Проходка потолочная для дымоходов: требования, типы и монтаж своими руками

типы, требования и установка своими руками

Содержание статьи:

Использование открытых отопительных систем в частных строениях опасно тем, что в определенных ситуациях может привести к пожару. Входящая в их состав труба для отведения дыма нагревается настолько, что при контакте с горючими веществами возможно возгорание. К важнейшим элементам ее защиты относят потолочно-проходной узел дымохода (ППУ), обеспечивающий безопасный отвод отработанных газов и монтируемый в соответствии с требованиями ТБ.

Задачи потолочно-проходного узла дымохода

Модульная конструкция потолочного узла дымохода защищает деревянные конструкции от возгорания

ППУ предназначается для организации прохода отводящей дым трубы через потолочные перекрытия в доме. Он изготавливается в виде модульной конструкции округлой или квадратной формы с отверстием посередине. Основная его задача – защитить деревянные части от перегрева и возгорания, возможного при эксплуатации системы отопления.

Проходные узлы для дымохода в собранном виде поступают в свободную продажу, но при желании их можно собрать самостоятельно. В случае выбора готового к применению изделия потребуется учесть следующие факторы:

• размер (диаметр) канала, отводящего дым;
• место расположения печи;
• особенности потолочных перекрытий.

Для теплоизоляции места прохода используется базальтовая вата с защитным экраном из фольги, выдерживающим высокие температуры.

Разновидности устройств и требования к ним

Но отечественном рынке представлено множество образцов проходных коробов для дымохода. Они отличаются своей формой, бывают квадратными и круглыми. Узлы прохода первого типа делаются одинарными и двойными. Модели второго вида изготавливаются в виде двойного квадратного короба с трубным отверстием посередине.

Для конструкций округлой формы характерно более сложное устройство. Внешне они представляют собой цилиндр, закрепленный на плоском квадратном основании. При его наличии никаких проблем с монтажом узла в нужном месте не возникает.

Требования безопасности

При нарушении правил монтажа возможен пожар

При установке ППУ обязательно к исполнению требование ТБ, согласно которому проходящий около легко возгораемых конструкций канал не должен нагреваться выше 50°C. Более подробно эти условия описаны в СНиП 41-01-2003. Непосредственная прокладка трубы без использования переходной защитной конструкции является грубым нарушением требований действующих нормативов.

Оформить проход дымохода через потолок также приходится, если труба не имеет прямого контакта с деревянными конструкциями строения. Рабочие температуры ее наружных стенок достигают значений, достаточных для того, чтобы началось обугливание и последующее тление прилегающих участков. Это вынуждает защищать элементы прохода посредством изоляции класса НГ.

При приобретении готового изделия желательно изучить прилагаемую инструкцию по его установке и документацию, касающуюся соответствия требованиям ТБ.

Подготовка и монтаж своими руками

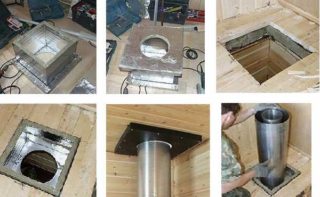

Пошаговый монтаж ППУ дымохода

Монтаж ППУ дымохода в бане или в другом деревянном строении начинается с подготовительных мероприятий. При этом учитываются тип выбранной конструкции, характеристический размер дымохода и класс материала, из которого он собран (кирпич, сэндвич или сталь). Перед стартом работ потребуется приготовить следующий инструмент и расходный материал:

• электрический лобзик;
• молоток и электродрель;
• разметочный инструмент;
• кронштейны и заготовки для двойного короба или другого основания;
• метизы (саморезы, шурупы и т. п.).

При подготовительных процедурах, касающихся обустройства места прохода, на потолке размечается зона, предназначенная для монтажа ППУ. При близком расположении стропил специалисты рекомендуют сделать промежуточный деревянный короб с обшитыми минеритом стенками. Если он не потребовался, переходят к следующим операциям:

1. Проделывается потолочное отверстие по размеру проходной конструкции.
2. Оно обкладывается теплоизолятором того же класса, что и у самого узла. Допускается применять любой другой утеплительный материал с аналогичными или лучшими характеристиками.
3. Для большей надежности поверх теплоизоляционной защиты крепятся стальные полосы.
4. В готовое отверстие вставляется купленный узел прохода. Его допускается надевать на трубу и монтировать совместно с ней.
5. Разместив конструкцию на подготовленное место, следует закрепить панель ППУ саморезами, отверстия для которых просверливаются заранее.

После этого останется заполнить образовавшиеся зазоры термостойким изолирующим материалом. Иногда деревянные поверхности перекрытий покрываются защитными составами (антипиренами), снижающими вероятность возгорания.

Термостойкое защитное покрытие не сможет уберечь такие конструкции от случайного пожара, срок их службы ограничен одним годом.

Проход кирпичного дымохода

При монтаже ППУ кирпичного дымохода используются огнеупорные материалы

Несмотря на то что кирпич является неплохим теплоизолятором, при изготовлении дымоходов соблюдаются правила оформления проходов через легко возгораемые материалы и конструкции. Удаление от края отверстия до трубы делается не менее 25 см. Для этого в схеме кладки печниками предусматривается отдельный ряд, увеличивающий ее толщину в зоне проводки через потолочное перекрытие. Если по каким-то причинам его в этом месте не оказалось, нормативами разрешается вырезать в потолке отверстие, по размеру большее на 10 сантиметров, чем сама конструкция. Затем можно переходить к оформлению проходки через подготовленное место. Для этого нужно проделать следующие операции:

1. заделать края перекрытия выбранным жаростойким материалом;
2. закрыть его несколькими полосками металла или минерита;
3. зашить проход со стороны помещения стальными листовыми заготовками;
4. имеющиеся пустоты со стороны следующего этажа или чердачного помещения заполнить тем же термостойким составом;
5. закрыть разделку ППУ со стороны следующего этажа или чердака стальным листом подходящего размера.

После выполнения этих операций кирпичная труба будет хорошо изолирована от элементов перекрытия.

Для надежности рекомендуется применять изолирующие материалы с точкой плавления порядка 800-1000ºС.

Оформление прохода через крышу

Узел должен быть герметичным, чтобы влага с улицы не попадала внутрь помещения

При проведении дымохода через кровлю решаются следующие задачи:

• ограничение контакта стального или кирпичного канала с элементами кровельной конструкции;
• обеспечение герметичности прохода, исключающей попадание влаги внутрь чердачного помещения;
• надежная фиксация выводной конструкции.

Для этого непосредственно в зоне прохода обустраивается короб из стропил и нескольких поперечных балок. Его форма и состав зависят от конкретных условий проводки (материала дымохода и его размеров).

Обустройства прохода сэндвич труб

Облегчить работу можно покупкой готового узла ППУ для дымохода

Многие пользователи отдают предпочтение конструкциям сэндвич дымоходов по следующим причинам:

• только с их помощью удается снизить температуру наружного контура до 200 градусов;
• их применение позволяет избежать накапливания конденсата;
• уменьшается нагрев труб, идущих от печи в сторону сэндвич канала;
• увеличивается срок службы всей конструкции в целом;
• упрощается монтаж системы, содержащей не более 3-х колен.

На начальном этапе на банную или домашнюю печь в месте прохода устанавливается простейший защитный модуль длиной не более одного метра (вместо него допускается использовать теплообменник). Дальнейшие операции проводятся в следующей последовательности:

1. Вверх по сэндвич трубе монтируется переходник, согласующий теплообменник с двустенной конструкцией ППУ. При выборе места сочленения следует помнить о требованиях СНиП, согласно которым стыковка труб в межэтажных и чердачных перекрытиях категорически запрещена.
2. Через потолок дымовая труба проводится посредством уже готового к применению узла ППУ.
3. По завершении этой стадии сборки дымохода зазор между стенками конструкции и трубой заполняется базальтовой ватой с защитным экраном.

При подготовке заполнения допускается применять другие термостойкие материалы, не только на основе базальтовых пород. Не рекомендуется делать при прокладке горизонтальные участки, так как они ухудшают тягу в конструкции. Если сделать этого не удается, их общая длина не должна превышать одного метра. На показатель тяги также влияет количество колен в системе, которое желательно сократить до 2-х.

Поскольку большинство материалов при сильном нагреве расширяются, в точке прохода конструкцию не следует фиксировать слишком жестко.

Как вывести дымоход через потолок

Главная / Монтаж, ремонт, уход / Как провести дымоход через потолок?

При установке дымовой трубы, самое главное – обеспечить надежную защиту от пожара. Именно поэтому, проход для дымохода через потолок должен быть сделан по всем правилам. Даже специальные сэндвич – трубы, необходимо тщательно изолировать в местах, где они соприкасаются с деталями перекрытий и кровли.

Основные правила обустройства конструкции

Соблюдая нехитрые инструкции, можно собрать безопасный и нормально функционирующий дымоход. Однако, если отступить от приведенных ниже инструкций, конструкция может не только стать неэффективной, а еще и опасной в плане возгораний.

• Общая высота сооружения не должна быть менее 5 метров от источника тепла до оголовка трубы.
• Не допускается использование труб меньшего диаметра, чем выходное отверстие патрубка печки.
• Высота, на которую труба поднимается над кровлей, должна превышать высоту конька на 50 сантиметров. Если дымоход располагается на скате крыши, то расстояние, выше которого она должна возвышаться на полметра, рассчитывается, исходя из следующей схемы:

• Если устройство имеет высоту над основанием более полутора метров, его необходимо укреплять растяжками.
• Соединения элементов конструкции не должны совпасть с проходами через кровлю или перекрытие.
• Длина горизонтальных или наклонных участков дымохода не должна превышать один метр. Это необходимо, чтобы исключить засорение труб сажей, а так же, для обеспечения наилучшего соотношения силы тяги и КПД печи.
• Если материал кровли горюч, то необходимо оснастить трубу искроуловителем, изготовленным из сетки, с ячейками не крупнее 5 миллиметров.

Учесть все эти моменты несложно, а эффективность и безопасность сооружаемого устройства будет соответствовать всем необходимым стандартам и нормам.

Также о других важных параметрах, которые необходимо учесть при создании дымохода, можно прочитать здесь.

Организация прохода

В большинстве случаев, для сооружения дымоходов используется специальная сэндвич труба. Она представляет собой конструкцию из двух труб разного диаметра, вложенных одна в другую. Между ними, прокладывается негорючий теплоизолирующий материал. Внешняя оболочка изготавливается из тонкого металла, а внутренняя часть – из более толстой стали.

Проход через потолок такого сэндвич дымохода осуществляется точно также, как и обычной трубы. Разве что работы по обустройству проходного узла будет немного меньше. Можно воспользоваться как готовым решением, уже сделанным на фабрике, так и самостоятельно собрать необходимый узел.

В любом случае, необходимо предварительно подготовить место, где будет осуществляться монтаж всего устройства. В перекрытии вырезается квадратное отверстие, со стороной около 45 сантиметров. Такого размера достаточно, чтобы провести через него стандартный дымоход.

Сам потолочный узел для прохода, необходимо выложить снаружи и изнутри теплоизолятором, способным выдерживать высокие температуры. Наиболее популярна для таких целей специальная базальтовая вата.

По размеру квадратной части узла, на потолке наносятся ориентировочные линии. Проем должен располагаться строго над патрубком печи. Само отверстие выпиливается чуть меньшего размера, чем соединительная квадратная пластина. Необходимо оставить такой зазор, чтобы имелась возможность прикрепить ее к перекрытию саморезами. Готовый проем выкладывается тем же теплоизолирующим материалом, что и узел прохода.

В это отверстие нужно вставить готовый узел для проверки всех соединений. Перед тем, как вывести дымоход через потолок и окончательно его закрепить, нужно убедиться в вертикальности положения трубы и нахождении ее точно по центру проема.

Если посмотреть со стороны верхнего этажа или чердака, то можно увидеть, что в проходном узле остались пустоты. Они заполняются негорючим теплоизолятором. Можно использовать керамзит, глину или остатками базальтовой ваты. Главное – заполнить пустоту очень плотно.

Чтобы иметь более полное представление о том, как выглядит вся сборка в разрезе и как выглядит проход для дымохода через потолок, можно посмотреть на представленный далее чертеж.

На схеме показаны основные элементы дымохода и проходного узла, а также – части перекрытия, через которые осуществлялся проход. Через кровлю, трубу проводят похожим образом. Единственным отличием станет отверстие в квадратной металлической плите – оно будет не круглым, а овальным, так как располагаться будет под наклоном.

Самостоятельное изготовление переходного узла

Необязательно покупать готовое изделие, если есть желание сделать все самостоятельно. Конструкция от этого практически не изменится. Необходимо также выпилить квадратное отверстие в перекрытии.

Следующий этап – подготовка пластины из негорючего материала, которая будет крепиться изнутри помещения. В ней вырезается отверстие круглой формы, равное внешнему диаметру сэндвич трубы.

Внутренняя поверхность вырезанного проема обкладывается теплоизолятором и зашивается металлическими полосами. Через него, пропускается сэндвич труба, с надетой на нее подготовленной монтажной пластиной. Ее необходимо надежно зафиксировать в проеме распорками из материала, который выдержит высокую температуру и не горит.

Между монтажной пластиной и плоскостью потолка, нередко прокладывается листовой теплоизолятор для исключения нагрева. Это – не самая обязательная мера, но, хуже от такой предосторожности точно не будет.

Со стороны верхнего помещения, пустота в перекрытии заполняется теплоизолятором. Как и в прошлом случае, это может быть керамзит, глина или специальная базальтовая вата. Некоторые используют песок, но, лучше, этого не делать – теплопроводность у него выше, чем даже у керамзита, а сыпучая структура приведет к тому, что рано или поздно он начнет высыпаться.

Также о том, как закрыть проход дымохода на потолке можно прочитать в этой статье.

В этом материал приведены только общие сведения относительно того, как проводить сэндвич дымоход через потолок. Есть и более сложные в техническом плане конструкции. Однако, общие принципы обеспечения пожарной безопасности и эффективной работы дымовой трубы не изменятся.

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Потолочно проходной узел для бани своими руками. Потолочно-проходной узел для дымохода — как выбрать и правильно установить конструкцию

Многие любители банных процедур предпочитают топить баньку исключительно дровами, для чего в помещении устанавливается печь. Но важно также предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам?

Частым способом обустройства дымохода представляется вывод его через потолочное пространство и кровлю. Этот вариант представляется более надёжным и прочный.

Чтобы изготовить такой дымоход возможно использование различных видов материалов, но требуется соблюдение некоторых технологий отделки.

Виды труб

Сегодня используется несколько разновидностей дымоходных труб:

Всё чаще люди начинают обращать внимание на более дорогие варианты отделок дымоходов, предпочитая дешевизне надёжность и безопасность. Обычные металлические дымоходы способны спровоцировать возгорание в помещении, в то время как кирпичная труба или сэнвич-дымоход надёжно защищают баню от возгорания.

Правила установки дымоходной трубы

Существует несколько неоспоримых правил, которые следует соблюдать при установке дымохода:

1. перед установкой дымохода важно тщательно спланировать его расположение, чтобы он не пришёлся в основные составляющие кровли. Тем более, что труба не должна поворачивать больше 3 раз;
2. участок трубы, расположенный горизонтально от печи до врезки не должна быть больше 1 метра;
3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Профессионалы также советуют защитить одностенную трубу слоем теплоизоляционного материала. Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Этапы установки дымоходов в потолок

Условно можно разделить процесс установки дымоходной трубы в потолочное пространство на несколько этапов.

1 этап: Проектирование

Как уже говорилось выше, для качественной установки нужно ответственно подойти к процессу установки дымохода, а это значит, что предварительно нужно составить подробный план расположения дымохода.

Важно, чтобы дымоход располагался удобно для парящихся, не был слишком близко расположен к несущим балкам и стропилам, а также предусмотреть необходимый зазор до легковоспламеняющихся отделочных материалов.

2 этап: Покупка дымохода и необходимых материалов

На стадии проектирования также стоит определиться, какой вид дымохода будет установлен в вашей бане. После того, как выбор будет сделан, можно смело идти за покупкой. Не забываем также уточнить у консультантов в магазине, какие дополнительные материалы понадобятся для установки дымохода.

3 этап: Разметка потолочной поверхности для отверстия дымохода

Для того, чтобы верно определить место будущего дымохода, понадобится строительный обвес, с помощью которого уточняем место, где должен располагаться отвод трубы от печи. Отмечаем показанное отвесом место будущего дымохода.

4 этап: Вырезаем отверстие под трубу

По сделанной ранее разметке делаем отверстие в потолочной поверхности для будущего дымохода. Не страшно, если отверстие будет на пару сантиметров больше положенного.

С внутренней стороны зазоры будут закрыты специальным коробом, а с чердачной стороны можно будет изолировать зазоры каменной ватой или другим подходящим материалом.

5 этап: Разметка кровли под трубу

Это не менее важный этап работы, который предполагает разметку поверхности кровли под дымоход. Дело в том, что поверхность крыши обычно имеет уклон. Соответственно чем больше уклон кровли, тем больше должна быть площадь отверстия, вырезанного под дымоход.

6 этап: Подготовка отверстия в кровле

Отверстие в кровле вырезают в виде овала, причём, чем больше уклон, тем больше площадь овала. Для закрытия отверстия со стороны улицы в дальнейшем используются специальные резиновые уплотнители.

При выборе уплотнителя очень важно учесть уклон крыши.

7 этап: Установка дымохода

При выборе металлического дымохода необходимо:

Асбестовый лист предварительно смачивают в воде, чтобы избежать трещин и разломов при обёртывании, а также сверху оборачивается проволокой, во избежание сползания материала.

• в парилке, получившееся отверстие закрывают тонким металлическим листом или асбестом, чтобы уменьшить теплообмен между дымоходом и финишной отделкой. Поверх металлического листа возможно засыпать керамзит или положить базальтовый утеплитель;
• для закрытия отверстия в кровле резиновый уплотнитель не подойдёт, так как не выдержит высокой температуры. Следует использовать лист металла, который укладывается на отверстие, а образовавшиеся щели заделывают верёвочным асбестом, обильно смоченным в цементном растворе;

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

• на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
• труба устанавливается в подготовленное отверстие в кровле;
• пространство, образовавшееся ме

нормы, требования и как установить проходной узел

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Чем грозят ошибки при монтаже проходки через кровлю

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

• к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
• к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
• к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
• к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

• попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
• намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
• разрушением кирпичной кладки дымохода;
• повышенной коррозией металлической трубы;
• намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Обратите внимание! Даже незначительные огрехи при монтаже кровельной проходки печной трубы за пару лет могут стать причиной неожиданного пожара, разрушения отопительной системы, отравления жильцов угарным газом.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

• расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
• расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
• при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Обратите внимание! Худшее расположение выходного отверстия трубы на крышу – это в углублении между двумя скатами при сложной постройке (в ендове).

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

• В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
• На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
• Выводят трубу и закрепляют ее в нужном положении.
• Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
• Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края  огнестойким герметиком.
• Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

• отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
• на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
• закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

• четырех (по количеству сторон) внутренних защитных пристенных профилей;
• четырех внешних декоративных элементов;
• водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Как построить изоляционный щит на чердаке или загон для дымохода

При установке дымоходной системы класса А строительные нормы и правила требуют, чтобы у нас было не менее 2 дюймов зазора до горючих материалов, а также изоляционный экран чердака. Если у вас нет 15 дюймов пространства, необходимого для установки изоляционного экрана, например когда дымоход поднимается по внешней стороне вашего дома, проникая возле карниза, вы не можете установить щит, потому что строительный кодекс также говорит о том, что вы не можете его разрезать.Не бойся! Следующие инструкции в сочетании с предыдущим видео помогут вам шаг за шагом сделать свой собственный изоляционный экран в соответствии с кодом!

Что вам понадобится

• Рулетка
• Маркер
• Винты
• Дрель
• Sawzall

Шаг 1:
Заберитесь на чердак и найдите, где ваша дымоходная система будет входить в это пространство.После того, как вы узнаете, где будет точка проникновения и для чердака, и для крыши, добавьте 2 » со всех сторон. Измерьте высоту самой дальней точки установки. Если эта высота превышает 15 дюймов, вы можете установить изоляционный экран чердака. В противном случае выполните следующие действия.

Шаг 2:
После того, как вы выяснили, где будет проходить ваша дымоходная система, вы построите вокруг нее простую рамную коробку. Имейте в виду, что этот ящик и стены, построенные из него, будут находиться за пределами минимального расстояния до горючих материалов, поэтому негорючие материалы не нужны (но всегда приветствуются).Отрежьте 2 х 4 шт. На минимальную длину, необходимую для сборки коробки, и закрепите гвоздями / шурупами.

Шаг 3:
После того, как ваша коробка 2 x 4 будет закреплена, пора возвести стены! Для этого подойдет ДСП или OSB.

Первый:

• Измерьте расстояние от пола за пределами коробки до потолка с передней и задней стороны, затем отрежьте. Не забудьте также обрезать по ширине ( ширина, вероятно, равна ширине между вашими кровельными фермами ).

Секунда:

• Измерьте обе стороны от:

• от пола до потолка или
• верх коробки на внешней стороне минимального зазора (см. Видео выше, начиная с 3 м 50 с для визуальной демонстрации).

Третий:

• Установите заднюю часть на место (не зафиксировав ее), возьмите небольшую секцию 2 x 2 и проследите ее там, где боковые стенки будут встречаться со спинкой ( углы коробки ).
• Выньте заднюю часть и прикрутите / прибейте гвоздь 2 x 2 на место.
• Установите заднюю часть на место. Гвоздезабиватели должны располагаться сверху коробки и позволять вам прикручивать / прибивать боковые стенки на место.
• Гвоздезабиватели теперь следует прикрепить к передним углам, чтобы переднюю стенку можно было прикрутить / прибить на место.

Шаг 4:
Проложите свою дымоходную систему насквозь! Готово! Конечно, после того, как вы приберетесь.

Быстро и легко, правда? Там, где есть желание, есть способ, и вы тоже можете найти их здесь, в Учебном центре NorthlineExpress!

.

Факты и информация о сексуальном здоровье

Роли, которые влагалище и клитор играют в сексуальном удовольствии, хорошо известны. Однако есть третья «точка», которая, по мнению некоторых людей, может вызывать интенсивный оргазм всего тела. Эта форма стимуляции известна как проникновение в шейку матки, хотя этот термин вводит в заблуждение, так как на самом деле в шейку матки не проникают.

Шейка матки — это небольшой канал, проходящий в верхней части влагалища. Через центр проходит крошечное отверстие, которое соединяет влагалище с маткой.Это называется внешней ОС.

За исключением родов, зев шейки матки не открывается и слишком мал, чтобы в него можно было проникнуть. Однако стимуляция, которая возникает, когда пенис или другой предмет трется о шейку матки или толкает ее, у некоторых людей вызывает приятные ощущения.

Во время сексуального возбуждения влагалище удлиняется, в результате чего шейка матки тянется вверх и в сторону. В результате стимуляция шейки матки обычно не может быть достигнута только пальцами и требует проникновения пенисом или секс-игрушкой.

Читайте ответы на некоторые из часто задаваемых вопросов о стимуляции шейки матки.

Безопасна ли стимуляция шейки матки?

Стимуляция шейки матки — полностью безопасное занятие. Однако то, что это безопасно, не означает, что все должны соглашаться с попыткой такого глубокого проникновения.

Для женщины важно сообщить своему партнеру, что ей хорошо и комфортно ли ей этот тип проникновения.

Больно?

Кто-то может счесть стимуляцию шейки матки болезненной или неудобной, вызывающей спазмы или давление, если они не возбуждены.Отстранение партнера или отказ от глубокого проникновения может помочь уменьшить дискомфорт.

Необходимо убедиться, что женщина очень возбуждена, и открыть каналы общения между партнерами, чтобы сделать стимуляцию шейки матки более комфортной и приятной.

Боль во время полового акта также известна как диспареуния. По данным Колумбийского университета, штат Нью-Йорк, около 60 процентов женщин однажды испытают это.

Несмотря на то, что боль во время секса является довольно частым явлением, о ней все же следует сообщить врачу, особенно если она возникает часто.

Некоторые заболевания могут вызывать боль во время секса, в том числе:

Нормально ли кровотечение?

Кровотечение во время полового акта не является нормальным, но вполне обычным явлением. Трение может вызвать раздражение и разрыв нежных тканей, что может вызвать кровотечение.

Шейка матки также состоит из очень чувствительной ткани и может легко получить синяк при активной сексуальной активности или глубоком проникновении.

Может ли повредить шейку матки?

Это маловероятно, но важно останавливаться в любое время, когда что-то вызывает сильную боль или кровотечение.

Легкий дискомфорт, который не является серьезным, обычно не вызывает особого беспокойства.

Что такое цервикальный оргазм?

Хотя это не так хорошо известно, как оргазм от точки G или клитора, шейка матки или точка C также могут быть очень чувствительными.

Некоторые женщины сообщают об очень интенсивных оргазмах всего тела, которые начинаются с шейки матки и распространяются по всему животу или даже по всему телу.

Так же, как у всех разные сексуальные интересы или предпочтения, важно понимать, что не каждой женщине понравится ощущение стимуляции шейки матки.Некоторым женщинам это просто не нравится, и это тоже нормально.

Есть несколько важных моментов, которые следует учитывать перед экспериментами со стимуляцией шейки матки:

• Начинайте медленно : Важно, чтобы люди начинали медленно и ожидали полного возбуждения перед попыткой стимуляции шейки матки. Двигайтесь медленно и дайте телу возможность приспособиться к более глубоким ощущениям. Постепенно увеличивайте интенсивность или давление и останавливайтесь или замедляйтесь по мере необходимости.
• Общайтесь открыто и часто : Если вы пытаетесь стимуляцию шейки матки с партнером, обязательно сообщите о том, что вам нравится, а что самое главное, что нет.
• Цельтесь в переднюю часть тела. : Во время сексуальной стимуляции шейка матки движется вверх и к передней части тела. Поскольку вагинальный канал при возбуждении становится длиннее, только пенис или секс-игрушка обычно достаточно длинна, чтобы добраться до шейки матки.
• Развлекайтесь : Поиграйте с разными положениями или попробуйте использовать смазку, если необходимо. Как всегда, важно сообщить, что работает, а что нет.

Хотя люди вряд ли получат травму при экспериментировании со стимуляцией шейки матки, все же важно остановиться, если это причиняет боль, и избегать болезненных движений.Если надавить на место, где это удобно или приятно, на шейке матки могут появиться синяки или слезы.

Во время стимуляции шейки матки важно не только оставаться в безопасности и комфортно, но и помнить о возможности наступления беременности. Также при этом виде сексуальной активности все еще возможно заразиться инфекцией, передающейся половым путем.

Для предотвращения распространения инфекций следует использовать презервативы или другие барьерные методы контрацепции. Защита от беременности также нужна, если пара не хочет зачать ребенка.

Проникновение в шейку матки фактически невозможно. Этот термин относится к стимуляции и манипуляции чувствительной шейкой матки.

Хотя многие женщины сообщают об очень интенсивных и приятных оргазмах в результате этого типа стимуляции, не каждой женщине он нравится.

Как и в случае с любым новым сексуальным поведением, супружеской паре лучше всего общаться открыто и не торопиться.

.

История, плюсы и минусы, вдохновляющие примеры

Сводчатые потолки официально и неформально известны под многими именами в современном дизайне (например, соборные потолки, приподнятые потолки, высокие потолки и многие другие). Однако концепция сводчатых потолков восходит к сотням лет. Давайте подробнее рассмотрим сводчатые потолки — их определение, историю, плюсы и минусы, а также некоторые вдохновляющие варианты дизайна.

Посмотреть в галерее

Определение:

Vault = арочная форма, выдавленная в третье измерение, используемая для создания пространства с потолком или крышей.Однако ради аргументации в этой статье под сводчатыми потолками подразумевается любой потолок, который выше стандартной высоты потолка 8–10 футов (арочный аспект не требуется).

Посмотреть в галерее

Краткая история:

Сводчатые потолки возникли как архитектурный выбор только в соборах или базиликах много веков назад. Потому что сводчатый потолок может визуально и нематериально увеличивать пространство. Их можно было бы рассматривать как своего рода оптическую иллюзию … но оказавшую глубокое влияние на всю архитектурную историю (архитектурное развитие и рассмотрение сводчатого потолка Колумбийского университета).

Посмотреть в галерее

Купола были первым популярным вариантом сводчатого потолка — представьте себе полую сферу, разрезанную пополам. Построенные до того, как история стала историей, купола строились из глины, камня, дерева, кирпича, бетона, металла, стекла и даже пластика. Бочкообразный свод (он же свод вагона и свод туннеля) вытекает из купола и представляет собой простейший вид сводов — полукруг, вытянутый в непрерывную арку. Затем последовал паховый свод, где два цилиндрических свода пересекаются друг с другом и создают истинное пересечение эллипса, известное как пах.

Посмотреть в галерее

Ребристый свод возник в средневековье, когда строители сначала устанавливали диагональные ребра, а затем возводили на них сводчатые потолки. А веерный свод представляет собой причудливую заполненную версию ребристого свода, в котором нижняя часть арки образует наименьшую часть открытого веера, а верхняя часть выступает наружу, как открытый веер. (Дополнительную информацию о сводчатых потолках можно найти в Британской энциклопедии.)

ПЛЮСЫ СВАРОЧНЫХ ПОТОЛКОВ

Больше, воздушнее и грандиознее. Внешний вид и ощущение.

Посмотреть в галерее

Сводчатые потолки (также известные как соборные потолки) полезны тем, что создают ощущение воздушности в пространстве и заставляют его действительно выглядеть и ощущаться больше, чем физически.

Больше естественного света.

Посмотреть в галерее

Поднятые потолки часто сопровождаются большими или более высокими окнами… что, конечно, приводит к притоку естественного света в пространство. Поскольку естественный свет, как правило, является завершающим элементом хорошего освещения, его большее количество — определенное преимущество, приписываемое сводчатым потолкам.(Вы можете рассмотреть возможность двойного остекления окружающего стекла, чтобы снизить потребность в энергии для обогрева / охлаждения.

Открытые стропильные балки добавляют характер.

Посмотреть в галерее

Посмотреть в галерее

Потолочные балки сейчас горячие (и давно привлекают многих), а сводчатые потолки — отличный способ выделить и подчеркнуть эти балки. Это придает пространству характер и очарование… без намека на клаустрофобию.

Практическое использование «мертвого» пространства чердака.

Посмотреть в галерее

Не поймите меня неправильно — чердаки могут быть полезными и практичными складскими помещениями. Однако они также могут быть мертвым пространством, где ничего никогда не входит и ничего никогда не выходит. В последнем случае сводчатые потолки используют это пустое пространство и делают его более красивым для жителей. Это невероятный бонус.

Повышенный визуальный интерес.

Посмотреть в галерее

Посмотрим правде в глаза, белые строительные 8-дюймовые потолки не так уж и интересны.Сводчатый потолок отличается, уникален и, возможно, является лучшей особенностью всего пространства. (Или, если не лучшая особенность, это важный фоновый игрок.) Сводчатые потолки добавляют привлекательности и привлекательности дизайну комнаты.

Место выхода горячего воздуха.

Посмотреть в галерее

При стратегическом проектировании сводчатые потолки могут обеспечить столь необходимую зону вентиляции для нежелательного горячего воздуха. Это особенно полезно в ванной, где необходимо как можно быстрее просушить, чтобы предотвратить рост плесени.В качестве бонуса к этой функции всегда есть дополнительный естественный свет!

Высокий потенциал для сельской привлекательности.

Посмотреть в галерее

Сводчатые потолки, покрытые деревянными досками, придают помещению деревенский шарм. Из-за их расположения (высоко) потолок — одно из первых, что замечает глаз. Воспользуйтесь этим фактом, покройте свои сводчатые потолки теплом из натурального дерева, чтобы получить совершенный современный деревенский дизайн. {Найдено на hfdarchitects}.

Посмотреть в галерее

(Примечание: фотографии, использованные в разделе «Минусы» этой статьи, не являются отрицательными примерами; они по-прежнему являются красивыми, вдохновляющими изображениями сводчатых потолков.)

КОНУС СВОБОДНЫХ ПОТОЛКОВ

Менее уютно.

.
