Работа крана маевского видео: принцип работы, как спустить воздух

принцип работы, как спустить воздух

Во время подпитки системы тепловым устройством вместе с водой в радиаторе оказывается немного воздуха. Зачастую он растворен в жидкости, но в зоне с невысоким давлением собирается в трубе. Так образуется «воздушный затор», если его не спустить, то он создает серьезные помехи для циркуляции теплой воды по сети. Отопительная система при подпитках не всегда может вытеснить эти пробки при помощи воды.

Устройство крана Маевского – ручной воздухоотводчик, который улучшает процесс работы отопительной системы. Например, часто происходит, что часть сети греет плохо или не греет совсем, хотя котел работает на полную мощность. Это происходит вследствие завоздушивания батареи, поэтому в нее не попадает теплая вода. Чтобы спустить воздух из системы, нужен кран Маевского, его технические характеристики и простой принцип работы, позволяют без труда решить данную проблему.

Длительное время применяли простые водопроводные краны с целью спустить воздух из сети, которые также использовались, чтобы делать забор теплой воды из батарей для бытовых потребностей. Для закрытой системы отопления такие действия недопустимы. Кран Маевского позволил поменять ситуацию, пользоваться ним очень легко, но забирать воду из батареи при этом устройстве трудно.

Важно! В инструкции и нормативных документах, где описывают принцип работы и технические характеристики устройства, название «кран Маевского» не встречается, вместо этого пишут — «радиаторный игольчатый воздушный клапан».

Устройство разных моделей

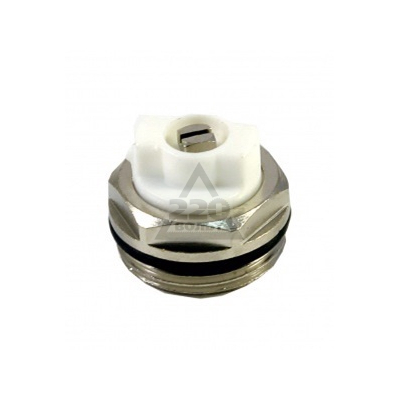

Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:

• Прочного корпуса, для изготовления которого используется латунь;
• Игольчатый клапан из стали;
• Кожуха из пластика.

В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.

Ручной кран подходит для всех радиаторов и любого полотенцесушителя.

Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.

Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.

Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.

Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.

Совет! Если упали температурные показатели радиаторов, а в системе высокая температура, то это свидетельствует, что образовался воздушный затор. Чтобы развоздушить систему, иногда ее можно не открывать. Если на термостате выставить максимальную температуру, то воздух выведет водяной поток большой скорости, чего и планировалось достичь.

Устройство автоматического воздухоотводчика

Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.

Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.

Прибор с предохранительным клапаном

Это уже немного усложненный вариант модели ручного управления. Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.

Использование крана Маевского

h3_2

Пользоваться прибором достаточно просто. Самые простые открываются вручную, а более сложные устройства выводят излишки воздуха сами. Автоматический кран Маевского устанавливают в больших магистралях, где накапливается очень много воздуха. Ручному устройству развоздушить такую сеть трудно, но для частного дома или квартиры ручной прибор подходит отлично.

Прежде чем приступить к работе с проблемным радиатором, необходимо убрать ценные вещи и ковры, которые находятся вблизи, приготовить емкость для воды и ключ. Если прибор установлен в сети с принудительной циркуляцией, необходимо выключить насос, иначе воздух не сможет подняться вверх к радиатору.

Чтобы открыть клапан, необходимо установить ключ в специальную резьбу, и не спеша прокручивать его против часовой стрелки. Прекратить вращения необходимо тогда, когда будет слышно шипение воздуха, который выходит из батареи. Когда воздух перестанет выходить из батареи и поступит вода, начинают осторожно закручивать кран. Ключ при этом поворачивают по часовой стрелке. Если вода течет из батареи с воздушными пузырями, то подставляют емкость, и не закрывают кран, пока вода не начнет выходить без воздушных пузырей.

Важно! Если все действия были проделаны правильно, а температура на радиаторе не поднялась, то, вероятнее всего, батареи засорились. Своими силами сделать очистку достаточно трудно, поэтому стоит обратиться к специалисту.

Монтаж крана Маевского

Установить кран Маевского можно самостоятельно, главное – не ошибиться с размером устройства. Такие краны бывают с резьбой 1 дюйм, ¾ дюйма и ½ дюйма. Ставят кран на радиаторы в верхней части, на стороне, которая противоположна подаче воды. Перед установкой из сети необходимо спустить воду. В пробке радиатора нужно открутить заглушку и на ее место установить кран. Устройство оснащено уплотнительными резиновыми кольцами, но для надежности лучше сделать обмотку. Для улучшения герметизации на резьбу наматывают ФУМ-ленту или льняное волокно.

Кран необходимо устанавливать таким образом, чтобы отверстие располагалось на стороне, не прилегающей к стенке. Иначе при заборе воздуха невозможно будет поставить емкость для сбора воды.

В старых чугунных батареях перед установкой устройства придется сделать предварительную подготовку:

• Высверлить вверху в заглушке отверстие;
• Сделать резьбу;
• Прикрутить устройство.

Ставить автоматический кран на чугунных радиаторах в центральных системах отопления не советуют. Вода в таких магистралях, как правило, очень грязная и устройство придется постоянно чистить. В таких сетях очень часто образуются воздушные пробки и происходят гидравлические удары мощностью до 15 атм. В таких случаях потребуется установка автоматического устройства, которое сможет выдержать температуру до 150 °C.

Важно! При использовании прибора для вывода воздуха, нельзя чтобы поблизости батареи находился открытый огонь. С воздухом часто выходят горючие газы, что может стать причиной пожара. Также нельзя оставлять кран Маевского в открытом положении. Такой принцип работы не допускается, так как это приведет к выходу из строя батареи или полотенцесушителя.

Монтаж воздухоотводчика на полотенцесушитель

У полотенцесушителя с подключением внизу для крана предусмотрено специальное отверстие. Но полотенцесушитель с подключением сбоку нужно будет немножко дорабатывать. На подводку устанавливается металлический тройник с резьбой подходящего диаметра, а крановое отверстие выхода должно быть развернуто от стенки.

Монтаж крана Маевского позволяет снизить расходы на отопление, так как прогрев помещения будет осуществляться равномерно и без перерыва.

что это такое, принцип работы, устройство, особенности

Кран Маевского: что это такое? Какой его принцип работы и для чего он нужен? Каково его устройство и схема? Каждый кто сталкивается с установкой радиаторов задаетс такими вопросами.

В этой статье вы найдете ответы на вопросы о кране Маевского: что это такое, его принцип работы, чем его открыть. Также рекомендуем посмотреть короткое познавательное видео об этом устройстве.

Для чего нужен кран Маевского?

Кран Маевского – небольшое устройство, позволяющее спустить воздух из системы отопления или горячего водоснабжения. Обычно он устанавливается в верхней части радиаторов, полотенцесушителей, коллекторах теплых водяных полов.

Второе его название – механический воздухоотводчик. В отличие от автоматического воздухоотводчика, в нормальном состоянии он выполняет роль заглушки. Использовать его нужно тогда, когда есть подозрение на воздушную пробку в системе.

Это устройство универсально, разные варианты отличаются в основном диаметром резьбы. У моделей могут быть разные формы головки, наличие поворотной части, о чем речь пойдет ниже.

Чем открыть

Есть три способа открыть кран Маевского:

• Специальным ключом;
• Отверткой;
• Вручную или пассатижами.

На устройстве есть головка квадратной, шестиугольной или неправильной четырехугольной формы. Под такую головку нужен соответствующий ключ.

Ключ для крана Маевского под квадратную головку.

На головке часто есть прорезь под обычную плоскую отвертку. Если нет ключа, можно воспользоваться ей.

Прорезь на головке крана Маевского под плоскую отвертку.

Некоторые модели оснащены головкой с насечками. Ее можно открутить пальцами, а если не получится – зажать в пассатижах или плоскогубцах и провернуть.

Головка под пассатижи и плоскогубцы на кране Маевского.

Принцип работы

Схема крана Маевского с поворотной частью.

Принцип работы крана Маевского прост. Запорный винт в закрученном положении перекрывает входной канал. Когда вы его начинаете откручивать, конус отодвигается, освобождая доступ к выходному отверстию.

Оба канала имеют маленький диаметр (порядка 1-2 мм), поэтому вода или теплоноситель из системы отопления или ГВС будут выходить тонкой струей. Для спуска воздуха достаточно одного-двух поворотов запорного винта.

Поворотная часть позволяет направить отверстие в нужном направлении. На некоторых моделях механических воздухоотводчиков ее нет, а корпус цельный. Поэтому при стравливании воздуха обратите внимание на направление выходного канала.

Отверстие для спуска воды на поворотной части крана Маевского.

Кран Маевского: Видео

Из этой статьи вы узнали:

• Что такое кран Маевского;
• Как он устроен и работает;
• Для чего устанавливают кран Маевуского на радиаторах.

Надеемся. статья была вам полезна. Не забудьте поделиться ей с друзьями!

принцип работы и фото, ключ для чугунных радиаторов, принцип работы воздушного крана, видео

Климат нашей страны вынуждает устанавливать в домах и квартирах отопительные системСреди преимуществ крана Маевского стоит отметить длительный срок службы и компактность ы. Хорошо работающая отопительная система создаст в доме уют и даст максимум тепла даже в ненастные и суровые зимы. Скопление воздуха в радиаторе – причина того, что вода перестает циркулировать. Данный фактор значительно снижает теплоотдачу батарее и эффективность работы всей системы отопления сильно снижается. Для устранения воздушной пробки из радиатора, изобрели специальное приспособление, которое называется кран Маевского (не Маяковского).

Описание принципа работы и схема крана Маевского

Принцип работы крана простой, однако, эффективно устраняет проблему завоздушивания батарей. Выглядит кран, как небольшой цилиндр, который крепится к радиатору в том месте, где будет удобно им пользоваться, и ничто не помешает крутить винт. Необходимо учитывать, что при ручном управлении, потребуется немного больше места на установку и эксплуатацию крана. Внутри цилиндра имеется клапанная система, которая регулируется винтом.

Понять, что радиатор завоздушен, очень легко:

• Достаточно приложить руку на разные участки радиатора;
• Если нагрев не равномерен, значит в некоторых участках имеется воздух;
• После того, как при помощи крана воздух будет удален, батарея нагреется полностью.

Кран Маевского имеет простую конструкцию, поэтому им легко пользоваться

Но, не во всех случаях кран Маевского поможет. Если его применили, но проблема не была устранена, и система отопления работает все также плохо, значит, имеются другие проблемы, например, засор. При засоре поможет только полная промывка, при этом придется осуществить демонтаж радиатора.

Когда возникает воздушный затор, кран поворачивается, и лишний воздух выходит из радиатора, а затем кран снова закрывается.

Некоторые системы отопления оборудованы насосом, который перекачивает жидкость в батарею, тогда перед стравливанием воздуха его необходимо отключить и подождать несколько минут, пока вода не успокоится. Данная процедура обязательна, так как воздух циркулирует по батарее принудительно вместе с водой.

Инструкция: как пользоваться краном Маевского

Эксплуатировать кран очень просто. Перед тем как открывать вентиль, отключаются все дополнительные устройства, улучающие работу отопительной системы. Кроме того, необходимо подождать немного, чтобы все пузырьки воздуха скопились вверху. Таким образом, образуется воздушная пробка.

Инструкция:

1. Важно подготовить площадь вокруг батарее, чтобы не испортить ремонт или мебель.
2. Первое, что необходимо сделать – это очистить окружающее пространство, а далее поворачивается вентиль на кране. При этом можно услышать характерный звук, который означает, что воздух выходит из системы.
3. Далее из крана потечет вода, поэтому и необходимо устранить из области попадания те поверхности, которые могут пострадать от нее.

Поток воды из крана небольшой, струйка в диаметре не более 1,5 мм, однако, желательно предусмотреть какую-нибудь емкость, в которую будет попадать вода. Система, используемая в кране Маевского, очень удобна, так как, чтобы пользоваться краном, нет необходимости проводить демонтаж батареи, или же сливать воду из системы отопления. Существует несколько моделей кранов и, при использовании каждого, имеются свои нюансы. Разновидности крана различаются только типом системы, для которой они больше подходят, но не принципом работы.

Виды и принцип действия воздушных кранов

Если в отопительной системе имеются пластиковые трубы, кран с предохранительным клапаном обязателен, он предохранит ненадежную конструкцию батарей от разрывов. Кроме того, значительно продлевается срок работы самого крана. Существует несколько видов крана Маевского. Все они действую по одному принципу, однако, иногда требуется модернизация классического вида.

Лучше всего покупать кран Маевского, который имеет специальный вентиль для открытия и закрытия

Виды:

• Классический кран Маевского;
• Автоматический кран;
• С предохранительными клапанами.

Эксплуатируется кран ручным управлением. Устанавливается на любой автономной системе отопления. Данный тип крана используется чаще всего, так как доказывается свою надежность в течение многих лет, при этом его очень просто использовать и устанавливать. Цена на данное устройство незначительная.

Конструкция Автоматической модели несколько усложнена. Состоит кран из металлического корпуса с поплавком внутри, который соединяется с игольчатым клапаном наверху. Принцип работы автоматического крана в том, что при концентрировании воздуха в цилиндре уменьшается уровень воды, что приводит к опусканию поплавка. Отверстие игольчатого клапана открывается, и воздух выходит. После того, как воздух выйдет, жидкость возвращается и поплавок возвращается на место, и перекрывает отверстие.

Такая система была предусмотрена для таких радиаторов, к которым осложнен доступ, при этом отопительная система регулярно завоздушивается.

Оба вида кранов отличаются особой чувствительностью к жидкости в радиаторе, если она низкого качества может случиться поломка, поэтому необходимо постоянно контролировать работу крана. Предохранительный вид безопаснее, так как при резком изменении давления, он защитит систему. При резком скачке свыше 15 атм, клапан действует, и лишняя жидкость уходит в систему канализации. Данную систему используют для радиаторов, в которых скачки давления возникают очень часто.

Чем хорош для чугунных радиаторов кран Маевского

Чаще всего, в квартирах установлены чугунные батареи старого образца. Поэтому со временем могут возникнуть проблемы, например, завоздушивание. Старые системы отопления отличаются довольно грязной жидкостью внутри, поэтому потребуется постоянная чистка крана Маевского, так как любой тип крана крайне чувствителен к жидкости.

Нюансы:

1. Центральное отопление регулярно отключают, и воздух собирается в системе часто.
2. Также в системе может быть очень много воздуха, а спускается он крайне медленно.
3. Кроме того, стравливание воздуха может быть возможным только в том случае, если объем теплонесущей жидкости в батарее большой.

Для чугунных радиаторов производители выпускают специальные модели, которые предусмотрены ГОСТ старых образцов. Корпус таких кранов выполнен из латуни, выдерживает температуру до 150 ᵒС, а также скачки давления до 15 атм. Установить лучше латунный кран, чтобы избежать неисправности. Кроме того, можно использовать стандартный классический кран, но возможна частая его замена.

Принцип работы автоматического крана Маевского и установка

Клапаны в кранах Маевского автоматического типа могут быть нескольких видов – прямой или угловой. Но для радиаторов предпочтительнее устанавливать специальные типы клапана или угловые.

Они присоединяются к коллектору радиатора, если диаметр не позволяет, то для клапана используется переходник.

Главный принцип крепления в том, чтобы воздух выходил вверх, то есть колпачок должен смотреть вверх. При установке автоматического крана, необходимо помнить об особенностях работы данного типа устройства.

Способы крепления крана к радиатору:

• Вкрутить в резьбу системы;
• Гайка подбирается по размеру;
• Использовать переходник.

Выбирать кран Маевского следует, исходя из дизайна батареи

Формирование цены на автоматический кран зависит от производителя, использованного материала, а также от диаметра резьбы для подключения. Не стоит экономить и приобретать модели с низким качеством, пусть даже они стоят крайне дешево. Тепло в зимний период создает уют в доме, любая поломка может привести к печальным последствиям.

Зачем нужен ключ Маевского

Резьба у любой модели классическая, поэтому нет необходимости прилагать большие усилия, достаточно повернуть на пол оборота в определенную сторону, и воздух будет выходить. Открыть и закрыть кран очень просто. В какую сторону крутить такое приспособление – по часовой стрелке.

Использовать кран очень просто и в зависимости от модели, можно использовать для открытия крана:

• Специальный ключ;
• Рожковый ключ;
• Отвертку;
• А также просто поворачивать вентиль рукой.

Кроме того, рекомендуется устанавливать кран, учитывая определенные моменты. При использовании разводного ключа, сложно контролировать степень прилагаемой силы, что может испортить кран. Для закручивания используется классический гаечный ключ. Корпус можно повредить, поэтому прилагать к нему силу нельзя, рекомендуется все манипуляции проводить, держась за шестигранник под цилиндром. Спустить воздух с крана может любой человек. При этом важно помнить, что после воздуха будет выходить вода, после того, как струйка жидкости подует равномерно, и при этом пропадет шипящий звук выхода воздуха, можно использовать ключ или другой метод и закрыть вентиль.

Открывается вентиль на пол оборота против часовой стрелки.

Специальных средств или инструментов не требуется, отвертка есть в любом доме, а ключ к крану, как правило, продается в комплекте к устройству. Резьба на кране классическая. Производители используют тип резьбы, который применяется практически во всех места, где она необходима. Монтаж и эксплуатация может осуществляться человеком, не имеющим специальных навыков и знаний.

Принципиальное устройство крана Маевского

Благодаря своему принципу работы, может устанавливаться на любой теплоотводчик, в котором могут появиться пузырьки воздуха. Например, его можно поставить на полотенцесушителе.

Все виды кранов Маевского имеют один и тот же принцип работы. И все модификации выполняют одну и ту же функцию. И, если говорить о принципе работы схематично, то можно обозначит кран, как приспособление, которые закрывает сквозное отверстие в батарее и, при необходимости, может открываться и закрываться.

Производители предпочитают использовать в производстве корпуса металлы – латунь и сталь. Данные материалы значительно продлевают срок эксплуатации крана, так как они дольше могут выдерживать влияние скачков давление и не разрушаются от воды.

Завоздушивание может произойти из-за недостаточного количества жидкости или же из-за слабого ее течения. Однако, не во всех случаях кран Маевского может помочь. Так часто возникают сами поломки крана из-за качества теплонесущей жидкости. А также в самих батареях возникают засоры и загрязнения, например, от образования накипи или же от изначального низкого качества жидкости в батареях. В данном случае поможет только промывание.

Кран Маевского принцип работы (видео)

Небольшой краник впишется практический в любое помещение. Перед покупкой выясните, какие размеры резьбы имеются, какие технические характеристики подходят для данной системы отопления. Рекомендуется проконсультироваться со знающим человеком, чтобы точно выяснить, какой тип крана нужен.

Добавить комментарий

Узнайте принцип работы крана Маевского (воздухоотводчика) и научитесь им пользоваться

Перед нами один из самых простых и функциональных элементов, которые используются для модернизации системы основанной на жидком теплоносителе. Безусловно у крана Маевского существуют альтернативы, но едва ли они будут так изящны и удобны как данный воздухоотводчик.

Для чего нужен кран Маевского

Многие жильцы периодически сталкиваются с тем, что батареи начинают греть не так, как раньше, а температура внутри жилого помещения постепенно «скатывается» вниз.

Такой процесс происходит вследствие образования воздушных пробок, которые перекрывают подачу горячей воды в радиатор. Для того, чтобы стравить воздух из системы (отопления или горячего водоснабжения) и используют предмет нашего разговора.

Кран Маевского- это простонародное название, которое не подтверждено ГОСТом. В учебниках и специальных пособиях приспособление называют радиаторным-игольчатым воздушным клапаном, существует и ещё одно название — воздухоотводчик.

Изобретение появилось еще в тридцатых годах прошлого века.

Как устроен кран. Принцип работы

Классическая модель крана Маевского включает в себя две детали: винт конической формы (на схеме выше винт и отверстие условно изображены как цилиндрические) и корпус, выполненный из металла. Они образуют надежное соединение, которое позволяет удерживать давление внутри системы.

При открытии крана, поднимается затворная игла (винт) и открывает отверстие в которое и устремляется лишний воздух .

Порядок действий, когда нужно спустить воздух из системы отопления или горячего водоснабжения

Кран как правило устанавливается в верхней части радиатора отопления или полотенцесушителя. Если необходимо спустить воздушные пробки, то достаточно:

1. Подготовить тряпку или емкость для воды

2. Взять отвертку и открутить винт крана на 1-2 оборота. Больше откручивать нет смысла, тк воздух от этого быстрее выходить не станет.

3. Начнется шипение — значит все ок. Это выходит воздух из системы.

4. Подставляем емкость или тряпку к отверстию через которое выходит воздух и ждем когда из него закапает вода.

5. Дожидаемся равномерного вытекания и закрываем кран, поворачивая винт в обратную сторону. Все!

Если в системе работает циркуляционный насос, то перед проведением процедуры стравливания накопившегося воздуха насос необходимо отключить. После отключения насоса нужно оставить систему на 5-10 минут, чтобы вода устоялась, а воздушные пузырьки поднялись наверх.

Технические характеристики

Характеристика	Ед.изм.	Значение характеристики
Нормативный срок службы	лет	20
Рабочее давление	МПа	1
Максимальная температура теплоносителя	°С	120
Присоединительная резьба	дюймы	1/2″ — 3/4»
Диаметр условного прохода Dу		1/2″ — 3/4»
Максимальная температура окружающего воздуха	°С	60
Вид климатического исполнения:		У3 ГОСТ 15150-69
Класс герметичности ГОСТ 9544-93		А
Рабочая среда:		вода, жидкие неагрессивные среды.
Максимальная относительная влажность окружающего воздуха	%	80

При выборе воздухоотводчика лучше отказаться от дешевых моделей изготовленных из стали с гальванической обработкой. Обратите внимание на экземпляры выполненные из нержавеющей стали или латуни. При небольшой разнице в цене, срок эксплуатации таких изделий значительно выше.

Автоматический кран Маевского

Это устройство напоминает металлический цилиндр, в верхней части которого находится отверстие. Внутри размещен датчик, работающий по принципу поплавка.

Он реагирует на изменение объема воздуха, а при достижении максимально допустимого значения открывается, чтобы спустить лишний воздух, после чего закрывается обратно. Вмешательство человека не требуется — клапан работает автоматически.

Автоматические модели периодически засоряются, но это легко исправить, прочистив канал с помощью швейной иголки.

Как правильно установить воздухоотводчик

Данное техническое приспособление можно устанавливать самостоятельно, без помощи сантехников. Достаточно просто подобрать нужный клапан, исходя из диаметра посадочного отверстия.

В отопительных приборах современного типа уже предусмотрено отверстие для установки клапанов, поэтому монтаж будет достаточно простым. Главное установить его таким образом, чтобы канал вывода воздуха был направлен вниз от радиатора и располагался с обратной стороны от стены. Посмотрите видео выше, процесс интуитивно понятен.

Вот и все. В данной статье мы постарались изложить самую суть, без искусственного раздувания текста. Если у Вас остались вопросы или есть пожелания к содержимому материала, то пишите пожалуйста по любым контактам указанным на странице «О Сайте».

Установка крана Маевского — как установить кран Маевского

Системе отопления присуще отрицательное свойство накапливать в трубопроводах воздух, который мешает горячей воде полноценно циркулировать. Это приводит к тому, что радиаторы уменьшают отдачу тепла в помещения квартиры или дома. Десятки лет тому назад был изобретен специальный кран, с помощью которого без лишних хлопот можно развоздушивать отопительную систему. Установка крана Маевского позволяет увеличить эффективность работы приборов отопления. Этот прибор конструктивно прост и легко монтируется.

Принцип работы крана Маевского

Кран Маевского, по сути, является запорным краном, который имеет несколько модификаций. В зависимости от места установки воздухоотводчика, подбирается сантехническая деталь определенной конструкции. Самый популярный материал для крана – это латунь, которая не подвергается коррозии. По этой причине (и благодаря конструктивным особенностям) краны Маевского надежны и долговечны.

В отопительной системе с вертикальным разветвлением такие установки монтируются на все приборы, размещенные на верхнем этаже. В ситуации с горизонтальной системой краны устанавливаются на все радиаторы. Кран Маевского также устанавливается на полотенцесушитель, но перед монтажом в нужное место необходимо установить тройник. Устройство устанавливается на вертикальном участке с направлением отверстия от стены.

После установки кранов нужно развоздушить всю систему. Эта процедура происходит в определенной последовательности.

• Обязательно необходимо приготовить емкость, в которую будет выливаться вода через отверстие после того, как выйдет воздух из системы.
• Затем из отопительной системы удаляется воздух, который легче воды, поэтому скапливается в верхних частях приборов. Ключом, отверткой или рукой (зависит от конструкции крана) в направлении против часовой стрелки поворачивается кран Маевского на один оборот. После этого послышится шипение – это значит, что из батареи начинает выходить воздух. Чтобы ускорить процесс, устройство можно повернуть еще немного. По истечении некоторого времени, когда воздух выйдет из сети, через отверстие потечет вода. Это означает, что система в конкретном месте развоздушена и кран можно закрывать.
• Если в доме установлены насосы и система работает от них, то перед выпуском воздуха агрегаты необходимо отключить. Воздух должен успеть подняться к верху радиатора, перед тем как его удалять из системы отопления.

Монтаж крана Маевского

Чтобы поставить кран Маевского на его постоянное место пребывания, от человека не требуется особого опыта или знаний. Главное, чтобы кран совпадал по размеру с входным отверстием. Эти сантехнические устройства могут быть с резьбой ½ или ¾ дюйма. Кран присоединяется к радиатору в его верхнюю часть, при этом вход горячей воды должен находиться в противоположной стороне.

• Перед проведением работ, связанных с монтажом кранов, воду из системы отопления необходимо слить сначала в подходящую емкость, а затем в унитаз.
• В радиаторах, которые изготовляются в последнее время, в пробках проделаны отверстия специально для кранов, что значительно облегчает монтаж. Если в радиаторе стоит заглушка другой конструкции, то ее можно демонтировать и установить более подходящую фасонную деталь.
• Кран необходимо устанавливать на батарею таким образом, чтобы отверстие было повернуто от стены, при этом оно немного должно быть наклонено вниз. Такое расположение даст возможность при выпускании воздуха подставить под отверстие подходящую емкость и слить часть воды.

Кран Маевского можно установить ручной или автоматический. Все зависит от выбора хозяина, на который может повлиять конструктивная особенность отопительной системы.

Если батареи чугунные и старые, то перед установкой крана нужно будет проделать подготовительные работы. При этом нужно учитывать следующую информацию:

• при монтаже воздухоотводчика на такой радиатор в заглушке сверху нужно проделать отверстие, в нем нарезать резьбу, после чего вкрутить кран;
• если старые радиаторы являются частью центральной системы отопления, устанавливать краны на автомате нежелательно. В таких сетях горячая вода не отличается чистотой, поэтому с автоматическими воздухоотводчиками будут постоянные проблемы – краны придется регулярно чистить. К тому же при периодическом отключении отопления в системе будут часто появляться воздушные пробки;
• в центральных отопительных системах периодически происходят гидравлические удары, сила которых может достигать 15 атмосфер. В связи с этим автоматические краны нужно устанавливать специальной конструкции. На продемонстрированном видео доступно показано, как монтируется кран Маевского.

Уход за кранами

Краны Маевского характеризуются надежностью, поэтому в течение долгих лет к ним не предъявляются особые претензии. Наибольшая проблема заключается в том, что отверстия детали иногда забиваются. Это случается тогда, когда горячая вода не отличается чистотой. В таком случае требуется элементарная очистка. Загрязнения также могут попадать внутрь корпуса или в пластмассовую подкладку. В таком случае можно воспользоваться для очистки обычной шпилькой или иголкой. Если же кран пришел в негодность, его нужно заменить, не забыв слить воду с системы отопления. Эту работу можно проделать с помощью разводного ключа, причем при демонтаже нужно зафиксировать в статическом положении радиаторную пробку и следить, чтобы она не ослаблялась при выкручивании сантехнического устройства.

Установка крана на конвектор, радиатор или полотенцесушитель – быстрая процедура при малых затратах и не удивительно, что эта деталь себя полностью окупает. При этом повышается эффективность системы отопления.

Видео

Видео расскажет, что такое кран Маевского и как его установить.

Ванная своими руками — ТаВанная.ру Что такое кран Маевского, как он работает и каковы его технические характеристики? — Ванная своими руками

Сезон отопления начался, но ваши батареи прогреваются недостаточно эффективно? Такое явление случается достаточно часто. Оно вызвано завоздушенностью системы, то есть образованием воздушных пробок, из-за которых вода не поступает в должном объеме внутрь ваших радиаторов. Для подобных случаев кран маевского становится незаменимым элементом. Его изобрели еще в 30-х года прошлого века, но его принцип работы не изменился до сих пор.

Содержание статьи

• 1 Как он работает
• 2 Классификация
  • 2.1 Преимущества
• 3 Установка
  • 3.1 Как он используется
  • 3.2 Советы по эксплуатации

Как он работает

Если оставить воздух в батареях, тогда вода внутрь поступать не будет. Как результат, отопление окажется слабее ожидаемого. Современный кран маевского призван устранять такую проблему, выгоняя воздух из радиатора.

Устройство представляет собой конусообразный винт и сам корпус, который необходим для ввинчивания элемента. Вы легко можете обнаружить наличие воздушной пробки в системе по одному признаку — теплоноситель горячий, но радиаторы не прогреты.

Разная конфигурация крана позволяет открывать его отверткой, вручную, либо рожковыми ключами. Резьба стандартная, потому достаточно повернуть на пол оборота по направлению движения часовой стрелки. После этого воздух начнет выходить.

Не обязательно быть мастером по ремонту сантехники, чтобы справиться с таким элементом как кран маевского. Его принцип работы элементарен.

Классификация

Современный кран маевского бывает трех типов, технические характеристики которых несколько отличаются.

1. Ручной. Самый простой вариант крана, для выпуска воздуха которым требуется повернуть вручную винт. Корпус делают из латуни, а головка является пластиковой.
2. Автоматический. Более современная вариация устройства, которое также изготавливают из латуни, но конструкция несколько сложнее. Их монтируют на батарею, избегая переходники. Являются идеальным решением для индивидуального отопления. Если у вас централизованное отопление, тогда технические характеристики автоматического крана не подойдут. Иначе вам придется ежемесячно демонтировать устройство, чистить его от грязи, которая активно скапливается из-за примесей в воде.
3. С предохранительным клапаном. Позволяет выпускать воздух вручную, плюс защищает трубопровод от резких изменений давления — гидравлических ударов. Если давление оказывается выше 15 атм, клапан включается в работу и выпускает лишнюю воду. При этом монтировать его на трубы из полипропилена не рекомендуется, поскольку под высоким давлением они лопаются из-за гидроудара.

Преимущества

Сегодня для профилактики отопительных радиаторов используют другие устройства, такие как шаровые вентили, кран американка и прочие. Но кран маевского обладает своими неоспоримыми преимуществами:

• Он имеет привлекательный внешний вид;
• Делает нулевым риск затопления горячей водой своей квартиры и жилья ниже этажом;
• Автоматические воздухоотводчики используют как альтернативу маевскому, но заметно уступают, поскольку быстро загрязняются из-за низкого качества воды;
• Устройство надежное, служит долгие годы безо всяких проблем и дополнительных профилактических мероприятий;
• Подходит под радиаторы отопления любого типа;
• Вывод воздуха выполняется парой легких движений;
• Позволяет экономить на отоплении;
• Воздух удаляется как из всей системы, так и отдельно взятого радиатора.

Установка

В установке крана нет ничего сложного. Достаточно выбрать батарею, на которой он расположится, снять с него боковую заглушку.

При этом важно убедиться, что в системе отсутствует вода, потому кран маевского устанавливается вне сезона отопления, либо при полном перекрытии подачи воды при индивидуальном отоплении.

Выкрутив заглушку, на ее место останется вкрутить кран маевского. Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен.

Как он используется

На самом деле принцип работы этого устройства простой. Установив кран маевского, вам потребуется выполнить несколько последовательных действий, чтобы удалить скопившийся воздух:

• Освободите место возле радиатора, чтобы в непредвиденной ситуации не навредить бытовой технике, мебели;
• Подготовьте таз или ведро для воды;
• Вооружитесь отверткой, которая подходит под резьбу;
• Вставьте инструмент в резьбу, которой кран маевского оснащен, и медленно вращайте отверткой. Двигаться нужно против часовой стрелки;
• Вскоре вы услышите шипение, которое свидетельствует о выходе воздуха. В этот момент прекратите вращать кран;
• Даже если звук громкий, не пугайтесь. Такой принцип работы устройства обусловлен высоким давлением, потому и звук сильный;
• Следите, когда вместе с выходящим воздухом начнется литься вода. Не спешите закрывать узел, вода должна идти равномерной струей;
• После этого аккуратно закручивайте элемент, двигаясь в противоположную сторону;
• Обязательно дождитесь, пока весь воздух выйдет. В некоторых случаях процесс занимает много времени;
• Батарея прогрелась до нужного уровня, значит, работа выполнена правильно.

Но бывают ситуации, когда после спуска воздуха радиатор не греется. Это обусловлено засорением. Вам следует вызвать сантехника, прочистить систему, или полностью заменить батарею.

Советы по эксплуатации

Установив кран, его нужно грамотно использовать себе во благо. Несколько простых правил помогут вам не допустить распространенные ошибки.

1. Устанавливать устройство нужно непосредственно на радиатор отопления.
2. Для работы с краном маевского вам понадобится одна отвертка. Если его установили в труднодоступном месте, тогда вооружитесь дополнительно специальным ключом небольшого размера.
3. Не монтируйте девайс возле источников воды и возле мест для курения. Помимо воздуха, из системы могут выходить скопившиеся взрывоопасные газы.
4. Не держите кран в открытом положении, поскольку радиатор выйдет из строя с течением времени.
5. Если вы не открывали кран длительное время, на резьбе образуется ржавчина. Чтобы не мучить себя и не прилагать много усилий, воспользуйтесь керосином. Смажьте им резьбу, подождите несколько минут. Крутите.

Применение крана Маевского в условиях нынешних систем отопления чрезвычайно актуально. С его помощью устраняются воздушные пробки, нормализуется работа радиаторов, продлевается срок их службы, а также гарантируется экономия в течение отопительного сезона.

Как вы поняли, установить его самостоятельно не составит труда, если при этом соблюдать рекомендации и придерживаться правил безопасности. Стоит девайс недорого, зато становится неотъемлемой частью вашего быта.

Установка крана Маевского — как это сделать своими руками. Жми!

Замечали ли вы, что довольно часто температура в наших квартирах начинает резко падать из – за того, что наши батареи для отопления не нагреваются должным образом?

Подобные ситуации возникают, когда вся система завоздушивается. И именно для подобных неприятных ситуаций и предназначен кран Маевского, принцип работы которого довольно прост.

Данный прибор играет довольно-таки значимую роль во всех системах отопления уже несколько десятков лет (так как впервые его начали использовать еще в тридцатых годах прошлого столетия). Принцип и способ его работы, а также его предназначение с того времени особо не менялось – этот кран используют для удаления скопившегося лишнего воздуха из батареи.

Подготовка к установке

Основной чертой Маевского крана является то, что его можно без каких – либо дополнительных усилий установить собственноручно.

Для этого всего лишь нужно вынуть специальную заглушку, которая находится на спинке радиатора для отопления, а далее необходимо вкрутить устройство на место только, что снятой заглушки.

Совет! Кран Маевского можно установить ручной или автоматический. Все зависит от вашего выбора, на который может повлиять конструктивная особенность отопительной системы. Но, если в вашей квартире система индивидуальная либо закрытая, то лучше всего устанавливать автоматический кран, который по мере необходимости будет выводить излишки воздуха и воды.

Необходимые инструменты


Для того чтобы спустить воздух в трубе вам понадобится:

• Отвертка;
• Гаечный ключ;
• Тазик для воды.

Установка

На полотенцесушителе

Пожалуй, одним из явных преимуществ крана Маевского – это возможность установки его на полотенцесушители.

Спустить воздух в полотенцесушителях после установки аппарата Маевского можно двумя способами:

1. Классический (традиционный) способ. Представляет собой обычный спуск лишней жидкости и воздушных пробок из труб посредством откручиванием бокового клапана, который находится на трубе;
2. Cовременный способ. Его суть заключается в том, чтобы к полотенцесушитель подключили в специальное боковое отверстие кран Маевского и спустили излишки воздуха в трубах.

На радиатор отопления

Многие специалисты советуют обязательно устанавливать кран Маевского на алюминиевые батареи.

Необходимо это для того, чтобы минимизировать разложение воды при контакте с алюминием. И именно поэтому для таких труб вывод лишнего воздуха необходим.

Важно! Радиаторы, которые полностью покрыты биметаллом намного надежней в плане контакта воды с алюминием. Так как при контакте с водой покрытие радиатора не окисляется.

Монтаж своими руками

Открутив гайку на боковой грани батареи в получившиеся отверстие необходимо установить кран Маевского.

После этого термостат на батареи (прибор для поддержки постоянной температуры) нужно прокрутить до максимального уровня, а затем открыть клапан крана, предварительно подставив емкость, куда вода из труб будет сливаться.

Клапан необходимо держать открытым до тех пор, пока не прекратится шипение внутри трубы и вся лишняя вода не вытечет.

Для того чтобы прибор прослужил вам максимальный срок, его необходимо правильно эксплуатировать. Как только, все радиаторы перестали должным образом нагреваться необходимо:

• Первым делом очистите все свободное пространство вокруг самого радиатора;
• Лучше всего предварительно подготовить какую-либо подходящую емкость для воды, а также в дальнейшем вам понадобится отвертка;
• Далее, вкрутите отвёртку в соответствующий разъем на кране Маевского и прокрутите его несколько раз;
• Когда вы услышите резкий шипящий звук вращение нужно прекратить, а затем дождаться пока из краника отопительной системы не начнет вытекать тонкая струя теплоносителя (жидкость, которая используется для быстрой передачи тепла в трубах).
• После того как вся жидкость стекла – плотно закрутите кран.

Совет! Перед тем как устанавливать кран Маевского лучше всего хорошо почистить теплоноситель, так как из – за небольшого диаметра отверстия для выпуска воздуха оно может засоряться. Ну а если такая неприятность случилась, то очистить это отверстия не так сложно как кажется для этого нужно всего лишь открыть клапан, через, который выводится воздух и очисть его при помощи обычной иголки.

Конструкция крана Маевского достаточно проста. Он — универсальное устройство, которое можно установить и на конвектор, и на радиатор, и на полотенцесушитель. Сама процедура монтажа быстрая, а также малозатратная и неудивительно, что эта деталь себя полностью окупает.

При этом значительно повышается эффективность системы отопления. Как уже стало понятно эксплуатационные свойства крана Маевского – предельно просты и интуитивно понятны.

Подробнее о том, как стравить воздух из радиатора можно узнать из этого видео:

Оцените статью: Поделитесь с друзьями!

Что такое кран Маевского и где он применяется

Неполный прогрев — очень распространенная проблема. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит срыв такого плана, другие справляются с разводным ключом и тазом для воды. А остальные, прочитав эту статью, установят кран Маевского. Принцип работы этого устройства описан ниже.

Читайте в статье

Что такое кран Маевского, принцип действия

В 1931 году неизвестный слесарь-сантехник из Минска С.А.Роев разработал специальное устройство, позволяющее выпускать воздух из соединения двух частей с прокладкой. В 1932 году этот кран был испытан пользователями и признан рабочим устройством. Но 1933 год открыл миру изобретателя К.Б.Маевского, который усовершенствовал устройство с улучшенным уплотнением, конструкцией клапана «конус-конус» и предохранительным ключом для его приведения в действие.С тех пор кран Маевского используется и по сей день, хотя официальное название устройства, которое указывается в ГОСТах и СНиПах, — игольчатый воздушный клапан радиатора.

Устройство основано на принципе несанкционированного выпуска воздуха из аккумулятора. Клапан устроен таким образом, что при его открытии игла заслонки поднимается, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Весь лишний воздух, скопившийся в батарее, выходит через это отверстие.Винт с головкой под торцевой ключ перемещает рабочее отверстие клапана.

Важно! Во время работы этого клапана необходимо отключать циркуляционный электронасос для более эффективного выпуска воздуха. В том случае, если ваш котел оборудован встроенным насосом для циркуляции жидкости, его необходимо отключить от сети.

Фото крана Маевского и описание его разновидностей

В каждом проекте разное расположение рабочих органов (батареи и полотенцесушители), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте.Что привело разработчиков к созданию нескольких типов клапана.

Ручной кран модели

Самая распространенная модификация, так как имеет достаточно надежный механизм, главное, чтобы доступ к нему был свободный, так как кран открывается плоской отверткой или специальным четырехгранным ключом на Маевского. кран. Механизм иглы работает в двух вариантах: с горизонтальным открытием заслонки для прохождения воздуха и отверстием в корпусе гайки.

кран маевского

Как работают автоматические дефлекторы

Принцип работы автоматического дефлектора на обогрев заключается в наличии поплавка.Поплавок поддерживает игольчатый клапан через пружину, система настраивается на определенное давление воздуха в радиаторе, как только воздух становится больше допустимого значения, клапан открывается и стравливает весь лишний воздух через отверстие в центре головка клапана. Когда давление вернется в норму, клапан закроется. Установка этой версии устройства касается только труднодоступных узлов. В промышленных масштабах для устранения воздушности в батареях используются другие устройства.

кран Маевский автоматический

Клапан предохранительный

Это усовершенствованный ручной кран Маевского, дополненный датчиком высоты.Суть его работы — предотвращение поломки системы отопления и ее рабочих органов при давлении выше 15 атмосфер. Клапан открывается и сливает лишнюю воду из аккумулятора. Избыток может быть создан из-за гидроудара.

Почему система собирает воздух?

Шлюз — злейший враг системы отопления. Чем больше воздуха в батареях, тем хуже они нагреваются, потому что воздух не дает охлаждающей жидкости полностью заполнить нагреватель, и он не нагревается на полную мощность.Причины попадания воздуха:

• Сброс давления при ремонте стояка или аккумуляторных батарей.

• Если система была полностью опорожнена. В этом случае неизбежно наличие воздушных карманов в трубах.

• Если повреждение произошло на стыках отдельных частей конструкции.

• Плохая сборка системы отопления, выражающаяся в неправильной фиксации одного или нескольких агрегатов.

Есть ряд других причин попадания кислорода в трубы, но они очень редки.

Важно! В процессе регулярного проветривания металл ТЭНов подвергается коррозии, так как кислород негативно влияет на структуру материала, разрушая ее. Такая система прослужит намного меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь необходимо провести подготовительные работы … Их перечень меняется в зависимости от. Что касается общих рекомендаций, то перед началом работ необходимо слить из системы всю охлаждающую жидкость.

Установка прибора в чугунный аккумулятор

Изначально старая модификация не предполагает специального отверстия для дополнительных устройств, улучшающих нагревательные характеристики. Поэтому нужно немного попотеть, чтобы кран Маевского адаптировался под чугунные радиаторы.

1. Полностью отсоедините прилагаемые трубки от аккумулятора. Снимите его с настенных крючков и полностью слейте оставшуюся воду через нижнее отверстие.
2. Определите сторону, противоположную стороне, на которую попадает горячая вода.
3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами метчиком (лучше покупать минимальный диаметр резьбы, чтобы было проще проделать под него отверстие) . Сделав вход, нужно нарезать резьбу с шагом 1,5 мм.

1. Все, в готовое отверстие можно вкрутить смеситель.

Примечание! В системе центрального отопления часто случаются водяные удары, поэтому следует приобрести клапан с предохранительным клапаном.В таких системах установка автоматического дефлектора нецелесообразна из-за принципа его работы и загрязненности теплоносителя. Сливное отверстие часто забивается. Очистить его довольно просто: нужно взять иглу и прочистить отверстие, пока оно полностью не очистится от грязи.

Установка крана Маевского в современные системы

Радиаторы нового поколения по умолчанию рассчитаны на установку всех видов кранов. Поэтому установка намного проще.

1. Слейте всю воду.
2. Удалите заглушку, закрывающую нужное отверстие. Если у разъема необычный диаметр, то нужно полностью открутить сердечник, а купив подходящий, собрать все элементы.
3. Сам смеситель необходимо прикрутить таким образом, чтобы сливное отверстие смотрело со стены под углом 45 градусов от горизонтали вниз. Это идеальное место для установки контейнера, необходимого для слива жидкости.

Нюансы при эксплуатации

Для того, чтобы процесс стравливания скопившегося воздуха в системе происходил без нежелательных последствий, ниже дана подробная инструкция по всем манипуляциям.

• Если движение теплообменника происходит из-за, то его необходимо выключить. Делается это за 15 минут до начала работы. Это необходимо для того, чтобы воздух перестал смешиваться с водой и скапливался в верхней части аккумулятора.

• Запаситесь сухой тряпкой и пустым ведром, ведь после открытия клапана нужно дождаться, пока перестанет шипеть воздух, а затем вода. Закрыть вентиль можно только тогда, когда вода начнет течь ровной, непрерывной струей.
• Что делать, если воздух не прекращает кровотечение? Ищите поломку или неплотный перекос в районе обслуживаемого аккумулятора. Это можно сделать с помощью бумажки. Оставьте вентиль открытым и переместите бумагу с расстояния 1 см по всем возможным и подходящим для него местам на радиаторе. Обнаружив место утечки воздуха, замените поврежденный элемент.
• Если система удаления воздуха не использовалась в течение нескольких лет, резьба клапана может закиснуть. Придется использовать смазку типа WD-40, потом легким постукиванием по крану попробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует широкий спектр модификаций и конструкций крана Маевского. Есть определенные нюансы, на которые стоит обратить внимание при покупке. Главный показатель прочности — латунная основа. Помимо самого металла нужно обращать внимание на качество резьбы, удобство использования механизма открытия клапана, наличие уплотнительной резинки на штуцере. Размер входной трубы составляет 1, ½, ¼ дюйма.

Современные устройства комплектуются уже готовой пластмассовой задвижкой, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто бывают дети.

Для наглядности в таблице представлены модели разных производителей с указанием цены

крана маевского

Альтернативные варианты замены

• краны водоотводные. Их часто устанавливают в конечной точке системы отопления.Такой кран служит для наполнения труб водой и слива ее. Если отопление автономное, такой кран ставят в начале системы, чтобы можно было провести ревизию на наличие воздушных пробок. Подача воды подключается к первичному крану, а из последнего крана сливается определенное количество времени, чтобы выпустить весь воздух. Такая система принципиально отличается от крана Маевского и принципом ее работы.

• Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно выполнить следующую процедуру.Ослабив резьбу на верхней трубе, выходящей из радиатора. Значит, воздух выйдет наружу, а заодно и все вокруг обрызгает.
• В случае, когда в системе не предполагается использование насоса, это означает, что расход воды небольшой. В этом случае можно организовать естественное удаление кислорода. Итак, в верхнюю часть батареи в районе патрубка прорезается вертикальная ветка с пустым расширительным бачком на конце.
• При использовании ионного котла с замкнутой системой циркуляции воды кран Маевского прослужит недолго.Дело в том, что в теплоноситель добавляют рассол для ускорения ионов в котле. При выпуске воздуха внутри клапана будут откладываться соли, что приведет к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, устойчивые к воздействию соли.

Важно! Любое изменение конструкции системы отопления, не закрепленное стандартами ГОСТ или СНиП, необходимо согласовывать со специалистами госуслуг по отопительным приборам. В противном случае вы подвергаете опасности не только себя, но и всех окружающих.

Подведение итогов

Разумеется, каждый владелец отопительных приборов на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и стоит ли это вообще делать. Но хочу отметить, что использование крана Маевского, во-первых, повысит КПД всей установки, во-вторых, облегчит обслуживание аккумуляторной батареи, в-третьих, не отнимет у вас много. денег, потому что, как вы заметили, приведенная в статье таблица демонстрирует дешевизну продукции.Теперь вы знаете, что такое кран Маевского, принцип работы и нюансы эксплуатации.

От автора: Здравствуйте, друзья! Наверняка многие из вас сталкивались с ситуацией, когда батарея внезапно остывает. Иногда полностью, иногда местами. Также бывают случаи, когда батарея в одной комнате становится намного холоднее, чем в другой, или все радиаторы внезапно начинают шипеть и недовольно булькать.

Причина этого всегда одна — образование воздушной пробки в системе.Справиться с этой напастью поможет спецтехника — кран Маевского. Причем процедура довольно простая. В сегодняшней статье мы расскажем, что такое кран Маевского, как с его помощью выпускать воздух и каков вообще принцип проветривания аккумуляторов.

Причины появления шлюзовой камеры

Для начала разберемся, откуда забирается воздух в закрытом радиаторе, да еще в количестве, которое может повлиять на работоспособность всей системы. Причин может быть несколько:

• неправильный порядок подачи тепла в дом.По-хорошему это нужно делать медленно, а воздух в процессе нужно несколько раз стравливать;
• Нарушение герметичности любого участка системы отопления. В этом случае воздух поступает в него постоянно, и единственный выход из этой ситуации — ремонт;
• замена радиатора. После удаления старого аккумулятора и установки нового в системе всегда остается воздух. Если не прокачать его перед запуском, то он станет самой пробкой на пути воды.Кстати, это самая частая причина возникновения проблемы;
• плохое качество самой охлаждающей жидкости. Содержание воздуха непосредственно в воде может быть чрезмерно высоким, и со временем все это собирается в одну и ту же пробку.

Самым неприятным последствием этого явления является отсутствие отопления, особенно если проблема возникает в середине зимы. Радиатор отопления просто перестает работать. Но этим беда не ограничивается.

Например, воздух очень плохо влияет на металл, из которого обычно делают батареи.В таких случаях велика вероятность появления коррозии, которая может быстро вывести оборудование из строя.

Другой фактор — разница температур. В результате появления воздушной пробки одна часть нагревается, а другая охлаждается. Подобные различия, опять же, приводят к разрушению его элементов.

Третья проблема касается подшипников циркуляционного насоса. Их эксплуатация предполагает наличие воды вокруг. Воздух вызывает повышенное трение, поэтому циркуляционный насос может быстро сломаться.

Из вышесказанного становится понятно, что нужно бороться с воздушными пробками. Проще всего это сделать с помощью крана Маевского.

Устройство и виды крана Маевского

Источник: housechief.ru

Кран Маевского состоит из нескольких частей:

• Клапан игольчатый конусообразный. В закрытом состоянии вода успешно удерживается в аккумуляторе. Открытый клапан выпускает воздух, скопившийся внутри системы;
• регулировочный винт — деталь, с помощью которой открывается и закрывается игольчатый клапан;
• Ключ квадратный — необходим для поворота регулировочного винта.Однако при отсутствии специального приспособления можно обойтись и обычной отверткой;
• Корпус, в котором спрятан игольчатый клапан. Обычно его изготавливают из сплавов с использованием латуни, что придает ему отличные антикоррозионные свойства.

Эти элементы составляют основу дизайна. Но есть некоторые отличия, присущие определенным видам. В целом краны Маевского делятся на три группы: ручное оборудование, автоматические и со встроенным предохранителем. Давайте рассмотрим подробнее:

• инструкция — это очень простой дизайн, описанный выше.При необходимости регулировочный винт отворачивают отверткой или квадратным ключом, выпускают воздух, затем винт закручивают обратно. Устройство абсолютно простое и надежное;
• В автокране нет игольчатого клапана; в роли этой детали выступает поплавок из пластичного ила. Системы ручного управления как таковой тоже нет, но при необходимости вы все равно можете настроить ее работу вручную. Принцип работы довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, сколько воздуха накопилось в системе.При перемещении открывает затворника. Через последний выпускается воздух. Затем поплавок поднимается обратно, перекрывая тем самым соответствующее отверстие;
• Устройство с предохранителями не только удаляет лишний воздух из системы, но и регулирует давление в ней. Если этот показатель поднимается до 15 атмосфер, в оборудовании срабатывает специальный клапан, через который стравливается излишек. Такой прибор оптимально ставить на трубы, сделанные из нержавеющей стали, так как сами по себе они не выдерживают слишком высокого давления.

Чтобы выбрать устройство, наиболее подходящее для вашего случая, нужно учесть некоторые нюансы, в частности вид обогрева.Если он централизованный, то имеет смысл установить только ручной кран Маевского. Как правило, в таких системах отопления вода очень грязная, поэтому автоматические виды оборудования либо быстро выйдут из строя, либо потребуют постоянной чистки.

А вот для частных домов автоматика идеальна, потому что там качество воды в радиаторах совсем другого уровня. Кроме того, кран автоматически спасет положение в тех случаях, когда его придется установить в труднодоступном месте: например, в нише, стены которой не дадут приблизиться к винту ручного управления.

Для старых чугунных аккумуляторов также есть специальный кран Маевского с системой ручного управления. Но лучший вариант — установка латунного дефлектора с автоматическим принципом работы. Такие изделия отличаются высокой прочностью и удобством в использовании.

Монтаж и эксплуатация

Источник: teplodvor.ru

Самое главное в процедуре монтажа крана Маевского — правильно выбрать место установки. Вам понадобится секция в верхнем сегменте радиатора, расположенная на стороне, противоположной месту попадания горячей воды в аккумулятор.Здесь возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. Перед установкой закрывается заглушкой. Его необходимо снять, предварительно слив всю воду из системы отопления, после чего закрепить кран в соответствующем месте.

Чтобы соединение было максимально надежным, используются специальные резиновые прокладки. Кроме того, нити необходимо слегка заклеить ФУМ-лентой или льняной паклей.

В старых чугунных батареях, как правило, нет места крану Маевского, поэтому процедура установки будет несколько сложнее.Сбоку у такого радиатора есть большая заглушка. В нем необходимо просверлить отверстие, при этом его диаметр должен быть немного меньше диаметра резьбы метчика.

Затем с помощью специальных штампов продевается резьба внутри этого отверстия. В заключение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забывайте, что все работы проводятся только при отсутствии воды в системе отопления.

Перейдем к тому, как использовать кран Маевского для слива лишнего воздуха из радиатора.Естественно, речь пойдет о ручной разновидности, так как остальные работают без вмешательства человека.

1. В качестве подготовки поставьте таз или другую пустую емкость на пол под местом, где будут проводиться работы. Также приготовьте тряпку. Когда вы выпустите воздух, вода в какой-то момент выльется наружу, поэтому не позволяйте ей пролиться на пол.
2. Если производительность вашей системы отопления обеспечивается за счет использования специальных насосов, то их следует отключить не менее чем за 10 минут до открытия крана.Во время работы таких насосов воздух не успевает скапливаться в определенной точке; вместо этого он разносится вместе с водой по всей системе, поэтому в кровотечении не будет смысла.
3. После завершения подготовки нужно очень осторожно открутить стопорный винт. Делается это либо с помощью специального ключа, входящего в комплект, либо просто отверткой. Вам нужно повернуть против часовой стрелки примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Винт необходимо закручивать очень плавно, особенно если вы производите первый запуск нового радиатора.
4. В результате поворота винта воздух начнет выходить через клапан. Определить этот момент можно по конкретному шипению. Кран нужно держать открытым, пока из него не потечет вода, а не воздух. Сначала струйка будет прерывистой — это означает, что процесс еще не завершен. Но когда поток станет непрерывным, можно закрыть кран Маевского.

Если после процедуры аккумуляторы не начинают нагреваться, значит проблема не в наличии воздуха.Скорее всего, в системе отопления есть засор. Самостоятельно с этим не справишься, поэтому придется вызывать бригаду сантехников.

Как видите, в процессе стравливания воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает, что забивается отверстие, через которое должен выходить воздух. В этом случае можно просто устранить проблему с помощью иглы или другого тонкого и острого предмета.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из АКБ, регулировочный винт банально может банально.Понятно, что развернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазочный спрей, который можно приобрести в соответствующих магазинах.

Распылите это средство на резьбу винтов и подождите несколько минут. После этого процедура откручивания должна быть безболезненной. Чтобы в дальнейшем не возникало подобных ситуаций, каждый раз после Маевского обрабатывайте регулировочный винт специальной смазкой на силиконовой основе. Это поможет уберечь его от попадания воды и воздуха в систему отопления.

Даже самый простой и недорогой кран Маевского способен безупречно служить долгие годы при правильной эксплуатации и обслуживании. Поэтому не забывайте периодически чистить и смазывать это оборудование. В этом случае аккумуляторы всегда надежно обогреют ваш дом. Удачи!

Еще с советских времен в простонародье употреблялось выражение «перекрыть кран отопления». Затем в чугунные радиаторы центрального отопления врезались обычные вентили, через которые слилось большое количество теплоносителя.Это было сделано для того, чтобы выпустить скопившийся в системе воздух, из-за чего радиаторы были откровенно холодными. Позже появилось специальное устройство для стравливания воздуха из отопительных приборов — кран Маевского. В этом материале мы рассмотрим, как устроен этот сантехнический прибор, как он функционирует и устанавливается.

Назначение и типы кранов Маевского

Нормальной циркуляции охлаждающей жидкости в системе может препятствовать скопление воздуха в ее самых высоких точках и в радиаторах отопления.Есть всего две ситуации, из-за которых в системе отопления возникает воздушная пробка:

• медленное заполнение или дозаправка частично осушенной системы. В этот момент верхние дальние углы радиаторов и вертикальных стояков просторные;
• наличие большого количества растворенного кислорода в теплоносителе. Он путешествует по всей сети вместе с водой и постепенно накапливается в удобных местах — верхних отмостках батарей и труб;

Примечание. Избыточный воздух в трубах отопления также может собираться на горизонтальных участках с П-образными компенсаторами или в других подобных случаях, когда из-за условий монтажа трубы образуют петли, повернутые вверх.

Чтобы избежать чрезмерного проветривания, в верхней части вертикальных стояков предусмотрены автоматические вентиляционные отверстия или расширительный бак открытого типа. Для удаления воздуха из аккумуляторов или других сложных мест используется специальный ручной кран с игольчатым клапаном, изобретенный Ч. Б. Маевский в 30-х годах прошлого века.На данный момент товар выпускается в следующих версиях:

.

• традиционный, с наружной резьбой для установки в различных местах;

Радиатор

• , с пластиковым колпачком, предназначен только для работы с отопительными приборами;

Аппарат в сборе

• — кран шаровой с краном Маевского.

Как работает кран Маевского

Конструкция крана чрезвычайно проста и поэтому надежна. Корпус изделия выполнен из латуни, как и рабочий винт для отвода воздуха.Для обеспечения герметичности устройства при установке снаружи имеется уплотнительный элемент в виде кольца. На рисунке ниже показано устройство крана Маевского в радиаторном исполнении:

1 — корпус из латуни; 2 — рабочий шнек с воздуховодами; 3 — капроновый колпачок; 4 — уплотнительное кольцо.

Клапанные винты разных производителей могут иметь как прорези для отвертки, так и с четырехгранной или шестигранной головкой для специального ключа. Конец винта выполнен в виде конуса, входящего в отверстие, сообщающееся с теплоносителем.Для прохождения выпущенного воздуха в корпусе имеется отверстие, диаметр которого, как правило, составляет 2 мм. Ниже представлена ​​схема, которая позволит вам хорошо понять принцип работы крана Маевского:

В нормальных условиях клапан стравливания воздуха полностью закрыт во время работы системы отопления. Когда требуется проветрить аккумулятор, винт откручивается отверткой или гаечным ключом на пару оборотов. В этом случае скопившийся воздух начинает проходить через калиброванное отверстие и попадает в боковой канал, ведущий наружу.Выполняя эту операцию, следует помнить, что сначала воздух выходит с характерным звуком, а затем на время — вместе с теплоносителем. Поэтому перед использованием крана Маевского нужно подготовить небольшую емкость для слива воды.

Клапан в традиционном исполнении, а также в комплекте с шаровым краном, работает по тому же принципу. Разница между ними заключается в том, что традиционный вентиль врезается в те места, где этого требует контур, а не только в отопительных приборах.Хотя обычный кран Маевского для чугунных радиаторов тоже подойдет, нужно лишь правильно его установить. Выпуск воздуха в комплекте с обычным запорным вентилем сделан для удобства, чтобы в нужных местах не пришлось монтировать эти 2 элемента по отдельности.

Технические характеристики

Ассортимент предлагаемой на рынке продукции невелик. Причина этого проста: устройство выполняет только одну функцию, не требующую создания множества типоразмеров клапанов для разных трубопроводов.На сегодняшний день достаточно всего двух — ½ ’’ и ¾ ’’, у которых диаметр крана (по резьбе) составляет 15 и 20 мм соответственно. Выше мы перечислили типы изделий по их назначению, а также то, что головки винтов могут быть предложены в разных исполнениях — для отвертки и различных ключей.

Примечание. Иногда можно использовать кран Маевского вручную, без инструментов. Некоторые модели дефлекторов для установки в радиаторы изготавливаются с винтом, вращающимся с пластиковой ручкой.Но не спешите их покупать, особенно в частном доме, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.

Клапан радиаторный Маевского рассчитан на рабочее давление теплоносителя до 10 бар (1 МПа). Этого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то устанавливается традиционный клапан с пределом 16 Бар (маркировка RU16).Все изделия нормально работают при температуре охлаждающей жидкости до 120 ºС.

Ввиду простоты конструкции клапана Маевского срок его службы определяется только качеством используемого материала — латуни. Изделие из хорошего материала спокойно служит 30 и более лет. При этом кустарные приспособления могут быстро начать протекать или сразу же трескаться при установке. Также устройство нормально работает в условиях, когда в качестве теплоносителя в системе используется антифриз вместо воды.

Крановая установка

Изучив технические характеристики крана Маевского и сопоставив их с параметрами тепловой сети, можно приступать к монтажу. Но сколько вещей вы должны купить и куда их положить? Здесь есть несколько рекомендаций:

• в отопительных приборах, при заполнении сети всегда скапливается воздух. Отсюда рекомендация — установить дефлекторы на каждую батарею;
• П-образные компенсаторы и откидывающиеся вверх байпасы также могут накапливать воздух.Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
• Иногда в технических помещениях размещают самодельные регистры или бухты, сваренные из стальных труб. Здесь также нужен воздухоотводчик;
• других элементов системы расположены в наивысших точках.

Для справки. Практически все современные отопительные приборы продаются с монтажными комплектами, в состав которых входят краны Маевского.

Следует отметить, что автоматические воздуховыпускные клапаны необходимо устанавливать в самых высоких точках вертикальных стояков, возле котла и в коллекторных распределителях теплых полов.Эти устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их использование связано с тем, что в некоторых местах существует постоянная опасность скопления воздуха и их сложно удалить вручную.

Такие форточки еще называют «автоматическим краном Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от описанных выше ручных устройств. Изделие представляет собой корпус с поплавком внутри.Последний механически соединен с игольчатым клапаном посредством рычага. Камера, в которой расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.

В нормальном режиме камера заполняется водой, и принцип действия автоматического крана — реагировать на понижение ее уровня. Когда вода уходит, вытесненная воздухом, поплавок опускается, и рычаг открывает игольчатый клапан. Воздушная смесь выходит из камеры под давлением теплоносителя, ее уровень снова повышается, и клапан закрывается.

На самом деле установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система собирается из полимерных труб, то для вставки устройства необходимо установить один дополнительный штуцер и вкрутить в него метчик. Со стальными трубами это сделать несколько сложнее; здесь вам понадобится слесарный инструмент, а возможно и сварочный аппарат. Устройство для отвода воздуха из радиаторов установить проще, для этого нужно просто вкрутить его в верхнюю заглушку, закрывающую горизонтальный канал последней секции.В этом случае вентиль располагается на стороне, противоположной присоединению радиатора к подающему трубопроводу.

Заключение

Несомненно, работа крана Маевского чрезвычайно важна и необходима для любого водяного отопительного контура. Растворенный в воде кислород губительно сказывается на долговечности котла, а воздушные пробки в сети способствуют перегреву и недогреву различных участков труб и аккумуляторов. Устройства удаления воздуха избавляют нас от множества проблем при очень низкой стоимости.

Воздух регулярно накапливается в радиаторах.

Воздушные пробки препятствуют циркуляции жидкости в радиаторах, что сводит коэффициент теплопередачи к нулю.

По этой причине радиаторы не могут достаточно хорошо прогреться, становятся холодными, и в помещении создается дискомфорт.

Для чего нужен воздухоотводчик?

Мастера всегда старались решить эту проблему, каждый как мог.

Самым продвинутым выбором был патрубок, приваренный в самом верху.

Были изобретены и другие приемы, но все это было не идеально и неудобно в использовании.

Для того, чтобы система заработала в полную силу, из нее нужно стравить воздух.

Удобнее всего это делать с помощью крана Маевского ().

Первая неавтоматическая модель прибора была разработана еще во времена Советского Союза.

Для использования дефлектора требовались специальные инструменты.

Сейчас такие конструкции не популярны.

В магазинах современной сантехники можно купить автоматический смеситель Маевского для радиаторов отопления.

Стоит, не дорого , но может значительно облегчить жизнь тем, у кого в доме отопление за счет центральной системы отопления.

Устройство выполнено в классическом исполнении

Деталь имеет небольшой металлический корпус ( лучший вариант — латунь ) с миниатюрной воронкой.

С одного конца изделия нарезается резьба для установки на проем радиатора, с другого — патрубок с винтом.

Поскольку заслонка устанавливается вместо ограничителя на отопительном приборе, она устанавливается в то время, когда в системе нет воды.

Устройство имеет уплотнительное кольцо , это необходимо для обеспечения герметичности устройства. А крышка, в большинстве случаев, сделана из пластика или нейлона.

Клапаны воздушные , как правило, изготовлены из латунного сплава (не подвержены процессам коррозии).

Сам каркас сделан из латуни, а сверху, как правило, находится пластиковая обшивка.Во внутренней части изделия находится игольчатый клапан из нержавеющей стали.

Современный рынок предлагает широкий ассортимент изделий аналогичных механизмов от разных поставщиков.

Есть образцы, у которых пластиковая рамка вращается горизонтально, у других отверстие вращающегося кожуха расположено непосредственно на краю гайки игольчатого клапана.

Концепция работы определяется внутренней структурой. В крышке устанавливается кран Маевского — заглушка на торце аккумулятора или в самой высокой точке системы отопления.

Игла дросселя , находящаяся в сердечнике, перемещается внутри рабочей сферы, и запорный элемент запускает механизм.

Положение блокирующего винта устанавливается вручную или с помощью крестообразной отвертки.

Многие производители комплектуют свою продукцию квадратным ключом.

Это значительно упрощает регулировку крана.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана сложно дотянуться отверткой или рукой.

Иногда батареи размещают в недоступных местах помещения (глубокая ниша).

Концепция воздушного режима позволяет понять, зачем нужен кран Маевского. Без него вынуть вилку из системы отопления иногда бывает очень сложно и крайне неудобно.

Мастера советуют вмонтировать аналогичный прибор в каждую систему отопления.

При выполнении работ по установке дефлектора необходимо придерживаться следующих рекомендаций:

• если теплоноситель подводится снизу вверх, то воздушный клапан можно устанавливать только на радиаторы верхних этажей;
• при выполнении в доме горизонтальной разводки на каждую батарею будет целесообразно установить кран Маевского.

Иногда устройство также устанавливают на полотенцесушитель .

Конструктивные особенности

Автоматический вариант, намного удобнее в использовании, чем обычно. У него более замысловатый дизайн.

Болт заменен механизмом с:

Выпускное отверстие находится в нижней части приспособления.

При снижении уровня охлаждающей жидкости поплавок начинает на это реагировать.

Опускается, открывает игольчатый клапан, и воздух тонкой струйкой выходит наружу.

Автоматическая версия имеет следующие особенности:

• определить автоматику по перпендикулярному положению,
• устройство может работать без вмешательства человека,
• нет необходимости подставлять таз для слива жидкости, так как при повышении уровня воды отверстие закрывается автоматически;
• может устанавливаться в системе «теплый пол» и в непосредственной близости от отопительного котла;
• элементы механизма чувствительны к качеству охлаждающей жидкости,
• дороговизна товара.

Так как качество жидкости отследить не получится, да и чистить прибор каждый месяц не захочется.

По этой причине устройство потечет, и со временем может вызвать наводнение в квартире.

Помимо прочего, центральное отопление характеризуется частыми перебоями в подаче теплоносителя.

В такой системе собирается гораздо больше. лишнего воздуха, чем в случае автономного приточного воздуха (про обогрев частного дома тепловым насосом читайте).

Выпуск воздуха через 2-миллиметровое отверстие занимает очень много времени.

Это тоже аргумент, чтобы не монтировать автокран Маевского на старые чугунные батареи (о современных радиаторах отопления читайте в статье).

Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна выдерживать высокие температуры (до 150 градусов).

Воздухозаборники, оборудованные предохранительным клапаном , также устанавливаются в трубопроводных системах из ПВХ.

Установив клапан, вы предотвратите разрыв чувствительной конструкции от гидроудара.

Как установить в аккумулятор

Для установки крана Маевского нужно просто вкрутить подходящую модель в пробку радиатора с обратной стороны водопровода.

Так как размеры пазов на изделиях стандартные , нужно подбирать приспособление так, чтобы резьба совпадала.

Если конец батареи () снабжен заглушкой без резьбы, ее необходимо заменить.

На чугунной пробке можно легко сделать подходящее отверстие своими руками. Сначала нужно просверлить проем изнутри, а затем вырезать пазы снаружи.

Для этого понадобится электродрель, сверло на 9 мм и метчик с гаечным ключом.

Помните! Пробка имеет левую резьбу, а клапан — правую. Чтобы заглушка не ослабла в процессе установки, ее необходимо удерживать разводным ключом.

Вы должны знать! При накручивании клапана Маевского заглушка откручивается. При откручивании дефлектора ограничитель затягивается сильнее.

При установке устройства для усиления резьбовых соединений используйте специальную резиновую или силиконовую прокладку.

Некоторые сантехники используют фум-ленту для труб () или льняную ленту — в этом нет необходимости.

Будьте внимательны при выборе.

Присмотритесь к изделиям, на них не должно быть дефектов.

Некачественные изделия при установке треснут.

Помните! При большой инерции механизма может заклинивать.

Тогда придется менять не только кран, но и ограничитель радиатора.

Что нужно знать при выборе

• Это настолько надежная и продуманная конструкция, что ничего не нужно добавлять.
• За знаменитую торговую марку платить больше не нужно, но слишком дешевая продукция должна вас насторожить.
• Корпус смесителя из стали и пластика менее надежен, чем из латуни и нержавеющей стали.
• Все краны выпускают воздух одинаково медленно. Подумайте, какой механизм вам будет удобнее откручивать.
• Спросите, дадут ли они вам гарантию на товары данного просмотра.

Выход

Кран Маевского — механизм достаточно простой и недорогой. Установив смеситель на систему отопления своей квартиры или частного дома, вы значительно продлите срок его службы.

Включив аккумулятор, открыв кран Маевского, посмотрите видео, как это правильно сделать.

Мы отправим вам материал по электронной почте.

Часто неисправность системы отопления возникает из-за скопившегося воздуха. Созданные заглушки предотвращают движение теплоносителя по контуру. Это снижает эффективность всей системы отопления. Для устранения подобных проблем был создан кран Маевского, принцип работы которого — отвод воздушных масс.Это устройство устанавливается в верхней части аккумуляторных батарей и управляется как автоматически, так и вручную.

Такое устройство представлено множеством типов, различающихся по способу применения и конструкции.

Воздушные пробки возникают в следующих ситуациях:

• при установке новой системы отопления;
• при сливе воды с автомобильных дорог и проведении ремонтных работ;
• при установке радиаторов;
• при наличии коррозионных процессов;
• с утечками в цепи.

Автоматический смеситель Маевского изготовлен из латунного материала, который отличается устойчивостью к ржавчине. Устройство состоит из корпуса с игольчатым клапаном конического типа. Клапан управляется заглушкой, установленной снаружи. В закрытом состоянии такой клапан не пропускает охлаждающую жидкость. Вращение винта помогает выпустить скопившийся воздух.

Все устройства различаются сечением внешней резьбы, что позволяет выбрать вариант по размеру.Для настройки таких устройств используется отвертка или разводной ключ. Такие изделия изготавливают чаще всего из латуни, поскольку такой материал отличается устойчивостью к проявлениям агрессивной среды.

Воздухоотводчик может иметь разную конфигурацию, но принцип работы крана Маевского во многих моделях схож. Клапаны подбираются по диаметру и устанавливаются в аккумуляторные отсеки. При горизонтальной установке такие устройства крепятся к каждой батарее.

Полезный совет! Установка кранов Маевского на радиаторы отопления потребуется, если в конструкции есть секции, находящиеся ниже места подключения устройства.

Разновидности крана Маевского: фото разных моделей

Воздухоотводчики бывают нескольких типов:

• ручной кран Маевского представляет собой простое устройство. При обнаружении неравномерного нагрева устройство открывается специальным ключом. Затем, после того, как воздушные пробки вылезут, клапан поворачивают обратно;

• ручного управления автоматом нет.Такие изделия изготавливаются из латуни и имеют цилиндрическую форму. Более того, в изделии отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок. Механизм при образовании воздушных пробок начинает двигаться и воздействует на открытие устройства;

• Принцип работы крана Маевского со встроенным предохранительным механизмом отличается от обычного пневмораспределителя. Предохранительный клапан регулирует напор. Если показатель превышает допустимые параметры, то срабатывает клапан и принудительно выпускает охлаждающую жидкость.Это позволяет избежать гидроудара конструкции. Такой вариант отлично подходит для металлопластиковых или полипропиленовых трубопроводов.

Что нужно учитывать при выборе устройства?

Перед установкой крана Маевского обратите внимание на определенные параметры радиаторов отопления. Для схем централизованного отопления целесообразно использовать ручные устройства, позволяющие при необходимости стравливать воздух. Автоматические краны лучше всего устанавливать при наличии автономной системы отопления.

В централизованных системах охлаждающая жидкость сильно загрязнена, что будет влиять на постоянное засорение отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но важно следить за чистотой теплоносителя. Если механизм установлен на батарее, которая стоит в нише в стене, то регулировка станет затруднительной из-за недоступности регулировочного винта. В этом случае можно использовать специальный ключ, который находится в одной плоскости с аккумулятором.

Многие системы отопления до сих пор построены на чугунных батареях. В этом случае можно использовать ручную модель крана Маевского для чугунных радиаторов или автоматов из латуни.

Как осуществить правильный монтаж крана Маевского?

Установить кран Маевского не так-то просто без специальных знаний. Важно, чтобы прокладка для установки такого устройства была силиконовой или резиновой. Устанавливая такое устройство, следите за тем, чтобы клапан был такого же размера, как и входной.

Устройство крепится к радиатору в верхних секциях, при этом отверстие под горячую воду размещается на противоположной стороне. Установка включает в себя следующие этапы:

• перед работой необходимо освободить систему от воды;
• новейшие батареи имеют слоты под краны. Если есть заглушки, водопроводный кран следует установить так, чтобы отверстие было отвернуто от стены и спускалось вниз.

При присоединении дефлектора к «б / у» аккумулятору в заглушке делают прорезь и нарезают в ней резьбу.Затем подключается основное устройство при помощи ключа для крана Маевского.

Установка автоматического дефлектора: принцип работы

Автоматические изделия имеют герметичный латунный корпус. Внутри механизма установлен поплавок, который соединен со сливным клапаном. Такое устройство будет работать только с открытым запорным колпачком. Перед работой крышка откручивается на несколько оборотов.

Принцип работы автоматического дефлектора для отопления зависит от конкретного вида продукции.Всего существует три типа устройств:

• прямые модели устанавливаются вертикально;
• угловые устанавливаются под определенным углом;
• специальные приспособления для радиаторов.

При использовании некачественной охлаждающей жидкости выпускное отверстие для воздуха может быть забито, что приведет к неплотной посадке клапана.

Применение и принцип работы крана Маевского, рекомендации по эксплуатации

• Состав и принцип работы крана
• Как удалить воздух из системы отопления
• Советы по эксплуатации крана Маевского

Кран Маевского — это устройство, которое используется для освобождения системы отопления от воздушных масс, нарушающих теплопередачу.Открывать и закрывать его можно отверткой или специальным ключом. Кран Маевского, принцип работы которого гениально прост, применяется на практике уже более 80 лет. И именно своей простотой он заслужил доверие потребителей.

В соответствии с государственными стандартами это устройство называется игольчатым воздушным клапаном радиатора. А журавль Маевского — это народное имя.

Состав и принцип работы крана

Устройство крана Маевского не позволяет каждому открыть его в любой момент.Делается это в разумных целях, так как если открыть ее легко и удобно, то все начнут сливать воду из аккумуляторов (особенно жители районов без горячего водоснабжения), а это вызовет теплопотери. К тому же такая конструкция защищает от детских шалостей.

В состав кранового сооружения Маевского входят:

• корпус;

Винт

• в виде конуса.

Журавль Маевского со специальной ручкой. На картинке показано сливное отверстие.

Обе части плотно соединены. Чаще всего их делают из латуни. Этот металл не подвержен коррозии, что позволяет устройству служить долго. Выход воздушных масс осуществляется через отверстие в боковой стенке корпуса диаметром 2 мм. Когда клапан открывается, выходит воздух.

Видео:

Очевидно, что из-за чрезвычайно малого диаметра воздуховыпускного отверстия это слабое место в кране, так как он может забиться, но его легко чистить. Для этого нужно при помощи обычной иглы открыть вентиль и освободить отверстия от засора.

Краны

Маевского можно открыть разными способами — специальным ключом, отверткой, гаечным ключом или всеми этими способами одновременно. Также есть краны, которые открываются специальной ручкой без каких-либо инструментов.

Кран Маевского для отвертки или ключа, установленного в радиатор

Есть еще автокраны Маевского и принцип их действия аналогичен. Только автомат открывается сам при появлении воздуха в охлаждающей жидкости. Устройство реагирует благодаря наличию внутри него отсека с пластиковым поплавком.Когда отсек заполнен воздухом, поплавок открывает воздуховыпускное отверстие с помощью пружинной конструкции. Когда нет воздуха, поплавок закрывает клапан.

Автоматическая версия подходит, когда отопление устанавливается в труднодоступных местах или когда требуется частый отвод теплоносителя от воздуха.

По законам физики воздух в трубах стремится вверх. Поэтому монтаж крана Маевского следует проводить на последних этажах и на верхней части радиатора.Иначе эффекта от него не будет.

Два положения автоматического крана Маевского — открытое и закрытое.

Как удалить воздух из системы отопления

Простота конструкции подразумевает удобство эксплуатации, но перед использованием крана Маевского нужно позаботиться о чистоте процедуры — чтобы не затопить соседей и не испортить пол, нужно подготовить ведро.

Видео:

Для выпуска воздуха из радиатора отопления необходимо:

• Подставьте ведро под сливное отверстие, чтобы вода в случае вытекания не упала на пол.
• С помощью специального ключа, отвертки или глухого ключа поверните вентиль на один оборот против часовой стрелки.
• После этого должно появиться характерное шипение, свидетельствующее об выпуске воздуха из труб.
• Тогда пойдут капли воды. Как только вода потечет струйкой, следует затянуть вентиль, повернув его по часовой стрелке.

Необходимо помнить, что чем позже вы закроете кран Маевского, тем больше воды потечет из системы отопления.Это грозит затоплением и низкой эффективностью теплоносителя. Поэтому при удалении воздуха из труб всегда нужно находиться рядом.

Видео:

Советы по эксплуатации крана Маевского

• Если в системе отопления скопилось много воздуха, то для ускорения процесса можно повернуть кран не на 1, а на 1,5-2 оборота.

Если вы полностью открутите конусную деталь, тогда будет трудно вставить ее на место из-за давления воды.Так что не переусердствуйте.

• Если система отопления работает с насосом, который принудительно прокручивает теплоноситель по трубам, перед с помощью крана Маевского необходимо его отключить. Приступить к процедуре можно уже через 5 минут после этого. В противном случае не удастся эффективно отвести воздушные массы.
• Не рекомендуется устанавливать автоматические краны Маевского в условиях загрязненного теплоносителя. Он часто забивается, и его необходимо очистить.
• В центральном отоплении следует использовать краны ОМЕК Маевского или бытовой МС-140.Они способны выдерживать перегрузки до 15 атмосфер, которые обычны в таких системах. Их также можно использовать на старых чугунных радиаторах.

Как работает кран?

Подумайте о самом высоком здании, которое вы когда-либо видели. Это был Эмпайр-стейт-билдинг? Монумент Вашингтона? Может, это была Шанхайская башня. Задумывались ли вы когда-нибудь, как люди строят такие высокие строения? Подумайте, как высоко им нужно перемещать тяжелые балки и огромные стеклянные панели.Как они до сих пор получают все эти строительные материалы?

Если вы когда-нибудь видели строящееся здание, вы знаете, что это делается с помощью крана. Эти высокие машины используются для поднятия всех этих тяжелых частей здания высоко в воздух. Во многих крупных городах краны являются такой же частью горизонта, как и сами высокие здания. Но как они работают?

Краны можно встретить на строительных площадках по всему миру. Посетите место, где строят высокую башню, и, скорее всего, найдете башенный кран.

Башенные краны стоят на одном месте и поднимают большие грузы на большую высоту. Без них было бы очень сложно поднимать тяжелые строительные материалы и оборудование. Бетонные и стальные балки слишком тяжелы, чтобы строители не могли подниматься по лестнице. Вместо этого они загружают эти предметы на кран и осторожно ставят их на место.

Высокая часть крана, которая торчит в воздухе, называется мачтой. Похоже на мачту на корабле! Но вместо флага или паруса эта мачта поднимает стройматериалы.Для этого он должен опираться на большое тяжелое основание. Например, мачта башенного крана обычно прикрепляется болтами к большой бетонной площадке, которая может весить до 400 000 фунтов!

В верхней части мачты вы найдете редуктор и двигатель, которые позволяют крану вращаться. Вы также найдете рабочий рычаг, рычаг механизма и кабину оператора.

Рабочий рычаг называется гуськом. Он длинный и горизонтальный. В гуське используется тележка для переноски груза. Стрела короче гуська.В нем находятся двигатели крана и большие бетонные противовесы, которые помогают сбалансировать нагрузку. Наконец, в кабине оператора находятся электронные органы управления краном.

Краны

сочетают в себе простые машины для подъема очень тяжелых предметов. В кранах с балансиром балка крана уравновешивается в точке, называемой точкой опоры. Это позволяет поднимать тяжелые предметы с относительно небольшой силой. Таким образом, кран-балка действует как простой рычаг. В кранах также используется шкив — еще одна простая машина.Башенные краны часто имеют более одного шкива. Это помогает ему многократно поднимать тяжелые предметы.

Используя научные принципы, лежащие в основе простых механизмов, таких как рычаг и шкив, краны могут умножать меньшие силы для подъема тяжелых грузов на большую высоту. Как тяжело? Большие краны нередко поднимают грузы весом почти 40 000 фунтов!

Стандарты:

NGSS.PS2.A, NGSS.PS23.C, CCRA.L.3, CCRA.L.6, CCRA.R.1, CCRA.R.2, CCRA.R.10, CCRA.W.2, CCRA.W. 9, CCRA.L.1, CCRA.L.2, CCRA.SL.1, CCRA.SL.2

Строительные краны

способов избавления от воздушных пробок, назначение и установка автоматического клапана.Как удалить воздух из аккумулятора, если нет крана Маева Как удалить воздух из аккумулятора

Настали холодные времена и в каждом доме давно есть система отопления. Современные радиаторы настолько удобны и практичны, что многие уже забыли, как можно было обогреть дом без маленьких, компактных и удобных батареек. Но даже у отопления есть свои недостатки. Первый — это очень сухой воздух, который можно увлажнить с помощью специального увлажнителя на батарейках. Во-вторых, есть много технических вопросов, одну из которых мы сегодня обсудим.

Что такое воздушность аккумулятора и как ее определить?

Если вы заметили, что батареи не нагреваются на полную мощность, хотя вчера вся система работала нормально и в доме было тепло, проблема, скорее всего, в том, что вам просто нужно выпустить воздух из не совсем горячей батареи. Эта статья подробно расскажет, как удалить воздух из аккумулятора.

Перед выпуском воздуха необходимо убедиться, что это действительно причина отказа системы.

Сначала проверьте все батареи: если они все слишком холодные или наоборот слишком горячие, может быть проблема непосредственно в ТЭНе или возможно в батареях скопился другой осадок.Также следите за тем, чтобы из батарей не капала вода. Возможно, есть течь в аккумуляторе, тогда нужно просто отключить систему отопления и.

Если в результате предпринятых действий ситуация не изменилась, возможно, гайка подверглась коррозии и ее необходимо заменить. Бывают случаи, когда на верхних этажах батареи остаются холодными, а на нижнем этаже батареи очень хорошо нагреваются. В таких случаях желательно вызвать мастера, который специализируется в этой сфере.

И если в результате детального осмотра системы обогрева вы не обнаружили никаких других проблем, кроме того, что какая-то батарея частично или полностью остыла, то вам просто нужно понять, как спустить воздух из батареи.

В частных домах с автономной системой отопления иногда возникает необходимость слить воду с помощью расширительного бака, который всегда находится в самой высокой точке системы отопления.

После того, как вода слита, подождите немного, а затем открутите кран на расширительном бачке. Практически всегда заглушка выходит сама по себе при повышении температуры радиатора. Если эти действия не привели к желаемому результату, доведите до кипения воду в системе отопления и тогда шлюз обязательно вылезет наружу.

Также учтите, что в местах перегиба трубопровода может образоваться воздушный затор, по этой причине при установке системы отопления необходимо соблюдать оптимальное расстояние направления откосов при прокладке трубопровода.

Если фактический уклон трубы отличается от проектируемого или трубопровод образует петлю, то необходимо установить дополнительные вентиляционные клапаны.

Подробнее: Утеплитель для труб отопления — выберите лучший вариант

Современные производители радиаторов отопления порой бывают не очень добросовестны в области своего производства, и в результате мы получаем некачественный радиатор, который может принести дополнительную головную боль .А все потому, что сколько бы вы ни стравливали воздух из батареи, изготовленной не по стандартам, воздух в ней будет бесконечным. Ведь сам материал радиатора способствует образованию газов. Есть только одно решение этой проблемы — купить новый качественный аккумулятор.

Если формат видео инструкции вам ближе, смотрите видео ниже. Там все показано пошагово.

Надеемся, что материал был вам полезен. Пожалуйста, нажмите на кнопки социальных сетей ниже.

Теплые домашние и не воздушные батарейки!

Отопление включено, а аккумулятор в доме еще холодный? Показания манометра на приборной панели автомобиля выше, чем обычно? В обоих случаях существует вероятность скопления воздуха в батарее или радиаторе, что мешает их нормальной работе. К счастью, эту распространенную проблему легко исправить. С помощью нескольких простых инструментов радиатор в вашем автомобиле или аккумулятор в вашем доме скоро будут делать то, для чего они предназначены, — эффективно рассеивать тепло.

Ступеньки

Удаление воздуха из аккумулятора в вашем доме

Проведите диагностику аккумулятора. В верхней части АКБ — именно оттуда нужно выпустить воздух — идет холодный воздух. Поэтому при включении отопления (или при включении тепловых сетей) либо вся батарея, либо ее верхняя часть будет холодной, а нижняя — горячей. К сожалению, полностью холодный аккумулятор может указывать на другие проблемы (они описаны ниже — прочтите их, прежде чем продолжить).В противном случае необходимо удалить воздух из аккумулятора. Будьте осторожны — батарейки могут быть очень горячими. Защищайте руки при проверке температуры батареи.


Найдите ключ радиатора. Если вы решили выпустить воздух из аккумулятора, сначала нужно найти что-нибудь, чтобы открыть «воздушный клапан». Найдите небольшой клапан вверху на одной стороне батареи. Этот клапан обычно имеет небольшую квадратную деталь, которую можно повернуть для регулировки клапана. Радиаторный ключ — это недорогой металлический инструмент, который требуется для открытия и закрытия воздушных клапанов.Купить их можно практически в любом строительном магазине. Найдите гаечный ключ для радиатора, который подходит по размеру для вашей батареи, или поищите в своем наборе инструментов небольшой гаечный ключ или любой другой инструмент подходящего размера для поворота клапана.

• В некоторых современных батареях клапаны устроены так, что их можно поворачивать с помощью обычной отвертки с плоской головкой. Многие аккумуляторы имеют краны Маевского с игольчатым запорным вентилем. Чтобы открыть такой вентиль, нужно вставить ключ в специальную резьбу, и медленно повернуть его против часовой стрелки.
• Прежде чем продолжить, убедитесь, что у вас есть ключ для радиатора, отвертка или гаечный ключ (вам может потребоваться несколько инструментов) — в основном то, что позволит вам открыть клапаны на каждой батарее в вашем доме. Когда дело доходит до вентиляции, лучше всего удалить воздух из всех батарей в доме.

Чаще всего проблем нет. Но иногда в доме внезапно становится холодно или в радиаторе отопления раздаются странные звуки. Что бы это могло быть? К сожалению, в этом случае в системе отопления есть воздух, а значит, необходимо удалить воздух оттуда.Сегодня вы узнаете, как это сделать без крана Маевского.

Воздушность в батарее: что это и как определить

Что такое воздушность в батарее отопления? Под этим понятием подразумевается скопление воздуха, причем чаще всего в верхней части радиатора отопления. Такая ситуация становится проблемой и довольно распространена для тех, кто живет в многоэтажных домах на одном из верхних этажей. Причин такой проблемы может быть несколько:

• Проведение ремонтных работ на участке / на смежных этажах.Если работы проводились с трубами отопления в жилом помещении, велика вероятность попадания в систему небольшого воздушного потока.
• В некоторых секциях произошла утечка охлаждающей жидкости (это означает, что для устранения утечки требуется немедленная проверка системы).
• Особенность системы теплых полов. Проблема воздухобезопасности в системе действительно является частой картиной при наличии системы теплого пола, особенно если она имеет сложную схему и много ответвлений.

Чугунная батарея

• Вода с высокой температурой содержит воздух, и чем чаще она обновляется в системе, тем больше вероятность возникновения проблемы.
• Если появление воздушной «пробки» совпадает по времени с запуском общей теплотрассы, скорее всего, воздушность вызвана запуском системы.

Совет. Если вы живете в частном доме, то в принципе не стоит особо переживать за воздушность системы (если она небольшая), дело в том, что в частных системах отопления теплоноситель чаще всего меняется крайне редко, что означает, что воздух должен быть выпущен сам по себе в течение нескольких дней.

Определить наличие воздушной пробки достаточно просто. Например, если температура воды в батарее резко упала или батарея остыла лишь частично, она может даже начать булькать — все это признаки воздушности.

Спуск воздуха без крана Маевского

Большинство домашних радиаторов имеют специальное приспособление, которое помогает максимально упростить задачу стравливания воздуха — или автоматический клапан.

А вот вопрос: что делать, если на батарее такого устройства попросту нет? Если у вас перед глазами предстала именно такая картина, скорее всего, они установлены у вас в доме.На такие аккумуляторы часто устанавливают простую вилку, которую накручивают на паклю, покрытый краской. Кроме того, его также покрыли слоем краски при покраске батарей отопления.

Кран Маевского

Его сложно снять, чтобы получить доступ к охлаждающей жидкости, находящейся в системе. По этой причине самый простой выход из ситуации — связаться с соседями с верхнего этажа дома (у них на батарее наверняка будет кран Маевского).А если соседи, например, уехали или вы сами арендатор последнего этажа и там нет крана? В этом случае придется прибегнуть к «старомодному» способу стравливания воздуха из системы отопления.

Итак, нужно запастись тазом, ведром и множеством тряпок. К тому же (голыми руками эту «преграду» не взять) понадобится разводной ключ для откручивания пробки и какой-нибудь растворитель для краски. Иначе вы просто не сможете сдвинуть вилку с «мертвой» точки.

Итак, сначала нанесите растворитель на место установки заглушки и подождите 15 минут. После этого осторожно начинайте перемещать разводной ключ по резьбе, пока пробка не начнет подавать. Вы услышите, как воздух начнет кровоточить. Когда звук стихнет (признак нехватки воздуха), обязательно намотайте на вилку слой «фумки» и вставьте ее на место. При желании можно слегка закрасить место соединения вилки с аккумулятором.

Совет. Перед началом работ желательно для безопасности работы закрыть стояк, иначе достаточно резким рывком вы полностью открутите заглушку и воду из АКБ остановить не удастся.

Вы узнали, насколько быстро и достаточно просто можно справиться с задачей стравливания воздуха из радиатора отопления в отсутствие крана Маевского. Удачи!

Установка крана на аккумулятор: видео

Эта статья о том, как удалить воздух из системы отопления и как предотвратить его повторное проветривание. В нем я расскажу о решениях для разных схем отопления и разного уровня подготовки читателя, о причинах появления воздушных пробок и предупреждении их образования.

Выпуск воздуха при запуске нагрева.

Чем это плохо

1. Чем вредна воздушная пробка в контуре водяного отопления?


Основная опасность заключается в том, что он способен полностью остановить циркуляцию во всем контуре или в его отдельном участке. Перепад давления в типовой системе отопления многоквартирного дома между смесью после водоструйного лифта и обратной (то есть в начале и в конце отопительного контура) не превышает 0.2 кгс / см. На отдельном стояке это действительно соответствует давлению в несколько сантиметров водяного столба.

Распределение давления в элеваторном агрегате.

Этой разницы недостаточно, чтобы преодолеть разницу в плотности воздуха и воды. В результате верх стояка остается воздушным, и циркуляция в нем теплоносителя невозможна. Последствия — отсутствие отопления в квартирах, а в самые первые же сильные морозы — разморозка участка отопительного контура.

Чугунная батарея раздавлена ​​льдом.

Мало того: в большинстве многоквартирных домов советской постройки до сих пор используются черные стальные трубы для отопления. Его контакт с воздухом в условиях повышенной влажности резко снижает ресурс трубопровода. Коррозия, знаете ли.

Откуда берется воздух

1. Откуда берутся воздушные батареи? Разве контур не следует заливать круглый год?


Обязательно.На этот счет есть строжайшее предписание «Теплосетей», отвечающих за работу системы центрального отопления.

Только

— вот и проблема! — кроме инструкции есть еще суровая реальность:

• Лето — время ревизии и ремонта арматуры стояков и элеваторных агрегатов. Заполните контур и стравите воздух из каждого стояка после замены каждого клапана и выдавливания, жилищная организация просто разорится из-за оплаты потребления воды, если это будет сделано;

Лето пора пересмотреть запорную арматуру на отопление.

• Квартиросъемщики в период отпусков часто озадачиваются заменой и переносом радиаторов отопления. При этом скидывают еще и стояки, а то и весь дом;
• При закрытых вентилях и охлаждении контура объем теплоносителя в нем падает. А вот физика. Стоит открыть любой вентиль — и стояк с шумом засосет воздух;
• Наконец, охлаждаемые чугунные радиаторы после прекращения нагрева часто начинают перетекать между секциями.Причина в том же тепловом расширении. После десятой — пятнадцатой течи в одном подъезде слесарь встает перед непростым выбором: провести все лето на переборке аккумуляторов с заменой прокладок или просто сбросить схему на пару месяцев, оставшихся до осени.

Утечка между чугунными секциями. Увидеть весной во всех квартирах на даче.

Как спустить кровь

Способ вентиляции отопительного контура вполне предсказуемо зависит от двух факторов:

• Из его конфигурации.Системы нижнего и верхнего наполнения устроены по-разному;
• От кого вы — съемщик одной из квартир или слесарь, обслуживающий многоквартирный дом. Это определяет вашу цель: нужно ли пробегать как можно больше стояков, не поднимаясь на верхние этажи.

Сантехник входит в подвал как администратор.

Нижнее наполнение, уровень доступа — пользователь

1. Как выглядит удаление шлюза в доме с нижним заполнением, если вы являетесь владельцем одной из квартир в многоквартирном доме?

Ключевой особенностью нижнего заполнения является спаривание стояков отопления.Выводы подачи и возврата расположены в подвале; стояки от них отсекают задвижками, после чего ставятся заглушки или краны для слива воды.

Весь воздух из нижней системы нагрева нагнетается в верхнюю часть каждой пары стояков. В квартирах на верхнем этаже или (реже) на чердаке между стояками имеется перемычка. Непосредственно на нем или в пробке радиатора одного из радиаторов стоит кран Маевского — простое приспособление, позволяющее стравливать воздух.

Кран Маевского на радиатор отопления.

Жильцу верхнего этажа достаточно повернуть кран на пол-оборота и дождаться, пока вода не потечет из него тонкой струйкой, а не шипит воздух. Если вы живете внизу, посетите соседей наверху в удобное для них время.

Если жильцы верхнего этажа не заселились или уехали, проблема решается жилищной организацией, обслуживающей дом. Ваша задача — исправить запрос на отсутствие тепла в квартире.

Если проблема не будет решена в кратчайшие сроки, вы имеете право потребовать перерасчет на отопление, поэтому жильцы обычно стараются сделать все возможное и невозможное для запуска стояка.

Пересчет на отопление производится, если ваша квартира не соответствует санитарным нормам по теплу.

Нижнее наполнение, уровень доступа — администратор

1. Как выгнать воздушные пробки из системы отопления нижнего заполнения, если вы знакомы с сантехникой и имеете доступ в подвал?

Обход всего отопительного контура. Для этого достаточно закрыть одну из вентилей отопления дома и открыть слив в канализацию, расположенную перед ним; если воздух не выходит через 5-10 минут, систему можно обойти в обратном направлении (от подачи к возврату или от возврата к подаче).

Не забудьте, закрыв слив, вернуть краны в рабочий режим: запорные краны на входе и выходе отопительного контура должны быть полностью открыты.

Шток откручен, клапан открыт.

Если проблема касается отдельных стояков, во многих случаях их также можно обойти из подвала. Закрыв вентиль на одном из парных стояков, откройте вентиль на нем. Если из-под крана выходит большое количество воздуха вместе с водой, у вас есть шанс на успех.

В первую очередь это касается пары стояков, один из которых простаивает, а на втором устанавливаются нагревательные приборы. При запуске воды для сброса из выработки в стояк холостого хода всегда происходит полное удаление воздуха.

Один из парных стояков питает радиаторы, другой простаивает.

Если на стояке вместо самосвалов есть заглушки, не отчаивайтесь, мы можем попробовать решить проблему в этом случае.

Вот два очевидных решения:

• Закройте оба стояка и после их опускания замените одну из заглушек на шаровой кран с наружной и внутренней резьбой.Незапланированные траты (цена на шаровой кран размером DN15 — DN20 порядка 100-200 рублей) вряд ли покажутся вам кошмаром на фоне отсутствия отопления;

Самосвалы

на стояках избавят вас от лишних проблем при следующем запуске.

• Закройте оба клапана на стояках и затем отвинтите одну из заглушек. Обогнав стояк до слива, остановите его и закрутите заглушку, после чего запустите в рабочий режим. Вода, висящая в относительно тонкой трубке, не даст ей собрать новую порцию воздуха.

Эта техника работает только в начале отопительного сезона, когда температура смеси на выходе из элеватора не превышает 45 градусов. На морозе вместо запуска стояка получите довольно серьезные ожоги.

Верхнее наполнение, уровень доступа — администратор

1. Как удалить воздушную пробку в системе отопления дома с заливкой сверху?


Особенностью данной системы является подача подводки размещенного на чердаке дома с обратным стоком в подвале.Каждый стояк отключается в двух точках — вверху и внизу; все стояки одинаковы и имеют одинаковую температуру на одном этаже.

Отопительный контур с верхним заполнением.

При запуске контура воздух вытесняется из радиатора, затем из стояка в приточную заправку, а затем в закрытый расширительный бачок, расположенный в его верхней точке. Открыв вентили дома, нужно подняться на чердак и на время приоткрыть кран наверху бака. После вытеснения воздуха теплоносителем циркуляция во всех стояках восстанавливается.

Справа вверху — закрытый расширительный бачок с клапаном для сброса воздуха.

Если вы далеки от секретов арматуры и арматуры, достаточно обратиться в сервисную компанию. В доме из верхнего наполнения у вас не получится самостоятельно слить воздух из аккумулятора, а вот вылить жителей верхнего этажа с чердака несложно.

Частный дом, уровень доступа — администратор

1. Что делать в частном доме, если не запускается отопительный контур или его часть?


Плохая новость в том, что универсальных рецептов не существует: отопительный контур частного дома всегда проектируется индивидуально.

Хорошая новость в том, что дизайнеры руководствуются теми же принципами:

• При принудительной циркуляции автоматические дефлекторы в системе отопления монтируются рядом с циркуляционным насосом (обычно перед ним по ходу движения теплоносителя). Воздухозаборник также может быть установлен в корпусе котла. Если в контуре есть воздух, возможно, воздушный клапан просто забит мусором или накипью;

Группа безопасности котла. По центру — автоматический воздухоотводчик.

• На индивидуальных отопителях клапан сброса воздуха устанавливается только в том случае, если они расположены над заправкой. Если заливка происходит под потолком или на чердаке, ищите воздушный клапан для обогрева в его верхней части;

Радиатор расположен под заливкой. Воздух будет вытеснен вверх.

• Каждая скоба (изгиб заполнения в вертикальной плоскости) также всегда снабжена вентиляционным отверстием. Если по какой-то причине их нет, можно попробовать перегнать розлив на слив одним из описанных выше способов.

Причиной отсутствия циркуляции часто является не воздух, а полностью или частично закрытая дроссельная заслонка на одном из нагревательных устройств или участков контура.

На фото — дроссельная заслонка на гильзе радиатора. Если он накрыт, аккумулятор будет холодным.

Безопасность

1. Чего нельзя делать при спуске воздуха ?

Человеческие фантазии поистине безграничны, поэтому я буду приводить только повторяющиеся случаи из моей практики.

Конечно, из репертуара квартирных жильцов: у сантехников есть свои причуды.

• Не выкручивайте полностью шток из вентиляционного отверстия. Его нельзя повернуть обратно под напором горячей воды;
• Не пытайтесь открутить сам гидроблок. Даже пол-оборота. Если нить оборвана, затопление квартиры станет неизбежным;

Отвинчивать вентиляционное отверстие безопасно только тогда, когда стояк упал.

• Еще худшая идея — частично открутить любую из пробок радиатора, чтобы выпустить воздух.Были прецеденты. В последнем известном мне случае 6 этажей залили кипятком.

Очень и очень неразумно.

Профилактика

1. Можно ли доработать систему отопления своими руками, чтобы не столкнуться с проблемой проветривания?


Если вы живете на последнем этаже или в частном доме, то можете.

Рецепт предельно прост:

• В автономной схеме подключить отопители по схеме «снизу-вниз».Даже если воздух скапливается внутри радиатора, это никак не повлияет на циркуляцию воды через нижний коллектор. В этом случае аккумулятор будет горячим по всему объему за счет собственной теплопроводности;

При таком подключении даже наполненный воздухом аккумулятор будет горячим.

• Установите автоматические вентиляционные отверстия в верхней части стояка или всего контура. Они редко требуют обслуживания и спускают воздух из шлюзов без вашего участия.

Автоматический воздухоотводчик вполне может заменить кран Маевского на любом аккумуляторе.

Заключение

Как видите, все проблемы воздушного отопления решаемы полностью. Подробнее о возможных решениях вы можете узнать из видео в этой статье. Жду ваших дополнений и комментариев. Удачи, товарищи!

Хладагент согревает нас в холодное время года. Однако часто возникают ситуации, когда аккумулятор полностью не прогревается. Они возникают из-за скопления воздуха в дальней части радиатора, что препятствует заполнению радиатора горячей водой.Следовательно, его нужно как-то удалить. Для этого, кран Маевского используются, принцип работы которого основан на кровотечение воздушных пробок, когда запорный клапан конуса ослаблен.

Кран Маевского устанавливается в верхней части радиатора отопления. Он может управляться автоматически или вручную. Когда клапан открывается только на пол-оборота, воздух в системе выходит наружу, освобождая место для охлаждающей жидкости. Это устройство используется на всех типах радиаторов, включая старые модели.

Воздушные пробки внутри системы отопления неизбежно возникают в следующих случаях:

• при проведении монтажа новой системы отопления;
• при ремонте системы и удалении из нее воды;
• при установке новых радиаторов;
• при утечке воздуха в систему во время ее работы;
• , когда из воды постепенно выделяются пузырьки воздуха, что является естественным физическим явлением;
• при наличии коррозионных процессов, которые сопровождаются выделением определенного количества воздуха.Особенно подвержены таким процессам алюминиевые радиаторы в городских квартирах.

Устройство и работа крана Маевского

Классический кран Маевского изготовлен из латунных сплавов, устойчивых к коррозии. Это корпус с коническим игольчатым клапаном внутри. Этот клапан Маевского управляется запорным винтом, регулируемым снаружи. В закрытом положении клапан способен надежно удерживать охлаждающую жидкость внутри радиатора. Поворот винта в сторону открывает отверстие для клапана, выпуская воздух внутри нагревателя.

Снаружи металлического корпуса часто бывает белый пластиковый кожух, что придает смесителю более благородный и современный вид. Устройство изделия может отличаться отдельными его модификациями, но принцип работы крана Маевского всегда остается неизменным. Аппараты отличаются диаметром наружной резьбы , благодаря чему можно легко подобрать подходящий вариант для любого радиатора. Есть метчики с резьбой 1 «, ¾ или ½».

Для управления регулировочным винтом используйте ключ от крана Маевского или обычную отвертку.Ключ квадратный удобен тем, что занимает мало места, позволяя управлять регулировочным винтом, даже если радиатор находится в труднодоступном месте.

В некоторых случаях краном можно управлять вообще без инструментов. Для этого достаточно повернуть вентиль вручную, обеспечив начало стравливания воздуха.

Сорта

Существует три типа дефлекторов, различающихся по принципу действия и конструкции:

1. Кран ручной Маевского … Это простейшее устройство, которым можно управлять вручную. При обнаружении неравномерного нагрева радиатора кран можно открыть ключом или любой отверткой, а затем по мере выхода воздуха из радиатора повернуть кран в обратном направлении.

2. Смеситель автоматический … Отличие автоматического крана в отсутствии ручного управления его работой. Его конструкция и принцип действия несколько отличаются от работы ручного крана. Автоматический клапан выполнен из латуни в виде цилиндра, но игольчатого клапана в его конструкции нет.Вместо этого используется пластиковый поплавок. Как работает автоматический кран Маевского? Пластиковый поплавок, в зависимости от наличия воздуха в системе, перемещается внутри клапана и контролирует открытие и закрытие клапана. Все происходит без вмешательства человека.

Принцип работы автоматического крана Маевского фото выше демонстрирует наглядно.

Все автоматические клапаны имеют ручное управление, которое можно использовать при засорении прохода.

3. Клапан со встроенным предохранительным устройством … В этом типе крана Маевского принцип его работы несколько отличается от обычного выпуска воздуха. Предохранительный клапан способен регулировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, сработает клапан и начнет принудительный спуск теплоносителя из системы отопления. Это предотвращает повреждение отдельных элементов системы в случае аварии.

Особенно актуальна установка вентиляционных отверстий с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдерживать повышенного давления.

Возможности выбора

При выборе модели устройства следует учитывать некоторые особенности радиаторов:

Как установить кран Маевского

Установка клапана производится в обязательном порядке в верхней части радиаторного устройства со стороны, противоположной потоку теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме установлена ​​вертикальная система отопления, то на радиаторы верхнего этажа устанавливают краны Маевского.Кроме того, на всех отопительных приборах, которые подводятся к стояку ниже верхней оси подключения, устанавливаются форточки.

При использовании горизонтальной системы краны монтируются на всех без исключения отопительных приборах, к которым они могут быть подключены.

Если установка крана Маевского производится на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то он размещается в верхней части наивысшей точки радиатора. Регулировочный винт направлен вверх.

Во многих ванных комнатах есть полотенцесушители, которые нагреваются теплоносителем, циркулирующим внутри них. На таких устройствах устанавливается кран Маевского для полотенцесушителя. Установка имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то уже есть место для его вкручивания в кран. Но для модели с боковым подключением необходимо его доработать. В подающую трубу врезается тройник, в который вкручивается кран. Выпускное отверстие для воздуха должно быть направлено в сторону от стены.Некоторые модели полотенцесушителей желательно оборудовать даже двумя форточками.

Порядок установки крана на радиатор

1. Перед началом установки клапана необходимо слить воду из системы.

2. Открутите крышку, расположенную в верхней части радиатора.

3. Вверните кран на место. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки.Для более надежной герметизации на резьбу крана рекомендуется накрутить ФУМ-ленту или промасленные льняные волокна.

Если кран устанавливается на старую чугунную батарею без отверстия, выполняется следующая переделка. В чугунной пробке просверливается отверстие, диаметр которого немного меньше диаметра резьбы клапана. Нарезание резьбы выполняется внутри чугунной пробки. После этого производится установка и завинчивание клапана сброса воздуха.

Особенности эксплуатации

Рассмотрим, как пользоваться краном Маевского.Для этого желательно подставить под аккумулятор какую-то емкость и запастись сухой тряпкой. С помощью гаечного ключа или отвертки стопорный винт поворачивают на четверть или пол-оборота против часовой стрелки. Воздух будет выходить из системы с шипением. Когда он выйдет полностью, вода потечет из-под крана. Необходимо дождаться, пока вода потечет непрерывно. Затем винт заглушки можно затянуть.

Если воздух успешно выпущен, а аккумулятор остается холодным, это признак засорения.Чтобы почистить засорившийся аккумулятор, придется прибегнуть к помощи сантехников.

Совет: Если в системе отопления есть насосы, осуществляющие принудительную циркуляцию теплоносителя, их необходимо выключить за 10 минут до стравливания воздуха. Когда насосы включены, воздух не будет скапливаться в верхней части радиатора, а будет проходить через систему потоком воды.

Если выпускное отверстие засорилось, его можно очистить иглой или другим острым предметом.

Если клапан не использовался долгое время, регулировочный винт может быть трудно повернуть из-за образования на нем коррозии.Если возникнет такая ситуация, воспользуйтесь аэрозольной смазкой WD-40. Уже через несколько минут после наложения на резьбу винта он легко откручивается. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушена действием на нее охлаждающей жидкости.

При необходимости замены крана Маевского используйте два разводных ключа. Одним ключом удерживайте пробку на радиаторе, а вторым откручивайте кран. Если этого не сделать, то откручивание крана может ослабить пробку и привести к потере ее герметичности.

Разобрались, как спустить воздух краном Маевского из системы самостоятельно и как управлять устройством с автоматическим управлением. Если обеспечить за этим устройством необходимый уход, своевременно проверять и чистить, устройство прослужит долго, не доставляя никаких проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра и начинается от 30 рублей.

.
