Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин. Просмотров 6.7k. Обновлено

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м2 таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Теплые полыТеплые полы

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов –  радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

  • Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
  • Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
  • Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
  • Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
  • Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
  • Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
  • Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Расход трубы теплого пола на 1 м2 таблицаРасход трубы теплого пола на 1 м2 таблица

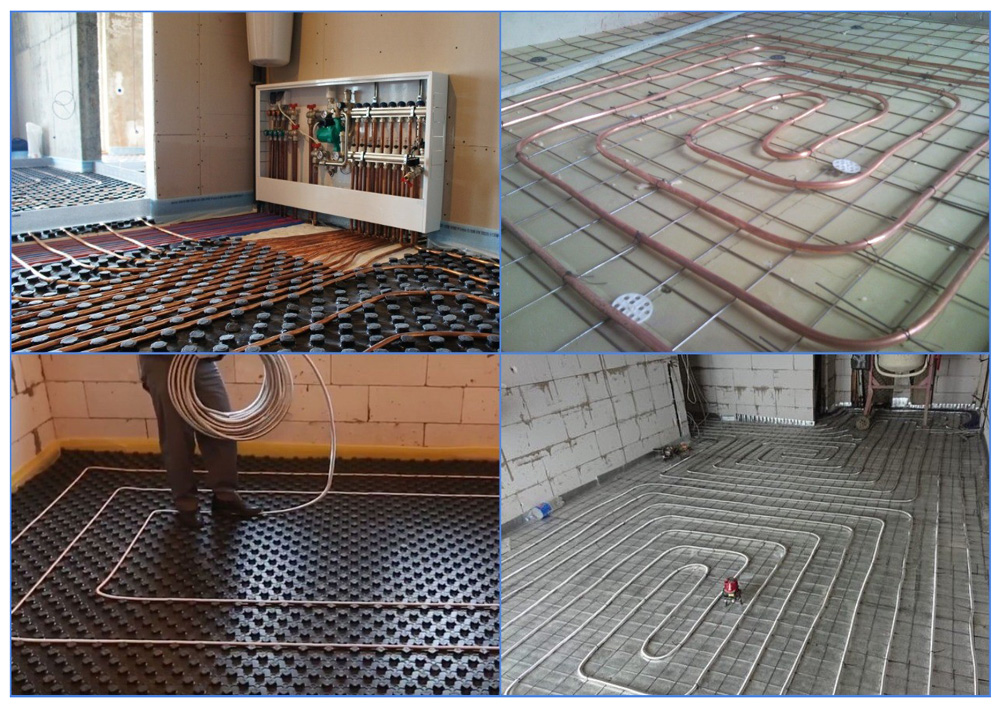

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска – стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток – высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Трубопроводы для теплого пола из меди и нержавейкиТрубопроводы для теплого пола из меди и нержавейки

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена – высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Пластиковые трубы для теплого полаПластиковые трубы для теплого пола

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

  • для жилых помещений 29 – 32 °С;
  • для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
  • для мастерских или рабочих кабинетов с активной физической деятельностью 26 – 28 °С;
  • в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 – 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С – именно его придерживаются при настройке и регулировке отопительной системы.

Схема укладки трубы теплого полаСхема укладки трубы теплого пола

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм – 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не укладывают 16 мм трубопровод длиной более 80 м, а 20 мм – свыше 100 м.

Схемы укладки трубы теплого полаСхемы укладки трубы теплого пола

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров – зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток – разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки – ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Таблица зависимости теплового потока от шага укладки, температуры теплоносителя и диаметра трубТаблица зависимости теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов – 150 мм.

Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиямиТеплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Расход трубы теплого пола на 1 м2 таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

  • общую площадь помещений в квадратных метрах под обогрев;
  • и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м2 на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м2 можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м2 площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Расход трубы теплого пола на 1 м2 таблицаРасход трубы теплого пола на 1 м2 таблица

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Расход трубы теплого пола на 1 м2: как рассчитать длину

Тёплый водяной пол уже давно является не предметом роскоши, а обыкновенным способом достижения высокого уровня комфорта и уюта в жилом помещении. При помощи такого пола можно не просто эффективно обогреть помещение, но ещё и исключить вредное воздействие на здоровье жильцов. Для обустройства в квартире или доме тёплого пола, понадобится произвести специальные расчёты. От качества выполнения этих расчётов будет зависеть эффективность установки.

Что понадобится для проведения расчёта

Тёплый водяной пол представляет собой усовершенствованную систему отопления, которая может быть как основным источником обогревания, так и вспомогательным. Их можно устанавливать как совместно с радиаторами, так и отдельно.

схема теплого пола

Для расчёта тёплого водяного пола понадобятся такие сведения, как тип помещения и его площадь. Для определения данных параметров можно воспользоваться планировкой дома, где указываются все необходимые сведения. Имеется также возможность воспользоваться таким способом, как проведение самостоятельных замеров помещения.

Имеется два способа монтажа тёплого пола в помещении. Первый способ называется настильным, и представляет он собой настил из разнообразных материалов (полистирол или древесина). Его достоинством является простота и высокая скорость монтажа. Второй вариант называется бетонным. Для его монтажа понадобится укладывать не только отопительные трубопроводы на пол, но ещё и укладывать утеплитель, а также заливать бетонную стяжку. В материале рассмотрим второй вариант монтажа тёплого пола.

тепый пол в стяжке

Не исключением являются такие случаи, когда сооружение тёплого пола осуществляется без проведения расчётов, и в итоге такая конструкция является малоэффективной.

С чего начинается проведение расчётов

Производить расчёты тёплого пола следует с особой внимательностью. Если будут допущены недочёты в процессе эксплуатации пола, то исправить их можно будет только путем демонтажа стяжки. В зависимости от вида помещения температурные показатели рекомендуется принимать со следующими значениями:

  • Для жилого помещения, куда относятся спальни, зал и кухня, температура составляет 29 градусов.
  • Участки возле наружных стен – 35 градусов.
  • Ванная – 33 градуса.
  • Для напольного покрытия из паркета рекомендуется не превышать показатель температуры в 27 градусов.

Для монтажа системы отопления рекомендуется применять трубы трёх диаметров: 16 мм, 18 мм и 20 мм. Если планируется смонтировать установку из коротких труб, то для таких целей не понадобится мощный циркуляционный насос.

Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

  • При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
  • При значении 15 см – 6,7 п.м.
  • 20 см – 5 п.м.
  • 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

  1. Площадь комнаты составляет 10 кв. м.
  2. Метраж до коллектора — 2 метра.
  3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

  1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
  2. трубы металлопластиковые

  3. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
  4. труба из сшитого полиэтилена

  5. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
  6. медные трубы

  7. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
  8. полипропиленовые трубы

  9. Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.
  10. труба стальная

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

  1. Длина контура.
  2. Равномерность распределения нагрузки.
  3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Тёплый пол: можно ли использовать в качестве основной системы отопления

Чтобы выяснить, можно ли использовать систему отопления «теплый пол» в качестве единственного источника обогрева, необходимо провести черновые расчеты. Для проведения этих расчётов понадобится определить плотность теплового потока, который будет отдавать система «тёплый пол». Для определения плотности применяется формула:

g=Q/F;

где, Q – теплопотери в помещении;

F — площадь пола, которую планируется соорудить.

Чтобы определить величину Q, понадобится учесть площадь всех окон, а также высоту потолков. Для определения величины F учитывается только тот участок пола, который будет покрываться отопительными трубопроводами.

Определить среднюю температуру теплоносителя можно по формуле:

∆T=(TR+TO)/2;

TR – значение температуры на участке входа в контур нагрева;

TO – показатель температуры, соответствующий участку выхода из нагревательного контура.

Вышеуказанные значения рекомендуется использовать в диапазоне от 30 до 55 градусов. На основании полученных значений g и ∆T производится выбор диаметра трубопровода, а также шаг при монтировании трубопровода. После этого определяется необходимая длина трубопровода для сооружения системы отопления. На основании чернового расчёта принимается решение рациональности применения системы отопления «тёплый пол», как единственного варианта обогрева помещения. Только при правильных расчётах и планировке расположения трубопроводов система отопления прослужит длительное время.

теплый водяной пол для деревянных полов

Расчет трубы для теплого пола

Вы наверняка задумывались о создании комфортной температуры воздуха в помещении, а так же и о том, как сделать пол теплым, чтобы ходить по нему босиком. Вы только представьте, что Ваш ребенок будет ходить по холодному полу, этого нельзя допускать, обязательно делайте теплый пол, тем более если на пол уложена кафельная плитка.

Содержание статьи

Водяной теплый уложенный

Водяной теплый уложенный

Задача оказывается не простая, но решаемая. Вам придется выбрать между электрическим и водяным теплым полом. В первом случае вы будете платить за киловатты, а в случае с водяным теплым полом, при условии что у вас частный дом и отапливается он мощным котлом — вы сможете легко подключить к этому котлу систему теплого пола. Как смонтировать теплый пол вы можете узнать в статье — Монтаж водяного теплого пола. Задавайте вопросы в комментариях к статье.

Для монтажа теплого пола вам понадобится труба. Чаще всего используют металлопластиковую трубу 16 диаметра. С помощью калькулятора вы сможете быстро подсчитать сколько погонных метров трубы вам понадобится под теплый пол любого помещения.Для расчетов вам понадобятся такие данные как площадь дома или помещения, а так же на какой шаг вы собираетесь прокладывать трубу.

Шаг трубы теплого пола

Шаг трубы — это расстояние между трубами.

Шаг трубы зависит от того, как утеплен пол, и какие цели вы преследуете монтируя теплый пол. Чем меньше шаг тем теплее будет пол. И если задуматься, то чем чаще шаг трубы, тем эффективнее теплый пол.

Водяной теплый пол слои

Водяной теплый пол слои

Площадь теплого пол

Площадь теплого пола — здесь необходимо посчитать полезную площадь помещения, непосредственно те участки, по которым вы ходите и хотите чтобы там было тепло. К примеру, нам не нужен теплый пол под шкафом, который мы никогда не будем двигать, а значит вычитаем площадь под шкафом.

Калькулятор расчета трубы теплого пола

Здесь вы сможете рассчитать расход трубы теплого пола, чтобы купить именно столько трубы сколько нужно.

[wpcc id=»43″]

Расход трубы теплого пола в зависимости от площади помещения*

*Подводящие трубопроводы не учитываются.



Мало рассчитать длину трубы, при монтаже теплого пола важно учитывать необходимость регулировать нагрев. Как вы знаете, при превышении температуры выше 28 градусов, такие покрытия как паркетная доска и ламинат начинают коробиться. Поэтому, установите регулятор температуры подачи воды в теплый пол.

Схемы монтажа теплого пола

Схемы монтажа теплого пола

Схемы монтажа теплого пола

Если вы рассчитываете расход трубы на теплый пол по другому, поделитесь с нами в комментариях, мы обязательно обсудим ваш вариант.

Автор статьи:

Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

Сергей Минеев — 13 декабря 2016

Печь голландка, КПД которой привлекает многих домовладельцев, идеальна для загородных домов и даже для бань. Привлекательна…

Сергей Минеев — 06 октября 2018

Золотая осень – это, конечно, здорово. Однако эта красивая пора известна не только великолепием левитановских полотен,…

Иванова Елена — 01 августа 2019

Обустройство в своем доме теплого пола позволяет в разы повысить степень комфортности проживания в нем. Сегодня…

Сергей Юшков — 21 марта 2017

Сергей ЮшковСергей Юшков

Uponor HS-Engineering Для проектирования систем водоснабжения и отопления с использованием продукции Uponor существует программное обеспечение Uponor…

Сергей Минеев — 03 января 2017

Удобство использования, экономия финансов при применении теплоаккумулятора обусловили высокую популярность данной конструкции среди тех, кто задумывается…

Сергей Юшков — 13 ноября 2013

Сергей ЮшковСергей Юшков

Конвектор отопления это отопительный прибор, в работе которого используется принцип конвективного движения воздуха в отапливаемом помещении.…

Сергей Юшков — 13 ноября 2013

В этой статье мы приведем перечень основных узлов, которые имеет в своем составе котельная на твердом…

Сергей Юшков — 26 марта 2012

Эта статья о том, как временно убрать радиатор отопления, чтобы заменить его или покрасить стену за…

Сергей Юшков — 03 апреля 2018

Практически для всех россиян отопление является жизненно важным элементом их жилища. В городских квартирах жильцам не…

Сергей Юшков — 15 февраля 2016

Лучшей заменой алюминиевых радиаторов, столь распространённых сегодня – это новейшие вакуумные радиаторы отопления. Вакуумное оборудование имеет…

Как рассчитать длину трубы для теплого пола, способы определения расходы по м2

Краткое содержание

В большинстве случаев расчет и монтаж водяного теплого пола доверяется специалистам, что объясняется сложностью процесса. Однако еще не перевелись умельцы, желающие самостоятельно создавать комфорт и уют в своем жилище. К тому же, самостоятельный монтаж теплого водяного пола способен сэкономить значительные финансовые средства.

Схема подключения к котлу водяного теплого полаСхема подключения к котлу водяного теплого пола

Схема подключения к котлу водяного теплого пола

Чтобы в процессе производства работ не тратить впустую деньги на лишнее оборудование, прежде всего, необходимо провести расчет расхода трубы для водяного теплого пола. А так как они имеют разный диаметр и материал изготовления, следует разобраться – как устроена система водяного теплого пола, и сколько факторов влияет на эту величину?

Выбор способа укладки контуров

Существует несколько способов укладки расходного материала:

  • змейка;
  • улитка.

Схемы укладки водяного теплого полаСхемы укладки водяного теплого пола

Схемы укладки водяного теплого пола

Для эффективного обогрева пола в больших помещениях, имеющих правильную прямоугольную или квадратную форму, идеальным вариантом станет укладка контура улиткой или спиралью.

Для небольших комнат или помещений, имеющих неправильную форму, оптимальным вариантом станет укладка змейкой.

Основные правила

Трубы металлопластиковые HENCO хорошо послужат для вашего полаТрубы металлопластиковые HENCO хорошо послужат для вашего пола

Трубы металлопластиковые HENCO хорошо послужат для вашего пола

К трубам, применяемым при монтаже систем водяного обогрева, предъявляются особые требования. В первую очередь они должны отличаться долговечностью, а их материал не должен подвергаться коррозии и разрушению при перепадах температур и давления. Кроме этого они должны быть устойчивыми к воздействию химикатов и микроорганизмов. Срок их службы должен составлять не менее 50 лет.

Каждый контур системы водяного теплого пола должен состоять из единого отрезка, так как в местах соединений возможно образование протечек. По этой причине весь расходный материал должен быть герметичным. Образовываться течи могут и в местах изгибов, что свойственно материалам с низкой эластичностью. Всем этим требованиям соответствуют трубы из следующих материалов:

  • металлопластика;
  • сшитого полиэтилена;
  • меди;
  • полипропилена;
  • стали.

Труба для теплого полаТруба для теплого пола

Труба для теплого пола

В соответствии с нормами, предъявляемыми к теплым полам, при их монтаже запрещается использовать чугун. Самыми лучшими считаются медь и сталь, однако они непопулярны ввиду высокой стоимости. Полипропилен так же непопулярен, как и медь. Однако его непопулярность обусловлена не высокой стоимостью, а большим радиусом изгиба, позволяющим укладывать трубы с минимальным шагом в 32 см, чего в большинстве случаев бывает недостаточно.

Оборудования для тёплого водяного полаОборудования для тёплого водяного пола

Оборудования для тёплого водяного пола

Поэтому самыми популярными на сегодняшний день являются металлопластик и сшитый полиэтилен. Причем последний обладает более высокими характеристиками. Единственным недостатком сшитого полиэтилена является плохая эластичность: такие трубы в процессе монтажа должны жестко фиксироваться на арматурной сетке. При несоблюдении этого требования в процессе эксплуатации они могут разогнуться.

Выбор шага укладки

Чтобы в процессе эксплуатации водяного теплого пола человек не ощущал дискомфорта, связанного с перепадами температур, следует произвести правильный расчет шага укладки.

Технология укладки водяного теплого полаТехнология укладки водяного теплого пола

Технология укладки водяного теплого пола

Минимальное расстояние между витками системы может составлять 10 см, а максимальное – 30 см. Как правило, минимальный показатель используется при укладке трубы вдоль краевых зон, то есть возле стен, соприкасающихся с улицей. Дальше эта величина увеличивается с разностью в 5 см: двигаясь от края помещения вглубь, расстояние между витками составляет 15 см, 20 или 25 см, но не больше 30 см.

  • Расстояние между витками системы, равное 20-30 см, применяют для промышленных помещений и складов.
  • Шаг, равный 10-20 см, используют в жилых помещениях. Однако для большинства российских регионов оптимальной считается величина в 15 см.

Расстояние между витками системы водяного тёплого полаРасстояние между витками системы водяного тёплого пола

Расстояние между витками системы водяного тёплого пола

Если не придерживаться рекомендованных параметров, человеческая ступня начнет ощущать температурный перепад.

На выбор расстояния между витками оказывает влияние и способ укладки контура. К примеру, если применяется укладка змейкой, соблюдать минимальное расстояние в 10 см вряд ли получится, так как велика вероятность образования изломов. А способ укладки улиткой позволяет соблюдать любое расстояние, так как в этом случае радиус изгиба трубы составляет 90°.


Длина трубы для теплого пола

Как рассчитать расход трубы

Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:

L=S/N*1,1, что означает следующее:

  • L обозначает длину трубы;
  • S – это показатель, определяющий площадь комнаты;
  • N – это расстояние между петлями системы;
  • 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубахРекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.

Расчет полезной площади помещения следует производить, придерживаясь определенных правил:

  • Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
  • Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.

Монтаж водяного теплого полаМонтаж водяного теплого пола

Монтаж водяного теплого пола

После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.

Итого: 18/0,15*1,1+10=142 м.

Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.

Расчет стоимости теплого полаРасчет стоимости теплого пола

Расчет стоимости теплого пола

Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.

  • При расстоянии, равном 10 см, этот параметр составит 10 м п.;
  • Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
  • 20 см – 5 м п.;
  • 25 см – 4 м п.;
  • При максимальном расстоянии в 30 см – 3,4 м п.

Определение длины контура

Для начала следует определиться, что такое контур теплого пола. Это определение относится к трубе, по которой осуществляется движение одного теплового потока. На расчет его длины оказывают влияние следующие параметры:

  • материал, применяемый при изготовлении трубы;
  • диаметр трубы.

Рекомендуемый диаметр может иметь следующие параметры:

  • 16 мм;
  • 18 мм;
  • 20 мм.

Расчёт длины для водяного теплого полаРасчёт длины для водяного теплого пола

Расчёт длины для водяного теплого пола

Не рекомендуется использовать материал с меньшим или большим диаметром, так как уменьшение или увеличение сечения оказывает негативное влияние на эффективность нагрева и работу системы в целом. Расчет длины контура надо производить с учетом следующих рекомендаций:

Особенности установки водяного теплого пола в деревянном домеОсобенности установки водяного теплого пола в деревянном доме

Особенности установки водяного теплого пола в деревянном доме

  • Наиболее распространенный диаметр сечения металлопластика равен 16 и 20 мм. В первом случае максимальная длина контура составляет 100 метров. Однако оптимальной длиной считается 80 метров. Во втором случае эта величина может составлять от 120 до 125 метров.
  • Самым распространенным диаметром для сшитого полиэтилена является 18 мм. При этом длина контура может достигать 120 метров. Однако оптимальная рекомендуемая длина ограничивается 80-100 метрами.

Как подсчитать количество контуров

Учитывая предъявляемые требования, укладка одного контура теплого пола возможна лишь в небольшом помещении. Если же площадь комнаты больше, ее надо поделить на несколько участков, придерживаясь соотношения 1:2. То есть ширина участка должна быть в два раза меньше длины. Произвести расчет количества участков в помещении можно, воспользовавшись следующими данными;

  • при шаге 15 см площадь участка должна составлять не больше 12 м²;
  • при шаге 20 см – не больше 16 м²;
  • при шаге 25 см рекомендуемая площадь участка составляет не больше 20 м²;
  • при шаге 30 см – не больше 24 м².

Таблица теплопотребление водяного теплого полаТаблица теплопотребление водяного теплого пола

Таблица теплопотребление водяного теплого пола

Если длина подводящего участка составляет больше 15 м, то к этим значениям рекомендуется прибавить еще 2 м².

На какой высоте монтируется коллектор

Коллектор для водяного теплого полаКоллектор для водяного теплого пола

Коллектор для водяного теплого пола

Как уже говорилось выше, количество расходного материала увеличивается на длину отводящего участка, то есть отрезка, идущего от пола до коллектора, который размещается на стене, в непосредственной близости к полу. Однако при его размещении надо рассчитать высоту чистового пола, включающего будущую стяжку и финишную отделку. В целом, чем меньше длина отрезка, тем он жестче.

Оптимальной длиной отводящего участка от поверхности чистового пола является высота 20-25 см. Однако если это каким-то образом отражается на дизайнерском оформлении помещения, то коллекторный шкаф можно размещать с учетом возможности его беспрепятственного открытия.

Видео: Труба для теплого пола

Калькулятор расчета метража трубы теплого водяного пола


Теплые полы

968 просмотров


Существуют строительные нормы, строго ограничивающие возможность использования для теплых полов определенного вида расходных материалов.


Печи и камины

863 просмотров


За Уралом, несомненно, знают толк в настоящей русской бане! Это утверждение не однократно было


Отопительные котлы

552 просмотров


От одной закладки топлива, угольный пиролизный котел, способен проработать 1-2 суток. При этом, обеспечивается


Печи и камины

296 просмотров


Обычные камины с открытым очагом имеют низкий КПД, и часто используются исключительно как предмет


Печи и камины

2 099 просмотров


Температура горения внутри топочной камеры при сжигании дров, достигает 1000-1200°С. При принятии решения относительно


Отопительные котлы

220 просмотров


Для обогрева помещений большой площадью, целесообразно использовать напольный одноконтурный газовый котел. Выпускаемое котельное оборудование,

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

  1. Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  2. Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  3. Расстояние от коллектора или коллекторного шкафа до точки входа.
  4. Максимальная величина контура – максимальная длина трубы выбранного вами типа.
  5. Диаметр трубы для теплого пола.
  6. Шаг укладки – расстояние между соседними трубами.
  7. Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

  • Максимально простой монтаж
  • Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

  • Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

  • Удобно покрывать прямоугольные и многоугольные площади
  • Равномерный прогрев помещения

Минусы:

  • Сложный монтаж

Улитка — спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

  • Прекрасно покрывает площади квадратной формы
  • Равномерная теплопередача

Минусы:

  • Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

  • Шк – ширина комнаты
  • Дк – длина комнаты
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

  • П – площадь помещения
  • У – шаг укладки
  • К — расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола — https://comfohouse.com/24-truba-dlya-teplogo-pola

Саморегулирующиеся 80 Вт на квадратный метр излучающего циновки теплого пола Ptc для домашней системы отопления

1. Что включает в себя система теплого пола?

Система теплого пола содержит элементы подогрева пола, термостат Wi-Fi, трансформатор (выключатель питания), теплоизоляционную плиту, зажимные зажимы, обжимные клещи и другие небольшие монтажные аксессуары.

2. Какой материал s является материалом для нагревательных элементов теплого пола?

An Нагревательные элементы для теплого пола изготовлены из высокоэффективного графенового материала, он заполнен углеродными нанотрубками, с медной проволокой, встроенной по обоим краям, что обеспечивает эффект саморегулирования PTC.

3. Что такое s саморегулирующийся теплый пол PTC?

Положительный температурный коэффициент, с повышением температуры сопротивление увеличивается, ток уменьшается. Когда температура нагревательных элементов достигает 60 ℃, ток уменьшается до 0 ℃, питание автоматически отключается. Когда температура нагревательного элемента падает, внутренняя структура восстанавливается до другой температуры. Это способ экономии электроэнергии и саморегулирования.

4. Какой пол можно укладывать поверх нагревательных элементов An Warm?

Нагревательные элементы «Теплый пол» можно устанавливать под мрамором, кварцевым камнем, керамической плиткой, деревянным полом, цементной плитой, ковром и т. Д.

5. Можно ли гвоздить нагревательные элементы? Будет работать или нет?

Можно забивать гвозди для крепления ТЭНов, по обоим краям нагревательных элементов вделана медная оплетка, можно гвоздями забивать середину ТЭНов.

6. Какая s потребляемая мощность на квадратный метр в ваттах?

Потребляемая мощность нагревательного элемента «Теплый пол» составляет 80 Вт на квадратный метр.

7. Какой размер s составляет нагревательный элемент An Warm?

Ширина нагревательного элемента 34 см, толщина 1,2 мм, один рулон 30 метров, вес брутто 13 кг.Нагревательные элементы можно разрезать на любую необходимую длину.

8. В чем s главное конкурентное преимущество системы теплого пола?

Система теплого пола является оригинальной норвежской конструкцией, проста в установке и обладает простой функцией «сделай сам». Источник питания постоянного тока, работающий без магнитного поля и без утечки, энергосбережение, низкое энергопотребление инвертора, равномерное нагревание, нулевая стоимость обслуживания.

Особенности системы теплого отопления с сейфом; сохранение энергии; здоровый; отсутствие электромагнитного излучения; Не вредит окружающей среде; долговечность; экономичный, который вы можете найти в нашей брошюре.

В отличие от других аналогичных продуктов для обогрева 220 В, система теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 0-35 В постоянного тока, это более безопасно.

Работает круглосуточно, энергопотребление 44.90 киловатт-часов, в отличие от других электропленок 220 В, расход энергии 87,70, расход тепла вдвое больше, чем у нас.

Мы также можем предоставить профессиональные инструкции по установке и долгую пожизненную гарантию.

9. Можно ли в бассейне работать на стене?

Да, его можно использовать для настенного обогрева бассейна.

10. Сколько метров потребуется, чтобы проложить 1 квадратный метр?

2.На 5 метров можно вымостить около 1 кв.

11. Какая s максимальная длина укладки каждого элемента напольного отопления?

Максимальная длина укладки на землю составляет 9 метров.

12. Имеется ли в настоящее время какая-либо сертификация системы теплого пола?

Имеются сертификаты CE и ETL.

13. Какая с максимальная температура теплого пола?

Максимальная температура нагревательного элемента может достигать 39 ℃.

14. Какой является способом подключения системы теплого пола?

Параллельно работает система теплого пола.

15. Сколько термостатов можно подключить к одному трансформатору?

К одному модульному термостату WiFi можно подключить один модульный трансформатор.

16. Какая с точность термостата?

Точность термостата составляет ± 0.5 ° C

17. Можно ли использовать термостат по Фаренгейту?

Да, он может отображать градусы Фаренгейта.

18. Какой s размер блока питания с теплым переключателем?

Есть три типа блока питания: 500 Вт, 1500 Вт, 3000 Вт, которые соответствуют площади покрытия 7, 18, 36 квадратных метров отдельно.

19. Каковы гарантия и ожидаемый срок службы каждого компонента?

Гарантийный срок без искусственных повреждений

Элементы подогрева пола: 30 лет

Трансформатор и термостат: 5 лет

20.Какая обычно используется толщина теплоизоляционной плиты и как насчет материала?

Наиболее часто используемый материал для теплоизоляции — это EPE или XPS, толщина: 3-20 мм.

.

Саморегулирующийся коврик для обогрева пола Ptc 150 Вт на квадратный метр для системы домашнего отопления

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:
Зависит от количества заказа.
Время выполнения:
15 день (дней) после получения оплаты
Настройка:

Индивидуальный логотип
(Мин.Заказ: 50 квадратных метров)

Настройка графики
(Мин. Заказ: 50 квадратных метров)

Подробнее

Индивидуальная упаковка
(Мин.Заказ: 50 квадратных метров)
Меньше

Образцы

: 7,00 долларов США / квадратный метр, 1 квадратный метр (минимальный заказ): купить образцы

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
