Рекуперация воздуха: Рекуператор воздуха — что это такое, принцип работы и его виды, плюсы и минусы

виды, принцип работы и функции

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.

Подробнее о принципе работы оборудования

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

Принцип действия:

• отработанный воздух собирается с помощью воздуховодов;




• вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу

Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

Преимущества пластинчатого рекуператора:

• эффективность до 75%;




• длительный срок беспроблемной эксплуатации системы;




• невысокая стоимость оборудования;




• простое обслуживание системы.

Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.

В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.

Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

• Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.




• Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.




• Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.




• Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.




• Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.




• Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.

Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.

Рекуператор воздуха. Виды, принцип работы, способ установки.

Рекуператор воздуха вызывает интерес уже не только у озадаченных состоянием экосистемы, но и попросту желающих сэкономить людей. Мы расскажем, какую выгоду сулят установки рекуперации, как они функционируют и в чём особенность монтажа такой системы в собственном доме.

О принципе рекуперации

Термин рекуперация происходит от латинского слова, означающего обмен, передачу чего-либо. В контексте вентиляции под этим понятием подразумевается передача тепла от вытяжного воздуха приточному без смешивания двух потоков. Первоначально интерес к устройствам рекуперации диктовался преимущественно тенденциями новаторства и перспективами экологической безопасности. Позже стало понятно, что это по-настоящему действенный способ оптимизировать энергетическую эффективность здания.

   Принцип работы рекуператора воздуха

Принцип возвратного теплообмена имеет количественное выражение. Эффективность теплопередачи тепла растёт вместе с повышением разницы температур. Также ввиду отсутствия смешивания потоков очевидно, что полноценная работа устройства возможна только при достаточно высоком отношении площади теплового контакта к массе проходящего через рекуператор воздуха.

По сути и принципу действия каждый рекуператор — это экономайзер, собирающий отходы низкопотенциальной энергии и направляющий их для совершения полезной работы. Для рекуперации тепла не свойственен высокий КПД, однако в хорошо утеплённых зданиях утечки тепла через вентиляцию относятся к основным потерям, поэтому их сокращение — важнейшая задача для обеспечения как можно более низкого теплового баланса.

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

   Пластинчатый рекуператор

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

   Трубчатые рекуператоры

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

   Приточно-вытяжная установка с роторным рекуператором

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий.

Q = S · v · 3600

где:

• Q — пропускная способность вентканала, м³/ч;
• S — площадь сечения канала, в м²;
• v — скорость потока, м/с.

K_t = (T₃ – T₁) / (T₂ – T₁)

где:

• K_t — коэффициент эффективности рекуператора по температуре;
• T₁ — температура наружного воздуха, °C;
• T₂ — температура воздуха в помещении, °С;
• T₃ — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м³/ч·м² или 30 м³/ч на каждого человека при норме обеспеченности пространством менее 20 м³/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

   ПЛК для управления вентиляцией

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

   Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Монтаж рекуператора

Сама установка и подключение рекуператора ограничиваются его механическим креплением к капитальной поверхности и стыковкой с общим вытяжным и приточным каналами. После этого места соединений герметизируются, а сам рекуператор облачается в специальный корпус, выполняющий одновременно функцию теплозащиты и шумопоглощения.

Гораздо сложнее дело обстоит с проектированием систем вентиляции, если в них предусмотрена установка рекуператора. Для канальных рекуператоров требуется прокладка двух воздуховодов в каждую жилую комнату для забора и подачи воздуха. При этом важно рассчитать живое сечение вентиляционных решёток и правильно подобрать раструбы, чтобы избежать возникновения дополнительных шумов.

   Установка приточно-вытяжной вентиляции

В структуре общедомовой вентиляции рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и санузлов обычно устраиваются в обход теплообменника из-за чувствительности последнего к грязному воздуху и высокой влажности. На такой случай можно рекомендовать установку дополнительного узла фильтрации воздуха с жироулавливающими и дисперсными фильтрами. Также можно сделать выбор в сторону многоканальных рекуператоров, конструкцией которых предусмотрено подключение вспомогательного контура вентиляции для технических помещений.

Смотрите также по теме:

   Фанкойл. Новый уровень комфорта в помещении!

   Повышение энергосбережения в бизнесе. Современный подход к технологиям.

Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

Вентиляция с рекуперацией тепла. Что такое рекуперация? Типы рекуператоров

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Рекуперация (от лат. recuperatio — обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла — это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

1. Количество помещений в доме;
2. Ожидаемое количество людей;
3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

Процесс работает круглосуточно:

• Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
• В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
• Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
• Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

• Температуру входящего воздуха;
• Скорость работы вентилятора, необходимого при воздухообмене;
• Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

• Температура поступающего воздуха в приточную установку -9◦C;
• Температура воздуха, которая подается в помещение +15◦C;
• Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).

Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

​

Технические характеристики, на которые следует обратить внимание при выборе

• Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
• При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
• Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
• Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
• Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

• При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
• Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

• Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
• Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
• Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
• Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
• Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
• Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

что это, как работает такое устройство и что представляет собой система рекуперации

Любое закрытое помещение нуждается в ежедневном проветривании, но иногда этого бывает недостаточно для создания комфортного и приятного микроклимата. В холодное время года, когда открыты окна в режиме проветривания, быстро уходит тепло, а это приводит к лишним затратам на отопление. В летнее время года многие пользуются кондиционерами, но вместе с охлажденным проникает и горячий воздух с улицы.

Чтобы уравновесить температуру и сделать воздух более свежим, придумано такое устройство, как рекуператор воздуха. В зимнее время оно позволяет не потерять комнатное тепло, а в летнюю жару не дает проникнуть в помещение горячему воздуху.

Что такое рекуператор?

В переводе с латинского, слово рекуператор означает — обратное получение или возвращение, касательно воздуха подразумевается возврат тепловой энергии, которая уносится с воздухом через систему вентиляции. Такое устройство, как рекуператор воздуха справляется с задачей вентиляции, уравновешивания двух воздушных потоков.

Принцип работы устройства очень простой, из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Система рекуперации позволяет не только вентилировать воздух в помещении, она значительно экономит расходы на отопление, поскольку эффективно сокращает потери тепла. Рекуператор способен сохранить более 2/3 уходящего из помещения тепла, а это значит, что устройство вторично использует тепловую энергию в одном технологическом цикле.

Классификация устройств

Рекуператоры отличаются схемами движения теплоносителей и по конструкции, а также по своему назначению. Есть несколько типов рекуператоров?

1. Пластинчатые
2. Роторные
3. Водные
4. Устройства, которые можно размещать на крыше.

Пластинчатые рекуператоры

Они считаются самыми распространенными, поскольку цена их невысокая, но они достаточно эффективные. Теплообменник, расположенный внутри устройства состоит из одной или нескольких пластин из меди или алюминия, пластика, очень прочной целлюлозы, они находятся в неподвижном состоянии. Воздух, попадая в устройство, проходит через ряд кассет и не смешивается, в процессе работы происходит одновременный процесс охлаждения и подогрева.

Устройство очень компактное и надежное, оно практически не выходит из строя. Рекуператоры пластинчатого типа функционируют без потребления электроэнергии, что является немаловажным преимуществом. Среди недостатков устройства — в морозное погоды пластинчатая модель работать не может, влагообмен невозможен из-за обмерзания вытяжного устройства. Его вытяжные каналы собирают конденсат, который замерзает при минусовой температуре.

Роторные рекуператоры

Такое устройство работает от электроэнергии, его лопасти от одного или двух роторов должны вращаться во время работы, после чего происходит движение воздуха. Обычно они имеют цилиндрическую форму с пластинами, плотно установленными и барабаном внутри Вращать их заставляют потоки воздуха, вначале выходит комнатный воздух, а затем, меняя направление, воздух поступает обратно с улицы.

Следует отметить , что роторные устройства имеют больше размеры, но КПД у них гораздо выше, чем у пластинчатых. Они отлично подходят для больших помещений — залов, торговых центров, больниц, ресторанов, поэтому для дома их покупать нецелесообразно. Среди минусов стоит отметить дорогое содержание таких устройств, поскольку они потребляют много электроэнергии, их непросто установить из-за громоздкости, стоят они дорого. Для монтажа необходима вентиляционная камера из-за больших размеров роторного рекуператора.

Рекуператор водяной и размещаемый на крыше

Рециркуляционные устройства переносят тепловую энергию в приточный теплообменник с помощью нескольких теплоносителей — воды, антифриза и др. Данное устройство очень похоже по производительности на пластинчатые рекуператоры, но отличается тем, что очень напоминает водяную систему отопления. Недостатком является невысокий КПД и частое техобслуживание.

Рекуператор, который можно разместить на крыше экономит пространство в комнате. Его КПД составляет максимум 68%, он не нуждается в эксплуатационных затратах, все эти качества можно отнести к преимуществам такого типа. Минусом является то, что такой рекуператор сложно монтировать, для него необходима специальная система крепления. Чаще всего такой тип используют для объектов промышленного назначения.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

1. Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
2. В помещение поступает очищенный воздух.
3. Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
4. Кроме циркуляции происходит очищение и утепление приточных струй.
5. Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650^оС.

Заключение

Необходимый баланс свежего и чистого воздуха с нормальной влажностью сможет обеспечить система приточной и вытяжной вентиляции. Установив рекуператор можно решить многие проблемы, связанные также с экономией энергетических ресурсов.

Выбирая для своего дома рекуператор воздуха, необходимо учитывать площадь жилого помещения, степень влажности в нем и назначение устройства. Обязательно стоит обратить внимание на стоимость устройства и возможность установки, его КПД, от которого будет зависеть качество вентиляции всего дома.

Оцените статью: Поделитесь с друзьями!

Теория рекуперации воздуха и виды рекуператоров.

Рекуперация – это процесс возврата максимального количества энергии. В вентиляции рекуперацией называется процесс передачи тепловой энергии из вытяжного воздуха в приточный. Существует множество различных видов рекуператоров и в данной статье мы о каждом из них расскажем. Каждый из видов рекуператоров хорош по своему и обладает уникальными преимуществами, но любой из них позволит Вам экономить на обогреве приточного воздуха зимой не менее 50%, а чаще до 95%.

Процесс передачи тепла от вытяжного воздуха в приточный весьма интересен. Далее начнем разбирать каждый вид рекуператоров воздуха чтобы вы более легко поняли что же это такое и какой рекуператор нужен именно Вам.

1. Пластинчатый рекуператор:

Самый популярный вид рекуператоров, а точнее приточно-вытяжных установок с пластинчатым рекуператором. Свою популярность он завоевал благодаря простоте и надежности конструкции самого теплообменника рекуператора.

Принцип работы прост – два потока воздуха (вытяжной и приточный) пересекаются в теплообменнике рекуператора, но так, что их разделяют стенки. В итоге эти потоки не смешиваются. Теплый воздух нагревает стенки теплообменника, а стенки нагревают приточный воздух. Эффективность пластинчатых рекуператоров (КПД пластинчатого рекуператора) измеряется в процентах и соответствует:

45-78% для металлических и пластиковых теплообменников рекуператоров.

60-92% для пластинчатых рекуператоров с целлюлозными гигроскопичными теплообменниками.

Такой скачок КПД в сторону целлюлозных рекуператоров обусловлен во-первых возвратом влаги через стенки рекуператора из вытяжного воздуха в приточный, а во-вторых передачей в этой же влаге скрытого тепла. Ведь в рекуператорах роль играет не тепло самого воздуха, а тепло влаги, содержащейся в нем. Воздух без влаги обладает очень низкой теплоемкостью, а влага – это вода… с известной большой теплоемкостью.

Для всех рекуператоров, кроме целлюлозных, обязателен вывод дренажа. Т.е. при планировании установки рекуператора Вам необходимо помнить о том что требуется еще и подвод канализации.

Итак, плюсы:

1. Простота конструкции и надежность.

2. Высокий КПД.

3. Отсутствие дополнительных потребителей электроэнергии.

Ну и, конечно-же, минусы:

1. Для функционирования такого рекуператора – к нему должны подводиться и приток и вытяжка. Если система проектируется с нуля – то это не минус вовсе. А вот если система уже имеется и приток с вытяжкой находятся на расстоянии – лучше применить рекуператор с промежуточным теплоносителем.

2. При минусовых температурах теплообменник рекуператора может обмерзать. Для его разморозки требуется либо прекращение или снижение подачи воздуха с улицы, либо применение байпасного клапана, который пускает приточный воздух в обход теплообменника, пока тот размораживается вытяжным воздухом. При таком режиме разморозки весь холодный воздух попадает в систему минуя рекуператор и требуется много электричества чтобы его нагреть. Исключение – целлюлозные пластинчатые рекуператоры.

3. В основном данные рекуператоры не возвращают влагу и подающийся воздух в помещения пересушен. Исключение – целлюлозные пластинчатые рекуператоры. Читать далее…

Роторный рекуператор:

Второй по популярности вид рекуператоров. Еще бы… Высокий КПД, не замерзает, более компактный чем пластинчатый, да еще и влагу возвращает. Одни плюсы.

Роторный рекуператор сделан из алюминия, намотанного слоями на ротор, причем один лист плоский, а второй зигзагообразный. Чтобы воздух проходил. Приводится в движение электроприводом через ремень. Этот “барабан” вращается и каждая часть его при прохождении зоны вытяжки нагревается, а затем перемещаясь в зону притока охлаждается, тем самым передавая тепло приточному воздуху.

Для защиты от перетоков воздуха используется продувочный сектор. Читать далее…

Крышный рекуператор воздуха:

Новый и не очень известный вид рекуператоров воздуха. В крышных рекуператорах на самом деле используются пластинчатые рекуператоры и иногда роторные, но мы решили вынести их отдельным видом рекуператоров, т.к. крышный рекуператор – это специфический отдельный вид приточно-вытяжных установок с рекуператором.

Крышные рекуператоры подходят для больших однообъемных помещений и являются вершиной удобства проектирования, монтажа и эксплуатации. Для его установки достаточно сделать нужное окно в кровле здания, поставить специальный “стакан”, который распределяет нагрузку, и поставить в него крышный рекуператор. Всё просто. Забор воздуха производится из-под потолка в помещении, а подача по пожеланиям заказчика, либо из-под потолка, либо в зону дыхания рабочих или посетителей торговых центров. Читать далее…

Рекуператор с промежуточным теплоносителем:

А этот вид рекуператоров подойдет для уже существующих систем вентиляции “приток отдельно – вытяжка отдельно”.

Ну или при невозможности построения новой системы вентиляции  с каким либо видом рекуператора, который предполагает собой подвод притока и вытяжки в одно помещение. Но стоит помнить что и пластинчатые и роторные теплообменники обладают белее высоким КПД, чем гликолевые. Читать далее…

Рекуператор для частного дома, система рекуперации воздуха для частного дома, установка рекуператора в доме

Что такое рекуператор воздуха для частного дома

В жилых домах с повышенными теплоизоляционными свойствами оптимальной стала установка рекуператора – специального теплообменника поверхностного типа, в котором обмен энергией между потоками воздуха происходит непрерывно через разделяющую их стенку. Это энергосберегающая технология. Для чего нужен рекуператор? В нем, не смешиваясь, встречаются два воздушных потока – вытяжной и приточный. Из-за разницы температур эти воздушные потоки обмениваются тепловой энергией, то есть теплый воздух нагревается, а холодный охлаждается без дополнительных энергопотерь.

Как функционирует типовая установка:

• повышение температуры наружного воздуха происходит за счет теплообмена с потоком вытяжного воздуха;
• на входе размещается фильтр, который препятствует проникновению внешних загрязнений;
• вентиляторы регулируются скорость воздушного потока и количество его циклов;
• при необходимости подогрев потока воздуха можно осуществить калорифером.

Схема стандартного оборудования

Важно! Установка рекуператора в доме решит проблему сквозняков! Кроме того, при охлаждении из теплого воздуха удаляется влага, она оседает в виде конденсата на стенках устройства. Все это способствует поддержанию температуры и влажности внутреннего воздуха на требуемом уровне.

Рекуперация воздуха в частном доме должна осуществляться с учетом соблюдения безопасных для здоровья параметров СанПиНа. Согласно этим правилам, для помещения, в котором постоянно находятся люди, норма свежего воздуха должна составлять не менее 60 м³ в час.

Расчет производится по следующей формуле:
ПР = КПВ × 0,355 × (Тк-Тн)

• ПР – производительность рекуператора, измерение идет в м³/сек.
• КПВ – санитарная норма (60 м³), умноженная на количество человек.
• 0,355 – стандартный поправочный коэффициент.
• Тк – температура комнаты, которую требуется получить.
• Тн – температура наружного воздуха.

Чтобы рассчитать коэффициент полезного действия прибора, необходимо замерить температуру уличного воздуха (Ту), вытяжного воздуха из помещения (Твп), приточного (нагретого) воздуха в помещение (Тнв) и воспользоваться формулой:

КПД = (Тнв — Ту)/(Твп — Ту)

Рекуператор для частного дома: выбор и применение

Рассчитывая требуемую производительность и КПД, стоит учитывать максимальные и минимальные значения температур в месте установки прибора. При выборе рекуператора важно заострить внимание на следующих параметрах:

• устранение конденсата, который образуется при охлаждении воздуха, должно происходить без особых усилий;
• перемещение воздуха посредством вентиляторов требует дополнительных энергозатрат;
• электропроводка должна соответствовать пропускной способности прибора;
• размер рекуператора и особенности его крепления также имеют значение.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Обзор различных моделей рекуператоров

В таблице приведены характеристики моделей рекуператоров.

Система рекуперации воздуха и виды рекуператоров

Даже самая толстая «шуба» вокруг здания решает проблему снижения теплопотерь лишь частично, ведь изрядное количество тепла выбрасывается на улицу через вытяжной канал вентиляции.

Сократить теплопотери поможет система рекуперации воздуха, о которой будет подробно рассказано в данной статье.

Рекуператор воздуха: особенности функционирования

Принцип действия рекуператора чрезвычайно прост: это теплообменник, в котором удаляемый из помещения отработанный воздух отдает свое тепло свежему, поступающему с улицы.

Что примечательно, некоторые разновидности этих устройств являются полностью энергонезависимыми.

Преимущества использования

Установив рекуператор, пользователь одним ударом убивает даже не двух, а трех зайцев:

1. Экономится тепло: система вентиляции — обязательный атрибут любого строения, без которого пребывающие внутри люди не могут чувствовать себя комфортно. За этот комфорт приходится расплачиваться потерями тепла, которое производит система отопления и которое затем попросту улетучивается вместе с отработанным воздухом через вытяжной канал. Эти потери весьма существенны: при кратности воздухообмена 1 объем/час (паропроницаемые стены) их доля в общих теплопотерях составляет 40%, а при кратности в 2 объема/час (в зданиях с пароизоляционной обшивкой стен изнутри) — целых 60%. Так что выигрыш от установки рекуператора получится вполне ощутимый.
2. Входящий воздух подвергается очистке: современные системы рекуперации оснащаются фильтрами, которые не пускают в помещение не только пыль, но и неприятные «химические» запахи. Это особенно актуально для тех, кто живет в промышленных центрах или близ крупных автомагистралей.
3. Происходит увлажнение поступающего снаружи воздуха: холодный зимний воздух в соответствии с естественными законами содержит мало влаги, в результате чего после нагрева его относительная влажность становится крайне низкой. Воздух, как говорят, становится сухим, что негативно сказывается на состоянии и людей (страдают слизистая оболочка дыхательных путей), и деревянной мебели.

Некоторые разновидности рекуператоров могут извлекать из отводимого воздуха и возвращать в помещение не только тепло, но и водяной пар, чем проблема сухости воздуха частично устраняется.

Виды рекуператоров

На сегодняшний день применяются рекуператоры следующих конструкций:

Пластинчатый

Это самый обычный пластинчатый теплообменник: несколько пластин собраны в стопку и разделены прокладками так, что между ними образуются каналы с чередующимся направлением.

Воздуховоды подсоединяются по двум смежным сторонам, так что входящий воздух движется, к примеру, через четные зазоры между пластинами, а отходящий — через нечетные.

Потоки воздуха разделяются на множество тонких слоев, чем обеспечивается эффективный теплообмен.

КПД пластинчатого рекуператора составляет примерно 60%.

У данного теплообменника есть ряд преимуществ:

• очень простая конструкция;
• нет взаимного движения между деталями, а значит и износа вследствие трения;
• устройство работает абсолютно бесшумно;
• не требует затрат энергии;
• имеет компактные размеры.

Данный вид рекуператоров отличается низкой стоимостью.

Коаксиальный

Изготавливается так:

1. В трубу большого диаметра помещается множество тонких трубок, объединенных на входе и выходе коллекторами.
2. Через большую трубу пропускается исходящий воздух, через тонкие — входящий (уличный).

Как видно, принцип действия тот же, что у пластинчатого, но коаксиальный можно сделать очень длинным и тем самым увеличить площадь контакта между потоками.

Прочие достоинства такие же, как у пластинчатого.

И коаксиальный, и пластинчатый рекуператоры имеют важный недостаток: при сильном морозе влага в отводимом потоке конденсируется и тут же превращается в лед. Устраняют обледенение двумя способами:

• временно направляют холодный входящий воздух по байпасу в обход рекуператора, давая ему возможность отогреться;
• устанавливают электрообогреватель, который включается автоматически по сигналу датчика давления (оно увеличивается перед рекуператором из-за образования ледяной пробки).

Владельцы частных домов могут решить эту проблему более рационально: забор воздуха нужно осуществлять через длинную трубу, закопанную в грунт, который ниже глубины промерзания всегда имеет плюсовую температуру.

Сегодня некоторые производители предлагают пластинчатые рекуператоры с пластинами-мембранами, которые обладают высокой паропроницаемостью. Благодаря этому свойству, обеспечивается увлажнение поступающего свежего воздуха.

Но при покупке такого рекуператора следует учесть, что при обледенении пропитанная паром мембрана растрескается. Кроме того, поры мембраны довольно быстро забиваются пылью, так что эффект увлажнения, за который берут дополнительные деньги, имеет место лишь в самом начале эксплуатации.

Роторные

В таком рекуператоре также имеется обойма из пластин, только она вращается, так что каждая сторона пластины попеременно оказывается то во входящем потоке, то в исходящем. При этом она сначала нагревается, потом отдает полученное тепло входящему воздуху.

У роторных рекуператоров полно недостатков:

• большие размеры;
• для вращения пластин требуется электричество;
• трущиеся детали со временем изнашиваются;
• устройство издает шум;
• более высокая, по сравнению с пластинчатым рекуператором, стоимость;
• потоки воздуха не изолированы друг от друга, так что на приточке обязательно нужно устанавливать фильтр.

Роторный вариант

Но зато у роторных моделей есть очень важное преимущество: проблема обледенения решается простым уменьшением скорости вращения дисков.

Кроме того, из-за сообщения потоков в помещение частично возвращается пар, что делает воздух в нем менее сухим. КПД таких устройств составляет 80%.

С циркулирующим теплоносителем

Такой рекуператор похож на контур отопления: один радиатор устанавливается в вытяжном канале, второй — в приточном, а между ними циркулирует теплоноситель. Недостатки следующие:

• возможны утечки теплоносителя;
• система усложнена и дорого стоит из-за наличия циркуляционного насоса;
• для работы требуется электроэнергия.

Приточно-вытяжная установка Климат-035 с жидкостным рекуператором

Но зато радиаторы можно установить на любом отдалении друг от друга, так что вытяжной и приточный каналы не обязательно прокладывать рядом.

Фреоновый

Здесь также имеется контур с двумя радиаторами, но циркуляционный насос не требуется. Работает рекуператор так: фреон в нижнем радиаторе, расположенном в вытяжном канале, закипает, испаряется и в виде пара поднимается в радиатор, расположенный в приточном канале; здесь он отдает полученное тепло и конденсируется, после чего стекает в жидком виде обратно в нижний радиатор.

Преимущество в сравнении с предыдущим вариантом — в энергонезависимости. Но такой рекуператор может работать только в определенном диапазоне температур. Кроме того, вытяжной канал должен обязательно располагаться ниже приточного.

Установка

Чтобы иметь возможность установить рекуператор, нужно организовать вентиляционную систему следующим образом: свежий воздух с улицы должен поступать в помещение не в нескольких местах, а по одному общему каналу, который затем может разделяться; точно так же и все вытяжные каналы должны быть объединены в один общий.

Приточный и вытяжной канал должны в каком-либо месте прокладываться рядом (кроме рекуператора с циркулирующим теплоносителем).

Для подсоединения воздуховодов на рекуператоре имеются фланцы. Данное устройство имеет достаточно большие размеры, поэтому в частных домах его стараются располагать на чердаке.

Особенности самостоятельного изготовления

Наиболее простым в изготовлении является пластинчатый рекуператор. Делается он так:

1. Из листового материала нарезаются квадратные пластины размером от 30х30 см. Чем более крупными будут пластины, тем более эффективным получится рекуператор. Лучше всего пластины вырезать из меди, пищевого алюминия или оцинкованной стали. Также можно применить фольгу или бумагу, но рекуператор из таких материалов может жужжать.
2. Далее собирают кассету, укладывая пластины одну над другой с размещением между ними по краям двух прокладок. Стороны, на которых лежат прокладки, чередуют: в одном зазоре они лежат слева и справа, в следующем — спереди и сзади. Прокладки можно вырезать из технической пробки, также в этом качестве может использоваться резиновый шнур. Толщина прокладки должна составлять примерно 3 мм. В качестве клея следует использовать герметик на нейтральной основе. Высота кассеты, то есть количество зазоров между пластинами, подбирается так, чтобы воздух (его расход должен быть известен) двигался через рекуператор со скоростью 1 м/с.
3. Изготовив кассету, нужно сделать корпус для нее. Это квадратный в плане ящик, у которого длина стороны равна диагонали пластин, из которых состоит кассета. В дальнейшем ящик будет утепляться, поэтому его сразу можно изготавливать из пенопласта.
4. В противоположных боковых стенках корпуса нужно сделать по два выреза, к которым затем присоединяются фланцы.
5. Кассета укладывается в ящик с поворотом на 45 градусов, то есть при взгляде сверху будет виден ромб, вписанный в квадрат.
6. После этого корпус накрывается крышкой.

К фланцам подсоединяются воздуховоды. При этом нужно учитывать, что движение воздуха в рекуператоре является перекрестным: если приточный воздуховод на одной стороне подсоединен справа, то на противоположной он должен подсоединяться слева.

Как восстановить данные с MacBook Air [2019]

Могу ли я восстановить удаленные файлы с MacBook Air?

Мне нужно восстановить данные с моего MacBook Air. Проблема в том, что я удалил на нем все личные данные, потому что хотел его продать. Но я забыл сделать резервную копию удаленных данных. Теперь мне так жаль. Есть ли какая-нибудь утилита для восстановления данных MacBook Air, которая могла бы мне помочь?

Данные MacBook Air могут быть потеряны из-за удаления, случайного форматирования, вирусной атаки и т. Д.Всякий раз, когда данные с MacBook Air были потеряны, они будут помечены как недоступные, прежде чем новые данные будут перезаписаны. Поэтому мы рекомендуем вам не использовать MacBook Air после потери данных, пока вы не вернете потерянные данные. Основной вопрос — как восстановить удаленные файлы с MacBook Air . Что ж, вперед и получите решение для восстановления файлов MacBook.

Часть 1. Лучшее программное обеспечение для восстановления данных для MacBook Air

Какими бы ни были причины, по которым файл был утерян или удален с вашего MacBook Air, Recoverit Data Recovery для Mac — одна из самых эффективных программ восстановления MacBook Air, позволяющая восстанавливать из него различные файлы, включая фотографии, видео, файлы документов, электронные письма. , и т.д.Установив его на свой MacBook Air, вы сможете восстановить потерянные данные с различных устройств хранения, таких как внешний жесткий диск, цифровая камера, флэш-накопитель, карта памяти и т. Д.

Видеоурок по восстановлению данных MacBook Air

Вот видеоурок, который научит вас выполнять восстановление данных MacBook Air за 3 шага и минуты.

Часть 2. Как восстановить удаленные файлы с MacBook Air

Чтобы восстановить удаленные файлы с MacBook Air, вы можете запустить Recoverit Data Recovery для Mac на своем MacBook Air и выполнить следующие простые шаги.

Примечание. Не устанавливайте программу восстановления MacBook Air на раздел жесткого диска, где были потеряны файлы.

Шаг 1 Выберите диск MacBook Air

Запустите Recoverit, и программа отобразит все разделы на вашем MacBook Air.
Чтобы восстановить удаленные файлы с MacBook Air, вам просто нужно выбрать нужный и нажать кнопку «Пуск», чтобы начать сканирование.

Если вы собираетесь восстановить данные с внешнего запоминающего устройства, убедитесь, что оно хорошо подключено к вашему ноутбуку MacBook Air.Вы также можете напрямую перейти на эту страницу для получения конкретного решения — Как восстановить данные с внешнего жесткого диска на Mac .

Шаг 2 Сканирование раздела MacBook Air

Инструмент восстановления MacBook Air немедленно запустит всестороннее сканирование вашего компьютера для глубокого поиска удаленных файлов. Оставьте сканирование и подождите немного.

Шаг 3 Восстановление данных с MacBook Air

Когда сканирование закончится, все найденные данные отобразятся в левой части окна.Вы можете просмотреть имена файлов, чтобы проверить, сколько файлов вы сможете получить. И вы даже сможете предварительно просматривать файлы изображений.

Затем, в конце, вам просто нужно выбрать файлы и нажать кнопку «Восстановить», чтобы сохранить их. После восстановления удаленных файлов выберите новый раздел, чтобы сохранить восстановленные файлы, чтобы избежать их перезаписи.

Что не так с Mac

Восстановите свой Mac

Почини свой Mac

Удалите ваш Mac

Узнайте, как взломать Mac

.

О восстановлении macOS — служба поддержки Apple

Утилиты в MacOS Recovery помогут вам восстановить данные из Time Machine, переустановить macOS, получить помощь в Интернете, восстановить или стереть жесткий диск и многое другое.

MacOS Recovery является частью встроенной системы восстановления вашего Mac.Вы можете запустить MacOS Recovery и использовать его утилиты для устранения определенных проблем с программным обеспечением или выполнения других действий на вашем Mac.

Как запустить MacOS Recovery

1. Включите Mac, сразу нажмите и удерживайте эти две клавиши: Command (⌘) и R. Нужна помощь?
2. Отпустите клавиши, когда увидите логотип Apple, вращающийся глобус или другой экран запуска.

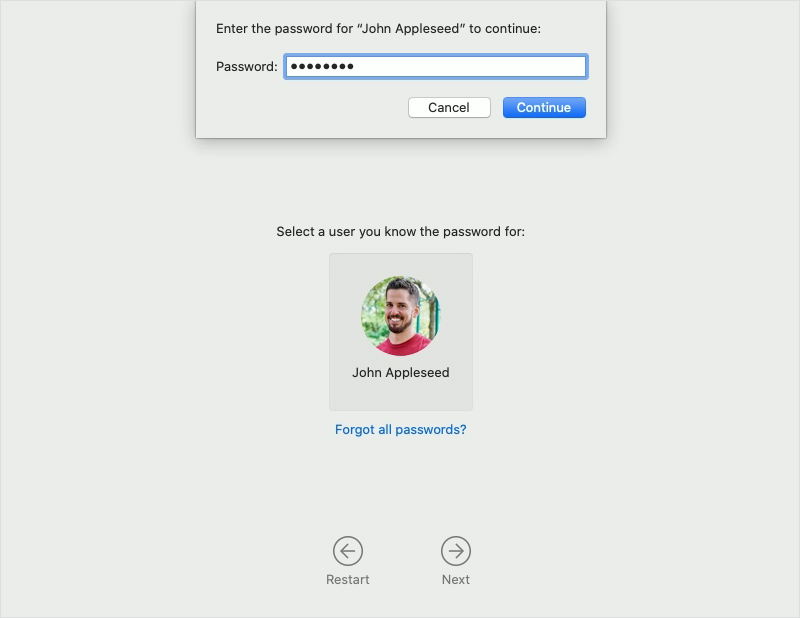

3. Вам может быть предложено ввести пароль, например пароль микропрограммы или пароль пользователя, который является администратором этого Mac.Введите запрошенный пароль, чтобы продолжить.

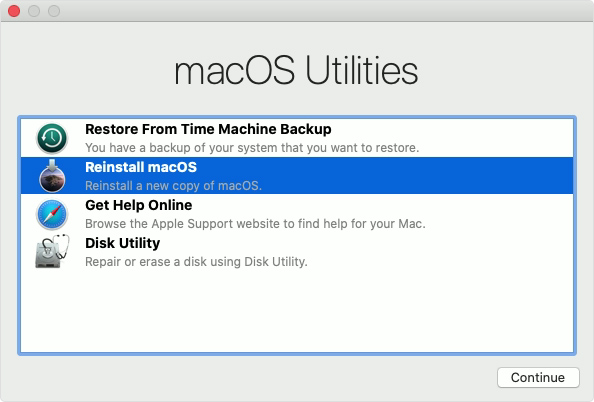

4. Запуск завершен, когда вы видите окно утилит:

5. После запуска из MacOS Recovery выберите утилиту и нажмите Продолжить:
6. Чтобы выйти из восстановления macOS, выберите «Перезагрузка» или «Завершение работы» в меню Apple . Если вы хотите выбрать другой загрузочный диск перед выходом, выберите «Загрузочный диск» в меню Apple.

Если не удается запустить MacOS Recovery

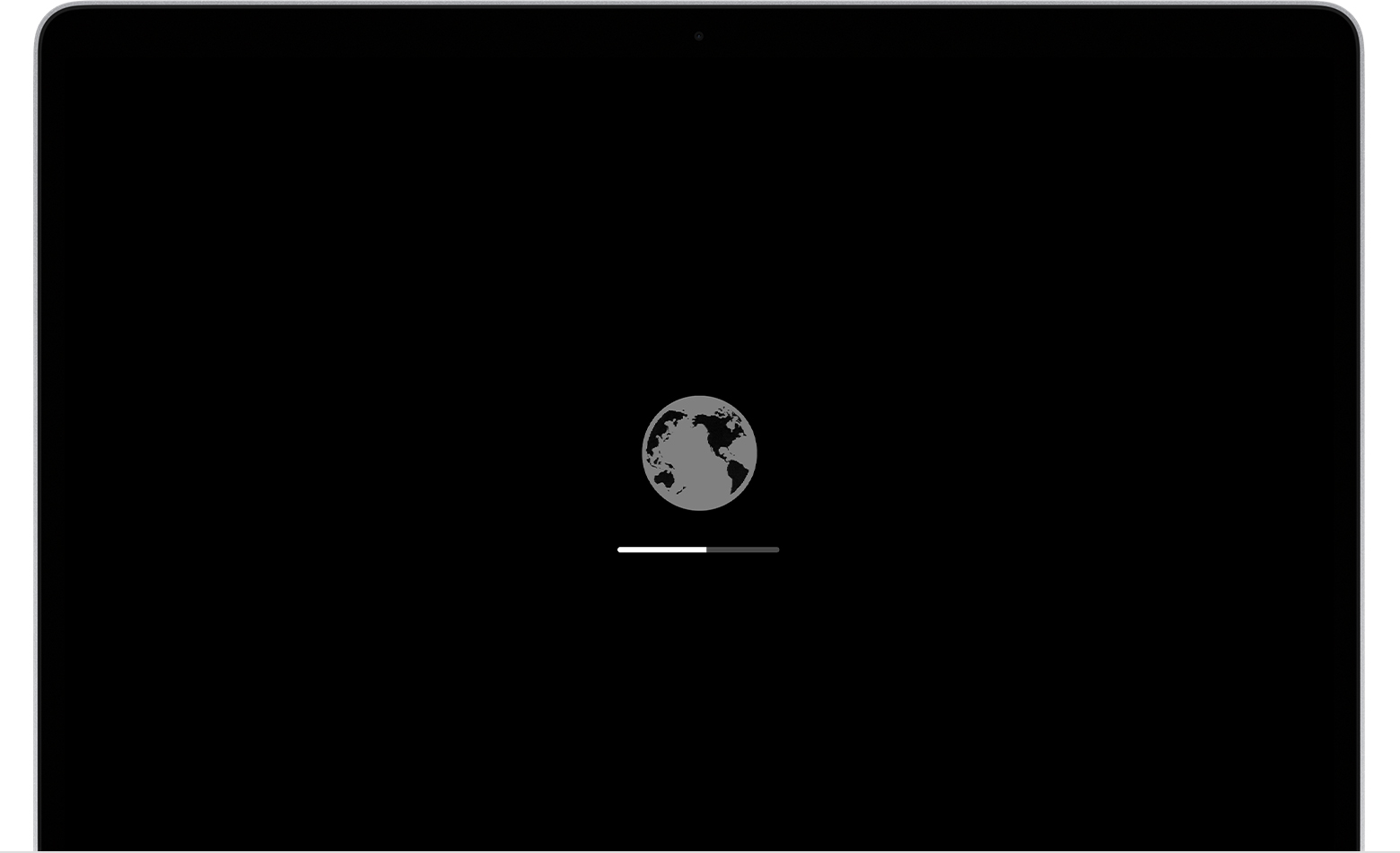

Если ваш Mac не может запуститься из встроенной системы восстановления macOS, он может попытаться запустить из восстановления macOS через Интернет.Когда это произойдет, вы увидите вращающийся глобус вместо логотипа Apple во время запуска:

Чтобы вручную запустить из Internet Recovery, нажмите и удерживайте любую из этих комбинаций клавиш при запуске:

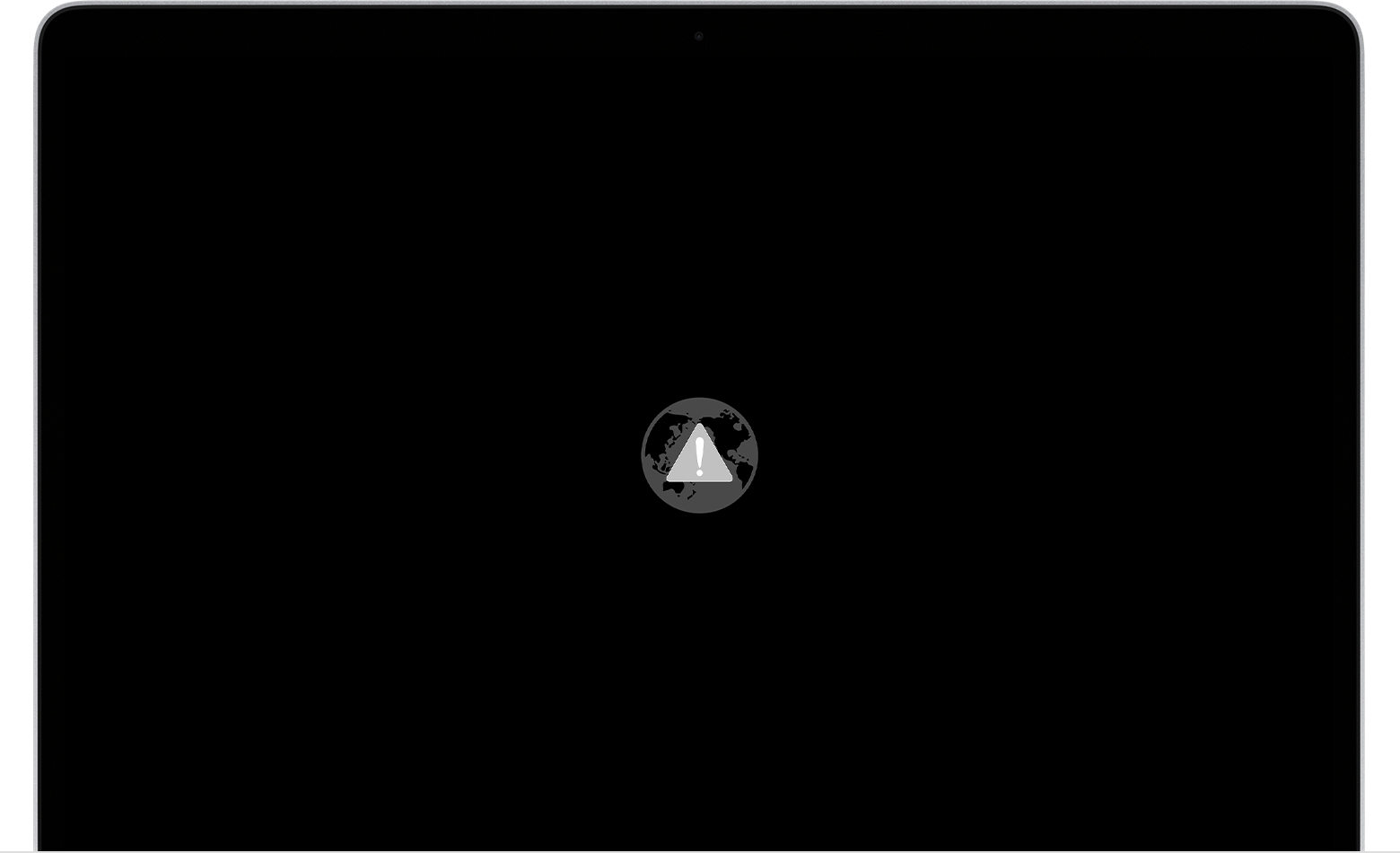

Если запуск из Internet Recovery завершился неудачно, вы увидите глобус с предупреждающим знаком (восклицательный знак):

В этом случае попробуйте следующие решения:

• Убедитесь, что ваш Mac может подключиться к Интернету.Если вам не предлагается выбрать сеть Wi-Fi при запуске, переместите указатель в верхнюю часть экрана, затем выберите сеть в меню Wi-Fi , если оно доступно.
• Нажмите Command-R при запуске, чтобы попробовать использовать встроенную систему восстановления вместо восстановления через Интернет.
• Подключайтесь к Интернету, используя Ethernet вместо Wi-Fi, или наоборот.
• Подключитесь к Интернету из другой сети Wi-Fi или Ethernet. Конфигурация вашей сети может не разрешать доступ в Интернет, необходимый для восстановления macOS.
• Повторите попытку позже, поскольку проблема может быть временной.
• Запустите с другого диска или тома, если он доступен, или используйте загрузочный установщик для переустановки macOS.

Если вам все еще нужна помощь, обратитесь в службу поддержки Apple.

Дата публикации: 31 июля 2020 г.

.

Recovery Mode TECNO Spark 4 Air, как

Как войти в режим восстановления в TECNO Spark 4 Air? Как открыть recovery mode в TECNO Spark 4 Air? Как загрузить режим восстановления на TECNO Spark 4 Air? Как использовать режим восстановления в TECNO Spark 4 Air? Как выйти из режима восстановления в TECNO Spark 4 Air?

Скрытый режим Android 9.0 Pie, называемый восстановлением, должен позволить вам выполнить полный сброс , очистить раздел кеша или Android 9.0 Обновление пирога . Итак, следуйте инструкциям из руководства по режиму восстановления :

.

1. Сначала ненадолго нажмите кнопку питания.

2. После этого, когда появится небольшое меню, выберите параметр «Выключить» и подтвердите его.
3. Когда мобильный телефон полностью выключен, одновременно нажмите и удерживайте кнопки увеличения громкости и питания в течение нескольких секунд.

4. На следующем этапе отпустите кнопку питания, как только на экране появится логотип Tecno.
5. Когда появится изображение робота «Нет команды», отпустите кнопку увеличения громкости.

6. Чтобы войти в Recovery Mode , вы должны нажать кнопку питания и один раз нажать кнопку увеличения громкости.

7. Хорошо, вы находитесь в режиме восстановления , здесь вы можете перемещаться с помощью кнопок громкости и подтверждать выбор с помощью кнопки питания.


Если вы нашли это полезным, нажмите на звездочку Google, поставьте лайк
Facebook или подписывайтесь на нас на
Twitter и
Instagram

Режим восстановления (TECNO Spark 4 Air)

Без рейтинга

.
