Схема твердотопливного котла длительного горения

В нынешние времена мало кто из домовладельцев готов приобретать отопительную технику, не разобравшись досконально, за что он платит свои кровные. Это касается и твердотопливных котлов, чей ассортимент достаточно широк. Но одному человеку достаточно знать технические характеристики оборудования, а другому важно понять принцип работы того или иного теплогенератора. Представляем вашему вниманию существующие на данный момент схемы твердотопливных котлов с описанием их работы. Они могут различаться в деталях у разных изделий, но на общий принцип это не повлияет.

Классические твердотопливные котлы

Это самый распространенный вид отопительных установок, сжигающих твердое топливо, их еще называют котлами прямого горения. В силу простоты конструкции данные агрегаты – самые дешевые из всех и потому приобретаются домовладельцами чаще всего.

Также популярны они и среди мастеров – самодельщиков, оттого и чертежи по изготовлению традиционных теплогенераторов отыскать несложно. Агрегаты можно условно разделить на 2 типа:

  • энергонезависимые, работающие на естественной тяге дымохода;
  • наддувные, с принудительным нагнетанием воздуха.

Первые функционируют по принципу обычной печи, только «одетой» в водяную рубашку. Объемная топливная камера располагается над зольником, отделяемая от него колосниками. Воздух из помещения поступает в топку через заслонку в дверце зольника и колосниковую решетку. Его количество регулирует термостат с цепным приводом, ориентирующийся на температуру воды в рубашке котла и управляющий воздушной заслонкой механически. Для лучшего восприятия процесса ниже показана схема твердотопливного котла:

Дымовые газы, выделяющиеся в топке, проходят через жаровые трубы теплообменника, омываемые снаружи водой. В зависимости от конструкции отопителя, продукты горения могут совершить 2 или 3 хода по газоходам, интенсивно обмениваясь теплом с водяной рубашкой. Отдав свою теплоту, газы покидают агрегат посредством дымохода.

Примечание. В приведенной схеме теплогенератора жаровые трубы расположены горизонтально. Есть модели и с вертикальными газоходами, но решающего значения это не имеет.

Энергонезависимые твердотопливные агрегаты не могут похвастать высоким КПД, максимум – 70%. Длительность горения зависит от объема топливника и режима работы, хотя настоятельно рекомендуется использовать их совместно с теплоаккумулятором. Второй тип котлов – более продуктивный, их КПД достигает 75% за счет принудительной подачи воздуха вентилятором. Устройство такой установки хорошо отражает схема работы твердотопливного котла, представленная ниже:

Котлы длительного горения

Данные агрегаты по эффективности не лучше традиционных, их показатели примерно такие же: у атмосферных котлов – до 70%, у наддувных – до 75%. А вот продолжительность горения с одной закладки дров или угля у них и вправду увеличена. Это достигается благодаря следующим техническим решениям:

  • увеличенные размеры топливной камеры, куда вмещается вдвое больше дров, нежели в обычный котел;
  • способ сжигания нетрадиционный – сверху вниз.

Такие теплогенераторы имеют цилиндрическую форму, поскольку реализовать идею в прямоугольном корпусе вряд ли возможно. Топка наполняется дровами доверху, разжигается сверху, а затем на них с помощью телескопической трубы опускается груз с отверстием для прохода воздуха. По мере прогорания груз опускается, из-за чего воздух все время подается непосредственно в зону пламени. На иллюстрации ниже изображена схема твердотопливного котла длительного горения:

Воздух проходит по телескопической трубе тоже сверху вниз, побуждаемый естественной тягой дымохода либо нагнетаемый вентилятором. Конструкцией не предусмотрен теплообменник, процесс нагрева теплоносителя происходит напрямую, хотя дымовые газы тоже успевают отдать часть своего тепла. Благодаря описанному способу сжигания котел и система отопления могут работать с одной загрузки древесины до 12 часов, а угля – до 2 суток.

Пиролизные котлы

Принцип действия данных теплогенераторов основан на раздельном сжигании в двух камерах, сообщающихся между собой через форсунку из огнеупорного кирпича. В первичной камере, расположенной сверху, тлеют дрова при ограниченной подаче воздуха вентилятором. В результате происходит процесс пиролиза, иначе – газификации, при котором выделяется смесь горючих газов. Она перемещается во вторую камеру, где и дожигается при поступлении вторичного воздуха. Рабочая схема пиролизного котла, работающего на твердом топливе, выглядит следующим образом:

Дымовые газы из вторичной топки попадают в жаротрубный теплообменник в виде вертикальных газоходов, окруженных водяной рубашкой. Там они остывают, передавая тепло воде, и покидают котел через дымоходный патрубок. Производительностью вентилятора управляет электронный блок – контроллер, ориентируясь на показания датчиков давления и температуры.

В целом теплогенератор имеет неплохие показатели эффективности – порядка 80%, но при этом агрегат существенно дороже классического. Кроме того, котел показывает высокий КПД только при работе на сухих дровах, хотя это утверждение справедливо и для других твердотопливных агрегатов.

Котлы на пеллетах

Эта группа теплогенераторов – самая прогрессивная из всех, хотя и самая дорогая. Недешево обойдется как сам отопитель, так и его установка с подключением. Но пеллетные котлы стоят своих денег: они эффективны (КПД – до 85%), полностью автоматизированы и лишены инертности, присущей остальным твердотопливным «собратьям». Поскольку запаса топлива в бункере хватает на 3—7 дней работы, то их можно смело отнести к агрегатам продолжительного горения.

Конструктивно установки схожи с газовыми отопителями, поскольку снабжаются горелками двух типов: ретортной и факельной. На рисунке представлен чертеж твердотопливного котла длительного горения на пеллетах с разными типами горелок:

Организация теплопередачи здесь такая же, как и в других теплогенераторах, — с помощью жаротрубных теплообменников. Высокая эффективность достигается за счет другого: сухого качественного топлива и контролируемого автоматикой сжигания. Но если попадутся влажные либо рыхлые пеллеты, то и КПД агрегата резко снизится.

Для справки. По такому же принципу действуют и автоматические угольные котлы, только горелки в них бывают одного типа – ретортные.

Немного о контурах для ГВС

В силу своих особенностей любые твердотопливные отопители мало приспособлены для прямого нагрева воды на нужды ГВС. Тем не менее некоторые производители все же встраивают в свои изделия второй контур в виде змеевика. При этом схема двухконтурных твердотопливных котлов бывает разной, змеевик может располагаться внутри водяной рубашки и прогреваться от теплоносителя. В других моделях его помещают внутрь топливника либо над ним.

Оптимальный вариант – не помещать теплообменник внутрь дровяного теплогенератора, а готовить воду в бойлере косвенного нагрева, что будет служить одновременно и тепловым аккумулятором. Но приобрести подобное оборудование не всем под силу, поэтому пользователям все еще интересны двухконтурные агрегаты, хотя обеспечить все потребности в горячей воде они вряд ли смогут. Ниже представлена схема установки котла функцией подогрева воды для ГВС:

Заключение

Как видите, устройство и принцип работы теплового оборудования на твердом топливе может весьма различаться. Необходимо отметить, что для удобства схемы различных котлов представлены в порядке удорожания конструкции. Вам остается только обработать эту информацию и сделать для себя правильный выбор.

Чертежи твердотопливных котлов длительного горения своими руками

Автор aquatic На чтение 7 мин. Просмотров 7.4k. Обновлено

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Чертежи твердотопливных котлов длительного горения, своими руками Чертежи твердотопливных котлов длительного горения, своими руками Устройство котла фабричного производства

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для подержания работы обычного котла лучше иметь рядом достаточный запас дровДля подержания работы обычного котла лучше иметь рядом достаточный запас дровДля поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого классаСхема типичного котла этого класса Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котелПиролизный котелПиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котелПеллетный котелПеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева водыТеплообменник для подогрева водыТеплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома.Котлы длительного горения на дровах для дома.Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котлаПринципиальная схема котлаПринципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими рукамиЧертежи твердотопливных котлов длительного горения своими рукамиЧертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартовКонструкторскую документацию можно создать без соблюдения стандартовКонструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респираторПри удалении большого количества ржавчины перед окраской может понадобиться респираторПри удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного домаСоздать идеальный внешний вид сложно, но он не обязателен в котельной частного домаСоздать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятиеДля вырезания качественных заготовок можно обратиться в специализированное предприятиеДля вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструментаУдаление окалины со сварных швов с применением электроинструментаУдаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителейЗащитный автомат выбирают соответствующий мощности потребителейЗащитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантииФабричные изделия могут стоить дороже, но на них предоставляют официальные гарантииФабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)

Электрическая Схема Газового Котла — tokzamer.ru

Схема обвязки двухконтурного газового котла. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

В продаже доступен большой выбор разнообразных котлов отопления, что позволяет подобрать агрегат для обогрева любого жилого и хозяйственного помещения.

Он состоит из: 1 — вывода, подсоединенного к электроду розжига, 2 — крепление к датчику протока с заземляющим контактом, 3 — защищенным гнездом для подключения переменного сетевого напряжения В.
Обвязка двухконтурного котла

Схематическое изображение системы с котлом, циркуляционным насосом и двумя трубами — для горячего теплоносителя и охлажденного обратка.


Обвязка двухконтурного котла сложнее одноконтурного и дороже, но такая отопительная система намного эффективнее.

Это помещение должно быть оснащено окном, а ширина входной двери — от 80 см. Обеспечить резервный доступ к электричеству можно при помощи стандартного устройства бесперебойного питания.

Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см. Типы топочных по котлу отопления Подготовка топочной комнаты напрямую зависит от используемого типа котла отопления.

U — питающий трансформатор, являющийся составной частью бока питания электронной схемы управления котлом.


Самодельная автоматика для котла

Схемы систем отопления

Перед началом работы внимательно изучите схему подключения, представленную на рис. Также немаловажное значение имеет вид котла — одноконтурный или двухконтурный, с открытой камерой сгорания или с закрытой, конвекционный или конденсационный.

Два котла в одной системе можно обвязать по разным схемам: последовательное подключение. Термобак, в который встраивается нагревательный элемент.

Распределяется порциями по всем приборам, в которые поступает практически в одно время, благодаря чему меньше остывает.

Она всегда должна быть открыта. Затем она соединяется с домом через такую же по размерам траншею.


Подключение котла к отопительной магистрали стоит делать, используя разъемные резьбовые муфты и такие же трубы, из которых состоит теплосеть. Два котла в одной системе: параллельное и последовательное подключение Сегодня всё чаще возникает необходимость устанавливать сразу несколько отопительных приборов в большом загородном доме или коттедже.

Как следствие — некачественный прогрев радиаторов и выход их строя.


Все заземлители соединяются между собой последовательно с помощью горизонтальных металлических полосок Если дома стоят на близком расстоянии друг от друга, то можно сделать линейное заземление.
Как правильно включить и запустить газовый котел

Основные характеристики газовых отопительных агрегатов

Многие ставят их на кухне. Агрегат должен быть расположен на расстоянии не менее 8 см от поверхности пола и не ниже, чем верхняя часть слива раковины.

Схема обвязки настенного двухконтурного газового котла Содержание Обвязка газового котла в системе отопления Подключение настенного котла к электросети Выбор дымохода для газового котла Подключение к газовой магистрали Введение Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. По одному циркулирует нагретая в котле вода, по другим двум — различные виды теплоносителей. Схемы обвязки газовых котлов: подключение терморегулятора, запорной арматуры и элементов гидравлики Общая схема обвязки довольно проста.

В положении А это 38 — 44 градуса, в положении В это 42 — 82 градуса. Это связано, прежде всего, с тем, что природный газ в настоящее время является наиболее дешёвым топливом.

Четвертый этап: подключение агрегата к газопроводу Подключение к газопроводу — чрезвычайно ответственное дело. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия ТУ , выполнение которых необходимо для подключения к газовой магистрали.


Видео: устройство коаксиального дымохода — советы опытного печника Особые требования предъявляются к материалам. Бойлер косвенного нагрева. Схематическое изображение системы с котлом, циркуляционным насосом и двумя трубами — для горячего теплоносителя и охлажденного обратка. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.


На стенках труб и радиаторов отопления оседает много различных солей, чтобы они не засоряли хрупкий теплообменник котла, лучше не лениться и промыть систему. Горячая вода для бытовых нужд. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Далее он подаётся в закрытую систему с газовым котлом и расходится по потребителям; В последовательной схеме подогретый твёрдотопливным ТТ котлом теплоноситель поступает в термоаккумулятор ТА , а затем подается в закрытую систему с газовым котлом параллельное подключение.

В подобном помещении можно установить газовый котел практически любой мощности. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Они такие: На все водяные патрубки агрегата на газе следует ставить своими руками запорные шаровые краны.

Трубы прямой и обратной магистралей подключаются через соединительные муфты-американки. Это не только чревато большими штрафами, но и опасно для жизни, потому что газ — это взрывоопасная субстанция, и в обращении с ним следует проявлять крайнюю осторожность.
Схема подключения газового котла. Подключение настенного котла

Подсоединение котла к источникам питания

Схема подключения одноконтурного газового котла к отоплению и бойлеру косвенного нагрева. Помещение должно иметь сквозную продушину.

Это их основное отличие от турбированных котлов с коаксиальным дымоходом. Работает с любыми типами радиаторов отопления и любыми котлами. В завершение установите трубу, посредством которой будет осуществляться подводка газа к отопительному агрегату, и приступайте к устройству дымохода.

Счетчик воды

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео: Вернуться к оглавлению Заключение От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Установка небольших по мощности котлов дозволена в любых нежилых помещениях.

См. также: Как посчитать смету на электромонтажные работы образец

T — специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата. Составной частью проекта дома, является инженерная часть.

Обвязка котла. Это обусловлено тем, что часть важных узлов обвязки насос, расширительный бак, группа безопасности входит в состав устройства на газе. Зафиксируйте имеющиеся элементы крепления в горизонтальном положении и отметьте место устройства будущего дымохода. А вот донагрев этого бойлера будет занимать 40 — 50 минут.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Но если вы живете в доме постоянно и не отключаете котел в морозы, то имеет смысл использовать в качестве теплоносителя воду.

Надеемся, что изложенные сведения помогут вам правильно выбрать оборудование, а также смонтировать и запустить его в соответствии с требованиями проверяющих организаций. Зато проточная разновидность проще в реализации.
Схема подключения двухконтурного котла

Схема Подключения Котлов Отопления — tokzamer.ru

Схема установки котла не обходится без следующих элементов: отопительный котел выбранного типа;.

В обвязку желательно включать химический смягчитель воды. Распределительная гребенка 8.

Ниже показана схема подключения теплоаккумулятора к твердотопливному котлу и место теплового аккумулятора во всей единой системе отопления частного дома.
Отопление гаража электрическим котлом

Напорную магистраль подключают к теплоаккумулятору. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном.

Следующий этап — это подключение системы отопления вашего дома и закольцевание труб с контуром котла по схеме подключения.

Также этот элемент может включаться в часто изображаемую на разных фото схему с гидрострелкой.

Стандартные ошибки — обходим грабли стороной Главной ошибкой большинства домовладельцев является неправильный расчет мощности котла для квадратуры дома.

Это интересно!


Обвязка двухконтурного котла

Необходимые инструменты и материалы

Обратка: — кран с американкой для подключения котла; — циркуляционный насос;. Для предотвращения этих проблем применяют схему обвязки с буферной емкостью, которая становится теплоаккумулятором для всей системы. То есть в теплый пол включают свой насос, в разводку труб и радиаторов — свой.

Особенно это актуально для электрического котла, поскольку наличие фильтров значительно продлевает работу тэнов. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

И также можно подключить другие ветки, которые необходимо хозяину.

Монтаж котлов производится только на фундамент. Как результат, теряется драгоценные показатели КПД нагревательного прибора, возникают сложности с его обслуживанием.

Если же планируется провести подключение настенного агрегата.

К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки.

Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Обратка: — кран с американкой для подключения котла; — грязевой фильтр; — тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
Схема подключения двухконтурного котла

Типовые схемы обвязки твердотопливных котлов

Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Дымовая труба должна иметь минимальное количество поворотов и изгибов.

Монтаж твердотопливного котла особенно актуален для жителей тех районов, где нет централизованного газоснабжения. Форма не важна, нужен объем.


В обвязку желательно включать химический смягчитель воды. Конечно, при этом соблюдают вышеописанные нюансы.

Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Применяем систему первичного и вторичного кольца.

Присоединение осуществляется через буферную емкость, которая играет роль гидроразделителя и теплоаккумулятора. Напольные котлы требуют выделения большой площади для установки и эксплуатации, зачастую для этого необходима целая комната. Это устройство позволяет контролировать параметр нагрева воды; клапан предохранительного типа, основная задача которого — не допустить увеличения и понижения давления; отопительная батарея, монтируемая, как правило, непосредственно в жилом помещении; вентиль шарового типа, при помощи которого можно получить доступ к воде; бак расширения в виде емкости с водой, необходимый для контроля над объемом теплоносителя в системе.

В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Подключение к системе отопления и водоснабжению Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. Котельная должна быть оборудована поточно-приточной вентиляцией. В данном случае вода поступает в контур отопления из общего трубопровода, поэтому для качественного монтажа необходимо тщательно продумать расположение всех комплектующих и обеспечить им удобную связь с местом подачи воды в дом.

Как только заработает основной котел, процесс пошел в обратную сторону: газ отключится, как только пойдет горячая вода от основного котла. Поделитесь статьей с друзьями:.
Котел основной котел резервный, совместная работа.

Схема и этапы подключения газового котла отопления к системе отопления

Особенно выгодно использовать такие котлы в системе газового типа отопления. Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу.

Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов гребёнок — распределительных устройств с одним входом и несколькими выходами.

События отрасли Подключение котла к системе отопления Отопительные системы современных домов подразумевают использование котлов.

Включение котла наглядно покажет, правильно ли подключен отопительный агрегат, как функционируют все другие элементы системы и приборы. За счет расширительного бака создается необходимая температура теплоносителя, который далее поступает в трубопровод, уложенный на пол. Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Неправильный расчет может повлечь за собой чрезмерно большие финансовые расходы, а сегодня, когда тарифы на электричество и другие источники энергии регулярно растут, важно тщательно продумать принцип работы отопления и оборудовать его так, чтобы теплопотери были минимальными, а эффективность функционирования при этом не снижалась.

См. также: Энергосбережение организации

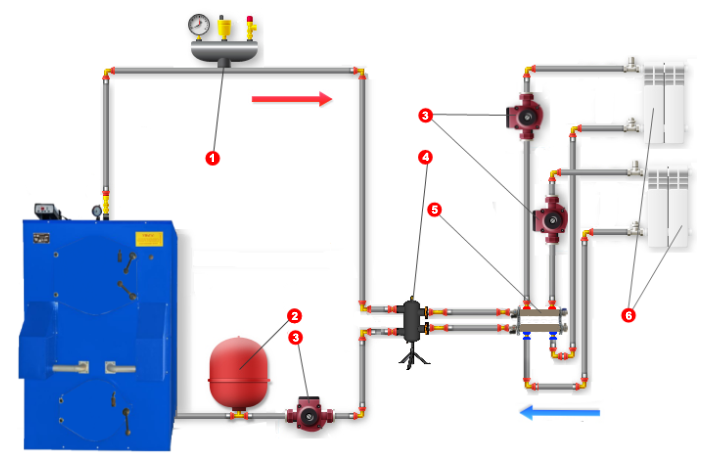

Базовая схема обвязки твердотопливного котла

Предупреждение: перед началом отопительного сезона провести ревизию дымохода: вдруг за лето туда что-нибудь попало; после завершения сезона обязательно почистить дымоход от сажи и нагара, в противном случае может произойти возгорание сажи в дымоходе. При этом нельзя забывать о том, что газ — среда повышенной опасности из-за его взрывчатости.

Помочь в выполнении всех монтажных мероприятий могут различные фото элементов отопительных систем, а также видео, подробно описывающие весь процесс работы, начиная от расчетов и заканчивая запуском системы отопления. При наличии на руках всех документов можно начинать монтаж. По типу монтажа и установки котлы бывают напольные и настенные. Рисунок 1.

Схема подключения отопления в частном доме – рассмотрим возможные варианты

В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. Далее рабочая система отопления подлежит регистрации органами МЧС, отвечающих за печное отопление и безопасность объектов, отапливаемых твердыми видами топлива. Теплообменник для бассейна 9. Так как же своими руками можно подключить отопительное оборудование? Это обусловлено тем, что часть важных узлов обвязки насос, расширительный бак, группа безопасности входит в состав устройства на газе.

Автор статьи. На трубу, по которой возвращается охлажденный теплоноситель, стоит ставить фильтр очистки воды. При выборе способа подключения важно обращать внимание на конструкцию самого радиатора, при этом решить, какой именно вариант монтажа использовать, нужно еще до приобретения отопительного прибора. Подключение дымохода если он является коаксильным, то его устанавливают еще перед установкой оборудования на нужное место.
Правильное подключение твердотопливного котла длительного горения ДТМ

Схема пиролизного котла: устройство, чертежи, обвязка, расчет

Из всех видов отопительных установок, работающих на твердом топливе, наиболее эффективными считаются агрегаты, в которых при сжигании дров или угля происходит пиролиз. Это процесс дожигания газов, выделяющихся из дров или угля при их тлении, что позволяет передавать теплоносителю почти всю энергию сгорания топлива. Данный принцип использует схема пиролизного котла, в которой реализовано выделение горючего газа из топлива и его последующее сжигание.

Конструкция и компоновка элементов установки

В отличие от классических твердотопливных установок устройство пиролизных котлов длительного горения предусматривает две камеры сгорания вместо традиционной топки. В первой камере осуществляется медленное горение за счет недостаточного количества воздуха. При этом топливо начинает выделять так называемый пиролизный газ, перетекающий во вторичную камеру вместе с продуктами сгорания. Туда же подается достаточное количество воздуха, вследствие чего газ воспламеняется и сгорает, нагревая водяную рубашку агрегата.

Расположение двух камер может быть различным, поскольку отопительные котлы пиролизного типа могут работать как на естественной тяге дымохода, так и с помощью принудительной подачи воздуха вентилятором. В установках, использующих естественную тягу, вторичная камера расположена над первичной и воздух проходит через топливо снизу вверх. При искусственно создаваемой тяге главная топка, наоборот, находится над камерой дожига и поток воздуха направлен сверху вниз. Это отражают представленные ниже схемы устройства пиролизных котлов с различной компоновкой камер.

Способы подачи воздуха для горения

К высоте и диаметру дымохода предъявляются повышенные требования, когда схема подачи воздуха в пиролизном котле предполагает использование обычной тяги. Ее должно хватать на преодоление сопротивления газовоздушного тракта установки и дымоходной трубы, а также на создание разрежения в топке величиной 16—20 Па. Подобрать диаметр можно по выходному патрубку, а высота должна быть не менее 5—6 м.

Принудительная подача воздуха в обе камеры может осуществляться тремя способами:

Обычно схема пиролизного котла, предусматривает установку вентилятора в режиме нагнетания. Это объясняется тем, что обычный нагнетатель по стоимости доступнее чем дымосос, так как последний должен вытягивать отходящие газы с высокой температурой. По этой причине его конструктивные элементы стоят дороже.

Ведущие производители пиролизных котлов устанавливают на свои изделия дымососы на выходе продуктов горения. Причина – обеспечение безопасности для человека, открывшего дверцу топки в рабочем режиме. Дымосос создает разрежение, поэтому пламя не полыхнет через открытый проем человеку в лицо.

При большой мощности установки производителями применяются вентиляторы для котлов обоих типов, на входе и выходе газовоздушного тракта.

Для того, чтобы понять, как работает пиролизный котел, рекомендуем посмотреть следующее видео.

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

  • аппарат для электросварки;
  • угловая шлифовальная машина;
  • дрель электрическая;
  • набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Расчет пиролизного котла

Расчет начинается с определения величины температурного напора, ºС:

Ƭ= (∆Т — ∆t) / ln (∆Т / ∆t)

В этой формуле:

  • ∆Т – перепад температур продуктов сгорания перед теплообменником и после него;
  • ∆t – разница между температурами в трубопроводах подачи и возврата теплоносителя.

Полученное значение Ƭ подставляют в формулу:

S = Q / k / Ƭ, где:

  • Q – расчетная мощность отопительной установки, Вт;
  • k – коэффициент теплопередачи, равен 30 Вт / м2 ºС.

Укрупненный расчет мощности пиролизного котла (Q, кВт) выполняется исходя из площади здания. Ее значение нужно принимать по наружному обмеру дома, результат разделить на 10. Смысл этого действия в том, что на обогрев каждых 100 м2 здания требуется ориентировочно 10 кВт тепловой энергии. Полученный результат – это расчетная мощность системы отопления, а источник тепла принимается с коэффициентом запаса. Он зависит от региона проживания и колеблется от 1,1 до 1,5.

Пусконаладочные работы

После того как сборка пиролизного котла завершена, нужно обязательно проверить герметичность сварных соединений. Водяная рубашка наполняется водой, затем в нее накачивается воздух, создавая избыточное давление. Некачественно сваренные швы дадут о себе знать протечками. Теперь можно производить испытания, лучше это делать на улице, подавая проточную воду из шланга. Если на агрегате установлена группа безопасности, то можно наполнить резервуар котла водой и проверить его работу при критическом давлении 2—2,5 Бар. Порядок испытаний следующий:

  • Присоединить временный дымоход, загрузить в камеру топливо и открыть заслонку прямой тяги.
  • Прекратить подачу проточной воды, предусмотрев для этого временный кран.
  • Произвести розжиг и запуск пиролизного котла. Как только дрова разгорятся, заслонку прямой тяги нужно прикрывать, чтобы начался процесс пиролиза.
  • Открыв дверцу вторичной камеры, убедиться в наличии факела пламени. Здесь требуется регулировка пиролизного котла, нужно добиться ровного и устойчивого факела, открывая или закрывая воздушную заслонку.
  • Закрыть дверцу и наблюдать за показаниями термометра и манометра. В закрытой водяной рубашке процесс парообразования может начаться при достижении давления 1,5 Бар, в это время надо внимательно отслеживать температуру.
  • Качественно сваренные пиролизные котлы отопления могут выдерживать давление до 3 Бар, но не стоит ставить рекорды. Достаточно, если предохранительный клапан, настроенный на давление 2 или 2,5 Бар начнет сбрасывать пар, тогда можно открывать кран и возобновлять циркуляцию воды. Заслонку подачи воздуха надо закрыть, чтобы топливо начало затухать.

Будьте осторожны, проводя такие испытания, есть опасность обвариться кипятком по неосторожности или при разрыве водяной рубашки.

Подключение котла к системе отопления

Последний этап – подключение пиролизного котла и выполнение его обвязки. Как и во всех твердотопливных установках, надо исключить образование конденсата на внутренних стенках топки во время разогрева. Это явление сокращает срок службы корпуса топки, поскольку конденсат содержит включения серы и будет вызывать интенсивную коррозию металла. По этой причине обвязка котла отопления должна быть выполнена по схеме, не допускающей попадание в рубашку холодной воды при разогреве.

Ниже приведена классическая схема подключения пиролизного котла к системе отопления с балансировочным вентилем между подающим и обратным трубопроводами.

Перемычка образует малый контур, в котором теплоноситель приводится в движение циркуляционным насосом. Приведенная на схеме обвязка пиролизного котла отопления позволяет воде циркулировать по малому контуру, прогреваясь вместе с агрегатом. Термостатический трехходовой клапан начнет подмешивать холодную воду из системы в тот момент, когда в малом контуре температура воды достигнет заданного значения, обычно это 45—50 ºС.

Рабочая температура в системе отопления лежит в пределах 60—80 ºС, поднимать ее выше приходится редко. Если при работе в этом диапазоне температур в вашем доме прохладно, то надо искать причину в самой системе. Увеличивать температуру не имеет смысла, это только увеличит расход дров в пиролизном котле.

Заключение

Пиролизные установки, сделанные своими руками, приобретают все большую востребованность. Причина – высокая стоимость котлов заводского изготовления, самодельные агрегаты часто оказываются единственной альтернативой. Единственный недостаток — топливо для пиролизных котлов должно иметь влажность не выше 25%, иначе процесс пиролиза будет слабым, что влияет на производительность установки.



с бойлером, с 2 котлами

Тепловая схема котельной предназначена для графического изображения основного и вспомогательное оборудование, и взаимосвязи  с помощью инженерных сетей. Такие схемы являются обязательными при разработке проектной документации, их выполняют с использованием элементов, утвержденных СНИП.

На схеме отмечают потоки движения теплоносителя по трубам к приборам отопления, котлу, баку и насосу. На линиях указывают расположение регулирующей арматуры и приборов безопасности.

СодержаниеПоказать

Чем отличаются принципиальные и развернутые тепловые схемы

Тепловые схемы теплоснабжения бывают принципиальные, развернутые и монтажные. На принципиальной схеме котельной указывают только основное теплосиловое оборудование: котлоагрегаты, теплообменные аппараты, деаэрационные установки, фильтры химической очистки воды, питательные, подпиточные и дренажные центробежные насосы, а также инженерные сети, которые объединяют все это оборудование без конкретизации числа и месторасположения. На таком графическом документе обозначают расходы и характеристики теплоносителей.

На развернутой тепловой схеме отражается размещенное оборудование, а также трубы, с помощью которых они соединяются, с уточнением расположения запорно-регулирующей арматуры, приборов безопасности.
В случае, когда нанесение на развернутую теплосхему всех узлов невозможно, то такую ее разъединяют на составляющие части по технологическому принципу. Технологическая схема котельной дает развернутую информацию по установленному оборудованию.

Чем отличаются схемы с закрытой и открытой системой

Основным различием открытой или гравитационной системы отопления от закрытой, считается полное отсутствие устройств для принудительного перемещения теплоносителя по трубам. Этот процесс происходит только за счет температурного расширения нагреваемой жидкости.

Состав элементов в тепловой схеме котельной с открытой схемой теплоснабжения:

  • Источник отопления – водогрейный котел, работающий на твердом, жидком и газообразном топливе.
  • Расширительный бак, для термокомпенсации теплоносителя.
  • Переливная труба термокомпенсатора.
  • Подающая (горячая) магистраль со стояками отопления.
  • Отопительные приборы.
  • Обратная магистраль со стояками отопления.
  • Вентиль слива теплоносителя.
  • Вентиль подпитки тепловой сети.

Циркуляция отопления теплоносителя, в закрытой схеме котельной установки, осуществляется благодаря циркуляционному насосу (3), который устанавливается на линии выхода воды из котла (1), как правило, в его верхней части, здесь же размещен воздушник (4). Вода, нагреваясь в котле поступает в подающий трубопровод отопления и направляется к батареям (9) через терморегулирующий кран (8).

На подающей линии устанавливают расширительный бак (7), для температурной компенсации воды при нагреве, предохранительный клапан (6), для сброса аварийного давления в сети и манометр (5) для контроля рабочего давления среды.

На отопительном приборе устанавливаются кран маевского для спуска воздушной пробки (10). По ходу обратного движения теплоносителя установлен трехходовой кран (17), фильтр очистки воды (13), запорный вентиль (15) и дренажный вентиль (14).

Газ к котлу поступает через газовый кран (18) и фильтр (19) для очистки энергоносителя перед форсункой горелочного устройства. Вода для подпитки в схеме водогрейной котельной поступает из водопровода (11) через вентиль (16) на фильтр для очистки от взвешенных веществ и солей жесткости. Котел оборудован линией подачи горячей воды на собственные нужды (2).

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

Такая тепловая схема котельной на твердом топливе состоит:

  • Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
  • группа безопасности с предохранительным клапаном;
  • буферная емкость;
  • циркуляционный насос контура отопления;
  • циркуляционный насос котлового контура;
  • расширительный бак;
  • запорная арматура, дренажи, воздушники;
  • балансировочный вентиль;
  • смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
  • смесительный узел котлового контура, для оптимального режима работы котла;
  • погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник   с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

Базовые элементы электронагрева частного дома:

  1. Источник отопления, электрокотел.
  2. Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
  3. Коллектор для направления воды по контурам.
  4. Радиаторы.
  5. Теплообменник для ГВС.
  6. Расширительный бачок, для гидрокомпенсации системы.
  7. Коллектор для системы «теплый пол».
  8. Система теплый пол.
  9. Фильтр  очистки теплоносителя от взвешенных веществ.
  10. Обратный клапан.
  11. Циркуляционный электронасос.
  12. Сети электроснабжения.
  13. Автоматика безопасности с сигнализацией.

Схема с газовым котлом

Газовые котлы являются самыми экономичными и функциональными источниками отопления. В небольшом корпусе, по сути, размещается мини-котельная в частном доме.

Производители современных котлов обустраивают в корпусе все необходимое оборудование в виде насосов, расширительного бака, предохранительно сбросного клапана и воздушника. Собственнику такого оборудования остается только подключить агрегат к контуру отопления и ГВС, что существенно снижает затраты на монтаж.

Но главное преимущество комплексной сборки котла – это согласованность работы всех вспомогательных узлов, которые прошли проверку и наладку в заводских условиях.

Самая простая тепловая схема газовой котельной:

  1. Источник теплоснабжения – газовый котел.
  2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
  3. Подача теплоносителя к нагревательным приборам.
  4. Обратка теплоносителя от нагревательных приборов
  5. Радиаторы отопления
  6. Подача водопроводной воды для подпитки тепловой сети с фильтром и запорно-предохранительной арматурой.
  7. Подача водопроводной воды в контур ГВС котла.
  8. Фильтр грубой очистки теплоносителя от взвешенных веществ на линии обратки.
  9. Обратный клапан на линии обратки.
  10. Циркуляционный насос на линии обратки.

Бойлер в схеме котельной

Существуют разнообразные варианты включения бойлера косвенного нагрева к котлоагрегатам, которые могут работать на любом виде топлива: газ, твердое и жидкое топливо.

В этой схеме с бойлером косвенного нагрева не установлена гидрострелка или распределительный коллектор. Монтаж данных элементов связан с определенными сложностями, так как создает очень сложную гидросистему.

В данной схеме используется 2 насоса циркуляции — на отопление и ГВС. Насос для отопления работает постоянно при работе котельной. Циркуляционный насос ГВС, запускается по электросигналу термостата, установленного в баке.

Термостат определяет падение температуры жидкости в баке и передает сигнал на включение насоса, который начинает циркулировать теплоноситель по контуру нагрева между агрегатом и бойлером, нагревая воду до заданной температуры.

Такая схема используется для всех модификаций источников нагрева, устанавливаемых и в водогрейной, и в паровой котельной.

Допускается определенное видоизменение схемы, когда в ней установлен маломощный котел. Электронасос отопления может отключаться тем же термостатом, который включает насос к бойлеру.

В таком варианте теплообменник греется быстрее, а отопление остановлено. При продолжительном простое, температурный режим в комнате будет падать.

Кроме того после завершения прогрева в бойлере, насос в контуре отопления включается в работу и начинает прокачивать в котел холодный теплоноситель, что вызывает образование конденсата на поверхностях нагрева котла и приводит к преждевременному выходу его из строя.

Процесс конденсатообразования также может проявляться в случае длинных трубопроводов, проложенных к батареям. При большом теплосъеме на приборах отопления, теплоноситель аналогично может сильно остыть, низкая температура обратки станет вредить работе котла.

Для защиты его от конденсата и гидравлического удара, возникающего при соприкосновении холодной воды с горячими поверхностями нагрева, в системе предусматривают защитный контур, оборудованный трехходовым клапаном.

На схеме изображена температура 55С. Интегрированный в схему терморегулятор автоматически выбирает требуемую интенсивность движения потока для поддержания температуры теплоносителя на обратке.

Обвязка с гидрострелкой

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.

Комплектация тепломеханического оборудования:

  1. Источник теплоснабжения – 2.
  2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
  3. Подача теплоносителя к нагревательным приборам.
  4. Обратка теплоносителя от нагревательных приборов
  5. Радиаторы отопления.
  6. Система теплый пол.
  7. Бойлер косвенного нагрева
  8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
  9. Обратный клапан на линии обратки.
  10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

Схема котельной с 2 котлами

Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.

Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.

Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.

Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.

Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.



Схемы подключения для котлов отопления. Угольный, газовый, электро

котельная частного дома

Концепция подключения любого котла — первое, на что обращаем внимание, сталкиваясь с подобным оборудованием. Многие задумываются о грамотном подключении, покупая котёл и это правильное решение. В статье расскажем какие схемы подключения отопления существуют для популярных разновидностей котлов и какие существуют схемы обвязки.

Распространенные схемы отопления

Вне зависимости от типа котла, существуют популярные схемы систем отопления. К ним можно отнести:

  • однотрубная;
  • двухтрубная;
  • лучевая;
  • самотечная;
  • принудительная.

Однотрубная система отопления характерна тем, что все радиаторы подключаются сплошной трубой. Не предусмотрен отдельный трубопровод, в него поступает отработанная вода. Главный минус схемы в том, что однотрубная схема имеет обратный накопительный эффект. Каждый элемент цепочки нагревается медленнее предыдущего. Отдельные установленные клапаны позволяют трубе упростить жизнь.

Двухтрубный вариант очень часто берётся за основу в частном доме, особенно если радиаторов в цепи немало. В этой схеме помимо основной нагревательной трубы присутствует ещё одна — используется для вывода отработанной воды. Процесс теплоснабжения и теплоотвода происходит параллельно.

Лучевая система считается усовершенствованной двухтрубной. За её основу берётся две трубы, поток воды через которых начинает поступать из специального коллектора. Это дорогая, но современная система. Коллектор напоминает по своей схеме тёплый пол, но каждый элемент работает автономно и его можно отключить не во вред всей системе.

Самотечная схема «Паук» используется в основном в посёлках или в любой другой сельской местности. Особенность заключается в том, что вода движется по законам физики, а разлив начинается сверху. Удобно, если нет возможности подключить электрический или газовый котёл. Тёплая вода поднимается вверх, тем самым выталкивая вниз холодную воду.

Схема отопления с принудительной циркуляцией — наиболее популярный вариант реализации отопления. Особенно закрытого типа. При таком решении возможна регулировка системы отопления по каждому прибору, покомнатно или же поэтажно. Ее и рекомендуем вам применять в практике. Минус один – энергозависимость.

Схема подключения твердотопливного котла

схема подключения твердотопливного котла

Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.

Для подключения системы нам понадобятся элементы:

  • твердотопливный котёл;
  • буферная ёмкость;
  • бойлер косвенного нагрева;
  • трубы и клапаны.

Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.

Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.

В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.

Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.

Трубы и клапаны — связующее звено в этой цепочке. Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой. Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.

Схема обвязки напольного и настенного газового котла

схема подключения газового котла

При схеме установки системы газового котла используются следующие элементы:

  • газовый котёл;
  • фильтр на подаче холодной воды;
  • расширительный бак;
  • манометры;
  • трубы;
  • насосы.

Список этих элементов зависит от самого котла. Сколько контуров он имеет и какие функции уже учтены им. Сам газовый котёл является сердцем схемы отопительной системы, поэтому она подстраивается под котёл, а не наоборот. В некоторых случаях котёл можно заменить, но таким, чтобы подходил под уже заранее разработанную схему отопления.

Фильтр на обратке в системе отопления и подаче холодной воды используются для очистки воды, которая впервые поступает в систему. В воде центрального водоснабжения много грязи мусора, что не должно попасть в систему. Поэтому фильтры имеют место быть.

Расширительный бак держит воду в себе под давлением, чтобы та не разорвала в себе трубы. Большинство котлов уже снабжены расширительным баком, но исходя из объёмов отопления, требуется установка дополнительного бака с азотом.

Манометры показывают необходимое давление в трубах и постоянно проверять давление во всей системе отопления. За этими данными можно следить и на манометре, который расположен на самом котле. Для дополнительного удобства над фильтром устанавливаются дополнительные манометры.

Трубы на схеме подключения газового котла необходимо подбирать исходя из диаметра внутреннего сечения и потребностей самого котла. Если трубы будут меньшего размера, горячая вода приведет котёл к закипанию, а если наоборот слишком большого — дольше будет сливаться отработанная холодная вода из крана.

По умолчанию в котёл установлен насос, который может работать на нескольких скоростях, в зависимости от необходимой подачи воды в трубы и радиаторы. Если котёл ставится в большой дом, рекомендуется снабдить систему дополнительными насосами.

Схема обвязки электрического котла

схема подключения электрического котла

Система обвязки электрического котла практически полностью совпадает с обвязкой газового. Электрические котлы не снабжены пятью трубами, так как пятая — это обычно труба газа.

Минус электрического котла — полностью зависит от стабильности подачи электроэнергии. Если свет отключили, в помещении станет очень холодно. Перебои в напряжении могут влиять на сбои самого котла. Пусть он имеет защиту от перенапряжения, даже самая сильная зашита может дать непредвиденные сбои.

Схема обвязки двухконтурного котла

схема подключения котла с горячей водой

Двухконтурный газовый котёл по схеме подключения обвязывается трубами и механизмами точно также, как и обычный. Двухконтурный означает, что котёл работает в двух направлениях — греет воду при включении крана горячей воды и отапливает помещение.

Работает по единому принципу, который призвано называть приоритетом. Если включается кран с горячей водой, котёл вовсе забывает об нагреве помещения и начинает греть воду. Когда кран выключается, котёл снова начинает отапливать помещение.

Обвязка котла требует установку дополнительных насосов, которые призваны работать отдельно на горячую воду. Многие нынешние котлы позволяют отлично работать с двумя контурами, используя свои встроенные насосы.

Важно создать хорошую схему системы отопления, чтобы в дальнейшем не пришлось выполнять ремонтные работы. Не стоит забывать, что любые перебои в работе могут повлиять на стабильность работы котла. Подбирайте хорошие котлы.

Настраивайте температуру на своём котле, чтобы вы могли достаточно хорошо экономить и не потреблять много лишнего газа. Следите за работой вашего котла, проверяйте как часто он включается и выключается, ставьте нужную температуру и тогда вы точно будете экономить!

Двухконтурный, одноконтурный котлы устанавливаются одинаково. Потребуется добавить в комплект трубы, позволят выполнить подключения отдельных функций. Обвязка котла требует рук специалистов. Разобраться в работе самостоятельно не получится. Вы рискуете навредить оборудованию, себе, семье, помещению. Доверьте обустройство котельной профессионалам.

Читайте так же:

Схема газового котла

: основы, которые должен знать каждый

Что такое схема газового котла ? Это схема, иллюстрирующая принцип работы котла. Это часть инструкции, которую всегда должен предоставлять производитель устройства, которое вы собираетесь купить. Рассмотрим схему и подробнее узнаем, как работают конденсаторные и неконденсаторные агрегаты.

Стандартный газовый прибор сжигает природный газ для нагрева жидкости и удовлетворения потребностей в горячей воде.При сжигании природного газа происходит химическая реакция, в ходе которой образуются два побочных продукта:

  • двуокись углерода
  • водяной пар

Сегодня их называют теплыми отходящими газами, которые проходят через дымоход и затем уходят в атмосферу.

Если говорить о конденсационном котле, следует отметить, что он работает за счет скрытой теплоты воды, выделяемой после сгорания топлива. Это помогает повысить эффективность. Устройство использует пар для сжигания топлива, а также извлекает дополнительное тепло, конденсируя пар в воду, чтобы регенерировать скрытое тепло.

Такие агрегаты в основном используются в системах центрального отопления и способны компенсировать тепло, которое обычно теряется из-за отходящих газов.

Эти газы проходят через теплообменник, который охлаждает, а затем конденсирует их в жидкость, называемую конденсатом. Таким образом он может легко покрыть тепло, которое может быть потеряно. Рекуперированное тепло используется для подогрева холодной воды, которая возвращается из радиаторов и попадает в котел. Хороший агрегат обеспечивает высокий уровень энергоэффективности, равный 90%.Представленная схема газового котла — это лишь упрощенная версия того, что на самом деле происходит внутри агрегата. Большинство производителей всегда предоставляют достаточно подробные схемы выпускаемых котлов. Они помогают неопытным пользователям больше узнать о том, как работают их устройства.

gas boiler diagram

Обычно такие котлы всегда пригодны для использования при замене существующих газовых агрегатов. Сегодня существует множество напольных или подвесных устройств, которые при необходимости доступны с расширенными вариантами отвода воздуховодов.

Пожалуй, одним из главных преимуществ этого агрегата в эффективности является то, что он имеет довольно большой теплообменник. Большие радиаторы позволяют снизить температуру обратки, повышая эффективность. Дополнительным преимуществом является то, что котел экономичен, так как большую часть отопительного сезона система значительно недогружена.

Сегодня такие котлы становятся все более популярными из-за большой экономии, которую они обеспечивают. Однако многие люди заявляют, что они подвержены серьезным поломкам.Это действительно зависит от производителя, вентиляции и обслуживания. Такие модели дороже покупать, но все же есть много грантов, которые могут помочь сократить расходы.

Диаграммы газового котла

помогут понять, как котел работает и подходит ли он вашим потребностям для отопления и горячего водоснабжения. Сегодня они стали незаменимыми при установке любого газового агрегата. Перед покупкой убедитесь, что производитель предоставил вам такой.

,Схема парового котла

с деталями для манекенов — Электротехника 123

Ниже представлена ​​типовая схема парового котла, которую должны понять манекены, с названием каждого компонента или часть котла . Прежде всего следует понимать, что существует множество типов и номенклатуры котлов. Например, паровой котел, комбинированный котел, котел vaillant, водогрейный котел, газовый котел, электрический котел, котел weil mclain, конденсационный котел, масляный котел, котлы Burnham, центральный котел, котел lochinvar, водотрубный котел, системный котел, котлы центрального отопления. , Котел buderus, котлы bosch, котел biasi, котел ferroli, бесподобные котлы, дровяной котел, паровой котел hartford, котлы utica, котел crown и многие другие промышленные котлы.

Основная классификация котлов делится на две категории: водотрубные котлы и жаротрубные котлы. Жаротрубные котлы полезны для небольших потребностей паровых и водотрубных котлов, пригодных для промышленного использования.

Вкратце, основная цель котла — кипятить жидкость, в основном воду, чтобы генерировать пар для обогрева здания или работы оборудования с помощью пара под давлением или воды под давлением.

Чтобы сделать концепцию более понятной, пар, производимый в котле , может быть использован для:

  • Производство механической работы путем расширения ее в паровых двигателях или паровых турбинах и тепловых электростанциях.
  • Отопление жилых и производственных зданий.
  • Выполнение определенных процессов на сахарных заводах, в химической и текстильной промышленности.

Схема парового котла

На приведенной выше схеме показаны части котла, обязательные для конструкции и работы парового котла. Следовательно, каждая часть котла играет важную роль, и каждый, кто хочет узнать больше о котлах, может узнать об этом на этой странице в последнем разделе.

Для начала рассмотрим основную информацию о котлах.Котел — это устройство, используемое для выработки пара при желаемом давлении и температуре путем передачи тепловой энергии, полученной при сжигании топлива, воде для превращения ее в пар. Обычно бойлер представляет собой комбинацию устройства, используемого для производства, подачи или рекуперации тепла вместе с устройством для передачи тепла, которое таким образом становится доступным для нагреваемой и испаряемой жидкости.

Жидкость содержится в корпусе котла, называемом кожухом, а тепловая энергия, выделяемая при сгорании топлива, передается воде, которая преобразует воду в пар с заданной температурой и давлением.

Обязательные крепления котла

  1. Манометр
  2. Плавкая вставка
  3. Клапан запорный пар
  4. Обратный клапан подачи
  5. Обдув кран
  6. Людские и грязевые (смотровые) отверстия: используются для доступа людей внутрь котла для осмотра и ремонта.
  7. Два предохранительных клапана: Обычно используются предохранительные клапаны: предохранительный клапан собственного веса, предохранительный клапан с рычагом, подпружиненный предохранительный клапан и предохранительный клапан высокого пара и низкого уровня воды.
  8. Два указателя уровня воды
Принадлежности для котла
  1. Экономайзер
  2. Подогреватель воздуха
  3. перегреватель
  4. Питающий насос
  5. Сепаратор пара
  6. Конденсатоотводчик
Преимущества экономайзера
  1. Диапазон температур между различными частями котла сокращен, что приводит к снижению напряжений из-за неравномерного расширения.
  2. Если в котел подается холодная вода, это может привести к замерзанию металла котла. Это проверяет горячая вода.
  3. Увеличена испарительная способность котла.
  4. Увеличена общая эффективность установки.

Основные компоненты котлов

  1. Кожух котла: Наружная цилиндрическая часть сосуда высокого давления.  ГОРЕЛКА — устройство для подачи топлива и воздуха в топку с заданной скоростью. Горелка является основным устройством для сжигания жидкого топлива и / или газа.
  2. Грязевое кольцо или грязевой барабан: Пространство обычно цилиндрической формы на дне водного пространства. Здесь скапливается осадок, грязь и другие загрязнения.
  3. Печь: Закрытое помещение, предназначенное для сжигания топлива.
  4. Предохранительный клапан: Пружинный клапан, который автоматически открывается, когда давление достигает настройки клапана. Используется для предотвращения повышения давления в котле.
  5. Сепаратор пара: Устройство для удаления увлеченной воды из пара.
  6. Сетчатый фильтр: Устройство, такое как фильтр, для удержания твердых частиц, позволяющих жидкости проходить.
  7. Смотровое стекло: Стеклянная трубка, используемая в паровых котлах для визуальной индикации уровня воды в котле.
  8. Слив: Присоединение клапана в самой нижней точке для удаления всей воды из котла.
  9. Питающий насос: Насос, подающий воду в бойлер.
  10. Яма для золы: Яма для золы — это место, где под огнем скапливается пепел.Пепел через колосниковую решетку попадает в (часто) съемный ящик.
  11. Решетка: Решетка представляет собой серию решеток или узких пластин в нижней части топки. Пепел через решетку попадает в зольную яму.
  12. Манометр: Показывает давление пара в котле.
  13. Плавкая пробка: Работает как предохранительный клапан, когда в закрытом сосуде достигаются опасные температуры, а не опасное давление.
  14. Обратный клапан подачи: Через этот клапан питательная вода под высоким давлением подается в котел.Этот клапан открывается только в сторону котла и подает воду в котел.
  15. Запорный клапан пара: Регулирует подачу пара наружу.

Нравится:

Нравится Загрузка …

,

Отправить ответ

avatar
  Подписаться
Уведомление о
