Слуховое окно чертеж: Слуховое окно на крыше конструкция чертеж

Слуховое окно на крыше конструкция чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид.
Типичное слуховое окно на крыше коттеджаПример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15⁰).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли.
Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника».
Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света.
Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек.
Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.
Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.
Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Слуховое окно на крыше — конструкция и чертежи

Слуховые окна чаще всего оборудуются в кровле для обеспечения вентиляции мансардного, чердачного помещения. Одновременно они являются одним из элементов дизайна крыши, здания.

Слуховые окна (мансардные) на крыше, конструкция, чертежи которых могут отличаться, в общих чертах представляют собой стеклянную раму, обустроенную в кровельной плоскости. Благодаря большому количеству конструктивных решений таких окон каждое здание имеет собственный оригинальный стиль, индивидуальный внешний вид.

Разновидности, конструктивные особенности, применение слуховых окон

Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения.

Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

• Предоставляют возможность выбраться на поверхность скатных крыш.
• Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
• На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
• Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

Разновидности конструкций слуховых окон

Тип слухового окна подбирается в зависимости от конструктивных особенностей самой крыши:

• стандартные для плоской кровли;
• треугольные, односкатные четырехугольные;
• четырехугольные для двускатных крыш;
• для вальмовой крыши;
• панорамные для трапециевидной кровельной конструкции;
• мансардные;
• круглые, полукруглые;
• выполненные полностью из стекла;
• прочие варианты.

Применение

• Основная функция слуховых окон – проветривание нежилых чердачных помещений, чтобы предотвратить гниение деревянных элементов кровельной конструкции.
• Они также применяются как аварийный выход, для проведения ремонтных работ на крыше.
• Если чердак переоборудован под жилую комнату, тогда окна слуховые используются для естественного дневного освещения. По утверждениям специалистов такие проемы меньше пропускают света в отличие от мансардных окон (проникновению солнечных лучей внутрь помещения мешают боковые стенки).

Варианты кровельных окон

Смотровые окна можно монтировать практически на любые тип крыш: одно-, двускатные, ломаные и пр. Существует множество вариантов сочетания кровельных конструкций с оконными проемами разных размеров, геометрических параметров. Размещать их можно и на самой поверхности кровли и на фронтоне.

• При подборе слухового окна для плоской крыши, в конструкции на чертеже стоит учитывать необходимость обустройства водостока дополнительными желобами. Скат крыши в данном случае должен быть под уклоном порядка 5-15º.
• Оконные конструкции четырехугольной формы для одно-, двускатных кровель конструктивно аналогичны изделиям для плоской крыши, но кровельные скаты должен быть под уклоном 15º и более.
• Треугольные варианты часто используют для кровель дач, загородных домов. Здесь скаты заменяют боковые стенки. В такой ситуации при установке получается меньше стыков, соответственно меньше поступает света в чердачное (мансардное) помещение.
• Достаточно привлекательными являются окна круглой формы, придают общему внешнему виду сооружения необычности.
• Интересный вариант – зенитный фонарь. Отличается внешним видом, собственными эксплуатационными характеристиками. Здание в результате становится визуально гораздо легче, воздушнее, в комнату проникает большое количество естественного света.
• Мансардные варианты могут крепиться между стропилами. Они применяются при уклоне ската 15-20º. Но они создают преграду для водного потока, поэтому их устройство характеризуется достаточной сложностью. Самостоятельно сделать такую оконную конструкцию практически нереально, поэтому лучше заказать специалистам.

Конструкция стандартных слуховых окон

Традиционный вариант – надстройка на крыше, напоминающая маленький домик. При этом грубый расчет параметров производится согласно технологии освещенности чердака. Изделия монтируются только без нарушения балочной системы, поэтому между балками обычно обустраивается несколько окон. Они бывают из стекла, жалюзийные.

При обустройстве оконных конструкций на основе жалюзи проем может быть совмещен с вентиляционной системой. Для нормального проветривания чердачного помещения естественным способом достаточно, чтобы температурный перепад между улицей и помещением составлял 5-10º. Если перепад больше, тогда интенсивнее проявляется конденсат, что требует использования дополнительно материала в «кровельном пироге», который способен регулировать уровень влажности.

Слуховые окна на крыше, конструкции двух типов

• Односкатные конструкции для плоских крыш, наклон ската порядка 15º. Сток воды направлен к оконному проему. Это простая конструкция, но в данном случае требуется обустройство значительного вылета кровли над домиком, чтобы не допустить протекания воды.
• Двускатные конструкции слуховых окон более сложные. Здесь необходимо правильно рассчитать стыковочные углы кровли. Но, если все швы качественно герметизированы, водный поток будет распределяться эффективнее. Солидно смотрятся изделия купольной или радиусной конструкции – это также варианты двускатных окон.

Чтобы не нарушать гармонию проекта крыши для производства окон для крыши применяются материалы аналогичные кровельному покрытию. При этом их монтаж производится и при строительстве новой крыши, но и при выполнении ремонта старой.

Конструкция, установка каркаса

Монтаж начинается с создания каркаса, на который впоследствии и будет оно крепиться. Но он не считается отдельным компонентом, а проектируется как составляющая общего каркаса кровельной конструкции, основу которого составляют коньковый брус и система стропил.

Рекомендация. На участках обустройства слуховых окон стропила существенно усиливаются (устанавливаются двойные, тройные стропильные ноги). Это необходимо для увеличения жесткости конструкции в целом, соответственно безопасности ее эксплуатации.

Технология установки

• Нижние стропила в соответствии строительным нормам обрезаются заподлицо плоскости основного сооружения.
• Монтаж сдвоенных балок-перемычек, которые монтируются между сдвоенными стропилами. Чтобы не допустить снижения прочностных характеристик конструкции, не разрешается врезка в стропильные балки.
• В процессе монтажа брусьев конька слухового окна осуществляется, фронтонные каркасы проверяются на вертикальность.
• Пара стропильных ног вырезается по шаблону, далее они закрепляются на фронтоны оконных конструкций.
• Каркас обшивается водостойкой строительной фанерой.

Рекомендации по обустройству слуховых окон

• Выпиливать участок кровельного пирога необходимо очень аккуратно, чтобы не повредить гидроизоляционный материал основной конструкции крыши.
• Стены лучше отделывать при помощи стального сайдинга, который способен обеспечить не только солидный внешний вид, но и надежную защиту от атмосферных осадков, ветровых нагрузок.
• Все соединения, стыки элементов конструкции обязательно обрабатываются герметикой.
• Запрещено делать врезки, иначе уменьшится прочность несущей конструкции. Можно использовать лишь гвозди, скобы, накладные детали (уголки, ленты из металла).
• Для изготовления каркасной конструкции применяются материалы и размеры, которые определяет чертеж проекта. На размерах экономить не рекомендуется – это может негативно сказаться на готовой конструкции, которая в процессе эксплуатации может не выдержать снеговых, ветровых нагрузок.
• Если площадь крыши позволяет, проемы окон можно размещать в несколько рядов.
• Чем выше будет установлено смотровое окно, тем лучше будет освещаться мансардное помещение.
• Для сооружения каркаса необходимо использовать только качественную древесину: хорошо просушенную, обработанную специальными защитными составами.

Вывод

Обустраивая слуховые окна важно их гармонично вписать в концепцию самого здания. Одинаковые кровельные уклоны, повторяющиеся декоративные компоненты, однотипный материал для крыши меняют внешний вид постройки в целом, придают ей солидности, привлекательности.

Слуховое окно на крыше — конструкция, чертежи, роль слухового окна и как его сделать

Если на чердаке и мансарде дома требуется дополнительная вентиляция, то первое, что нужно сделать – это установить слуховое окно. Такого рода конструкция имеет массу положительных качеств, кроме этого, она улучшает внешний вид строительного объекта.

Что представляет собой слуховое окно

Конструкция располагается в верхней части здания, она представляет собой окошко в виде домика небольшого размера. Благодаря ему чердачное помещение освещается солнечными лучами и образуется дополнительная вентиляция. Сам фасад крыши благодаря такому устройству выглядит заметно привлекательнее.

Конструкция и каркас

Слуховое окно образуется несколькими составляющими, основная его часть – это каркас. Его монтаж воспроизводится вместе со стропилами. Основным материалом конструкции является дерево, в некоторых случаях точки опоры, например, боковые стены, оборудуются из кирпича. Для того чтобы начать процедуру установки слухового окна обязательно требуется создать каркас в здании, в котором присутствуют металлические крепежные детали.

Стоит заранее позаботиться и об устройстве этой конструкции при строительстве дома, так как в дальнейшем процедура формирования окна в поперечные балки станет невозможной.

Область применения

Такую необходимую часть здания, как слуховое окно, принято считать новшеством. Однако, такое мнение принято считать ошибочным, о нем было слышно несколько тысячелетий назад, но, многие архитекторы утверждают, что они имеют еще более долгую историю существования.

Несмотря на столь продолжительный период существования, широкое применение они приобрели всего несколько десятков лет назад, в нескольких сферах.

1. В первую очередь – это объект дизайна. Слуховое окно превосходно дополняет готический стиль. Такую часть строительства можно увидеть на объектах, созданных под старинную эпоху;
2. Самое широкое применение приобрело приспособление среди владельцев небольших жилых домов, где оно выполняет функцию основной вентиляции;
3. Помимо всех необходимых для жизнедеятельности свойств, конструкция также выступает в роли строительных фронтонов и кровельных свесов;
4. В некоторых частных секторах оно также представлено в виде дымохода;
5. Менее широко применяется слуховое окно в качестве деталей декора для торговых предприятий, заборов и уличных перегородок.

Однако это лишь самые основные способы применения подобного приспособления, также оно используется и для других, самых различных целей, в том числе и для входа и выхода в помещение.

Виды и размеры

Установить слуховое отверстие в своем строительном объекте достаточно просто. Это можно сделать самостоятельно, естественно при наличии необходимых навыков, материалов и оборудования. Также при необходимости можно сделать его на заказ. В настоящее время многие строительные компании предлагают установку и продажу подобных приспособлений в  большом ассортименте.

Всего существует несколько классификаций слуховых окон:

1. Самый простой вариант – это конструкция с плоской крышей. Для неё превосходно подойдет слуховое окно абсолютно любой формы, в большинстве случаев, оно представлено в виде квадрата с небольшим удлинением. Основной недостаток такого устройства – это небольшие размеры;
2. Еще один вариант – это проем с четырехугольным каскадом. Его конструкция идентично первому варианту. Основной особенностью является то, что его можно установить только под углом не менее 15 градусов;
3. Панорамное окно делает сам дом визуально легче и воздушнее, его особенность заключается в том, что в нем отсутствуют кирпичные опоры;
4. Самый интересный вариант – это мансардные конструкции, крепление воспроизводится между стропилами и на скатах под углом от 15 до 20 градусов;
5. Самых необычный вариант для русского человека – это здание, в котором установлено отверстие округлой формы, оно обязательно привлечет внимание прохожих.

Помимо внешнего вида, различается каждый вид классификации и по функциональным требованиям, от них зависит уровень освещения, вентиляции и надежность крепления.

Чертежи

Чтобы наглядно показать, что такое слуховое окно, и как оно выглядит, ниже представлен чертеж самой распространенное его формы.

По рисунку можно заметить, что оно занимает центральное положение в мансарде. Это говорит о том, что по внешнему облику объект будет иметь гармоничный внешний вид, а излучение и вентиляция будет проникать и рассеиваться в помещение в равных долях. Также можно увидеть, что сам утеплитель не доходит до уровня конька, следовательно, скопившейся влаге, пару и химическим испарениям не удастся проникнуть под мансарду, они будут выведены через слуховое отверстие.

Конструкция приобрела широкое применение благодаря минимальным размерам несущей конструкции. Можно заметить, что на кровле отсутствуют трубы, перекладины и другие элементы строительства. Это выступает в качестве основного достоинства в зимнее время, так как предотвратит скопление снега на крыше.

Привлекательна эта конструкция и наличием решетки с большими зазорами. В первую очередь, это отвечает за хорошую вентиляцию. Также такое качество предотвращает прямое попадание в помещение снега и дождя, что не позволяет намочить важные объекты конструкции, например, утеплитель.

Как сделать слуховое окно на крыше

Прежде чем приступить к самой установке слухового окна, требуется создать ряд предварительных работ. В обязательном порядке должны быть сконструированы устройства фронтов, конькового бруса, стропил, дополнительные опоры и стропильные ноги. Как только эта технология будет произведена, можно приступить к основной работе.

Пошаговая инструкция

1. На стропильных ногах можно увидеть обшивку. Те элементы, которые выступают за её пределы, следует обрезать. Такая процедура необходима обязательно для того, чтобы окно и стена располагались на одном уровне;
2. Предварительно следует отметить место, где будет находиться слуховое отверстие. На уровне конькового бруса нужно прикрепить металлический кронштейн;
3. Следующая операция – это приварка конькового бруса. Но, перед этим следует внимательно проверить вертикальность всех фронтовых деталей каркаса;
4. В соответствии с шаблоном будущей конструкции требуется установить опорные стропила;
5. Последняя, но самая значимая процедура – это обшивка плит, которая может производиться из влагостойкой фанеры или из плит.

После завершения работы в обязательном порядке рекомендуется проверить качество всех креплений, так как в дальнейшем устранить их будет проблематичнее.

Установка разжелобков верхней части слухового окна

Помимо всех вышеперечисленных процедур, иногда, может понадобиться совершение дополнительных действий, которые также могу затратить много времени и сил. К одной из них относят установку разжеблоков в верхней части слухового окна. Это делать необходимо только в том случае, если слуховые скаты имеют различный обзор угла. Например, скат с частью крыши составляет 65 градусов, в то время как в него встроено окно нестандартного вида с углом 40 градусов.

Такая проблема решается достаточно просто, за короткое время и всего в несколько этапов.

1. На верхней части крыши потребуется установить накосные стропила, которые будут опираться на конструкции с наименьшим размером. Предварительно короткие детали должны быть подстроены под определенный угол. Если ориентироваться на данный пример, то под 65 градусов;
2. Далее, производится определение длины разжеблоков стропильной балки и её других дополнительных размеров;
3. Последний этап – это определение угла между боковой стенкой и балкой.

Если процедура выполнена правильно, то слуховое отверстие и несущая стена здания должны быть представлены в виде единого целого.

Слуховое окно все чаще и чаще используют современные строители. Дело все в том, что в собственном доме огромное значение имеет каждый участок. Помещение под крышей уже мало кто использует для хранения старых вещей. Такое действие является неоправданным для и так небольших помещений, ведь благодаря ему можно расшириться и создать еще одну небольшую комнату.

Но, для того чтобы это сделать, обязательно следует озаботиться об естественном источнике света и вентиляции. За эти две основополагающие функции несет ответственность именно слуховой проем.

Статья была полезна?

5,00 (оценок: 1)

Слуховое окно на крыше, конструкция и чертежи

Слуховое окно на крыше есть ни что иное, как архитектурная конструкция на скате выполняющая определенные функции. Другое название этого элемента — люкарна (от латинского lucerna — светильник, французское написание lucarne). Рама люкарны обычно расположена в той же плоскости, что и стена фасада, и часто может служить ее продолжением.

Изначально такие окна задумывались как способ вентиляции пространства под кровлей. Но, постепенно они стали важным элементом архитектуры, оживляющим общее восприятие. Во время, когда чердаки стали перестраивать в жилые мансарды, люкарны стали источником естественного освещения.

Виды слуховых окон

Основные виды слуховых окон, которые могут встречаться, представлены в следующей таблице:

Исходя из основных видов, выделим наиболее распространенные:

• Люкарна с плоской крышей. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°.
• Четырехугольное окно с односкатной кровлей. Основное различие с предыдущим вариантом заключается в том, что оно имеет угол наклона от 15° и выше. Крыша у таких люкарн может быть прямоугольной, торцевой или в виде трапеции.
• Двускатная люкарна. В Германии такое окно называли «домиком для гномика».
• Треугольное слуховое окно.
• Полукруглое окно. Оно имеет различные названия: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука», отличие которых заключается главным образом в степени плавности волны кровли. «Летучая мышь» — имеет плавную волну, «бычий глаз» — имеет более крутую волну и овальное окно. Изогнутая форма боковых стенок позволяет гармонично вписаться в крышу и придать всему зданию особенный, необычный внешний вид.

Рассмотрим более детально каждый вид.

Полукруглое слуховое окно

Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично  и функционально.

Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.

Люкарна бычий глаз

Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.

Как сделать чертеж? В первую очередь нужно установить длину и высоту проема люкарны (отрезки ac — половина длинны и bc). От точки a  перпендикулярно основанию проводится прямая линия и отмечается на ней отрезок ad = ac. Вокруг точки d рисуется окружность радиусом ad. На отрезке ab отмечается точка пересечения с окружностью (e). Далее проводиться прямая от точки d через точку e до места пересечения с линией, на которой находиться отрезок bc. Точка пересечения — f. Вокруг этой точки рисуется следующая окружность радиусом fe. Обводя кривую aeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.

К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену.  Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.

Два варианта конструкции «бычий глаз»:

	Конструкция из криволинейных форм — кружал. Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила.
	Шатровая конструкция. Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила.

Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как битумная черепица, сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.

Односкатное слуховое окно

Наиболее простой и распространенной формой люкарны является окно с односкатной крышей. В классическом варианте окно и крыша над ним прямоугольное. Бывают варианты, когда верх или торцевая стена выполнены в виде трапеции. Для данных конструкций необходимо, чтобы угол наклона основной кровли был достаточно большим. Как правило, крыши слуховых окон покрывают тем же материалом, что и основную кровлю. Используя черепицу, рекомендуется верхнее примыкание окна делать через один-два ряда черепиц от конька. Это придаст более уравновешенный внешний вид и улучшит защиту от проникновения дождевой воды.

Слуховое окно с односкатной крышей

Одной из разновидностью рассмотренного типа является слуховое окно с плоской крышей (с уклоном наклона 5 — 15°). Его основная задача — пропустить максимальное количество света и воздуха в помещение. Водоотвод осуществляют с помощью водосточного желоба.

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

• С карнизным выступом или без него.
• С фронтонным выступом или без.
• С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

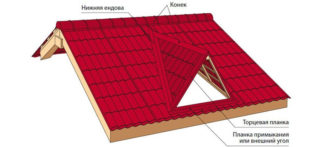

Треугольное слуховое окно

Небольшие треугольные или, как их еще называют, «остроугольные» слуховые проемы изначально использовали для вентиляции или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные люкарны часто можно встретить на исторических зданиях. При их проектировании важно, чтобы они не были слишком большими или слишком маленькими для органичного встраивания в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной крыши. Основная задача треугольной люкарны — впустить как можно больше воздуха и света в мансарду, при этом создание дополнительного пространство не является приоритетным. Преимущество заключается в возможности установки на более высоком уровне.

Треугольное слуховое окно

Рассмотрев основные виды люкарн, выделим, что жестких правил проектирования нет. Их расположение и размеры зависят от индивидуальных предпочтений проектировщика, актуальных новшеств в архитектуре. Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае, конструкция должна гармонично смотреться в общем плане здания, не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Нужно выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и способствует образованию снеговых мешков.

Слуховое окно на крыше: конструкция и чертеж

Нужны ли слуховые окна? Безусловно, они украшают кровлю, и здание в целом смотрится солидней и современней. Но стоит ли платить дороже за организацию более сложного конструктивного решения? Возможно да: кроме декоративной функции, слуховые окна на крыше выполняют ряд практических задач.

Какие функции выполняет слуховое окошко, классификация

Слуховое окно представляет собой остекленную оконную раму, встроенную в крышу тем или иным образом. Если сравнить с обычным окошком, размеры слухового бывают, обычно, гораздо меньшими. Здесь смысл не в том, чтобы владелец дома имел панорамный вид на пейзаж, хотя это не исключено.

В прямые задачи окна входит:

• Подача солнечного света на область чердака или мансарды, что способствует уменьшению сырости и развития плесневых грибов;
• Обеспечение дополнительной вентиляции;
• Предоставление возможности проникновение на наружную часть крыши при необходимости ее чистки или ремонта.

Классификация слуховых окон по форме

По форме внешнего исполнения слуховые окна бывают разными, но все они относятся к тем или иным типам конструкций, из перечня классификации:

• Выполненные в щипцовой боковой стене;
• Конструктивное решение под названием дормер;
• Конструкция антидормер;
• Наклонные, выполненные одной плоскостью с кровлей;
• Конструкция типа «зенитный фонарь».

Разные виды схем слуховых окон

В зависимости от того, каким образом оконная рама пристраивается к основному каркасу, схемы слуховых окон бывают нескольких видов. Каждый вид имеет свою конструктивную особенность и правила установки.

Виды слуховых окон

Есть более простые и более сложные конструкции окон. Некоторые из них очень непросто реализовать по уже готовой кровле без серьезных переделок последней. Поэтому слуховые окна целесообразнее закладывать на этапе проектирования здания.

В щипцовой стене

Под щипцом понимают стену, которая есть у каждого дома с двускатной крышей, а именно — ее верхнюю торцевую часть в виде треугольника, ограниченного скатами. Это одно из самых простых слуховых окон, при реализации которого сама кровля не подвергается преобразованию. Конструкция представляет собой раму, встроенную в стеновой проем. Чаще всего его форма вверху повторяет треугольник, но это не обязательно.

Конструкция дормер

Сложная конструкция, которая полностью находится за пределом ската крыши (а именно — над ним), тем самым увеличивая объем пространства чердака. При реализации трудность возникает в правильном сочленении гидроизоляций основной крыши и дормера, во избежание протечек в области стыка. С точки зрения эстетики, окошко этого типа выглядит наиболее красиво. Есть много модификаций, что дает возможность гармонично расположить его на любой кровле.

Антидормер

Это конструкция, противоположная по виду дормеру, то есть не выступает за пределы кровли, а прячется внутрь чердака, тем самым уменьшая его на величину собственного объема. Для организации антидормера нужно минимум материала, здесь проще соединить его гидроизоляцию с основной. Единственный минус такого окошка – оно не создает хорошего декоративного эффекта.

Мансардного типа – наклонное

Чтобы организовать мансардное окошко в своем доме, нет необходимости добавлять сложный каркас, как это делается при устройстве дормера. Слуховое наклонное окно устанавливают в той же плоскости кровли, опирая его раму на стропила и дополнительные перемычки. Сложность в этом случае представляет сам механизм открытия и закрытия рамы, поэтому они прилично стоят. Мансардные окна бывают как металлопластиковыми, так и выполненными из клееного бруса.

Окошко – «зенитный фонарь»

Само название говорит о том, что это исполнение наилучшим образом пропускает свет в помещение. Такой эффект наблюдается за счет изготовления проема полностью стеклянным в раме без перемычек и, как правило, больших размеров. Применение этот тип конструкции получил на крышах заводов, производственных площадей и для освещения общественных зданий.

Конструктивные особенности часто используемых слуховых окон

Наиболее распространенными конструкциями слуховых окон являются окошки в щипце и два вида, которые относятся к типу дормер с односкатной и двускатной крышами. С щипцевой стеной все предельно ясно. Здесь нет сложной конструкции. На этапе возведения коробки здания в треугольной части стены просто оставляют проем под раму с перемычкой вверху, как положено при строительстве.

Конструкция крыши со слуховыми окнами

Дормер односкатный характеризуется тем, что его кровля имеет пологий уклон и никогда не может проходить под углом основной кровли. Сама рама ограничена каркасом, где есть стены по бокам, и фронтальная стена, в которую она вставлена. Проще всего фронтальную стену выполнить как надстройку над несущей стеной, это избавит от необходимости применять в конструкции облегченный материал. Односкатная кровля должна иметь хороший свес по всем сторонам.

Дормер двускатный может быть упрощенным, когда каркас крыши заключает в себя раму окошка, и более сложным, когда двускатная крыша нависает над вертикальными стенами, выступающими из основной кровли. По форме это напоминает маленький домик на крыше. И в том, и в другом случае сочленение основной крыши со слуховым окном выполняется при помощи ендовы.

Какие требования учитывают при проектировании

Самые главные требования, которые нужно учитывать, проектируя кровлю со слуховым окошком, это требования СНиП. Соблюдение строительных норм и правил позволит долго служить конструкции без риска разрушения:

• Скат крыши при допустимой установке должен иметь наклон не менее 35 градусов;
• Положение любой надстройки касаемо расстояния от наружных стен обязательно регламентируется;
• Минимальный размер створок рамы должен быть в пределах 0.6 на 0.8;
• Плоскость фасада окна, где применяется вальмовая крыша и проем четырехугольной формы не может продолжать стену дома;
• Нельзя перегружать конструкцию кровли большим количеством дополнительных тяжелых элементов.

Устройство стропильной системы слухового окна

Что должен содержать чертеж

Реализация окна начинается с детальной прорисовки чертежа. Чертеж предусматривает общие размеры конструкции, размеры отдельных элементов, обозначенные углы, название каждой части конструкции. Обязательно в примечаниях должны быть указаны применяемые материалы, количество деталей, этапы сборки с подробными объяснениями. Трудные для понимания сборочные моменты должны быть описаны сносками.

Чертеж устройства слухового окна

Как правильно осуществить монтаж слухового окна – технология

Чтобы установить на кровле дормер двускатного типа, необходимо собрать стропильную конструкцию, для этого:

Монтаж слухового окна

• Из основания крыши выводят коньковый брус окошка, опирая его на временную подпорку;
• Из той же точки в плоскости крыши крепят опорные брусья под стропила дормера к стропилам кровли;
• В месте расхождения опорных брусьев между соседними стропилами основы устанавливают деревянную перемычку;
• От конькового бруса до плоскости основной кровли опускают стропила, закрепляя края на опорных брусьях;
• К крайним стропилам дормера крепят оконную раму, нижнюю часть которой фиксируют к перемычке между соседними стропилами основной кровли;
• В месте схождения скатов окошка и крыши крепят ендову;
• Организуют тщательную гидроизоляцию;
• Под дормер для большей надежности выставляют подпорки, опирая их на пол чердака.

Обустройство слуховых окон – рекомендации

• Лучшее освещение обеспечивает проем, расположенный выше к коньку;
• Для каркаса используют только качественную, обработанную фунгицидами древесину;
• При устройстве окошка на готовой кровле в области установки аккуратно снимают листы гидроизоляционного материала;
• Раскрывают пирог, чтобы была возможность добраться до каркаса;
• Все дополнительные элементы прикрепляют к стропилам крыши без врезки, при помощи крепежных деталей;
• Чтобы избежать протечек мест соединения гидроизоляции, стыки покрывают герметиком.

Схема устройства слухового окна

Видео по теме: Слуховые окна вальмовой крыши

Треугольное_слуховое_окно_на_крыше_конструкция_чертёж

Слуховое окно обеспечивает необходимую вентиляцию чердачного помещения или мансарды. В отдельных случаях оно может служить источником естественного света, а так же декоративным элементом кровли.
Чертежи слухового окна крыши помогут реализовать цели установки данной строительной конструкции, рассчитать необходимый материал, увидеть в общих чертах, как будет выглядеть окно в общей системе чердачного помещения. По сути, слуховое окно – это застеклённая рама, встроенная с помощью специальных элементов в плоскость крыши. Чертёж конструкции слухового окна покажет, к какому виду будет оно относиться:
— треугольное;
— мансардное;
— круглое или полукруглое;
— четырёхугольное;
— панорамное;
— вальмовое;
— полностью стеклянное;
— другие варианты.
Существуют определённые строительные СНиПы, которые определяют все необходимые параметры и материал изготовления слуховых окон. Их соблюдение поможет сделать конструкцию окна мансарды или чердака надёжным и функциональным. Чертёж конструкции слухового окна на крыше обязательно должен быть выполнен с учётом СНиП и содержать такие условия, как ограничение расстояния от наружной стены, размер створок, угол наклона крыши и т.п.

Красивое слуховое окно на крыше — это не только эффектный элемент дизайна кровли, но и довольно полезное сооружение, ведь чем больше на чердаке таких окон, тем лучше будет естественное освещение. Далее вы узнаете, на какие виды делятся подобные конструкции, и чем они отличаются между собой. А самоделкиным я расскажу о сборке 2 наиболее простых вариантов своими руками.

Слуховые окна могут украсить любую крышу.

Какими бывают слуховые окна

Что ни говорите, а крыша с окнами всегда привлекает внимание. Изначально слуховое или смотровое окно служило исключительно для вентиляции на чердаке и в качестве удобного лаза на кровлю. Но за пару сотен лет ее функциональная наполненность серьезно расширилась.

Типы смотровых окон

Существует 4 типа оконных проемов на крыше:

1. Оконный проем на фронтоне между скатами крыши;
2. Дормер;
3. Антидормер;
4. Окно на мансарде встроенное в плоскость кровли.

Рассмотрим их более подробно:

• Фронтонные окна в основном характерны для двускатных крыш и ломанных мансардных конструкций. Это самый простой тип смотровых окон. Фронтоны, по сути, являются продолжением торцевых частей наружных стен, и обустройство здесь ничем не отличается от врезки обычного окна;

Технология врезки фронтонных и обычных окон практически одинаковая.

• Дормер — это окна, выдвинутые за пределы кровли, такая себе надстройка на крыше. Данный тип смотровых конструкций считается самым распространенным. Вызвано это тем, что надстройка не забирает полезную площадь мансарды, более того, она, пусть и незначительно, но добавляет эту площадь;

Дормер — это конструкции, выступающие за пределы кровли.

• Антидормер в отличие от дормер, наоборот, утоплены в конструкцию крыши. Монтаж у них чуть проще, но большую проблему составляет обустройство усиленной гидроизоляции, ведь дождь практически беспрепятственно заливается в эту впадину. Антидормер имеет смысл обустраивать в нижних скатах ломаных мансардных крыш;

Антидормер хорошо подходит для нижних скатов ломаных мансардных крыш.

• Обустройство плоских мансардных окон считается последним писком моды. Принцип прост — в плоскость ската крыши врезается готовая оконная конструкция. Бум на такие окна обусловлен еще и тем, что их можно врезать в готовую кровлю без серьезной разборки кровельного пирога.

Мансардные окна со складным балкончиком считаются последним писком моды.

Слуховые окна чаще всего оборудуются в кровле для обеспечения вентиляции мансардного, чердачного помещения. Одновременно они являются одним из элементов дизайна крыши, здания.

Слуховые окна (мансардные) на крыше, конструкция, чертежи которых могут отличаться, в общих чертах представляют собой стеклянную раму, обустроенную в кровельной плоскости. Благодаря большому количеству конструктивных решений таких окон каждое здание имеет собственный оригинальный стиль, индивидуальный внешний вид.

Разновидности, конструктивные особенности, применение слуховых окон

Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения.

Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

• Предоставляют возможность выбраться на поверхность скатных крыш.
• Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
• На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
• Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

Разновидности конструкций слуховых окон

Тип слухового окна подбирается в зависимости от конструктивных особенностей самой крыши:

• стандартные для плоской кровли;
• треугольные, односкатные четырехугольные;
• четырехугольные для двускатных крыш;
• для вальмовой крыши;
• панорамные для трапециевидной кровельной конструкции;
• мансардные;
• круглые, полукруглые;
• выполненные полностью из стекла;
• прочие варианты.

Применение

• Основная функция слуховых окон – проветривание нежилых чердачных помещений, чтобы предотвратить гниение деревянных элементов кровельной конструкции.
• Они также применяются как аварийный выход, для проведения ремонтных работ на крыше.
• Если черд

конструкция и чертеж, нормы, разновидности и функции

Содержание статьи:

В кровле дома располагают остекленный проем для поступления естественного света и воздуха в мансардное помещение. Иногда слуховое окно объединяют с выходом на крышу. Неправильное проектирование и ошибки при монтаже ведут к обрушению конструкции кровли. Проемы дополнительно уравнивают атмосферное давление в пространстве под кровлей и снаружи, улучшают экстерьер строения.

Определение слухового окна и его функции

Слуховые проемы устраивают в скатных крышах, их выполняют не только классической прямоугольной формы, но также делают треугольными, трапециевидными, круглыми. Функциональные отверстия чаще встречаются в частных коттеджах, особняках, поэтому повышенное внимание уделяют их внешнему виду и сочетанию с отделкой и конструкцией дома.

Через просветы в кровле вентилируется комната, освещается пространство, зрительно увеличивается площадь небольшого помещения. Отсутствие проемов намного снижает полезность и уют чердачного пространства, делая его отделенным от внешнего мира. Окно на крыше существенно влияет на пропорциональное восприятие кровли, поэтому его конструкцию детально продумывают.

Устройство слухового окна

Вначале определяются с каркасом окна. Какой бы ни была форма проема и конструкция надоконного домика, строение несущего остова люкарны не должно нарушать целостность стропильной системы или ослаблять ее прочность.

Основные элементы устройства:

• лобовые балки между стропилами;
• вертикальные стойки на стропильных ногах;
• прогоны поверх подпорок;
• дополнительные стропила от ригелей до конька;
• оконная рама;
• обрешетка, уложенная на стропилах по форме крыши над оконным проемом;
• кровельное покрытие по типу основного настила.

Организовать на крыше дополнительный просвет без вмешательства в несущий кровельный каркас трудно, поэтому инженеры-строители рекомендуют возводить окна одновременно со строительством дома.

Разновидности по конструкции ската крыши

Чердачное окно имеет крышу, которую оформляют по общим правилам обустройства кровельного настила. Рама проема может находиться в плоскости ската и быть наклонной, но чаще оконную коробку выносят и ставят вертикально. Для образовавшегося «скворечника» делают крышу различной конфигурации.

Виды конструкций:

• плоское покрытие;
• односкатная четырехугольная крыша;
• двускатная четырехугольная;
• полукруглая;
• треугольная;
• трапециевидная панорамная;
• стеклянный фонарь.

Слуховые просветы располагают в торцевой стене(фронтоне), иногда дормер в крыше ставят над кровельной плоскостью. Внутри крыши монтируют антидормеры (утопленная форма).

Плоская

Такие типы покрытий над окном обеспечивают максимальное поступление света и вентиляцию комнаты. Для плоского покрытия ставят дополнительную систему отвода воды, которую объединяют впоследствии с общим водостоком.

Плоскую крышу над окошком можно легко устроить самостоятельно:

• в крыше вырезают проем;
• подгоняют рамы по проекту;
• устраивают конструкцию кровли над окном;
• покрывают настил по обрешетке.

При проектировании учитывают высоту конька, степень вентилирования и освещенности. Обращают внимание на близость выходов котельных труб, выводов общей системы кондиционирования.

В работе по устройству участвует деревянный брус сечением 50 х 100 мм, который устанавливают в стропильную конструкцию под разными углами.

Четырёхугольная односкатная

Скат делают в форме трапеции, прямоугольника или квадрата, а размеры оконного отверстия определяют в зависимости от назначения комнат и требуемой степени освещения. По нормам ГОСТ площадь окон на чердаках должна находиться в диапазоне 1/6 – 1/8 от квадратуры пола.

Перед установкой односкатной крыши над проемом проверяют целостность основного каркаса. Если он поврежден или износились несущие элементы, с установкой окна нужно повременить до ремонта стропильной системы. Выпиливать часть стропил для увеличения расстояния можно, но затем нужно перераспределить нагрузку на другие балки методом установки дополнительных прогонов.

Скаты над проемом правильно стыкуют с наклонной плоскостью основной кровли, используют металлические фартуки и обделки из оцинковки.

Четырёхугольная двухскатная

Такой тип является самым распространенным т. к. сравнительно несложная конструкция органично вписывается в любые типы крыш.

При строительстве четырехугольного настила с двумя скатами нужно учитывать требования:

• устройство допускается, если наклон крыши от 35°;
• кровельные надстройки располагают на определенном расстоянии (0,8 – 1,0 м) от наружных несущих стен здания;
• минимальный размер распахивающихся створок 0,6 х 0,8 м, оконного проема — 1,2 х 0,8 м;
• высота над полом комнаты — не меньше 1 м.

Двухскатная крыша над люкарной увеличивает площадь мансарды за счет выноса. Скаты могут повторять уклон основной крыши, если окошко стоит на фронтоне.

Полукруглые

Такой тип перекрытия над просветом смотрится оригинально и в народе получил название летучей мыши. Кровля делается полукруглая, а под ней располагается окно такой же конфигурации или ставится круглая рама.

Форма волны над световым отверстием определяет разные подгруппы:

• плавная линия волны — летучая мышь;
• крутая волна с овальным окном — бычий глаз;
• комбинированный вид — летучая мышь, с односкатным покрытием изогнутой формы.

Основная кровля находит продолжение в настиле слухового проема и смотрится одним целым.

Круглое окно на чердаке смотрится красиво, но ставится редко из-за усложненного монтажа. Такие рамы делают с одной или двумя распашными створками или ставят глухие стеклопакеты. Последний вид используется редко, т.к. нет возможности ухаживать за наружным стеклом.

Треугольные

Окна треугольной конфигурации обрамляются скатами с крутым наклоном или делают пологими, проемы располагают на кровле или ставят на фронтоне. В такой конфигурации отсутствуют боковые стенки, поэтому легко решается вопрос экономии материалов, а также утепления и гидроизоляции. Форма просвета уменьшает поступление света на чердак, поэтому треугольники ставят реже или делают их несколько.

Треугольные типы гармонируют с двускатными крышами, но не всегда сочетаются с вальмовыми, полукруглыми или шатровыми крышами. Ставят рамы с конфигурацией отсеченных углов, при этом общая треугольность сохраняется, но по факту в таком окне может быть 4 – 6 углов. Для открывания створок чаще применяют поворотно-откидной механизм.

Панорамные

Конструкции такого типа обеспечивают большой обзор и максимально освещают внутреннее пространство. Крыша чаще имеет трапециевидную форму с прямым участком значительной протяженности. Окна выполняют без боковых стенок, делают невысокие ограждения из дерева или выкладывают их кирпичом, пеноблоком.

Для устройства обрешетки под кровельный настил нужно сделать сплошное основание панелями ДСП, водостойкой фанеры. Панорамные окна под крышей ставят в помещениях оранжереи, зимнего сада, бильярдных залах или мансардных бассейнах. Недостаток обзорных рам в том, что из-за большой площади уходит тепло и возникает опасность для маленьких детей, которые проживают в мансарде. Для защиты проемы обрамляют решеткой.

Стеклянные

Их называют фонарями из-за того, что они пропускают много света, такие проемы большой квадратуры интегрируют в плоскость кровли.

По конструкции они бывают:

• плоские, не выступающие над поверхностью;
• выпуклые фонари в форме купола, полусферы, пирамиды.

В стропильную конструкцию вписывается оконная рама, которая обычно отличается прочностью, и закрепляется к структурным элементам основного перекрытия. Для заполнения раньше применяли простое полированное стекло, сейчас ставят акриловое или монтируют поликарбонат.

Большая часть площади фонаря глухая, но присутствуют распашные створки, приводящиеся в движение вручную или с помощью пульта (электрическое управление с приводом).

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Крыша над проемом с двумя скатами требует больше затрат на сооружение, чем односкатная конструкция.

Нормативы и нюансы при проектировании

СНиП 11.26-2010 содержит указания по установке, расположению, организации вентилирования.

Технология монтажа ограничена правилами:

• стропила, обрамляющие оконный проем, должны быть сдвоенными, т. к. несут дополнительную нагрузку;
• вспомогательные прогоны не должны врезаться в тело стропильных ног, их концы фиксируют стальными накладками;
• каркас защищают влагостойкой фанерой;
• фронтон окна делают по вертикали, правильность проверяют уровнем или отвесом.

По нормативам оконные домики должны иметь стены, высота которых начинается от 1,2 м. Каркасы вертикальных боковых ограждений опирают на потолочные прогоны перекрытия, находящиеся под проемом. Между соседними слуховыми коробками разрешают расстояние 0,8 м, более узкие места способствуют накоплению снега в промежутках.

Изготовление слухового окна своими руками

Вначале снимают часть кровельного покрытия в месте врезки окна. Рабочее место организовывают установкой подмостей или строительных лесов. Работы по усилению стропильной конструкции можно вести изнури чердака. Установку балок, стоек проверяют инструментально.

Порядок работ:

1. отрезают брус для нижнего основания по длине каркаса слухового проема плюс 20 – 25 см, крепят к полу так, чтобы он выступал за подбалочник одинаково с двух сторон;
2. ставят угловые стойки высотой больше размера окна на 15 см, каждую прибивают к балке усиления и нижней опоре;
3. верхний прогон крепят к стойкам гвоздями, аналогично монтируют нижнюю балку, выравнивают стойки;
4. для подоконника берут брусок, который крепят в подрезах боковых стоек глубиной 1 см, его дополнительно фиксируют подкладками.

Со стороны кровли устанавливают три потолочных балки с промежутком 40 см к боковым перекрытиям, затем конструкция обшивается листами влагостойкой фанеры. Делают монтаж кровельного настила, устраивают конек, разжелобки, устанавливают отливы.

Создание слухового окна с ручным управлением

Информация в этой статье относится к:

ВОПРОС

Как создать слуховое окно с помощью инструментов ручного редактирования крыши?

ОТВЕТ

Слуховые окна можно нарисовать вручную в программе «Главный архитектор», используя стандартные инструменты рисования и несколько основных техник.

Чтобы нарисовать мансардные стены

1. Откройте план главного архитектора, в котором вы хотите построить слуховое окно вручную, или создайте новый план, выбрав в меню Файл> Новый план .
   • В приведенном ниже примере используется дом размером 30 на 40 футов в стиле Кейп-Код с углом наклона крыши 12:12.
   • Для получения информации о создании Кейп-Кода см. Раздел «Связанные статьи» внизу этой страницы.

2. На виде плана этажа выберите в меню Инструменты> Этаж / Справочный дисплей> На один этаж вверх , чтобы перейти на второй этаж.

   Главный архитектор X10 и предыдущие версии программы перейдите в Инструменты> Эталонные этажи> На один этаж вверх.

3. Выберите Сборка> Стена> Внутренняя стена , чтобы отрисовать внутреннюю стену от внешней стены.

   В этом примере коленная стена оттягивается на 5 футов от внешней стены.

4. Перейдите к Build> Wall> Exterior Wall и нарисуйте комнату, которая станет слуховым окном.

5. Выберите Build> Wall> Break Wall и разместите точки разрыва для разделения внутренней части стены позади слухового окна.Удалите часть внутренней стены за слуховым окном.

Построить мансардную крышу

1. Выберите в меню Build> Roof> Skylight , затем щелкните и перетащите, чтобы нарисовать прямоугольник в плоскости крыши, в которой строится слуховое окно.

   Этот прямоугольник образует отверстие в крыше, через которое будет проходить слуховое окно. Не беспокойтесь о точном положении или размере прямоугольника прямо во время его рисования — его можно легко отредактировать позже.

2. Щелкните прямоугольник, чтобы выбрать его, затем нажмите кнопку редактирования Открыть объект .
3. На панели «Общие» диалогового окна « Roof Hole / Skylight Specification »:
   • Снимите флажок с поля Skylight .
   • Щелкните переключатель рядом с Сторона отвеса .
   • Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.
4. На виде плана этажа выберите отверстие в крыше и с помощью маркеров редактирования переместите его края так, чтобы они находились за пределами слуховых стен.
   • Когда Объектная привязка включена, стороны будут привязаны к внешней стороне слуховой стены.
   • Проще всего разместить верхний край проема в крыше после того, как крыша над слуховым окном установлена.
5. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы , чтобы убедиться, что стены слухового окна и отверстие в крыше соответствуют друг другу.

   Край проема в крыше должен прилегать к внешнему слою мансардной стены.

6. Выберите Файл> Закрыть вид , чтобы вернуться к виду плана этажа, затем выберите в меню Сборка> Крыша> Плоскость крыши и нарисуйте небольшую плоскость крыши над каждой из боковых стен слухового окна.
   • Если появится диалоговое окно Set Baseline Height , выберите Over Wall Top и нажмите OK .
7. Соедините две плоскости крыши слухового окна на коньке :
   • Щелкните край конька любой плоскости крыши слухового окна, чтобы выбрать этот край.
   • Нажмите кнопку редактирования Соединение плоскостей крыши .
   • Щелкните по краю конька другой плоскости крыши слухового окна.

8. Используя инструмент Select Objects , щелкните верхний край отверстия в крыше, чтобы выбрать это ребро.
   • Щелкните кнопку редактирования Break Line , затем щелкните вдоль верхнего края отверстия в крыше, чтобы разместить новую точку поворота в этом месте.
   • Не беспокойтесь о точном расположении этой точки останова.
9. Щелкните на созданном новом маркере редактирования и перетащите его от слухового окна к коньку большей плоскости крыши.
   • При перетаскивании убедитесь, что край отверстия в крыше не касается края основной плоскости крыши, внутри которой он нарисован.

10. Выберите задний край любой плоскости крыши слухового окна, щелкните инструмент редактирования Соединение плоскостей крыши , затем щелкните соответствующий наклонный край отверстия в крыше.Плоскость крыши защелкивается на краю отверстия.

11. Повторите шаг 9 для другой плоскости слуховой крыши.

12. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть результаты. Теперь вы готовы добавить окно и другие последние штрихи.

.

Рисование слухового окна сарая вручную

Информация в этой статье относится к:

ВОПРОС

Как я могу вручную создать на моем плане большую навесную крышу слуховое окно ?

ОТВЕТ

В этой статье вы шаг за шагом создадите базовый план с нарисованным вручную слуховым окном. По завершении обучения вы можете использовать эту информацию, а затем применить ее к своим собственным проектам.

Для создания базовой конструкции

1. Начните с создания базовой конструкции размером 40 x 30 футов на 1 этаже.
2. Используя инструмент Select Objects , выберите 30-футовую стену слева и нажмите кнопку редактирования Open Object .
3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Полный фронтон Стена » и нажмите ОК .

4. Повторите этот процесс для правой стены, чтобы обе 30-футовые стены были помечены как Full Gable Walls .

Как только вы это сделаете, вы готовы создать вторую историю, в которой будет создано вручную нарисованное слуховое окно сарая.

Создать второй этаж

1. Выберите Построить> Этаж> Построить новый этаж , выберите Получить новый план 2-го этажа из плана 1-го этажа , затем нажмите ОК , чтобы отобразить диалоговое окно « Этаж 2 по умолчанию ».
2. Не внося никаких изменений, нажмите ОК в диалоговом окне 2-й этаж по умолчанию , чтобы создать второй этаж на основе стен первого этажа.

Теперь вы готовы создать на своем плане стенки коленей.

Коленные стены немного похожи на чердачные стены в том смысле, что они не предназначены для создания потолка на всю высоту. Вместо этого они строят вверх, пока не встретят плоскость крыши. Однако, в отличие от чердачных стен, коленные стены используются во внутренней части строения, как правило, для отделения неиспользуемых областей от комнат на верхнем этаже полутораэтажного строения.

Home Designer не будет автоматически указывать стены как стены колена.Таким образом, если внутренняя стена рисуется в месте, где крыша ниже высоты потолка, вы должны указать ее как «Стена колена» в диалоговом окне «Спецификация стены».

Чтобы создать стенки колена

1. Выберите Build> Wall> Straight Interior Wall , затем щелкните и растяните две внутренние стены, как показано на изображении ниже.
   • В этом примере внутренние стены были созданы на расстоянии 5 футов от внешних стен.
2. Затем используйте инструмент Выбрать объекты , чтобы выбрать одну из внутренних стен, и нажмите кнопку редактирования Открыть объект .
3. На панели «Крыша» в открывшемся диалоговом окне «Характеристики стены » выберите параметр « Коленная стена » и нажмите ОК .

4. Повторите этот процесс для противоположной внутренней стены, чтобы обе были помечены как Стены колена .

Теперь, когда вы определили стены для коленей, вы готовы создать стены для слухового окна сарая.

Для создания слуховых стен

1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте прямоугольную рамку по часовой стрелке снаружи нижней внутренней стены, как показано на следующем изображении.
   • Расположите нижнюю стенку слухового окна на расстоянии 1 фута от нижней стены и отредактируйте коробку так, чтобы она также находилась на расстоянии 1 фута от каждой вертикальной боковой стены.
2. Затем выберите Build> Wall> Break Wall и щелкните вдоль нижней внутренней стены, чтобы разместить разрывы стен, как показано каждым овалом на следующем изображении.

3. Удалите верхнюю горизонтальную часть поля.

4. Затем, поскольку вы хотите, чтобы это слуховое окно было слуховым окном, выберите левый сегмент внешней стены слухового окна, откройте его диалоговое окно «Технические характеристики» и отметьте его как Full Gable Wall .
5. Повторите этот процесс для правой слуховой стены, чтобы обе были помечены как Full Gable Walls .
6. Наконец, на передней стене слухового окна откройте диалоговое окно «Спецификация» и определите уклон меньше, чем у обычной крыши, которую вы создадите над проектом, затем нажмите OK , чтобы применить изменения.
   • Для целей этого примера определите эту стену как имеющую шаг 4 дюйма на 12.

Теперь вы готовы определить верхнюю и нижнюю комнаты как чердачное пространство, так что эти области будут игнорироваться автоматическим генератором крыши программы.

Чтобы определить чердачные комнаты

1. Используйте инструмент Select Objects , чтобы выбрать самую северную область комнаты на 2-м этаже, и нажмите кнопку редактирования Open Object .
2. На панели «Общие» в появившемся диалоговом окне « Спецификация помещения » укажите Тип помещения как Чердак , затем нажмите ОК .

3. Повторите этот процесс для нижней чердачной комнаты

   Вы можете получить диалоговое окно с предупреждением о стенках колена. Если это так, нажмите «ОК» и перейдите к разделу «Крыша».

   Теперь и верхняя, и нижняя области комнаты должны быть определены как чердак, а средняя часть пока остается неопределенной.

Для регулировки крыши

1. Чтобы настроить параметры крыши, выберите в меню Build> Roof> Build Roof .
2. В открывшемся диалоговом окне Build Roof убедитесь, что установлен флажок Build Roof Planes или Auto Rebuild Roofs , укажите желаемый шаг (в 12) , затем нажмите OK .
   • В данном руководстве для параметра Шаг (12 дюймов) установлено значение 12 дюймов.

   Примечание: Эти спецификации использовались специально для плана в этом руководстве. Если вы проектируете здание и обнаруживаете, что оно строится не так, как ожидалось, вам может потребоваться увеличить уклон крыши или уменьшить высоту комнаты, чтобы приспособиться к высоте крыши.

3. Затем создайте 3D вид камеры , чтобы увидеть результаты.
   • Обратите внимание на небольшие зазоры в боковых стенках слухового окна.Эти зазоры вызваны разницей между положением колен стен и точкой, в которой потолок пересекает плоскость крыши. Это место отмечено черным пунктиром на виде плана этажа.
4. Выберите «Окно »> «Плитка по вертикали» , чтобы вы могли видеть оба вида с 3D-камеры бок о бок с 2D-планом этажа.
5. На плане этажа выберите каждый из коленных сегментов стены, связанных с слуховым окном, и переместите их назад, чтобы они выровнялись с плоскостью потолка.
   • Стены встанут на место, когда они приблизятся к линиям потолка.
6. Затем еще раз взгляните на вид 3D-камеры, чтобы убедиться, что промежутки закрылись.
   • Вы можете переместить внутренние стены ближе или дальше от внешних стен, чтобы изменить высоту слухового окна, или изменить наклон крыши, чтобы сделать слуховое окно длиннее.
   • Если есть чердачное пространство над слуховым окном, может потребоваться изменить стены чердака на этаже А, а также стены слухового окна на 2 этаже.

Вы можете создать слуховые окна в более сложных планах таким же образом, но вы можете поэкспериментировать с размещением стен и шагом, чтобы добиться желаемого эффекта.

Чтобы добавить окна

1. Выберите Build> Window> Window и щелкните по передней стене слухового окна, чтобы разместить окно.
2. Выберите окно, нажмите кнопку редактирования Center Object и щелкните возле стены, содержащей окно, чтобы отцентрировать его на стене.

3. Затем нажмите кнопку редактирования Open Object и в открывшемся диалоговом окне Window Specification укажите Window Type , Width , Height и другие свойства по своему вкусу.

   Для целей этого руководства для типа окна установлено значение «Фиксированное стекло», для ширины установлено значение 35 футов, для высоты — 48 дюймов, а для количества поперечных лучей установлено значение 8, а для параметра «По вертикали» установлено значение 2.

4. Когда вы закончите вносить изменения, нажмите ОК , чтобы закрыть диалоговое окно и применить их.

.

Чертежи слуховых аппаратов вручную

11:26

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

10:46

6129 — Создание крыши на нескольких уровнях конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

2:11

703 — Стратегии проектирования крыш

5:54

25 — Рисование крыш вручную

11:49

724 — Соединение плоскостей крыши

4:44

728 — Определение пересечений плоскостей крыши

1:48

26 — Строительство мансардных окон

6:22

706 — Базовые полилинии крыши

5:40

708 — Фриз Молдинг

2:46

710 — Создание крыши над домом L-образной формы с фронтоном

2:34

714 — Использование опции увеличения уклона вниз

1:35

716 — Установка минимального размера ниши

7:08

726 — Кровля дома L-образной формы с двускатными концами вручную

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

1:50

746 — Чертеж бочкообразной крыши

4:25

747 — Рисование куполообразной крыши на круглом здании

2:56

748 — Криволинейные крыши и основания

7:50

1500 — Диалоги, влияющие на дизайн крыши

3:20

1501 — Блокировка и защита плоскостей крыши

9:19

1502 — Софиты, фасции и желоба

8:56

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:32

.

Строительство мансардных окон

11:26

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

10:46

6129 — Создание крыши на нескольких уровнях конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

2:11

703 — Стратегии проектирования крыш

5:54

25 — Рисование крыш вручную

11:49

724 — Соединение плоскостей крыши

4:44

728 — Определение пересечений плоскостей крыши

1:48

26 — Строительство мансардных окон

6:22

706 — Базовые полилинии крыши

5:40

708 — Фриз Молдинг

2:46

710 — Создание крыши над домом L-образной формы с фронтоном

2:34

714 — Использование опции увеличения уклона вниз

1:35

716 — Установка минимального размера ниши

7:08

726 — Кровля дома L-образной формы с двускатными концами вручную

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

1:50

746 — Чертеж бочкообразной крыши

4:25

747 — Рисование куполообразной крыши на круглом здании

2:56

748 — Криволинейные крыши и основания

7:50

1500 — Диалоги, влияющие на дизайн крыши

3:20

1501 — Блокировка и защита плоскостей крыши

9:19

1502 — Софиты, фасции и желоба

8:56

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:32

.
