Схема подключения пленочного теплого пола к электричеству: Подключение теплого пола к электричеству схема

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения

Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

• резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
• термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;
• пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.

В любом варианте исполнения они имеют три основных компонента:

• нагревательный, как уже было отмечено;
• промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
• управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Принципы работы и подключение терморегулятора

По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

• клемма № 1 – фаза сети;
• № 2 – ноль сети;
• №№ 3, 4 – жилы нагревательного кабеля;
• № 5 – таймер;
• №№ 6, 7 – термодатчик пола.

Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Варианты подключения для разных типов систем

Сразу отметим, что работать кабелем с двумя токоведущими проводниками удобнее, чем с одножильной конструкцией, поскольку к терморегулятору подводят только один его конец.

Различия в нагревающих элементах диктуют некоторые особенности подключения.

Кабельный теплый пол

При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.

А теперь о самом процессе. Для начала выравнивается основание, укладывается слой теплоизоляции и демпферная лента. Еще до начала монтажа силовые провода необходимо протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в результате останется в теле стяжки. Схема последующих действий такова:

• монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение;
• кабель равномерно раскладывают по креплениям ленты;
• устанавливают датчик в гофротрубку;
• проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер;
• заливают стяжку и ждут ее отвердения;
• активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.

Наилучшим вариантом раскладки кабеля считается змейка. При выборе другого способа проследите, чтобы его линии не пересекались.

Термомат

Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.

Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается внутри стяжки.

Пленочный теплый пол

Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.

И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.

Основные рекомендации по технике безопасности

Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:

• изменять длину нагревательного участка кабеля;
• подключать напрямую концы греющего кабеля в электросеть;
• подключать не размотанный кабель подогрева;
• располагать кабель под стационарные предметы мебели;
• ремонтировать систему самому.

© 2021 prestigpol.ru

подготовка основания, подключение к сети кабельной системы

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

В понятие сборки входит подготовка пола под электрический теплый пол.

Для этого нужно:

1. Выровнять черновое покрытие и устранить дефекты в виде трещин.
2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
3. Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку.
4. Кабель зафиксировать стяжкой, тепловые маты – клеевой основой, а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола, так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

Терморегуляторы бывают:

1. Механического типа.
2. Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

1. В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
2. Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
3. Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
4. После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

1. Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
2. Подключить провод от датчика к терморегулятору, а его самого зафиксировать между витками нагревательного элемента пола.
3. Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными, заявленными производителем в инструкции.

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

1. Определяется место, где будет установлен терморегулятор.
2. Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
3. Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

1. Чтобы облегчить работу, рекомендуется установить распаечную коробку, а каждый провод пометить, если это не сделал производитель.
2. В коробе провода соединяются в соответствии фаза к фазе, ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах, а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Как подключить к электричеству ИК-пленку и стержни

22.01.2019

В статье о подключении к электричеству нагревательного кабеля и матов достаточно подробно рассмотрены варианты соединений этих видов теплого пола.

Но что если монтируется система инфракрасного типа – пленка или карбоновые стержни?

Посмотрим эти случаи в данной статье.

Самостоятельное подключение карбоновых стержней

ИК-стержни – один из двух видов инфракрасного теплого пола. Они сделаны в виде матов, каждый из которых содержит стержни из меди, серебра и карбона, зафиксированные параллельно друг другу.

Но эти маты не сплошные, как ИК-пленка, а имеют вид «лестницы», в которой боковые стороны – это соединительный одножильный провод, а горизонтальные «ступеньки» — инфракрасные стержни, выделяющие тепловую энергию.

Процесс самостоятельного монтажа с подключением теплого пола к электричеству следующий:

1. Очищают пол от пыли и грязи.
2. Раскладывают теплоотражающий материал (например, пеноплекс) и прикрепляют его к полу.
3. Маты стержневого пола укладывают параллельно друг другу.
4. Провода подключают последовательно с помощью термогильзы, затем изолируют при помощи термоусаживающей трубки и закрепляют место контакта при помощи нагревания строительным феном.
5. Фиксируют скотчем к полу каждую полосу со стержнями.
6. Соединяют провод начального мата с регулятором температуры.
7. Между двумя стержнями одного из средних матов (не крайнего) монтируют термодатчик.
8. Подсоединяют датчик к термостату.
9. Тестируют правильность работы нагревательной системы.
10.  При положительном результате сверху кладут кафель или заливают стяжку.

Также к регулятору температуры подводится заземление. Как именно это сделать, написано в руководстве по монтажу и эксплуатации.

Подключение ИК-пленки к регулятору температуры

Инфракрасный пленочный теплый пол – это тонкий полимерный лист, в котором нагревателями служат полоски полимера из углерода. Родина инфракрасной пленки – Южная Корея, поэтому широкое распространение получили модели местных производителей. К наиболее популярным можно отнести пленки Rexva, Heat Plus, Caleo, Hot-Film и другие.

Перед установкой такого теплого пола нужно очистить и выровнять черновое основание, а затем разложить и зафиксировать теплоизолирующий материал.

Схема дальнейшего монтажа выглядит так:

• Изолирующая подложка укладывается на полу, стыки проклеиваются специальным скотчем.
• Каждый рулон пленки режут на фрагменты нужной длины и раскладывают в сторону стенки с регулятором температуры.
• Размещают один конец клеммы сверху (там, где медная шина), а второй – снизу полотна инфракрасной пленки.
• Зажимают эти клеммы плоскогубцами.
• Берут одножильный провод и подключают к клемме, прижимают пассатижами.
• Все листы ИК-пленки соединяют последовательно так, чтобы ноль и фаза были подключены к термостату двумя проводами.
• C помощью битумного скотча изолируют клеммы и концы медных шин на другой стороне ИК-полотна.
• В слое изоляции делают углубления и помещают в них соединения проводов и клемм, чтобы будущее финишное покрытие не имело бугров и неровностей.
• Подключают к терморегулятору провод датчика температуры.
• Скотчем фиксируют датчик на обратной стороне пленочного фрагмента.
• Тестируют работоспособность нагревательной системы.
• Если проблем не выявлено – монтаж электрического пола закончен. Осталось лишь уложить финишное покрытие – ламинат, паркет, линолеум или ковролин.

Теперь вы имеете более четкое и детальное понимание всей процедуры и сможете сами правильно подключать теплый пол к электричеству.



Если вам необходима консультация – звоните и мы ответим на все вопросы!

ᐈ Подключение теплого пола к электричеству

Подключение теплого пола выполняется в два этапа – коммутация нагревательных секций между собой в процессе их укладки (при необходимости) и электрическое соединение всех элементов конструкции (нагревательные элементы, терморегуляторы, автоматы защиты, выносные датчики температуры) на финальной стадии монтажа системы обогрева. Правильный электротехнический монтаж обеспечивает безопасную и корректную работу теплых полов в течение всего срока службы.

Особенности подключения теплых полов разных видов

В подавляющем большинстве случаев подключение электрического теплого пола происходит через термостат, который играет роль прерывателя цепи и устанавливается в разрыв контура между нагревательными элементами и источником питания. Установка терморегулятора не только делает эксплуатацию системы обогрева безопасной, но и позволяет автоматизировать ее работу – от поддержания заданной температуры, до индивидуального графика отопления комнаты с учетом времени суток или дня недели.

Существует две основные схемы подключения теплого пола в зависимости от типа системы электрообогрева:

Каждый вариант имеет свои особенности и нюансы, которые необходимо рассмотреть более подробно.

Подключение электрического теплого пола на базе резистивного кабеля

Системы электроподогрева полов, в основе которых используется резистивный кабель, считаются наиболее распространенными и популярными благодаря доступной стоимости, простоте монтажа и надежности. В эту категорию входят все теплые полы на базе одножильных и двухжильных кабелей, а также готовые теплые маты разных модификаций.

Схема подключения электрического теплого пола будет зависеть от количества нагревательных жил внутри провода (одна или две). В каждом случае есть свои особенности и нюансы, которые следует учитывать при проведении монтажных и электротехнических работ.

Провод с одной жилой укладывается на пол витками с определенным шагом и закрепляется на монтажной ленте. Обязательно нужно рассчитать длину кабеля, чтобы оба его конца после монтажа были выведены в одну точку к термостату.

Подключение одножильного теплого пола выполняется путем подведения двух его «холодных» концов к терморегулятору. В итоге получается замкнутый электрический контур, подачу тока на который регулирует автоматический термостат. Если в помещении планируется укладка нескольких одножильных кабелей, то их монтаж производится независимо друг от друга, но подключаться они все должны параллельно к одному терморегулятору (при условии соответствия электротехнических параметров).

Двухжильный провод имеет только один конец для подключения, так как вторая часть кабеля заглушена муфтой. Такая конструкция облегчает укладку нагревателя по сравнению с одножильным кабелем. Подключение двухжильного теплого пола выполняется только с одного конца провода к соответствующим клеммам на терморегуляторе.

Те же правила относятся к подключению готовых матов (одножильных и двухжильных). Среди известных мировых производителей теплых полов на базе резистивных кабелей можно выделить такие бренды, как Nexans, Devi, Extherm, Fenix.

Подключение пленочного теплого пола

ИК-пленка – новый вид электрических теплых полов. Роль нагревателя играют графитовые сегменты, а электрическое подключение пленочного теплого пола осуществляется через медную шину.

Схема подключения инфракрасного теплого пола отличается от вариантов коммутации систем электрообогрева на базе резистивного кабеля. В основе схемы – последовательное подключение нескольких нагревательных секций.

Подключение инфракрасной пленки осуществляется следующим образом:

• Пленка разрезается по длине в специально отмеченных местах и раскладывается на подготовленное основание.
• Специальные клеммы вставляются между слоями полотна так, чтобы одна часть была внутри, а вторая находилась со стороны медной шины.
• Клеммы зажимаются плоскогубцами.
• Все секции соединяются последовательно одножильными проводами через прикрепленные клеммы.
• Контактные группы изолируются битумной лентой, так же, как и оголенные участки шины, которые не задействованы в подключении.

Подключение инфракрасного пола считается более сложным, чем в системах обогрева на базе резистивного кабеля. На самом деле – достаточно изучить теорию, действовать не спеша, правильно размещать и фиксировать зажимы, а также не забывать об изоляции контактных площадок. Если соблюдать все рекомендации, то подключение инфракрасного теплого пола можно легко выполнить самостоятельно, не привлекая специалистов.

Вне зависимости от типа нагревательного элемента и конфигурации системы обогрева, необходимо соблюдать правила безопасности и знать основы электротехники. Если вы сомневаетесь в своих силах – доверьте выполнение работ по подключению и монтажу теплых полов профильным мастерам.

Монтаж пленочного инфракрасного теплого пола

В этой статье рассказывается про монтаж теплого пола, называемого пленочным инфракрасным полом. Такой пол хорошо подходит для основного типа обогрева квартиры и дачи.Так как основой такого пола является пленка, он может принимать различную необходимую форму, что подходит для отопления ступенек.

Для монтажа такого пола нам понадобятся:

1. Собственно сам набор теплого пола, состоящий из свернутой в рулон термопленки, контактных зажимов, температурных сенсоров (приобретаются отдельно), терморегулятора (также приобретается отдельно), комплекта изоляции и проводки.

2. Материал для монтирования напольного покрытия и пленки: материал отражающий тепло, липкая лента (скотч), во время завершающей отделки паркетом или ламинатом применяем шумоподавляющую подложку, толщина которой не более 3 мм или полиэтиленовую пленку. Если используется ковролин или линолеум применяем ДВП.

При установке пленочного инфракрасного теплого пола для снижения потерь тепла нужно обязательно использовать теплоотражающие материалы. В качестве таких материалов применяются материалы, покрытые полипропиленовой лавсановой пленкой или металлизированной пленкой. Ни за что не используйте материалы, основывающиеся на алюминиевой фольге.

При укладывании такого пола под линолеум, ковролин или подобные покрытия рекомендуется использовать теплоотражающие материалы с мягкой прослойкой, такие как: Инфрафлекс, Изолон, Пенотерм толщиной около 5 мм.

Изолон или Инфрафлекс – теплоотражающие материалы, основой которых является полиэстер и полиэтилен, с одной стороны покрытый металлизированным лавсаном. Такой материал является экологически чистым и хорошо задерживает тепло.

Во время укладки теплых полов под керамическую плитку, ламинат или паркет следует использовать изолон ППЭ-0502 или техническую пробку, толщина которой не больше 2мм.

Прежде всего, продумайте, где будет располагаться терморегулятор на стене.

Подготовьте место, где будет располагаться термопленка. Поверхность под нее должна быть чистой и ровной.

На приготовленное место укладывается теплоотражающий материал. Термопленка и теплоотражающий материал должны плотно прилегать друг к другу. Теплоотражающий материал крепим скотчем, между собой листы склеиваем так же скотчем.

Следующим шагом необходимо разрезать термопленку нужных нам размеров по специальным линиям. Эти линии находятся каждые 17 см друг от друга. Чтобы было меньше подключений, пленку стоит резать на максимально нужную длину. Чтобы уменьшить количество проводов, контакты термопленки должны направляться в сторону стены, на которой расположен терморегулятор.

Раскладываем пленку полосой из меди вниз на отражающий материал.

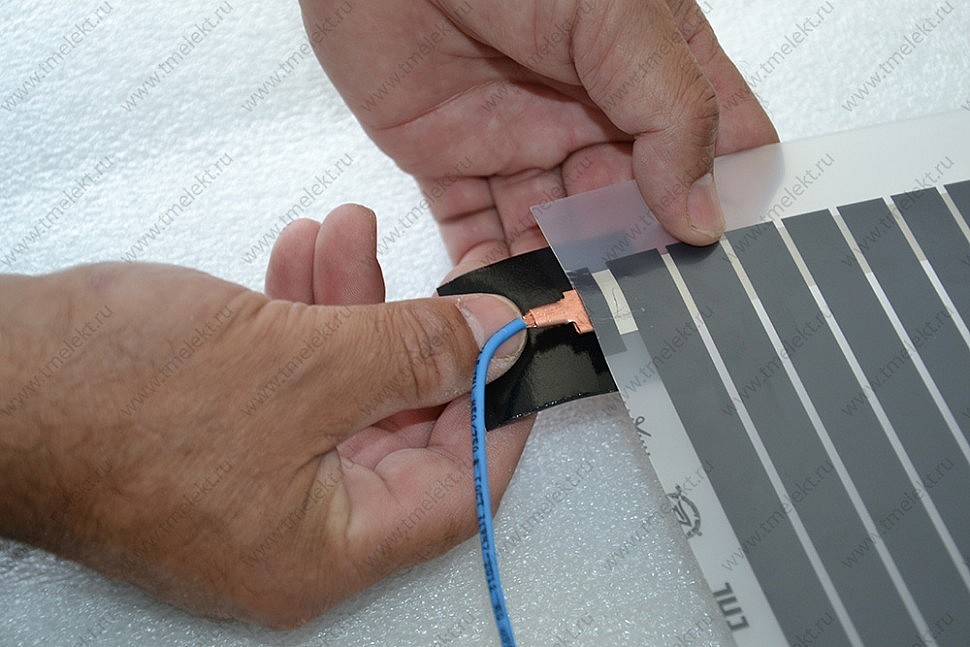

Устанавливаем зажим для контакта на медную несущую полосу пленки. Во время установки проследите, чтобы первая сторона зажима была внутри пленки, а вторая сторона на медной полосе – снаружи. Далее нужно зажать контактный зажим. Используйте только те контактные зажимы, которые входят в комплект к теплому полу или аналогичные.

Затем нужно линии медной шины, а также серебряные контакты, заизолировать. Для этого применяется короткая, разрезанная на две части битумная изоляция, которая входит в набор изоляции. Внутри термопленки есть серебряные контакты, которые тоже нужно заизолировать по всей длине среза.

На теплоотражающий материал нужно прикрепить термопленку, желательно скотчем для того, чтобы избежать сдвига термопленки.

В доступном и удобном для вас месте следует установить терморегулятор на стену, чтобы рядом была розетка. К сети терморегулятор следует подключать стационарно, либо как электроприбор – с помощью вилки подключаем непосредственно в розетку.

Далее монтажные провода нужно уложить. Помните, что теплый пол следует подключать только по схеме. Для того чтобы вам было удобно осуществлять монтаж в комплекте есть провода разных цветов. Монтажные провода, конечно же, нужно располагать в помещении с одной стороны так, чтобы основной пучок находился под плинтусом. Этот пучок проводов можно расположить в заранее подготовленное углубление в теплоотражающем материале.

Для того чтобы подключить концы проводов к контактным зажимам, их требуется зачистить. Провод нужно вставить в контактный зажим и зажать его пассатижами. Будьте внимательны, в контактном зажиме провод должен быть хорошо закреплен.

Далее нужно входящими в комплект отрезками заблокировать места, где подключена термопленка. Требуется использовать два отрезка для того, чтобы заизолировать одно соединение. В конце линии, там, где уже установлена изоляция, можно посмотреть пример. Так же должны быть заизолированы по всей длине среза серебряные контакты. Требуется еще раз убедиться в качественной изоляции данных соединений и линий отреза.

По схеме, которая входит в комплект теплого пола, нужно подключить провода к терморегулятору.

Датчик температуры нужно установить под термопленку, снизу элемента, который будет нагревать. Чтобы его прикрепить, нужна битумная изоляция. Во избежание неровностей покрытия на полу следует сделать углубление в теплоотражающем материале. Если у вас мягкие покрытия на полу, то датчик требуется установить в том месте, где на него будет меньше нагрузка.

Завершающим этапом является подключение терморегулятора к электричеству, но это должен выполнить специалист -электрик. Запомните, если вы подсоединяете установку мощностью более 2кВт, то подключение должно осуществляться через отдельный автомат.

Итак, можете протестировать данную систему теплого пола. Когда будете включать пол, то температуру нужно поставить не более 30°С.Следует проверить, все ли полосы термопленки нагреваются. Также стоит проверить отверткой-индикатором участки подключения проводов к термопленке и изоляцию по всей линии отреза. Не должно нагреваться и искрить в тех местах, где есть соединение.

Для вторичной защиты следует уложить полиэтиленовую пленку сверху теплого пола. С помощью скотча нужно заизолировать те места, где соединяется пленка. Если вы поверх теплого пола будете настилать ламинат, то можно использовать особую подложку, которая поставляется вместе с ламинатом.

Будьте внимательны, при разных видах конечного покрытия на пол требуется использовать разные материалы для защиты.

Материалы, близкие по теме:

программируемый, накладной или механический, особенности настройки, как при необходимости сделать ремонт прибора и устранить неисправности, фото и видео инструкции

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

• К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
• К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
• Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.

• Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

• После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
• Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
• На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Как установить датчик теплого пола

Рассмотрим порядок монтажа датчика, а также связанные с этим вопросы.

Процедура монтажа

Итак, как подключить датчик? Для монтажа потребуются следующие инструменты и материалы:

• перфоратор;
• гофра, длина которой равна длине проводника термодатчика;
• хомуты для монтажа проводов;
• шпатлевка.

Вместо перфоратора можно использовать зубило или любой другой инструмент, с помощью которого можно проделать канавку в поверхности стены.

Если нужно скрыть провод, ведущий к термодатчику, в стене, для установки понадобится перфоратор

Установка датчика для теплого пола требует выполнения следующих действий.

• Монтаж терморегулятора. На высоте примерно 1 м от пола устанавливают терморегулятор, к которому будет подсоединен датчик.
• Прокладывание дорожек. В стене и полу прокладывают канавки, по которым будут проходить проводники, соединяющие термодатчик и регулятор.
• Размещение проводов. В заранее подготовленных дорожках размещают провода и закрепляют их там хомутами. Они обязательно должны быть защищены гофрой. В противном случае возможно повреждение изоляции и возникновение короткого замыкания или нарушение контакта.

Канавки, расположенные на стене, штукатурят. Те, что на полу, закрывают плиткой, ламинатом, паркетом.

Устанавливать датчики необходимо до размещения покрытия. Ведь поместить термодатчик для теплого пола под плитку или паркет, когда они будут уже уложены, не получится.

Гофра должна быть достаточно жесткой и не деформироваться под весом напольного покрытия. Это обеспечит возможность замены подключенного температурного датчика без демонтажа всей конструкции.

Описанная процедура монтажа подойдет для любого типа напольной облицовки.

Схематическое изображение размещения термодатчика на полу

Можно обойтись и без создания канавок в стенах, не нарушая их целостность. В этом случае провод прокладывают внутри специального пластмассового кожуха. Его можно приобрести в любом строительном магазине. Такой кожух располагают над стеной и прикрепляют к ее поверхности.

Схема подключения

Схема подключения датчика для теплого пола может отличаться в зависимости от особенностей конструкции терморегулятора. Впрочем, отличия незначительные. Обычно советы о том, как установить датчик, можно найти в инструкции этого устройства. Чаще всего прибор подключают к двум контактам, которые обозначены на корпусе регулятора тремя латинскими буквами NTC. Полярность при этом соблюдать не требуется.

Наиболее распространенная схема подключения термодатчика

Выбор расположения прибора

Датчик пола важно правильно расположить. Место подбирают таким образом, чтобы оно отражало температуру большей части нагреваемой поверхности

Обычно это — центр пола с подогревом. Это обусловлено тем, что по краям температура несколько меньше. Поэтому если смонтировать термодатчик именно там, он будет срабатывать, когда большая часть обогреваемой поверхности еще не успела остыть. Это вызовет чрезмерное повышение температуры и чревато выходом из строя нагревательных элементов.

Настройка

Поговорим о том, как правильно настроить датчик. Настройку осуществляют с помощью терморегулятора. Сам термодатчик отрегулировать нельзя. Настройка сводится к установке температурных значений, при которых начинается или прекращается нагрев пола. Они напрямую зависят от сопротивления, которое имеет термодатчик при той или иной температуре. Именно этот параметр учитывает оборудование.

Температуру устанавливают таким образом, чтобы люди, пользующиеся теплым полом, чувствовали себя максимально комфортно.

Сам датчик настроить нельзя — нужные параметры устанавливают при помощи блока управления терморегулятора

Некоторые нюансы установки терморегулятора теплого пола

Потом нужно внимательно разобраться с проводами питания, которые подведены к установочной коробке. Международные и российские правила гласят, что черный или коричневый провод обязательно должен соответствовать фазе, голубой провод соответствует нулю, а провод желто-зеленого цвета может использоваться только для целей защитного заземления. Перед тем как начинать монтаж терморегулятора теплого пола, нужно убедиться в том, что все цветы проводов соответствуют общепринятой практике.

Схема подключения термостата для пола.

Потом нужно с помощью индикатора определить фазный провод и использовать тестер для того, чтобы убедиться в наличии напряжения 220 Вт между фазой и нулем. Нужно обязательно учитывать то обстоятельство, что использование теплых полов без защитного заземления и применения устройства защитного заземления совершенно недопустимо. Если заземление в квартире не сделано, а систему теплых полов решено использовать, то это говорит о серьезных рисках.

Провода питания и провода греющего кабеля нужно откусить таким образом, чтобы они торчали из установочной коробки на 5 см, потом нужно обязательно зачистить, но делать это следует очень аккуратно – так, чтобы не была повреждена изоляция. В некоторых термостатах используется втычное (безвинтовое) крепление проводов, тогда длина зачистки обозначается на корпусе. Между собой защищенные провода соприкасаться не должны, такая возможность должна быть исключена полностью. Оплетка греющего кабеля и провод защитного заземления нужно между собой соединить, для этого используются клеммы или пайки.

После этого провода можно подключать к термостату, но сначала нужно 3 раза проверить, правильно ли они подключены. Схема подключения обычно указывается на крышке, а еще с ней можно ознакомиться в инструкции по монтажу. Винты затягиваются отверткой с соответствующим шлицем. Фазный провод питания нужно подключить к соответствующему контакту термостата, нулевой период подключается к клемме, что касается датчика температуры, то его нужно подключить к клеммам.

При подключении датчика температуры необходимо убедиться в том, что он находится в гофрированной трубе, это делается для того, чтобы его потом можно было без труда заменить. Если при подключении датчика он в трубу не установлен, то сделать это необходимо, при этом нужно обязательно контролировать длину кабеля датчика до перегиба между стеной и полом и длиной до зоны, которая будет обогреваться, там, где заканчивается трубка.

Схема зоны нагрева теплого пола.

Следует свериться с планом укладки теплого пола. Нужно учитывать, что когда осуществляется монтаж, правильность подключения термодатчика играет большую роль. Для подключения датчика совсем не обязательно обладать специальными знаниями, главное при подключении датчика – аккуратность и внимательность. Термодатчик должен быть высокого качества, от этого зависит многое.

После этого термостат нужно аккуратно вставить в установочную коробку, однако делать это нужно очень осторожно, спешить не следует. Если процесс не получается, нужно постараться разобраться в причинах, а прикладывать для этого силу не следует

Причиной того, что он не идет, может быть торчащая гофрированная коробка или провода, которые выведены неудачно, в любом случае причина должна быть устранена деликатно.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Подключение пленочного пола

Одной из относительно новых разновидностей теплых полов являются модели, изготовленные из нагревательной пленки. Чтобы понять, как подключить теплый пленочный пол, необходимо разобраться в особенностях его устройства. Система состоит из нагревательных элементов (карбоновых или биметаллических), запаянных в тонкий слой термостойкого материала. По краям греющей пленки проходят медные проводники, которые подключаются к сети.

Выполняется подключение пленочного теплого пола по той же схеме, что и монтаж тепловых матов. Разница заключается в использовании специальной подложки, которую раскладывают по всей утепляемой поверхности. Для подложки используют материал, покрытый фольгированной пленкой. Она обладает способностью отражать инфракрасное излучение и направлять его в обогреваемое помещение.

Пленку, в отличие от матов, можно разрезать целиком. Это делается по линиям, указанным производителем. Они проходят по поверхности с интервалом в 20 – 30 сантиметров. Токопроводящие полосы изолируют только с одного края, а другой остается открытым, т. к. здесь будет осуществляться подключение к силовым проводам.

Пленочный теплый пол

Листы пленки раскладывают и соединяют между собой параллельным способом. В конце один провод из пары присоединяется к соседнему листу, а через другой осуществляют подключение инфракрасного теплого пола к термостату.

Универсальность пленочного теплого пола в том, что он совместим практически с любыми покрытиями. Особенно удачным выбором является ламинат. Хуже всего подходит ковролин из-за большой вероятности повреждения пленки при давлении на поверхность пола.

Программируемые терморегуляторы

Программируемые терморегуляторы имеют функциональную особенность. Они программируются на время работы теплого пола и на то, какую температуру пола необходимо поддерживать в данный момент времени. Благодаря такой функции программируемый терморегулятор экономит до 70% электроэнергии. Вы можете запрограммировать работу теплого пола следующим образом:

«Утро» – 6.00 – 9.00 — температура пола 30ºС;

«На работе» – 9.00 – 17.00 — температура пола 22ºС;

«Вечер» – 17.00 – 22.00 — температура пола 30ºС;

«Ночь» – 22.00 — 6.00 — температура пола 22ºС.

Временной интервал и температуру пола можно изменять. При таком программировании теплый пол работает всего 8 часов в сутки (30%) и именно в то время когда это нужно. Программируемый терморегулятор целесообразно ставить на большие площади (более 6м²), так как расходы по электроэнергии на маленькой площади будут меньше стоимости самого терморегулятора. А вот на площади 6м² программируемый терморегулятор окупит себя уже за 2 года и впоследствии будет экономить ваши средства.

Обзор отзывов

Если верить реальным отзывам покупателей обогревателей от , данные устройства обладают множеством полезных качеств. Они полностью оправдывают ожидания владельцев благодаря высокому качеству и эффективностью работы.

К основным преимуществам покупатели относят довольно бюджетную цену. Благодаря этой характеристике фирменные обогреватели «ТеплЭко» могут позволить себе приобрести представители практически всех социальных слоев. Еще одно положительное свойство, которое выделяют потребители – это небольшой вес. Обогреватель довольно легко транспортировать с места на место, с его переносом справится один человек.

Отмечается также высокий уровень обслуживания клиентов, который осуществляют как сотрудники официальных представительств, так и онлайн-магазина «ТеплЭко». Консультанты всегда готовы прийти на помощь, если покупатель по каким-то причинам не понимает, почему устройство не работает, ответив на все вопросы в онлайн-консультации или по телефону горячей линии. Если же обогреватель сломался и еще находится на гарантии, срок которой прописан в гарантийном талоне, то любой человек без проблем может обратиться в сервисный центр компании. » и «V».

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

• Вблизи не должно находиться других источников отопления.
• Попадание солнечного света на корпус строго запрещено.
• Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола – это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: “Правильная установка терморегулятора теплого пола и условия эксплуатации”).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
2. Клапан балансировочный
3. Насос циркуляционный
4. Термостат накладной предохранительный электрический
5. Электропривод клапанов коллекторной группы
6. Коллекторная группа теплого пола
7. Байпас (притворный клапан) коллекторной группы
8. Термостат (терморегулятор) комнатный

Их функции следующие:

1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
3. Насос обеспечивает циркуляцию воды по трубам.
4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
6. Коллекторная группа служит для распределения потоков по контурам.
7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

1. Циркуляционный насос
2. Радиаторы отопления
3. Котел отопительный
4. Мембранный бак
5. Пульт управления
6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция,

Полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция, полы с подогревом, нагревательная пленка, нагревательный мат, электрическое отопление, изоляция,

УМНЫЕ ТЕХНОЛОГИИ ИНФРАКРАСНОГО НАГРЕВА

Визуализация укладки под ламинатный пол

Визуализация укладки под керамическую плитку

1. Нагревательная пленка
2. Электрический кабель для подключения нагревательной пленки
3. Датчик температуры пола
4. Управление термостатом
5. Основной источник питания

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро монтируется и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Разработаны для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

ЧЕМ МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Oldbridge Station, Naas
Osberstown, Co. Килдэр

Веб-сайт сторонний

Оценка /

на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Рентабельно ли теплый пол с подогревом?

Знаете ли вы, что электрическая система подогрева пола для маленькой ванной комнаты потребляет почти в три раза меньше энергии, чем переносной обогреватель? Или что он использует менее половины энергии кондиционера с одним окном? Даже при обогреве большой главной ванной комнаты вам все равно будет дороже запустить водонагреватель, чем систему подогрева пола.

Если вы когда-нибудь задавались вопросом: «Затрачивают ли полы с подогревом много электроэнергии?», Ответ: меньше, чем вы думаете. На самом деле система лучистого отопления для маленькой ванной комнаты потребляет примерно столько же энергии, что и морозильная камера.

Щелкните, чтобы отправить твит

В этой статье мы оценим, как потребление энергии для электрического теплого пола сравнивается с потреблением энергии другими бытовыми приборами.

Стоимость эксплуатации электрического водяного теплого пола

Типичный электрический нагревательный элемент для пола производит 15 Вт на квадратный фут.При установке в небольшой ванной комнате площадью 35 квадратных футов, работающей в общей сложности 8 часов в день, система будет потреблять только 4,2 кВтч в день или 128,1 кВтч в месяц. Средняя ставка за кВт / ч по стране составляет 0,12 доллара США. В результате стоимость эксплуатации системы электрического лучистого теплого пола в ванной комнате такого размера составит 0,22 доллара в день или 6,60 доллара в месяц. Для сравнения: оконный кондиционер стоит 34,10 доллара в месяц, а портативный обогреватель — 36,50 долларов. Вы можете заметить, что расчет на 4,2 кВтч при стоимости 0 $.12 за кВт · ч не равнялись 0,504 доллара (в конце концов, 4,2 x 0,12 = 0,504), но это потому, что система электрического отопления не работает в течение всего времени работы. Как правило, регулятор (обычно термостат) для системы электрического теплого пола будет периодически включаться и выключаться, чтобы получить температуру в правильном диапазоне. Это означает, что за использование электричества с вас будет взиматься меньшая плата, чем если бы система была постоянно включена (дополнительную информацию см. В разделе «Рабочий цикл для электрического теплого пола» ниже).

Конечно, ванная комната площадью 35 квадратных футов — небольшое пространство для обогрева.Сколько стоит обогреть большую главную ванную комнату лучистым теплом пола? Предполагая, что средняя площадь основной ванной комнаты составляет около 160 квадратных футов, система подогрева пола, работающая 8 часов в день, будет использовать 19,2 кВтч в день или 585,6 кВтч в месяц. Хотя потребление энергии для такой большой комнаты выше, чем у отдельного кондиционера или переносного обогревателя в этом случае, вы все равно потратите меньше на эксплуатационные расходы. Согласно калькулятору эксплуатационных расходов WarmlyYours, система подогрева пола, работающая 8 часов в день в комнате площадью 160 квадратных футов, будет стоить всего 1 доллар в день или 30 долларов в месяц.Это по-прежнему экономия 6,50 долларов в месяц по сравнению с портативным обогревателем.

Рабочий цикл для электрического теплого пола

Одним из важных факторов, который помогает определить энергоэффективность системы теплого пола, является термостат, который используется для управления системой. Электрические лучистые нагревательные элементы, такие как кабели для обогрева пола TempZone, имеют «постоянную мощность», что означает, что они всегда используют один и тот же уровень энергии или электричества, когда они включены. Это также означает, что тепловая мощность кабелей всегда одинакова, когда они включены. Вот почему мы никогда не рекомендуем запускать систему подогрева пола с использованием простого переключателя в качестве регулятора — потому что вы будете использовать гораздо больше энергии, чем необходимо, а регулирование температуры окружающей среды или пола будет практически невозможно.

Способ, которым система подогрева пола может достигать различных температур пола или окружающей среды, заключается в использовании специально разработанного термостата для подогрева пола, такого как серия nSpiration от WarmlyYours, который использует функцию, называемую рабочим циклом. По сути, это означает, что термостат будет включать систему до тех пор, пока она не достигнет желаемой температуры, а затем выключит систему.Затем система снова включится, как только температура упадет ниже желаемого уровня. Функциональность рабочего цикла гарантирует, что ваша система теплого пола не использует ненужную энергию, одновременно повышая ваш комфорт, позволяя вам в высокой степени контролировать свою систему.

Энергоэффективность различных приборов

Среди ваших бытовых приборов одними из крупнейших потребителей энергии являются водонагреватель, кухонная плита, холодильник и морозильная камера. А если у вас есть джакузи или бассейн, вы знаете, что эти нарушители энергопотребления находятся на вершине списка домашних хозяйств.Вот как они оцениваются по ежемесячному потреблению электроэнергии и по данным Warren Rural Electric Cooperative Corporation.

• Насос для бассейна: 1240 кВтч в месяц
• Нагреватель бассейна: 670 кВтч в месяц
• Водонагреватель: 411 кВтч в месяц
• Переносной обогреватель: 365 кВтч в месяц
• Кондиционер: 341 кВтч в месяц
• Гидромассажная ванна : 304 кВтч в месяц
• Кухня: 186 кВтч в месяц
• Холодильник: 180 кВтч в месяц
• Подогрев пола в ванной комнате: 128.1 кВтч в месяц
• Морозильная камера: 124 кВтч в месяц
• Сушилка для одежды: 90 кВтч в месяц

Приведенные выше цифры являются приблизительными, основанными на средних нормах потребления, но, конечно, есть и другие переменные, которые следует учитывать. Одна переменная, которая будет иметь определенное влияние, — это то, как долго вы используете свое устройство и как часто вы его используете. В примерах, которые мы использовали для теплого пола, мы использовали 8 часов в день, потому что это типичное использование, о котором сообщают наши клиенты.Однако, используя программируемый термостат, такой как nSpire Touch, вы можете настроить расписание, которое включает систему только тогда, когда она вам нужна. Обычно это наиболее полезно в таких комнатах, как ванная, где чаще всего используются утром и перед сном. Установив свой собственный график, ваши затраты на энергию будут значительно ниже.

Использование электроэнергии в США

В вашем счете за электроэнергию будет указано, сколько электроэнергии вы потребляете каждый месяц, и он является хорошим стартовым ресурсом для оценки ваших следующих шагов в направлении энергосбережения.Ваш поставщик коммунальных услуг может даже сказать вам, где вы стоите среди своих соседей с точки зрения использования энергии. Но сколько электроэнергии обычно используют все домовладельцы в США и сколько из них поступает от источников тепла? По данным Управления энергетической информации США, в 2017 году дома в США потребляли в среднем 10399 кВтч электроэнергии. Только 8,5% от этого общего количества приходилось на источники тепла. Большая часть потребления электроэнергии (31,3 процента) приходится на разные предметы, такие как бытовая техника, и значительная часть (15.4 процента) приходится на охлаждение и кондиционирование воздуха. Итак, с учетом всего этого, сколько электроэнергии потребляет дом в день? В среднем дом в США потребляет около 28,5 кВтч в день.

Еще одним фактором, касающимся систем отопления, который необходимо учитывать, помимо использования энергии, являются дополнительные расходы. Для принудительной подачи воздуха это иногда может означать высокие счета за природный газ. По данным Move.org, средний ежемесячный счет за природный газ в США составляет 82 доллара. Конечно, это будет зависеть от температуры, времени года и местоположения, но, дополнив свои потребности в отоплении электрическим подогревом пола, вы можете значительно снизить эти ежемесячные расходы.

Как использовать теплые полы

Если вы хотите обогреть помещения, большие, чем обычная ванная комната, например, подвал или жилое помещение, потребление энергии соответственно возрастет. В этом случае вы, вероятно, спросите себя: «Стоит ли этого делать полы с подогревом?» Все сводится к комфорту и цене. В большинстве случаев комфорт побеждает, потому что без лучистого тепла некоторые комнаты, например подвал, просто непригодны для использования, потому что большую часть года в них очень холодно.

Если вам интересно, какой способ обогрева вашего дома является наиболее энергоэффективным, то электрический пол с подогревом — отличный способ добавить дополнительное тепло в комнаты, которые в нем нуждаются.Скорее всего, его использование для всего дома будет неэффективным с точки зрения затрат, но при стратегическом использовании оно может сэкономить деньги и энергию по сравнению с альтернативными вариантами отопления. Это потому, что он энергоэффективен, а также потому, что он обладает гибкостью «зонального обогрева», что означает, что вы не обязаны отапливать весь дом до одной температуры в одно и то же время. Используя лучистое тепло в определенных комнатах, таких как спальня и главная ванная комната, вам предоставляется возможность отключить основной источник тепла на ночь и вместо этого полагаться на полы с подогревом для тепла.Это только один из способов, с помощью которого лучистое отопление может сэкономить энергию и деньги.

Если вы постоянно включаете термостат, чтобы приспособить его к особенно холодной зоне дома, лучистый пол с подогревом создан для вас! Чтобы быстро и бесплатно получить расценки, ознакомьтесь с Конструктором расценок на теплый пол (вы можете быть удивлены, узнав, насколько на самом деле доступна стоимость внутрипольного отопления). Чтобы рассчитать эксплуатационные расходы для вашей потенциальной комнаты, вы также можете использовать бесплатный калькулятор эксплуатационных расходов.Вы также можете позвонить нам в любое время по телефону 800-875-5285, чтобы обсудить преимущества и возможности установки полов с подогревом в вашем доме с одним из наших опытных профессионалов.

Напольное отопление — Документация и иллюстрации по продукции лучистого отопления

Этаж
Руководства и схемы по установке системы отопления

Лучше всего скачать файлы.
щелкните ссылку правой кнопкой мыши, затем щелкните
«Сохранить цель как… «Будет загружен PDF-файл.
или видеофайл прямо на ваш
компьютер, а не открывать его через
браузер.

Для подрядчиков и специалистов в строительстве

Документ с техническими требованиями к заявке на отопление полов (документ Word и PDF)

Контактная информация

Адрес: 12637 Юг 265 Запад,
Suite 100
Draper, UT 84020

Факс: 801. 948.7599

Электронная почта: [email protected]

Под ламинатными системами обогрева Углеродистая пленка 200 Вт / м2

Под ламинатной системой обогрева.

Под ламинат или электрические теплые полы с подогревом 200 Вт / м ² комплектов термопленки. Предназначен для отопления под дровами, ламинатом и полами. Благодаря сверхравномерному распределению тепла он идеально подходит в качестве основного источника тепла в вашей комнате.Уложенный прямо под деревянным или ламинатным полом с нашей изоляцией Impact Plus, которая передает тепло в вашу комнату. Пленочные маты можно также укладывать под виниловые полы. С дополнительным слоем нашего дуэта наложения. Изоляцию Impact Plus и двойную накладку можно приобрести в нашем магазине.

Пленочные маты под ламинат

Пленочные маты для теплого пола — это индивидуальный продукт, который изготавливается специально для вашей комнаты. Следовательно, для выполнения заказа всегда требуются размеры комнаты или коврика.Мы предлагаем бесплатные дизайнерские услуги, которые помогут вам в этом процессе, если это необходимо. Просто отправьте нам по электронной почте приблизительный размерный эскиз вашей комнаты и укажите, какое напольное покрытие вы собираетесь укладывать, а мы сделаем все остальное. Однако, если вы хотите самостоятельно спланировать систему теплого пола. Пленочные маты доступны в трех размерах шириной 1 м, 0,5 м и 0,8 м и могут быть обрезаны с шагом 250 мм в длину. Тепловая пленка 200 Вт / м2 поставляется с 15-летней гарантией и не имеет движущихся частей, поэтому после установки ее можно оставить для собственных устройств.Если вы хотите получить бесплатную без обязательств, пожалуйста, свяжитесь с нами по телефону 01803 316060

Выбор термостата для теплого пола

Мы предлагаем один из самых широких диапазонов вариантов термостатов, которые постоянно расширяются. Все наши термостаты Living Heat подходят для стандартной задней коробки на 1 секцию. И может выдерживать максимальную нагрузку в 16 ампер или 3600 ватт нагрева без необходимости использования контакта или реле. Все эти ведущие в отрасли термостаты просты в использовании и установке.Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.

Пол с подогревом Кабель Наращивание пола

Начиная с черного пола, который может быть деревянным или бетонным прямым. Следующим слоем будет удар плюс изоляция. Создание основы для укладки ковриков для подогрева пола, а также изоляция от ударов, а также защита обогрева от любых острых или заостренных предметов с черного пола. После того, как ваша изоляция уложена, тепловые маты можно укладывать прямо на изоляцию.И пароизоляция может опуститься на коврики. Под деревянными и ламинатными полами напольное покрытие может идти прямо на пароизоляцию. Однако в случае виниловых полов перед установкой винила необходимо будет уложить дополнительный слой двойного покрытия. Итак, в заключение, пол будет поднят в зависимости от нескольких переменных:

• Удар 6 мм плюс изоляция.
• Пленочные маты для теплого пола толщиной 0,33 мм.
• Пароизоляция 0,33 мм.
• Деревянный или ламинатный пол (в данном примере 10 мм).

Создание общей дополнительной высоты пола 17 мм в зависимости от выбранных переменных толщины дерева или ламината.

В Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы сделать весь процесс немного проще. Если вы хотите получить бесплатное ценовое предложение или получить дополнительную информацию, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Мы бесплатно предоставляем время и советы, и мы можем порекомендовать вам лучшую систему теплого пола.

Термостаты

M5 Термостат

Ручной термостат
Простое управление
Большой светодиодный

M100 Термостат

Ручной термостат
Вкл / Выкл
Поворотный переключатель

T5 Термостат

00 Большой программируемый экран

Сенсорный экран

Большой программируемый экран

Термостат

Кнопка
Программируемый
Большой светодиодный экран

Термостат T700

Сенсорный экран
Программируемый
Большой светодиодный экран

Wi5 Термостат

Сенсорный экран
Программируемый
Большой светодиодный экран

Совместимость с Wi-Fi2

Цветной сенсорный экран
Программируемый
Большой светодиодный экран

i8 Термостат

Сенсорный экран
Программируемый
Большой светодиодный экран
Совместимость с Wi-Fi

Доставка

ВАРИАНТЫ ДОСТАВКИ
Мы предлагаем бесплатную доставку на следующий рабочий день практически для всех продуктов и стандартной Великобритании Mainla ые адреса. Если вы находитесь не по стандартному адресу на материке, наши расходы на доставку зависят от размера заказа и местоположения. Для получения дополнительной информации отправьте нам электронное письмо или позвоните по телефону 01803 316060. Мы готовы помочь.

Заказы, размещенные до 12:00, будут отправлены в тот же день для доставки на следующий рабочий день на все континентальные адреса Великобритании, за исключением Нормандских островов и Ирландии, на весь ассортимент нашей отопительной продукции.

Надежные партнеры по доставке

Руководства | ФЕНИКС

1	Основное описание нагревательной фольги
2	Инструкция по монтажу кабельных нагревательных контуров ПСВ
3	Инструкция по монтажу кабельных отопительных контуров МАПСВ 15
4	Инструкция по монтажу кабельных цепей обогрева МАПСВ 20
5	Инструкция по монтажу кабельных нагревательных контуров МАПСВ 25
6	Инструкция по монтажу кабельных нагревательных контуров МАПСВ 30
7	Инструкция по монтажу кабельных отопительных контуров MADPSP 20
8	Инструкция по монтажу кабельных отопительных контуров MADPSP 25
9	Инструкция по монтажу кабельных отопительных контуров MADPSP 30
10	Инструкция по монтажу кабельных нагревательных контуров ПДСП 28
11	Инструкция по установке матов теплого пола МСТ 100,160
12	Инструкция по установке матов теплого пола МСТ 300
13	Инструкция по установке нагревательных матов MDT 300
14	Инструкция по эксплуатации — автоматический нагревательный кабель PFP с термостатом
15	Инструкция по установке матов теплого пола CM 100,150,200
16	Инструкция по установке матов теплого пола DTS
17	Инструкция по установке матов теплого пола LD
18	Инструкция по установке ковриков напольного отопления ЛДЦ
19	Инструкция по установке ковриков теплого пола LSDTS 8,12
20	Инструкция по установке и использованию мраморных / гранитных панелей
21	Инструкция по установке и эксплуатации монтажного комплекта «теплый пол» Comfort Mat
22	Инструкция по монтажу кабельных отопительных контуров ADSV
23	Инструкция по эксплуатации и установке резинового мата с подогревом S-MAT
24	Инструкция для нагревательного мата D-MAT
25	Инструкция по установке PDS1P
26	Инструкция по установке алюминиевых нагревательных матов AL-MAT для использования под плавающими полами
27	Инструкция по установке и эксплуатации резинового коврика с подогревом W-MAT
28	Ремонтный комплект No. 1 для ремонта одно- и двухжильных кабелей без защитных экранов
29	Ремкомплект №2ф для ремонта одно- и двухжильных кабелей с защитными экранами
30	Ремкомплект №3 для ремонта кабелей ПСВ, МПСВ, МАПСВ, МАДПСП, АДПСВ и ПДСП
31	№ комплекта5 — Дополнительная изоляция соединения и концов кабелей MADPSP, предназначенных для прокладки в асфальт
32	Комплект №4 — Подключение и заделка самоограничивающихся кабелей
33	Инструкция по монтажу кабельных отопительных контуров ADPSV 10
34	Инструкция по монтажу кабельных отопительных контуров ADPSV 18
35	Инструкция по монтажу кабельных отопительных контуров ADPSV 20
36	Инструкция по установке матов теплого пола ЛПСВ
37	Инструкция по монтажу кабельных отопительных контуров П1П (ПВ) 10,15
38	Инструкция по монтажу кабельных отопительных контуров АСЛ1П
39	Инструкция по установке ECOFILM SET
40	Руководство по установке ECOFILM C, ECOFILM F
41	Руководство по установке ECOFILM MHF
42	Руководство по установке и эксплуатации ECOFLEX ET
43	Руководство по установке и эксплуатации ATLANTIC F117-D
44	Инструкция по эксплуатации электроконвектора Ch3000B TURBO
45	Инструкция по установке HEAT-PAK
46	Инструкция по установке F-BOARD
47	Техническая информация о STARLON
48	Инструкция по эксплуатации ZY-203A 1800 W
49	Инструкция по монтажу и эксплуатации панели GR
50	Инструкция по установке GR Panel supports
51	Инструкция по установке GR панельная ручка
52	Инструкция по установке и эксплуатации термостата Ultratherm terra-heat
53	Установка и руководство пользователя ULTRATHERM 100-400 Вт
54	Инструкции по установке и эксплуатации нагревательных матов и полосок Ultratherm
55	Руководство по эксплуатации и обслуживанию VTM 3000
56	Инструкция по установке Aube TH 232-AF
57	Инструкция по установке FENIX THERM 350
58	Руководство пользователя Watts 760
59	Руководство по эксплуатации и установке EBERLE FIT 3U
60	Руководство пользователя Fenix ​​TFT
61	Инструкция по установке термостата TFT
62	Руководство по установке программатора пилотных проводов DRIVER 620
63	Руководство пользователя для контроллера максимального тока HJ10x, HJ30x
64	Руководство пользователя FLASH 25800
65	Руководство пользователя TH-810
66	Руководство пользователя Fenix ​​therm 105
67	Инструкция по эксплуатации Fenix ​​therm 100
68	Инструкция по применению регулирующих элементов EBERLE RTR — E 6124
69	Инструкция по эксплуатации EB-Therm 800
70	Инструкция по монтажу и эксплуатации EBERLE UTR / 60
71	Руководство пользователя DTR-E 3102
72	Инструкция по монтажу и эксплуатации Детектор льда EM 524 89
73	Инструкция по установке и эксплуатации Детектор льда EM 524 90
74	Инструкция по установке и эксплуатации EBERLE AZT-A (AZT-I) 524 410 (510)
75	Инструкция по установке и эксплуатации IRT 01
76	Руководство пользователя Watts V22
77	Установка Watts V22
78	Руководство пользователя Watts V23
79	Руководство пользователя Watts V24
80	Руководство пользователя Watts V25
81	Руководство пользователя Watts V20
82	Руководство пользователя Watts V27
83	Установка — комплект WS1
84	Блок управления RNETP
85	Инструкция по установке и эксплуатации Ecosun IRC
86	Инструкция по эксплуатации и установке Ecosun CH
87	Инструкция по эксплуатации и установке ECOSUN S + / S + Anticor / Short
88	Инструкция по установке откидного кронштейна для ECOSUN S +
89	Инструкция по эксплуатации и установке обогревателя ECOSUN Terrace
90	Инструкция по монтажу панелей излучающего отопления ECOSUN ИКП, ИН, ИН-2
91	Руководство по установке и эксплуатации ECOSUN K + 100, 200, 270, 330, 400 W
92	Инструкция по эксплуатации и установке ECOSUN U, VT
93	Инструкция по установке и эксплуатации ECOSUN E
94	Инструкция по установке и эксплуатации ECOSUN G
95	Инструкция по установке и эксплуатации — ECOSUN G с принтом
96	Руководство пользователя и руководство по установке Ecoflex PREMIER
97	Руководство по установке и эксплуатации KD-E, KDO-E
98	Документация по установке и использованию — Пользователь должен сохранить это руководство SOLIUS
99	Инструкция по эксплуатации и установке ELSR-M, ELSR-N
100	Руководство по эксплуатации — ECOFILM C Нагревательная пленка, изготовленная в мастерской
101	Установка и инструкция по эксплуатации полотенцесушителя STR-W
102	Инструкция по установке и эксплуатации ECOSUN (низкая температура)
103	Инструкция по установке и эксплуатации — электронного конвектора ECOFLEX TAC
104	Инструкции по установке — Групповой кронштейн для 2 x TH / 3 x TH
105	Инструкция по эксплуатации панели GR с беспроводной регулировкой Watts V22 + V26
106	Инструкция по монтажу кабельных отопительных контуров MADPSP 40 Вт / м
107	Инструкция по монтажу кабельных отопительных контуров ADPSV 30 Вт / м
108	Инструкция по установке нагревательных матов MDT 400 Вт / м²
109	Инструкция по установке нагревательных матов ADPSV 300 Вт / м²
110	Руководство пользователя HT-600
111	Инструкция по установке и эксплуатации Ecosun 750 IKP
112	Инструкция по установке — рама для скрытого монтажа
113	Инструкции по установке — Ecosun S + 18–24 встраиваемая рама
114	Краткое руководство по установке и эксплуатации Comfort Mat
115	Краткое руководство по установке и эксплуатации ECOFILM SET
116	Инструкция по установке и эксплуатации Ecosun GS
117	Руководство по установке и эксплуатации Ecosun U + 300, 600, 700, 850W
118	Руководство пользователя Watts V24 — WiFi
119	Система кабельного подвеса для низкотемпературных панелей
120	Установка и руководство пользователя — излучающие панели Ecosun U-Basic
121	Инструкция по монтажу и эксплуатации стеклянной панели GR +
122	Руководство пользователя Fenix ​​TFT-2
123	Инструкция по установке и эксплуатации Ecosun 400 N
124	Руководство по эксплуатации и обслуживанию для HJ103RX, HJ306RX
125	Вешалка для полотенец из нержавеющей стали для ecosun gs / natural
126	Руководство по установке и эксплуатации для Atlantic F129-D
127	Инструкция по установке проставки Ecosun GS / G / E
128	Инструкция по установке и эксплуатации Ecosun GS с принтом
129	Руководство пользователя — потолочный монтаж
130	Инструкция по установке и эксплуатации Solius II
131	Инструкция по установке и эксплуатации Ecosun CR
132	TFT Wi-Fi
133	Модульная система ECOFILM
134	Руководство по монтажу и эксплуатации Eberle RTR-E 3521
135	Вешалка для полотенец из нержавеющей стали для панелей CR, GS и N
136	Боковые накладки на панели для CR-панелей
137	Атлантик F125-D
138	Использование и установка Струйная сушилка для рук 300
139	Bluetooth-термостат
140	Электронный контроллер ЭТО2
141	Датчик ЭТОГ-55
142	Датчик водостока ETOR-55
143	Термостат ETR2

Нагревательная пленка с низкой мощностью 12 В постоянного тока | Mi-Heat

Электрический инфракрасный обогреватель

Нагревательная пленка или нагревательная пленка, также называемая углеродной нагревательной пленкой, представляет собой высококачественный инфракрасный нагревательный продукт, используемый в современных полах с подогревом, таких как плавающие полы, ламинат, ковер или паркет. Инфракрасное отопление потребляет на 30% меньше электроэнергии, чем электрическое отопление, и более чем на 50% меньше энергии, чем традиционные системы отопления, такие как масляный котел.
По сравнению с другими системами электрического обогрева, энергия нагревательной пленки преобразуется в инфракрасные лучи без потерь энергии. Он состоит из двух медных полос, которые служат проводником электроэнергии. Благодаря своей параллельной конструкции наша нагревательная пленка позволяет эффективно и равномерно обогреть весь дом.

Нагревательная пленка, предлагаемая здесь, предназначена для небольших проектов, например, из-за ее ширины:
подогрев полов
обогрев батарейного отсека
обогрев ульев
изготовление моделей
обогреватель для дома на колесах

Характеристики
Easy Do It Yourself Install
Использование высокоэффективная технология проводящих чернил
Потребляет до 50% меньше энергии по сравнению с традиционными системами обогрева
Совместимость со многими материалами полов
Чрезвычайно тонкий и прочный
Равномерно равномерно распределяет тепло
Низкое время нагрева

Технические характеристики
Рабочее напряжение: 12 В постоянного тока
Макс. потребляемая мощность: 220Вт / м
Потребляемая мощность на 1 погонный метр: ок. 67 Вт
Ширина пленки: 30 см
Площадь нагрева на м: 74%
Длина волны ИК-излучения: 7-14 микрометров
Термостойкость: до 80 ° C
Эффективность: 98%
Изоляция: 2-слойная, 1-слойная изоляция
Сертификаты: RoHS , CE, ISO

Ссылка
Чтобы узнать о совместимости нашей нагревательной пленки с вашим типом пола, обратитесь к спецификациям производителя пола или свяжитесь с нами по адресу support @ Infrarot-fussboden.де перед установкой.
Для установки системы электрического обогрева обратитесь к квалифицированному электрику.
Обратите внимание на требуемый источник питания.

Часто задаваемые вопросы

На наиболее распространенные проблемы можно ответить, задав вопросы ниже.

Наш технический персонал — это квалифицированные электрики и сантехники, которые могут дать квалифицированный совет по любым дополнительным вопросам, которые могут у вас возникнуть.

Хотите с нами поговорить? Звоните напрямую: 01268 567016 .

Эти ребята — мастера своего дела

… задать еще вопросы

— Выберите тему вопроса — Какая система лучше всего подходит для меня? Как мне измерить? Как рассчитать общую площадь обогрева? Как установить систему? Сколько мне нужно клея? Сколько мне нужно изоляции? Сколько Какой кабель мне нужен? Как лучше всего подходит для больших площадей? Какое покрытие кабеля у меня? Каковы текущие расходы? Часто задаваемые вопросы

Наши маты предназначены для использования под ламинатом / паркетом и некоторыми паркетными полами из цельного дерева (уточняйте у производителя).

Пол должен быть установлен «плавающим», его нельзя прибивать или приклеивать. Если вы используете защелкивающиеся детали, это нормально, а в случае гребня и паза их необходимо приклеить вдоль стыков. Самым большим преимуществом этой системы является то, что деревянный / ламинатный пол можно укладывать прямо поверх нагревательного мата (нет необходимости покрывать плиточный клей или выравнивающий состав).
