Теплые водяные полы под плитку своими руками без стяжки: Водяной теплый пол под плитку

Содержание

Как уложить водяной теплый пол под плитку – правила укладки своими руками


Содержание:


Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.


Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.

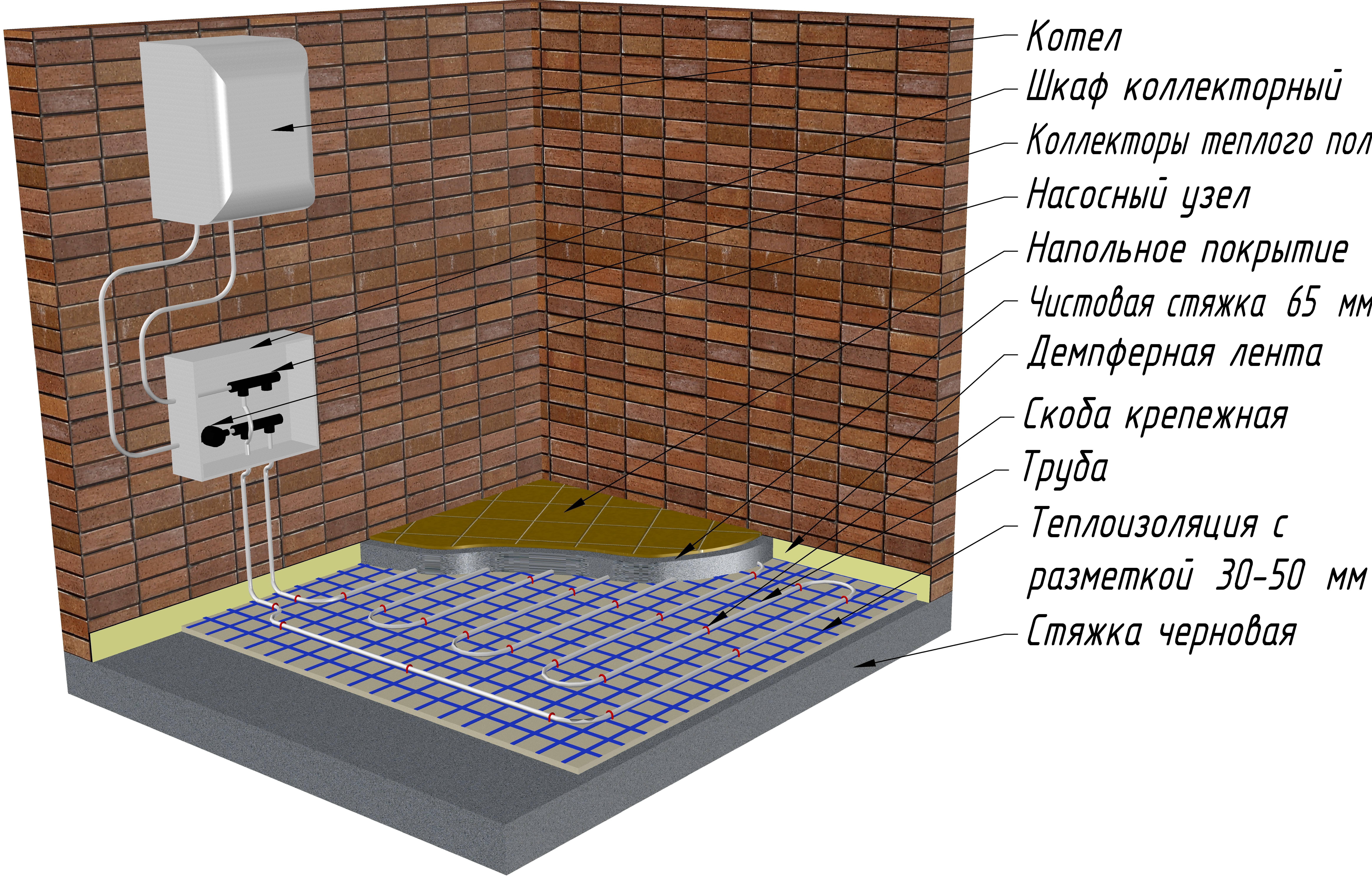

Последовательность укладки теплого пола


Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.



Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.


Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками


Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.



Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.


Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция


Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.



В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола


Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.


В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.



Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.


Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки


Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.


Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.



Заключение


Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


Теплый пол без стяжки – делаем водяной и электрический пол своими руками

На чтение 9 мин. Просмотров 9.7k. Обновлено

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

Теплый пол за один день водяной без стяжки, утепление пола и простой монтаж отопления

Watch this video on YouTube

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

  1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

  • Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.
  • Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.
  • Подключается система и проверяется её работоспособность.
  • Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
  • Затем идёт подложка, это могут быть листы ГВЛ.
  • Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

  • на подготовленной основе делаются разметки мест, где будут проходить трубы;
  • расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
  • раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;
  • фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
  • монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;
  • устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;
  • проверяется работоспособность;
  • укладывается гидроизоляция — можно применять плёнку из полиэтилена;
  • монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
  • завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т. д.).
  • Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
  • собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
  • монтируются трубы;
  • подключается система, и проверяется её функционирование;
  • прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
  • последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

  • определяется место на стене, где будет размещаться терморегулятор;
  • делаются штробы для датчика температуры;
  • подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
  • укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
  • прокладывается кабель согласно подготовленной схеме в пазы;
  • размещается температурный датчик в гофрированной трубе на полу;
  • подключается система к электропитанию, и осуществляется проверка работоспособности;
  • монтируется гидро и теплоизоляция;
  • устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Видео инструкции

Смотрите видео

Водяной теплый пол без стяжки. Легкая фольгированная система.

Watch this video on YouTube

Видео

как сделать своими руками, теплоизоляторы

В целом ряде домов создать внутрипольную систему отопления классическими методами – просто невозможно. Причина чаше всего заключена в характеристиках строения. Деревянный дом или здание со слабыми перекрытиями не позволяет создавать бетонные напольные покрытия необходимой толщины. Наилучшим выходом станет теплый пол без стяжки. Он может быть как электрическим, так и водяным.

Обогрев без стяжки



Немного о достоинствах и недостатках

Все классы теплых полов имеют как достоинства, так и недостатки. К первым относятся:

  • нет необходимости проводить масштабные ремонтные работы;
  • можно создать эффективную систему отопления в деревянном доме или строении с перекрытиями на балках;
  • нет жестких требований к существующему основанию – водяной теплый пол без стяжки или электрическую систему можно устроить практически на любой поверхности;
  • можно провести как угодно тщательные работы по утеплению пола;
  • гораздо выше ремонтопригодность системы. Для доступа к трубкам или нагревательному элементу достаточно разобрать или удалить часть финишного покрытия пола;
  • предлагается ряд готовых вариантов, конструктивов, которые позволяют собрать систему отопления за считанные дни.

Стоимость – одна из главных характеристик, которыми обладают водяные теплые полы без стяжки или электрическая система. При этом выше классических схем не только цена создания структуры, но и ежемесячные траты на эксплуатацию. Это обусловлено некоторыми недостатками теплых полов без стяжки:

  • не окруженные слоем бетона, трубки или электрические нагреватели защищены от повреждений только напольным покрытием. Поэтому рекомендуется использовать в качестве финишного слоя достаточно жесткие материалы;
  • не имеющие демпфера, теплового аккумулятора в виде слоя бетона, водяные теплые полы без стяжки становятся малоинерционными. Они быстро теряют тепло;
  • наблюдается выраженная разница температур в отдельных областях пола, если трубки уложены с большим шагом.

Аналогичные проблемы есть у инфракрасных теплых полов. Однако в случае применения электрических нагревателей – среднестатистический пользователь сразу готов и к низкой инерционности системы, и к повышенным счетам за оплату энергоносителя.

Когда производится укладка трубок с малым шагом сетки – сразу растут расходы на основные конструкционные материалы. Кроме этого, водяные теплые полы без стяжки потребуют большего количества теплоносителя для обеспечения достаточной энергетической отдачи. Это сразу предъявляет повышенные требования к нагревательному котлу. Но при всех своих недостатках, системы отопления без стяжки достаточно популярны, так как просты в обустройстве и показывают надежность эксплуатации.

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

  • пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
  • карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
  • сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Общая характеристика пленочных электрополов без стяжки выглядит так: они укладываются под любое покрытие (линолеум, ламинат, ковролин), подключаются по простой схеме, никакой контрольной аппаратуры (внутрипольных датчиков) не требуется, регулировка производится только подачей разного напряжения. Температура электрического нагревателя в номинале составляет 30-40 градусов, максимум – до 80 градусов Цельсия.

Водяные и кабельные электрические полы без стяжки

Устройство водяных и кабельных отопительных структур без бетонного слоя – во многом сходно. Ответ на вопрос, как сделать теплый пол без стяжки, будет содержать перечисление одинаковых требований к поверхности для настила, описание похожих структур укладки, расходных материалов, систем контроля. Поэтому будет рассматриваться общая технология, без заострения внимания на конкретном типе источника тепла (трубки с водой или электрокабеля).

Схема пола

Для обустройства системы внутрипольного отопления без стяжки понадобится:

  • прочная и относительно ровная базовая поверхность;
  • слой утеплителя;
  • несущая конструкция для размещения трубки или кабеля;
  • элементы для лучшего рассеивания тепла;
  • финишное напольное покрытие.

В зависимости от характеристик дома или квартиры, а именно степени их утепления – выбирается шаг укладки. В зависимости от наличия в продаже в регионе производства работ – выбираются определенные комплектующие.

Теплоизоляция

Слой теплоизолятора, обязательный для сухого, без стяжки обустройства теплых полов – обязателен. При этом он может выполнять сразу несколько задач:

  • работать только как средство понижения паразитных потерь тепла через перекрытие;
  • увеличивать прочность пола в целом;
  • служить надежной основой для укладки финишного покрытия.

В последнем случае при обустройстве слоя теплоизолятора делается силовой каркас. В старых домах или сооружениях со слабыми перекрытиями такой способ является оптимальным. Результирующая прочность и жесткость пола возрастает, а масса конструкции – достаточно мала.

Чтобы сделать жесткий слой, выполняющий теплоизолирующую роль – на существующую поверхность пола укладывают лаги из бруса. Шаг размещения – около 60 см для покрытий класса линолеум, ковролин, ламинат и 30 см – если планируется укладка керамической плитки в роли финишного слоя.

В пространство между лагами кладется теплоизолятор. Это может быть недорогой пенопласт, полистирольные плиты, популярная минеральная или базальтовая вата. Для лучших показателей жесткости рекомендуется делать не только параллельные лаги, но и поперечные, формируя сетку.

Уложенный теплоизолятор

Для удобства работы и достижения оптимальных показателей основы под теплый пол без стяжки – при укладке лаг можно сразу нивелировать перепады высот основания. В роли заполнителя (основного теплоизолятора) может использоваться строительная пенополистирольная пена. Такой материал недорог, быстро наносится, нет щелей, срок застывания незначителен.

Сразу стоит отметить: верхний настил (фанеру или другие листовые материалы) на структуру из лаг нашивать не обязательно. Но для удобства дальнейшей работы можно ограничиться настилом из ДВП, недорогого и вполне функционального.

По завершении работы с теплоизолирующим слоем (он может быть просто слоем из минеральной ваты или другого материала, без лаг) вся поверхность накрывается гидроизолятором. Подходит обычная полимерная пленка, она привлекательна по соотношению цены и функциональности.

Основа для укладки трубок или кабеля

При обустройстве сухого пола без стяжки в качестве основы для укладки могут применяться:

  • специальные подкладки, где сформированы выступающие элементы для горизонтальной прокладки и поворотов;
  • специальные, изготовленные из ДСП, доски, фанеры или ОСП конструктивы;
  • обработанная доска, рейки толщиной в 21 или 28 мм.

Технология работы с разными подложками немногим отличается друг от друга. Для укладки сети циркуляции потребуется:

  • покрыть поверхность подложкой, при этом готовые конструктивы соединяются собой замковыми зонами, из тонкой доски – формируется реечная система для размещения контура отопления;
  • провести черновую укладку, при необходимости перемещая отдельные зоны подложки;
  • проверить места стыковок или электрических соединений на соответствие рекомендациям производителя трубки или кабеля.

На данном этапе работ не нужно крепить или любым другим способом фиксировать трассы циркуляции теплоносителя или кабель. Если все прошло успешно и укладка соответствует плану – следует закрепить подложки на основании (обязательно для досок и конструктивов из деревосодержащих материалов).

Готовые панели для укладки трубки теплого пола без стяжки представляет собой планки, расположенные на расстоянии друг от друга, объединенные единым периметром. По функциональности они ничем не отличаются от подготовленных досок, но дороже. Готовые конструктивы позволяют работать быстрее, но могут накладывать определенные ограничения на прокладку трассы отопления.

Основание для укладки труб

Дополнительные конструктивы

Для лучшего рассеивания тепла в теплых полах без стяжки применяются специальные панели. Это профильный элемент из алюминиевого сплава. В нем сделано прямое углубление для трубки. Эти конструктивы располагаются в прямых зонах контура и работают как эффективный рефлектор, распределяя тепло по большей площади.

Применение рассеивающих панелей улучшает работу теплого пола без стяжки. Особенно это заметно, если поверхность покрыта финишным слоем с высокой теплопроводностью, например, керамической плиткой. Работать с рассеивающими панелями стоит осторожно.

Они хорошо себя показывают (не смещаются, не скрипят) на прочной базовой поверхности. При монтаже контуров отопления без стяжки на готовых конструктивах из деревосодержащих материалов или созданной из досок реечной структуре – рассеивающие панели можно зафиксировать саморезами.

Осталось навести лоск

После монтажа структуры отопления без стяжки не потребуется делать много работы. Останется только расположить контрольные температурные датчики и настелить финишное покрытие. Ламинат не потребует дополнительной подготовки. Нужно расстелить подложку и собрать настил. Для плитки – придется поработать с клеевыми строительными смесями. Но и такая работа не отнимет много времени.

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м3 цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

  • воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
  • воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

  • в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
  • засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
  • после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
  • добавляют оставшийся песок и перемешивают;
  • добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:

— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин





2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.

Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.

Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.





Как правильно уложить теплый пол под плитку

Как уложить теплый пол под плитку? Такой вопрос волнует тех, кто собирается оборудовать такую систему отопления в ванной комнате, туалете, бане или сауне. В таких помещениях в качестве напольного покрытия чаще всего используют кафель. Он не подвержен воздействию воды, но имеет один минус – по холодной плитке неприятно ходить босыми ногами.

Логичное решение проблемы – водяной или электрический теплый пол. В этой статье мы расскажем, как правильно положить теплый пол под плитку.

Подготовка пола

Полы в многоквартирных (а порой и частных) домах не идеальны. Обычно они имеют наклон в одну сторону, от которого нужно избавиться. Для этого можно использовать обычную или самовыравнивающуюся стяжку.

Обычная стяжка дешевле самовыравнивающейся, но для ее укладки нужны навыки и опыт. Причем уровень пола при этом поднимется минимум на 3 см. Если вы хотите класть плитку на теплый пол своими руками, лучше использовать самовыравнивающуюся стяжку.

Конечно, можно сделать водяной или электрический теплый пол под плитку без стяжки, но только если вы не собираетесь выравнивать плитку параллельно земле. В противном случае возникнет проблема. После включения теплый пол быстрее нагреет ту часть, где меньше расстояние до кафеля, чем остальную.

Если вы собираетесь класть теплые полы на деревянный пол, есть два варианта его выравнивания – с помощью установки фальшпола и стяжки.

  • При монтаже фальшпола стоит учитывать, что на нем будет плитка и клей, поэтому обратите внимание на его прочность.
  • При выравнивании стяжкой учтите ее вес – не будет ли под ним деформироваться основание.

Не обязательно устраивать настолько высокий фальшпол, но дополнительное утепление не помешает.

Основные правила укладки плитки на теплый пол

Для укладки плитки необходим специальный плиточный клей для теплых полов. Он не деформируется при перепадах температур, не разрушается от постоянного воздействия тепла. Такой клей хорошо сцепляется с поверхностью подложки и проводит тепло.

В тех местах, где будет располагаться мебель или бытовая техника, теплый пол не нужно укладывать. Так можно защитить их от преждевременного износа и сэкономить на отоплении.

Если у вас установлена акриловая ванна, под ней обязательно должен быть теплый пол. Она быстро остывает и понежиться в ванне будет приятнее, если она будет подогреваться снизу. Что касается чугунных ванн – мнения расходятся.

Если ванна облицована, устраивать под ней теплый пол можно только в том случае, если есть вентиляционные отверстия. Иначе облицовка будет перегреваться и деформироваться.

Под такой ванной можно устанавливать теплый пол — щели по краям и снизу облицовки позволяют циркулировать воздуху.

По периметру стен под плинтусом лучше оставить небольшой зазор, порядка 0,5 см. При нагреве напольное покрытие расширится и должно иметь свободный ход. У двери в ванную используйте декоративный порожек.

Иногда плитку кладут так, что она составляет единое целое с другим помещением. Если второе помещение не оборудовано теплым полом – зазор на входе нужно сделать обязательно. Это деформационный шов, который защитит кафель от деформации и повреждений.

Не существует особенной плитки под теплый пол. Но нужно использовать кафель, предназначенный для напольного покрытия. Он толще обычного, его поверхность более стойка к износу. Для ванной, бани или сауны лучше всего брать плитку с рифленой поверхностью.

В качестве замазки лучше использовать не сухие смеси, а силиконовый или акриловый герметик. Он не будет трескаться при расширении пола вследствие нагрева.

Как правильно уложить теплый пол под плитку

После того как мы рассмотрели общие моменты, перейдем к частным. Давайте рассмотрим как правильно укладывать разные виды теплых полов под плитку.

Электрический теплый пол

Есть много видов теплого электрического пола. Независимо от того, какой вы хотите использовать, необходимо уложить теплоизоляцию. Обычно это подложка из синтетических материалов с одной стороны покрытая металлической фольгой. Она будет отражать тепло от пола в направлении плитки и обеспечит лучший прогрев помещения. Желательно чтобы подложка на несколько сантиметров заходила на стены.

На фото показана укладка пленочного теплого пола на металлизированную подложку.

Уровень плитки над таким полом может быть любым, но от него зависит, насколько равномерно будет греться покрытие. Чем реже расположены кабеля, тем больше клея нужно использовать.

От количества клея под плиткой зависит, насколько быстро она будет прогреваться. Поэтому лучше выбрать маты с небольшим расстоянием между кабелями, или проложить кабеля как можно чаще.

В случае с пленочными теплыми полами – все просто. Они прогревают поверхность пола почти полностью, поэтому чем меньше клея, тем лучше. Быстрее будет прогреваться пол, высота полов почти не увеличится, да и затраты на материалы будут меньше.

Водяной теплый пол под плитку

Укладка водяного теплого пола под плитку производится, как и под любое другое покрытие. Трубы заливаются стяжкой так, чтобы между ней и плиткой было расстояние не меньше 3 см. При этом стоит учесть толщину плиточного клея.

Перед началом работ герметизируйте нижнюю часть помещения – обработайте пол и стены (на 2-3 см выше уровня плитки) специальным герметиком. Обычно это битум или смеси на его основе. Так вы защитите соседей и свой кошелек на случай прорыва труб теплого пола.

Герметизацию ванной комнаты нужно производить после постройки дома, но лучше позже, чем никогда.

Под трубы обязательно уложить металлизированный утеплитель, чтобы обогревать не перекрытие, а кафель и само помещение.

На трубы в стяжке нужно уложить пластиковую сетку с размером ячеек не больше 10х10 см. Так можно избежать деформаций и растрескивания стяжки. Если не использовать сетку, во избежание деформаций придется поднять пол еще на 1-1,5 см.

Если вы собираетесь делать водяной теплый пол под плитку своими руками, обязательно озаботьтесь регулировкой температуры. Особенно это касается теплых полов, подключенных к центральной системе отопления. Большой перепад температур между помещением и полом может повредить стяжку, трубопроводы и кафель.



Не забудьте поделиться публикацией в соцсетях!

Стяжка для теплого пола своими руками

Стяжка для теплого пола своими руками

После того, как вы определились с выбором теплого пола и осуществили
монтаж водяного теплого пола
или
монтаж электрического теплого пола своими руками
можно переходить к заливке стяжки для теплого пола

Стяжка для теплого пола является распределителем тепла и ее производство — это очень важный этап, не менее ответственный, чем сборка самого водяного или электрического теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного.

Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то по прошествии некоторого  времени после заливки стяжки для теплого пола она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например, плитка тоже будет выходить из строя раньше времени.
Стяжка для теплого пола должна быть устойчивой к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое нагревательными элементами теплого пола.

Выставляем маяки для стяжки под теплый пол

Для того, чтобы стяжка для теплого пола жестко соединялась с основанием пола рекомендуется в теплоизолирующем материале сделать сквозные отверстия диаметром от 2-3 см на 1м2  4-5 штук, также в помещениях с большой квадратурой для жесткого соединения и предотвращения смещения стяжки для теплого пола можно сделать по периметру помещения полосу без теплоизоляции толщиною 8 — 10 см.
Уровень стяжки для теплого пола расчитывается таким образом, чтобы она не перекрыла уровень порога двери, поэтому отбиваем уровень от дверного проема. Находим самое высокое место пола — нулевую точку нашей поверхности, от которой мы будем отталкиваться, учитывая слой бетона нашей стяжки своими руками, а он не должен быть меньше 3 см. Маяки устанавливаются параллельно друг другу для того, чтобы нам было удобнее тянуть стяжку для теплого пола. Маяки не должны выставляться далеко от стен — максимум 10-30см. Если расстояние маяков от стены увеличить, то появляется большая вероятность того, что угол между стеной и полом будет неровным. Расстояние между маяками должно быть с обоих сторон  на 10 см меньше, чем правило.
То есть, если длина вашего правила 2 м, то расстояние между маяками равно 1,7-1,8 м.
Правило — это инструмент, которым растягивают и разравнивают раствор, ведя его по маякам.


Если вам необходимо выставить более двух маяков, то между крайними маяками протягивается леска или нитка и средние маяки выравниваются по уровню этой лески.
В качестве раствора для заливки стяжки для теплого пола можно использовать специальные смеси, продающиеся в магазине, которые обладают большей теплопроводностью и некой пластичностью по сравнению с обычным цементно-песчаным раствором, так как в них добавляют разного рода  добавки и пластификаторы, придающие чудо — свойства бетону. Но это будет дороже, чем собственноручно приготовленный аналогичный раствор для заливки стяжки для теплого пола, который мы сделаем своими руками.

Необходимо перед окончательной заливкой бетонного раствора проверить работоспособность системы теплого пола в зависимости от того, какой вид  вы предпочли, о том как проверяются системы разных видов теплого пола вы можете прочесть на страницах:
Водяной тепый пол своими руками
Электрический теплый пол своими руками
Монтаж системы Тепловой мат (термомат)
Инфракрасный теплый пол своими руками

Приготовление раствора для заливки стяжки для теплого пола

Нам понадобится:
Полипропиленовая фибра (5-20мм) 0.9 кг. на 1 м3
Речной песок + цемент не ниже марки м-300, а лучше м-500
Приготавливаем раствор для стяжки теплого пола марки 100:

500 (марка цемента)-1 ведро,  5 (ведер песка) = 100 (марка готового раствора).
Берется цемент марки 500, соотношение цемента и песка один к пяти, то есть одно ведро цемента на пять ведер песка.
Раствор должен быть не жидким, так как чрезмерное содержание воды в растворе способствует потере прочности стяжки и является одной из причин появления усадочных трещин. Раствор должен иметь консистенцию густого теста, без комков, не рассыпчатый, на ровной поверхности он не должен растекиваться, а только слегка расплываться.
Чтобы сделать раствор эластичным в смесь добавляют пластификатор, такой раствор будет хорошо растекаться и заполнять все пустоты и не содержать воздушных пузырьков. Необходимо максимально точно придерживаться норм расхода пластификатора при замесе бетонного раствора, так как если он будет находиться в растворе не в регламентированном количестве или вообще отсутствовать, то стяжка со временем начнет трескаться. Рекомендуется добавлять для предотвращения растрескивания стяжки (гомогенизации) и для увеличения ее уровня теплопроводности цементную добавку, например, Uponor. Расход в пределах 0,2 литра на 1 м2.

Народный способ:
Делаем раствор марки 100:
Добавьте в стяжку наливной быстротвердеющий пол.
Примерно на ведро раствора пол ковшика наливного пола.
И как пластификатор работает отлично, и через 40-60 минут можно ходить по полу и зачистить его.

Заливка стяжки своими руками.

Напомним, что минимальная высота стяжки (особенно это касается водяного теплого пола) — 3 см, максимальная — 7см, с применением теплоизоляции минимальная толщина — 5 см. И не забываем про тепловые швы, которые делаются еще при монтаже электрического или водяного теплого пола в том случае, если площадь будущей бетонной плиты больше 40 м2 или более 8м одна из сторон.

Равномерно покрываем раствором систему теплого пола, разглаживать раствор рекомендуется вдоль труб или кабелей. Следим за тем, чтобы не оставались воздушные карманы, особенно около греющего контура, так как это может привести к нежелательным последствиям (перегреву и дальнейшего выхода из строя системытеплого пола).
Бетонный раствор, приготовленный для стяжки своими руками нужно использовать в течении 1-1,5 часа, не в коем случае его нельзя (как делают многие работники) оставлять на следующий день, залив водой и накрыв пленкой, если вы не успели его израсходовать за один день. Заливка стяжки происходит за один раз, то есть нельзя заливать раствором одну часть комнаты сегодня, а другую на следующий день.
Исключениями являются только температурные швы (когда в первый день стяжка заливается от начала и до температурного шва, а на следущий день она заливается от температурного шва, до которого залили в первый день и до следущего температурного шва или до конца комнаты), заливка стяжки в разных комнатах или стяжки, имеющие разный уровень( в этом случае между слоями стяжки нужно сделать демпферный шов 1-2см шириной).

При заливке стяжки бетонным раствором, не содержащим пластификаторов и других добавок, в бетон нужно слегка (так, чтобы не повредить систему теплого пола) прокалывать жидкий бетонный раствор  тоненьким стержнем для избежания воздушных пустот в толщине стяжки, так как при заливке раствора образуются воздушные сферы, которые самостоятельно не могут выйти наружу благодаря вязкости и тяжести раствора. Эта проблема решается проколом.

Уход за стяжкой теплого пола

Одна из основных причин брака стяжки — это ненадлежащий уход за ней после заливки. Стяжку нужно умеренно смачивать водой  2-3 раза в день, через пару дней после того, как залита стяжка, нужно извлечь из нее маяки, обработать места, где они находились грунтом для минеральных поверхностей и затереть их свежим раствором. После этого стяжка опять умеренно смачивается водой и накрывается полиэтиленовой пленкой на две недели. Если вас не устраивает накрытие стяжки полиэтиленовой пленкой, тогда не прекращаем смачивать стяжку 2-3 раза в день в течении 7-11 дней. Стандартно стяжка наберет конечную прочность после 25-28 дней, после чего можно переходить к финишному покрытию стяжки для теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов

Теплый пол под плитку: как сделать своими руками

Оглавление:
Как уложить теплый пол под плитку: работа с водяными системами
Укладка теплого пола под плитку: электрические системы подогрева пола

Обустроить свое жилье теплыми полами мечтает если не каждый первый, то как минимум каждый второй человек на планете. Но мечты так и остаются мечтами, если не предпринимать никаких шагов к их осуществлению – не нужно искать себе оправдания, а необходимо просто брать и делать, идти к своей мечте, невзирая ни на какие трудности. Теплый пол в этом отношении не является исключением – нужно просто задаться целью, собрать максимум информации, и картина прояснится. Вы поймете, что для того, чтобы уложить теплый пол под плитку, совсем не обязательно платить огромные деньги – все вполне реально сделать самостоятельно. Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберем принцип решения вопроса, как правильно уложить теплый пол под плитку? Мало того, мы рассмотрим этот вопрос с двух сторон – со стороны водяного и электрического теплого пола.

Монтаж теплого пола под плитку своими руками фото

Как уложить теплый пол под плитку: работа с водяными системами

Принцип создания водяных теплых полов достаточно простой – по сути, для того, чтобы подогреть плитку в коридоре или на кухне, под нее нужно заложить змеевик из труб, подключенный к системе отопления, который и будет подогревать пол. Другое дело, как это сделать правильно – так, чтобы он работал долго и при этом не разрушал пол. В этом и заключается вся сложность, и именно из-за подобного требования водяные теплые полы относят к разряду трудно монтируемых систем. По сути, его укладка производится одновременно с изготовлением стяжки, к которой также выдвигаются повышенные требования. Ну да ладно, не будем ходить вокруг да около, а просто ознакомимся с этой технологией решения вопроса, как уложить теплый пол под плитку?

Как уложить теплый пол под плитку фото

Представить эту технологию можно в виде следующей последовательности работ.

  1. Гидроизоляция. Это понятие довольно условное, и данный этап работ больше нужен для того, чтобы в процессе изготовления стяжки пола не затопить соседей и не испортить им дорогой ремонт. Как правило, в качестве гидроизоляции используется плотный полиэтилен.
  2. Утепление пенопластом. В идеале сверху гидроизоляции нужно уложить пенопласт толщиной 50мм – его роль в этой системе сводится к тому, чтобы нагревательный элемент (в частности, трубопроводы) не прогревал плиты перекрытия. Без пенопласта эффективность работы водяного теплого пола под плиткой снижается больше чем в три раза.
  3. Утепление отражающей теплоизоляцией. В задачи этого материала входит направить тепло вверх, внутрь помещения. Дело в том, что тепло распространяется не только по воздуху или стяжке, но и в волновом спектре – именно это тепло и направляет теплоотражающая изоляция внутрь помещения, увеличивая эффективность работы любого теплого пола чуть ли не в два раза.
  4. Армирование. Это защита стяжки от растрескивания. Данный этап работ очень простой – поверх изоляции просто укладывается специальная армирующая сетка, изготовленная из металлической проволоки и имеющая ячейку 100 на 100мм. Сетка просто укладывается сверху отражающей теплоизоляции.
  5. Укладка трубопроводов. Для крепления трубы к получившемуся слоеному пирогу используются специальные клипсы – они устанавливаются так, чтобы трубу можно было уложить змейкой с шагом не более 150-200мм. Здесь нюансов практически никаких нет, и единственное, на что нужно обратить внимание, это на саму трубу (имеется в продаже специальная труба для теплого пола) и на качество ее укладки. Профессионалы рекомендуют разбивать такой пол не сегменты по 3-4 квадратных метра. Каждый сегмент делается отдельным змеевиком. В принципе, в квартирах (в частности, в кухне или в коридоре) вполне все реально сделать одним сегментом.
  6. Подсоединение трубопроводов к системе отопления. Здесь очень важна возможность регулировки и сброса воздуха из змеевика – и на подающем и на обратном трубопроводе нужно установить регулирующие краны и, если не автоматы для сброса воздуха, то, по крайней мере, ручной кран Маевского.
  7. Заливка стяжки. Чтобы стяжка пола могла иметь возможность расширяться при нагревании, по периметру помещения вдоль стен прокладывается демпферная лента – это своего рода компенсатор температурного расширения. Он предоставляет стяжке свободное пространство, благодаря которому она не трескается при нагревании. Все остальное производится на этом этапе работ стандартно – монтируются маяки с учетом толщины стяжки не менее 50мм и производится заливка раствором.

    Водяной теплый пол под плитку фото

После того как стяжка высохнет, и по ней можно будет ходить, следует приступать к ее облицовке плиткой. Сам пол лучше включать в работу после полного высыхания стяжки – не нужно сушить им стяжку, это приведет к ее растрескиванию. И еще одно – перед тем как заливать стяжку, водяной теплый пол под плитку своими руками нужно проверить на работоспособность и убедиться в отсутствии протечек.

Укладка теплого пола под плитку: электрические системы подогрева пола

В отличие от водяного подогрева полов, уложить электрический теплый пол своими руками под плитку несколько проще – если, конечно, вы не боитесь электричества и знакомы с азами его работы. Технология здесь несколько иная, но во многом напоминающая предыдущий вариант. Рассмотрим ее более подробно.

  1. Для начала делается стяжка пола – условия, или вернее требования к ее изготовлению, все те же. Это и гидроизоляция, и пенопласт в качестве утеплителя, и отражающая теплоизоляция, и армирование, и маяки, и демпферная лента, и все та же заливка пола цементно-песчаным раствором. В отличие от предыдущего варианта, внутрь стяжки нагревательные элементы не устанавливаются – они укладываются сверху.
  2. Проводка. Первое, что здесь придется сделать, это определиться с местом установки терморегулятора – для него нужно выбрать удобное место на стене. Монтируется он в коробочку, как и любой выключатель или розетка. Точно так же, как в случае с ними, к теплому полу подводится и электрическое питание – делается это трехжильным проводом сечением 2,5 квадрата. Без заземления здесь не обойтись. Теперь от этого места, а вернее уже от готовой коробочки с проводом, нужно проложить штробу к полу – именно по ней и нужно будет тянуть все провода подключения нагревательного элемента. Кроме всего прочего, в этой штробе будет уложена гофра, в которой монтируется температурный датчик – без гофры устанавливать этот датчик нельзя, так как в случае его выходя из строя (это самое уязвимое звено электрического теплого пола) придется похоронить всю систему.
  3. Укладка нагревательных элементов. Здесь все достаточно просто – если в качестве нагревательных элементов вы выберете готовые маты, то вам останется их только приклеить к стяжке с помощью клея для плитки. Естественно, придется позаботиться и о проводах подключения, протянув их по штробе в коробочку на стене, предназначенную для установки терморегулятора.

    Теплый пол под плитку фото

  4. Дальше следует заняться термодатчиком – его провода тоже выводятся в коробочку на стене. Единственный нюанс заключается в том, что в полу его тоже нужно уложить в штробу – причем сделать это так, чтобы он удобно расположился между двумя любыми витками нагревательного мата (четко посередине).
  5. Коммутация. Штука не сложная – все провода этой системы собраны в коробке и все они подключаются к терморегулятору, на котором есть маркированные клеммы. Перепутать, что и куда подсоединять, просто невозможно – к тому же, производители таких систем, как правило, прилагают к своей продукции схему сборки.

    Электрический теплый пол своими руками под плитку фото

После того как монтаж теплого пола под плитку своими руками будет выполнен, его снова нужно будет проверить на работоспособность и только после этого приступать к облицовке пола кафелем. Опять же, сушить клей с помощью нагревательных элементов нельзя – прежде чем включить его в полноценную работу, нужно дождаться полного высыхания как самой стяжки пола, так и клея для кафеля (а это как минимум 2-3 недели).

В принципе, изложенной выше информации вполне достаточно для того, чтобы понять всю сложность решения вопроса, как уложить теплый пол под плитку – на ее основании вы вполне сможете сделать выводы и оценить свои силы и возможности. Если придете к выводу, что справитесь с этой работой, тогда следует изучить процесс укладки выбранной вами системы более подробно – мелких нюансов здесь еще предостаточно. Опять-таки, повторюсь, данная информация не является инструкцией – более полный процесс укладки того или иного подогрева пола вы сможете прочитать в других статьях нашего сайта.

Автор статьи Александр Куликов

Теплый пол своими руками, технология и установка водяного теплого пола с видео-фото

Чтобы ощутить всю прелесть домашнего уюта и домашнего уюта, вам понадобится теплый водяной пол, который можно легко установить своими руками. Это не так просто, как кажется на первый взгляд. Если вы не знакомы с работами этого типа, лучше обратитесь к специалистам. Что ж, если вы решили самостоятельно все это сделать, то эта информация для вас, разберетесь, какое устройство, технология укладки и установки самостоятельно и фото-инструкция.Смотрите также, как правильно выбрать теплый пол.

В первую очередь необходимо составить проект, а затем произвести все необходимые расчеты, связанные с нагрузкой B на систему отопления STEM, и, для каждого помещения в отдельности. Оптимально рассчитать водяные контуры пола. Всеми этими работами должны заниматься люди, имеющие опыт устройства подобных конструкций.

Опыт показывает, устройство теплого водяного пола, лучше всего подходит для таких построек, как дачный. В городских домах перед вами выстраивается ряд проблем, связанных с подключением к системе центрального отопления.Это запрещено законом.

К преимуществам можно отнести то, что эксплуатируя теплый водяной пол, вы значительно снижаете энергопотребление, а значит, снижаются денежные затраты. Кроме того, электромагнитное излучение, которое мы получаем в больших количествах, вы и ваши близкие обойдете стороной.

Правильно спроектированные водяные полы имеют преимущество перед полами электрическими, так как тепло в помещении будет распределяться равномерно.

Устройство

В каждом помещении необходимо подобрать оптимальную систему теплого пола.А их, как известно, три.

  1. Укладка на бетонную стяжку.
  2. Монтаж без бетонной стяжки — технология пастбищ. Здесь все немного сложнее, потому что напольное покрытие (линолеум, плитка, ламинат и т. Д.) Укладывается через дополнительную гидроизоляцию (пенополиэтилен, картон) на алюминиевый лист.
  3. Последний тип — деревянный. Это установка теплой воды на плиты перекрытия или бруски — бревна.

Полная система внешнего вида пола: пол из теплоизоляционного материала, Металлические или пластиковые трубы, Зажимная фурнитура, комплект сцепления, контргайки для соединения, насоса, создающего давление и циркуляцию, и ограждающий элемент — бетонная стяжка и сам пол.

Монтаж своими руками

Первая технология — бетон. Чаще всего используется среди всех других типов. Как показывает практика, теплые водяные полы своими руками может сделать человек, даже немного разбирающийся в сантехнике и строительстве, и имея под рукой инструкцию по эксплуатации. Давайте разберемся в этой технологии установки.

То, что вам нужно. В первую очередь займемся планировкой нашей комнаты. Сектор должен быть примерно 40 м. 2 . В этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут компенсированы.

Затем укладывают на плиту перекрытия или пеноплекс в качестве изоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловое расширение шпал, стены прокладывают специальной лентой. Следующим шагом будет разводка арматурной сетки, которая представляет собой болт и фиксирующий элемент для труб.

Теперь переходим к раздаче и установке труб. Многие вопросы касаются того, как сделать светлый пол своими руками так, чтобы тепло распределялось равномерно.Это просто. Трубки можно размещать, как вам нравится, но чаще всего их размещают по спирали или змейке, смещая центр, ракушку. На фото ниже представлены основные варианты напольной укладки водопроводных труб.

После укладки трубы в свою очередь прикрепляют к арматурной сетке с помощью специальных хомутов на расстоянии 90-100 см. Чтобы не напрягать, Хомуты нельзя сильно затягивать. Поскольку при тепловом расширении тела, следовательно, могут выйти из строя и наши трубы.

Для справки: укладываются по трубной технологии друг от друга на расстоянии 10-35 см.От стены, труба напольного водопровода должна находиться на определенном расстоянии и зависит от температуры обратной воды под полом.

Таблица значений шага прокладки труб теплого пола

Монтаж. Вставьте подающий коллектор и закрепите первый конец трубки. Затем на основе проекта проложили по контурам трубы и скрепили их вышеуказанным способом. длина спирали должна быть примерно 50-60 м. Когда вы закончите с первым контуром, вставьте конец трубы в обратный коллектор.У коллектора должно быть столько выходов, сколько вы собираетесь наносить контуры.

Во избежание проблем в будущем установку теплого водяного пола следует проводить согласно инструкции. При пересечении трубок компенсаторов, расположенных между контурами, применять гофрированный шланг или гофрированную трубу.

Доделаем работы, связанные со сборкой и монтажом оборудования, Проверяем систему на герметичность. Для этого заполните трубку водой и создайте давление выше нормального в 1,5 раза (0,6 МПа).Было бы лучше, если бы этим тестом занимались профессионалы.

Когда теплая вода завершится устройством пола, можно приступать к работе со стяжкой. Смесей много, это касается теплых полов, например, Теплолюкс-ГЛИМС — одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В результате ваш пол поднимется на 5-7 см.

Система водяных теплых полов из полистирола

Эта система предназначена для помещений с низкими потолками, состоящая из пенополистирольных плит, в пазы которых вставлены теплораспределительные пластины.

Этапы перекрытия слоев в зависимости от верхнего покрытия — ламинат, пол или плитка

1бут. финишное покрытие (паркет, ламинат) 1б. финишное покрытие (плитка)
2бут. прокладка (пенополиэтилен, картон и др.) 2б. Ничья национальной сборной (GVL, CSP и т. Д.)
3. Прокладка труб теплого пола 3. Прокладка труб теплого пола
4. Монтажные пластины из алюминия 4.Монтажные планки из алюминия
5. Труба из пенополистирола с канавками 5. Труба вставная из пенополистирола с пазами
6. основа 6. основа

Таким образом, монтаж термального водяного пола своими руками будет выполнен по следующей технологии: Укладывается утеплитель на плиту перекрытия. Нам нужно приступить к укладке уголка, и в соответствии с вашим планом распределить по комнате всю пенополистирольную плиту.Далее эти пластины устанавливаются в теплораспределительную пластину. По завершении укладки плиты контуры труб аккуратно вставляются в посадочные гнезда. Теперь они будут на одном уровне с пластинами. Тест можно проводить без галстуков. А если все удачно, снимают, временно кладут отделку пола, и делают стяжку. Деревянный теплый пол в системе водяного.

Эта технология хорошо подходит для деревянного строительства. В таком доме сделать теплый водяной пол своими руками не составит труда. Между деревянными бревнами укладывается минеральная вата или пенопласт, выполняющий функцию теплоизоляции.

Можно применить систему модульного типа. Это конструкция DSP с уже подготовленными ламповыми каналами.

Или, реечная система, кстати, не так уж и сложна. Между плитами ДСП, предварительно прикрученными к основанию саморезами, уложены плиты и контуры трубы. Ширина планок ДСП должна быть в пределах 150-300 мм. На фото подробно описана технология укладки деревянного пола и система водяного пола. В принципе, ничего сложного, своими руками можно сделать все точно так же.

Финишный пол, уложенный поверх алюминиевых листов, на гидроизоляционный материал. Прежде чем приступить к укладке линолеума или ламината, пройдите по алюминиевой пластине по гипсовой прокладке.

Таким образом, вы узнаете устройство теплого водяного пола и его монтаж можно произвести своими руками, без помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь инструкцией по эксплуатации сайта с ремонтом квартиры своими руками. . Оставайтесь с нами и узнайте много полезной информации по ремонту.Оставьте комментарий или поделитесь своим опытом.

Видео:

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения.Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Электрический подогрев пола и гидроник

Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой) и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло в небольшие помещения вашего дома, система внутрипольного обогрева подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления внутри пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вы будете чувствовать себя более комфортно при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и произвести ремонт. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

4. Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола как минимум на 25 процентов эффективнее, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат WiFi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, которые могут быть дорогостоящими и трудоемкими.

Минусы

7. Полы должны быть заменены

Электрические или водяные системы подогрева пола требуют удаления любого существующего напольного покрытия перед установкой лучистого теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа.

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что позволяет минимизировать высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать свой проект.Повышает или понижает ваши расходы на электроэнергию излучающий пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже авансом, поскольку для их работы требуются бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вам так хочется, и нанять только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Плитка и теплые полы: ответы на часто задаваемые вопросы

Плитка и полы с подогревом имеют одну общую черту: и те, и другие предлагают владельцам зданий многочисленные преимущества с точки зрения жизненного комфорта и, следовательно, образуют идеальную комбинацию.Тем не менее, тема неоднократно вызывает сомнения и вопросы в преддверии мероприятия. В этой статье вы найдете самые важные ответы.

Какое напольное покрытие лучше всего подходит для полов с подогревом?

Будь то плитка или камень, паркет или ламинат, винил или ковер — любой, кто хочет уютного тепла без радиаторов отопления, в принципе может воспользоваться всем спектром. В принципе, на теплый пол можно укладывать любое напольное покрытие.

Разница, однако, заключается в том, как быстро тепло от системы теплого пола передается на пол или какая температура подачи необходима (и возможна) для регулирования температуры в помещении по желанию.Другими словами, разные материалы различаются по своей теплопроводности. Это, в свою очередь, влияет на энергоэффективность и, в конечном итоге, на расходы на отопление.

Именно поэтому плитка — лучший выбор для полов с подогревом. Благодаря своей плотной поверхности они получают очень высокую теплопроводность от 2,3 до 2,8, что примерно в 5 раз выше, чем, например, теплый пол под паркетом или теплый пол под виниловым полом. Кроме того, в плитке сохраняется тепло, а это означает, что пол не только быстро нагревается, но и остается теплым в течение длительного времени, что позволяет экономить дополнительную энергию.

Можно ли использовать всю плитку в сочетании с полом с подогревом?

Практически нет ограничений при использовании плитки на теплый пол. Для полов с подогревом одинаково подходят как натуральный камень, так и керамогранит. Для достижения наиболее эффективного результата нагрева рекомендуется использовать плитку толщиной не более 20 мм. Возможны и более толстые покрытия, но время нагрева может немного увеличиться.

Независимо от системы отопления, при выборе напольной плитки следует также обратить внимание на группу истирания плитки и класс противоскольжения плитки.Это гарантирует, что пол наилучшим образом соответствует требованиям соответствующей области применения.

Какую температуру поверхности выдерживает плитка для теплого пола?

Большим преимуществом плитки является то, что она без повреждений выдерживает даже высокие температуры. Таким образом, в отличие от многих других напольных покрытий, их можно без проблем нагреть до температуры поверхности 29 ° C и более. Это не в последнюю очередь приводит к высокой теплопроизводительности до 200 Вт / м2 при одновременном низком потреблении энергии.

Плитка на плитку и пол с подогревом — это возможно?

В частности, при ремонте часто возникает вопрос, можно ли укладывать новую плитку поверх существующего плиточного покрытия. Ответ на этот вопрос совершенно ясен: да, с теплым полом это не проблема. Комбинация плитки на плитку — пол с подогревом работает идеально и не влияет на результат нагрева: благодаря чрезвычайно высокой теплопроводности плитки и правильному плиточному клею в качестве дополнительного проводника тепла тепло теплого пола передается от слой в слой без потерь.

Только условие : Старый пол должен быть идеально уложен и не поврежден, а конструкция верхнего этажа не должна вызывать никаких проблем (например, полосы на дверях и т. Д.).

Что следует соблюдать при укладке плитки на теплый пол?

Хотя плитка и теплый пол идеально сочетаются друг с другом, есть ряд моментов, которые следует учитывать до и во время укладки, чтобы предотвратить любые трудности с самого начала.

Тип теплого пола

Существует два основных варианта теплых полов: они могут работать с водой или электричеством для выработки тепла.В принципе, под плитку можно укладывать полы с водяным или электрическим подогревом. Выбор наиболее подходящей системы отопления зависит, скорее, от конкретного применения.

Системы водяного теплого пола работают по пластиковым или медным трубам, которые вставляются в стяжку как влажная или сухая система и по которым циркулирует нагретая вода. Поскольку затраты на установку относительно велики, а также необходима определенная высота установки, системы водяного теплого пола в основном используются в новых зданиях.

В отличие от этого, с системой электрического теплого пола тонкие нагревательные маты обеспечивают правильную температуру в помещении. Позже их можно будет уложить на стяжку с относительно небольшими усилиями и меньшей монтажной высотой. Поэтому они также подходят для ремонта существующих зданий или могут быть модернизированы в качестве дополнительной системы отопления в помещениях с высокими тепловыми потерями (например, зимних садах).

Состояние основания

Оптимальное основание — основная предпосылка прочного и безупречного плиточного пола.Поэтому плитку следует укладывать не только на максимально гладкую основу, но особенно на полностью сухую основу. Потому что слишком много влаги под плиткой иногда может привести к ее отрыву или другому повреждению позже.

Поэтому особенно при укладке на вновь возведенные стяжки и стяжки, уложенные мокрым способом, необходимо следить за тем, чтобы они были готовы к укладке. Обычно стяжке требуется около 4 недель для полного затвердевания, но тем временем для ускорения процесса все чаще используются специальные быстрые связующие.Как правило, рекомендуется постепенный и контролируемый нагрев стяжки с помощью теплого пола. С одной стороны, этап сушки можно сократить, а с другой стороны, можно проверить работоспособность и состояние как обогревателя, так и стяжки.

Стяжка окончательно готова для укладки плитки, когда остаточная влажность, определенная с помощью подходящего метода измерения (например, метода CM), упадет ниже определенного предела. Ориентировочно максимум 2% для цементных стяжек и максимум 0.3% для стяжек из сульфата кальция необходимо учитывать, при этом точные значения следует соблюдать в инструкциях по укладке производителя.

Защита от влаги

В принципе, плитку можно укладывать прямо на стяжку. Однако для защиты основания от проникновения влаги из плиточного клея рекомендуется перед укладкой нанести герметизирующую грунтовку или грунтовку для плитки. В противном случае есть риск, что стяжка размягчится и пол перестанет правильно держаться.

Подходящий плиточный клей и раствор для плитки

Хотя полы с подогревом обычно нагревают плитку очень равномерно и постоянно, колебания температуры все же происходят. Это приводит к небольшому расширению материала и соответствующим напряжениям на поверхности. Поэтому для компенсации этих движений и предотвращения образования трещин в плитке, вызванных напряжением, в качестве клеев для плитки или растворов для плитки следует использовать очень гибкие и термостойкие материалы. В некоторых случаях под плитку можно также положить развязывающий мат.

Во время установки следует также позаботиться о том, чтобы они были нанесены на как можно большую поверхность. Это позволяет плитке и клею лучше склеиваться, что особенно важно в случае поверхностного натяжения. Кроме того, дополнительно оптимизируется теплоотдача.

Компенсаторы

Не менее важным аспектом в связи с температурным расширением материалов является взаимодействие компенсатора — плитки — теплого пола.

Следует учитывать компенсационные швы, особенно в краевых областях, и они должны оставлять не менее 5 мм пространства для движения. Кроме того, необходимо создать дополнительные деформационные швы в тех местах, где они есть на стяжке. В противном случае плитка и основа могут по-разному расширяться, что может привести к трещинам или трещинам.

Когда можно вводить теплый пол после облицовки плиткой?

Только что облицованный плиткой и залитый раствором пол нельзя сразу нагревать.Это может привести к слишком быстрому высыханию клея и герметика и их хрупкости. Общая рекомендация — подождать около 28 дней до включения теплого пола. Затем температуру следует повышать непрерывно с шагом 5 градусов в течение нескольких дней, пока не будет достигнута желаемая температура подачи.

Стяжка для теплого водяного пола своими руками

Для достижения максимального комфорта в помещении многие прилагают все возможные усилия. Например, у большого количества владельцев квартир и частных домов на пол кладут теплый пол.Современная система теплого пола — отличное решение, потому что она идеально заменяет традиционную трубную и радиаторную систему отопления. Как правило, многие отдают предпочтение системе, в которой заливается стяжка. И это неудивительно, ведь бетонная стяжка — идеальный аккумулятор тепла. Итак, теплоноситель, движущийся по трубам, постепенно прогревает бетон. Бетон обладает высокой теплопроводностью. Как следствие, он начинает отдавать всю тепловую энергию жилому помещению. Но чтобы все это работало правильно и качественно, крайне важно соблюдать технологию изготовления стяжки.В первую очередь, в этой статье мы хотим рассказать вам о том, какой должна быть толщина стяжки для водяного теплого пола.

Что влияет на толщину стяжки

В первую очередь мы рассмотрим вместе с вами все, что влияет на толщину греющего пирога. Причем от того, насколько правильно определять толщину, напрямую зависит:

  • Срок службы всей системы.
  • Как равномерно прогреется пол.
  • Теплоемкость пола.

Понятно, что тонкая основа очень быстро нагревается. Однако здесь есть существенный недостаток. Тонкая поверхность теплого пола очень быстро нагревается и из-за этого может потрескаться. Особенно это будет видно там, где проложен контур отопления теплого пола. Более того, в этом случае напольное покрытие будет нагреваться выше своего нормального уровня. По этой причине некоторые покрытия могут из-за этого испортиться.Если он будет очень густым, то на него уйдет гораздо больше тепловой энергии. В итоге это сильно повлияет на квитанции об оплате коммунальных услуг. Более того, из-за этого могут возникнуть проблемы с регулировкой всех теплых полов, ведь основание будет долго сохранять тепло.

Важно понимать, что стяжка для теплого пола выполняет роль не только передатчика тепловой энергии. Стяжка для теплого пола служит средством защиты от механических повреждений нагревательных элементов.Так, если он слишком тонкий, то при сильной точечной нагрузке он не выдержит, что приведет к повреждению отопительного контура. С другой стороны, не заполняйте его очень толстым, потому что вы будете устанавливать тяжелую мебель.

Как видно из всего вышесказанного, толщина стяжки на водяном теплом полу играет немаловажную роль. По этой причине важно правильно его выбрать. Согласно существующим нормам минимальная толщина может составлять около 65 мм.Такой толщины будет достаточно только в том случае, если дальше на теплый пол будет укладываться плитка. Этот облицовочный материал также будет выдерживать большую нагрузку, поэтому контур отопления не будет поврежден. Что касается оптимальной толщины, то это 100 мм. Для производственных или складских помещений толщина стяжки на теплом водяном полу допускается до 200 мм.

Итак, что влияет на выбор той или иной толщины стяжки под теплый пол? В первую очередь, это определяет диаметр трубы.Далее мы рассмотрим все эти показатели.

Допустимый минимум

Минимальная толщина стяжки, как правило, имеет свои нормы. Например, если поверх теплого пола залить наливную стяжку, допустимый минимум может составить до 20 мм. Если планируется заливка стяжек на цементной основе без армирования плитки, допускается минимум 40 мм.

Важно! Вы не сможете добиться высоких показателей прочности и долговечности с меньшим слоем покрытия.Поэтому эти цифры минимальны.

Также стоит упомянуть, в каких случаях допускается заливка тонкой стяжки на теплый пол:

  1. Если у вас качественное и ровное черновое покрытие. В некоторых случаях наливают черновую шубку, особенно если речь идет о первом этаже частного дома, где есть прямой контакт с землей. В этом случае утепляется и шероховатая поверхность.
  2. Имеется выравнивающая стяжка, которая скрыла все имеющиеся дефекты.В данном случае речь идет о тонком покрытии, например, на бетонной плите в квартире. Если вы хотите, чтобы ваша стяжка для теплого водяного пола имела минимальный показатель, то предварительно заливается тонкий слой выравнивающей стяжки.
  3. Если в конструкции греющего пирога нет армирования. В некоторых системах теплого пола может использоваться металлическая армирующая сетка. В этом случае без тонкой толщины стяжки не обойтись.

Важно! Заливка стяжки теплым полом руками при минимальной высоте стяжки также невозможна, когда в конкретном помещении будет большая нагрузка на напольное покрытие.Например, ванная. В нем можно установить чугунную ванну или другие тяжелые предметы. Или стиральная машина, создающая нагрузки в виде вибрации.

Допустимая максимальная

Итак, теперь нам нужно знать, насколько толщина стяжки может быть максимальной. В этом случае также предусмотрены стандарты и правила. Но сразу нужно сказать, что делать много толстых для нагрева воды под плитку не имеет никакого смысла. Чрезмерный слой основания может спровоцировать негативные последствия, например:

  • Значительный перерасход строительных материалов.В результате все это приведет к удорожанию всего проекта. Объем работы тоже увеличивается.
  • Из-за очень толстой стяжки для теплого пола это приведет к инерции процесса при нагревании пола. Значительно увеличьте время, за которое пол прогреется.
  • Заметно уменьшилась полезная площадь помещения по высоте. Если вы живете в квартире, где высота потолков и так минимальна, то заливка толстой стяжки все равно не имеет смысла.
  • Дополнительная нагрузка на плиту. Это крайне важно учитывать, так как изготовленный теплый водяной пол будет иметь серьезную нагрузку на плиту, в среднем около 300 килограммов на квадратный метр и это со средним слоем. При увеличении толщины увеличивается нагрузка на перекрытие.

По каким причинам кто-то решает увеличить слой стяжки пола с подогревом? Может быть несколько ситуаций. Например, есть цель сделать весь дом в один уровень.При этом местами он может иметь большую толщину. Однако это не лучшее решение. Выровнять полы можно грубой стяжкой. Ведь если финишная линия служит выравниванием, то это может привести к неравномерному прогреву пола. Такая ситуация не повлияет на расход энергии, но некоторые участки пола будут нагреваться неравномерно. Поэтому подумайте, стоит ли рисковать и выравнивать полы стяжкой.

Важно! Единственный случай, когда большая толщина стяжки на теплый пол оправдана, когда основанию будет даваться серьезная нагрузка.Например, это может быть гараж, производственный цех и другие технические помещения.

Итак, какой вывод можно сделать? Какая стяжка лучше для теплого водяного пола? Несомненно, в каждом индивидуальном случае решение принимается индивидуально. Вам нужно сразу указать цель эксплуатации того или иного помещения. Также учитывайте тот факт, что будет использовано напольное покрытие. Есть такие технологии, когда монтаж теплого пола осуществляется без бетонной стяжки.Здесь в игру вступают технологии укладки пола на деревянный пол. В этом случае возможен водяной теплый пол без стяжки.

Итак, выбирайте такую ​​толщину, которая позволит вам ощутить максимальный комфорт. Обычно для частных домов, где будет небольшая нагрузка, останавливаются на толщине около 70 мм. Именно такая толщина позволит обеспечить жилую площадь:

  1. Равномерное обогрев пола.
  2. Комфортная температура.
  3. Экономия при покупке всего оборудования и материала стяжки.
  4. Уменьшает объем работы.
  5. Снижает нагрузку на котел отопления.

Заключение

Итак, как мы убедились, стяжка пола выполняет чрезвычайно важную роль. Однако при неправильном определении его толщины могут возникнуть серьезные проблемы. О них уже упоминалось в этой статье. Поэтому рекомендуем следовать всем рекомендациям этой статьи.Это поможет вам добиться идеального баланса и качества при проектировании и устройстве теплых полов. Таким образом, можно добиться хорошей температуры в помещении.

Надеемся, что этот материал был вам полезен и вы получили много полезной пищи для размышлений. Делитесь своими впечатлениями, оставляя комментарии в конце статьи. Это поможет новичкам не допускать типичных ошибок. Также предлагаем вам превью подготовленного видео материала.

  • Теплый пол Отзывы National comfort
  • Водяные теплые полы
  • Регуляторы температуры для теплого пола
  • Теплый пол rehau water

Теплый пол для любых полов

Выбор продукции для полов из керамической плитки, натурального камня или терраццо

При ремонте мы рекомендуем использовать DEVImat ™ DTIF или DEVImat ™ / DEVIflex ™ DTIR, чтобы обеспечить небольшую высоту при установке теплого пола на существующий пол.

Для нового строительства, когда кабели или маты проложены в бетонной плите, мы рекомендуем использовать DEVIflex ™ DTIP, DEVIflex ™ DTIE, DEVImat ™ DTIP или DEVImat ™ DTIE.

Деревянный паркет, ламинат и доски

Дерево — это натуральный материал, который сжимается или расширяется в зависимости от температуры. Это требует от системы теплого пола щадящего и контролируемого распределения тепла.

Точный контроль нагрева Электронный термостат DEVIreg ™ с датчиками пола — идеальный выбор для деревянных полов.Это гарантирует, что температура в конструкции пола всегда находится в соответствии с уровнем допуска, рекомендованным производителем деревянных полов.

Под все типы деревянных полов
Систему подогрева пола DEVI можно использовать в любом месте дома, независимо от того, сделан ли пол из досок на балках, деревянного ламината или паркета на бетоне.

С учетом древесины, установленная мощность не должна превышать 100 Вт / м2 или 80 Вт / м2, если кабели проложены в воздушном пространстве между балками.В некоторых странах правила предписывают еще более низкую производительность. Если теплопотери в здании превышают максимальные, следует рассмотреть возможность повторной изоляции или потребуются дополнительные источники тепла для обеспечения комфортной температуры в помещении.

При любых обстоятельствах важно, чтобы пол был хорошо изолирован под ним, чтобы обеспечить максимальный комфорт отопления и наиболее экономичный результат.

Комбинированный термостат оснащен встроенным комнатным датчиком, который регистрирует температуру в помещении, и датчиком температуры пола, который регистрирует и ограничивает температуру пола до максимума выбранной настройки при размещении под полом.Максимальная температура пола указана производителем вашего пола.

Выбор продукта для деревянного паркета, ламината и досок
Для сухой укладки мы рекомендуем DEVIcell ™ или недавно представленный DEVIdry ™.

При использовании изоляционных пластин DEVIcell ™ в пластину следует вставить нагревательный кабель. Мы рекомендуем DEVIflex ™ DTIP-10, DTIE-6 или DTIE-10. Деревянный пол нельзя обогревать кабелями мощностью более 10 Вт / м.

При использовании DEVIdry ™ вы можете выбирать между двумя выходами: 55 Вт / м2 или 100 Вт / м2.Оба выхода могут быть использованы под деревянными полами: 55 Вт / м2 для деревянных полов и 100 Вт / м2 для бетонных полов (и никогда не для деревянных полов).
При использовании DEVIdry ™ комплект DEVIdry ™ (включая контроллер и устройство схемы) является обязательным.

Датчик температуры пола с макс. Функция ограничения всегда должна устанавливаться с деревянным полом для регулирования.

Линолеум
Линолеум — практичный натуральный продукт, который особенно подходит для дома. Многие люди выбирают линолеум, потому что его легко содержать в чистоте, он не вызывает аллергии и приглушает звук.В то же время он подходит для использования с теплым полом.

Линолеум — это натуральный продукт, а это значит, что с ним нужно обращаться точно так же, как с отоплением под деревянным полом. Поэтому нагревательный кабель или мат необходимо покрыть слоем плиточного раствора или наливной стяжки пола толщиной не менее 6 мм. Это обеспечивает оптимальное распределение тепла по всей поверхности пола.

Выбор продукции для пола линолеума

Пол из линолеума может высохнуть, если температура превышает 27 ° C.Благодаря использованию современного термостата DEVI, электрические теплые полы для полов из линолеума обеспечивают безопасное и удобное сочетание. Датчик температуры пола с макс. Функция ограничения всегда должна устанавливаться с линолеумным полом для регулирования.

При ремонте мы рекомендуем использовать DEVImat ™ DTIF или DEVImat ™ / DEVIflex ™ DTIR, чтобы обеспечить небольшую высоту при установке теплого пола на существующий пол.

Для нового строительства, когда кабели или маты проложены в бетонной плите, мы рекомендуем использовать DEVIflex ™ DTIP, DEVIflex ™ DTIE, DEVImat ™ DTIP или DEVImat ™ DTIE.

Коврики от стены до стены

Ковры от стены до стены теплые от природы. Тем не менее, пол с ковровым покрытием все же можно обогреть с помощью теплого пола DEVI. Однако нагревательные кабели или маты необходимо покрыть слоем плиточного раствора или наливной стяжки пола толщиной не менее 6 мм. Это обеспечивает хорошее равномерное распределение тепла по поверхности пола.

Ковровые покрытия оказывают небольшое изолирующее действие на полы с подогревом. Это означает, что системе теплого пола, установленной под толстым шерстяным ковром, может потребоваться немного больше времени, чтобы отреагировать на изменения температуры в комнате.

Выбор продукта для ковров от стены до стены

DEVI рекомендует, чтобы ковровые покрытия имели максимальный коэффициент теплоизоляции 1,5 TOG (R-значение 0,15 м²K / Вт) *.

Обратитесь к поставщику ковров за информацией о том, какой ковер лучше всего подходит для полов с подогревом.

При ремонте мы рекомендуем использовать DEVImat ™ DTIF или DEVImat ™ / DEVIflex ™ DTIR, чтобы обеспечить небольшую высоту при установке теплого пола на существующий пол. В качестве альтернативы DEVIdry ™ можно установить прямо под ковром в качестве сухой установки.Правильный контроллер для DEVIdry ™ входит в комплект DEVIdry ™. Значение TOG при использовании DEVIdry ™ не должно превышать 1,1 согласно стандарту для съемных полов.

Для нового строительства, когда кабели или маты проложены в бетонной плите, мы рекомендуем использовать DEVIflex ™ DTIP, DEVIflex ™ DTIE, DEVImat ™ DTIP или DEVImat ™ DTIE.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы объясняются одним из следующих факторов:

  • Несоблюдение планировки этажа на ранней стадии.
  • Несоблюдение отделки пола на ранней стадии.
  • Неправильная установка системы UFH или стяжки.
  • Недостаточное время высыхания стяжки.
  • Неправильная смесь стяжки.
  • Чрезмерная влажность стяжки.
  • Движение в конструкции пола.
  • Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрации

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол. Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод к емкостному водонагревателю. Однако наилучшей практикой было бы изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы.Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе. Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы следует располагать на соответствующей высоте над полом и надежно прикреплять к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все наружные двери и окна, а имущество не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопровода теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют теплоизоляции промежуточных этажей внутри домов для предотвращения потерь тепла, при установке полов с подогревом потребуется изоляция для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

  • Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
  • Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании для полов с подогревом, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
  • Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
  • Следует избегать использования войлочной или полиуретановой подложки под коврами.
  • Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Хотя BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытания под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Проектирование и установка стяжки

Стяжка Тип

Стяжка обычно бывает полусухой, которая наносится вручную и затем затирается до финишного покрытия, или жидкой, текучей смеси, которая перекачивается в нужное место и на заданную глубину.

Из них:

  • Модифицированный полусухой цемент
  • Цемент самовыравнивающийся модифицированный
  • Самовыравнивающиеся модифицированные, нецементные
  • Ангидрит
  • Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, поскольку слишком большое количество воды приведет к появлению трещин.

Самовыравнивающиеся стяжки при правильном нанесении будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек используются в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

  • Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
  • Изоляция должна быть плотно стыкована и ровняться
  • Стяжки необходимо правильно перемешать
  • По стяжке нельзя ходить во время высыхания
  • Нельзя строить в холодные периоды (ниже 5 ° C)
  • Потребуются деформационные швы
  • Деформационные швы также необходимы, если размеры пролета превышают 40 м2
  • Стяжка должна быть готова к установке любой плитки на полу
  • Время высыхания:
    • Для цементных выравнивающих стяжек следует отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
    • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
      • Допустимое время высыхания должно быть рассчитано для предложенной глубины стяжки с учетом имеющихся условий окружающей среды e.грамм. Температура и влажность
      • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
      • Все субподрядчики, занимающиеся отделкой стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
      • По стяжке нельзя ходить, пока она полностью не затвердела
      • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

  • Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
  • UFH Тестирование и ввод в эксплуатацию системы
  • Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
  • Подготовка стяжки под финиш
  • Нанесение клея методом двойного склеивания
  • Полный контакт плитки и клея
  • Соблюдение заводских правил при укладке полов
  • Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

  • Межкомнатные пороги
  • Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
  • В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e.грамм. балочные и блочные перекрытия
  • Между независимо регулируемыми зонами нагрева
  • Между отапливаемыми и неотапливаемыми участками стяжки
  • Дополнительные соединения следует рассматривать в областях с высоким тепловым усилением, например большие зимние сады или стеклянный атриум

Устройство деформационных швов

  • Соединения пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь швов должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
  • Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
  • Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
  • Деформационные швы должны быть выполнены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
  • Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов.Запрещается использовать раствор
  • Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
  • Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновой вставкой или ПВХ.

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

  • Стяжки должны быть изолированы по всем краям, примыканиям и колоннам для обеспечения возможности движения из-за тепловых нагрузок
  • При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать рекомендациям производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
  • Стык закрывается плинтусом
  • Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
  • Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

  • Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать отслоение отделки пола
  • Опрессовка системы не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
  • Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, на которой предлагается облицовка пола

  • Испытания на влагостойкость должны проводиться после ввода в эксплуатацию системы UFH, но до укладки плитки.
  • Испытание на влажность проводится с использованием подходящего одобренного метода, такого как испытание гигрометром напольного покрытия или испытанием карбидной бомбы.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
  • .

  • Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
  • .

  • Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
  • Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

  • Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
  • Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
  • .

  • Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
  • Любые грунтовки и клеи нельзя наносить до полного затвердевания и высыхания стяжки.Время высыхания зависит от типа стяжки
  • .

  • Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, плоскими, без провалов и возвышений, прочными, чистыми и без цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

  • Необходимо соблюдать спецификации производителя плитки для крепления. грамм. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
  • Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
  • Клей необходимо использовать в соответствии с рекомендациями производителя.
  • Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
  • При укладке плитки следует избегать больших пустот
  • Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

  • Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот
  • Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

  • Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
  • Ввод в эксплуатацию теплых полов до начала облицовки плиткой
  • Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
  • Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
  • Обеспечение расчета времени от завершения стяжки до начала укладки плитки и соблюдения
  • Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
  • Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки.

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

  • Инструкции производителя на продукцию
  • Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на зоны контроля.
  • Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
  • Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

6 Плюсы и минусы теплого пола, о котором вы не знали

Если вы планируете использовать теплый пол в рамках предстоящего проекта ремонта дома, мы понимаем, что у вас могут возникнуть вопросы и опасения по поводу того, подходит ли это решение для отопления.В этом экспертном руководстве мы рассмотрим плюсы и минусы напольного отопления, в том числе многие плюсы:

  • Повышенная энергоэффективность UFH
  • Низкие эксплуатационные расходы систем обогрева Warmup
  • Свобода дизайна и адаптируемость напольные обогреватели
  • Безопасность и простота установки

И пара потенциальных минусов, в том числе:

  • Затраты
  • Влияние на высоту пола

Кратко о плюсах и минусах:

(+) Энергоэффективное отопление (+) Простота эксплуатации (+) Больше места и свобода дизайна (+) Работает со всеми напольными покрытиями (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота пола Проблема

Плюсы теплого пола

1.Энергоэффективное отопление

Существует два типа лучистого отопления: электрическое и водяное системы. Оба обеспечивают обогрев помещения от пола вверх, обеспечивая постоянное и эффективное тепло. В системах горячего водоснабжения горячая вода проходит по трубам для создания тепла, тогда как электрические полы с подогревом нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагреть до высокой температуры (от 65 до 75 градусов Цельсия), чтобы эффективно обогреть комнату, тогда как напольное отопление должно работать только при температуре 29 градусов Цельсия или ниже, в зависимости от пола. отделка, чтобы согреть комнату — тем самым потребляя меньше энергии, и ваши счета за электроэнергию будут намного ниже.

Кроме того, радиаторы нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным точкам», что означает, что воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. . Обычно это приводит к открытию окна над радиатором, чтобы подать свежий воздух, и мы снова идем, позволяя всей энергии, потраченной на обогрев дома, ускользать из окна. Лучистое тепло обеспечивает теплоту от пола вверх по всей комнате без каких-либо холодных пятен или духоты в обогреваемой зоне.

Подводя итог, в отличие от традиционных радиаторов, из-за которых в комнате иногда может быть холодно и слишком жарко в другое время, теплый пол не перегревается — вместо этого он достигает желаемой температуры, установленной вами с помощью настенного термостата.

Лучистое тепло обеспечивает среднюю экономию 15% на счетах за отопление благодаря эффективному способу обогрева дома

2. Легкость эксплуатации

Ключевым преимуществом теплых полов является то, что после установки системы требуют почти не требует обслуживания, и Warmup предоставляет обширные гарантии на все наши продукты для полного спокойствия.

Электрические системы не нуждаются в регулярном обслуживании, тогда как системы водяного теплого пола могут потребовать периодического осмотра, чтобы убедиться, что все работает правильно. Узнайте больше об обслуживании вашей системы теплого пола.

Все нагреватели разогрева должны управляться специальным системным термостатом, который повышает энергоэффективность UFH и может также обеспечивать программируемые графики нагрева или автоматические функции нагрева. Это означает, что вам даже не придется думать об отоплении дома; наши системы всегда обогреют ваш дом нужной температурой и в нужное для вас время.

3. Больше места и свобода дизайна

С системами подогрева пола вы можете наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, поэтому представьте, какую свободу дизайна вы имеете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать радиаторы.

4.Совместимость со всеми напольными покрытиями

Система «теплый пол» дает вам возможность спроектировать свой дом по своему усмотрению, максимально используя пространство стен и пола. И вы по-прежнему можете выбрать тип пола, который вам нужен, поскольку пол с подогревом хорошо сочетается с ламинатом, деревом, плиткой, камнем, ковром и т. Д.

5. Безопасность и комфорт

Если у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся молодые члены семьи.Система обогрева надежно убрана и не будет слишком горячей на ощупь.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, поскольку оно сохраняет воздух свежим и богатым кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Тепловая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль циркулирует по кругу, чего не происходит с системой подогрева пола.

6.Простота установки

Системы UFH установить проще, чем вы думаете. Подходящие как для проектов новостройки, так и для модернизации в рамках ремонта дома, наши электрические и водные системы могут быть установлены в комнате всего за 1-2 дня в зависимости от объема вашего проекта.

Многие из наших электрических систем требуют быстрого монтажа. Система StickyMat имеет самоклеящуюся основу, поэтому вы можете быстро приклеить утеплитель к черному полу и непосредственно покрыть его плиткой без стяжки.Монтаж систем водяного теплого пола занимает больше времени, но они предлагают еще более низкие эксплуатационные расходы в долгосрочной перспективе.

Все работы по установке теплого пола должны выполняться квалифицированным монтажником, который ранее работал с UFH. Если вы ищете установщик для своего будущего проекта, мы можем порекомендовать специалиста, работающего в вашем регионе, из нашей сети установщиков Warmup Pro.

Минусы теплого пола

1. Стоимость установки

Электрические системы предлагают быстрое время монтажа, многие системы могут быть установлены в ванной среднего размера всего за 1-2 дня.Стоимость установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и оплаты вашего установщика; вы можете рассчитывать на оплату труда от 200 до 300 фунтов стерлингов в день. Вам также нужно будет вызвать квалифицированного электрика, чтобы подключить систему к источнику питания, это может занять несколько часов, и здесь также будут разные затраты.

Если вы ищете установщика для установки вашего нового электрического напольного обогревателя, свяжитесь с нами, и мы сможем порекомендовать одного из наших сертифицированных установщиков Warmup Pro, работающих в вашем регионе.

Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы водяного теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые влажными системами, могут компенсировать эту начальную цену. Узнайте больше о расходах на установку водяного теплого пола и посмотрите, какая система лучше всего подходит для вас.

2. Время установки

В некоторых системах электрического теплого пола требуется нанесение самовыравнивающейся смеси, поэтому вы должны учитывать время, необходимое для полного высыхания перед укладкой напольного покрытия — это обычно день-два.Однако некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть облицованы плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

Установка систем водяного теплого пола занимает больше времени, часто для полной установки требуется несколько дней, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются в рамках более крупного проекта нового строительства или ремонта. Вы также должны знать, что если вы укажете систему, для которой требуется стяжка, время, необходимое для отверждения стяжки, также должно быть учтено в сроках вашего проекта.

3. Высота пола Проблема

Если вы планируете модернизировать полы с подогревом, общая проблема — это влияние системы на высоту пола. Понятно, что в проектах ремонта вы не захотите увеличивать наплыв пола при фиксированной высоте потолка.

Большинство электрических систем Warmup незначительно влияют на уровни пола. Например, система StickyMat имеет системную глубину всего 3 мм и может быть установлена ​​непосредственно в слое плиточного клея, так что это никак не повлияет на высоту пола.Популярная система развязки с подогревом DCM-PRO — это немного более толстая система, поэтому уровень пола может быть немного приподнят.

Системы водяного теплого пола требуют более глубокой укладки с использованием стяжки, поэтому обычно рекомендуются для новых проектов. Тем не менее, наша система Total-16 — отличный выбор для проектов ремонта, поскольку это низкопрофильный с глубиной всего 16 мм.

Изоляция пола также всегда рекомендуется при установке нового напольного обогревателя, и это также может увеличить высоту пола, однако изоляционная плита Warmup может быть приобретена толщиной всего 6 мм.

Подробнее о влиянии теплых полов на напольное покрытие.

Резюме. Стоит ли подогрев полов?

Полы с подогревом — это простой и энергоэффективный способ согреть дом и сохранить комфортные условия для пальцев ног. Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, существует различных вариантов , соответствующих вашему бюджету, и стоит иметь в виду, что теплый пол обеспечивает значительную экономию на счетах за электроэнергию в долгосрочной перспективе.

При ремонте ванной комнаты особенно стоит подумать о теплом полу. Вы значительно сэкономите на трудозатратах, если пол все равно будет поднимать и менять. Комфорт и экономия затрат на использование системы на счетах за отопление принесут вам пользу в долгосрочной перспективе.

> СМЕТЬ ваши теплые полы ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ ЗДЕСЬ

> ПРОСМОТРЕТЬ Теплые полы с подогревом АССОРТИМЕНТ ПРОДУКЦИИ ЗДЕСЬ

Если вы рассматриваете вариант ремонта полов с подогревом в рамках будущего проекта , мы понимаем, что у вас могут возникнуть вопросы и опасения по поводу того, подходит ли вам это решение для обогрева.В этом экспертном руководстве мы рассмотрим плюсы и минусы напольного отопления, в том числе многие плюсы:

  • Повышенная энергоэффективность UFH
  • Низкие эксплуатационные расходы систем обогрева Warmup
  • Свобода дизайна и адаптируемость напольные обогреватели
  • Безопасность и простота установки

И пара потенциальных минусов, в том числе:

  • Затраты
  • Влияние на высоту пола

Кратко о плюсах и минусах:

(+) Энергоэффективное отопление (+) Простота эксплуатации (+) Больше места и свобода дизайна (+) Работает со всеми напольными покрытиями (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота пола Проблема

Плюсы теплого пола

1.Энергоэффективное отопление

Существует два типа лучистого отопления: электрическое и водяное системы. Оба обеспечивают обогрев помещения от пола вверх, обеспечивая постоянное и эффективное тепло. В системах горячего водоснабжения горячая вода проходит по трубам для создания тепла, тогда как электрические полы с подогревом нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагреть до высокой температуры (от 65 до 75 градусов Цельсия), чтобы эффективно обогреть комнату, тогда как напольное отопление должно работать только при температуре 29 градусов Цельсия или ниже, в зависимости от пола. отделка, чтобы согреть комнату — тем самым потребляя меньше энергии, и ваши счета за электроэнергию будут намного ниже.

Кроме того, радиаторы нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным точкам», что означает, что воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. . Обычно это приводит к открытию окна над радиатором, чтобы подать свежий воздух, и мы снова идем, позволяя всей энергии, потраченной на обогрев дома, ускользать из окна. Лучистое тепло обеспечивает теплоту от пола вверх по всей комнате без каких-либо холодных пятен или духоты в обогреваемой зоне.

Подводя итог, в отличие от традиционных радиаторов, из-за которых в комнате иногда может быть холодно и слишком жарко в другое время, теплый пол не перегревается — вместо этого он достигает желаемой температуры, установленной вами с помощью настенного термостата.

Лучистое тепло обеспечивает среднюю экономию 15% на счетах за отопление благодаря эффективному способу обогрева дома

2. Легкость эксплуатации

Ключевым преимуществом теплых полов является то, что после установки системы требуют почти не требует обслуживания, и Warmup предоставляет обширные гарантии на все наши продукты для полного спокойствия.

Электрические системы не нуждаются в регулярном обслуживании, тогда как системы водяного теплого пола могут потребовать периодического осмотра, чтобы убедиться, что все работает правильно. Узнайте больше об обслуживании вашей системы теплого пола.

Все нагреватели разогрева должны управляться специальным системным термостатом, который повышает энергоэффективность UFH и может также обеспечивать программируемые графики нагрева или автоматические функции нагрева. Это означает, что вам даже не придется думать об отоплении дома; наши системы всегда обогреют ваш дом нужной температурой и в нужное для вас время.

3. Больше места и свобода дизайна

С системами подогрева пола вы можете наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, поэтому представьте, какую свободу дизайна вы имеете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать радиаторы.

4.Совместимость со всеми напольными покрытиями

Система «теплый пол» дает вам возможность спроектировать свой дом по своему усмотрению, максимально используя пространство стен и пола. И вы по-прежнему можете выбрать тип пола, который вам нужен, поскольку пол с подогревом хорошо сочетается с ламинатом, деревом, плиткой, камнем, ковром и т. Д.

5. Безопасность и комфорт

Если у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся молодые члены семьи.Система обогрева надежно убрана и не будет слишком горячей на ощупь.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, поскольку оно сохраняет воздух свежим и богатым кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Тепловая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль циркулирует по кругу, чего не происходит с системой подогрева пола.

6.Простота установки

Системы UFH установить проще, чем вы думаете. Подходящие как для проектов новостройки, так и для модернизации в рамках ремонта дома, наши электрические и водные системы могут быть установлены в комнате всего за 1-2 дня в зависимости от объема вашего проекта.

Многие из наших электрических систем требуют быстрого монтажа. Система StickyMat имеет самоклеящуюся основу, поэтому вы можете быстро приклеить утеплитель к черному полу и непосредственно покрыть его плиткой без стяжки.Монтаж систем водяного теплого пола занимает больше времени, но они предлагают еще более низкие эксплуатационные расходы в долгосрочной перспективе.

Все работы по установке теплого пола должны выполняться квалифицированным монтажником, который ранее работал с UFH. Если вы ищете установщик для своего будущего проекта, мы можем порекомендовать специалиста, работающего в вашем регионе, из нашей сети установщиков Warmup Pro.

Минусы теплого пола

1. Стоимость установки

Электрические системы предлагают быстрое время монтажа, многие системы могут быть установлены в ванной среднего размера всего за 1-2 дня.Стоимость установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и оплаты вашего установщика; вы можете рассчитывать на оплату труда от 200 до 300 фунтов стерлингов в день. Вам также нужно будет вызвать квалифицированного электрика, чтобы подключить систему к источнику питания, это может занять несколько часов, и здесь также будут разные затраты.

Если вы ищете установщика для установки вашего нового электрического напольного обогревателя, свяжитесь с нами, и мы сможем порекомендовать одного из наших сертифицированных установщиков Warmup Pro, работающих в вашем регионе.

Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы водяного теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые влажными системами, могут компенсировать эту начальную цену. Узнайте больше о расходах на установку водяного теплого пола и посмотрите, какая система лучше всего подходит для вас.

2. Время установки

В некоторых системах электрического теплого пола требуется нанесение самовыравнивающейся смеси, поэтому вы должны учитывать время, необходимое для полного высыхания перед укладкой напольного покрытия — это обычно день-два.Однако некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть облицованы плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

Установка систем водяного теплого пола занимает больше времени, часто для полной установки требуется несколько дней, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются в рамках более крупного проекта нового строительства или ремонта. Вы также должны знать, что если вы укажете систему, для которой требуется стяжка, время, необходимое для отверждения стяжки, также должно быть учтено в сроках вашего проекта.

3. Высота пола Проблема

Если вы планируете модернизировать полы с подогревом, общая проблема — это влияние системы на высоту пола. Понятно, что в проектах ремонта вы не захотите увеличивать наплыв пола при фиксированной высоте потолка.

Большинство электрических систем Warmup незначительно влияют на уровни пола. Например, система StickyMat имеет системную глубину всего 3 мм и может быть установлена ​​непосредственно в слое плиточного клея, так что это никак не повлияет на высоту пола.Популярная система развязки с подогревом DCM-PRO — это немного более толстая система, поэтому уровень пола может быть немного приподнят.

Системы водяного теплого пола требуют более глубокой укладки с использованием стяжки, поэтому обычно рекомендуются для новых проектов. Тем не менее, наша система Total-16 — отличный выбор для проектов ремонта, поскольку это низкопрофильный с глубиной всего 16 мм.

Изоляция пола также всегда рекомендуется при установке нового напольного обогревателя, и это также может увеличить высоту пола, однако изоляционная плита Warmup может быть приобретена толщиной всего 6 мм.

Подробнее о влиянии теплых полов на напольное покрытие.

Добавить комментарий

Ваш адрес email не будет опубликован.
