виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 11k. Обновлено

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

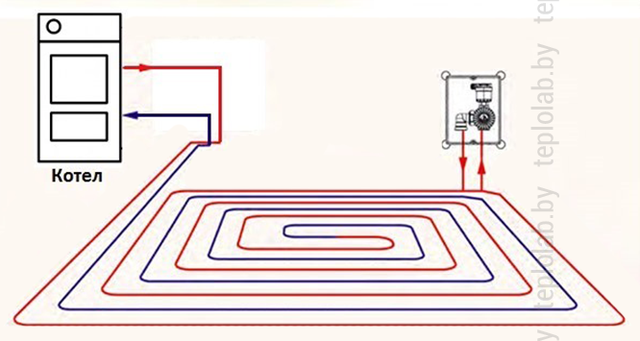

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
  2. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов

Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т. д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Терморегулятор для водяного теплого пола. Схема подключения терморегулятора для водяного теплого пола

Терморегулятор для водяного теплого пола. Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Регулировка температуры водяного теплого пола. Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Терморегулятор механический для теплого пола. Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

  1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
  2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
    • Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
    • Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
  3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
    • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
    • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Видео терморегулятор теплого пола. Автоматика.

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.
  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.

На заметку

Основное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

  • Электронный. Такое устройство имеет аналогичный принцип работы, что и предыдущий. Отличие их в способе задания температуры – вместо колесика переключателя температуры здесь предусмотрены кнопки и сенсоры, а вся информация выводится на дисплей.
  • Программируемый. Эти «умные» приборы помимо поддержания температуры выполняют еще некоторые действия. К примеру, их можно запрограммировать на включение в определенное время или на конкретный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько встроенных режимов работы – экономичный, оптимальный и максимальный. Такие модели подключаются к двум датчикам температур. Один из них находится между нагревательными элементами, а второй считывает показания нагрева воздуха в помещении.

Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.

Где можно устанавливать

Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.

Внимание

Дело в том, что чаще всего термостаты по своей конструкции негерметичны и из-за высокой влажности могут выйти из строя и, как правило, у них нет требуемого класса защиты.

При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.

Совет

ДУстановка такого устройства оправдана также в случаях, когда участки в комнате нужно обогревать с различной интенсивностью, к примеру, сильнее зону у кровати, нежели остальную площадь.

Сколько секций можно подключить

Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.

На заметку

Для секций, расположенных в помещениях различного назначения, необходимо смонтировать терморегуляторы по количеству комнат.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание

Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой.

 Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

  • В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
  • Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.
  • К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
  • Устанавливают термостат на стену.

Внимание

В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении

Водяная система нагрева

Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.

Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.

Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.

Советы по выбору

При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.

В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.

Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.

© 2021 prestigpol.ru

Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева

2. Подключение электрического пола через терморегулятор

3. Расчет необходимого количества терморегуляторов

4. Особенности подключения водяного обогрева

5. Схема контуров с жидким теплоносителем

6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

  • механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
  • электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

  • нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
  • теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
  • специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор


Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: «Схема подключения электрического теплого пола — варианты».


Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов


Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:


  • управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
  • балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
  • циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
  • предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
  • коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
  • электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
  • байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
  • несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:


Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

  • в качестве самостоятельной системы отопления помещения;
  • в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

  • отопительный котел;
  • насос для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиаторы отопления;
  • бак, имеющий мембранную перегородку;
  • устройство управления;
  • запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

Регуляторы для тёплых полов Devireg

Видео

Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

  • в качестве самостоятельной системы отопления помещения;
  • в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

  • отопительный котел;
  • насос для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиаторы отопления;
  • бак, имеющий мембранную перегородку;
  • устройство управления;
  • запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

Регуляторы для тёплых полов Devireg

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

  1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
  2. автоматическое понижение температуры пола днем и ночью
  3. автоматическое понижение температуры пола только ночью
  4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

  • работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
  • работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
  • работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной теплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

  • располагается в полу (это выносной датчик),
  • температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
  • имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зеленый светодиод зеленого цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

  1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.

    Терморегулятор для теплого пола

  2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
  3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
    • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
    • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

  1. электронными;
  2. механическими;
  3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

  1. термодатчика;
  2. микропроцессора;
  3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

  1. высокую точность;
  2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

  1. термической головки;
  2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

  1. привод;
  2. газовый либо жидкостный элемент;
  3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Какими бывают терморегуляторы

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

  • Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
  • Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
  • Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
  • Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Facebook

Twitter

Вконтакте

Одноклассники

Руководство по установке UFH Wiring

Здесь, в Ambiente, наша цель — сделать установку UFH максимально простой и простой для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о проводке влажных полов с подогревом. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, мы должны добавить, свяжитесь с нами!

Что такое центр коммутации UFH?

Центр коммутации — это место, где встречается вся проводка для системы UFH.Он питается от источника питания с плавким ответвлением на 230 В и координирует сигналы, полученные от каждого из нагревательных термостатов.

Когда каждый термостат требует тепла в любой из зон нагрева, происходит следующее:

  • Зональный клапан в первичном контуре отопления открывается (только на первом термостате, запрашивающем тепло — затем он остается открытым до тех пор, пока последний термостат не достигнет температуры)
  • Насос коллектора работает, поддерживая скорость потока вокруг контуров трубопровода UFH
  • Посылает сигнал включения котлу, чтобы активировать его, если он еще не работает.

Поставляем распределительные устройства для 230В, 12В, а также для радиочастотных беспроводных систем, рассчитанных на от 1 до 8 зон нагрева.Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных исполнительных клапанов на каждом контуре — эту проводку можно настроить с «заднего» переключения на зонном клапане.

Общие проблемы с проводкой UFH

Одна из наиболее частых проблем, с которыми сталкиваются установщики, — слишком поздно оставлять проводку в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого ремонта, от каждого положения термостата до места расположения коллектора.Если провода не проложены на этапе первого ремонта, вы, как правило, будете вынуждены использовать беспроводную систему управления, которая не только дороже, но и потенциально требует более высокого обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем влажного теплого пола также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, которые обеспечивают безопасную, успешную и быструю установку. Со всей необходимой документацией и техническими деталями одним нажатием кнопки в разделе ресурсов, а также со всей необходимой поддержкой, достаточно одного телефонного звонка.

Другая распространенная проблема с проводкой UFH — обеспечение правильной проводки от каждого положения термостата. Для большинства термостатов UFH требуется 3-жильный + заземляющий кабель 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако есть исключения из этого правила, например, для наших термостатов DS-SB, для которых требуется 4-жильный + заземляющий кабель.

Для каждого имеющегося у нас термостата мы сообщаем вам, какой именно тип проводки требуется, чтобы исключить вероятность ошибки.

Какие есть варианты беспроводного влажного УВЧ?

Если электропроводка была забыта на первом этапе ремонта, или если это проект модернизации полов с подогревом, в котором конструкция пола не может быть поднята, мы можем предложить варианты беспроводной связи.

NeoAir Wireless идеально подходит для тех, кто ищет решение для отопления и горячего водоснабжения без проводов и с возможностью управления с помощью приложений. Он совместим с переключаемыми приемниками UH8-RF и RF, нажмите ниже, чтобы просмотреть инструкции по подключению:

Схема электрических соединений

NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном, который является самой популярной моделью для управления отдельными зонами нагрева. Это работает вместе с центром беспроводной коммутации (UH8-RF) или с приемником (RF Switch).Нажмите ниже, чтобы увидеть инструкции по подключению:

Беспроводной программируемый комнатный термостат с сенсорным экраном Схема

Как подключить термостат теплого пола и коллектор

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями по UFH и схемами подключения UFH, которые упрощают установку. Они включают в себя простую для понимания схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору теплого пола.

Схема подключения теплого пола

Как только вы узнаете, какой тип проводки подходит для системы и термостата, который вы устанавливаете, вы можете перейти в наш раздел ресурсов, где вы можете выбрать между центрами коммутации Uh3, Uh2, Uh2-W, Uh4, UH8-RF, а также при необходимости просмотрите схему торгов и схему подключения одной зоны.

Ниже вы можете увидеть пример электрической схемы, которая предназначена для центра коммутации UH8, соединяющего термостаты DS-SB.Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.

Есть вопросы по проводке UFH?

Если вам нужна дополнительная информация о проводке теплого пола, свяжитесь с нами сегодня.

Еще не аккредитованный установщик Ambiente?

Воспользуйтесь широким спектром систем и средств управления UFH для любого проекта, бесплатными руководителями проектов из нашей обширной сети контактов и бесплатной технической поддержкой от высококвалифицированной команды.

СТАТЬ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Вы нашли эту статью полезной? Вам может понравиться:

Руководство по установке коллекторов теплого пола

Руководство по установке регуляторов термостата теплого пола

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 07.03.2019

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак… .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и направлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется при замыкании этой цепи.
(вернуться наверх)


Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link, чтобы активировать котел всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Подключение системы теплообменника / первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура .Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтрали (белый провод) и нагрузки (черный провод) к соединениям «Системный насос» в нижней части блока реле (эти соединения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)


Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и установите крышку на место.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру окружающего воздуха или пола для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик отключения / реле низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле можно активировать, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Наиболее распространенным применением этого подхода является установка «Тепловой отвод» , водопроводное устройство, которое мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Дифференциальный контроллер солнечной энергии

Резол ДельтаСол BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный контроллер активирует необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреву компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной солнечной системы водяного отопления игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое справочное руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).


Выбор дельты Т

Почему широкий дифференциал обычно лучше

«Коллекторная петля» — это общая длина медной трубы 3/4 ″, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Теплые полы: Электропроводка термостата | Сделай сам.com

Установка полов с подогревом — отличный способ обогреть комнату без потерь энергии, но вам потребуется подключить термостат для теплого пола , чтобы максимально использовать возможности вашего нового устройства. Эти термостаты регулируют количество тепла, проходящего через пол, а не количество тепла, поступающего в комнату, поэтому вы должны быть осторожны при использовании термостата для теплого пола. Установить его не составит большого труда, и хотя вы можете заплатить профессионалу, который сделает эту работу за вас, вам также следует попробовать установить его самостоятельно, чтобы сэкономить деньги.Следуйте нескольким простым советам, чтобы выполнить работу быстро и эффективно.

Шаг 1 — Подготовка

Перед тем, как приступить к электромонтажу, вам необходимо убедиться, что у вас есть подходящий термостат для вашей системы. В некоторых системах теплого пола будет только два провода, в то время как существует множество термостатов для теплого пола, для работы которых требуется трехпроводная система. Убедитесь, что ваши два устройства совместимы, прежде чем пытаться соединить их вместе. Вы также должны проверить, что у вас отключены электричество и вода на главном клапане и плате, и что нет проблем с самой проводкой.После того, как вы убедились в совместимости и отключили все источники электроэнергии, вы готовы к работе.

Шаг 2 — Электропроводка

Если вы заменяете старый термостат теплого пола, то у вас не должно возникнуть проблем, просто сняв старый термостат и установив новый, используя старые провода. Если у вас нет системы обогрева в комнате, вам нужно будет достать провода от обогревателя и проделать в стене отверстие, через которое можно протолкнуть провода.Провода нагревателя должны быть подключены к устройству заземления с помощью гибкого кабеля. Подробные сведения о том, как это сделать, см. В руководстве по эксплуатации вашей системы. Когда обогреватель подключен, протяните проводку через стену в соответствующее помещение.

Шаг 3 — Термостат

Предполагая, что теперь у вас есть проводка, снимите монтажную пластину с задней части термостата и протолкните проводку через отверстие. Не тяните с усилием, так как провод должен быть полностью подсоединен к нагревателю. Установите настенную пластину на место с помощью отвертки, а затем обрежьте провода до нужной длины, стараясь обрезать изоляцию, достаточную для покрытия клемм термостата.Берем термостат и откручиваем клеммы. Проверьте руководство, чтобы убедиться, что вы знаете, какой провод куда идет. Вставьте проволоку в проделанные отверстия, приподняв винт, а затем снова затяните его отверткой. Убедитесь, что провод не может выпасть.

Шаг 4 — Отделка

После того, как провода будут подключены, вы можете установить термостат в стену. Протолкните излишки проводки обратно через отверстие в настенной пластине, а затем установите термостат на пластину. Завинтите, чтобы закончить, а затем включите блок питания, чтобы убедиться, что все правильно подключено и работает.Когда вы будете удовлетворены, вы можете запрограммировать термостат и оставить его делать свою работу.

Портал поддержки продуктов SmartStat для управления теплым полом

Можно ли использовать термостат подогрева пола для одновременного управления полотенцесушителем и нагревательным элементом пола?

Нет, термостаты теплого пола несовместимы с полотенцесушителями. Мы также не рекомендуем использовать оба устройства на одном элементе управления, поскольку для достижения идеальной температуры для каждого продукта требуется разное время, что может привести к перегреву одного устройства, а другому — к неправильной работе.


Можно ли установить электрический теплый пол под туалетным столиком?

Электрические лучистые полы с подогревом нельзя устанавливать под стационарными светильниками, которые могут задерживать тепло. Однако, если умывальник или шкафы «плавающие» или стоят на ножках, то под ними можно установить систему подогрева пола.


Можно ли поставить в душе электрический теплый пол?

Да, у нас есть коврики для душа и скамейки TempZone с размерами, специально разработанными для установки в душе, и они относятся к влажным местам для установки электрического лучистого теплого пола в душ.


Могу ли я использовать электрический теплый пол в качестве основного источника тепла?

Да, в большинстве случаев система электрического теплого пола может быть эффективной в качестве основного источника тепла. Однако наши системы TempZone ™ и Environ ™ чаще всего используются в качестве вторичного источника тепла, обеспечивая лучистым теплом от пола до потолка любую комнату в вашем доме, где вы желаете большего тепла и комфорта.

Если вы рассматриваете возможность электрического подогрева пола в качестве дополнения к своему дому, например, солярия, где у вас нет другого источника тепла, WarmlyYours предлагает инновационный онлайн-инструмент, который рассчитывает приблизительные потери тепла.Этот инструмент может помочь вам определить, будет ли электрическая система водяного теплого пола WarmlyYours обеспечивать желаемую комфортную температуру в течение всего года. Вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель отдела обслуживания клиентов произведет расчет за вас.


Нужно ли менять пол для установки электрического теплого пола?

Да. Хотя есть некоторые системы теплого пола, которые можно установить под балками пола, большинство систем электрического лучистого теплого пола необходимо будет установить под самим полом.Вот почему лучшее время для установки электрического теплого пола — во время реконструкции или в составе нового строительства, когда пол в любом случае укладывается.

Если вас интересуют альтернативные методы лучистого обогрева, обратите внимание на наши излучающие панели, которые монтируются на стену и используют инфракрасную технологию для дополнительного обогрева.


Нужна ли изоляция при установке системы электрического теплого пола над бетонной плитой?

Когда электрические системы теплого пола WarmlyYours устанавливаются на бетонную плиту, мы настоятельно рекомендуем перед установкой системы добавить слой изоляции поверх плиты.Хотя наши электрические полы с подогревом обеспечивают на 25% больше тепловой мощности на квадратный фут, чем многие из наших конкурентов, плита всегда будет действовать как «теплоотвод». Часть тепла, которое в противном случае передавалось бы поверхности пола, останется в плите, в результате чего температура поверхности пола будет значительно ниже. Это верно для любой системы электрического лучистого теплого пола.

При установке на бетонную плиту без теплоизоляции общепринято считать, что электрическое отопление пола отводит холод от пола и обеспечивает небольшое количество тепла.Добавление теплоизоляции поверх плиты и под любой системой электрического лучистого теплого пола позволит большему проценту выделяемого тепла передать на поверхность пола. Это приводит к большей эффективности и, следовательно, более быстрому разогреву, более высокой ожидаемой температуре поверхности и меньшему потреблению энергии. Пол будет иметь способность нагреваться до комфортной температуры и в некоторых случаях может использоваться в качестве основного источника тепла для этой комнаты.

Рекомендуемые типы утеплителя: натуральная пробка, утепленные подкладочные плиты для плитки и утеплитель, например синтетическая пробка CeraZorb.


Чем отличаются водяные и электрические системы теплого пола?

Хотя системы водяного отопления (вода с подогревом) и электрические системы теплого пола выполняют схожую функцию, обеспечивая лучистое тепло из-под пола, они действительно отличаются в некоторых довольно важных аспектах. Как правило, использование горячей воды вместо электричества приводит к более низким эксплуатационным расходам, но значительно увеличивает капиталовложения и затраты на техническое обслуживание. Обычно это означает, что системы водяного отопления зарезервированы для новых строительных проектов (где легче установить бойлеры и насосы, необходимые для работы системы), а электрические полы с подогревом часто используются для проектов реконструкции ванных комнат, кухонь и т. Д.Чтобы узнать больше о различиях между этими системами, прочтите этот пост.


Как я могу определить, что мне нужно для моего проекта теплого пола, и как я могу узнать, сколько будет стоить моя система теплого пола?

Вы можете использовать инструмент Instant Quote Tool, который дает вам множество вариантов для покрытия вашего теплого пола. Используйте этот интерактивный инструмент, чтобы спроектировать свою комнату в режиме онлайн и получить мгновенное предложение с рекомендациями по продукту, комплектами для грубой обработки и установки, стоимостью вашего управления и т. Д.С помощью нашего инструмента мгновенного расчета стоимости спланировать проект теплого пола стало проще.

Отправьте нам план этажа или отправьте его по факсу (800) 408-1100, и мы вышлем вам расценки, рекомендации по продукту и бесплатный план индивидуальной установки для вашего проекта.


Как сделать подвал теплее?

Система теплого пола может работать как дополнительный источник тепла и обогревать подвал. Если в комнату необходимо добавить больше тепла, вы можете поэкспериментировать с установкой термостата теплого пола на более высокую температуру.


Чем электрический теплый пол по сравнению с центральным или принудительным воздушным отоплением?

Обычно электрический теплый пол используется в качестве дополнительного источника тепла, но в некоторых случаях его можно использовать в качестве основного источника тепла. Электрический подогрев пола более энергоэффективен, менее подвержен распространению пыли и аллергенов, и его легче контролировать из комнаты в комнату. Системы воздушного отопления могут использоваться как для отопления, так и для охлаждения и могут быть хорошим способом контроля качества воздуха в доме при регулярном техническом обслуживании.

Чтобы получить более подробный ответ на этот вопрос, ознакомьтесь с «Шпаргалкой» по лучистому теплу и принудительному воздуху.


Как работает электрический теплый пол?

Электрический подогрев пола работает за счет установки электрического нагревательного кабеля под полом (встроенного или плавающего, в зависимости от системы и типа пола), который затем подключается к специальному термостату (либо тот, который специально разработан для электрического лучистого теплого пола, например WarmlyYours ‘nSpiration Series или термостат стороннего производителя).При включении нагревательный кабель излучает тепло вверх через пол, которое затем распространяется по всей комнате, нагревая все твердые поверхности.


Как узнать, правильно ли я устанавливаю систему электрического теплого пола?

Имейте в виду, что вы должны проверять систему электрического теплого пола с помощью цифрового омметра в сочетании с Circuit Check ™. Как только вы достанете продукт из коробки, произведите первоначальное измерение, чтобы убедиться, что оно находится в пределах -5% / + 10% от значений, указанных на этикетке продукта.Это даст вам основу для сравнения для будущих показаний. Сделайте второе чтение после того, как вы разместите систему в соответствии с вашим планом индивидуальной установки. Также рекомендуется провести дополнительное считывание в середине укладки плитки, чтобы убедиться, что Circuit Check ™ выполняет свою работу. Затем проведите окончательное считывание, когда вы закончите укладку пола и будете готовы подключить термостат.

Circuit Check ™ — это инструмент, разработанный WarmlyYours, чтобы дать вам душевное спокойствие и обеспечить безотказную установку.Просто подключите холодные провода к инструменту, пока вы размещаете систему в соответствии с вашим индивидуальным планом установки.

Circuit Check ™ будет постоянно контролировать непрерывность цепи во время установки вашей системы и во время укладки вашего пола. Circuit Check ™ немедленно подает звуковой сигнал при обнаружении короткого замыкания в системе, предупреждая вас о потенциально поврежденном кабеле в зоне, где вы работаете, перед тем, как вы положите плитку на систему электрического теплого пола. Команда технической поддержки WarmlyYours доступна круглосуточно и без выходных, чтобы оказать помощь, если сработает сигнал тревоги или у вас возникнут какие-либо вопросы во время установки.


Как мне связаться с электриком, чтобы установить электрический теплый пол WarmlyYours?

В то время как электрические системы лучистого теплого пола WarmlyYours обычно устанавливаются вашим подрядчиком по напольным покрытиям, для окончательного подключения термостата рекомендуется использовать лицензированного электрика. С каждым предложением мы предоставляем макет плана установки вместе с планом электрооборудования, в котором есть вся информация, необходимая для электрика.


Сколько стоит обогрев пола в ванной с помощью электрического подогрева пола?

Типичный пол в ванной комнате можно обогревать около четверти дня с помощью электрического лучистого напольного отопления.


Сколько стоит эксплуатация системы электрического теплого пола?

Ответ на этот вопрос будет зависеть от целого ряда переменных, связанных с электрическим напольным отоплением, включая, помимо прочего, время работы (для дополнительного отопления мы обычно рекомендуем 4-8 часов в день), электрическое отопление. система теплого пола, которую вы используете, общая площадь в квадратных футах и ​​ваши местные расходы на электроэнергию. Обычно стоимость составляет всего несколько центов в день.

Чтобы выяснить, сколько может стоить электрическое отопление пола для вас, обязательно воспользуйтесь нашим интерактивным калькулятором эксплуатационных расходов.


Как электрический подогрев пола повлияет на мой деревянный пол?

WarmlyYours nSpiration Controls оснащены датчиком в полу, который позволяет точно контролировать температуру пола в соответствии с рекомендациями производителя древесины.


Если у меня есть лишний провод с холодным выводом, могу ли я обрезать то, что мне не нужно для установки?

Да. В отличие от нагревательного кабеля для электрического теплого пола, провода холодного ввода можно обрезать или удлинить с помощью дополнительного подводящего провода, который можно приобрести в WarmlyYours.


Безопасен ли электрический теплый пол и как насчет ЭМП?

Наши электрические лучистые системы напольного отопления прошли строгие испытания на безопасность и были внесены в список UL. Они производят намного меньше ЭМП, чем обычные бытовые приборы, такие как телевизор или пылесос. EPRI (Исследовательский институт электроэнергетики) тестирует все электрические устройства и публикует данные. Многие обычные бытовые приборы проверяются на расстоянии 6 дюймов. Результаты испытаний показывают, что в среднем ЭМП, излучаемое следующими приборами, измеренное в единицах Миллигаусс (мГ), составляет:

Пылесос: 300 мГ

Микроволновая печь: 200 мГ

Портативный обогреватель: 100 мГ

Посудомоечная машина: 20 мг

Стиральная машина: 20 мг

WarmlyYours TempZone ™ (Twin): 1.8 мГ


Водонепроницаемый ли нагревательный элемент?

Наши электрические теплые полы TempZone относятся к категории водонепроницаемых и влажных.


Следует ли добавить изоляцию перед установкой электрического теплого пола и как это повлияет на производительность системы?

При установке электрического теплого пола на бетонную плиту настоятельно рекомендуется использовать изолирующие подкладки, такие как CeraZorb и Cork, чтобы обеспечить эффективную работу, более быстрое время нагрева и более высокую температуру пола.


Стоит ли мне беспокоиться о том, что электрический пол с подогревом расплавит восковое кольцо соединения туалета?

Во избежание перегрева мы рекомендуем не устанавливать электрические лучистые напольные нагревательные элементы ближе, чем на 4 дюйма от воскового кольца.


Какова общая мощность / сила тока, потребляемая системой электрического теплого пола, и нужна ли этой системе выделенная цепь?

Величина потребляемой силы тока зависит от того, насколько велика площадь, которую вы отапливаете.Для покрытия площадей менее 30 квадратных футов система потребляет менее 3 или 4 ампер. Если у вас большая площадь отапливаемого помещения площадью более 120 квадратных футов, вам может потребоваться больший выключатель и дополнительные элементы управления. Независимо от размера площади, которую вы выбираете для обогрева, мы рекомендуем выделенную схему для вашей системы электрического лучистого теплого пола.


Какой температуры будет достигать мой пол с подогревом?

Температура вашего пола может колебаться от 75 ° F до 95 ° F.Фактическая температура пола будет зависеть от ряда факторов, включая количество теплопотерь в помещении, а также его конфигурацию. Например, тепло, содержащееся в двухэтажном проходе, вероятно, будет меньше, чем в более закрытом помещении меньшего размера, таком как ванная комната. В ванной комнате, которая расположена на втором этаже вашего дома или над другим полом в вашем доме, который обычно отапливается, температура вашего пола с подогревом должна легко достигать комфортной температуры 85 градусов по Фаренгейту, если установлена ​​система электрического подогрева пола. правильно.Для расчета потерь тепла для вашего конкретного помещения вы можете получить доступ к калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель службы поддержки клиентов произведет расчет за вас.


Какое напольное покрытие я могу укладывать вместе с системой электрического теплого пола?

Продукт

WarmlyYours ’TempZone ™ чаще всего устанавливается под плиткой, камнем или мрамором, но также может быть установлен под многими другими популярными напольными покрытиями, такими как древесина твердых пород, винил и линолеум.У нас также есть наша система Environ, которая также является продуктом с электрическим подогревом пола и специально разработана для установки под коврами (только в США), ламинатом и плавающей древесиной. WarmlyYours может уложить пол любого типа с любым из предлагаемых нами электрических лучистых напольных обогревателей. Если ваш тип пола не указан здесь, просто позвоните нам по телефону (800) 875-5285, и мы будем рады обсудить это с вами.


Какое напряжение используется в системах теплого пола WarmlyYours?

Для североамериканского рынка предлагаются системы подогрева пола с напряжением 120 и 240 вольт.Панель выключателя на 208 вольт также подходит для нашей системы подогрева пола на 240 вольт. Важно отметить, что потребление энергии будет таким же: система на 240 вольт не будет стоить дороже, чем система на 120 вольт. Вы выставляете счет в киловаттах, а системы на 120 и 240 вольт используют такое же количество киловатт. WarmlyYours часто указывает систему на 120 вольт для небольших проектов, в то время как система на 240 вольт обычно рекомендуется для более крупных проектов (120 квадратных футов покрытия электрического теплого пола или более).Преимущество перехода на систему на 240 вольт — снижение силы тока. Наш программируемый термостат может управлять системой теплого пола до 15 ампер. Система на 120 вольт будет достигать 15 ампер на 120 квадратных футах покрытия электрического теплого пола. Тем не менее, система на 240 вольт будет достигать 15 ампер на площади электрического теплого пола площадью 240 квадратных футов, что позволяет подключить к термостату гораздо более крупную систему. Для установок площадью более 240 квадратных футов необходимы релейный контактор или силовые модули.


Поможет ли электрический подогрев пола при таких проблемах с влажностью, как плесень и грибок?

Да, эффект сушки электрического лучистого напольного отопления снижает влажность, исходящую от плиты, которая является самым большим источником влаги.


Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.

Обычно электронный термостат в Соединенных Штатах питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене.Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе теплового насоса есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам потребуется включить термостат, и питание 24 В переменного тока будет подключено к клеммам R и C .Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда имеется 2-я ступень отопления, когда дополнительное отопление предоставляется в дополнение к основной системе отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , когда при настройке она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие особенности, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции понижения для отпуска.
  • Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице электропроводки термостата теплового насоса

16A WiFi Программируемый интеллектуальный комнатный термостат с электрическим подогревом полов с ручным управлением

16A Wi-Fi Программируемый интеллектуальный комнатный термостат электрического теплого пола с ручным управлением

>> Характеристики

-17 основных языков синхронизируются в приложении (английский, испанский, русский, венгерский, Турция, иврит, немецкий, итальянский, японский, французский, Польша, упрощенный китайский, традиционный китайский, Голландия, португальский, вьетнамский, арабский, корейский)

— Простая установка Snap-In

-Подходит для распределительной коробки ЕС и стандарта

— Простая работа с Amazon Echo, Google Home, Tmall Genie

— Управление одной группой приложений

>> ТУ

Блок питания 95 ~ 240 В переменного тока, 50/60 Гц Датчик NTC3950, 10к
Текущая нагрузка 3A (приложение -3A, -NV), 16A (приложение -16A) Точность температуры ± 0.5 ° С
Диапазон уставки температуры 5 ~ 35 ° С Температура хранения. -5 ~ 45 ° С
Дисплей Темп. Диапазон 5 ~ 99 ° С Потребляемая мощность <1,5 Вт
Материал корпуса ПК + АБС (огнестойкий) Установочная коробка Электрический шкаф ЕС или стандартный
Провода на клеммах Провод 2 x 1,5 мм2 или 1 x 2.5 мм2 Класс защиты IP20

>> Электрические схемы

>> Профиль компании

>> Часто задаваемые вопросы

Q1: вы поставляете OEM или ODM?

A: Да, у нас есть сильные источники исследований и разработок и производственные возможности, и мы уже помогаем многим международным компаниям в делах OEM / ODM с очень положительными отзывами.

Q2: Какие платежи принимаются?

A: Мы принимаем T / T, Paypal, Western Union.

Q3: Как быстро я могу получить предложение?

A: Обычно мы цитируем в течение 24 часов после получения вашего запроса. Если вам нужно срочно узнать цену, позвоните нам по телефону +86 0592 6538262 или сообщите нам по электронной почте, чтобы мы рассмотрели ваш запрос в первую очередь.

Q4: Какое у вас время производства?

A: Обычно время производства составляет от 15 до 20 дней для количества менее 5000 шт.

Как подключить термостат Рекомендации по качеству электромонтажа 101

Они приходят домой и стряхивают пыль с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостата или попросил кого-то прочитать инструкции по установке термостата для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата | Как подключить термостат

Главный совет для большинства людей — позвонить специалисту по HVAC, если что-то не так. Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой …….вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом. Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления идут в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата | Как подключить термостат
  1. Что означают цвета проводов термостата? (Для получения справки см. Нашу страницу с цветами проводки термостата)
  2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
  3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
  4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
  5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.
Варианты установки термостата | Как подключить термостат

Существует так много различных вариантов этого высокопроизводительного HVAC, и я не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

  • 5-проводная проводка термостата | Как подключить термостат

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционером или газовой печью.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

  • Подключение 4-проводного термостата | Как подключить термостат

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для обогрева и зеленый провод для вентилятора.

  • Подключение 3-проводного термостата | Как подключить термостат

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или не цифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Выбор правильного Tstat | Как подключить термостат

Сплит-система переменного тока или пакетная система с газовым, масляным или электрическим нагревом

Сенсорный термостат Honeywell

Первое, что вы должны сделать перед заменой термостата, — это выбрать подходящий термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостата, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Справочная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал свой собственный термостат и добивался успеха.Также во многих случаях домовладельцу не удавалось установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Это не говоря уже о том, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
