Толщина плиты фундамента под газобетонный дом

Как рассчитать толщину плитных монолитных фундаментов.

Толщина плиты фундамента под газобетонный частный дом.

Эскиз с указанием толщины плитного фундамента.

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты.

Толщина плиты фундамента под газобетонный дом.

Схема с указанием толщины всех слоев плитного фундамента.

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента.

Толщина плиты фундамента под газобетонный дом.

Толщина готового плитного основания под здание.

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

  1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
  2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
  3. Площадь поверхностей, которые прямо контактируют с грунтом.
  4. Количество строительных материалов
  5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки.

Толщина плиты фундамента под газобетонный дом.

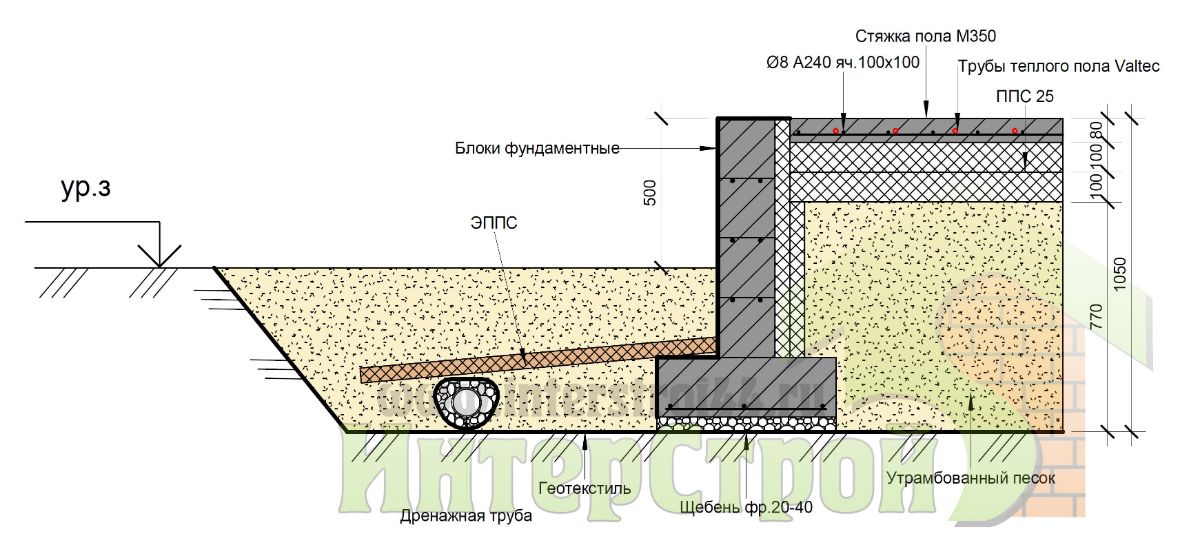

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки.

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

  • состояние и структура грунта;
  • степень промерзания почвы;
  • пучение почв и сезонные подвижки;
  • влажность почвы и высота залегания грунтовых горизонтов;
  • материал дома и суммарная масса здания;
  • размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента.

Толщина плиты фундамента под газобетонный дом.

Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10×10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для дома из газобетона.

Выбор газобетона для строительства дома оправдывается сочетанием большой надежности, хорошей теплоизоляции, малого веса и невысокой стоимости этого материала. Вместе с тем, к выбору фундамента под такую постройку следует отнестись крайне внимательно. Это позволит продлить срок эксплуатации всего сооружения и в полной мере воспользоваться всеми преимущества газобетонных блоков.

Особенности фундаментов под газобетон.

При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:

  • минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;
  • хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

В теории, под газобетонные строения можно закладывать абсолютно любой вид оснований: столбчатые, винтовые, мелкозаглубленные ленточные и т.д. Однако на практике из-за особенностей геологического строения почвы на участке далеко не всегда перечисленные типы фундаментов смогут справиться с имеющимися требованиями к ним. Поэтому чаще всего используют монолитную плиту, обеспечивающую наиболее равномерную передачу нагрузок от стен к фундаменту.

Заливка монолитной плиты.

Свойства монолита.

Толщина плиты фундамента под газобетонный дом одноэтажный.

К достоинствам литых фундаментных плит относят следующее:

  • большая механическая прочность, предохраняющая газобетон от растрескивания. Даже если под зданием будут происходить подвижки почвы, на геометрии фундамента это никак не скажется;
  • пригодность для устройства на любых видах грунтов: глина, торфяник, песок, камень или смешанные;
  • полная независимость от глубины прохождения грунтовых вод;
  • доступная технология изготовления, позволяющая вести работы без привлечения дорогостоящих специалистов;
  • долговечность.

Вместе с тем, нужно учитывать и некоторые недостатки:

  • большой объем земляных работ при выкапывании котлована;
  • невозможность обустройства заглубленного подвала;
  • значительные расходы на материалы.

Подготовка к работе.

К числу подготовительных мероприятий относят:

  • расчистку участка от мусора и, по мере возможности, от старых деревьев, которые могли бы помешать подходу техники;
  • разметку по углам будущего основания. Размеры выбираются исходя из данных проектной документации для дома. При этом длина каждой стороны фундамента должна превышать длину соответствующей стены дома не менее, чем на 1 м. Это упростит работу при монтаже опалубки.

Выкапывание котлована.

Поскольку площадь основания дома достаточно большая, то объем работы будет ощутимым даже при условии небольшого заглубления. Поэтому будет разумным воспользоваться услугами строительной техники. Однако последние 15 см почвы рекомендуется вынимать вручную. Это позволит непрерывно контролировать глубину котлована и горизонтальность его дна.

Для поверхностного варианта глубина котлована должна составлять 30 см, для заглубленного – 50 см.

Толщина плиты фундамента под газобетонный дом.

ВАЖНО.Если при выкапывании котлована в какой-то точке глубина превысила расчетную, не стоит просто засыпать получившуюся яму грунтом. Гораздо надежнее будет несколько увеличить глубину по всей площади, а затем насыпать более высокую подушку.

Засыпка подушки.

Толщина плиты фундамента под газобетонный дом.

Для поверхностного фундамента будет достаточно засыпать слой песка толщиной 30 см. В случае с заглубленным основанием сначала засыпается 20 см гравия, затем – 30 см песка. Готовая подушка тщательно трамбуется виброплощадкой.

Монтаж опалубки.

Для опалубки рекомендуется применять прочные доски, не имеющие механических повреждений. Качество материала здесь очень важно, поскольку масса заливаемого бетона будет весьма значительной и опалубка должна гарантированно выдержать эту нагрузку. Между собой доски крепятся гвоздями.

Толщина плиты фундамента под газобетонный дом.

Снаружи стенки опалубки необходимо разместить подпорки. Надежность получившейся конструкции проверяется сильными ударами ноги по ней. При ударе ничто не должно шевелиться.

Внутренняя сторона стенок опалубки смачивается водой. Это даст более гладкую поверхность боковой грани плиты.

Заливка стяжки.

Монолитный фундамент потребует заливки двух слоев стяжки. Толщина каждого слоя – 4-5 см.

Толщина плиты фундамента под газобетонный дом двухэтажный.

Приступать к заливке второго слоя можно лишь после высыхания первого. На сухую стяжку укладывается гидроизоляция из полиэтилена таким образом, чтобы нахлест соседних листов составлял порядка 10 см. Запас пленки по краям котлована должен быть не менее 1 м. После этого заливается второй слой стяжки.

Армирование.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Каркас выполняется из арматуры класса А-III. Диаметр прута – 10-16 мм, что зависит от этажности дома. В итоге должно получиться два сетчатых поля, образуемых проволочными квадратами со сторонами 15-20 см. Между собой арматура вяжется стальной проволокой диаметром 5 мм.

Толщина плиты фундамента под газобетонный частный коттедж одноэтажный.

Заливка бетона.

Качество и однородность заливаемого бетона имеют первостепенное значение. Чтобы фундамент для дома из газобетона получился максимально прочным, желательно использовать миксер с подающим насосом. Стандартный объем автомиксера – 6-8 кубометров раствора. Подающая стрела бетононасоса может иметь в длину до 30 м. данный параметр лучше уточнить заранее, что позволит точнее спланировать ход заливки и варианты подъезда машины к площадке.

Если по каким-либо причинам воспользоваться миксером невозможно, то для обеспечения непрерывной подачи бетона можно воспользоваться ручным замешиванием в бетономешалке. Однако это потребует привлечения дополнительных рабочих и постоянного контроля качества.

Электрические бетономешалки позволяют получить от 50 до 200 литров раствора за один цикл замеса. Время замешивания – от 3 до 5 минут. Однако следует учитывать, что потребуется дополнительное время на подачу в мешалку цемента, песка, воды и щебня, а также время на разгрузку и доставку к месту заливки. Соответственно, планировать ход заливки нужно исходя из 10-15 минут на цикл замеса. При использовании 50-л бетономешалки на заливку 1 кубометра раствора может потребоваться порядка 5 часов.

Подаваемая смесь распределяется по всей площади опалубки. Упростить эту процедуру можно использованием направляющего желоба. При этом потребуется дополнительное разгребание бетона вручную по всей площади заливаемого фундамента. Хотя раствор и достаточно жидкий, но при попытке заливать его в одну точку на месте подачи будут оседать наиболее тяжелые фракции, а свободно растекаться по арматурному полю водянистая сможет лишь водянистая составляющая. Это чревато появлением неравномерности в прочностных характеристиках плиты и растрескиванием при высыхании.

Толщина плиты фундамента под газобетонный частный дом двухэтажный.

Бетонную смесь сразу же после заливки следует тщательно уплотнить погружным вибратором. Это удалит пузыри воздуха и увеличит прочность бетонной подушки. Не будет лишним дополнительно простучать кувалдой весь периметр опалубки, где прочность имеет особенно ванное значение.

Залитую плиту разглаживают до полной горизонтали. Контролировать данный процесс помогает тонкий слой воды, выступающей из раствора и проявляющей все углубления и возвышенности.

Полностью залить всю опалубку за один рабочий день получается далеко не всегда. Порядок приостановки работы будет зависеть от длительности паузы:

если работа останавливается на срок менее 12 часов, то уже готовая поверхность просто закрывается полиэтиленовой пленкой. Перед продолжением работы пленка снимается, а бетона смывается выступившее «бетонное молочко». Далее заливка продолжается в обычном режиме;

в том случае, когда пауза превышает 12 часов, бетон начнет набирать прочность и придется использовать технологию «холодного шва». Для этого работу начинают лишь после полного отвердения уже залитого объема бетона.

ВАЖНО. Продолжать заливку на слегка подсохший бетон категорически не рекомендуется. Отвердевший слой в этом случае будет иметь совсем малую толщину и лопнет под весом заливаемого свежего бетона.

Монолитный фундамент будет готов к продолжению строительства спустя один месяц. Первую неделю рекомендуется по мере высыхания смачивать его водой. Тем самым получится избежать появления трещин. Оставшиеся свободными концы гидроизоляционной пленки заворачиваются на плиту и припаиваются к ней горелкой.

Воспользовавшись технологией заливки монолитной фундаментной плиты под дом из газобетонных блоков, можно в дальнейшем уже не беспокоиться о просадках отдельных участков основания. Стены останутся в целости, поскольку даже если фундамент и чуть наклонится, то произойдет это сразу по всей площади, не приводя к появлению трещин.

Какой толщины должна быть плита монолитного фундамента?

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Толщина плиты фундамента под газобетонный частный коттедж.

Особенности плитного фундамента.

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Для устойчивых грунтов.

Для сильно пучинистых.

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м 3. что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Толщина плиты фундамента под газобетонный коттедж одноэтажный.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

  • Анализ и грунта и определение оптимального удельного давления на фундамент.
  • Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
  • Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
  • Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
  • Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
  • Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

  • Для гаража – 25 см.
  • Легких щитовых конструкций – 15 см.
  • Фундамента для дома из бруса – 25-30 см.
  • Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам.

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

Толщина плиты фундамента под газобетонный коттедж.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

Толщина плиты фундамента под газобетонный частный дом одноэтажный.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.



Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о толщине плиты фундамента под газобетонный частный дом или коттедж, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную толщину плиты подходящую именно вам. Зачем вам бессмысленно терять свои кровно заработанные деньги?

расчет толщины бетона для дома из газобетона

Эскиз с указанием толщины плитного фундамента

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента

Толщина готового плитного основания под здание

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

  1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
  2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
  3. Площадь поверхностей, которые прямо контактируют с грунтом.
  4. Количество строительных материалов
  5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

  • состояние и структура грунта;
  • степень промерзания почвы;
  • пучение почв и сезонные подвижки;
  • влажность почвы и высота залегания грунтовых горизонтов;
  • материал дома и суммарная масса здания;
  • размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент плита – расчет толщины

Экономически оправдан плитный фундамент при высоком УГВ, на глинистых грунтах для кирпичных коттеджей. Плита обладает максимальной несущей способностью ввиду большой опорной поверхности. Однако для обеспечения конструкционной прочности необходим точный расчет толщины конструкции, укладка двух арматурных сеток.

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

  • грунт – плодородный слой убирается в пятне застройки полностью
  • подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
  • подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
  • гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
  • утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
  • плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

  • чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой
  • перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища.

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63. 13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь.

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

  • если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
  • для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
  • лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

  • чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
  • перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Монолитная плита фундамента: толщина под кирпичный дом

Монолитное основание дома – это сплошной фундамент, который выполняется из бетона с армированием. Данная конструкция закладывается под весь периметр здания. Данное устройство имеет высокий уровень прочности и оказывает наименьший объём давления на почву. Но, стоит отметить, что такой показатель может иметь только та постройка, которая спроектирована с правильной величиной толщины. Данный показатель должен отталкиваться от характера земли, глубины залегания постройки и поверхностных вод. В нашей статье мы выясним, как сделать расчет правильно, и все его нюансы для монолита.

Особенности процесса расчета

Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки

Процесс расчета достаточно сложный и ответственный, так как от него будет зависеть качество строительного объекта.  Выполняя данную задачу, нужно обращать внимание на такие факторы и показатели:

  • Дистанция между сетками арматуры;
  • Толщина бетона между верхней и нижней точкой сетки;
  • Показатель толщины арматурной конструкции.

Самым простым методом совершения расчетных данных считается суммирования всех величин. Впрочем, оптимальным числом значения толщины считается плита до 30 см. Конечный показатель отталкивается от состава почвы и особенности залегания полезных ископаемых.

Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки. Для того чтоб обустроить плитный механизм постройки, нужно подготовить котлован, глубиной полметра. Если суммировать все данные, получиться, что требуемая величина не должна превышать один метр.

Внимание! Ширина может колебаться – это зависит от индивидуальных особенностей почвы и массы дома.

Так, кирпичный дом должен иметь ширину монолитного фундамента на 5 см больше, чем здание из пенобетона. Стоит учесть, что если такая постройка имеет второй этаж, то этот показатель возрастает еще на 40 см. Но, все же это не точные показатели, так как ширина вычисляется в индивидуальном порядке. Лучше всего для выполнения работ воспользоваться услугами специалистов.

Рекомендуем к прочтению:

Причины необходимости вычисления

Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом

Проведение расчетов должно быть согласовано с существующими строительными нормами СНиП и ГОСТ. Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом, и определить количество материалов. Кроме этого показателя нужно знать еще такие характеристики:

  • Величина периметра фундамента;
  • Объём площади плиты и ее боковой части;
  • Количество и масса бетона;
  • Показатель нагрузки на почву;
  • Диаметры арматурной сетки и прутьев по вертикали;
  • Габариты ячеек;
  • Длина прутьев и общую массу прутьев арматуры.

Внимание! Вычисление объёма необходимого бетона  вычисляется отнятием величины пространства термоизоляции от общего количества.

Все нормативные требования к расчетным действиям зафиксированы в Своде строительных правил (СНиП) и Государственном стандарте. Стоит отметить, что регламент предусматривает контроль над величиной толщина и количеством и качеством материалов.

Ширина подушки для плиты

Подушка из песка и щебня укладывается под всей площадью фундамента

Подушка из песка и щебня укладывается под всей площадью фундамента. Стоит отметить, что смесь нужно выстилать в 50 см, так как это стандартная и наиболее востребованная толщина. Величина сечения имеет весьма нестабильный предел. Этот показатель отталкивается от нескольких факторов таких как, сколько весит дом и какая почва на участке.

Внимание! Если постройка имеет маленький вес, то толщина подушки фундамента может составлять всего 15 см, а в случае, когда вы возводите кирпичный дом, то величина должна быть около полуметра.

С помощью щебня регулируют пучинистость и небольшую плотность почвы, а также выполняет функции дренажной системы. Стоит отметить, что особенно актуальным его применение становится на глинистом грунте с высокими поверхностными водами. Что касается песка, то он отвечает за распределения напряжения на земляной покров.

Пример выполнения расчета

Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ

Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ. Выполняют данную задачу умножением дух величин: толщина на площадь подошвы. Лучше всего понять схему вычисления на конкретном примере, что мы далее и сделаем.

Рекомендуем к прочтению:

Внимание! Полученный результат можно применять и в других ситуациях, просто заменив одни цифры другими.

Итак, предположим мы строим кирпичный дом 10 на 10 метров и монолитный фундамент,  толщиной четверть метра. Исходя из этого, величина объёма плиты составит 25 кубических метров. Такую цифру мы получили, перемножив все показатели. Сколько же нам понадобиться бетонного материала? При выполнении заливки нужно предусмотреть монтаж ребер жесткости, которые способствуют повышению устойчивости и защиты от деформаций. Данный элемент конструкции устанавливается через каждые три метра и поперек плиты, таким образом, создавая квадрат.

Далее нужно выполнить расчет для длины и высоты ребер. Первое значение считывается с общей длины одной стороны основания и в данной ситуации равно 10 метрам.   Кирпичный дом в большинстве случаев имеет 8 таких компонентов, поэтому общая их длина – 80 метров.

Форму трапеции или прямоугольника зачастую можно увидеть в поперечных сечениях конструкции. Стандартный показатель ширины составляет 0, 8 от значения высоты. Если в фундаменте применены прямоугольные ребра, то расчет выглядит таким образом: 0,25 на 0,8 на 80 и получается 16 кубических метров.

Внимание! Если форма трапеции, то площадь будет равна 12 метрам кубическим.

Рассмотрев пример выполнения расчета можно с уверенностью, сказать, что данная задача несложная и ее легко можно выполнить самостоятельно. Показатель толщины плитного основания дома – это один из главных значений при выполнении строительных работ, так как, от ее точности зависит прочность и надежность постройки. Самые важные факторы величины считаются особенности почвы на участке и масса постройки. По этой причине, если вы выполняете расчеты самостоятельно, то подойдите к ним с полной ответственностью.

толщина для дома из газобетона, минимальная величина

На чтение 6 мин. Просмотров 64 Опубликовано Обновлено

Обустройство монолитных опорных систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда возведение зданий приходится осуществлять на неустойчивых, рыхлых и сильноувлажненных почвах, когда закладка глубокой ленты или свайного поля не представляется возможной. Железобетонная фундаментная плита под дом из газобетона является отличным решением в подобных ситуациях. Сооружение характеризуется высокой прочностью, надежностью и долговечностью.

Описание монолитной плиты и технические характеристики

Чем тяжелее материалы стен, тем толще должна быть монолитная плита для фундамента

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации внешних стен дома.

Если смотреть на это сооружение схематически, его внутреннее устройство в разрезе выглядит следующим образом:

  1. Котлован. Оборудуется во всех случаях, независимо от глубины заложения опорной системы. Предназначен для размещения всех ее элементов.
  2. Дренажное полотно. Укладывается на дно ямы для предотвращения размывания амортизационной подсыпки.
  3. Подушка. Изготавливается из песка и щебня. Толщина варьируется в пределах 30-50 см в зависимости от типа грунта и массы знания.
  4. Изоляционный слой. Как правило, делается сочетание рубероида и пенопластовых плит. Защищает бетон от холода, влаги и находящихся в земле активных химических соединений.
  5. Стальной каркас. Служит для принятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
  6. Бетон. Для заливки делается смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом сопутствующих выполняемой задаче условий. Минимальная толщина бетонной плиты — 20 см для строения из газобетона и 30 см из кирпича.

Плавающее основание целесообразно заглублять на толщину подушки, плюс 3-5 см для плиты. Больше утапливать фундамент не стоит, так как его может затопить талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости плитные основания бывают ровными и с ребрами жесткости. Последние применяются при возведении этажных сооружений и на слабом грунте.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делают цоколь. Целесообразно строить его не ниже 150 см, чтобы иметь возможность обустроить в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной плиты фундамента

Монолитный фундамент возводится на нестабильных пучинистых глинистых почвах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

  • Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
  • Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
  • Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
  • Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
  • Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

После сопоставления всех данных делается расчет площади и толщины перекрытия.

Минимальная толщина

Размеры монолитной плиты для фундамента

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на опорную систему. К весу блоков добавляются перекрытия, массивные окна и двери, довольно тяжелая кровельная система.

С противоположной стороны на опорную систему воздействуют нагрузки от пучинистого, разбухающего и ссыхающегося при изменении влажности грунта. Из-за этого возникает эффект плавающей плиты, когда она приподнимается и опускается синхронно с деформирующимся грунтом.

Исходя из анализа таких факторов получается, что основным критерием расчета параметров основания является сила скручивания и изгибания. Чтобы этому эффективно противостоять, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и по 5 см дополнительно на каждый новый этаж или мансарду. Тонкая плита просто треснет из-за разницы в нагрузках по площади, а более тяжелое основание повлечет неоправданные расходы.

Необходимость расчета

Пенобетон трескается, если плита-основание тонкая и прогибается

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

  • Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
  • Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
  • Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
  • Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
  • Устойчивость в пространстве. Для этого плита слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
  • Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края плиты на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

Примеры расчета

Под пенобетон толщина плиты минимальная. Прочность достигается армированием

Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

  1. Максимальное расстояние между рядами горизонтальных прутков 100 мм.
  2. Слой бетона между арматурой и краями плиты — 50 мм (× 2 = 100).
  3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Плитный фундамент

Плитный фундамент является одним из вариантов устройства незаглубленного или малозаглубленного фундамента. По сути, это железобетонная плита, под которой располагается 10-30 сантиметровый слой утрамбованного песка или щебня. Щебень должен располагаться на предварительно выровненном материковом грунте, то есть на земле, которую не рыхлили и не копали.

В большинстве случаев толщина бетонной плиты составляет 20-40 см. Допускается использование, как монолитной плиты, так и сборного железобетона, такого, например, как дорожные плиты. В последнем случае необходимо устройство поверх плит цементной или бетонной выравнивающей стяжки.

Однако фундамент, представленный одной монолитной плитой, является более долговечным и надёжным в эксплуатации, так как имеет большую пространственную жесткость, по сравнению с фундаментом, собранным из отдельных плит. Более того, устройство монолитного фундамента на месте может стоить дешевле, чем приобретение, доставка и установка с помощью крана дорожных плит (и не стоит забывать, что поверх них все равно придётся делать цементную стяжку).

Преимущества плитного фундамента

Большая площадь и наличие пространственного армирования позволяет значительно снизить давление фундамента на грунт (до 0,1 кг/см2) и переносить знакопеременные нагрузки, возникающие из-за разнообразных подвижек грунта. Так как плиточный фундамент располагается под всей площадью строения, его использование в большей степени оправдано при строительстве объектов сравнительно небольшого размера.

Главными сильными сторонами плитных фундаментов являются:

  • простота и относительно невысокая стоимость изготовления и монтажа монолитной плиты (благодаря возможности выгрузки бетона прямо из автобетоносмесителей и, как следствие, отсутствию необходимости использования дорогостоящего бетононасоса). При условии проведения работ под должным контролем заказчика, заливка такого фундамента может производиться даже строителями, обладающими низкой квалификацией, которым достаточно объяснить, где брать, куда лить и как разравнивать;
  • высокий показатель несущей способности, который обусловлен большой площадью соприкосновения с грунтом. В качестве примера можно упомянуть, что монолитная фундаментная плита, на которой располагается 63-метровая лифтовая колонна Останкинской башни, имеет толщину всего 1 метр;
  • благодаря общей платформе, которая не подвержена локальной деформации, сохраняется гарантированная целостность стен строения. В зимний период в конструкции не образуется провалов и выгибов, так как она опускается и поднимается равномерно. Данное свойство обусловлено тем, что монолитная плита представляет собой негнущуюся жёсткую площадку, на которой расположены колонны и стены;
  • возможность использования фундамента в качестве чернового пола цокольного этажа. В этом случае не требуется использование на цокольном этаже каких-либо дополнительных плит перекрытия, что значительно экономит средства;
  • возможность использования монолитного плитного фундамента на так называемых сложных грунтах, благодаря тому, что при его устройстве практически не требуется проведение землеройных работ. Такая возможность позволяет максимально сократить трудоемкие и дорогостоящие работы в условиях мерзлого грунта, высокого уровня грунтовых вод и так далее.

Область применения плитного фундамента

Рассматривая плитный фундамент в сравнении со свайным или ленточным, можно сделать вывод о целесообразности применения первого в следующих ситуациях:

  • при проведении работ на сложных грунтах;
  • в домах, где не предусмотрено наличие подвала или устройство высокого цокольного этажа;
  • в постройках, в которых фундамент служит основанием пола. При этом под плитой фундамента необходимо организовать надёжную тепло- и гидроизоляцию.

В зонах сильного промерзания грунтов морозоустойчивые плитные фундаменты являются отличной альтернативой фундаментам другой конструкции (в том числе свайным). Именно поэтому такое решение часто применяется в странах скандинавского региона. Развязка плиты с мёрзлой почвой устраивается при помощи теплоизоляции. Можно сказать, что плита фундамента располагается на «матрасе», выполненном из материала, обладающего теплоизоляционными свойствами.

В прошлом для теплоизоляции использовали пенопласт высокой плотности, сегодня на его место пришёл более совершенный материал – экструдированный пенополистирол. На территории России наиболее распространён пенополистирол отечественного производства – Пеноплекс. Среди зарубежных наиболее популярны марки Ursa и Basf.

Такой вариант утепления является более практичным и современным. Пенополистирол долговечен, не гниёт, обладает высокими показателями прочности. Данный материал применяется в основном для утепления наружной стороны полов и стен подвальных помещений, в качестве теплоизоляционного матраса для плитных фундаментов. Слой пенополистирол и гидроизоляции размещают на подушке из песка или бетонной подготовке, затем осуществляют бетонирование монолитной плиты фундамента.

Устройство плитного фундамента

Выше мы уже рассмотрели варианты утеплителей, которые используются в строительстве плитного фундамента, поэтому теперь подробнее остановимся на выборе бетона.

Вот параметры, которым должен соответствовать бетон, применяемый для бетонирования плиты фундамента:

  • высокий класс прочности, то есть бетон марки В22,5 (М-300) или более высокой прочности;
  • коэффициент водонепроницаемости, равный W8 или более;
  • морозоустойчивость на уровне F200 или более высокая;
  • показатель подвижности – П-3;
  • в случаях высокого уровня залегания грунтовых вод может быть оправдано использование сульфатостойкого бетона (к сожалению, найти в продаже такой бетон весьма не просто).

Для устройства монолитного фундамента подходит обычная арматура. На выбор её класса влияет только способ, посредством которого она крепится в каркас. В случае, когда планируется применять обычную вязку проволокой, подойдет любой класс арматуры.

Если для строительства каркаса будет применяться электросварка, стоит использовать арматуру класса а500с или аналогичную (с символом С, стоящим после числа, характеризующего класс прочности. Таким способом маркируются виды арматурной стали, которые предназначены специально для сваривания. Стержни применяются с диаметром от 12 мм.

Для гидроизоляции монолитной фундаментной плиты желательно применять битумно-полимерные материалы. Вместе с тем, допустимо применение и любой рулонной гидроизоляции.

Как сделать плитный фундамент

Прежде всего, производятся необходимые расчёты. Именно на стадии расчёта фундамента можно допустить ошибки, которые впоследствии невозможно будет исправить. Если у вас нет строительного образования, то произвести расчёт самостоятельно будет довольно сложно. Нужно будет учесть множество различных факторов, таких, как возможные деформации, крены, усадки, распределение нагрузок по всей площади плиты и ряд других.

Тем не менее, в большинстве случаев этот этап вообще упускается, и расчёт производится «на глаз», или фундамент делается по аналогии с уже готовым соседским. Такой подход ещё как-то оправдан при постройке гаража или совсем небольшого дома, но в случае более крупных строений стоит прибегнуть к помощи специалистов-проектировщиков.

Ниже перечислены основные этапы и операции по изготовлению плиты фундамента своими руками:

  1. Разметка стройплощадки и выемка грунта.
  2. Формирования настила из геотекстильных материалов, таких, как Дорнит, с целью создания барьера, препятствующего в последующем переходу песка в глину, расположенную ниже (данный этап является необязательным, но весьма желательным).
  3. Организация песчаной подушки, заключающаяся в засыпке площадки щебнем с песком и утрамбовке их с помощью виброплиты или вручную. Чистый песок рекомендуется проливать и трамбовать слоями толщиной 10 см.
  4. Прокладка коммуникаций, таких, как водопровод, канализация и другие.
  5. Строительство бетонной подготовки. Подготовка представляет собой 10 см стяжку, отлитую из цементного раствора м-100 поверх песчаной подушки. Раствор готовится с применением сухих смесей, например пескобетона м300.
  6. На получившуюся бетонную плиту укладывается слой гидроизоляционных рулонных материалов, швы которых в обязательном порядке спаиваются при помощи пропановой горелки или паяльной лампы. Размер гидроизоляционного настила должен несколько превышать размер будущего фундамента, что позволит впоследствии завернуть вверх края настила, припаяв их к торцу плиты фундамента.
  7. Поверх гидроизоляции укладывается слой теплоизоляции, выполненной из экструдированного пенополистирола. Данный этап не является обязательным, однако в дальнейшем он обеспечит теплый пол цокольного этажа и существенную экономию средств, затрачиваемых на отопление жилища.
  8. На «бутерброд», сформированный слоями песка, пескобетона, гидроизола и утеплителя монтируется каркас из арматуры. Данный каркас представляет собой две сетки из 12-16 мм прутьев, с размером клетки приблизительно 20х20-30х30 см. Первая сетка устанавливается в нижней части строящегося фундамента (на расстоянии 5 см. от пенополистирола), вторая – в верхней (на 5 см. ниже верхней плоскости будущего фундамента).
  9. По завершению указанных этапов по периметру плиты устанавливается опалубка и хорошо закрепляется (давление бетона очень велико!).
  10. Производится заливка бетона с утрамбовкой его вручную или с помощью глубинных вибраторов.
  11. После уплотнения поверхность бетона в форме тщательно выравнивается и заглаживается.
  12. Залитая плита закрывается плёнкой, чтобы не допустить преждевременного высыхания и затем отстаивается до набора расчетной крепости (3-4 недели) c ежедневным увлажнением водой в первую неделю.
  13. После того, как бетон окрепнет, запас гидроизоляции по краям заворачивают наверх и припаивают горелкой к торцам плиты (или обрабатывают полимерной гидроизоляцией, если используется она).

Толщина плитного фундамент

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.



Особенности расчета толщины плитного фундамента

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • промежуток между арматурными сетками;
  • толщина бетонного слоя над верхней и под нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.



Зачем измерять толщину плитного фундамента

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

  • периметр (длину всех сторон) основания;
  • площадь плиты, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузку на почву;
  • диаметр арматуры в сетке;
  • диаметр вертикальных прутьев арматуры;
  • размер ячейки сетки;
  • нахлест арматуры;
  • общую длину арматурных прутьев;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.



Подушка под плитный фундамент: определяем толщину

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.



Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Читайте также:

Фундаменты из бетона, блоков и плит

Фото :creteworkz.com

При строительстве дома используются два основных типа фундаментов: фундамент перекрытия или фундамент ниже уровня земли с плитой подвала. Климат, включая высокий уровень грунтовых вод, морозы, суровые зимы и уязвимость перед штормовыми нагонами и сильными ветрами, будет определять, какой фундамент будет выбран — плиточный или ниже уровня земли.

Залитые и блочные фундаменты опираются на бетонные опоры или залитые подушки, служащие основанием для стен.Фундаменты сооружаются в траншеях, вырытых ниже уровня цокольного этажа. Эти траншеи шире и длиннее, чем стены, которые они поддерживают, и действуют как ножки, распределяя вес стены и конструкции над ней. Подножки обеспечивают прочную поверхность, препятствующую погружению или смещению в землю или субстрат. Глубина траншеи составляет от шести дюймов до трех футов, в зависимости от размера здания и характеристик почвы.

Наливные бетонные стены

Наливной бетон более популярен для строительства подвалов, чем блочный, потому что он является бесшовным и сопротивляется проникновению воды.При заливке цельного фундамента алюминиевые или изолированные стеновые опалубки кладут на опоры, скрепляют вместе и поддерживают для сохранения своей формы во время заливки бетона.

После того, как формы установлены, арматурный стержень размещается вертикально внутри канала стены для поддержки и добавления дополнительной прочности бетонной стене после удаления форм. Затем в форму заливают бетон, чтобы сформировать стены.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Бетонные стены должны создаваться непрерывной заливкой, чтобы обеспечить хорошее сцепление и избежать растрескивания швов в местах, где уже застыл первый слой бетона.

Цемент можно залить на место с помощью автобетоносмесителя или выгрузить по желобу автобетоносмесителя, если он может подойти достаточно близко к фундаменту. Время установки зависит от используемого раствора, времени года, тепла и влажности. Временные формы обычно снимаются через неделю, когда бетон достаточно затвердевает, чтобы поддерживать себя.Бетон будет продолжать затвердевать и выделять влагу гораздо дольше. При использовании утепленных бетонных форм они остаются на месте и утепляют жилище.

Армированные блоки и бетонные стены

В блочном фундаменте используются шлакоблоки (8 x 8 x 16 дюймов), которые накладываются друг на друга и цементируются на месте с помощью раствора. Процесс начинается на опоре, и каждый ряд формирует свой собственный путь. Затем блоки армируются арматурой, которая помещается вертикально в отверстия или ячейки и заполняется бетоном.

Блочные стены также могут использоваться для формирования стенок ствола, которые поддерживают перекрытие наверху. При строительстве стволовых стен ряды блоков на опорах устанавливаются ниже уровня земли и армируются арматурой перед непрерывной заливкой бетона для получения бесшовной цельной плиты. Фундамент из плит стебля и стены предотвращает проникновение воды и отделение плиты от основания, которое может быть вызвано подъемом или гидростатическим давлением.

Наливные и блочные фундаменты армированы арматурой. В случае наливных стен в раствор вставляется карандашный вибратор, чтобы привести бетон на место и убедиться, что в стене не осталось воздушных карманов или пустот.

Отделка цокольного этажа

При строительстве плиточного фундамента заливка бетона происходит после того, как опоры установлены, но до возведения стен. Грязь уплотняется и засыпается гравием от четырех до шести дюймов. Обычно полиэтиленовый лист толщиной шесть мил обеспечивает пароизоляцию между почвой и плитой. Поверх пароизоляции идет двухдюймовый слой песка, за которым следует сетка из проволочной сетки размером 6 × 6 дюймов, которая укрепляет бетон. Если будет использоваться теплый пол с подогревом, пластиковая трубка помещается поверх проволочной сетки.После того, как трубопровод испытан давлением, заливается бетонная плита от четырех до шести дюймов.

При строительстве с заливными стенами цокольный этаж подготавливается так, как если бы это был плиточный пол, часто бетонный пол заливается после того, как верхние этажи уложены и крыша, окна и двери установлены.

Подвальные водостоки и трубопроводы должны быть обработаны шероховатостью перед заливкой. Как и плиточный пол, цокольный этаж будет выложен шестидюймовым слоем заполнителя, за которым последует пароизоляция из полиэтилена толщиной шесть мил.Поверх пароизоляции может быть нанесен пенопласт толщиной от одного до двух дюймов для изоляции и дополнительной гидроизоляции. Далее идет проволочная сетка для обеспечения прочности конструкции, а гибкие трубки устанавливаются на место, если используется внутрипольное отопление. Наконец, сверху заливается бетон и разравнивается стяжкой.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Взгляд на различные типы жилищных фондов

3.Фонд Crawl Space

Еще один из наиболее популярных типов фундаментов — это подъезд . Как следует из названия, дома с фундаментом для подполья строятся на небольших конструкциях, которые, по сути, действуют как миниатюрные подвалы. Пространства для обхода обычно используются, когда почва труднопроходима. Вообще говоря, пространство для лазания не превышает трех или четырех футов в высоту, а бетонные столбы размещаются по периметру, чтобы поддерживать вышеупомянутую конструкцию.

Плюсы фонда Crawl Space

Подземное пространство , возможно, является одним из самых прочных фундаментов в районах с высоким уровнем грунтовых вод. Подземное пространство обеспечивает лучшую защиту от воды и рыхлой почвы, одновременно обеспечивая лучший поток воздуха под домом в жаркие месяцы. Ползунки также можно использовать для хранения уличных вещей.

Минусы фонда Crawl Space

Хорошая вентиляция, которую обеспечивает ползун в летние месяцы, превращается в отрицательную в холодные месяцы, что немного затрудняет обогрев дома. Кроме того, застойная вода и влага могут застрять в пространстве для обхода и вызвать проблемы со здоровьем.А если подполье не изолировано и не запечатано, возможно, у вас возникнут проблемы.

4. Фундамент пирса

Последний тип фундамента, который мы рассмотрим, — это фундамент для опор . Фундамент пирса строится с использованием небольших круглых или квадратных бетонных подушек, которые расположены в стратегических точках по внешнему периметру дома. Эти подушки вставляются и закрепляются в земле с помощью обработанных деревянных столбов или стальных стержней. Эти стойки или стержни затем подключаются к дому для поддержки.

Плюсы Фонда Пирса

Фундаменты опор идеально подходят для земельных участков, на которых сложно заложить традиционный фундамент. Хотя это не всегда первый выбор, фундамент для пирса — одно из самых прочных и долговечных решений. Он обеспечивает отличную поддержку и не имеет некоторых потенциальных недостатков, связанных с подвалами и подпольями.

Минусы фундамента для пирса

Пожалуй, самый большой недостаток фундамента опоры — это стоимость.Хотя фундамент для пирса может быть хорошей идеей для небольших навесов и отдельно стоящих построек, строительство дома на земле почти всегда обходится дороже. Если вы покупаете дом с фундаментом для пирса, будьте осторожны. Фундамент пирса часто приводит к скрипу и провисанию пола, а также к симптомам, связанным с плохой вентиляцией.

Свяжитесь с Edens Structural Solutions сегодня

В Edens Structural Solutions мы специализируемся на ремонте фундаментов в Оклахоме, Техасе, Арканзасе, Миссури и Канзасе. Если у вас возникли проблемы с бетонной плитой, подвалом, канализацией или чем-то еще, мы можем помочь. Обладая более чем 30-летним опытом выравнивания и ремонта фундаментов, мы — команда, на которую вы можете положиться в том, чтобы с первого раза выполнить работу правильно. Чтобы получить бесплатную консультацию , не стесняйтесь обращаться к нам сегодня!

Защищенные от мороза фундаменты мелкого заложения — хорошее жилищное строительство

Основания большинства фундаментов располагаются ниже глубины промерзания. В более холодных районах Соединенных Штатов это может означать земляные работы и заливка бетона на 4 фута.или более ниже уровня. Однако если вокруг фундамента будет достаточно теплоизоляции из жесткого пенопласта, почва под домом будет достаточно теплой, чтобы можно было провести неглубоких выемок , глубина которых может составлять всего 12 или 16 дюймов, даже в северных районах. .

Так называемые неглубокие фундаменты, защищенные от замерзания, обычно состоят из монолитной плиты (с толстыми краями), обернутой вертикальной и горизонтальной изоляцией из жесткого пенопласта. Хотя Международный жилищный кодекс (IRC) не требует, чтобы неглубокий фундамент имел изоляцию под плитой, исключать изоляцию подслоя — не лучшая идея.В конце концов, чем больше утеплителя под плитой, тем меньше тепла будет уходить из вашего дома в почву под ним.

Эти неглубокие фундаменты не зависят от утечки тепла из здания, чтобы поддерживать почву в тепле. Вместо этого горизонтальные изолирующие крылья, выходящие наружу от нижнего края плиты, помогают сохранить естественное тепло земли.

Для утепления защищенного от мороза неглубокого фундамента можно использовать изоляцию из экструдированного полистирола (XPS) или более плотного пенополистирола (EPS).Чтобы учесть возможное ухудшение характеристик пенопластовой изоляции, которая остается скрытой в течение многих лет, проектировщики «занижают» предполагаемое значение R XPS с его номинальной стоимости R-5 на дюйм до R-4,5 на дюйм. Потребность зависит от индекса замораживания воздуха в вашем регионе. По совпадению, из-за существующих требований энергетического кодекса вы, возможно, уже достаточно изолируете фундаментные стены, чтобы достичь необходимого значения R для неглубокого фундамента.

Допустим, вы строите защищенный от мороза неглубокий фундамент в городе Миннесота с индексом замерзания воздуха 2500.В соответствии с требованиями норм для защищенных от замерзания фундаментов мелкого заложения, приведенными в таблице R403.3 IRC, минимальное значение R вертикальной изоляции по периметру плиты составляет R-6,7 (около 1-1 / 2 дюйма XPS). ). По иронии судьбы энергетический раздел IRC, который применяется ко всем типам плит, а не только к тем, которые защищены от замерзания, требует большей изоляции краев плиты, R-10, для плит, обычно возводимых с опорами на всю глубину в этой климатической зоне. .

Значение R для изоляции горизонтального крыла в этом примере равно R-4.9. В таблице R403.3 также указаны минимальная ширина и конфигурация крыльев.

Теперь, когда минимальные требования энергетического кодекса для теплоизоляции плит превзошли проектные требования для защищенного от замерзания неглубокого фундамента, грань между «традиционным» фундаментным фундаментом из плит и неглубоким фундаментом с защитой от замерзания стерлась. В результате практически любую монолитную плиту, соответствующую требованиям энергетического кодекса, можно превратить в защищенный от мороза неглубокий фундамент, добавив необходимую изоляцию крыла.

Для получения дополнительной информации см. «Пересмотренное руководство строителя по защищенным от замерзания мелким фундаментам».

Требования Кодекса

определяют, сколько изоляции необходимо использовать в защищенном от мороза неглубоком фундаменте. Однако строители высокопроизводительных домов, вероятно, предпочтут гораздо более высокие значения R под плитой. Например, чтобы соответствовать требованиям энергоэффективности в зданиях пассивных домов, проектировщики часто устанавливают гораздо больше внутренней изоляции, чем требуется по нормам. В этом доме плита была изолирована по R-50, что в пять раз больше, чем требуется IRC.

Плюсы и несколько замечаний

Защищенные от замерзания фундаменты мелкого заложения имеют ряд преимуществ по сравнению с обычными фундаментами:

  • Они требуют меньше земляных работ, поэтому требуется меньшее оборудование и меньше рабочей силы.
  • Расход бетона меньше.
  • Монолитные плиты формуются и заливаются за один раз, что ускоряет график работ.
  • Согласно исследованию Исследовательского центра NAHB (ныне Home Innovation Research Labs ), они обычно стоят на 15–21% меньше, чем обычный фонд.

Защищенные от замерзания фундаменты мелкого заложения, однако, не имеют смысла везде.

  • Если вы живете там, где морозы и без того малы, не ожидайте никакой экономии в рабочей силе или материалах, хотя утепленный фундамент может позже сэкономить доллары на электроэнергию.
  • Защищенные от мороза неглубокие фундаменты не подходят для участков с крутым уклоном или участков с вечной мерзлотой.
  • В районах, которые сильно заражены термитами, включая юго-восток Соединенных Штатов и большую часть Калифорнии, использование низкокачественной изоляции из жесткого пенопласта не всегда является хорошей идеей.
  • Многолетние растения с глубокими корнями нельзя высаживать выше неглубоких утеплителей крыльев, окружающих дом.
  • Вышеприведенные части вертикальной вспененной изоляции должны быть защищены прочным отделочным материалом, например Protecto Wrap, Protecto Bond или штукатуркой на металлической или стекловолоконной планке.

Поскольку наиболее жесткая изоляция имеет ширину 24 или 48 дюймов, имеет смысл спроектировать защищенный от мороза неглубокий фундамент глубиной 24 дюйма по периметру и 16 дюймов.ниже уровня и на 8 дюймов выше уровня.

Наконечник строителя

Монолитно-плитный фундамент требует траншеи по периметру. Если перед заливкой внутри опалубки устанавливается вертикальная изоляция, траншея и пенопласт могут выступать в качестве нижней части опалубки.

Индекс замерзания воздуха определяет значение R

Для расчета необходимого R-значения пенопласта, необходимого для защищенного от мороза неглубокого фундамента, большинство проектировщиков ищут индекс замерзания воздуха для области, в которой они строят. Чем выше показатель, тем холоднее климат. Рекомендации по проектированию защищенных от замерзания фундаментов мелкого заложения можно найти в публикации Американского общества инженеров-строителей « Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения » (ASCE 32-01). Однако большинству застройщиков жилых домов, вероятно, будет легче следовать предписывающим требованиям для этих фундаментов, изложенным в разделе R403.3 IRC, также показанном здесь.

Подробнее о изоляционных фундаментах:

Обзор изоляции фундамента из жесткой минеральной ваты — Огнеупорная, устойчивая к насекомым и способная быстро отводить воду, минеральная вата представляет собой реальную конкуренцию экструдированному полистиролу.

Изоляция плиты на ровном фундаменте — В зависимости от вашего местоположения вам может потребоваться изоляция из жесткого пенопласта под и вокруг краев плиты.

Прочный, хорошо изолированный фундамент — Фундамент из изоляционных бетонных опалубок — это просто билет для проекта FHB House.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Запустить слайд-шоу

3 самых распространенных фонда дома: плюсы и минусы

По определению, фундамент дома — это несущая часть конструкции, обычно возводимая под землей.

Как минимум, любой фонд должен хорошо выполнять три задачи:

  1. Поддержка структуры выше
  2. Не допускать попадания грунтовых вод
  3. Действует как барьер для воды и почвенного пара

Вот и все. Но, как и все в домостроении, у вас есть выбор.

К счастью, эти варианты довольно просты, а их относительные преимущества и недостатки совершенно очевидны.

И хотя решение о том, какой тип фундамента подойдет вам, — не самая увлекательная часть планирования строительства, это, несомненно, один из самых важных (и самых первых) шагов.

Для систематизации этой статьи мы обсудим три типа фундаментов, с которыми вы, скорее всего, столкнетесь на этом рынке, начиная с самого дешевого — фундамента из бетонных плит.

1. Фундамент из бетонных плит

Бетонная плита — один из наиболее распространенных типов фундаментов дома, требующий наименьшей подготовки для начала строительства.

Установка проста по сравнению с другими типами фундаментов, что делает фундамент из плит популярным среди домовладельцев благодаря своей относительно невысокой цене.

Как и все фундаменты, плита начинается с бетонного основания, залитого на 24 дюйма ниже предполагаемого уровня отделки. После заливки нижних колонтитулов поверх нижних колонтитулов укладывается как минимум два слоя бетонного блока. После того, как блоки уложены, монтируются все внутренние трубопроводы. Затем добавляется каменный наполнитель, а сверху заливается четыре дюйма бетона.

На фото: Тот же дом с плиточным фундаментом после заливки нижних колонтитулов и укладки блоков. На этом этапе он готов к прокладке водопровода, добавлен полный камень, а затем залит бетон.

Преимущества фундамента из бетонных плит

  • Цена : Как правило, фундамент из плит — ваш самый дешевый вариант, когда дело доходит до фундамента, отличный выбор, если бюджет ограничен.
  • Низкие затраты на обслуживание : Из всех типов фундаментов плиты требуют наименьшего количества обслуживания, что увеличивает их стоимость.

Недостатки фундамента из бетонных плит

  • Потенциально дорогостоящий ремонт : Сантехнические системы заглублены НИЖЕ плиты, что делает ремонт фундамента дорогостоящим, так как вам придется сначала пробить бетонную плиту, чтобы добраться до трубопровода.Однако с новыми технологиями, такими как водопроводные системы Pex, которые все чаще используются строителями, необходимость доступа под перекрытием в конечном итоге гораздо менее вероятна, чем в прошлом.
  • Плохая погода : Плиты обеспечивают минимальную защиту вашего дома от штормов и других неблагоприятных погодных явлений.

Еще одна важная вещь :

Как и любой фундамент, строители всегда должны обеспечивать надлежащий дренаж вдали от конструкции, чтобы гарантировать защиту от влаги и повреждений, вызванных стоком.

2. Фонд Crawl Space

Дома с фундаментом для подполья возвышаются на несколько футов над землей. Подобно плите, заливается фундамент, затем кладутся блоки, чтобы создать фундамент для поддержки стен конструкции.

Постройка фундамента в подвальном помещении позволит сэкономить на стоимости по сравнению с подвалом, но не обязательно по времени, поскольку на их строительство уходит примерно столько же времени, что и на строительство полного фундамента подвала.

Преимущества фундамента для ползания

  • Доступные утилиты : устраняет самый большой недостаток плиты, пространство для обхода облегчает доступ к проводке, трубопроводам и воздуховодам в вашем доме, что упрощает ремонт и будущие обновления.
  • Теплые полы : в отличие от плиточного фундамента, первый этаж дома, построенного на подполье, не будет ощущаться, как будто он построен на бетоне. Фактически, полы, как правило, теплее, потому что пространство для подполья кондиционировано.

Недостатки фундамента для ползания

  • Склонен к влаге : Даже с установкой новейших пароизоляционных материалов в пространствах для подполья все еще возможно поддерживать рост плесени и грибка. По этой причине вам нужно следить за своим пространством для сканирования.В случае Reinbrecht Homes наши кондиционированные рабочие пространства еще больше помогают решить проблемы с влажностью.
  • Слабая защита от штормов : Подобно плиточному фундаменту, подлоги предлагают структуре вашего дома практически полную защиту от неблагоприятных погодных условий.

Еще одна важная вещь :

Крайне важно изолировать внешние стены вашего подвального помещения.
Чтобы узнать, подходит ли пространство для сканирования для вашего нового дома, загрузите наше руководство по фондам.

3. Цокольный фундамент

Подвал, буквально, это дыра высотой восемь футов (или глубже), которая заканчивается в бетонной плите.

Долгое время стены подвалов возводили из шлакоблоков. В результате они были подвержены структурным сбоям и утечкам по мере старения.

В наши дни, и особенно в Reinbrecht Homes, все они построены с использованием залитых бетонных стен , что практически устранило большинство проблем фундамента, связанных с структурной целостностью и проницаемостью влаги.

Подвалы отлично подходят для анкеровки собственности к земле и расширения фундамента ниже линии промерзания, что помогает сохранить целостность фундамента с течением времени.

Преимущества фундамента подвала

    • Больше, дешевые квадратные метры : Возможно, самым большим преимуществом фундамента подвала является дополнительная площадь в квадратных футах — и при гораздо более низкой стоимости квадратного метра, чем в других частях дома.
    • Сезонное жилое пространство : Отлично подходит для домов с меньшей площадью, добавление готового подвала создает энергоэффективные жилые помещения, которые хорошо сочетаются со сменой времен года, сохраняя тепло зимой и прохладу летом.
    • Легкий доступ для ремонта : Само собой разумеется, что техникам проще (и дешевле) ремонтировать коммунальные системы в вашем доме стоя , а не ползать по полу или копаться в плите.
    • Storm Protection : Для вас, жителей, а также для вашего дома.Подвалы служат отличным убежищем от худшего, что мать-природа может вам бросить, и в то же время служат надежным якорем для вашего дома.

Недостатки фундамента подвала

    • Повышенная стоимость фундамента : Подвал по понятным причинам является самым дорогим типом фундамента из трех упомянутых здесь — тем более, если вы решите закончить это пространство. Даже в этом случае готовая площадь подвала, скорее всего, будет самой дешевой во всем вашем доме.
    • Потенциальное затопление : Без водоотливного насоса вы можете получить затопленный подвал. Для борьбы с наводнением (и практически полного устранения угрозы) мы рекомендуем резервные батареи, генераторы или резервные источники воды. Однако во всех случаях лучший сценарий предотвращения потенциального наводнения — обеспечение естественного пути дренажа.
    • Отсутствие естественного света : если вы превращаете подвал в жилое пространство, а это НЕ прогулка, вам, возможно, придется найти творческие способы внести немного света в пространство.Опять же, это не проблема с подвальными помещениями.

На фото: подвал с выходом сразу после заливки пола.

Что такое фундамент из сборных плит?

Фундаменты из фальш-плит устойчивы к влаге, устойчивы к суровым погодным условиям и идеально подходят для прибрежных участков. Помещение для подполья и фундамент из плит, приподнятые фундаменты из плит имеют базовую конструкцию с опорами по периметру. Интерьер заполняется камнями, а затем конструкция покрывается бетоном.

Какой тип фундамента дома даст вам дом, который вы хотите, по разумной цене?

Стоит отметить, что если они построены правильно, не существует типа фундамента, который «выдерживал бы» лучше других с точки зрения долговечности. Технически не существует «самого прочного» фундамента.

Точно так же, помимо топографии вашего участка, на самом деле нет серьезных причин выбирать один из них, исходя из географии или типа почвы.

Решение о том, какой фундамент использовать в новом доме, зависит от личных предпочтений и бюджета.

Чтобы узнать больше, прочитайте наше подробное иллюстрированное руководство по фондам.

Узнайте обо всех функциях, которые входят в стандартную комплектацию полу-нестандартного дома, в нашем руководстве по стандартам.

Посмотреть наши недавние проекты

Просмотрите наше портфолио домашних фотографий.

Посмотреть галерею проекта

Бетонных домов на побережье

Тед Кушман

Используя специально разработанные наборы съемных алюминиевых опалубок, бригады Security Building Group могут формировать и заливать дома на пляже по этажам, включая стены и перекрытия.

Более жесткие строительные нормы и правила для прибрежных районов побудили строителей клюшек укреплять конструкции, используя конструкционные пиломатериалы, конструкционные деревянные панели, улучшенные графики крепления, а также прочную прижимную и соединительную арматуру.

Но есть предел тому, что вы можете сделать с помощью дерева. Если вы хотите противостоять самым грубым вещам, которые может бросить в вас ураган, вам будет трудно победить железобетон. Ураган «Катрина» убедительно доказал это: в 350 футах от берега в Пассе Кристиан, штат Миссисипи. , частично завершенный бетонный дом на опорах из литого бетона, принадлежащий и построенный инженером-строителем Скоттом Сандбергом, был единственным зданием, уцелевшим после того, как штормовой нагон очистил прилегающую территорию от зданий (рис. 1).

РИСУНОК 1. Этот дом из литого бетона в Пассе Кристиан, штат Миссисипи, пережил штормовую волну, вызванную ураганом Катрина, в то время как все остальные деревянные дома в окрестностях были снесены с лица земли. Урок побудил некоторых покупателей жилья на побережье Миссисипи сделать выбор в пользу надземных бетонных домов, несмотря на более высокую стоимость строительства.

«Этот дом в Сандберге — дань прочности бетонной конструкции», — говорит Дэйв Пфанмиллер, руководитель компании Security Building Group (www.securitybuildinggroup.com) из Галфпорта, штат Миссисипи, строительной компании по индивидуальному заказу. И это не единственный пример. «Вверх и вниз по побережью Миссисипи после шторма уцелели только железобетонные конструкции, — говорит Пфанмиллер. «Стальные каркасные конструкции перекручивались и гнулись, и, конечно же, деревянных конструкций просто не было.»

Компания Пфанмиллера строит бетонные дома, которые, как и резиденция Сундберг, выдержат ветры и штормовые волны сильного урагана и при этом останутся прочными. Его секрет — это система формования алюминиевого бетона (рис. 2). В его домах 4-дюймовые железобетонные стены и 6-дюймовые плиты перекрытия. В районе Галфпорта полдюжины его бетонных домов, а на чертежной доске еще больше.

РИСУНОК 2. После того, как первая возвышенная плита установлена, бригады могут добавить еще до трех занятых этажей в последовательные монолитные заливки, используя систему алюминиевых опалубок Wall Ties (вверху). Обратите внимание на изоляцию из пенопласта (которая еще не закрыта на данном этапе), которая накладывается на внешние формы перед заливкой и остается на месте после снятия форм. Скатные крыши имеют деревянную стропильную конструкцию поверх основного плоского бетонного ящика (внизу).

Формы, которые использует Pfanmiller, производятся компанией Wall Ties and Forms, Inc. из Канзас-Сити.(www.wallties.com). Хотя они похожи по концепции на стандартные бетонные формы, они немного сложнее. Во-первых, система Wall Ties позволяет строителю интегрировать изоляцию из жесткого пенопласта R-10 толщиной 2 дюйма во внешние стены либо на внешней стороне, либо в центре массы стены. Она также включает в себя набор аксессуаров для формирования до поддерживаемого пола палубы в то же время, как наружные стены и внутренние перегородки. За один прием можно вылить всю историю, включая кабелепровод, оконные и дверные проемы, а также проходы для механических систем.

Pfanmiller может построить до трех жилых этажей над уровнем открытого грунта. Этот процесс занимает от пяти до семи дней на каждый этаж, включая установку форм, заливку бетона и время для его застывания.

Стоимость для покупателя на 15% или 20% больше, чем у дома аналогичного размера с деревянным каркасом. «Я буду честен с вами, для этого нужен особый покупатель, потому что они будут платить больше, — признает Пфанмиллер. «Вам нужен покупатель, который ценит долговечность конструкции и ценит меньшую страховку и экономию энергии.»

У Пфанмиллера не было проблем с поиском этих покупателей в нише домов по индивидуальному заказу, но он считает, что может быть более широкий рынок для бетонных домов среди производственных строителей, которые могут использовать эффективность труда для снижения затрат. В качестве примера он указывает на Мексику, где в последние годы были построены тысячи единиц базового доступного жилья для рабочей силы с использованием форм, точно таких же, как и те, которыми он владеет.

Специальная смесь

Что касается нестандартного рынка, Пфанмиллер работал со своим другом Куртом Филдсом из Tri-City Contractors в Роли, штат Нью-Йорк.C., чтобы придумать подход, достаточно гибкий для создания одноразовых домов. Их решение сочетает в себе простые методы производства стен подвала с производственными технологиями, используемыми в коммерческом бетонном строительстве.

Например, сваи глубокого фундамента обычно изготавливаются из древесины, обработанной под давлением, потому что легко найти местных подрядчиков для выполнения этой работы. После забивки свай собственная бригада Pfanmiller строит деревянные опалубки и связывает каркасы из стальной арматуры для создания сетки из бетонных балок — опять же, типичный метод фундамента жилых домов (рис. 3).

РИСУНОК 3. В надземном фундаменте используются как коммерческие, так и жилые методы. Профильные балки формируются из дерева и армируются арматурой, как указано инженером проекта (вверху слева). Вертикальная арматура размещается для соединения балок фундамента с колоннами. После заливки балок формируются армированные колонны и заливаются обычные формы стен подвала.Арендованная коммерческая система опалубки предназначена для поддержки приподнятого перекрытия первого этажа (вверху справа), а бригады формируют перекрытие из фанеры (в центре). Затем укладывается изоляция пола, арматура, кабелепровод, заглушки для проходов в перекрытии и доставляется бетон (внизу).

Опоры (или «колонны»), которые будут поднимать настил первого этажа дома, формируются на вершине балок. Затем настил первого этажа формируется из фанеры, поддерживаемой арендованным опорным оборудованием. Опора перекрытия включает в себя все регулируемые винтовые домкраты, стальные балки, кронштейны и распорки, необходимые для временной поддержки фанерной опалубки и свежеуложенного бетона до тех пор, пока армированная плита не успеет застыть.Крепление — это коммерческая строительная техника, но на большинстве местных рынков есть поставщики.

Для жилых этажей над первой надземной плитой — «жилищных лифтов» — Pfanmiller полагается на систему Wall Ties.

Подъемники жилищные

Pfanmiller и Fields были одними из первых подрядчиков, использовавших алюминиевые формы Wall Ties. «Я думаю, что у нас есть второй набор панелей для жилья, которые построили Wall Ties», — говорит Пфанмиллер. В системе используются прочные стеновые панели шириной 2 фута с дополнительным усилением, чтобы исключить изгиб (или «наволочку»), который обычно возникает при многократном использовании и износе обычных подвальных конструкций.«Наши формы дают нам гладкую плоскую стену, с которой нам не придется возиться во время отделочных работ», — объясняет Пфанмиллер.

Чтобы составить историю, бригада сначала устанавливает формы для внешних стен (рис. 4). Они наносят слой жесткого пенопласта толщиной 2 дюйма на внутреннюю поверхность форм, а также специальные стяжки, которые плотно удерживают пену на месте. Затем бригада вырезает дверные и оконные проемы и прикручивает оконные и дверные заклепки из обработанного дерева к внешним формам.(Дополнительные винты устанавливаются по бокам блокоутов, так что при укладке бетона винты будут фиксировать деревянный каркас на бетонной стене.) Затем кладется и привязывается арматурный стержень, устанавливаются пластиковый кабелепровод и электрические коробки. Наконец, возводятся опалубки внутренних стен.

РИСУНОК 4. Рабочие начинают формировать стены (крайний левый) для заливки «жилищного лифта». Обратите внимание на формы наружных стен, пенопласт, расширители форм, арматуру и блокировку дверей.Распределители фиксируют внутреннюю и внешнюю стеновые формы (слева) вместе и плотно прижимают пену к внешней поверхности. Пластиковые ленты для гвоздей фиксируются в прорези, проложенной в пену.

Внутренняя и внешняя формы расположены на расстоянии 6 дюймов друг от друга, поэтому в результате получается бетонная стена толщиной 4 дюйма с изоляцией снаружи здания на 2 дюйма.

Внутренние перегородки формируются таким же образом, но между формами составляет всего 4 дюйма, и никакой изоляции не требуется.

После того, как стены уложены, бригады устанавливают вспомогательные элементы, которые образуют переход от вертикальной стены к горизонтальному полу и поддерживают пол (Рисунок 5). К ним относятся:

• Внутренние бланки бухгалтерской книги. Они бывают с квадратными углами или профилированными для создания цельного карниза. Они прикрепляются к внутренней поверхности опалубки с помощью специальных забивных «защелок». Они также поддерживают края горизонтальных потолочных форм.

• Формы внешней крышки.Они шире, чем внутренние ригели, и используются для формирования краев потолочной плиты толщиной 6 дюймов.

• Опалубки перекрытий. Формы плит имеют ширину 3 фута и бывают длиной 4 фута, 5 футов или 6 футов, которые можно комбинировать вместе с опорами для балок для создания комнат разных размеров.

• Опорные балки. Они предназначены для поддержки системы формования плит и поставляются трех вариантов ширины — 4 дюйма, 6 дюймов или 8 дюймов — для обеспечения различных размеров помещения.

Рис. 5. Специальные формы крышек ригелей прикреплены к верхней части внутренних стенок (вверху). Опорные балки разной длины и ширины интегрируются с формами перекрытий, что позволяет использовать перекрытия различных размеров (слева). Бригады устанавливают опалубочные панели для перекрытий так, чтобы они простирались между опалубками и опорными балками (ниже), создавая опалубочную систему для монолитной заливки стен и перекрытий.

После того, как формовочная система установлена ​​и выровнена, плита второго этажа оснащается стальной арматурой, а также кабелепроводом для электропроводки и заглушками для проемов и проходов (Рисунок 6).Как и в случае плиты первого этажа и стен, этот процесс требует времени и осторожности. «Это требует тщательного планирования», — говорит Пфанмиллер. «Очень часто в жилищном строительстве у вас есть схематичный набор планов, и многие механические детали выясняются на лету. Но с этой системой мы должны знать, где находятся розетки, водопровод и тепловые магистрали. будет до того, как мы начнем «.

Рисунок 6. Подготовка опалубки перекрытий трудоемка и требовательна.Кабельный канал должен быть аккуратно уложен в плотный мат из тяжелой арматуры (слева). Блокут из обработанной древесины для регистра воздуховода имеет винты сзади, чтобы закрепить его на плите, и имеет фаску внизу, так что выступающий край дерева будет достаточно узким, чтобы фланец решетки мог прикрыть его. Фанерные заглушки на деревянных блоках поднимают их на достаточную высоту, чтобы использовать стяжку для отрыва свежей бетонной плиты.

Когда, наконец, происходит заливка, она идет быстро — и Пфанмиллер говорит, что поставщик бетона должен быть готов к тому, чтобы бетон не прерывался.«Нам абсолютно не нужны холодные стыки в стене», — объясняет он. (Холодный шов возникает, когда бетон в форме начинает схватываться и затвердевать до того, как рядом с ним будет помещен следующий подъем бетона, что может стать критическим слабым местом.) «Это может быть проблемой для некоторых компаний по производству товарных смесей, потому что, когда мы заказываем 50 ярдов, мы хотим, чтобы пять 10-ярдовых грузовиков вышли на улицу, прежде чем мы начнем заливку. Некоторые из них привыкли отправлять вам два или три грузовика, а затем возвращать первые два, но мы можем разгрузить 10 ярдов бетон за 15 минут, так что мы не можем дождаться, когда эти грузовики вернутся обратно.»

У этого поставщика есть свои преимущества. «Это также наш аргумент в пользу тех, кто занимается готовой смесью, и тех, кто занимается насосом. Мы говорим им, что если у нас будет заливка 50 ярдов — пять 10-ярдовых грузовиков — на 8:00 утра, у нас будет пять грузовики и насос выключаются к 9:00 ».

После заливки и застывания первого лифта корпуса формы можно разобрать и сложить на палубе, и можно приступить к формированию следующего этажа. Однако формы внешнего колпака с первого этажа остались на месте; они служат основанием для установки опалубки внешних стен следующего этажа.В остальном формирование и заливка второй или третьей занятой истории — это просто повторение фазы первой истории.

Крыши

Security Building Group любит заливать самый верхний потолок своего верхнего этажа плоской горизонтальной плитой. Это делает бетонную оболочку дома коробкой с плоским верхом. Если конструкция требует скатной крыши, Pfanmiller прикрепляет деревянные фермы к верхней части коробки (рис. 7). «Крыша — это просто архитектурный элемент с деревянным каркасом, который надежно прикручен к нашему бетонному ящику», — объясняет он.Фермы позволяют отводить дождевую воду из дома, а также могут содержать воздуховоды или оборудование HVAC. Но на самом деле они не являются частью структурной оболочки дома, и, в отличие от здания с деревянным каркасом, потеря крыши в результате сильного урагана не обязательно приведет к потере остальной структурной целостности дома — или даже к значительному повреждению водой внутренней отделки и содержимого.

Рисунок 7. Скатные ферменные крыши для бетонных домов устанавливаются на балки из обработанной древесины, прикрепленные к плоской вершине бетонного ящика.При необходимости на чердаке можно установить механическое оборудование, а чердачные этажи могут получить изоляцию из выдувного волокна для создания герметичной и хорошо изолированной крышки. Повреждение конструкции крыши во время сильного урагана не нарушает структурную целостность остальной части здания.

Не каждому покупателю нужна полная физическая безопасность, которую обеспечивает бетонная крышка. Пфанмиллер говорит: «Мы сделали несколько индивидуальных бетонных домов, владельцы которых решили по архитектурным причинам открыть потолок для свода.Все сводится к личным предпочтениям «.

Отделочные работы

После того, как бетонная оболочка залита и крыша прикручена болтами, предстоит еще многое сделать. Поверхности внутренних стен обычно покрываются штукатуркой или гипсокартоном (рис. 8). Pfanmiller не любит раздвигать и навешивать гипсокартон, потому что энергетическая выгода от тепловой массы бетонных стен оптимизируется, когда бетон находится в прямом контакте с занятым пространством. Несмотря на относительно скромный рейтинг R-10 у изоляции стен, Пфанмиллер говорит, что воздухонепроницаемость бетонной оболочки в сочетании с эффектом циклического нагрева массивных стен и полов заслужила ярлык Energy Star для многих его домов.

РИСУНОК 8. Балки из красного железа (вверху) позволяют создавать большие открытые пространства внутри домов. Рамки с деревянным каркасом (вверху) можно использовать для архитектурных деталей, а также для скрытия стали или воздуховодов. Штукатурка или гипсокартон (слева), нанесенный непосредственно на бетонные стены, оставляет тепловую массу бетона в контакте с занимаемым пространством.

Отделка может быть приклеена к бетонным поверхностям или установлена ​​с помощью просверленных или порошковых крепежных элементов.Внутренние архитектурные элементы, такие как подвесные потолки, часто используются для скрытия воздуховодов; они обрамлены деревом и прикреплены к бетонной стене или потолку с помощью креплений Tapcon (www.tapcon.com). Деревянный каркас также используется для лестниц и для ограждения стальных балок, используемых для увеличения пролета перекрытия из армированной плиты.

Наружная облицовка может быть любым обычным материалом. Пластиковые гвоздезабиватели, встроенные в изоляцию из жесткого пенопласта, так же хорошо удерживают винты для деревянного, винилового или фиброцементного сайдинга.Стальную лепную сетку можно прикрутить к тому же закладному пластику, а стену покрыть лепниной.

Когда закончено, бетонные дома Пфанмиллера не сильно отличаются, если вообще выглядят, от деревянных каркасных конструкций — если, конечно, этот конкретный пляж не подвергнется прямому удару от мощного урагана. Если это произойдет, разница обязательно будет заметна. ~

Тед Кушман занимается жилищным строительством и реконструкцией со своей базы в Беркшир-Хиллз в Массачусетсе.Фотографии Дэйва Пфанмиллера / Security Building Group, если не указано иное.

Сборные фундаментные панели | Журнал Concrete Construction

В то время как большинство подрядчиков по бетону предпочли бы залить бетонные фундаментные стены на месте, сборные железобетонные стены имеют некоторые особенности, которые делают этот метод привлекательным для владельцев зданий и строителей. Для подрядчиков по бетону установка или отливка сборных панелей может стать прибыльным дополнением к тому, что вы можете предложить своим клиентам.

Самые популярные сборные фундаментные стены представляют собой почти готовые панели с изоляцией и внутренними стойками, готовыми к установке гипсокартона. На стройплощадке сборные панели поднимаются намного быстрее, чем литые стены, в том числе построенные с использованием изоляционных бетонных опалубок (ICF). А поскольку на строительной площадке нет бетона, строительство может продолжаться практически в любую погоду, не беспокоясь о морозе или сырости. Монтаж сборных стен также проще, чем монолитное строительство или строительство ICF, и может выполняться низкоквалифицированными рабочими только с одним обученным руководителем.«Мы считаем, что это будущее жилых фондов», — говорит Джим Костелло из Superior Walls.

Утепленные панели бывают разных конфигураций, в зависимости от требований владельца. Наружная поверхность монолитной панели представляет собой бетон толщиной 2 дюйма со встроенными бетонными стойками глубиной 6 дюймов и усиленными связующими балками, сверху и снизу. Стандартные стеновые панели имеют коэффициент изоляции R-5 от 1 дюйма жесткой изоляции, прикрепленной к бетону между стойками. Более толстая изоляция может увеличить ее до R-21.Панели, производимые в контролируемых условиях на заводе по производству сборного железобетона, обычно имеют высоту от 8 до 10 футов и длину до 20 футов. Панели могут включать оконные или дверные проемы. Стандартных панелей нет; стены отливаются специально для каждого проекта, и каждая панель отливается вместе со своим соседом в точном соответствии.

Эта система позволяет создавать водонепроницаемые стены без трещин. Панели изготовлены из бетона под давлением 5000 фунтов на квадратный дюйм с низкой проницаемостью. Поскольку бетон заливается в заводских условиях, вся усадка имела место до возведения стен, поэтому панели практически никогда не растрескиваются при эксплуатации.Отделка веником является стандартной для внешней стороны панелей, хотя доступны и другие варианты отделки, включая имитацию текстуры кирпича или плитняка.

Без нижнего колонтитула

Основание для сборных фундаментных панелей — дробленый, утрамбованный гравий — фундамент не заливается. После раскопок кладут 4 дюйма ½-дюймового щебня и уплотняют с дренажной системой внизу. Эта база подходит для большинства почв и условий нагрузки. «При необходимости его можно спроектировать для работы с более тяжелыми грузами», — говорит Костелло.

Панели поставляются с завода на прицепе с А-образной рамой. Панели для типичного дома могут быть доставлены на двух или трех прицепах. Монтаж выполняется бригадой из трех или четырех рабочих, включая как минимум одного ведущего рабочего, который сертифицирован производителем. Для монтажа требуется автокран грузоподъемностью от 40 до 50 тонн, в зависимости от вылета, который расположен так, что большинство панелей можно разместить без перемещения крана. Панели поднимаются с помощью специальной стропы и спинки.

Первая панель размещается и закрепляется, затем выравнивается и наносится по вертикали с помощью лазера.Каждая панель имеет бетонное основание шириной 8 дюймов и аналогичную 8-дюймовую верхнюю часть для крепления подоконной плиты для деревянных стен и полов над уровнем земли. Вторая панель размещается рядом, образуя угол, который устраняет необходимость в распорках. Угловые стыки скошены, а продольные стыкуются. На стыки накладывается тройной валик герметика, и панели скрепляются болтами с помощью литых соединителей в верхней и нижней части панели. Панели для большинства домов можно легко разместить за один день.

После того, как все панели будут на месте, устанавливается пароизоляция и заливается 4-дюймовая плита подвала. Перед засыпкой необходимо уложить как плиту, так и балки перекрытия или фермы. Некоторые производители сборного железобетона также предлагают пустотелые бетонные доски для полов. Гидроизоляция, дренажные панели или и то, и другое наносится на внешнюю сторону панелей там, где это необходимо.

Выше

Precasters также поставляет панели для надземных стен. Система Thermomass представляет собой сэндвич-панель, которая состоит из бетона внутри и снаружи с жесткой внутренней изоляцией, и все они соединены волоконно-композитными соединителями.

Dukane Precast, Naperville, Ill., Производит то, что они называют двустенными панелями, предназначенными для использования для всего дома — стен, полов и даже настила крыши. Внутри и снаружи отлиты бетонные лыжи толщиной 2 3/8 дюйма, скрепленные проволочными фермами. В полости устанавливаются грубая электрика и сантехника, а пустоты заполняются пенопластом. Панели соединяются заполнением из высокопрочного раствора. Дукане утверждает, что дом среднего размера можно построить примерно за пять дней, хотя этому предшествует несколько недель планирования.

Надземные панели

Superior Walls практически не отличаются от стеновых панелей фундамента. С их помощью возводятся до трехэтажные конструкции (фундаментная стена и два уровня над уровнем земли). Панели могут быть разработаны с учетом любых архитектурных особенностей.

Базовая стоимость сборных фундаментных стен выше, чем у стандартной залитой стены, но они поставляются со всей изоляцией и внутренними стойками на своих местах, не учитывая другие преимущества быстрого возведения и низких затрат на рабочую силу.Учитывая все, «стены конкурентоспособны или даже опережают игру», — говорит Костелло. Superior Walls производятся на определенных территориях в восточной половине Соединенных Штатов лицензированными операторами.

Фундамент пирса — Здание из соломенных тюков

В фундаменте опор

используется сетка колонн для передачи строительных нагрузок вниз на опоры, которые опираются на незамерзшую почву. Колонны используются для поддержки системы настила деревянного пола, которая опирается на готовую поверхность.Этот тип фундамента, безусловно, наименее трудоемок для строительства с точки зрения материалов, рабочей силы и воздействия на стройплощадку, но он не используется для создания кондиционированного пространства под полом. Особое внимание следует уделить прокладке водопроводов в здании на фундаменте опоры, так как грунт под ним не защищает от замерзания.

Сообщение и лучевые конструкции может потребовать отдельный причал будет построен на собственной основе для каждой опорной должности из-за высоких точечных нагрузок, на колоннах каркаса.Там, где столбы размещаются вне каркаса дома — например, для опор крыльца или для создания широких свесов крыши — для каждой стойки обязательно потребуется своя опора. Вокруг таких опор можно залить неглубокую изолированную плиту на уровне грунта или использовать их для поддержки системы пола с деревянным каркасом.

Существует четыре основных типа опорных фундаментов:

• Колонны бетонные. Трубчатые бетонные формы, используемые для заливки опор, бывают самых разных размеров и обычно остаются на месте вокруг готовой колонны ниже

.

Уменьшение использования цемента по дизайну.В большинстве типичных фундаментов используется довольно много бетона. Плиты, морозостойкие стены и подвалы являются строительными нормами, и все они основаны на большом количестве бетона. Первым шагом к сокращению использования цемента является рассмотрение стилей фундаментов, которые требуют небольшого количества бетона или вообще не требуют его. Траншеи из щебня, мешки с песком, утрамбованные грунтовые шины, опоры и балки, натуральный камень, габионная корзина, винтовые опоры и штифтовые фундаменты, среди прочего, существуют как фундаменты с минимальным или нулевым использованием бетона.

Перед принятием решения о фундаменте необходимо тщательное исследование местных почвенных условий, имеющихся материалов и опыта, а также требований к конструкции, но если минимизация использования бетона будет оставаться приоритетом, можно будет оказать большое влияние.Практически всегда существует менее конкретный путь, чем действующие нормы.

К сожалению, многие строения из тюков используют наихудшую стратегию использования бетона: опоры на всю ширину тюков доходят до линии замерзания. При таком массовом использовании бетона сомнительно, компенсируют ли характеристики здания энергию, затраченную на обеспечение всего этого бетона.

Снижение уровня использования бетона в фундаментных плитах. Фундаменты из плит популярны для домов из тюков, но в них используется много бетона.Свойства бетона, которые делают его хорошей средой для плиточных полов (особенно с подогревом), можно получить с помощью более мягких материалов. Если использование бетона ограничивается ровной балкой под тюками, часть пола может быть создана из самана (земли), грунтового цемента (земля с содержанием цемента от пяти до десяти процентов), песчаных пластов (с кирпичом, плиткой или камнем поверх ) или даже лесозаготовки. Многие из этих материалов обладают хорошими тепловыми характеристиками и износостойкостью при гораздо меньшем воздействии на окружающую среду.

сорт. Некоторые формы труб можно приобрести с прикрепленным чехлом, который образует опору, а также колонну, за одну заливку.

• Колонны из бетонных блоков. Бетонные блоки можно соединять строительным раствором или укладывать на основание в сухом состоянии для создания колонн. Затем пустотелые блоки блоков заполняются бетоном, чтобы создать устойчивую колонну. Доступны блоки разных размеров и форм.

• Деревянные колонны. В качестве фундамента можно использовать тяжелые деревянные колонны, но необходимо уделить особое внимание защите древесины от гниения ниже уровня земли.Выбор устойчивых к гниению видов очень важен. Можно использовать обработанную под давлением древесину, креозот и другие консерванты. Обугливание поверхности деревянной колонны —

Снижение содержания цемента в бетоне

Земля, стабилизированная цементом. В некоторых ситуациях утрамбованная земля, которая была стабилизирована небольшим количеством цемента, может обеспечить адекватные структурные качества, чтобы заменить использование бетона. В местах, где конструкция с утрамбованным грунтом имеет распознавание кода, эта опция может быть легко реализована.Там, где утрамбованная земля все еще считается второстепенной, может быть сложно получить разрешения.

Зола-унос. Там, где требуется бетон, можно уменьшить фактическое содержание цемента для того же объема бетона. В последнее время большое внимание уделяется одному из таких вариантов — добавление угольной летучей золы в бетонные смеси. В качестве побочного продукта сжигания угля (в основном на электростанциях) летучая зола может заменить довольно высокий процент цемента и обеспечить бетон, по крайней мере, такой же прочный и стабильный.Это имеет двойную выгоду, заключающуюся в сокращении использования цемента и обеспечении рынка для отходов, которые часто отправляются на свалки в огромных количествах. Летучую золу можно получить у местного диспетчера по бетону и отправить вместе с вашим заказом. Зола рисовой шелухи также используется в качестве заменителя вяжущего в бетоне, хотя ее наличие не так распространено, как летучая зола.

Наполнители отходов. Существует множество продуктов, как коммерчески доступных, так и экспериментальных, в которых отходы добавляются в бетонные смеси для уменьшения необходимого объема.К ним относятся минерализованная древесная щепа, частицы переработанной пены и костра конопли. Эти добавки не только снижают общее содержание бетона, но и обладают дополнительным преимуществом, так как обеспечивают бетону значительно улучшенные изоляционные свойства и могут устранить необходимость в пенопласте низкого качества.

Автоклавный газобетон. В пенобетоне используется мельчайшая порция алюминиевой пасты в бетонной смеси для создания химической реакции, которая приводит к вспениванию бетонной смеси пузырьками водорода.

Менее традиционное, но очень эффективное средство защиты от гниения. Независимо от обработки древесина ниже сорта со временем гниет и требует замены.

• Колонны из утрамбованных грунтовых шин. Автомобильные шины, набитые землей, можно использовать для создания колонн для поддержки строительных нагрузок. Можно выбрать шины подходящего диаметра, которые могут не требовать отдельной опоры из-за их ширины. Шины необходимо защитить от ультрафиолетовых лучей выше уровня земли.

Есть два менее распространенных фундамента пирса, оба из которых используют очень минимальное количество материалов и оказывают очень небольшое влияние на строительную площадку.

• Фундаменты винтовых опор. Спиральные опоры — это в основном гигантские винты, которые вкручиваются в землю (их можно использовать в почве или твердых породах), чтобы обеспечить стабильное, защищенное от мороза основание для домов. Винтовые опоры должны быть установлены квалифицированными специалистами.

• Фундаменты штифтовые. Подобно винтовым опорам, за исключением того, что штативы с длинными тонкими металлическими штифтами вбиваются глубоко в землю, чтобы обеспечить опору для балки по периметру.

Неглубокие, защищенные от замерзания фундаментные плиты перекрытия

Фундамент на уровне грунта представляет собой монолитную бетонную подушку, которая предназначена для плавания по поверхности грунта на вашем участке.Земляные работы минимальны: необходимо удалить только верхний слой почвы — часть, которая поддерживает органические вещества. Толстая бетонная подушка действует как основание и поддерживает стены и пол здания.

увеличивает объем бетона на 66 процентов и создает продукт с хорошими тепловыми характеристиками (R-1,25 на дюйм). Автоклавный газобетон может быть изготовлен с очень высоким содержанием летучей золы и из цементно-известковой смеси для дальнейшего сокращения использования цемента. К сожалению, эти пенобетоны затвердевают под давлением при высоких температурах, что приводит к снижению энергозатрат, которые они исключают.Газобетон может быть в виде блоков или сборных конструкционных панелей. В обоих случаях потребность в дополнительных изоляционных материалах снижается или устраняется.

Другие преимущества ограниченного использования бетона. Бетон — относительно дорогой материал, и для его установки и отделки часто требуется значительная опалубка и ручной труд. Выбор вариантов фундамента с низким содержанием бетона может снизить стоимость здания без необходимости увеличения трудозатрат. Бетон — не очень щадящий материал, и неопытные строители часто находят опалубку и отделку на удивление сложными, а ошибки исправить нелегко.Многие из доступных вариантов подходят для использования строителями.

Приложив усилия, можно добиться успеха. Поскольку каждая тонна цемента создает тонну CO2, нетрудно подсчитать влияние, которое сокращение использования цемента в вашем здании может оказать на окружающую среду. Это сокращение выбросов CO2 на одну тонну на каждые 23 мешка цемента, который вы не используете! И эти цифры не учитывают загрязнения, возникающие при транспортировке, хранении и транспортировке цемента на ваш участок!

— Крис Мэгвуд

Версия этой статьи появилась в номере 38 журнала «Последняя соломинка» за 2002 год.

Фундаменты из плит уникальны. Попытки закрепить фундамент на грунте ниже линии промерзания не предпринимаются. В климатических условиях, когда существует опасность мороза, в фундаментных плитах используется изоляционное покрытие по периметру фундамента, чтобы предотвратить проникновение мороза в почву под плитой. Изоляционное покрытие выходит из фундамента чуть ниже уровня грунта и остается в земле при засыпке грунта. Для изоляции периметра практическое правило гласит, что на каждый фут промерзания, от которого требуется защита, требуется шесть дюймов изоляции.Изоляция должна быть специально разработана для применений ниже уровня земли.

Комбинации фундаментов

Вы не ограничены одним стилем фундамента для своего дома. Стили можно комбинировать в соответствии с вашими потребностями и условиями объекта. Фактически, возможно совместное использование лучших аспектов двух или более стилей. Найдите время, чтобы обдумать, как разные фундаменты будут соответствовать друг другу и

9.4: Плиточный фундамент должен быть хорошо изолирован вокруг и под ним, и перед заливкой должны быть размещены все технологические линии, трубопроводы и нагревательные трубы.

, и как они могут обеспечить подходящую платформу для стенок тюков, которые будут перекрывать их пересечение.

Основные соображения

Bale Specifics

Убедитесь, что вы спроектировали фундамент, который поднимает тюки достаточно высоко над уровнем земли, чтобы снег и дождь не соприкасались с основанием стены. В северном климате следует использовать высоту от 8 до 12 дюймов над уровнем земли. Строительные нормы и правила часто указывают определенную высоту над уровнем земли для любой отделки оштукатуренных стен, поэтому обязательно ознакомьтесь с правилами в вашем регионе.

Дополнения

Очень немногие дома остаются неизменными в течение своей жизни. Пристройки — обычное дело, и если вы начнете планировать что-то на раннем этапе, вы можете значительно облегчить эту работу для себя или для тех, кто владеет домом после вас. Подумайте, какие ориентации наиболее подходят для расширения, принимая во внимание ограничения участка, использование комнат, точки входа, условия освещения, форму крыши и конкретные планы, которые у вас могут быть на будущее — теплица, офис, тройня и т. Д. будущих фундаментов, если вы вставляете в фундамент арматурный стержень и / или анкерные болты или оставляете подходящие точки крепления в бетоне для дополнительного каркаса.Если планы относительно пристройки достаточно ясны, возможно, стоит потратить дополнительное время и деньги, чтобы построить фундамент сейчас.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
