Труба для буржуйки диаметр: видео-инструкция как сделать своими руками, диаметр, цена, фото

by Posted on

Содержание

видео-инструкция как сделать своими руками, диаметр, цена, фото

Несмотря на то, что сегодня для обогрева жилых и промышленных помещений используются современные отопительные приборы, такое изделие, как горизонтальная буржуйка из трубы или из бочки, например, не утратило актуальности.

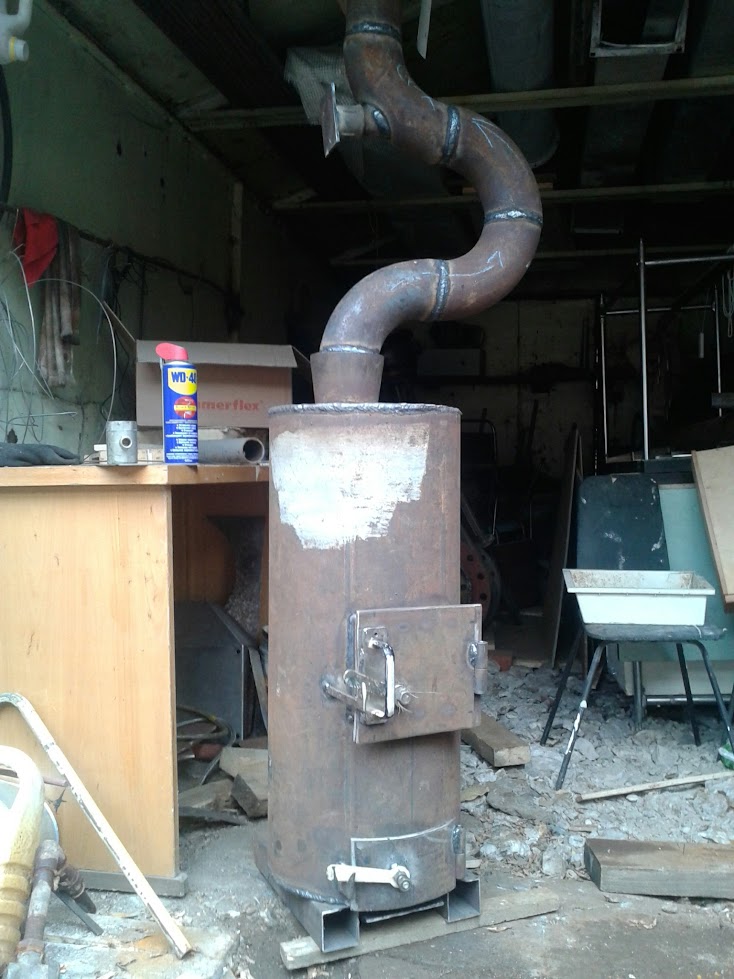

Фото стандартной буржуйки

Преимущества буржуйки

И это понятно, ведь печка такого типа обладает следующими преимуществами:

  1. Мобильностью. Устройство можно легко транспортировать и устанавливать там, где это нужно в конкретный момент.
  2. Компактностью. Небольшие габариты конструкции позволяют выделять под установку минимум пространства. Часто для этого требуется не более одного метра площади.
  3. Высоким уровнем КПД. То есть, попросту говоря – печка очень эффективно обогревает помещение.
  4. Ее себестоимость довольно низкая, благодаря тому, что цена всех элементов, которые нужны для сборки – очень доступная.

Обратите внимание!
Эффективность обогрева тут напрямую зависит от того, насколько хороший уровень теплоизоляции стен, потолка и т. п.
Если у вас ангар, обшитый профнастилом без применения утеплителей, то печь давать тепло возможно и будет, только вот топлива уйдет «вагон».
Поэтому помните, что организация отопления – это процесс комплексный.

Отопление буржуйкой производственного помещения

Большим преимуществом является и простота конструкции – сделать печь вполне реально самостоятельно, без привлечения специалистов.

Однако тут важно понимать, что хорошо работающая печка – это печь, в которой отвод дыма устроен правильно! То есть речь идет о том, что грамотно спроектированный дымоход является залогом безопасности, а также немаловажным условием для высокого КПД.

В этой статье мы вкратце рассмотрим, как делается буржуйка из трубы своими руками, а также из металлической бочки. Это самые популярные варианты ее монтажа. Кроме того разберемся подробно в таком важном моменте, как устройство вентканала.

Давайте сначала ознакомимся с примерной схемой конструкции.

Как устроена конструкция

Схема устройства печи

На самом деле все довольно просто. Печь состоит из нескольких элементов.

Название элемента:Назначение и особенности:
  1. Камера сгорания и решетка-колосник.
Внутрь камеры закладываются дрова, которые держаться на плоскости решетки. При этом сгоревшие мелкие частицы как бы проваливаются между прутьями решетки и попадают в «зольник».
  1. Зольный ящик.
Это своеобразная емкость, в которую попадает основная часть сгоревшей древесины.
  1. Дымоход.
Представляет собой прямую или изогнутую трубу, которая выходит напрямую на улицу или же подсоединяется к центральному вентиляционному каналу. Элемент нужен для вывода дыма, а также для регулировки мощности горения.

Как видите, система устроена действительно просто.

Стандартная печь собирается примерно по такой схеме:

  1. Берется металлическая бочка или труба. Дно цилиндра закрывается сталью.

Бочка для создания печи

  1. Посередине бочки делается надрез для крышки камеры сгорания. На уровне нижней линии крышки крепится решетка-колосник.

Решетка и дверца топочной камеры

  1. На плоскости металла, как бы между дном бочки и решеткой – делается отверстие для вставки зольного ящика.
  2. На отверстие для зольника крепится крышка – она также служит и поддувалом. То есть помогает регулировать мощность пламени.

Крышка поддувала и камеры сгорания

  1. Верх бочки закрывается стальной крышкой. В крышке проделывается круглое отверстие – оно нужно для того, чтобы в него затем вставилась труба для печки буржуйки.

Работа с крышкой

В общем-то, таков принцип сборки данного прибора.

Обратите внимание!
Буржуйка стандартного типа не предназначена для сжигания угля или пеллет!
Если «заправлять» ее таким топливом, то сталь корпуса очень быстро прогорит.
Так получится потому, что уголь и пеллеты во время горения выделяют более высокую температуру, чем дрова.

Теперь давайте остановимся детально на очень важном моменте – рассмотрим, как сделать трубу для буржуйки, то есть вентканал.

Устройство дымохода своими руками

Стоит отметить, что для изготовления этого элемента могут применяться трубы из разного материала:

  1. Из оцинкованной стали. Данный вариант хорош тем, что изделия мало весят, не боятся коррозии и обладают хорошей прочностью.

Система из нержавейки

  1. Из асбоцемента. Изделия прочные, не боятся атмосферных и температурных воздействий, однако имеют большой вес. Поэтому их в ряде ситуаций либо тяжело устанавливать, либо попросту невозможно из-за малой несущей способности стен или кровли, например.

Асбоцементное изделие

Что же касается того, какой должен быть диаметр трубы для буржуйки стандартного типа, то, как правило, оптимальным размером считается диаметр 100 мм. (См. также статью Диаметр канализационной трубы: особенности.)

Обратите внимание!
Для хорошей тяги немаловажно и то, какова высота вентканала.
Правило тут очень простое – чем выше будет конструкция, тем сильнее будет тяга, то есть сила, мощность горения.

Получается, что оптимальное решение – это применение материалов из оцинкованной стали. Давайте разберемся, как монтировать эту часть системы.

Оптимальная конструкция трубы и пошаговая схема монтажа

Для работы понадобятся не только стальные магистрали, но и также такие дополнительные элементы:

  1. Тройник с заглушкой.
  2. Два колена.
  3. Насадка «грибок», которая применяется для закрытия верхней части канала от попадания дождя и снега.
  4. Утеплитель минеральная вата.
  5. Рулон пленки.
  6. Прочная веревка.
  7. Монтажная пена.

Это что касается материала. Из инструмента же придется запастись ножницами по металлу, рулеткой, болгаркой и перфоратором.

Ну а сама инструкция по сборке системы примерно такая:

  1. Соединяем первое колено с отверстием в крышке печи. Обычно это делается таким образом – к отверстию приваривается кусок обычной стальной трубы соответствующего диаметра, а уже на этот кусок надевается колено.

Пример приваренного к крышке куска трубы

  1. На плоскости стены на уровне высоты колена с помощью перфоратора проделываем отверстие, диаметр которого должен быть немного больше, чем диаметр вентканала. Если же стена сделана из профнастила или других металлических панелей, то отверстие делается болгаркой.
  2. Вставляем в колено (по горизонтали) отрезок трубы. Тут получается, что один конец изделия будет соединен с коленом на крышке, а второй выйдет на улицу. То есть получается, что это своеобразный переходник. (См. также статью Соединение труб: особенности.)

    Горизонтальная линия дымоходного канала

  3. Теперь нужно на конец (со стороны улицы) переходника надеть тройник таким образом, чтобы два оставшихся конца фитинга смотрели как бы вверх и вниз.

    Схема крепления тройника

  1. В тот конец, который «смотрит» вверх, вставляем основную часть магистрали. Скручиваем все металлические элементы между собой с помощью небольших саморезов.
  2. На конец тройника, который направлен вниз, крепим круглую крышечку. В крышечке тоненьким сверлом нужно проделать несколько отверстий. Эта часть системы служит для выхода конденсата из дымохода.
  3. На верхнюю часть линии закрепляем защитный «грибок».

Грибок

В принципе получается, что основная часть дымоходной системы собрана. Теперь нужно обработать силиконом все соединения, а также задуть монтажной пеной все свободное пространство между стеной и переходником.

Что еще можно сделать, так это утеплить наружную часть магистрали – в этом случае больше тепла будет оставаться внутри помещения.

Выполняется это просто:

  • Металл оборачивается минеральной ватой, а затем затягивается сверху веревкой.
  • После этого все закрывается пленкой, которая тоже закрепляется с помощью веревки.

Утепление системы

Обратите внимание!
Если сделать все то же самое, но только с применением двух параллельно идущих труб, а не одной, то тяга будет гораздо мощнее.
То есть увеличиться скорость горения дров и соответственно выхода дыма.

На этом работы закончены – вентканал готов, печку можно спокойно эксплуатировать.

Вывод

Мы подробно разобрались в том, из каких элементов состоит буржуйка, рассмотрели краткую схему сборки такой печи. Кроме того изучили и то, как собирается одна из самых важных частей системы – дымоход.

Хочется думать, что информация вам пригодится, и вы сможете воспользоваться предоставленной инструкцией на практике. Если же сведений показалось недостаточно, то советуем обратить внимание еще и на видео в этой статье.

Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

выбор, установка, диаметр дымового колена


Содержание:


Печи-буржуйки, имеющие небольшие габариты, отличаются простотой конструкционного решения. Ими обогревают сараи, гаражи, теплицы и даже небольшие по площади дачные домики. Труба для такого агрегата и сама буржуйка, если изготовить их самостоятельно, могут выручить любого домашнего умельца в ситуации, когда другие отопительные приборы по ряду причин недоступны.


Общая информация о буржуйках


Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.


Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.



Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.


По вышеназванным причинам многие отказываются от использования такой печи, отдавая предпочтение современным отопительным приборам, которым требуется меньшее количество твердого топлива.

Особенности конструкционного устройства


Буржуйка, собранная в так называемом «классическом» варианте, имеет следующие основные элементы:

  • дымоход;

  • камера сгорания;

  • колосниковая решетка;

  • зольник.


Изготавливают печи в каркасном и бескаркасном исполнении. Форма их бывает разной, но чаще всего встречаются круглые и квадратные агрегаты.

Изготовление печки из металлической трубы


Процесс создания данного отопительного агрегата из куска стальной большого диаметра трубы для буржуйки отличается простотой и состоит из следующих этапов:

  1. От трубы отрезают фрагмент нужной длины. Используя сварочный аппарат, делают два отверстия, одно из которых будет выполнять функцию поддувала, обеспечивающего приток воздуха, а второе потребуется для установки дымовой трубы для печки буржуйки.

  2. Дальше приваривают металлический лист с заранее сделанными в нем отверстиями, имеющими небольшой диаметр – его задействуют в качестве колосниковой решетки. Размещают элемент так, чтобы он оказался между камерой сгорания и поддувалом.

  3. Потом нужно соорудить крышку, прикрывающую камеру сгорания. Для этого на торец трубы приваривают лист металла. Если на крышке обустроить импровизированную плиту, тогда буржуйкой можно будет пользоваться для приготовления пищи.

  4. К нижней части отопительного агрегата приваривают ножки-опоры.

  5. Под колосником помещают зольник, представляющий собой ящик для золы. Его желательно оснастить небольшой металлической дверцей.


В результате проделанной работы получается печка из трубы, которая способна обогревать небольшое по площади помещение. Но чтобы функционирование агрегата было эффективным, требуется дымоход. Процесс обустройства конструкции дымоотведения и изготовления трубы для буржуйки имеет ряд нюансов.

Создание дымохода для печи


До того, как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.


По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали — так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.



Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.


Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (прочитайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности»).


При наличии определенных навыков стальные трубы не обязательно покупать. Их можно сделать нужного диаметра своими руками из листов металла.

Установка дымовыводящей трубы на буржуйку


Чтобы смонтировать дымоход стандартных размеров, необходимо иметь такие материалы:

  • колено размером 100х1200 миллиметров – 1 штука;

  • колено размером 160х1200 миллиметров – 2;

  • стыковое колено размером 160х100 миллиметров – 3;

  • тройник 160-миллиметровый с заглушкой;

  • грибок диаметром 200 миллиметров.


Кроме этого, в зависимости от особенностей конкретного помещения, где планируется установить буржуйку с дымоходом, могут потребоваться дополнительные элементы — , противоливневой козырек, проходной стакан и другие. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».



Для герметизации мест соединения частей дымоотводящей конструкции потребуется специальный герметик или асбестовый шнур. Вышеперечисленные размеры комплектующих изделий могут быть другими – это зависит от типа агрегата и диаметра отверстия под дымоход.


После подготовки всех необходимых материалов и элементов системы приступают к сборке дымоотводящей трубы для агрегата:

  1. Первый сегмент фиксируют на отверстии для дымохода или на патрубке прибора.

  2. Потом наращивают колено трубы вплоть до перекрытия.

  3. В потолочной плите проделывают отверстие для вывода дымохода, диаметр которого не может быть меньше 160 миллиметров. Чтобы избежать воспламенения, на его краях удаляют теплоизоляционный материал.

  4. В образовавшееся отверстие помещают проходной стакан – через него пропускают трубу печи и стыкуют ее с наружным сегментом дымохода.

  5. Чтобы обеспечить функционирование дымоотводящей конструкции, нужно изолировать ее наружную часть при помощи теплоизоляционного материала и битума.

  6. Сверху дымохода для защиты от попадания в него мусора и атмосферных осадков устанавливают грибок. Читайте также: «Как сделать печь для бани из трубы своими руками – пошаговое руководство».

Уход за трубой дымоотведения


Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:

  1. Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.

  2. Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.

  3. Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.





пошаговое руководство о том как сделать правильно

Буржуйка – печь, пережившая века и все еще необходимая нам и ценимая за огромный список своих положительных качеств: из-за небольших размеров ее легко перевозить, а стоит такая установка совсем недорого. Кроме того, такая печь – отличный вариант отопления помещения для желающих экономить или даже для создания уникального интерьера в доме или на даче.

Использовать буржуйку можно и для обогрева, и для приготовления еды, и как оригинальный элемент декора, приносящий в дом уют и комфортную для души атмосферу. Чтобы приступить к установке такой печи, достаточно решить, где и из какого материала будет сделан дымоход для буржуйки. Только и всего! А уж соорудить дымоотвод своими руками и того проще!

Содержание статьи:

Приступаем к изготовлению дымоотвода

Так как буржуйка – печь переносная, от кирпичного дымоотвода стоит отказаться в самом начале планирования. Но, к счастью, варианта для выбора остается два: металлическая или асбестоцементная труба. Но какую же выбрать? Металл считается более удобным в работе, эксплуатации, кроме того, он гораздо легче.

Асбестоцементная труба может устанавливаться только в верхней части дымоотвода – максимальная температура, которую она выдерживает, составляет 300 градусов по шкале Цельсия, а дым имеет свойство несколько остывать при выходе наружу.

Важно учитывать и тот факт, что конструкция дымохода для печи-буржуйки должна быть небольшой и разборной. Иными словами, труба для вывода дыма должна выходить из помещения по наиболее короткому пути и включать в себя, как минимум, два элемента, которые будут соединены между собой в чердачном помещении или в межкровельном пространстве. Почему так? Да потому, что металлические дымоходы со временем прогорают и требуют замены, а отремонтировать один элемент гораздо проще, чем менять всю конструкцию.

Материалы необходимые для изготовления дымохода

  1. Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
  2. Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.
  3. Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще. Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.
  4. «Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
  5. Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
  6. Теплоизолирующие материалы.
  7. Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты. Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

  • отверстие должно быть больше самой трубы дымохода;
  • между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение. Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры.

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении. Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

О том как прочистить дымоход, читайте тут

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь. А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

горизонтальная, видео-инструкция как сделать своими руками, диаметр, фото и цена





Несмотря на то, что на дворе уже 21 век, и нас окружают современные технологии, печи-буржуйки не только остаются актуальными, но и являются одним из наиболее популярных видов отопления дачных домов. Это связано в первую очередь с их компактностью – такую печь можно перенести с места на место и растопить в любом уголке дома.

Однако, ее эффективность и безопасность во много зависят от дымохода, к которому она подключается, поэтому далее мы подробно рассмотрим, как сделать трубу для буржуйки самостоятельно, чтобы печь функционировала как положено.

Буржуйка с дымоходом

Особенности дымохода

Прежде чем перейти к изготовлению трубы, следует ознакомиться с особенностями дымохода буржуйки, принимающего непосредственное участие в разогреве всей конструкции и, как следствие, обогреве помещения (читайте также статью “Трубы ВЧШГ – особенности и применение”).

Итак, он состоит из двух частей:

  • Теплообменной – располагается внутри печи
  • Газоотводящей – представляет собой трубу, которая подключается к газоотводящему каналу.

Теперь подробней ознакомимся с устройством каждого из этих элементов.

Теплообменная часть

Наиболее усовершенствованной и пожаробезопасной считается коленная конструкция теплообменника. Правда, расположение теплообменных элементов в корпусе и их форма зависят от вида буржуйки и конструкции дымохода. Все существующие виды буржуек можно условно поделить на два типа:

Вытянутые по горизонталиОтработанные газы попадают в отдел теплообменника (дымовую камеру) через боковое отверстие в стенке печи, и только после этого по трубе выводятся за пределы помещения. Такая схема позволяет увеличить КПД печи.
Вытянутые по вертикалиОбладают более сложной конструкцией теплообменника. У них наряду с коленными, имеются еще и спиральные каналы. Это позволяет задержать дым внутри конструкции и тем самым продлить время обогрева.

Схема движения дыма в вертикальной буржуйке

Газоотводящая часть

Что касается газоотводящей трубы, которую чаще всего и понимают под словом «дымоход», то она может подключаться либо после заслонки, способной перекрывать выход газов, либо напрямую к дымоотводящему каналу.

В результате всего вышесказанного можно сделать вывод, что выходящие газы попадают в трубу, уже потеряв часть своего тепла. Однако, это не значит, что дымоход остается холодным, что необходимо учитывать при выборе материала для него.

Схема устройства дымохода

Порядок изготовления и монтажа конструкции

Материалы

Как уже говорилось выше, буржуйка – это мобильная печь, соответственно, труба для печки буржуйки тоже должна быть легкой и, по возможности, разборной. Поэтому вариант кирпичной трубы рассматривать не будем.

Как вариант можно рассмотреть дымоход из асбестоцементных труб, однако, он имеет некоторые недостатки:

  • Температурный порог асбестоцемента составляет 300 градусов по Цельсию;
  • В результате шероховатости стенок, на них быстро налипает сажа.
  • Пожароопасность – вытекает из предыдущего пункта, так как сажа рано или поздно загорится, а асбестоцемент такую температуру выдержать не сможет.
  • В результате реакции с соляной кислотой, которая содержится в окислах, асбест постепенно разрушается.
  • Материал обладает свойством впитывать конденсат, который впоследствии передается на крышу и стены. В результате это приводит к появлению пятен и неприятного запаха.

На фото – асбестоцементный дымоход

Гораздо более оптимальным вариантом является дымоход из металлической трубы, который не сложно сделать самостоятельно. Диаметр трубы для буржуйки выбирается в соответствии с диаметром газоотводящего патрубка.

Обратите внимание! Труба должна надеваться на дымоотводящий патрубок буржуйки, а не вставляться в него. В противном случае дым будет проникать в помещение.

Стальная труба для дымохода

Металлическая конструкция довольно легко делается, кроме того, цена материалов вполне доступная. Однако, следует иметь в виду, что качественный дымоход должен быть выполнен из легированной стали.

Если дымоход выполняется для буржуйки, расположенной на улице, к примеру, в беседке или на террасе, то для этих целей используется ровная труба, которая нужна для того, чтобы дым не клубился возле плиты и не мешал отдыху. Если же буржуйка расположена в доме, то труба представляет собой коленную систему.

Для выполнения такого дымохода понадобятся следующие материалы:

  • Колено диаметром 100 мм и длиной 1200 мм;
  • Два колена диаметром 160 мм и длиной 1200 мм;
  • Три колена, предназначенных для стыка, размером 160*100 мм;
  • Тройник диаметром 160 мм с заглушкой;
  • Грибок диаметром 200 мм.

Кроме того, в зависимости от помещения, могут понадобиться:

  • Проходной стакан;
  • Теплоизоляция;
  • Противоливневый козырек и некоторые другие материалы.

Совет! Из металлической трубы можно сделать не только дымоход, но и саму печь. Конечно, выполненная буржуйка из трубы своими руками будет смотреться не так эстетично, как фирменные печи, но за то со своей задачей будет справляться хорошо.

Пример – горизонтальная буржуйка из трубы

Сборка дымохода

Вывод дымохода на улицу может быть выполнен двумя способами:

  • Через окно (форточку) или отверстие в стене – подходит для тех случаев, когда печь устанавливается временно.
  • Через чердак и крышу – наиболее оптимальный вариант, если печь всегда стоит в одном месте.

Вывод дымохода через потолок

Инструкция по монтажу конструкции выглядит следующим образом:

  • В первую очередь надо вырезать в потолочной плите отверстие нужного диаметра.
  • По краям отверстия необходимо убрать теплоизоляционный материал.
  • Затем в отверстие вставляется проходной стакан.
  • Далее через проходной стакан пропускается колено и стыкуется с наружным дымоходом, который выводит дым через крышу на улицу. Соответственно, в кровельном материале также нужно сделать отверстие.
  • После установки наружного дымохода, его необходимо теплоизолировать минеральной ватой и покрыть битумом.
  • В завершение работы, на дымоходную трубу, расположенную на улице, надевается искрогаситель или грибок, который защищает систему от мелкого мусора, живности и осадков. В то же время он защищает и кровлю от вылетающих искр.

Вот, пожалуй, и все основные моменты монтажа дымоходной системы. При ее сборке обязательно нужно соблюдать следующее правило – каждое верхнее колено должно надеваться на нижнее, как показано на схеме.

Схема стыковки колен

Уход за дымоходом

Для обеспечения эффективной и исправной работы буржуйки, необходимо следить за состоянием дымохода, и выполнять следующие мероприятия:

  • Раз в год надо осуществлять осмотр трубы на предмет наличия трещин, ржавчины и прочих дефектов, которые могут вызвать проникновение дыма в помещение.
  • Раз в год трубу необходимо чистить. Сделать это совершенно не сложно – надо просто сжечь в печи специальные химические составы, после чего труба очистится.

Соблюдая эти нехитрые правила, можно существенно продлить срок эксплуатации дымоходной трубы.

Вывод

Обеспечить безопасный и надежный отвод дыма из буржуйки на улицу может даже не профессионал. Самое главное – не нарушать определенные нормы и требования, которые мы рассмотрели выше, а также подобрать подходящий материал для дымохода (см. также статью “Труба БНТ – тонкости использования”).

Так как сама по себе конструкция довольно простая, собрать ее не составит труда.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Труба для буржуйки: как сделать своими руками

Буржуйка (несмотря на всю свою архаичность) все еще является достаточно популярным отопительным прибором, что объясняется простотой его изготовления. Труба для буржуйки, а также сама буржуйка, сделанные своими руками, способны выручить вас в ситуации, когда более современные отопительные приборы по ряду причин недоступны.

В этой статье мы достаточно подробно рассмотрим процесс изготовления этих устройств.

Буржуйка с трубой

Печь-буржуйка

Общие сведения

Буржуйка представляет собой небольшую металлическую печь, чаще всего – цилиндрической формы. Из металла изготавливается не только сама печь, но и дымоход.

Сегодня буржуйки кустарного производства активно используются для обогрева нежилых и подсобных помещений, а также – для обогрева тех зданий, где установка постоянной стационарной печи является нерентабельной.

Квадратная буржуйка

Достоинства и недостатки буржуек неразрывно связаны: с одной стороны, буржуйка быстро прогревается, но с другой стороны – так же быстро остывает, к тому же об горячую буржуйку легко обжечься..

Вот почему от буржуек отказываются там, где есть возможность установить более современную печь, которая требует меньшее количество топлива.

Конструкция печи – буржуйки

Основными элементами, из которых состоит буржуйка в «классическом» исполнении, являются:

  • Камера сгорания
  • Решетка-колосник
  • Дымоход
  • Зольный ящик (так называемый «зольник»)

Буржуйки выполняются как в каркасном, так и в бескаркасном варианте. Форма буржуек бывает самой разной, однако доминируют все же круглые и квадратные буржуйки. Ниже мы расскажем, как изготовить цилиндрическую буржуйку из металлической трубы и как сделать трубу для буржуйки.

Изготовление буржуйки из трубы

Процедура изготовления буржуйки из отрезка стальной трубы нужного диаметра достаточно проста:

  • Отрезаем от трубы отрезок необходимого размера. С помощью сварочного аппарата проделываем в нем два отверстия: одно – поддувало (для притока воздуха), второе – для установки дымовой трубы.

Делаем буржуйку

  • Затем привариваем металлический лист с проделанными в нем отверстиями небольшого диаметра.
    Этот лист будет использоваться в качестве колосниковой решетки. Размещаем лист таким образом, чтобы он находился между поддувалом и камерой сгорания.
  • Следующий этап – сооружение крышки над камерой сгорания. В качестве крышки привариваем на торец трубы металлический лист.
    На крышке мы можем сделать импровизированную плитку  -тогда буржуйка может быть использована и для подогрева пищи.
  • К нижней части трубы привариваем опоры.
  • Зольник (специальный ящик для золы) размещаем под колосником.  Разумно будет оснастить зольный ящик металлической дверцей небольшого размера.

Кустарно изготовленные буржуйки

Получившаяся в результате буржуйка из трубы способна исправно обогревать небольшое помещение. Однако, чтобы работа такой печи была эффективной, не обойтись без дымохода. Далее мы расскажем о тонкостях обустройства дымоотведения и изготовления трубы для печки-буржуйки.

Дымоход для буржуйки

Материал для изготовления дымохода

Перед тем как приступить к изготовлению дымоходной трубы, которая будет установлена на печку-буржуйку, необходимо определиться с материалом, который будет использован.

Принимая во внимание тот факт, что буржуйка – печка переносная, от кирпичных дымоходов отказываемся сразу. В этом случае вариантов у нас немного: либо асбестоцементные, либо металлические трубы.

Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении. Именно о них мы и поговорим более подробно.

Чугунная буржуйка со стальным дымоходом

Изготовление металлического дымохода для буржуйки

Итак, с материалом мы определились – будем делать дымоход из металлической (нержавеющая сталь) трубы. Однако, мало просто воткнуть трубу для дымохода в соответствующее отверстие в буржуйке – дымоход должен быть правильно смонтирован и оптимально расположен.

Обратите внимание!

Если буржуйка установлена на открытом воздухе (например, для разогрева пищи на импровизированной кухне), то особых сложностей с дымоотведением быть не должно.

В такой ситуации действительно достаточно «воткнуть трубу» — лишь бы ее высота была достаточной.

Буржуйка на улице

Как правило, простой дымоход для буржуйки, установленной внутри помещения, состоит из двух частей – внутренней и наружной. Соединяются эти части на чердаке или на уровне подкровельного пространства.

Такая «двухколенная» конструкция позволяет относительно легко заменять нижний прогоревший сегмент дымохода  без демонтажа всей системы.

Можно, кстати, и не покупать стальные трубы, а изогнуть их из стального листа, однако это потребует от вас определенных навыков. С  другой стороны, тогда вы сможете сделать трубу для печки-буржуйки ровно того диаметра, который вам нужен.

Монтаж трубы

Для монтажа дымохода стандартных габаритов нам понадобятся следующие материалы:

  • Колено 100х1200мм (1 шт.)
  • Колено 160х1200 мм (2 шт.)
  • Стыковое колено 160х100 мм (3 шт.)
  • Тройник 160 мм с заглушкой
  • Грибок 200 мм

Также в зависимости от особенностей помещения, в которое будет устанавливаться буржуйка с нашим дымоходом, могут понадобиться проходной стакан, противоливневый козырек, теплоизоляция и т.д.

Также для герметизации стыков между трубами нам может понадобиться асбестовый шнур или же специальный герметик.

Обратите внимание!

Приведенные габариты могут меняться в зависимости от типа установленный буржуйки и диаметра ее отверстия под дымоход.

После того как все материалы готовы, приступаем к сборке трубы для печки-буржуйки:

  • Фиксируем первый отрезок трубы на дымоходном отверстии или же патрубке печи.
  • Наращиваем колена трубы до перекрытия.

Отверстие под дымоход

  • В плите перекрытия проделываем отверстие диаметром не менее 160 мм для вывода дымохода. По краям отверстия удаляем теплоизоляцию во избежание ее воспламенения.
  • В отверстие вставляем проходной стакан, а затем  — пропускаем через него трубу буржуйки.
  • Стыкуем трубу с наружным дымоходом.
  • Для обеспечения оптимальной работы дымовой трубы, обеспечиваем теплоизоляцию наружной части дымохода, обертывая его теплоизоляцией и обмазывая битумом.

Вывод дымохода через окно

Сверху дымохода укрепляем грибок, который защищает трубу от попадания внутрь осадков и мелкого мусора.

Уход за трубой

Чтобы дымовая труба (а вместе с ней – и сама буржуйка) работали исправно, за ней необходимо ухаживать:

  • Не реже раза в год проверяем наружную поверхность трубы на наличие дефектов – прогаров, ржавчины, трещин.
  • Точно так же ежегодно трубу нужно чистить. Для этого можно либо воспользоваться специальными химическим составами, которые сжигаются в топке вместе с дровами, либо – просто сжечь в буржуйке несколько осиновых поленьев. Осина дает очень высокую температуру, которая отлично выжигает сажу.
  • Использовать механические средства очистки (ерш, гиря и т.д.) вряд ли получится, ведь дымоход буржуйки не очень прочный.

Изготовление и обустройство как самой печи, так и трубы для буржуйки – задача сложная только на первый взгляд. Конечно же, придется и попотеть, и старательно изучить предлагаемые инструкции – во все же сделать это, не прибегая к помощи специалистов, вполне по силам. Так что дерзайте!

Как определить буржуйку | Руководства по дому

Буржуйки могут добавить нотку старомодного очарования вашему жилому пространству. Популярные в конце 1800-х — начале 1900-х годов эти печи обычно использовались для обогрева и приготовления пищи. Они часто имели богато украшенный узор, выгравированный на никеле, и были меньше и короче, чем многие другие дровяные печи. Они напоминают несколько других типов старинных печей, например, цилиндрическую печь, но бочкообразная горелка помогает отличить настоящую буржуйку.

Буржуйка

Основной отличительной чертой буржуйки является центральная часть. В отличие от старинных цилиндрических печей, которые имеют круглую форму, но идут прямо вверх, буржуйка имеет выпуклый центр, который закругляется из более узкой нижней и верхней части. Также имеется ободок по центру центральной бочкообразной секции. Этот ободок называется планкой юбки. Некоторые направляющие для юбок выглядят как небольшая отделка, в то время как другие имеют замысловатый дизайн и настолько широкие, что на них можно установить кухонную утварь.

Материал

Хотя некоторые современные версии буржуйки сделаны из стали, старинные печи сделаны из чугуна. Спереди обычно две двери, тоже чугунные. Верхняя дверь большая для загрузки дров или угля, а нижняя дверь меньше и используется для удаления золы. В современных печах верхняя дверца обычно стеклянная, поэтому вы можете наблюдать за горящим огнем.

Плоская поверхность

Поскольку буржуйки использовались не только для обогрева, но и для приготовления пищи, верх плиты должен быть плоским, чтобы образовалась горячая поверхность для приготовления пищи.У некоторых буржуйок есть купола, которые можно приподнять, чтобы открыть плоские поверхности для готовки. Плоская зона для приготовления пищи, как правило, широкая, почти такая же большая, как центр горшка для ожогов.

Выхлопная труба

Настоящие старинные буржуйки имеют выхлопные трубы, которые часто бывают большими и черными и выходят вверх от верхней плиты. Некоторые выхлопные трубы расположены сбоку от горшка. Некоторые буржуйки можно переоборудовать для сжигания газа вместо дров, но для обеспечения безопасности их необходимо правильно проветривать.

Ссылки

Биография писателя

Шала Манро, находящаяся за пределами Атланты, штат Джорджия, пишет и редактирует копии с 1995 года. Начав свою карьеру в таких газетах, как «Marietta Daily Journal» и «Atlanta Business Chronicle», она больше всего недавно работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем в 2006 году приобрела цветочный магазин. Она получила степень бакалавра коммуникаций в Университете штата Джексонвилл.

Как максимально эффективно использовать дровяную печь

Если вы когда-нибудь задумывались о создании собственной усадьбы или просто хотите жить в автономном режиме, многие люди считают дровяную печь своим домом.Они не только предоставляют ссылку на более простое время, но и ежемесячно экономят ваши деньги на счетах за топливо.

Дровяная печь может быть разных форм и может сжигать много видов топлива, но все они имеют широкий спектр преимуществ. Некоторые из них основаны на здравом смысле, например, приготовление пищи и обогрев вашей усадьбы. Некоторые из них не так очевидны, как обезвоживание продуктов для длительного хранения или, хотите верьте, хотите нет, выработка электроэнергии. Но об этом позже. Давайте рассмотрим некоторые способы, которыми вы можете получить максимальную отдачу от дровяной печи.

1: Он готовит вашу еду

Ну, тут нет ничего сложного, но все, что вы можете приготовить на газовой или электрической плите или духовке, вы можете приготовить на дровяной печи. Поставьте кастрюли или сковороды на плиту и готовьте, как обычно.

В кастрюле или печи в стиле Франклина достаточно места только для двух или, может быть, трех предметов. Более широкая кухонная плита, такая как та, которую ваша бабушка, возможно, использовала в молодости, будет такой же широкой, как обычная плита, и в ней будет место для трех или четырех посуды.

Некоторые модели имеют только плоскую поверхность для приготовления пищи, в то время как модели, предназначенные для использования на кухне, будут иметь плоскую поверхность для приготовления пищи и встроенную духовку. Если вам не нужна более крупная кухонная плита, вы все равно можете печь, используя чугунную или алюминиевую голландскую духовку на плите.

2: сушит одежду

Ваша дровяная печь является гигантским генератором тепла, и вы можете натянуть веревку для белья с трех сторон, удерживая ее на расстоянии нескольких футов, чтобы не обжечь вашу одежду, и позволить теплу от печи обеспечить те же результаты, что и электрическая сушилка для одежды без счет за электроэнергию.Точно так же можно сушить сапоги на полу, только не забывайте держать их на расстоянии около фута от плиты.

3: обезвоживает пищу

Сделайте лотки для сушки с узкими решетками, чтобы теплый воздух попадал на продукты, которые вы хотите высушить. Они должны быть такой же ширины, как и плита, чтобы максимально эффективно использовать тепло, поднимающееся вверх.

Многие поселенцы обезвоживают пищу для длительного хранения. Вам не нужно покупать дегидратор в магазине, если вы можете сами сделать стеллажи и повесить их над дровяной печью.

Закрепите их на стене или вокруг трубы печи на несколько футов выше ее верха. Обязательно держите их над посудой, которую вы можете использовать. Тепло, исходящее от плиты, обеспечит мягкий, медленный нагрев, необходимый для сушки всего, что вы хотите обезвожить.

4: отапливает ваш дом

Еще одна проблема — то, что он обогреет ваш дом. Как минимум, он будет нагревать комнату, в которой находится, но есть способы передать это тепло в другие части вашего дома.Если к нему прикреплен дымоход, горячий воздух, проходящий через дымоход, будет обеспечивать тепло другим помещениям, через которые он проходит.

Дровяные печи бывают всех размеров, поэтому, если у вас есть комната, которая не отапливается от вашей основной дровяной печи, вы можете поставить меньшую печь в той комнате, которая в ней нуждается.

Вы также можете окружить печь стеной из кирпича, камня или других каменных материалов, которая будет служить радиатором, который будет служить радиатором для обогрева комнаты после того, как плита перегорела.

Если у вас есть камин, и канал работает для циркуляции теплого воздуха в другие комнаты, вам следует рассмотреть дровяную печь в виде каминной топки.

5: Поддерживает форму

Если вы не слышали, что дерево — единственное топливо, которое согревает вас дважды, вы поймете это, если решите использовать топор, чтобы распилить дрова на куски размером с печь. В первый раз греешься, просто обрабатывая дрова, во второй раз греешься в дровяной печи.

6: увлажняет воздух

Без центрального кондиционирования воздух в любом доме может стать очень сухим. Это одна из причин, по которой многие люди предпочитают газовое тепло электрическому нагреву, потому что побочным продуктом сжигания природного газа является водяной пар, который помогает увлажнять воздух.

Вы можете добиться того же, поставив горшок с водой на дровяную печь и поддерживая в ней огонь. Даже небольшого огня будет достаточно, чтобы вода в кастрюле превратилась в пар и выпустила его в воздух.

7: Осушает воздух

И наоборот, во влажные дни сухое тепло от дровяной печи может помочь превратить душный день в комфортный. Если оставить на какое-то время открытую противопожарную дверцу в передней части дровяной печи, можно ускорить процесс.

8: Согревает постель холодными зимними ночами

Ну, он может обогреть вашу кровать, так что они могут принести вам пользу в эти холодные зимние ночи. Вы можете купить грелки для кроватей или сделать их самостоятельно. В колониальные времена это были закрытые горшки с длинными ручками, которые заполняли раскаленными углями от костра или камнями, нагретыми в огне.Их клали в кровать, чтобы согреть ее перед сном на ночь, перемещая ее, как утюг, чтобы согреть все части кровати.

Вы можете достичь того же эффекта, положив огнеупорные кирпичи на дровяную печь, чтобы они были красивыми и горячими и сохраняли много тепла. Кирпичи шириной и толщиной всего несколько дюймов лучше всего подходят для хранения энергии и при этом имеют достаточную площадь поверхности для передачи ее на кровать.

После нагревания заверните их в одеяло и положите на кровать перед сном или положите их на дно кровати, чтобы согреть ноги, как если бы вы использовали грелку.Теплые ноги будут иметь большое значение для сохранения тепла остальным частям тела.

9: Он дает вам пепел и обугленную древесину

Древесная ясень и обугленная древесина имеют множество применений. Зимой они представляют собой дешевый и биоразлагаемый способ растапливать снег и лед. Они также обеспечивают лучшее сцепление с дорогой на скользких дорожках.

Ясень, серый порошкообразный материал, оставшийся на дне вашей дровяной печи, когда все сгорело, на самом деле весьма полезен на территории усадьбы. Он очень щелочной, поэтому вы можете использовать его в суспензии из воды и золы, чтобы дубить шкуры животных.Вы также можете положить немного в ямку, куда вы сажаете растения, которые любят щелочную почву, такие как помидоры, чеснок, лук и спаржа.

Вы можете смешать его с жиром и водой, чтобы сделать мыло. Его также можно использовать в качестве мягкого абразива для мытья рук, кастрюль и сковородок.

Его щелочная природа также является естественным продуктом для плавления льда, поэтому вы можете разбрызгивать его по обледенелым дорогам или пешеходным дорожкам. Добавьте более мелкие куски обугленной древесины из нижней части печи, и вы также можете добавить немного сцепления на эти скользкие поверхности.

10: Он производит для вас электричество

Кемпинговая печь Biolite, которая готовит вам еду, а также преобразует тепло от огня в электричество с помощью оранжевого ящика сбоку от печи.

Термоэлектрические генераторы, или, для краткости, устройства ТЭГ, обманчиво простые устройства, которые преобразуют тепло в электричество, которое вы можете хранить в батарее. Они основаны на явлении, называемом эффектом Зеебека, когда разница в тепле между двумя кусками металла, такими как сталь и алюминий, может использоваться для генерации электрического тока.

Если вы хотите направить своего внутреннего инженера и узнать больше о технологии, вы можете посетить веб-сайт TEGPOWER, а затем перейти на сайт TEGMART, чтобы купить компоненты, необходимые для создания вашей собственной системы. Строитель и поселенец из Британской Колумбии попробовал свои силы, чтобы построить термоэлектрический генератор, прикрепленный к дровяной печи.

Несколько компаний, наиболее известная из которых — BioLite, производят небольшие дровяные печи, в которые встроены ТЭГ. Все они работают, используя тепло в металлическом контейнере или от кипящей жидкости для выработки электроэнергии.

Положите его туда, где он пригодится

Размещение вашей дровяной печи во многом зависит от того, насколько хорошо она соответствует вашим потребностям и служит своему назначению. Первое, что нужно подумать — это то, для чего вы его будете использовать. Если приготовление пищи является одним из его предполагаемых применений, вы можете разместить его на кухне или рядом с ней.

Если печь предназначена главным образом для обеспечения тепла в доме, то размещение ее в комнате, где вы проводите большую часть своего времени, будет вам хорошо. Если у вас есть центральная комната с другими комнатами, печь может излучать тепло и в эти комнаты.Просто помните, что тепло излучается прямыми линиями, поэтому, если есть углы, которые нужно обходить, вы можете использовать дополнительные печи для обогрева этих комнат.

Размещение в центральной комнате, особенно внутри дома, где она лучше изолирована, позволит вашей дровяной печи служить нескольким целям в одном месте; нагрев, приготовление и сушка одежды. Это соображение особенно важно в случае чрезвычайной ситуации, когда это единственный источник тепла в доме, например, во время стихийного бедствия, когда ваш обычный источник энергии недоступен.

Владельцы переоборудованного школьного автобуса решили разместить свою дровяную печь между концом кухни и началом жилого помещения. Таким образом, одна плита служила варочной панелью для кухни и обогревом жилой зоны.

Купите правильную дровяную печь

Еще одно важное решение, которое вам нужно сделать, — это какая печь вам нужна и из какого материала она должна быть сделана.
Планируете ли вы на нем готовить? Вы будете печь какую-нибудь выпечку? Единственная его цель — сохранить тепло в доме? Будете ли вы им нагревать воду? Насколько большие помещения нужно отапливать? Все эти вопросы связаны с тем, какую дровяную печь выбрать.

Если выпечка есть хоть малейшая возможность, то обязательно стоит подумать о покупке плиты с плоской поверхностью для готовки и духовки для запекания. Есть духовки, которые можно поставить на плиту с плоской поверхностью, но они менее эффективны, чем встроенная.

Горшочки-печи, или печи Франклина, хороши для обогрева помещений, а также для обогрева или приготовления нескольких блюд за раз из-за их меньшей плоской верхней поверхности. Если вам нужна печь общего назначения, то этот стиль — хороший выбор.Для этого требуется меньше топлива, чем для более крупных плит, предназначенных для использования на кухне. Они также обычно стоят меньше, чем более крупные конструкции кухонных плит.

Материалы, из которых изготовлена ​​печь, также являются важным фактором. Стальные печи могут быть более долговечными, но они плохо сохраняют тепло. Итак, когда огонь погаснет, они быстро потеряют тепло. Печи с чугунной конструкцией дольше сохраняют тепло, они даже дадут достаточно тепла для продолжения приготовления пищи после того, как огонь погас. Также они дольше продолжают излучать тепло в комнату.

Другой вариант, особенно если вы не хотите строить стену из кирпичной кладки или аналогичных материалов вокруг печи, которая будет служить тепловой батареей, — это заглянуть в печь, облицованную мыльным камнем, или в печь со вставкой, которая будет удерживать тепло.

… и, наконец, подумайте о размере

Помимо разнообразия материалов, используемых для изготовления дровяных печей, они также бывают разных размеров. Здесь достаточно разнообразия, чтобы подобрать размер, соответствующий вашим уникальным потребностям. В таблице ниже приведены некоторые полезные рекомендации относительно того, какой размер плиты выбрать.

Размер Площадь обогрева Размер топки
Малый 600–1000 квадратных футов Менее 2 кубических футов
Средний 800–2000 квадратных футов 2–3 кубических фута
Большой 1500 — 3000 квадратных футов Более 3 кубических футов

Твоя очередь

  • Какая дровяная печь лучше всего соответствует вашим потребностям?
  • Каким образом вы максимально эффективно используете дровяную печь?

Райан Митчелл, 3 апреля 2018 г. / Homesteading, Off Grid

Как прочистить трубу дымохода дровяной печи

Убедитесь, что у вас есть безопасная и функционирующая дровяная печь, установив правильный дымоход, который эффективно и рационально выполняет свою работу.Дымовая труба соединяется от самого верхнего положения дровяной печи к основанию потолка или стены, где она соединяется с дымоходом или дымоходом. В идеале дровяная печь размещается на полу в основной гостиной дома. Это обеспечивает прямой нагрев помещения. В дровяных печах, в отличие от электрических систем, не используются трубы или воздуховоды для распределения тепла. Дымоходные трубы для дровяной печи бывают разной длины и толщины, чтобы подходить к дымоходам различных производителей.Печь должна быть оптимального размера в соответствии с размерами комнаты, чтобы избежать перегрева, так как в большой печи будет медленно тлеть огонь, который становится очень горячим. Печь меньшего размера необходимо пережечь, так как она не сможет удовлетворить потребность помещения в тепле.

Очень важно следить за тем, чтобы труба оставалась чистой. Независимо от того, используете ли вы древесину твердых, хвойных или прессованных бревен, в камине, а также на дровяной трубе образуются смола и отложения. Вам нужно будет установить регулярный график чистки в зависимости от того, как часто вы используете плиту, и от того, как вы управляете устройством.Если этого не делать регулярно, может возникнуть пожар.

Шаг 1 — Измерьте и купите

Поскольку дымоходные трубы бывают разных размеров, вам необходимо измерить размеры. Если у вас есть буклет или брошюра о том, как вы устанавливали дымоход, просмотрите их и воспользуйтесь рекомендациями производителя. Посетите местный хозяйственный магазин и купите набор для чистки в соответствии с установленными вами требованиями. Если требуется помощь, проконсультируйтесь в отделе обслуживания клиентов хозяйственного магазина.

Шаг 2 — Осмотр

Отсоедините внутреннюю трубу и выведите ее на открытое пространство. Внимательно посмотрите на трубу с помощью фонарика дальнего света.

Этап 3 — Очистка
