Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание


Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.



Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной


  1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.

  2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.

  3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.

  4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане


На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.


Асбестоцементная труба



Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.


Черный металл



Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.


Кирпичный дымоход



Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.


Керамические дымоходы



Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.


Нержавеющая сталь



Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция


Стекло


Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют


Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

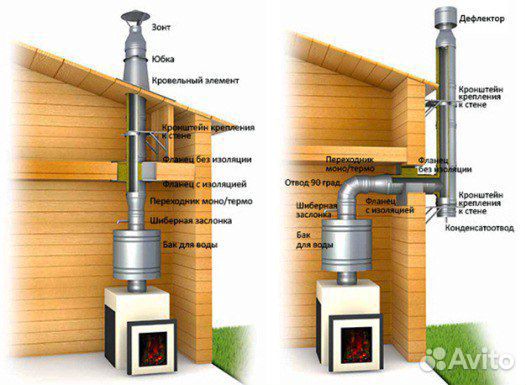

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.


Виды монтажа: где устанавливать


Установка может происходить на кронштейнах через стену или по прямой через крышу.


В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:


  • не задействуется свободное пространство парной;

  • нет риска обжечься о сталь или камень;

  • меньше вероятность возникновения пожара;
  • проще – не надо делать отверстие через весь чердак;

  • случаи задымления обнаружить легче, а также отследить общее состояние.



Но при этом:


  • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;

  • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
  • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;

  • по количеству элементов данный вариант дороже на 10%, чем обычный.



При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:


  1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.

  2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.

  3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.

  4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.

  5. Эстетичность сооружения не портится боковыми выводами дыма.

  6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.

  7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.

  8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.

  9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.


При этом есть и слабые стороны:


  1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

  2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.

  3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.

  4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.

  5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.

  6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.

  7. Возможны ожоги от нагретых частей при нештатных ситуациях.


При принятии решения о способе монтажа требуется учесть следующие нюансы:


  • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;

  • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;

  • нужно ли отапливать соседние комнаты.

Внешнее размещение



Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение



Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.


Можно ли произвести монтаж сэндвич-дымохода в бане своими руками



Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.


Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.


На что следует обратить внимание при монтаже дымохода в бане


Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода


Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.


Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.


Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.


Диаметр трубы


Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:


  • цилиндрическая – 1 к 10;

  • прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.


Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода



По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.


Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».


Общие рекомендации по монтажу


Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.


Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).


Подготовительный этап


Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:


  • Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.

  • Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.

  • На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.

  • Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше


Данный этап начните с разборки кровли:


  • Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).

  • Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.

  • для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.


Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.


Проход через стену


Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.



В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа


Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.


Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.



Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.


Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.


В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.


Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.



Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.


Особые указания:


  • После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.

  • Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).

  • Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.

  • Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.

  • Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.

  • Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.
2 вариант монтажа


Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.


Дополнительным элементом при монтаже внутри бани является крышная разделка.


Изготовление и установка защитного (проходного) короба своими руками


  1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.

  2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.

  3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.

  4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.

  5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода



Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.


Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.


Внешняя труба конструируется следующим образом:


  1. Вначале к стене крепится колено, а только потом основное устройство.

  2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.

  3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане


По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.


Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.


Монтаж дымоотвода


В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ


Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.


Ошибки при устройстве дымохода в бане

  • Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.

  • Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.

  • Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.

  • Недостаточная высота дымохода.

  • Группирование сразу нескольких дымоходных конструкций в одну.

  • Произвольный расчет масштаба и диаметра материалов.


Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.


Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

  • металлическую трубу;
  • оцинкованные стальные листы;
  • каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

  1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
  2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
  3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
  4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
  5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
  6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

  • PAROC ROB 80t;
  • МАТ 30;
  • ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

  • внутренний, когда труба проходит через потолок и крышу;
  • внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

  • соединение труб – одним обжимным хомутом;
  • канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

  1. Внутренние трубы – покрывается внутренняя поверхность.
  2. Наружные трубы – обрабатывается лишь внешняя сторона.
  3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
  4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

  1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
  2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
  3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
  4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
  5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
  6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

  • PAROC ROB 80t;
  • МАТ 30;
  • ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

  • внутренний, когда труба проходит через потолок и крышу;
  • внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

  • соединение труб – одним обжимным хомутом;
  • канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

  1. Внутренние трубы – покрывается внутренняя поверхность.
  2. Наружные трубы – обрабатывается лишь внешняя сторона.
  3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
  4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

  • Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
  • А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

  • Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
  • По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
  • Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
  • К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
  • Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
  • Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

  1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
  2. Какая температура будет отходящих газов?
    Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
  3. На какую температуру рассчитана изоляция сэндвича?
  4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

  1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
  2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
  3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

  • Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
  • Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
  • Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
  • Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
  • Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
  • Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Дымоход для бани своими руками: какой лучше


Безусловно, печка – это самый важный элемент любой бани. Ну а для того, чтобы печка функционировала хорошо, нужно обеспечить правильный дымоход для бани, поскольку париться там, где продукты сгорания попадают внутрь – это, как минимум, небезопасно. А чтобы исключить все возможные недочеты, лучше всего обустроить дымоход в баню своими руками.


Сделать дымовую трубу отвода не представляет большой сложности, особенно при умении пользоваться нужными для этого инструментами.


Прежде чем монтировать дымоход для бани своими руками, стоит узнать о разновидностях его конструкций, о его оптимальных параметрах и особенностях эксплуатации. Только при наличии этих знаний дымоход будет смонтирован надежно и безопасно.

Трубы дымоходы разделяют на две категории: внутренние и внешние. Установка трубы в бане и крепеж внутренних труб проще, более того, они менее пожароопасны. При внешнем дымоходе тепло будет уходить быстрее, так как такая труба располагается снаружи стены. Но любые недостатки обоих видов дымоходов вполне просто корректируются посредством установки качественной изоляции. При этом выбирая, какой дымоход для бани лучше, следует помнить, что внутренняя дымоходная система позволит поддержать постоянно высокую температуру и сэкономит печное топливо, поэтому ее монтаж является более выгодным.

Монтаж дымохода для бани

Решая проблему того, какой дымоход выбрать для бани, нужно учитывать тот факт, что характеристика дымовой трубы зависит, в первую очередь, от материала, из которого она изготовлена, и от вида трубы. Если сооружение бани сделано из кирпича, то дымоход может быть сделан из кирпича, так и из металла и керамической трубы для дымохода. Возможно также и создание комбинированного варианта с использованием двух и более материалов. Но если основная часть конструкции состоит из металла, то система вывода отработанных газов должна быть металлической или керамической.

Сегодня кирпичный дымоход для бани монтируется все реже, что может быть связано с некоторой сложностью его возведения и обслуживания (прочитайте: «Кирпичный дымоход своими руками»). Именно поэтому все чаще применяются сборные типы конструкции, которые гораздо проще в установке и уходе и лучше сохраняют тепло. Их строительство можно выполнить и без серьезных навыков строительства.


Сборные комплекты дымоходов для бани состоят из следующих элементов:

Ни в коем случае нельзя забывать об изоляции во время устройства дымохода для бани. Она состоит из особого межэтажного переходника и существенно большей, чем сам дымоход, сэндвич трубы, только так установка сэндвич дымохода пройдёт успешно. Образовавшееся между ними пространство заполняется материалом, обеспечивающим защиту от лишнего тепла, поскольку чрезмерно высокие температуры могут нанести существенный вред. Этим же материалом (чаще всего им выступает керамзит или минеральная вата) заполняется и пространство переходника (прочитайте также: «Монтаж дымохода — основные требования»).

Особенности монтажа банного дымаря

Устанавливая дымоход для бани собственноручно, нужно понимать, как правильно сделать дымоход в бане и обязательно соблюдать ряд правил, которые объясняются теми или иными признаками материалов. В первую очередь, это относится как к самим материалам, так и к составным частям стояка. Причиной такого количества условий являются очень высокие температуры, а ввиду того, что часто материалом для строительства выступает дерево, следует придерживаться и экологических, и санитарных норм, и правил пожарной безопасности.


Для обеспечения успешного монтажа нелишним будет следовать следующим важным рекомендациям:

  1. Согласно всем правилам, стоит монтировать дымоход для бани из кирпича, из черного или оцинкованного металла или из керамики. Алюминиевые и асбестоцементные трубы для дымохода применять не стоит из соображений касательно техники пожарной безопасности, а вот оцинкованные трубы для дымохода прекрасно подойдут.
  2. Отводной канал лучше всего изолировать огнестойкими экологическими материалами, в этом случае подойдут керамзит и каменная вата. Их температура горения существенно превышает вырабатываемую внутри печи температуру.
  3. Теплоизоляцией выступают материалы, облицованные фольгой.
  4. Нужно убедиться в том, что внешняя часть дымаря никак не соприкасается с элементами стены, перекрытий и крыши, поскольку высокая температура может стать причиной возгорания кровли. Печное пространство можно обшить листовым металлом для дополнительной надежности.
  5. Труба дымоход для бани сэндвич тоже заполняется керамзитом или базальтовой ватой (прочитайте: «Дымоход сэндвич своими руками»).
  6. При выводе трубы через крышу важно проследить, чтобы расстояние между ней и кровельным материалом не было очень малым. Добиться этого можно с помощью особого кожуха из металла.
  7. Для уплотнения стыков между системными частями применяется особая фольга или алюминиевый скотч.

Параметры дымохода для бани


При устройстве банного дымохода очень важно четко следовать всем тем стандартам, которые относятся к его размеру и форме. Лучшей формой канала принято считать цилиндрическую форму, так как вывод отработанных газов через нее наиболее простой. Что касается размера, то лучше всего, если она будет соответствовать отверстию прохода и высоте банного дымоотвода.


Мощность печи напрямую влияет на диаметр и сечение дымохода.


Для входных отверстий прямоугольных и квадратных дымоходов существуют следующие параметры:

  • 140×140 миллиметров для печей с мощностью до 3,5 кВт;
  • 140×200 миллиметров для печей с мощностью 3,4 – 5,2 кВт;
  • 140×270 миллиметров для печей с мощностью 5,2 – 7,2 кВт.

Круглое отверстие конструкции должно быть равно входному печному устройству. Здесь работает лишь одно правило: минимальная площадь трубы для каждого из киловатта мощности должна составлять 8 см² (прочитайте также: «Установка печной трубы на крыше»).


Высоту конструкции рассчитывают, исходя из высоты всего строения, особенностей крыши и размеров близлежащих сооружений. Но самое главное значение здесь принадлежит высоте находящейся над крышей строения трубы.

Правила установки дымохода для бани


Дымоход для бани устанавливается согласно следующим нормам:

  1. На высоте 0,5 метра над кровельным коньком при условии, если расстояние от трубы до конька составляет 1,5 метра.
  2. На одном уровне с коньком или слегка выше него при условии, если расстояние от трубы до конька составляет 1,5 – 3 метра.
  3. Если расстояние от трубы до конька составляет более 3 метров, то трубу нужно прокладывать немного выше линии, проведенной от конька под углом, равным 10° относительно горизонта.
  4. На плоской крыше дымарь должен иметь высоту 1 метр.
  5. Растяжками фиксируется та труба, которая превышает уровень крыши на 1,5 метра.

Детальные инструкции с видео и фото по устройству дымохода для бани предлагаются на специализированных строительных сайтах в Интернете, которые можно легко найти. Читайте также: «Нет тяги в печи: причины».


Как сделать проход трубы для дымохода своими руками, подробнее на видео:


Дополнительные советы по установке дымохода в бане

В самом начале подготавливается дымоходное отверстие. Важно перед выводом трубы приготовить защитные металлические листы, так как воздействие высокой температуры негативно скажется на состоянии стен и потолка. Читайте также: «Как почистить дымоход в бане».

Все стыки заклеиваются алюминиевым скотчем. Кровля защищается фартуком из металла.



После сборки всех элементов начинается процесс устройства системы дымохода. Поскольку все части конструкции просты в соединении, выполнить это не составит большого труда.

рассмотрим варианты установки через стену и через потолок

На чтение 12 мин. Просмотров 2.6k. Обновлено

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

  1. Кронштейны на стенку для удержания постройки.
  2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
  3. Комплект переходников.
  4. Тройники.
  5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
  6. Хомуты для скрепления раздельных деталей.
  7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
  8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Watch this video on YouTubeПравильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

  • базальтовую вату;
  • песок;
  • керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Дымоход в Бане, Как сделать противопожарную распушку #Часть5

Watch this video on YouTubeГорючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич   – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

  • Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
  • Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
  • После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
  • Краевые места короба саморезами крепят к потолку.
  • Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

  1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
  2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
  3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

  1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
  2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
  3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
  4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.

Watch this video on YouTubeК тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

  1. Инструменты для работы.
  2. Перчатки.
  3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Watch this video on YouTubeСверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич   – устройством, а значит и Вашим хорошим здоровьем.

как поставить железную трубу своими руками, какой должна быть высота вывода дымохода, как заделать и многое другое

При установке печи наступает момент, когда надо выводить трубу в бане через потолок и крышу. Для этого приходится резать существующие перекрытия и, само собой, делать это лучше по инструкции, если нет опыта, но есть желание справиться без помощи профессионалов. Инструкцию вы найдете ниже, статья же в целом будет рассматривать все имеющиеся варианты.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:



Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Выход/вывод трубы на крышу

А теперь переходим к практическим инструкциям как поставить трубу в баню на крыше. Выберем подходящее место, разберем элементы конструкции и разложим процесс на этапы.

Как вывести дымоход в бане через крышу: выбор места

Место вывода может определяться положением печи, но вы вполне можете его скорректировать, если проведете участок трубы горизонтальным или наклонным.

СОВЕТ! Горизонтальный участок снижает тягу. Его можно заменить иногда на наклон в 45 градусов. Если возможности нет, делайте длину не больше метра и увеличивайте высоту трубы над крышей.

Есть некоторые нюансы, связанные с пожарной безопасностью, которые следует учитывать, когда будете выводить трубу из бани на крышу.

Если покрытие сделано из горючего материала, а уклон крыши составляет более 12 градусов, то верх трубы должен быть выше конька не менее, чем на 60 см.

Баня с крышей из огнестойкого покрытия с трубой дымохода высотой более метра. Фото Уралэкодом

Если же покрытие огнестойкое, то расстояние от верха трубы до кровли, если провести прямую, соединяющую их параллельно земле, должно быть не менее метра, а высота трубы над крышей — не менее 30 см.

Для крыш с уклоном до 12 градусов высота над коньком должна составлять не менее 60 см, независимо от вида покрытия.

ВАЖНО! Если у вас есть пересечение двух кровель, то ни в коем случае не делайте дымоход на этом участке. Он будет протекать.

Печная труба: проходка в крыше — элементы конструкции

В самом распространенном варианте, когда, к примеру, делается железная труба в бане через потолок и крышу, основные необходимые элементы будут следующие:

  • монотруба;
  • шибер;
  • старт — переходник с моно на сэндвич;
  • разделочный короб;
  • сэндвич;
  • фартук из металла или силикона;
  • искрогаситель.

Монотруба предпочтительна в помещении парилки, однако еще не доходя до потолка она переходит в сэндвич с помощью «старта». Не забываем, что на участке монотрубы в пределах досягаемости необходимо поставить шибер — заслонку, регулирующую тягу.

старт-сэндвич

После «старта» труба проходит через разделочный короб в потолочном перекрытии. Далее она идет до кровли, где под нее вырезается отверстие, закрываемое снаружи фартуком, а на самой верхушке трубы устанавливается искрогаситель — это делают те, кто не хочет спалить баню случайной искрой.

Установка трубы через крышу: этапы

Итак, первое, что нужно сделать еще во время проекта — это соотнести положение фундамента печи с будущей балочной системой потолка и стропильной системой крыши. Нежелательно, чтобы выход трубы попадал на балку или стропило.

Конечно, вы можете уйти от конструкционного элемента кровли, если вставите наклонный участок, но это лишнее усложнение, которого можно избежать, если просто наложить друг на друга чертежи кровли и фундамента.

Проходка через крышу. Фото СтройДом

Если же подобное невозможно, то делается следующее: из балки выпиливается кусок, а для ее поддержки делаются поперечные связи данной балки с соседними. Со стропилом лучше такого не делать, а дать ему дополнительные опоры.

Всю работу можно поделить на два этапа — проходка через потолок и через крышу.

Железная труба через потолок и крышу своими руками: потолок

При монтаже потолка никто не делает заранее отверстие под дымоход. Его вырезают, когда все уже готово. А вот по поводу размеров поговорить стоит.

Делать можно по ГОСТу или тому разделочному коробу, который вы купили в магазине. Разница между ними примерно в полметра.

Нормальный ГОСТовский короб имеет форму квадрата со стороной около метра (94 см).

Еще есть правило, по которому для трубы вырезается пустое пространство с радиусом 45 см.

А в продаже можно встретить короба со стороной в полметра. Почему так? Потому что они легко проходят между балками. Это делает их более удобными, но и более пожароопасными.

Вам выбирать, что важнее. Итак, под короб вырезается отверстие в перекрытии. Балку укрепляют, соединяя поперечными брусками с соседними балками.

Стороны образовавшегося отверстия (оно должно быть чуть больше короба) отделываются плитками минерита. Только после этого вставляется короб.

Фрагмент трубы дымохода рсположен между потолком и крышей. Фото СтройДом

В нем есть пространство между стенками и дымоходом. Это пространство принято заполнять либо минватой, либо керамзитом.

КСТАТИ! Диаметр трубы, конечно, можно рассчитать от патрубка, который выходит из печи, но можно исходить и из соотношения, в котором на каждый киловатт мощности печи должно приходиться не меньше 8 квадратных см площади сечения дымохода.

Закрывается короб опять же минеритом и листами нержавейки.

Как заделать трубу на крыше

Мы остановились на том, что труба прошла через разделочный короб в потолке. Важно, чтобы никаких соединений труб не было внутри разделочного короба. Поэтому старт делается ниже. После короба труба свободно поднимается до пересечения с крышей.

Чердаки у всех разные — у кого-то холодные, вплоть до того, что там просто стропила и кровля, у кого-то утепленная, в том числе и теплые, жилые мансарды. Понятно, что в первом случае проходка через крышу будет оформлена по-разному. Но есть и общее.

Кровельная основа делается из дерева — это стропила и обрешетка. Поэтому соседство с нагретой до весьма высоких температур трубой может закончиться воспламенением дерева.

ВАЖНО! Поэтому древесину обрабатывают антипиренами — веществами, которые затрудняют или полностью препятствуют возгоранию древесины.

Обрабатывать надо хотя бы те элементы деревянной конструкции, которые находятся ближе всего к дымоходу. Но и в этом случае минимальное расстояние, на котором может находиться между собой дерево и дымоходом с теплоизоляцией — это 15 см. Если же теплоизоляции не имеется, расстояние увеличивается до 25-30 см.

Желательно заделать трубу на крыше бани теплоизолятором, а проходящие рядом элементы обрешетки и стропил — антипиренами и листами того же минерита.

С внутренней стороны все это оформляется более или менее презентабельно, в зависимости от назначения чердака, а снаружи еще предстоит поставить металлический или силиконовый фартук, который будет герметизировать соединение дымохода и крышы, препятствуя попаданию осадочной влаги через стыки.

Фартуки продаются во всех магазинах и подходят под разные диаметры. Для более полной стыковки деталей обязательно используют высокотемпературный герметик. К трубе фартук крепится на герметик, а к кровле — с помощью крепежных деталей.

По поводу вырезаемого отверстия. Если используется силиконовый фартук, оно не может быть большим, во всяком случае, в самом кровельном материале (помните, что обрешетку вы обрезаете по правилам пожарной безопасности). Если вырез в кровельном материале большой, то использовать можно металлический фартук с различными уплотнителями для того или иного кровельного материала.

Остается смонтировать искрогаситель с зонтиком, и установка трубы в бане через крышу завершена.

Полезное видео

Из этого ролика вы узнаете, как установить трубу в баню через крышу своими руками:


После сборки всех элементов начинается процесс устройства системы дымохода. Поскольку все части конструкции просты в соединении, выполнить это не составит большого труда.

рассмотрим варианты установки через стену и через потолок

На чтение 12 мин. Просмотров 2.6k. Обновлено

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

  1. Кронштейны на стенку для удержания постройки.
  2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
  3. Комплект переходников.
  4. Тройники.
  5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
  6. Хомуты для скрепления раздельных деталей.
  7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
  8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Watch this video on YouTubeПравильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

  • базальтовую вату;
  • песок;
  • керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Дымоход в Бане, Как сделать противопожарную распушку #Часть5

Watch this video on YouTubeГорючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич   – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

  • Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
  • Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
  • После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
  • Краевые места короба саморезами крепят к потолку.
  • Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

  1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
  2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
  3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

  1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
  2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
  3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
  4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.

Watch this video on YouTubeК тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

  1. Инструменты для работы.
  2. Перчатки.
  3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Watch this video on YouTubeСверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич   – устройством, а значит и Вашим хорошим здоровьем.

как поставить железную трубу своими руками, какой должна быть высота вывода дымохода, как заделать и многое другое

При установке печи наступает момент, когда надо выводить трубу в бане через потолок и крышу. Для этого приходится резать существующие перекрытия и, само собой, делать это лучше по инструкции, если нет опыта, но есть желание справиться без помощи профессионалов. Инструкцию вы найдете ниже, статья же в целом будет рассматривать все имеющиеся варианты.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:



Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Выход/вывод трубы на крышу

А теперь переходим к практическим инструкциям как поставить трубу в баню на крыше. Выберем подходящее место, разберем элементы конструкции и разложим процесс на этапы.

Как вывести дымоход в бане через крышу: выбор места

Место вывода может определяться положением печи, но вы вполне можете его скорректировать, если проведете участок трубы горизонтальным или наклонным.

СОВЕТ! Горизонтальный участок снижает тягу. Его можно заменить иногда на наклон в 45 градусов. Если возможности нет, делайте длину не больше метра и увеличивайте высоту трубы над крышей.

Есть некоторые нюансы, связанные с пожарной безопасностью, которые следует учитывать, когда будете выводить трубу из бани на крышу.

Если покрытие сделано из горючего материала, а уклон крыши составляет более 12 градусов, то верх трубы должен быть выше конька не менее, чем на 60 см.

Баня с крышей из огнестойкого покрытия с трубой дымохода высотой более метра. Фото Уралэкодом

Если же покрытие огнестойкое, то расстояние от верха трубы до кровли, если провести прямую, соединяющую их параллельно земле, должно быть не менее метра, а высота трубы над крышей — не менее 30 см.

Для крыш с уклоном до 12 градусов высота над коньком должна составлять не менее 60 см, независимо от вида покрытия.

ВАЖНО! Если у вас есть пересечение двух кровель, то ни в коем случае не делайте дымоход на этом участке. Он будет протекать.

Печная труба: проходка в крыше — элементы конструкции

В самом распространенном варианте, когда, к примеру, делается железная труба в бане через потолок и крышу, основные необходимые элементы будут следующие:

  • монотруба;
  • шибер;
  • старт — переходник с моно на сэндвич;
  • разделочный короб;
  • сэндвич;
  • фартук из металла или силикона;
  • искрогаситель.

Монотруба предпочтительна в помещении парилки, однако еще не доходя до потолка она переходит в сэндвич с помощью «старта». Не забываем, что на участке монотрубы в пределах досягаемости необходимо поставить шибер — заслонку, регулирующую тягу.

старт-сэндвич

После «старта» труба проходит через разделочный короб в потолочном перекрытии. Далее она идет до кровли, где под нее вырезается отверстие, закрываемое снаружи фартуком, а на самой верхушке трубы устанавливается искрогаситель — это делают те, кто не хочет спалить баню случайной искрой.

Установка трубы через крышу: этапы

Итак, первое, что нужно сделать еще во время проекта — это соотнести положение фундамента печи с будущей балочной системой потолка и стропильной системой крыши. Нежелательно, чтобы выход трубы попадал на балку или стропило.

Конечно, вы можете уйти от конструкционного элемента кровли, если вставите наклонный участок, но это лишнее усложнение, которого можно избежать, если просто наложить друг на друга чертежи кровли и фундамента.

Проходка через крышу. Фото СтройДом

Если же подобное невозможно, то делается следующее: из балки выпиливается кусок, а для ее поддержки делаются поперечные связи данной балки с соседними. Со стропилом лучше такого не делать, а дать ему дополнительные опоры.

Всю работу можно поделить на два этапа — проходка через потолок и через крышу.

Железная труба через потолок и крышу своими руками: потолок

При монтаже потолка никто не делает заранее отверстие под дымоход. Его вырезают, когда все уже готово. А вот по поводу размеров поговорить стоит.

Делать можно по ГОСТу или тому разделочному коробу, который вы купили в магазине. Разница между ними примерно в полметра.

Нормальный ГОСТовский короб имеет форму квадрата со стороной около метра (94 см).

Еще есть правило, по которому для трубы вырезается пустое пространство с радиусом 45 см.

А в продаже можно встретить короба со стороной в полметра. Почему так? Потому что они легко проходят между балками. Это делает их более удобными, но и более пожароопасными.

Вам выбирать, что важнее. Итак, под короб вырезается отверстие в перекрытии. Балку укрепляют, соединяя поперечными брусками с соседними балками.

Стороны образовавшегося отверстия (оно должно быть чуть больше короба) отделываются плитками минерита. Только после этого вставляется короб.

Фрагмент трубы дымохода рсположен между потолком и крышей. Фото СтройДом

В нем есть пространство между стенками и дымоходом. Это пространство принято заполнять либо минватой, либо керамзитом.

КСТАТИ! Диаметр трубы, конечно, можно рассчитать от патрубка, который выходит из печи, но можно исходить и из соотношения, в котором на каждый киловатт мощности печи должно приходиться не меньше 8 квадратных см площади сечения дымохода.

Закрывается короб опять же минеритом и листами нержавейки.

Как заделать трубу на крыше

Мы остановились на том, что труба прошла через разделочный короб в потолке. Важно, чтобы никаких соединений труб не было внутри разделочного короба. Поэтому старт делается ниже. После короба труба свободно поднимается до пересечения с крышей.

Чердаки у всех разные — у кого-то холодные, вплоть до того, что там просто стропила и кровля, у кого-то утепленная, в том числе и теплые, жилые мансарды. Понятно, что в первом случае проходка через крышу будет оформлена по-разному. Но есть и общее.

Кровельная основа делается из дерева — это стропила и обрешетка. Поэтому соседство с нагретой до весьма высоких температур трубой может закончиться воспламенением дерева.

ВАЖНО! Поэтому древесину обрабатывают антипиренами — веществами, которые затрудняют или полностью препятствуют возгоранию древесины.

Обрабатывать надо хотя бы те элементы деревянной конструкции, которые находятся ближе всего к дымоходу. Но и в этом случае минимальное расстояние, на котором может находиться между собой дерево и дымоходом с теплоизоляцией — это 15 см. Если же теплоизоляции не имеется, расстояние увеличивается до 25-30 см.

Желательно заделать трубу на крыше бани теплоизолятором, а проходящие рядом элементы обрешетки и стропил — антипиренами и листами того же минерита.

С внутренней стороны все это оформляется более или менее презентабельно, в зависимости от назначения чердака, а снаружи еще предстоит поставить металлический или силиконовый фартук, который будет герметизировать соединение дымохода и крышы, препятствуя попаданию осадочной влаги через стыки.

Фартуки продаются во всех магазинах и подходят под разные диаметры. Для более полной стыковки деталей обязательно используют высокотемпературный герметик. К трубе фартук крепится на герметик, а к кровле — с помощью крепежных деталей.

По поводу вырезаемого отверстия. Если используется силиконовый фартук, оно не может быть большим, во всяком случае, в самом кровельном материале (помните, что обрешетку вы обрезаете по правилам пожарной безопасности). Если вырез в кровельном материале большой, то использовать можно металлический фартук с различными уплотнителями для того или иного кровельного материала.

Остается смонтировать искрогаситель с зонтиком, и установка трубы в бане через крышу завершена.

Полезное видео

Из этого ролика вы узнаете, как установить трубу в баню через крышу своими руками:

***
Если вам интересно больше узнать об установке печки со всеми этапами, почитайте вот эти статьи.

Где заказать

Рекомендуем посетить наши разделы с контактами компаний по продаже печного оборудования и по строительству бань на заказ.



Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Крепление дымохода к стене своими руками. Дымоход от сэндвич-трубы к бане

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей. Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи.Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания. При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

  1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно.Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
  2. Категорически запрещается прокладывать прокладку через полы, если трубы не изолированы.
  3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
  4. Дымоход должен быть высотой не менее 5 м.
  5. При определении параметров высоты трубы, вентиляционных каналов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
  6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с увеличением ее высоты. Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов. Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода. Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания.Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

.

  • в случае установки плоской кровли расстояние должно быть не менее 50 см;
  • на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
  • , если высота от конька от 1.5 на 3 м, тогда трубу следует установить так высоко, чтобы она не уступала высоте конька;
  • если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

  • труба;
  • набор слесарного инструмента;
  • болгарский;
  • ножницы по металлу;
  • уровень;
  • Рулетка

  • ;
  • Хомуты

  • ;
  • Герметик

  • ;
  • скоб;
  • Саморезы

  • ;
  • лист оцинкованный;
  • Обогреватель

  • .

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

На сегодняшний день наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой строительный собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Поскольку у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

  • тройник;
  • Флюгер

  • — защищает конструкцию от ветра и предотвращает обратную тягу;
  • колено с углом 45 и 90 градусов;
  • Конус

  • для свободного обтекания;
  • аудит для проверки состояния дымохода;
  • защитный грибок.

Если , нагревательная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство является прибыльным делом . на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки многослойных трубок

К обогрев был эффективен . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

  • смонтировать дымоход к агрегатам, работающим на угле;
  • установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
  • использовать в качестве топлива предметы с лакокрасочными материалами и строительными отходами;
  • размещать секции дымохода вблизи легковоспламеняющихся материалов;
  • используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали — многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.

  • внутренняя труба изготавливается из нержавеющей стали, как правило, марки AISI 316, толщиной до 0,7 мм;
  • слой теплоизоляции — базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
  • Наружный слой

  • — нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше нужно было утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич

Дымоход

Внешний слой необходим для обеспечения защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

  • установка такой конструкции на дымоход гарантирует отсутствие конденсата;
  • меньше скопления сажи, а значит простота эксплуатации;
  • красивый, эстетичный вид дымохода;
  • пожарная безопасность;
  • простота установки, своими руками, без привлечения специалистов;
  • долгий срок службы.

Элементы сэндвич-трубы

Дымоход — это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.

Настенный регулируемый кронштейн для крепления дымохода

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический хорват, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент — голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап — подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. При прохождении через стену необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние — 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные — дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымовыми», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате».«
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

.

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для твердотопливных обогревателей, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымоходов через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб — дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества бутербродов с дымоходами

  1. Металлические трубы — давно зарекомендовавший себя и распространенный элемент дымоходов. Это связано с рядом причин.
  2. Трубы имеют круглое сечение, по которым легче газообмен между топкой и окружающей средой. Это важно для организации обтекания воздушных потоков внутри дымохода.
  3. Только трубы позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.

  4. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . Есть еще некоторые другие сложности.

  • Высокая проводимость металла за короткое время снижает температуру проходящих по трубам газов, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает большую часть тепло сохраняется внутри помещения.
  • Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
  • Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть все, что состоит из двух слоев и начинок, бутербродом, дымоход получил такое название. Сэндвич состоит из двух труб разного диаметра (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно трубы .Во-вторых, кронштейн . в-третьих, другие детали: хомуты , переходники, тройники, трубы с ревизией, , обеспечивающие правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний — от контраста температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к тепловому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, поскольку они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.перекрытие и др.

Иногда котел или топка монтируется на черновом полу. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начинать с выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утепления. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утепляющий материал расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальные муфты. Часто при установке стальных труб используют термостойкие герметики, которыми покрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при наложении возникает вероятность перегрева и возгорания прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину теплоизоляционного слоя на стыках.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и очищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств для чистки дымохода . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, потому что это часто провоцирует возгорания.

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье. А в прилагаемом видео подробно объясняется, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа. Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю.Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

  • . вставной дымоход — выход трубы вертикально вверх от потолка и крыши. Через однопетлевый переходник от топки монтируются трубные модули, а далее по туннелю труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды — головки;
  • .протянут через стену — смысл тот же, только здесь труба пойдет к внешней стене здания.

Необходимо предварительно проделать в стене квадратное отверстие под туннель. После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических.На практике дымоход, протянутый через стену, менее воспламеняется и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса. Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки — блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

  • . соединение труб;
  • .Герметизация стыков;
  • . проведение труб через потолок, крышу или стену;
  • . крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная труба не предназначена для полного прилегания к нагревательному элементу из-за его высокой температуры. После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик — это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) — первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие — категорически против такого подхода. Разница в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того, чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания. Именно на этом модуле настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги и последующего ее отвода. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене с помощью скоб — хомутов необходимого диаметра с крепежом. Завершите трубу металлической заглушкой, предохраняющей трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок. Для проведения трубы через крышу удобно использовать flash master — резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, подобное изделие из резины прослужит намного дольше. Высота трубы над уровнем кровли определяется следующим образом:

  • . труба должна быть выше любых пристроек к зданию или надстроек над ним;
  • . если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 — на одном уровне с коньком, более трех метров — чуть ниже;
  • .Для плоской кровли рекомендуется длина около метра.

Обязательно запомните:

  • . Дымоход собирают от печи, т.е. снизу вверх;
  • . длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепляемый к нужной поверхности.Обычно сначала крепится кронштейн, а затем в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые. такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую у производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, сборки, монтажа и крепления сэндвич-труб.


Дымоход — один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками. Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила.Рассмотрим эти:

  • Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
  • Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание.Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.

Изолятор для дымохода — мат из базальта

  • Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
  • Для надежности крепят дымоход к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из нержавеющей стали или сэндвич-трубы следует крепить через каждые 1 штуку.5 м, и пристраивается чугунный дымовой канал 0,8-1 м.

  • Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с учетом норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

  • Дымоходы кирпичные.Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
  • металлических дымоходов;
  • канала дымоудаления из сэндвич-труб;
  • Керамические дымоходы

  • — монтируются по схеме дымохода, собранные из многослойных труб;
  • Дымоходы полимерные

  • , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему.Однако для сборки дымохода потребуется:

  • для гладкой резки труб используется болгарка;
  • сверлить отверстия в стыках труб более удобным сверлом;
  • Отвертка

  • или набор отверток;
  • для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
  • для последующей заделки отверстий применяют кельму и шпатель;
  • Для личной защиты человека, собирающего дымоход, используются очки и перчатки.

Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без средств индивидуальной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

  1. , чтобы подогнать все составные элементы под требуемые размеры;
  2. в нужных местах (стены, крыша и т. Д.) Сделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;

  1. установлен дымоход;
  2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
  3. установленный дымоход подключен к отопительному прибору;
  4. все необходимые секции дымохода;

  1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.

Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.

Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

  1. Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
  2. при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы — самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.

Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

  1. в стене проделывается отверстие на расстоянии не менее 50 см от выхода обогревателя;
  2. Крепежные элементы

  3. устанавливаются по всей длине дымохода по наружной стене, расстояние между которыми должно быть не менее 1 м;
  4. по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Примыкание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;

  1. Внутри дома дымоход подключен к отопительному оборудованию;

  1. внешняя часть дымохода в сборе, крепится к стене и переходному колену;
  1. Верхняя часть дымохода защищена головкой.

Для наружного дымохода уместнее использовать металлические трубы.

Прежде чем приступить к монтажу дымохода, необходимо подготовить все необходимые компоненты системы и инструменты. Монтаж дымохода выполняется по приведенным выше схемам. Главное — соблюдение норм пожарной безопасности.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно.У этой конструкции много преимуществ:

  • конденсата нет;
  • минимум сажи;
  • пожарная безопасность;
  • небольшой вес;
  • красивый внешний вид;
  • простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы. Обозначается двумя цифрами — 120/180, где числитель — внутренний диаметр, а знаменатель — внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

  • дровяные печи или газотурбинные установки — 50-600 мм;
  • котлы твердотопливные -50-700 мм;
  • дизель-генераторы или газопоршневые агрегаты — 50-500 мм;
  • микротурбинных аппаратов — 50-300 мм;
  • Газовые котлы

  • — 200 мм;
  • Дизельные системы

  • — 200 мм.

Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. Сэндвич-трубку длиной 3 метра можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой кровли и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

  1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
  2. материал сэндвич-трубок;
  3. толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой агрегат, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парилку после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют, там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху накрывается асбестовым листом и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо сделать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется опорным кронштейном. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели закрываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

  • Внутренние трубы — внешняя часть закрыта;
  • Наружные трубы — вся внешняя поверхность уплотнена;
  • При переходе от одностенных труб к двустенным, вся внешняя поверхность герметизируется;
  • Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения герметизации необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.

Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

  1. Не устанавливайте бутерброд рядом с горючими материалами.
  2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
  3. Лучшая изоляция — воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
  4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
  5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Так как их очень мало:

  • детали из нержавеющей стали всегда очень дороги;
  • Срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
  • из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как сделать сэндвич-трубу своими руками?

Кирпичные дымоходы постепенно заменяются новыми конструкциями.При их изготовлении используются новые строительные материалы. Такие дымоходы называются сэндвич-трубами. У них много преимуществ. Однако высокая стоимость не позволяет каждому приобрести представленную конструкцию.

При большом желании собрать сэндвич-трубу своими руками не составит труда. Подробная инструкция поможет домашнему мастеру правильно выполнить все действия. При этом он может не только собрать трубу, но и самостоятельно смонтировать ее на крыше.

общие характеристики

Конструкция типа сэндвич-трубы появилась на рынке строительных материалов сравнительно недавно.Технология производства постоянно совершенствуется. Выпускаются новые виды материалов, которые позволяют смонтировать любую систему и придать ей необходимые качества.

Монтаж сэндвич-трубы своими руками сэкономит средства семейного бюджета. Изготовление таких дымоходов не очень сложное. Представленные конструкции могут быть выполнены из материалов, которые есть в строительных магазинах.

Сэндвич-труба — это конструкция из металла и изоляции. В качестве последних используются негорючие материалы, например, базальтовая вата.Также в конструкции конструкции есть две трубы разного диаметра. В образовавшейся полости между ними устанавливается утеплитель. Именно благодаря простоте такой трубы можно собрать ее самостоятельно.

Преимущества

Изготовление сэндвич-трубы своими руками оправдано по многим причинам. Представленная конструкция имеет массу преимуществ. В первую очередь необходимо отметить универсальность сэндвич-трубы. Совместима с дымоходами практически из любого материала.

Компактный и легкий. Его несложно смонтировать самостоятельно. Причем работы будут выполнены всего за один день. Выглядит эстетично, способно дополнить общий вид кровли из разных материалов.

Одним из главных достоинств представленных дымоходов является их негорючесть. Базальтовая вата, которую используют в качестве утеплителя, не горит и не тлеет при высоких температурах. Она просто превратится в камень.

Стропильная система не препятствует установке многослойной трубы.На стенках дымохода не будет оседать сажа, появится конденсат. Таким образом, систему не нужно часто чистить. Материалы, из которых изготовлена ​​труба, не подвержены воздействию агрессивных сред, химикатов и перепадов температуры.

недостатки

Список недостатков сэндвич-труб довольно скромен. В продаже есть относительно дорогие дизайны. Этот недостаток не имеет значения для тех владельцев, которые хотят сделать подобный дымоход своими руками.

Также следует отметить, что сэндвич-конструкции не использовались более 15 лет. Это тоже сомнительный недостаток. Рынок строительных материалов постоянно улучшается. Если при изготовлении труб используются новые качественные материалы, они могут прослужить дольше.

По мнению профессиональных строителей, представленные системы отличаются массой преимуществ, которые затмевают недостатки. Именно по этой причине многие владельцы создают собственные сэндвич-трубы.Для бани, построенной из дерева, представленный вариант считается лучшим. Он также подходит для других типов материалов.

Обучение

Монтаж сэндвич-трубы своими руками выполняется по определенной технологии. Он включает несколько этапов. Для начала нужно сделать рисунок. Для этого проведите соответствующие замеры, продумайте необходимые детали.

После создания плана вы можете закупить необходимое количество материалов. Также следует подготовить все необходимые инструменты в работе.Далее конструкция собирается и устанавливается на крышу.

Для изготовления такой системы вам потребуется приобрести лист для внутренней части трубы из нержавеющей стали, теплоизоляцию и внешний лист для трубы, который может быть из оцинкованной стали, латуни или меди. Подбору материалов нужно уделить особое внимание. От этого будет зависеть функциональность и долговечность дымохода.

Выбор материала

Изучая вопрос, как сделать сэндвич-трубу своими руками, нужно ответственно подойти к выбору материалов.Внутренний участок трубы должен быть изготовлен из листа нержавеющей стали. Этот материал при нагревании минимально меняет свои размеры, не деформируется. Оцинкованную сталь лучше всего использовать только снаружи трубы. Также для этого может подойти латунь или медь.

Изоляция между двумя металлическими частями дымохода может быть выполнена из минеральной ваты. Это базальтовое волокно, которое отличается минимальной теплопроводностью. Его толщина может составлять от 25 до 60 мм. Этот материал экологически чистый, не воспламеняется.Это отличный вариант для создания дымохода.

Также в качестве утеплителя можно использовать керамзит или полиуретан. Не используйте легковоспламеняющиеся материалы для крепежа, изоляции и других элементов системы. Обычный заводской котел может нагреть систему до 120 ° C. А вот самодельная печь для бани, например, дает в дымоходе температуру до 800 ° C. Поэтому материалы нужно подбирать очень тщательно.

Поселок

Монтаж дымохода из многослойной трубы своими руками следует начинать с расчетов.В соответствии с планом дома можно узнать расстояние дымохода до поверхности крыши. Однако важно правильно рассчитать параметры участка, который будет возвышаться над поверхностью крыши.

Если крыша имеет ровную поверхность или минимальный уклон, дымоход должен подниматься над ней на высоту 50 см. Если откосы покрыты горючим материалом, этот показатель увеличивается в 2 раза. Длина трубы в этом случае должна быть не менее 1 м.

Если дымоход расположен на расстоянии 3 м и более от конька крыши, необходимо правильно определить линию его установки.Он проходит под углом 10º от центра крыши.

Также следует обратить внимание на сечение трубы. Для котла мощностью 3,5 кВт подойдет дымоход сечением 14х14 см. Если этот показатель достигает 5 кВт, габариты должны быть 14х20 см. Если котел имеет номинальную мощность до 7 кВт, следует сделать сечение 14х27 см.

Трубопровод в сборе

Сделать сэндвич-трубу для дымохода своими руками довольно просто. Подготовив все необходимые элементы, выполнив расчеты, можно приступать к работе.Для начала нужно снять пленку со всех материалов. Если установлен заводской котел, можно использовать обычную стекловату. Но для самодельных печей крайне важно использовать именно базальтовое волокно. После распаковки оставляют на 5 минут. Это позволит волокнам распрямиться.

Стальную трубу (чаще всего сплошную) необходимо обернуть слоем изоляции. Наружная часть дымохода может быть собрана из нескольких фрагментов. Оцинкованная сталь собирается с помощью небольших саморезов.Для монтажа с их помощью потребуются как фрагменты, так и поверхность листа.

В некоторых случаях стальные листы соединяют сваркой. Важно обеспечить высокую герметичность системы. В этом случае это будет эффективно и безопасно. В том месте, где труба будет проходить через крышу, необходимо оборудовать специальный короб. Он заполнен керамзитом или другим негорючим материалом.

Присоединение к дымоходу

Уметь сделать сэндвич-трубу своими руками недостаточно.Важно правильно установить представленную конструкцию на крышу. Для этого нужно приобрести специальные переходники. В пристройку предыдущего участка дымохода вставляется труба меньшего диаметра. Такой способ подключения позволяет избежать появления сажи внутри системы.

Если дымоход будет проходить сквозь стену, нужно разобрать место для этого процесса. Этот сайт нужно будет укрепить. Далее собирается внешний кронштейн. К нему крепятся специальные элементы конструкции, которые позволят легко перемещать тройник в процессе крепления трубы дымохода.

Стену, через которую будет производиться монтаж, можно закрыть листом фанеры толщиной 10 мм. По его периметру устанавливается лист асбеста. На этот слой также нужно будет установить пластину из оцинкованной стали. Все слои укрепляются саморезами в том месте, где будет проходить труба. Кронштейн следует покрасить. Далее труба продевается в подготовленное отверстие.

Монтаж через крышу

Сэндвич-трубу для дымохода можно вывести своими руками через крышу.Внутри к образовавшемуся отверстию следует прикрепить стальной оцинкованный лист. Его фиксируют только после того, как трубу выведут на крышу. При необходимости его можно подвести под край рубероида.

Если труба высокая (более 1 м), нужно продумать систему подкосов. В противном случае такая система была бы ненадежной. Также используются обжимные зажимы. Это предотвратит перекос трубы от ветра. При установке проставок следует учитывать розу ветров на местности.

Если кровля из битума или рубероида, материал дополнительно защищают от огня.Для этого поверх покрытия устанавливается дефлектор. В его конструкции есть гасящая сетка.

Стыки труб не должны проходить в материал потолка или крыши. Это наиболее пожароопасные места дымохода. Хозяин дома должен уметь контролировать стыки.

Крепление

Сэндвич-труба своими руками должна быть правильно закреплена. Все колени, тройники и суставы должны быть стянуты хомутами. Особенно важно учитывать высоту дымохода. Такие конструкции необходимо правильно закрепить, укрепить.

Хомуты затягиваются на стыках многослойных труб. Если есть тройники или переходники, потребуются два крепежных элемента.

Опоры можно создавать из углов 50, 30 мм. Также важно использовать термостойкий герметик. Это вещество предотвращает попадание воздуха в трубу. Если не обеспечить герметичность системы, тяги в ней будет недостаточно. Окись углерода может попасть в комнату.

Заключительный этап

Сэндвич-труба своими руками должна быть правильно смонтирована.Следует учесть, что расстояние всего дымохода должно составлять всего 5-6 м. Расстояние измеряется от кончика до решетки. Герметиком потребуется обработать все стыки. Также пространство между двумя трубами сверху необходимо обработать представленным средством. Изолированный круг не должен оставаться открытым.

Трубы обрабатываются как внутри помещений, так и снаружи. Стыки снаружи дымохода также следует заделать. Причем после запуска системы необходимо тщательно проверить все точки подключения.При наличии протечек стыки еще раз обрабатываются герметиком, выдерживающим температуру нагрева до 1000 ºС.

Узнав, как собрать сэндвич-трубу своими руками, вы сможете сделать дымоход самостоятельно в соответствии со строительными нормами. При этом удастся сэкономить из семейного бюджета, смонтировать прочную, долговечную систему, которую не нужно будет восстанавливать еще много лет.

Как купать собаку в ванне

Сделайте ванную комнату красивой и теплой, включив горячий душ на несколько минут.Это согреет воздух. Как только в комнате станет жарко, наполните ванну теплой водой. Перед наполнением ванны обязательно слейте всю горячую воду, чтобы не обжечься. Положите полотенце на дно ванны, чтобы у собаки была безопасная подушка, на которой она может стоять во время принятия ванны.

Если ваша собака любит принимать ванну или любит воду, подумайте о том, чтобы взять с собой в ванну забавную пищащую игрушку. Заведите собаку в ванную и держите дверь закрытой, чтобы в комнате было тепло.Добавьте собаку и игрушку в ванну. Покажите собаке игрушку, чтобы она могла развлекаться, пока вы ее купаете.

Используйте мягкую ткань, чтобы протереть морду вашей собаки. Сначала очистите глаза, промойте тряпку и вытрите остальную часть лица. Без необходимости избегайте использования мыла или шампуня возле его глаз или ушей.

Добавьте в уши собаки ватные шарики, чтобы вода не попала в ушные каналы. Это сохранит его уши сухими и предотвратит рост дрожжей и возможные инфекции. Промойте голову собаки, не допуская попадания воды в уши.

Нанесите на тело собаки безопасный шампунь для собак и вспеньте ее. Мыльные пузыри прикрепятся к грязи, чтобы смыть ее. Обязательно вымойте все его тело, включая ноги, живот и участки для горшков.

Промойте собаку чистой водой. Для ополаскивания собаки можно использовать кувшины с теплой водой на галлон, ручной душ с чистой теплой проточной водой или чашку или миску и кран с теплой водой.

Поднимите полотенце, как только вы закончите, потому что ваша собака, скорее всего, захочет стряхнуть лишнюю воду.Если держать полотенце между вами и собакой, вы не сможете принять душ, а ванную не будете протирать после ванны.

Слейте воду из ванны и вытрите собаку новым чистым полотенцем. Удалите ватные шарики, ранее вставленные ему в уши, и вытрите лицо и голову. Сдвиньте полотенце вниз, вытирая его тело, живот и хвост. Как только вода слита, протяните полотенце и отожмите его с ног.

Осторожно вытащите собаку из ванны и досушите полотенцем.Будьте осторожны со своим щенком, когда он выходит из ванны. Пол в ванной и сторона ванны могут быть скользкими, и он может захотеть выбраться.

Расчешите собаку, чтобы уложить ее шерсть и удалить все спутанные волосы. Всегда заканчивайте купание вкусным угощением.

Список серий | Taskmaster Wiki

Эпизод 1: Это не твоя вина. (18 марта 2021 г.)
1 Приз: Лучшая вещь, которую можно унести, но только просто. 1 2 4 5 3
2 Сделайте самые впечатляющие вещи под столом одной рукой.Вы должны помахать другой рукой и все время смотреть в камеру. 2 3 [1] 3 5 4
3 Поймай крысу самым изобретательным способом. Вы должны находиться на расстоянии не менее 3 метров от крысы, когда поймаете ее. Крыса перебежит красный зеленый цвет через 30 минут. DQ 1 5 3 [2] 3 [2]
4 Отнесите все тарелки Алексу.Вы можете путешествовать только на скутере, велосипеде или ховерборде при транспортировке тарелок. Каждая брошенная вами тарелка добавляет 20 минут вашему времени. 2 1 5 3 [2] 4 [2]
5 Live: Сложите ведра так, чтобы они были выше вас, затем положите один мешок с фасолью и руки на бедра. Ваш стек должен стоять две секунды, и вы не можете покидать свое место. 0 0 0 0 5
Итого 5 7 17 17 [2] 18 [2]
Эпизод 2: Приманка для щенков патоки. (25 марта 2021 г.)
1 Приз: Лучшая поилка. 5 1 2 4 3
2 Отключите воздушный шар в течение 20 секунд.Во время зависания верхняя часть воздушного шара не должна быть выше вашего подбородка, а нижняя часть верха воздушного шара не должна быть ниже вашей талии. Вы должны усмехаться в течение 20 секунд. 0 5 0 4 3
3 Команда: Самый длинный спор. Вы должны по очереди использовать не более 10 слов, заканчивающихся уникальным 4-буквенным словом. Вы должны смотреть друг на друга повсюду, а говорящий должен сердито махать пальцем во время выступления.Спор заканчивается, когда наступает 10-секундное молчание или один из вас отводит взгляд. 2 2 5 5 2
4 Сделайте дом привидениями. 3 3 4 4 5
5 Live: Угадай свое место в группе. Надсмотрщик зачитает категорию, затем вы должны поднять номер, который отражает ваше положение в этой категории. 2 2 5 4 4
Итого 12 13 16 21 17
Эпизод 3: Беги по дереву на Луну. (1 апреля 2021 г.)
1 Приз: Самая шокирующая вещь больше кошки, но меньше свиньи. 1 3 5 3 3
2 Сделайте шипение камней в сауне.Вы должны стоять за веревкой, когда шипят камни. Вы не можете перемещать камни или веревку. Вы не можете использовать шланг. 4 1 2 3 5
3 Создайте новый лучший способ запоминать, сколько дней в каждом месяце. 3 4 1 2 5
4 Получите весь ваш багаж через службу безопасности.Вы должны оставаться внутри лабиринта, пока ваш багаж не пройдет через рентгеновский аппарат. Вы можете пройти под одной веревкой и отпустить одну веревку. Вы также можете полностью отсоединить один столб, но затем вы должны поднять этот столб и нести его для остальной части задачи. Если какой-либо из вашего багажа коснется любого из барьеров, лабиринт возобновится, и вы должны будете начать заново. DQ DQ 5 DQ 4
5 Team Live: Разыграйте детские стишки, чтобы надсмотрщик мог их угадать. 3 3 5 5 3
Итого 11 11 18 13 20
Эпизод 4: Преждевременный конкер. (8 апреля 2021 г.)
1 Приз: Самая безумная вещь. 4 3 1 4 5
2 Убери весь банан в бутылке.Вы не можете разбить бутылку. Бутылка не может покидать лабораторию. 1 3 4 DQ 5
3 Team: Положите мешок с солью на этот стол. Никто не может двигаться, держа мешок с солью. Если мешок с солью коснется земли в какой-то момент, вы должны вернуться в исходную точку. Если какой-либо колокол коснется земли в любой момент, вы должны вернуться в исходную точку. Нельзя касаться веревки или ремня. 5 5 DQ DQ 5
4 Убери этот рулон туалетной бумаги как можно дальше отсюда. Рулон петли не должен ломаться, и только эта простыня может касаться земли. Трубка рулона петли должна оставаться на держателе рулона петли. DQ 5 DQ DQ 4
5 Live: Запишите, какие пять вещей находятся в чаше под столом и сколько их там.Вы должны всюду смотреть на надсмотрщика. Одна рука должна быть в миске, а другая должна держать ручку на всем протяжении. 3 5 2 2 4
Итого 13 21 7 6 23
Эпизод 5: Пощечина. (15 апреля 2021 г.)
1 Приз: Лучшее, чем можно управлять рукой. 1 5 4 3 2
2 Накройте нижнюю половину биоразлагаемой пищевой пленкой и клейкой лентой, чтобы никакая часть вашей нижней половины не была покрыта биоразлагаемой пищевой пленкой и клейкой лентой. 3 5 1 2 4
Наденьте капитанскую фуражку. Когда вы носите капитанскую шляпу, ваша нижняя половина должна быть полностью покрыта биоразлагаемой пищевой пленкой и клейкой лентой.
3 Сделайте лучшую форму для этой пчелы. Вы должны постоянно носить одежду пчеловода. У вас есть пять минут, чтобы заказать пять товаров. 4 1 5 3 2
4 Расположите семь предметов по количеству сторон. Вы можете касаться предметов только лицом. Если что-то упадет со стола, вы дисквалифицируетесь. Теперь ты должен надеть темные очки. 5 DQ DQ 4 DQ
5 Team Live: Возьмите зефир щипцами. Когда надсмотрщик говорит, у вас есть 10 секунд, чтобы схватить зефир. Как только ваши щипцы окажутся над столом, вы должны попытаться схватить зефир. Член другой команды попытается отбить зефир. Когда надсмотрщик скажет, у них будет 10 секунд, чтобы отбросить зефир.Их руки не могут быть над столом, пока ваши щипцы не окажутся над столом. Если их рука первой оказывается над столом, они дисквалифицируются из раунда. 4 4 2 2 4
Итого 17 15 12 14 12
Эпизод 6: Абсолютная запеканка. (22 апреля 2021 г.)
1 Приз: Самое неприятное. 2 5 1 3 4
ю. Пук. 1
2 Сделайте лучший портрет надсмотрщика на этой двери, используя только ноги. 3 5 1 2 4
3 Команда: Оскверните эту стену самым творческим способом. 1 1 5 5 1
4 Определите содержимое всех битых предметов. Вы можете лизать и нюхать все предметы. Вы можете укусить двоих, сжать одного локтями, по-настоящему наступить на одного, посмотреть на одного через увеличительное стекло и положить одного в стакан с водой. 3 5 1 2 4
5 Live: Привяжите концы шнурка к дужкам очков, а затем наденьте очки. 2 1 5 4 3
т Запустите как можно больше резинок в сумку Алекса.
Итого 11 17 13 17 16
Эпизод 7: У вас нет наглости. (29 апреля 2021 г.)
1 Приз: Лучше всего повесить на стену, которую вы обычно не вешаете на стену. 4 2 5 1 4
2 Выполните большинство заданий:
Нападите на печенье
Подбейте собаку
Обнимите рыбу
Возьмите шляпу
Осмотрите куртку
Ударьте лимон
Разомните нектарин
Откройте сливу
Квафф Рибена
Понюхайте репу
Подорвите полевку
Ударь по ксилофону
Дергай зебру
2 4 3 5 1
3 Приготовьте самое лучшее блюдо для бабушек.Каждый курс должен быть представлен внутри предыдущего курса. 2 5 4 1 4
4 Команда: Выйдите из ворот, выключив сигнализацию как можно меньше раз. Если срабатывает будильник, нужно начинать заново. Вы можете только наступать на ступеньки. 0 0 5 5 0
5 Live: Сделайте свои резиновые перчатки и резиновые сапоги как можно более тяжелыми, надев резиновые перчатки и резиновые сапоги.Надевать резиновые перчатки можно только в первую минуту. 1 1 5 2 3
Итого 9 12 22 14 12
Эпизод 8: Порядочный вид. (6 мая 2021 г.)
1 Приз: Самая приятная шаткая штука. 3 3 3 3 3
2 Надуйте и свяжите воздушный шарик так, чтобы он был больше вашей головы, аккуратно заверните шарик в подарочную упаковку и съешьте три целых пападома.Вы также должны произносить слово «метроном» между каждым тактом метронома. Вы не можете прикасаться к метроному или останавливать его. 1 4 4 5 1
3 Команда: Нарисуйте лучший рисунок британского животного. Каждый человек должен заполнять один раздел за раз и не может просматривать другие разделы в течение этого времени. Каждый раздел должен использоваться, и вы не можете каким-либо образом общаться друг с другом во время выполнения задачи. 2 2 3 3 2
4 Запишите самое важное объявление о безопасности воздушного судна и проведите максимальную демонстрацию безопасности. Ваше объявление о безопасности должно быть на другом языке или на другом языке, а ваша демонстрация должна быть незабываемой. 4 4 3 5 3
5 Live: Встаньте на одну или обе ноги за занавеской, положив руки на голову.Затем надсмотрщик угадает, на скольких ногах вы стоите. 1 3 5 1 3
Итого 11 16 18 17 12
Эпизод 9: Мистер Осьминог и Pottyhands. (13 мая 2021 г.)
1 Приз: Самый красивый трикотаж. 5 3 4 4 2
2 Сделайте самую впечатляющую и реалистичную погоду на острове Таскмастер.Ваша погода должна длиться не более минуты. 5 2 1 4 3
3 Постройте, а затем опрокиньте башню, чтобы йогурт попал в квадрат с наибольшим количеством очков. У вас есть один йогурт и одна попытка опрокидывания. 5 3 0 0 4
4 Выглядят по-разному на четырех фотографиях, сделанных камерой.Камера трижды обернется и сделает снимок каждый раз, когда окажется в кадре. Запрещается каким-либо образом препятствовать работе камеры или вращающегося механизма. Вы должны быть на всех четырех фотографиях. 4 2 3 5 3
5 Live: Заставьте рыбу попасть в цель с помощью швабры. Вы должны толкнуть рыбу в течение 10 секунд после того, как она будет опущена. Дальше от цели через 10 секунд после выбывания раунда. 1 3 1 5 4
Итого 20 13 9 18 16
Эпизод 10: Активируйте Джамали. (20 мая 2021 г.)
1 Приз: То, что заставит вас выглядеть самым крутым. 3 4 2 5 1
2 Сделайте лучший снимок большого страшного динозавра с помощью этого копировального аппарата.Вы не можете выходить из гаража. 2 3 4 1 5
3 Научно определите, сколько весят ноги и голова Алекса. Вы не можете пользоваться Интернетом. 4 1 5 2 3
4 Команда: Направьте товарища по команде в красный круг. Вы должны все время оставаться на стуле.Вы можете давать только одну инструкцию из трех слов каждые 30 секунд. 2 2 5 5 2
5 Live: Не двигая головой, правильно наденьте специальную одежду. За каждую секунду, когда ваше лицо выходит за рамки кадра, к вашему времени добавляется десять секунд. Когда вы правильно одеты, поднимите руки вверх. 5 2 3 4 1
Итого 16 12 19 17 12
Всего 125 137 151 154 158

Как исправить несоответствие температуры воды

Только непостоянная температура воды в душе или ванне

Это может быть наиболее распространенной и хорошо известной причиной нестабильной температуры воды: другая потребность в воде возникает в другом месте дома, что влияет на температуру воды, текущей из вашего крана.Когда включается посудомоечная машина или смывается унитаз, возникает новая потребность в воде, подаваемой в систему. Поскольку система является центральной для всех служб вашего дома, все должны совместно использовать как холодную, так и горячую воду.

Тем не менее, сбалансированные по давлению и термостатические регуляторы для душа / ванны призваны противодействовать этой проблеме. Замена картриджа для душа часто является лучшим способом исправить нестабильную температуру воды, как показано ниже.

  1. Закройте воду

    Выключите воду и закройте сливную пробку.

  2. Снимите ручку

    Снимите ручку с помощью шестигранного ключа подходящего размера. Снимите адаптер ручки с помощью отвертки с крестообразным шлицем.

  3. Замените картридж

    Осторожно вытяните металлический зажим, удерживающий картридж на месте. Вставьте новый картридж на место так, чтобы горячая сторона находилась слева. Замените фиксатор картриджа.

  4. Установите защиту и ручку

    Установите защиту от ожогов и регулируйте ее, пока течет вода.Заменить ручку.

Неисправная погружная трубка водонагревателя, вызывающая несоответствие температуры

Одна из наиболее распространенных причин, по которой вы можете испытывать нестабильную температуру воды в любом месте обслуживания в вашем доме, заключается в неисправности погружной трубки холодной воды вашего обычного водонагревателя на основе резервуара.

В верхней части водонагревателя есть две трубы, которые входят в водонагреватель. Одна погружная трубка проходит почти до дна резервуара и нагнетает холодную воду на дно.Другая погружная трубка короче и забирает горячую воду из верхней части бака, поскольку горячая вода поднимается вверх.

Холодная вода может быть неисправна по нескольким причинам: она может полностью оторваться в любом месте, или она может треснуть, корродировать или образовать дыры в любой точке на этой длине. Когда это происходит, поступающая холодная вода смешивается с горячей водой, и в результате получается непостоянная температура, а иногда и совсем теплая вода. Вместо замены водонагревателя можно недорого заменить саму погружную трубку.Вот как.

  1. Подготовьте водонагреватель

    Отключите подачу газа или электричества от водонагревателя. Слейте воду из водонагревателя (что добавляет времени этому проекту).

  2. Снимите вентиляционную трубу

    С помощью отвертки Phillips снимите вентиляционный патрубок в верхней части водонагревателя и металлический экран, прикрепленный к водонагревателю.

  3. Резаная медная труба

    Используйте резак для медных труб или ножовку, чтобы отрезать медную трубу примерно на 8 дюймов выше водонагревателя.

  4. Снимите медный фитинг

    Стабилизируйте фитинг погружной трубки с помощью трубного ключа, одновременно отключая фитинг медной линии с помощью серповидного ключа. Снимите медный фитинг и отложите его в сторону.

  5. Снимите погружную трубку

    Используйте трубный ключ, чтобы выключить фитинг погружной трубки. Когда он освободится, руками вытяните погружную трубку вверх и вытащите ее из водонагревателя.

    Подсказка

    При вытягивании погружной трубки, если она ударяется о потолок и застревает (например, если потолок низкий), вам придется положить бак, чтобы полностью удалить трубку.

  6. Подготовьте новую погружную трубку

    С помощью резака для PEX или ножовки отрежьте новую погружную трубку так, чтобы она была примерно на 3 дюйма короче дна водонагревателя.

  7. Установите новую погружную трубку

    Вставьте новую погружную трубку прямо в водонагреватель. Оберните резьбу тефлоновой лентой, затем прикрутите фитинг на место одним из гаечных ключей.

  8. Завершить установку

    Соедините две отрезанные медные трубы гибкой плетеной линией 1/2 дюйма с помощью вставных разъемов 1/2 дюйма.

Несоответствие температуры воды с водонагревателями по запросу

Водонагреватели по требованию или водонагреватели без бака являются энергосберегающими, поскольку они не нагревают большое количество воды (часто более 55 галлонов), которое нужно держать в резерве на всякий случай, когда это необходимо. В баковых нагревателях, даже если горячая вода не используется, нагреватель поддерживает постоянную температуру этой воды. Вместо этого водонагреватели по запросу нагревают воду на месте по мере необходимости.

В среднем душевой расходует от 1 1/4 до 2 1/2 галлона воды в минуту, а водонагреватель по запросу может подавать от 2 1/2 до более 10 галлонов горячей воды в минуту, в зависимости от модели.Потребность в горячей воде по-прежнему может быстро превысить предложение водонагревателей по запросу, хотя новые модели водонагревателей по запросу могут быть установлены параллельно, чтобы удовлетворить большую потребность в горячей воде. Но есть шаги, которые необходимо предпринять, чтобы исправить любые несоответствия температуры .

  1. Удаление накипи с нагревателя

    Карбонаты, ржавчина, оксиды и другие минеральные отложения могут препятствовать нагреванию воды нагревателем. Используйте набор для очистки от накипи каждые 12–18 месяцев, чтобы избавить систему от минеральных отложений.Наборы для удаления накипи дороги, варьируются от 140 до 200 долларов, но они полезны для продления срока службы вашего водонагревателя по запросу.

  2. Проверка на засорение

    Вентиляционные трубы могут быть заблокированы гнездами, паразитами или другим мусором, что влияет на работу обогревателя. Осмотрите и прочистите все вентиляционные отверстия, выходящие за пределы дома.

    Предупреждение

    Если есть множественные или серьезные засоры, обратите внимание: они могут быть очень опасными.Заблокированные вентиляционные отверстия могут привести к утечке окиси углерода в ваш дом. Эти газы не имеют запаха и могут быть смертельными.

    Если у вас старый обогреватель, планируйте регулярно проверять, нет ли закупорок вентиляционных отверстий, и подумайте о замене обогревателя на более новую модель. Более новые обогреватели и проточные обогреватели обычно поставляются с предохранительным выключателем, который называется выключателем утечки. Они отключают нагреватель, когда возникает засорение или обратная тяга, чтобы предотвратить утечку окиси углерода.

  3. Анализируйте потребности в воде

    Когда нагреватель работает горячим, затем холодным, а затем снова горячим, это называется бутербродом с холодной водой.Две потребности в воде были размещены в системе последовательно. Либо увеличьте потребность в воде, либо замените текущий водонагреватель на водонагреватель по запросу с большей мощностью.

    Подсказка

    Если ваша проблема с нестабильной температурой воды — это именно бутерброд с холодной водой, сначала проверьте, нет ли перекрестных соединений между линиями горячей и холодной воды. Это может произойти после установки нового прибора или сантехники. (Эту проблему может вызвать что-то простое, например, неисправный электромагнитный клапан стиральной машины.)

    Если вы заказываете бутерброды с холодной водой и недавно выполнили какие-либо работы, отключите подачу воды (горячей и холодной) в машину, о которой идет речь, и посмотрите, решит ли это проблему. Если это так, обратитесь к тому, кто устанавливал машину, и попросите его исправить перекрестные соединения.

Стеклянный замок: воспоминания

% PDF-1.6
%
562 0 объект
>
эндобдж
564 0 объект
> / Шрифт >>> / Поля [] >>
эндобдж
565 0 объект
> поток
application / pdf

  • Jeannette Walls
  • Стеклянный замок: воспоминания
  • 2010-08-14T15: 33: 33-04: 00Writer2012-04-17T10: 18: 30-07: 002012-04-17T10: 18: 30-07: 00OpenOffice.org 3.1uuid: 46498af3-2b2e-40fb-abcb-dfcaba975154uuid: 6100599c-1239-4d08-b46a-f3a4478291c0

    конечный поток
    эндобдж
    541 0 объект
    >
    эндобдж
    561 0 объект
    >
    эндобдж
    560 0 объект
    >
    эндобдж
    559 0 объект
    >
    эндобдж
    554 0 объект
    >
    эндобдж
    546 0 объект
    >
    эндобдж
    549 0 объект
    >
    эндобдж
    547 0 объект
    >
    эндобдж
    544 0 объект
    >
    эндобдж
    548 0 объект
    > поток
    x] A 9L & F פ ucw

    Уход: как помочь с душем

    Обзор темы

    Душ помогает человеку, о котором вы заботитесь, чувствовать себя чистым и свежим.Это также хорошее время, чтобы проверить кожу на наличие язв или высыпаний.

    Для человека рекомендуется принимать душ хотя бы раз в неделю, если это возможно. В другие дни он или она может просто захотеть принять ванну у раковины.

    Чтобы принять душ, человеку может потребоваться лишь небольшая помощь. Важно, чтобы он или она купались как можно чаще. Ему может потребоваться помощь, чтобы перешагнуть через край ванны или край душевой кабины. Человек может захотеть сесть на стул для душа или табурет для экономии энергии, или если у него проблемы с равновесием или он не может ходить.Это также помогает человеку мыть ноги и ступни.

    В душе или ванне важно иметь поручни и нескользящий коврик. Стул для душа или скамейка также подойдут. Вы можете найти множество стилей этих устройств. С креслом для душа человек может сидеть в душе или ванне во время купания. По краям ванны стоит скамейка. Человек может сесть на скамейку, а затем опустить ноги в ванну. Скамейка может помочь человеку залезть в ванну, а также ее можно использовать во время душа.

    Некоторые вещи, о которых следует подумать

    • Помогая раздеться и искупать любимого человека, постарайтесь максимально расслабиться. Время, проведенное в душе, может быть неудобным для вас и для человека, о котором вы заботитесь. Это может быть особенно актуально, если вы ухаживаете за представителем противоположного пола. Если вы не смущаетесь и не расстраиваетесь, человек может чувствовать себя более комфортно.
    • Подарите любимому человеку как можно больше уединения. Если он или она какое-то время в безопасности в одиночестве и может купаться без посторонней помощи, закройте дверь или закройте занавеску и выйдите из ванной.Но оставайтесь рядом на случай, если он или она попросит о помощи.
    • Если человек, за которым вы ухаживаете, страдает слабоумием, он может не помнить, как принимать душ. Иногда помогает привести человека в душ полностью одетым. Это может напоминать ему или ей о том, как принять душ и о необходимости раздеться. Некоторые люди боятся воды или им не нравится, как она себя чувствует. Если человек не хочет залезать под воду, не заставляйте его или ее. Поощряйте человека вместо этого принять ванну в раковине.

    Как помочь принять душ?

    Соберите свои материалы

    Чтобы принять душ, вам понадобятся:

    • Мочалки или банные губки.
    • Полотенца.
    • Кусок мыла или жидкого мыла.
    • Шампунь без слез или шампунь без смывания.
    • Лосьон для тела, специально для сухой кожи.
    • Съемная насадка для душа с длинным шлангом (если есть).

    Приготовьтесь к принятию душа

    • Предложите человеку халат для комфорта и уединения, пока вы настраиваете душевые принадлежности. Махровый халат хорошо подойдет, потому что его можно надеть после душа, чтобы помочь человеку вытереться.
    • Соберите свои материалы и установите стул или стул для душа.Помогите человеку сесть на стул, если ему нужна помощь.
    • Дайте человеку снять халат, но при необходимости окажите помощь.
    • Протестируйте воду тыльной стороной руки, чтобы убедиться, что она не слишком горячая или холодная.

    Помощь с душем

    • Нанесите мыло на тряпку или губку и дайте человеку. Позвольте человеку помыться. Вы можете мыть участки, до которых он не может дотянуться.
    • Осторожно напомните человеку, о котором вы заботитесь, что лучше начинать с самых чистых участков и заканчивать с менее чистых.Человек может начать с лица, затем вымыть руки, туловище и спину (с чем вы можете помочь, потому что до него трудно добраться), а затем ноги и ступни. Он или она может закончить, очистив паховую и анальную области.
    • Если вы помогаете купать человека, проверяйте его кожу на предмет признаков сыпи или язв. Обратите особое внимание на участки со складками, например под грудью или складки на животе. Также посмотрите на костные участки, такие как локти и плечи.
    • Если вы заметили покраснение, не трите и не массируйте красные участки.Это может привести к большему повреждению тканей.
    • Помогите человеку вымыть волосы шампунем без слез или без смывания.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
