Монтаж и установка камина и дымохода в деревянном доме

Правильно подобранная модель камина для своего дома имеет очень большое значение. Но для получения качественного и безопасного очага необходимо грамотно произвести монтаж камина.

Важно понимать, что деревянный дом является пожароопасным, поэтому многие владельцы опасаются устанавливать в них камин. Однако, обладая знаниями, как правильно установить камин, соблюдая все нормы пожарной безопасности, можно свести на «нет» все подобные страхи.

Разновидности каминов для деревянного дома

При выборе печи для деревянного дома важно подобрать модель не только эффективную, но и пожаробезопасную:

Русская печьзанимает много места, поэтому идеально подойдет для большого дома. Помимо надежного отопления даёт возможность готовить, для этого достаточно установить варочную поверхность и духовку.

Печь-камин, как видно из названия, содержит и камин, и печь. Это довольно безопасный и эффективный вид каминов. Его конструкция позволяет быстро и эффективно прогреть помещение, что очень актуально зимой, особенно, если есть перебои с газом либо электроснабжением. Такие конструкции могут быть чугунными или стальными.
Биокамин прост в установке и эксплуатации и очень облагораживает интерьер дома. В качестве топлива используется экологически чистый биоэтанол в жидком виде.
Электрический камин также отличается несложным монтажом, удобен в использовании, безопасен, но зависит от подачи электричества.
Газовый камин отличается хорошей теплоотдачей, простым розжигом и отсутствием нагара и копоти, но требует наличия газопровода.

По расположению они могут быть:

Фронтальными, устанавливаются вдоль стен;
Угловыми, заполняют угол комнаты и занимают относительно не много места;
Островными, устанавливаются вдали от стен.

Камин в деревянном доме

В последнее время загородный дом постепенно превращается в полноценное круглогодичное жилище. В любом доме основным является вопрос отопления. Владельцы деревянных построек зачастую предпочитают использовать в качестве отопителя камин с естественным огнем.

Однако при выборе такого способа отопления очень важно помнить о правилах безопасности, ведь основной материал построенного жилища легко поддается горению.

Классический дровяной камин предполагает в своей конструкции закрытую топку и трубу дымохода. Отделывается такая печь, как правило, натуральным камнем либо иными термостойкими материалами.

Важно! Установка камина в деревянном доме должна проводиться не раньше, чем через 3 года после строительства самого дома, это время необходимо для усадки деревянных конструкций.

Читайте также: устройство дымохода для камина.

При кладке камина необходимо как можно сильнее уменьшить воздействие на него усадки дома. В первую очередь, это относится к местам пересечения дымохода с балками перекрытия и перегородками. В этих точках нужна особенно качественная теплоизоляция во избежание возгорания.

Основные правила при монтаже камина

Как установить камин в деревянном доме? Чтобы ответить на этот вопрос, выделим обязательные для исполнения требования:

На этапе проектирования здания предусматривается наличие камина. При строительстве дома необходимо произвести теплоизоляцию внутри каминной стены при помощи металлического листа.
Не следует привязывать отопительный прибор к стенам дома.
Обязательно создается отдельное независимое основание под печь.
Проводится изоляция пола вокруг камина во избежание возгорания, для этого используют керамическую плитку, железные листы, рубероид и т.д.
Следует предохранить потолок от влияния повышенной температуры при помощи перегородок из гипсокартона и металлических решеток.
При возведении дымоотвода применяются огнеустойчивые сэндвич-панели.
При наличии нескольких этажей в доме, отопительные конструкции необходимо предусматривать отдельно для каждого уровня. Планирование монтажа камина на этапе проектирования деревянного дома дает возможность заранее предусмотреть все противопожарные мероприятия.

Выбор месторасположения камина

После выбора модели важно определиться с его расположением в деревянном доме. Этот фактор является одним из определяющих для обеспечения безопасности.

Не следует располагать печь напротив окон и дверей во избежание сквозняков, так как это может приводить впоследствии к задымлению.
В маленьких помещениях нецелесообразно устанавливать его, так как для оптимального горения необходимо большое поступление кислорода. При необходимости обогрева большой площади рекомендуется использовать воздуховоды.
Пол около камина следует выстилать негорючими материалами, такими как металл, камень, керамогранит. Эта мера поможет избежать пожара при выпадении угля или искры.

Идеальный вариант в деревянном доме – отдельно стоящая конструкция, не привязанная к стенам здания.

При расположении же рядом со стеной, ее поверхность необходимо защитить при помощи кирпича или металла.

Смотрите также статью: виды и фотографии беседок с камином!

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

Защитная стена

В деревянном доме для защиты от пожара перед кладкой камина следует создать защитную стену из кирпича, примыкающую к стене здания.

Важно! Габариты защитной стены должны превышать габариты камина как минимум на 0,5 м.

Каминная топка

Очень важно при строительстве топки добиться ее идеальной горизонтальности.

Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла.

Для металлических топок предусматривается окошко из огнестойкого стекла. Камины с закрытыми топками более эффективны и удобны в использовании, позволяют контролировать процесс горения.

Важное правило! При устройстве камина в деревянном доме желательно четко следовать подготовленной схеме кладки.

Это влияет не только на эффективность отопительной конструкции, но и на ее безопасность.

Кладку необходимо проводить при плюсовых температурах, чтобы обеспечить надежность и прочность сооружения.

Первый ряд должен быть выполнен идеально ровно. От этого напрямую зависит исход работ.

Облицовка

Для придания камину достойного вида и стиля используется облицовка его топки с помощью кафеля либо штукатурки на основе асбеста.

При сооружении каминов с закрытой топкой проведение облицовки является необходимым условием. Для этого применяют кирпич, плитку, мрамор, деревянные и др. материалы.

Зачастую применяется оштукатуривание поверхности каминов.

Этот способ очень распространен благодаря своей доступности и простоте. Важно!!! Оштукатуривание проводится в два захода, толщина конечного слоя штукатурки не должна превышать 50 мм.

После высыхания штукатурку покрывают слоем краски. Также для облицовки каминов применяют жаростойкий гипсокартон или керамическую плитку.

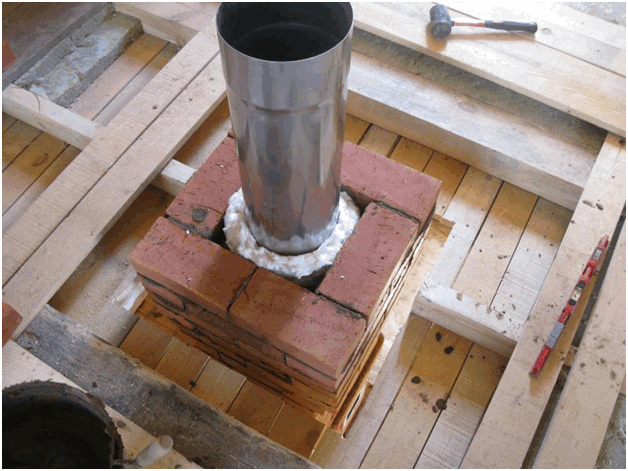

Монтаж дымохода

Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.

При монтаже вентиляционных отводов возможны два варианта:

вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.

Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:

выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
усилить фундамент дома в месте будущего расположения камина.

Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.

При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.

Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич. Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.

Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.

Важно! При эксплуатации камина обязательно нужно ежегодно производить проверку сохранности термоизоляционных материалов в пространствах около трубы.

Для удаления скопившегося нагара следует периодически приглашать специалиста.

Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.

При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению.

Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.

При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.

Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.

Эксплуатация камина в деревянном доме

Камин – это, прежде всего источник огня, поэтому при его использовании важно свести до минимума все возможные риски возгорания.

Перед использованием необходимо убедиться, что вблизи отсутствуют легковозгорающиеся предметы, такие как занавески, книги и т.д.

Важно! В домах, оснащенных каминами, обязательно должны быть средства для тушения пожара, огнетушители.

Кроме того, все жители дома должны обладать элементарными знаниями о правилах поведения при возгорании и правила пожарной безопасности.

Установка камина в деревянном доме

Несмотря на возросшую популярность кирпичных каминов, они имеют один серьезный недостаток – неспособность качественно прогреть весь дом.

Кроме того, часть тепла выходит через трубу. Более рациональным решением для деревянного дома можно назвать установку печи-камина. Такая конструкция дает возможность не только обогревать помещение, но и готовить еду.

Также они отличаются простотой монтажа и большей безопасностью в использовании. Если необходимо обогреть дом в несколько этажей, достаточно подключить к печи контур водяного отопления.

Современные печи-камины не требуют проектировки и профессионального монтажа, достаточно выбрать понравившуюся модель и произвести несложную установку.

Основные достоинства современных каминов:

экономичны;
снабжены системами регулирования параметров горения;
не предполагают установку прочного основания и создания защитных стен в доме;
имеют повышенную теплоотдачу;
снабжены закрывающейся топкой с термостойким самоочищающимся стеклом;
имеют отсоединяющийся зольник;
способны равномерно обогреть всю площадь дома.

Конструктивно существуют два типа таких установок:

с воздушной системой обогрева;
с водяной системой обогрева.

Если дом имеет мало межкомнатных перегородок и используется в качестве дачи, в которой люди проживают наездами, вполне подойдет система воздушного отопления. При постоянном проживании, а также в многокомнатном или многоэтажном доме рационально применять систему водного отопления. Для этого к радиатору подключается водяной контур.

Заключение

Установка камина в доме – очень ответственное и серьезное мероприятие. Все отапливающие системы в какой-то мере являются пожароопасными устройствами.

В деревянных домах строительство каминов должно быть выполнено с максимальным соблюдением всех установленных правил. При пользовании каминами также очень важно следовать всем требованиям пожарной безопасности. От этого зависит сохранность дома, благополучие и жизнь всех его жителей.

правила, как установить металлический камин своими руками

Деревянный дом является строением, которое само по себе сохраняет тепло даже зимой. Но многие обладатели желают оборудовать в помещении помимо основной еще и дополнительную систему отопления в виде камина. Для ее реализации понадобится не только умение обходиться с различными строительными инструментами и материалами, но и соблюдать технику пожарной безопасности.

Модели каминов

После решения заняться монтажом камина, необходимо принять решение о модели. Выбирать можно исходя из трех важных моментов:

Конструкционные особенности.

Вид топки.

Материал, из которого изготовлен камин.

По конструкционным особенностям можно выделить изделия, которые устанавливаются в углу помещения, прямые стеновые и изолированные. Вид топки зависит от используемого сырья. Это может быть уголь или дрова, биотопливо, газ и электричество.

Классический вариант – установка металлического камина. Это изделие можно встроить буквально в любую поверхность и обеспечить впечатляющий гостей внешний вид комнате в деревянном доме.

Можно создать камин и из кирпича, но для реализации этого проекта понадобится создать отдельный фундамент. Особое внимание следует уделить топке, которая выкладывается из огнеупорного строительного материала.

Биокамины и электрические модели обычно изготавливают из металла. Допускается использование огнеупорного стекла, которое придает изделию более оригинальный внешний вид.

Особые требования к монтажу в деревянном доме

Для того чтобы установить уже приобретенный камин, понадобится соблюдать технику пожарной безопасности. Специалисты-строители уверяют, что грамотно исполненный очаг позволит владельцу получать только удовольствие от использования и никаких проблем.

Если же владелец сруба решает создать кирпичный вариант камина, то ему придется следовать простым, но важным правилам:

После возведения сруба должно пройти не менее года.

В комнате, желательно поблизости от очага, необходимо поместить огнетушитель.

Во избежание неприятностей во время природной усадки строения, монтировать камин нужно спустя три года с момента постройки.

Топку следует оборудовать съемным экраном.

Открытая топка не может быть установлена на верхнем этаже здания или на мансарде.

Вблизи очага не должно быть изделий из ткани, мягкой мебели и прочих легковоспламеняющихся предметов.

На деревянном перекрытии монтаж кирпичного камина запрещен.

Каждая деревянная конструкция, находящаяся вблизи дровяного камина, изолируется во избежание попадания искры и перегрева.

Фундамент для камина следует создавать изолированным от фундамента самой постройки.

Обязательно построить дымоход.

Способы защиты древесины от огня

Своими руками можно создать дополнительную защиту деревянных поверхностей в непосредственной близости от очага от воздействия огня. Эта работа должна быть выполнена лишь в том случае, если владелец деревянного дома решил установить очаг из кирпича. Главные цели, которые преследует защита дерева – защита дерева от попадания искр или горящих окалин и нейтрализация действия тепла.

В качестве оптимальных строительных элементов нужно использовать:

Базальтовые плиты.

Кирпич. Подразумевается укладка части стены и пола, где будет стоять камин этим материалом.

Специальный минеральный уплотнитель в виде листов.

Уплотнители негорючие в рулонах.

Альтернативным вариантом считается облицовка части поверхности перед камином или стены в нержавеющую сталь.

Инструкция по установке

После того, как было подобрано место, правильно выполнены условия пожарной безопасности и выбрана модель камина, необходимо изучить последовательность проведения работ по монтажу очага. Опытные мастера сводят весь процесс установки к нескольким этапам:

Монтаж фундамента.

Обработка стен.

Сборка камина.

Установка дымохода.

Защита пола от воздействия тепла и огня.

Если владелец дома не планирует нанимать группу рабочих, то ему следует знать тонкости выполнения каждого этапа.

Монтаж фундамента

Для будущего камина создается отдельное основание. Если деревянный дом еще не построен, то в идеале это место следует запланировать заранее. В случае монтажа фундамента после постройки здания, часть напольного покрытия в выбранном месте демонтируется.

Выкапывается яма, глубина которой должна быть точка промерзания почвы зимой. На ее дно засыпается камень, остатки битого кирпича или обычный строительный некрупный щебень. Опалубка должна выступать над поверхностью пола не менее чем на 10 см.

Во время заливки раствора обязательно следует монтировать и арматуру. Горизонтальную верхнюю поверхность выравнивают, оставляют застывать, а после проверяют уровнем. Необходимо создать идеально ровное основание.

Обработка стен

Во время застывания фундамента можно провести работу по оснащению стен. Используется в этом случае специальная теплоизоляция. Желательно создать многослойную защиту.

Перед началом работ обязательно замеряется и размечается территория. От самого камина следует отступить приблизительно 75 см, а эту поверхность утепляют. В качестве крепления для листов утеплителя выбирается металлический профиль. Скрыть строительный материал можно посредством гипсокартонных листов.

Щели заклеивают специальной лентой с фольговой основой. Если есть возможность, то можно просто обложить это место кирпичом.

Сборка камина

Помимо самого огнеупорного кирпича понадобятся заслонки, колосниковые решетки и дверца (желательно со стеклом).

Кладка кирпича исполняется строго по ранее выбранной схеме. Использовать рекомендуется специальный раствор, который устойчив перед огнем и высокой температурой.

Первый и последующие ряды после монтажа проверяются уровнем. Постепенно, во время кладки, устанавливаются ранее приобретенные дополнительные элементы.

Рекомендуется создать отступ между кладкой и листами изоляции не менее чем 20 см.

Установка дымохода

В деревянном доме отвод создается двумя разными способами:

с выводом наружу;

внутри с выводом на крышу.

Особая сложность подстерегает мастера при монтаже вывода наружу. В этом случае важно оставить некоторое пространство между перекрытиями и дымоходом, которое не должно быть менее 15 см. Снаружи стены устанавливается труба, а места соединений изолируются.

Защита пола от воздействия тепла и огня

На пол вокруг топки камина рекомендуется выложить облицовочный материал, который не горит и сильно не нагревается. Пространство вокруг камина должно им покрываться примерно на 1,5 метра во все стороны. Наиболее эстетичным считается укладка керамической плитки, мрамора или гранита.

Дизайнерский совет

Чугунный камин или очаг из кирпича обязательно должен гармонично вписаться в деревянный дом. Поэтому владельцам рекомендуют обратиться к услугам мастеров и специалистов в дизайне и строительстве. Для того чтобы оградиться от различного рода проблем, следует забыть о возведении камина в деревянном здании собственными силами. Владельцу доверяется более приятная роль – выбор аксессуаров и дизайна будущего очага. Если работать все же очень хочется, то можно выполнить облицовку.

Камин в деревянном доме, практика установки различных каминных систем

Нам прекрасно известно, что старинные русские хаты были выполнены в виде срубов с утеплением из пеньки, причем это не мешало устанавливать печное отопление. Необходимо отметить, что статистика пожаров в домах в десятки раз превосходила сегодняшние показатели, но это не стало поводом полностью отвергать дерево, как строительный материал.

Сегодня деревянные дома с новой волной использования экологических товаров вошли в сферу строительной отрасли. Оказывается, что самым теплым домом и самым экологически безопасным будет дом именно из дерева. Конечно, современные способы постройки очень сильно отличаются от тех, которые применяли наши предки. Но потенциальная опасность возгорания осталась достаточно высокой. Хотя в доме, построенном с соблюдением всех пожарных норм, может быть выполнена установка печи или камина без нарушения уровня безопасности.

Угловой вариант в бревенчатом доме

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

Массивная постройка

Например, камин должен иметь зазор от воспламеняющихся материалов не менее 1 м. На проходе установка устройства запрещена, так как может привести к ожогам. Дверца топки должна беспрепятственно открываться.

Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

Пристенный вариант с красивым порталом

Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Этапы установки

Многие вопросы относительно правил установки разнятся, в полной зависимости от того, какому типу камина было отдано предпочтение. Самым простым способом поставить устройство является приобретение готовых моделей, отдельно стоящих, которые требуют лишь отделки напольного покрытия и близко расположенных стен. Самостоятельно установить металлическую печь не представляет значительного труда, так как все элементы поставляются в сборе.

Устройства с газовым оборудованием, наоборот, требуют только квалифицированной работы. Даже несмотря на то, что все манипуляции элементарны, нельзя приступать к самостоятельной работе без соответствующего согласования. В противном случае установленный камин не разрешат подключить к магистрали природного газа.

Уютный интерьер загородного дома

Обрамление чугунной печи или топки происходит по алгоритму кирпичной кладки классического камина. Начинаются работы с формирования фундамента. Он выполняется, даже если расчетная масса конструкции вполне допустима. Элементы отделки существенно добавляют вес камину.

Фундамент под кирпичный камин должен быть прочным и изолированным от фундамента самой постройки. Глубина котлована составляет 50-60 см. Допускается применение бута, если это необходимо. Но верхние слои фундамента обязательно заливаются раствором. Чтобы подогнать заливку по высоте до пола, приходится часто использовать деревянную опалубку.

Возведенный в будущем камин не только не соприкасается со стенами дома, но еще и изолируется во избежание пожара. Изолирование стен производят еще до того, как приступают к кладке корпуса камина. Определяют площадь для работы исходя из размеров корпуса. К показателям основным добавляют во все стороны напуск в 1 метр.

В деревянных домиках стены изолируют по многослойному принципу. На них крепят вертикальные рейки из металлического профиля. В пространство между ними укладывается изоляционный материал и сверху производится обшивка листами гипсокартона.

Маленький домашний очаг

На листы гипсокартона будет установлен второй слой. Для этого придется снова применять металлические профили. Теперь в пространство между ними вставляются жаропрочные плиты с покрытием из фольги. Если по каким-либо причинам нет возможности произвести многослойную изоляцию, то деревянную стену можно защитить барьером из кирпича. Сложность заключается лишь в том, что для этого барьера требуется возводить собственный фундамент.

Кладка камина производится по одной из выбранных схем. Задняя стенка топливника не может быть стеной дома. Между корпусом камина и изоляцией, которую только что установили, должен быть небольшой зазор. В остальном плане работы ничем не отличаются от строительства в обычных помещениях. Порядовка в виде схемы служит руководством к действию. Класть печь камин в деревянном доме следует по общим правилам. Последовательность кладки включает в себя формирование зольника, топливника, топочной камеры, дымового зуба и дымохода.

Несмотря на то что самый жар приходится на топку, которую уже изолировали от стен, к возведению дымохода предъявляются самые жесткие требования. В местах вывода трубы через потолок и через кровлю должно обеспечиваться расстояние до перекрытия в 15 см. Сам дымоход, если позволяет конструкция камина, сооружается из двух труб различного диаметра. Получившаяся изоляция не идеальна, но вносит свою лепту. Пространство, образованное разностью диаметров (между трубами) в целях изоляции наполняется минеральной ватой.

Хоть и возведение печи или камина в деревянной постройке вполне доступно, следует многократно подумать, прежде чем брать на себя такую ответственность, ведь малейшая недоработка может привести к печальным последствиям.

Установка камина в деревянном доме, основные этапы работы

Камин, установленный в деревянном доме, в случае пренебрежения строительными нормами и некачественного выполнения монтажных работ может стать причиной пожароопасной ситуации. Если все сделать в соответствии с правилами, то в загородном домовладении появится эффективная отопительная конструкция.

Блок: 1/7 | Кол-во символов: 326
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-derevyannom-dome-poshagovoe-rukovodstvo.html

Виды каминов: какие модели можно устанавливать в деревянных домах

В деревянном доме разрешена установка каминов, но со строгими требованиями к монтажу. На рынке представлено много разнообразных моделей. Сложность установки зависит от материалов изготовления топки, вида топлива, конструкционных особенностей дома.

Классический очаг в срубе

Классификация по типу конструкции и месту монтажа

По форме корпуса различают:

Угловые камины. Такие топки устанавливают в углах помещений.

Угловой очаг

Прямые стеновые. Среди прямых конструкций – встраиваемые и пристенные. Встраиваемые монтируют внутри стен, часто используются при установке отопительных каминов для обогрева двух смежных помещений. Пристенные – устанавливают возле стен.

Встраиваемая модель

Изолированные. Круглые, прямоугольные, квадратные, с открытой и закрытой топкой – отдельно стоящие очаги размещают на свободной площади, на расстоянии от стен, часто – по центру гостиной.

Стилизованный под старинную печь камин в деревянном доме-избе

Разновидности топок каминов по типу потребляемого топлива

В доме с деревянными стенами и перекрытиями с особой тщательностью нужно подходить к выбору типа камина. Некоторые конструкции с открытым очагом запрещены к установке в деревянных домах.
На рынке же представлено множество топок на альтернативном топливе, которые могут быть смонтированы в любых помещениях без дымоходной части.

По типу топлива камины, которые подходят для деревянных домов, классифицируют:

Классические, твердотопливные. Стандартные дымоходные конструкции, топки которых рассчитаны на применение дров или угля. Такие камины устанавливают в деревянных домах с обязательным устройством отдельного фундамента, изоляции прилегающих поверхностей, перекрытий.

Классический камин

Электрические. Самые надежные, с точки зрения пожарной безопасности, конструкции. Вместо открытого огня прогрев воздуха происходит за счет электроэнергии. А имитацию живого огня создает подсветка внутренней декорации. Электрические очаги просты в монтаже, для установки не обязательно формировать фундамент, дымоход не предусмотрен. Это идеальная конструкция для установки на верхних этажах деревянных домов, в мансардных помещениях. Главное – исправная проводка в надежной изоляции, которая выдержит нагрузку.

Электрический камин: простая установка и безопасность

Биокамины. Сравнительно новый тип каминов, которые оптимальны для монтажа в деревянных домах, – декоративные очаги, работающие на этаноле. Внутри топки – емкость для топлива и керамическая горелка. Преимущество биокамина – полное отсутствие золы, сажи и вредных веществ. Для обогрева помещения такого очага недостаточно, основная функция – декоративная. Существует несколько типов конструкций: настенные, подвесные, напольные и настольные. Особенность – выделение при сгорании топлива пара, увлажняющего воздух. Дымоход – не обязателен.

Подвесная модель на биоэтаноле

Газовые. Внутри камеры устанавливается газовая горелка. Вместо дров используется сжиженный или природный газ. Требования к монтажу не отличаются от требований к установке классических каминов. Обустройство дымохода – обязательно.

Материалы изготовления каминов

Классические очаги с открытым пламенем, работающие на дровах, могут быть изготовлены из металла или чугуна. Такие топки встраивают в декоративные каминные конструкции из камня, дерева, искусственного камня, кирпича. Каминные группы оборудуют дымоходами, которые закрываются гипсокартонной обшивкой. Открытые топки в деревянных домах обязательно оборудуют защитными экранами из стекла или стали.

Чугунная топка с облицовкой керамическими изразцами

Кирпичный камин в деревянном доме – это сборная конструкция на отдельном фундаменте. Для кладки используют рядовой кирпич. Топку выкладывают шамотным (огнеупорным) кирпичом. Вариантов оформления дымохода – два: металлическая труба или кирпичная кладка.

Кирпичный камин с каменной облицовкой

Био- и электрокамины изготавливают из стали и огнеупорного стекла.

Встраиваемый биокамин

Блок: 2/5 | Кол-во символов: 3974
Источник: http://SdelaiKamin.ru/dlya-otopleniya/kamin-v-derevyannom-dome

Виды каминов

Устройство камина в деревянном доме придает его интерьеру уют, кроме этого, находиться в помещении, где он установлен, тепло и комфортно. Но к его монтажу предъявляют серьезные требования.

На отечественном рынке предлагается широкий выбор всевозможных моделей. Степень сложности монтажа камина в деревянном доме зависит от материалов, из которых изготовлена топочная камера, вида твердого топлива и особенностей планировки строения.

Эти отопительные агрегаты по форме корпуса классифицируются на:

Угловые. Располагают такие приборы в углах комнат.
Прямые стеновые. Они в свою очередь бывают встраиваемыми и пристенными. В первом случае камины устанавливают внутри стен, их чаще всего монтируют с целью обогрева смежных комнат. Пристенные, как ясно из названия, располагают около стен.
Изолированные. Круглый, квадратный, прямоугольный, с закрытой или открытой топкой камин в деревянном доме на даче размещают на свободной площади, на определенном расстоянии от стен, чаще всего это делают в гостиной.

Когда стены и перекрытия сделаны из натуральной древесины, к монтажу печи камина в деревянном доме и выбору его типа необходимо подходить особенно тщательно. Существуют агрегаты, имеющие открытый очаг, которые запрещены для использования в таких постройках.

Блок: 2/7 | Кол-во символов: 1311
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-derevyannom-dome-poshagovoe-rukovodstvo.html

Монтаж кабеля для обогрева водопроводной трубы

Следующий Пост

Блок: 3/4 | Кол-во символов: 61
Источник: https://kaminguru.com/kamin/stroitelstvo.html

Варианты топлива

На рынке отопительного оборудования потребителям предлагают множество топок, функционирующих на альтернативном топливе – их можно устанавливать без дымоходной конструкции в помещениях любого назначения.

По типу используемого топлива камин в доме из бруса или бревен может быть:

Твердотопливным, классическим. Топки таких агрегатов предназначаются для дров или угля. Их обустраивают стандартными дымоотводящими конструкциями. В данном случае монтаж камина в деревянном доме предусматривает обязательную закладку отдельного от здания фундамента, изоляцию поверхностей и перекрытий, прилегающих к агрегату.
Электрическим. Подобные приборы с точки зрения пожаробезопасности являются самыми надежными. У них отсутствует открытый огонь, а воздух прогревается за счет потребления электрической энергии. Имитация горящего очага создается подсветкой декорации, расположенной внутри камина. Электрические приборы отличаются простотой установки, поскольку для этого не требуется создание фундамента, а также не предусматривается дымоход. Подобные агрегаты являются идеальным решением для расположения на верхних этажах зданий и в мансардах. Основное, что требуется для их установки – это исправная электропроводка и ее надежная изоляция, способная выдержать оказываемые нагрузки.

Биокамином. Данное отопительное оборудование является относительно новым видом. Такой камин в бревенчатом доме работает за счет этанола. Внутри его топочной камеры располагается керамическая горелка и емкость, предназначенная для топлива. Преимущество прибора заключается в отсутствии сажи, золы и других вредных для здоровья веществ. Чтобы полностью обеспечить теплом помещение, такого очага будет недостаточно, поскольку его главная функция декоративная. Биокамины выпускают в настенном, напольном, подвесном и настольном вариантах. Особенность приборов заключается в выделении пара в процессе горения, который увлажняет воздух в помещении. Дымоход делать не обязательно.
Газовым. В таком агрегате внутри камеры имеется горелка. Топливом служит природный или сжиженный газ. В данном случае установка в деревянном доме камина требует определенных мероприятий, как и в случае с классическими моделями оборудования. Необходимо создание дымохода.

Блок: 3/7 | Кол-во символов: 2255
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-derevyannom-dome-poshagovoe-rukovodstvo.html

Требования к монтажу: безопасная установка очага

Прежде чем решить, как установить классический камин в деревянном доме, необходимо удостовериться, что все требования к безопасности монтажа могут быть выполнены. Открытый очаг должен быть источником тепла, а не проблем.

К монтажу пожароопасных приборов в деревянных домах предъявляются особые требования

Общие правила безопасности при устройстве каминов в деревянных домах

Тем, кто решил строить настоящий очаг из кирпича, придется проверить соответствие проекта 10 основным требованиям к каминам в деревянном доме:

С момента постройки дома должно пройти не менее 12 месяцев.
Оптимальный интервал между завершением строительства и установкой печи или камина составляет 36 месяцев – именно столько времени должно пройти, чтобы деревянные конструкции стали стабильными и завершилась естественная усадка.
Монтаж открытых топок на верхних этажах, мансардах – запрещен.
Нельзя устанавливать конструкцию на деревянном перекрытии.
Фундамент для камина должен быть залит изолированно от фундамента дома.
Обязательно строительство дымохода.
Все поверхности из дерева, находящиеся вблизи печи или камина, необходимо изолировать от перегрева, попадания искр.
Нельзя устанавливать топки вблизи окон с занавесками или шторами, ставить возле очага мягкую мебель, текстильный декор.
Топка должна быть оборудована съемным экраном.
В помещении постоянно должен находиться исправный огнетушитель.

Не удастся соблюсти все требования? Отдайте предпочтение безопасным электрокаминам, особенно если планируете установку в мансардном помещении, на втором этаже дома с деревянным перекрытием.

Красиво и безопасно: альтернатива стандартным печам

Изоляция поверхностей: как защитить дерево от огня

Тем, кто решил строить классический кирпичный камин, придется позаботиться о защите деревянных поверхностей. Основные задачи – не допустить нагрева стен и перекрытий, защитить пол и стены от попадания искр, которые могут вылететь из топки.

Схема изоляции стен

Основные изоляционные материалы для деревянных стен:

Базальтовая вата.

Плиты разной толщины

Минеральный листовой утеплитель с теплоотражающим экраном – продается в листах.

Рулонные негорючие утеплители.

Жаростойкий синтетический фольгированный утеплитель

Кирпичная кладка: вместо обшивки листами, можно часть стены выложить кладкой в полкирпича.

Защитить пол из паркетной или палубной доски можно стальными листами или нержавейкой, облицевать площадку перед печью керамогранитом, керамической плиткой или облицовочным камнем.

Проходящий через перекрытие дымоход изолируют рулонной огнеупорной ватой с фольгированной пленкой.

Блок: 3/5 | Кол-во символов: 2607
Источник: http://SdelaiKamin.ru/dlya-otopleniya/kamin-v-derevyannom-dome

Основные правила при монтаже камина

На этапе проектирования здания предусматривается наличие камина. При строительстве дома необходимо произвести теплоизоляцию внутри каминной стены при помощи металлического листа.
Не следует привязывать отопительный прибор к стенам дома.
Обязательно создается отдельное независимое основание под печь.
Проводится изоляция пола вокруг камина во избежание возгорания, для этого используют керамическую плитку, железные листы, рубероид и т.д.
Следует предохранить потолок от влияния повышенной температуры при помощи перегородок из гипсокартона и металлических решеток.
При возведении дымоотвода применяются огнеустойчивые сэндвич-панели.
При наличии нескольких этажей в доме, отопительные конструкции необходимо предусматривать отдельно для каждого уровня. Планирование монтажа камина на этапе проектирования деревянного дома дает возможность заранее предусмотреть все противопожарные мероприятия.

Блок: 4/13 | Кол-во символов: 1041
Источник: https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html

Необходимые материалы для строительства

Для производства каминов используют разные материалы:

В классическом металлическом или чугунном камине в деревянном доме топочное отделение встраивают в декоративные конструкции, изготовленные из дерева, натурального или искусственного камня, кирпича. Также оборудуют дымоход, который закрывают листами гипсокартона. Открытые топки непременно оснащают защитными стеклянными или стальными экранами.
Камин из кирпича в деревянном доме представляет собой сборную конструкцию, возводимую на отдельном фундаменте. Для кладки задействуют рядовой кирпич, а топочную камеру делают из шамотного, отличающегося огнеупорностью. Дымоход может быть либо собранным из металлических труб, либо выложенным из кирпичей.
Био- и электрические камины производят из стали и огнеупорного стекла.

Блок: 4/7 | Кол-во символов: 829
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-derevyannom-dome-poshagovoe-rukovodstvo.html

ТОП дизайнерских идей: как может выглядеть камин в деревянном доме

Бюджетная категория проектов базируется на использовании готовых металлических каминов. Для их гармоничного внедрения достаточно просчитать совместимость моделей с характеристиками конкретного строения, создать основание, установить компоненты и осуществить прокладку дымохода. Не всегда такие решения внешне напоминают пресловутые буржуйки: производители предлагают ассортимент изящных изделий, способных вписаться и в урбанистические, и в классические интерьеры.

Лаконичный экземпляр, нуждающийся лишь в грамотной установке

Чуть более сложными с точки зрения труда и материальных затрат признаны модели, монтируемые в отделанной камнем/кирпичом нише, на постаменте.

Здесь при проектировании необходимо принимать во внимание нагрузку, создаваемую материалом

Камин в деревянном доме, собранный по индивидуальному дизайн-проекту, относится к премиум-сегменту. Здесь преобладают нестандартные формы – камины в виде вытянутого овала, имеющие декоративную панель, обрамляющую топку, либо вертикальную ориентацию активной зоны.

Стильное решение, внедренное в отопительную систему дома

Это может быть интересно! В статье по следующей ссылке читайте про печь камин для загородного дома.

Блок: 5/6 | Кол-во символов: 1293
Источник: https://m-strana.ru/articles/kamin-v-derevyannom-dome/

Как правильно установить камин в деревянном доме

Приступая к решению задачи о том, как правильно построить камин в деревянном доме, всегда начинают с проектирования: специалисты на основе пожеланий клиента и выполненных замеров рассчитывают параметры конструкции, намечают планируемые особенности кладки.

Видео-пример профессиональной установки металлического камина в готовом деревянном доме:

Все работы можно поделить на основные этапы:

Обустройство фундамента. Его изолируют от основания дома, но заливают одновременно с последним еще до начала возведения жилья. Если требуется внедрить камин в уже завершенное сооружение, мастера снимают напольное покрытие и разбирают часть перекрытий. Глубина котлована должна достигать линии промерзания грунта, на дне формируется прослойка из щебенки, битого кирпича. Готовая высота опалубки должна превышать уровень пола на 10 см. При заливке раствора применяют армирующие связки, выравнивают, после застывания гидроизолируют.
Подготовка стен. Их обшивают изоляционными материалами, часто в многослойном виде. Листы фиксируют на металлических направляющих, стыки герметизируют с помощью клейкой фольгированной ленты. Альтернативным решением для изоляции может послужить дополнительная кирпичная кладка, выложенная впритык к стене.
Сборка камина. Кладка выполняется согласно проекту, начиная с основания, используется особый жаропрочный раствор. Внутренние поверхности формируют из огнеупорного кирпича, остальные – из полнотелого. Постепенно внедряют компоненты, формирующие топку, дверцу.

Сборка камина в деревянном доме

Это может быть интересно! В статье по следующей ссылке читайте про дровяные камины для дома.

Формирование дымохода. Он может быть внутренним, проходящим через перекрытие вплоть до крыши, либо наружным, выводящим продукты горения из камина. В первом случае используется комбинация из двух труб, вставленных одна в другую. На этой стадии особое внимание уделяется герметизации.
Отделка пола. Пространство вокруг камина радиусом до 150 см защищается с помощью негорючих материалов – мрамора, керамогранита, облицовочной плитки.

Бюджетное решение отделки – металлические листы. Но они со временем становятся неровными, придают помещению утилитарный вид.

Блок: 4/6 | Кол-во символов: 2337
Источник: https://m-strana.ru/articles/kamin-v-derevyannom-dome/

Защитная стена

Важно! Габариты защитной стены должны превышать габариты камина как минимум на 0,5 м.

Блок: 7/13 | Кол-во символов: 229
Источник: https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html

Устройство и вывод дымохода

Отвести дымоход можно одним из двух способов:

внутри через перекрытие и вывод на кровлю;
с выходом наружу.

При обустройстве внутреннего отвода нужно сформировать проем в перекрытии таким образом, чтобы между ним и краем дымохода было свободное пространство до 15 сантиметров. Для сборки дымоходной конструкции используют две трубы разного диаметра, используя для их изоляции рулонный жаростойкий материал.

Когда выбран другой способ, по наружной стене монтируют дымоотвод с отступом. Эту трубу следует герметизировать.

Чтобы защитить от возгорания пол вокруг топки, необходимо облицевать напольную поверхность. Ее частично выкладывают негорючим материалом радиусом до 150 сантиметров от топки, например листом металла или нержавейки. Лучше будет выглядеть пол, который выложен керамической плиткой, натуральным камнем или мрамором.

Кирпичный агрегат более предпочтителен, чем металлический камин в деревянном доме, поскольку он менее пожароопасен. Для создания отопительной конструкции в загородном домовладении желательно пригласить опытного печника или каменщика, правда, их услуги стоят дорого.

Блок: 7/7 | Кол-во символов: 1185
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-derevyannom-dome-poshagovoe-rukovodstvo.html

Каминная топка

Очень важно при строительстве топки добиться ее идеальной горизонтальности.

Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла.

Важное правило! При устройстве камина в деревянном доме желательно четко следовать подготовленной схеме кладки.

Это влияет не только на эффективность отопительной конструкции, но и на ее безопасность.

Кладку необходимо проводить при плюсовых температурах, чтобы обеспечить надежность и прочность сооружения.

Первый ряд должен быть выполнен идеально ровно. От этого напрямую зависит исход работ.

Блок: 8/13 | Кол-во символов: 763
Источник: https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html

Облицовка

Зачастую применяется оштукатуривание поверхности каминов.

Блок: 9/13 | Кол-во символов: 677
Источник: https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html

Заключение

Блок: 13/13 | Кол-во символов: 442
Источник: https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html

Эксплуатация камина в деревянном доме

Важно! В домах, оснащенных каминами, обязательно должны быть средства для тушения пожара, огнетушители.

Блок: 11/13 | Кол-во символов: 530
Источник: https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html

Кол-во блоков: 23 | Общее кол-во символов: 27871
Количество использованных доноров: 7
Информация по каждому донору:

http://SdelaiKamin.ru/dlya-otopleniya/kamin-v-derevyannom-dome: использовано 2 блоков из 5, кол-во символов 6581 (24%)
https://m-strana.ru/articles/kamin-v-derevyannom-dome/: использовано 2 блоков из 6, кол-во символов 3630 (13%)
https://ZnatokTepla.ru/kaminy/kak-pravilno-ustanovit-kamin-v-derevyannom-dome.html: использовано 7 блоков из 13, кол-во символов 4783 (17%)
https://kaminguru.com/kamin/stroitelstvo.html: использовано 1 блоков из 4, кол-во символов 61 (0%)
https://pechiexpert.ru/kamin-v-derevyannom-dome-01/: использовано 2 блоков из 5, кол-во символов 3218 (12%)
https://ochg.ru/kaminy/montazh/kamin-v-derevyannom-dome.html: использовано 1 блоков из 3, кол-во символов 3692 (13%)
https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-derevyannom-dome-poshagovoe-rukovodstvo.html: использовано 5 блоков из 7, кол-во символов 5906 (21%)

Установка печи в деревянном доме своими руками: правила монтажа каминов

Правила установки камина

При выборе правильного положения для каминной топки, должны быть
приняты во внимание следующие требования:
1. Установка каминной топки должна быть утверждена пожарной службой (МЧС).
2

В комнате должен быть обеспечен достаточный запас воздуха. Для горения 1 кг древесины требуется примерно 12 м3 воздуха.
3. В месте установки не должно быть никаких электрических кабелей, проходящей через стену или потолок.
4. Расстояния от деревянных стен и полов, а также расстояния от электрических кабелей и легковоспламеняющихся
материалов на стенах и потолках, например, деревянные балки, также должны быть приняты во внимание.
5. Камин должен быть установлен с соответствующим нагрузками на пол.

Топка не должна располагаться в помещениях:
1. Где нет подачи воздуха для горения.
2. Где обрабатываются, хранятся или производятся
легковоспламеняющиеся и взрывоопасные вещества и смеси.
3. Помещения где происходит высасывание воздуха (вытяжные шкафы, вентиляционное и отопительное оборудование, осушители и т. д.).
Каминная топка должна быть установлена на основание с соответствующей несущей способностью.
Кассета должна быть расположена на фундаментной плите, а не на неустойчивой
или подвижной поверхности.
Расстояние от каминной топки до пола можно регулировать, поворачивая ноги — регуляторы. Используйте регулируемые ножки, чтобы сбалансировать высоту с перепадом до 10 см. Топка должна быть сбалансированна по горизонтали.

Для красоты в доме

Если необходимости в отоплении дома нет, просто хочется украсить его оригинальной печью, вы можете выбрать для этой цели декоративный камин. Ему не требуется ни дымохода, ни сложного внутреннего устройства, по сути – это просто портал, внутри которого устанавливается художественная композиция или электрическая имитация тлеющих углей. При этом портал несложно смастерить своими руками даже тем, кто никогда в жизни не задумывался над тем, как сложить камин.

Установить его можно прямо на пол, безо всякого фундамента, каркас выполнить из дерева или металлопрофиля, а сверху закрыть гипсокартоном.

Угловая декоративная печь поместится даже в маленькой комнате, украсив ее и создав дополнительную поверхность – каминную полку. Гостиная, оформленная под старину, очень выиграет от такого украшения. Ажурная каминная решетка дополнит композицию.

Проекты каминов можно начертить самостоятельно или прибегнуть к помощи специалистов. Так выглядит проект декоративной печи для украшения дома.

Проект декоративного каминаПроект декоративной печи

Виды каминов: какие модели можно устанавливать в деревянных домах

Классический очаг в срубе

Классификация по типу конструкции и месту монтажа

По форме корпуса различают:

Угловые камины. Такие топки устанавливают в углах помещений.

Угловой очаг

Прямые стеновые. Среди прямых конструкций – встраиваемые и пристенные. Встраиваемые монтируют внутри стен, часто используются при установке отопительных каминов для обогрева двух смежных помещений. Пристенные – устанавливают возле стен.

Встраиваемая модель

Изолированные. Круглые, прямоугольные, квадратные, с открытой и закрытой топкой – отдельно стоящие очаги размещают на свободной площади, на расстоянии от стен, часто – по центру гостиной.

Стилизованный под старинную печь камин в деревянном доме-избе

Разновидности топок каминов по типу потребляемого топлива

По типу топлива камины, которые подходят для деревянных домов, классифицируют:

Классические, твердотопливные. Стандартные дымоходные конструкции, топки которых рассчитаны на применение дров или угля. Такие камины устанавливают в деревянных домах с обязательным устройством отдельного фундамента, изоляции прилегающих поверхностей, перекрытий.

Классический камин

Электрические. Самые надежные, с точки зрения пожарной безопасности, конструкции. Вместо открытого огня прогрев воздуха происходит за счет электроэнергии. А имитацию живого огня создает подсветка внутренней декорации. Электрические очаги просты в монтаже, для установки не обязательно формировать фундамент, дымоход не предусмотрен. Это идеальная конструкция для установки на верхних этажах деревянных домов, в мансардных помещениях. Главное – исправная проводка в надежной изоляции, которая выдержит нагрузку.

Электрический камин: простая установка и безопасность

Биокамины. Сравнительно новый тип каминов, которые оптимальны для монтажа в деревянных домах, – декоративные очаги, работающие на этаноле. Внутри топки – емкость для топлива и керамическая горелка. Преимущество биокамина – полное отсутствие золы, сажи и вредных веществ. Для обогрева помещения такого очага недостаточно, основная функция – декоративная. Существует несколько типов конструкций: настенные, подвесные, напольные и настольные. Особенность – выделение при сгорании топлива пара, увлажняющего воздух. Дымоход – не обязателен.

Подвесная модель на биоэтаноле

Газовые. Внутри камеры устанавливается газовая горелка. Вместо дров используется сжиженный или природный газ. Требования к монтажу не отличаются от требований к установке классических каминов. Обустройство дымохода – обязательно.

Материалы изготовления каминов

Чугунная топка с облицовкой керамическими изразцами

Кирпичный камин с каменной облицовкой

Био- и электрокамины изготавливают из стали и огнеупорного стекла.

Встраиваемый биокамин

Отделка

Абсолютно во всех случаях получившийся камин придется снаружи оформлять. Его можно просто покрыть слоем глянцевой или матовой краски. Здесь нужно помнить элементарные законы из курса физики. Темные тела излучают больше энергии, а так как наша задача заключается в выводе энергии, то черные цвета будут в приоритете.

Отделку камина можно производить специальными огнеупорными материалами. К ним относятся плитки из керамики, искусственного и природного камня. Производя наклеивание плиток, следует помнить о тепловом расширении металла, поэтому зазор шва должен быть несколько увеличен.

С возможностью самостоятельного изготовления камина перед вами открывается масса возможностей, чтобы осуществить свою давнюю мечту именно в том виде, в каком она себя интерпретирует. Желание и работа в определенной последовательности будут служить обеспечением отличного результата.

Изготовление

Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.

Каминная система с живым огнем

Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.

Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.

Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.

Схема с размерами для сборки каркаса

Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.

Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.

Чертеж с размерами для будущего изделия

Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.

Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.

Одна часть будет служить для непосредственного сгорания дров.
Вторая используется в качестве дымосборника перед его попаданием в дымоход.

Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.

Безопасность превыше всего

Монтаж печи-камина — это легкий, но требующий тщательного подхода процесс, с которым сможет справится даже неопытный строитель. Однако, он требует работы со строительными материалами, и предполагает нахождение на крышах и отвесных стенах

Поэтому очень важно во время установки использовать страховочные тросы и защитные приспособления, такие как перчатки, шлем, строительную одежду — это поможет избавиться от лишних травм, и ранений

Установка камина-печи требует глубокого изучения инструкции и правил установки. Не стоит торопиться в процессе монтажа. Лучше перепроверить все расчеты и уточнить детали перед началом ремонтных работ — это убережет вас и ваш дом от непредвиденных последствий.

ogon.guru

Последний этап работ

В техническом плане установка камина завершена. Осталось только обеспечить внешнее визуальное убранство возведенного корпуса. Произведенная отделка может нести в себе определенный стиль, что часто учитывается при планировании дизайна помещения. Если вы ведете работы в уже подготовленной комнате, то разнообразие отделочных материалов поможет гармонично включить камин в общий стилевой набор помещения.

Завершаем монтаж камина своими руками приданием конструкции изящного и эстетичного вида. Поверхность пола на расстоянии 0,5 м от подиума следует покрыть огнеупорным листом. Дело не только в температуре корпуса камина, просто при открывании дверцы раскаленный уголек может случайно попасть на пол и вызвать возгорание.

Строительство домашнего очага завершено

Сам подиум в нижней своей части декорируется керамикой или искусственным камнем. Эти материалы для отделки выполнены в виде плитки, поэтому с ее креплением на стенках портала проблем возникать не должно. Если на этапе строительства предусмотреть наличие защитной решетки перед дверцей очага, то полученное декоративное ограждение подчеркнет приверженность конструкции к винтажному стилю, сделает камин более изящным и аристократическим.

Корпус дымохода перед отделкой придется предварительно подготовить. Все стыки листов гипсокартона обрабатываются шпатлевкой. В местах крепления листов шляпки саморезов должны быть утоплены, а углубления заделываются шпателем.

После того как шпатлевка высохла, всю поверхность следует обработать грунтовкой. Теперь дымоход готов к отделке. Его можно красить в цвета, согласно основной идее отделки комнаты. Есть варианты использования декоративных текстур. Так, например, существуют панели, имитирующие кирпичную кладку, мрамор или гранит.

Как установить камин в деревянном доме: полезные рекомендации

Чтобы сделать качественный камин для отопления в деревянном доме своими руками, необходимо учесть некоторые нюансы. Источник огня стоит обустроить так, чтобы свести к минимуму возможные риски возгорания. Поблизости не должны находиться легковозгорающиеся предметы. Рядом нужно установить средства для тушения пожара.

Соорудить камин помогут следующие рекомендации:

Пол рядом с очагом необходимо застелить негорючими материалами – камнем, керамогранитом или металлом. Это защитит от возгорания выпадающих икр.
Стена возле топки должна быть огнеупорной. При этом используется еще слой теплоизоляции из алюминиевой фольги или разных металлических сплавов.
Во время монтажа следует обеспечить защиту от влияния высоких температур.
Пол необходимо покрыть огнеустойчивыми материалами.
Для обустройства дымоходного устройства рекомендуется использовать двухслойный материал.
Чтобы защитить потолок от высоких температур применяются перегородки из гипсокартона и металлических решеток.

Камин не всегда способен обогреть весь дом, так как большая часть тепла выходит через трубу. Рациональной конструкцией может стать печь-камин, позволяющая не только прогревать помещение, но и готовить еду. Для обогрева всего дома можно подсоединить контур водяного отопления.

При эксплуатации камина следует периодически проводить проверку термоизоляционных материалов. Регулярно нужно устранять накопленный нагар. Чтобы обезопасить помещение от вылетающих искр нужно поставить дверцы из жаропрочного стекла.

Это интересно: Имитация огня в камине своими руками: изучаем все нюансы

Описание печи

Существует довольно много разновидностей печек, устанавливаемых в частных домах. Это может быть литая чугунная конструкция, украшенная различными узорами, или же простая железная буржуйка непритязательного вида. Довольно часто сооружение оснащается дверцей с огнеупорным стеклом — это намного повышает уровень уюта в помещении, поскольку такая печка может использоваться в качестве камина.

Помимо этого, конструкция обладает и другими достоинствами:

высокий коэффициент полезного действия. Раньше металлические печки представляли собой, грубо говоря, бочку, из которой напрямую выходил дым. При таком подходе около 10–15% тепловой энергии, в буквальном смысле, улетало в трубу. Дело в том, что продукты, образующиеся при горении топлива, содержат в себе большое количество тепла. Выпускать их сразу наружу непрактично. Поэтому со временем при изготовлении печек стал применяться метод пиролиза: внутри конструкции обустраивается несколько дымоотводов, по которым дым курсирует «змейкой». При этом за счет подачи вторичного воздуха происходит сгорание пиролизных продуктов, что приводит к получению большего количества тепловой энергии. Заодно экономится и топливо (если печка работает на твердом), поскольку при таком подходе его можно загружать лишь раз в сутки — благо, большой размер топки позволяет вместить туда много дров;
широкий функционал. Во-первых, современные производители выпускают модели, в которых есть возможность менять температурный режим в зависимости от текущих потребностей. Во-вторых, к печке может быть пристроена емкость, в которой будет накапливаться и греться вода. Таким образом, вы получите еще и бойлер — для небольших дачных домов, например, это отличный вариант;
дизайн. Если когда-то печки-буржуйки и подобные им конструкции были, мягко говоря, непрезентабельны, то теперь есть возможность выбрать очень эстетичную конструкцию, которая не только впишется в интерьер, но даже украсит его. Многие модели оформляются с помощью литья, некоторые элементы делаются из огнеупорного стекла, все это в итоге выглядит очень стильно и ничуть не кустарно.

Особенности установки

В последнее время строительный рынок представлен огромным выбором печей-каминов различных торговых марок, поэтому вне зависимости от того, будет ли конструкция установлена в частном доме или в квартире существуют определенные правила его монтажа. Особенно это касается печей-каминов «Бавария» и «Ангара».

От правильности их установки будет зависеть не только внешний вид интерьера, но и удобство в эксплуатации. Поэтому, во время строительных работ стоит учесть следующие моменты:

Расстояние между камином и стенами должно строго соблюдаться предписаниям, указанным в инструкции. Нельзя ставить конструкцию вплотную к стенам.
До начала монтажных работ необходимо выполнить облицовку стен. Для этого, как правило, рекомендуется использовать такие негорючие материалы, как керамическая плитка и кирпич. Можно также дополнительно защитить поверхность стен прочными листами из металла.
Установка печи-камина осуществляется непосредственно на пол, даже в том случае, когда конструкция имеет встроенные ножки. Не допускается монтаж дополнительного подиума. Так как изделие имеет огромный вес, для улучшения прочности рекомендуется под лаги пола подставлять стойки, они защитят доски от прогибания.
Важным элементом камина-печи является дымоход. Его лучше всего выводить на улицу, если же такой возможности нет, то дымоход монтируется внутри помещения и потом выводится на крышу.
Дымоход, размещенный за пределами жилья, делается многослойным, это его защитит от переохлаждения труб, воздушной пробки и конденсата. Однослойные трубы лучше всего проводить внутри помещения и выводить на крышу через чердак.
Для того, чтобы в дымоходе создавалась необходимая тяга, его диаметр нужно подбирать строго под диаметр выходного патрубка. Соединительные части конструкция нельзя окрашивать термостойкой краской, так как при дальнейшей эксплуатации печь будет выделять запах краски.

Этапы установки

Уютный интерьер загородного дома

Маленький домашний очаг

Разновидности каминов для деревянного дома

Тот факт, что дом построен из сруба дерева не станет препятствием для установки камина в нем. Однако для необходимо учесть все требования, так как существуют правила безопасности, согласно с которыми нужно устанавливать устройство. Производители сейчас выпускают изделия разных форм и из разных материалов, поэтому от этих факторов будет зависеть сложность монтажа. А также от того, где вы решите установить устройство.

Обычно специалисты классифицируют камины для деревянного дома по типу конструкции, по виду материала, из которого они установлены, а также по тому, какое для него требуется топливо.

Виды по типу конструкции:

Угловые камины — уже из названия понятно, что подобные конструкции устанавливают в углу комнаты. Угловой камин в деревянном доме смотрится достаточно стильно, но главное, он не занимает слишком много места.

Прямое стеновое устройство — они в свою очередь делятся на те, которые встраивают в стену и на те, которые монтируют около стены. Преимущество встраиваемых изделий в том, что они используются не только как красивый элемент декора, но также могут обогревать два смежных помещения.

Изолированное устройство — выглядит достаточно интересно, так как может быть любых форм, как круглых, так и прямоугольных. Но исключительным его делает не форма, а то, что его можно установить даже в центре комнаты. Всегда конструкция устанавливается на расстоянии от стены.

Виды согласно с материалом изготовления

Чугунные. Стандартные изделия, у которых топки рассчитаны на работу от дров, обычно изготовлены из металла, а именно из чугуна. Эти печки внедряют в каменные камины, деревянные, из искусственного камня, в кирпичные. Дополнительно к ним пристраивают дымоходы, а если говорить о деревянном доме, то установка чугунных каминов обязательно происходит с использованием закрытой топки. Для этой цели используют стекло или сталь.

Кирпичный. В деревянном доме подобный устанавливают на отдельном фундаменте. Конструкция состоит из двух частей — для кладки берут обычный кирпич, по желанию владельца. Но для отделки топки берут только качественный, огнеупорный кирпич. Чтобы оформить дымоход, можно выбрать два варианта — установить металлическую трубу либо использовать кладку из кирпича.

Биокамин, или электрокамин. Данный прибор всегда изготавливается из стали, а также из огнеупорного стекла.

Согласно с типом потребления топлива

Для деревянного типа жилья следует наиболее тщательным образом подбирать конструкцию. Большинство изделий, которые потребляют топливо открытым способом, запрещены. В наше время можно найти печки даже открытого типа, которые потребляют альтернативное топливо, не несущее опасности для жизни. Их даже можно монтировать без использования дымохода.

Классическая, твердотопливная конструкция. Их топят при помощи угля либо при помощи дров. Ее можно монтировать в доме со сруба дерева, но только на отдельном фундаменте и с обязательным условием изоляции поверхностей и перекрытий, которые будут прилегать к камину.
Электрический камин — по праву считается самым безопасным, так как вероятность пожара из-за этого устройства очень низкая. Вместо того, чтобы обогревать помещение за счет огня, он использует электричество, чтобы прогревать комнату. Чтобы все выглядело, как будто это настоящий камин с огнем, производители вмонтировали специальную подсветку, имитирующую языки пламени. Преимуществом данной разновидности является то, что для их установки отдельный фундамент и дымоход строить не надо. Его можно расположить на втором этаже, главное, чтобы проводка была нечувствительной к перепадам напряжения и была надежно изолирована.
Биокамин — это достаточно новый вид, только недавно стали устанавливать. Идеально подходит для деревянных домов, так как функционирует при помощи вещества — этанола. Внутри печки находится специальный контейнер для заполнения этанолом, а также керамическая система горения. Достоинств этой разновидности — нет ни золы, ни сажи, ни других осадков, а также камин не производит выбросов вредных веществ. Единственный минус — он совсем не обогревает, исполняет только декоративную функцию. Их можно монтировать на стену, могут быть подвесными, напольными или даже настольными. Дымоход устанавливать необязательно.
Газовый — внутри не керамическая, как в биокаминах, а газовая система горения. В качестве топлива берут природный газ, устанавливается так же, как и классический, включая дымоход.

Установка каминной топки – строгое соблюдение требований для безопасной эксплуатации камина

При установке топки камина следует особенно строго следить за ее горизонтальным положением. Для ее фиксации используют мастику или термостойкий клей.

Топка традиционного камина имеет вид ниши из камня или огнеупорного кирпича. С одной стороны такая ниша открыта. Закрытые камины характеризуются закрытой топкой. Как правило, закрытые топки выполняют из металла. В металлической раме такой топки обязательно устанавливают изготовленную из термостойкого стекла дверцу. Закрытая топка позволяет управлять процессом горения и получать сравнительно большое количество тепла. В то же время, камин с открытой топкой позволяет любоваться горением «живого» огня.

При установке и монтаже каминов все прилегающие к камину поверхности должны быть заменены на стены из газобетона или кирпича. Под топку желательно положить стальной лист или шамотный кирпич. Между полом и перекрытием специалисты настоятельно рекомендуют проложить слой базальтовой ваты

Выполнение всех мер, которые позволяют обеспечить пожаробезопасность – это очень важно при установке каминной топки

Для установки металлической топки потребуется дрель, сверла по металлу, пистолет для герметика. Надо приготовить также болгарку с диском. При выполнении работ с таким инструментом требуются соответствующие навыки.

возможные проблемы и пути их решения

Содержание статьи:

Русская избушка в наши времена переживает второе рождение. Приобретая, правда, всё больше черт финского дома. К сожалению не того, что рубили вручную из вековых северных сосен древние саамы, а того, что точат-оцилиндровывают на станках, придуманных в 1960 году братьями Саарелайнен, основателями Honka. Но не перевелись ещё люди, предпочитающие «быстрой» индустрии трудозатратные, но высококачественные традиционные технологии. Впрочем, речь не о них и вообще не о конструкциях деревянных домов. Поговорим о сердце дома. Научно-технический прогресс вытеснил из загородного дома русскую печь: велика она, пироги проще купить в магазине, чем печь самому, а вкусную кашу приготовит мультиварка. Но тысячелетнюю тягу к живому огню из человека ничем не вытравить. На смену нашей печи повсеместно пришёл европейский камин, зачастую в современном стеклянно-безопасно-витринном исполнении. Компактен, живописен и хорошо, хоть и недолго, греет.

Камин в современном деревянном доме — не только и не столько средство для отопления. Это его эстетическое и философское средоточие, душа

Однако, устанавливая камин в деревянном доме, хозяева нередко сталкиваются с серьёзными проблемами. Расскажем, как их избежать.

Проблемы камина в деревянном доме

У прекрасного во многих отношениях деревянного дома есть два существенных недостатка, вносящих заметную специфику в устройство камина в деревянном доме:

Древесина горюча, обработка антипиренами снижает возгораемость, но незначительно.
Деревянный сруб подвержен значительным деформациям. Причём речь идёт не только об усадке сруба в первый год после постановки под крышу. Дом «гуляет» в течение всего срока службы, периодически становится то немного выше, то ниже, в зависимости от сезона и влажности воздуха. Это вносит заметную специфику в устройство камина в деревянном доме.

Следующие два недостатка присущи самому камину:

Низкий КПД, у классического английского камина он не превышает 20%.
Очаг, даже не будучи разожжённым, работает как вытяжка, если дымоход не закрыт плотно шибером. А уж когда в топке полыхает огонь, из помещения вместе с продуктами сгорания удаляются большие объёмы воздуха. Если притока свежего воздуха в комнату нет, в ней может возникнуть разрешение и дым ринется внутрь, топка зачадит. Если же открыть форточки, можно выстудить помещение и в нём станет холоднее, чем до того, как камин зажгли.

Каким должен быть камин в деревянном доме, чтобы перечисленные выше недостатки не мешали хозяевам наслаждаться жизнью в собственном доме? Рассмотрим пути решения проблем в зависимости от конструкции нашего камина:

Кирпичный камин — традиционный подход и основательность

Печной кирпич — материал тяжёлый, одна штука весит около 3,5 кг. А нужно их тысячи. Поэтому проект деревянного дома с камином из кирпича должен предусматривать строительство фундамента. Причём отделённого от фундамента стен, ведь нагрузка от каменной кладки ощутимо превысит таковую от деревянных стен.

Кирпич хорош своей основательностью и высокой теплоёмкостью. Нагретый пламенем, он долгое время будет отдавать мягкое тепло в помещение. Особых проблем с пожарной безопасностью кирпичного камина нет. Если толщина кладки камина, обращённая к стене, не меньше 250 мм, достаточно проложить между стеной и камином слой базальтовой ваты толщиной 50 мм. Другие варианты — засыпка промежутка между горючими конструкциями и кирпичом перлитом либо вермикулитом. Можно поместить в зазор асбестовый картон либо войлок, вымоченный в глине. Существует немало современных термоизоляционных материалов.

При правильном подходе кирпичный камин будет эффективен:

Оптимально нужно рассчитать пропорции топки, это позволит направить больше лучистой энергии внутрь помещения. Верное определение сечения дымохода обеспечит хорошую тягу, при этом не будет «выбрасывать» на улицу слишком большой объём воздуха.

Традиционный кирпичный камин, несмотря на кажущуюся простоту, имеет сложное устройство. Все его элементы должны быть взаимно сбалансированы

Для достижения наилучших показателей пропорции кирпичного камина положено рассчитывать по довольно сложным формулам, но приемлемый результат можно получить, подобрав размеры по этой таблице

Чем больше площадь поверхности камина, особенно в зоне нагрева, тем лучше его теплоотдача и равномернее распределяется тепло. С точки зрения теплотехники, предпочтительнее сложная форма, с различными уступами, рёбрами и нишами.

Чем более сложную форму имеет кирпичный камин в деревянном доме, тем выше его теплоотдача

Стабилизировать тягу, предотвратить дымление очага и при этом минимизировать количество воздуха, удаляемого вместе с продуктами сгорания, можно простым, но надёжным способом: с улицы, из холодного подвала либо подпола подвести воздушный канал прямо в колосник камина. На подводящий канал следует поставить шибер либо заслонку, чтобы иметь возможность перекрывать поток воздуха зимой, когда очаг не топится.

На видео — угловой камин в деревянном доме с открытой топкой и повышенным КПД. Обратите внимание, как простыми средствами увеличена площадь кирпичной поверхности для повышения отдачи тепла и более равномерного его распределения. Немаловажно, что этот камин имеет подвод воздуха для горения с улицы

Как повысить КПД кирпичного камина

Тщательно просчитав все параметры топки и грамотно выложив кладку, КПД камина с открытой топкой можно поднять до 35%. Увы, это предел. Чтобы удвоить эффективность камина, придётся отчасти превратить его в печь — оборудовать дверкой. Если дверка будет большой и стеклянной, это не помешает нам любоваться пламенем. Кирпичный камин с дверкой может иметь «печную» форму топки: не широкую и высокую, а наоборот, длинную и относительно узкую. Это изменит характер теплоотдачи в сторону уменьшения количества лучистого тепла, зато больше нагреется массивная кладка. Этот «запас» тепла будет передаваться в помещение длительное время после того, как огонь в печи-камине погаснет.

Кирпич можно заменить на прочный теплоёмкий камень, а топку оборудовать стеклянными дверками, установить на поддувало дверки с регулировкой потока воздуха. Такой камин примерно в три раза экономичней традиционного

Второй способ повысить отдачу от сгорания дров — установить в кирпичную кладку каминную топку. Металлический корпус во избежание перегрева нельзя обкладывать кирпичом, между сталью и керамикой следует оставить небольшое расстояние для вентиляции. Функционально такое сочетание уже представляет собой закрытую каминную топку с теплоёмким кирпичным кожухом.

Каминная топка из стали либо чугуна — высокая эффективность

Стальная или чугунная каминная топка со стеклянной дверкой — гибрид камина и печи. Форма топки ближе к классическому камину, что позволяет максимально направить в помещение тепловое излучение. Заслонки и дверка, позволяющая лицезреть живое пламя, дают возможность точного дозирования количества воздуха, необходимого для горения. Металлический корпус с развитым оребрением и большой площадью теплоотдачи позволяет значительно, по сравнению с кирпичным камином, повысить конвективную передачу тепла в помещение. Благодаря этим решениям КПД современных топок удалось довести до 80%. Эффективность, умеренная цена, привлекательный дизайн, компактность и небольшой вес — неоспоримые достоинства подобных топок. Неудивительно, что стальные камины для деревянных домов — самые популярные. Единственный их серьёзный недостаток — быстро остывают. Зато и прогревают холодное помещение столь же быстро, долго горят на одной закладке дров.

На основе стального камина можно построить полноценную систему отопления, если приобрести модель с «водяной рубашкой» либо системой подачи тёплого воздуха по каналам

Металлическая поверхность топки нагревается намного сильнее, чем у кирпичного камина с толстыми стенками. Поэтому её нельзя размещать так же близко от стен. Минимальное расстояние до сгораемых деревянных конструкций оговаривается в инструкции по монтажу топки. Если этого нет, следует руководствоваться строительными нормами. В них не прописаны условия для каминов, поэтому ориентируемся на данные для стальных печей. Не разрешается размещать нефутерованную железную печь ближе метра от «голой» деревянной стены. Ближе к стенам установка камина в деревянном доме допускается лишь при условии, что они защищены несгораемыми теплоизолирующими экранами. Вариантов защиты много, это тема для отдельной статьи. Одно из недорогих и простых решений: базальтовая вата толщиной 50 мм, два гипсоволокнистых листа и воздушная прослойка 20 мм. Таким образом, общее расстояние от задней либо боковых поверхностей металлической топки до стены с учётом защиты составит 10 см.

У этого стального камина термоизолированы задняя и боковые поверхности, что позволяет размещать его довольно близко, но отнюдь не вплотную к деревянным стенам

Особенности устройства короба и облицовка металлической топки

Особенно важно учитывать специфику деревянного дома, если топка размещается в коробе:

Деревянную стену внутри короба следует защищать от жара камина не в меньшей степени, чем при его открытой установке, соблюдать необходимые расстояния, устраивать теплоотражающие экраны.
В верхней и нижней части короба должны располагаться вентиляционные отверстия, предупреждающие его перегрев. Решёток может быть несколько, желательно по трём или хотя бы двум противоположным сторонам короба. Если их суммарная площадь не указана в инструкции, принимаем по 0,15 м2 как для нижних, так и для верхних отверстий.
Необходимо защитить деревянный потолок от перегрева. Простое решение — не поднимать короб камина непосредственно до потолка, достаточно оставить свободное пространство в 35-40 см. Заодно снимается проблема усадки и сезонных деформаций. Сверху короб должен быть закрыт, а его горизонтальная «крышка» должна быть теплоизолирована не хуже, чем вертикальные стенки.

Колпак короба не доведен до потолка, что уменьшает его нагрев

В том случае, если дизайнерское решение предусматривает короб до потолка, придётся разделить его по высоте. В верхней части выделяется отдельная секция высотой не менее 30 см. От основного короба она должна быть отделена теплоизоляционным материалом, а также иметь собственные вентиляционные отдушины общей площадью не менее 0,02 м2. Следует учитывать, что из-за возможной просадки сруба короб нельзя монтировать вплотную к потолку. Рассчитать требуемую величину зазора непросто, это сможет сделать только опытный специалист. Образовавшуюся щель можно закрыть карнизом, прикреплённым к потолку.

Наружные стенки короба ещё не смонтированы, но мы можем видеть его внутреннее устройство. Стальной камин отделяет от деревянных стен воздушный зазор, лист ГВЛ и слой фольгированной базальтовой ваты. Между коробом и потолком оставлен зазор на усадку. Сам короб имеет вверху дополнительную «охлаждающую» секцию, горизонтальные поверхности которой также будут термоизолированы. Гибкие стальные трубы, выходящие из корпуса камина — воздуховоды воздушного отопления, дымоход ещё не установлен

Дымоход в деревянном доме

При устройстве дымохода в деревянном доме нужно соблюдать следующие правила:

Толщина стенок кирпичного дымохода в местах его прохода через сгораемые конструкции (перекрытия, крыша) должна быть не менее 25 см. Дерево не должно примыкать к кладке, его следует отделить слоем термоизоляции.

Порядок работ при устройстве противопожарной разделки кирпичного дымохода при проходе его через деревянное перекрытие. Увеличение толщины стенок до 38 см позволило снизить толщину термоизоляционного слоя до 5 см

Что касается стальных дымоходов, в деревянном доме мы рекомендуем использовать термоизолированные базальтовой ватой двойные (сэндвич) трубы, внутренняя часть которых должна быть изготовлена из жаростойкой высоколегированной стали. Исключение — первая секция от камина, на высоту около 25-40 см её лучше сделать из одинарной трубы для предотвращения перегрева места соединения топки и дымохода. Минимальное расстояние, на котором можно устанавливать двойные трубы от деревянных конструкций, зависит от толщины теплоизоляции сэндвича, но не должно быть менее 130 мм. Проходы через перекрытия и кровлю должны иметь пожаробезопасную конструкцию.

Общая схема металлического дымохода вместе с проходными элементами в деревянном доме

Устройство прохода дымохода через перекрытие и кровлю должно учитывать первичную и сезонную усадку сруба. Фартук, который прикрывает проход снизу и сверху, должен быть «плавающим» вне зависимости от типа дымохода, иметь возможность смещаться относительно трубы.

Пример плавающей конструкции прохода стального дымохода через перекрытие

Видео: сложности монтажа камина в деревянном доме

В этом ролике на конкретном примере показано, как правильно установить камин в деревянном доме.

Мы упомянули лишь об основных особенностях устройства каминов в деревянных домах, существует ещё немало моментов, которые необходимо учитывать. Всё, что связано с огнём, требует особого отношения, повышенного внимания и тщательного соблюдения правил противопожарной безопасности. Рекомендуем доверять проектирование и установку каминов и печей исключительно профессионалам, обладающим соответствующими знаниями и опытом.

Понравилась статья? Поделитесь с друзьями:

Установка камина в деревянном доме

Камин в помещении создает особую атмосферу уюта. Он служит не только для обогрева, но и становится яркой деталью интерьера.

Планируя установить камин в деревянном доме, стоит учесть несколько важных моментов, чтобы предупредить возгорание и по максимуму использовать все преимущества такого способа отопления.

Монтаж лучше доверить квалифицированным специалистам, которые точно знают, как устанавливать камины разных видов и могут дать гарантии безопасности.

Виды каминов для деревянного дома

В домах, возведенных из дерева, могут применяться устройства различных типов в зависимости от вида предполагаемого топлива.

Твердотопливные камины, которые работают на дровах, древесных брикетах и угле. Такие сооружения требуют наличия дымохода. Рекомендуется это учесть еще на этапе проектирования дома.

Газовые модификации используют в качестве горючего природный или сжиженный газ, при сгорании которого не образуются нагар и копоть, а, значит, нет необходимости строить дымоход.

Электрокамины нагреваются с помощью электричества. Эти конструкции считаются наиболее безопасными для деревянных домов, поскольку не дают искр, способных зажечь древесину. Минус – отсутствие «живого» огня: пламя имитируется с помощью подсветки. Существенный плюс – исключение копоти.

Биокамины выполняют декоративные задачи. Пламя в них настоящее, получаемое за счет сгорания этанола, однако тепла оно не производит.

Твердотопливный, газовый и электрический камин в деревянном доме может одновременно играть роль печи для приготовления пищи. Это особенно удобно в загородном жилье и на даче.

Устройства высокой мощности также применяются для отопления жилья, что позволяет решать сразу несколько задач.

Правила пожарной безопасности при устройстве каминов в деревянных домах

Обустройство камина в деревянном доме требует особенного внимания к требованиям пожарной безопасности. Важно придерживаться определенных правил, чтобы избежать в будущем возникновения пожара.

Все деревянные элементы, примыкающие к топке и дымоходу, должны быть изолированы с применением металлических листов или теплоизоляции.

Под топкой на деревянном полу необходимо предусмотреть защиту в виде металлического листа. Его минимальный размер – 700х500 мм.

Возле топки пол должен быть защищен негорючими материалами – камнем, керамогранитом, металлом.

Требуется выполнить защиту стен с помощью негорючих материалов: кальциум силиката (Superlsol) или минерита.

Расстояние между топкой камина и стеной напротив него должно быть не менее 1250 мм.

Между камином и стеной, и потолком должно быть воздушное пространство – отступка или разделка. Расстояния и рекомендации прописаны в инструкции по установке каждого производителя.

Выбор месторасположения камина

Камин может находиться возле одной из стен комнаты или в ее углу. Автономные (островные) камины располагаются посреди помещения, не «привязываясь» к стенам.

Последний вариант многие специалисты называют оптимальным для деревянного дома, поскольку тогда обеспечивается более высокий уровень безопасности использования устройства.

Важно исключить контакт нагревающихся поверхностей с деревянными элементами. Не рекомендуется размещать очаг так, чтобы напротив находились окна или двери, поскольку могут образовываться сквозняки, что приведет к проникновению дыма в помещение.

Также не стоит устанавливать камин в маленькой комнате.

Инструкция по монтажу каминов

Монтируются камины по следующей схеме, на каждом этапе которой необходимо строго следовать инструкции.

Обустройство фундамента (основания)

Это особенно важно, если устанавливается твердотопливный камин больших размеров. При весе топки в 100 кг, облицовки в 400 кг, защитной перегородки в 500 кг общая масса может достигать тонны. Плюс вес дымохода. Чтобы обеспечить прочное основание для конструкции, перед тем как ставить камин, выполняется демонтаж напольного слоя и готовится котлован глубиной не менее 60-70 см, с длиной сторон как минимум на 10 см больше, чем стороны основания топки. Дно покрывается щебенкой и заливается смесью песка с цементом (1:1). Следующий слой – рубероид, затем металлический лист, на котором выполняется кирпичная кладка.

Защита стены

Это необходимо, если камин располагается возле нее. Для этого применяется кальциум силикат (Superisol).

Установка каминной топки

Важный момент – этот элемент должен быть установлен идеально по горизонтали, иначе могут возникать завихрения воздушных потоков, что приведет к появлению в комнате дыма. Для топки открытых модификаций используется огнеупорный кирпич, закрытых – металл. Класть кирпичи можно только при температуре воздуха выше нуля. Чтобы защитить помещение от искр, рекомендуется закрыть топку дверцей, оснащенной жароустойчивым стеклом.

Монтаж дымохода

При установке дымохода используются следующие виды:

металлические дымоходы сэндвич, состоящих из двух контуров нержавеющего металла разного рода стали в зависимости от производителя, между контурами находится утеплитель;

керамические дымоходы, внутренняя труба которых выполнена из высокопрочной керамики, далее — утеплитель и керамзитобетонный блок;

кирпичные дымоходы (не популярны в наше время) — внутреннюю поверхность стены такого дымохода рекомендуется обработать жидкой глиной; с трубой дымохода не должны соприкасаться никакие элементы из дерева.

Облицовка

Обязательная деталь камина, если у него закрытая топка. Она выполняется из мрамора, кафеля, кирпича и других материалов по желанию.

Полезные рекомендации

Чтобы камин в доме был установлен грамотно и исправно выполнял свои функции, стоит обратить внимание на мельчайшие детали.

Так, рядом не стоит размещать предметы, которые могут легко загореться. А неподалеку от камина необходимо расположить средства для тушения огня.

Поскольку стены деревянного дома подвержены усадке, не рекомендуется жестко фиксировать на стене противопожарные материалы.

Начинать монтаж можно сразу после завершения строительства дома, но с соблюдением определенных технологий.

Обустройство камина в доме из дерева – сложный процесс, требующий наличия соответствующих знаний, навыков и опыта, а также специального оборудования.

Сотрудники компании «Дымовой» с удовольствием ответят на все ваши вопросы и дадут профессиональные рекомендации, как провести эту работу максимально качественно и быстро.

Как выбрать правильную вентиляцию для камина

Независимо от того, купили ли вы камин, планируете купить печь или просто хотите заменить трубу для старого блока в вашем доме, выбор правильных компонентов вентиляции имеет решающее значение для как надлежащая производительность, так и безопасность. В этой статье мы обсудим основы различных типов вытяжных и дымоходных труб, которые используются в этих очаговых приборах.

Новый камин, топка или печь

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газовый или дровяной камин и топка имеют определенные требования к надлежащим вентиляционным компонентам, как это определено производителем.

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к соответствующим вентиляционным компонентам, как это определено производителем. Определенные марки или типы труб относятся к определенной категории. Например, вы не стали бы использовать ту же трубу для дровяной печи, как для вентилируемого газового камина. Совершенно необходимо приобрести правильные компоненты дымохода. Частое заблуждение, которое мы часто видим, — это то, что домовладелец или подрядчик полагает, что существующая дымовая труба от старого камина может быть использована на новой модели, особенно если диаметр трубы, используемой на новом агрегате, соответствует диаметру дымохода, который уже установлен.Однако это действительно редкое явление, потому что большинство старых дымоходных и вентиляционных систем больше не используются с новыми агрегатами.

Старый камин, топка или печь

Старые камины и печи могут не иметь таких перечисленных опций или могут потребовать использования определенной марки, поэтому идеальные компоненты вентиляции будут определяться размером камеры сгорания и воротника дымохода на Единица. Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу той же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.Промышленность по производству каминов и печей заполнена производителями, которые прекратили свою деятельность, и одна из наиболее распространенных проблем, с которыми мы сталкиваемся здесь ежедневно, — это попытка найти подходящие детали для камина или печи, которым более 20 лет. Иногда это можно сделать, если детали все еще доступны у исходного производителя или у действующей компании, которая приобрела оригинального производителя. В последнем случае возможен специальный заказ деталей, необходимых для старого агрегата.

Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу той же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.

** Всегда обращайтесь к руководству пользователя камина / печи перед покупкой или установкой вентиляционных компонентов для устройства. Если у вас нет инструкций по установке от производителя, свяжитесь с нами, сообщив производителя и номер модели, и мы проверим, сможем ли мы найти необходимую информацию. **

предупреждение: Дезинформация и ошибки могут быть смертельными при работе с подовыми изделиями и вентиляционной трубой. Если вентиляционная система не соответствует требованиям производителя и / или местным нормам, последствия могут быть серьезными, включая возможные утечки угарного газа и возгорание дымохода, что может привести к смерти, серьезному заболеванию и значительному материальному ущербу.

Чтобы избежать опасных ошибок при установке, мы настоятельно рекомендуем вам просмотреть видео по установке ниже, чтобы узнать о пяти наиболее распространенных ошибках, допускаемых некоторыми из самых опытных подрядчиков.

Камины с вентиляцией и камины без вентиляции / без вентиляции

Прежде чем мы обсудим подробности о выборе правильных вентилируемых компонентов, мы должны сначала признать появление устройств с топкой без вентиляции за последние несколько десятилетий.Термин «без вентиляции», «без вентиляции» или «без вентиляции» применяется к топочным приборам, которые сжигают газ (природный газ или пропан) и не требуют каких-либо дымоходов или вентиляционных систем. Эта терминология также используется для описания других каминов нишевого типа, таких как электрические и этанольные модели.

Действительно, развитие технологии чистого сжигания газа создало альтернативный вариант для потребителей, которые не хотят устанавливать дымоход из-за логистических трудностей или бюджетных проблем. Тем не менее, есть несколько вопросов, которые следует учитывать перед тем, как идти по этому маршруту (поэтому мы всегда рекомендуем вентилируемую систему, если это вообще возможно).Прежде чем мы даже перейдем к этому, вы должны отметить, что в некоторых районах Соединенных Штатов (например, во всем штате Калифорния и в некоторых других штатах) использование газовых приборов без вентиляции в помещениях было запрещено повсеместно. Невентилируемые устройства также не разрешены для использования в Канаде.

Есть несколько основных проблем, связанных с газовыми каминами, печами и топками без вентиляции, которые следует тщательно изучить перед принятием решения, ни одна из которых не относится к вентилируемым каминам. Во-первых, подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки.Это особенно важно для людей с сильным обонянием. Для большинства это просто неприятность, но иногда запах может быть достаточно сильным, чтобы вызвать беспокойство об утечке газа, даже если это не так.

Подавляющее большинство потребителей газовых приборов без вентиляции отмечают заметный запах, исходящий от горелки.

Во-вторых, камины чистого горения без вентиляции тщательно спроектированы для достижения полного сгорания, но без вентиляции выхлопу некуда идти, кроме как обратно в комнату.Хотя при этом образуется безвредный водяной пар и углекислый газ (не ядовитый окись углерода), это может быть проблемой в небольших помещениях. В некоторых случаях, особенно с пропаном в качестве топлива, чрезмерное количество водяного пара может вызвать конденсацию на окнах и влагу на занавесках, что может привести к появлению плесени или плесени при неправильной сушке.

Наконец, еще одним недостатком агрегатов без вентиляции является отсутствие реализма. Поскольку эти модели должны гореть чисто, дровяной камин без вентиляции или газовый камин без вентиляции не будет производить такое же пламя, как настоящий дровяной камин, и они также не могут сравниться с более реалистичными эффектами, наблюдаемыми в вентилируемом газовом камине.

Некоторые из этих проблем устраняются в определенных ситуациях, например, при установке в большом открытом помещении или помещении, которое всегда открыто хотя бы для одной другой комнаты. Но хотя удобство и экономические преимущества устройства без вентиляции могут быть привлекательными, мы рекомендуем вентилируемый камин почти в любой ситуации. Для получения дополнительной информации и подробностей о плюсах и минусах газовых каминов без вентиляции, пожалуйста, ознакомьтесь с нашим Руководством по покупке газовых каминов и печей.

«Камины» vs.«Вкладыши»

Еще одна частая путаница в производстве каминов — это разграничение терминов «камин» и «топка». Короче говоря, камин — это промышленный блок, который может быть обрамлен деревянным ограждением, стеной или каминным шкафом, а вставка — это модель, которую необходимо установить внутри существующего и действующего камина.

Для вентиляции ключевое отличие состоит в том, что камин должен иметь специальный дымоход или вентиляционную систему, которая может быть расположена в пределах 2 или 3 дюймов от горючих материалов (например, внутри деревянной вытяжки или возле внешней стены). но вставка требует использования облицовки дымохода, которая проходит в существующем, функциональном, полностью негорючем дымоходе (например, в кирпичном дымоходе с глиняным или терракотовым дымоходом или трубе из нержавеющей стали).

В бытовых приборах, работающих на твердом топливе, таких как дровяная или угольная печь, используется дымоходная труба класса А, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом.

Например, в камине с прямым отводом воздуха используется коаксиальный (двустенный, система «труба в трубе») газовый камин, который может заканчиваться либо горизонтально на внешней стене, либо вертикально над крышей, но с прямым выпуском газа В каминной топке используется коллинеарная (бок о бок) алюминиевая облицовка (обычно две облицовки диаметром 3 дюйма), которая соединяется с топкой и проходит внутри существующего дымохода до самого верха.

Точно так же для дровяного камина требуется дымоход из нержавеющей стали с двойными или тройными стенками, а в топке для дровяного камина можно использовать одностенный вкладыш из нержавеющей стали внутри дымохода, который уже установлен.

Чрезвычайно важно использовать соответствующий тип дымохода или вентиляционной трубы с соответствующим устройством, и теперь мы более подробно рассмотрим эти различные категории вентиляционных труб.

Категория вентиляционной трубы

Для каждого печного устройства требуется определенный тип вентиляционной трубы, которые классифицируются соответственно.Например, твердотопливный прибор, такой как дровяная или угольная печь, использует дымоходную трубу класса А, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом. Для этой цели внутренняя стенка этих двустенных или трехстенных труб изготовлена из нержавеющей стали. С другой стороны, камины с прямой вентиляцией используют в качестве топлива природный газ или пропан, а выхлопные газы значительно менее горячие. Таким образом, газовая труба прямого выпуска, которая используется на этих устройствах, имеет внутреннюю стенку из алюминия.

См. Список типов печных устройств и соответствующую требуемую категорию вентиляционных труб, используемых для каждого из них, в таблице ниже. У нас есть эти категории, организованные в отдельные группы на нашей странице продуктов для дымоходов.

: Таблица категорий вентиляционных труб

* В отдельно стоящих дровяных и угольных печах используется соединитель дымохода (дымовая труба), который представляет собой одинарную или двустенную черную трубу, которая подсоединяется к агрегату и затем проходит вертикально к потолок или горизонтально к стене, прежде чем он должен быть переведен с помощью соответствующего адаптера на дымоходную трубу класса А.

Если вы заинтересованы в приобретении модели на нашем веб-сайте или если вы уже приобрели ее на месте, но вам нужны необходимые вентиляционные компоненты, вы можете заполнить нашу форму проектирования дымоходной трубы и расценки, чтобы бесплатно получить подробную смету. Если вы предоставите верную информацию о производителе и модели, мы обязательно процитируем материалы из соответствующего списка и избавим вас от многих хлопот. Мы также проверим, если возможно, соответствует ли предложенная вами конфигурация вентиляции перечисленным требованиям данной модели.

Расстояние до горючих материалов

При установке любого топочного устройства, как для самого агрегата, так и для дымоходной системы, соблюдение надлежащих зазоров до горючих материалов является наиболее важным аспектом. Что касается дымохода, разные типы вентиляционных отверстий имеют разные зазоры.

При установке любого камина, как самого агрегата, так и дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов.

Дымоход класса A обычно имеет зазор 2 дюйма до горючих веществ, а газоотводное отверстие типа B обычно имеет зазор 1 дюйм.Вентиляционная труба для прямого газового камина уникальна. Обычно он имеет зазор в 1 дюйм, когда он движется вертикально, но когда он движется горизонтально, требования к зазору меняются. В некоторых случаях горизонтальные участки трубы по-прежнему имеют зазор в 1 дюйм для горючих материалов по бокам и снизу, но сверху трубы он может составлять до 3 дюймов и, возможно, больше из-за горячих выхлопных газов. поднимаясь в вентиляционное отверстие.

Диаметр дымохода

Диаметр вентиляционной трубы также зависит от каждой модели.В каждом камине, плите и топке будет использоваться труба или вкладыш, размер которых должен соответствовать диаметру воротника дымохода на агрегате. Обратите внимание, что проверка необходимого диаметра никогда не должна быть основным или единственным соображением при поиске вентиляционной трубы, поскольку используемые компоненты должны попадать в правильную категорию, указанную в приведенной выше таблице.

Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов — одна из наиболее распространенных ошибок при покупке вентиляционной трубы.Это особенно часто встречается, когда домовладельцы или подрядчики пытаются установить новые детали дымохода на старую дымоходную систему. Никогда не смешивайте и не подбирайте секции дымохода разных марок / производителей, даже если диаметр (диаметры) труб совпадают. В вентиляционных трубах различных типов и марок используются патентованные соединения, обычно это система с поворотным замком, которая соединяет вместе отрезки трубы и колена. Следовательно, невозможно будет правильно соединить два разных типа вентиляционных труб, даже если их диаметр будет одинаковым.Монтажник никогда не должен пытаться «заставить его работать» путем обжима, герметизации или сварки двух труб разных марок / категорий вместе.

Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов является одной из наиболее распространенных ошибок при покупке вентиляционной трубы.

Увеличители и редукторы дымохода, которые являются компонентами, которые изменяют диаметр дымохода, никогда не рекомендуются, кроме случаев крайней необходимости (и допустимых в рамках требований производителя для данной модели) или в случае необходимости для конкретной конфигурации (использование удлинителя для гранул плита или вставка довольно распространены).

Высота дымохода

Общая высота вентиляционной системы — еще один фактор, который следует учитывать для вентилируемых каминов, которые заканчиваются вертикально над крышей. Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге. Следовательно, даже если соблюдены требования производителя к вертикальному окончанию, минимальная высота дымохода должна соблюдаться для правильной работы прибора.Это обычная проблема с дровяными каминами в одноэтажных домах с дымоходом над пологой крышей.

Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге.

Минимальные и максимальные требования и ограничения по высоте дымохода могут быть изменены в зависимости от смещений в системе.

Смещения / колена / горизонтальные участки

Как и в случае с категорией вентиляционной трубы и диаметром дымохода, каждый прибор также будет иметь руководящие принципы, определяющие допустимые смещения, допустимые в системе дымохода.Дымоходы класса A не допускают изгибов более 30 градусов (45 градусов в Канаде), а длина каждого смещения ограничена в зависимости от модели. Колена нельзя комбинировать для создания больших смещений. Единственное предостережение — отдельно стоящие дровяные или угольные печи с соединителем дымохода (также известным как дымовая труба), который проходит горизонтально через стену, может подключаться к тройнику класса A, который, по сути, служит изгибом на 90 градусов, чтобы повернуть дымоход вертикально. .

Вентилируемые газовые камины гораздо более терпимы к смещениям, но в руководстве по установке каждой модели есть ограничения, касающиеся допустимой длины смещения, количества используемых колен и длины горизонтального участка (ов).По большей части вентилируемые газовые камины позволяют использовать изгибы под углом 90, 45 и 30 градусов. Более того, большинство систем вентиляции газовых каминов позволяют использовать гибкую вентиляционную трубу, которая, конечно, может создавать любое отклонение от 0 до 90 градусов.

Отверстия для отвода воздуха и заглушки для дымохода

Для каждого очага также существуют ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система. Все твердотопливные камины и печи должны оканчиваться над крышей в соответствии с «Правилом 3-2-10», которое гласит, что дымоход должен находиться на высоте не менее трех футов над крышей в точке проникновения (измеряется с высокой стороны). и на два фута выше любого препятствия в радиусе 10 футов от верха дымохода.

У каждого камина также есть ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система.

: Требование к минимальной высоте дымохода

Это правило не распространяется на газовые камины с отводом. Газовые камины B-Vent должны заканчиваться над крышей, как дровяная печь, но необходимая высота над крышей может составлять всего один фут в зависимости от требований модели и угла наклона крыши (степени наклона).Между тем, камины с прямой вентиляцией могут использовать вентиляционную систему, которая заканчивается вертикально над крышей или горизонтально на внешней стене. Опять же, допустимые нагрузки для каждой модели перечислены в руководстве по установке, как это определено производителем.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку. Дымоходы класса А имеют собственные заглушки, специально разработанные для определенной марки и диаметра. Хотя для этих дымоходов доступны универсальные заглушки, использование чего-либо, кроме разрешенного производителем камина, печи или дымохода, может привести к аннулированию гарантии на прибор или компоненты дымохода.Однако в случае старых дымоходов, когда необходимо заменить колпачок, а замена больше не доступна, эти универсальные варианты модернизации являются единственным вариантом. То же самое касается газовых каминов B-Vent.

В конце этих вентиляционных систем необходимо использовать соответствующую заглушку.

Камины с прямой вентиляцией, однако, обязательно должны иметь соответствующий оконечный элемент, так как каждый из них предназначен для впуска воздуха для горения при безопасном удалении выхлопных газов из системы.Для вертикальной и горизонтальной заделки используются разные заглушки, причем оба типа обычно имеют несколько различных вариантов, из которых можно выбрать в эстетических целях.

Как обсуждалось ранее, все вставки заканчиваются в верхней части дымохода, в котором они установлены.

Об авторе

Тайлер Маклеллан

Имея степень бакалавра журналистики от Оле Мисс, Тайлер работает здесь, в eFireplaceStore с июня 2011 года. Он является одним из сертифицированных технических специалистов нашего Национального института каминов (NFI).Кроме того, он имеет звание Master Hearth Professional, что означает, что он сертифицирован во всех трех областях — древесине, газе и пеллетах.

В свободное от работы время он любит проводить время со своей женой Эмбер и семью детьми; Эшли (18), Натаниэль (14), близнецы Исаак и Иеремия (10), Дэвид (5), Джуд (4) и Энди (1).

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо изучить нормативные документы.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА — ТОЧКИ ЭЛЕМЕНТОВ

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность коррозии труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывает нескольких цветов) и керамические изолирующие стаканы совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от витого металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны осуществляться с помощью резьбовых соединений (11) и хомутов (13)

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все схемы в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо провести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, питающиеся от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип проводки и способ установки
Открыть электропроводка	Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов	На роликах, изоляторах или с футеровкой из негорючих материалов *
	Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов	В трубах и ящиках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из твердых горючих материалов		С футеровкой из огнестойких материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и воздуховодах из трудновоспламеняющихся материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Цветочный контейнер своими руками из дерева — чертеж
Как сделать деревянную тару для …

Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады …

Как заработать на вредителях сада и огорода своими руками — народные Средства
Настои и отвары от вредителей…

Укладка доски пола — таблица расчета Как рассчитать толщину досок и …

Как помочь деревьям после: урагана, града, ливня и жары: таблица памятка ЭЛЕМЕНТ В САДЕ: ИСКЛЮЧЕНИЕ ПОСЛЕДСТВИЙ …

Современные источники света вместо лампочек Чем осветить дом вместо лампочек …

Лесные угодья — заготовка и смеси своими руками Как заготовить листовую землю + …

Монтаж и установка камина и дымохода в деревянном доме

Разновидности каминов для деревянного дома

Камин в деревянном доме

Основные правила при монтаже камина

Выбор месторасположения камина

Устройство основания камина

Защитная стена

<img decoding="async" src="/800/600/https/znatoktepla.ru/wp-content/uploads/2017/03/montag-kamina-17.png" />Каминная топка

Облицовка

Монтаж дымохода

Эксплуатация камина в деревянном доме

Установка камина в деревянном доме

Заключение

правила, как установить металлический камин своими руками

Модели каминов

Особые требования к монтажу в деревянном доме

Способы защиты древесины от огня

Инструкция по установке

Монтаж фундамента

Обработка стен

Сборка камина

Установка дымохода

Защита пола от воздействия тепла и огня

Дизайнерский совет

Камин в деревянном доме, практика установки различных каминных систем

Требования к установке и виды каминов

По месту расположения

По виду топлива

По используемому при изготовлении материалу

Этапы установки

Установка камина в деревянном доме, основные этапы работы

Виды каминов: какие модели можно устанавливать в деревянных домах

Классификация по типу конструкции и месту монтажа

Разновидности топок каминов по типу потребляемого топлива

Материалы изготовления каминов

Виды каминов

Монтаж кабеля для обогрева водопроводной трубы

Варианты топлива

Требования к монтажу: безопасная установка очага

Общие правила безопасности при устройстве каминов в деревянных домах

Изоляция поверхностей: как защитить дерево от огня

Основные правила при монтаже камина

Необходимые материалы для строительства

ТОП дизайнерских идей: как может выглядеть камин в деревянном доме

Как правильно установить камин в деревянном доме

Защитная стена

Устройство и вывод дымохода

<img decoding="async" src="/800/600/https/mebelclubspb.ru/wp-content/uploads/2019/08/montag-kamina-17.png" alt="монтаж печи камина в деревянном доме" title="как установить камин в деревянном доме" />Каминная топка

Облицовка

Заключение

Эксплуатация камина в деревянном доме

Установка печи в деревянном доме своими руками: правила монтажа каминов

Правила установки камина

Для красоты в доме

Виды каминов: какие модели можно устанавливать в деревянных домах

Классификация по типу конструкции и месту монтажа

Разновидности топок каминов по типу потребляемого топлива

Материалы изготовления каминов

Отделка

Изготовление

Рекомендации профессионалов

Безопасность превыше всего

Последний этап работ

Как установить камин в деревянном доме: полезные рекомендации

Описание печи

Особенности установки

Этапы установки

Разновидности каминов для деревянного дома

Виды по типу конструкции:

Виды согласно с материалом изготовления

Согласно с типом потребления топлива

Установка каминной топки – строгое соблюдение требований для безопасной эксплуатации камина

возможные проблемы и пути их решения

Проблемы камина в деревянном доме

Кирпичный камин — традиционный подход и основательность

Как повысить КПД кирпичного камина

Каминная топка из стали либо чугуна — высокая эффективность

Особенности устройства короба и облицовка металлической топки

Дымоход в деревянном доме

Видео: сложности монтажа камина в деревянном доме

Каминная топка

Каминная топка
