Монтаж вытяжки на кухне. Подробная инструкция


Зачем нужна вытяжка


В процессе приготовления пищи выделяются различные вредные вещества — окись углерода, формальдегиды и т.д. Эти вещества быстро распространяются в воздухе, что может негативно отразиться на вашем здоровье. Кроме того, на мебели и стенах кухни оседают капельки жира и частички пыли.


Все эти проблемы можно решить, установив над плитой вытяжку. Вытяжка устраняет все запахи и испарения, а встроенное освещение создает дополнительное освещение над плитой.


Виды кухонных вытяжек


Выбор вытяжки может зависеть от разных параметров. Прежде всего, они различаются по принципу действия — вытяжки могут быть эвакуирующие (воздух высасывается наружу) и циркуляционные (воздух прогоняется через фильтр и возвращается обратно в помещение). Кроме того вытяжки отличаются по размеру, форме, мощности, дизайну и т.д. Детальнее обо всем этом вы можете прочитать в статье Как выбрать вытяжку для кухни.


Монтаж вытяжки на кухне


По способу монтажа кухонные вытяжки также делятся на несколько видов:


  • Подвесные вытяжки


  • Встраиваемые вытяжки


  • Настенные вытяжки


  • Угловые вытяжки


  • Островные вытяжки.


Устанавливать вытяжку над газовой плитой надо на расстоянии 80-85 см. Это расстояние является оптимальным для эффективной и безопасной работы вытяжки. Кроме того, обратите внимание на то, что ширина вытяжки должна быть равна ширине варочной поверхности или даже быть шире.


Обо всех деталях процесса установки кухонной вытяжки вам расскажет статья Установка вытяжки своими руками. Если вы устанавливаете вытяжку в частном доме, то вам пригодится статья Кухонные вытяжки без подключения к вентиляции.


Как очистить вытяжку на кухне


Раз в полгода необходимо очищать кухонную вытяжку от жира, который на ней скапливается. О том, как лучше очистить вытяжку на кухне, читайте статью Как очистить вытяжку от жира.

Вытяжка для кухни без отвода в вентиляцию

Незаменимая вещь на кухне – это вытяжка. Она помогает устранить неприятные запахи при готовке и очистить воздух от мелких частиц пыли, жира, грязи. Если рассматривать стандартные нормы установки, то мы увидим, что для жилых помещений монтаж устройств производится в вентиляционную систему. При отсутствии доступа устанавливают кухонные вытяжки без вывода в вентиляцию.



Содержание статьи:



Распространенные типы вытяжных шкафов

Современный рынок предлагает огромное количество моделей вытяжных устройств. Но все их можно разделить на две большие категории:

— вытяжка без отвода в вентиляцию;

— с отводом.

Производительность второго варианта в два раза выше благодаря прямому отводу воздуха. Встречаются ситуации, когда подключение вытяжки к вентиляционному каналу не возможно. В этом случае рассматривают установку моделей рециркуляционного принципа действия.

Кухонные вытяжки данного типа подразделяются на:

— Плоские. Включают в себя панель управления, двигатель, вентилятор и сменные угольные фильтры. За счет компактных размеров занимают мало места, что является плюсом для кухонь маленьких размеров; гармонично смотрятся под навесными шкафами. Режим работы устройства позволяет очищать воздух не только под варочной поверхностью плиты, но и по всему периметру кухни-столовой;

— Встраиваемые. Внутренние составляющие такие же, как у плоского типа. Отличие лишь в установке и монтаже. Достоинство встраиваемой техники в том, что вам не придется искать дополнительный модульный ящик для ее установки, а специальная система позволяет с легкостью выдвигать и задвигать рабочую область во время работы.

— Купольного типа. Имеют форму пирамиды и занимают довольно много места. Отлично очищают кухню от посторонних запахов. Обладают высокой производительностью и подходят для установки в больших столовых.

Указанные выше разновидности вытяжных приборов для кухни имеют стандартный размер. При выборе обратите внимание на ширину вытяжки, т.к. она влияет на качество забора различных загрязнений.  В зависимости от изделия параметры могут меняться. Например, самые ходовые модели это 45,60,90 см в ширину. Существуют и другие – 50, 80, 100, 120 см, но они менее востребованы. Не менее важным показателем для вытяжки является ее глубина. Типовые варианты ровны ее ширине. Обратите внимание, что глубина устройства должна быть больше глубины варочной поверхности газовой плиты.

Высоту вытяжки в первую очередь выбирают от высоты комнаты, и размеров кухонной мебели. Расстояние от газовой поверхности до вытяжной не должно быть менее 75 см согласно технике безопасности.

По способу крепления виды вытяжек без отвода в вентиляцию подразделяются:

— Горизонтальные – устанавливают под модульные навесные шкафы;

— Вертикальные – устройство можно расположить над варочной поверхностью и любой другой стене в кухонной зоне;

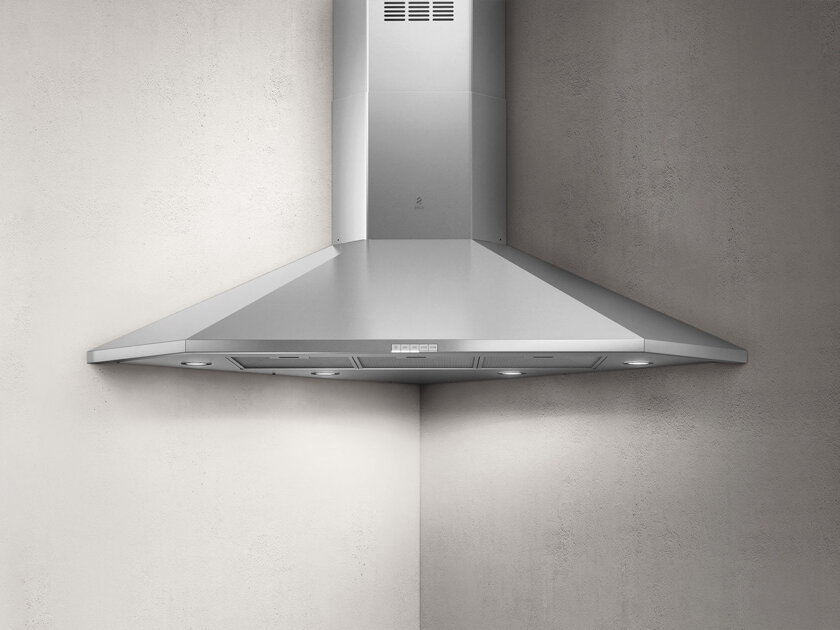

— Угловые – для рациональной работы их монтируют в углах помещения.





















Выбираем вытяжку без воздуховода

К покупке кухонной техники стоит отнестись со всей серьезностью. Чтобы подобрать устройства с адекватной ценой и оптимальным качеством, стоит изучить их свойства. Распространенные оценочные признаки вытяжек для кухни без отвода:

— габаритные размеры;

— правила работы;

— тип сменного фильтра;

— вспомогательные функции;

— материалы изготовления;

— мощность и производительность;

— уровень шума;

— управление.

Перед покупкой обязательно произведите замеры кухонного шкафа, от этого будут зависеть габариты встроенной техники. Для того чтобы увеличить производительность, ее размеры должны быть больше площади варочной поверхности. Только в этом случае устройство забирает максимальное количество загрязнений.

Также немаловажным критерием отбора считается режим работы устройства. Вытяжки работают в двух основных режимах: отвод и рециркуляция. Существуют комбинированные типы, включающие в себя оба варианта. Но покупая такие, обязательно уточните у продавца-консультанта доступность и стоимость сменных фильтров.





Если говорить подробнее о фильтрах для вытяжки, то у каждой вытяжной системы свой тип, например фильтры бывают:

— жировые. Представляют пластины-сетки закрепленные на раме. Материал изготовления оцинкованная и нержавеющая сталь, алюминий. Удаляют частицы пыли, жира, очистка воздуха более грубая, по сравнению с угольными моделями. Бывают типы для многоразового использования и одноразовые. Первый вариант предпочтительнее, т.к. его легко снимать и мыть. Для очистки фильтра от жира используют моющее кухонное средство;

— кассеты с угольными вставками. Расположены за жировыми фильтрами, и выполняют вторую степень очистки. Форма их обычно круглая или прямоугольная. Материал корпуса жесткий пластик. Вещество очистки – уголь. Кроме поглощения запаха, фильтр поглощает пар и газовые испарения. Минусом данной модели считается невозможность повторного использования, т.к. его нельзя мыть;

— универсальные одноразовые фильтры. Это мягкие прямоугольные пластины, которые можно обрезать под необходимый размер. Как и угольный, данный вид устраняет запах, жир и вредные пары.

  Идеальным решением считается вытяжка с фильтром без отвода с жироуловительной металлической сеткой. Поскольку синтетические фильтры предстоит менять не реже двух раз в год, то появляются незапланированные издержки.

Интересный интервальный режим присутствует практически в каждом изделии. Он заключается в самостоятельном включении, очищении загрязненного воздуха, самостоятельном выключении.

Вытяжки с угольным фильтром имеют три вида управления:

— механическое, т.е. при нажимании кнопок начинает действовать определенный режим работы;

— сенсорное. Кнопки в таких моделях не утапливаются, а режимы переключаются легким прикосновением. Электронные панели имеют световые индикаторы;

— слайдерное. Роль кнопки играет ползунковый слайдер. Как правило, их два, они расположены на основании корпуса. Один отвечает за регулировку мощности работы вытяжки., второй за освещение.

Иностранные производители предлагают различные варианты материалов изготовления корпуса: эмаль, стекло, нержавеющая сталь. Перед тем как выбрать определенный материал, важно понимать, что от этого зависит не только долговечность, но и стоимость. Стеклянные модели более дорогостоящие и смотрятся шикарно. Но и правила ухода за вытяжкой становятся более трудоемкими.

Выбирая вытяжной механизм, нужно заранее рассчитать его эффективность. Т.е. за один час работы устройство должно пройти 12 рабочих циклов. Продуктивность рециркуляционной вытяжки без отвода вычислить просто. Для этого необходимо умножить кратность воздухообмена на объем кухни.

Последний критерий, на который стоит обратить особое внимание – это шум. Чтобы выбрать подходящую марку нужно знать показатели шума в децибелах. Например, речь человека ровна 60 дБ, у тихой спокойной музыки – 45 дБ. Приемлемый уровень шума вытяжки находится в пределах от 40 до 75 дБ.



Как работает вытяжная система?



Итак, как выбрать вытяжку для кухни без воздуховода? Рассмотрим пример работы двух видов устройств:

  1. Проточные. Вентилятор всасывает воздух и направляет его в вентиляционную шахту. Для более продуктивной работы необходимо проветривать помещение несколько раз в день. Подключение вытяжки к вентиляционному каналу осуществляется напрямую с помощью возлдухоотвода. Данная система признана более эффективной, по сравнению со следующим типом устройств;
  2. Вытяжка для кухни без отвода в вентиляцию имеет существенные отличия от предыдущего вида. Принцип работы заключается в вытягивании загрязненного воздуха в специальный резервуар. Попадая в него, производится очистка через специальную систему фильтров. Чистый воздух переходит обратно на кухню. Благодаря двойной фильтрации очистка проходит более продуктивно. Т.е. на первом этапе воздух очищается от крупных частиц жира и копоти, а на втором удаляются частицы, создающие неприятные запахи.

Основные элементы рециркуляционной системы являются вентилятор и двигатель. Можно встретить формы вытяжек без отвода с несколькими двигателями. В корпусе они расположены между угольными фильтрами или над ними, если это навесные модели.

Мощность двигателя напрямую зависит от эффективности вытяжного устройства. Низкой производительностью обладают бюджетные вытяжные модели. Их установка будет оправдана только для маленьких помещений. Для больших кухонь, при высокой частоте приготовления еды, следует выбирать вытяжки с мощностью не меньше 600м3/ч. Вы можете самостоятельно рассчитать требуемую мощность для вашей кухни. Для этого площадь комнаты умножьте на ее высоту и на число циклов работы устройства.

Стоит отметить, что вытяжка на кухне без вывода в вентиляцию не обновляют воздушный поток, а лишь очищают его. Поэтому для обеспечения помещения свежим воздухом желательно регулярно производить проветривание.



Инструкция по установке вытяжки на кухню без отвода в вентиляцию



Перед тем, как приступить к установке необходимо произвести замеры. Если вы выбрали встраиваемую марку, подготовьте заранее модульный шкаф для установки над плитой. При закреплении прибора на стене или потолке, проверьте прочность крепления.

Функциональность работы устройства зависит от правильной установки. Поэтому, приступая к монтажу, ознакомьтесь с правилами пользования:

— вытяжное устройство устанавливают над плитой по установочным нормам. Для электрических плит – это 0,65 м, для газовых – 0,75 м.

— стандартизированные размеры вытяжек 50 и 60 см. Исключением считаются островные или каминные изделия, они равны 80 и 90 см. Поэтому заранее подготовьте место под необходимые размеры.

— при необходимости обеспечьте пространство для вывода очищенного воздушного потока.

— установите розетку с заземлением. Обращаем ваше внимание – параметры электрической сети и напряжения модели вытяжки должны быть идентичными.

Рассмотрим подготовительные работы по установке вытяжки и ее монтаж:

  1. Демонтировать старое устройство, если таковое имеется;
  2. Подготовить необходимый инструмент: шуруповерт, лобзик, перфоратор, рулетку, дрель, крепежные элементы, уровень, отвертки;
  3. Проверить с помощью уровня горизонтальность установки вытяжки и навесного шкафа;
  4. Подготовить монтажный шаблон;
  5. Электрическим лобзиком выпилить требуемые отверстия в нижней части полки навесного шкафа;
  6. Закрепить полку крепежными элементами на вытяжной панели;
  7. Произвести монтаж встроенной вытяжки в кухонный шкаф;
  8. Установить всю конструкцию на стену;
  9. Установить фильтры, проверить надежность и работу.

Установка вытяжки для кухни с отводом в вентиляцию осуществляется по такому же алгоритму за исключением установки воздухоотвода.



Достоинства и недостатки вытяжной системы с угольными фильтрами



Перед монтажом и установкой рециркуляционных вытяжек, рекомендуем вам изучить все положительные и отрицательные стороны. Сопоставив все за и против, вы без труда сможете подобрать для себя подходящий вариант.

Итак, выбирая вытяжку без отвода в вентиляцию, стоит знать ее положительные свойства:

— данные образцы можно устанавливать в любой точке квартиры, т.к. нет необходимости к подключению в домовую вентиляционную систему;

— нет острой необходимости в постоянном проветривании. Особенно в зимнее время, когда воздух на улице охлажден;

— встраиваемые – экономят пространство и отлично смотрятся в любом интерьере;

  — установку можно произвести самостоятельно, при условии наличия необходимых инструментов;

— минимальный уход;

— простота конструкции, что позволяет менять угольные фильтры за несколько минут.

Несмотря на весомые преимущества, существуют и недостатки, а именно:

— замену фильтров необходимо осуществлять раз в квартал, а это дополнительные расходы;

— эффективность работы, если сравнивать с проточной вытяжкой, в несколько раз ниже;

— высокие шумы во время работы.

Достоинства вытяжек с отводом в вентиляцию считается высокая продуктивность. А специальная система фильтрации данных марок удаляет большую часть грязи. Минус проточных образцов в сложном монтаже и установке.



Топ-5 известных Брендов



Выбирая вытяжной прибор, обращайте внимание на проверенных производителей с хорошими отзывами и показателями. Признанные бренды, выпускающие кухонную встраиваемую технику:

  1. Weissgauff. Вытяжки немецкой фирмы – лучшее решения для кухонь небольших размеров. Кроме того производитель дает горантию на свои изделия и имеет сеть сервисных центров на территории РФ.
  2. Elikor. Российский производитель, занимающийся продажей вытяжек с 1995 года. Модели комплектуются итальянскими вентиляторами.



  3. Gorenje. Производитель из Словении входит в рейтинг лучших фирм по производству кухонной и бытовой техники.



  4. Miele. Немецкая компания выпускает вытяжки не только для домашнего использования, но и для баров и ресторанов. Металлический корпус со стеклянной панелью управления элегантно смотрится в любом интерьере. Вытяжки от немецкого производителя добавят элегантности в кухни-студии.



  5. Best moon. Мультифункциональная вытяжка украсит вашу кухню-столовую. По форме напоминает подвесной или настенный светильник. Отлично поглощает задымление и неприятные запахи.





Если вы не предусмотрели при строительстве своего дома вентканалы на кухне и вы не хотите делать в стене дырку, то вытяжка на кухне без воздуховода – первое, о чем стоит подумать при организации кухни. Ведь это устройство с легкостью удаляет посторонние ароматы и делает воздух чище. А это значит, что процесс приготовления пищи будет приносить вам только радость.

Вытяжки для кухни с отводом в вентиляцию: монтаж и установка

Содержание статьи:

Запах еды хорош на кухне. В уютной гостиной пахнет цветами, духами, но никак не жареной картошкой. Кухонные вытяжки могут идеально улавливать жар, пар и кухонный чад или даром сжигать электроэнергию.

Все кухонные вытяжки делятся на две категории: с подключением к вентиляционной шахте и автономные. Грамотно выбранная и правильно подключенная к вентиляционной шахте вытяжка не разочарует хозяев.

Виды кухонных вытяжек

большую часть вытяжки можно скрыть в мебели

По монтажу различают следующие типы кухонных вытяжек:

  • навесные (стандартные и плоские) – крепятся под полку или навесной шкаф над плитой;
  • встраиваемые – встраиваются в корпус шкафа или специально сооруженный декоративный короб;
  • настенные – навешиваются прямо на стену, отличаются разнообразием дизайна;
  • угловые – для установки в угол кухни;
  • островные – навешиваются на потолок над кухонным «островком».

Функционал вентиляционных вытяжек

схемы отвода и фильтрации

Режимы функционирования вытяжек:

  1. Оттока. Кухонная вытяжка с выводом в вентиляцию всего объема отработанного воздуха. Она подключается к вентиляционной шахте либо отводит воздух на улицу через специальное отверстие в стене. Горячий влажный воздух и нежелательные ароматы удаляются из квартиры, обеспечивая стопроцентный эффект.
  2. Фильтрации. Это вытяжки без подключения к вентиляции. Воздух, наполненный парами и ароматами кухни, поступает в фильтр и, очищенный, отправляется обратно. Фильтры располагают внутри корпуса, периодически их нужно менять или мыть.

Режим фильтрации или рециркуляции значительно упрощает установку. Не приходится решать, как вывести в вентиляцию вытяжку. При этом производительность оборудования заметно уменьшается.

Фильтрация вытяжки для кухни с отводом производится синтепоновыми, угольными, бумажными, флизелиновыми, акриловыми или металлическими фильтрами.

Плотный угольный фильтр снижает мощность мотора.

Правила монтажа вытяжки без отвода в вентиляцию, а также как правильно подсоединить вытяжку к вентиляции, читайте далее.

Производительность вытяжки

не просто вытяжка, а украшение интерьера

Этот показатель в первую очередь влияет на качество обработки воздуха в помещении. Производительность определяет объем воздуха, пропущенный за 1 час.

По санитарным требованиям в кухне необходимо обеспечить 12-кратный воздухообмен.

Используем формулу:

Р x V x 12 x 1,3

где Р – площадь кухни, 1,3 – уравнивающий коэффициент, 12 – кратность обмена воздуха, V – высота помещения.

Выберайте модели с мощностью, превышающей расчетную на 10 – 15%.

Уровень шума вытяжки

вытяжка работает по принципу аспирации с шумопоглощением

В современных жилищах кухни прилегают к спальням и гостиным, поэтому уровень шума очень важен. Постоянно гудящая вытяжка вызовет головную боль и утомление.

Чем мощнее вытяжка, тем она шумнее работает. Но ответственные производители (например, BOCSH, Siemens, Samsung) умудряются за счет специальной формы лопастей, установки парных вентиляторов и дополнительной звукоизоляции добиться довольно тихой работы при впечатляющей производительности.

Для справки уровни шума в разных помещениях, в децибелах:

  • в тихом помещении – 30;
  • шепот человека – 35;
  • лучшие вытяжки или тихая музыка – 40;
  • человеческая речь на расстоянии 2,5 и шум средней по качеству вытяжки – 50.

Не следует приобретать вытяжку с уровнем шума выше 50 децибел. Она будет беспокоить жильцов квартиры. Лучшие вытяжки издают шум 44 децибела, а при максимальной мощности не более 70.

Чтобы максимально уменьшить шум, разработаны модели с внешним мотором. Двигатель размещают на выходе воздуховода. Это кухонные вытяжки, подключенные к вентиляции.

Дополнительные опции

Освещение. Этой функцией снабжается подавляющее большинство кухонных вытяжек, подключенных к вентиляции и автономных. Существуют модели с изменением яркости света, фокусировки луча. Снабженные датчиком движения включают свет при приближении хозяйки.

Сенсорная панель управления и дисплей. Удобно, но обойтись можно. На дисплее высвечивается режим работы, а сенсорную панель значительно проще содержать в чистоте, чем выступающие механические кнопки или слайдеры (ползунки).

Правила установки вытяжки

схема размещения вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

  • корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
  • расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
  • расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
  • изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
  • когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
  • выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
  • используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
  • если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

Подключение вытяжки к стояку вентиляции

воздуховод из прямоугольных ПВХ-труб

До соединения вытяжки с вентиляцией позаботьтесь обо всех необходимых комплектующих. Для подключения вытяжки для кухни с отводом в вентиляцию используют гофру или гладкие круглые ПВХ-воздуховоды с коленами. Второй вариант предпочтительнее, так как создает меньшее сопротивление воздуху, гладкую внутреннюю поверхность проще чистить. Диаметр трубы не меньше 120 мм, его подбирают по выходному сечению вытяжки. Для крепления воздуховода вытяжка комплектуется переходником.

Воздуховод должен иметь не более 3 колен, иначе эффективность работы значительно снизится.

Чаще всего для правильного подсоединения вытяжки к вентиляции необходимо протянуть короб и герметично укрепить конец воздуховода в вентканале.

Соединение кухонной вытяжки с вентиляцией не заблокирует вентиляционное отверстие, если установить специальную решетку.

Пропускная способность общедомовой вентиляции от 110 до 140 кубометров воздуха в час. Мощность вытяжки может быть 180 – 700 кубометров в час.

Перед тем, как вывести вытяжку в вентиляцию, рассмотрите возможность вывода воздуховода в специально сделанное отверстие в стене. Иначе работающий прибор может вызвать «опрокидывание» тяги. Явление, особенно опасное в домах с газовыми отопительными приборами, приводящее к отравлению угарным газом.

Воздуховоды стыкуют герметично, а на выходе устанавливают обратный клапан и сетку.

После того, как вытяжка выведена в вентиляцию, ее подключают к электросети. Требуется стандартное напряжение 220 – 240 В и частота 50 Гц. Иногда к розетке подводится заземление, исключающее возможность короткого замыкания.

Главная задача при установке вытяжки без подключения к вентиляции – грамотно разместить и подвести электричество.

Вытяжка на кухне с отводом в вентиляцию сможет эффективно работать, когда площадь фильтра равна или чуть больше варочной поверхности.

По правилам пробный запуск вытяжки проводят сразу после ее подключения к вентиляции и электросети. И лишь после удачного первого включения надевают защитный кожух.

Ролик о том, как подключить вытяжку к общему воздуховоду, не нарушив вентиляцию квартиры:

монтаж вытяжки, подключение к вентиляции

Кухонная вытяжка позволит продлить жизнь не только кухонному гарнитуру, но и в целом ремонту на кухне. Вытяжка удаляет с кухни все загрязнения, в том числе и жировые, которые образуются при приготовлении пищи. Чтобы вытяжка хорошо работала и была безопасной ее необходимо правильно установить и подключить к вентиляционной шахте дома.

Кухонная вытяжка устанавливается на определенном расстоянии от плиты. Это самый важный момент в установке вытяжки. Если вытяжка будет ниже требуемого, то существует риск возгорания, если выше, то эффективность ее работы будет маленькой.

Рис.1. Оптимальное расстояние между плитой и вытяжкой для разных типов вытяжек и плит.

Требования по высоте установки кухонной вытяжке можно посмотреть в инструкции к вытяжке или плите. Если таковые отсутствуют, то можно руководствоваться следующими размерами для наклонной вытяжки оптимальное расстояние 45-65 см, для горизонтальной вытяжки 75-85 см (безопасное расстояние установки также зависит от типа плиты см. рис. 1).

Кухонные вытяжки бывают различных конструкций и устанавливаются по-разному. Вытяжки можно разделить на подвесные и встраиваемые. Подвесные вытяжки крепятся к стене с помощью саморезов и дюбелей, встраиваемые закрепляются к кухонному шкафу.

Рис.2. Крепление навесной и встраиваемой вытяжки.

Вытяжка должна быть подключена к вентиляционной шахте дома. Таким образом все загрязнения с кухни будут удаляться из помещения, а не фильтроваться вытяжкой в режиме рециркуляции. Такой режим работы вытяжки более производительный.

Кухонная вытяжка к вентиляции подключается по средствам вентиляционного канала. В качестве вентиляционного канала может использоваться гофрированная труба или пластиковый канал. Пластиковый вентиляционный канал может иметь круглое или прямоугольное сечение.

Для подключения встроенной вытяжки к вентиляции необходимо сделать соответствующие отверстия в шкафу для прокладки вентиляционного канала.

Рис.3. Варианты вентиляционного канала для подключения кухонной вытяжки к вентиляции.

Основная трудность подключения вытяжки к вентиляции заключена в соединении вентиляционного канала и вытяжки, вентиляционной шахты и вентиляционного канала. Здесь важно обеспечить герметичность соединения.

Герметичность указанных мест соединений обеспечивается правильным подбором диаметра вентиляционного канала или переходников и диаметром выходного отверстия вытяжки и накладки на вентиляционную шахту. Если применяется гибкая труба, то дополнительно на места соединения необходимо установить хомуты.

Рис.4. Крепление гибкого вентиляционного канала к вытяжке хомутом.

Правильный вариант подключения вентиляционного канала к вентиляционной шахте это применение накладки с решёткой. Решетка обеспечит естественную вентиляцию кухни если кухонная вытяжка не работает.

Рис.5. Правильное расположение накладки на вентиляционную шахту. Решетка должна быть внизу.

Без всяких сомнений вентиляционный канал портит интерьер кухни, поэтому всегда стараются его скрыть или незаметно проложить. Наиболее простым решением является применение вентиляционного канала с прямоугольным сечением. Прокладывают такой канал по верхнему ряду шкафов ближе к стене. При общей высоте кухонного гарнитура в 2,5 — 2,7 м такой вент канал будет не заметен.

Рис.6. Скрытая прокладка вентиляционного канала по верхе кухонных шкафов.

Другим вариантом решения проблемы является прокладка вентиляционного канала в коробе из гипсокартона. В этом случае необходимо предусмотреть вентиляционные решетки в самом коробе, для обеспечения естественной вентиляции кухни.

Рис.7. Скрытый вентиляционный канал в гипсокартонном коробе. Дополнительно установлен вентилятор для естественной вентиляции кухни. В большинстве случаев допустимо вместо вентилятора устанавливать вентиляционную решетку.

И последнее что следует учитывать при установке кухонной вытяжки. Вытяжка — это электрический прибор поэтому к нему необходимо проложить электропроводку. Вытяжка подключается к электросети без дополнительных выключателей. Мощность вытяжки невелика, поэтому для ее подключения достаточно двухжильного провода с сечением 1 мм.кв. и обычной розетки.

Правильный монтаж кухонной вытяжки

Никому не нравится постоянно ощущать запахи готовящейся еды из кухни. Вытяжка обязательно нужна! Как же ее выбрать и можно ли самостоятельно смонтировать? Разберемся в тонкостях и нюансах установки устройства.

Что такое вытяжка

Это прибор, который очищает нагретый и насыщенный испарениями воздух в кухне или других помещениях. Работа кухонной вытяжки может осуществляться двумя способами:

— Отводом. Воздух из помещения засасывается в вытяжку и вытягивается на улицу.

— Рециркуляцией. Воздух попадает в вытяжку, там очищается при помощи фильтров и попадает назад в помещение.

Наиболее эффективным методом с гигиенических соображений является метод отвода, поскольку при рециркуляции приходится постоянно менять фильтры на вытяжке, чтобы воздух хорошо очищался, и не всегда это помогает избавиться от запахов еды.

Рециркуляционная вытяжка не нуждается в состыковке с системой вентиляции на кухне, потому что «гоняет» по кругу один и тот же воздух. Система отвода более сложная, поскольку вытяжку обязательно нужно соединять с воздуховодами и вентиляционным каналом, в отдельных случаях приходится пробивать отверстие в наружной стене дома. Такие работы требуют соблюдения определенных правил, чтобы система воздухоотвода была эффективной. Многое зависит также от правильного подбора устройства.

Виды вытяжек

Производители предлагают несколько вариантов вытяжек, которые подойдут к любому интерьеру кухни. Существуют следующие виды устройств:

— Встроенная. Вытяжка встраивается в навесной кухонный шкаф.

— Подвесная или настенная. Прикрепляется к стене над плитой и может быть самого разного вида – от чашеобразного до плоского.

— Угловая. Самый редко используемый вид вытяжек, поскольку далеко не у всех в кухне плита стоит в углу.

— Островная или каминная. Предназначена для вентиляции и вытягивания воздуха над отдельно расположенным кухонным островом.

Что такое воздуховоды, их виды и функции

Чтобы отводить наружу загрязненный воздух из кухни, нужны трубы, соединяющие вытяжку с вентиляционным каналом. Эта система называется воздуховодами. Правильное их сооружение является залогом эффективности работы всего устройства. Воздуховоды делятся на следующие разновидности:

1. По виду материала: на гофрированный алюминий и пластик.

2. По форме сечения: на круглые, прямоугольные и квадратные.

3. По размеру сечения. Диаметр воздухоотводной трубы подбирается индивидуально, в зависимости от габаритов вытяжки и вентиляционного отверстия в стене кухни.

Как правильно подобрать воздуховоды к вытяжке

У каждого из видов воздухоотводов есть свои плюсы и минусы. Пластиковые трубы гладкие, в них не накапливается жир, грязь и копоть, они легко монтируются, работают без нужды в ремонте и замене до 15 лет. Гофрированныеимеют не очень привлекательный дизайн, но легко изгибаются в нужном направлении. Труба круглой формы оказывает низкое сопротивление поступающему воздуху, поэтому более эффективна, чем воздуховод квадратного или прямоугольного сечения.

При прокладке воздуховодов нужно учитывать, что, чем больше изгибов у магистрали, тем меньшую эффективность будет иметь вытяжка. Каждый поворот на 90 градусов снижает тягу устройства на 10%. Приобретая воздуховоды, нужно стараться, чтобы диаметр трубы был больше, чем отверстие на вытяжке. Это нужно для того, чтобы снизить сопротивление воздуха, уровень шума и обеспечить надежную работу системы.

Специалисты дали мне еще одну рекомендацию – длина воздуховодов от вытяжки до вентиляционного отверстия, в идеале, не должна превышать 3 м. Так обеспечивается максимально эффективный отвод загрязненного воздуха из кухни. Если расстояние больше, то с каждым метром воздуховодов, воздух будет хуже отводиться из кухни, а иногда может даже создаваться обратная тяга. Чтобы этого не произошло, многие монтажники используют специальные клапаны, которые автоматически открываются при включении вытяжки, и закрываются после ее выключения, не давая потоку грязного воздуха вернуться назад, на кухню.

Основные вопросы, которые следует решить перед монтажом устройства

Самый первый вопрос, который нужно решить перед монтажом вытяжки, это то, на каком расстоянии от плиты она должна находиться. Слишком малая дистанция между конфорками и вытяжным устройством может привести к оплавлению и возгоранию конструктивных элементов вытяжки. Слишком большое расстояние не даст эффективно работать прибору и всасывать испарения от плиты.

В инструкции к каждому устройству производители указывают диапазон приемлемых высот. Специалисты, к которым я обратилась для уточнения вопроса, сказали, что дистанция зависит от того, какой тип варочных панелей используется на кухне. Если стоит электроплита, то вытяжка должна находиться на высоте не менее 700 мм от конфорок. Если применятся газовая плитка, то расстояние от нее до вытяжки должно составлять более 800 мм.

Монтируя устройство, нужно также ориентироваться на высоту роста человека, который будет проводить много времени на кухне за готовкой. Любую хозяйку или хозяина будет раздражать постоянное цепляние головой за элементы вытяжки. Нужно также учитывать габариты плиты и размеры кухни. Для двухконфорочного узкого газового или электрического устройства подойдет маленькая маломощная вытяжка. Если кухня просторная, и используется 4-х конфорочная плита, то лучше всего подбирать устройство, которое может перегонять 800 – 1000 куб. м за час эксплуатации.

Установка вытяжки

Монтаж устройства зависит от того, какая вытяжка и воздуховоды будут использоваться на кухне, как далеко расположена плита от вентиляционных каналов. Если вытяжка монтируется в подвесной шкаф, то следует подобрать его так, чтобы наружные размеры совпадали с габаритами вытяжного устройства. Сам шкаф выполняет маскирующие функции, поэтому внутренние полки не нужны, остаются только боковые стенки, дверцы и верхняя часть, в которой нужно просверлить отверстия для воздуховодов. Вытяжка аккуратно помещается в шкаф, крепится на винты к боковым и нижней стенкам, затем конструкция прикрепляется к стене.

При креплении вытяжки любого типа действовать нужно в такой последовательности:

1. Нанести на стену над плитой разметку, не забывая о том, что центр вытяжки и центр плиты при установке должны совпадать. Вытяжное устройство должно обеспечивать с одинаковой эффективностью отвод испарений от всех конфорок.

2. Измерить высоту вытяжки, и, если при монтаже труба упирается в потолок, срезать лишнюю часть.

3. Высверлить в стене отверстия для крепления устройства,согласно намеченной разметке.

4. Установить вытяжку отдельно или шкаф вместе с ней, начиная с верхней части, закрепляя на шурупы, отслеживая правильное расположение прибора над плитой при помощи уровня.

5. Соединить вытяжку с воздуховодами изгофры или пластика, не забывая, что расстояние до вентиляционного отверстия должно быть минимальным, без большого количества изгибов.

6. Крепко затянуть хомутами соединение вытяжки с трубами, все щели и стыки залить жидким силиконом.

7. Вставить воздуховоды в вытяжное вентиляционное отверстие при помощи специальной гильзы. Если требуется, то оборудовать соединение клапаном с решетками, который будет препятствовать возникновению обратной тяги.

8. Подключить вытяжку к электропитанию. Если шнур маленький, и не достает до розетки, то категорически не рекомендуется наращивать провода внутри устройства, это чревато пробоями тока и возникновением короткого замыкания. Лучше всего использовать удлинитель.

Как правильно установить вытяжку на кухне своими руками

Для правильной циркуляции воздуха и создания комфортного микроклимата на кухне необходима установка вытяжной системы. Она препятствует проникновению запахов из кухни в остальные комнаты в квартире, особенно если кухня совмещена с другим помещением. Кроме того, вытяжная вентиляция на кухне препятствует оседанию жира на окружающей печку мебели, посуде, технике.

Необходимость кухонной вытяжки

Наличие вытяжной вентиляции на кухне обосновано серьёзными причинами:

  1. Во время приготовления пищи газовая плита выделяет в воздух большое количество вредных веществ, способных нанести вред организму: угарного газа, остатков несгоревшего природного газа. Кроме того, возможны утечки газа из оборудования или трубопровода.
  2. При готовке как на электрических, так и газовых плитах, происходит выделение кухонного чада при жарке продуктов, а также водяного пара. Последний не способен нанести большой вред организму, но нарушает нормальный микроклимат внутри помещения. Кухонный чад образует вредные вещества в воздухе, способных оседать не только на посуду, мебель и стены, но и внутри лёгких человека.

Наличие эффективно функционирующей вытяжной системы на кухне необходимо не только из соображений чистоты и гигиены, но и для безопасности здоровья человека.

Особенно пристальное внимание по поводу наличия хорошей тяги должны обратить владельцы кухонного газового оборудования.

Виды вытяжки

Виды вентиляции от вытяжки на кухне делятся на общеобменный и местный. В первом случае воздухообмен производится по помещению в целом, включая зону приготовления пищи, варочную поверхность, обеденную зону. Это менее производительный вариант, который требует дополнительного притока воздуха путём естественного вентилирования помещения. Второй вариант – это установка кухонной вытяжки непосредственно над варочной поверхностью.

Местная вытяжка, в свою очередь, делится на два типа:

  1. Фильтрующая воздух, установка.
  2. Вытяжной зонт.

Фильтр пропускает через себя загрязнённый воздух, оставляя внутри всю копоть и частицы жира. Зонт втягивает в себя отработанный воздух и выводит в вентиляционную шахту. С точки зрения эффективности очистки воздуха, предпочтительней монтаж вентиляции на кухне оборудования второго типа.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

  1. Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
  2. Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
  3. Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
  4. Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к монтажу вентиляции. При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

  • Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции.
  • Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки.
  • Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см.
  • Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения. Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты.
  • Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу. В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Чтобы не ухудшать воздухообмен, следует устанавливать дополнительный короб со специальным клапаном. Принцип его работы прост: когда вентилятор не работает, клапан открыт, при этом происходит естественная вентиляция. Когда вентилятор работает, под возникающим давлением клапан закрывается, и тем самым осуществляется принудительная вентиляция.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

  1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
  2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
  3. С внешней стороны устанавливается решётка.
  4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

  1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
  2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
  3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
  4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
  5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
  6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
  7. Шкаф с гофрой устанавливается на место.
  8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
  9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

  1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
  2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
  3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
  4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Как установить вытяжку на кухне

Если принято решение приобрести кухонную вытяжку, и вы определились с типом и даже моделью, то вполне логично перед ними встает вопрос об ее установке на предназначенное ей место.

Самый простой выход – обратиться в соответствующую сервисную службу, оказывающую подобные услуги и получить профессиональную помощь в установке.

А можно ли выполнить эту операцию самостоятельно?

Процесс монтажа вытяжки для кухни не так сложен и вполне выполним любым домашним мастером, имеющим базовые навыки обращения с инструментом, бытовой техникой, электроприборами.

Безусловно, установка потребует соблюдения определенных технологических нюансов, но их также не назовешь чрезмерно сложными и трудноисполнимыми.

Как правильно установить вытяжку на кухне?

Подготовительные мероприятия

По большому счету, подготовка к установке должна начинаться до приобретения самой кухонной вытяжки. Еще до похода в магазин нужно оценить возможности ее размещения, эксплуатационные характеристики, предельные габариты, соответствующие размерам кухни и установленной в ней мебели.

Следует сразу продумать вопрос, будет ли вытяжка проточной, или придется ограничиться только лишь вытяжкой для кухни без воздуховода. Учитывается наличие точки подключения к электросети, высота расположения и некоторые другие параметры. Теперь об этом – несколько подробней.

  • При выборе вытяжки обязательно следует учесть ее производительность, так как от этой величины могут зависеть и ее габариты.

Действующие нормы требуют, от приборов такого класса, десятикратного обмена воздуха в течение часа. Объем кухонного помещения в кубометрах вычислить несложно – произведением длины, ширины и высоты. Осталось лишь умножить на 10, и это будет минимальной требуемой производительностью.

Для создания определенного резерва – на возможные засоры фильтров, воздуховодов, изменение давления в вентиляционной шахте и т.п., лучше объем кухни умножить не на 10, а на 12÷13.

  • Обязательно оценивается место будущего размещения.

Во-первых, установке не должна мешать подвешенная кухонная мебель – ниша для прибора должна иметь соответствующие размеры по ширине.

Во-вторых, при слишком низких потолках не всегда уместно приобретение вытяжки каминного, купольного типа.

В-третьих, сам прибор имеет немалый вес, и сможет быть надежно установлен на стену достаточно прочную и не имеющую значительных дефектов.

Кроме того, порой установке кухонной вытяжки может помешать проходящая магистральная газовая труба – придется продумывать вопрос об изготовлении соответствующих кронштейнов, так, чтобы между стеной и вытяжкой было какое-то расстояние.

  • При определении конкретного места крепления обязательно принимается во внимание расстояние от плиты, варочной поверхности, до нижней решетки вытяжки.

Из соображений пожарной безопасности оно должно быть не менее 70 см для газовых и 60 см – для электрических.

Для индукционных плит наименьшее расстояние соответствует высоте в 65 см.

Наверное, нелишним будет взять в расчет и рост человека, чаще всего занимающегося приготовлением пищи – чтобы вытяжка не стала ему помехой и обеспечивала максимальное удобство в работе.

Однако, слишком поднимать прибор над плитой тоже нельзя – резко снизится эффективность отвода или очистки воздуха.

  • Следует заранее предусмотреть розетку для подключения вытяжки к электросети.

Использовать удлинители в условиях кухни нельзя – придется ограничиться длиной штатного кабеля. Вытяжка работает всегда в атмосфере повышенной влажности, т.е. требования к электробезопасности здесь – повышенные.

Подключать прибор следует к розетке с заземляющим контактом.

В старых многоэтажных домах контур заземления не предусматривался – в этом случае необходимо проконсультироваться с квалифицированным электриком, можно ли проложить заземляющую шину в квартиру. А вот использовать в качестве «земли» трубы отопления, водо- или газоснабжения – категорически запрещено.

  • Вытяжки не относятся к чрезвычайно энергоёмким приборам, поэтому чаще всего не потребуют установки дополнительного автомата, хотя иногда это может быть и нелишним.

Для обеспечения полной безопасности рекомендуют подключать аппарат через защитное устройство – УЗО.

  • Если планируется установка вытяжки с воздуховодами, сразу рассчитывается их потребное количество, приобретаются необходимые переходники, отводы, специальные вентиляционные решетки, при необходимости – монтажные детали и герметизирующие составы.

Что потребуется для работы

Если после учета всех рекомендаций приобретена вытяжка и полный набор всех необходимых комплектующих, можно переходить к непосредственной установке прибора.

Набор инструментов и материалов, требующийся для этого, невелик:

  • Рулетка или складной метр – для проведения замеров.
  • Строительный уровень, угольник – для точного позиционирования вытяжки по горизонтали и вертикали.
  • Перфоратор или дрель с ударной функцией – для крепления к капитальной стене. В случае, когда стены деревянные или из материалов на основе древесины, достаточно будет шуруповерта.
  • Отвертки.
  • Чтобы установить встраиваемую вытяжку, может потребоваться лобзик.
  • Подключение вытяжки к воздуховоду и к вентиляционной шахте бывает сопряжено с необходимостью их резки – может понадобиться ножовка по металлу или «болгарка».
  • Силиконовый герметик для уплотнения стыков воздуховодов (при необходимости).
  • Крепежные детали – в зависимости от стенового материала. Они могут входить в комплект вытяжки, но очень часто не соответствуют конкретным условиям установки.

Прежде чем приступить к монтажу кухонной вытяжки, нелишним будет ещё раз проконтролировать её работоспособность. Понятно, что это уже наверняка проделано в магазине, но проверить не помешает – еще есть возможность, в случае чего, вернуть не работающий каким-либо причинам прибор продавцу.

Если все готово, можно переходить к процессу установки.

Правила установки

Единой инструкции по установке кухонных вытяжек не существует, так как они могут существенно различаться по своей конструкции, методу подвески, расположению крепежных отверстий или зацепов и т.п. Тем не менее стоит рассмотреть единый алгоритм работы и некоторые нюансы монтажа.

Для моделей без воздуховода

Прежде всего на стене намечается осевая вертикальная линия, проходящая через центр варочной поверхности. Все дальнейшие замеры проводятся от нее – это позволит правильно центрировать вытяжку в нужном месте.

  • С учетом планируемой высоты расположения вытяжки намечается горизонтальная линия ее нижнего среза. Для точной разметки не обойтись без строительного уровня.
  • Размечаются центры отверстий для дюбелей. Некоторые вытяжки имеют в комплекте специальный шаблон для точной разметки – его достаточно приложить к проведенным линиям и наметить отверстия.
  • Перфоратором высверливаются отверстия, забиваются дюбель-пробки.

Недопустимо применять крепеж меньшего диаметра или длины, чем тот, который рекомендован производителем.

В ряде случаев, применительно к конкретной стене, может потребоваться использование анкеров.

  • Крепятся штатные детали подвески вытяжки – кронштейны, зацепы и т.п. Некоторые модели могут подвешиваться непосредственно на выступающие за уровень стены крепежные элементы со шляпками.
  • Вытяжка устанавливается на штатное место, проверяется надежность крепления.

По сути, установка вытяжки для кухни закончена – можно включать аппарат в розетку и проверять его работоспособность.

Как установить вытяжку в шкаф

В этом случае работы будет больше. Возможны несколько вариантов, каждый из которых имеет свои характерные особенности:

  • Штатный шкаф, подходящий к конкретной модели вытяжки, с уже вырезанными посадочным местом для нее и отверстиями для прохода воздуховода.

Вариант самый простой – все уже предусмотрено производителем, и вопрос лишь в том, как правильно позиционировать и установить шкаф с вытяжкой на стене относительно высоты и расположения над плитой.

Опять на помощь придут опорные вертикальная и горизонтальная линии для разметки отверстий под крепежные детали.

  • Второй вариант, когда наличие столярных навыков и необходимых материалов делают возможным самостоятельное изготовление шкафа.

При моделировании такого изделия учитывается способ крепления конкретной модели вытяжки. Она может крепиться – к внутренней полке, но бывает и к стене, так что придется или обходиться без задней стенки, или же делать в ней соответствующий вырез.

Обязательное условие – визуальный контроль и свободный доступ к элементам управления, беспрепятственное выдвижение телескопической панели – при ее наличии.

В верхней части шкафчика прорезается отверстие соответствующей конфигурации: для выхода патрубка – для вытяжек циркуляционного действия, или воздуховода.

  • Третий случай – переделка уже имеющегося навешенного шкафа под размещение в нем вытяжки.

Зачастую – это даже самый сложный вариант: приходится менять расположение полок, вырезать в них соответствующие посадочные ниши, предусматривать закрытие дверок с тем расчетом, чтобы не закрывалась панель управления и выдвижной козырек, выпиливать отверстия для расположения деталей воздуховода.

И все это необходимо проделать так, чтобы не снизилась общая прочность конструкции шкафа.

Особенности монтажа купольных вытяжек

Главная особенность в этом случае – само крепление купольной части.

Она, при небольших размерах, может иногда присоединяться к самой вытяжке – моторной и фильтрующей ее части, но чаще всего имеет, кроме того, собственную систему крепления – или непосредственно к стене, или с использованием подвесных деталей, кронштейнов или зацепов.

Безусловно, разметка под отверстия в этом случае займет больше времени и потребует максимальной внимательности и аккуратности – на значительных расстояниях гораздо легче совершить ошибку.

Удобно, если в комплекте вытяжки будет разметочный шаблон. Впрочем, если это не предусмотрено, несложно изготовить его и самостоятельно на листе плотной бумаги, исходя из чертежа-схемы в инструкции по установке данной модели. Будет возможность тщательно проверить его правильность, и ошибка при сверлении отверстий тогда будет исключена.

Купольная часть нередко имеет телескопический воздуховод. После установки вытяжки его фиксируют в требуемом положении.

Монтаж устройств проточного действия

Сам по себе монтаж основного блока вытяжки ничем не отличается от описанного выше – практически все модели способны работать в обоих режимах. Разница лишь в необходимости правильной сборки воздуховодов и в том как подключить вытяжку к вентиляции.

  • Самый простой вариант – с применением алюминиевой гофро-трубы. Она подбирается с таким расчетом, чтобы ее диаметр соответствовал диаметру патрубков вытяжки и вентиляционной решетки или обратного клапана.

Как установить гофру на вытяжку?

Конец трубы растягивается, надевается до упора на патрубок вытяжки и плотно фиксируется хомутом. Если аппарат встроен в шкаф, то гофра аккуратно протягивается через заранее проделанные отверстия нужного диаметра.

Затем труба растягивается полностью, чтобы свести до минимума ее внутреннюю неровность, и укладывается до вентиляционного отверстия. Там она обрезается в нужный размер и крепится к патрубку точно так же, как и на противоположном конце.

Оставлять гофру гармошкой не следует – это снизит проводимость внутреннего канала и может привести к появлению шумов.

В ряде случаев может потребоваться переход на прямоугольное сечение – это выполняется с помощью специальных переходников. Иногда срез гофры можно изогнуть вручную под прямоугольник, но тогда не удастся воспользоваться хомутом, и надежность соединения можно будет обеспечить только силиконовым герметиком.

  • Использование полимерных или металлических воздуховодов. Их монтаж, при продуманной заранее схеме, абсолютно несложен и интуитивно понятен – требуется лишь необходимое количество фасонных элементов: переходников с «круга» на «прямоугольник» или обратно, поворотов под нужным углом. Есть, однако, и свои нюансы.

Так, при варьировании формы сечения можно запросто ошибиться с его площадью. Если в сторону увеличения – нестрашно, но заужение канала просто недопустимо.

Еще одна особенность – герметизация стыков

Хорошо, если сопрягаемые детали имеют выверенную подгонку и штатное уплотнение (манжету), и при сборке дают надежное соединение. Если нет, то придется все стыки перед сборкой промазать силиконовым герметиком, а затем, после его застывания, убрать вышедшие наружу излишки.

Это в особенности касается металлических воздуховодов – при неплотном соединении могут появиться ненужные вибрации и неприятный шум.

При проектировании системы воздуховода обязательно учитывается, что превышение ее длины (более, чем 3 м) негативно скажется на производительности вытяжки, существенно снизит ее КПД. Количество поворотов также строго ограничивается – не более трех, угол при этом должен быть ≥ 90°.

Любой лишний поворот – это потеря порядка 10% производительности. Игнорирование этих требований может привести к перегрузке электропривода с быстрым выходом его из строя, к повышенной шумности при работе вытяжки.

  • И еще один важный момент.

В принципе, необязательное, но настоятельно рекомендуемое для установки устройство – это обратный клапан, защищающий помещение от обратной тяги, не допускающий проникновения воздуха с улицы или, ещё хуже – из вентиляционной шахты.

Наиболее удачный вариант – специальная вентиляционная решетка со встроенным клапаном-хлопушкой. Она заранее устанавливается в вентиляционное окно, герметизируется по краям соответствующим образом.

Конструкция бывает с внешним или внутренним расположением клапанного блока, но всегда есть обычный патрубок стандартизированного диаметра, к которому и подключается воздуховод. Некоторые клапаны электромеханического действия потребуют дополнительной электрической коммутации с вытяжкой.

Если все проделано правильно и в полном объеме, остается только произвести подключение вытяжки к источнику электропитания и провести пробный запуск.

советов для успешной работы | ЛУЧШИЕ ресурсы

Советы для успешной работы

Сначала подумайте о вентиляции

При проектировании кухни сначала учитывайте требования к вентиляции, чтобы упростить установку воздуховодов и вопросы применения. Помните, что вентиляция выводит взвешенные в воздухе частицы на улицу. Рециркуляционные фильтры улавливают некоторые частицы непосредственно в зоне приготовления пищи, но пары и влага остаются внутри помещения.

Наблюдать и устранять перекрестные токи

Перекрестные токи могут повлиять на способность захвата вытяжки. Окна, двери патио, потолочные вентиляторы, регистры принудительного отопления и входные двери гаража являются основными источниками перекрестных токов. В конструкции предусмотрены функции, предотвращающие перемещение перекрестных токов непосредственно по варочной поверхности, что повышает эффективность вытяжки.

Воздуховод вытяжного шкафа

Начните с выбора точки подключения на крыше или стене и создайте кратчайший путь воздуховода с наименьшим количеством поворотов назад к месту (местам) вытяжки.Имейте в виду, что воздуховод большего размера лучше. Затем определите, какой самый большой размер воздуховода без сужения. Теперь рассмотрим вытяжки с таким размером (или площадью) подсоединения к воздуховоду. Меньшие воздуховоды принесут в жертву производительность и увеличат уровень шума. При планировании заделки на вытяжке обратите внимание, что некоторые вытяжки допускают присоединение воздуховодов через верхнюю или заднюю часть вытяжки.

Для достижения максимальной мощности выхлопа при самых низких уровнях шума

  • Никогда не делайте размер или площадь воздуховода меньше, чем размер, исходящий от вытяжки.
  • Чем больше воздуховод, тем лучше.
  • Следите, чтобы длина воздуховода не превышала 50 погонных футов.
  • Сведите к минимуму использование колен и переходов (4 или меньше).
  • Всегда разделяйте отводы 90 ° прямыми воздуховодами длиной не менее 2 футов.
  • При использовании выносного внешнего вентилятора, использование одного изгиба 90 ° снизит передачу шума в вытяжку.
  • Разместите переходы на расстоянии не менее 1 фута от выпускного отверстия вытяжного вентилятора или впускного отверстия удаленного вентилятора.

Определение размеров вытяжки

Используйте следующие рекомендации, чтобы определить размер:

Определите, будет ли кухонное оборудование обычным (варочная панель менее 60000 БТЕ) или высокопроизводительным (более 60000 БТЕ)

Для достижения исходной точки используйте следующие формулы или рекомендации производителя варочной панели:

Менее 60000 БТЕ: 100 кубических футов в минуту на фут ширины варочной панели.Пример: 36-дюймовая широкая стенка указывает на потребность в 300 куб. Футов в минуту

Свыше 60 000 БТЕ: 1 куб. Фут / мин на каждые 100 БТЕ выходной мощности варочной панели. Пример: 60 000 БТЕ означает потребность в 600 куб. Футов в минуту

При наличии гриля или сковородку на варочной панели добавьте к оценке 200 кубических футов в минуту. Пример: 60 000 БТЕ = 600 кубических футов в минуту + 200 кубических футов в минуту для гриля = всего 800 кубов в минуту

Для автономной установки требуется еще кубов в минуту. Для обычных варочных панелей используйте 150 кубических футов в минуту на фут варочной панели, а для высокопроизводительных варочных панелей добавьте к смете 100 кубических футов в минуту.

Для максимально тихой работы выберите модель с максимальным CFM, даже если его больше, чем необходимо. Это позволит вытяжке работать на более низких нормальных скоростях, когда звук может быть на 50% тише при соответствующем размере воздуховода.

Определение адекватных возможностей захвата

Зона захвата вытяжки обычно определяется самым внешним периметром нижней части вытяжки. «СУМПА» — это перевернутая область дна вытяжки, которая действует как контейнер, удерживая поток тепла и дыма, пока вентилятор не сможет его слить, предотвращая просачивание дыма через край.Если это вообще возможно, выбирайте конструкции вытяжки, у которых есть поддон глубиной не менее 1 дюйма. Для высокопроизводительных варочных панелей выберите модель с увеличенным размером поддона. Если это невозможно, увеличьте CFM.

Размеры устройства, используемые на этом веб-сайте и в каталогах производителя

При разработке эстетических дополнений к вашей ЛУЧШЕЙ вытяжке (индивидуальные шкафы, плитка, стеллажи и т. Д.) Или выравнивании постоянно закрепленных элементов перед установкой вытяжки обязательно сначала держите продукт под рукой, чтобы дважды проверить размеры и расположение. .Размеры изделий на этом веб-сайте и в каталогах производителя имеют стандартные производственные допуски.

A. Высота: 24–30 дюймов над варочной поверхностью является типичной.

B. Ширина: минимальная ширина вытяжки должна соответствовать ширине варочной панели.

C. Глубина: Минимальная глубина вытяжки должна покрывать

Высота установки

Все вытяжки имеют рекомендуемый диапазон высоты установки над варочной поверхностью. Самый низкий уровень — это расстояние, на которое вытяжка была проверена на безопасность UL.Верхний предел — это рекомендация, обеспечивающая удовлетворительный захват. Если вытяжка установлена ​​ниже нижнего предела, это может привести к повреждению вытяжки, и инспектор может вызвать переустановку. Превышение верхнего предела является выбором установщика и не повлияет на вытяжку, но может привести к уменьшению улавливания дыма. Если вытяжка превышает верхний предел, добавьте 100 кубических футов в минуту на каждые 3 дюйма выше рекомендованной высоты и увеличьте ширину вытяжки, чтобы она выступала на 6 дюймов за пределы варочной панели.

Определение зоны действия вытяжки

Как минимум, ширина вытяжки должна доходить до ширины варочной панели и покрывать 100% задних и 50% передних конфорок. Вытяжки могут быть шире и глубже, а в некоторых местах рекомендуется, чтобы ширина вытяжки была на 6 дюймов больше, чем поверхность для приготовления пищи. Для еще более эффективного покрытия устанавливайте вытяжку на минимально рекомендуемой высоте.

Вытяжка Фильтры

Фильтрация удерживает больше побочных продуктов смазки из вытяжки и системы воздуховодов, а также в фильтре, который можно снять и легко очистить в посудомоечной машине.Дефлекторные фильтры — хороший выбор для приготовления на гриле или жарки, но для получения наилучших результатов фильтрации их необходимо использовать на высокой скорости. Сетчатые фильтры хорошо работают независимо от скорости вытяжки, обеспечивая эффективную и бесшумную работу. Новые фильтры Evolution ™ с перегородкой сочетают в себе свойства перегородки и сетки, что дает лучшее из обоих миров.

Использование продукта

Вытяжки

BEST предназначены для использования с продуктами для приготовления пищи в помещении, за исключением случаев, когда они предназначены для использования на открытом воздухе, но не предназначены для использования с угольными грилями любого типа.

Типы нержавеющей стали

Вытяжки серии BEST®

используют две марки нержавеющей стали: нержавеющая сталь морского класса рекомендуется для защищенных наружных применений и установки вдоль прибрежных зон с морской водой. Этот вид нержавеющей стали устойчив к воздействию агрессивных сред. Нержавеющая сталь Standard Grade подходит для любого внутреннего монтажа.

Тестирование производительности

Точность заявлений CFM на рынке, безусловно, вызывает сомнения.BEST® стремится предоставить точные рейтинги CFM на основе стандартизированных испытаний. Продукт BEST® протестирован Broan-NuTone® на характеристики воздушного потока с использованием стандарта ANSI / AMCA 210, который эквивалентен HVI 916 Института домашней вентиляции — Процедура тестирования воздушного потока. Наши вытяжки также проходят испытания на звукоизоляцию с использованием стандарта ANSI S12.51, который эквивалентен HVI 915 Института домашней вентиляции — Процедура определения громкости бытовых вентиляторов.

BEST® является зарегистрированным товарным знаком Broan-NuTone®, гордого члена, имеющего хорошую репутацию, Института домашней вентиляции, повышающего ценность бытовой вентиляции для более здорового образа жизни.

Техническая / установочная документация

Техническая и установочная документация доступна на сайте BESTrangehoods.com или в нашем отделе обслуживания клиентов по телефону 800-558-1711.

% PDF-1.6
%
2286 0 объект
>
endobj

xref
2286 221
0000000016 00000 н.
0000005898 00000 н.
0000006107 00000 п.
0000006136 00000 п.
0000006188 00000 п.
0000006268 00000 н.
0000006319 00000 н.
0000006360 00000 н.
0000006574 00000 н.
0000006672 00000 н.
0000006756 00000 н.
0000006842 00000 н.
0000006926 00000 н.
0000007009 00000 н.
0000007092 00000 п.
0000007175 00000 н.
0000007258 00000 н.
0000007341 00000 п.
0000007424 00000 н.
0000007506 00000 н.
0000007588 00000 н.
0000007670 00000 н.
0000007752 00000 н.
0000007834 00000 н.
0000007916 00000 п.
0000007998 00000 н.
0000008080 00000 н.
0000008162 00000 п.
0000008243 00000 п.
0000008329 00000 н.
0000008415 00000 н.
0000008594 00000 н.
0000008909 00000 н.
0000008988 00000 н.
0000009382 00000 п.
0000009643 00000 п.
0000009701 00000 п.
0000010696 00000 п.
0000016649 00000 п.
0000016754 00000 п.
0000391002 00000 п.
0000391063 00000 н.
0000391225 00000 н.
0000391379 00000 п.
0000391579 00000 п.
0000391723 00000 н.
0000391825 00000 н.
0000391987 00000 н.
0000392159 00000 н.
0000392275 00000 н.
0000392433 00000 н.
0000392625 00000 н.
0000392759 00000 н.
0000392893 00000 н.
0000393059 00000 н.
0000393169 00000 н.
0000393335 00000 н.
0000393501 00000 н.
0000393611 00000 н.
0000393747 00000 н.
0000393930 00000 н.
0000394056 00000 н.
0000394250 00000 н.
0000394430 00000 н.
0000394554 00000 н.
0000394648 00000 н.
0000394812 00000 н.
0000394920 00000 н.
0000395076 00000 н.
0000395258 00000 н.
0000395384 00000 п.
0000395528 00000 н.
0000395720 00000 н.
0000395854 00000 п.
0000396002 00000 п.
0000396082 00000 н.
0000396230 00000 н.
0000396340 00000 н.
0000396488 00000 н.
0000396600 00000 н.
0000396748 00000 н.
0000396842 00000 н.
0000396990 00000 н.
0000397084 00000 н.
0000397232 00000 н.
0000397324 00000 н.
0000397472 00000 н.
0000397562 00000 н.
0000397710 00000 н.
0000397806 00000 н.
0000397954 00000 н.
0000398062 00000 н.
0000398180 00000 н.
0000398254 00000 н.
0000398416 00000 н.
0000398490 00000 н.
0000398664 00000 н.
0000398828 00000 н.
0000398930 00000 н.
0000399034 00000 н.
0000399194 00000 н.
0000399296 00000 н.
0000399400 00000 н.
0000399556 00000 н.
0000399646 00000 н.
0000399746 00000 н.
0000399848 00000 н.
0000399990 00000 н.
0000400092 00000 н.
0000400226 00000 п.
0000400352 00000 п.
0000400558 00000 п.
0000400692 00000 п.
0000400780 00000 н.
0000400966 00000 н.
0000401104 00000 н.
0000401192 00000 н.
0000401352 00000 н.
0000401440 00000 н.
0000401552 00000 н.
0000401700 00000 н.
0000401794 00000 н.
0000401942 00000 н.
0000402036 00000 н.
0000402184 00000 н.
0000402294 00000 н.
0000402442 00000 н.
0000402552 00000 н.
0000402700 00000 н.
0000402792 00000 н.
0000402892 00000 н.
0000402994 00000 н.
0000403186 00000 п.
0000403578 00000 н.
0000403706 00000 п.
0000403808 00000 н.
0000403916 00000 н.
0000404018 00000 н.
0000404108 00000 п.
0000404484 00000 н.
0000404610 00000 н.
0000404922 00000 н.
0000405016 00000 н.
0000405136 00000 п.
0000405300 00000 н.
0000405392 00000 н.
0000405486 00000 н.
0000405634 00000 п.
0000405744 00000 н.
0000405864 00000 н.
0000405958 00000 п.
0000406032 00000 н.
0000406184 00000 н.
0000406272 00000 н.
0000406374 00000 п.
0000406554 00000 н.
0000406668 00000 н.
0000406770 00000 н.
0000406878 00000 н.
0000407026 00000 н.
0000407136 00000 н.
0000407284 00000 н.
0000407394 00000 н.
0000407542 00000 н.
0000407654 00000 н.
0000407802 00000 н.
0000407896 00000 н.
0000408044 00000 н.
0000408140 00000 н.
0000408288 00000 п.
0000408384 00000 п.
0000408532 00000 н.
0000408624 00000 н.
0000408772 00000 н.
0000408862 00000 н.
0000409010 00000 н.
0000409100 00000 н.
0000409238 00000 п.
0000409346 00000 п.
0000409480 00000 н.
0000409614 00000 н.
0000409740 00000 н.
0000409850 00000 н.
0000409960 00000 н.
0000410094 00000 н.
0000410182 00000 п.
0000410352 00000 п.
0000410440 00000 п.
0000410614 00000 п.
0000410832 00000 н.
0000411158 00000 н.
0000411406 00000 п.
0000411522 00000 н.
0000411704 00000 н.
0000411836 00000 н.
0000411968 00000 н.
0000412108 00000 н.
0000412570 00000 н.
0000412696 00000 п.
0000413018 00000 н.
0000413390 00000 н.
0000413674 00000 н.
0000413908 00000 н.
0000414182 00000 п.
0000414390 00000 н.
0000414552 00000 н.
0000414758 00000 н.
0000414906 00000 н.
0000415054 00000 н.
0000415262 00000 н.
0000415388 00000 н.
0000415558 00000 н.
0000415852 00000 н.
0000416034 00000 н.
0000416264 00000 н. XϿxn | thP> ybD0E @ SfO? wDscgε yO ۦ & / 8_J; YUXkmck ۂ * l7nhpȿC6 £ # * 9 #
jJmp] m \ 9ӯ :: db} [ošw2 椔 + vS`ꚾe˲ʎjE; KrE] 9e & IN) G (LŢ ޏ
Iv1 4 CPAEӉ1% jUKV4Q,! 81Z «b / X \, d9dcE3N) F4A; {[«> 3ů: ZԒFəS4 «jNIdQ) z hroaqwn (4) t, $ bSIX $ ƀaZ4! ǀ; (Z7ṣ [) 4b` $ 0MftRny 1_t’HwJbm] _ + ~ õ 핧 ffk? WAwCgt (C% `G &) w̕z; 7W *! ʏlkQ (u’7? 2

Установка кухонной вытяжки за 7 простых шагов

Установка кухонной вытяжки должна быть сделана правильно, чтобы коммунальные услуги работали нормально.Согласно исследованиям, отсутствие плохой вентиляции во время приготовления пищи является одной из основных причин плохого качества воздуха в помещении, что негативно сказывается на вашем здоровье. Поскольку важно поддерживать здоровье тела, для достижения наилучшего результата также необходимо иметь кухонную вытяжку.

Сегодня вы заметите, что каждый владелец кухни хочет установить самую надежную кухонную вытяжку. Хотя они на самом деле не полностью устраняют запахи на вашей кухне, они помогают тем, что обеспечивают надлежащую циркуляцию воздуха во всем доме.

Сама причина, по которой вы устанавливаете кухонную вытяжку, состоит в том, чтобы позволить выпускать грязный воздух и предотвратить потенциальные проблемы со здоровьем, связанные с нефильтрованным воздухом. В вашем доме необходима хорошая вентиляция, так как жир и влага должны постоянно отсутствовать в циркуляции всего внутри дома.

Как указывалось выше, установка кухонной вытяжки должна быть выполнена правильно, чтобы система работала нормально. Когда вы будете руководствоваться инструкциями по установке вытяжек, вы никогда не ошибетесь.Вы можете найти множество цветов, стилей и форм, которые вы можете выбрать, когда решите установить вытяжку на своей кухне.

Большинство вытяжек, представленных на рынке, оснащены вентиляторами, позволяющими воздуху проходить прямо через фильтр. Так как вытяжка очищает воздух и удаляет излишки влаги на кухне, она может удерживать стену в течение длительного времени. Итак, вот наше руководство по установке кухонной вытяжки, которое поможет вам правильно установить вытяжку, чтобы она могла работать эффективно. У нас также есть отличное руководство по покупке вытяжки, в котором мы делимся с вами процедурой тщательного выбора, чтобы вы могли выбрать лучший выбор кухонной вытяжки, которая сделает приготовление пищи в вашей семье удовольствием.

Подробное руководство по установке кухонной вытяжки. ( с видеоинструкциями )

Вот пошаговая процедура установки кухонной вытяжки. Неукоснительное выполнение всех шагов поможет вам добиться отличных результатов.

Материалы, которые вам понадобятся, со ссылками для их покупки на Amazon

Начнем с видео.Однако я также рекомендую вам прочитать текстовые инструкции ниже.

  1. Как установить вытяжку для настенного монтажа — DIY

2.

Инструкция по установке вытяжки под шкафом

Текстовые инструкции по установке вытяжки на кухню — вытяжка под шкафом
  1. Прежде всего, вы должны убедиться, что выключатель выключен непосредственно на панели выключателя, откуда поступает питание.Это необходимо для того, чтобы убедиться, что проводка в вытяжке шкафа не активна после начала процесса установки. В целях предосторожности проследите, чтобы проводка не контактировала с тестером цепей.
  1. Удалите жир, мусор или даже слегка отслоившуюся штукатурку вокруг вентиляционного отверстия — только если есть вентиляционное отверстие, которое существовало от ранее установленной вытяжки. Между тем, если вы будете использовать вентиляционное отверстие для вытяжки нового ряда шкафов, в основном, для вентиляции воздуха.И не обязательно для рециркуляции отфильтрованного воздуха непосредственно через вытяжку, тогда вы должны настроить ориентацию мероприятия для конкретной цели. Фланец должен точно соответствовать кожуху, чтобы обеспечить выравнивание фланца и вентиляционного отверстия.
  1. Точно над плитой необходимо положить монтажный шаблон, поставляемый с комплектом вытяжки, в направлении, противоположном нижней стороне кухонного шкафа. Вы можете пометить монтажные отверстия карандашом.Если шаблон для монтажа не предоставляется, это означает, что вам придется удерживать вытяжку, отмечая расположение отверстий. После этого отложите шаблон и вытяжку.
  1. Подберите сверло правильного размера, на которое вы будете устанавливать винты. Рекомендуется точно измерить размеры винтов, чтобы точно просверлить отверстие в нужных местах. Теперь вы можете просверлить пилотные отверстия рядом с нижней частью шкафа, чтобы правильно установить все винты.
Прочие инструкции
  1. При установке кухонной вытяжки некоторые вставляли кончик винта прямо в дрель для лучшей подгонки. После этого вам нужно будет полностью пропустить проводку через отверстие в задней или верхней части вытяжки. Тогда вам нужно будет разместить вытяжку точно под шкафом. С помощью дрели можно приступить к закреплению вытяжки шкафа винтами, используемыми для крепления.
  1. Вы будете использовать половину полосы бело-черного провода, которую вы можете получить, только обмотав концы проводов.Это делается только с теми проводами, которые идут от печатной платы, а также с теми, которые проходят внутри самой вытяжки. Следовательно, вам придется скручивать оба конца проводов (черный и белый). После этого следует присоединить необолоченный медный провод к проводке на монтажной панели с помощью отвертки.
  1. Наконец, на вытяжку можно установить светильник, например лампочку. Вы можете включить выключатель, чтобы проверить, работают ли огни.

Чтобы получить максимальную отдачу от усилий, необходимо правильно установить кухонную вытяжку. Вы сможете добиться наилучшего результата в своем кухонном проекте, если научитесь правильно выполнять пошаговые процедуры.

Вам также могут понравиться эти руководства

  1. Советы по устранению шумной вытяжки за 6 простых шагов
  2. Как чистить фильтры кухонной вытяжки
  3. Руководство по скрытию вентиляции кухонной вытяжки
  4. 5 лучших надежных вытяжек
  5. Как чистить холодильник [с видео]
  6. Как чистить микроволновую печь — Лучшее видео-руководство!
  7. Топ 5 лучших ножей сантоку для вашей кухни

=> Подробнее в категории «Дизайн кухни»

Сохранить

Сохранить

Связанные

Как установить настенную вытяжку | Руководства по дому

Вытяжки предназначены для размещения над духовкой или плитой для удаления воздуха, дыма, дыма и запахов в помещении.Устройства выводят эти нежелательные пары наружу. В идеале вытяжка должна располагаться внутри внешней стены. Если это невозможно, можно использовать стандартный трубопровод воздуховода для обеспечения доступа к внешнему вентиляционному отверстию. Эти устройства обычно включают вентилятор и свет, но подключаются к одному источнику питания, поэтому для его подключения требуется минимальный объем электрических работ.

Выберите место на стене, на котором вы хотите установить вытяжку. Убедитесь, что в стене есть отверстие для воздуховода, в котором вы планируете установить вытяжку, которое совпадает с портом на задней стороне вытяжки, этот порт должен выходить за пределы здания и является местом, где весь воздух выводится из кухни. будут исчерпаны.Попросите помощника поднести вытяжку к стене в нужном месте. Используйте отвертку и прилагаемые винты, чтобы прикрепить вытяжку к стене, вкрутив отверстия для винтов на задней стороне вытяжки в стену. Обязательно используйте как минимум 4 винта, чтобы прикрепить вытяжку к стене.

Выключите питание на кухне. Найдите панель предохранителей для здания, в котором вы устанавливаете вытяжку. На кухонной панели должен быть прерыватель с надписью, переведите этот прерыватель цепи в выключенное положение, затем вернитесь на кухню и проверьте, нет ли электричества в розетках или других приборах.

Найдите источник питания для вытяжки. Вы можете подключить вилку, которую можно вставить в розетку, или подключить ее напрямую к источнику питания. В любом случае вам понадобится длинный провод для подключения вытяжки. Найдите источник питания на вытяжке. Обычно есть крышка, которую нужно снять, чтобы открыть три провода, обычно один черный, один белый и один зеленого цвета.

Зачистите 1/2-дюймовым резиновым экраном с концов этих проводов с помощью кусачков, а также с концов провода источника питания от здания, чтобы обнажить жилы этих проводов.Подбирая цвет к цвету, от черного к черному, от белого к белому и от зеленого к зеленому, соедините концы проводов соответствующего цвета вместе, затем прикрутите маретт по часовой стрелке, пока он не затянется, а два провода не будут скреплены вместе. Повторите этот процесс для каждого из трех наборов проводов.

Верните автоматический выключатель на панели предохранителей во включенное положение. Вытяжка теперь должна работать правильно.

Ссылки

Советы

  • Проложите провод источника питания к кожуху через предусмотренные порты перед подключением проводов, чтобы убедиться, что провод скрыт от глаз.

Предупреждения

  • Перед тем, как прикасаться к ним, обязательно убедитесь, что электропитание, с которым вы работаете, отключено. Кроме того, убедитесь, что выключенный выключатель случайно не вернулся во включенное положение, пока вы работаете с ним.

Writer Bio

Никки Фотерингем (Nikki Fotheringham) — блоггер из Торонто, ведущий экологически чистый образ жизни, специализирующийся на экологически чистых строительных технологиях, возобновляемых источниках энергии и других экологических вещах. Она редактор для Greenmoxie.com, который дает горожанам советы по экологически чистому образу жизни. Она путешествовала по миру, плавала с акулами и была укушена львом (факт).

Как установить вытяжки FOTILE

Вытяжки

FOTILE — отличное дополнение к любой кухне, наполненной красотой и, прежде всего, блестящим использованием. Вот несколько советов по установке вытяжки FOTILE:

(FOTILE EMS9018)

Как выбрать тип вытяжки:

Для многих любителей кухонного декора этого достаточно, чтобы почесать голову: « Что выбрать: верхнюю или боковую вытяжку? » «Должен ли я накрыть верхнюю половину шкафом или оставить его незащищенным?»

Конечно, эстетические предпочтения и украшения у всех разные.Вкратце расскажем о различных способах установки, требующих внимания. Вы можете выбрать в соответствии с вашими потребностями: (Ниже представлены два способа: один со шкафами, а другой без шкафов)


(FOTILE JQG7501)

(FOTILE JQG7505)

Вытяжной шкаф с боковой тягой

Если вы планируете установить шкаф прямо над вытяжкой и перекрыть дымовую трубу дверью, то при выборе шкафа необходимо учитывать размер шкафа.Если шкаф находится слишком высоко, всасывание вытяжки будет ослаблено, и можно добавить только панель шкафа или пластину из нержавеющей стали, чтобы уменьшить монтажную высоту вытяжки.

(с декоративной пластиной шкафа)

(с декоративной пластиной FOTILE)

Если вы не планируете устанавливать подвесной шкаф над вытяжкой или устанавливать подвесной шкаф над вытяжкой, следует приобрести декоративную крышку, чтобы скрыть дымовую трубу.Планируйте согласно соответствующим стандартным размерам на схеме установки в руководстве.

Вытяжные вытяжки

Если вы хотите установить верхний вытяжной шкаф, постарайтесь не устанавливать навесной шкаф над вытяжкой, а при ремонте получите план помещения модели вытяжки ты хочешь купить. По плану определите расположение шнура питания и положение выпускного отверстия.

Кроме того, из соображений эстетичности рекомендуется, чтобы нижняя часть вытяжки была заподлицо с нижней частью настенного шкафа.Каждая вытяжка имеет рекомендованную высоту установки и соответствующие размеры, которые можно учитывать при установке шкафов.

(FOTILE EMS9016)

(FOTILE EMG9030)

Пять шагов для установки вытяжки (ремонт кухни)

Полная последовательность установки вытяжки обычно рекомендуется следующим образом: открыть дымоходное отверстие → Предварительно закопать дымовую трубу → установить потолок → установить шкаф → установить вытяжку.

Шаг 1 : Откройте дымоходное отверстие

Первым шагом при установке вытяжки является резервирование достаточного места для отверстия дымохода. Большинство вытяжек серии FOTILE имеют круглую форму и диаметр 6 дюймов.

(Адаптер воздуховода для вытяжки с боковой тягой FOTILE)

(Адаптер воздуховода FOTILE для вытяжки)

Шаг 2: Предварительно закопать дымовую трубу

Предварительная установка дымовой трубы более удобна для сервисного техника установить вытяжку позже, и так она тоже будет красивее.Если вы сначала подвешиваете потолок, вам нужно будет открыть косынку потолка или проделать отверстия в потолке при предварительном закапывании дымовой трубы позже, поэтому не рекомендуется предварительно вставлять дымовую трубу таким образом.

Напоминание: чем длиннее дымовая труба, чем больше изгиб, тем больше потеря давления, что снижает мощность всасывания, дым не будет всасываться должным образом. Рекомендуется, чтобы общая длина дымовой трубы не превышала 16 футов и не превышала 3-х изгибов (оба должны быть выполнены одновременно). Старайтесь не гнуться под прямым углом.

Шаг 3: Установите подвесной потолок

Для кухни, специальной зоны с сильными масляными пятнами и тяжелым водяным паром, выбор потолочных материалов имеет жизненно важное значение. При рассмотрении эстетики материала потолка кухни важнее учитывать его практичность. Выбор подходящего материала для кухонного потолка может свести к минимуму ненужные проблемы в будущем.

Шаг 4: Установите закрывающий шкаф

Шкаф устанавливается перед вытяжкой для предотвращения ударов и повреждений во время установки.В процессе установки в вытяжку может попадать пыль и древесная стружка шкафа, что потенциально может повлиять на ее использование. При последующей установке вытяжка может быть установлена ​​более плавно и при необходимости может быть легко снята.

При установке шкафа над вытяжкой, сообщите разработчику шкафа размер вытяжки и заранее зарезервируйте подходящее место для вытяжки.

Шаг 5: Установите вытяжку

После того, как потолок, шкафы и столешницы завершены и источник питания провентилируется, можно, наконец, установить вытяжку. Это сделано для того, чтобы избежать повреждения машины из-за других процессов декорирования (таких как царапины, разрезание дымовой трубы, загрязнение пыли и т. Д.), И в то же время сервисным инженерам FOTILE удобно протестировать машину.

Кроме того, к монтажной высоте вытяжки предъявляются строгие требования. Если он слишком высокий или слишком низкий, это повлияет на использование вытяжки:

✘ Если установка слишком высока: за пределами зоны контроля золотого дыма, это повлияет на эффект курения;

✘ Если установка слишком низкая: Если пламя печи велико, панель станет горячей; если в панели слишком много масла, это также может воспламеняться.

Следовательно, перед установкой продукта вы должны понимать размер вытяжки и требования к конкретной высоте установки. Вы можете обратиться к схеме установки в инструкции по эксплуатации приобретенной вытяжки или напрямую связаться с нами.

Рекомендуем после установки вытяжки как можно скорее снять пленку с крышки вентилятора и декоративной крышки. Если вы подождете некоторое время, прежде чем надеть колпак, и через какое-то время оторвете его, будет сложно удалить защитную пленку, и цвет поверхности крышки вентилятора и декоративной крышки станет неравномерным.

Установка вытяжной вытяжки в ресторане | Группа PKI

Установка вытяжки в ресторане

Вы ищете установку вытяжки для ресторана? Как вы, возможно, уже знаете, владельцы ресторанов по закону обязаны устанавливать вентиляционные отверстия на своей коммерческой кухне. Это ключевая мера безопасности для предотвращения пожаров. Кроме того, одной установки вытяжки в ресторане недостаточно; его нужно время от времени чистить. Грязный вытяжной колпак представляет серьезную опасность, и если вы не будете правильно с ней обращаться, это может привести к серьезным последствиям.PKI Group — это компания, которая может помочь вам с профессиональной установкой и обслуживанием вытяжек для ресторанов.

Почему нас нанимают?

В PKI Group мы обслуживаем рестораны на национальном и международном уровнях в течение многих лет, предлагая специальные услуги в области вытяжных шкафов для кухни, вытяжных систем, вентиляции коммерческих ресторанов, механического оборудования, охлаждения, проверки котлов, HVAC и коммерческого ресторанного оборудования.

Наша команда профессионалов:
  • Сертифицированные и квалифицированные техники, прошедшие заводское обучение для обслуживания различных типов ресторанного оборудования
  • Расписания службы экстренной помощи в тот же день
  • Предлагает эффективные системы обслуживания и программы
  • Поддерживает профессиональные союзы
  • Нацелен на безупречное обслуживание клиентов и их удовлетворение
Наши услуги
Установка вытяжки в ресторане

Вытяжка ресторана — важная часть системы вентиляции, которая поддерживает свежесть на вашей кухне.Без надлежащей системы вентиляции и вытяжки на кухне всегда было бы задымлено, закопчено и неприятно жарко. Это может негативно повлиять на оптимальную работу вашей кухонной техники, такой как газовые горелки, холодильник, и на производительность ваших рабочих. В целях соблюдения требований и безопасности все рестораны и коммерческие кухни должны иметь вытяжные навесы.

В PKI Group мы предлагаем широкий спектр вариантов установки высокоэффективных вытяжных козырьков от основных производителей. Наша команда специалистов по установке профессионально установит эти вытяжки на вашу кухню.Когда дело доходит до установки вытяжек для ресторанов, правильная установка и эффективный дизайн опытными специалистами важны для правильной работы всей кухонной системы вентиляции. Вы можете рассчитывать на наших квалифицированных специалистов в таких случаях.

Чистка кухонной вытяжки в ресторане

Профессиональная плановая чистка кухонной вытяжки жизненно важна для эффективной и безопасной работы кухни любого ресторана. Не позволяйте вашему ресторану стать рискованным бизнесом, обратитесь в PKI Group за профессиональной чисткой кухонной вытяжки сегодня.
Вытяжные вентиляторы и системы подачи воздуха для ресторанов

Системы вытяжки и подпитки — важные части кухни ресторана. Мы предлагаем квалифицированный монтаж, ремонт, обслуживание и чистку самых разнообразных систем вентиляции. Компоненты, которые мы используем для ваших систем вытяжного и подпиточного воздуха, изготовлены из нержавеющей стали и имеют разные размеры в зависимости от конкретных требований вашего ресторана.

Группа PKI — Установка вытяжек для ресторанов

В PKI Group наши технические специалисты специализируются на обслуживании всех основных торговых марок кухонного и ресторанного оборудования.Они обеспечивают качественный монтаж, сервис и обслуживание коммерческого кухонного оборудования, включая установку вытяжек.

Позвоните нам сегодня по телефону 954-530-3757 или щелкните ЗДЕСЬ для получения дополнительной помощи.

Установка вытяжки

— Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему вашей кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно ключевое улучшение — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавит блеска кухне для гурманов, но и откроет комнату для лучшего обзора окон и прилегающих жилых помещений. В качестве дополнительного бонуса новая конструкция вытяжки предложит лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки этого стиля, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать любые потери хранения, связанные с удалением соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавив при этом коммерческое ощущение кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой. Некоторые домовладельцы компенсируют потерянное хранение шкафов, устанавливая открытые полки и стеллажи рядом с вытяжкой.

Шаг 2: Извлеките детали вытяжки из упаковки и разместите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, которую вы выбираете для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут располагаться труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для канала вытяжки с помощью небольшой пилы для стен.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете ударить по стойке с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн на стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: После разметки мест установки и добавления всех необходимых анкеров снова повесьте вытяжку и закрепите ее через заднюю часть в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить одно или два отверстия в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющих вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах, где детали перекрываются. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите части заглушки вытяжки так, чтобы длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите скобу капота к кронштейнам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня имеет большие открытые пространства над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Переделка вытяжки

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам нужно будет отключить питание старой вытяжки и варочной панели, прежде чем накрыть варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любого карниза шкафа поможет минимизировать повреждение стен.

Убедитесь, что вы вывернули все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Сделайте весь ремонт стен и покрасьте поверхность перед началом установки вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка патрубка вытяжки

Для установки некоторых приборов требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам потребуется установить переделанную соединительную коробку для розетки.

Разложите коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стене и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке: черный провод к золотому винту, белый провод к серебристому винту.

Загните провод на место, устанавливая розетку в коробке. Прикрепите розетку к коробке саморезами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Выполнено.


Рекомендуемые статьи

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
