Устройство предохранительного клапана для водонагревателя: Предохранительный клапан для водонагревателя: устройство и принцип работы

Содержание

Предохранительный клапан для водонагревателя: устройство и принцип работы

Накопительным водонагревателем (бойлером) или просто водонагревателем называется устройство, предназначенное для нагрева воды, используемой в быту. Накопительные водонагреватели могут иметь различные конструктивные особенности, но в преобладающем большинстве это металлические емкости, полностью заполненные водой, внутри которых расположены нагревательные элементы.

Водонагреватель устроен так, что в нем постоянно находится один и тот же объем воды: при заборе горячей воды освободившийся объем заполняется холодной водой из водопровода, что позволяет использовать прибор непрерывно.

В том случае, когда забора горячей воды нет, а нагрев воды продолжается, в резервуаре водонагревателя может возникнуть избыточное давление, способное при вести его в негодность.

Почему в накопительном водонагревателе возникает избыточное давление?

При нагреве вода расширяется примерно на 3% от общего объема, занимаемого жидкостью. Это значит, что в бойлере объемом 100 литров при нагреве воды от 20 до 80 градусов «лишними» оказываются без малого 3 литра воды. Если вспомнить о том, что жидкость практически не сжимается, то легко смоделировать ситуацию, при которой металлический резервуар бойлера дает течь и выходит из строя.

Для предотвращения возможной аварийной ситуации водонагреватели комплектуются предохранительными клапанами, через который сбрасывается наружу лишний объем воды.

Иными словами, предохранительный клапан это трубопроводная арматура, предназначенная для защиты устройств от разрушения при возникновении в них избыточного давления путем автоматического сброса излишней жидкости в окружающую среду.

Предохранительный клапан срабатывает под непосредственным воздействием рабочей среды и является устройством прямого действия. При нормализации параметров среды клапан возвращается в исходное положение. Это значит, что пока нет избыточного давления в водонагревателе, клапан находится в исходном положении и не пропускает воду наружу. При увеличении давления выше предельно допустимого значения клапан открывается и сбрасывает излишки жидкости до тех пор, пока давление не опустится ниже установленного значения.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя состоит из двух частей

  • Обратного клапана, препятствующего обратному ходу горячей воды в водопровод

  • Пружинного клапана прямого действия

Как работает предохранительный клапан можно рассмотреть на примере типичного пружинного клапана прямого действия, настроенного на определенное максимально допустимое давление. В закрытом состоянии на чувствительный элемент клапана одновременно действуют 2 силы: одна со стороны давления жидкости в бойлере, а другая со стороны задатчика или пружины, препятствующей срабатыванию и открытию клапана.

Если сила давления жидкости превышает силу действия пружины, то клапан открывается и происходит сброс воды. При понижении давления рабочей среды клапан закрывается, и сброс воды прекращается.

С помощью задатчика можно менять настройки предохранительного клапана.

Как видите, конструкция предохранительного клапана предельно проста, но при этом исправно работающий клапан является гарантией безопасной работы водонагревателя и надежно защищает от таких бед, как перегрев устройства и возможное закипание воды в нем, что может случиться при неработающем термостате.

Как проверить, работает клапан или нет?

Проверить работоспособность предохранительного клапана несложно: нужно просто включить водонагреватель и не открывать кран горячего водоснабжения до тех пор, пока вода не нагреется до предельно допустимой температуры. При этом через предохранительный клапан должна сбрасываться (капать) лишняя вода.

Если вода в бойлере нагревается, но клапан не срабатывает, значит, он неисправен, и его нужно заменить новым исправным клапаном, а после установки проверить его работоспособность.

Но прежде чем приступать к ремонту, необходимо убедиться в том, что кран забора горячей воды исправен и не подтекает. Если он неисправен, то «лишняя» вода из бойлера будет вытекать именно через него и ситуация, при которой клапан может сработать, просто не возникнет.

Также клапан не сработает, если термостат прибора установлен на неполный нагрев воды (30-40 С) или из водонагревателя производится забор горячей воды, что также снижает уровень давления в нем.

Меры предосторожности

Подводя итог сказанному, следует отметить, что предохранительный клапан является обязательным устройством для установки в приборах, работающих под давлением, особенно, если они используются в быту.

Без него водонагреватель эксплуатироваться не должен. Особенно опасно самостоятельное усовершенствование прибора и замена предохранительного клапана обратным клапаном.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

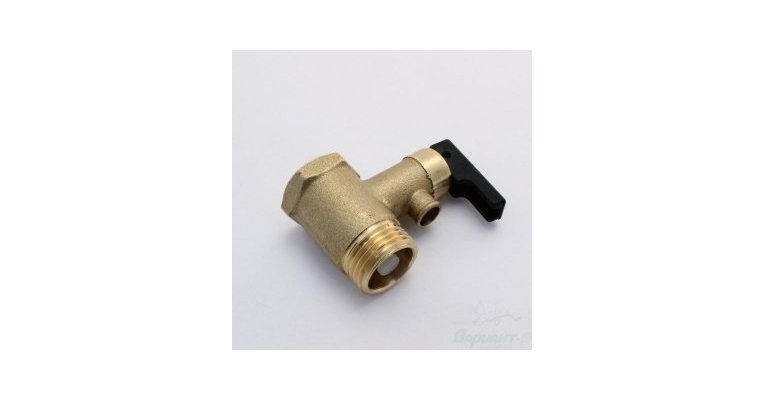

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Ванная своими руками — ТаВанная.ру Что такое предохранительный (обратный) клапан для водонагревателя, инструкция его монтажа и фото — Ванная своими руками



Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.

Содержание статьи

  • 1 Что представляет собой предохранительный клапан
    • 1.1 Какие бывают клапаны
    • 1.2 Устройство
    • 1.3 Принцип работы
  • 2 Что может случиться при отсутствии защиты бойлера
  • 3 Монтаж
  • 4 Заключение

Что представляет собой предохранительный клапан

Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:

  • Запорного крана;
  • Обратного клапана;
  • Предохранительного клапана.

Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.

Какие бывают клапаны

Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.

  1. Для емкости водонагревателей до 50 литров.
  2. Для емкостей от 50 до 200 литров.
  3. Более 200 литров.

Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой. Поэтому их замену можно безболезненно производить по мере возникновения необходимости.

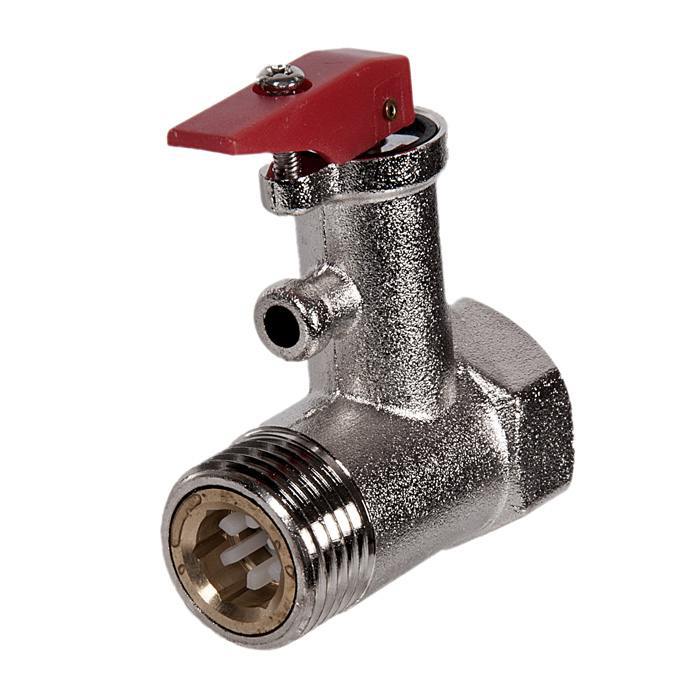

Фото предохранительного клапана

Клапаны третьей группы выполняются на более высоком уровне исполнения, они:

  • Имеют сложную конструкцию;
  • Выдерживают давление до 7 бар;
  • Имеют насадку для подключения канализации;
  • Дают возможность визуально контролировать сброс воды.

В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.

В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.

Устройство

Схема всех составляющих безопасной эксплуатации водонагревателя

Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.

Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.

Второй меньший по диаметру цилиндр:

  • Располагается перпендикулярно основному цилиндру;
  • Заглушен с внешней стороны;
  • Имеет небольшой отводной дренажный сливной патрубок.

Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.

Принцип работы

Схема устройства подключения бойлера

Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.

Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.

При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.

Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.

Что может случиться при отсутствии защиты бойлера

Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак. В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.

Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны. Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.

Вывод

Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:

  • Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
  • Не допускать обратный отток воды из нагревателя;
  • Сглаживать гидроудары и скачки давления водопроводной системы.

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

  1. В баке бойлера не должно быть воды.
  2. Основной доступ к ней должен быть перекрыт.
  3. Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.

Заключение

Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:

  • В его рабочих параметрах;
  • Рассчитанной мощности;
  • Максимально рабочем давлении.

Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.

Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.

Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.


Предохранительный клапан для бойлера: установка и регулировка

Пользуясь любым тепловым оборудованием, нужно обязательно соблюдать все требования техники безопасности. Касается это и крупных установок, используемых на производстве или в строительстве, и небольшого оборудования предназначенного для личного пользования, например, домашних бойлеров.

Игнорирование рекомендованных мер безопасности может привести к крайне серьезным последствиям – ведь речь идет о безопасности жизни вашей и окружающих. Именно поэтому, значение предохранительного клапана для бойлера нельзя недооценивать, это очень важная часть его оснащения, производящая регулировку давления внутри прибора. К сожалению, не все знают о ее существовании, или же забывают о ее важности. Сегодня мы поговорим о необходимости данного устройства, о принципах его работы и его правильной эксплуатации.

Предназначение клапана регулировки давления

Чтобы давление внутри бойлера не превысило допустимые нормы, необходимо для его регулировки установить предохранительное устройство. В чем же причина повышения давления? По законам физики, горячая вода расширяется, и соответственно увеличивается в объемах. А бойлер является герметичным устройством, следовательно, излишки воды не могут найти выхода, ведь краны слива закрыты, а слив воды обратно в водопровод невозможен из-за установленного оборудования, регулирующего сток воды. Таким образом, горячая вода может превысить предел прочности прибора, и тогда бойлер взорвется. Для предотвращения этих серьезных неприятностей и необходимо оборудовать систему нагрева воды клапаном регулировки.

У многих возникнет вопрос, зачем же ставить предохранитель, если достаточно убрать обратный клапан регулировки с подачи воды? На самом деле, это действительно сработает, только на некоторое время. Но этот вариант в корне неправильный. Принимая во внимание нестабильное давление в водопроводной системе, никого не удивляет, когда вода бежит тонкой струйкой, а значит давление очень слабое.

Внимание! Если вода не поступает в бойлер под давлением, то уже нагретая вода может вылиться в систему. В таком случае ТЭНы бойлера останутся сухими, и очень скоро перегорят.

И даже это не самое худшее. Давление в водопроводе может резко подняться, вода попадет на раскаленные ТЭНы, сильное парообразование увеличит давление внутри бойлера, что неминуемо приведет к его разрыву. Несколько литров кипятка и горячий пар вырвутся наружу, что приведет к серьезным последствиям.

Устройство предохранительного клапана

Устройство предохранительный клапан давления бойлера представлено в виде двух частей – непосредственно предохранителя, и обратного клапана. Внешне конструкция выглядит как два соединенных перпендикулярно цилиндра разного диаметра.

Цилиндр большего размера содержит в себе обратный клапан, который состоит из трех элементов: седла, пружины и тарелки. Резьба, на этой части устройства, позволит прикрутить его к патрубку бойлера.

Маленький же цилиндр сконструирован аналогично большому, лишь пружина в его составе намного жестче.

Характеристики и виды

Предохранительные клапаны для бойлера подразделяются на следующие мощности:

  • для бойлеров до 50 литров;
  • для бойлеров до 200 литров;
  • для бойлеров свыше 200 литров.

Чем больше мощность предохранительного устройства, тем выше его стоимость, а соответственно тем он больше по размерам и надежнее будет регулировать давление. В случае с предохранителями не стоит экономить, лучше выбрать вариант дороже и надежней. Намного проще выделить деньги на качественный прибор, нежели впоследствии тратить большую сумму на ремонт квартиры.

Модели разделяют и по принципу работы, они бывают:

  • прямые;
  • откидные.

Первый вариант оборудован дисковой заслонкой, перемещающейся вертикально. У откидного же клапана заслонка расположена над седлом, и регулировка осуществляется ее открытием под действием давления.

Предохранительный клапан по типу конструкции и принципу работы может быть:

  • прямой;
  • непрямой;
  • пропорциональный.

Рабочее давление для них определяет производитель, и основная масса выпускается с максимальным пределом регулировки до 25 бар. Но изготавливают и образцы намного более мощные. С температурным режимом работы от 0  до +250С⁰.

При выборе клапана необходимо учитывать, что они имеют различную резьбу и ее диаметр. Тип резьбы, ее шаг, определяется при производстве, диаметр же в основном стандартный: 10-30 мм. Иногда его обозначают в дюймах.

Монтаж предохранительного клапана

Соблюдая правильную технологию монтажа, можно быть уверенными в стабильной работе предохранительного клапана. Очень часто производители бойлеров оборудуют свои устройства клапанами регулировки в процессе сборки. Но иногда покупателю предстоит самому решить, какой именно предохранительный клапан выбрать и как его установить на бойлер. Есть некоторые нюансы, например, водонагреватель Термекс может быть оборудован  клапаном только посредством переходников определенного диаметра.

Но существуют общие правила установки и регулировки предохранительного клапана для бойлера:

  1. Перед началом установки определите направление движения воды в клапане (оно указано на корпусе стрелкой).
  2. Монтаж узла производится в запитывающую трубу.
  3. Установка производится на участок между водонагревателем и запорным краном.
  4. Герметизируйте резьбовые соединения фум-лентой или льном.
  5. Закручивайте соединения без излишних усилий, но в то же время, достаточно плотно, чтобы избежать протечек.

После того, как работы по установке предохранительного клапана для бойлера выполнены, нужно подать воду, и проверить все соединения на наличие протечек. Если соединения пропускают воду, произведите регулировку – затяните их сильнее. Если и это не принесло результата, нужно демонтировать предохранительное устройство и еще лучше герметизировать резьбовое соединение новым слоем подмотки.

Чтобы проверить, работает ли клапан, достаточно просто открыть сливное отверстие. Если вода бежит, значит все в порядке. Но некоторые производители, например предохранительный клапан для бойлеров Gorenje, производят свои устройства немного другой конструкции. Поэтому проверять способность регулировки давления нужно по инструкции завода изготовителя.

Неисправности клапан и его регулировка

С предохранительным устройством может случиться лишь две вещи: либо из него не течет вода, либо наоборот, капает очень сильно.

Чтобы понимать принцип работы предохранительного клапана уточним, что в норме при нагреве воды, производится регулировка давления, и вода стравливается. Это может происходить, и когда бойлер выключен, то есть не нагревает воду. Это происходит потому, что предел срабатывания предохранительного устройства ниже давления воды в водопроводе, то есть, если прибор выдерживает 6 бар, а водопровод подает воду под давлением 7 бар. Если стравливание воды по этой причине происходит часто, то можно оборудовать систему водоснабжения специальным редуктором. Удобнее будет установить его сразу на входе воды в квартиру или дом. Но можно выбрать небольшую модель и поставить непосредственно перед бойлером, для регулировки давления в нем.

Внимание! При выборе предохранительного клапана помните об этой их особенности, и лучше выбрать более мощный клапан.

Проверить исправность клапана можно еще одним способом. Выключив бойлер нужно несколько раз поднять и опустить рычажок аварийного сброса давления. Вода перестанет капать с предохранительного клапана  бойлера, и закапает снова, когда начнется нагрев.

Если вода продолжит течь из предохранительного клапана для бойлера, то это может указывать на засор устройства. Разборную модель нужно снять, прочистить и поставить на место. Неразборный же вариант можно только заменить.

Конечно, постоянное капание воды малоприятное зрелище, но это не опасно. Но если при повышении давления в патрубках наоборот не появляется вода, значит, скорее всего, засорился штуцер вывода или сам предохранительный клапан. Нужно прочистить их, или заменить, если это не помогло.

Заключение

Решив самостоятельно выбрать и установить предохранительный клапан для бойлера, подойдите к этому со всей ответственностью, определите необходимые параметры устройства и осуществляйте монтаж и регулировку точно в соответствии с инструкцией. Если вы сомневаетесь в своих силах, доверьте эту работу профессионалам.

По какой схеме выполняется подключение бойлера, узнаем в следующем видео

Предохранительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3—4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

  • не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
  • защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
  • предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
  • не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Рекомендации по выбору

Обычно электрические водонагреватели комплектуются предохранительными клапанами. Но нередки ситуации, когда требуется отдельная покупка и установка клапана, в том числе и для бойлера косвенного нагрева.

Главным критерием, по которому осуществляется выбор устройства, является максимально допустимое рабочее давление водонагревателя. Его значение можно отыскать среди технических характеристик, указанных в паспорте изделия.

Важно. При выборе клапана нельзя ориентироваться на давление в водопроводной сети, оно может колебаться в очень широком диапазоне. За основу нужно принимать только паспортные данные бойлера.

На современном рынке различные производители предлагают клапаны с давлением срабатывания от 6 до 10 Бар, при этом шаг настроек составляет 0.5 Бар. Чтобы уж совсем перестраховаться, можно подобрать предохранительный элемент, чье давление срабатывания на 0. 5 Бар ниже максимально допустимого, прописанного в документации водонагревателя.

В этом отношении выбор предохранительного клапана для бойлера косвенного нагрева ничем не отличается от подбора устройства для обычного электрического водонагревателя, ведь физические принципы расширения жидкости везде действуют одинаково. Единственное, что можно посоветовать – это приобрести для косвенного нагревателя клапан с возможностью регулирования критического давления. Но такие изделия стоят дорого, а их применение не всегда целесообразно.

Важно. Не перепутайте клапан для ГВС с похожим устройством для отопления. Последние рассчитаны на более низкое давление и не предназначены для постоянного сброса воды.

Советы по монтажу

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все рекомендации по монтажу. Проверку работоспособности клапана и его обслуживание стоит производить вместе с промывкой бака, а при необходимости вовремя его менять.

Про ПОДРЫВной клапан водонагревателя — Фотоблог находкинского сантехника (моб.799-100)

Бродя по закоулкам Шамбалы, наткнулся на классный сайт украинского коллеги. С удовольствием и благодарностью перепечатываю оттуда очень ценные сведения про невозвратно-подрывной клапан для водонагревателя.

Зачем нужен предохранительный клапан

Приветствую всех на сайте santeh.ks.ua

У многих владельцев накопительных водонагревателей часто возникают вопросы связанные с работой предохранительного или защитного клапана, стоящего на входе. В меру своих возможностей попытаюсь на них ответить.

Для чего нужен предохранительный клапан на бойлере

Предохранительный или защитный клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды. (Точнее сказать, внутренне содержимое подрывника, а не оболочка клапана как тут). Из школьного курса физики всем известно, что вода при нагревании расширяется. При нагреве воды до 80-90 градусов её объём увеличивается примерно на три процента. То есть в пятидесятилитровом бойлере должно куда то деться 1,5 литра воды. Для сброса этого лишнего объёма и предназначен предохранительный клапан.

РУКОВОДСТВО

пользователя к электрическому водонагревателю Ariston

4.2 Подключение к водопроводу

• Вверните предохранительный клапан (A), который входит в комплект поставки водонагревателя, во входной патрубок водонагревателя, обозначенный синим цветом (см. рис. 7).
• Подсоедините магистраль холодной воды (B) к нижнему патрубку предохранительного клапана.
• Подсоедините сливную трубу (C) к дренажному патрубку предохранительного клапана. Свободный конец сливной трубы должен сообщаться с атмосферой. Сливная труба должна располагаться с уклоном вниз, запрещается направлять ее на пользователя.
• Подсоедините линию горячей воды (D) к выходному патрубку водонагревателя, отмеченному красным цветом.
• Подводящий и отводящий патрубки должны быть рассчитаны на давление воды порядка 0,6 МПа и температуру 95 °С.
• Чтобы не повредить предохранительный клапан, не вворачивайте его в водонагреватель слишком сильно.

• Если давление в сети водоснабжения близко к давлению срабатывания предохранительного клапана, установите на линии подвода воды редуктор уменьшения давления на удалении от водонагревателя.
• Если в магистрали подвода холодной воды установлен кран, он должен быть постоянно открыт.
• При нормальной работе водонагревателя во время нагрева из дренажного патрубка предохранительного клапана может капать вода, это означает, что из устройства стравливается давление.

7. Моменты, требующие внимания

8. При давлении воды, превышающем 6 бар, на сливном отверстии предохранительного клапана могут появиться капли воды или возникнуть течь.
• Редкое появление капель воды на сливном отверстии предохранительного клапана означает нормальную работу нагревателя.
• Частое появление капель воды на сливном отверстии предохранительного клапана означает, что давление воды превышает норму. В этом случае на трубе подвода холодной воды необходимо установить редуктор для уменьшения давления, который должен располагаться на максимально удаленном расстоянии от нагревателя.
• Для отвода образующихся капель воды, может быть использована отводящая трубка, конец которой должен быть направлен вниз и не быть закрытым.

Почему капает вода из клапана бойлера

Для того что бы ответить на этот вопрос нужно понять принцип работы предохранительного клапана.

Клапан для бойлера состоит из нескольких частей. Первая часть, это обратный клапан. Вторая часть, это подрывной клапан. Допустим, бойлер наполняется холодной водой с давлением 4-5 кг. Наполнили, закрыли краны, давление выровнялось и стало одинаковым что в водопроводе, что в бойлере. Включился ТЭН и вода начала нагреваться и соответственно расширяться. Та часть предохранительного клапана, которая выполняет функции обратного, не даёт выдавливаться лишней воде в домовую систему холодной воды. В это время вступает в действие предохранительная часть клапана. На рисунке она обозначена красной стрелкой. В принципе это обычная подпружиненная заглушка. Пружина на ней настроена таким образом, что сжиматься начинает при давлении более 7 кг. Увеличилось давление внутри бойлера, начало капать с клапана. Капать также будет если в Вашей водопроводной сети давление выше семи килограмм. В этом случае необходима установка редуктора.

Как устроен предохранительный клапан

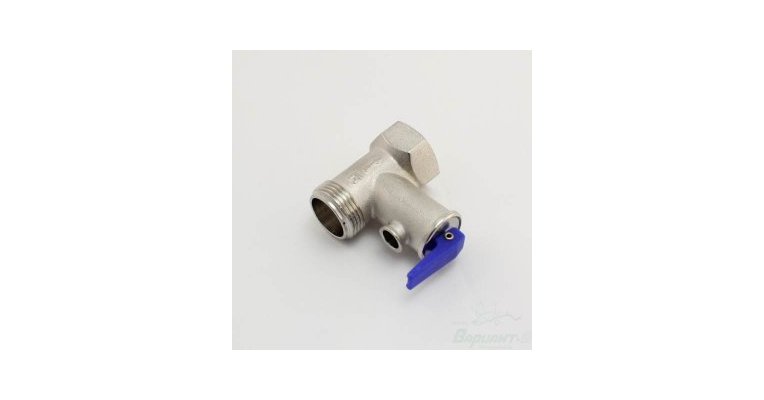

Итак, берём обычный клапан от обычного бойлера.

Ручка для принудительного сброса давления есть не на всех клапанах. Какой-то особой роли в работе клапана она не играет. Так, периодически, раз в полгода открыть-закрыть для проверки работоспособности.

Разберёмся подробнее, что же находится внутри. А внутри находятся 3 (три) самостоятельно работающих клапана.

1. Сам предохранительный клапан

2. Обратный клапан

3. Перепускной клапан

Предохранительный или подрывной клапан

Его назначение — предотвратить аварию. Предохранительный клапан состоит из металлического штока с заглушкой на конце (1), мощной пружины (2) и штуцера для сброса воды (3).

Как он работает? Да просто.

Допустим, на нашем клапане написано 6 бар. При нагреве вода внутри бойлера начинает расширяться. Так как деваться ей некуда, начинает расти давление внутри бака. Как только давление вырастет до 6 бар, шток сожмёт пружину и лишняя вода вытечет через штуцер. В реальности всё это происходит плавно и вода через штуцер просто выкапывает.

Обратный клапан

В бойлер воду пропускает, обратно нет. Состоит из резиновой заглушки (1), пластикового штока (2) и пружины (3). Пружина в обратном клапане, в отличии от предохранительного, слабая. Ей нужно только зафиксировать заглушку на седле клапана.

Не надо ждать от этого клапана такой же чёткой работы, как на водопроводных обратных клапанах. Перед ним не стоит задача удерживать обратный поток под давлением. Он защищает бойлер от несанкционированного вытекания воды. Проще говоря, чтобы с него не ушла вода в случае аварии или отсутствия воды в подающей магистрали. Иногда в комплекте к титанам идут подрывники без невозвратника.

Перепускной клапан

Неприметный и очень важный клапан. Перепускной клапан, это шток обратного клапана (1) с небольшой пружиной (2). Открывается в обратную сторону от обратного клапана. Звучит абсурдно, но это так.

Попробуем разобраться, что же в нём такого важного. Есть предохранительный клапан. Его задача — сбросить давление выше 6 бар.

А что происходит с баком бойлера до 6 бар? Вода нагревается, расширяется. Давление растёт, пусть не критично: 4 — 4,5 — 5 — 5,5 бар. Бойлер не резиновый мячик и бак у него сварен из листовой стали, а не из танковой брони. Естественно происходит деформация. Бак пытается раздуться. Появляются микротрещины на эмали и сварочных швах. Вот бы это лишнее давление куда-нибудь сдуть при случае.

И тут на помощь приходит перепускной клапан. Как он работает? Квартира. Бойлер греет. Давление в нём растёт. Включаете стиральную машину. Она начинает набирать воду. Давление воды в трубах немного падает, перепускной клапан видит это, открывается и сбрасывает лишнее давление с бойлера в магистраль. Давление в баке выравнивается до водопроводного. Бойлер продолжает греть дальше. Не обязательно стиралка, это может быть бачок унитаза или любой кран.

Сбросной клапан вверх ногами

На небольших, как правило, кухонных водонагревателях штуцера подключения часто смотрят вверх. И если обычный клапан установить прямо на штуцер, носик тоже будет смотреть вверх. При этом вода будет подкапывать на корпус бойлера из-под штока ручки. А вот такая конструкция может уберечь от подтекания «за шиворот» титана.

Но обычно такого эксклюзива нет под рукой. И приходится устанавливать на входе в титан изогнутую трубку (или шланг), на конце которой уже крепится подрывник носиком вниз. Или ставить сбросник боком.

Почему не капает вода из предохранительного клапана

Этому может быть несколько причин.

  1. Низкая температура нагрева. Некоторые владельцы водонагревателей, пытаясь сэкономить на электричестве, устанавливают температуру нагрева воды в районе 40 градусов. Чтобы пользоваться горячей водой без подмеса холодной. Вместе с экономией получают бойлер, кишащий всякими бактериями. Подробней об этом написано в статье «Когда чистить бойлер».
  2. Неисправность клапана. Клапан может забиться грязью и накипью. Или изначально может быть неисправным. Визуально это проконтролировать невозможно.
  3. Утечка горячей воды через неисправный смеситель.

Можно ли предохранительный клапан заменить обратным

Частенько приходится наблюдать картину.

Установка обратного клапана вместо предохранительного недопустима. В этом случае бак бойлера работает как воздушный шарик. А представьте, что произойдёт, если выйдет из строя реле температуры. ТЭН начнёт нагревать воду до кипения. Давление внутри бака начнёт увеличиваться. При повышении давления до 10 атм. температура кипения воды будет около 180 градусов. Выше – больше. Допустим, ТЭН нагрел воду до 150 градусов. Бак с честью выдержал возросшее давление. И в этот момент кто-то открывает кран горячей воды или лопается шланг смесителя. Резко падает давление внутри бака. Температура кипения воды снижается до 100 градусов. Но нагрета она была до 150. Происходит мгновенное вскипание, выделение громадного количества водяного пара, резкое повышение давления и небольшой ядерный взрыв в отдельно взятой квартире. Примеры ниже на видео.

Подобная ситуация может произойти и с неисправным предохранительным клапаном.

Как проверить предохранительный клапан

В домашних условиях проверка предохранительного клапана проходит по принципу – капает, не капает. Отодвигаем собачку-флажок и наблюдаем капельки из носика. Включили температуру нагрева на максимум и ждём капель. Существует практика периодической замены клапанов на новые, с обязательным контролем их работоспособности после установки.

Итог

Клапан, несмотря на свои размеры, является важнейшим элементом безопасности. Длительная работоспособность Вашего водонагревателя, здоровье Ваших близких зависят от этого небольшого латунного устройства.

Удачи Вам в делах! Буду очень признателен за ссылку в социальных сетях.

Источник santeh.ks.ua



Еще несколько фото/видео о взрывах водонагревателей.

Опубликовано 24 февраля 2016 г.
В Чукотском автономном округе проводится доследственная проверка по факту взрыва электрического водонагревателя в жилом доме

По предварительным данным следствия, взрыв произошел в квартире на верхнем этаже трехэтажного жилого дома из-за перегрева электрического водонагревателя у которого вышел из строя датчик терморегулятора. В результате взрыва произошло обрушение бетонной панели крыши-перекрытия и частично лестничного марша между вторым и третьим этажами подъезда. Одна пострадавшая женщина доставлена в больницу с подозрением на сотрясение головного мозга и ушибами грудной клетки и ноги. Степень тяжести вреда здоровью устанавливается.

Опубликовано: 3 нояб. 2015 г.

Жители одной из пятиэтажек Караганды оказались в сложной ситуации. В квартире на втором этаже взорвался электрический водонагреватель. Хлопок был таким мощным, что разрушились межкомнатные перегородки и стена в соседнюю квартиру. Теперь люди говорят, что вся конструкция просела, и опасаются жить в этом доме.

Опубликовано: 26 авг. 2015 г.


В Слюдянке в квартире взорвался водонагреватель.

Опубликовано 17-е июля 2013 г.
Республика САХА (Якутия), г. Алдан.

Взрыв водонагревателя произошёл в 5:45 когда все люди спали. К счастью никто не пострадал. Стена перед кроватью упала в угол комнаты не затронув людей. Последствия напоминают взрыв гранаты или газового баллона но никак не ассоциируются со взрывом водонагревателя. Взрыв был такой силы, что пластиковое окно находящееся напротив ванной комнаты выбросило на 10 метров. Пострадали соседи. У них разрушены и смещены несущие стены. Пострадало так же окно в квартире соседнего дома. Оно было разбито летящими осколками и предметами Водонагреватель был фирмы «POLARIS» или «ARISTON». Причина взрыва не ясна.

Опубликовано 18 Окт 2012 г.

В ночь на 17 октября 2012 г. на пульт дежурной части МЧС поступило экстренное сообщение о взрыве в Аргаяшской школе №2. Сразу же на место выехали пожарные, скорая помощь, энергетики. Выяснилось, что в школьной столовой взорвался водонагреватель.

Загружено 23 Сен 2011 г.

Жителей одного из домов в поселке Большая картель Комсомольского района сегодня разбудил мощный хлопок. Предположительно взорвался водонагреватель.

Загружено 11 Авг 2011 г.

В среду в детском саду в Забайкальском крае произошел взрыв. Как сообщил Следственный комитет РФ, по предварительным данным, он мог случиться из-за неисправности водонагревателя.
Последствия взрыва бытового водонагревателя.

Устройство и принцип работы предохранительного клапана водонагревателя

Работа предохранительного клапана водонагревателя заключается в том, чтобы выводить наружу избыток жидкости. Данная запчасть внешне имеет сходство с сантехническим тройником. Трубопроводная арматура с запорным механизмом необходима для защиты бойлера от поломок при образовании сильного давления. Сброс лишней воды происходит автоматически. Клапаны для водонагревателей позволяют избежать аварийных ситуаций и критичных повреждений техники.

Предохранительный клапан бойлера

Предохранительный клапан препятствует обратному попаданию нагретой жидкости в водопроводную систему. При этом предотвращает образование избыточного давления в накопительном баке при отсутствии забора кипятка

Принцип работы предохранительного клапана

Основной принцип работы клапана водонагревателя достаточно прост. Запирающий механизм, расположен в том месте, где выполняется подача жидкости. Он направляет ее только в одну сторону – в накопительную емкость бойлера. Когда уровень воды в баке снижается, заслонка открывается, и бак снова наполняется.

Когда клапан закрыт, на него воздействует давление жидкости в водонагревателе. Одновременно, с другой стороны, где расположены пружины или задатчик, также есть сила, которая и препятствует открытию заслонки. Клапан стиральной машины, в отличие от запчасти для бойлера, является электромагнитным и запускается по команде оборудования. Здесь же активация приспособления зависит от изменения термических и физических показателей:

  • При превышении силы давления воды над мощностью пружины заслонки, запорный элемент открывается и выполняется сброс лишней воды.
  • Когда снижается давление рабочей среды, отсек вновь становится закрытым, тем самым прекращая слив жидкости.

Бесперебойная работа обратного клапана водонагревателя обеспечит безопасность функционирования водогрея – деталь сработает даже в том случае, если не отреагировали другие системы аварийной блокировки.

При образовании избыточного давления возможно небольшое протекание воды

Используя задатчик можно регулировать настройки предохранительного клапана, учитывая объем бака бойлера и наиболее востребованную температуру воды

Конструкция обратного клапана

Принцип работы предохранительного клапана для водонагревателя обусловил простоту его конструкции. Он состоит из пары деталей с единой полостью:

  • Цилиндр большего размера является основной частью обратного клапана. Он оснащен тарельчатой заслонкой, зажимаемой пружиной. Требуется этот элемент для беспрепятственного передвижения жидкости в одном направлении. С каждой стороны устройства есть резьба для подключения к трубопроводной системе.
  • Цилиндр меньшего диаметра перпендикулярен большему. Несмотря на то, что наружная его сторона заглушена, в нем расположен патрубок слива. Тарельчатый клапан, находящийся в корпусе, пускает воду в обратную сторону.

Чтобы проверить, работает ли заслонка, поверните ручку (сторона открывания указана в инструкции к водонагревателю). После этого из слива должна потечь вода. Чтобы вовремя обнаружить неисправность элемента такие проверки необходимо проводить систематически.

Устройство предохранительного (обратного) клапана водонагревателя

Зачем нужен обратный клапан на водонагреватель

Если вы сомневаетесь, зачем устанавливать клапан на водонагревателе обратите внимание на следующее:

  • Заслонка предотвратит утечку горячей жидкости обратно в трубы, если давление в системе будет ниже, чем в бойлере.
  • Клапан защищает водогрей от последствий перепадов напряжения сети, и возникновения гидравлических ударов.
  • Устройство поддерживает температурно-барический баланс.

Кроме того, понять, зачем нужен обратный клапан на водонагреватель можно рассмотрев несколько ситуаций, когда он неисправен или не установлен:

  • Под образовавшимся давлением кипяток начнет уходить обратно в трубы. Емкость останется пустой. Терморегулятор при этом функционирует исправно, а нагревательный элемент будет греть воздух. Расход электроэнергии будет очень высоким.
  • Когда давление превысит напор поступающей жидкости, вода снова будет возвращаться в систему, при этом она может вытекать не только из крана, но и из сливного бачка унитаза.

Принцип работы обратного клапана на бойлере очень прост, но при этом он позволяет предотвратить достаточно большое число поломок и неисправностей.

Клапан может засориться ржавчиной и накипью, чтобы этого не случилось, на подающую трубу устанавливают фильтр

При наличии рычага на корпусе обратного клапана, воду сливать можно в любое время, самостоятельно. При этом не понадобятся дополнительные приспособления

Отвечая на вопрос, зачем клапан на бойлере можно сказать, что эта деталь необходима для правильного и безопасного функционирования оборудования. Она не только обеспечивает нужный уровень наполнения емкости, но и предотвращает критичный износ большинства рабочих узлов.

Если вам для установки или замены необходим клапан для посудомоечной машины, стиралки или водогрейки, обращайтесь к специалистам компании Ter-Market. Звоните, мы подберем оптимальный вариант деталей для вашей техники и ответим на все интересующие вас вопросы!

Что такое терморегулирующий или предохранительный клапан давления?

Мы стремимся к технологическим достижениям наших блестящих моделей Sub-Zeros и Viking, но когда вы в последний раз слышали, как кто-то восторженно отзывается о современных функциях их нового водонагревателя. Водонагреватели часто воспринимаются как должное, и они не обладают «фактором шикарности», характерным для других бытовых приборов, но их характеристики по-своему привлекательны.

У них есть широкий спектр причудливых новых встроенных функций, но звездный биллинг относится к функции безопасности, которая защищает наши дома и семьи 24/7; предохранительный клапан температуры и давления или клапан TPR.

В этом блоге подробно рассматриваются клапаны TPR, в том числе, что такое клапаны TPR, что они делают, как их проверять, а также пошаговые инструкции по их замене.

Что такое терморегулирующий или предохранительный клапан давления?

Клапан TPR — это специальный предохранительный клапан, который отвечает за то, чтобы в резервуаре для горячей воды с клапаном сброса давления и температуры оставались заданные пределы температуры и давления.

Он расположен сверху или сбоку рядом с верхней частью водонагревателя.Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана прямо вниз к нижней части водонагревателя.

Для чего нужен клапан TPR?

Водонагреватели могут начать трястись, как и пар вашей одежды, и выделяемая влажность превышает нормальную. Пар увеличивает давление внутри водонагревателя, что приводит к его нестабильности. Водонагреватели могут начать дрожать, как и ваша стиральная машина, когда она перегружена или разбалансирована.Здесь в игру вступает клапан TPR. Когда что-то идет не так, клапан автоматически открывается, чтобы сбросить избыточное давление через нагнетательную линию.

Если в вашем водонагревателе нет клапана TPR или если клапан TPR перестает работать должным образом, ваш водонагреватель может буквально взорваться и поставить под угрозу безопасность вашей семьи и дома.

Это маленькое устройство жизненно важно для общей безопасности вашего водонагревателя, вашего дома и вашей семьи, и его необходимо проверять, осматривать, обслуживать и / или заменять, чтобы предотвратить перегрев и чрезмерное давление.

Как проверить клапан TPR

Осмотр клапана TPR перед его заменой может сэкономить ваше время, деньги и сэкономить массу времени.

  • Возможно, предохранительный клапан водонагревателя установлен неправильно. Чтобы это выяснить, вам нужно будет открыть его несколько раз, чтобы сдуть воду. Вода смоет осадок и препятствия.
  • Перед тем, как это сделать, вам нужно охладить воду. Отключите питание резервуара с горячей водой.Для электрического бака для горячей воды можно отключить выключатель. На газовом резервуаре для горячей воды вам нужно будет повернуть газовый клапан в положение «Пилот» или «Выкл». Налейте горячую воду в раковину или ванну. Когда вода станет теплой и не опасной, можно остановиться.
  • Возьмите ведро, чтобы собрать воду из клапана. Когда вы сбрасываете давление, вы должны держать ведро под выпускным отверстием. Клапан не поворачивается; вместо этого вы поднимаете его, чтобы открыть. Откройте клапан на несколько секунд, а затем закройте его. Сделайте это несколько раз.
  • Снова включите электричество или газ и дайте воде нагреться. Проверьте, работает ли предохранительный клапан температуры и давления. Если он держится — отлично, если нет, вам нужно заменить клапан.
  • Для замены клапана TPR сначала купите новый клапан. Различные водонагреватели имеют разные номиналы давления и температуры клапана TPR. Стандартные значения — 150 фунтов на квадратный дюйм и 210 градусов для температуры. На клапане должна быть небольшая табличка, на которой будут указаны правильные значения, но вы возьмете с собой старый клапан TPR, чтобы убедиться, что цифры совпадают.Клапаны TPR легко доступны в большинстве магазинов бытовой техники и в магазинах товаров для дома Big Box и стоят от 18 до 40 долларов.
    Чтобы заменить клапан TPR, вам необходимо частично слить воду из резервуара для нагрева воды. Если это электрический водонагреватель, выключите прерыватель и поверните ручку в положение пилота, если это газ. Вода, выходящая непосредственно из вашего водонагревателя, будет очень горячей, поэтому запускайте водопроводный кран для горячей воды, пока вода не станет чуть теплой.
  • Перекройте впускной клапан холодной воды и подсоедините повседневный садовый шланг к сливному клапану на дне бака. Это может привести к беспорядку, поэтому проведите шланг к сливу или к ближайшей ванне.
  • Уровень воды в водонагревателе должен быть ниже уровня вашего клапана TPR, и нет надежного способа определить, какой уровень воды в резервуаре. Хорошее практическое правило — сливать воду из бака за то же время, которое требуется для наполнения ванны. Если вы ослабите клапан TPR и непроизвольно промокнет, вам нужно слить еще немного.
  • Клапаны

  • TPR рассчитаны на то, чтобы выдерживать постоянное давление в течение необычайно долгого времени и жестко закреплены на месте.Чтобы удалить его, вам понадобится трубный ключ, терпение и большое количество смазки для локтей. Если к клапану TPR прикреплена выпускная трубка из ПВХ, снимите ее, прежде чем пытаться снять клапан. Трубку можно очистить и повторно использовать с новым клапаном TPR.
  • Снимите старый клапан TPR с помощью трубного ключа плавным, но сильным движением. Резкие рывки или рывки под неправильным углом могут повредить ваш танк. На это может потребоваться время и терпение, но это поможет.
  • После снятия тщательно очистите от грязи, мусора и остатков налипания внутри и вокруг отверстия.Горячая вода и мыло должны помочь, но не бойтесь использовать что-нибудь посильнее, если это необходимо, чтобы получить чистую поверхность для хорошей подгонки. Ваш старый клапан TPR никому не нужен, поэтому выбросьте его в мусорный бак.
  • Сантехники наклеивают тефлоновую ленту или водопроводную смазку на резьбу нового клапана TPR. Осторожно ввинтите новый клапан в отверстие и затяните его трубным ключом.
  • Установите на место выпускную трубку из ПВХ, которую вы сняли и тщательно очистили на шаге 5. Убедитесь, что выпускная трубка полностью высохла.Добавьте немного тефлоновой ленты или небольшое количество водопроводной смазки к выпускной трубке и прикрепите ее так, чтобы она была обращена вниз.
  • Отсоедините садовый шланг, который вы прикрепили к сливному клапану на шаге 3 выше. Включите воду снова, чтобы резервуар снова наполнился. После заполнения бака внимательно осмотрите только что установленный клапан TPR на предмет утечек и убедитесь, что он правильно установлен.
  • Снова включите прерыватель электрических водонагревателей и поверните ручку из положения «пилот в положение включения» для газа.Визуально проверьте, работает ли контрольная лампа на газовых водонагревателях. После повторного нагрева воды повторно проверьте клапан TPR на предмет утечек.

Раздел XIV-511 — Устройства безопасности, La. Admin. Код синица. 51 § XIV-511

Текущий через регистр Vol. 46, No. 11, 20 ноября 2020 г.

Раздел XIV-511 — Устройства безопасности A. Антисифонные и вакуумные предохранительные устройства. Должны быть предусмотрены и установлены антисифонные устройства и устройства сброса вакуума в соответствии со следующим. 1. Должны быть предоставлены средства, приемлемые для сантехников, для предотвращения откачки воды из любого водонагревателя или бака, к которому подключен любой водонагреватель или бак. Для этой цели можно использовать «погружную» трубку для холодной воды с отверстием вверху или вакуумный предохранительный клапан, установленный в линии подачи холодной воды над верхней частью водонагревателя или резервуара. 2. Нагреватели с нижним питанием или резервуары с нижним питанием, подключенные к водонагревателям, должны иметь установленный предохранительный клапан вакуума. Клапан сброса вакуума должен соответствовать соответствующим требованиям ANSI Z21.22 или CSA 4.4M. B. Контроль температуры воды в трубопроводе от безбаковых нагревателей. Температура воды из безбаквальных нагревателей должна быть доведена до 140 ° F (60 ° C), когда она предназначена для домашнего использования. Это положение не отменяет требования о защитных клапанах согласно §623 настоящего Кодекса. C. Предохранительный клапан. Все накопительные водонагреватели, работающие при давлении выше атмосферного, должны быть снабжены утвержденным самозакрывающимся (рычажным) предохранительным клапаном и предохранительным клапаном температуры или их комбинацией, за исключением проточных водонагревателей, не предназначенных для хранения. Такие клапаны должны быть установлены в корпусе бака водонагревателя или могут быть установлены на выходе горячей воды при условии, что термобаллон входит в корпус бака. Клапаны сброса температуры должны быть расположены в резервуаре таким образом, чтобы они приводились в действие водой в верхней одной восьмой обслуживаемого резервуара. Для установок с отдельными резервуарами для хранения указанные клапаны должны быть установлены на резервуаре, и между водонагревателем и резервуаром для хранения не должно быть никаких клапанов. Там не должно быть обратный клапан или запорный клапан между предохранительным клапаном и нагревателем или резервуара, который он обслуживает.Предохранительный клапан не должен использоваться в качестве средства контроля теплового расширения (см. § 623. D настоящего Кодекса). D. Устройство отключения энергии. Все водонагреватели с автоматическим управлением должны быть оборудованы устройством отключения энергии, которое отключит подачу тепловой энергии в резервуар для воды до того, как температура воды в резервуаре превысит 210 ° F (99 ° C). Это устройство отключения используется в дополнение к клапанам сброса температуры и давления. E. Одобрение предохранительного клапана. Клапаны сброса температуры и давления, или их комбинации, или устройства отключения энергии должны иметь маркировку AGA или ASME, с термореактивностью не более 210 ° F (99 ° C) и настройкой давления, не превышающей значений, установленных производителем бака или нагревателя. номинальное рабочее давление.Разгрузочная способность этих двух устройств должна быть равна или превышать подвод тепла к водонагревателю или накопительному резервуару. F. Выпускное отверстие для сброса отходов. Выход клапана давления, температуры или другого предохранительного клапана не должен напрямую подключаться к дренажной системе. G. Нагреватель Более 200 000 БТЕ на входе. Предохранительный клапан должен иметь минимальную номинальную температуру пара по AGA 200000 БТЕ (211000 кДж), должен соответствовать всем требованиям ANSI Z21 к конструкции, испытаниям и установке. 22 или CSA 4.4M, и должен иметь входные и выходные патрубки размером не менее 1 дюйма. Кроме того, предохранительный элемент клапана должен иметь пропускную способность из расчета 1250 британских тепловых единиц (1319 кДж) на каждый галлон в час воды, сбрасываемой при рабочем давлении 30 фунтов на квадратный дюйм (207 кПа) и максимальной температуре 210 ° F ( 99 ° С). Этот рейтинг должен быть сертифицирован производителем клапана. Кроме того, элемент сброса давления клапана должен быть рассчитан на пар под давлением ASME. Как номинальная температура воды, так и номинальное давление пара по ASME для комбинированного клапана температуры и сброса давления должны быть равными или превышать входную мощность в резервуар для горячей воды или водонагреватель. H. Предохранительные поддоны и отходы предохранительного клапана. Предохранительные поддоны и сливной трубопровод предохранительного клапана должны соответствовать следующим требованиям. 1. Когда водонагреватели или резервуары для хранения горячей воды устанавливаются в удаленных местах, например, в помещениях с подвесным потолком или на чердаках, резервуар или водонагреватель должны находиться в оцинкованной стали или другом металлическом поддоне с одинаковой коррозионной стойкостью и толщиной не менее до 0,0276 дюйма (0,7 мм) из оцинкованной листовой стали. а. Исключение. Электрические водонагреватели могут находиться в ударопрочном пластиковом поддоне размером не менее 1/16 дюйма (1.6 мм) толщиной. 2. Безопасные поддоны должны иметь глубину не менее 1 1/2 дюйма (38 мм) и должны быть достаточного размера и формы, чтобы принимать все капли или конденсат из бака или нагревателя. Слив из поддона должен осуществляться по трубе диаметром не менее 1 дюйма (25,4 мм). 3. Слив поддона должен выходить в полный размер и заканчиваться над соответствующим образом расположенным приемником непрямых отходов или сливом в полу или выходить наружу здания и заканчиваться не менее 6 дюймов (152 мм) или более 24 дюймов (610 мм). мм) выше качества отделки (G) . 4. Сброс от предохранительного клапана должен быть полностью отведен по трубопроводу отдельно за пределы здания или в приемник непрямых отходов, чтобы любой сброс не мог вызвать травм или материального ущерба и мог быть легко замечен жителями здания. . Трубопровод сброса предохранительного клапана не должен содержать клапанов или ловушек и должен иметь такой размер и соединение, чтобы капать на выходной конец трубопровода под действием силы тяжести. Когда выпуск предохранительного клапана подводится к внешней стороне здания, он должен заканчиваться на высоте не менее 6 дюймов (152 мм) и не более 24 дюймов (610 мм) выше качества отделки (G) . 5. Нагнетательный трубопровод предохранительного клапана должен быть из материалов, перечисленных в §619 или таблице 511 настоящего Кодекса, или должен быть испытан и рассчитан для такого использования.

ASME A 112.4.1

Таблица 511

Материалы предохранительного клапана

Материал (материалы)

Стандартный

901
901 Предохранительный клапан

La.Админ. Код синица. 51, § XIV-511

Обнародовано Департаментом здравоохранения и больниц, Управление общественного здравоохранения, LR 38: 2828 (ноябрь 2012 г.) ПРИМЕЧАНИЕ ВЛАСТИ ВЛАСТИ: Обнародовано в соответствии с R. S. 40: 4 (A) (7) и Р.С. 40: 5 (2) (3) (7) (9) (16) (17) (20).


Что такое предохранительный клапан водонагревателя и для чего он нужен?

Год за годом водонагреватель играет важную роль в вашем доме. Ваш утренний распорядок не был бы таким же — или почти таким же удобным — без горячей воды.Однако водонагреватели и их компоненты не вечны. Профилактическое обслуживание является ключом к тому, чтобы ваш водонагреватель продолжал безопасно обеспечивать ваш дом горячей водой. В этой статье мы рассмотрим критически важный элемент безопасности вашего водонагревателя — предохранительный клапан водонагревателя.

Мы обсудим, что это такое, для чего он нужен и как обеспечить его работоспособность и защиту как вашего водонагревателя, так и вашего дома.


Посмотрите на свой водонагреватель профессионально.

Если ваш водонагреватель перестал работать, заполните форму, чтобы назначить бесплатную VIP-проверку сантехники здесь, в районе Чикаго. Наши сантехники доступны 24/7, чтобы помочь вам и вашему дому!


Что такое предохранительный клапан водонагревателя?

Название на самом деле буквальное. Это клапан, который сбрасывает избыточное давление в баке водонагревателя. Таким образом можно предотвратить повышение давления, которое может привести к взрыву резервуара и затоплению вашего дома.Это необычный, но необходимый механизм безопасности для вашего водонагревателя.

Что приводит к избыточному давлению в баллоне?

По мере того, как водонагреватель нагревает воду в баке, вода расширяется и образуется пар. Чем больше тепло, тем больше происходит расширение. Это расширение оказывает давление на внешние стенки резервуара, но этого следовало ожидать. Некоторая степень избыточного давления уходит через водяные трубы, подключенные к водонагревателю. В противном случае срабатывает предохранительный клапан.Выпуская часть горячей воды и воздуха, клапан снижает давление до безопасного уровня.

Для справки, нормальное давление воды внутри бака водонагревателя составляет 50-100 фунтов на квадратный дюйм.

Что может пойти не так?

Если клапан сброса давления не открывается, давление может продолжать расти внутри резервуара после потолка в 100 фунтов на квадратный дюйм. Бак из тяжелого металла может выдерживать сильное повышение давления, но в конечном итоге у него есть свои ограничения. Результат может быть взрывоопасным, так как резервуар прогибается, и горячая вода заливается наружу.

Если в вашем водонагревателе установлен аварийный запорный клапан, разрыв будет обнаружен, и подача воды автоматически отключится. В противном случае вы потенциально видите затопленный дом со значительным и дорогостоящим ущербом от воды.

Итак, что вызывает отказ предохранительного клапана? Во многих случаях клапан застревает или замерзает из-за накопления ржавчины и коррозии внутри резервуара. Или клапан заклинивает из-за того, что ранее он выпускал горячую воду.

Сломанный клапан — это то, что следует исправить сразу, но — если вы не осматриваете свой водонагреватель на регулярной основе — это может не быть чем-то, что большинство домовладельцев замечает. Вот почему так важно регулярное тестирование и техническое обслуживание.

Проверка клапана

Мы рекомендуем домовладельцам здесь, в Чикаго, проверять свои предохранительные клапаны, когда они дважды в год промывают свой водонагреватель. Объединение задач по техническому обслуживанию водонагревателя имеет смысл, так как каждая из этих задач занимает около 10 минут.

Начните с размещения большого ведра под клапаном. Во время этого процесса вы собираетесь выпустить немного горячей воды, поэтому убедитесь, что вы носите безопасную одежду, чтобы снизить риск ожога. Удалите дренажную трубу, прикрепленную к клапану давления.

Затем осторожно поднимите переключатель клапана, чтобы горячая вода начала выходить из клапана в ведро. В рамках этого теста не нажимайте переключатель полностью вверх.

Вот полезное подробное руководство из журнала Family Handyman о том, как промывать и опорожнять водонагреватель.


Вот как проверить предохранительный клапан водонагревателя.

Посмотрите видео ниже, чтобы получить пошаговое руководство по тестированию предохранительного клапана водонагревателя. Если в какой-либо момент вы почувствуете себя некомфортно, свяжитесь с нами, и мы отправим сантехника, который поможет вам.


Пока вода и воздух выходят из водонагревателя во время этого теста, предохранительный клапан вашего водонагревателя работает должным образом. С другой стороны, если вы переместили переключатель вверх и не видите никакого освобождения, это может указывать на проблему с клапаном.

Вам следует немедленно позвонить в нашу сантехническую бригаду King для обслуживания, чтобы мы могли диагностировать проблему и при необходимости заменить клапан.

Как давление воды влияет на ваш дом?

Знаете ли вы, что большинство людей используют от 80 до 100 галлонов воды каждый день? От использования туалета и душа до приготовления пищи и уборки — потребление воды является важной частью вашего повседневного домашнего распорядка. Вот лишь несколько ежедневных задач, которые большинство домовладельцев выполняют, не задумываясь, и соответствующее количество воды, необходимое для их выполнения:

  • Смыв унитаза: 1-3 галлона на смыв
  • Принятие душа: 17 галлонов на душ (Средний душ 8 минут)
  • Посудомоечная машина: 4-6 галлонов на цикл
  • Стиральная машина: 5-30 галлонов на цикл, в зависимости от эффективности вашей машины

Это не учитывает стирку вашей руками, принимая ванну или поливая газон.Ваше потребление воды также может резко возрасти летом, когда вы пьете больше воды или охлаждаетесь в спринклерах.

Принимая все это во внимание, очень важно, чтобы ваши системы водоснабжения работали на полную мощность. Ваш водонагреватель подает горячую воду в ваш дом, и давление воды должно быть достаточным для работы ваших приборов и для комфортного принятия душа.

Для бесперебойной работы всех ваших повседневных задач особенно важен напор воды. Представьте, что напора воды недостаточно, чтобы смыть воду в туалете или принять душ.Есть и другие последствия слишком высокого давления воды.

Чтобы профессионал проверил и отрегулировал давление воды, позвоните в команду King Heating, Cooling, & Plumbing в Чикаго, штат Иллинойс. Мы являемся экспертами по всем домашним системам и можем убедиться, что ваш дом загружен на 100%.

Низкое давление воды

На работе был долгий рабочий день, и вы хотите вернуться домой, принять горячий душ и расслабиться с семьей. Вы включаете душ, чтобы увидеть небольшую струйку воды или капель, выходящую из насадки для душа.Даже когда вы поворачиваете ручку душа на полную мощность, капает лишь небольшое количество воды. В чем проблема?

Скорее всего, давление воды слишком низкое. Это может быть досадной неудачей для многих домовладельцев, которые зависят от высокого давления воды при принятии душа, уборки, готовки и т. Д. Как правильно принять душ или вымыть руки, когда из крана выходит всего несколько капель?

Высокое давление воды

На противоположной стороне диапазона давления воды высокое давление воды может представлять опасность для вас и вашей семьи внутри дома. Когда давление воды слишком велико, трубы могут быть повреждены, и системы могут перегрузить себя, чтобы доставить эту воду к вам. Это похоже на сказку о Златовласке и трех медведях: вам не нужно слишком низкое или слишком высокое давление воды — вы хотите, чтобы оно было правильным.

Низкое давление воды обычно доставляет неудобства домовладельцам и не представляет серьезной проблемы. С другой стороны, высокое давление воды может повредить арматуру, уплотнения, соединения и многое другое. Слишком высокое давление воды также может привести к потере большого количества воды в доме, в результате чего вам придется платить за коммунальные услуги в конце месяца.

Если ваш водонагреватель нуждается в обслуживании или ремонте, не стесняйтесь звонить нам для бесплатной VIP-проверки сантехники здесь, в районе Чикаго. Мы также обслуживаем Северо-Западную Индиану!

Как добиться комфортного давления воды

Поскольку вода поступает из муниципальной системы водоснабжения в ваш дом, бытовая вода обычно находится в диапазоне от 40 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Все, что выше или ниже этого диапазона, может считаться слишком низким или слишком высоким. Некоторые эксперты скажут, что любой уровень давления выше 60 фунтов на квадратный дюйм слишком высок для вашего дома.Лучше всего поговорить с профессиональным сантехником, чтобы проверить давление воды и узнать больше о том, какой уровень подходит для вашего дома. На ваш диапазон PSI могут влиять высота над уровнем моря, размер дома, потребности в воде, возраст вашего дома и другие факторы.

Если вы какое-то время не проверяли уровень давления воды, возможно, пришло время позвонить в King для бесплатной VIP-проверки сантехники. Даже если вы чувствуете, что давление воды и водонагреватель работают отлично, под поверхностью могут скрываться скрытые проблемы с эффективностью, такие как водонагреватель, который слишком горячий и расходует энергию.Только настоящий профессионал-сантехник может разобраться в проблеме и помочь вам сэкономить деньги из месяца в месяц.

Мы готовы помочь вам с водопроводом и водонагревателем

Это само собой разумеется, но если вам неудобно промывать водонагреватель или проверять клапан, не игнорируйте эту важную потребность в техническом обслуживании. Позвоните нашей команде, и мы приедем к вам домой, чтобы предоставить вам эту услугу. Помните, что это профилактическое обслуживание может помочь предотвратить взрыв резервуара и серьезное повреждение водой.

Три общих предохранительных устройства котла


Безопасная и эффективная работа котлов и бытовых водонагревателей имеет важное значение для бесперебойной работы большинства институциональных и коммерческих объектов. Улучшения в конструкции и системах управления сделали сегодняшние устройства более безопасными и эффективными, чем когда-либо.

Но сами по себе хорошие методы проектирования не обеспечивают безопасность и эффективность.В дополнение к хорошему дизайну системы, постоянная программа проверок и испытаний, проводимая хорошо обученным персоналом технических специалистов, обеспечивает безопасную и эффективную работу. Менеджеры по техническому обслуживанию и техническому обслуживанию, которые игнорируют любой из этих элементов, рискуют поставить под угрозу не только безопасность и эффективность, но и работу оборудования.

Устройства безопасности

Все бойлеры и водонагреватели имеют ряд встроенных устройств, обеспечивающих их безопасную работу.Как и другие компоненты механических систем здания, они требуют периодического обслуживания для обеспечения надлежащей работы. Операторы котлов и технические специалисты должны уделять пристальное внимание трем ключевым устройствам безопасности для защиты персонала, оборудования и объекта:

Клапаны предохранительные. Предохранительный клапан — самое важное предохранительное устройство в котле или системе горячего водоснабжения. Он предназначен для сброса внутреннего давления при возникновении ряда отказов в системе.Хотя он прост по конструкции и удобен в эксплуатации, такие простые вещи, как коррозия или ограниченный поток внутри клапана и связанных с ним трубопроводов, могут повлиять на его работу.

Контроль уровня воды и отсечка топлива при низком уровне воды. Многие системы объединяют эти две отдельные функции безопасности котла в один блок. Они предназначены для того, чтобы уровень воды в бойлере никогда не опускался ниже заданного уровня. В этом случае система предназначена для отключения котла путем прекращения подачи топлива.Для надлежащего функционирования операторы должны убедиться, что в системе отсутствуют накопления ила или накипи, которые могут помешать ее обнаружению и работе.

Стекло водомерное. Даже при работающей системе контроля уровня воды операторы должны проверять фактический уровень воды в системе. Здесь также скопление осадка и накипи может давать ложные показания уровня.



Комментарии

TPR Клапаны и нагнетательный трубопровод

от Ника Громико, CMI® и Кентона Шепарда

Клапаны сброса температуры / давления или TPR — это предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и водонагреватели для бытовых нужд. TPR предназначены для автоматического сброса воды в случае, если давление или температура в резервуаре для воды превышает безопасный уровень.

При выходе из строя датчиков температуры и предохранительных устройств, таких как TPR, вода в системе может перегреться (превысить точку кипения). Как только резервуар лопнет и вода попадет в атмосферу, он почти мгновенно расширится до пара и займет примерно 1600 раз больше своего первоначального объема. В результате этого нагревательный бак, как ракета, может пройти через несколько этажей, что приведет к травмам и значительному материальному ущербу.

Взрывы водонагревательных приборов случаются редко, так как они требуют одновременного сочетания необычных условий и выхода из строя резервных компонентов безопасности. Эти условия возникают только в результате крайней небрежности и использования устаревшего или неисправного оборудования.

Клапан TPR срабатывает, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышает безопасный уровень. Клапан должен быть подключен к сливной трубе (также называемой сливной линией), которая проходит по длине бака водонагревателя.Эта труба отвечает за направление горячей воды, выпускаемой из TPR, к надлежащему месту слива. Крайне важно, чтобы сливные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя на сайте www.nachi.org/ образование. Выпускная труба должна:

  1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они легко плавятся.
  2. не должен быть меньше диаметра выпускного отверстия клапана, который он обслуживает (обычно не менее 3/4 дюйма).
  3. не уменьшаться по размеру от клапана до воздушного зазора (точка выпуска).
  4. быть как как можно короче и прямее, чтобы избежать чрезмерной нагрузки на клапан.
  5. должны быть установлены так, чтобы дренаж под действием силы тяжести.
  6. не был захвачен, поскольку стоячая вода может загрязняться и попадать обратно в питьевую воду.
  7. слив в канализацию в полу, в приемник непрямых отходов или на улицу.
  8. нельзя подключать напрямую к дренажной системе, чтобы предотвратить обратный поток, потенциально загрязняющий питьевую воду.
  9. Нагнетание через видимый воздушный зазор в том же помещении, что и водонагревательный прибор.
  10. ,

  11. , сначала следует направить по трубопроводу к приемнику непрямых отходов, например ведру, через воздушный зазор, расположенный в обогреваемой зоне, при выпуске на улицу в зонах, подверженных замерзанию, поскольку замерзающая вода может заблокировать трубу.
  12. не должны заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемником отходов.
  13. разряд таким образом, чтобы не вызвать ожогов.
  14. разряд таким образом, чтобы не повредить конструкцию или имущество.
  15. Разрядка до точки завершения, которая легко заметна жильцам, потому что разряд указывает на то, что что-то не так, и для предотвращения ненаблюдаемого ограничения завершения.
  16. должны быть подключены независимо от дренажа другого оборудования, поддонов водонагревателя или выпускного трубопровода предохранительного клапана к месту разгрузки.
  17. нигде нет клапанов.
  18. без тройников.
  19. не имеют резьбового соединения на конце трубы, чтобы избежать забивания.

Утечка и активация

Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не небольшую утечку. Негерметичный клапан TPR является признаком того, что его необходимо заменить. В том редком случае, когда клапан TPR все же срабатывает, домовладелец должен немедленно перекрыть воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

Инспекторы должны рекомендовать домовладельцам проверять клапаны TPR ежемесячно, хотя инспекторам никогда не следует делать это самим. Инспектор должен продемонстрировать домовладельцу, как можно отключить основное водоснабжение, и объяснить, что он может быть расположен на главном кране водоснабжения дома или на перекрытии подачи воды для прибора, на котором установлен TPR.

Табличка данных TPR Информация

  • Давление, при котором срабатывает клапан TPR, напечатано на табличке данных, расположенной под контрольным рычагом.Это количество не должно превышать предельное рабочее давление, указанное на паспортной табличке водонагревательного прибора, который он обслуживает.
  • Номинальное значение BTU / HR, указанное на паспортной табличке водонагревательного прибора, не должно превышать TPR, которое указано на паспортной табличке TPR.
  • Клапаны TPR с отсутствующими табличками с данными следует заменить.

Хотя клапан TPR может никогда не сработать, он является важным элементом безопасности для бойлеров и бытовых водонагревателей. Инструкции, касающиеся этих клапанов и их выпускных труб, отражают реальные опасности, к которым каждый домовладелец и домашний инспектор должны отнестись серьезно.Более подробную информацию по этому вопросу можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя, в курсе InterNACHI по осмотру сантехники или обратившись к квалифицированному сантехнику.

Что такое клапан сброса давления на вашем водонагревателе?

Что такое предохранительный клапан давления на вашем водонагревателе?

Вы когда-нибудь задумывались, для чего нужен этот рычаг в верхней части водонагревателя? Этот маленький рычаг, известный как предохранительный клапан температуры, защищает ваш водонагреватель от серьезной опасности.Так как же работает предохранительный клапан температуры и как правильно его обслуживать?

Что такое предохранительный клапан температуры?

Температурный предохранительный клапан — это клапан, расположенный где-то в верхней части водонагревателя. Клапан имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана прямо вниз к нижней части водонагревателя.

Назначение предохранительного клапана температуры — выпускать воду и, в свою очередь, понижать давление внутри бака в случае, если температура или давление в вашем водонагревателе становятся слишком высокими. Без клапана сброса температурного давления ваш водонагреватель может взорваться, если температура или давление станут выше, чем рассчитан резервуар.

Как можно обслуживать предохранительный клапан температуры?

Поскольку предохранительный клапан температуры играет такую ​​важную роль для вашего водонагревателя, важно убедиться, что он работает должным образом. Для этого есть два основных способа:

  • 1. Проверьте на утечку воды. Если вы заметили утечку воды из клапана сброса температурного давления или присоединенной к нему выпускной трубы, вероятно, клапан работает неправильно и, возможно, его необходимо заменить. Обязательно свяжитесь с таким подрядчиком, как Cabrillo, для проверки и ремонта клапана.
  • 2. Ежегодно проверяйте клапан. Раз в год поднимайте рычаг на предохранительном клапане температурного давления и убедитесь, что вода выходит из выпускной трубы. Помните, что вода в резервуаре горячая, поэтому вы должны очистить место вокруг нее и дать воде безопасно стечь. Если вода выходит из трубы, ваш клапан исправен, и вы можете проверить его снова в следующем году.

Если у вас есть какие-либо вопросы о клапане сброса температурного давления или если вы хотите, чтобы водонагреватель был отремонтирован или установлен в вашем доме, обратитесь в Cabrillo, вашу компанию по сантехнике, отоплению и охлаждению в Сан-Франциско. Мы обслуживаем район Сан-Франциско и близлежащие города, такие как Лос-Альтос, Оринда, Морага и Менло-Парк.

Поделитесь этой историей, выберите платформу!

Комментарии закрыты.

Как заменить клапан сброса давления водонагревателя

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Все водонагреватели имеют предохранительный клапан, предназначенный для сброса избыточного давления из бака в случае, если вода станет слишком горячей. Этот клапан, часто называемый клапаном TPR, предотвращает создание в резервуаре избыточного давления.

Он действует как перелив для бака и служит очень важной цели в случае неисправности термостата.Если предохранительный клапан протекает без причины, это может помешать достаточному нагреву воды. Вот как проверить и заменить предохранительный клапан.

Проверка клапана сброса давления

Существует простой тест, чтобы определить, правильно ли работает клапан TPR. Сначала возьмитесь за переливную трубу, ведущую от клапана, чтобы определить, горячая ли линия. Рядом с клапаном должно быть тепло, но линия должна быть горячей только в том случае, если клапан неисправен.

Если клапан проходит это первоначальное испытание, поднимите испытательный рычаг наверху. Это открывает TPR и должно позволить воде течь. Линия перелива должна немедленно начать нагреваться, и вы услышите звук проходящей через нее воды.

Если клапан не поднимается вверх при небольшом давлении, или он поднимается, но нет соответствующего тепла или проточной воды, то TPR неисправен. Этот тест следует проводить перед регулярным обслуживанием или не реже одного раза в год.

Подготовка водонагревателя к ремонту

Перед выполнением любых работ с водонагревателем всегда следует выключать автоматический выключатель или устанавливать газовый регулирующий клапан в положение ПИЛОТ.Если оставить электроэнергию или газ включенными, когда бак частично опорожнен, это может привести к серьезным повреждениям или травмам.

Перекройте впускной клапан холодной воды. Откройте кран с горячей водой, ближайший к резервуару, и дайте стечь давлению в резервуаре. Модели с TPR, расположенным сбоку, необходимо сливать до тех пор, пока уровень воды в баке не станет ниже клапана.

Хорошее практическое правило — подключить садовый шланг к сливному отверстию и полностью слить воду из водонагревателя, пока он выключен.

Снятие клапана сброса давления

Вам придется отсоединить линию перелива, ведущую от клапана TPR. Обычно это означает разрезание трубы, но на некоторых установках будет установлена ​​специальная муфта, позволяющая легко отсоединить. Будьте готовы к временной утечке из трубы, когда она будет разрезана, и протрите воду тряпкой или губкой.

Отвинтите переливную трубу от клапана TPR с помощью большого разводного ключа. Доступны клапаны TPR нескольких типов, включая универсальные клапаны сброса давления.

Важно выбрать запасной клапан с таким же номиналом в БТЕ и размером трубы. Отнесите старый клапан в строительный магазин и купите новый, соответствующий ему.

Замена клапана TPR

Оберните резьбу нового клапана TPR водопроводной лентой или обильно нанесите герметик для стыков. Вверните клапан в резервуар, пока он не будет плотно затянут вручную, а затем с помощью гаечного ключа затяните его, пока выпускное отверстие не будет обращено к сливной трубе перелива.

Подсоедините сливную трубу.Если труба изготовлена ​​из ХПВХ, вы можете соединить отрезанные части с помощью муфты и соответствующего типа цемента. Дайте цементу высохнуть не менее часа.

Для металлических труб доступны компрессионные муфты для соединения с прямыми кромками, или вы можете преобразовать металлические трубы в ХПВХ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
