Высота трубы: Какой высоты должна быть труба для дымохода в частном доме

Содержание

Высота трубы относительно конька крышиСтройкод

К сожалению, производители и даже торгующие организации, редко объясняют, какая должна быть высота у трубы относительно конька крыши. В сопроводительной документации, часто можно встретить фразу «монтаж отопительного оборудования и дымохода должны выполнять специализированные организации» или «для установки дымоходной трубы обратитесь к соответствующему СНиПу».

Рекомендации, безусловно, правильные, но сложно выполнимые. Дом или дача, нередко находятся вдали от города, и только выезд соответствующих специалистов обойдется в круглую сумму, не говоря уж о самой работе. СНиПы же, пишутся для кого угодно, но только не для простых граждан. Разобраться в специфических терминах порой не под силу и профессиональным строителям.

Требования к высоте дымохода

На самом деле все не так уж и страшно. Если сделать краткий конспект технической документации, то выяснится, что высота трубы напрямую зависит от крыши здания.

Устанавливая отопительный прибор, определите место выхода дымохода из кровли. Это связано с некоторыми обязательными строительными требованиями и влияет на высоту трубы над коньком крыши.

Регламент работ с отопительным оборудованием регулируется СНиПом 41-01-2003,а его требования относительно дымохода выглядят следующим образом:

  • Над плоской кровлей дымоход должен выступать минимум на 1200 см.
  • Если труба выходит из крыши на расстояние до 1,5 метра от конька, то она должен быть выше конька на 50 сантиметров.
  • Выход дымоходной трубы находится на расстояние 1,5-3 метра от конька: в этом случае, дымоход монтируется вровень с коньком крыши.
  • В случае если дымоход вышел из кровли на расстояние свыше 3 метров, его высота вычисляется путем проведения линии под углом 10 градусов относительно горизонта.

В строительных наставлениях эти условия прописаны канцелярским языком, но смысл от этого не меняется. Однако там, не учтены такие моменты, когда вместо заводского дымохода используются трубы, не предназначенные для отвода продуктов горения. А в нашей стране, это явление, едва ли не повсеместное.

Кроме того, нередко в дачных домах и банях устанавливаются и самодельные печи, в этом случае нужно быть особо осторожным и учитывать следующие моменты:

  • Диаметр трубы влияет на её высоту, чем он меньше, тем выше она должна быть.
  • Ширина дымоходной трубы, не должна быть меньше выходного патрубка отопительного прибора.

Нюансы выбора дымохода

Устанавливая дымоход, учитывайте, что оптимальной формой для него является цилиндр. Сегодня даже в кирпичные трубы монтируются модули из металла. Модульные дымоходы постепенно вытесняют рынка всевозможные асбоцементные и металлические трубы. Однако при их выборе и покупке нужно учитывать несколько моментов.

Нередко продавцы таких труб позиционируют их как сделанные из нержавеющей стали. Это абсолютно не правильное утверждение. Для изготовления модульного дымохода используется коррозионно-стойкая сталь. Для повышения её технических характеристик применяется легирование материалов. То есть повышение тех или иных качеств металла с помощью определенных добавок. Дымоходу, как правило, требуется придать жаростойкость (не путать с жаропрочностью). Для этого используется хром, единственный химический элемент, который при нагревании не окисляется. Это касается твердотопливных отопительных приборов.

Для газовых котлов требования меняются. Объясняется, это тем, что при горении газа образуется кислотная среда, которая со временем разъест любой неподготовленный материал. Дымоходы для газовых печей выпускаются, в основном с добавлением титана.

Виды дымоходных труб

На рынках сегодня встречаются самые разные виды труб, предназначенных для отведения продуктов горения: металлические, асбоцементные и модульные дымоходы из коррозионно-стойкой стали. Все они обладают своими достоинствами и недостатками.

  • Асбоцементные трубы. Скажем прямо, многочисленными достоинствами они не обладают. Такие трубы могут похвастаться только устойчивостью к температуре и ценой. Самый существенный недостаток, это присутствие в её составе асбеста, материала вызывающего онкологические заболевания. Вес трубы тоже оставляет желать лучшего.
  • Цельный металлический дымоход. При толщине в 8-10мм, такая труба может эксплуатироваться на протяжении десятилетий. Однако и здесь есть свои подводные камни. Масса такой трубы может быть весьма солидной, что осложнит её установку. Кроме того, вес трубы несет риск для отопительного прибора: при постоянной нагрузке он может деформироваться. Нередко такой дымоход, с помощью хомутов крепят к стропилам, чтобы снять напряжение с котла. Однако если кровля обладает высотой в десять метров, то вес такой трубы будет запредельным.
  • Модульный дымоход. Пожалуй, оптимальный вариант для любого отопительного прибора. Обладает лишь одним, но весьма существенным недостатком-ценой. Изготавливается такой дымоход их коррозионно-стойких сталей. Существуют двойные сэндвич-трубы, которые используются в зоне минусовых температур (улица, чердак, мансарда). Нередко их называю противопожарными, но они такими не являются. Их назначение предотвращение конденсата. Второй вариант модульного дымохода, это трубы свернутые из одинарного стального листа. Применяются при создании дымохода в помещениях сезонного использования (дачи, гаражи, летняя кухня). Допускается также комбинирование этих двух дымоходных систем.

Подведение итогов

Конечно, тепло в доме зависит от отопительного котла, который нагревает теплоноситель в трубах и радиаторов. Однако ни одна, даже самая замечательная печь, не способна функционировать дымоходной трубы надлежащей высоты. Высота дымохода, влияет не только на тягу печи, но и имеет значение для здоровья обитателей дома.

При недостаточной высоте, может образоваться обратная тяга, при которой продукты горения и угарный газ будут поступать в помещение. По статистике, при пожарах, в большинстве случаев люди гибнут именно от угарного газа, а не от огня. Поэтому прежде чем приступать к установке дымохода, необходимо изучить всю доступную информацию.

Высота дымохода относительно конька крыши

Схема определения высоты дымохода

Каждый отдельно стоящий дом имеет систему отопления с современными котлами, работающими на твердом, жидком или газообразном топливе, либо с простыми дровяными печками. Каждое из подобных устройств неизменно оборудуется конструкцией для отвода продуктов сгорания. При этом высота дымохода играет не последнюю роль в стабильной работе всех отопительных приборов. А определить этот параметр поможет калькулятор онлайн.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений.

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

  • В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
  • Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
  • Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

Какой должна быть высота дымоходной трубы?

Этот параметр в первую очередь зависит:

  • От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
  • От угла наклона ската кровли.
  • От наличия высоких деревьев и построек в непосредственной близости от трубы.
  • От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

Высота оголовка

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Общие положения

Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

Схема выводимых каналов на крышу здания

  • Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
  • На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
  • Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
  • Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

Как влияет сечение дымохода на его высоту?

Дымоход круглого сечения

Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

Рекомендации

Стальной дымоотвод

Случается, что в доме кроме отопительного оборудования есть камин или газовая колонка, и каждый из них требует своего канала дымоотведения. Естественно, строить дымоход для каждого прибора никто не будет. В этом случае делают совмещенный дымоход с несколькими каналами, учитывая мощность каждого устройства, вид топлива и количество производимых продуктов сгорания.

Подобные сооружения имеют несколько преимуществ:

  • стабильная работа всех устройств;
  • экономия жилой площади;
  • экономия денежных средств и трудозатрат.

Расчет такого сооружения необходимо доверить профессионалам.

Заключение

Высота дымохода относительно конька в случае скатной крыши рассчитывается исходя из многих параметров. Провести такие расчеты можно собственными силами, используя калькулятор онлайн, или с помощью специалистов. Калькуляторы можно найти на многочисленных профильных сайтах или порталах. Помимо этого, хорошей помощью станут видеоматериалы по этому вопросу.

Высота дымохода относительно конька крыши: методика расчета

  • Технологический регламент расчета высоты дымохода над коньком крыши
  • Методика расчета
  • Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета
  • Частный дом годится для проживания в течение всего года только при наличии отопительной системы. Ее полноценная работа и безопасность зависят от многих составляющих начиная от типа оборудования и системы дымоотведения и кончая видом используемого топлива. И чтобы все составляющие работали слажено необходимо в точности следовать строительным предписаниям, в частности, грамотно рассчитать параметры дымохода.

    Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

    Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

    Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

    Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

    Технологический регламент расчета высоты дымохода над коньком крыши  ↑

    Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

    Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

    •  не меньше 50 см – над поверхностью плоской крыши;
    • не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
    • больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
    • вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

    В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

    На заметку

    Высота вентиляционной трубы, расположенной рядом с печной трубой над крышей, принимается равной высоте последней.

    Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала  обеспечивает:

    • наибольшее расстояние между ее устьем и дном колосника;
    • конек не преграждает путь воздушным потокам;
    • гарантирует минимальные затраты на строительство канала, по которому отводится дым.

    Методика расчета ↑

    Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м  ↑

    В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

    •  На схеме проводят линию, параллельную основанию.
    • В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м.
    • Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

    Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

    Рекомендуем

    Профессионалы категорически не рекомендуют завышать размер наружного отрезка дымового канала. При сильном напоре ветра высокая труба может опрокинуться. Если же в силу каких-то технических причин приходится формировать высокий участок дымохода над кровлей, его укрепляют растяжками.

    Высота, когда расстояние между ними более 3 м ↑

    Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

    Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

    Внимание

    Установка дымовой трубы возможна только при условии, что расстояние между предполагаемым уровнем колосниковой решетки и запланированным выходным отверстием не меньше 5 м.

    Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

    Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

    Графическая методика ↑

    В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

    • На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
    • Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.
    • Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
    • Отсеченный отрезок и дает искомую величину.
    • Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
    • Остается проверить удовлетворяет ли полученное значение строительным нормативам.

    Рекомендуем

    Проект дома, если потребуется, можно слегка подкорректировать. Для этого ось дымохода постепенно перемещают по горизонтали. Благодаря этим незамысловатым действиям, определяют оптимальное положение дымового канала.

    Математическая методика ↑

    Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

    • Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
    • На схеме отмечают ось симметрии дымохода.
    • Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
    • Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.
    • Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:
    • a – расстояние от конькового хребта до устья трубы;
    • b – расстояние от оси симметрии дома до оси симметрии дымохода
    • в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

    Важно

    Изложенные методики применимы только при расчете бытовых дымоходов, которые обслуживают только один отопительный агрегат. Для промышленных котлов, имеющих мощность, превышающую 80 кВт, или нескольких отопительных устройств следует обратиться к профессионалам.

    Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.


    © 2021 stylekrov.ru

    на сколько должна быть выше, расположение


    Содержание:


    Безусловно, на долговечность и качество работы дымохода влияет множество факторов. Однако одним из наиболее значимых считается высота дымовой трубы. О том, каким должен быть этот показатель, а также как провести необходимые расчеты, поговорим в настоящем материале.


    Принципы проектирования дымохода


    Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:

    • повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
    • тяга становится очень хорошей в любую погоду;
    • стены печи и строения прогреваются заметно быстрее;
    • точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.


    Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.

    Где разместить дымовую трубу


    Обратите внимание, что дымоход является составной частью отопительной системы здания, так что все тонкости его расположения разрабатываются на этапе проектирования всего здания в целом.



    Расположение труб на крыше и внутри дома будет определяться по большей части особенностями строения, а не только предпочтениями хозяев. При этом очень важно учесть размещение элементов перекрытия, чтобы при прохождении дымовой трубы через крышу не пришлось делать откосы от стропил.


    Оптимальными для жилого дома вариантами комнат, по которым может проходить дымоход, будет кухня, подсобка или коридор. В спальне и гостиной наличие дымовой трубы может привести к излишнему шуму, что нежелательно.

    Назначение дымохода


    В целом, дымоход выполняет огромное количество функций и влияет на работу отопительных приборов. Однако более предметно мы остановимся на таких показателях, как эффективность работы печи и количество требуемого топлива. Отметим, что в случае неправильной установки дымохода до 40% вырабатываемого печью тепла может безвозвратно теряться.



    Следовательно, при обустройстве дымовой трубы стоит тщательно выбирать ее диаметр и материал, а также рассчитать высоту трубы над крышей и отрезка, проходящего по дому. Немаловажно при этом учитывать тип отопительного прибора – камин, печь или котел.

    Высота дымовой трубы


    Определение конкретной высоты дымохода является одним из основных аспектов процесса установки трубы.


    На первый взгляд может показаться, что чем больше высота трубы относительно конька крыши, тем тяга будет лучше. Но это не совсем так. В слишком длинном дымоходе аэродинамическое сопротивление оттоку угарных газов из котла увеличивается, что приводит к снижению скорости движения дыма и нагреву стенок дымовой трубы.


    Как следствие, угарные газы становятся тяжелее, скапливаются в трубе, тем самым снижая качество тяги. Так что длинный дымоход не может гарантировать постоянное наличие тяги.



    Расположение трубы также играет определенную роль. Если установлена труба ниже конька, в нее при определенном направлении будет задувать ветер, что приведет к периодической потере тяги.


    В связи с этим были разработаны требования СНиП 2.04.05-91, определяющие высоту дымовой трубы:

    • от колосника до устья высота трубы должна составлять не менее 5 м, а оптимально – от 6 м и выше;
    • показатель высоты трубы относительно конька, если крыша практически плоская, составляет от 0,5 метров;
    • значение, насколько труба должна быть выше конька, если она расположена в 1,5-3 метрах от него, составляет 50 см;
    • устье трубы дымохода, расположенной в 1,5-3 метрах от парапета или конька, обязано находиться на одном уровне с ними;
    • если расстояние от трубы до конька превышает 3 метра, устье дымохода может находиться не ниже черты, проведенной в 10º вниз от него.


    Отдельно стоит отметить, что в случае проходящей рядом с дымоходом вентиляционной трубы, их высота должна быть одинаковой.



    Установка трубы на крыше – это очень ответственный этап работ, к которому нужно отнестись ответственно.


    От того, какой материал будет использован для трубы дымохода, будет зависеть метод его монтажа. Тем не менее, основной норматив установки дымовой трубы предполагает использование дополнительных растяжек в случае, если высота трубы от устья до подножия превышает 1,2 метра. Растяжки монтируются к трубе на специальном хомуте, надетом на нее, после чего фиксируются на крыше.

    Расчет высоты дымохода над крышей


    Для того чтобы правильно выполнить расчет оптимальной высоты дымохода в каждом конкретном случае, учитывают ряд показателей:

    • количество труб для дымохода;
    • масса угарных газов, которая выделяется в единицу времени;
    • коэффициент оседания угарных газов и продуктов горения;
    • коэффициент рассеивания сгораемых газов в атмосфере.


    Полученные данные можно подставить в соответствующие формулы, чтобы выяснить, какая высота будет оптимальной для необходимого уровня тяги. Тем не менее, подобные расчеты под силу не каждому ввиду их сложности и трудоемкости.



    Хотя любые расчеты должны производиться только профессионалами, все же в интернете можно найти специализированные программы-калькуляторы, позволяющие вычислить нужную высоту дымохода. Такой вариант можно считать альтернативным, так что с его помощью можно хотя бы примерно определиться с высотой трубы.


    Разновидностей такого программного обеспечения существует огромное множество, так что в любой из них можно подставить свои данные и быстро получить результаты.


    Таким образом, мы выяснили, что верно вычислить высоту дымохода всегда очень важно, ведь она влияет на долговечность, безопасность и эффективность эксплуатации отопительного оборудования. Поэтому не поленитесь тщательно изучить этот момент, а наши советы обеспечат вас дополнительной информацией.


    Высота трубы дымохода над крышей —

    Какой высоты должен быть дымоход над крышей?

    Какой высоты должен быть дымоход котла, печи или камина? От правильного ответ на этот вопрос зависит смета обустройства дымоотводного канала и сама возможность эксплуатации теплогенерирующего агрегата.

    Ведь чрезмерно высокий дымоход разорит бюджет владельца, попутно исказив экстерьер строения. А в недостаточно высоком канале отвода дымовых газов не будет тяги, обеспечивающей приток кислорода в топку во время розжига котла, печи или камина.

    Высота дымохода относительно конька крыши

    От чего зависит высота дымохода?

    Верхний торец канала отвода дымовых газов должен располагаться вне границ зоны турбулентности, формируемой обдувающими крышу ветрами. Поэтому высота дымохода для котла, камина или печи зависит от геометрии кровли, определяющей границы этой зоны. То есть высота трубы определяется месторасположением дымоотводного канала относительно конька кровли и углом ската крыши.

    Кроме того, определяя высоту дымохода, проектировщик должен учитывать такой параметр, как интенсивность воздухообмена в канале, побуждаемого разницей плотности воздуха на уровне топки и дефлектора. Проще говоря: котлу, печи или камину нужна тяга, которая зависит от высоты трубы. Причем минимальная высота определяется по паспорту котла или по рабочим параметрам печи или камина.

    Однако далеко не в каждом паспорте есть информация о том, какая высота дымохода является минимально допустимой.

    В этом случае большинство проектировщиков рекомендуют поднимать дымоход хотя бы до 5-метровой отметки. Разница давления на нулевом уровне и 5-метровой высоте обеспечит гарантированно стабильную тягу в канале воздухообмена.

    Как определить высоту по кровле?

    Высота дымохода относительно крыши определяется с учетом следующих нюансов:

    • Если точка прохода трубы сквозь кровлю расположена на расстоянии 1500 миллиметров от наивысшей точки крыши, то верхний торец оголовка поднимают на 50 сантиметров над коньком.
    • Если труба проходит сквозь кровлю на расстоянии 1500-3000 миллиметров от наивысшей точки крыши, то верхний торец оголовка располагают вровень с коньком.
    • Если труба проходит сквозь кровлю на расстоянии более 3000 миллиметров от наивысшей точки крыши, то верхний торец располагают вдоль линии, отложенной под углом 10 градусов от параллельной фундаменту касательной, пересекающей конек.
    • Рекомендуемая высота дымохода над крышей плоского типа – 2000 миллиметров.
    • Минимальная высота оголовка – возвышающейся над кровлей части дымохода – не может быть меньше 500 миллиметров.

    Схема высоты дымоходов

    Как рассчитать высоту дымохода?

    Для определения общей высоты дымохода вам понадобится вышеизложенная информация и схематический чертеж дома (фронтальная или боковая проекция с четко выраженной точкой расположения конька кровли).

    Для расчетов лучше использовать натурную (графическую) методику, которая выглядит следующим образом:

    • На чертеже, сквозь наивысшую точку крыши (конек) прокладывают линию, перпендикулярную цокольному перекрытию.
    • От этой линии, под углом 10 градусов, откладывают наклонную прямую.
    • В соответствии с масштабами строения на линии цокольного перекрытия обозначают точку расположения теплогенерирующего агрегата (печи, камина, котла).
    • От этой точки откладывают перпендикуляр к линии цокольного перекрытия.
    • Точка пересечения этого перпендикуляра и 10-градусной наклонной укажет на положение верхнего торца оголовка.
    • Высота трубы будет равна расстоянию от линии цокольного перекрытия до точки пересечения перпендикуляра и наклонной прямой.

    Трансформировав это расстояние с помощью известного масштаба схематического чертежа, вы получите высоту дымохода в метрах.

    Как оптимизировать смету строительства дымохода?

    Минимальная высота дымохода равна 5 метрам. Однако фактическая высота трубы может быть больше минимальной в несколько раз. Причем с позиции минимизации сметы идеальной считается именно 5-метровая высота. Ведь такой дымоход может обеспечить достаточно интенсивную тягу.

    Однако расстояние от верхнего края оголовка до кровли не может быть меньше 500 миллиметров. Причем сам оголовок должен возвышаться над зоной турбулентности воздушных потоков, очерченной 10-градусной наклонной.

    То есть высота дымохода достигнет максимума в точке конька кровли, и будет стремиться к минимуму в точке прохода у края крыши. Поэтому процесс оптимизации сметы предполагает только одно действие – смещение точки прохода дымохода сквозь кровлю по направлению к краю крыши.

    Смещение точки прохода дымохода сквозь кровлю по направлению к краю крыши

    Как определяют прочие параметры дымохода?

    Форма сечения канала определяется по строительному материалу дымохода. Если вы используете кирпич, то ваш канал будет прямоугольным или квадратным. Во всех остальных случаях лучше использовать круглый канал.

    Размеры сечения дымоходного канала определяется по габаритам сечения топки. Причем внутренний диаметр круглого воздуховода высчитывают по пропорции 1:10 (канал: топка), а габариты квадратного канала по пропорции 1:1,5. Впрочем, точные значения параметров сечения дымохода можно «подсмотреть» в паспорте любого котла или в послойном чертеже сложенной из кирпичей печи.

    Идеальная траектория дымохода это вертикальная прямая — перпендикуляр к цоколю. Поэтому все горизонтальные переходы следует заменить наклонными отрезками (под углом 30 градусов). Если это невозможно, то длину горизонтальных участков следует ограничить 1,5 метрами. При этом минимальная высота должна увеличиться на те же 1,5 метра.

    Заключение

    Теперь вы знаете: как определяется высота и диаметр дымохода. Однако помните, что предложенные методики расчета допустимы к применению только в случае расчета бытовых дымоходов, обслуживающих всего один теплогенерирующий агрегат.

    Если вы собираетесь построить дымоход для промышленного котла мощностью более 80 кВт или для двух печей или печи и камина, то указанная методика расчета габаритов (высоты и диаметра) вам не поможет. В этом случае вам придется обратиться за помощью к профессионалам.

    Какой должна быть высота дымохода относительно конька крыши

    Каждый отдельно стоящий дом имеет систему отопления с современными котлами, работающими на твердом, жидком или газообразном топливе, либо с простыми дровяными печками. Каждое из подобных устройств неизменно оборудуется конструкцией для отвода продуктов сгорания. При этом высота дымохода играет не последнюю роль в стабильной работе всех отопительных приборов. А определить этот параметр поможет калькулятор онлайн.

    Основные критерии при проектировании и расчете дымоходной трубы

    Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

    Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений.

    Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

    • В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
    • Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
    • Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

    Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

    Какой должна быть высота дымоходной трубы?

    Этот параметр в первую очередь зависит:

    • От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
    • От угла наклона ската кровли.
    • От наличия высоких деревьев и построек в непосредственной близости от трубы.
    • От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

    Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

    Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

    Общие положения

    Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

    • Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
    • На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
    • Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
    • Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

    Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

    Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

    При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

    Как влияет сечение дымохода на его высоту?

    Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

    Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

    Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

    При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

    Рекомендации

    Случается, что в доме кроме отопительного оборудования есть камин или газовая колонка, и каждый из них требует своего канала дымоотведения. Естественно, строить дымоход для каждого прибора никто не будет. В этом случае делают совмещенный дымоход с несколькими каналами, учитывая мощность каждого устройства, вид топлива и количество производимых продуктов сгорания.

    Подобные сооружения имеют несколько преимуществ:

    • стабильная работа всех устройств;
    • экономия жилой площади;
    • экономия денежных средств и трудозатрат.

    Расчет такого сооружения необходимо доверить профессионалам.

    Заключение

    Высота дымохода относительно конька в случае скатной крыши рассчитывается исходя из многих параметров. Провести такие расчеты можно собственными силами, используя калькулятор онлайн, или с помощью специалистов. Калькуляторы можно найти на многочисленных профильных сайтах или порталах. Помимо этого, хорошей помощью станут видеоматериалы по этому вопросу.

    Оптимальная высота дымохода относительно конька крыши – правила расчета расстояния

    Правильно построенный дом, у которого все составляющие работают как единое целое, можно сравнить с живым организмом. Несоблюдение строительных норм в процессе возведения стропильной системы, так или иначе, повлечет за собой последующие затруднения в эксплуатации дома, а иногда и повреждения кровли. Чтобы не допустить в будущем таких последствий, нужно разобраться в правильности расчетов высоты дымохода над крышей, а также в том, как их осуществлять – об этом, собственно, и пойдет речь в этой статье.

    Правильное расстояние от конька крыши до дымохода

    Недочеты в определении высоты дымохода относительно конька крыши могут стать причиной возникновения больших проблем. Некорректные просчеты влекут за собой снижение силы тяги, а также задымление помещения, что становится сильной угрозой для жизни человека.

    Если не следовать требованиям высоты трубы над коньком крыши, коньковое ребро, скорее всего, станет преградой для нормального циркулирования воздушных потоков, поэтому полноценный отвод отработанных газов не будет осуществляться должным образом.

    Технологические требования высоты трубы относительно конька

    Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

    В соответствии с техническими нормами:

    • Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
    • Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
    • Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
    • Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
    • Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

    Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

    Для этого потребуется:

    • На схеме параллельно плоскости земли начертить прямую линию.
    • От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
    • В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

    По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

    Стоит отметить, что завышать отрезок высоты трубы над кровлей, выходящий за пределы нормативов, настрого запрещено. Чрезмерный ветровой поток может попросту опрокинуть такой дымоход.

    Графический и математический способ определения высоты дымохода

    Данный метод определения расстояния дымохода от конька считается самым сложным, используется, когда дымоход удален от конькового хребта на 300 см и больше.

    Довольно часто печь устанавливают почти в центре сложной постройки, в которой дымоход пересекает крышу в месте пристройки или очень близко к краю главного ската. Если отрезок от уровня колосника до спроектированного выходного отверстия дымохода равняется 500 или более сантиметрам, то произвести ее монтаж нет возможности. В этом случае потребуется определить высоту части дымоотводящего канала по отношению к коньку крыши.

    Для определения наименьшего предела расстояния дымохода от конька крыши используют такие два метода: графический и математический.

    Графические построения имеют некую схожесть с вышеуказанными методами определения максимальной величины высоты дымохода. В подходящем масштабе чертится схема дома с указанными размерами с учетом пропорций.

    В верхней части кровли чертят горизонтальную линию, а от нее вниз с использованием транспортира отмеряют и отмечают угол в 10º. Место, где предполагаемая ось симметрии дымоотвода пересекается с отчерченной под углом линией, будет указывать на определяемую величину. Полученный отрезок замеряют, а результаты в масштабе переводят в настоящие значения.

    Если потребуется, проект можно немного изменить, двигая дымоход в горизонтальной плоскости. Таким образом, можно найти оптимальное его расположение. Помните, что расстояние между кровельным материалом и короткой частью дымоотводящего канала должно составлять, как минимум, 50 см. Это необходимо для обустройства выдры и возможности защиты крыши кровельным покрытием из металла.

    Какая должна быть высота дымохода на кровле

    В случае использования математического метода определения высоты трубы над крышей дома, понадобится воспользоваться тригонометрическими формулами.

    Порядок вычисления в данном случае будет таковым:

    • Сначала при помощи лазерного нивелира определяют ширину дома, его высоту в коньке, не забывая о высоте стен и кровли. Если такового приспособления нет, можно воспользоваться простой рулеткой. Таким же образом определяют высоту стены и фронтона, величины которых впоследствии потребуется сложить.
    • Теперь замеряем промежуток от центра дома до центра проектируемого дымохода.
    • Чертим схему нашего строения с той стороны, на которой располагается фронтон, в приемлемом для нас масштабе – как правило, берется 1:100. Таким образом, в будущем можно будет обезопасить себя от совершения ошибок во время перевода величин.
    • Указываем на чертеже центр дымоотводящего канала.
    • Далее через конек прочерчиваем дополнительную линию в горизонтальной плоскости. Она должна пересечься с центром дымохода.
    • Используя транспортир, отмечаем вниз 10º в точке, отвечающей за коньковое ребро. Имея направление, чертим линию до пересечения с осью дымоотводящего канала.
    • Теперь у нас есть прямоугольный треугольник, катет которого можно вычислить по формуле a = b × tgα.

    По этой формуле: а – величина, по которой труба должна располагаться ниже конькового хребта; b – отрезок от центра дома до центральной части дымаря; α = 80º (90º — 10º, первая цифра – прямой угол, а вторая – угол, который указан в строительных нормах, начинающий свой отсчет от линии горизонта).

    В итоге мы имеем величину, которую нужно вычесть из всей высоты дома (до самого конька). Стоит помнить о том, что полная высота дымохода должна равняться 500 см, а наименьшее расстояние от кровельного материала до устья – как минимум, 50 см.

    Если полученные размеры соответствуют строительным нормам, можно считать, что такой метод расчета оказался верным, и можно переходить к установке дымохода в определенное место.

    Какие нюансы стоит учитывать при планировке дымохода

    Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.

    То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

    • интерьер помещения;
    • разновидность дымохода;
    • количество этажей;
    • удобство установки дымаря;
    • возможности доступа для профилактических работ;
    • тип материала, применяемого во время постройки стен и системы стропил;
    • число подключаемых элементов к одному дымоотводу.

    Стоит отметить, что согласно правилам обустройства отопительных систем в частных домах, к одной дымовой трубе возможно подсоединять лишь один агрегат. И лишь в особых случаях разрешается осуществлять отвод отработанных газов по одной трубе от двух печей. При этом для корректного функционирования системы, внутри нужно устанавливать рассечку.

    Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

    Исходя из конструкции, дымоходы бывают таких разновидностей:

    • Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
    • Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
    • Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

    Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее, если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.

    Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

    Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

    В любом случае, делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

    Стоит знать, что стояки в стенах из пеноблоков или силикатного кирпича, должны возводиться лишь из простого красного кирпича без пустот. Об этом сказано в требованиях по пожарной безопасности. Там же указываются и промежутки от дымоходов до возгораемых элементов.

    Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

    Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

    Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

    Как рассчитать высоту дымохода над крышей?

    Высота дымохода определяет безопасность для вас и ваших близких. Если при эксплуатации газового котельного оборудования дымоход играет роль дымоотводящего канала, с продуктами сгорания с низкой температурой, то для твердотопливных котлов, печей и каминов не допускается никаких компромиссов.

    Расчет дымоотводящей трубы от места ее расположения

    Дело в том, что при неправильном расчете параметров дымоотводящей трубы или канала существует риск серьезного отравления продуктами сгорания либо даже может быть спровоцирован пожар несгоревшими фракциями или фрагментами загоревшейся сажи.

    Как правильно рассчитать параметры дымохода

    Следует придерживаться таких правил:

    • Высота дымовой трубы не является единственным параметром, влияющим на работоспособность и безопасность системы отопления, с газовым или твердотопливным котлом в качестве теплового прибора. Проектирование дымохода начинается с определения рабочих параметров системы отопления. Это значит, что комплекс по просчету котельной должен учитывать и эти факторы в том числе. Хозяин помещения должен к этому моменту определиться с типом используемого топлива (газ, пеллеты, дрова или торф), определиться с помощью специалиста с тепловой мощностью котла, определиться с типами радиаторов или конвекторов. Вопросов масса, однако, упущение какого-то момента может пагубно повлиять на работоспособность всей системы отопления. Для примера, многие начинающие строители собственного жилья заблуждаются в том, что все дымоходы одинаковы. Это не так. Дымоход из кирпича подойдет хорошо для отопления твердым топливом, например дровами, однако он не предусмотрен для отопления помещений газовым котлом.
    • В том, что касается рабочих параметров котлов, высота дымохода способна повлиять и на конечное КПД при отоплении. Не стоит забывать и о сечении трубы – диаметр влияет на минимальный и максимальный объем проходящих продуктов сгорания, обеспеченны естественной тягой.
    • К процессу расчета дымохода камина или твердотопливного котла могут требоваться дополнительные вычисления и замеры. Это связано с использованием одного канала для дыма одновременно несколькими приборами в котельной. Самодеятельность может привести либо к непредвиденным параметрам работы отопления либо даже к печальным последствиям.
    • Не существует системы дымоходов, которая бы могла быть универсальной для любого вида топлива, котельного оборудования и применяться как типовое решение. В связи с этим и возникает больше всего трудностей у застройщиков и владельцев частных домов и коттеджей.

    Каким должен быть дымоход

    Лучшей и оптимальной формой для дымохода является форма цилиндра. При квадратном сечении в углах канала могут наблюдаться неравномерный прогрев, что приведет к неминуемому разрушению в результате тепловых расширений. Кроме того, неравномерный прогрев по всей поверхности вызывает процесс естественной тяги, которая начинает движение по спирали, устремляясь вверх.

    По этим причинам, формой, которая будет минимально противодействовать естественному движению газов, является цилиндр. Прямоугольная форма неминуемо приведет к появлению сопротивления из-за завихрений и это вызовет дополнительное выпадение гари и сажи. Для печей и каминов такой эффект можно расценивать положительно, поскольку завихрения способствуют дополнительному снятию тепла с выхлопа.

    Круглая форма дымохода является самой оптимальной

    Если ваша котельная оборудована для твердотопливного или газового котла современной конструкции – лучше не экспериментировать и применять цилиндрические трубы. Важно! Современные котлы в основном работают по экономичному алгоритму, это значит, что котел должен максимально быстро разогреться, и перейти в более щадящий режим. Для того понадобится не только сжечь много топлива, но и обеспечить подачу кислорода и отвод продуктов сгораний.

    Относительно диаметра дымохода это значит, что заузив сечение выхлопа, вы не сможете добиться экономии и эффективной работы котельного оборудования. На практике, в попытках сэкономить, владельцы не покупают и не устанавливают трубы, которые рассчитаны по техническому проекту.

    Какая должна быть высота

    Высота дымохода над крышей требует особого внимания, поскольку именно там продукты сгорания переходят с закрытой и безопасной среды во внешнюю. Если эта высота будет недостаточной для безопасного охлаждения газов и их смешивания с воздухом, может создаться опасная ситуация отравления продуктами сгорания или даже привести к пожару.

    Расчетные параметры расположения дымохода на крыше

    Еще одним вопросом, заслуживающим внимание, является физика процесса по возникновению естественной тяги. Дело в том, что находясь в трубе дымохода, тяжелый воздух стремится подняться вверх, образовывая физическое явление тяги. Чем больше теплого воздуха, тем больше создается тяга. На объем внутри трубы влияют два показателя: внутренний объем и высота.

    Здесь стоит добиться показателя «золотой середины». Естественная тяга может привести к значительному росту теплопотерь, поскольку выхлоп не будет успевать осуществить теплообмен с внутренним объемом. Это очень критично для каминов и печей, работающих на твердом топливе.

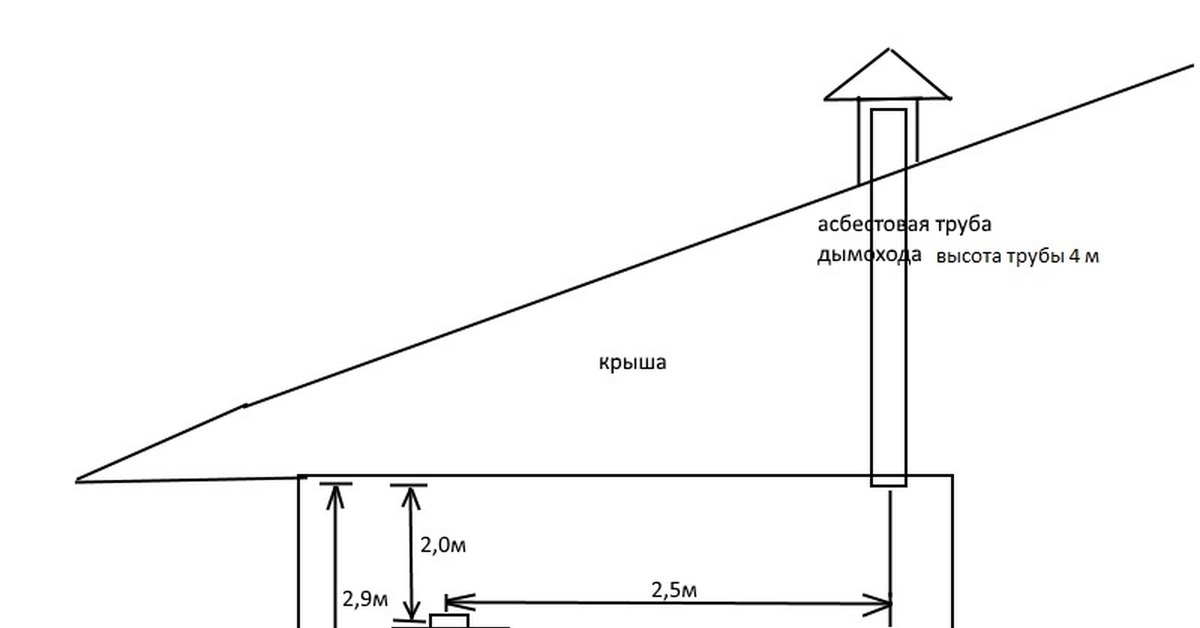

    Допустим, у вас имеется дымоход, высотой около 4 метров. Исходя из вышесказанного, чем выше дымоход – тем больше будет тяга, но, оказывается, есть и обратная сторона этого процесса – остывание. Высокая труба быстрее остынет и создаст воздушную пробку с тяжелого прохладного газа, который будет препятствовать тяге. Вторым негативным явлением, вызванным злоупотреблением высотой дымохода, станет выпадение конденсата.

    Специалисты рассчитывают высоту и сечение дымоходов, используя специальные программные продукты, которые построены на основе данных о термодинамики.

    Высота над кровлей

    Высота конца дымохода от конька или кровли должна вписываться в просчитанный заранее регламент. Если он находится на расстоянии 1,5 метра от конька, его высота допускается от 0,5 метра. Чем дальше от вертикальной линии конька – тем соответственно выше должен располагаться конец дымохода. На расстоянии от 3 метров, дымоход практически полностью должен быть выровнен относительно максимальной высоты конька.

    Расчет минимальной высоты дымовой трубы

    Не стоит пренебрегать таким важным этапом жилищного строительства, как просчет дымохода. Доверьте правильные расчеты специалистам, и вы получите оптимальные параметры по высоте, диаметру и типу используемого материала для дымоходов под различные котлы. Под этими цифрами скрываются сложные законы аэродинамики, термодинамики и материаловедения.

    Высота дымохода. Нормы и правила. Учет ветрового подпора

    Чтобы дым выходил наружу необходима тяга. Она возникает за счет разницы температур продуктов горения в топке и наружного воздуха. Нагретый воздух создает избыточное давление и движется вверх, это и есть тяга. Чем выше и уже дымоход, тем тяга сильнее.

    Отсутствие тяги или слабая тяга уменьшают интенсивность горения вплоть до полной остановки котла. Чрезмерная – вытягивает тепло в трубу, увеличивая расход топлива. Правильный расчет позволяет добиться оптимальных параметров дымохода, при которых достигается устойчивая и экономная работа системы отопления. Нормы и правила устройства дымохода изложены в СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование» и СП 7.13130-2009.

    Устройство правильного дымохода

    Согласно правилам, дымовая труба должна быть не менее 5 м высотой.
    Кроме того, регламентируется высота трубы над коньком крыши.

    Рисунок 1. Высота дымохода относительно конька крыши и расположенных рядом объектов.

    Таблица 1. Высота дымохода

    Расположение Высота дымохода
    Плоская кровля Плоская бесчердачная кровля не менее 50 см над покрытием кровли
    Плоская бесчердачная кровля с высоким парапетом не менее 50 см над отметкой ограждения
    Кровля со скатом Труба расположена ближе 1,5 м по горизонтали от центра конька не менее 50 см над коньком
    Труба расположена на 1,5 – 3 м по горизонтали от центра конька вровень или незначительно выше над коньком
    Труба расположена более 3 м по горизонтали от центра конька высоту определяет линия, проведенная из точки конька к дымоходу под углом 10 градусов вниз от горизонта
    Другие объекты Рядом находятся другие высокие строения или деревья высоту определяет линия, проведенная из наивысшей точки объекта к дымоходу под углом 45 градусов вниз от горизонта
    Вентиляционная вытяжка должна быть ниже дымохода и располагаться не ближе 5 м от него
    • У плоской бесчердачной кровли высота дымохода над ее покрытием – не менее 50 см.
    • На такой же крыше, только с устройством высоких парапетов, верхняя отметка трубы должна превышать отметку ограждения на 50 см и выше.
    • Если труба расположена ближе 1,5 м по горизонтали от центра конька, высота дымохода должна быть не меньше 50 см над коньком.
    • Если труба расположена на 1,5 – 3 м по горизонтали от центра конька, высота дымохода должна быть вровень или незначительно выше над коньком.
    • Если труба расположена более 3 м по горизонтали от центра конька, ее высоту определяет линия, проведенная из точки конька к дымоходу под углом 10 градусов вниз от горизонта.
    • Если рядом находятся другие высокие строения или деревья, используют расчет по линии 45 градусов к горизонтали, построенной из наивысшей точки к трубе. Ее верх не должен быть расположен ниже этой линии.
    • Вентиляционная вытяжка должна быть ниже дымохода и располагаться не ближе 5 м от него.

    Правильная высота дымохода позволяет избежать эффекта ветрового подпора и опрокидывания тяги.
    Если кровля многоуровневая, со сложными перепадами по высоте, то расчет усложняется. Такие расчеты лучше оставить специалистам.

    Ознакомьтесь с нашими ценами на монтаж дымохода в разделе Монтаж дымохода.
    дымоход, высота дымохода

    Высота вентиляционной трубы над крышей СНиП

    Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

    Чем регламентируется высота вывода вентиляции

    Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

    • СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
    • СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
    • СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
    • СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

    В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

    • На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
    • Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
    • На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

    Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

    Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

    К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

    Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

    Как определить необходимую и достаточную высоту вентиляционной трубы

    Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

    • На плоской кровле – не менее 500 мм;
    • Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

    Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

    Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

    Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

    Что влияет на производительность вентиляции

    Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

    На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

    • Скорость потока воздуха на высоте установки вентиляционной трубы;
    • Температура воздуха на улице и внутри помещения;
    • Форма сечения канала и качество поверхности по всей высоте воздуховода;
    • Форма крыши.

    Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

    Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

    Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

    Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

    Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

    Заключение

    Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

    Что еще почитать по теме?

    Автор статьи:

    Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

    Понравилась статья? Поделись с друзьями в социальных сетях:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    Дымовая труба Курганской ТЭЦ и самые высокие трубы УрФО

    Немногие жители Кургана знают, что дымовая труба Курганской ТЭЦ-1 входит в число самых высоких промышленных труб планеты! Труба является неотъемлемой частью 4-очереди строительства курганской теплоэлектроцентрали, которое берет начало еще в 1951 году. Высота трубы составляет 270 метров, а конструкция на момент постройки являлась уникальной — без вентиляционных каналов с футеровкой из полимербетона, что упрощало техническое обслуживание сооружения, удлиняло срок его службы. Досадно, что данная информация в СМИ практически нигде не отражена и горожане даже не подозревают, что сооружение, изображенное на многих городских панорамах, входит в число мировых исполинов. Однако Курган — не единственный город в Уральском федеральном округе, обладающий столь высоким промышленным сооружением! Есть еще выше!

    Вид на Курганскую ТЭЦ-1 начала 2000-х годов

    Самой высокой промышленной трубой УрФО считается труба №4 Рефтинской ГРЭС, расположенной в пос. Рефтинский Свердловской области. Строительство трубы завершено в 1979 году, а ее высота составляет аж 320 м, что на 50 метров выше курганской. Очевидно, что труба также входит в список самых высоких труб планеты, занимая там 21 место (труба Курганской ТЭЦ-1 — 42 место).

    Рефтинская ГРЭС

    Схожими по высоте с трубой Курганской ТЭЦ-1 в УрФО являются целых три трубы Сургутской ГРЭС-2 и две Тобольской ТЭЦ273 и 270 метров соответственно. Кстати, по состоянию на 2012 год Сургутская ГРЭС-2 являлась второй ТЭЦ в мире по установленной мощности и по годовой генерации, а также самым крупным производителем электричества в России. Таким образом от Уральского федерального округа в список самых высоких труб мира входят 7 труб (физически) или 4 (по количеству ТЭЦ).

    Перечисляя список самых высокий труб УрФО было бы неправильно не упомянуть и про абсолютные рекорды в этой сфере. Высочайшей промышленной трубой планеты считается труба Экибастузской ГРЭС-2 — электростанции в городе Экибастуз в Павлодарской области Казахстана. Ее высота составляет аж 419 метров. Сооружение занесено в Книгу рекордов Гиннеса и по высоте значительно превосходит Эйфелеву башню.

    Экибастузская ГРЭС-2

    Самым высоким промышленным объектом России считается труба Берёзовской ГРЭС, базирующейся в городе Шарыпово Красноярского края. Её высота — 370 метров.

    Берёзовская ГРЭС

    Самой высокой трубой Западного полушария считается труба плавильной печи Inco Superstack в канадском городе Большой Садбери. Высота — 380 метров.

    Труба плавильной печи Inco Superstack в Канаде

    Всего в список самых высоких труб мира входит 59 сооружений, большинство из которых расположены в России, либо на территориях стран бывшего СССР, что наглядно демонстрирует мощь советской машины промышленного строительства 2 пол. ХХ века. Оглянитесь, возможно каждое утро по пути на работу вы проезжаете мимо мирового рекордсмена!

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Стандартные размеры трубы

    — archtoolbox.com

    Номинальный размер трубы

    Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. Когда указаны конкретные трубы, требуются NPS, график и материал.

    За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.

    Понимание терминологии спецификаций трубопровода

    Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы.Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).

    В дополнение к номерам расписания вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, введенной в 1927 году.Первоначально предполагалось, что они будут выведены из эксплуатации, но иногда они появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.

    Два наиболее распространенных типоразмера, которые можно увидеть в зданиях, — это Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных коммуникаций и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.

    Трубы в сравнении с трубками

    Трубы используются для транспортировки газов или жидкостей.Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.

    С другой стороны, трубы являются конструктивными элементами и измеряются с точным внешним диаметром . Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.

    Размеры стальных труб — Таблица 40

    NPS Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Толщина стенки (дюймы) Вес (фунт / фут)
    1/8 0.405 « 0,269″ 0,068 « 0,24 фунт / фут
    1/4 0,540 « 0,364″ 0,088 « 0,42 фунт / фут
    3/8 0,675 « 0,493″ 0,091 « 0,57 фунт / фут
    1/2 0,840 « 0,622″ 0,109 « 0,85 фунт / фут
    3/4 1.050 « 0.824 « 0,113″ 1,13 фунт / фут
    1 1,315 « 1,049″ 0,133 « 1,68 фунт / фут
    1-1 / 4 1,660 « 1,380″ 0,140 « 2,27 фунт / фут
    1-1 / 2 1,900 « 1,610″ 0,145 « 2,72 фунт / фут
    2 2,375 « 2,067″ 0. 154 « 3,65 фунт / фут
    2-1 / 2 2,875 « 2,469″ 0,203 « 5,79 фунт / фут
    3 3,500 « 3,068″ 0,216 « 7,58 фунт / фут
    3-1 / 2 4.000 « 3,548″ 0,226 « 9,11 фунт / фут
    4 4,500 « 4,026″ 0,237 « 10.79 фунтов / фут
    5 5,563 « 5,047″ 0,258 « 14,62 фунт / фут
    6 6,625 « 6,065″ 0,280 « 18,97 фунт / фут
    8 8,625 « 7,981″ 0,322 « 28,55 фунт / фут
    10 10,750 « 10,020″ 0,365 « 40,48 фунт / фут
    12 12.75 « 11,938″ 0,406 « 53,52 фунт / фут
    14 14,000 « 13,124″ 0,438 « 63,50 фунт / фут
    16 16,000 « 15,000″ 0,500 « 82,77 фунт / фут
    18 18,000 « 16,876″ 0,562 « 104,70 фунт / фут
    20 20,000 « 18. 812 « 0,594″ 123,10 фунт / фут
    24 24,000 « 22,624″ 0,688 « 171,30 фунт / фут

    Размеры стальных труб — Таблица 80

    NPS Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Толщина стенки (дюймы) Вес (фунт / фут)
    1/8 0,405 « 0,215″ 0.095 « 0,32 фунт / фут
    1/4 0,540 « 0,302″ 0,119 « 0,54 фунт / фут
    3/8 0,675 « 0,423″ 0,126 « 0,74 фунт / фут
    1/2 0,840 « 0,546″ 0,147 « 1,09 фунт / фут
    3/4 1,050 « 0,742″ 0,154 « 1.47 фунтов / фут
    1 1,315 « 0,957″ 0,179 « 2,17 фунт / фут
    1-1 / 4 1,660 « 1,278″ 0,191 « 3,00 фунт / фут
    1-1 / 2 1,900 « 1,500″ 0,200 « 3,63 фунт / фут
    2 2,375 « 1,939″ 0,218 « 5,02 фунт / фут
    2-1 / 2 2. 875 « 2,323″ 0,276 « 7,66 фунт / фут
    3 3,500 « 2,900″ 0,300 « 10,25 фунт / фут
    3-1 / 2 4.000 « 3.364″ 0,318 « 12,50 фунт / фут
    4 4,500 « 3,826″ 0,337 « 14,98 фунт / фут
    5 5,563 « 4.813 « 0,375″ 20,78 фунт / фут
    6 6,625 « 5,761″ 0,432 « 28,57 фунт / фут
    8 8,625 « 7,625″ 0,500 « 43,39 фунт / фут
    10 10,750 « 9,562″ 0,594 « 64,42 фунт / фут
    12 12,75 дюйма 11,374 дюйма 0.688 « 88,63 фунт / фут
    14 14,000 « 12,500″ 0,750 « 106,10 фунт / фут
    16 16,000 « 14,312″ 0,844 « 136,58 фунт / фут
    18 18,000 « 16,124″ 0,938 « 170,87 фунт / фут
    20 20,000 « 17,938″ 1,031 « 208. 92 фунт / фут
    24 24,000 « 21,562″ 1,219 « 296,58 фунт / фут

    Размеры труб из нержавеющей стали — Таблица 40S

    NPS Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Толщина стенки (дюймы) Вес (фунт / фут)
    1/8 0,405 « 0,269″ 0,068 « 0,25 фунт / фут
    1/4 0.540 « 0,364″ 0,088 « 0,40 фунт / фут
    3/8 0,675 « 0,493″ 0,091 « 0,58 фунт / фут
    1/2 0,840 « 0,622″ 0,109 « 0,87 фунт / фут
    3/4 1,050 « 0,824″ 0,113 « 1,20 фунт / фут
    1 1,315 « 1.049 « 0,133″ 1,68 фунт / фут
    1-1 / 4 1,660 « 1,380″ 0,140 « 2,27 фунт / фут
    1-1 / 2 1,900 « 1,610″ 0,145 « 2,72 фунт / фут
    2 2,375 « 2,067″ 0,154 « 3,65 фунт / фут
    2-1 / 2 2,875 « 2,469″ 0. 203 « 5,79 фунт / фут
    3 3,500 « 3,068″ 0,216 « 7,58 фунт / фут
    3-1 / 2 4.000 « 3,548″ 0,226 « 9,11 фунт / фут
    4 4,500 « 4,026″ 0,237 « 10,79 фунт / фут
    5 5,563 « 5,047″ 0,258 « 14.62 фунт / фут
    6 6,625 « 6,065″ 0,280 « 18,97 фунт / фут
    8 8,625 « 7,981″ 0,322 « 28,55 фунт / фут
    10 10,750 « 10,020″ 0,365 « 40,48 фунт / фут
    12 12,75 « 12.000″ 0,375 « 49,56 фунт / фут
    14 14.000 « 13,250″ 0,375 « 54,57 фунт / фут
    16 16,000 « 15,250″ 0,375 « 62,58 фунт / фут
    18 18,000 « 17,250″ 0,375 « 70,59 фунт / фут
    20 20,000 « 19,250″ 0,375 « 78,60 фунт / фут
    24 24,000 « 23. 250 « 0,375″ 94,62 фунт / фут

    Размеры труб из нержавеющей стали — Таблица 80S

    NPS Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Толщина стенки (дюймы) Вес (фунт / фут)
    1/8 0,405 « 0,215″ 0,095 « 0,32 фунт / фут
    1/4 0,540 « 0,302″ 0.119 дюймов 0,54 фунт / фут
    3/8 0,675 « 0,423″ 0,126 « 0,74 фунт / фут
    1/2 0,840 « 0,546″ 0,147 « 1,09 фунт / фут
    3/4 1,050 « 0,742″ 0,154 « 1,47 фунт / фут
    1 1,315 « 0,957″ 0,179 « 2.17 фунтов / фут
    1-1 / 4 1,660 « 1,278″ 0,191 « 3,00 фунт / фут
    1-1 / 2 1,900 « 1,500″ 0,200 « 3,63 фунт / фут
    2 2,375 « 1,939″ 0,218 « 5,02 фунт / фут
    2-1 / 2 2,875 « 2,323″ 0,276 « 7,66 фунт / фут
    3 3. 500 « 2,900″ 0,300 « 10,25 фунт / фут
    3-1 / 2 4.000 « 3.364″ 0,318 « 12,50 фунт / фут
    4 4,500 « 3,826″ 0,337 « 14,98 фунт / фут
    5 5,563 « 4,813″ 0,375 « 20,78 фунт / фут
    6 6,625 « 5.761 « 0,432″ 28,57 фунт / фут
    8 8,625 « 7,625″ 0,500 « 43,39 фунт / фут
    10 10,750 « 9,750″ 0,500 « 54,74 фунт / фут
    12 12,75 « 11,750″ 0,500 « 65,42 фунт / фут
    14 14,000 « 13,000″ 0.500 « 72,09 фунт / фут
    16 16,000 « 15,000″ 0,500 « 82,77 фунт / фут
    18 18,000 « 17,000″ 0,500 « 93,45 фунт / фут
    20 20,000 « 19,000″ 0,500 « 104,10 фунт / фут
    24 24,000 « 23,000″ 0,500 « 125. 50 фунтов / фут

    Размеры труб из поливинилхлорида (ПВХ) — Таблица 40

    Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

    NPS Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Толщина стенки (дюймы) Вес (фунт / фут)
    1/8 0,405 « 0,269″ 0,068 « 0.05 фунт / фут
    1/4 0,540 « 0,364″ 0,088 « 0,09 фунт / фут
    3/8 0,675 « 0,493″ 0,091 « 0,12 фунт / фут
    1/2 0,840 « 0,622″ 0,109 « 0,17 фунт / фут
    3/4 1,050 « 0,824″ 0,113 « 0,23 фунт / фут
    1 1.315 « 1,049″ 0,133 « 0,33 фунт / фут
    1-1 / 4 1,660 « 1,380″ 0,140 « 0,45 фунт / фут
    1-1 / 2 1,900 « 1,610″ 0,145 « 0,54 фунт / фут
    2 2,375 « 2,067″ 0,154 « 0,72 фунт / фут
    2-1 / 2 2,875 « 2. 469 « 0,203″ 1,14 фунт / фут
    3 3,500 « 3,068″ 0,216 « 1,49 фунт / фут
    3-1 / 2 4.000 « 3,548″ 0,226 « 1,79 фунт / фут
    4 4,500 « 4,026″ 0,237 « 2,19 фунт / фут
    5 5,563 « 5,047″ 0,258 « 2.87 фунтов / фут
    6 6,625 дюйма 6,065 дюйма 0,280 дюйма 3,73 фунта / фут
    8 8,625 « 7,981″ 0,322 « 5,62 фунт / фут
    10 10,750 « 10,020″ 0,365 « 7,97 фунт / фут
    12 12,75 « 11,938″ 0,406 « 10,53 фунт / фут
    14 14.000 « 13,126″ 0,437 « 12,46 фунт / фут
    16 16,000 « 15,000″ 0,500 « 16,29 фунт / фут
    18 18,000 « 16,876″ 0,562 « 20,59 фунт / фут
    20 20,000 « 18,814″ 0,593 « 24,18 фунт / фут
    24 24,000 « 22. 626 « 0,687″ 33,65 фунт / фут

    Размеры труб из поливинилхлорида (ПВХ) — Таблица 80

    Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ

    NPS Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Толщина стенки (дюймы) Вес (фунт / фут)
    1/8 0,405 « 0.215 0,095 0,06 фунт / фут
    1/4 0,540 « 0,302″ 0,119 « 0,11 фунт / фут
    3/8 0,675 « 0,423″ 0,126 « 0,15 фунт / фут
    1/2 0,840 « 0,546″ 0,147 « 0,21 фунт / фут
    3/4 1,050 « 0,742″ 0.154 « 0,29 фунт / фут
    1 1,315 « 0,957″ 0,179 « 0,42 фунт / фут
    1-1 / 4 1,660 « 1,278″ 0,191 « 0,59 фунт / фут
    1-1 / 2 1,900 « 1,5″ 0. 200 « 0,71 фунт / фут
    2 2,375 « 1,939″ 0,218 « 0.98 фунтов / фут
    2-1 / 2 2,875 « 2,323″ 0,276 « 1,50 фунт / фут
    3 3,500 « 2,900″ 0,300 « 2,10 фунт / фут
    3-1 / 2 4.000 « 3,364″ 0,318 « 2,45 фунт / фут
    4 4,500 « 3,826″ 0,337 « 2,94 фунта / фут
    5 5.563 « 4,813″ 0,375 « 4,08 фунт / фут
    6 6,625 « 5,761″ 0,432 « 5,61 фунт / фут
    8 8,625 « 7,625″ 0,500 « 8,52 фунт / фут
    10 10,750 « 9,562″ 0,594 « 12,64 фунт / фут
    12 12,75 « 11. 374 « 0,688″ 17,38 фунт / фут
    14 14,000 « 12,500″ 0,750 « 20,85 фунт / фут
    16 16,000 « 14,312″ 0,844 « 26,81 фунт / фут
    18 18,000 « 16,124″ 0,938 « 33,54 фунт / фут
    20 20,000 « 17,938″ 1.031 « 41,05 фунт / фут
    24 24,000 « 21,562″ 1,219 « 58,23 фунт / фут

    Требования к высоте дымохода

    Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство дымохода из каменной кладки. Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный U, необходимо учитывать множество факторов.L. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащего количества дымохода на штук над крышей.

    3-2-10 Разъяснение правил

    Если вы изучали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей. Объяснение: труба дымохода должна быть минимум на три фута над крышей, но также на два фута выше, чем все в пределах десяти футов.

    • Минимум три фута над высокой стороной крыши
    • По крайней мере, на два фута выше любого предмета в пределах десяти футов

    Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей путаются. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон крыши, тем ближе крыша будет к трубе в том месте, где она проникает в крышу. Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется горизонтальный зазор 10 футов от крыши.

    Простой расчет высоты дымохода

    Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна находиться над крышей. Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние.В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика более 12 дюймов по горизонтали.
    Вот полезная статья, объясняющая, как измерить уклон крыши.

    Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька. Если вы находитесь на расстоянии более 10 футов по горизонтали от гребня, мы будем использовать множитель 10 футов, поскольку это требование выполнено. Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

    Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

    Пример # 1:

    Например, скажем, наш уклон крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проход крыши составляет дальше , чем 10 футов по горизонтали от конька крыши. Возьмем высоту уклона крыши 7 дюймов и умножим ее на 10, что составит 70 дюймов.Это означает, что если мы измерим 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять расстояние от «верхней» стороны дымохода.

    Пример № 2:

    Давайте сделаем тот же пример, но переместим проем крыши ближе к коньку крыши. Угол наклона крыши составляет 7/12, а прорезь крыши будет на расстоянии 4 фута от конька крыши. Возьмем подъем уклона крыши в 7 дюймов (дюймов подъема на фут) и умножим это на 4 (футы горизонтального пролета до верхней точки), что равно 28 дюймов (дюймов подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

    На этом этапе мы охватываем все в соответствии с правилом: дымоход должен быть как минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

    Этот зазор предназначен для предотвращения падения тлеющих углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

    Пожалуйста, помните, также следует учитывать руководство производителя. Если производитель дымоходной трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

    % PDF-1.6
    %
    1 0 obj
    >
    endobj
    2 0 obj
    >
    endobj
    3 0 obj
    >
    endobj
    6 0 obj
    > / ProcSet [/ PDF / Text] >> / Type / Page >>
    endobj
    7 0 объект
    >
    endobj
    8 0 объект
    >
    endobj
    9 0 объект
    >
    endobj
    10 0 obj
    >
    endobj
    11 0 объект
    >
    endobj
    12 0 объект
    >
    endobj
    13 0 объект
    >
    endobj
    14 0 объект
    >
    endobj
    15 0 объект
    >
    endobj
    16 0 объект
    >
    endobj
    17 0 объект
    >
    endobj
    18 0 объект
    >
    endobj
    19 0 объект
    >
    endobj
    20 0 объект
    >
    endobj
    21 0 объект
    >
    endobj
    22 0 объект
    >
    endobj
    23 0 объект
    >
    endobj
    24 0 объект
    >
    endobj
    25 0 объект
    >
    endobj
    26 0 объект
    >
    endobj
    27 0 объект
    >
    endobj
    28 0 объект
    >
    endobj
    29 0 объект
    >
    endobj
    30 0 объект
    >
    endobj
    31 0 объект
    >
    endobj
    32 0 объект
    >
    endobj
    33 0 объект
    >
    endobj
    34 0 объект
    >
    endobj
    35 0 объект
    >
    endobj
    36 0 объект
    >
    endobj
    37 0 объект
    >
    endobj
    38 0 объект
    >
    endobj
    39 0 объект
    >
    endobj
    40 0 объект
    >
    endobj
    41 0 объект
    >
    endobj
    42 0 объект
    >
    endobj
    43 0 объект
    >
    endobj
    44 0 объект
    >
    endobj
    45 0 объект
    >
    endobj
    46 0 объект
    >
    endobj
    47 0 объект
    >
    endobj
    48 0 объект
    >
    endobj
    49 0 объект
    >
    endobj
    50 0 объект
    >
    endobj
    51 0 объект
    >
    endobj
    52 0 объект
    >
    endobj
    53 0 объект
    >
    endobj
    54 0 объект
    >
    endobj
    55 0 объект
    >
    endobj
    56 0 объект
    >
    endobj
    57 0 объект
    >
    endobj
    58 0 объект
    >
    endobj
    59 0 объект
    >
    endobj
    60 0 obj
    >
    endobj
    61 0 объект
    >
    endobj
    62 0 объект
    >
    endobj
    63 0 объект
    >
    endobj
    64 0 объект
    >
    endobj
    65 0 объект
    >
    endobj
    66 0 объект
    >
    endobj
    67 0 объект
    >
    endobj
    68 0 объект
    >
    endobj
    69 0 объект
    >
    endobj
    70 0 объект
    >
    endobj
    71 0 объект
    >
    endobj
    72 0 объект
    >
    endobj
    73 0 объект
    >
    endobj
    74 0 объект
    >
    endobj
    75 0 объект
    >
    endobj
    76 0 объект
    >
    endobj
    77 0 объект
    >
    endobj
    78 0 объект
    >
    endobj
    79 0 объект
    >
    endobj
    80 0 объект
    >
    endobj
    81 0 объект
    >
    endobj
    82 0 объект
    >
    endobj
    83 0 объект
    >
    endobj
    84 0 объект
    >
    endobj
    85 0 объект
    >
    endobj
    86 0 объект
    >
    endobj
    87 0 объект
    >
    endobj
    88 0 объект
    >
    endobj
    89 0 объект
    >
    endobj
    90 0 объект
    >
    endobj
    91 0 объект
    >
    endobj
    92 0 объект
    >
    endobj
    93 0 объект
    >
    endobj
    94 0 объект
    >
    endobj
    95 0 объект
    >
    endobj
    96 0 объект
    >
    endobj
    97 0 объект
    >
    endobj
    98 0 объект
    >
    endobj
    99 0 объект
    >
    endobj
    100 0 объект
    >
    endobj
    101 0 объект
    >
    endobj
    102 0 объект
    >
    endobj
    103 0 объект
    >
    endobj
    104 0 объект
    >
    endobj
    105 0 объект
    >
    endobj
    106 0 объект
    >
    endobj
    107 0 объект
    >
    endobj
    108 0 объект
    >
    endobj
    109 0 объект
    >
    endobj
    110 0 объект
    >
    endobj
    111 0 объект
    >
    endobj
    112 0 объект
    >
    endobj
    113 0 объект
    >
    endobj
    114 0 объект
    >
    endobj
    115 0 объект
    >
    endobj
    116 0 объект
    >
    endobj
    117 0 объект
    >
    endobj
    118 0 объект
    >
    endobj
    119 0 объект
    >
    endobj
    120 0 объект
    >
    endobj
    121 0 объект
    >
    endobj
    122 0 объект
    >
    endobj
    123 0 объект
    >
    endobj
    124 0 объект
    >
    endobj
    125 0 объект
    >
    endobj
    126 0 объект
    >
    endobj
    127 0 объект
    >
    endobj
    128 0 объект
    >
    endobj
    129 0 объект
    >
    endobj
    130 0 объект
    >
    endobj
    131 0 объект
    >
    endobj
    132 0 объект
    >
    endobj
    133 0 объект
    >
    endobj
    134 0 объект
    >
    endobj
    135 0 объект
    >
    endobj
    136 0 объект
    >
    endobj
    137 0 объект
    >
    endobj
    138 0 объект
    >
    endobj
    139 0 объект
    >
    endobj
    140 0 объект
    >
    endobj
    141 0 объект
    >
    endobj
    142 0 объект
    >
    endobj
    143 0 объект
    >
    endobj
    144 0 объект
    >
    endobj
    145 0 объект
    >
    endobj
    146 0 объект
    >
    endobj
    147 0 объект
    >
    endobj
    148 0 объект
    >
    endobj
    149 0 объект
    >
    endobj
    150 0 объект
    >
    endobj
    151 0 объект
    >
    endobj
    152 0 объект
    >
    endobj
    153 0 объект
    >
    endobj
    154 0 объект
    >
    endobj
    155 0 объект
    >
    endobj
    156 0 объект
    >
    endobj
    157 0 объект
    >
    endobj
    158 0 объект
    >
    endobj
    159 0 объект
    >
    endobj
    160 0 объект
    >
    endobj
    161 0 объект
    >
    endobj
    162 0 объект
    >
    endobj
    163 0 объект
    >
    endobj
    164 0 объект
    >
    endobj
    165 0 объект
    >
    endobj
    166 0 объект
    >
    endobj
    167 0 объект
    >
    endobj
    168 0 объект
    >
    endobj
    169 0 объект
    >
    endobj
    170 0 объект
    >
    endobj
    171 0 объект
    >
    endobj
    172 0 объект
    >
    endobj
    173 0 объект
    >
    endobj
    174 0 объект
    >
    endobj
    175 0 объект
    >
    endobj
    176 0 объект
    >
    endobj
    177 0 объект
    >
    endobj
    178 0 объект
    >
    endobj
    179 0 объект
    >
    endobj
    180 0 объект
    >
    endobj
    181 0 объект
    >
    endobj
    182 0 объект
    >
    endobj
    183 0 объект
    >
    endobj
    184 0 объект
    >
    endobj
    185 0 объект
    >
    endobj
    186 0 объект
    >
    endobj
    187 0 объект
    >
    endobj
    188 0 объект
    >
    endobj
    189 0 объект
    >
    endobj
    190 0 объект
    >
    endobj
    191 0 объект
    >
    endobj
    192 0 объект
    >
    endobj
    193 0 объект
    >
    endobj
    194 0 объект
    >
    endobj
    195 0 объект
    >
    endobj
    196 0 объект
    >
    endobj
    197 0 объект
    >
    endobj
    198 0 объект
    >
    endobj
    199 0 объект
    >
    endobj
    200 0 объект
    >
    endobj
    201 0 объект
    >
    endobj
    202 0 объект
    >
    endobj
    203 0 объект
    >
    endobj
    204 0 объект
    >
    endobj
    205 0 объект
    >
    endobj
    206 0 объект
    >
    endobj
    207 0 объект
    >
    endobj
    208 0 объект
    >
    endobj
    209 0 объект
    >
    endobj
    210 0 объект
    >
    endobj
    211 0 объект
    >
    endobj
    212 0 объект
    >
    endobj
    213 0 объект
    >
    endobj
    214 0 объект
    >
    endobj
    215 0 объект
    >
    endobj
    216 0 объект
    >
    endobj
    217 0 объект
    >
    endobj
    218 0 объект
    >
    endobj
    219 0 объект
    >
    endobj
    220 0 объект
    >
    endobj
    221 0 объект
    >
    endobj
    222 0 объект
    >
    endobj
    223 0 объект
    >
    endobj
    224 0 объект
    >
    endobj
    225 0 объект
    >
    endobj
    226 0 объект
    >
    endobj
    227 0 объект
    >
    endobj
    228 0 объект
    >
    endobj
    229 0 объект
    >
    endobj
    230 0 объект
    >
    endobj
    231 0 объект
    >
    endobj
    232 0 объект
    >
    endobj
    233 0 объект
    >
    endobj
    234 0 объект
    >
    endobj
    235 0 объект
    >
    endobj
    236 0 объект
    >
    endobj
    237 0 объект
    >
    endobj
    238 0 объект
    >
    endobj
    239 0 объект
    >
    endobj
    240 0 объект
    >
    endobj
    241 0 объект
    >
    endobj
    242 0 объект
    >
    endobj
    243 0 объект
    >
    endobj
    244 0 объект
    >
    endobj
    245 0 объект
    >
    endobj
    246 0 объект
    >
    endobj
    247 0 объект
    >
    endobj
    248 0 объект
    >
    endobj
    249 0 объект
    > поток
    HWKeQ $
    гал
    ZLrn5Qu} o ^ 9c =} />? _ =?> [[{X ^ cGBZPkp +}! CAIRoqi> e6
    2

    Консультации — Специалист по подбору | NFPA 20: Конструкция пожарного насоса

    Рис. 1. Вертикальный встроенный пожарный насос оборудован байпасом расходомера и дроссельным клапаном низкого всасывания.Предоставлено: Dewberry

    .

    Цели обучения:

    • Узнайте, как правильно выбрать размер пожарного насоса.
    • Узнайте о различиях между различными типами пожарных насосов.
    • Знайте, как спроектировать трубопроводы пожарного насоса в соответствии с требованиями NFPA 20.
    • Оцените разницу в стоимости между насосами разных типов и вариантами контроллеров.

    NFPA 20: Стандарт по установке стационарных насосов для противопожарной защиты защищает жизнь и имущество, предоставляя требования к установке пожарных насосов, чтобы гарантировать, что системы будут работать так, как задумано, для обеспечения адекватного и надежного водоснабжения в случае пожара.

    Спринклерная система пожаротушения — важнейший компонент безопасности жизни в здании. Международный Строительный Кодекс предусматривает ряд исключений, когда здание «полностью орошено», например, уменьшение номинальных расстояний, уменьшение требований к потоку пожарных гидрантов, увеличение расстояний эвакуации и увеличение высоты и площади зданий. Эти исключения разрешены с расчетом, что в случае пожара спринклерная система подавит пожар в достаточной степени, чтобы жители могли безопасно эвакуироваться из здания, и рост пожара будет контролироваться до тех пор, пока пожарная часть не прибудет полностью. погасить его.

    Часто в муниципальной системе водоснабжения достаточно давления для работы спринклерной системы. Пожарный насос необходим, когда доступный источник воды не имеет достаточного давления. Когда спринклерная система полагается на пожарный насос, производительность системы зависит от давления, создаваемого насосом.

    Из-за критической важности пожарного насоса при выборе и проектировании пожарного насоса следует тщательно продумать его.

    Размер f ire p ump

    Размер пожарного насоса определяется наиболее требовательной к гидравлической части частью системы противопожарной защиты.Во многих высотных зданиях это может быть потребность в автоматической пожарной стояке, которая требует 500 галлонов в минуту при 100 фунтах на квадратный дюйм в верхней части самой удаленной стояковой трубы, плюс 250 галлонов в минуту для каждой дополнительной стояковой трубы, максимум до 1000 галлонов в минуту для влажных систем или 1250 галлонов в минуту для сухих систем.

    Для невысоких зданий самой сложной зоной может быть любое количество различных опасностей. Хотя IBC требует, чтобы здания с самым высоким чистовым полом, расположенным на высоте более 30 футов над самым нижним подъездом для пожарных машин, были оборудованы стояками класса III или класса I, если здание полностью залито дождеванием, NFPA 14: Стандарт для установки стояков и шлангов Системы позволяют использовать стояки ручного типа с необходимым давлением, обеспечиваемым насосной тележкой пожарной части через соединение пожарной части (NFPA 14, раздел 5.4.1.1), таким образом, устраняя потребность опускной из рассмотрения. Перед тем, как пытаться определить размер пожарного насоса, важно провести анализ опасностей здания.

    Например, новая спринклерная система может быть установлена ​​в пятиэтажном медицинском офисном здании с частичным подвалом (общая высота здания 69 футов). Конструкция здания негорючая, тип II-B, площадь каждого этажа составляет около 18 000 квадратных футов. На цокольном уровне находятся электрические комнаты, общие складские помещения, небольшое помещение для хранения кислорода (250 квадратных футов), огороженное двухчасовой пожарной защитой, и крытая внешняя погрузочная площадка.

    Этажи с первого по четвертый включают кабинеты, кабинеты для осмотра и амбулаторные процедурные кабинеты. Пятый этаж — большой механический пентхаус с уклоном крыши 3:12. Центральные зоны на уровнях с нулевого по четвертый содержат лифтовые холлы, общественные коридоры и общественные туалеты. Здание оборудовано ручной водозаборной системой класса I.

    Преобладающая классификация опасности для всего здания — это легкая занятость, однако в здании есть помещения, которые требуют более высокой степени опасности.Хотя помещение для хранения кислорода требует максимальной плотности (0,30 галлона в минуту для повышенной опасности), это пространство не является самым требовательным с точки зрения гидравлики. Корпус, рассчитанный на два часа работы, обеспечивает эффективный барьер для предотвращения распространения огня за пределы помещения. По этой причине расчетная площадь должна распространяться только на стены периметра комнаты (NFPA 13-2013, раздел 11.2.3.3).

    Внешний погрузочный док требует второй по величине плотности: 0,20 галлона в минуту для обычной группы опасности 2. Он также требует увеличения на 30% размера удаленной зоны, потому что тип системы должен быть сухим из-за воздействия условий замерзания (NFPA 13-2013, Раздел 11.2.3.2.5). Расчетная потребность в расходе для этой области составляет приблизительно 507 галлонов в минуту (0,20 галлонов в минуту x 1950 квадратных футов = 390 галлонов в минуту + 30% для переполнения спринклерной головки = 507 галлонов в минуту). Предварительный гидравлический расчет для этой области показывает необходимое давление в системе 65 фунтов на квадратный дюйм.

    Наиболее требовательной к гидравлической системе участком в этом примере является механическое отделение пятого уровня. Хотя плотность для этой удаленной области составляет всего 0,15 галлона в минуту (обычная группа опасности 1), расположение на верхнем этаже требует дополнительного давления для преодоления потери напора из-за возвышения.Размер удаленной зоны увеличен до 1950 квадратных футов из-за увеличения на 30% для склонов, превышающих 2:12 (NFPA 13-2013, раздел 11.2.3.2.4). Расчетная потребность в расходе для этой области составляет примерно 380 галлонов в минуту (0,15 галлона в минуту x 1950 квадратных футов = 292,5 галлона в минуту + 30% для переполнения спринклерной головки = 380 галлонов в минуту). Предварительный гидравлический расчет показывает необходимое давление в системе 90 фунтов на квадратный дюйм.

    После того, как анализ опасности и предварительные гидравлические расчеты установили поток огня и необходимое давление для удовлетворения спроса в стояке или спринклерной системы, обзор испытания потока воды недавно можно определить, если пожарный насос необходимо.Испытание расхода воды, используемое для определения размера пожарного насоса, должно быть завершено в течение последних 12 месяцев (NFPA 20-2013, раздел 4.6.1.2).

    В примере сценария испытание на поток воды показывает статическое давление 54 фунта на квадратный дюйм, остаточное 48 фунтов на квадратный дюйм и расход 940 галлонов в минуту. Когда требуемая потребность внешнего шланга добавляется к потребности в потоке системы (380 галлонов в минуту + 250 шлангов = 630 галлонов в минуту) и отображается на графике, доступное давление городской воды составляет примерно 49 фунтов на квадратный дюйм при расходе 630 галлонов в минуту.

    Обычно требуется минимальный запас прочности 10 фунтов на квадратный дюйм.Для удовлетворения спроса размер пожарного насоса должен быть не менее 400 галлонов в минуту при номинальном давлении 51 фунт на квадратный дюйм (городское давление 100–49 фунтов на квадратный дюйм = 51 фунт на квадратный дюйм). Размер пожарных насосов обычно зависит от диапазона давления, поэтому насос 400 галлонов в минуту с частотой вращения 3550 оборотов в минуту может обеспечить номинальное давление от 40 до 56 фунтов на квадратный дюйм без увеличения размера насоса. Поскольку нет разницы в стоимости между номинальным давлением 51 и 56 фунтов на квадратный дюйм и высокое давление не является проблемой, насос на 400 галлонов в минуту с номинальным давлением 56 фунтов на квадратный дюйм является приемлемым. Давление в пожарном насосе будет исследовано более подробно позже.

    Для исключительно высоких зданий может потребоваться более одного пожарного насоса для подачи необходимого давления на верхние этажи. NFPA 20 допускает последовательную работу максимум трех насосов (NFPA 20-2013, раздел 4.19.2.1).

    Пожарные насосы не могут работать параллельно, потому что обратный клапан нагнетания принудительно закрывается, когда давление на выходе клапана выше, чем на стороне входа. По этой причине невозможно добавить параллельный пожарный насос для повышения давления и / или потока в системе.

    Рис. 1: Вертикальный встроенный пожарный насос оснащен байпасом расходомера и дроссельным клапаном низкого всасывания. Предоставлено: Dewberry

    .

    Выбор f ire p ump

    Выбор пожарного насоса зависит от инфраструктуры здания и доступной площади. Наиболее распространенным выбором для приводов пожарных насосов являются электродвигатели и дизельные двигатели. Электродвигатели, требующие высокой мощности, обычно работают от трехфазного питания 460 вольт или выше.Паровые турбины также возможны, но встречаются довольно редко.

    В зданиях, не оборудованных достаточной мощностью для питания электродвигателя, можно использовать дизельный пожарный насос. Требуется топливный бак для хранения 1 галлона топлива на каждую лошадиную силу плюс дополнительный объем, чтобы обеспечить место для теплового расширения. Под резервуаром для хранения топлива должна быть устроена дамба для сдерживания любых возможных разливов топлива. Часто на нагнетательной стороне насоса требуется предохранительный клапан для сброса избыточного давления в случае выхода двигателя из-под контроля или если комбинация давления всасывания и давления насоса превышает определенный порог.Выхлоп дизельного двигателя должен быть выведен наружу через глушитель.

    Дизельный пожарный насос необходимо размещать в отдельном корпусе или в помещении с прямым выходом наружу. Размер корпуса значительно больше, чем обычно требуется для электрического пожарного насоса, поскольку в нем хранится топливо и батареи, необходимые для обеспечения резервного источника питания. Дизельные пожарные насосы дороже в установке и обслуживании из-за большого количества механических частей, которые могут выйти из строя.

    В зданиях, где электрическая мощность не является проблемой, предпочтительнее использовать электропривод. Электродвигатели более компактны, требуют меньшего количества механических деталей и оказывают меньшее негативное воздействие на окружающую среду.

    Хотя NFPA 20 содержит рекомендации для различных типов насосов (центробежных, турбинных с вертикальным валом, поршневых и многоступенчатых многоступенчатых), центробежные пожарные насосы — включая горизонтальный разъемный корпус и вертикальный рядный — являются наиболее распространенными среди коммерческих зданий и поэтому выделяются в этот пример.Вертикальные линейные насосы обычно более компактны и занимают меньше места. В то время как горизонтальные насосы с разъемным корпусом необходимо монтировать на бетонной площадке, вертикальные линейные насосы можно вместо этого устанавливать на опорах трубопровода. По этим причинам вертикальные линейные насосы часто являются предпочтительным выбором для замены или модернизации.

    Вращение рабочего колеса вертикального линейного насоса менее подвержено механическим повреждениям из-за турбулентности воды, что обеспечивает большую гибкость в расположении трубопроводов на всасывающей стороне насоса.Для горизонтальных насосов с разъемным корпусом разрешается устанавливать колена и тройники перпендикулярно насосу, если фитинг расположен на расстоянии не менее 10 диаметров трубы от всасывающего фланца (NFPA 20-2013, разделы с 4.14.6.3.1 по 4.14.6.3.3. ). Эти требования не применимы к вертикальным линейным стилям.

    Рабочее колесо горизонтального насоса с разъемным корпусом расположено в отдельном корпусе перед двигателем, что обеспечивает легкий доступ в случае необходимости обслуживания. В вертикальном линейном насосе рабочее колесо находится под двигателем, поэтому для доступа к рабочему колесу требуется поднять и / или снять весь двигатель.По этой причине рекомендуется использовать подъемную балку или другое средство подъема для вертикальных рядных насосов мощностью более 30 лошадиных сил.

    Рис. 2. Правильная или неправильная ориентация фитингов изображена на всасывающей линии горизонтального насоса с разъемным корпусом. Предоставлено: Dewberry

    .

    Пожарная p ump p ressures

    Полный напор пожарного насоса — это энергия, передаваемая жидкости, когда она проходит через насос, обычно выражается в фунтах на квадратный дюйм.Для пожарных насосов, таких как горизонтальные центробежные насосы с разъемным корпусом и вертикальные рядные центробежные насосы, которые должны работать при чистом положительном напоре на всасывании, общий напор пожарного насоса рассчитывается путем прибавления напора всасывания (городского давления) к напору нагнетания. Напор на выходе насоса изменяется в зависимости от кривой производительности, которая определяется тремя ограничивающими точками: отключением, номинальной мощностью и перегрузкой.

    Отсечка представляет собой максимально допустимое полное давление напора, когда насос работает при нулевом расходе; это иногда также называют давлением оттока.Номинальное значение — это указанное давление и расход, которые насос должен производить при работе на 100% производительности насоса. Общее давление головы не должно быть менее 65% от номинального полного напора, когда насос работает на 150% от номинальной мощности потока, это точка перегрузки. Требования к потоку в системе, превышающие точку перегрузки, могут привести к кавитации и повреждению насоса.

    Кривая производительности пожарного насоса имеет допустимый рабочий диапазон, не превышающий 140% от номинального давления насоса.Рассмотрим предыдущий пример насоса на 400 галлонов в минуту с номинальным давлением 56 фунтов на квадратный дюйм. Этот насос будет производить 400 галлонов в минуту при 56 фунтах на квадратный дюйм при работе на 100% производительности насоса. Он также может производить максимальный объем 600 галлонов в минуту при давлении 36 фунтов на квадратный дюйм при работе с 65% производительности насоса. Доступный объем и давление меняются в зависимости от характеристики насоса.

    Возвращаясь к примеру с медицинским зданием, грузовой док требовал приблизительно 507 галлонов в минуту при давлении 65 фунтов на квадратный дюйм. Судя по кривой насоса на Рисунке 3, насос будет обеспечивать подачу примерно 47 фунтов на квадратный дюйм при расходе 507 галлонов в минуту.Когда это давление нагнетания сочетается с городской подачей (47 + 48 фунтов на квадратный дюйм = 95 фунтов на квадратный дюйм), очевидно, что выбранный насос может легко удовлетворить потребность в гидравлической системе сухой системы погрузочного дока.

    Давление оттока пожарного насоса — это величина давления, создаваемого при работе насоса при нулевом расходе. Давление смешивания сочетается со статическим давлением воды из подключенного источника, в результате получается комбинированное статическое давление, на которое должны быть рассчитаны все компоненты. Например, при номинальном давлении нагнетания 126% будет создано статическое давление нагнетания в 71 фунт / кв. Дюйм от вышеупомянутого насоса.Когда давление перекачки сочетается со статическим давлением в городе, общее статическое давление, ожидаемое на нагнетательной стороне насоса, составляет 122 фунта на квадратный дюйм (давление нагнетания 71 фунт на квадратный дюйм + 51 статическое давление в городе = 122 фунта на квадратный дюйм).

    Если статическое давление превышает 175 фунтов на квадратный дюйм (номинальное давление для стандартных компонентов спринклера и максимальное давление, допустимое для соединений клапана пожарного рукава), могут потребоваться редукционные клапаны, если все компоненты системы не рассчитаны на высокое давление.Важно включить показатель текучести насоса в число факторов, которые следует учитывать при взвешивании всех вариантов, чтобы сделать правильный выбор насоса.

    Стоимость пожарного насоса во многом зависит от номинальной мощности насоса и типа контроллера. Вертикальные линейные насосы обычно более рентабельны по сравнению с горизонтальными насосами с раздельным корпусом меньшего размера (номинальные значения от 1000 до 1250 галлонов в минуту). Рекомендуется проконсультироваться с местным представителем пожарного насоса для сравнения номинальной мощности горизонтальных насосов с раздельным корпусом и вертикальных рядных насосов, поскольку номинальная мощность в лошадиных силах может привести к увеличению затрат, связанных с элементами управления и электрическими соединениями.

    Рисунок 3: В этом примере показана кривая производительности насоса 400 галлонов в минуту с номинальным давлением 56 фунтов на квадратный дюйм. Предоставлено: Dewberry

    .

    Контроллеры
    NFPA 20 требует, чтобы пожарный насос запитывался от постоянно доступного источника питания, обычно определяемого как источник бесперебойного питания (NFPA 20-2013, разделы 9.1.5 и 9.2.1). Во многих случаях это требование требует наличия резервного генератора в качестве вторичного источника в случае сбоя питания, и в этом случае контроллер пожарного насоса должен быть оборудован автоматическим переключателем.ATS — это опция на контроллере пожарного насоса, которую необходимо указать; контроллер обычно не оборудован АВР.

    Самый дешевый тип контроллера пожарного насоса — это линейный контроллер постоянного напряжения без АВР. Это контроллер по умолчанию, который обычно предоставляется, если не указан другой стиль. Многие инженеры-электрики вместо этого предпочитают контроллеры пониженного напряжения «плавного пуска», потому что эти контроллеры уменьшают непосредственное потребление энергии резервным генератором за счет медленного увеличения напряжения, что позволяет уменьшить размер генератора.

    Проконсультируйтесь с инженером-электриком, чтобы обсудить плюсы и минусы различных стилей контроллеров. Экономия затрат на весь проект может быть больше, если выбрать более дорогой контроллер плавного пуска, чтобы уменьшить размер генератора.

    Рис. 4: Вид в разрезе вертикального встроенного пожарного насоса, оборудованного байпасом расходомера и дополнительным дроссельным клапаном низкого всасывания. Предоставлено: Dewberry

    .

    Fire p ump d esign
    На всасывающей трубе должны быть установлены внешний винт и задвижка с вилкой для обеспечения изоляции от входящей линии подачи (NFPA 20-2013, Раздел 4 .14.5.1). Это единственное устройство, которое прямо разрешено устанавливать на всасывающей линии в пределах 50 футов от всасывающего фланца насоса, хотя NFPA 20 действительно предусматривает допуск на другое оборудование, которое может потребоваться уполномоченным органом или другими разделами стандарт. Эти клапаны должны контролироваться с помощью системы пожарной сигнализации.

    Если местный AHJ и / или муниципальный отдел водоснабжения требует, чтобы на всасывающей линии пожарного насоса был установлен предохранитель обратного потока, он должен быть расположен на расстоянии не менее 10 диаметров трубы от всасывающего фланца насоса (NFPA 20-2013, Раздел 4.27,3). Это требование к расстоянию характерно для устройств предотвращения обратного потока, оборудованных внешними винтами и задвижками с вилкой. Если обратный клапан оборудован дроссельными заслонками, минимальное расстояние до всасывающего фланца увеличивается до 50 футов (NFPA 20-2013, раздел 4.27.3.1). Это увеличенное расстояние предусмотрено для рассеивания пузырьков воздуха, которые могут образовываться, когда вода проходит через центральный диск полностью открытого дроссельного клапана. Другие нетрадиционные методы предотвращения обратного потока, такие как разделительные баки, не рассматриваются в рамках этой статьи.

    NFPA 20 также обеспечивает исключение для соединения линии измерения давления с линией всасывания, когда для AHJ требуется дроссельный клапан низкого уровня всасывания для поддержания положительного давления на всасывающем трубопроводе (NFPA 20-2013, раздел 4.15.9.1). Дроссельный клапан низкого всасывания установлен на нагнетательной стороне насоса перед нагнетательным клапаном.

    На нагнетательной стороне насоса, обратный клапан и индикации регулирующего клапана требуется. Регулирующий клапан должен быть установлен после обратного клапана (NFPA 20-2013, раздел 4.15.7). Если пожарный насос оборудован байпасом расходомера, байпасное соединение с напорным трубопроводом должно находиться между обратным клапаном и регулирующим клапаном. Если пожарные насосы устанавливаются последовательно, между насосами не разрешается устанавливать дроссельные заслонки.

    Перепускная линия пожарного насоса требуется на всех пожарных насосах, где всасывающая линия имеет давление, достаточное для обеспечения материальной ценности без насоса (NFPA 20-2013, раздел 4.14.4). Байпас должен быть не меньше, чем напорный трубопровод, и должен быть оборудован обратным клапаном, установленным между двумя нормально открытыми регулирующими клапанами, ориентированными таким образом, чтобы предотвратить обратный поток на всасывающую сторону насоса.Байпасная линия должна быть подключена перед внешним винтом и траверсой на стороне всасывания и после регулирующего клапана на стороне нагнетания насоса.

    Каждый пожарный насос должен быть оснащен дозирующим устройством или фиксированными патрубками для проведения испытаний насоса. Это оборудование должно обеспечивать поток воды не менее 175% от номинальной производительности насоса (NFPA 20-2013, раздел 4.20.2.2). Когда измерительное устройство установлено в замкнутом контуре для проверки расхода пожарного насоса, необходимо также предусмотреть альтернативные средства измерения расхода.

    Байпас расходомера предпочтителен в некоторых муниципалитетах в рамках усилий по экономии воды. Байпас расходомера позволяет выполнять стандартные испытания без сброса воды в окружающую среду. Обводная линия оборудована расходомером Вентури, расположенным между двумя нормально закрытыми дроссельными заслонками. Для достижения надлежащей работы расходомера необходимо соблюдать указанные производителем минимальные расстояния между расходомером и соседними нормально закрытыми дисковыми затворами.Байпас расходомера должен быть подключен после внешнего винта и вилки на стороне всасывания и между обратным клапаном и регулирующим клапаном на стороне нагнетания насоса.

    Минимальный диаметр трубы и количество выходов, требуемых для испытательного коллектора пожарного насоса, определяется пропускной способностью насоса. Эти минимальные требования изложены в NFPA 20 (NFPA 20-2013, Таблица 4.26 (a)). Когда длина трубы между испытательным коллектором и напорным фланцем насоса превышает 15 погонных футов, диаметр трубы необходимо увеличить до следующего размера.

    Если требуются переходные фитинги для уменьшения или увеличения диаметра трубы на фланце насоса, следует внимательно выбрать правильный переходной фитинг. На стороне всасывания насоса фланцевый редуктор должен быть эксцентрикового конического типа, установленным таким образом, чтобы избежать образования воздушных карманов. Редуктор на нагнетательной стороне насоса должен быть концентрическим типом.

    Подключение пожарной службы должны связать в систему на нагнетательной стороне насоса. Когда FDC расположен перед пожарным насосом, результатом может быть высокая скорость, которая увеличивает турбулентность воды и подвергает пожарный насос опасным условиям.Многие пожарные насосы имеют максимальное номинальное давление всасывания, которое может быть превышено давлением, распределяемым через FDC.

    Рисунок 5: Показан правильное расположение переходных фитингов, соединенных с всасывающим и нагнетательным горизонтальным пожарным насосом. Предоставлено: Dewberry

    .

    Пожарная p ump e nclosure

    Наконец, при выборе места для нового кожуха пожарного насоса важно учитывать доступность обслуживания и близость к внешнему виду здания.Помещение пожарного насоса должно быть расположено на внешней стене, прилегающей к пожарной полосе и над поймой. Если кожух должен быть расположен внутри, он должен быть доступен через проход с огнестойкостью, равной огнестойкости кожуха пожарного насоса. Согласно NFPA 20, пожарная насосная комната должна иметь минимальную двухчасовую огнестойкость, если она расположена в многоэтажном здании. Степень пожарной опасности может быть снижена до одного часа, если кожух пожарного насоса находится в полностью обрызгиваемом невысоком здании.

    Корпус должен быть достаточно большим, чтобы обеспечить достаточный зазор для установки и обслуживания пожарного насоса и связанных с ним компонентов.Хорошее практическое правило — обеспечить зазор не менее 12 дюймов за пожарным насосом и минимальное расстояние 12 дюймов от краев всего узла пожарного насоса, трубопроводов и клапанов до стен. Если помещение состоит из нескольких стояков спринклера и / или стояков, необходимо поддерживать минимальное расстояние в 12 дюймов между стояками, чтобы обеспечить легкий доступ к оборудованию. Перед пожарным насосом и сопутствующим оборудованием должно быть сохранено расстояние не менее 3 футов. Необходимо соблюдать минимальные зазоры в соответствии с NFPA 70 вокруг электрического оборудования, находящегося под напряжением.

    Помещение пожарных насосов предназначено исключительно для противопожарного оборудования и не должно использоваться другими механическими предприятиями. Это правило применимо ко всему оборудованию, которое не имеет отношения к работе пожарного насоса, за исключением оборудования, связанного с домашним водопроводом. NFPA 20 предусматривает исключение для бытового водоснабжения, которое должно быть расположено в пределах пожарного насосного отделения.

    При проектировании пожарного насоса необходимо учитывать множество факторов. NFPA 20 содержит важные требования, которые следует строго соблюдать, чтобы пожарный насос работал должным образом, если он когда-либо понадобится.

    Как преобразовать размер трубы в галлоны в минуту

    Вы можете преобразовать размер трубы в галлоны в минуту потока, рассчитав площадь поперечного сечения трубы и сделав некоторые разумные предположения об объеме трубы и скорости потока. Размер трубы измеряется по внутреннему диаметру трубы, а не по общему внешнему диаметру. После определения можно рассчитать общий объем. Расход трубы описывается в галлонах в минуту. Более короткие отрезки трубы будут иметь больший поток, чем более длинные отрезки того же диаметра.Это вызвано внутренним сопротивлением самой трубы. По той же причине труба большего диаметра будет иметь больший расход или галлон в минуту, чем труба меньшего диаметра при том же давлении или скорости потока. Давление выражается в фунтах на квадратный дюйм. Размер в квадратных дюймах определяется площадью трубы. Фунты — это сила, которая прилагается к жидкости, чтобы протолкнуть ее через замкнутое пространство. На этом фоне вы можете оценить поток в зависимости от размера трубы.

      Найдите площадь поперечного сечения трубы.Площадь равна пи, умноженному на квадрат радиуса, или a = 3,14 x r 2 . Труба диаметром два дюйма будет иметь площадь поперечного сечения 3,14 x 1 2 или 3,14 квадратных дюйма.

      Поймите, что у воды есть определенное давление, связанное с высотой этой воды. Один фунт водяного давления, или 1 фунт / кв. Дюйм, равен 2,31 футам высоты над уровнем моря. Другими словами, 1-дюймовый столб или водопроводная труба высотой 2,31 фута будет иметь давление 1 фунт / кв. Дюйм. Общая высота — а не объем — трубы соответствует давлению.Труба диаметром 6 дюймов и высотой 2,31 фута будет иметь только 1 фунт / кв. Дюйм.

      Найдите на шаге 1 объем трубы диаметром 2 дюйма и длиной 10 футов. Десять футов равны 120 дюймам. Умножьте площадь поперечного сечения 3,14 квадратных дюйма на длину. Объем трубы равен 376,8 кубических дюймов объема.

      Преобразование кубических дюймов в кубические футы. Один кубический фут равен 1728 кубическим дюймам. Разделите 376,8 кубических дюймов на 1728 кубических дюймов на кубический фут, и ответ будет.218 кубических футов. Это означает, что труба диаметром 2 дюйма и длиной 10 футов имеет внутренний объем 0,218 кубических футов.

      Рассчитайте количество воды, которое может содержаться в секции трубы в любой момент времени. Один кубический фут воды равен 7,48 галлонам. Умножьте 7,48 галлона на 0,218 кубических футов, и количество воды в трубе будет равно 1,63 галлона.

      Найдите галлон в минуту, если скорость потока воды составляет один фут в секунду. Умножьте скорость потока один фут в секунду на 60 секунд в минуту, и теперь скорость потока составит 60 футов в минуту.Другими словами, вода будет проходить через 10-футовую трубу шесть полных объемов за каждую минуту. Так как трубопровод содержит 1,63 галлона на 10 футов трубы, умножьте 1,63 на шесть, и конечный галлон в минуту будет равен 9,78 галлона в минуту для потока воды из трубы диаметром 2 дюйма.

    Размер выпускной трубы для насоса — лучше ли труба большего размера?

    В. Я проектирую насосную систему из озера, и я прочитал и понял ваш расчет FT HD, необходимый для выбора насоса, но кажется, что диаметр трубы выше по потоку (вверх по склону) будет иметь значение в расчетах.Я собирался использовать трубу большего диаметра, чтобы уменьшить сопротивление трубы и падение давления на клапане, но мне кажется, что вес дополнительной воды (противодавление) будет больше для трубы большего диаметра, чем для трубы меньшего диаметра. Должно быть легче протолкнуть воду на 3/4 дюйма, чем на 1 1/2 дюйма. Вы ничего об этом не упоминаете. Не считая сопротивления трубы, имеет ли диаметр трубы значение для требуемого FT HD? Перефразировано: оказывает ли столб воды большего диаметра какое-либо влияние на статическое давление или силу, необходимую для его перемещения?

    А.Короткий ответ заключается в том, что труба большего размера будет лучше, поскольку в ней будет меньше потерь давления. Это связано с меньшими «потерями на трение», поскольку вода течет по трубе большего размера. Большее количество воды в большей трубе не влияет на давление воды. Однако меньшая труба может создавать большие потери на трение, поэтому она может быть хуже, чем большая труба. Чтобы выяснить это, вам необходимо рассчитать потери на трение для разных размеров выпускной трубы в зависимости от расхода и размера трубы.См. Калькуляторы потерь на трение, чтобы рассчитать потери на трение в трубах.

    Более подробный ответ:
    Один из действительно трудных для понимания принципов гидравлики — это соотношение объема потока, давления и веса воды. Как ни странно, большая труба на самом деле будет легче для насоса. Важен не объем воды, а высота ее подъема. В некотором смысле это вариация старой поговорки: «Что весит больше: фунт перьев или фунт свинца?» Очевидно оба весят фунт! Эту версию можно сформулировать так: «Что проще для насоса: 5 галлонов в минуту в трубе 1/2 дюйма или 5 галлонов в минуту в трубе 2 дюйма? Ни то, ни другое, потому что 5 галлонов в минуту все равно 5 галлонов в минуту независимо от размера трубы! Да, вам потребуется больше мощности, если вы действительно поднимаете больше воды, также нам потребуется больше мощности, чтобы поднять воду выше, но это не то, что происходит.Количество воды и высота, которую мы поднимаем, не изменились.

    Другая проблема — поток через трубу. Это проблема, которая фактически делает меньшую трубу потенциально хуже, чем большую. Поскольку меньшая труба меньше по размеру, воду труднее протолкнуть через нее. Сопротивление стенок меньшей трубы вызывает потерю давления при протекании воды. это обычно называется «потерей на трение». Степень потерь на трение зависит от расхода и размера трубы.Как больший расход, так и меньшие размеры труб приводят к большим потерям на трение. Это единственная причина, по которой труба меньшего размера будет хуже, чем труба большего размера. Насколько хуже, зависит от фактического расхода и размера трубы.

    Как правило (т.е. не всегда верно, но чаще всего) размер трубы на выходе из насоса почти всегда меньше, чем размер трубы, которая обеспечивает оптимальный поток от насоса. Другими словами, если насос имеет выходное отверстие с резьбой 1 дюйм, очень вероятно, что к выходному отверстию диаметром 1 дюйм будет прикреплена труба диаметром 1 1/2 дюйма для использования в качестве выпускной трубы.Производители насосов, как правило, используют входы и выходы меньшего размера, чтобы сэкономить деньги.

    Более технический ответ:
    Подумайте о ступнях головы. Как обсуждалось в руководстве по насосу, количество футов глубины воды определяет давление воды. Таким образом, 80 футов глубины воды равны давлению 80 футов hd. Это давление будет одинаковым независимо от размера трубы. Давление воды внизу трубы 1/2 дюйма высотой 80 футов точно такое же, как давление воды внизу трубы 6 дюймов высотой 80 футов, даже несмотря на то, что труба 6 дюймов удерживает намного больше воды.Насос на самом деле работает, создавая давление воды. Таким образом, для насоса нет разницы между закачкой в ​​трубу любого размера, давление воды, необходимое для перемещения воды в нижнюю часть обеих труб, одинаковое. Теперь потери давления при движении воды по двум трубам будут разными. Предполагая высокую скорость потока, будет потеряно намного больше давления из-за трения в меньшей трубе. По этой причине будет лучше использовать трубу большего размера. Однако в зависимости от потока это может быть лишь незначительно лучше.Чтобы узнать это, вам необходимо рассчитать потери на трение в выпускной трубе в зависимости от расхода и размера трубы. См. Калькуляторы потерь на трение, чтобы рассчитать потери на трение в трубах различных типов.

    Соответствуют ли удлинители вашей вентиляционной трубы требованиям строительных норм?

    TUBOS® — это сборные удлинители вентиляционных труб для водопровода. Tubos, патент заявлен, это самый быстрый, дешевый и надежный метод удлинения кровельных труб …

    ГАРАНТИРОВАНО

    Система Tubos представляет собой удобный удлинитель водоотводящей трубы, который устанавливается в любом месте, где высота водоотводящей трубы над существующим уровнем готовой поверхности кровельной системы не соответствует или не будет соответствовать минимальным требованиям применимых строительных норм и правил.

    Магазинные удлинители труб Tubos доступны в 2, 3 и 4 дюйма

    Чаще всего протечки на крыше можно было бы избежать, если бы соблюдался и / или соблюдался кодекс. Важно знать действующие нормы безопасности, здоровья и благополучия всех участников. Убедитесь, что все вентиляционные трубы находятся выше готовой системы крыши, что соответствует минимальным требованиям применимых строительных норм.Обычно требуется, чтобы на всех видеомагнитофонах было не менее 8 дюймов. Прилагаемое видео показывает наиболее эффективный и действенный способ сделать это.

    Международный сантехнический кодекс (IPC) требует, чтобы водопроводные вентиляционные трубы выходили вертикально не менее чем на 152 мм (6 дюймов) над крышей, согласно Разделу 905.5 «Вентиляционные соединения и классы». Кроме того, вентиляционные трубы должны располагаться на расстоянии не менее 305 мм (12 дюймов) от вертикальной поверхности. В местах, где есть снег, вентиляционная труба должна быть не менее 51 мм (2 дюйма).) в диаметре и 305 мм внутри изолированной площади здания до выхода через крышу. Вентиляционные отверстия в этих местах также должны выступать на 610 мм (24 дюйма) над крышей.

    Строительные нормы и правила Флориды, 2010 г., сантехника 904.1 Надстройка крыши. Все открытые вентиляционные трубы, проходящие через крышу, должны заканчиваться на высоте не менее 6 дюймов (152 мм) над крышей и не менее чем на 2 дюйма (51 мм) над переворотом аварийного перелива, за исключением случаев, когда крыша должна быть При использовании для любых целей, кроме защиты от атмосферных воздействий, удлинители вентиляционных отверстий должны располагаться на высоте не менее 7 футов (2134 мм) над крышей.

    Преимущества сборных удлинителей вентиляционных труб Tubos

    • Простота установки: не требуются специальные инструменты для определения размера и надежной установки TUBOS® в отверстия существующих вентиляционных труб. Стандартные ручные инструменты (рулетка, ручная или переносная пила с питанием от аккумулятора, пистолет для герметика) — это все, что необходимо для установки.
    • Простота конструкции: TUBOS® изготавливаются для использования с вентиляционными трубами стандартного диаметра. TUBOS® предварительно изготовлены со встроенными шестидюймовыми вставками для сращивания стыков труб на каждом конце каждого устройства.
    • Экономичный: Каждый TUBOS® можно использовать для двух установок. После того, как один конец TUBOS® отрезан и установлен, другой конец можно сохранить для будущей установки на другой трубе того же диаметра. Отсутствие времени на изготовление и минимальные затраты на установку позволяют быстро приступить к реализации вашего проекта.
    • Среднее время установки … 3 мин.
    • Средняя экономия материала … 35 долларов … КАЖДЫЙ

    СЧАСТЛИВЫЕ КЛИЕНТЫ
    «Tubos — отличный продукт, который мы используем во многих наших проектах по ремонту крыш.Увеличиваем ли мы толщину изоляции для соответствия дополнительным требованиям R-ценности, добавляем конусную изоляцию или заливаем новый легкий изоляционный бетонный настил, всегда есть необходимость в увеличении высоты существующих вентиляционных труб. Tubos — это быстрый, простой и недорогой способ поднять вентиляционные трубы, которые не будут протекать, и отвечает требованиям консультанта по кровле и требованиям производителя мембран. Спасибо за это отличное решение ».
    — БРЕНТ МАКФАРЛИН — КОМПАНИЯ KPOST, ВИЦЕ-ПРЕЗИДЕНТ ПО ОПЕРАЦИЯМ

    «Ваш продукт восхитителен, мы используем его в течение некоторого времени, мне жаль, что я не подумал об этом! Мы делаем много установок конической изоляции, которые почти всегда требуют, чтобы вентиляционные трубы были расширены до более высокого уровня, чтобы приспособиться к конусу и это намного проще, дешевле и быстрее, чем старый метод соединения ПВХ, который обычно также требует использования свинцовой батареи большего размера.Консультанты по кровле, с которыми мы взаимодействовали по проектам, которые требовали расширения вентиляционной трубы, также быстро одобрили это, поскольку они также видят в этом способ сэкономить деньги своих клиентов и при этом сохранить высокое качество деталей. Хорошая работа! «
    — ДАРРИК ГОКЕРИЛЛ — PSI КРОВЛЯ И РЕСТАВРАЦИЯ, ПРЕЗИДЕНТ

    «Компания Tubos изобрела незаменимый продукт, который заполняет огромную пустоту в кровельной промышленности. Нам настолько нравится этот продукт, что он стал постоянной позицией в наших спецификациях проекта.Поздравляем с идеей и желаем вам всяческих успехов в вашем бизнесе ».
    — РОБЕРТ УИТКОМБ, AIA, RRC, СУДЕБНЫЙ АРХИТЕКТОР, КОНСУЛЬТАНТ ПО КРОВЛИ И ГИДРОИЗОЛЯЦИИ

    McMullen Roofing — коммерческий подрядчик по кровельным работам, обслуживающий западно-центральную Флориду с 1985 года, и мы работаем с командой Tubos с момента их создания. Продукт Tubos оказал огромное влияние на наши кровельные проекты, сэкономив нам труд и предоставив уникальное решение для общая проблема. Мы получили отличную поддержку и обслуживание клиентов от Tubos, и мы настоятельно рекомендуем этот продукт! »
    — АДАМ Л.СМИТ, ESTIMATOR MCMULLEN ROOFING, CLEARWATER FL

    «Tubos, вы издеваетесь? Каждый подрядчик по ремонту кровли в коммерческих и / или жилых помещениях сталкивался со сценарием VTR размером менее восьми дюймов, сломанным или как есть. До Tubos вам приходилось нанимать сантехника или проявлять творческий подход с внешним рукавом. , не идеально. Их удобно хранить в ваших служебных фургонах. Бригадиры хранят их за сиденьем в своем грузовике. Вы не можете выполнить замену крыши или восстановление без них. Спасибо, Tubos, вы создали все необходимое для нас.»
    — ДЖОФФРИ ХЭГАН, МЕНЕДЖЕР ПО ЭКОЛОГИЧЕСКИМ РЕШЕНИЯМ LEED AP, TECTA AMERICA CENTRAL FLORIDA

    «Когда мы впервые использовали Tubos, мои ребята сказали, что он уверен, что он намного проще и быстрее, чем эти резиновые муфты. Какая отличная идея!»
    — JC, СЕРЕБРЯНЫЕ СИСТЕМЫ ВКЛЮЧЕНЫ

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
