Высота дымохода: как правильно расчитать, особенности

Теплотехнические и геометрические ошибки, допущенные при расчетах дымоотводящей трубы, угрожают неувязками в работе теплосилового оборудования, вызванных низкой тягой. В таком случае такой источник нагрева не просто, а порой и невозможно будет растопить. Опасным последствием неправильных расчетов конструкции — является процесс завихрения в газоходах, в результате чего дымовые газы смогут попасть в помещение, вызвав отравление угарным газом у домочадцев. Прежде чем приступить к постройке газохода, необходимо выполнить расчеты главных строительных параметров. Высота дымохода и его диаметр напрямую влияют на создание тяги в топочном пространстве.

Содержание

Технологический регламент и правила монтажа дымохода

Все нормативы для грамотного определения высоты газохода по отношению к коньку установлены СНиП 2-04-05/91.

Согласно требованиям стандарта:

  1. Суммарная протяжённость дымоходной трубы обязана быть более 5.0 м. В строениях, где нет мансардного отделения, высота трубы принимается менее 5.0 м.
  2. В этом случае будет выполнено условие по созданию рабочей тяги.
  3. Высота части канала, какая выступает за границу крыши, обязана быть более 500 мм.
  4. Над коньком она должна выступать на 500 мм и более, в случаях, когда промежуток между нею и коньком не превышает 1500 мм.
  5. Длинна трубы принимается, равной высоте конька либо немного больше, если часть горизонтальной поверхности от нее до контура конька установлены в границах от 1500 до 3000 мм.
  6. Максимальный уровень трубы обязан быть сверх линии, проведенной от конька к карнизу под наклоном 10 градусов.
  7. Если расстояние дымохода от конька -1500 мм, то устанавливают высоту с учетом конфигурации строения.

Высота дымоходаМонтаж дымохода

Перед тем, как установить, какой высоты должен быть дымоход выполняют расчет:

  1. На схеме наносят параллельную линию по отношению к уровню почвы. От данной линии, в точке, где крыша скрещивается с дымовым каналом, верх в аналогичном масштабе отмечают участок 500 мм.
  2. В новообразованной точке наносят новую линию — это и будет наименьшая высота, на какой будет располагаться устье трубы.
  3. По данному методу устанавливают максимальный размер высоты трубы, если расстояние между коньком и трубой более 1500 мм, но менее 3000 мм. От верха на кровельной конструкции откладывают горизонтальную линию, свидетельствующую о меньшем уровне участка трубы.
  4. Необходимо запомнить, что увеличивать высоту трубы над кровлей с нарушением нормативов — запрещается. Большой ветровой напор запросто сможет обрушить такой дымоотвод.

Методы расчета высоты дымовой трубы

Все индивидуальные дома должны быть оборудованы отоплением с источниками нагрева, работающего на газовом, жидком или газообразном топливе. Такие устройства оборудуются дымовыми трубами для удаления угарных газов, образующихся в результате горения топлива.

Такие котлоагрегаты способны работать только в случае, когда имеется необходимая тяга для подачи дутьевого воздуха и удаления дымовых газов. Расчет параметров газоходов выполняют исключительно высококлассные профессионалы, итоги расчетов оформляются в виде таблиц и рекомендуются к использованию во время изготовления системы дымоотвода от котлов.

Графический метод

В основании метода определения высоты дымохода относительно конька лежит теорема Пифагора. Схему строят с соблюдением габаритов и соотношений строения в доступном масштабе:

  1. На готовом эскизе наносят 2 симметрические оси: конек и запроектированное место трубы.
  2. Через верх кровли проводят горизонтальную линию и, применяя транспортир, к низу от нее, откладывают уклон, равный 10 градусам.
  3. Намеченную линию проводят до оси симметрии трубы.
  4. Усеченная линия даст требуемую величину.
  5. Ее нужно вымерить и просчитать в соответствии с принятым масштабом.
  6. Определенный размер и будет определять высоту.
  7. Потребуется узнать обеспечивает ли принятое значение государственным нормативам.
  8. План строения, если нужно, немного корректируют. Для чего ось дымопровода плавно перемещают по горизонтали, пока не будет определено оптимальное расположение дымовой трубы.

Высота дымоходаГрафический метод расчета высоты дымохода

Математический метод

Данный порядок определения высоты дымохода относительно конька базируется на применении тригонометрии. Расчеты исполняют в такой очередности:

  1. Рисуют эскиз фронтальной части строения в нужном масштабе. Для техников без инженерного навыка принимают наиболее подходящий масштаб – 1:100. При переводе плана в натуральные размеры считают, что 1 см равен 1 м.
  2. На схеме фиксируют симметрическую ось дымоотводящейтрубы. Через верх кровли выполняют дополнительную линию и дальше ведут до ее перекрестка с трубной осью.
  3. Равным образом, как в процессе графического приема чертят остроугольный треугольник в 10 градусов, приложенный к ребру конька.

Имея сведения об одном из катетов, возможно, вычислить другой, по формуле a = b*tgL. В данном случае:

  • a– длинна от ребра до выхода дымоотвода;
  • b – длинна от оси строения до симметрической оси дымохода;
  • L -угол равный 80 градусам, восполняющий 10 градусов до 90.

Описанные способы применяются при расчетах домашних дымопроводов, которые конкретно обслуживают единственный источник нагрева. Для производственных котлоагрегатов теплопроизводительностью более 80 кВт, или нескольких таких установок рекомендуется обратиться к специалистам. Должный размер тяги может быть обеспечен только с применением подробных тепловых и аэродинамических расчетов котельного оборудования.

Высота дымоходаМатематический метод расчета высоты дымохода

Высота дымохода от конька крыши скатного типа может зависеть не только лишь от правил СниП, но равным образом и от внешней и внутренней конфигурации каналов, их сечения и прочих данных, которые конкретно, обусловливают эффективность работы нагревательного агрегата и его КПД. Для организации наиболее развернутых подсчетов применят online калькуляторы, на профильных веб сайтах.

Нюансы планировки и факторы, влияющие на параметры дымохода

Для проектирования безупречного варианта невообразимо обходиться только расчетами  и схемами. Газоход пересекается с важными конструктивными частями дома, а это обозначает, что он, безусловно, воздействует на план. В том случае, когда владелец хочет выполнить монтаж поближе к коньку, он может столкнуться со многими сложностями. Поэтому дымопровод лучше располагать на большой дистанции.

Высота должна быть выбрана с учетом конструкционных особенностей:

  • Дизайн квартиры;
  • геометрия дымопровода;
  • число жилых этажей;
  • удобность монтажа дымоходных каналов;
  • потенциальная доступность для проведения работ по обслуживанию котлоагрегата и дымовентиляционной установки;
  • вид стройматериала, использующегося в период возведения перегородок и стропильной системы;
  • количество источников тепла, подключаемых к единственному дымоходу.

Необходимо обозначить, что в соответствии с нормами устройства систем теплоснабжения в индивидуальных жилищах, к одному газоходу допускается подключать только один котел. В особенных вариантах разрешается исполнять вывод котловых газов по одному дымоходу от 2-х агрегатов. Для грамотного функционирования теплотехнического оборудования, в середине такой конструкции надлежит ставить рассечку. Печи в многоэтажных домах до 3-х этажей размещают одну поверх иной, и их дымопроводы подобным манером, чтобы дымовые газы имели возможность уходить по одной шахте.

Подавляющее большинство конструкторов отдают предпочтение использованию каналов, которые монтируются в момент возведения стен зданий в кирпичной кладке — они позволяют в значительной степени сэкономить средства на стройматериалах.

Дымоход, который не имеет возможность быть установленным в капитальной стене, устанавливают дымовентиляционные каналы как можно ближе к коньковому прогону.

Строительство стенового дымопровода выполняется с применением шаблона-буйка, обкладываемого со всех сторон кирпичной кладкой. Он выполнен в форме деревянного ящика, с сечением равным диаметру дымовой трубы. Достигнув верха шаблона, его передвигают выше, после чего снова обкладывают. Процесс продолжают до того момента, пока не будет закончено сооружение несущей стенки.

Нередко, кирпичные трубы располагают с внутренней части капитальных стенок, в этом случае может быть организован наиболее эффективный нагрев коттеджа, с низкими удельными расходами на отопление. Иной раз дымовые каналы размещают во внешних стенках, однако подобный способ будет наиболее затратным и вызовет значительные усилия при обслуживании дымовентиляционных каналов. В варианте закладки дымовентиляционной системы в наружной стене, ширина стены трубы получается большей.

Безукоризненный расчет дымовой трубы повышает КПД источника нагрева дома и гарантирует безопасную эксплуатацию источников отопления. В противоположном варианте токсичные газы смогут попадать в жилое помещение и принести вред здоровью жильцов.

Высота дымовой трубы. Влияние высоты трубы на тягу.

Для расчёта высоты дымовой трубы существуют несколько простых правил, прописанных в противопожарных нормах.

Правильная высота дымовой трубы.

1. Высоту дымовых труб, считая от колосниковой решетки или пода печи до устья, следует принимать не менее 5 м.
2.Возвышение дымовых труб следует принимать:
  • Выход трубы не менее 500 мм над плоской кровлей;
  • При расположении на расстоянии до 1,5 м от конька или парапета, высота трубы не менее 500 мм над коньком кровли.
  • При расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета не ниже конька кровли или парапета.
  • При расположении дымовой трубы на расстоянии более 3 м. от конька высота трубы не ниже линии, проведенной от конька вниз под углом 10° к горизонту.
  • Необходимо предусматривать возвышение дымовых труб на 500 мм выше верхней точки здания, пристроенного к отапливаемому; выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.

Стоит ли строго следовать этим правилам?

С высотой дымохода, в соотношении с коньком кровли, всё предельно ясно, но что делать если кровля высотой 2 метра?

Высота дымовой трубы. Влияние высоты трубы на тягу.Высота дымовой трубы. Влияние высоты трубы на тягу.

Над невысокими строениями, 5 метровый дымоход выглядит, мягко говоря, странно.

Но требование высоты в 5 метров от пода топки предъявлено не просто так.

Именно высота даёт устойчивость тяги трубы.

При недостаточной высоте тяга в дымоходе неустойчивая.

Не путайте силу тяги и устойчивость.

Сила тяги зависит от сечения дымохода, а устойчивость от его высоты.

Часто печники пытаются улучшить устойчивость тяги увеличивая диаметр дымохода, но это не даёт нужного результата.

Особенно остро это несоответствие проявляется в открытых портальных печах для барбекю.

Высота дымовой трубы.Порталы печей для барбекю.

Обычно, беседки для барбекю невысокие и это не позволяет нагородить 5 метров дымохода.

Точнее, сделать то можно, но вряд ли такая каланча кому то понравится.

Открытые порталы, даже с дымоходом нормальной высоты, капризные устройства, а с дымоходом в 2 – 3 метра от пода, они становятся испытанием для пользователя.

Каждый порыв ветра или сквозняк ослабевают неустойчивую тягу низкого дымохода.

Предполагаемый отдых с шашлычками превращается в борьбу с дымом.

Что делать если беседка низкая.

1. Самое простое и верное решение – пробовать увеличить высоту дымохода.

Высота дымовой трубы.Увеличенная высота дымохода.)))) Кто то, сделал как смог.

Возможно, не придётся поднимать до 5 метров, бывает, для изменения ситуации, достаточно полуметра, но это можно понять только опытным путём.

2. Приспособить к дымоходу электрический дымосос.

Высота дымовой трубы.Электрический дымосос на трубе.

Дымосос – надёжное, но технически сложное решение для увеличения и стабилизации тяги.

3. Поставить на верх трубы дефлектор увеличивающий тягу.

Высота дымовой трубы. Влияние высоты трубы на тягу.Дефлектор сэндвич дымохода.

Как попытка засчитывается, но толку мало.

По личному опыту, дефлектор почти не влияет на тягу, но он однозначно не даст ветру задувать в дымоход, это может улучшить ситуацию.

Вывод: Требование о 5 метрах высоты дымохода обоснованно.

Низкий дымоход может приводить к неустойчивости тяги. Особенно сильно это проявляется на каминах и печах для барбекю.





Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений ощутимо снизится сила тяги. Печь сложно, а порой невозможно станет разжечь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Ясно, что для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме.

Коньковое ребро скатной крыши может стать подобной препоной, если не соблюден диктат соотношения высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 2.04.05-91 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

  • Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
  • Высота участка дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
  • Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
  • Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3,0 м.
  • Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб принимается равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода скатных крыш считается максимальное приближение к коньковому ребру, потому что:

  • В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
  • Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
  • Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения мод

Выполнение расчетов высоты дымовой трубы: формулы и примеры

Печь или камин неспроста называют «сердцем дома». Но приручение огня внутри жилой постройки предполагает целый ряд действий и длинный свод правил. Ведь любые ошибки в проектировании дымохода обходятся слишком дорого, начиная с удушливого дыма внутри помещения и заканчивая пожаром. И чаще всего все начинается с нарушения тяги и разрушения стенок дымохода, а затем возгораются прилегающие строительные конструкции.

Сегодня выполнение расчетов высоты дымовой трубы зачастую производят через специальные программы, хотя опытные специалисты обязательно проверяют полученные значения вручную, при помощи формул, с которыми есть смыл познакомиться ради душевного спокойствия.

Они не сложны, для их понимания достаточно школьных знаний геометрии и умения подставлять значения в нужное место. А мы, в свою очередь, постараемся объяснить вам, почему так важен каждый показатель для определения высоты дымоходной трубы, и как именно он на нее влияет.

Согласно всем строительным нормам и правилам, дымоход должен возвышаться над кровлей на определенном расстоянии. Это необходимо для того, чтобы воздуха на выступающих частях крыши ввиду завихрений не вызывал обратную тягу.

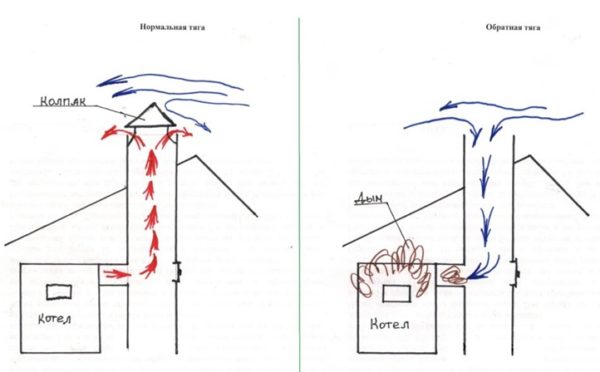

Обратную тягу воочию можно встретить в виде дыма, который валит из камина прямо вовнутрь помещения. Но и лишняя высота дымохода тоже не нужна, иначе тяга станет слишком сильной и тепла от такого камина не дождаться: дрова будут испепеляться, как спичка, не успевая давать жар.

Вот почему так важно рассчитать высоту дымоходной трубы максимально точно, в особенности учитывая направление действующих на местности ветров:

Если труба оказалась расположенной слишком близко к густым деревьям или высокой стене, ее необходимо нарастить асбестоцементной или стальной трубой.

В этом видео вы также найдете ценные советы по устройству дымохода и решения проблем с его высотой:

На саму силу тяги оказывают воздействие сразу несколько важных факторов:

  • материал изготовления дымохода;
  • высота фундамента над уровнем моря;
  • температура дымовых газов на выходе из печи;
  • форма поперечного сечения дымоходной трубы;
  • гладкость или шероховатость внутренней поверхности;
  • нарушение внутренней герметичности дымохода;
  • температура и влажность наружного воздуха;
  • вентиляция помещения с котлом или печью;
  • полнота сгорания топлива;
  • степень загрязнения котла (или печи) и дымохода;
  • тип используемой горелки (модуляционная она или дискретная).

Первым делом вам нужно определить величину статической тяги дымохода, а измеряется в величине ∆p [Па]. Вот формула для расчета:

h[м]=(∆p·Tp·Tн)/(3459·(Tp-1,1·Tн))

Тр – это средняя температура в трубе, а Тн – наружная температура. Измеряют ее по умолчанию в градусах по шкале Кельвина, но можно указать и по Цельсию, добавив +273.

Вычислить среднюю температуру не сложно. Обычно ее сообщают в технических данных к котлу, но важно также учитывать охлаждение. Это 1 градус на каждый метр кирпичной трубы, 2 градуса на метр стальной изолированной и 5 градусов на неизолированной.

При этом значение наружной температуры желательно брать то, что характерно для лета как самого проблемного времени для тяги:

Сделайте аэродинамический расчет и узнаете точную необходимую высоту и диаметр дымовой трубы. Сама по себе величина тяги означает разницу плотностей воздуха и дымового газа, умноженные на высоту дома. Именно 5 метров дымохода обеспечивают разрежение и тягу для дыма.

Но что делать, если высоту трубы уже выше ставить нельзя, а тяга по определенным причинам еще недостаточна? Такое нередко бывает, когда дымовые газы остывают слишк

Высота трубы дымохода над крышей

Какой должна быть высота дымохода относительно конька крыши

Схема определения высоты дымохода

Каждый отдельно стоящий дом имеет систему отопления с современными котлами, работающими на твердом, жидком или газообразном топливе, либо с простыми дровяными печками. Каждое из подобных устройств неизменно оборудуется конструкцией для отвода продуктов сгорания. При этом высота дымохода играет не последнюю роль в стабильной работе всех отопительных приборов. А определить этот параметр поможет калькулятор онлайн.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений.

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

  • В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
  • Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
  • Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

Какой должна быть высота дымоходной трубы?

Этот параметр в первую очередь зависит:

  • От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
  • От угла наклона ската кровли.
  • От наличия высоких деревьев и построек в непосредственной близости от трубы.
  • От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Общие положения

Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

Схема выводимых каналов на крышу здания

  • Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
  • На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
  • Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
  • Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

Как влияет сечение дымохода на его высоту?

Дымоход круглого сечения

Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

Рекомендации

Случается, что в доме кроме отопительного оборудования есть камин или газовая колонка, и каждый из них требует своего канала дымоотведения. Естественно, строить дымоход для каждого прибора никто не будет. В этом случае делают совмещенный дымоход с несколькими каналами, учитывая мощность каждого устройства, вид топлива и количество производимых продуктов сгорания.

Подобные сооружения имеют несколько преимуществ:

  • стабильная работа всех устройств;
  • экономия жилой площади;
  • экономия денежных средств и трудозатрат.

Расчет такого сооружения необходимо доверить профессионалам.

Заключение

Высота дымохода относительно конька в случае скатной крыши рассчитывается исходя из многих параметров. Провести такие расчеты можно собственными силами, используя калькулятор онлайн, или с помощью специалистов. Калькуляторы можно найти на многочисленных профильных сайтах или порталах. Помимо этого, хорошей помощью станут видеоматериалы по этому вопросу.

Как рассчитать высоту дымохода над крышей?

Высота дымохода определяет безопасность для вас и ваших близких. Если при эксплуатации газового котельного оборудования дымоход играет роль дымоотводящего канала, с продуктами сгорания с низкой температурой, то для твердотопливных котлов, печей и каминов не допускается никаких компромиссов.

Расчет дымоотводящей трубы от места ее расположения

Дело в том, что при неправильном расчете параметров дымоотводящей трубы или канала существует риск серьезного отравления продуктами сгорания либо даже может быть спровоцирован пожар несгоревшими фракциями или фрагментами загоревшейся сажи.

Как правильно рассчитать параметры дымохода

Следует придерживаться таких правил:

  • Высота дымовой трубы не является единственным параметром, влияющим на работоспособность и безопасность системы отопления, с газовым или твердотопливным котлом в качестве теплового прибора. Проектирование дымохода начинается с определения рабочих параметров системы отопления. Это значит, что комплекс по просчету котельной должен учитывать и эти факторы в том числе. Хозяин помещения должен к этому моменту определиться с типом используемого топлива (газ, пеллеты, дрова или торф), определиться с помощью специалиста с тепловой мощностью котла. определиться с типами радиаторов или конвекторов. Вопросов масса, однако, упущение какого-то момента может пагубно повлиять на работоспособность всей системы отопления. Для примера, многие начинающие строители собственного жилья заблуждаются в том, что все дымоходы одинаковы. Это не так. Дымоход из кирпича подойдет хорошо для отопления твердым топливом, например дровами, однако он не предусмотрен для отопления помещений газовым котлом.
  • В том, что касается рабочих параметров котлов, высота дымохода способна повлиять и на конечное КПД при отоплении. Не стоит забывать и о сечении трубы – диаметр влияет на минимальный и максимальный объем проходящих продуктов сгорания, обеспеченны естественной тягой.
  • К процессу расчета дымохода камина или твердотопливного котла могут требоваться дополнительные вычисления и замеры. Это связано с использованием одного канала для дыма одновременно несколькими приборами в котельной. Самодеятельность может привести либо к непредвиденным параметрам работы отопления либо даже к печальным последствиям.
  • Не существует системы дымоходов, которая бы могла быть универсальной для любого вида топлива, котельного оборудования и применяться как типовое решение. В связи с этим и возникает больше всего трудностей у застройщиков и владельцев частных домов и коттеджей.

Каким должен быть дымоход

Лучшей и оптимальной формой для дымохода является форма цилиндра. При квадратном сечении в углах канала могут наблюдаться неравномерный прогрев, что приведет к неминуемому разрушению в результате тепловых расширений. Кроме того, неравномерный прогрев по всей поверхности вызывает процесс естественной тяги, которая начинает движение по спирали, устремляясь вверх.

По этим причинам, формой, которая будет минимально противодействовать естественному движению газов, является цилиндр. Прямоугольная форма неминуемо приведет к появлению сопротивления из-за завихрений и это вызовет дополнительное выпадение гари и сажи. Для печей и каминов такой эффект можно расценивать положительно, поскольку завихрения способствуют дополнительному снятию тепла с выхлопа.

Круглая форма дымохода является самой оптимальной

Если ваша котельная оборудована для твердотопливного или газового котла современной конструкции – лучше не экспериментировать и применять цилиндрические трубы. Важно! Современные котлы в основном работают по экономичному алгоритму, это значит, что котел должен максимально быстро разогреться, и перейти в более щадящий режим. Для того понадобится не только сжечь много топлива, но и обеспечить подачу кислорода и отвод продуктов сгораний.

Относительно диаметра дымохода это значит, что заузив сечение выхлопа, вы не сможете добиться экономии и эффективной работы котельного оборудования. На практике, в попытках сэкономить, владельцы не покупают и не устанавливают трубы, которые рассчитаны по техническому проекту.

Какая должна быть высота

Высота дымохода над крышей требует особого внимания, поскольку именно там продукты сгорания переходят с закрытой и безопасной среды во внешнюю. Если эта высота будет недостаточной для безопасного охлаждения газов и их смешивания с воздухом, может создаться опасная ситуация отравления продуктами сгорания или даже привести к пожару.

Расчетные параметры расположения дымохода на крыше

Еще одним вопросом, заслуживающим внимание, является физика процесса по возникновению естественной тяги. Дело в том, что находясь в трубе дымохода, тяжелый воздух стремится подняться вверх, образовывая физическое явление тяги. Чем больше теплого воздуха, тем больше создается тяга. На объем внутри трубы влияют два показателя: внутренний объем и высота.

Здесь стоит добиться показателя «золотой середины». Естественная тяга может привести к значительному росту теплопотерь, поскольку выхлоп не будет успевать осуществить теплообмен с внутренним объемом. Это очень критично для каминов и печей, работающих на твердом топливе.

Допустим, у вас имеется дымоход, высотой около 4 метров. Исходя из вышесказанного, чем выше дымоход – тем больше будет тяга, но, оказывается, есть и обратная сторона этого процесса – остывание. Высокая труба быстрее остынет и создаст воздушную пробку с тяжелого прохладного газа, который будет препятствовать тяге. Вторым негативным явлением, вызванным злоупотреблением высотой дымохода, станет выпадение конденсата.

Специалисты рассчитывают высоту и сечение дымоходов, используя специальные программные продукты, которые построены на основе данных о термодинамики.

Высота над кровлей

Высота конца дымохода от конька или кровли должна вписываться в просчитанный заранее регламент. Если он находится на расстоянии 1,5 метра от конька, его высота допускается от 0,5 метра. Чем дальше от вертикальной линии конька – тем соответственно выше должен располагаться конец дымохода. На расстоянии от 3 метров, дымоход практически полностью должен быть выровнен относительно максимальной высоты конька.

Расчет минимальной высоты дымовой трубы

Не стоит пренебрегать таким важным этапом жилищного строительства, как просчет дымохода. Доверьте правильные расчеты специалистам, и вы получите оптимальные параметры по высоте, диаметру и типу используемого материала для дымоходов под различные котлы. Под этими цифрами скрываются сложные законы аэродинамики, термодинамики и материаловедения.

Высота дымохода относительно конька крыши: методика расчета

Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

Технологический регламент расчета высоты дымохода над коньком крыши ↑

Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

  • не меньше 50 см – над поверхностью плоской крыши ;
  • не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
  • больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
  • вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

Высота вентиляционной трубы, расположенной рядом с печной трубой над крышей, принимается равной высоте последней.

Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала обеспечивает:

  • наибольшее расстояние между ее устьем и дном колосника;
  • конек не преграждает путь воздушным потокам;
  • гарантирует минимальные затраты на строительство канала, по которому отводится дым.

Методика расчета ↑

Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м ↑

В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

  • На схеме проводят линию, параллельную основанию.
  • В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м.
  • Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

Профессионалы категорически не рекомендуют завышать размер наружного отрезка дымового канала. При сильном напоре ветра высокая труба может опрокинуться. Если же в силу каких-то технических причин приходится формировать высокий участок дымохода над кровлей, его укрепляют растяжками.

Высота, когда расстояние между ними более 3 м ↑

Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

Установка дымовой трубы возможна только при условии, что расстояние между предполагаемым уровнем колосниковой решетки и запланированным выходным отверстием не меньше 5 м.

Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

Графическая методика ↑

В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

  • На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
  • Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.
  • Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
  • Отсеченный отрезок и дает искомую величину.
  • Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
  • Остается проверить удовлетворяет ли полученное значение строительным нормативам.

Проект дома, если потребуется, можно слегка подкорректировать. Для этого ось дымохода постепенно перемещают по горизонтали. Благодаря этим незамысловатым действиям, определяют оптимальное положение дымового канала.

Математическая методика ↑

Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

  • Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
  • На схеме отмечают ось симметрии дымохода.
  • Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
  • Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.
  • Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:
  • a – расстояние от конькового хребта до устья трубы;
  • b – расстояние от оси симметрии дома до оси симметрии дымохода
  • в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

Изложенные методики применимы только при расчете бытовых дымоходов, которые обслуживают только один отопительный агрегат. Для промышленных котлов, имеющих мощность, превышающую 80 кВт, или нескольких отопительных устройств следует обратиться к профессионалам.

Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.

© 2017 stylekrov.ru

Статьи по теме:

Ремонт дымоходов: как продлить жизнь дымоходной трубы Конструкции и монтаж дымохода из нержавеющей стали пошагово Отделка дымохода на крыше: гарант герметичности примыкания Как заделать трубу на крыше: рекомендации по выбору материала и технологии

Источники: http://gidotopleniya.ru/dymohody/vysota-dymohoda-otnositelno-konka-kryshi-6920, http://klivent.biz/otopleniye/vysota-dymohoda-nad-kryshej.html, http://stylekrov.ru/vysota-dymoxoda-otnositelno-konka-kryshi.html

Выполнение расчетов высоты дымовой трубы

Дымоходному каналу при изготовлении камина или печи уделяется большое внимание, так как от этого элемента зависит, насколько эффективно будет функционировать вся система. При этом одной из основных задач является выполнение расчетов высоты дымовой трубы и ее сечения. Данные параметры определяют условия оптимальной тяги в зависимости от типа отопительного прибора и прочих параметров. Сегодня мы поговорим о том, как выполняются подобные расчеты. При этом не призываем выполнять их самостоятельно, так как без практики никакая теория не может гарантировать качественного результата — однако новые знания никому не повредят.

Выполнение расчетов высоты дымовой трубы

Выполнение расчетов высоты дымовой трубы

Содержание статьи

Для чего требуется вычислять высоту дымохода

Причин, по которым мы производим расчеты высоты дымовой трубы, несколько.

  1. Когда этот параметр подобран верно, в значительной степени увеличивается коэффициент полезного действия используемого отопительного прибора. Это говорит о том, что тепло, им производимое, будет отдаваться в помещение быстро при минимальных затратах топлива.
    Нюансы воздействия на дымоход ветра, высоких густых деревьев и стен

    Нюансы воздействия на дымоход ветра, высоких густых деревьев и стен

  2. Вторая причина – это безопасность для здоровья людей, находящихся в помещении. Если высота подобрана неверно, то велика вероятность, что продукты сгорания, вредные для человека, будут проникать в помещение.
    Хорошая тяга у дымохода

    Хорошая тяга у дымохода

  3. Третья причина – это исключение угрозы возникновения пожара. Дело в том, что при недостаточной тяге горячие газы не будут успевать остывать до нужной температуры, что, как понимаете, и увеличивает вероятность возгорания.
    Допустимые возвышения дымохода над строениями

    Допустимые возвышения дымохода над строениями

Цены на сэндвич-дымоходы

Сэндвич-дымоход

Как самому рассчитать высоту трубы

Далее будет приведена методика самостоятельного расчета — ориентирована она на СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Согласно этому документу мы располагаем следующими сведениями:

  • минимальная высота дымовой трубы, которая считается от оголовка до колосника, составляет 5 м;
  • оптимальная же высота должна быть 6 м.

Проход круглой трубы через кровлю

Проход круглой трубы через кровлю

Однако эти данные ничего абсолютно не говорят о том, какой параметр выбрать в конкретном случае, под конкретное оборудование. Поэтому специалисты пользуются следующей формулой.

Формула расчета высоты трубы

Формула расчета высоты трубы

Ориентируясь на представленную формулу, выведем основные параметры, которые необходимы для точных расчетов.

  1. А – метеорологические условия окружающей местности. Имеется в виду некоторый коэффициент, который уже рассчитан профессионалами и представлен в описательных документах. Например, для северных регионов установлено значение этого параметра в 160.
  2. Mi – это масса веществ, проходящих через дымовую трубу за определенную единицу времени. Этот параметр можно узнать из документации, прилагаемой к отопительному прибору.
  3. F – скорость оседания частиц, которые образуются во время горения топлива. Этот показатель можно найти в нормативных документах по используемому типу топлива. В качестве примера возьмем дрова и электрический нагреватель. В первом случае рассчитано значение в 25 единиц, а во втором – 1.
  4. (Спдкi и Сфi) – концентрация разных веществ в газе, который необходимо вывести. Оба показателя также берутся из инструкции, прилагаемой к отопительному оборудованию.
  5. V – объем отводимого газа.
  6. Т – температурная разница между поступающим воздухом и газом на выходе из трубы.

Вычисление высоты дымохода

Вычисление высоты дымохода

Высота дымохода над крышей тоже очень важный параметр. Он определяется, исходя из формы крыши – все данные также взяты из приведенного выше СНиП.

Плоская крыша здания

Плоская крыша здания

Если крыша у строения плоская, то высота трубы определяется так.

Таблица. Высота трубы для плоской кровли.

УсловияУстановленная высота над кровлей
У крыши отсутствуют парапеты и прочие установленные устройства.120 см.
На крыше присутствуют защитные бордюры и прочее оборудование.К максимальной высоте установленного оборудования прибавляется 1 м.
На крыше установлена вентиляционная труба.Высота дымохода на 50 см должна быть больше высоты вентиляционной трубы. При этом расстояние между ними минимально должно составить 5 м.

Высота дымохода на плоской крыше

Высота дымохода на плоской крыше

Если крыша у вас скатная, то на высоту дымохода будет влиять его расположение относительно конька крыши – имеется в виду удаленность (расстояние между ними).

Таблица. Высота трубы для скатной кровли.

УсловияУстановленная высота над кровлей
Расстояние от конька до дымовой трубы составляет 1,5 м или меньше.Минимальная высота берется 50 см.
Расстояние составляет 1,5-3 м.Высота дымохода устанавливается по самой высокой точке крыши.
Расстояние более 3 м.В этом случае необходимо замерить угол между горизонтальной линией, проведенной по уровню конька и верхней точкой дымохода – он должен составить ровно 10 градусов.

Минимальная высота дымохода должна всегда быть 5 м

Минимальная высота дымохода должна всегда быть 5 м

Также на высоту дымохода над коньком могут повлиять сторонние факторы, такие как расположенные в непосредственной близости строения и высокие деревья. Наличие таких помех образует зону ветрового подпора. В этой зоне практически невозможно обустроить хорошую тягу, которой будет достаточно для нормальной работы отопительного прибора. Чтобы выйти из этой ветровой зоны, требуется увеличить высоту дымовой трубы минимум на 50 см.

Для обеспечения стабильной тяги важно, чтобы оголовок трубы на крыше имел достаточную высоту относительно конька и не попадал в зону ветрового подпора

Для обеспечения стабильной тяги важно, чтобы оголовок трубы на крыше имел достаточную высоту относительно конька и не попадал в зону ветрового подпора

Аналогичная ситуация будет, если расположить отопительное оборудование в низком подсобном помещении, пристроенном к дому или расположенному в непосредственной близости. Оба варианта показаны на схеме выше.

Цены на различные виды кровельных коньков

Конек кровельный

Калькулятор расчета высоты конька

Перейти к расчётам

Конек – важная часть стропильной системы

Конек – важная часть стропильной системы

Расчет сечения дымовой трубы

Итак, с высотой мы определились, теперь поговорим про сечение, ведь оба показателя неразрывно связаны друг с другом.

Расчет сечения дымовой трубы

Расчет сечения дымовой трубы

Чтобы приступать к расчетам тяги, определяемся с диаметром. Если говорить про математические расчеты, то они слишком сложны, чтобы пытаться их выполнить без соответствующей подготовки. Поэтому будем ориентироваться на рекомендации специалистов, сильно не углубляясь в дебри.

  1. Мощность отопительного оборудования не превышает 3,5 кВт — будет достаточно дымохода с сечением сторон 14х14 см.
  2. Если отопительный котел имеет мощность от 4 до 5 кВт, сечение будет уже большим – 14х20 см.
  3. При значениях мощности от 5 до 7 кВт, сечение выбирается не меньше 14х27 см.

Дымоход для твердотопливного котла

Дымоход для твердотопливного котла

Сразу уточняем, что приведенные значения являются минимально возможными.

Совет! Использовать приведенные рекомендации вы можете только в том случае, когда вам известна мощность прибора, что и не удивительно. При отсутствии этих данных, как ни крути, придется выполнять расчеты.

Отношение площади проходного сечения дымовой трубы к площади портала камина

Отношение площади проходного сечения дымовой трубы к площади портала камина

Давайте попробуем разобраться с основными принципами таких вычислений. Для работы вам потребуется узнать следующие данные.

  1. Количество топлива, которое сгорает в приборе за 1 час использования – можно выполнить эксперимент или все же отыскать технические характеристики (В).
  2. Объем газов, выделяемых при сгорании топлива – это значение можно узнать из различных сводных таблиц, согласно виду топлива (V).
  3. Температура газа на входе в дымовую трубу. Чаще всего это значение колеблется в пределах 150-200 градусов по Цельсию(t). Для бытовых печей в расчетах берется меньшее значение из указанного диапазона, хотя по факту оно может составлять и 130, и 120 градусов, но никак не ниже, иначе на выходе из дымовой трубы появится точка росы, и будет образовываться конденсат.
    Схема газового котла и температура дымовых газов

    Схема газового котла и температура дымовых газов

  4. Высота дымохода – об этом мы уже подробно поговорили в предыдущей главе.
  5. Скорость прохождения газа по трубе – этот показатель по умолчании берется равным 2 м/с.
  6. Показатель естественной тяги – этот параметр обычно считается равным 4 Па, на каждый метр высоты дымохода.
    Процесс отвода продуктов горения

    Процесс отвода продуктов горения

Из всего перечисленного основным параметром является количество топлива, поэтому без этого знания точных результатов расчетов вы получить не сможете. Остальные, указанные в списке значения, для всех котлов примерно одинаковые, поэтому решающей роли они не играют.

Теперь, когда мы знаем, что требуется для расчетов, давайте попробуем их самостоятельно выполнить. Для этого следует запомнить, что тяга в дымоходе – это ни что иное, как разность плотностей выходящего газа и воздуха, умноженная на высоту конструкции. То есть отсюда и берется тот факт, что объем сгоревшего топлива напрямую влияет на диаметр конструкции.

Почему важно проверять тягу в дымоходе

Почему важно проверять тягу в дымоходе?

Итак, все расчеты выполняются в следующей последовательности.

  1. Мы знаем, какова мощность отопительного оборудования. По этим данным мы можем точно определить объем газа, входящего в систему: Vг = BхVх(1+t/273)/360, (в м³/сек).
  2. Также нам известна скорость движения газа по дымоходу. Этот параметр поможет нам определить площадь сечения трубы: (F=πхd²/4)=S (в м²).
  3. Если вы помните школьный курс геометрии, то наверняка знаете, что существует формула расчета площади круга, при помощи которой мы сможем легко определить диаметр трубы: dт=√4хBхVх(1+t/273)/πхωх360 (в метрах).

Площадь круга

Площадь круга

Теперь проведем пробный расчет по указанному алгоритму для дымовой трубы бытового назначения. Предположим, что в камере сгорания, на колоснике, может за час сгореть 10 кг топлива (максимальное значение). В качестве топлива выступают дрова, влажность которых составляет 25%. При сгорании этого топлива будет выделено 10 м³/кг газа. Все необходимые данные у нас имеются, так что можем приступать.

  1. Итак, сначала находим объем газа на входе: Vг = 10х10х(1+150/273)/360 = 0,043 м³/сек.
  2. Находим площадь сечения трубы, достаточную для отведения такого объема газа: S = (4х0,043)/3,14х2 = 0,027 м2.
  3. И берем формулу расчета диаметра, подставляя в нее полученные значения: √4х0,34х0.043х(1+150/273)/3,14х10х360=0,165 м.

Расчет сечения и высоты дымохода

Расчет сечения и высоты дымохода

Отлично, нам известен диаметр, теперь мы можем переходить к расчету тяги дымохода.

  1. Также нам понадобится значение мощности – находим его по установленным коэффициентам и знанию, что за час сгорает 10 кг топлива: Q = 10х3300х1,16 = 38,28 кВт.
  2. Далее находится значение теплопотери трубы на 1 метр длины. Используем для этого показатель теплопотери трубы на 1 метр ее длины, метраж и фактические теплопотери: 0,34/0,196 = 1,73 градуса потерь на метр.
  3. Нам известно, что минимальная длина трубы составляет 5 метров. Убираем отсюда два метра высоты самой печи и остается 3 м чистого дымохода. Рассчитываем падение температуры газов, проходящих по этому участку: 150 – (1,73х3) = 144,8 градусов – температура газов на выходе из трубы.
  4. Берем за основу показатели плотности при нулевой температуре 1,2932 и при полученных 144,8 градусов – 0,8452, получаем естественный напор газов в 1,34 ммН2О. Такая тяга обеспечит хорошее горение дров в топке.

Понятие тяги

Понятие тяги

Конечно, данные расчеты могут показаться очень сложными, тем более что мы не стали углубляться во многие подформулы, получая некоторые коэффициенты. Но если разобраться, все становится понятным. При этом напомним, что браться за такие расчеты лучше мастеру, а информацию мы предоставляем для общего ознакомления.

Цены на дефлекторы для дымоходов

Дефлектор на дымоход

Видео — Как рассчитать высоту дымохода

На какую высоту поднимать трубу дымохода относительно крыши частного дома

Высота трубы - примерная схема расчетовВывод дыма и газов от горения топлива осуществляется через дымоходную трубу при помощи воздушной тяги, возникающей в дымоходе. Сила тяги напрямую зависит от высоты дымовой трубы над крышей и разницы температуры воздуха на улице и внутри канала. В дымоходе при работе печи или котла температура повышается до 250–300ºС. После охлаждения дымовых масс, при контакте с металлическими стенками трубы температура снижается, и возникает постоянная тяга.

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.

Высота трубы над крышей - особенности конструкцииЧтобы выяснить присутствует ли тяга в трубе дымохода, следует поднести к топке котла с открытой дверцей и полуоткрытым поддувалом спичку или полоску бумаги. Огонь спички должен отклониться в сторону топки, полоска бумаги также качается в сторону жерла печи.

Если происходит наоборот, то это говорит о возникновении обратной тяги, что служит запретом для начала отопления.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

  • огнеупорные керамические кирпичи;
  • асбестовые трубы;
  • нержавейка;
  • сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем. Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи.

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Кладка трубы дымохода на крыше дома - что важно учитыватьОсобенностью функционирования дымохода является то, что все габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.

Тепло в доме зависит от добротно устроенной отопительной системы. Но ни одна печь или котел не сможет справиться с задачей поставки тепла, если не будет выполнен технически грамотный дымоход, поднятый на необходимую высоту над коньком крыши.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Тяга возникает, когда разогретый дым и газ с небольшой плотностью в соответствии с законами физики поднимается вверх. Получается разность давления в начале и конце канала, то есть, возникает тяга. Чтобы процесс постоянно повторялся, через поддувало подается холодный кислород. Тяга будет тем сильнее, чем больший перепад температур будет возникать.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

  • наклона плоскости кровли;
  • расположение канала на плане крыши относительно конька;
  • расположения окружающих построек и деревьев;
  • расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

  • Высота дымохода зависит от его положения относительно конькавозвышение трубы относительно конька кровли;
  • общую длину дымового канала от печки;
  • вид и габариты оголовка;
  • высоту дымохода относительно вентиляции, окон соседних строений.

Нормы и правила строительства дымохода прописаны в документах СНиП 41.01.03 и в строительных правилах под номером 7.13130.09.

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Еще некоторые советы

Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.

Высота дымохода в зависимости от расположения - наглядная схемаЕще одним важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.

Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.

Правила устройства оголовка

Какие функции приписываются этому устройству:

  • защита дымохода от попадания дождя, снега, листвы и посторонних предметов, ослабление воздействия сильных порывов ветра;
  • благодаря защите от влаги и ветра усиление тяги в дымовом канале;
  • украшение кровли.

Если кровля служит для вывода нескольких труб, то одинаковые оголовки послужат декоративной деталью и объединят все выходы в один ансамбль. Есть различные конструкции оголовков, они предназначаются для вентиляционных каналов и дымовых труб, но их защитные функции необходимы для нормальной работы отопительной системы.

Полное руководство по размерам труб и графику труб — свободный карманный график

Номер графика труб

— это стандартный метод определения толщины труб, используемых в технологических установках.

Стандартизация деформируемой стали Графики и размеры труб начинаются с эры массового производства. В то время трубы доступны только в трех типоразмерах: стандартный вес (STD), сверхпрочный (XS) и двойной сверхпрочный (XXS), в зависимости от системы размеров железных труб (IPS).

В связи с модернизацией различных отраслей промышленности и использованием труб в различных условиях давления и температуры, трех размеров недостаточно для удовлетворения требований.Это приведет к концепции номера графика, который объединяет толщину стенки и диаметр трубы.

В современной практике размер трубы определяют с помощью двух наборов с номером

  1. Трубное отверстие / номинальный диаметр
  2. График труб, который представляет собой не что иное, как толщину стенки трубы.

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это число, определяющее размер трубы. Например, когда вы говорите 6 «труба, 6» это номинальный размер этой трубы.Однако для размеров труб NPS 14 и выше Внешний диаметр такой же, как у NPS. Чтобы понять эту концепцию, вы должны изучить способ изготовления труб.

Производство труб NPS ⅛ (DN 6) — NPS 12 (DN 300) основано на фиксированном наружном диаметре (OD). Таким образом, любое увеличение толщины стенки, внутреннего диаметра (ID) трубы уменьшается. Таким образом, NPS будет где-то между OD и ID канала.

Изготовление NPS 14 (DN350) и выше трубы наружного диаметра соответствует номинальному размеру трубы.С приведенным ниже примером у вас есть больше ясности концепции.

наружный диаметр в
дюймов
наружный диаметр в
мм
толщина в
мм
толщина в
мм
внутренний диаметр в
дюймов
внутренний диаметр
мм
для NPS 2 Расписание 40 труба
2,375 60,3 0,154 3,91 2,067 52,5
Для NPS 14 Расписание 40 труба
14 350 0.438 11.13 13.124 333.3

Из приведенной выше таблицы видно, что для NPS 2 идентификатор трубы находится рядом с трубой NPS, а для NPS 14 наружный диаметр трубы такой же, как NPS.

4 sch 80 pipe schedule

Вы можете легко преобразовать размер в дюймах в мм, умножив его на 25,4 и округлив следующим образом;

  1. Наружный диаметр выше 16 дюймов, округленный до ближайшего 1 мм
  2. Наружный диаметр 16 дюймов и ниже, округленный до ближайшего 0,1 мм
  3. Толщина стенки трубы округлена до ближайшего 0.01 мм

Что такое труба NB (номинальное отверстие)?

NPS часто называют NB (номинальное отверстие). Таким образом, нет никакой разницы между NB и NPS. NB также является американским способом определения размеров труб. Я также видел, что когда размеры труб указаны в мм (DN), люди обозначают размеры труб в NB. Поэтому, когда кто-то говорит о трубе 25nb или трубе 50nb, в основном они говорят о DN.

Что такое размеры трубы DN (номинальный диаметр)?

DN или диаметр Номинал — это международное обозначение (SI или Matric Designator), а также европейский эквивалент NPS для обозначения размеров труб.Здесь вы должны заметить, что DN показывает размеры трубы не так, как NPS.

2 ”труба просто упоминается как DN 50. Вы можете получить любой NPS для DN, умножив его на 25. Проверьте таблицу ниже для простоты понимания. При использовании DN никаких изменений в других измерениях нет.

8

Номинальный размер трубы Диаметр номинальный Номинальный диаметр трубы Диаметр номинальный
NPS (дюймы) DN (мм) NPS (дюймы) DN (мм)
1/8 6 20 500
1/4 8 22 550
3/8 10 24 600
1/2 15 26 650
3/4 20 28 700
1 25 30 750
1 ¼ 32 32 800
1 ½ 40 36 900
2 50 40 1000
2 ½ 65 42 1050
3 80 44 1100
3 ½ 90 48 1200
4 100 52 1300
5 125 56 1400
6 150 60 1500
8 200 64 1600
10 250 68 1700
12 300 72 1800
14 350 76 1900
16 900 900 900 900 900 900 80 2000
18 450 На основе ASME B36.10

Из этой таблицы видно, что сначала размер трубы увеличивается на ¼, чем на ½, а затем на 1 ”. Форма 6 «до 42», увеличивается на 2 «шаг и после этого на 4».

Что такое график труб?

В графике труб указывается толщина стенки трубы. Для упрощения заказа труб комитет ASME разработал номер графика, который основан на модифицированной формуле толщины стенки Барлоу.

Определение номера расписания: номер расписания указывает приблизительное значение выражения 1000 x P / S, где P — рабочее давление, а S — допустимое напряжение, выраженное в фунтах на квадратный дюйм.

Вы можете увидеть формулу расчета графика труб, как показано ниже;

Номер расписания = P / S

  • P — это рабочее давление в (фунт / кв. Дюйм)
  • S — это допустимое напряжение в (фунт / кв. Дюйм)

Итак, что означает график 40?

График 40 — это не что иное, как обозначение толщины трубы. Проще говоря, вы можете сказать, что для данного материала, график 40 труб может выдерживать определенное количество давления.

Теперь, вы можете сказать мне, что более толстый график 40 или 80 трубы?

Труба с графиком 80 толще трубы с графиком 40.Посмотрите на приведенную выше формулу номера графика, допустимое напряжение для материала при заданной температуре фиксировано. Это означает, что с увеличением номера графика рабочего давления будет увеличиваться, что является обозначением толщины стенки трубы.

Piping Courses

Расписание труб для труб из нержавеющей стали

Стоимость труб из нержавеющей стали намного выше, чем для труб из углеродистой стали. Благодаря коррозионно-стойким свойствам нержавеющей стали, продвижение высоколегированной нержавеющей стали и сварки плавлением труб меньшей толщины может работать удовлетворительно, не опасаясь преждевременного выхода из строя.

Для снижения стоимости материала ASME ввела разные номера расписаний для труб и фитингов из нержавеющей стали. В соответствии с ASME B36.19 для трубы SS введено расписание № с суффиксом «S». Пример — 10S

Стандартное расписание труб

согласно ASME B36.10 и B36.19

См. Приведенную ниже таблицу, в которой обобщены доступные номера графиков для труб из углеродистой и нержавеющей стали на основе ASME B36.10 и B36.19.

Для труб из углеродистой стали и из кованого железа согласно ASME B36.10 5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS
Для труб из нержавеющей стали согласно ASME B36.19 5S, 10S, 40S, 80S

Обратите внимание на следующее;

  • STD (стандарт) и график 40 имеют одинаковую толщину до NPS 10 (DN 250)
  • Выше NPS 10 STD имеет толщину стенки 3/8 дюйма (9,53 мм)
  • XS имеет такую ​​же толщину, как и NPS 10 График 80 для NPS 8 (DN 200)
  • Выше NPS 8 XS имеют толщину стенки ½ дюйма.(12,5 мм)

NPS Таблица размеров труб в дюймах

9005 1/4

1/4

675

3/26

904 9003 0,12

904 9003 0,12

0 1/2 900 900 4

Номинальная схема размеров труб — в дюймах
Размер в дюймах OD 5 5s 10 10s 20 30 40 40s Стандарт 60 80 80s XS 100 120 140 160 XXS Размер в дюймах
1/8 0.405 0,049 0,049 0,068 0,068 0,068 0,095 0,095 0,095 1/8
0,065 0,065 0,088 0,088 0,088 0,119 0,11 0,11 1/4
0,065 0,065 0,073 0,091 0,091 0,091 0,126 900 900

0,126 0,126 904 900

3/8
0,84 0,065 0,065 0,083 0,083 0,095 0,109 0,109 0,109 0,147 0.147 0,147 0,188 0,294 1/2
3/4 1,05 0,065 0,065 0,083 0,083 0,095 0,131 0,11 0,113 0,154 0,154 0,154 0,219 0,308 3/4
1 1,315 0.065 0.065 0.109 0.109 0.114 0,133 0,133 0,133 0,179 0,179 0,179 0,25 0,353
1 053 1 053 1 053 1 050 1 050 900 5

1/4 1,66 0,065 0,065 0,109 0,109 0,117 0,14 0,14 0,14 0.191 0,191 0,191 0,25 0,382 1 1/4
1 1/2 1,9 0,065 0,065 0,109 0,109 0,125 9005

0,145 0,145 0,145 0,2 0,2 0,2 0,281 0,4 1 1/2
2 2.375 0,065 0,065 0,109 0,109 0,125 0,154 0,154 0,154 0,218 0,218 0,218 904 900 900 900,3 0,350 0,444 0,350 9004

2 1/2 2,875 0,083 0,083 0,12 0,12 0,188 0,203 0,203 0.203 0,276 0,276 0,276 0,375 0,552 2 1/2
3 3,5 0,083 0,083 0,12 0,216 0,216 0,216 0,3 0,3 0,3 0,438 0 3
3 1/2 4 0.083 0,083 0,12 0,12 0,188 0,226 0,226 0,226 0,318 0,318 0,318 0,636 3 1/2
4,5 0,083 0,083 0,12 0,12 0,188 0,237 0,237 0,237 0,337 0.337 0.337 0.438 0.531 0.674 4
5 5.563 0.109 0.109 0.134 0.134 904 900

0.258 0.258 0,375 0,375 0,375 0,5 0,625 0,75 5
6 6,625 0.109 0,109 0,134 0,134 0,28 0,28 0,28

.

Вертикальные трубы — расход разряда против высоты потока разряда

Максимальная вертикальная высота разряда для потока воды из вертикально ориентированной трубы или трубы:

Water discharge from vertical pipe - maximum height

Вертикальный сброс — имперские единицы

Water discharge from vertical pipe - maximum height chart - imperial units

Вертикальный сброс — метрические единицы

Water discharge from vertical pipe - maximum height chart - metric units

Максимальная высота для отвода воды из вертикальной трубы может быть рассчитана как:

h = (Q / (5,68 кд 2 )) 2 (1)

, где

h = высота нагнетания (дюймы)

Q = расход (галлонов в минуту)

k = коэффициент в диапазоне 0.87 — 0,97

d = диаметр трубы (дюймы)

  • 1 дюйм (дюйм) = 25,4 мм
  • 1 галлон (США) / мин = 6,30888×10 -5 м 3 / с = 0,227 м 3 / ч = 0,06309 дм 3 (литр) / с = 2,228×10 -3 фут 3 / с = 0,1337 фут 3 / мин = 0,8327 Имперская гал (Великобритания) / мин

Измерение расхода — метод траектории

Расход из вертикально ориентированной трубы можно рассчитать путем перестановки уравнения.(1) —

Q = 5,68 кд 2 ч 1/2 (1b)

При использовании этого метода измерения расхода может возникнуть проблема измерения высоты ч .

Пример — Измерение расхода путем измерения расхода из вертикальной трубы

Высота разгрузки из вертикально ориентированной 4-дюймовой трубы составляет 3 фута (36 дюймов) . С коэффициентом k = 0,97 поток из трубы можно оценить до

Q = 5.68 0,97 (4 дюйма) 2 (36 дюймов) 1/2

= 529 галлонов в минуту

.

Industrial Pipe Corner Desk высота паба или нормальная высота

Этот список предназначен для углового деревянного компьютерного стола с промышленными ножками для труб.

Мы предлагаем несколько разных размеров столов. Письменный стол бывает трех разных размеров и двух разных высот. Размеры стола, показанного на фотографиях, составляют 30 дюймов в ширину и 30 дюймов в глубину, но стол также имеет размеры 36 дюймов на 36 дюймов. Высота стола паба составляет 40 дюймов, а стол нормального роста — 30 дюймов от пола.У стола также есть отверстие сзади для шнуров, чтобы стол мог сидеть вплотную к стене. Стол подходит для большинства стандартных компьютерных мониторов и ноутбуков. Используйте раскрывающиеся списки, чтобы выбрать размеры.

Мы также предлагаем три дополнения к столу. Первое дополнение предназначено для нижней / скрытой полки в заднем углу (+ 35 долларов) (см. Рисунки № 6-7). Полезно для нескольких книг, устройств защиты от перенапряжений и т. Д. Второе дополнение — встроенная потолочная лампа со старинной лампочкой (+ 55 долларов) (см. Рисунки № 6-7).Лампа может качаться из стороны в сторону, если вы не хотите, чтобы она была прямо над головой. Третье дополнение — выдвижной лоток для клавиатуры (+ 65 долларов), см. Рисунки № 3-5).

БЕСПЛАТНАЯ ДОСТАВКА!

Также спросите о нестандартных размерах, отделке и краске.

* Цветовая окраска может быть изменена, см. Таблицу цветов на рисунке №9 для вариантов … просто укажите свой цвет в сообщении.
* Письменный стол изображен в провинциальных пятнах на рисунках № 1, № 2 и № 3.
* Цвет трубы можно настроить по желанию, см. Таблицу цветов на рисунке №10…. просто укажите свой цвет в сообщении.
* Вся древесина имеет свою уникальность и недостатки.
* Обратите внимание: эта мебель подлежит минимальной сборке, она не поставляется в собранном виде. Каждый винт, якорь и часть оборудования будут включены в заказ. Отвертка это все, что требуется. Мы предварительно просверлили отверстия для винтов, чтобы помочь закрутить ножки. Если доставка местная, сборка возможна за дополнительную плату.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
