Как сделать змеевик для самогонного аппарата своими руками

Змеевик как главный элемент холодильника отвечает за конденсацию паров из перегонного куба. В —самогонных аппаратах, сделанных своими руками—, для изготовления змеевиков используются трубы из нержавейки, меди, металлопластика или алюминия, при этом обязательно учитывается мощность перегонного куба.

Благодаря простой форме выполнить эту деталь в домашних условиях не составит огромного труда, но для этого необходимо ознакомиться с особенностями ее функционирования во всех подробностях.

Что это такое и для чего нужно

Змеевик – это обязательная часть —в устройстве самогонного аппарата—, он входит в состав —холодильника—, который является одним из трех обязательных узлов наряду с —перегонным кубом— и —шлангами—, и необходим для финального этапа дистилляции. После испарения жидкости в перегонном кубе пар проходит по системе и вне зависимости от дополнительных воздействующих процессов, например ректификации, для которой необходим дефлегматор или —ректификационная колонна—, попадает в холодильник.

Здесь спираль выступает главным функциональным элементом – на ее поверхности происходит конденсация спирта, воды и некоторой части сивушных масел и примесей, после чего дистиллят стекает непосредственно в емкость для сбора самогона.

Устройство и принципы работы

Конструкционно змеевик представляет собой полую трубку, закрученную в спираль. Внутри нее проходит пар из перегонного куба, а с внешней стороны может быть либо воздух, либо вода – охладительная среда. Она необходима для понижения температуры пара за счет теплопередачи от него через металл к ней, в результате испаренные вещества – спирт, вода и сивушные масла – не могут поддерживать газообразное состояние и конденсируются.

Несмотря на очень простое строение и принцип работы, каждый параметр спирали – материал изготовления, ее геометрические особенности и вариант размещения – существенно влияет на процесс перегонки самогона.

Материал

Влияет как на функциональную часть работы холодильника, так и срок его эксплуатации. Основными материалами для изготовления являются медь, нержавеющая сталь, металлопластик, стекло, серебро и алюминий. Чтобы понять, из чего лучше сделать змеевик для самогонного аппарата своими руками, стоит пройтись по каждому варианту детально:

• Серебро. Имеет отличные эксплуатационные показатели: высокая теплопроводность, нетоксично, хороший амортизационный ресурс, но сам металл в сравнении с другими аналогами стоит очень дорого, из-за чего используется крайне редко.

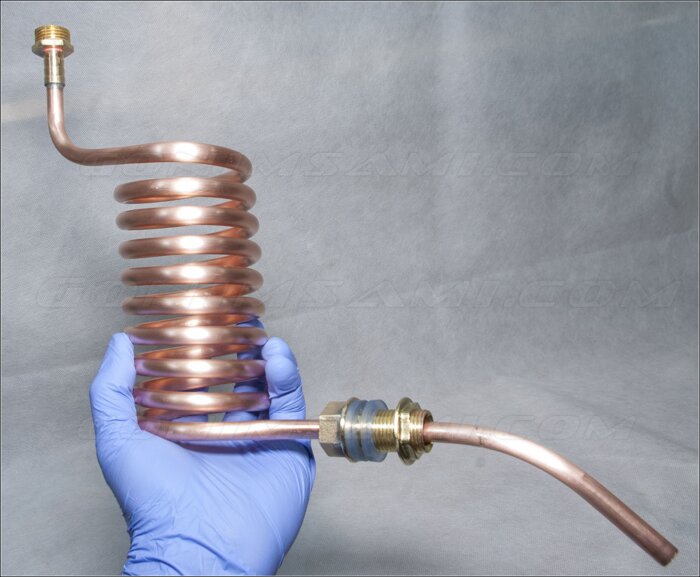

• Медь. Змеевик для самогонного аппарата из медной трубки – одно из наиболее частых решений, тут сказываются как хорошая теплопроводность материала, так и его умеренная цена, и то, что металл хорошо поддается обработке и такую деталь несложно изготовить своими руками. Конечно, возможен и покупной вариант, который также имеет доступную стоимость.

• Алюминий. Имеет хорошую теплопроводность, достаточно легко обрабатывается и стоит недорого. Но есть проблема с его высокой окисляемостью, в результате в дистиллят будут попадать окислы алюминия, вредные для здоровья, а нанести защитное покрытие, как на пищевой посуде, в домашних условиях невозможно.

• Металлопластик. Все большую популярность приобретает змеевик для самогонного аппарата изготовленный из металлопластиковой трубы, и для этого есть ряд причин: дешевле других материалов, даже если использовать очень качественные трубы, очень прост в обработке и при этом выполняет все поставленные задачи. Обязательным условием для исходной трубы является ее изготовление из нетоксичного полимера и способность выдерживать высокую температуру.

• Пищевая нержавеющая сталь. Материал обладает высокой долговечностью и не вступает во взаимодействие с парами спирта, что отражается на качестве дистиллята, имеет хорошую, но не такую высокую, как медь, алюминий или серебро, теплопроводность, обрабатывать его достаточно трудно из-за высокой прочности. По стоимости дешевле меди и серебра.

• Стекло. Материал обладает абсолютной химической инертностью, вследствие чего дистилляция происходит в идеальных условиях, но стеклянный змеевик для самогонного аппарата невозможно изготовить самому, его можно только купить. Дополнительным преимуществом является прозрачность материала, которая при использовании кожуха для холодильника из прозрачного полимера позволит следить за процессом конденсации с лабораторной точностью. Минус в том, что он достаточно хрупкий и пользоваться им нужно аккуратно. Цена является одним из преимуществ стекла.

Геометрические особенности

Выбирать или изготавливать змеевик для —самогонного аппарата— нужно, учитывая правильные размерные параметры этой детали, которые и определяют протекание процесса конденсации. Можно выделить такие существенные моменты:

• Толщина стенки трубки. Определяет теплопроводность и, следовательно, теплопередачу между паром и охлаждающей средой. Чем тоньше стенка, тем выше теплопроводность. Но так как теплопроводность каждого материала разная, то и толщина стенки каждый раз подбирается индивидуально, при этом она не должна быть очень тонкой, иначе это приведет к быстрому износу детали. Стандартно используются трубки толщиной 0. 9-1.1 мм.
• Длина трубки. Чем она длиннее, тем большая площадь задействована при конденсации и тем выше производительность холодильника в целом, поэтому длина спирали должна рассчитываться, исходя из мощности самогонного аппарата. Также нужно учитывать гидравлическое сопротивление, растущее с длиной трубки. Для нержавеющей стали и меди оптимальной длиной считается 1.5-2 метра в незакрученном виде.
• Внутренний диаметр трубки. Определяет вместе с длиной площадь конденсирующей поверхности, кроме того, увеличение диаметра снижает гидравлическое сопротивление. Стандартно при изготовлении змеевика для самогонного аппарата используется трубка с внутренним диаметром 8-12 мм.

Варианты размещения

Существует три положения, в которых может устанавливаться спираль:

• вертикальное;
• горизонтальное;
• диагональное.

Стандартным вариантом является вертикальное расположение. В таком случае вещества, конденсируясь, не встречают сопротивления при дальнейшем движении вниз, что сказывается на скорости дистилляции.

Важно! При вертикальном расположении змеевика возможно не только нисходящее, но и восходящее подключение – пары будут идти сверху вниз. Скорость работы холодильника в таком случае значительно снизится.

Как сделать змеевик для самогонного аппарата своими руками

Для изготовления может использоваться трубка из меди, пищевой нержавеющей стали, алюминия или даже латуни, схожей по свойствам с медью. По длине отрезок должен составлять от 1.5 до 2 метров, иметь внутренний диаметр от 8 до 12 мм и толщину стенки от 0.9 до 1.1 мм. При закручивании трубки в спираль должен учитываться размер корпуса холодильника, в который она будет устанавливаться, а также то, что занимаемый спиралью объем не должен превышать 1/5-1/6 от объема корпуса.

План работ:

1. Трубку необходимо заполнить сыпучим наполнителем, к примеру содой или песком, это предохранит ее от сплющивания при завивке. Альтернативный вариант с замораживанием трубки, заполненной водой, немного осложнит процесс из-за увеличения твердости металла и самого льда.
2. Выходные отверстия герметизируются посредством чопиков из дерева либо запаиваются, либо зажимаются, либо другим удобным способом. Для облегчения процесса с одной из сторон приваривается или сажается на клей / герметик гайка.
3. Для намотки трубки необходим круглый предмет с заданным для спирали диаметром, например выточенный на токарном станке брусок. Рисунок демонстрирует нормализованное соотношение размеров и может использоваться даже, если необходим змеевик с другим диаметром.
4. После завивки пружина снимается с вала, а наполнитель высыпается, после чего спираль необходимо промыть, и она готова к установке в холодильнике.

Изготовление змеевика для самогонного аппарата с технической точки зрения – одна из самых простых в сравнении с другими его частями задач. Однако не стоит обманываться – для продуктивной и качественной дистилляции спираль должна иметь правильную форму и быть изготовленной из подходящего материала: меди, нержавеющей стали, металлопластика, стекла, а если средства позволяют и хочется роскошный дистиллятор, то и серебра. При этом трубка, используемая для создания спирали, должна отвечать оптимальным параметрам по длине, толщине стенок и внутреннему диаметру.

Из чего сделать змеевик для самогонного аппарата

Дистилляторы для домашнего пользования могут иметь небольшие конструктивные отличия, но основные функциональные узлы в них присутствуют обязательно. Один из неотъемлемых элементов самогонного аппарата ? змеевик. Из чего сделать эту часть дистиллятора, по каким параметрам выбирать готовый к применению охладитель и какие особенности при сборке схемы учитывать, рассмотрим в этой статье.

Из какого материала сделать змеевик?

Запрет на самогоноварение давно отменен, поэтому при желании каждый может купить самогонный аппарат в полной комплектации в специализированном магазине. Здесь же можно приобрести змеевики различной модификации, сухопарники, автоматику, дополнительные устройства и комплектующие для того, чтобы самостоятельно собрать самогонный аппарат с высоким КПД.

В то же время менее затратным будет решение сделать дистиллятор своими руками. Благо, ничего суперсложного в этом занятии не предвидится. Змеевик для самодельного самогонного аппарата, естественно, тоже предстоит сделать самостоятельно.

С чего начать? Поскольку змеевики бывают разными, в первую очередь нужно определиться с материалом изготовления. Блок самогонного аппарата, в котором происходит охлаждение и конденсация паров спирта, может быть изготовлен из таких материалов:

• Серебро. Пожалуй, самый лучший вариант для того, чтобы сделать змеевик. Этот металл устойчив к агрессивным средам, проявляет инертность к большинству химических соединений, присутствующих в бражных испарениях, обладает высокой теплопроводностью 429 Вт/(м·К). Но на практике змеевики из серебра в самодельных самогонных аппаратах применяются довольно редко по причине высокой стоимости материала.
• Медь. Самый распространенный, доступный, недорогой материал для изготовления змеевика. Медь обладает достаточно высокой теплопроводностью (382-390 Вт/(м·К)), легко поддается обработке, без утраты первоначальных технических характеристик выдерживает многократные циклы перегонки дистиллята.
• Алюминий. Дешевый, несложный в обработке материал. Средняя теплопроводность ? 202-236 Вт/(м·К). Недостаток ? менее продолжительный, нежели у меди, срок службы. К тому же при неоднократных контактах с парами спирта алюминий в условиях контрастной температуры алюминий окисляется. В результате металл выделяет вредные химические соединения, которые, попадая в дистиллируемую жидкость, негативно отражаются на её составе.
• Нержавеющая сталь. Несмотря на относительно невысокую теплопроводность (20 Вт/(м·К)) сплава, трубки из нержавейки используют для изготовления змеевика самогонного аппарата очень часто. Дело в том, что нержавеющая сталь ? самый прочный, надежный материал, который прослужит дольше всех, представленных выше металлов и сплавов. Дополнительное достоинство нержавейки заключается в том, что при правильных условиях эксплуатации она никогда не вступает в реакцию со спиртосодержащими жидкостями, парами.
• Стекло. При малой теплопроводности (1-1,15 Вт/(м?K)) отличается абсолютной нейтральностью к кислым средам и парам спиртовых соединений. В этом основное преимущество стеклянного змеевика. Чего не скажешь о других показателях. Стекло ? достаточно хрупкий материал. Стеклянный змеевик при неосторожном обращении легко разбить, он может треснуть, лопнуть при резком перепаде температуры. Помимо прочего, сделать змеевик для самогонного аппарата самостоятельно в домашних условиях не представляется возможным. При сборке агрегата этот функциональный блок нужно будет купить в специализированном магазине для виноделов или в магазине лабораторного медицинского оборудования.

Самый бюджетный, удобный в обработке, но нежелательный для изготовления конденсатора вариант ? капрон и полиэтилен. Полиэтиленовые трубки не предназначены для таких целей, так как в составе материала присутствуют вредные химические соединения. При нагреве, контакте с кислой средой вредные вещества попадают в конденсат. Соответственно, качество самогона на выходе невысокое, в нем содержится много посторонних, небезопасных для здоровья примесей.

Сделать для самогонного аппарата змеевик из гибких полиэтиленовых или капроновых трубок можно только для одноразового применения. Перегонять дистиллят через такой охладитель многократно не рекомендуется.

Как сделать охладитель своими руками?

Когда принято решение, из чего делать змеевик, можно переходить к следующему этапу. Работа по изготовлению холодильника самогонного аппарата начинается с подбора подходящего резервуара для конденсатора. От размеров, внутреннего диаметра будет зависеть длина и диаметр навивки трубки змеевика. Проще всего корпус холодильника сделать из отрезка канализационной пластиковой трубы. Рекомендуемый диаметр ? 75-80 мм.

Параметры трубки для змеевика: длина ? 1,5-2 м; внутреннее сечение ? 8-12 мм; толщина стенок ? 0,9-1,1 мм. Чтобы обеспечить максимально эффективное охлаждение паров спирта, объем конденсатора в холодильнике должен составлять не более 20% от общего объема резервуара.

Этапы технологического процесса:

1. Чтобы в процессе навивки металл не сплющился, трубку заполняют сыпучим материалом. Подойдет прокаленный просеянный песок, пищевая сода.
2. Концы трубки запаивают либо вставляют в них деревянные колышки.
3. Аккуратно навивают трубку на любой твердый предмет цилиндрической формы с подходящим диаметром. Между соседними витками расстояние должно быть одинаковым, около 10-15 мм.
4. После навивки торцы змеевика распаивают (вытаскивают чопики), наполнитель высыпают, трубку тщательно промывают.
5. В корпусе будущего холодильника намечают и просверливают два отверстия для штуцеров подвода/отвода воды. Устанавливают, прочно закрепляют, герметизируют патрубки ? шланги по которым вода будет поступать в резервуар и отводиться из него.
6. Змеевик помещают внутрь корпуса охладителя. С торцов закрывают резервуар заглушками. Места всех соединений герметизируют компаундом, суперклеем, иным способом.

Герметик высыхает в течение суток, после чего самодельный холодильник можно включать в схему самогонного аппарата и приступать к перегонке.

Геометрические особенности змеевика

Относительно параметров змеевика самогонного аппарата существует ряд полезных рекомендаций. Прислушиваться к ним стоит, поскольку неправильные габариты охладителя могут понизить производительность дистиллятора и повлиять на качество перегоняемой жидкости.

Внутренний диаметр. Чем сечение трубки больше, тем больше площадь соприкосновения стенок охладителя с парами спирта и ниже сопротивление. Соответственно, процесс конденсации протекает быстрее. Оптимальный диаметр трубки ? 8-12 мм.

Длина. Прежде чем сделать змеевик, нужно правильно отмерить длину трубки. Рекомендуемый размер ? 1,5-2 м. При большей длине охладителя, площадь для оседания конденсата увеличивается, что автоматически улучшает эффективность охлаждения спиртовых паров. С другой стороны, этот же показатель влияет скорость перегона, поскольку в длинном змеевике гидравлическое сопротивление повышается.

Толщина стенок. Змеевик с тонкими стенками отличается повышенной теплопроводностью. Соответственно, конденсация паров перегоняемой жидкости в нем будет протекать интенсивнее. Однако при соприкосновении горячей и холодной среды показатели теплопроводности таких охладителей резко понижаются, независимо от материала изготовления трубки, внутреннего диаметра и размера.

Ко всему прочему, тонкие трубки легко ломаются, требуют ювелирной обработки и быстро изнашиваются. Поэтому для изготовления змеевика лучше подбирать трубки с толщиной стенок 0,9-1,1 мм.

Наконец, система охлаждения змеевика. Она может быть открытой, работающей на проточной воде, и закрытой, когда нужный объем воды заливают в резервуар перед началом работы. Конструктивно закрытые системы намного проще в исполнении. Однако эффективность охлаждения конденсата в таких резервуарах очень низкая ? вода нагревается уже через 2 часа, после чего процесс приходится прерывать.

Открытые системы охлаждения в этом отношении гораздо удобнее. Змеевик охлаждается постоянно, процесс конденсации стабилен, дистиллят на выходе всегда получается холодным. Кроме того, для открытых систем не нужен большой резервуар для воды. Соответственно, конструкция холодильника более компактна, что повышает комфортность эксплуатации и хранения самогонного аппарата.

Как сделать змеевик для самогонного аппарата? Где взять материал?

Современные самогонные
аппараты имеют практичную конструкцию, в состав которой входят все необходимые
элементы, позволяющие сделать процесс приготовления самогона эффективным и
качественным. На самом последнем этапе самогоноварения, требуется участие такого
аксессуара, как змеевик, позволяющего скопить пары спирта и конденсировать их в
виде готового крепкого напитка в емкость.

Если домашний самогонщик имеет
аппарат, собранный самостоятельно или приобретенный агрегат не оснащен
змеевиком, то изготовить этот элемент придется самому, а для этого понадобится
не только правильно выбрать материал, но и соблюсти технологию изготовления
аксессуара.

Работа змеевика для
самогонного аппарата подразумевает достижение нескольких задач и целей,
влияющих на процесс изготовления. Если материал для змеевидной трубки и корпуса
изделия выбран правильно, то это положительно повлияет на прозрачность
самогона, а также на его аромат, вкус и чистоту.

Змеевик для самогонного аппарата – выбираем материал для трубки

Для того, чтобы сделать
эффективный змеевик своими руками в домашней мастерской, важно правильно
выбрать материал для змеевидной трубки. Отличительными особенностями такого
материала должны быть высокая теплопроводность и прочность, которая будет
играть ключевую роль в сборке/разборке агрегата. Еще одним важным фактором,
влияющим на эффективность аксессуара, является отсутствие  токсичности и многократное использование
элемента.

Учитывая эти важные аспекты,
змеевидная трубка изготавливается в идеальном варианте из материала, который не
вступает в реакцию с сивушными маслами и спиртами, потому что в этом случае,
есть большая вероятность не только лишиться аксессуара, но и отравиться
приготовленным в аппарате самогоном. Отличительными особенностями материала, из
которого изготавливается трубка для змеевика, должны быть практичность,
долговечность, теплопроводность и отсутствие токсичности при взаимодействии со
спиртом. Ориентируясь на такие свойства и характеристики, пользователи отдают
предпочтение таким материалам как:

• Алюминий.
  Отличается быстрой и сильной окисляемостью, способствующему накоплению в
  нашем организме вредных и опасных веществ. Периодически нуждается в
  замене.
• Медь. Выделяется
  на фоне остальных материалов высокой теплопроводностью, поэтому эффективен
  в охлаждении спирта. Медные трубки необходимо регулярно отмачивать в
  растворе соды или лимонной кислоты, чтобы удалить появляющийся со временем
  налет.
• Нержавейка. Для
  змеевика подойдет только пищевой вариант металла, а его существенными
  недостатками являются слишком большой вес и жесткость. Для змеевика из
  нержавеющей стали потребуется дополнительная опора, а для того, чтобы
  придать трубке форму, понадобятся дополнительные инструменты.
• Металлопластик. Это еще один вариант материала для трубки змеевика, которые легко согнуть
  и придать ему необходимую форму. С другой стороны из-за своей упругости
  змеевик легко и быстро потеряет свою форму и выйдет из строя.
• Стекло. Стеклянная
  спираль дает возможность наблюдать за процессом приготовления самогона и
  держать его под контролем. Но изготовить змеевик из стекла вряд ли
  получится самостоятельно, в домашних условиях.

Независимо от того, какой
материал был выбран для змеевика, при его
изготовлении важно следовать технологии и соблюдать размеры и параметры
аксессуара. Чем длиннее трубка змеевика, тем больше точек соприкосновения
спирта с охладителем будет во время процесса. Но длинный змеевик может снизить
производительность и качество готового напитка.

Оптимальная длина трубки
змеевика варьируется в пределах 1,5-2 м, а ее диаметр составляет 8-12 мм, при
толщине стенок от 0,9 до 1,1 мм. Такие параметры обеспечивают эффективное
охлаждение, а змеевик сможет служить эффективно и долго.

Если вариантом холодильника
для самогонного аппарата выбрана непроточная конструкция, то ориентироваться на
точные параметры и размеры будет невозможно, потому что умельцы используют ту
емкость, которая есть в наличии, под рукой. Длину трубки змеевика корректируют,
в зависимости от параметров посуды для холодильника.

Сам змеевик в конструкции
холодильника для самогонного аппарата должен занимать от 15 до 20% общего
объема используемой емкости. Для непроточного змеевика применяют более длинную
трубку, чем для другой конструкции.

Технология изготовления змеевика для самогонного аппарата

Конструкция холодильника для
самогонного аппарата должна выбираться в зависимости от доступа воды и
возможности ее подключения. В случае, когда нет возможности подключить
проточную воду, размеры холодильника нужно будет увеличить, чтобы конденсация
пара и охлаждение были качественными. Если проточная вода отсутствует, то
холодильник для самогонного аппарата делают из металлического бака, объемом
25-30 л и медной трубки, которую наматывают спиралью, меньшей по размеру, чем
внутренний диаметр емкости. Трубка змеевика выводится через нижнюю стенку бака,
а отверстие в месте ее вывода тщательно герметизируют. В процессе работы бак
наполняется холодной водой, а при повышении температуры, подогретую воду удаляют
и возмещают ее объем за счет холодной.

Если же существует возможность
подключения проточной воды, то холодильник лучше всего сделать более компактным
по размеру, а спираль из медной или стальной трубки нужно будет наматывать
меньшими по диаметру витками, с большей плотностью друг ко другу. Для водной
рубашки вполне подойдет небольшой отрезок полипропиленовой трубы. Процесс
изготовления змеевика для проточного холодильника состоит из следующих этапов:

• Медную трубку, диаметром 10-12 мм и толщиной 1 мм наматывают
  на оправку, диаметром 20 мм, с зазором между витками от 3 до 5 мм;
• С двух концов спирали оставляют прямые отрезки трубки,
  длиной 60-80 мм;
• Из стандартной сантехнической трубы, диаметром 110 мм
  делают корпус змеевика, подбирая длину изделия с учетом того, чтобы в него
  поместился сам змеевик, а прямые концы спирали выходили наружу;
• Каждый конец сантехнической трубы закрывают заглушками,
  в которых делают отверстия согласно диаметру трубки змеевика;
• Для подвода проточной воды с двух концов рубашки охлаждения
  врезают штуцера;
• Вместо медной трубки змеевика некоторые пользователи
  используют нержавейку, но наматывать ее в виде спирали гораздо труднее.

Среди домашних умельцев мнения
относительно того, какая конструкция лучше – змеевик или прямоточник, всегда
расходятся. В прямоточной конструкции сопротивление пару гораздо меньше, чем у
спирали. В спиральных холодильниках за счет сопротивления создается высокое
давление внутри куба для перегонки, что приводит к повышенному испарению воды и
тяжелых веществ, что влияет негативно на качество самогона.

В прямоточном холодильнике
давление не достигает высшей точки, что позволяет избежать внезапного
вспенивания браги. Но у этой конструкции существует значительный недостаток, в
виде больших размеров агрегата.

Змеевик для самогонного аппарата своими руками: схема, фото, видео инструкция

Самогонный аппарат – одно из самых популярных на сегодняшний день устройств, позволяющее получить чистый самогон, точнее, спиртосодержащий продукт. В качестве основы изготовления выступает брага, заливаемая в перегонный куб и подогреваемая до начала кипения. При температуре 90-95⁰С брага распадается на 3 основных фрагментации – спирт, воду и сивушные масла. Основным элементом такого аппарата является змеевик. Именно он предназначен для конденсации спиртовых паров и получения чистого продукта.

Изготовить такой агрегат несложно, даже учитывая его спиралевидную форму. В этой статье мы расскажем, как сделать змеевик для самогонного аппарата своими руками и что для этого понадобится.

Основная задача самогонного аппарата заключается в разделении легкокипящих компонентов (спирт закипает при температуре 78⁰С) от тяжелокипящих – вода (100⁰С) и сивушные масла (от 120⁰С). Закипание браги осуществляется в перегонном кубе, откуда по трубке фрагменты поступают в змеевик, погруженный в холодную воду (холодильник). Здесь за счет резкого перепада температур пар, двигаясь по спирали, конденсируется и стекает уже в виде этилового спирта в емкость.

Для того, чтобы полностью удалить сивушные масла из самогона, рекомендуется дважды его пропускать через аппарат.

Схема стандартного самогонного аппарата со змеевиком

Несмотря на такое сложное описание и специфическую форму, змеевик можно изготовить собственными руками, и работать он будет также эффективно, как и профессиональный аналог.

Советуем почитать: делаем самогонный аппарат своими руками

Каким должен быть змеевик

Есть несколько параметров, которым должен отвечать действительно работающий змеевик, и основным их них является материал.

1.
   Материал изготовления

Именно от этого будет зависеть дальнейший вкус напитка, приготовленного по всем правилам. Самое главное – материал, из которого будет изготовлена труба, не должен вступать в химическую реакцию со спиртом и выделять какие-либо вредные вещества. Основными видами являются алюминий, медь или нержавеющая сталь. Специалисты пользуются стеклянными трубками, что позволяет воочию контролировать процесс. Но такую трубку совершенно точно своими руками не сделаешь, проще ее купить в магазине химреактивов.

Также важен фактор теплопроводности, который обуславливает скорость конденсации. Самым теплопроводным материалом является медь, за ней идет алюминий и только после нержавеющая сталь.

Интересно, некоторые самогонщики высказываются против медных трубок, считая их токсичным. Хотим напомнить, что во Франции, например, весь крепкий алкоголь, включая знаменитые на весь мир коньяки, перегоняют в медном дистилляторе аламбике, и вкус от этого только выигрывает.

Ниже на фото представлен змеевик для домашнего самогонного аппарата:

2.
   Размер змеевика

От этого параметра зависит скорость перегонки и количество получаемого продукции. Здесь действует непреложное правило – чем больше точек соприкосновения с холодной водой, тем быстрее охлаждается и конденсирует пар. Однако, за счет увеличивающегося от витка  витку гидравлического соединения скорость перегонки резко снижается. Оптимальная длина змеевика – 1,5 метра при диаметре трубки в 10-12 мм.

3.
   Расположение

Для того, чтобы конденсат стекал самотеком и нигде не застаивался, рекомендуется использовать вертикальную систему установки. Горизонтальная или наклонная, хотя и не запрещены, но снижают количество получаемого самогона при равном количестве браги.

4.
   Система охлаждения

Самым простым и эффективным способом охлаждения является вода, налитая в емкость, куда погружен змеевик. Также в качестве охлаждающего элемента используют лед и холодный воздух, но монтаж их довольно затруднителен.

Кроме того, емкость, по возможности, должна быть открытой, чтобы можно было менять теплую воду на холодную. В закрытой емкости процесс конденсации идет гораздо хуже и очень часто самогон на выходе  уже достаточно теплый.

Существует также проточный холодильник, где вода циркулирует постоянно. Помимо того, что он лучше всего охлаждает змеевик, соответственно, самогон перерабатывается быстрее, он и меньше по размеру. Благодаря этому весь самогонный аппарат получается куда более компактным.

В холодильнике необходимо создавать противоток, для чего вывод теплой воды осуществляется сверху, а холодная вода поступает снизу. В этом случае вода стремится навстречу самогону и охлаждается равномерно по всему змеевику.

Процесс изготовления змеевика для самогонного аппарата своими руками

Змеевик будет изготавливать из медной трубки. Напомним, также можно использовать алюминиевую, латунную и даже трубку из нержавеющей стали. Длина такой трубки составляет 1500-2000 мм, диаметр 10-12 мм, толщина стенки 1-1,1 мм.

Далее находите резервуар, куда будет установлен змеевик – металлическая или стеклянная емкость, от размера которой зависит размер змеевика. В целом уже установленный он должен занимать не менее четверти объема. Если под рукой нет никакой подходящей емкости, можно использовать даже отрезок пластиковой трубы, запаянный с одного конца. Диаметр такой трубы должен быть не менее 80 мм.

Чертеж змеевика и корпуса для самостоятельного изготовления

Как правильно собирать

1.
   Набиваете очень плотно трубку песком, солью или содой, чтобы исключить даже малейшую деформацию при гибке. Не стоит замораживать воду и так пытаться завить трубу, поскольку при сгибании колено будет нагреваться и плавить лед, что спровоцирует деформацию трубки.
2.
   Закрываете оба конца трубки деревянными или пластиковыми заглушками, чтобы не высыпался песок..
3.
   Находите круглый с равным сечением по всей высоте предмет диаметром 30-35 мм и накручиваете аккуратно вокруг него трубку. Можно сгибать с помощью плоскогубцев, но стараться при этом не деформировать внешний материал. Шаг между витками должен составлять 12-15 мм.

4.
   Открываете оба конца, высыпаете песок или соль и тщательно промываете под проточной водой.
5.
   С внешней стороны корпуса вставляете патрубки для ввода/вывода воды.
6.
   Ставите вертикально змеевик внутрь емкости, закрепляете выходной канал наружу, откуда будет выходить самого, фиксируете герметиком или холодной сваркой, по обеим сторонам делаете заглушки.

Вот так выглядит уже полностью собранный металлический холодильник

Средняя мощность нагрева перегонного куба составляет 3 киловатта. При таких показателях эффективность змеевика составит 4 литра самогона в час. Этот объем получается из 30 литров браги.

Видеоролик вам расскажет как своими руками сделать змеевик для самогонного аппарата

Змеевик своими руками для самогонного аппарата, из чего сделать

Автор balbes На чтение 6 мин. Просмотров 101 Опубликовано 29. 08.2015

Самогоноварение невозможно без специального оборудования и устройств, одним из которых является змеевик. Он может быть выполнен из различных материалов, иметь отличающуюся производительность, срок эксплуатации, но назначение этого приспособление одно – охлаждение и последующая конденсация спиртовых паров.

Основная задача змеевика

Принцип действия этого устройства достаточно прост. При нагревании браги спиртовые пары поступают в змеевик, поверхности которого охлаждают эту смесь. Понижение температуры происходит за счет контакта внешней стороны элемента с охлаждающей средой, чаще это вода. Насколько качественно будет проходить этот процесс, зависит от того, какой диаметр змеевика, материал и общие поверхности соприкосновения рабочего агента и охладителя. Некоторые называют эту часть системы – сердцем самогонного аппарата.

Какой змеевик выбрать

Змеевик для самогонного аппарата можно приобрести уже готовый или сделать его своими руками.

Если рассматривать уже приспособленные к перегонке змеевики, то они представлены в продаже разных размеров, что позволяет подобрать наилучший вариант практически под любой агрегат. Отличия есть и по материалу, можно найти змеевик стеклянный, из стали нержавеющей, латуни и даже из серебра. Естественно, что в зависимости от материала меняется и средняя стоимость элемента. Подобные изделия легко выбрать на интернет ресурсах, специализированных торговых точках, а стеклянный охладитель можно найти и в магазинах медицинского оборудования.

Если основной самогонный аппарат собирается самостоятельно, то и конструированием змеевика чаще занимаются своими руками. Сделать это достаточно просто, необходимо только правильно выбрать материала, определиться с сечением.

Какой материал выбрать для змеевика

Независимо от того, будет ли приобретаться готовый «холодильник» или есть желание поэкспериментировать самостоятельно, необходимо понимать отличия материалов и сразу определиться, из чего будет выполнен элемент. Выделяют следующие типы змеевиков, выполненные из таких соединений, как:

• Серебро. Применяется достаточно редко из-за высоких затрат на производство, хотя по показателям теплопроводности и среднего срока эксплуатации, считается одним из наилучших вариантов;
• Медь. Хорошая теплопроводность сочетается с доступной ценой и практичностью. Медный змеевик применяется наиболее часто, так как его можно сделать самостоятельно или приобрести уже в готовом варианте;
• Алюминий. Средние показатели передачи тепла и дешевизной, но по продолжительности алюминиевые изделия уступают медным или аналогам из стекла;
• Нержавеющая сталь. Если планируется из чего сделать надежный элемент, то предпочтение можно отдать нержавеющей стали. Такой элемент обойдется дороже идентичных охладителей, но прослужит достаточно долго и не станет со временем вступать в реакцию со спиртовым раствором;
• Стекло. Материал абсолютно нейтрален к парам алкоголя, что немаловажно для качественного спиртного, но к механическим воздействия и резким перепадам температур не очень. Змеевик для самогонного аппарата стеклянный легко сделать своими руками, вернее, приобрести в отделах, где представлено лабораторные атрибуты или в специализированных точках для виноделов.

Выбор змеевиков достаточно широк, так что найти необходимый диаметр, требуемую рабочую поверхность и параметры теплопроводности не составит труда.

Как сделать своими руками охладитель

Для начала следует определиться с материалом, так как от этого будет зависеть, как долго и часто будет использоваться змеевик. В приготовлении спиртного в домашних условиях важно отсутствие взаимодействий между раствором или паром. Это обязательно нужно учитывать, так как высокие температуры и агрессивная среда, при наличии поверхностей, неустойчивых к таким факторам, могут испортить все преимущества приготовления напитков своими руками.

Технология конструирования змеевика практически не отличается по этапам от применяемого материала. По аналогии можно сделать изделие из гофрированной стали, меди или других поверхностей. Так как сталь является одним из практичных материалов, хотя немного дороже, чем медь, то на ее примере можно рассмотреть процесс изготовления:

1. Подготовка стальной трубки. Важно, чтобы она была пищевой, нержавеющей, ранее не использовалась в других химических процессах. Ориентироваться следует на диаметр от 10 до 15 мм. Что касается длины, то она вычисляется относительно желаемой производительности охладителя. В среднем она может составлять около 1,8 метра. Толщина – 1,5мм;
2. Выбор цилиндра, который станет основанием для наматывания стальной трубки. Сечение цилиндра также может варьироваться, но оно должно быть не меньше 6 см;
3. Подготовка к навивке. Просто сгибать материал относительно цилиндра нельзя, так как он может существенно деформироваться. Чтобы такого не произошло, нужно сделать уплотнение, а именно засыпать по всей длине трубы чистый, а лучше прокалённый песок. С одной стороны труба запаивается или можно просто вставить подходящую пробку, песок засыпается, с другой стороны также закупоривается;
4. Навивка стальной трубки. Предварительно цилиндр нужно хорошо зафиксировать, сделать это можно с помощью тисков. Сам процесс навивки должен проходить аккуратно и для этого потребуются определённые физические усилия.
5. Раскупоривание, высыпание песка.

Про аналогии можно сделать устройство из меди и по многим показателям оно не будет уступать нержавейки, а по цене так и иметь преимущество. Кроме доступности змеевики, выполненные из меди, обладают отсутствием высокой степени токсичности. Многие старинные рецепты самогона, коньячных и других крепких напитков, содержат перечень используемого оборудования и во многих присутствуют именно медные детали.

Сделать устройство, приспособленное для самогонного аппарата несложно, но, если не хочется тратить время, искать подходящий материала, то есть вариант воспользоваться уже готовыми элементами.

Если вся система конструируется самостоятельно, то нужно будет еще правильно расположить устройство, обеспечить герметичность. Существуют вариант горизонтального, наклонного или вертикального расположения. Каждый из способов имеет свои особенности, которые обязательно нужно учесть при технологии сбора всей системы самогоноварения.

Геометрические особенности змеевика

Необоснованно выбирать габариты охладителя не стоит, так как от этого может нарушиться производительность всего самогонного аппарата и качество конденсации спирта. Некоторые начинающие повара самогона сначала находят те или иные элементы, а потом уже пытаются приспособить их к оборудованию своими руками. Существуют определённые рекомендации относительно размеров:

• Толщина стенки. От этого параметра зависит теплопроводность, а именно: чем тоньше стенка, тем выше теплопроводность. В то же время, сильно тонкие трубки быстро изнашиваются;
• Длина трубки. Считается, что длинные змеевики имеют большую площадь соприкосновения с охлаждающей средой, что увеличивает производительность, но гидравлическое сопротивление также увеличивается;
• Сечение или диаметр трубки. От параметра зависит площадь соприкосновения, и чем сечение больше, тем ниже гидравлическое сопротивление.

Определиться с оптимальным вариантом можно с помощью вычислений, а также можно воспользоваться специальными таблицами, где уже есть ориентировочные габариты.

Чтобы не утруждать себя расчетами можно купить уже готовый змеевик, а об его эффективности, производительности и безопасности получить информацию у консультанта или в инструкции. Все чаще змеевик уже идёт в комплекте с агрегатами для получения различных спиртных напитков своими руками. По стоимости готовые изделия также вполне доступны, особенно по сравнению с трудозатратами на изготовление и поиски материалов, ведь качественную нержавеющую сталь или медь еще нужно найти или купить.

Змеевик для самогонного аппарата: описание и изготовление

Змеевик для самогонного аппарата отличается простотой конструкцией, но при этом он выполняет весьма сложные функции: конденсирует пары спирта и под действием целой системы охлаждения превращает их в самогон.

Несмотря на то что функции змеевика многообразны, его можно изготовить для самогонного аппарата своими руками. На деле змеевик — это закрученная в спираль трубка, по которой и движутся пары спирта, сивушные масла и вода, т. е. все составляющие браги, которая и проходит процедуру дистилляции.

Змеевик для самогонного аппарата

Для изготовления змеевика понадобится определиться с его размерами, материалом и другими параметрами, а уже после этого приступать к изготовлению приспособления. Специалисты разделяют процесс на две фазы: теоретическая и практическая.

Немного теории

Теоретическая фаза изготовления змеевика для самогонного аппарата начинается с определения материала, из которого этот самый змеевик и будет сделан.

Самогонный аппарат — устройство сложное, его монтируют в несколько этапов. Холодильник является важной частью устройства. По этой причине стоит ответственно подойти к выбору материала для изготовления главной части холодильника змеевика. Его делают из:

1. Меди.
2. Нержавеющей стали.
3. Алюминия.

Для змеевика самогонного аппарата, сделанного из меди, характерным качеством является высокая теплопроводность. Медь не считается токсинным металлом, вредные примеси которого могут попасть в алкоголь, испортить его качество и вкусовые характеристики. Несмотря на то что среди некоторых самогонщиков бытует мнение о том, что этот металл токсичен, спешим разубедить. В качестве примера можно привести аламбик — аппарат для производства виски, коньяка и других благородных напитков, который изготовлен полностью из меди.

Из чего сделать змеевик для самогонного аппарата, если нет меди? Из нержавейки, конечно: этот материал по теплопроводности уступает не только меди, но и алюминию. Зато нержавейка не вступает в соединения с кислотами, щелочами и спиртами, не окисляется при высоких температурах. Но выбирая этот материал, стоит знать о том, для изготовления приспособления можно использовать только пищевую нержавейку. Нержавейка также считается идеальным материалом для изготовления перегонного куба и емкости для браги.

Алюминий в качестве материала для змеевика также можно использовать. Но у этого металла есть некоторые минусы. С годами алюминий окисляется, его ионы вступают в контакт с соединениями спирта, что влияет на продукт. Самогон, полученный из аппарата, в котором есть алюминий, может иметь специфический вкус и запах.

Металлопластиковые трубы сегодня все больше набирают популярность. В качестве материала металлопластик может быть использован только в том случае, если он отвечает нескольким характеристикам. Его можно закрутить в спираль, он безопасен для здоровья, то есть не токсичен, не вступает в контакт с парами спирта и сивушных масел, а также выдерживает высокие температуры и давление.

А температуры в змеевике действительно немаленькие: вода закипает при температуре в 100 градусов, спирт — при температуре в 70 градусов, сивушные масла — при температуре от 60 до 95 градусов.

Некоторые умельцы используют змеевики из стекла. Это помогает контролировать процесс. Но такое приспособление уж точно не сделаешь своими руками и тем более в домашних условиях.

Когда материал будет выбран, необходимо определиться с размерами трубки, а, вернее, ее длинной. Чем длиннее змеевик, тем больше площадь соприкосновения паров с холодной водой. Это значительно улучшает качество алкоголя, по этой причине не стоит брать слишком короткую трубку. Идеальным размером считают трубу из меди или нержавейки длинной от 1,5 до 2 метров в незакрученном состоянии.

Чем больше внутренний диаметр трубки, тем ниже сопротивление и больше площадь контакта с охлаждающим веществом. Идеальным диаметром для трубки считают показатель от 8 до 12 миллиметров.

Обратить внимание придется и на толщину стенок трубы: чем они тоньше, тем лучше теплопроводность. Но длина змеевика довольно приличная, по этой причине не стоит выбирать трубки со слишком тонкими стенками — это может привести к чрезмерной хрупкости конструкции.

Кроме того, несмотря на размеры и даже материал, при столкновении паров спирта с конденсатом, какой бы толщиной трубка ни была, ее теплопроводность снизится за счет столкновения двух сред. Идеально если труба будет толщиной от 0,9 и до 1,1 мм. Этого будет достаточно для того, чтобы производить самогон неплохого качества.

Самогонный аппарат — конструкция хитрая, по этой причине обратить внимание стоит не только на материал и размер змеевика, но и определить его местоположение в приборе.

Как можно расположить змеевик:

• вертикально;
• горизонтально;
• под наклоном.

Желательно расположить систему охлаждения так, чтобы она находилась в вертикальном положении. Это обеспечит правильное движение самогона по змеевику, к тому же пары спирта в процессе дистилляции не будут встречать на пути дополнительных препятствий. Это поможет значительно ускорить процесс выгона алкоголя и немного улучшить его характеристики.

Змеевики бывают не только вертикальными, но и восходящими и нисходящими: пар может идти снизу вверх или сверху вниз. Чтобы минимизировать сопротивление, лучше подавать пар сверху, то есть понисходящей.

Но организация целой системы охлаждения не заканчивается на функционировании одного змеевика. Система имеет резервуар, а в некоторых случаях она оснащена специальной емкостью, вентилятором или кулером для поддержания температуры.

Воздушная система охлаждения менее эффективна по сравнению с той, в которой используют воду.

Холодильник может быть проточным, то есть иметь подключение к водопроводу; также он может быть оснащен резервуаром с водой.

Если говорить о проточном холодильнике, то он считается наиболее эффективным, поскольку за счет циркуляции жидкости температура воды остается низкой. В то время как резервуар с водой придется постоянно наполнять и следить за температурой воды. Если этого не делать, то качество продукции будет сложно назвать хорошим, скорее, удовлетворительным.

Самогонный аппарат с проточной системой охлаждения отличается компактностью, подавать в него воду стоит снизу, а выводить — вверху. Вода должна двигаться навстречу алкоголю, охлаждать его пары равномерно. Если подключить холодильник так, что вода будет двигаться не в противоход парам спирта, то нижняя часть змеевика будет плохо охлаждаться, что тоже окажет некоторое влияние на качество продукции.

Далее стоит перейти к практике. Для того чтобы сделать змеевик, понадобятся исходные материалы и определенные навыки.

Переходим к практике

Перед тем как приступить к работе, стоит убедиться в том, что все исходники есть в наличии.

Итак, для того чтобы сделать змеевик самостоятельно понадобиться:

1. Трубка из меди, нержавейки или другого металла нужного размера (длинна от 1,5 до 2 метров; диаметр от 8 до 12 миллиметров, толщина стенки — от 0,9 до 1,1 миллиметров).
2. Резервуар, в качестве которого можно использовать трубу для канализации диаметром до 80 сантиметров.
3. Пара заглушек и чопиков из дерева, а также песок или сода.

Самогонный аппарат должен быть устроен таким образом, чтобы вся система охлаждения занимала от 15 до 20% от общей площади устройства. В систему будет входить сам змеевик и резервуар.

Итак, первое, что нужно сделать — это превратить трубку в змеевик, то есть закрутить ее в спираль. Для начала трубу набивают песком или содой, на ее концы устанавливают чопики, чтобы песок или сода не высыпались наружу. Потом берут другую трубу и накручивают на нее будущий змеевик виток за витком. Расстояние между витками должно быть не менее 12 миллиметров.

Когда змеевик будет готов, убираем чопики и высыпаем песок или соду, а после промываем приспособление под проточной водой. Затем устанавливаем патрубки, их должно быть два: один — для подачи, а другой — для отвода воды.

После змеевик упаковываем в корпус и устанавливаем заглушки, они будут располагаться сверху и снизу. После того как заглушки будут установлены, устройство стоит загерметизировать: для этого можно использовать эпоксидку, клей или другие материалы.

Последним этапом станет присоединение холодильной системы к самогонному аппарату. Когда холодильник будет подключен, его необходимо проверить, сделать это можно с помощью заранее подготовленной браги.

Несмотря на, то что самогонный аппарат — конструкция весьма интересная, его работа зависит от нескольких факторов, главным из которых является наличие всех необходимых систем. Змеевик — важная часть самогонного аппарата. Если он сделан качественно, по всем правилам, то это поможет не только улучшить качество продукции, но и повысить производительность устройства. Если система охлаждения работает без нареканий, то аппарат будет производить до 3–4 литров самогона в час.

Самогонный аппарат с сухопарником, сделанный своими руками в домашних условиях

У меня стояли чайный гриб и водный кефир, и чтобы не выкидывать их, я решил пропустить их через перегонный аппарат, устроенный по типу электрической соковарки. Сейчас я могу сказать, что конечный продукт не понравился по вкусовым качествам. В этой статье я расскажу, как правильно сделать самогонный аппарат с сухопарником из подручных средств — бидона из-под краски или герметично закрывающейся фляги. Потом я хочу использовать его для изготовления в домашних условиях эфирных масел цитрусовых. Схемы и чертежи с размерами самодельного маленького устройства для перегонки я приведу в этой простой мини инструкции. Из чего состоит самогонный аппарат и как собрать самый простой из нержавейки, не выходя из дома читайте далее.

Шаг 1: Делаем змеевик своими руками

Змеевик сделан из медной трубки, потому что она продавалась в ближайшем отделе скобяных товаров. Медь обладает хорошей теплопроводностью, поэтому подходит для изготовления змеевика.

Для змеевика нужно сначала скрутить трубку улиткой, сделав столько витков, сколько возможно, чтобы трубка не перекрутилась, используйте песок.

1. Просверлите в дне пластикового стаканчика отверстие, чтобы в него можно было вставить медную трубку.
2. Обмотайте другой конец медной трубки скотчем.
3. Наполните стаканчик песком.
4. Крутите змеевик, чтобы песок пересыпался в трубку, если надо, досыпьте еще песка.
5. Когда трубка заполнится песком, уберите стаканчик и заклейте конец трубки скотчем.
6. Распределите витки трубки, свернутой улиткой, по бутылке из-под вина, получится спираль.
7. Немного растяните спираль, чтобы между витками появились щели.
8. Снимите скотч.
9. Вытряхните песок из трубки.

Шаг 2: Гнем полиэтиленовую трубку

Из-за того, что медный трубопровод становится все дороже, все большее распространение получает водопровод из полипропилена. Трубы продают, в основном, двух цветов – белые и красные. Белые полипропиленовые используются для подачи холодной воды, и не подходят для жидкости с высокой температурой. Труба, которую я использовал для проекта, выдерживает максимальную температуру 82°С и давление до 6,9 бар. При дистилляции температура поднимает выше этого порога, но это не страшно, потому что давление будет в пределах 0,07-0,34 бар.

Соединяя куски труб, я намучался, потому что в отличии от труб ПНД, их нельзя было просто резать и соединять. Для сгибания труб их нужно нагреть, для предотвращения перекрутов используйте песок.

• Заклейте скотчем один конец трубы.
• На другой конец наденьте стаканчик.
• Насыпьте в него песок.
• Заклейте контейнер скотчем.
• Нагрейте трубку над пламенем, вращая ее.
• Когда трубка размягчится, согните ее и держите, пока пластик не остынет.

Неожиданностью оказалось то, что трубка отлично переносит температуру, превышающую указанную в техническом описании.

Шаг 3: Делаем холодильник

Холодильник делаем из полиэтиленовой канистры, потому что такую канистру можно купить где угодно, и потому что ее материал плавится при температуре ниже 100°С. Конкретно эта канистра осталась после замены масла, и перед использованием я отрезал верхнюю часть и хорошо промыл ее.

1. Отрежьте верхнюю часть канистры, оставьте только емкость для жидкости.
2. Промойте канистру.
3. На высоте примерно 20-25% от оставшейся, просверлите отверстие, немного меньше диаметром, чем полиэтиленовая трубка.
4. Соедините полиэтиленовую трубку с медным змеевиком (давите посильнее).
5. Поместите змеевик в канистру.
6. Сделайте подвес для катушки из проволоки или вешалки.

Шаг 4: Крышка

В центре крышки просверлите отверстие, диаметром чуть меньше, чем полиэтиленовая трубка.

1. Обведите крышку по контуру.
2. Нарисованную окружность заключите в квадрат.
3. Положите крышку в обведенный контур и соедините углы квадрата накрест линейкой
4. Отметьте центр крышки углублением.
5. Просверлите центр крышки.

Шаг 5: Собираем аппарат и начинаем перегонку

Перегонный куб сделан из банки из-под краски. Недорого, легко найти и можно герметично закрыть.

1. Наполните банку жидкостью на 2/3, чтобы жидкость могла кипеть.
2. Закупорьте крышку в банке резиновой киянкой.
3. Поставьте перегонный куб на конфорку.
4. Соедините куб с холодильником.
5. Для герметизации соединений используйте водопроводную замазку.
6. В холодильник налейте воды со льдом.
7. Начните перегонку.

Через час у меня получилось изготовить почти четыре чашки дистиллята. Первая порция пахла чем-то фруктовым, возможно из-за содержания ароматических эфирных масел. Последние порции пахли просто отвратительно, из-за содержащейся в растворе с чайным грибом масляной кислоты. Надеюсь, при получении масел из цитрусов пахнуть будет приятнее.

Не забудьте промыть змеевик, особенно если работали с фруктовыми кислотами.

Строительные инструменты Vape | Наборы и инструменты для самодельных катушек — VaporDNA

Продвинутый пользователь. Используйте на свой риск!

Обратите внимание: батареи должны всегда совпадать по марке, модели и состоянию батареи. Разряжайте и заряжайте батареи в одной группе из двух. Несоблюдение этого может привести к травме. Никогда не используйте с этим устройством поврежденные или неправильно обернутые батареи.

Предупреждение. Никогда не используйте короткое или плоское соединение 510 на любом гибридном или гибридном устройстве. Если вы не уверены, относится ли это к вашей конкретной настройке, НЕ собирайте и не используйте. Всегда соблюдайте меры предосторожности и соблюдайте правила обращения.

CBD ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: VaporDNA ™ не несет ответственности за медицинские претензии, сделанные в отзывах клиентов. Заявления, сделанные относительно этих продуктов, не были оценены Управлением по контролю за продуктами и лекарствами. Эффективность этих продуктов и сделанные отзывы не были подтверждены исследованиями, одобренными FDA. Эти продукты не предназначены для диагностики, лечения или предотвращения каких-либо заболеваний.Вся представленная здесь информация не является заменой или альтернативой информации от практикующих врачей. Перед использованием любого продукта проконсультируйтесь со своим лечащим врачом о возможных взаимодействиях или других возможных осложнениях. Это уведомление требуется в соответствии с Федеральным законом о пищевых продуктах, лекарствах и косметических средствах.

Все продукты CBD и конопли являются расходными материалами, и возврат не принимается. Доставка только по адресам в США.

ПРИМЕЧАНИЕ. Описания, спецификации и заявления основаны на информации производителя.Перечисленная и предоставленная информация должна использоваться по собственному усмотрению потребителя и не является репрезентативной для анализа, тестирования и проверки со стороны VaporDNA и любых без исключения материнских и дочерних компаний VaporDNA. Использование любых аккумуляторных батарей в любых обстоятельствах сопряжено с риском. VaporDNA® и все без исключения материнские и дочерние компании VaporDNA® не несут ответственности за ущерб, связанный с любыми модификациями аккумуляторов / зарядных устройств в любой форме или форме (включая изготовление упаковки).VaporDNA® и все материнские и дочерние компании VaporDNA® не несут ответственности за любой ущерб, вызванный неправильным использованием и / или неправильным обращением с Li-ion (литий-ионным), LiPo (литий-ионным полимером) и любыми аккумуляторными батареями. и зарядные устройства.

Соблюдайте особую осторожность при работе с Li-ion (литий-ионным), LiPo (литий-ионным полимером) и любыми перезаряжаемыми элементами, так как они очень чувствительны к характеристикам зарядки и могут взорваться или загореться при неправильном обращении. Перед использованием убедитесь, что пользователь обладает достаточными знаниями о Li-Ion (литий-ионных), LiPo (литий-ионных полимерах) и любых перезаряжаемых элементах при зарядке, разрядке, сборке и хранении.Всегда заряжайте в / на огнеупорной поверхности. Никогда не оставляйте заряженные аккумуляторы без присмотра. Не используйте аккумуляторную батарею, а также зарядное устройство, если есть видимые повреждения, а также если аккумулятор или зарядное устройство подверглись нагрузке в результате неправильного обращения, случайного или иного обращения, даже если повреждения могут быть незаметны. Всегда храните и транспортируйте аккумуляторные элементы в безопасном непроводящем контейнере в контролируемой среде. Утилизируйте все аккумуляторные элементы и зарядные устройства в соответствии с местными законами и предписаниями.

VaporDNA ™ не несет ответственности за любые травмы, повреждения или дефекты, постоянные или временные, которые могут быть вызваны неправильным использованием литий-ионных (литий-ионных), LiPo (литий-ионных полимеров) и любые аккумуляторные батареи / аккумуляторы. Пожалуйста, имейте общее представление об используемых батареях и о том, как правильно за ними ухаживать.

Все изображения основаны на практичности, авторские права защищены.

Комплект для сборки Coil Master V2

Комплект для сборки Coil Master V2

Все, что вам нужно для обертывания катушек, хорошо организовано в нашем наборе для сборки Coil Master V2.
С помощью набора Coil Master DIY Kit V2 вы можете наматывать катушки и парить везде!

1. 1 диагональные плоскогубцы
2. 1 плоскогубцы
3. 1 складные ножницы из нержавеющей стали
4. 1 крестообразная отвертка в форме ручки
5. 1 прямая отвертка в форме ручки
6. 1 керамический пинцет (T1), чтобы вы могли запускать свои катушки, сжимая до
7. 1 х локтевой пинцет (T3) для выполнения всех ваших регулировок.
8. 1 провод Kanthel
9. 1 омметр для измерения сопротивления распылителей
10.1 комплект намотки V3
11. 1 чехол из силиконовой резины

Канал следа пара

Обзор Мартина Паркера

Обзор Роберта Эллиса

Butt Kickers Обзоры

Отзыв Кэнди Макканн

Обзор

от The Vapor Chronicles

Обзор Vaping Bee

Dan The Vape Man Обзоры

Coil Master продает только продукцию Coil Master.

Доставка

Coil Master предлагает БЕСПЛАТНУЮ доставку по всему миру для всех заказов, бесплатную доставку DHL для заказов на сумму более 150 долларов!

Срок доставки: мы будем использовать China EMS (ePacket) для этих стран (США, Канада, Великобритания, Германия, Франция, Италия, Россия, Украина, Норвегия), обычно занимает 7-15 рабочих дней, а другие используют почту Сингапура, которая будет займет 15-20 рабочих дней. Все заказы будут отправлены из Китая.

30-дневная гарантия возврата денег по любой причине

В течение 30 дней с даты покупки верните неповрежденный продукт Coil Master и получите полный возврат средств по ЛЮБОЙ причине.

Послепродажная поддержка

1. Для заказов, приобретенных на сайте www.coil-master.net, укажите номер заказа и фотографии или короткое видео о проблеме, которую вы хотите решить, с продуктами Coil Master.

2. Если вы покупаете продукты в местном магазине или у других торговых посредников, обратитесь к тому, у кого вы покупаете продукты, и попросите его о помощи.

3. Для реселлеров, пожалуйста, свяжитесь с оптовым агентом, с которым вы разговариваете, и предоставьте фотографии и короткие видеоролики с неисправными продуктами Coil Master.

Бесплатная поддержка пользователей

Свяжитесь с нашей дружелюбной командой поддержки мирового уровня для быстрого решения. [email protected]

Комплект для сборки Coil Master V3

Новейший комплект Coil Master DIY Kit V3 — идеальный универсальный комплект для пользователей DIY. Все инструменты сделаны в высоком качестве для удовлетворения различных потребностей пользователей.

1. 1 диагональные плоскогубцы
2. 1 плоскогубцы
3. 1 складные ножницы из нержавеющей стали
4.1 отвертка с крестообразным шлицем
5. 1 отвертка с плоской головкой
6. 1 керамический пинцет (T1)
7. 1 угловой пинцет (T3) (с резиновыми колпачками для защиты)
8. 1 x 10 футов 24 Проволока GA Kanthal A1
9. 1 x 521 Mini V2
10. 1 комплект намотки V4
11. 1 чехол из силиконовой резины для зажимных приспособлений
12. 1 шестигранная отвертка в стиле T (◇ 1,25 мм, ◇ 1,5 мм, ◇ 2,0 мм）
13. 3 x Японский органический хлопок

Coil Master продает только продукцию Coil Master.

Доставка

Coil Master предлагает БЕСПЛАТНУЮ доставку по всему миру для всех заказов, бесплатную доставку DHL для заказов на сумму более 150 долларов!

Срок доставки: мы будем использовать China EMS (ePacket) для этих стран (США, Канада, Великобритания, Германия, Франция, Италия, Россия, Украина, Норвегия), обычно занимает 7-15 рабочих дней, а другие используют почту Сингапура, которая будет займет 15-20 рабочих дней. Все заказы будут отправлены из Китая.

30-дневная гарантия возврата денег по любой причине

В течение 30 дней с даты покупки верните неповрежденный продукт Coil Master и получите полный возврат средств по ЛЮБОЙ причине.

Послепродажная поддержка

1. Для заказов, приобретенных на сайте www.coil-master.net, укажите номер заказа и фотографии или короткое видео о проблеме, которую вы хотите решить, с продуктами Coil Master.

2. Если вы покупаете продукты в местном магазине или у других торговых посредников, обратитесь к тому, у кого вы покупаете продукты, и попросите его о помощи.

3. Для реселлеров, пожалуйста, свяжитесь с оптовым агентом, с которым вы разговариваете, и предоставьте фотографии и короткие видеоролики с неисправными продуктами Coil Master.

Бесплатная поддержка пользователей

Свяжитесь с нашей дружелюбной командой поддержки мирового уровня для быстрого решения. [email protected]

КАТУШКИ ДЛЯ ГРОМКОГОВОРИТЕЛЕЙ DIY

Это
стр. , чтобы попытаться ответить на наиболее часто встречающиеся
задавали вопросы о том, какие катушки использовать в кроссовере
сети. В принципе, я не думаю, что у вас есть намного лучшие катушки
чем идеально намотанные из круглой медной проволоки.Катушки фольги могут быть
Немного лучше, когда рана очень плотная и пропитана воском.
Проволока должна быть
запекла для уменьшения микрофона. «Запеченный» означает
катушки были нагреты после намотки, чтобы смягчить
лак, покрывающий провод, чтобы обмотки прилипали
все вместе. Нагревание можно производить в духовке или прикладывая
сильный ток низкого напряжения на короткое время.
Если
Вы сами наматываете катушки, вы заставили катушки погружать
в лаке — желательно под вакуумом, чтобы сделать лак
проникают во все обмотки, образуя прочную катушку.

Басовая секция :
Обычно следует использовать катушки с как можно более низким DCR *.
DCR = сопротивление катушки в Ом. Если только ты
иметь одну катушку последовательно с бас-драйвером, вы
Хорошие результаты можно получить при DCR = 0,3 — 0,4 Ом. Нижний
лучшее. Обычно использую катушки, намотанные от 1,2-1,8 мм.
провод.
Змеевики с сердечником должны быть изготовлены из неферритного материала.
и они мне очень нравятся. У них высокая управляемость;
они маленькие и имеют очень низкое сопротивление DCR,
таким образом, не портят коэффициент демпфирования басового динамика
и обеспечивает очень низкие потери уровня звука.Выше
сопротивление последовательно с бас-драйвером, тем больше мощность
преобразуется в тепло, а не в звук.
*: Если вы хотите обновить
старый кроссовер с новыми катушками, измерьте DCR (омическое сопротивление)
катушки, которые вы собираетесь заменить. Иногда даже для баса относительно высокий
DCR катушки преднамеренно используется при настройке системы. Чем ниже
лучше не всегда правда.

Средние драйверы
Катушки, соединенные последовательно со средним драйвером, вполне могут иметь
DCR = 0.2-0,5 Ом. Довольно часто мидрайвер
последовательные резисторы для ослабления, а иногда и последовательные
катушка может иметь очень высокий DCR для обеспечения затухания.
Однако, если у вас нет надлежащего измерительного оборудования, держите DCR катушки ниже 0,5 Ом и используйте резисторы.
для затухания. Я предлагаю катушки с воздушным сердечником, намотанные из
Проволока 0,8-1,0 мм.

Твитеры
Чаще всего у нас есть одна параллельная катушка
с твитером, например Фильтры 2-го и 3-го порядка, и
что угодно от 0.Обычно здесь хорошо идет 2-0,5 Ом.
Однако эти катушки обычно маленькие и
Катушки 0,15-0,30 Ом — это не проблема. Предлагаю намотать катушки
из проволоки 0,5-0,8 мм.

Notch-фильтры =
Цепи LCR
Эти фильтры состоят из катушки, резистора и
конденсатор и обычно размещаются параллельно
Водитель. Поскольку резистор обычно включен, DCR
катушка может быть довольно высокой. Если резистор эл.г. 5-8 Ом
или выше, катушка DCR вполне может быть 0,5-1,0 Ом. Нет потребности
купить огромные змеевики с воздушным сердечником для контуров LCR. Это
серьезная трата денег. Я предлагаю катушки с сердечником, намотанные из
Проволока 0,8-1,0 мм.

Посетите мою страницу с громкоговорителями DIY.

скульптурных медных спиральных ваз — Дизайн * Губка

После создания множества проектов для сайта я заметил, что появляется все больше DIY. Некоторые проекты могут быть проинструктированы до последнего дюйма, каждый размер материала и источник.Другие гораздо более свободны, с большим элементом случайности и личного контакта и полностью зависят от того, что вы можете найти и как материалы формируются в ваших руках. Если у вас есть любимый, я хотел бы знать. Иногда я чувствую себя немного виноватым, создавая уроки, которые невозможно точно воссоздать, но в случае с этими вазами с медными катушками, я думаю, их красота проистекает из такой непредсказуемости.

Грейс, Эми и я в последнее время экспериментируем со всеми видами изделий из меди, латуни и алюминия, и все согласны: мягкие, ковкие металлы восхитительны.Они не всегда сгибаются точно или делают именно то, что вы хотите, но это часть их очарования. Так что, если вы сначала найдете этот проект немного разочаровывающим, ключ в том, чтобы отпустить его и позволить катушке делать то, что она хочет. В конце концов, вы получите что-то гораздо более органично красивое, чем все, для чего я мог бы нарисовать шаблон, и гораздо больше удовольствия! — Kate

Практическое руководство продолжается после прыжка. . .

Материалы

• Медная катушка 1/4 ″ x 20 футов (вы можете найти ее в отделе сантехники хозяйственных магазинов)
• плоскогубцы
• стеклянные пробирки или сосуды цилиндрические стеклянные некоторые другие
• эпоксидная смола быстрого схватывания
• малярная лента (по желанию)

Инструкции

1. Отрежьте кусок провода длиной 24 дюйма из катушки плоскогубцами. Если ваши плоскогубцы не проходят через катушку полностью, вы можете просто зажать проволоку плоскогубцами, а затем толкать катушку вперед и назад по защемленному шву; это должно привести к тому, что катушка легко сломается.

2. Начните сгибать катушку в нужную форму. Нет неправильного способа сделать это. Катушка очень легко гнется в руках. Периодически кладите фигуру на поверхность, чтобы проверить, балансирует ли она, а если нет, просто сгибайте детали до тех пор, пока это не произойдет.На самом деле не имеет значения, что делает нижний конец, но один конец катушки должен быть высоко, чтобы вы могли согнуть его, чтобы удерживать вазу.

3. Когда у вас будет основная форма, с помощью плоскогубцев сожмите и согните верхний конец катушки в более плотный круг. Катушка не станет идеальным кругом — она ​​будет больше иметь эллиптическую форму, но она должна быть достаточно маленькой, чтобы можно было вставить стеклянную трубку внутрь и плотно прилегать. Опять же, катушка не будет идеально окружать форму трубки, но до тех пор, пока эллиптическая форма сжимает горловину трубки, чтобы удерживать ее на месте, а некоторая часть меди касается трубки с обеих сторон, вы хорошо.

4. Вставьте стеклянную трубку в сделанное вами медное кольцо, чтобы проверить форму. Если оно слишком тугое, немного ослабьте кольцо; если он слишком болтается, слегка защелкните его. Трубка должна скользить внутрь и выдвигаться осторожно, а стороны трубки должны касаться медного кольца катушки в двух точках по ее окружности.

5. Снова снимите трубку и смешайте небольшую порцию эпоксидной смолы (следуйте инструкциям по смешиванию эпоксидной смолы) на крышке банки или бумажной тарелке.Вы можете использовать палочку для мороженого, карандаш или небольшую кисть, чтобы смешать и нанести эпоксидную смолу. Поместите небольшое кольцо эпоксидной смолы в то место, где вы хотите, чтобы трубка ударилась о кольцо катушки. Я варьировал высоту своих трубок: самые короткие выступали на 1 дюйм выше медного кольца, а самые длинные выступали на 3 дюйма выше.

6. Вставьте трубку обратно в медное кольцо, пока эпоксидная смола не коснется внутренней части медного кольца, затем остановитесь. Выпрямите трубку так, чтобы она стояла идеально вертикально, и отложите ее в сторону, чтобы смола застыла.Если ваша ваза хочет выскользнуть или покачиваться во время этого процесса, вы можете использовать кусок малярной ленты, чтобы удерживать вазу на месте, пока эпоксидная смола застывает.

7. Как только эпоксидная смола застынет, можно удалить ленту. Вы можете удалить излишки эпоксидной смолы, аккуратно соскоблив ее канцелярским ножом или лезвием для соскабливания краски. При желании вы также можете внести окончательные корректировки в форму меди.

Готово!

Сделай сам самодельный драйвер катушки зажигания

Один из самых простых способов сделать источник питания высокого напряжения с батарейным питанием — это использовать обычную автомобильную катушку зажигания. Катушки зажигания — это тип индукционного трансформатора, основанный на катушке Тесла, изобретенной Никой Тесла в 1891 году. Повышение напряжения не определяется соотношением витков, как в стандартном трансформаторе, а пропорционально скорости изменения тока в первичный контур. Это означает, что для получения высокого выходного напряжения необходимо как можно быстрее остановить поток энергии, поступающей в катушку. В старых машинах это делалось просто механически. Для использования в качестве источника питания высокого напряжения это должно происходить быстро снова и снова.Для этого используется источник питания прямоугольной формы, который включает и выключает питание катушки сотни или тысячи раз в секунду.

ВНИМАНИЕ: это устройство генерирует высокое напряжение!

Стандартные катушки зажигания можно приобрести в большинстве магазинов автомобильных запчастей примерно за 25 фунтов стерлингов. Необязательно использовать две батареи 12 В, как показано в схемах, показанных ниже, но это позволит получить большие искры. У нас есть несколько компактных индукционных катушек, доступных для продажи по цене менее 20 фунтов стерлингов.Щелкните ссылку, чтобы проверить наличие на складе.

Эта схема драйвера основана на обычно используемом транзисторе 2n3055 из-за его высокой коммутационной способности. Хотя они дешевы и устойчивы к высоким температурам, они подвержены скачкам напряжения, вызванным индуктивным характером нагрузки (катушки зажигания). В этой схеме можно использовать практически любой силовой транзистор, IGBT или MOSFET, если он рассчитан не менее чем на 5 А и 100 В. У устройств с более высоким номинальным напряжением меньше шансов быть поврежденными скачками напряжения.Дальнейшие методы защиты описаны ниже на этой странице и в комментариях. Если вы используете MOSFET или IGBT вместо биполярного транзистора, такого как 2n3055, вы также должны добавить понижающий резистор примерно 10 кОм между выводом базы / затвора и GND.

RC1 используется для подавления скачков высокого напряжения, которые могут вывести из строя силовые транзисторы.

T2 представляет собой два силовых транзистора, соединенных параллельно и установленных на радиаторе.

Следующая схема предназначена для более мощного выхода.Две катушки зажигания подключены параллельно, но с противоположной полярностью. Это означает, что выходные напряжения каждой катушки не совпадают по фазе или противоположны друг другу (когда одно положительное, другое отрицательное). В этой конфигурации выходной сигнал берется с двух выходных клемм катушек, тогда как в приведенной выше схеме используются выходные клеммы и земля.

Эти схемы отлично подходят для питания катушек зажигания от высокого напряжения, но они могут быть подвержены повреждению из-за индуктивных всплесков.Когда катушка зажигания приводится в действие без нагрузки (обрыв цепи на выходе), значительно возрастает обратная ЭДС и риск повреждения схемы драйвера. Мы продаем модуль драйвера катушки зажигания, который имеет встроенную защиту от большинства скачков напряжения, которые могут повредить драйвер. Он также включает индикатор раннего предупреждения, который покажет вам, насколько сильна обратная ЭДС вашей нагрузки.

Защита драйвера катушки зажигания

Если вы создаете драйвер катушки зажигания, который генерирует искры и дуги высокого напряжения, вам понадобится какая-то защита от электромагнитных помех для вашей цепи.Без него очень вероятно, что вы повредите транзисторы или микросхемы драйверов.

Демпферы

— непростая задача, но в целом они используются для уменьшения электромагнитных помех (EMI) или скачков напряжения. Есть много способов уменьшить электромагнитные помехи, и часто бывает полезно использовать различные демпферы в разных частях схемы. Эти схемы представляют несколько возможных способов подавления электромагнитных помех в драйвере катушки зажигания. Они известны как рассеивающие демпферы, потому что избыточная энергия рассеивается в виде тепла или света.

В верхней биграмме используются последовательно соединенные конденсатор и резистор. Используемые значения будут зависеть от частоты вашего привода. (См. RC1 вверху этой страницы). Вообще говоря, большая емкость и меньшее сопротивление будут отталкивать больше, но также поглощать больше мощности привода, прежде чем снижать эффективность. Необходимо найти компромисс, который лучше всего подходит для вашей установки.

На следующей схеме используется устройство, известное как MOV (металлооксидный варистор). Это полупроводниковые устройства, которые начинают проводить ток только тогда, когда напряжение между их выводами превышает номинальное значение.Он перестанет проводить, когда напряжение снова упадет. В примере, показанном выше, MOV закорачивает любые выбросы, исходящие от нагрузки, но он также закорачивает выход схемы драйвера на тот же короткий момент. Выбранный MOV должен иметь возможность рассеивать мощность и иметь номинальное напряжение, которое вызовет его активацию до того, как напряжение станет слишком высоким для схемы привода.

Вы также можете подключить небольшую неоновую индикаторную лампу (Ne1) последовательно с резистором 1 кОм и поместить ее между низковольтными проводами катушки зажигания. Эта лампочка начнет светиться, когда обратная ЭДС достигнет 100 В или больше. Если вы видите, что он светится, вам нужен лучший демпфер, такой как RC1 (верхняя диаграмма) или MOV (варистор), рассчитанный на ограничение напряжения ниже максимального, допустимого для ваших компонентов.

JDC DIY Комплект системы зажигания Denso Coil-On-Plug (Evo 4-9)

Восстановленные катушки в настоящее время отсутствуют на складе, точное время прибытия отсутствует.

Этот комплект включает в себя все необходимое для настройки Mitsubishi Evolution 4-9 COP (катушка на вилке).В этот комплект входят те же детали, которые мы используем для изготовления наших систем зажигания JDC. Если вы из тех, кто любит экономить деньги и изготавливать детали самостоятельно, этот комплект для вас!

Заявки:

• Работает со всеми моделями Evo 4-9 USDM / JDM (выберите правильный вариант в соответствии с имеющейся у вас клапанной крышкой. Evo 9 с MIVEC отличается от Evo 4-8.)

• Эта система зажигания разработана для использования со штатным ЭБУ и совместима с AEM EMS V1 и V2, Haltech, MegaSquirt и SunAuto Hyperforce.Эта система НЕ будет работать с коробками CDI или HKS DLI, и она не нужна для достижения ваших целей по мощности до 913 л.с. +.
• Этот комплект предназначен для работы с катушками Denso, деталь № 90919-02240 / 90919-02265. Катушки не являются обязательными в этом комплекте. При желании вы можете предоставить свои собственные катушки.

В комплекте:

• На ваш выбор: анодированный черный сатинированный алюминий 6061, углеродное волокно, анодированный титан или нержавеющая сталь, монтажная пластина «вырезать под себя».
• (2) штекерные разъемы Mitsubishi Evolution со штырьками и водяными уплотнениями
• (4) Разъемы Denso со штырями и водяными уплотнениями
• Монтажное оборудование из нержавеющей стали и предохранитель на 15 А
• Высокопрочная / жаропрочная тефзельная проволока (15 футов)
• Оболочка для высокотемпературного провода (4,5 фута)
• Подробная инструкция с изображениями и схемой подключения. (Щелкните здесь, чтобы просмотреть подробные инструкции по сборке и видео.)
• Наклейки JDC для высоких температур на верхней части каждой катушки
• Новые или отремонтированные катушки Denso (опция)

Характеристики:

• 3 года гарантии на новые катушки Denso, 2 года на отремонтированные катушки Denso
• Подходит для крышки свечи зажигания OEM и большинства крышек вторичного рынка
• Протестировано на 913whp @ 0.020 «пробковый зазор
• Защитный кожух на проводке в соответствии с военными спецификациями, рассчитанный на 428 ° F
• Провод Tefzel военного назначения, выдерживаемый до 393 ° F
• Plug and Play (требуется сборка)
• После установки не требуется перенастройка
• Прирост HP / TQ (8-20 л.с. — норма, зависит от мода)
• Значительно уменьшить или устранить частичное раскачивание дроссельной заслонки
• Лучшее качество холостого хода
• Более быстрый и легкий запуск, особенно в холодную погоду с E85
• Увеличьте мощность наддува без проблем с искровым разрядом
• Увеличьте зазор для лучшего сжигания топлива и увеличения миль на галлон
• Заглушки служат дольше за счет меньшего загрязнения
• Замена свечей занимает меньше минут
• CDI-боксы без проблем
• Фурнитура из нержавеющей стали, не вызывающая коррозии

Примечание:

Этот комплект очень просто изготовить самостоятельно, если у вас есть базовые знания в области электромонтажа или автомобилестроения, и он может сэкономить вам много денег при покупке полностью собранного комплекта.
