Буферная емкость (тепловой аккумулятор) — для чего нужна, достоинства и недостатки

В системах отопления с газовыми, дизельными, а также с электрическими системами отопления довольно просто осуществляется режим контролирования работы котла. Котел можно в любой момент остановить, прекратить нагрев теплоносителя в системе отопления.
С твердотопливными котлами, традиционной системы одномоментно прекратить работу котла без ущерба практически невозможно, т.к. в режиме горения эти котлы очень энерционны.

Большинство современных котлов традиционной системы с одной топкой оснащаются регулятором тяги, это единственной управление, которое можно установить с данным типом котла. В момент работы, высвобождается гораздо больше тепла (теплоноситель нагревается быстрее), чем происходит теплоотдача тепловыми приборами, или же, если приборы успевают отдавать тепло в какой-то момент времени. Становится нестерпимо жарко. Чтобы понизить температуру до комфортной, приходится открывать форточки, особенно в 2-х этажном отапливаемом строении. Открывая форточки на втором этаже, обеспечивается сквозняк. На первом этаже происходит забор холодного воздуха, а на втором выброс перегретого воздуха.

Поставить терморегуляторы на батареи нельзя, иначе теплоноситель перегреется, что чревато проблемами с котлом.
Вот и приходится или постоянно бегать к котлу закидывать по одному полену, чтобы котел потихоньку тлел, и батареи оставались теплыми, или же, затопив котел и нагнав температуру, ждать, когда дома станет прохладно, и придется процедуру повторять заново. Такие режимы работы отопления очень неудобны, т.к. в таких режимах КПД котла низкое, повышены затраты на топливо, котел работает в режимах, где возможно образование конденсата, что в свою очередь сокращает срок службы котла.
Для того что бы избежать данных неудобств, нужно автоматизировать систему отопления, т.е. чтобы в систему отопления шло ровно столько тепловой энергии, сколько нужно, обеспечить возможность регулирования температуры в разных помещениях по-разному. При этом должен обеспечиваться максимальный КПД котла, а значит и максимальная экономия топлива. Данную задачу позволяет решить буферная емкость или буферный накопитель (тепловой аккумулятор).

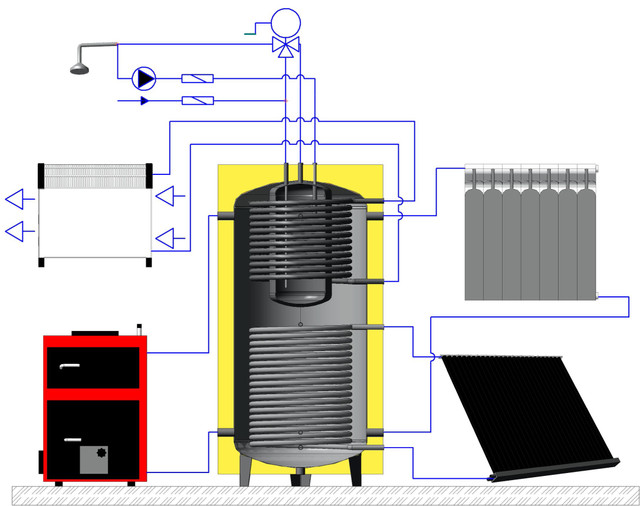

Принцип действия буферной емкости (теплового аккумулятора) заключается в следующем. Часть избыточной энергии поступает в бак-накопитель, который в свою очередь тщательно утеплен. И представляет собой не что иное, как термос. После того как котел прекратил свою работу (топка потухла), запасенная энергия порциями подается в систему отопления, до тех пор пока температура в баке выше чем в системе отопления. Важно чтобы в баке присутствовал эффект сепарации, т.е. разделения слоев воды на горячий и холодный.
При правильном подборе теплоаккумулятора, и достаточном утеплении дома, тепло в доме может поддерживаться до 1-1,5 суток.
Подбор буферного накопителя (теплового аккумулятора).
Объем емкости, прежде всего, зависит от мощности котла, при подборе емкости желательно, чтобы емкость была полностью нагрета в течение одной полной загрузки котла.
Время работы котла порядка 3-4 часов. В таком режиме достигается максимальный КПД, время работы котла можно сократить до одной-двух загрузок в сутки.
Приведем приблизительный расчет теплового аккумулятора для дома 150 кв.м. достаточно утепленного. При -30 С теплопотери дома составят порядка 15кв/ч. При температуре воздуха -10С теплопотери дома составят 10кв/ч. Значения взяты приблизительные, точные значения высчитываются нашими инженерами индивидуально в каждом случае.
Итак, Один кг. сухих березовых дров выдает порядка 3,8кв/ч тепловой энергии.
При окружающей температуре -30С теплопотери дома в сутки составят порядка 360кв/ч, что соответствует 95 кг. Сухих дров, или 63 кг. При -10С окружающего воздуха.
Котел, который отапливает дом, имеет мощность 30кв/ч (объем типовой топки 50л), что в свою очередь позволяет загрузить порядка 30 кг. дров. Следовательно, с одной загрузки можно получить 114кв/ч тепловой энергии. А это значит нужно 3 раза в сутки разжигать котел. Или 2 раза при температуре -10С.

При расчете теплоаккумулятора для простоты расчета принято считать, что 12-15 л. воды на 1 кв/ч запасенной тепловой энергии. Исходя из этого, если тепловая энергия от работы котла идет только в тепловой аккумулятор, то объем аккумулятора будет составлять порядка 1,5 тонны.
Исходя из практики для дома 150кв.м. и таком типе котла, оптимальная емкость будет составлять 1000л. или 66 кв/т тепловой энергии.
Время работы котла от одной загрузке составляет приблизительно 3 часа. 114/3= 38кв/ч.
Из них 15 кв/ч идет на отопление дома, а 23 кв/ч в теплоаккумулятор. Соответственно тепловой аккумулятор полностью зарядится за 2,8 часа. А это значит, что бак подобран верно. В свою очередь после того, как котел прекратит свою работу (топка погаснет), бак будет отдавать тепло порядка 4,5 часов. Т.е. одной загрузки с учетом работы котла хватит в течении 7,5 часов поддерживать комфортную температуру в доме. Или 3 запусков котла в течение суток, при температуре воздуха -30 С. При окружающей температуре воздуха -10С. . 10кв/ч будет идти в систему отопления дома, а 28кв/ч в емкость. Емкость зарядится за 2,3 часа. Остывать в свою очередь будет порядка 6,5 часов. Что с учетом работы котла составит 9,5 часов. Значит, потребуется два раза затапливать котел. Еще раз повторю, что значения взяты приблизительные, больше для ознакомления. Реальные расчеты могут отличаться. Для каждого отдельного случая.
А теперь достоинства и недостатки использования буферного накопителя.
+ При использовании теплового аккумулятора КПД котла повышается до 88%,что в свою очередь позволяет уменьшить затраты на 30%,по сравнению с аналогичными системами без ТА.
+ К достоинствам относится возможность зонального регулирования температуры в каждом помещении не зависимо друг от друга.
+ Повышается ресурс котла, т.к. уменьшается образования дегтя и кислот на теплообменнике котла.
+ Уменьшается частота подходов к котлу.
К минусам можно отнести:
— Значительно увеличивающуюся стоимость системы отопления.
— Недостатком является также то, что помещение котельной должно проектироваться с учетом емкости.
Возможна установка емкости в другом помещении, или на улице в утепленном коробе. Но в этом случае необходимо учесть данный момент при проектирование системы отопления.
Если вам нужна система отопления или вы недовольны работой существующей системой отопления, наша компания обладает всем оборудованием, необходимым для качественного монтажа системы отопления. Что немало важно, в нашей компании есть необходимые профессионалы, которые смогут вам правильно рассчитать и смонтировать вашу систему отопления. Ваш дом не будет первым, и на нем не будут отрабатывать что-то новое и неизведанное. Технологии монтажа и расчетов отлажены, и можно спрогнозировать результат. Ждем вас в компании Текров.ру.

На нашем youtube канале рассказываем как работает, как подобрать . И вообще для чего нужна установка буферной емкости.

Теплоаккумулятор своими руками – как сделать буферную емкость

Зачастую домовладельцы не в состоянии купить современное отопительное оборудование, поэтому ищут альтернативные решения. Взять хотя бы буферную емкость (иначе – тепловой аккумулятор), незаменимую вещь для систем отопления с твердотопливным котлом. Накопительный бак объемом 500 л стоит примерно 600—700 у. е., цена тысячелитровой бочки достигает 1000 у. е. Если же сделать теплоаккумулятор своими руками, а потом установить резервуар в котельной самостоятельно, удастся сэкономить половину указанной суммы. Наша задача – рассказать о способах изготовления.

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Важный момент. Бак — аккумулятор горячей воды повышает эффективность твердотопливного котла. Ведь максимальный КПД теплогенератора достигается при интенсивном горении, которое невозможно постоянно поддерживать без буферной емкости, поглощающей излишки теплоты. Чем эффективнее сжигаются дрова, тем меньше их расход. Это касается и газового котла, чей КПД снижается в режимах слабого горения.

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
присоединительные штуцера, врезанные в основную емкость;
погружные гильзы для установки термометра и манометра.

Примечание. Более дорогие модели аккумуляторов тепла для систем отопления дополнительно снабжаются змеевиками для ГВС и подогрева от солнечных коллекторов. Другая полезная опция – встроенный в верхнюю зону бака блок электрических ТЭНов.

Изготовление накопителей тепла в заводских условиях

Если вы всерьез озаботились установкой теплоаккумулятора и решили его сделать своими силами, то для начала стоит ознакомиться с заводской технологией сборки.

Резка на плазменном аппарате заготовок для крышки и дна

Повторить технологический процесс в условиях домашней мастерской нереально, но некоторые приемы вам пригодятся. На предприятии бак–аккумулятор горячей воды делается в виде цилиндра с полусферическим дном и крышкой в таком порядке:

Листовой металл толщиной 3 мм подается на аппарат плазменной резки, где из него получают заготовки торцевых крышек, корпуса, люка и подставки.
На токарном станке изготавливаются основные штуцера диаметром 40 или 50 мм (резьба 1.5 и 2”) и погружные гильзы для приборов контроля. Там же вытачивается большой фланец для ревизионного люка размером около 20 см. К последнему приваривается патрубок для врезки в корпус.
Заготовка корпуса (так называемая обечайка) в виде листа с отверстиями под штуцеры направляется на вальцы, изгибающие ее под определенным радиусом. Чтобы получить цилиндрическую емкость для воды, остается лишь сварить торцы заготовки встык.
Из металлических плоских кругов гидравлический пресс штампует полусферические крышки.
Следующая операция – сварочные работы. Порядок такой: сначала на прихватках варится корпус, потом к нему прихватываются крышки, затем идет сплошная проварка всех швов. В конце присоединяются штуцеры и ревизионный люк.
Готовый накопительный бак сваривается с подставкой, после чего проходит 2 проверки на проницаемость – воздушную и гидравлическую. Последняя производится давлением 8 Бар, испытание длится 24 часа.
Испытанный резервуар окрашивается и утепляется базальтовым волокном толщиной не менее 50 мм. Сверху емкость обшивается тонколистовой сталью с полимерным цветным покрытием либо закрывается плотным чехлом.

Корпус накопителя выгибается из листа железа на вальцах

Справка. Для утепления бака производители используют разные материалы. К примеру, теплоаккумуляторы «Прометей» российского производства изолированы пенополиуретаном.

Вместо облицовки производители зачастую применяют специальный чехол (можно выбрать цвет)

Большинство заводских аккумуляторов тепла рассчитаны на максимальное давление 6 Бар при температуре теплоносителя в системе отопления 90 °С. Это значение вдвое превышает порог срабатывания предохранительного клапана, устанавливаемого на группу безопасности твердотопливных и газовых котлов (предел — 3 Бар). Детально производственный процесс показан на видео:

Изготавливаем тепловую батарею самостоятельно

Вы решили, что без буферной емкости обойтись не сможете и хотите ее сделать своими руками. Тогда готовьтесь пройти 5 этапов:

Расчет объема теплоаккумулятора.
Выбор подходящей конструкции.
Подбор и заготовка материалов.
Сборка и проверка герметичности.
Монтаж резервуара и подключение к системе водяного отопления.

Совет. Перед тем как посчитать объем бочки, подумайте, сколько места в котельной вы сможете под нее выделить (по площади и высоте). Четко определитесь, как долго водяной теплоаккумулятор должен замещать бездействующий котел, а уж потом приступайте к выполнению первого этапа.

Как рассчитать объем бака

Существует 2 способа расчета вместительности накопительного резервуара:

упрощенный, предлагаемый производителями;
точный, выполняемый по формуле теплоемкости воды.

Продолжительность обогрева дома тепловым аккумулятором зависит его размера

Суть укрупненного расчета проста: под каждый кВт мощности котельной установки в баке выделяется объем, равный 25 л воды. Пример: если производительность теплогенератора составляет 25 кВт, то минимальная вместительность теплоаккумулятора выйдет 25 х 25 = 625 л или 0.625 м³. Теперь вспомните, сколько места выделено в котельной и подгоняйте полученный объем под реальные размеры помещения.

Справка. Желающие сварить самодельный теплоаккумулятор нередко задаются вопросом, как посчитать объем круглой бочки. Здесь стоит напомнить формулу расчета площади круга: S = ¼πD². Подставьте в нее диаметр цилиндрического резервуара (D), а полученный результат умножьте на высоту емкости.

Вы получите более точные размеры теплового аккумулятора, если воспользуетесь вторым способом. Ведь упрощенное вычисление не покажет, на сколько времени хватит рассчитанного количества теплоносителя при самых неблагоприятных погодных условиях. Предлагаемая методика как раз и пляшет от показателей, которые нужны вам и основывается на формуле:

m = Q / 1.163 х Δt

Здесь:

Q – количество тепла, которое нужно накопить в аккумуляторе, кВт•ч;
m – расчетная масса теплоносителя в баке, тонн;
Δt – разность температур воды в начале и в конце нагрева;
1. 163 Вт•ч/кг•°С — это справочная теплоемкость воды.

Дальше поясним на примере. Возьмем стандартный дом 100 м² со средним теплопотреблением 10 кВт, где котел должен простаивать 10 часов в сутки. Тогда в бочке необходимо аккумулировать 10 х 10 = 100 кВт•ч энергии. Начальная температура воды в отопительной сети – 20 °С, нагрев происходит до 90 °С. Считаем массу теплоносителя:

m = 100 / 1.163 х (90 — 20) = 1.22 тонны, что приблизительно равно 1.25м³.

Обратите внимание, что тепловая нагрузка 10 кВт взята приблизительно, в утепленном здании площадью 100 м² теплопотери будут меньше. Момент второй: столько тепла необходимо в наиболее холодные дни, каковых бывает 5 на всю зиму. То есть, теплоаккумулятора на 1000 л хватит с большим запасом, а с учетом сезонного перепада температур можно спокойно уложиться в 750 л.

Отсюда вывод: в формулу нужно подставлять среднее теплопотребление за холодный период, равное половине от максимального:

m = 50 / 1.163 х (90 — 20) = 0. 61 тонны или 0.65 м³.

Примечание. Если вы посчитаете объем бочки по среднему расходу теплоты, при крепких морозах его не хватит на расчетный промежуток времени (в нашем примере – 10 часов). Зато сэкономите деньги и место в помещении топочной. Больше информации по ведению расчетов представлено в другой нашей публикации.

О конструкции емкости

Чтобы самостоятельно изготовить аккумулятор тепла, вам придется победить одного коварного врага – давление, оказываемое жидкостью на стенки сосуда. Думаете, почему заводские резервуары сделаны цилиндрическими, а дно с крышкой – полусферическими? Да потому что такая емкость способна противостоять давлению горячей воды без дополнительного усиления.

С другой стороны, мало у кого найдется техническая возможность отформовать металл на вальцах, не говоря уже о вытяжке полукруглых деталей. Предлагаем следующие способы решения вопроса:

Заказать круглый внутренний бак на металлообрабатывающем предприятии, а работы по утеплению и окончательному монтажу провести самостоятельно. Это все равно обойдется дешевле, нежели купить теплоаккумулятор заводской сборки.
Взять готовый цилиндрический бак и на его базе делать буферную емкость. Где брать подобные резервуары, мы подскажем в следующем разделе.
Сварить прямоугольный аккумулятор тепла из листового железа и усилить его стенки.

Чертеж теплоаккумулятора прямоугольной формы объемом 500 л в разрезе

Совет. В закрытой системе отопления с твердотопливным котлом, где избыточное давление может подскочить до 3 Бар и выше, настоятельно рекомендуется применять теплоаккумулятор цилиндрической формы.

В открытой системе отопления с нулевым напором воды можно использовать прямоугольный бак. Но не забывайте о гидростатическом давлении теплоносителя на стенки, к нему прибавьте высоту столба воды от емкости до расширительного бачка, установленного в высшей точке. Вот почему следует усиливать плоские стенки самодельного теплоаккумулятора, как показано на чертеже емкости вместительностью 500 л.

Прямоугольная накопительная емкость, усиленная должным образом, может применяться и в закрытой системе отопления. Но при аварийном скачке давления от перегрева ТТ-котла резервуар даст течь с вероятностью 90%, хотя под слоем утеплителя вы можете не заметить мелкую трещину. Как выпирает не укрепленный металл сосуда при заполнении водой, смотрите на видео:

Справка. Бессмысленно наваривать прямо на стенки жесткости из уголков, швеллеров и другого металлопроката. Практика показывает, что уголки малого сечения сила давления изгибает вместе со стенкой, а большие отрывает по краям.

Делать снаружи мощный каркас – нецелесообразно, слишком большой расход материалов. Компромиссный вариант – внутренние распорки, изображенные на чертеже самодельного теплоаккумулятора.

Чертеж аккумулятора тепла на 500 л – вид сверху (поперечный разрез)

Подбор материалов для резервуара

Вы сильно облегчите себе задачу, если найдете готовый цилиндрический бак, изначально рассчитанный на давление 3–6 Бар. Какие емкости можно использовать:

баллоны из-под пропана разной вместительности;
списанные технологические резервуары, например, ресиверы от промышленных компрессоров;
ресиверы от железнодорожных вагонов;
старые железные бойлеры;
внутренние баки емкостей для хранения жидкого азота, выполненные из нержавейки.

Из готовых стальных сосудов сделать надежный теплоаккумулятор значительно проще

Примечание. В крайнем случае сгодится стальная труба подходящего диаметра. К ней можно приварить плоские крышки, которые придется усилить внутренними растяжками.

Для сваривания квадратного резервуара возьмите листовой металл толщиной 3 мм, больше не надо. Жесткости сделайте из круглых труб Ø15—20 мм либо профилей 20 х 20 мм. Размер штуцеров выбирайте по диаметру выходных патрубков котла, а для облицовки купите тонкую сталь (0.3—0.5 мм) с порошковой покраской.

Отдельный вопрос – чем утеплить теплоаккумулятор, сваренный своими руками. Лучший вариант – базальтовая вата в рулонах плотностью до 60 кг/м³ и толщиной 60—80 мм. Полимеры типа пенопласта или экструдированного пенополистирола применять не стоит. Причина – мыши, которые любят тепло и осенью могут запросто поселиться под обшивкой вашей накопительной емкости. В отличие от полимерных утеплителей, базальтовое волокно они не грызут.

Не стройте иллюзий по поводу экструдированного пенополистирола, грызуны его тоже едят

Теперь укажем другие варианты готовых сосудов, которые применять для аккумуляторов тепла не рекомендуется:

Импровизированный бак из еврокуба. Подобные пластиковые емкости рассчитаны на максимальную температуру содержимого 70 °С, а нам нужно 90 °С.
Теплоаккумулятор из железной бочки. Противопоказания – тонкий металл и плоские крышки резервуара. Чем усиливать такую бочку, проще взять хорошую стальную трубу.

Сборка прямоугольного теплоаккумулятора

Хотим предупредить сразу: если вы посредственно владеете сваркой, то изготовление бака лучше закажите на стороне по вашим чертежам. Качество и герметичность швов имеет огромное значение, при малейшей неплотности аккумулирующая емкость потечет.

Сначала бак собирается на прихватках, а потом проваривается сплошным швом

Для хорошего сварщика здесь проблем не будет, надо лишь усвоить порядок выполнения операций:

Вырежьте из металла заготовки по размерам и сварите корпус без дна и крышки на прихватках. Для фиксации листов используйте струбцины и угольник.
Прорежьте в боковых стенках отверстия под жесткости. Вставьте внутрь заготовленные трубы и обварите их торцы снаружи.
Прихватите к баку дно с крышкой. Вырежьте в них отверстия и повторите операцию с установкой внутренних растяжек.
Когда все противоположные стенки емкости надежно связаны друг с другом, начинайте сплошную проварку всех швов.
Установите снизу резервуара опоры из отрезков трубы.
Врежьте штуцеры, отступив от дна и крышки на менее 10 см, как показано на ниже на фото.
Приварите к стенкам металлические скобки, которые послужат кронштейнами для крепления теплоизоляционного материала и обшивки.

На фото показана растяжка из широкой полосы, но лучше применить трубу

Совет по монтажу внутренних распорок. Чтобы стенки теплоаккумулятора эффективно сопротивлялись изгибанию и не оборвались по сварке, выпустите концы растяжек наружу на 50 мм. Затем дополнительно приварите к ним ребра жесткости из стального листа или полосы. О внешнем виде не волнуйтесь, торцы труб потом скроются под облицовкой.

Стальные скобки (клипсы) привариваются к корпусу для крепления утеплителя и обшивки

Несколько слов о том, как утеплить теплоаккумулятор. Сначала проверьте его на герметичность, наполнив водой либо смазав все швы керосином. Теплоизоляция выполняется достаточно просто:

зачистите и обезжирьте все поверхности, нанесите на них грунтовку и краску с целью защиты от коррозии;
оберните бак утеплителем, не сдавливая его, а после закрепите с помощью шнура;
нарежьте облицовочный металл, сделайте в нем отверстия под патрубки;
прикрутите обшивку к кронштейнам саморезами.

Листы облицовки прикручивайте так, чтобы они были связаны между собой крепежом. На этом изготовление самодельного теплоаккумулятора для открытой системы отопления закончено.

Установка и подключение резервуара к отоплению

Если объем вашего теплоаккумулятора превышает 500 л, то ставить его на бетонный пол нежелательно, лучше устроить отдельный фундамент. Для этого демонтируйте стяжку и выкопайте яму до плотного слоя грунта. Потом засыпьте ее битым камнем (бутом), уплотните и заполните жидкой глиной. Сверху залейте железобетонную плиту толщиной 150 мм в деревянной опалубке.

Схема устройства фундамента под аккумуляторный бак

Правильная работа теплового аккумулятора построена на горизонтальном движении горячего и охлажденного потока внутри резервуара, когда батарея «заряжается», и вертикальном течении воды во время «разряда». Чтобы организовать такую работу батареи, нужно выполнить следующие мероприятия:

контур твердотопливного или другого котла подключается к накопительному баку для воды через циркуляционный насос;
отопительная система снабжается теплоносителем с помощью отдельного насоса и смесительного узла с трехходовым клапаном, позволяющим отбирать из аккумулятора необходимое количество воды;
насос, установленный в котловом контуре, по производительности не должен уступать агрегату, подающему теплоноситель к отопительным приборам.

Схема обвязки бака – аккумулятора тепла

Стандартная схема подключения теплоаккумулятора с ТТ-котлом представлена выше на рисунке. Балансировочный вентиль на обратке служит для регулирования потока теплоносителя по температуре воды на входе и выходе емкости. Как правильно производится обвязка и настройка, расскажет наш эксперт Владимир Сухоруков в своем видеоматериале:

Справка. Если вы проживаете в столице РФ или Подмосковье, то по вопросу подключения любых теплоаккумуляторов можете проконсультироваться лично с Владимиром, воспользовавшись контактными данными на его официальном сайте.

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.

Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
нагревать воду для хозяйственных нужд;
обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.

Примечание. Длительность автономной работы теплоаккумулятора невелика из-за малого объема. Зато он поместится в любое помещение топочной и сможет отводить тепло от котла после отключения электричества, поскольку присоединен напрямую, без насоса.

Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

2 стандартных баллона из-под пропана;
не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
штуцеры и гильзы для термометров;
утеплитель – базальтовая вата;
крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
Поставьте баллоны один на другой и сварите между собой.
Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
Приделайте дно и крышку.
В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
Сделайте утепление резервуара и прикрутите обшивку саморезами.

Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Заключение

На многих интернет-ресурсах встречается утверждение, что изготовить теплоаккумулятор своими руками – плевое дело. Если вы изучите наш материал, то поймете, что подобные высказывания далеки от реальности, на самом деле вопрос довольно сложный и серьезный. Нельзя просто взять бочку и приладить ее к твердотопливному котлу. Отсюда совет: хорошенько продумайте все нюансы, прежде чем приступать к работе. А без квалификации сварщика за буферную емкость не стоит и браться, лучше ее заказать в специализированной мастерской.

Накопитель тепловой энергии твердотопливного котла

Современный твердотопливный котел способен проработать несколько часов на одной порции загруженного топлива. Некоторые модели работают и по 12 часов.

Запас карман не тянет

В таких моделях применяется особый принцип нижнего горения, при котором воздух к топливу подается как снизу, так и с боков. Что делает процесс горения более плавным и повышает КПД. Кроме того, можно регулировать мощность, для этого следует установить терморегулятор на необходимое значение температуры котловой воды. Настройка скорости сгорания (мощности) осуществляется регулировкой (увеличением или снижением) величины притока воздуха путём приподнимания или опускания воздушной заслонки.

Наибольшее распространение получили твердотопливные котлы мощностью 15-45 кВт, которые способны обеспечить теплом основную массу потребителей, жилых домов или других зданий площадью 50-400 м². Например, для отопления дома размером порядка 100 м² потребуется котел с диапазоном мощности 10-15 кВт, который будет сжигать около 2,5-4 кг твёрдого топлива в час. На 150 м² уже понадобится котел с диапазоном мощности 15-25 кВт. И так далее. Конечно, существуют и более мощные агрегаты, но применяются реже.

Накопление энергии от твердотопливного котла

Во всем нам привычной классической системе отопления тепло от котла поступает напрямую к радиаторам. Прямоточная система имеет низкую эффективность, а значит дорога в эксплуатации. Она является практически нерегулируемой и не автоматизируемой, а сам процесс отопления носит скачкообразный характер. По мере работы котла теплоноситель и вся система разогреваются до максимальной температуры, при этом избыток тепла просто бесцельно теряется. Когда топливо сгорает, вода остывает и требуется новый цикл. Подобное устройство требует постоянного внимания человека, ведь необходимо так контролировать процесс горения, чтобы с одной стороны не допустить перегрева теплоносителя и, в то же время, обеспечить дом необходимым теплом.

Поскольку за счёт высокой инерционности твердотопливного котла его работу, даже в случае перегрева, невозможно быстро прервать, для защиты самого котла и всей системы используют особую схему. Прежде чем попасть в трубы отопления, теплоноситель проходит через специальный теплообменник и в случае перегрева котла охлаждается в нём холодной водой из водопровода.

Для снижения нерациональных потерь тепла и сокращения количества загрузок топливом совместно с твердотопливным котлом можно использовать аккумулятор «избыточной» тепловой энергии. Это ни что иное, как накопительную ёмкость большого размера с высокоэффективной теплоизоляцией, своеобразный огромный «термос». Работа аккумулирующего бака проста и базируется на физическом принципе, что горячая вода легче холодной. Горячая вода из котла поступает в верхнюю часть бака, холодная в нижнюю. Чтобы этот процесс функционировал как положено, между слоем горячей и слоем холодной водой остаётся резкая граница.

Такой бак автоматически накапливает производимую котлом тепловую энергию, сохраняя её после и после сгорания топлива, а затем отдаёт в систему отопления. Таким образом, цикл отопления становится более мягким, гибким и эффективным. Подобная система достаточно экономична и позволяет достичь максимального комфорта. При переходе с прямоточной системы на систему с теплоаккумулятором существенное снижение затрат на топливо ощущается сразу.

Путём установки большого аккумулятора и котла с запасом по мощности интервал между загрузками топлива можно значительно увеличить. Технически комбинацию котёл / теплоаккумулятор можно подобрать для любых условий эксплуатации. Например, чтобы топить один раз в сутки, ещё реже также возможно, но не рентабельно. Однако наличие аккумулирующего бака желательна в любом случае (особенно для стального котла). Это позволяет повысить эффективность работы, избежать перегрева котла и системы отопления, отказаться от внешних элементов защиты от перегрева. К тому же теплоаккумулятор позволяет контролировать минимальную температуру теплоносителя в обратном трубопроводе, которая, например, для стального котла должна быть не менее 65°С. Падение температуры ниже допустимого уровня приведет к выпадению конденсата внутри котла и преждевременному выходу его из строя.

Начало: Твердотопливные отопительные котлы

Окончание: Современный дымоход

Накопительная емкость для отопления

Как самому сделать теплоакуумулятор для отопления

Содержание:

Немного о назначении и конструкции
Расчет объема накопительного бака
Рекомендации по изготовлению
Чем утеплить теплоаккумулятор
Заключение

В нынешние времена удорожания всех видов энергоносителей многих домовладельцев стал серьезно волновать вопрос их экономичного использования. Один из вариантов – это включение в схему отопления большой емкости с водой – теплового аккумулятора. Но емкости заводского изготовления отличаются немалой стоимостью. В то же время некоторые домашние мастера – умельцы разобрались, как можно сделать теплоаккумулятор своими руками, что выйдет гораздо дешевле. Об этом опыте и будет рассказано в данной статье.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

тепловая мощность, потребная на обогрев дома;
время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Q = cmΔt

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

m = Q / c Δt, где:

Q – общий расход тепловой энергии, в примере равен 50 кВт;
с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой.

Чем утеплить теплоаккумулятор

Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.

Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.

Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:

Статья в тему: Как сделать отопление в частном доме — подробное руководство

Заключение

Использование накопительного бака позволяет экономить топливо при работе дровяных котлов и пользоваться выгодным ночным тарифом в случае с теплогенератором электрическим. В изготовлении бак не столь уж сложен, надо только иметь некоторые навыки.

cotlix.com

Буферный бак аккумулятор накопительный для отопления

Обеспечить экономию топлива для обогрева теплоносителя в современных системах способен установленный в контуре буферный бак аккумулятор для отопления. Его применяют как в твердотопливных системах, так и при обогреве с помощью газа или на электрическом обогреве.

Аккумулирующая емкость для отопления способна осуществлять генерацию полученной тепловой энергии, которая впоследствии возвращается для использования в обогреве воды или в применении ее снова для отопления помещения. Во внутренней полости располагаются специальные баки-резервуары, габариты которых зависят от конкретной модели изделия.

Содержание

Специфика выбора баков

Основным критерием для выбора аккумуляторного бака для отопления является наличие свободного пространства в помещении. Также необходимо предусмотреть возможность укрепления пола под этим котельным оборудованием. При установке на неподготовленной площадке возможны нежелательные последствия в виде проломов, прогибов или других повреждений за счет массивности.

Если есть необходимость в установке накопительного бака для отопления габаритом в 1 м3, но нет возможности это сделать, допускается установка двух таких емкостей по 0,5 м3 в разных точках, чтобы снизить нагрузку.

Дополнительной причиной для установки бака аккумулятора для отопления может быть наличие горячего водоснабжения. Когда в помещении отсутствует контур для горячей воды, то при установке бака, можно провести монтаж системы ГВС.

Важно учитывать значение давления в системе отопления. Для бытовых контуров, смонтированных в частном секторе, редко можно встретить системы с более, чем 3 атм. В этой ситуации наиболее актуальным окажется бак накопительный для отопления с торосферической крышкой.

Есть отдельные модели заводских аккумуляторов, имеющих в оснащении электрические ТЭНы. Такие элементы производители монтируют в верхней части емкости. Данное решение способствует поддержанию высокой температуры в течение длительного времени даже после полной остановки котла. Это обеспечить подачу горячего водоснабжения для обычного ее использования.

Что это такое

Буферный бак аккумулятор для отопления (он же теплоаккумулятор и он же аккумулирующая емкость) – это приспособление для накопления и сохранения тепла. Внешне такой бак имитирует термос, стенки которого утеплены специальными изолирующими материалами (термостойкий поролон), который отлично справляется с поставленными задачами.

Подобный буфер в системе отопления является обязательным элементом, поскольку позволяет собирать тепловую энергию от всех источников тепла и равномерно распределять ее по помещению.

Поскольку основная задача устройства – накопления и сохранение тепла, основным его элементом является теплоизолятор. В зависимости от того, из чего его изготовили, определяется разновидность буферного бака:

жидкостный;
твердотельный;
термохимический;
паровой;
со вспомогательными элементами нагрева.

Если в качестве теплоносителя выступает вода, в некоторых системах отопления может использоваться антифриз. В любом случае любой бак, независимо от материала теплоизоляции. комплектуется входными и выходными патрубками, ведущими, соответственно, к котлу к системе отопления.

Преимущества наличия бака

Чаще всего бак аккумулятор для горячей воды является актуальным именно для твердотопливных систем отопления. При этом он обладает следующими преимуществами:

Длительное автоматическое обеспечение помещения теплом даже после полного прекращения обогрева теплоносителя. Система выдержит несколько часов на аккумулированном тепле.
Вмонтированная в контур емкость способствует эффективной защите водяной рубашки котла от закипания и разрушения. Когда происходит неожиданное отключение подачи электроэнергии либо перекрывается термостатическими головками подача теплоносителя в систему при выходе в рабочий температурный режим, происходит нагрев воды в баке (тепловое аккумулирование). В течение этого времени можно успеть запустить электрогенератор или, снизившись до нужного уровня, температура возобновит циркуляцию с горячим баком.
Блокирована возможность поступления прохладного теплоносителя в разогретый теплообменник, расположенный в зоне прогрева, со стороны обратки, если произойдет непредвиденная заминка с насосом.
Аккумулирующие тепловую энергию полости применяются в качестве гидроразделителей. Такое решение обеспечивает максимальную независимость всех разводок, что сказывается на экономии.

Стоит отметить, что такие баки имеют и недостаток. Он заключается в относительно высокой стоимости монтажных работ и повышенных требованиях к условиям размещения гидравлического оборудования. Но все затраты компенсируются в эффективной и слаженной работе получившейся системы.

Классическая схема подключения

Есть несколько типовых схем подключения аккумулятора в систему отопления. Простейшей из них увязывает котел и бак в гравитационную схему, которая предусматривает работу даже при полном отключении от прокачивающего насоса электросети. При этом следует изначально делать обвязку твердотопливного котла с учетом буферной емкости.

Тепловой аккумулятор всегда подключается к котлу отопления параллельно. Этот способ, несмотря на то, что элементарный по исполнению, является самым правильным и эффективным.

В таком случае монтаж емкости проводится выше батарей. Во время монтажа задействован насос, прокачивающий воду, обратный клапан, обеспечивающий подачу лишь в одном направлении, и термостатический клапан. Цикл начинается с разогрева воды. Ее по трубопроводу начинает перекачивать насос через клапан в сторону радиаторов. Такой процесс ведется до такого времени, когда система не прогреется до заданной критической точки, например, теплоноситель выйдет в 600С.

Параллельно клапан стравливает через патрубок небольшое количество холодной воды по нижнему патрубку емкости. По верхнему открытому патрубку едет в систему теплая жидкость через отопительный котел. В это время происходит заряжание аккумулятора.

После того как в топке перегорит вся порция твердого топлива, температура воды в подающей трубе начинает снижаться. По достижении ею отметки в установленные 600С, с помощью термостата будет перекрываться подача от зоны нагрева. В это время станет открываться поток из бака, который получит подпитку от холодной воды, а в итоге трехходовой клапан вернет все в первоначальное положение.

В задачу обратного клапана, вмонтированного параллельно термостату, входит остановка насоса. В этом случае котел закольцовывается с аккумулятором, вода поступит к приборам напрямую из бака, а в нее уже будет вливаться подогретая вода от котла. Термостат в данной схеме не проявляет активности.

Расчет для аккумулятора тепла

На рынке производители предлагаю модели аккумуляторов, имеющие разнообразные параметры. Основной критерий выбора емкости по размеру заключается в мощности используемого в системе котла. Подогрев теплоносителя осуществляется в нем благодаря встроенному змеевику. Он играет роль теплообменника. В некоторых моделях применяют несколько змеевиков.

Традиционно принято использовать следующий алгоритм для расчета параметров теплоаккумуляторов:

25-30 л объема эквивалентны выдаваемой мощности в 1 кВт твердотопливного котла.

Соответственно при параметре в 15 кВт понадобится аккумулятор емкостью около 700 литров. Значение мощности котла, которое всегда указано в ватах, легко найти в инструкции по его применению. Умножив имеющуюся цифру на 30, получим требуемое значение бака в литрах.

Если отопительная система уже собрана и функционирует, гораздо проще рассчитать необходимый объем буферной емкости. Тот, кто пользуется системой, знает запас воды, время, которое проходит между закладками котла. Для того, чтобы определить размер буферного бака, достаточно перемножить объем теплоносителя и время между топками котла в часах.

Используя буферный бак в системе отопления и горячего водоснабжения, вы обеспечиваете себя регулярной подачей тепла и воды, независимо от работы котла. Даже если он по каким-то причинам отключился, в вашем доме все равно будет тепло. К тому же, он рационально распределяет тепловую энергию в помещении, за счет чего можно экономить на оплате счетов.

ВИДЕО: Тепловой аккумулятор в доме с периодической топкой

www.portaltepla.ru

Теплоаккумулятор своими руками — описание и изготовление!

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

Теплоаккумулятор

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

обеспечение пользователя горячей водой;
нормализация температурного режима в обогреваемых помещениях;
повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
возможность объединения нескольких тепловых источников в единый контур;
накопление лишней энергии, которую вырабатывает котел и т. д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500

Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бака

Схема установки

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
материал для теплоизоляции. Отлично подходит минеральная вата;
клейкая лента;
медные трубки для изготовления змеевика;
бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий вид

Теплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анод

Теплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

Теплоаккумулятор

Змеевик — теплообменник

Трубы довольно неплохо зажимаются между шляпками саморезов

Подключение теплообменника

Утепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллектор

Абсорбер частично выгнут буквой U

Практически замкнут в кольцо

Общий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

Теплоаккумулятор Jaspi (л)Время нагрева (час.) при мощности

	20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800		3,4	2,8	2,4	2,1
2000			3,1	2,7	2,3	2,1
2400				3,2	2,8	2,5	2,2	2,0
3000					3,5	3,1	2,8	2,5	2,3
3500							3,3	3,0	2,7
4000								3,4	3,1
4500									3,5

stroyday. ru

Теплоаккумулятор своими руками: как его сделать и подключить

Чтобы изготовить теплоаккумулятор своими руками, нужно предварительно выполнить его чертеж Большую роль в отопительной системе играет тепловой аккумулятор. Именно он отвечает за стабильный качественный обогрев жилья даже в тех случаях, когда топлива уже нет в системе. Этот полезный агрегат можно приобрести в магазине, но стоит он весьма недешево, а не у всех есть такие деньги. Поэтому можно попробовать сделать его, а затем подключить своими руками.

Содержание:

Основная задача, которую выполняет теплоаккумулятор – это поддержание отопительной системы дома с помощью горячей воды, когда по каким-либо причинам не греется печь или котел. При грамотной установке устройства можно добиться улучшения качества обогрева жилья и экономии электроэнергии.

Простыми словами, это большой резервуар с водой, заключенный в теплоизоляционную оболочку.

Преимущества использования аккумулятора тепла:

Даже при полной остановке работы котлов отопления – помещение будет обогреваться;
При наличии теплоаккумулятора котел можно не топить на ночь, что даст в итоге нехилую экономию;
Благодаря тому, что аккумулятор принимает на себя излишки тепла – исключается риск перегрева отопительного контура;
Есть возможность соединить несколько источников тепла, например, вмонтировать в теплоаккумулятор тэны.

Недостатком теплового аккумулятора считаются его размеры и вес. Они немаленькие и для удобства использования устройства, желательно отвести для него отдельную комнату.

Принцип работы устройства таков: жидкость в емкости нагревается до высокой температуры, а затем постепенно отдается в отопительную систему.

Благодаря домашнему аккумулятору тепла можно улучшить эксплуатационные качества отопительной системы дома

Тепловой аккумулятор (его еще иногда называет буферной емкостью) может играть роль водонагревателя, если внутрь него встроить змеевик. Правда, нагревать воду в большом объеме все же не получится. Заряжать термоаккумулятор можно не только с помощью котла, но и посредством солнечного коллектора. Для этого тоже встраивается змеевик, через который будет течь нагретая солнцем жидкость.

Что такое накопительный бак для отопления

Накопительный бак – это утепленная емкость с выводами для подключения труб водяного отопления. Служит для обогрева жилья в период остановки работы источника тепла.

Стандартная, без лишних наворотов теплоаккумулирующая емкость состоит из:

Бака в виде стального цилиндра;
Теплоизоляции примерно в 50- 100 мм;
Обшивки;
Врезанных в емкость штуцеров;
Погружных гильз для фиксации манометра и термометра.

Также подобный водяной накопитель увеличивает эффективность работы твердотопливного котла. Ведь максимальная тепловая отдача происходит при активном горении топлива, а это невозможно без буфера, забирающего все излишки тепла на себя. Чем эффективнее горят дрова, тем их меньше надо. То же самое касается газовых установок.

Пока помещение греет теплогенератор, аккумулирующий бак накапливает тепло, и вода в нем прогревается до максимальной температуры. После завершения работы котла в батареи начинает поступать горячая жидкость, обеспечивающая отопление жилья. Продолжительность обогрева зависит от литража бака и уличной температуры.

Функциональный тепловой аккумулятор для отопления своими руками

Если вы решили изготовить теплонакопитель самостоятельно, то прежде чем приступить к работе, следует определиться с его размерами и внимательно изучить чертеж устройства.

Габариты бочки можно вычислить примерно, ориентируясь на соотношение 30-50 л на 1 кВт или умножив площадь, которую нужно отапливать на 4 (полученная величина и будет нужный объем).

Также нужно прикинуть, сколько места под самодельный накопитель вы сможете выделить и как долго энергоаккумулятор должен работать вместо основного источника тепла.

Схема изготовления теплоаккумулятора:

Для создания бака можно взять бочку и хорошенько зачистить ее внутри. Это необходимо чтобы в воду не попадала ржавчина или какие-то окиси. Зачистку можно провести шлифовальным кругом или болгаркой.
Затем в емкости сверлятся отверстия подходящие для диаметров подающих патрубков. Это делается дрелью со сверлом по металлу или с коронкой.
Потом в сделанные отверстия ввариваются патрубки с резьбой для подачи и слива жидкости. Позже на резьбу будут фиксироваться шаровые краны для подключения в систему отопления.
Приваривается крышка. Во время этой работы нужно следить за тем, чтобы все швы были герметичны, и не было течи.
Происходит утепление теплоаккумулятора. Утеплить устройство можно минеральной или базальтовой ватой, которой нужно обернуть бочку, после чего хорошо стянуть материал крепежной лентой из металла.
Остается подключить накопитель в систему с помощью шаровых кранов.

Аккумулирующая буферная емкость должна располагаться сразу после котла, выше батарей, чтобы вода беспрепятственно поступала в радиаторы.

Для создания буферной емкости помимо бочек можно использовать пропановые баллоны, старые бойлеры или списанные технологические емкости.

Буферная емкость для твердотопливного котла своими руками и ее подключение к системе

Буферную емкость можно использовать как постоянный или только сезонный накопитель тепловой энергии. В любом случае устройство нужно правильно подключить в систему. Это достаточно несложно, поэтому легко сделать самому.

Чтобы правильно подключить буферную емкость для твердотопливного котла, следует посмотреть обучающее видео

Подключение теплоаккумулятора к системе отопления:

Накопительный бак и обратный выход из котла соединяются, а затем между ними ставится циркуляционный насос;
Подключается трубопровод;
Если радиаторов в доме много, то нужно последовательно подключить каждый из них;
Чтобы исключить риск перегрева, аккумулятори нужно снабдить предохранительными клапанами и регулирующими датчиками.

Кстати, если литраж накопительного бака больше 500 л, просто ставить его на пол из бетона крайне нежелательно. Лучше сделать дополнительный фундамент.

Для этого нужно снять стяжку и вырыть яму, достающую до плотных грунтовых слоев. Потом нужно заполнить ее битым камнем, уплотнить и залить глиной в жидком состоянии.

Стоит ли мастерить теплоаккумулятор из еврокуба

Напоследок еще несколько советов, касающихся создания буферной накопительной емкости.

Итак, что же следует еще учитывать:

Нельзя использовать пластиковые емкости, так как они не способны выдержать высокую температуру воды, под воздействием которой могут начать плавиться;
Для слишком большого дома может понадобиться объемный накопитель – в этом случае можно использовать прямоугольный или кубический короб, который можно сварить самому (к тому же его будет легче утеплить).

Многие домашние мастера пытаются сделать тепловой аккумулятор из популярного сейчас еврокуба. Тут нужно обязательно помнить, что он сделан из пластика и максимальная температура, которую он может выдержать равна 70 градусам, что очень мало. Но есть варианты более стойких емкостей, поэтому выбирая материал для будущего накопителя, следует внимательно изучать маркировку.

Как сделать теплоаккумулятор своими руками (видео)

Аккумулирующие накопительные емкости выполняют важные функции в отопительной домашней системе. Они могут повышать эффективность работы твердотопливных котлов или печей, давать возможность сэкономить электроэнергию и сырье. Сделать такой накопитель можно самостоятельно, грамотно подобрав материалы и выполнив нехитрые работы.

teploclass.ru

Буферные емкости, теплонакопители | Профбак

Баки-аккумуляторы и буферные емкости для систем отопления объемом от 200 до 5000 л. из углеродистой стали (СТ.3,09Г2С).

Производство, поставка, монтаж и обслуживание теплоаккумуляторов и теплонакопителей для систем отопления, охлаждения и вентиляции. Изготовление под заказ в быстрые сроки ( до 10 дней ). Любые диаметры входных и выходных патрубки (фланцевые, резьбовые) и их расположения удобные для заказчика. Теплоизоляция, теплообменники и нагревательные элементы по заказу.

Буферный накопитель тепла является уникальным техническим решением для систем отопления, обеспечивая комфорт и уют в Вашем доме. Благодаря использованию теплоаккумулятора происходит существенная экономия Ваших средств и времени.

Теплоаккумуляторы и буферные емкости предназначен для накопления избыточной тепловой энергии во время работы источника нагрева, такие как твердотопливный, «пиролизный» или электрический котел, печь-камин, тепловой насос, солнечный коллектор и т.п., и ее хранения с последующей отдачей в отопительную систему. Особенно эффективно применения теплоакккумулятора при работе с твердотопливным котлом. При этом КПД котла повышается на 30 %, увеличивается срок службы всей системы отопления. Количество закладок можно сократить до 1-2 раз, и самое главное происходит экономия самого «твердого» топлива. При работе с электрокотлами экономический эффект достигается при использовании 2-х тарифной системы оплаты электричества, когда энергия дешевле в ночное время в 3-6 раз в зависимости от региона. Возможность работы самого бака, как емкостной гидравлический разделитель (гидрострелка), при этом снижается температурная и гидравлическая нагрузка на котел и систему отопления.

Благодаря новинкам, внедренные в аккумулирующие баки марки «PROFBAK» , вы получаете многофункциональный нагревательный прибор с большими возможностями и достойным качеством. В моделях «PROFBAK» соединились наработки лучших мировых производителей с качеством, надежностью и индивидуальным подходом к требованиям заказчика, для экономичного решения комплексной и долговечной системы отопления. Более того, некоторые разработки наших инженеров применяются впервые в системах буферных накопителей и нагрева воды (например, встроенная труба-стяжка для линии циркуляции горячей воды). Возможность установки до 3-х теплообменников и функции работы бак-в баке, как бойлера. Резьбовые и фланцевые соединения.

1. Бытовая серия «ТА-ОС» 300-1000 литров при давление до 3 бар,

толщина обечайки 3 мм, плоские усиленные крышки 4 мм. Ст.09Г2С

модель/объем	диаметр	высота	тепл-ник	ТЭН	вес, кг	Цена, р.
ОС 300 / 296	550 мм	1250	по заказу	по заказу	68	36900
ОС 400 / 402	640 мм	1250	по заказу	по заказу	82	42300
ОС 500 / 496	650 мм	1500	по заказу	по заказу	98	45900
ОС 600 /605	720 мм	1500	по заказу	по заказу	112	49500
ОС 750 / 730	790 мм	1500	по заказу	по заказу	125	57900
ОС 1000/1050	955 мм	1500	по заказу	по заказу	160	63600

2. Промышленная серии «ТА–АС» 900-3000 литров при давлении в системе более 3 бар, толщина обечайки 3-4 мм, днища 4-5 мм. Ст.09Г2С

модель/объем	диаметр	высота	тепл-ник	ТЭН	вес, кг	Цена, р.
АС 900 / 885	750 мм	2000	по заказу	по заказу	140	62700
АС 1000 / 990	796 мм	2000	по заказу	по заказу	155	69900
АС 1500 /1430	955 мм	2000	по заказу	по заказу	210	99900
АС 2000 /2000	1120мм	2000	по заказу	по заказу	330	145800
АС 2500 /2450	1220мм	2100	по заказу	по заказу	360	189900
АС 3000 /2900	1300мм	2100	по заказу	по заказу	400	199800

3. Промышленная серия «ТА-ТС» 1000-5000 литров, давление 6 бар,

толщина обечайки 4 мм, торосферические днища 5 мм. Ст.09Г2С

модель	диаметр	высота	тепл-ник	ТЭН	вес, кг	Цена, р.
ТС 1100	810 мм	2000	по заказу	по заказу	170	139800
ТС 1500	920 мм	2100	по заказу	по заказу	220	165600
ТС 2000	1020 мм	2000	по заказу	по заказу	350	189600
ТС 2500	1220 мм	2000	по заказу	по заказу	390	219000
ТС 3000	1300 мм	2000	по заказу	по заказу	440	249900
ТС 4500	1450 мм	2500	по заказу	по заказу	600	399900

ПРИМЕРЫ продукции.

Теплоаккумулятор ТА 500 ВВ из нерж. стали 304 с нагревательным элементом 6 кВт

Буферный бак ТА 400 ОС из углеродистой стали с порошковой окраской.

Буферная емкость ТА 2000 литров из углеродистой стали с грунтовкой.

Kospel SV-300 Буферный накопитель

Описание товара

Kospel SV-300 Буферный накопитель
SV — крупные буферные накопители. Объем их бака составляет от 200 до 1000 литров. Они отлично подходят для хранения тепла из разных источников. Например, к баку на 500 или 1000 литров можно
одновременно подключить солнечную установку и отопительный котел. Таким способом вы ускорите нагрев воды и не будете зря расходовать энергию.

Самые компактные из этих накопителей подходят для установки в частном доме. Однако для бака на 1000 литров сложно будет найти место даже в загородном коттедже. Чаще всего такое оборудование
покупается для коммерческих структур.

Буферный накопитель Kospel (Коспел) SV-200 разработан для загородных домов или коттеджей, где планируется организовать качественную, стабильную и безопасную систему отопления. В резервуаре
накапливается энергия, произведенное котлами или солнечными обогревателями, что позволяет снизить общие затраты, требуемые для обслуживания помещения.

Буферные накопители Kospel серии SV / SVW выполнены из высокопрочных материалов, поэтому отличаются высокой надежностью. В резервуаре накапливается тепловая энергия, которая может быть
использована котлом в качестве дополнительного источника энергии. Прибор позволяет сэкономить большое количество средств, расходуемых на систему отопления.

Особенности:

-Высококачественная теплоизоляция позволяет снизить потери тепла.

-Корпус из жесткого ABS пластика защищает бак от механических повреждений.

Буферные накопители Kospel серии SV / SVW помогут создать качественную, экономичную и главное безопасную систему отопления в жилых помещениях. Прибор монтируются преимущественно в частных
домах. Используется оборудование для накопления тепла, производимого котлами или солнечными обогревателями.

Гарантия

Гарантий срок на Буферный накопитель Kospel 3 года

Бак-накопитель 800 литров для системы отопления загородного дома |

Параметры
	Объём	л	800
	Внутренний бак (сталь)	мм	3.0
	Диаметр внутреннего бака	мм
	Наружный бак (окрашенная сталь)	мм
	Внешние размеры бака	мм
	Съемная изоляция	мм	10
	Медный теплообменник	шт	1
	Площадь теплообменника	м2
	Вес сухой /в упаковке	кг
	Упаковка	мм
	Объем в упаковке	м3
	Присоединительные размеры
	— вход холодной воды
	— выход горячей воды
	— рециркуляция горячей воды
	— вход/выход теплообменника
	— температурный датчик

Общие вопросы об электрическом аккумуляторе (ETS) Отопление

В: Я никогда раньше не слышал об электрическом аккумуляторе. Это что-то новенькое?

Ответ: Электрический накопитель тепла (ETS) обогрев используется в Соединенных Штатах с начала 70-х годов, а в Европе — с 1940-х годов. Эта технология зарекомендовала себя в самых холодных климатических условиях Северной Америки и обеспечивает высокий уровень комфорта. В сочетании с льготным тарифом на отопление в непиковые периоды, например, недавно принятой Madison Electric Works, низкие эксплуатационные расходы делают его привлекательным и экономичным вариантом для отопления помещений и нагрева воды.

Q: Как это работает?

Ответ: Блок ETS использует недорогую, отдельно измеряемую внепиковую электроэнергию для нагрева специально изготовленных керамических кирпичей внутри блока. Тепло, хранящееся в блоке, обеспечивает круглосуточное термостатируемое отопление помещений для домов и предприятий. Многие коммунальные предприятия, в том числе Madison Electric Works, приняли внепиковые тарифы на электроэнергию, которые обеспечивают значительную экономию по сравнению со стандартным тарифом на электроэнергию «все часы». Доступное сегодня оборудование ETS включает в себя дополнительные комнатные обогреватели, печи с принудительной циркуляцией воздуха для всего дома, тепловой насос. бустеры, водонагреватели и водонагреватели.

Q: Как можно применить технологию ETS в моем доме или на работе?

Ответ: Есть несколько вариантов ETS для дома и бизнеса. Отдельные комнатные блоки могут использоваться отдельно или в сочетании с другими системами, такими как электрический плинтус и т. Д. Комнатные блоки могут заменить дровяные печи или керосиновые обогреватели, которые в настоящее время дополняют существующие системы, такие как плинтусы с принудительной горячей водой. Большие агрегаты ETS с централизованной системой воздуховодов могут заменить существующие масляные печи для всего дома и могут использоваться в сочетании с тепловым насосом для повышения эффективности и снижения эксплуатационных расходов.Гидравлические системы с питанием от ETS могут обеспечивать теплый пол, подключаться к плинтусу с горячей водой или радиаторам и даже обеспечивать канальное принудительное воздушное отопление. Наконец, водонагреватели для бытового потребления могут быть интегрированы с системами ETS, что сэкономит вам деньги на нагрев воды. Поскольку для обогрева помещений и нагрева воды в доме обычно потребляется больше всего энергии, можно добиться значительной экономии, используя оборудование ETS в сочетании с внепиковыми тарифами на электроэнергию, которые в настоящее время предоставляет Madison Electric Works.

Q: У меня 1000 кв.футов домой. Оборудование какого размера мне нужно?

Ответ: Есть несколько факторов, влияющих на определение правильного размера (ов) оборудования для вашего приложения. Для определения соответствующей модели (моделей) необходимо выполнить расчет теплопотерь. Размер территории, детали конструкции (значения изоляции), количество и размер окон и дверей, а также количество часов в непиковое время, доступное для вашего коммунального предприятия, — все это факторы, влияющие на это определение. Использование комнатного обогревателя Steffes в качестве дополнения к существующей системе упрощает эту задачу. Ваш авторизованный дилер Steffes ETS может помочь вам выбрать модель, подходящую для вашего дома или бизнеса.

Q: Где я могу приобрести оборудование ETS?

Ответ: Компания Campbell’s Building Supply в Мэдисоне предлагает широкий выбор единиц Steffes ETS. Campbell’s или Madison Electric Works могут предоставить вам имена электриков, обученных установке систем Steffes.

Q: Сколько стоит эксплуатация оборудования ETS?

Ответ: Madison Electric Works приняла тариф в непиковый период чуть ниже 0 долларов.07 / кВтч. Это соответствует цене нефти примерно 2,20 доллара за галлон. И помните, что отопление ETS на 100% эффективно.

В: Как долго будет действовать 7-процентная ставка?

Ответ: По крайней мере, до 31 декабря 2013 года, или, другими словами, в течение следующих двух с половиной лет. Между тем, Madison Electric Works будет работать над разработкой более низких значений тепловой мощности.

Q: Как долго оборудование ETS будет удерживать тепло?

Ответ: При правильном размере оборудование может обеспечивать требуемый уровень комфорта 24 часа в сутки. Кирпичный сердечник нагревателя, который используется для хранения тепла, хорошо изолирован, поэтому рассеивание статического тепла сводится к минимуму.Нагревательное оборудование способно отводить тепло даже во время зарядки или накопления тепла в непиковые часы.

В: Что произойдет, если устройство заряжено, и мне не нужно тепло? Это тепло потрачено впустую?

Ответ: Комнатные обогреватели ETS хорошо изолированы, поэтому большая часть тепла остается в кирпичной полости до тех пор, пока она не понадобится. Датчик наружной температуры сообщает цифровым средствам управления агрегата, сколько заряда нужно заряжать каждую ночь, поэтому в так называемые «месячные» агрегаты заряжаются меньше, чем в самое холодное время зимы. Работа полностью автоматическая.

В: Как отвести тепло от нагревателя?

Ответ: Как и в любой другой системе отопления, комнатный термостат, управляемый заказчиком, настраивается на желаемый уровень комфорта. Вызов тепла от термостата запускает устройство для отвода тепла в зону либо с помощью вентилятора для циркуляции воздуха, либо с помощью насосов для циркуляции воды, в зависимости от типа используемой системы.

В: Что произойдет, если у меня закончится тепло?

Ответ: Важно правильно подобрать размеры обогревателей ETS, чтобы у вас было достаточно места для хранения, которое отвечало бы требованиям отопления в данной местности, особенно если вы установили систему для всего дома.Однако, если вы используете комнатный обогреватель ETS в качестве дополнительного источника тепла, а существующую систему в качестве резервного, такой ситуации не должно возникнуть.

Q: Каков ожидаемый срок службы нагревателя?

Ответ: Оборудование Steffes ETS рассчитано на долгие годы безотказной работы. Ожидаемый срок службы зависит от правильных размеров, установки и окружающей среды, в которой они работают. Системы обогрева Steffes доказали свою высокую надежность, и на все обогреватели предоставляется пятилетняя ограниченная гарантия производителя на детали.Здесь, в штате Мэн, многие обогреватели, установленные компаниями CMP и Bangor Hydro в 1980-х годах, по-прежнему работают нормально и согревают домовладельцев.

В: Могу ли я установить обогреватель самостоятельно?

Ответ: Нет. Нагреватели ETS — это нагревательные приборы с прямым подключением на 240 В, для которых требуется второй счетчик, который предоставит Madison Electric Works. Лицензированные электрики должны выполнить установку, чтобы обеспечить соблюдение всех местных, государственных и федеральных правил электротехники и безопасности.Madison Electric Works может предоставить вам имена местных электриков, прошедших обучение по установке и обслуживанию систем отопления Steffes.

В: Мне нужен обогреватель другого цвета, чем тот, который предлагается. Можно ли покрасить обогреватель?

Ответ: Нагреватели окрашены специально разработанной высококачественной уретановой порошковой краской, которая накапливается для обеспечения высокой устойчивости к царапинам и пятнам и легкости очистки поверхности. Выбранные нейтральные цвета сочетаются с любым декором фона.Хотя обогреватели можно и уже перекрашивали в полевых условиях, окраска заводской краской не обеспечит такой же долговечности и рабочих характеристик.

Q: Какой вид обслуживания требуется?

Ответ: Как и большинство систем электрического отопления, системы ETS требуют очень небольшого обслуживания, если оно вообще требуется. Рекомендуется регулярно чистить вокруг обогревателя и следить за тем, чтобы мусор не падал за оборудование. В отличие от существующих нефтяных печей, системы ETS НЕ требуют ежегодного обслуживания или настройки.

Q: Могу ли я врезать комнатный блок в стену?

Ответ: Да; однако необходимо соблюдать указанные минимальные зазоры, указанные в руководстве по эксплуатации нагревателя. Несоблюдение указанных зазоров может вызвать проблемы в работе, риск возгорания, травмы или смерти.

Q: Хранит ли ETS «ХОЛОД» в летнее время?

Ответ: Нет. Нагреватель ETS — это строго накопитель тепла. Для холодного хранения требуется другой носитель данных, который в настоящее время не разработан для использования в обычном доме.

В: Могу ли я установить оборудование в гараже или мастерской?

Ответ: Поскольку эта среда склонна к большему количеству пыли и взвешенных в воздухе частиц и может иметь запах лака, краски или другие запахи, рекомендуется соблюдать осторожность. В таких условиях чаще возникают проблемы с усилением запаха и образованием сажи. По этой причине Steffes не рекомендует нагрев ETS в таких областях применения.

В: Могу ли я запустить свою систему отопления ETS на генераторе?

Ответ: Да, но размер генератора должен соответствовать количеству подключенной к нему нагрузки.Обычно рекомендуется запитывать цепь нагнетателя / регулятора / насоса только от генератора, поскольку цепи зарядки (элементы) представляют собой большие нагрузки и требуют генератора значительных размеров для удовлетворения своих требований. Однако, запитывая схемы нагнетателя / регулятора / насоса от генератора, тепло, накопленное в кирпичах, все же можно использовать для удовлетворения потребностей в нагреве во время отключения электроэнергии.

Q: Могут ли блоки ETS использоваться с возобновляемыми источниками энергии?

Ответ: Да.Поскольку обогреватели Steffes представляют собой накопительные устройства, они могут служить в качестве батареи для использования возобновляемой энергии, генерируемой из таких источников, как ветер или солнце. Системы отопления Steffes помогают в полной мере использовать эти переменные генерирующие ресурсы для обеспечения экологической выгоды, а также помогают снизить нашу зависимость от иностранного импорта нефти.

Хранение земли Система электрического лучистого отопления

Экономия на кВтч и банковские энергодоллары

Создавая одну из самых удобных и экономичных систем отопления, наша система электрического лучистого обогрева Earth Thermal Storage представляет собой установленную под бетонную плиту (иногда называемую «подпольную», «подземную» и «наземную кладовую») систему отопления. в грунт или песок под фундамент здания из бетонной плиты.

В результате земля под ней становится эффективной, большой массой накопленной тепловой энергии. Это тот же принцип, что и ядро Земли.

Система заряжается (запитывается), когда действуют менее дорогие внепиковые тарифы на электроэнергию или для смещения пиковой нагрузки на более тихие периоды. Сохраненная энергия высвобождается только тогда, когда область над ней становится прохладной. В противном случае лучистое тепло останется там, где оно есть, поэтому энергия не будет потрачена впустую.

Система защищена от механических повреждений, агрессивных химикатов и влаги.Даже самые опасные зоны можно отапливать безопасно и экономично.

Технологии + непиковые тарифы на электроэнергию = огромная экономия энергии

Earth Thermal Storage идеально подходит для подвалов, монолитных конструкций, соляриев и солнечных комнат, промышленных зданий, складов, производственных помещений, ангаров для обслуживания самолетов, торговых центров, а также объектов для легковых и грузовых автомобилей.

Установка выполняется быстро и легко, обеспечивая тепло без горячих точек и сквозняков. Система чистая, без дыма или копоти.И не занимает ценную площадь пола.

Рэй Стодли, ведущий инженер-электрик компании Bay Newplan Group Ltd., Ньюфаундленд, Канада, работал над установкой накопителя тепла Земли в больнице Мелвилла.

“Earth Thermal Storage System проста в установке и хорошо подходит для управления максимальным спросом. Эксплуатация системы заключается в простом включении ее в непиковые периоды, а затем использовании энергии, накопленной вами в дорогостоящие периоды. Мы говорим о хранилище на несколько дней, поэтому вы сэкономите огромные деньги! Нет эквивалента Земной системе хранения тепла.”

Earth Thermal Storage System Преимущества

100% энергоэффективность
Тихо, безопасно и чисто
Не требует обслуживания и проста в установке
Эстетичный дизайн — система полностью скрыта
Комнатную температуру можно проверить из любой точки здания
Превосходный комфорт нагрева — мягкая равномерная температура от пола до потолка
Номера можно запрограммировать таким образом, чтобы минимизировать эксплуатационные расходы при максимальном комфорте
Использование внепиковых тарифов на электроэнергию приводит к огромной экономии затрат
Может устанавливаться во взрывоопасных зонах
Доступны нестандартные размеры

Храните тепло и энергию банка долларов

(PDF) Интеллектуальное накопительное электрическое отопление и потенциал для реагирования на спрос населения

Тарифы на время использования и рекомендации Consumer Focus.

CF, Лондон.

Дарби, С. Дж., И Маккенна, Э. (2012). Социальные последствия реагирования на снижение спроса на жилье в прохладном умеренном климате. Политика в области энергетики

, 49,759–769.

Дарби, С. Дж., Стрёмбек, Дж., И Уилкс, М. (2013). Потенциальное воздействие углерода

на развитие интеллектуальных сетей в шести странах Европы.

Энергоэффективность, 6,725–739.

Дарби, С. Дж., Лидделл, К., Хиллс, Д., и Драббл, Д. (2015). Smart

измерительный проект раннего обучения: сводный отчет.Лондон: для

Министерство энергетики и изменения климата. https: // www.

gov.uk/government/uploads/system/uploads/attachment_

data / file / 407568 / 8_Synthesis_FINAL_25feb15.pdf. Доступ

30 ноября 2016 г.

DNVKEMA (2013) Energy & Sustainability. Возможности для смарт-накопителя тепла

. Вклад в низкоуглеродистую электрическую систему

. Отчет для Glen Dimplex и SSE plc от

Raadschelders, J., Sikkema, F.и в t’Groen, B.

http://www.dimplex.co.uk/assets/Downloads_PDF/Kema_

Report.pdf. По состоянию на 30 ноября 2016 г.

Техническая спецификация Dimplex Quantum, 2013 г., http: // www.

dimplex. co.uk/products/domestic_heating/installed_

heating / Quantum / Quantum / Technical_specification.htm

Eyre, N., & Baruah, P. (2015). Неопределенности в будущем спросе на энергию

для отопления жилых домов в Великобритании. Энергетическая политика, 87 641–653.

Фосетт, Т., Эйр, Н. и Лейберри, Р. (2015) Тепловые насосы и глобальное отопление жилых помещений

. Труды, исследование ECEEE summer

, документ 6–321-15.

Фелл, М. Дж., Шипворт, Д., Хюбнер, Г. М., и Элвелл, К. А. (2014).

Изучение предполагаемого контроля над внутренним спросом на электроэнергию —

побочный ответ. Технологический анализ и стратегический

Менеджмент, 26 (10), 1118–1130.

Frontier Economics and Sustainability First (2014) Каким образом

инновации на стороне спроса на электроэнергию могут служить потребителям электроэнергии в долгосрочной перспективе? Документ 11 серии «GB Electricity

Спрос — реализация ресурса».Устойчивость прежде всего.

Гилс, Х. К. (2014). Оценка теоретического отклика спроса

потенциала в Европе. Энергия, 67,1–18.

Гоулден, М., Бедвелл, Б., Ренник-Эгглстон, С., Родден, Т., и

Спенс, А. (2014). Умные сети, умные пользователи? Роль пользователя

в управлении спросом. Энергетические и социальные исследования

Science, 2,21–29.

Gram-Hanssen, K., Heidenstroem, N., Vittersoe, G., Valdorff Madsen,

L., & Хов Якобсен, М. (2016). Продажа и установка тепловых насосов

: Влияние на бытовую практику. Строительные исследования и информация

. DOI: 10.1080 / 09613218.2016.1157420.

Хиггинсон, С., Томсон, М., и Бхамра, Т. (2014). Для времен

они меняют влияние смещения практик использования энергии

во времени и пространстве. Местная среда, 19 (5), 520–538.

IpsosMORI (2010) Energy Issues 2009. Опрос британской общественности.

мнение.https://www.ofgem.gov.uk/sites/default/files/docs/2010

/06/mori-energyissuesreport-final. pdf

Янда К. и Параг Ю. (2013). Промежуточный подход к повышению энергоэффективности зданий. Строительные исследования и

Информация, 41 (1).

Лидделл, К. (2015). Человеческий фактор в энергоэффективном жилье:

Взгляд из маленького квартала Северной Ирландии.

Энергетические исследования и социальные науки, 10,19–25.

Маклин, К., Сансом, Р., Уотсон, Т., и Гросс, Р. (2016).

Управление декарбонизацией тепловой системы. Сравнение пактов im-

и затрат на переход в тепловой инфраструктуре. Заключительный отчет

. Лондон: Имперский колледж.

Маккенна, Э., Грюневальд, П., и Томсон, М. (2014). Переход с

ветер: Временные характеристики потенциального ветрового ограничения —

в Ирландии в 2020 году и возможности для удовлетворения спроса —

sponse. ИЭПП «Возобновляемая энергетика», 9 (1), 66–77.

Маккенна, Э., Хиггинсон, С., Грюневальд, П. и Дарби, С.Дж. (2017)

Моделирование реакции спроса в жилищном секторе: улучшение социальных

технических допущений в моделях спроса на энергию, основанных на деятельности

. Energy Efficiency.doi: 10.1007 / s12053-017-9525-

National Grid (2016) Power Responsive. Гибкость спроса

годовой отчет. http://powerresponsive.com/wp-

content / uploads / 2017/01 / Power-Responsive-Annual-Report-

2016-FINAL.pdf

Ofgem. (2015). Аналитический отчет по домашним хозяйствам с электрическим и

прочим негазовым отоплением. Лондон: Управление газа и электроэнергии

Markets.

PowerShift Atlantic (2015) Заключительный отчет для Фонда чистой энергии.

http://www.powershiftatlantic.com/images/NB_Power_

PSA_EN_Outreach_Report.pdf

Prueggler, N. (2013). Экономический потенциал реакции спроса на уровне домохозяйств

— Достаточны ли рыночные условия Центральной Европы

? Энергетическая политика, 60,487–498.

Saele, H., & Grande, O. S. (2011). Ответ на спрос от домашних клиентов —

: опыт пилотного исследования в Норвегии.

Транзакции IEEE в Smart Grid, 2 (1), 90–97.

SEDC (2015) Отображение реакции спроса в Европе сегодня. Smart

Коалиция спроса на энергию.

Стрбак, Г., Аунеди, М., Пуджианто, Д., Тенг, Ф., Джапич, П., Дрюс, Р.,

, Кармель, А., и Борковски, К. (2015). Ценность гибкости декарбонизированной сети

и системные внешние эффекты низкоуглеродных технологий производства

.Для комитета по изменению климата.

Лондон: Имперский колледж Лондона и NERA Consulting

https://www.theccc.org.uk/wp-content/uploads/2015/10/CCC_

Externalities_report_Imperial_Final_21Oct20151.pdf.

Sustainability First (2014). Спрос на электроэнергию —

Сторона и участие в рынках электроэнергии Великобритании. Обзор высокого уровня

. Документ 12 из серии «GB Электричество

— реализация ресурса». Sustainability First, Лондон.

Топузи, М. (2015) Задача глубокого восстановления с низким содержанием углерода:

Что не сработало, как было задумано? Proceedings, ECEEE

Summer Study, Paper 5–368-15, pp. 1155–1167. 1–6 июня,

Прескиль-де-Жьен, Франция.

Уэйд, Ф., Шипворт, М., и Хитчингс, Р. (2016). Как установщики

выбирают и объясняют средства управления отоплением в доме. Строительные исследования

и Information.doi: 10.1080 / 09613218.2016.11559484.

Валленборн, Г., и Уилхайт, Х.(2014). Переосмысление воплощено

знаний и домашнего потребления. Энергетические исследования

и социальные науки, 1,56–64.

Уилсон, К., Харгривз, Т., и Хоксвелл-Болдуин, Р. (2015). Умные дома

и их пользователи: систематический анализ и ключевые вызовы

. Персональные и повсеместные вычисления, 19, 463–476.

Волсинк, М. (2011). Программа исследования общественного признания распределенной генерации

в интеллектуальных сетях: возобновляемые ресурсы как общие ресурсы пула

.Обзоры возобновляемой и устойчивой энергетики,

16822–835.

Энергоэффективность

Нагревание на древесных гранулах: установка аккумуляторов тепла с вашей системой отопления на древесных гранулах

Накопитель тепла обычно увеличивает эффективность вашей системы, но увеличивает стоимость. В некоторых штатах у вас может не быть выбора, чтобы получить скидку на вашу систему древесных гранул. Узнайте больше о плюсах и минусах хранения тепла, а также о том, нужно ли вам устанавливать хранилище вместе с системой.

Что такое накопление тепла?

Зимой ваша система отопления обычно не всегда работает на полную мощность. В большинстве домов отопление включается утром, когда семья просыпается, а затем вечером, когда вы возвращаетесь с работы или учебы, пока вы не собираетесь ложиться спать. Даже с начала зимы до ее конца тепловая нагрузка меняется, при этом потребности в отоплении в начале декабря ниже, чем в конце января.

Тепловое накопление — это еще один термин для хранения тепла, вырабатываемого вашей системой, для последующего использования.Самая распространенная система аккумулирования тепла — это простой изолированный резервуар для воды, который устанавливается в подвале вместе с системой отопления на древесных гранулах.

Как обсуждалось при сравнении различных видов топлива из биомассы, наиболее эффективным способом работы любой системы отопления является максимальное достижение «устойчивого состояния» системы. Однако работа в устойчивом состоянии может вызвать некоторые проблемы: если потребности вашего дома в тепле меняются, трудно оставаться в стабильном состоянии, обеспечивая при этом домашний комфорт.Благодаря накоплению тепла такой ситуации можно избежать: резервуар для горячей воды «накапливает» избыточную энергию, а при изменении тепловой нагрузки горячая вода перекачивается с разной скоростью, чтобы удовлетворить потребности и комфорт тех, кто занимает это пространство.

В некоторых случаях нагревательное устройство будет модулировать (уменьшать мощность с высокого до низкого) или должно полностью отключаться. В процессе регулирования системы отопления (повышение и понижение тепловой мощности) часть тепла будет потеряна, потому что дрова, которые горят, не могут быть немедленно выключены, как если бы вы просто выключили газ на своей плита.Эту энергию тоже можно сэкономить с помощью аккумуляторов тепла.

Теплоаккумулятор в настоящее время можно интегрировать только с гидравлическими устройствами (горячей водой). Принцип его работы заключается в том, что при выключении системы отопления избыточное тепло используется для нагрева воды, которая хранится в резервуаре. Когда вам нужно отапливать жилое или рабочее пространство, горячая вода сначала поступает из резервуара для хранения тепла, в то время как нагревательное устройство разжигает огонь, чтобы нагреть больше воды.

Это очень упрощенное объяснение. Система отопления и потребности каждого дома будут немного отличаться.Настоятельно рекомендуется поговорить с профессионалом, и другие участники сообществ WePOWR могут получить ответы на ваши вопросы.

Нужно ли мне устанавливать хранилище с моей системой древесных гранул?

Потребуется ли вам установка теплоаккумулятора, будет зависеть от множества факторов. К ним относятся дизайн текущей системы распределения, доступное пространство вокруг нагревательного устройства, ожидаемый профиль тепловой нагрузки дома или офиса, возможность регулирования нагревательного устройства и даже государственные и федеральные правила для устройств или право на получение программы скидок.

Вообще говоря, трудно сказать однозначно, стоит ли вам устанавливать хранилище или нет, поскольку потребности в отоплении и система в каждом доме будут разными. Специалисты, устанавливающие системы отопления на древесных гранулах, постараются заставить всю систему (устройство и системы распределения в целом) работать максимально эффективно. Для этого может потребоваться накопление тепла, а может и не потребоваться: некоторые системы отопления на древесных гранулах имеют широкий диапазон модуляции, который может снижаться до 1/10 максимальной тепловой мощности.

Кроме того, правительство вашего штата может иметь некоторые требования, предъявляемые к каждому устройству в отношении эффективности, выбросов, а также сертификации. Например, чтобы иметь право на скидку на котел на древесных гранулах в штате Нью-Йорк, вы должны установить хранилище вместе с вашей системой. Для получения скидки в Массачусетсе требуется накопление тепла, если только отопительное устройство на древесных гранулах не соответствует более строгим критериям (и для системы хранения доступна дополнительная скидка).

Лучшие решения для обогрева хранилищ DEF

Описание

Использование нагревателей жидкости DEF Powerblanket дает множество преимуществ, когда необходима защита от замерзания и хранение. Чтобы DEF работал эффективно, его необходимо хранить при температуре от 12 до 90 ° F. При более низких температурах очень важно найти эффективное решение для хранения и нагрева DEF. Наши запатентованные обогревательные одеяла избавляют от лишних хлопот при накопительном обогреве DEF. Нагреватели сумки Powerblanket DEF экономят ваше время, деньги и энергию.

Эти нагреватели выхлопной жидкости дизельного двигателя работают при напряжении 120 вольт и могут выдавать до 1440 Вт тепловой мощности с предварительно установленным термостатом, Th375D может предотвратить перегрев и обеспечить эффективную защиту от замерзания. Эта система подогревателя тотализатора охватывает весь бак и корпус насоса и имеет верхнюю крышку для легкого доступа. Кроме того, каждый из них имеет прочный виниловый корпус, который безопасен для использования при температурах до -40ºF.

Независимо от того, выберете ли вы стандартный обогреватель Powerblanket def или защитное покрытие резервуара Xtreme DEF, вы останетесь довольны способностью этого обогревателя DEF tote выполнять любую окончательную работу по обогреву.Powerblanket обеспечивает обогрев хранения DEF, когда температура опускается ниже нуля.

Полностью закройте и нагрейте корпус емкости и насоса и храните жидкость для выхлопных газов дизельного двигателя при оптимальных температурах
Имеет легкодоступную заслонку к насосу
Приблизительная температура продукта: 70 ° F (± 10 ° F) / 21 ° C (± 5 ° C)
Включает предварительно настроенный внутренний термостат для точного регулирования температуры продукта
Изолированный верх и крышка для легкого доступа
Включает два удлиненных кронштейна насосной стойки
Нагревает дорогостоящую жидкость для выхлопных газов дизельного двигателя без пригорания и ожога
Безопасная работа при температурах до -40 ° F
Водонепроницаемость
Сейф для наружного применения
Обеспечивает равномерное направленное тепло по всему нагревательному покрытию
Индивидуальные обогреватели DEF Tote доступны по запросу

Сохраняющий тепло магнетит для устойчивого хранения энергии

Устойчивое накопление энергии с помощью магнетита

Устойчивое и эффективное использование энергии — очень актуальная и важная тема. Минерал магнетит (Fe ₃ 0 ₄) вносит свой вклад в решение этой проблемы, поскольку он может сохранять энергию очень устойчивым образом. Не верьте нам на слово; вы можете прочитать подробное исследование природных теплоизоляционных материалов и их теплоемкости в Интернете. Это исследование было принято во внимание при проведении крупномасштабных испытаний аккумулирования тепла в Марокко с использованием нашего природного магнетита.

Мы добываем наш магнетит (железную руду) в северной части Швеции на глубине более 1000 метров.Это инертный и экологически чистый материал, который в строительной отрасли часто используется для создания бетона высокой плотности.

Гибкость при закупке электроэнергии

Вы можете сохранить остаточное тепло и использовать его повторно. Кроме того, возможности применения намного шире благодаря тому факту, что преобразование электричества в тепло очень эффективно и практически не приводит к потере энергии. В результате компании, которые покупают электроэнергию для производства тепла для своих процессов, могут обеспечить гибкость при закупке электроэнергии. Это позволяет им покупать электроэнергию в наиболее удобный (дешевый) момент. Дополнительный магнетит может быть решением для хранения временного избытка зеленой энергии от солнечных панелей и ветряных мельниц.

Обогреватели ночного хранения для жилых домов

Уже более 25 лет промышленность использует магнетит в обогревателях ночного хранения. Нагреватели ночного хранения, также известные как внепиковые нагреватели или нагреватели-аккумуляторы, имеют керамические блоки для аккумулирования тепла, состоящие из магнетита внутри нагревательного блока.Огромным преимуществом является способность магнетита накапливать тепло в течение ночи (или в другие непиковые часы) внутри кирпичей накопительного нагревателя. Обогреватель обеспечивает тепло, когда это требуется жителю, но они могут заряжать радиатор, когда это наиболее удобно. Новое поколение внепиковых систем отопления использует электричество из возобновляемых источников энергии и может подавать неиспользованное электричество обратно в сеть.

Правильная смесь для вашего решения по хранению энергии

В зависимости от области применения и ваших требований к хранению тепла вы можете использовать одну из нескольких предлагаемых нами марок магнетита.У нас более 50 лет опыта в области применения магнетита. Поэтому мы уверены, что посоветуем вам, какие марки лучше всего подходят для вашей конкретной задачи по сохранению тепла.

Образцы

доступны по запросу, и наша техническая команда готова помочь с испытаниями, если потребуется. Свяжитесь с нашими менеджерами по продажам, чтобы помочь вам сделать правильный выбор.

Типы электрических систем хранения тепла

Типы ETS

Существует три основных типа систем ETS, хотя все они функционируют в основном одинаково — они накапливают тепло при снижении тарифов на электроэнергию и выделяют тепло по мере необходимости.Основными типами ETS являются автономные комнатные блоки, блоки центрального отопления всего дома и водяные (горячая вода) в полу. У нас все три типа могут претендовать на получение ставок по времени суток и являются отличными вариантами при переходе с масла.

Системы комнатных единиц

ETS этого типа проще всего добавить в существующий дом и любую существующую систему отопления. Автономный шкаф, вы просто найдете удобное место, чтобы разместить его в своей комнате, и электрик подключит его.Шкафы различаются по размеру, но они
обычно глубиной от 10 до 12 дюймов, поэтому они хорошо интегрируются в интерьер большинства домов. Шкаф загружен группой керамических кирпичей, которые нагреваются через электрический нагревательный элемент, проходящий между ними. Комнатный модуль хорошо работает в качестве дополнения к любой существующей системе, а несколько комнатных модулей идеально подходят для преобразования с масла.

ETS центральное отопление

ETS центрального отопления заменяет вашу существующую печь — это идеальное решение при поиске более чистых систем домашнего отопления. Эти системы ETS бывают как в версиях с принудительной подачей воздуха, так и в гидравлической версии, поэтому, если в вашем доме тепло распределяется принудительным воздухом (через воздуховод) или горячей водой
(через радиаторы), для вас есть обновление ETS. Как и комнатный блок, печь ETS заполнена керамическим кирпичом, который нагревается в непиковые часы, поэтому тепло может выделяться при необходимости. В случае гидравлических систем тепло от
кирпичи передаются через теплообменник в воду или гликоль, который затем циркулирует через существующие радиаторы дома.

Излучатель для пола

Большое различие с системами ETS для излучающего пола состоит в том, что вместо керамического кирпича для хранения тепла используется бетонная плита самого пола. В этой системе вода нагревается в непиковые часы и прокачивается через дом.
бетонный пол (и). Бетон поглощает и удерживает это тепло, медленно выделяя его в течение дня. Если в вашем доме сейчас бетонный пол с подогревом, особенно в подвальном помещении, это может быть для вас хорошим вариантом.

Комбинация ETS / теплового насоса

Тепловой насос — прекрасный способ повысить эффективность отопления вашего дома. Объедините свой тепловой насос с ETS, и вы сможете еще больше сэкономить. При такой настройке, когда ваш тепловой насос запрашивает дополнительное тепло от резервного источника (в самые холодные зимние дни), ваш ETS может сработать, выделяя тепло, которое вы купили, по более низкой цене.

В домах с тепловым насосом ETS также являются обычным способом обогрева готового подвального помещения.Таким образом, нет необходимости устанавливать головку теплового насоса в подвале.

Буферная емкость (тепловой аккумулятор) — для чего нужна, достоинства и недостатки

Теплоаккумулятор своими руками – как сделать буферную емкость

Где применяется аккумулятор тепла и как он устроен

Изготовление накопителей тепла в заводских условиях

Изготавливаем тепловую батарею самостоятельно

Как рассчитать объем бака

О конструкции емкости

Подбор материалов для резервуара

Сборка прямоугольного теплоаккумулятора

Установка и подключение резервуара к отоплению

Бюджетный аккумулирующий бак из баллонов

Заключение

Накопитель тепловой энергии твердотопливного котла

Запас карман не тянет

Накопление энергии от твердотопливного котла

Накопительная емкость для отопления

Как самому сделать теплоакуумулятор для отопления

Немного о назначении и конструкции

Расчет объема накопительного бака

Рекомендации по изготовлению

Чем утеплить теплоаккумулятор

Заключение

Буферный бак аккумулятор накопительный для отопления

Специфика выбора баков

Что это такое

Преимущества наличия бака

Классическая схема подключения

Расчет для аккумулятора тепла

Теплоаккумулятор своими руками — описание и изготовление!

Устройство и особенности работы теплоаккумулятора

Ключевые функции теплонакопителей

Сборка простого теплоаккумулятора

Первый шаг

Второй шаг

Третий шаг

Четвертый шаг

Пятый шаг

Шестой шаг

Использование теплоаккумулятора в разных системах обогрева

Несколько слов о модернизации

Видео – Теплоаккумулятор своими руками

Теплоаккумулятор своими руками: как его сделать и подключить

Что такое накопительный бак для отопления

Функциональный тепловой аккумулятор для отопления своими руками

Буферная емкость для твердотопливного котла своими руками и ее подключение к системе

Стоит ли мастерить теплоаккумулятор из еврокуба

Как сделать теплоаккумулятор своими руками (видео)

Буферные емкости, теплонакопители | Профбак

Kospel SV-300 Буферный накопитель

Бак-накопитель 800 литров для системы отопления загородного дома |

Общие вопросы об электрическом аккумуляторе (ETS) Отопление

Хранение земли Система электрического лучистого отопления

(PDF) Интеллектуальное накопительное электрическое отопление и потенциал для реагирования на спрос населения

Нагревание на древесных гранулах: установка аккумуляторов тепла с вашей системой отопления на древесных гранулах

Что такое накопление тепла?

Нужно ли мне устанавливать хранилище с моей системой древесных гранул?

Лучшие решения для обогрева хранилищ DEF

Описание

Сохраняющий тепло магнетит для устойчивого хранения энергии

Устойчивое накопление энергии с помощью магнетита

Гибкость при закупке электроэнергии

Обогреватели ночного хранения для жилых домов

Правильная смесь для вашего решения по хранению энергии

Типы электрических систем хранения тепла

Типы ETS

Published by alexxlab

Добавить комментарий Отменить ответ
