Буржуйка из кирпича своими руками

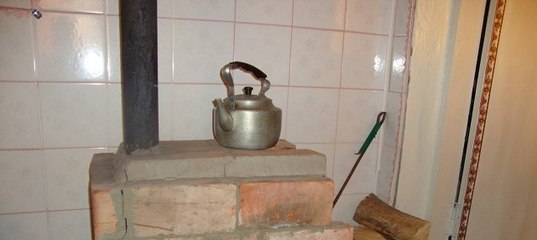

Буржуйка из кирпича своими руками, изготовленная для обогрева на даче или в гараже — это оптимальный вариант для таких помещений.

Буржуйка из кирпича своими руками

Обычно в подобных условиях используют небольшие металлические печки-буржуйки, так как они компактны и удобны. Однако, у них есть один существенный недостаток — они очень быстро нагреваются, но и также стремительно остывают. Поэтому в них постоянно необходимо в течение дня поддерживать огонь, а это значит, что нужно заготавливать большой запас топлива.

Умельцы придумали, как выйти из этого положения и сохранить тепло на более длительный срок — печь будет гораздо дольше оставаться горячей, если ее сложить из кирпича или обложить кирпичом.

Есть разные варианты буржуек, при изготовлении которых используют кирпич:

— печь, полностью сложенная из кирпича;

— комбинированная буржуйка, когда нижний ее отдел кирпичный, а для верхнего приспособлен газовый баллон или металлическая труба;

— чугунная печка-буржуйка, которую обкладывают снаружи кирпичной кладкой;

— кирпичная печка, обшитая сверху металлическими листами.

Чтобы выбрать подходящий вариант для использования в дачном домике, подсобной постройке или в гараже, нужно знать, какие объемы работы предстоит выполнить, изготавливая каждый из них, и какие инструменты для этого понадобятся.

Инструменты для строительства речи-буржуйки

Для изготовления кирпичной кладки буржуйки понадобятся следующие инструменты:

• Шпатели разной ширины.
• Мастерок и кельма.
• Резиновый, обычный молоток и молоточек с киркой.
• Шлифмашинка с кругами по камню и по металлу.
• Отвес и строительный уровень.
• Расшивка.
• Емкость для раствора.
• Электродрель и насадка-миксер для замешивания раствора.
• Кроме вышеперечисленных, для изготовления металлической части буржуйки, нужно подготовить другие инструменты — Аппарат для сварки металла и расходные материалы к нему, все необходимое оснащение сварщика – металлические щётки, молоток-секач и т.п. Хорошо, если в хозяйстве есть оборудование для резки металла – это упростит задачу с заготовками.

Для изготовления каждого из вариантов печи понадобится свой перечень материалов, в зависимости от формы буржуйки, конструкции и ее размера.

Буржуйка из кирпича

Кирпичная буржуйка не относится к работам высшей категории сложности

Любая буржуйка должна иметь небольшой размер — в этом-то и состоит ее основное преимущество перед массивными строениями, для которых не всегда может найтись место в небольших помещениях. Буржуйка, сложенная из кирпича — это обычная печка, только имеющая очень компактный размер. Как и любое отопительное сооружение, кирпичная буржуйка может иметь разные конструкции и служить только для обогрева помещения или же включать в себя еще и варочную функцию. Последняя будет не лишней как для дачного домика, так и для гаража.

Смелый набросок мастера — на схеме, в принципе, все понятно

Изготовление подобной печки и стоит рассмотреть, как самый оптимальный вариант.

Материалы для работы

Для возведения кирпичной буржуйки потребуются следующие материалы:

• Красный и шамотный кирпич.
• Колосник (чугунный готовый или самодельный из стального прута).
• Задвижка.
• Топливная и поддувальная дверцы.
• Одноконфорочная варочная панель.
• Труба для дымоотвода.
• Гидроизоляционный материал – рубероид.
• Асбестовый материал – удобнее всего использовать асбестовый шнур
• Стальная проволока.
• Стальная пластина, толщиной 4 ÷ 5 мм для отделения зоны дожига, если такая будет предусматриваться.
• Жаростойкая строительная смесь для кладочного раствора или же глина, цемент и песок.

Чугунные детали можно приобрести в специальном магазине

Когда приготовлены все материалы, можно приступать к работе. Начинается она, естественно, с подготовки основания.

Цены на огнеупорный кирпич

Огнеупорный кирпич

На что проводить кладку печи?

Любую печь нужно устанавливать на жесткую надежную основу.

Если в помещении, где будет строиться буржуйка, на полу — хорошая бетонная стяжка, то она вполне может послужить для такой печи фундаментом, так как конструкция, в принципе, небольшая и относительно не тяжелая. Если настил пола деревянный, но устроен из толстой доски, то он тоже иногда может выдержать массу печи, но лучше, конечно, обезопаситься и пойти другим путем – как указано ниже.

• На пол, изготовленный из тонкой доски, делать кладку не рекомендуется. В этом случае, придется перед тем, как возводить печь, устроить надежный фундамент. Он должен иметь размер на 10 ÷ 12 см шире в каждую сторону, чем основание печи.
• Для того чтобы залить фундамент придется демонтировать участок пола в том месте, где будет устанавливаться буржуйка.
• В грунте подпола роется котлован, глубиной в 300 ÷ 350 мм, в который засыпается и утрамбовывается слой песка – его толщина должна составлять 50 ÷ 70 мм.
• Сверху песчаной подушки засыпается щебенка средней фракции, которая тоже утрамбовывается.
• На щебенку укладывается арматурная сетка, а затем  устраивается из досок опалубка для заливки в нее бетона. Лучше всего соорудить ее так, чтобы она поднималась выше деревянного пола на 70 ÷ 100 мм.
• Следующим этапом в опалубку заливается грубая бетонная смесь, состоящая из цемента, щебенки и песка. После того как бетон будет залит, необходимо освободить его от воздушных внутренних пузырей — это делается «штыкованием» с помощью обычной лопаты, которой протыкается раствор в нескольких местах.
• Поверхность фундамента разравнивается и оставляется сохнуть. Этот процесс длится от двух недель до одного месяца, в зависимости от толщины, залитой конструкции. Для равномерности созревания и во избежание пересыхания и появления трещин, ежедневно в течение первой недели, начиная со второго дня, поверхность нужно увлажнять водой.

Залитый фундамент для малогабаритной печки

• После просыхания фундамента, прежде чем выкладывать первый ряд, на его поверхность укладывается на мастику лист гидроизолирующего материала — рубероида.

Если пол кажется надежным, и принято решение возводить печь без устройства фундамента, то основу под кладку все рано нужно подготовить.

• В этом случае на доски укладывается асбестовый лист, сверху которого настилается полиэтиленовая пленка.
• На пленку насыпают слой песка, толщиной в 8 ÷ 10 мм, на который и будет выкладываться первый ряд печи.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Кладка печи

• Раствор при выкладывании первого ряда накладывается только на торцы кирпича —  с подсыпанным снизу песком кирпич не скрепляется. Однако, для начала весь первый ряд лучше выложить насухо, чтобы определиться с его размещением и выровнять по уровню. Только после этого на торцы наносится раствор, и кирпичи скрепляются между собой.

Порядовка и общая схема компактной кирпичной буржуйки

• На втором ряду начинают монтаж дверцы поддувала. Ее устанавливают на слой густого глиняного раствора и закрепляют на проволоку, которую прикручивают к ушкам за специальные отверстия. Рекомендовано перед установкой дверцы обвернуть ее асбестовой веревкой или полоской, вырезанной из цельного листа. За дверцей формируется поддувальная камера.

Установка дверцы поддувала

• На третьем ряду камера поддувала накрывается колосниковой решеткой.

На место встала колосниковая решетка

• На четвертом ряду начинает формироваться камера топки и дымоотводные каналы. Кирпичи устанавливаются на торец. Внутри каналов устанавливаются подставки, на которые будет производиться кладка следующих рядов, так как должно остаться отверстие для выхода дыма. Кладка задней стенки производится без раствора.
• Выложив четвертый ряд, над ним устанавливают дверцу топочной камеры. монтаж ведется  по типу поддувальной, и дверцу временно закрепляют также с помощью проволоки, которая фиксируется кирпичами, устанавливаемыми по бокам.
• Пятый ряд выкладывается по схеме. Все кирпичи укладываются плашмя, кроме тех, что формируют дымоотводные каналы внутренними стенками.
• На шестом ряду кирпич устанавливается на торец, и этот ряд является последним, когда кирпич ставят таким образом. Задняя стенка кладется кирпичами, установленными на торец в два ряда.
• Седьмой ряд кладется согласно схеме.
• На восьмом ряду идет перекрытие топочной дверцы кладкой из двух кирпичей сверху. В этом ряду на задней стенке устанавливается стесанный кирпич, который будет направляющим для пламени в сторону конфорки.
• На девятом ряду на место, где будет укладываться варочная плита, помещаются асбестовые полоски, которые обеспечат герметичность между кирпичами и металлической деталью. Кладка идет, согласно схеме.
• На десятом ряду укладывается варочная плита и начинается формирование дымоходной трубы.
• На одиннадцатом ряду на дымоотводный канал устанавливается задвижка. Ее укладывают на асбестовые полоски и промазывают глиняным раствором.

Установка задвижки на канале дымохода

• Далее, идет кладка дымовой трубы на два ÷ три ряда, в которую затем пристыковывается металлическая труба, которая в дальнейшем выводится через стену или чердачное перекрытие и крышу. Нельзя забывать о ее жаростойкой изоляции при прохождении через горючие материалы стены или перекрытия. Изолируют трубу минеральной ватой, толщина которой должна составлять не менее 170 ÷ 200 мм.
• Сложенная печь оставляется сохнуть, топить ее сразу не рекомендуется. Чтобы ускорить процесс просыхания, в топку рекомендуется временно установить обычную электрическую лампочку на 100 ÷ 150 Вт и оставить ее включенной.
• Когда на чугунных закрытых дверцах прекратят оседать капли конденсата, или же такие испарения сократятся до минимума, печь можно начинать понемногу протапливать, что поможет ей высохнуть до конца. Топку для просушки нужно проводить с открытыми дверцами и задвижкой.
• Заниматься отделкой кирпичной буржуйки торопиться не следует — нужно дать ей поработать хотя бы сезон, так как на швах могут появиться трещины, которые перед отделкой нужно будет подремонтировать.
• Отделка поверхностей печки производится глиняным раствором. Его наносят шпателем и хорошо разравнивают. Вместо него можно использовать жаростойкие составы для печей и каминов.
• Далее, поверхность можно побелить или же облицевать декоративной плиткой.

Очень важно правильно оформить основание печи, чтобы песок, насыпанный под нее, оставался на месте. Поэтому вокруг буржуйки на полу рекомендовано уложить кафельную плитку или же закрепить металлический лист с заходом на кладку печи. Еще одним способом закрыть песок под печью является установка вокруг этого сооружения плинтуса, желательно — керамического.

Кирпичная буржуйка, обшитая металлом

Этот вариант буржуйки изготовлен из двух основных материалов — металла и шамотного кирпича, который способен выдерживать температуры, достигающие 950 ÷ 1000 градусов. Подобная печка очень долговечна и экономна в эксплуатации, благодаря хорошо продуманной конструкции.

Эффективное решение сохранения тепла: снаружи — металл, внутри — кирпич

Материалы для изготовления

Для ее изготовления потребуется приобрести следующие материалы:

• Стальной лист, толщиной не менее 3 ÷ 4 мм.
• Уголок стальной размером ориентировочно 40× 40×3.
• Шамотный кирпич.
• Колосниковую решетку.
• Дымоходную трубу.

Подготовка металлических деталей

Чертеж металлической составляющей комплексной печки

Опираясь на чертеж, на металлических листах вычерчиваются все детали будущей печки, а затем они вырезаются с помощью шлифмашинки, аппарата газовой или плазменной резки, сварочного аппарата. Для переноса чертежа на металл используют линейку, угольник, циркуль и портняжный мел.

На листах нужно расположить две боковые стенки, донную плоскость, верхнюю варочную панель, а также переднюю и заднюю стенки.

На передней панели размечается и вырезается топочное и поддувальное отверстие. Также на всех стенках можно сразу вырезать и форму ножек.

В верхней панели вырезается круглое отверстие для установки дымоотводной трубы.

Печка в разрезе — так легче правильно понять ее устройство

На данном схематическом разрезе составляющие буржуйку детали обозначены в следующем порядке:

1. — Металлический корпус.

2. — Дверца поддувала.

3. — Дверца топки.

4. — Решетка колосника.

5. — Шамотная кладка.

Монтаж буржуйки

Монтаж ведется попеременно — то сварочные, то кладочные работы

Изготовление металлического корпуса осуществляется следующим образом:

• Изнутри производится сварка сплошным швом одной из боковых стенок с передней и задней.
• Далее, делается разметка места, куда будет приварено дно конструкции, а затем производится сварка, также сплошным швом.
• Когда три панели будут сварены, необходимо устроить поддерживающие элементы для кладки кирпича. Их изготавливают из металлического уголка, который приваривают к стенкам по всему внутреннему периметру корпуса, на уровне верхнего края поддувального отверстия. Две металлических полосы приваривают к уголкам, установленным на задние и передние стенки на расстоянии друг от друга, которое равно ширине колосника.
• Следующим шагом идет переноска сваренной конструкции на подготовленный фундамент, так как впоследствии, с уложенными внутри кирпичами, перенести ее будет гораздо сложнее или даже невозможно.
• Переставив корпус на его «штатное» место, можно приступать к кладке шамотного кирпича.

Для кладки понадобится кирпич следующих размеров:

Кирпичи для внутренней кладки буржуйки

1. — Цельный кирпич, имеющий размер 230 × 113 × 65 мм — 36 штук.

2. — Половина кирпича, разделенного вдоль, размером в 260 × 62 × 65 мм — 4 штуки.

3. — Половина кирпича, разделенного поперек, размером в 172 × 113 × 65 мм — 2 штуки.

• На кирпичах, предназначенных для укладки колосника, нужно устроить в по краям пазы, и утопить их вглубь кладки настолько, чтобы колосник был установлен плотно и вровень с поверхностью топочной камеры. К сожалению, на рисунках этот момент четко не обозначен.
• Далее, на устроенные из уголка подставки делается первый ряд кладки, он должен как бы нависать над поддувальной камерой.

Начало выполнения внутренней кладки

• Следующие действия проводятся по задней и по боковым стенкам, а на передней панели оставляется отверстие для топки. Кирпич устанавливается на торец и плашмя —  на рисунке очень хорошо видна его правильная установка.

Выкладка боковых стенок буржуйки

• Перед тем как производить дальнейшую кладку, в оставленный посередине квадратный проем, устанавливается колосниковая решетка.

Формируется проем под топочную дверцу

• Далее, завершается выкладка кирпича стенок до верха. Чтобы кирпич жестко держался над отверстием для топки, оно перекладывается металлической полоской.
• Затем, необходимо перекрыть верхнюю часть конструкции. Это делается с помощью десяти кирпичей, с двух их которых срезано по ¼ части. Обрезанные кирпичи укладываются в задней части конструкции — они образуют отверстие, в которое будет монтироваться дымоотводная труба. Для жесткости перекрытия под кирпичи потолка, по его середине также укладывается металлическая полоса.

Завершение кладки — полное перекрытие топочной камеры кирпичом

• Кладка должна производиться без раствора, но можно его и применить. Для этого используется жаростойкая смесь, специально предназначенная для кладки каминов и печей.
• После того как кладка будет завершена, приваривается вторая боковая стенка и крыша печки, в которую монтируется патрубок. На него будет привариваться труба, выводимая на улицу. Наружные сварочные швы нужно сделать как можно аккуратнее.

Дверца для топки

Следующим шагом изготавливается дверца топки по приведенной ниже схеме.

Чертеж для изготовления дверцы топки

• Из стальных листов вырезаются и привариваются в намеченных местах вырезанной дверцы ушки, имеющие отверстие. Эти приспособления и будут играть роль навесов.

Дверца топочной камеры

• С противоположной стороны к ушкам устанавливают в просверленное отверстие ручку, к которой с внутренней стороны дверцы приваривается язычок. При повороте ручки, он тоже будет поворачиваться и не позволит дверце самопроизвольно открыться.

Простейший замок для закрывания дверцы

• На стенке приваривают элементы с отверстиями, которые тоже можно назвать проушинами. Между ними и будет вставляться дверное ушко. Отверстия совмещаются, и в них устанавливают крепежный штифт, который будет удерживать дверцу, но не помешает ее открыванию и закрыванию.

Подвеска дверцы на корпус печки

• Таким же образом изготавливается и устанавливается поддувальная дверца. Для дверных панелей можно использовать куски металла, ранее вырезанные из передней панели, предварительно обработав их края, чтобы они смотрелись более эстетично.

Дверца зольника-поддувала отличается, в принципе, только линейными размерами

• После того как печь-буржуйка будет готова, стоит зачистить наружные сварочные швы, а затем окрасить жаростойкой краской.

Эта конструкция буржуйки имеет ряд неоспоримых преимуществ перед другими видами этих компактных маленьких печек:

• Она не требует большого количества топлива для обогрева помещения, так как надолго сохраняет тепло.
• Слой из жаростойкого шамотного кирпича предохраняет металл от прогорания.
• Компактность этой печи позволяет установить ее даже в небольшом помещении.
• Для такой конструкции можно использовать металл разной толщины.
• Корпус не требует отделки дорогими материалами — достаточно нанести на металл жаростойкую краску, и печь будет смотреться вполне эстетично.

Чугунная буржуйка, обложенная кирпичом

Чтобы повысить теплоотдачу и увеличить экономию топлива, обычные чугунные печи-буржуйки часто обкладывают кирпичом. Особенно актуален этот процесс для банной печи из металла, потому что, когда она раскаляется, есть риск получить очень серьезный ожог.

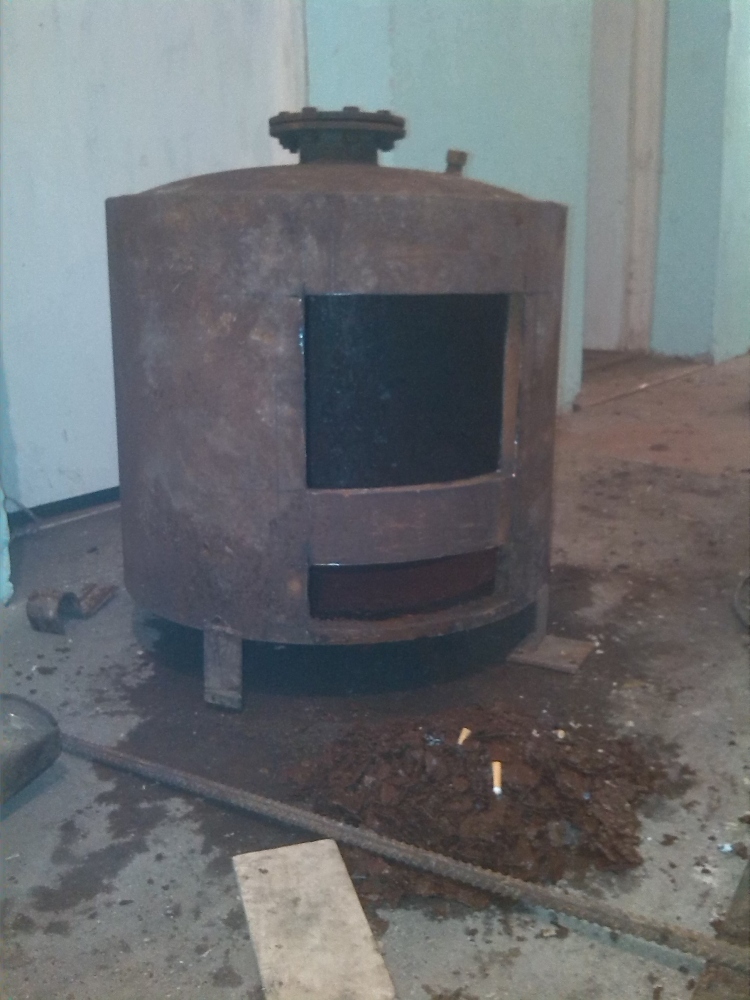

Еще один вариант — металлическая буржуйка, обложенная кирпичом

Обкладывают кирпичом буржуйки, установленные и в других жилых помещениях, так как хорошо выполненная кладка смотрится весьма респектабельно и эстетично.

На схеме хорошо видна циркуляция воздуха вокруг чугунной печи, обложенной кирпичной кладкой. Мощный конвекционный поток горячего воздуха способствует очень быстрому прогреву всего объема помещения.

Схема создаваемых конвекционных потоков

Так как производится обкладка уже установленной печи, значит, фундамент заливать уже не придется, а это значительно облегчает работу. С раствором для кладки также не будет проблем, так как в специализированных магазинах продаются сухие смеси для изготовления жаростойких растворов, с помощью которых закрепляется кирпич. Остается только подготовить место вокруг постройки и начать работу.

Кладка кирпича вокруг металлического корпуса

• Укладывая основной первый ряд, необходимо один кирпич к другому подгонять по уровню, так как он задаст ровность всей кладке. Лучше всего провести этот процесс вначале насухо, и при необходимости подогнать ряд до идеальной горизонтали с помощью подкладок. В качестве последних можно использовать старую керамическую плитку или другой, жесткий, негорючий и не впитывающий влагу материал.
• Выверив сухую кладку первого ряда, можно готовить раствор и укладывать кирпичи на него, подкладывая выравнивающие элементы.
• Первый ряд кладут вплотную к металлической поверхности. Кирпичи должны лежать не вдоль боковой стенки печи, а перпендикулярно ей. Таким образом, создается ровная жесткая основа для дальнейшей кладки — своеобразный фундамент.
• Далее, проводится разметка по уложенному первому ряду, так как остальные ряды выкладываются не вплотную к металлической поверхности печи, а на расстоянии от 50 до 100 мм. Если не соблюсти это правило, то кирпич будет плохо прогреваться или не будет достигнуто эффекта длительного сохранения тепла, ради которого, в первую очередь, и проводится данное технологическое мероприятие.

Оптимальным считается зазор между двумя поверхностями в 50 ÷ 70 мм. Устроив его, можно гарантировано достичь поставленной цели.

Разметка проводится с помощью метровой линейки и мела. Рекомендовано вымерить нужные расстояния и вычертить то место, где будет выкладываться второй ряд.

• Задать направление стене, сохраняя нужный зазор, можно, уложив на первый ряд вплотную к чугунному корпусу подготовленные куски кирпича, имеющие нужную ширину зазора.

Эти «калибрующие» куски кирпича укладываются на раствор, а рядом с ними начинают возводить обкладочную стенку.

• Кирпич в стенке может устанавливаться как на торец, так и обычным образом, плашмя, на усмотрение мастера. Однако, нужно учесть, что при укладке кирпича плашмя, его понадобится в два раза больше.
• Выполнив кладку двух рядов, на третьем необходимо оставить между кирпичами несколько отверстий для обеспечения воздушной циркуляции в зазоре между металлической и кирпичной поверхностями.
• Производя кладку, необходимо держать под контролем вертикаль стены и горизонталь рядов, постоянно проверяя эти параметры с помощью отвеса и строительного уровня.
• Если необходимо получить красивую аккуратную кладку, швы между рядами оформляются с помощью расшивки, но это необходимо делать сразу пока кладочный раствор не схватился. Также важно соблюдать одинаковое расстояние между рядами и кирпичами в ряду, чтобы швы получались ровными. Иногда для этой цели используются разметочные рейки, имеющие нужные параметры.

Печка до и после обкладки ее кирпичом

Когда до окончания кладки останется два ряда, в предпоследнем из них также необходимо оставить зазоры между кирпичами в нескольких местах —  через них в комнату будет поступать тепло в процессе конвекционной циркуляции воздуха.

Сложить буржуйку из кирпича гораздо проще, нежели возвести одну из моделей массивных печей. Если имеется под рукой схема конструкции компактной буржуйки, нужный материал и необходимые инструменты, не сомневаясь можно браться за дело.

Видео: компактная кирпичная печка своим руками

+

Объемы и сложность работы при обкладке уже готовой и установленной металлической буржуйки также видятся вполне доступными даже для новичка. Главное — не торопиться и не лениться проверять выложенную стену и ряды по уровню, так как если в сторону уйдет один из рядов, дальнейшая кладка тоже не будет ровной, и большую часть работы придется переделывать.

пошаговая инструкция, схема кладки, фото

Отопить гараж и приготовить обед на дачном участке поможет «буржуйка». Название печке дали еще в конце 20-го века. Она потребляет много топлива, а тепла дает мало. Отсюда и такое название. С тех пор конструкцию постоянно пытаются усовершенствовать. Печь буржуйка из кирпича стала одним из таких новшеств. Такая конструкция более эффективна. Кирпич позволяет на длительное время сохранить тепло.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация –  используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

к содержанию ↑

Материалы и их количество

Кроме кирпича, нам дополнительно понадобятся следующие материалы:

• готовая растворная смесь для кладки печей: 470 кг (средний расход на 1 м³ кладки) * 0,26 м³ (объем кладки) = 122,2 кг;
• чугунная колосниковая решетка;
• чугунная варочная плита;
• металлический лист b=4мм — 600х1200 мм — 0,72 м^2;
• электроды для сварки — 1 пачка.

к содержанию ↑

Инструменты для строительства

Будем использовать подручные инструменты, которые есть у каждого мастера:

• мастерок,
• кирку,
• отвес,
• уровень,
• кельму и т. д.

Если будем работать с металлом, потребуется сварочный инвертор, болгарка, газовый резак.

к содержанию ↑

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один – высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

• Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
• Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
• Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше – «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

• с помощью держака и мешковины, устраиваем некое подобие сачка;
• в него насыпаем песок и начинаем промывать под струей воды;
• промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

к содержанию ↑

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy. guru предоставит ниже.

к содержанию ↑

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 – чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 – порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий – снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

к содержанию ↑

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

к содержанию ↑

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 – чертеж дверки для топки и прочистной камеры

к содержанию ↑

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

к содержанию ↑

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

• Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
• Все части дымохода должны быть герметично соединены.
• Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

• Первый отрезок трубы фиксируем над отверстием дымохода.
• Трубные колена наращиваем до уровня перекрытия.
• В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
• Сначала монтируем проходной стакан, затем в него вставляем трубу.
• Далее трубы соединяем с наружным дымоходом.
• На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

к содержанию ↑

Особенности эксплуатации

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того,  как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т.  п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

к содержанию ↑

Вывод

Кирпичную буржуйку из кирпича вполне можно изготовить самостоятельно. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако, все же не является достаточно рентабельной для полноценной замены печному отоплению. Хотя она и эффективнее, чем железная, сохраняет тепло, но для постоянного использования требует подключения отопительного щитка.

В качестве временного источника тепла, буржуйка из кирпича, сделанная своими руками в гараже или теплице, вполне себя оправдывает.

Конструкцию можно еще больше усовершенствовать, облицевав металлом. Это увеличит срок службы, защитит печь от повреждений.

Буржуйка из кирпича своими руками: пошаговая инструкция

Изо всех благ цивилизации единственным, без которого в гараже или на даче, в холодное время года обойтись невозможно, является отопление.

Печь – буржуйка в этих случаях незаменима, так как изготовить её может практически любой мужчина, а необходимые для изготовления материалы легко найти на ближайшей свалке или базе приёма металлолома.

Печь можно изготовить и из отслужившего свой срок бидона, и из старой металлической бочки, и из листовой стали. Также можно сделать буржуйку из кирпича.

Получившаяся печка может топиться практически чем угодно, быстро прогревая помещение. Но, к сожалению, стенки печи также быстро остывают, если огонь в топке уже погас.

Кроме этого буржуйке из металла присущи ещё несколько недостатков. Она относится к пожароопасным конструкциям, быстро прогорает, а коснувшись случайно её раскалённой стенки, можно получить серьёзный ожог.

Преимущества печи буржуйки из кирпича

Буржуйка из кирпича

Для устранения всех вышеперечисленных недостатков принимается решение обложить печь буржуйку кирпичом, который прекрасно тепло аккумулирует в отличие от металла.

Обкладка кирпичом буржуйки делает её гораздо менее опасной в пожарном отношении. Практически сводится на нет вероятность получения ожога при касании её стенок.

В качестве недостатка данного технического решения следует отметить увеличение времени, которое требуется на прогрев такой печи. Но указанный минус с лихвой перекрывается длительностью сохранения тепла.

Можно сделать буржуйку из кирпича целиком. В этом случае недостатки, присущие её металлической тёзке, устраняются полностью:

• печь подобной конструкции весит значительно меньше печей из кирпича, выполненных по иным схемам, и занимает гораздо меньше места;
• печь является энергонезависимой;
• она лучше аккумулирует тепло и обогревает комнату более равномерно;
• её КПД существенно выше того, который имеет металлическая буржуйка.

Как обложить металлическую буржуйку кирпичом?

Как обложить металлическую буржуйку кирпичом

Вариантов выполнения данных работ великое множество, так как двух одинаковых металлических буржуек, изготовленных своими силами, в природе не существует. Но, в любом случае, решая, чем обложить буржуйку, следует соблюдать определённые общие правила.

Кирпичную кладку ведут на расстоянии десяти-пятнадцати сантиметров от металлической стенки печи и предусматривают в ней специальные вентиляционные отверстия в нижней и верхней части кладки.

Особенности эксплуатации и монтажа кирпичной буржуйки

Если вы собрались выложить такую печь, как буржуйка из кирпича, своими руками, на даче или в гараже, не забудьте о том, что для неё потребуется хорошая система вентиляции и предварительное выполнение мер пожарной безопасности:

• обустройство дровницы;
• перемещение легковоспламеняющихся материалов и жидкостей в места, исключающие возможность их возгорания при работе буржуйки.

Тепловое излучение преодолевает такую стену транзитом, отдавая ей минимум тепловой энергии и теряя до половины своей величины.

При отсутствии зазора время прогрева помещения значительно возрастает, и избыток тепла. Образующийся в топке. В прямом смысле «вылетает в трубу».

При желании и в тех случаях, когда это позволяет ваша квалификация, кирпичную буржуйку можно оснастить дымооборотами и установить дверцы, позволяющие регулировать тягу в печи, что позволит добиться существенной экономии топлива.

Этапы кладки печи буржуйки из кирпича

В связи с тем, что буржуйка, выложенная из кирпича, существенно тяжелее металлической печи, выкладывать ее необходимо на специальном фундаменте.

Обычно печь размещают возле одной из стен. Тем самым, экономится место в помещении, но увеличивается вероятность возгорания стены. Поэтому часть стены, находящуюся в непосредственной близости от места установки печи, изолируют металлическим листом, листовым асбестом или слоем штукатурки.

На выбранном месте обустраивается фундамент. Яму под него достаточно выкопать на глубину до 500мм. Дно трамбуется, засыпается слоем песка (3-5 вёдер) и вновь трамбуется. Затем идёт слой щебня (100-150мм), который так же трамбуется, затем ровняется по уровню и заливается цементным раствором (цемент/песок – 1:3). Оставляем фундамент на сутки для отвердевания раствора.

Несмотря на то, что печка буржуйка из кирпича не относится к печам повышенной сложности, её кладку необходимо выполнять аналогично кладке любой печи иной конструкции, то есть по предварительно просчитанной порядовке.

Имея на руках порядовку, заготавливаем необходимые материалы и печные приборы, а также инструмент, который потребуется при кладке печи.

Поверх залитого фундамента укладываем два слоя гидроизоляции. Первый ряд кладки (цокольный) делаем непосредственно на гидроизоляционном слое.

К данному ряду предъявляются повышенные требования по горизонтали верхней его поверхности, так как она задаёт вертикаль всей конструкции печи. Этот ряд кладётся «на ребро». Все дальнейшие ряды кладутся в ½ кирпича.

Использовать строительный уровень для проверки вертикали и горизонтали кладки желательно через каждые пять рядов. Чтобы стенки печи не «ушли» в сторону, по углам печи рекомендуется опустить с потолка ряд воздушных ограничителей (шнур с гайкой на конце).

Топку удобнее всего обустроить на уровне 4-5 ряда, оставив для этого пространство шириной в два кирпича и высотой в три ряда. Под ней желательно предусмотреть отверстие в один кирпич для поддувала.

Вариант порядовки подобной печи приведён ниже.

Вариант порядовки печи

При её кладке используется красный рядный кирпич, шамотный кирпич, шамотная глина, обычная глина, песок, цемент.

Трубу проще сделать из металла (внутреннее проходное сечение должно быть не менее 12 см), а вывод её можно выполнить через крышу (традиционный вариант) или через заднюю стенку печи.

В этом случае уклон отводимой трубы должен быть 30 или более градусов.

Обратите внимание на то, что толщина стенок трубы, особенно на её первых метрах, должны быть более 3 мм. В противном случае, она быстро прогорит.

Главная /

Буржуйки являются одними из самых наиболее актуальных видов печей, поскольку их можно не только приобрести в магазине, но и с легкостью изготовить самостоятельно. Такие отопительные конструкции могут отапливать помещение с помощью многих видов топлива, однако при всех своих плюсах они имеют один недостаток — быстрое остывание. Устранить его можно, обложив буржуйку кирпичом.

Содержание

• Какие инструменты и материалы подготовить
• Фундамент для кирпичной буржуйки
• Кирпичная кладка
• Завершающие этапы

—>

Металлическую буржуйку также можно обложить кирпичом, что позволит помещению дольше сохранять тепло

Чем же эффективна буржуйка из кирпича? Применение данного материала позволяет разом решить несколько проблем:

• Повысит безопасность. При соприкосновении со стенками предметы больше не будут нагреваться, а также невозможно будет получить ожог.
• Дольше будет сохраняться тепло. Это компенсируется тем, что печь потребует больше времени для прогрева, однако это увеличение не окажется критичным.
• Обеспечит кирпичную конструкцию небольшого веса. Обычные печи из этого материала займут гораздо больше места и потребуют более основательного фундамента.

Рекомендуем подробнее изучить чертеж буржуйки для гаража и изготовить ее самостоятельно.

Чтобы уменьшить время прогрева буржуйки из кирпича, можно дополнить конструкцию вентиляционными отверстиями или кирпичным экраном.

Буржуйки, как правило, имеют различные размеры и формы, поэтому выделить единую схему возведения буржуйки из кирпича невозможно. Однако, ознакомившись с чертежами и рекомендациями, можно без труда понять принцип работы и самому приступить к выкладке.

Совет: Располагать кирпичи рекомендуется на расстоянии около 10 см от стены печи.

Один из самых простых способов обложить буржуйку кирпичом

Какие инструменты и материалы подготовить

Для работы с выбранным материалом потребуются:

• Мастерок.
• Молоток.
• Машина для шлифовки.
• Строительный уровень.
• Отвес.
• Так как обложить буржуйку кирпичом нужно качественно и безопасно, следует использовать только красный огнеупорный материал.

Рекомендуем прочитать материал о причинах задымления буржуйки в дополнение к данной статье.

Для раствора, заполняющего швы, стоит использовать смесь из глины и песка.

Один из способов приготовления смеси для закрепления кирпичей представляет следующее:

• Разные емкости наполняются глиной и песком в разных соотношениях.
• Полученная смесь оставляется на пару дней для высыхания.
• Из каждого раствора скручивается лепешка, оставляется на некоторое время, чтобы смесь «схватилась».
• Засохший материал бросается с высоты около метра — если смесь не рассыпается, значит, она качественная.

Рекомендуем прочитать про установку кирпичной печи в деревянном доме в дополнение к данной статье.

Подобный подход требует временных затрат, однако гарантирует, что выбранные пропорции окажутся наиболее качественными и долговечными.

На схеме показаны основные процессы циркуляции воздуха

Читатели считают данные материалы полезными:

Посмотрите другие материалы на похожие темыВарианты каминных очагов: как правильно выбрать топочную системуТопки для каминов — главная их часть, к выбору которой следует подойти ответственно. Какие виды очагов бывают и и в чем… 8179

Коптильня с гидрозамком (гидрозатвором)Приготовить копченую рыбу или сочное мясо нелегко — этот процесс требует наличия определенных навыков в области кулинарии. Коптильня с гидрозамком,… 11253 Краска для мангала: подготовка и окраска своими рукамиЕсли вы делаете мангал своими руками или приобретаете в магазине, раньше или позже перед вами встанет вопрос: какая нужна краска для его защиты? Это… 65526 3 4← Буржуйка из газового баллона своими руками: вертикальная и горизонтальнаяКраска для мангала: подготовка и окраска своими руками →1 августа 2018 просмотров: 1963

буржуйка из кирпича как уже было сказано ранее, при своей невысокой себестоимости и возможности быстрой и простой сборки своими руками, имеет ряд своих преимуществ, которые она приобретает, если обложить топку кирпичом:

• Печка буржуйка обложенная кирпичом не будет сильно перегреваться, также её стальные или чугунные стенки обретут дополнительную защиту, тем самым при случайном прикосновении вы гарантированно не сможете обжечься;
• Кирпичная буржуйка в отличие от простых топок, не обложенных таким материалов, будет более эффективной, она хоть и станет нагреваться немного дольше, однако станет лучше аккумулировать тепловую энергию;
• Обложить буржуйки кирпичом можно в том случае, если вы ранее хотели возвести у себя в доме полноценную печь-камин, однако у вас недостаточно свободного пространства.

Буржуйка из кирпича своими руками, должна быть изготовлена по всем правилам и согласно подготовленной или созданной индивидуально инструкции, чертежу, при этом, если вы хотите обеспечить стенкам из кирпича более быстрый нагрев, можно дополнить их несколькими вентиляционными каналами. Для того чтобы кирпичный экран и перегородки топки буржуйки не перегревался, необходимо разместить его на небольшом расстоянии от топки, которое составит порядка 100-200 миллиметров.

Фундамент и подготовка материалов

Для того чтобы сборка кирпичного основания буржуйки происходила согласно всем основным требованиям и правилам, вам понадобиться обзавестись следующими материалами и инструментами:

• Мастерком и молотком;
• Шлифовальной машинкой и строительным уровнем;
• Отвесом;
• Для сборки самих стенок и защитного экрана буржуйки используется только специальный кирпич, который имеет жаропрочную основу, он ещё называется печным.

Для того чтобы сцепить кирпичи между собой, необходимо также предварительно приготовить правильный по своему составу и консистенции раствор из глины и песка.

Закрепить кирпичи между собой посредством глиняного раствора можно по следующей схеме:

• Емкости заполняются раствором песка и глины, которые будут иметь различное соотношение;
• Теперь смеси необходимо дать 1-3 дня до полного высыхания;
• Каждый состав проверяется на качество изготовления, для этого из каждой ёмкости необходимо скрутить лепешку;
• После того как лепёшка полностью застынет, её необходимо скинуть с расстояния около 1-1,5 метра и хороший состав при этом не должен рассыпаться.

Таким образом, вы хоть и потратите достаточно много сил и времени на приготовления кладочного раствора, но в конечном итоге будете уверенны на сто процентов, что такая смесь качественная и идеально подходит для данных целей.

Схема буржуйки в большинстве случаев подразумевает пол собой также сборку дополнительного фундамента, однако он делается достаточно быстро, так как такие конструкции отличаются небольшой суммарной массой. Для того чтобы возвести дополнительный фундамент в доме для печи буржуйки, необходимо демонтировать участок пола, на котором будет установлен ваш отопительный агрегат и выложить на него в один слой кирпич. Также в качестве первого слоя специалисты рекомендуют залить пол бетонным составом, а для улучшения прочности такой конструкции выложить в несколько слоёв гидроизоляцию.

Кладка кирпичной буржуйки

Для того чтобы процесс кладки был выполнен на самом высоком уровне и в конечном итоге такая конструкция была идеально ровной и точной, необходимо воспользоваться предварительно стравленной схемой или порядовкой. Также для первого ряда, как правило, выполняется разметка прямо на полу, после чего она сверяется с чертежами, теперь необходимо выложить кирпич на сухую. Не стоит забывать и о том, что кирпичная кладка и формирующиеся стенки буржуйки не должны прилегать к стальной или чугунной топке, так как это приведёт к перегреву.

Также необходимо правильным образом выбрать расстояние зазора между топкой и кирпичной кладкой, например, если расстояние будет меньше 30 миллиметров, стенки будут сильно нагреваться, при оставлении свободного пространства с формированием расстояния более 100 миллиметров, конструкция напротив, будет нагреваться слабо и неинтенсивно.

Для того чтобы кладка кирпичного свода для печи буржуйки в конечном итоге получилась более надёжная, устойчивая и прочная, необходимо предварительно отмочить кирпич в простой холодной воде. Это нужно для того чтобы из материала вышел весь воздух и в конечном итоге вам потребовалось меньше кладочного раствора для сцепления, поскольку он не будет впитываться так интенсивно во влажный кирпич.

Теперь для дальнейшего формирования кирпичного каркаса для стальной или чугунной печи необходимо следовать так называемой порядовке или схеме, которая подробным образом описана далее:

1. Первый ряд кирпичного свода укладывается плашмя, форма и размеры определяются исходя из габаритов самой топки буржуйки;
2. Начиная со второго ряда кирпичной кладки, необходимо укладывать кирпичи не полностью заполняя пространство, а оставляя несколько промежутков величиной с половину кирпича, которые будут выполнять роль вентиляционных отверстий;
3. Каждый ряд регулярно проверяется на ровность с помощью строительного уровня;
4. Третий и четвёртый ряд формируются полностью залаживаясь, теперь важно устранить остатки и излишки раствора, для того чтобы на внутренних и внешних стенках не образовывались неровности и шероховатости. Для данных целей лучше всего подходит немного смоченная в воде тряпка. Важно устранять все излишки раствора регулярно, приблизительно через каждые 2-4 ряда выкладки, не дожидаясь того момента, когда он полностью высохнет;
5. При выполнении кладочных работ и сборке кирпичного основания для стальной печки вашей буржуйки, фасадную часть необходимо оставлять полностью открытой – это необходимо для того чтобы дверца легко открывалась и в неё можно было периодически загружать топливо, осуществлять чистку;
6. В качестве перемычки можно воспользоваться металлическим уголком, после чего кирпичные стенки основания буржуйки необходимо протереть ещё раз полностью посредством смоченной в воде тряпки и дать основе полностью высохнуть на протяжении 2-3 суток. Теперь все швы снова проверяются на целостность и герметичность, при необходимости повторно заполняются кладочным раствором, затираются и повторно высыхают. Такую процедуру необходимо проделывать до тех пор, пока конструкция из кирпича для вашей буржуйки не станет полностью герметичной.

Также при необходимости, наличия опыта, навыком и грамотно составленной схемы, можно собрать буржуйку своими руками полностью из кирпича, из стали или чугуна в данном случае изготавливается только сама дверца или варочная поверхность, если таковая предусмотрена конструкцией.

Верхняя часть кирпичного свода буржуйки может иметь различную форму и оформление, тут всё целиком зависит от ваших пожеланий и предпочтений, однако при проектировке верхнего участка отопительного агрегата, специалисты рекомендуют учитывать в работе ряд обязательных требований:

• Для того чтобы верхняя часть конструкции кирпичной буржуйки или её основы был максимально надёжным и в дальнейшем хорошо аккумулировал тепловую энергию, необходимо уложить плитку выполненную из асбестоцемента, также как альтернативу данной вариации можно использовать панель из стекломагния;
• Большую роль играет то, каким образом и где именно расположен дымоход. Он может полностью закрываться кирпичом и тем самым находиться в так называемом защитном и одновременно декоративной коробе. Также направить дымоход и вывести его на крышу можно через внутреннюю часть дома, если вам позволяет свободная площадь или через стену и далее закрепить его на внешнем фасаде постройки.

Для того чтобы ваше кирпичное основание было максимально устойчивым и надёжным, необходимо помнить о соблюдении основных требований и правил безопасности, также не стоит укладывать кирпич таким образом, чтобы он располагался и смещался более чем на половину остальных кирпичей, так как в этом случае устойчивость сильно пострадает и будет нарушена.

Буржуйка с основанием и каркасом из кирпича – это отличный вариант для тех, кто нуждается в качественном и полноценном источнике отопления дома, отдельного помещения, однако не имеет возможности, свободного пространства или больших денежных средств, для того, чтобы построить полноценную и массивную кирпичную печь камин с несколькими топками, духовкой и варочной поверхностью. Наличие же кирпичного основания позволит выгодно аккумулировать всю накопленную тепловую энергию, рационально распространять её по всем закуткам комнат, с минимальным выхождением через дымоход. В свою очередь дымоходная вытяжка также является неотъемлемым элементом любого твёрдотопливного отопительного агрегата, и она также должна монтироваться и устанавливаться согласно всем существующим нормам и требованиям со стороны пожарной безопасности.

Буржуйка из кирпича своими руками не обязательно должна быть громоздкой и массивной, поскольку такой свод из кирпича не отличается большой массой, для него нет необходимости устанавливать массивный и сложный в исполнении фундамент. При этом кирпич продлит срок службы такой конструкции, сделает её более безопасной в эксплуатации и повысит КПД до 80 и более процентов.

В данном видео ролике представлена подробная порядовка или схема строительства своими руками буржуйки из кирпича, которую можно построить своими силами:

В России, затем СССР буржуйки использовались там, где не было централизованного отопления: во фронтовых блиндажах и землянках Великой Отечественной войны, в госучреждениях того же времени, в вагонах-теплушках. Фото буржуйки, изготовленной своими руками, рассмотрите на сайте.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами». Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий. После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите. Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Чем привлекательна буржуйка?

Главной её особенность заключается в простоте конструкции. Даже с множеством добавлений в неё принцип работы металлической печки остается прежний: горит всё, что под руками и обогревает дачников.

Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева. Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки. Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки. Но с этим помогут соседи, у которых агрегаты имеются. Сварочными  аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон. Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения. Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг. В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Лестница своими руками — советы по выбору типа, идеи оформления и рекомендации по обустройству лестницы (95 фото)

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л. У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать. Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной. Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Сохранение тепла в буржуйке

Для этого необходимо обложить две третьих её части огнеупорным кирпичом, поставив его на горизонтальные ребра, оставив свободный доступ к топке и поддувалу. Это будет тепловой экран, сохраняющий выработанную энергию гораздо дольше. В кирпичах же надо просверлить дыры для лучшей отдачи тепла.

• Отмостка своими руками: устройство и идеи постройки современной и эффектной отмостки (80 фото и видео)
• Погреб своими руками — постройка, дизайн, оформление и обустройство погреба (110 фото)
• Верстак своими руками — 70 фото вариантов обустройства и советы по подбору схем

Второй вариант: буржуйка плюс водогрейка. Обварите газовый баллон, из которого изготовлена печь, листовой сталью не менее трех миллиметров толщины.

Чтобы в получившейся емкости вмещалось не менее 30 л воды. К ней приварите патрубки входа и выхода воды, подсоедините трубопроводы для обогрева соседней комнаты. Для лучшей конвекции подключите небольшой циркуляционный насос.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой. Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона. Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Стяжка пола своими руками: как правильно сделать черновую и чистовую стяжку пола (80 фото и видео)

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Фото буржуйки своими руками

Также рекомендуем просмотреть: Читайте здесь —  Ограждения для клумб: лучшие идеи оформления и декора своими руками. 110 фото лучших вариантов украшенияГлавная » Дом своими руками » Буржуйка из кирпича своими руками – инструкция по созданию
| 3 ноября | Дом своими руками, Печь и камин |

Исторические события 1917 года стали причиной резкого увеличения спроса на печи, которые бы имели небольшие габариты и обладали мобильностью. Поэтому именно этот год является годом рождения буржуйки. В те времена критически не хватало топлива, люди были вынуждены вести кочевой образ жизни, существовала жилищная проблема, – все это послужило толчком для изобретения и массового распространения компактных металлических печей, транспортировка которых не представляет труда.

Версий, почему простейшее по своей конструкции, отопительное устройство получило свое имя, несколько:

• буржуазная революция и ее последствия привели к росту популярности этих печей;
• высокая теплоотдача этого теплотехнического устройства дает возможность за кратчайшее время получать достаточное количество тепла, и в тоже время требует постоянного поддержания процесса горения. Для этого необходимо иметь некоторые запасы топлива, а в то время человека, обладавшего таким богатством, можно было назвать исключительно буржуем.

Буржуйка в музее

Секреты устройства конструкции буржуйки

В общем случае буржуйка представляет собой печь, примитивной конструкции, имеющая глухой под. КПД такой конструкции минимальный порядка 5-10%.

Труба

Буржуйка – простейшая печка

Интересной с технической точки зрения деталью является конструкция трубы. Размер ее диаметра таков, что она пропускает отходящие газы в меньшем количестве, чем они возникают в ходе процессов, происходящих при горении. Такое устройство трубы создает условия, при которых продукты горения не сразу удаляются, а делают несколько витков в топке. Этим они способствуют подсосу дополнительного количества воздуха, что дает возможность сгореть топливу в полном объеме. После этого остывшие дымовые газы выводятся в трубу.

Правильное соотношение диаметра трубы, выраженное в миллиметрах, и объема топки в литрах должно находиться в районе числа 2,7.

Экран

Конструкция печи предполагает режим горения топлива, приближенного к частичному пиролизу. Это означает, что вращающиеся потоки отходящих газов догорают в топке. Печка при этом плавно переходит с работы на одном режиме на другой, отдавая тепло в процессе тления топлива.

Устройство экрана, окружающего печь с трех сторон и прикрывая, таким образом, половину всей ее поверхности, позволяет решить задачу поддержания температуры в топке и обеспечить безопасность конструкции. Экран располагается на расстоянии 50-70 мм от печи и отражает на нее же значительную часть инфракрасного излучения. Указанный зазор дает возможность повышения экономичности агрегата.

Роль конвекции

Чугунная буржуйка

Начало процесса горения топлива с высокой теплотворностью, к которым относятся уголь и дрова, характеризуется выделением значительного количества энергии. В связи с этим возникает необходимость передачи вспышки тепла в помещение. Это можно реализовать при помощи конвективной передачи тепла. В нашем случае экран задерживает теплый воздух возле поверхности разогретой топки и направляет его по касательной вдоль ее поверхности. Физические законы подтверждают нецелесообразность экранирования горизонтальных поверхностей.

Подстилка

Низ печи, называемый подом, прогревается в меньшей степени по сравнению со стенками, но при этом происходит интенсивное излучение тепла вниз. На мощность печи это практически не оказывает влияния, но может стать причиной пожара. Для того, чтобы избежать этого, печь устанавливается на конструкцию, состоящую из слоя асбеста или базальтового картона, на котором располагается лист металла. Вынос последнего должен составлять минимум 350 мм по периметру печи.

Дымоход

В связи с тем, что продукты горения уходят в дымоход, имея значительную температуру и полностью не сгоревшие, большое влияние на работу печи оказывает конструкция дымохода. Он состоит из:

• вертикальной части, высота которой должна превышать 1-1,2 м. При организации теплоизоляции этого участка получается приемлемый газовый экономайзер;
• борова, который располагается горизонтально или под некоторым углом. Он представляет собой трубу, имеющую тот же диаметр. Назначение этого конструктивного элемента заключается в создании условий для догорания отходящих газов. Теплоотдача его составляет порядка 25% всей теплоотдачи устройства. Боров должен иметь длину минимум 2,5 м, а в идеальном случае более 4,5 м.

Располагаться боров должен на расстоянии от оштукатуренных поверхностей стен и потолка более 1,2 м, для деревянной облицовки оно увеличивается до 1,5 м. Выполнение этого требования позволит не только избежать пожара, но и сбережет отделку. Во избежание травм боров должен находиться на высоте более 2,2 м

Преимущества и недостатки

При всей примитивности конструкции буржуйки, это устройство достаточно эффективно по следующим причинам:

• конструкция не представляет сложностей для самостоятельного изготовления;
• мобильность;
• дешевизна материалов, используемых для ее изготовления;
• для отопления может быть использовано любое твердое топливо;
• высокая степень теплоотдачи.

С другой стороны печи такого типа имеют ряд недостатков:

• процесс передачи тепла завершается одновременно с горением топлива;
• постоянная потребность в дозагрузке топлива;
• незначительный КПД;
• дымовая труба требует периодической очистки;
• низкая степень пожаробезопасности устройства.

Буржуйки имеют недостатки и преимущества, это нужно учитывать при выборе

Модификации буржуйки

Недостатки конструктивного решения традиционной буржуйки устраняются в случае, если обложить буржуйку кирпичом, что позволит аккумулировать тепло, производимое устройством. Кроме этого, существенно снижается опасность возникновения пожара и практически отсутствует вероятность получения травмы.

При этом объяснимым недостатком является увеличение длительности прогрева агрегата. Однако впоследствии тепло сохраняется достаточно длительное время.

Полностью устранить недостатки металлических конструкций может буржуйка, выполненная полностью из кирпича. В результате получается конструкция, обладающая следующими особенностями:

• вес и габариты теплотехнического устройства существенно снижается по сравнению с выложенными аналогами по другим схемам;
• конструкция полностью энергонезависима;
• теплообмен и аккумуляция тепла существенно улучшаются;
• значительно повышается КПД.

Буржуйка, обложенная кирпичом

Следует понимать, что в принципе двух буржуек одинаковой конструкции быть не может, поэтому и существует множество вариантов кладки. Перед тем, как обложить буржуйку кирпичом, необходимо ознакомиться и придерживаться общих правил для выполнения подобных работ.

Кладка кирпича осуществляется с отступом от стенок металлической буржуйки, который составляет 100-150 мм. Верхняя и нижняя части кладки должны предусматривать отверстия для вентиляции.

При нагревании воздуха, находящегося в промежутке между двумя конструкциями, происходит циркуляция воздушных масс. В помещение движется теплый воздух. Холодный воздух, перемещаясь вдоль стенок металлической буржуйки, производит ее охлаждение, что способствует увеличению срока эксплуатации устройства.

Буржуйка, обложенная кирпичом

Буржуйка из кирпича: краткие рекомендации

Правильно выбираем инструменты

Правильный подбор инструмента во многом определяет успешность ведения работ. Для кладки кирпича потребуются:

• мастерки, различной ширины;
• молоток-кирка;
• угловая шлифовальная машина, оснащенная диском соответствующему материалу;
• отвес;
• строительный уровень.

Инструменты для работы

Материалы для работы

При выборе материала следует обратить внимание на качество кирпича и сделать правильный выбор глины. Для кладки печей используется исключительно красный кирпич, подвергнутый обжигу в соответствии с технологией, который перед применением вымачивают. Раствор для кладки состоит из глины и песка, причем глина должна иметь определенную жирность.

Кирпич

Выбираем основу

Массивность буржуйки из кирпича своими руками требует сооружения основания-фундамента. При этом важно правильно определить место для него. Для экономии площади, как правило, каменная буржуйка располагается у стены. С точки зрения пожароопасности такое место представляет определенную опасность. В связи с этим необходимо организовать теплоизоляцию этого участка.

Работа по сооружению фундамента заключаются в следующем:

• роется котлован, глубиной 500 мм с периметром, соответствующем габаритам конструкции, к размерам которого необходимо прибавить по 50-70 мм;
• создается подушка из песка и гравия, которая плотно утрамбовывается;
• производится заливка песчано-цементной смеси;
• после застывания раствора сооружается гидроизоляция.

Кладка печи

В начале кладки следует обеспечить строго горизонтальное положение всей конструкции. С этой целью в случае неровного фундамента цокольный ряд кладки ликвидирует этот недостаток. Его кладут на ребро, а дальнейшая порядовка ведется в полкирпича. Для организации топки оставляется пространство, ширина которого равна двум кирпичам, а высота – три ряда. Под топкой следует также оставить отверстия небольшого размера для потолка.

Печь, обложенная кирпичом

Кирпичная буржуйка, обшитая металлом

Выбираем материалы

Для реализации такой конструкции печи потребуются:

• лист металла, с минимальной толщиной 3-4 мм;
• стальной уголок, подбирается в зависимости от конструктивных особенностей печи;
• огнеупорный кирпич;
• колосниковая решетка;
• дымовая труба.

Подготовка деталей

Согласно чертежу, производится разметка элементов печи, которые вырезаются способом, соответствующим толщине металла. На листах металла размечаются детали: стенки, днище и варочная панель.

В передней панели вырезают отверстия под топку и поддувало. Передняя панель снабжается отверстием круглой формы, предназначенной для монтажа дымовой трубы.

Схема

Монтаж буржуйки

При помощи сварки производится сборка деталей трех панелей изделия в порядке, установленном в чертеже. После этого конструкция переносится его на ранее сооруженный фундамент.

Затем производится укладка кирпича согласно порядовке. После ее окончания происходит монтаж боковой стенки и крышки печи, в которую устанавливается патрубок для монтажа дымовой трубы.

Дверца для топки

По чертежу происходит изготовление дверцы топки. Ее вырезают из стального листа, предусмотрев для навешивания проушины и устройства для фиксации в закрытом положении. На стенке приваривают ответные элементы.

Дверка поддувала изготавливается аналогичным образом.

Дверца для топки

Чугунная буржуйка, обшитая кирпичом

Характеристики литого чугуна таковы, что изготовленные из него буржуйки не требуют экранирования. Теплоемкость и теплопроводность конструкций из чугуна выше, чем у изделий из стали, но они не лишены уже упомянутых недостатков.

Чугунная буржуйка обладает большей теплопроводностью

Кладка кирпича

Проведение работ в этом случае несколько упрощается, так как не требуется организации основания под установленную чугунную буржуйку. Принципиально порядовка ничем не отличается от процесса, описанного выше.

Буржуйка в интерьере

Современная буржуйка вносит неповторимый колорит и своеобразную атмосферу в интерьер помещения. Это могут быть конструкции стилизованные под старину или выполненные в стиле хай-тек. По сути, эти приборы представляют собой мобильный камин небольшого размера.

Буржуйка в интерьере может занять место каминаБуржуйка придает помещению особый колоритИнтерьер гостинойСогреет в осенний день

[ если вам понравилась статья – нажмите «+1», «Мне нравится» или другую социальную кнопку ниже — автору будет приятна такая форма одобрения 😉 ] Используемые источники:

• https://vse-otoplenie.ru/burzhujka-iz-kirpicha-svoimi-rukami
• http://kamin-maker.ru/pechi/dlya-doma/burzhuyka-iz-kirpicha-svoimi-rukami-poshagovaya-in/
• https://msk-kamin.ru/news/burzhuyka-iz-kirpicha-svoimi-rukami-skhemy-i-poshagovye-instruktsii-rukovodstva/
• https://chastnyjdom.ru/burzhujka-svoimi-rukami/
• https://small-house.ru/burzhuyka-iz-kirpicha-svoimi-rukami-instruktsiya-po-sozdaniyu/

Делаем буржуйку из кирпича своими руками

Отличная альтернатива печке из металла — буржуйка из кирпича, которую без особого труда и навыков можно построить своими руками. Металлические буржуйки выгодно отличаются благодаря своим габаритам, но для них характерен недостаток — это высокая теплопроводность материала. Конечно, металл нагревается очень быстро, но и процесс остывания проходит не медленно. В результате требуется постоянное поддерживание огня, что, несомненно, приведет к значительному увеличению затрат топлива. Печка из кирпича или железная печь, облицованная кирпичом, является альтернативным выбором, ведь она способна намного дольше удерживать тепло.

Варианты

Для осознанного выбора, нужно четко понимать предстоящий объем работы, количество необходимых материалов и инструментов.

Чтобы начинать кладку нужно сформировать рабочую зону, а для этого понадобятся:

• шпателя различной ширины;
• молоток;
• мастерок;
• кельма;
• кирка;
• болгарка, круги по камню и по металлу;
• емкость для приготовления раствора;
• строительный уровень;
• электрическая дрель и венчик для легкого замешивания раствора;
• расшивка;
• сварочный аппарат, электроды;
• отвес.

Конструкция кирпичной буржуйки является аналогом стандартной печи, имеющей более компактные размеры. Визуализация доступна на видео в интернете. Как и обычную стационарную печь, буржуйку можно использовать не только в качестве источника тепла, но и для приготовления еды.

Перечень материалов, необходимых для изготовления печи:

Основание для буржуйки из кирпича

Первое, что необходимо сделать перед началом работ по кладке, это соорудить прочное основание с жесткой основой. Если в помещении бетонная стяжка выполняет функцию напольного покрытия — этого достаточно. Для деревянных полов необходимо укрепить основание — создать монолитную подушку или ленточный фундамент. Ширина фундамента должна превышать габариты печи на 10 см. Более детально этот вопрос рассмотрен в сотнях видео на youtube.ru.

Последовательность работ по подготовке основания под кирпичную буржуйку для деревянного дома:

• демонтаж участка поверхности для фундамента;
• выкапывается углубление — 30-40 см. и засыпается слоем песка, толщиной 6-7 см.;
• поверх песка укладывается слой щебня толщиной 5-10 см.;
• укладывается металлическая сетка из арматуры;
• изготавливается опалубка, высота которой должна быть на 10 см. больше чем уровень пола;
• заливается бетон и штыкуется лопатами;
• выравнивается стяжка и дается время просохнуть.

Для полного высыхания потребуется от 2 до 4 недель. На второй день и в последующие семь необходимо поливать стяжку обычной водой, чтобы избежать пересыхания. Гидроизоляция укладывается после того, как стяжка полностью просохла.

Если в фундаменте нет необходимости, основание обязательно. Поверх досок укладывается асбестовый лист, сверху – полиэтиленовая пленка и засыпается песком, толщиной 1 см. Теперь можно приступать к кладке.

Пошаговая инструкция по кирпичной кладке

1. На первом ряду с торцевых частей всех кирпичей кладется раствор. С подсыпкой из песка связи не требуется. Первый ряд кладется на сухую и выравнивается по уровню. Для того, чтобы избежать сползания песка, можно использовать плинтус.
2. Дверца поддувала монтируется во втором ряду. Она ставится на слой раствора и закрепляется проволокой. В итоге, появляется поддувальная камера.
3. Колосниковая решетка поддувала закрывается на третьем ряду.
4. Топочная камера и каналы для отвода продуктов горения начинаются на четвертом ряду. Кирпичи кладутся торцами. Подставки для кирпичей последующих рядов делаем в каналах, так как отверстие для отвода дыма должны сохраниться. Задняя стенка укладывается насухо. После завершения четвертого ряда монтируется дверца топочной камеры.
5. Кирпич ложится плашмя на пятом ряду, исключением являются образующие каналы для дыма.
6. На следующем ряду кирпич ставится торцевой частью. Таким способом кирпичи больше не ложатся. Основу задней стенки составляют два ряда кирпичей, которые ставятся на торец.
7. Седьмой и восьмой ряд перекрывают дверцу топки 2-мя кирпичами. Для задней стенки используем обтесанный кирпич, выполняющий роль направляющей огня к конфорке.
8. Чтобы начинать девятый ряд, необходимо уложить асбестовый лист в месте расположения плиты для варки.
9. Десятый ряд используем для монтажа варочной плиты и начинаем работу над дымоходом.
10. В одиннадцатый ряд монтируется задвижка для дымохода. Для этого понадобится раствор глины и асбест.

По окончании последнего ряда начинается кладка дымохода (2-4 ряда) и присоединяется металлическая труба. Обеспечивается возможность выхода дымохода на улицу. Для изоляции трубы на улице используем минеральную вату и обожженную проволоку. Для полного просыхания печи потребуется время.

С отделкой печи спешить нельзя, так как в первый год эксплуатации возможно появление трещин. Стоит посмотреть ряд видео в интернете. А вот на второй можно отделать буржуйку глиняным раствором. Теперь конструкция готова для побелки или облицовке кафелем.

Буржуйка из кирпича своими руками: пошаговая инструкция, схема кладки, фото

Отопить гараж и приготовить обед на дачном участке поможет «буржуйка». Название печке дали еще в конце 20-го века. Она потребляет много топлива, а тепла дает мало. Отсюда и такое название. С тех пор конструкцию постоянно пытаются усовершенствовать. Печь буржуйка из кирпича стала одним из таких новшеств. Такая конструкция более эффективна. Кирпич позволяет на длительное время сохранить тепло.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация   используем кирпич:

• полнотелый,
• качественный,
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе Кладка печи).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Материалы и их количество

Кроме кирпича, нам дополнительно понадобятся следующие материалы:

• готовая растворная смесь для кладки печей: 470 кг (средний расход на 1 м3 кладки) * 0,26 м3 (объем кладки) = 122,2 кг,
• чугунная колосниковая решетка,
• чугунная варочная плита,
• металлический лист b=4мм — 600х1200 мм — 0,72 м2,
• электроды для сварки — 1 пачка.

Инструменты для строительства

Будем использовать подручные инструменты, которые есть у каждого мастера:

• мастерок,
• кирку,
• отвес,
• уровень,
• кельму и т. д.

Если будем работать с металлом, потребуется сварочный инвертор, болгарка, газовый резак.

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

• Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
• Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
• Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли жгут растягивается сильнее — глина «жирная», рвется раньше «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

• с помощью держака и мешковины, устраиваем некое подобие сачка,
• в него насыпаем песок и начинаем промывать под струей воды,
• промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение экспертаПавел КругловПечник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые greendom74.ru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

• Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
• Все части дымохода должны быть герметично соединены.
• Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

• Первый отрезок трубы фиксируем над отверстием дымохода.
• Трубные колена наращиваем до уровня перекрытия.
• В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
• Сначала монтируем проходной стакан, затем в него вставляем трубу.
• Далее трубы соединяем с наружным дымоходом.
• На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

Особенности эксплуатации

Мнение экспертаПавел КругловПечник с 25-летним стажемЭксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того,  как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

Вывод

Кирпичную буржуйку из кирпича вполне можно изготовить самостоятельно. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако, все же не является достаточно рентабельной для полноценной замены печному отоплению. Хотя она и эффективнее, чем железная, сохраняет тепло, но для постоянного использования требует подключения отопительного щитка.

В качестве временного источника тепла, буржуйка из кирпича, сделанная своими руками в гараже или теплице, вполне себя оправдывает.

Конструкцию можно еще больше усовершенствовать, облицевав металлом. Это увеличит срок службы, защитит печь от повреждений. Предыдущая статьяГоризонтальная буржуйка из трубы своими руками Следующая статья Печь буржуйка из бочки своими руками вертикальная и горизонтальная Что еще почитать

• Как сделать пиролизную буржуйку из газового баллона 2 лучших способа
• Как установить буржуйку на даче своими руками?
• Как сделать буржуйку на отработанном масле своими руками
• Подключение дымохода для печки буржуйки своими руками

Нажмите, чтобы отменить ответ.

Имя

Ваше сообщение
