Чем утеплить дымоходную трубу снаружи: зачем и чем обмотать, какой утеплитель лучше для теплоизоляции металла

Содержание

способы утепления металлической и кирпичной снаружи

Для сооружения дымохода в частном доме используются самые разные материалы, но часто хозяева не заботятся об утеплении конструкции. С дровяными печами в этом не было особой необходимости, но из современных отопительных котлов уходят газы с совсем другими характеристиками.

Зачем нужно утеплять дымоходную трубу?

Через вертикально расположенные дымоходы наружу выводятся вредные продукты горения. Каналы под воздействием атмосферы и проходящих в них газов со временем разрушаются. Этому способствует разница между температурой внутри и снаружи, отчего скапливается конденсат. Чтобы увеличить срок службы, добиться оптимального функционирования конструкции, утепляют трубы дымохода из любых материалов своими руками.

Для сравнения: так выглядят неутепленные конструкции и с термоизоляцией в обшивке

В каналах, не защищенных утеплителем, смещается точка росы, то есть место, где скапливается влага. Температура уходящих газов из газового или пиролизного котла редко превышает 200°, тогда как для дровяных печей она находится в пределах 600°. Это значит, что место образования точки росы находится тем ниже, чем меньше разогреты уходящие газы. Чтобы ее поднять, трубу утепляют.

В холодном дымоходе влага оседает на стенках, если использован кирпич, впитывается в него. Зимой она расширяется и начинается разрушение. К сырой поверхности хорошо прикрепляется сажа, на которой собираются летучие продукты от сгорания топлива. Среди них очень агрессивные кислоты, способные разрушить даже металлические изделия.

Утепленная конструкция не требует постоянной очистки от сажи. Она не нагромождается внутри, выгорает. Ускоряется прогревание канала, появляется хорошая стабильная тяга даже после продолжительного перерыва. Как следствие, повышается эффективность использования отопительных установок.

На способ утепления влияет расположение дымохода

Особенно нуждаются в теплоизоляции трубы, пристроенные к наружной стене здания. Все же, независимо от размещения, оптимальный вариант – утепление на всей протяженности, даже если большая часть газоотвода расположена под крышей дома.

Чем снаружи утеплить дымоход?

Для теплоизоляции преимущественно используют:

  • обшивку плиточными материалами;
  • возведение деревянного щитового каркаса вокруг конструкции;
  • установку внешней трубы с большим диаметром;
  • известково-шлаковую штукатурку.

В качестве наполнителей используют теплоизоляционный материал с волокнистой структурой: минеральную или стекловату. Также пространство между каркасом и дымоходом можно заполнить сухим песком, керамзитом, дробленым кирпичом.

Утепление кирпичной конструкции минеральной ватой

Ограничения в выборе теплоизоляции касаются материала дымовой трубы. Учитываются требования пожарной безопасности, выполнение которых необходимо в полной мере, чтобы не произошло возгорание.

Принимают во внимание и другие факторы:

  1. Температура газов на выходе. С ее возрастанием требуется меньший слой теплоизоляции, но возрастают требования к огнезащите и жаростойкости материала.
  2. Расположение. Конструкции снаружи дома прогреваются хуже, поэтому понадобится более качественное утепление.
  3. Материал. Вид теплоизоляции применяется в зависимости от возможности монтажа на конструкции.

Устройство сэндвич-трубы промышленного изготовления

Для некоторых утеплителей не нужна дополнительная защита от внешней влаги и пароизоляция. К ним относятся металлические футляры. Деревянный щит лучше покрыть атмосфероустойчивой эмалью, а шлакобетонные плиты – тонким слоем штукатурки. Базальтовая вата и другие подобные утеплители нуждаются в обязательной защите от внешних воздействий.

Рассчитать необходимое количество теплоизоляционного материала несложно. Для прямоугольного сооружения определяют все параметры, узнают общую площадь. У круглой конструкции измеряют рулеткой окружность, умножают на высоту. При известной площади остается учесть необходимую толщину утеплителя.

Два способа утепления кирпичного дымохода

Применяются преимущественно варианты с оштукатуриванием или минеральная вата. При любом выбранном методе начинают с очистки канала. Если этого не сделать, после утепления каналы быстрее прогреваются, оставшаяся внутри сажа начинает быстро выгорать. Наступают негативные последствия: повышенная температура, возрастает задымленность.

Готовят наружную поверхность: сильно поврежденные кирпичи удаляют, заменяют новыми. Дальше под утепление минеральной ватой проводят оштукатуривание, кроме случая, когда использовался облицовочный кирпич. Этим добиваются одинакового расстояния от утеплителя до стены, дымоход будет прогреваться равномерно. Используется известково-песчаный или цементный раствор.

По периметру на подвесах закрепляют профиль. Операция подобна той, что проводится перед обшивкой стен гипсокартоном. Понадобится шуруповерт и саморезы с пластмассовыми дюбелями, а также сверло по бетону соответствующего диаметра. Максимальное расстояние между профилями не должно превышать 60 см.

В пространство между ними укладывается базальтовая вата толщиной не менее 5 см, которую предварительно нарезают на куски нужных размеров. Важно добиться плотной укладки, чтобы не образовались пустоты, которые станут мостиками холода. Крепление к поверхности осуществляют фольгированным строительным скотчем, кусочками проволоки или дюбель-грибками.

Важный момент, игнорировать который недопустимо – укладка снаружи гидроизоляционной мембраны. Иначе минеральная вата, которая хорошо впитывает воду и плохо ее отдает, станет влажной и значительно потеряет теплоизоляционные характеристики.

Кирпичная труба утеплена и обшита жестью

Заключительный этап – внешняя отделка. Популярно профилированное железо, которое монтируют на ранее установленный металлопрофиль. Такое оформление выглядит красиво, защищает от ветра. Между профлистом и утеплителем оставляют зазор 25 мм, через который выводится влага, что попадает внутрь.

Для отделки снаружи допускается использование других материалов. Закрепленный базальтовый утеплитель обкладывают декоративным кирпичом, шлакобетонными блоками или асбестоцементными плитами. В последнем случае минимальная толщина стенок 40 мм.

Штукатурка утеплит кирпичную трубу

Утепление трубы кирпичного дымохода штукатуркой проще. Поверхность предварительно очищают, наносят слой грунтовки глубокого проникновения. На стенах фиксируют дюбелями армированную сетку, набрасывают раствор из цемента, извести с наполнителями из шлака или других жаростойких материалов. После высыхания первого слоя заделывают возможные трещины, наносят второй, уже тоньше.  Кирпичную конструкцию по штукатурке окрашивают в тон кровли здания.

Как правильно утеплить стальной дымоход

Выполняя работы, учитывают, что металл нагревается до 300°. Используют абсолютно негорючие материалы: различные виды минеральной ваты и волокнистых утеплителей, шлакобетонные плиты. Применяется также специальная жаростойкая штукатурная смесь. Для выполнения по варианту «сэндвич» используют железную трубу большего размера, желательно из нержавеющей стали.

Металлические конструкции часто устанавливаются совместно с отопительными приборами, которые используются периодически: каменка в бане, декоративные печи и камины. Доступный вариант в этом случае – нанесение специальной штукатурки. Способ несложный и легко выполняется даже людьми без опыта:

  • на поверхности закрепляют стекловолоконную армированную сетку;
  • смесь, купленную в магазине, согласно инструкции добавляют в воду и взбивают миксером до получения плотной однородной массы;
  • шпателем несколько раз наносится черновой слой с перерывами для просушки;
  • формируют чистовую поверхность.

Создание сэндвич-дымохода

Популярный и наиболее эффективный способ утеплить металлическую конструкцию, которая постоянно используется  – футляр из стальной трубы. Изделие большего диаметра служит защитой, меньшего размера – дымоотводом. Между ними размещают минеральную вату, битый кирпич, керамзит. Конструкция полностью пожаробезопасна, обмотку защищает оцинкованное железо или нержавеющая сталь.

Сэндвич-дымоход формируется в несколько приемов:

  • в кровле и ее перекрытии расширяют отверстие, чтобы диаметр превышал размеры канала на 250 мм;

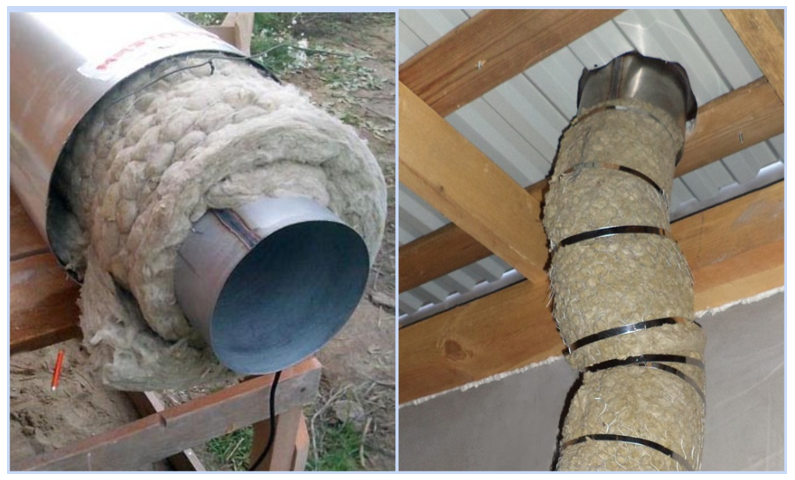

  • основная металлическая труба изолируется базальтовой ватой слоем от 5 см;
  • теплоизолятор фиксируют проволокой, которую оборачивают по кругу;
  • надевают стальной кожух, если железо тонкое, устанавливают адгезивную ленту, закрепляют стяжными хомутами.

Особого подхода к утеплению газоотвода требует парилка. Самый удачный вариант – стальной дымоотвод железной трубы в футляре, причем оцинковку для кожуха применять запрещается. Повышенная температура и влажность приводят к выделению вредных веществ. Рациональный вариант – нержавеющая сталь.

Асбестоцементный дымоход – правильная теплоизоляция

Конструкцию утепляют каркасным способом. Перед выполнением основных работ трубу тщательно чистят. Дальнейшие действия:

  1. Для изготовления защитного кожуха используют оцинкованные листы. Заготовки размечают с расчетом, что между внутренней и наружной стенками будет расстояние 6 см или больше. По высоте – стандартная ширина оцинковки – 1 метр.
  2. Устанавливают защиту, начиная с нижней части. Каждый отрезок плотно заполняют минеральной ватой. Секции соединяют болтами.
  3. Верхнюю часть закрывают цементным раствором, чтобы не намокал утеплитель. Слой формируют с небольшим наклоном наружу, чтобы не застаивалась вода.

Утеплитель без обшивки используется как временная мера

Часто можно наблюдать, что утепление асбестоцементной дымовой трубы выполнено простой обмоткой минваты, которая зафиксирована стяжками. Подобный вариант допускается на чердаке, причем в отношении любого материала. Снаружи такая конструкция долго не прослужит: она намокает, страдает от ветра.

Как избежать распространенных ошибок – рекомендуют мастера

Перед утеплением, особенно асбестоцементного или стального дымохода, убеждаются в правильности установки конструкции. Газоотводящая труба должна соответствовать правилам пожарной безопасности и другим технологическим нормативам.

Рекомендуется использовать утеплители, которые дышат, не накапливают влаги. В других случаях обязательно оставляют вентиляционные зазоры не менее 25 мм. Применяют материалы, которые доступны для самостоятельной укладки. Придерживаются инструкции производителя.

Среди минеральных утеплителей наиболее эффективна базальтовая вата. Она несколько дороже обычной минеральной, но при небольшом расходе это не играет существенной роли. Зато наяву значительные преимущества:

  • возгорание возможно при очень высокой температуре;
  • имеет повышенную плотность;
  • значительная паропроницаемость.

Базальтовая вата хороша для теплоизоляции как снаружи, так и на чердаке

Даже самая качественная теплоизоляция не продлевает срок службы конструкции, когда она предварительно не приведена к надлежащему состоянию: требуется прочистка, замена разрушенных элементов.

Работу по наружному утеплению дымохода проводят сразу после его возведения. Спустя несколько лет начинаются разрушительные процессы, которые теплоизоляция уже не остановит. Понадобится ремонт или полная замена конструкции.

Утепление дымоходной трубы на улице своими руками

Системы отопления

Поскольку в каждом частном доме присутствует газовое или печное отопление, то очень часто в целях повышения эффективности его работы возникает необходимость в утеплении дымохода, выполненного из кирпича, или металлической трубы большого диаметра. Проведение этих мероприятий следует планировать еще на стадии проектирования или строительства.

Но даже по завершении кровельных мероприятий утеплить дымоходную трубу будет непоздно. Для этих целей желательно использовать современные теплоизоляционные материалы или уже готовые изделия, на мягкий или жесткий каркас которых нанесен слой утеплителя. Независимо от выбранного метода, это позволит своими руками качественно, быстро провести все необходимые работы и продлить сроки службы дымохода.

1

Особенности эксплуатации дымоходной трубы

Если дымоотвод проходит исключительно снаружи дома, то он дольше прогревается, и больше влаги выделится за это время из отходящих газов и осядет вместе с вредными веществами на внутренней поверхности стенок. По этой причине утепление должно быть максимально качественным. Для закрытия металлических и асбестовых труб следует выбирать готовые теплоизоляционные цилиндры, а для кирпичной кладки – базальтовую или минеральную вату, плиты ЭППС.

Есть несколько причин, объясняющих, почему необходимо проводить утепление дымоходной трубы:

  • Точка росы (конденсирования влаги). При соприкосновении теплых отходящих газов с холодными стенками дымоотвода происходит образование влаги, которая оседает на стенах, впитывается в материал и снижает его характеристики, сроки эксплуатации.
  • Агрессивная среда. В процессе горения выделяются активные химические вещества, которые в соединении с влагой образуют слабые растворы азотной и серной кислоты. Оказывая негативное воздействие на всю дымоходную систему в продолжение длительного времени, они способны привести к ее разрушению (даже труб, выполненных из нержавейки).
  • Образование отложений. Без утепления на внутренних стенках дымоотвода появляются наслоения, которые уменьшают его проходной диаметр, и тяга становится хуже.
  • Энергосбережение. На прогрев трубы требуется меньше тепла, что приводит к снижению расхода топлива, а в топочной камере легче поддерживать постоянную температуру.
  • Установленная снаружи дымовой трубы теплоизоляция повышает прочность, устойчивость всей конструкции, особенно тонкостенных металлических дымоходов.

Наибольшее распространение получили два вида утеплительного материала – полностью готовые к установке и нуждающиеся в защите от воздействия внешней среды. К первому типу относят цилиндры, на стены которых нанесен слой теплоизоляции, и скорлупы, заполненные ЭППС (экструдированным пенополистиролом). Ко второму – мягкий базальтовый утеплитель и минвату.

Перед проведением работ на чердаке следует проверить надежность соединения всех участков дымохода, особенно сделанных из металла, и закрыть их утеплителем, чтобы исключить воздействие высоких температур на деревянные элементы кровли.

При выборе материала необходимо учитывать условия его эксплуатации. Самый важный показатель – это t отходящих газов. Чем она выше, тем более тонкий слой теплоизоляции можно использовать, но утеплитель должен быть пожаробезопасным, негорючим.

2

Утепление дымохода из металлических труб

Тепловую изоляцию дымоотводов каминов и печей, которые не являются основным источником обогрева и используются периодически, и кирпичных труб осуществляют достаточно просто – штукатурят их поверхности. Но если в доме установлен газовый котел или аналогичный отопительный прибор на любом другом топливе, то монтируют сэндвич-дымоходы. Цена их довольно высока, поэтому их можно изготовить своими руками из нержавеющей стали.

В качестве утепления дымохода из металлической трубы допускается использовать любые материалы, но для выполненного из асбестовой трубы – минеральную вату. Асбест хорошо противостоит тепловому воздействию, не горюч, поэтому его достаточно обмотать утеплителем необходимой толщины и укрыть листами оцинковки. К недостаткам материала относят способность впитывать влагу и шершавую поверхность стенок, что повышает вероятность отложения образований.

Несколько сложнее обстоит дело при использовании для теплоизоляции сыпучего материала, поскольку вокруг трубы потребуется смонтировать защитный кожух, который одновременно будет являться каркасом, и потом засыпать в него утеплитель. Чтобы предотвратить попадание внутрь его влаги, зазор между кожухом и трубой в верхней части заполняют цементным раствором.

Гильзирование своими руками осуществляют следующим образом:

  • Подготавливают минеральную или базальтовую вату и стальные трубы (гильзы), лучше оцинкованные. Их диаметр должен превышать размеры дымохода на несколько сантиметров, но не более чем на 10.
  • Дымоход укрывают слоем изоляционного материала, толщина которого должна быть выше 5 см.
  • Фиксируют фольгированным скотчем или любой мягкой проволокой.
  • На утеплитель надевают защитный кожух. Края гильзы, выполненной из тонкого металла, можно закрепить при помощи саморезов или использовать стягивающие ремни.
  • Зазор в верхней части дымохода, который образовался между утеплителем и защитным кожухом, чтобы предупредить попадание влаги внутрь конструкции, заполняют цементным раствором.

3

Изготовление теплоизоляционного цилиндра

Если возникает необходимость самостоятельно изготовить сэндвич-дымоход, то берут две трубы – одну меньшего диаметра, а другую большего. Меньшая заготовка, по которой будут двигаться отработанные газы, должна быть из качественной нержавеющей стали со специальными добавками и хорошо противостоять воздействию агрессивных соединений, высокой температуре.

Внешний защитный кожух делают из большей трубы. В расстояние между заготовками (его делают в пределах 6–10 см) плотно укладывают базальтовый утеплитель. Если температура выходных газов очень высокая, то используют рассыпную базал. вату. Поскольку в ее составе нет легковоспламеняющихся связующих веществ, она способна выдерживать тепловую нагрузку до 900° С.

4

Утепление кирпичных дымоходов

Кирпич имеет схожие с асбестом характеристики и способен поглощать влагу. Поверхность дымохода можно оштукатурить или утеплить ватой, но лучше использовать оба варианта, так будет более правильно и надежнее. Со способом отделки следует определиться еще на стадии проектирования дымовой системы и по возможности предусмотреть закладку проволоки для крепежа, легкость доступа и удобство проведения работ.

Приступая к оштукатуриванию, трубу с улицы очищают от пыли, заделывают трещины, сколы. Если этого не сделать, качество теплоизоляции снизится. Далее:

  • подготавливают смесь в указанных производителем пропорциях, сначала наливая в емкость воду, а потом добавляя сухие компоненты;
  • при помощи шпателя или мастерка ее точечно распределяют по поверхности трубы и выравнивают;
  • обтягивают армирующей сеткой, закрепляя ее в пятнах раствора;
  • накладывают первый слой штукатурки, стараясь покрыть им без пропусков весь дымоход, выравнивают и оставляют просушиться;
  • после этого, для обеспечения хорошей теплоизоляции, операцию повторяют, накладывая еще несколько пластов;
  • когда труба окончательно высохнет, ее окрашивают в цвет крыши.

Утепление можно проводить базальтовой (каменной) ватой, которая имеет высокие показатели огнестойкости. Она подходит для работ на чердаке и снаружи дома. В закрытом помещении, где нет чрезмерной влаги, отсутствует интенсивное движение воздуха, дымоход достаточно обложить матами из ваты, закрепив их металлическими полосами. Но после утепления с наружной стороны дома базальт стоит дополнительно защитить от воздействия погодных и атмосферных явлений.

По этой причине, выбирая материал, предпочтение отдают более плотному утеплителю, хоть цена его и выше, но с такими матами легче работать, они хорошо держат форму. Крепление осуществляют на раствор. Применение пены недопустимо – она отличается низкой огнестойкостью, а под действием высоких температур быстро разрушается.

Дополнительно закрепить минераловатные плиты можно при помощи дюбель-грибков. В завершение всю конструкцию обшивают профлистом, но обязательно оставляя небольшой вентиляционный зазор в 20 мм. Его наличие будет способствовать отводу влаги и предупредит оседание плиты. Иногда приходится сооружать обрешетку, с опорой на которую дымоход обкладывают кирпичом, шлакобетонными плитами и металлическим сайдингом. Но данный метод слишком трудоемкий, поэтому не получил широкого распространения.

Еще один материал, который активно применяется при утеплении снаружи – это экструдированный пенополистирол. Его отличает хорошая плотность, он не пропускает влагу, но, выбирая ЭППС, предпочтение лучше отдавать изделиям с высокой степенью горючести – со значением не ниже Г3–Г4.

Но в случаях, когда температура отводящихся по прямым дымовым каналам отработанных газов достигает 600° C, и для утепления стальной трубы дымохода, следует выбирать базальтовую вату. В процессе монтажа пенопласт фиксируют при помощи клеевой смеси, обязательно оставляя между ним и трубой вентиляционный зазор.

5

Как работать с сыпучими наполнителями?

В отдельных случаях, когда приходится работать с сыпучими наполнителями, для утепления асбестовых и металлических дымоходов необходимо создавать каркасную конструкцию, возведение которой потребует значительных временных затрат и усилий.

Вначале сооружают кожух несколько большего размера, чем сам дымоотвод. Он может быть прямоугольного или круглого сечения, что зависит от материала и устройства дымохода, выполненного из железной трубы или выложенного кирпичом. Образовавшийся между трубой и кожухом зазор заполняют песком, керамзитом, битым кирпичом, и в завершение, чтобы предупредить попадание внутрь его влаги, закупоривают цементным раствором.

Кроме наружной части дымоотводящей системы в защите нуждаются внутренние ее участки, особенно это касается крыши. Если температура на чердаке в зимнее время мало чем отличается от наружной, и дополнительный обогрев не нужен, то печную трубу утепляют в обязательном порядке. При отсутствии прямого воздействия движения воздушных потоков и атмосферных осадков применяют любой из рассмотренных ранее методов и конструкций.

Тогда независимо от сложности проведенных работ, направленных на утепление дымохода, удастся продлить сроки его эксплуатации, минимизировать потери тепла и сэкономить на отоплении.

Чем утеплить дымоход снаружи своими руками

Практически в каждом доме, где есть печное или газовое отопление, хозяин размышляет, чем утеплить трубу дымохода металлическую или построенную из кирпича. Хотя разумнее закладывать проект утепления еще при начале строительства дома или дачи, тем не менее, даже после проведения кровельных работ можно утеплить трубы дымохода. В предыдущей статье мы подробно рассматривали, как и какими способами можно проводить такие работы. А сейчас мы постараемся выбрать утеплитель для дымоходных труб разной конструкции, который бы соответствовал всем нормам, которые предъявляются для такого рода изоляции.

От чего портится дымоход

разрушенный дымоход

Важно понимать причины, зачем утеплять дымоходную трубу, потому что тогда можно направить свои усилия конкретно на борьбу с причинами разрушения. Знания – сила.

Есть 2 фактора, которые оказывают непосредственное влияние на целостность дымоходной трубы.

  1. Точка росы. Если дымоход не утеплен, точка росы (или точка конденсирования влаги смещается внутрь. Теплый воздух, который поднимается из источника обогрева, достигает этой точки и оседает на стенках в виде капелек влаги. Если дымоход из кирпича, эта влага впитывается и разрушает огнеупорный кирпич изнутри при замерзании и превращении в лед.
  2. Агрессивная среда выходящих газов. При горении выделяются химические вещества, которые способны вызывать разрушение дымоходной системы. Особенно это касается слабых растворов кислот, образующихся в дымоходе – азотной или серной. Такая среда способна разрушить даже трубу из нержавеющей стали при длительном воздействии. Опять же это в основном происходит тогда, когда точка росы смещена вглубь трубы и влага не полностью испаряется из дымохода.

Кажется, эти 2 причины убедительно показывают, зачем утеплять дымоход. Стоит учитывать тот факт, утепленный дымоход работает на 50 – 60% лучше обычного. Поэтому, создавая проект системы отопления, обязательно учитывайте в смете расходы на утепление газоотводной трубы.

Выбор утеплителя

Сразу важно разделить утеплитель на 2 группы:

  1. Самостоятельный – которые не нуждается в дополнительной защите и паро-, гидроизоляции. К ним относятся цилиндры для утепления (скорлупы).
  2. Нуждающийся в защите – обязательно требуется защита от воздействия внешней среды. К ним относятся базальтовая вата для дымохода, ЭППС и подобные им.
скорлупа для дымохода
базальтовая вата для дымохода

Прежде чем сделать выбор, важно учесть несколько факторов:

  1. Какая температура выходных газов. Чем выше, тем в меньшей мере труба нуждается в утеплении, но и материал должен быть жаростойкий и огнезащитный. Соответственно, можно использовать более тонкий слой теплоизоляции.
  2. Дымоход находится внутри или снаружи. Если вся труба идет по наружной стене дома, она нуждается в особо качественном утеплении. Она дольше прогревается, а значит, больше влаги конденсируется за это время.
  3. Из чего сделан дымоход. Если труба металлическая – ее можно утеплить с помощью теплоизоляционных цилиндров. Кирпичная – базальтовой ватой или даже ЭППС.

Итак, это были общие правила, помогающие выбрать, чем утеплить дымоходную трубу. Теперь перейдем к непосредственному рассмотрению каждого из основных материалов для утепления.

Совет. Перед проведением работ убедитесь в надежном соединении всех отрезков дымохода, особенно если он сделан из металла. Теплоизоляционный материал не способен предотвратить возгорание деревянных элементов кровли

Теплоизоляционный цилиндр

теплоизоляционный цилиндр для дымоходаНачнем с этого материала, который закрывает вопрос, чем утеплить металлический дымоход. Он представляет из себя 2 трубы, одна из которых – меньшего диаметра, играет роль непосредственно дымохода. Обычно ее лучше брать из качественной нержавейки со специальными добавками, которые делают ее стойкой к воздействию агрессивных кислот, которые образуются в дымоходе. Внешняя труба большего диаметра, минимум на 6 см. Она играет роль защитного кожуха. В расстояние между этими трубами укладывается базальтовый утеплитель. Получается такой «сэндвич», который имеет небольшой вес и размер.

Такие «сэндвичи» можно сделать самому, а можно приобрести уже готовые скорлупы для утепления дымоходов.

Изготавливая такой теплоизолятор своими руками, следует учесть несколько требований, прежде чем утеплять трубу дымохода металлическую или асбестовую:

  1. Толщина слоя утепления для трубы из нержавейки не должна превышать 10 см.
  2. Если в трубопроводе высокая температура выходных газов, следует использовать рассыпную базальтовую вату. Это негорючий материал. Она не имеет связующих веществ в составе, и температура возгорания повышается до 900 градусов.

ВНИМАНИЕ Категорически запрещено использовать асбестовые трубы для высокотемпературных обогревателей. В такой трубе хорошо скапливается сажа, по причине шершавых внутренних стенок. При большой температуре сажа способна возгораться и создавать избыточное давление в трубе. В редких случаях может произойти взрыв внутри трубы.

утепление асбестовой трыбыЕсли говорить об утеплении асбестовой трубы, то он практически ничем не отличается от металлической. Она нуждается в большей теплоизоляции по причине того, что лучше впитывает влагу, чем металлическая.

утепление трубы минватой без защитыНекоторые допускают следующую ошибку. Чаще всего, когда нужно создать временный дымоход. Приобретается утеплитель для дымоходов, например, базальтовая вата в рулонах или матах. Труба дымохода обматывается с нахлестом и утеплитель фиксируется металлической лентой или даже обычным скотчем. Так делать нельзя!

Любая минеральная вата должна быть защищена от попадания воды и ветра. Если оставить ее открытой, через время часть ее выдуется ветром, а часть сомнется под воздействием осадков. Если вы хотите утеплить, таким образом, обязательно предусмотрите защитный кожух. Например, сделать его своими руками из обычного оцинкованного железа. В этом случае минвата, как утеплитель для дымовой трубы, прослужит достаточно долго.

Минеральная вата

Под минеральной ватой мы подразумеваем базальтовую (каменную), т.к. она имеет более высокие показатели огнестойкости. Поэтому ее рекомендуют применять для утепления печных труб с высокой температурой выходных газов.

утепление трубы на чердаке минватойПрименять ее можно как при утеплении дымохода внутри чердачного помещения, так и снаружи. Если говорить о чердачном помещении, то дымоход можно просто обложить матами из ваты и закрепить металлическими полосами или жгутом. Т.к. на чердаке нет интенсивного движения воздуха и чрезмерной влаги, базальтовая вата не нуждается в защите снаружи. Если мы говорим об утеплении дымохода снаружи здания, то здесь подход совсем иной.

При изоляции минеральной ватой стоит остановить свой выбор на каменной вате высокой плотности. Обычно площадь утепления невелика, поэтому сильно сэкономить на покупке не получится. Лучше взять качественную теплоизоляцию для дымоходов известного производителя, такого как Rokwool, Ursa или иные представленные в вашем регионе.

утепление минватой снаружи дымоходаЧем плотнее материал, тем легче его монтировать на дымоход. Для крепления мы рекомендуем использовать раствор вместо пены. Пена не выдержит температуры и разрушится, т.к. это не огнестойки материал. Дополнительно требуется закрепить минераловатные плиты дюбель-грибками.

Рекомендация от мастера. Зашивая каменную вату профлистом, обязательно оставьте вентиляционный зазор не менее 20 мм. Это позволит отводить влагу и будет препятствовать оседанию плиты по стенке дымохода.

ЭППС

утепление дымохода ЭППСЭкструдированный пенополистирол активно применяется при наружном утеплении кирпичных дымоходов своими руками. Материал отличается высокой плотностью и не пропускает влагу. Чаще всего применяют ЭППС марок Техноплекс и Пеноплекс, как наиболее распространенные на территории России.

Выбирая как утеплитель для труб ЭППС особое внимание стоит обратить на показатель горючести материала. Обычно это Г3-Г4 что означает высокую степень горючести. Некоторые производители доводят этот показатель до Г2. Ввиду этого ЭППС нельзя применять для утепления кирпичных дымоходов дровяных или угольных печей. Иначе он просто оплавится, ведь температура выходных газов дровяной печи без грубы, с прямым дымовым каналом, достигает 600 градусов. При такой печи нужно использовать только базальтовую вату.

Монтируя ЭППС следует обязательно оставлять вентзазор между трубой и пенопластом. Для этого монтаж проводят на клеевую смесь, а не на пену. Более подробно про то, как утеплять ЭППС дымоход можете прочитать в нашей предыдущей статье на эту тему.

Штукатурка

штукатурка дымоходаАктуально применение штукатурки при утеплении дымохода дровяной или угольной печи, т.е. там, где температура газов при выходе высока.

Можно применять специальную смесь для теплоизоляции, продающуюся в мешках или делать обычный раствор из цемента, песка и некоторой части глины.

Слой оштукатуривание не должен превышать 3 см, иначе есть риск разрушения. Также обязательно стоит закладывать внутрь слоя металлическую сетку для армирования.

Процесс довольно трудоемкий и чаще его заменяют утеплением дымохода минеральной ватой или ЭППС с последующей облицовкой профлистом.

Подводим итоги

Итак, выбирая утеплитель для дымохода, следует обратиться внимание на несколько факторов, которые помогут определиться с материалом.

  1. Тип дымохода – кирпичный или металлическая (асбестовая труба).
  2. Температура выходных газов.
  3. Внутренний или наружный дымоход.

Не спешите с выбором материала и способом его монтажа. Посмотрите видео, уверены, оно поможет закрепить знания, чем утеплить печную трубу, полученные после прочтения этого материала.

Утепление дымохода на улице: из кирпича, металла, асбестоцемента

Дымоход — это ключевое звено дымоотводной системы любого частного дома, где имеется отопительный прибор. Для того, чтобы он эффективно функционировал важно не только соблюдать технологию установки, но и обеспечить качественное утепление дымохода.

Утепление дымохода минватой

Утепление дымохода минеральной ватой

Зачем утеплять дымоходную трубу снаружи?

Дымоходы выполняются из различных материалов. Это может быть как огнеупорный кирпич, так и металл, асбестоцемент, армированный бетон.

Во время работы отопительного оборудования по дымовому каналу движется большое количество продуктов сгорания и горячих воздушных масс. Все это негативно сказывается на сроке эксплуатации дымохода, т.к. ускоряются коррозийные процессы и окисляются внутренние стенки отводящего канала. Если трубы изготовлены из металла, то здесь еще возникает и высокая вероятность возникновения пожара при ошибках в процессе эксплуатации.

Чаще всего дымовая труба повреждается по ряду причин:

  1. Присутствие влаги в трубе дымового канала — повышенное давление и постоянная влажность. За счет того, что температура внутри снаружи дымохода разнится, то на стенках каналах собирается влага, которая негативно сказывается на состоянии конструкции.
  2. Химическая среда — когда твердое или жидкое топливо сгорает, появляется много агрессивных веществ, которые опасны для человеческого здоровья. Если дымоход функционирует хорошо, без сбоев, то все образовавшиеся вещества выводятся наружу под действием естественной тяги. Когда тяга уменьшается и во время бездействия дымоотводящей конструкции, вещества начинают собираться на стенках дымового канала, это приведет к тому, что труба начнет медленно разрушаться.

Утепление дымохода снаружи посредством современных теплоизоляционных материалов значительно уменьшает вероятность образования повреждений и уменьшают скорость протекания коррозионных процессов.

Утеплитель для дымоходных труб и его преимущества

точка росы дымохода

Точка росы утепленного и не утепленного дымохода

Многие пользователи постоянно задаются вопросом: нужно ли утеплять трубу дымохода снаружи? Безусловно, утепленная труба отличается рядом положительных свойств. Как уже отмечалось, своевременная теплоизоляция дымовой трубы уменьшает негативное влияние многих факторов, которые отрицательно сказываются на материале изготовления. Очень важно подобрать правильную толщину утеплителя дымохода. Так вы полностью избавитесь от проблемы с конденсатом, т.к. точка росы смещается до участка трубы, который находится выше уровня кровли.

Помимо этого, утеплитель для дымохода выполняет ряд важнейших функций:

  1. Теплоизоляционные материалы не позволяют скапливаться на стенках труб влаге. Благодаря одинаковому температурному режиму дымохода и продуктов горения, это не позволяет появляться конденсату и все вредные вещества выводятся наружу.
  2. Уменьшается значение разницы предельных температур между горячими газами и дымовым каналом.
  3. Характеризуется энергосбережением. Во время работы утепленный дымоход забирает небольшое количество энергии, которая образуется в процессе сжигания топлива. За счет этого уменьшается расход топлива и энергии, которая расходуется на поддержание постоянного температурного режима в топке.
  4. Конструкция дымовых каналов становится более прочной.

Про трубы из нержавейки можно прочитать здесь.

Разновидности материалов

Материал для утепления дымоходной трубы отопительной системы частных домов выбирается исходя из типа дымовой трубы, места ее расположения, а также материала ее изготовления:

  • битый кирпич;
  • штукатурка;
  • минеральная вата;
  • деревянные щиты;
  • бетон;
  • металлические футляры.

Осуществляя утепление, следует строго соблюдать правила безопасности. Очень важно, чтобы утеплитель для дымохода был негорючим. Это обусловлено тем, что во время работы отопительного прибора температура утеплителя будет достигать до 100-150° C, а в участке вывода трубы через перекрытия она может быть еще выше.

Если работу по утеплению трубы будет производить один человек, то лучше отдать предпочтение более легкому и цельному материалу. Иначе в процессе утепления придется столкнуться с рядом трудностей, которые негативно скажутся на конечном результате.

Сейчас рассмотрим наиболее популярные способы утепления:

  1. Штукатурка используется для утепления дымоходов, выполненных из кирпича и камня. Раствором покрывается заранее подготовленная армированная поверхность.
  2. Для того, чтобы утеплить дымоход из кирпича, чаще всего используется битый кирпич. Материал засыпается в кожух, который фиксируется вокруг дымовой трубы. Минимальная дистанция от дымохода равна 60 мм. Бывают случаи, когда вместо битого кирпича применяется шлак.
  3. Утепление дымохода базальтовой ватой над кровлей. Такой материал пользуется большим спросом, производится он в виде матов/цилиндров с различным внутренним сечением. Материал обматывается возле дымовой трубы и крепится на стальные обжимные хомуты. Стоит материал недорого, а по качеству и эффективности занимает лидирующие позиции.

Огнеупорный утеплитель

В настоящее время в частных домах ключевым звеном отопительной системы является заводской котел, дымоход в котором выполняется из металла либо асбестоцемента.

Огнестойкий утеплитель для дымохода, сконструированного из асбоцемента, осуществляется покрытием наружной стороны трубы материалами с высокими показателями теплоизоляции. Участок, который находится выше межэтажного перекрытия, необходимо хорошо очистить от загрязнений, а затем уложить минеральную вату. После, всю конструкцию нужно поместить в стальной кожух.

Используя для утепления дымохода негорючий огнеупорный материал, не стоит забывать, что минимальная дистанция между внешней стенкой трубы, отвечающей за отвод газов и внутренней стенкой кожуха должна составлять 60 мм.

Чем утеплить дымоходную трубу на улице из кирпича?

Обычно кирпичные дымоходы устанавливаются в домах старой постройки, которые сооружены по типу классической архитектуры. Для утепления таких конструкций лучше всего использовать штукатурку.

Вам нужно покрыть трубу несколькими слоями раствора из шлаков и извести. Общая толщина слоя, который вы будете наносить, должен быть как минимум 40 мм. Причем важно, чтобы каждый новый слой был гуще предыдущего. Во время оштукатуривания дымохода хорошо промазываются все трещины. Все, что располагается выше крыши, нужно покрыть защитным слоем масляной краски. Так вы сможете не беспокоиться, что материал повредится под воздействием плохой погоды.

Если производить утепление для дымовой трубы подобным способом, то вы сможете сэкономить до ¼ вырабатываемой тепловой энергии.

Вторым ответом на вопрос, чем утеплить дымоход, является расположение их внутри коробов, которые устанавливаются вокруг последних. Вы можете применять асбоцементные плиты, дерево или листовой металл, из которых и делается сам короб. Сам утеплитель нужно уложить между внутренними стенками короба и дымоходом.

В качестве теплоизолирующих материалов могут выступать: сухая земля, битое стекло, кирпич, минеральная вата. Осуществляя утепление таким образом, вы сможете сэкономить половину вырабатываемой тепловой энергии.

Выполнить утепление подобным способом достаточно сложно, очень важно соблюсти все пропорции и технику выполнения. Поэтому лучше доверить работу специалистам.

Для того, чтобы утеплить дымоходную трубу, выполненную из металла, применяется материал, который по своей конструкции представляет собой пару труб с разными диаметрами, вмонтированными одна в другую.

На промежуток между трубами укладываются такие утеплители, как минеральная или бальзатовая вата. Важно выбрать верную толщину материала. Для той внутренней части трубы, которая проходит по чердачному помещению, толщина утепления должна составлять 50 мм, а для того участка, который находится выше кровли, — 70 мм.

Утепляя трубу таким способом, вы решите сразу две задачи: вы произведете утепление вытяжки до необходимого состояния, а также защитите конструкцию от случайного возгорания.

Базальтовая вата для дымоходных труб различного диаметра

Базальтовая вата для дымоходных труб

Как утеплить коаксиальный дымоход газового котла?

В зимний период времени многим владельцам частных домов приходится сталкиваться с проблемой, что коаксиальный дымоход замерзает. В таких ситуациях приходится искать способы утепления коаксиального дымохода.

Однако специалисты советуют прибегнуть к другому способу — уменьшению размеров дымохода. Если замерзает оголовка из-за того, что конденсат попадает в воздухозаборную трубу из трубы с продуктами горения, то длину внутренней трубы нужно подогнать под размер внешней.

А лучше всего установить две раздельные трубы и произвести их утепление, т.к. утепленная коаксиальная конструкция навряд ли спасет ситуацию.

Как видим, утепление дымохода не является такой уж сложной задачей. Нужно только правильно подобрать все материалы и соблюсти технологию работ.

как утеплить, какой утеплитель выбрать?

Очень часто проектирование отопления в частных домах требует обязательной теплоизоляции дымохода. Это очень важное дело, так как без адекватного утепления возможно повреждение труб за счет постоянного образования конденсата.

Конденсат образуется только по стороне прохода теплого воздуха. В первую очередь утеплять нужно теплую сторону трубы, контактирующую с холодным воздухом окружающей среды. Учитывая, что через дымоход проходит прогретый воздух, в качестве утеплителя нельзя использовать горючие или плавкие материалы.

Ниже подробнее разберемся, как, чем и где нужно утеплять.

Обязательно ли утеплять дымоход, и зачем это делается?

Никаких обязательных требований по изоляции дымового канала нет, это выбор каждого хозяина. Однако сделать это рекомендуется: изнутри труба подвергается негативному влиянию влаги (конденсата).

Далеко не вся влага, находящаяся в продуктах горения, выходит через трубу в окружающую среду. Некоторое ее количество задерживается на стенках дымохода, приводя к негативным последствиям (особенно это вредно для кирпичных дымоходов).

Помимо этого, труба изнашивается за счет выветривания строительных материалов и за счет воздействия продуктов горения. Все эти факторы, сложенные воедино, в итоге могут привести к ускорению износа канала.

Подтеки у не утепленного дымоходаПодтеки у не утепленного дымохода

Именно поэтому и нужно его утеплять. Однако утепление не гарантирует устранения всех негативных факторов и долговечности конструкции: оно просто продлевает срок ее эксплуатации.

Какие дымоходы требуют утепления?

В утеплении нуждаются дымоходы и для газовых, и для твердотопливных котлов. Единственное: не нужно теплоизолировать сэндвич-дымоход, так как он уже утепленный.

Утеплению подлежат трубы в бане, в частных коттеджах, на даче и на различных предприятиях.

Рекомендована теплоизоляция для следующих видов дымоотводов:

  • кирпичные;
  • из нержавеющей стали;
  • асбестовые и коаксиальные.

Больше всего в теплоизоляции нуждаются наружные дымоотводы. Внутренние (пролегающие в стене) утепляются реже. Следует побеспокоиться об утеплении дымоходов с проходом на холодном чердаке, а также с дымоотводами, тянущимися под крышей.

В первую очередь в изоляции нуждаются кирпичные каналы: они сильнее всего подвержены негативному воздействию влаги. Трубы из нержавейки в этом нуждаются меньше, но по возможности их тоже нужно утеплять.

Утепление дымохода своими руками (видео)

Какую именно часть необходимо утеплять?

Правильно будет теплоизолировать дымоотводную трубу в тех местах, где ее теплая поверхность контактирует с холодным воздухом окружающей среды. Такие условия имеются на холодном чердаке или при выводе трубы на кровлю.

Какой утеплитель выбрать для дымохода?

Чем именно изолировать канал – вопрос важный. Существует несколько видов теплоизоляционных материалов, и каждый имеет свои плюсы-минусы. Самое главное правило: использовать нужно жаростойкие негорючие материалы.

Применяющиеся для утепления дымоотводов материалы:

  1. Минеральная вата (базальтовая, стекловата). Применяется как в рулонах (которые обматываются вокруг трубы, могут применяться и с прямоугольными, и с круглыми каналами), так и в виде цилиндров (скорлупы, которая применяется только с круглыми каналами).
  2. Битый кирпич. Такой материал применяется нечасто, не очень удобен в работе, и не очень эффективен (по сравнению с минватой).
  3. Штукатурка. Подходит для кирпичных дымоходов. По сложности применения вариант сравнительно удобный, однако придется дожидаться, пока слой штукатурки высохнет. В плане эффективности уступает минвате.

Разрушение не утепленного дымоходаРазрушение не утепленного дымохода

И для самостоятельного утепления, и в работе профессиональных компаний – чаще всего применяют минераловатные изоляционные материалы.

Этапы утепления кирпичного дымохода

Утепление кирпичного дымохода обычно проводится либо с помощью оштукатуривания по сетке, либо с помощью минеральной ваты. Первый способ не имеет смысла рассматривать, так как он в большинстве случаев малоэффективен (по сравнению с минеральной ваты).

Используя минеральную вату, утепление нужно проводить по следующему алгоритму:

  1. Производим очистку поверхности от любых загрязнений или отложений, проверяем ее на наличие неровностей, и устраняем их при обнаружении. Поскольку минвата мягкая, в принципе она без проблем ляжет и на поверхность с неровностями, поэтому выравнивать шахту до идеально ровной не обязательно.
  2. Если утепляется дымоход, который уже эксплуатировался, его рекомендуется проверить снаружи и изнутри. Нужно удостовериться, что он не разгерметизирован, и не нуждается в ремонте.
  3. Минвата крепится на дымоход. Поскольку кирпичные дымоходы прямоугольные или квадратные, то для их изоляции используются рулоны. Они обматываются вокруг трубы, после чего закрепляются саморезами и/или проволокой.
  4. Поверх утеплителя крепится оцинковка, либо выполняется отделка любым другим способом, для защиты теплоизоляции.

Этапы утепления дымохода из нержавейки

Для начала нужно ознакомиться с двумя основными требованиями к теплоизоляции дымоотводов из нержавеющей стали:

  1. Если дымоотвод из нержавейки находится снаружи, то толщина изоляционного материала не должна превышать 100 мм.
  2. Для участков трубы, расположенных внутри, толщина изоляционного материала не должна превышать 40 мм.

Отличия не утепленного от утепленного дымоходаОтличия не утепленного от утепленного дымохода

Способ теплоизоляции с помощью минваты:

  1. Если это рулон, то он обматывается вокруг трубы (при необходимости в несколько слоев), и закрепляется с помощью проволоки или скоб.
  2. Если это цилиндр, то он крепится поверх трубы. Важный нюанс: подбирать скорлупу надо строго под наружный диаметр дымохода: не больше (чтобы она не болталась) и не меньше (иначе между половинками будет оставаться зазор). Между собой половинки скрепляются либо в пазы (если такое крепление предусмотрено производителем), либо на клей, либо проволокой.
  3. Поверх изоляции крепится оцинковка.

Этапы утепления асбестового дымоотвода

Рассмотрим способ не самый простой в выполнении, но и не самый сложный. Хороший вариант для частников, делающих утепление самостоятельно.

Этапы утепления:

  1. Из оцинковки изготавливаем два кожуха: один по наружному диаметру трубы, другой по наружному диаметру трубы + толщине утеплителя. Длина одного сегмента не должна превышать 150 см.
  2. Фиксируем первый слой кожуха (прямо на трубу).
  3. Оборачиваем трубу утеплителем (или используем скорлупу).
  4. Поверх теплоизоляции крепим второй (наружный) слой оцинковки.
  5. Следите за тем, чтобы элементы кожуха плотно стыковались друг с другом.

Правильно проведенная теплоизоляция минимизирует вред продуктов сгорания и конденсата, существенно увеличив срок эксплуатации дымовой трубы.

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин. Просмотров 4.7k. Обновлено

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Утепление вытяжной трубы газового котлаУтепление вытяжной трубы газового котла

Рис 1. Внешний вид дымоотводящих систем

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

  • Газоход – узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
  • Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
  • Ревизия – элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
  • Дефлектор (оголовок, зонт) – защищает вытяжную трубу газового котла от проникновения внешних осадков.
  • Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Конструкция дымоходаКонструкция дымохода

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Обвязка котлаОбвязка котла

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

  • Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
  • Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
  • Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
  • Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
  • Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
  • Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
  • Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков – его можно устроить в построенном доме с минимальным количеством демонтажных операций.
  • Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Дымоход из нержавейкиДымоход из нержавейки

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент – поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 – 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

  • Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
  • Длительный срок эксплуатации.
  • Устойчивость к механическим нагрузкам, кроме ударных.
  • Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
  • Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
  • Значительный вес, осложняющий проведение монтажных работ.
  • Более низкая тяга по сравнению с металлическими конструкциями.
  • Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
  • Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Асбестовый дымоходАсбестовый дымоход

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

  • Трубные элементы производят из гладкостенной керамики – это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
  • Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
  • Керамика не подвержена воздействию влаги и не напитывает воду.
  • Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
  • Высокая теплопроводность материала способствует его быстрому прогреванию – это увеличивает тягу и повышает коэффициент полезного действия всей системы.
  • Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
  • К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
  • При монтаже керамические дымопроводы имеют наиболее эстетичный вид – обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Керамический дымоходКерамический дымоход

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

  • Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
  • В коаксиальных видах решена проблема конденсата – благодаря специальной конструкции он не накапливается на внутренних стенках.
  • Выводная труба может располагаться в любой плоскости и иметь малую длину.
  • Устройство имеет высокий коэффициент полезного действия и пожаробезопасно – выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Коаксиальный дымоходКоаксиальный дымоход

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы – соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

  • Тяга в котле напрямую зависит от температуры стенок отводного канала – чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
  • При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве – это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
  • Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
  • Использование материалов для утепления снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

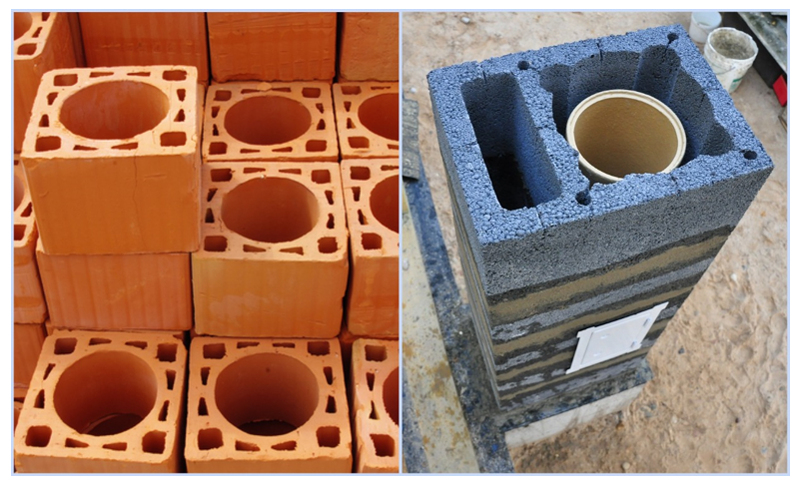

Кирпич для дымоходаКирпич для дымохода

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Теплоизоляторы для дымоходаТеплоизоляторы для дымохода

Рис. 9 Популярные теплоизоляторы (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность – это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Таблица тепловой проводимости изоляторовТаблица тепловой проводимости изоляторов

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать – материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Утепление стальной трубы котлаУтепление стальной трубы котла

Рис 11 Утепление стальной трубы газового котла стекловатой

Утепление металлических дымоходных труб

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Монтаж базальтового теплоизолятораМонтаж базальтового теплоизолятора

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.



Монтаж теплоизолятораМонтаж теплоизолятора

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Как утеплить дымоход своими руками + видео

Если вы живете в частном доме или на даче с автономным отоплением, вам необходимо знать, как утеплить дымоход. Причина проста – не утепленная дымоходная труба быстрее разрушается в морозы, теряет свои свойства (пропадает хорошая тяга из-за того, что температура выходных газов уменьшается).

Утепленный дымоход позволяет использовать более низкотемпературные системы отопления, такие как газовый или пиролизный котел. Раньше не было необходимости проводить утепление дымохода снаружи по причине того, что использовалась дровяная печь. Температура выходных газов в ней может достигать 600 градусов. Поэтому дымоходная труба хорошо прогревалась, и на ней в принципе не мог скопиться конденсат.

Если для выполнения кладки камина, печи или установки и подключения котла лучше привлекать специалистов, то утепление дымохода своими руками – вполне посильная задача для каждого домовладельца. Для того чтобы начать это делать, важно понять физику процессов, которые приводят к разрушению. Это поможет выбрать правильный подход в вашем конкретном случае.

Почему дымоход нужно утеплять

Нужно ли утеплять дымоход? Однозначно! Зачем утеплять дымоход? Причина – смещение точки росы в не утепленном дымоходе. Точка росы, как вы знаете, это место, где конденсируется влага (это если сказать совсем просто). Если она находится за пределами трубы, это идеальный случай.

точка росы в дымоходе

Как мы упомянули ранее, чем больше температура выходных газов, тем выше за пределами трубы будет находиться точка росы. Но сегодня все реже используются дровяные печи. В основном температура выходных газов находится в пределах 200 градусов. Тогда точка конденсирования влаги опускается внутрь. Чтобы ее поднять, необходимо провести утепление кирпичного дымохода.

конденсат в дымоходе

разрушенный дымоходКогда труба не утеплена, точка росы смещается внутрь, ближе к крыше. Влага конденсируется на внутренних стенках и впитывается в них (если дымоход из кирпича). Влага при морозе начинает расширяться и разрушает его изнутри.  На эту влагу оседает сажа. Являясь хорошим сорбентом, она начинает собирать на себя продукты горения, которые включают в себя кислоты – серную, угольную, азотную. Такой состав разрушает даже железные трубы.

Утепленная труба снижает необходимость постоянной чистки. Сажа не скапливается внутри, хорошо прогорая. Дымоход быстро прогревается и тяга становиться постоянной и хорошей.

дымоход снаружи домаЕсли у вас дымоход пристроен с внешней стороны дома, он особенно нуждается в утеплении. Скорее всего, вы замечали, что он долго прогревается и быстро забивается. Это происходит как раз по причине того, что он недостаточно теплоизолирован. Особенно если вы используете низкотемпературные обогревательные системы.

Дымоходы из нержавеющей стали тоже нуждаются в качественной теплоизоляции, потому что могут испортиться от продуктов горения, а также значительно понижают температуру выходных газов.

Совет от печника: Если дымоход находится в зоне до 1,5 м от конька крыши, его высота на крыше должна быть выше конька минимум на 0,5 метра. Иначе будет появляться обратная тяга, и эффективность будет падать. Если находится на 3 метра от центра крыши, тогда уровень дымоходной трубы может совпадать с уровнем конька.

расположение дымохода над крышей

Процесс утепления

Прежде чем приступить непосредственно к процессу утепления, важно выделить один ключевой принцип:

Проводя утепление дымовой трубы нужно использовать дышащие теплоизоляционные материалы, чтобы влага отводилась через них. Если это сделать невозможно, необходимо оставить зазор для вентиляции.

Более подробно о выборе конкретного материала для утепления дымохода из кирпича, и любого другого материала, описано в статье про то, чем и как утеплять кирпичный дымоход.

Мы заострим свое внимание на двух методах утепления – использование минеральной ваты и нержавеющих труб с эффективным утеплителем по периметру. Рассматриваться будет теплоизоляция дымовой трубы из кирпича – как самую распространенную на территории России. Какой выбрать утеплитель?

Минеральная вата

При утеплении минватой мы рекомендуем остановить свой выбор на базальтовой вате повышенной плотности. Хотя она дороже обычной стекловаты, но расхода не так уж и много.

Базальтовая вата подходит для дымохода и имеет некоторые преимущества по сравнению со стекловатой:

  • Более высокая температура возгорания;
  • Плотная структура;
  • Высокая паропроницаемость.

Итак, с выбором определились. Теперь необходимо произвести подготовку.

Помните: теплоизоляция дымохода не продлит ему срок службы, если его предварительно не восстановить в надлежащее состояние – почистить, заменить разрушенные элементы.

Если у вас он сильно поврежден, необходимо в первую очередь заменить разрушенные кирпичи. Следующим моментом будет его чистка. Почему это важно? На этот вопрос ответит теория.

Когда мы произведем теплоизоляцию, дымоход будет быстрее прогреваться, температура выходных газов поднимется. При этом сажа, оставшаяся внутри, начнет интенсивно выгорать. Это приведет к повышенной задымленности, увеличению температуры и другим негативным последствиям.

Третьим шагом будет выравнивание внешней поверхности штукатуркой (в том случае, если ранее не использовался облицовочный кирпич). Зачем? Чтобы между утеплителем и поверхностью было одинаковое расстояние и она прогревалась равномерно. При этом нужно использовать «дышащий»  материал, например, цементный раствор.

Далее необходимо закрепить металлический профиль на подвесы по периметру. Подобно тому, как это делается перед зашиванием стены гипсокартоном. Расстояние между профилями должно быть не более 600мм.

После этого укладывается каменная вата. Важно, чтобы она была уложена максимально плотно и без зазоров, чтобы не было мостиков холода. Ее можно дополнительно закрепить дюбель-грибками.

утепелниеснаружи ватой дымохода

Учитывая то, что минеральная вата хорошо проводит пар, а значит и влагу, ее необходимо защитить гидроизоляционной мембраной снаружи. Это важно сделать, иначе вата будет увлажняться и терять свои теплоизоляционные свойства.

труба на чердакеСледующий этап – внешняя отделка. Как правило, для этого используют профилированное железо – профлист. Оно монтируется на установленный металлопрофиль. Профлист защищает утеплитель от порывов ветра, но в то же время минимальный вентзазор в 25мм позволяет выводить влагу, которая попадает в утеплитель изнутри.

При этом также важно закрепить утепляющий слой на чердаке. Это также защитит их от остывания. При этом можно просто обвязать их слоем базальтовой ваты. Чердачная часть не нуждается в наружней защите от ветра. Достаточно просто закрепить на нем теплоизоляционные маты из каменной ваты.

Труба из асбеста или металла

Как утеплять трубу дымохода своими руками? Утепление асбестовой трубы и дымохода из нержавейки. Её тоже можно утеплить снаружи. Для этого необязательно делать кирпичную обвязку и потом утеплять. Есть 2 варианта. Такой же подход можно применять, если вам нужно утеплить железную трубу.

Чем утеплить дымоходную трубу:

  1. Приобрести рассыпной базальтовый утеплитель. Установить на трубу кожух из оцинкованного железа так, чтобы его внешний диаметр был больше диаметра дымохода минимум на 50мм. В этот промежуток затрамбовать базальтовую вату. Также продаются специальные окожушки (кожухи для труб) сделанные под стандартные диаметры.утепление дымохода базальтовой ватой своими руками
  2. Купить уже готовые теплоизоляционные цилиндры (сэндвич) по размеру трубы и закрепить на ней. Более подробно о них можете посмотреть в видео ниже.

Важно: использование асбестового дымохода запрещено там, где используется высокотемпературная система отопления. Разрешенная температура выходных газов – 300 градусов.

Технология Фуранфлекс

Эта технология применяется для существующих кирпичных дымоходов, чтобы не дать конденсату впитываться в сам кирпич.

фуранфлекс

Как происходит теплоизоляция дымовых труб по технологии FuranFlex? Говоря просто, Фуранфлекс – это труба из полимерного материала, которая вставляется в газоотводный канал, раздувается при помощи пара под высоким давлением и принимает форму канала. Через время, данный материал застывает и получается труба в трубе. При этом внизу устанавливается специальный тройник из нержавеющей стали, в котором есть канал для отвода конденсата.

Ее разумно использовать тогда, когда нет возможности утеплить кирпичный дымоход снаружи. Также она улучшает тяговые характеристики.

Преимущества технологии Фуранфлекс:

  • Гладкие стенки собирают меньше сажи;
  • Герметичность;
  • Дает высокое сопротивление коррозии со стороны кислот в выходных газах;

Применяется для низкотемпературных обогревательных контуров (до 250 градусов), например для того чтобы утеплить дымоход газового котла.

как уложен фуранфлексПеред процессом необходимо прочистить канал и восстановить внешнюю часть дымохода. Для монтажа требуется специальное оборудование – парогенератор. Так что эту процедуру вряд ли стоит проводить самому.

Процесс утепления Фуранфлексом достаточно прост:

  1. В канал вставляется полимерная труба Фуранфлекс.
  2. Сверху одевается адаптер для удаления пара.
  3. Снизу подключается парогенератор, и нагнетается пар для полимеризации материала.
  4. Отрезаются остатки трубы.

Подводим итог

Итак, мы узнали как утеплять дымоход своими руками.  Проведенная теплоизоляция значительно продлевает срок. Увеличивается тяга, уменьшается количество конденсата, а значит – уменьшается количество сажи, оседающей на стенках.

Если вам нужно удлинить дымоход (например, при замене крыши) доверяйте это только профессионалам. В противном случае можно получить то, что вы можете увидеть на видео.

Поэтому, обязательно проводите утепление кирпичной трубы, чтобы зимой не было проблем с отоплением дома.

В конце обязательно посмотрите видео, в котором известный блоггер-строитель Андрей Терехов объясняет принципы и методы того, как утеплить трубу дымохода своими руками.

Как изолировать дымоход


О теплоизоляции дымохода

Вам нужна изоляция дымохода? Изоляция системы облицовки дымохода всегда является хорошей идеей и в большинстве областей, требуемых местным законодательством. Изоляция дымохода позволяет дымоходу нагреваться быстрее и до более высокой температуры. Это не только увеличит тягу в дымоходе, но и будет потрачено меньше топлива, а внутри дымохода будет накапливаться меньше креозота.Три очень веских причины, по которым мы говорим: «Да, вам нужна изоляция дымохода!»

What you need


Step 1

После того, как облицовка дымохода будет отрезана до нужной длины и выложена прямо, раскатайте изоляционный слой толщиной 1/2 дюйма и обрежьте его по длине. Изоляция должна быть примерно на 1 фут короче, чем облицовка. Снимите и выбросьте защитная бумага от изоляции.

What you need


Шаг 2

Следующее, что вам нужно сделать, это установить лайнер на изоляцию и начать оборачивать лайнер вокруг утеплителя.Мы рекомендуем использовать небольшие кусочки алюминиевой ленты, чтобы удерживать изоляцию на месте, пока вы оборачиваете лайнер. После того, как вы обернули лайнер, нанесите алюминиевую ленту по всей длине изоляционного шва. Будьте осторожны, натягивая изоляцию на подкладку, чтобы предотвратить ее разрыв. Если вы все-таки порваете изоляцию, примените дополнительный кусок алюминиевой ленты, чтобы закрепить разрыв.

What you need


Шаг 3

Теперь, когда вы обернули изоляцию и постучали по ней, вы можете применить ProMesh.Он предназначен для удержания изоляции на месте, а также для защиты изоляции от разрывов во время изоляции. Проще всего это сделать с помощью другого человека. Возьмите один конец сетки, откройте его и наденьте на изолирующую подкладку. Аккуратно натяните сетку по всей длине лайнера. Мы рекомендуем загнуть все острые края или наклеить клейкую ленту на обрезанный конец подкладки. Это предотвратит зацепление сетки за острые края и упростит нанесение сетки.

What you need


Step 4

После того, как вы натянули сетку по всей длине лайнера, вам нужно будет натянуть сетку как можно сильнее. Потяните за сетку, чтобы она лучше оставалась на месте. Как только сетка будет плотно натянута, разрежьте сетку до нужной длины.

What you need


Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить изоляцию лайнера как профессионал. Обязательно посетите наш Центр обучения дымоходам, чтобы узнать больше о том, как смотреть видео и статьи о вкладышах для дымоходов.

,

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Беседа у камина о дымоходах для архитекторов и строителей

Джон Галланд

Если вы проектируете или строите дома, мне нужно серьезно поговорить с вами о дымоходах. Я знаю, что дымоходы — едва ли самый гламурный аспект строительного бизнеса, и, возможно, ваши глаза тускнеют, когда возникает тема, но я здесь, чтобы предложить другой взгляд на дымоходы, о котором вы, вероятно, не слышали раньше.Итак, уважая ваш плотный график и отсутствие интереса к дымоходам, вот вам суть: дымоходы принадлежат домам.

Факты без сомнения демонстрируют, что каменные дымоходы, построенные по бокам домов так, чтобы виден их профиль, или металлические дымоходы, заключенные в обрамляющие рамы, даже если они могут выглядеть хорошо, совсем не работают.

На самом деле, я полагаю, что дымоход, свисающий с краю дома, как запоздалая мысль, является мерзостью с функциональной и эстетической точки зрения.

Дымоходы относятся к домам. Я серьезно.

Но когда я оглядываюсь вокруг, становится очевидным, что большинство домов возрастом менее 50 лет были спроектированы и построены людьми, которые не разделяют моих взглядов. Снаружи буйствуют дымоходы. Они повсюду, их полчища в застройках, а по парам застряли на больших таможнях. Это не классическая вещь — городские богатые и сельские бедняки, похоже, в наши дни выходят за пределы дымоходов.

Еще я заметил, что многие люди жалуются на то, что их камины и дровяные печи суетливы и их трудно зажечь, не заполнив комнату дымом.И они жалуются, потому что, когда им не пользуются, двери и очаг остаются холодными. Если в ваших домах есть камины, вы наверняка слышали жалобы. Эй, ты мог бы быть одним из жалобщиков.

Я знаю, о чем вы думаете. Вы думаете, я собираюсь установить связь между наружными дымоходами и раздражающими каминами. Что ж, связь есть, и я могу это доказать, если вы позволите мне объяснить.

И это не только камины — дровяные печи страдают теми же проблемами при подключении к наружным дымоходам.Хотя в масляных печах есть вентиляторы, которые закачивают выхлопные газы в дымоход, их внешние дымоходы пропускают много холодного воздуха в подвалы между циклами розжига. Обычные газовые печи и водонагреватели славятся тем, что выхлопные газы, а также холодный воздух из дымохода попадают в подвалы. Общей чертой всех этих неполадок является внешний дымоход.

Обычно я говорю о каминах, потому что они вызывают больше всего жалоб. Людям наплевать, что делает их газовая печь, если только хроническая обратная тяга не приводит к отравлению угарным газом.Но когда самец этого вида думает о романтике или, что еще более серьезно, он собирается продемонстрировать соседям свои превосходные навыки разжигания огня, и комната сразу наполняется дымом, воздух может быть синим от дыма. В любом случае, наука одинакова для всего оборудования для сжигания с дымоходом, и наука говорит, что вставляйте дымоход внутрь.

Вы думаете, что я задерживаюсь. Хорошо, вот доказательство. Дымоход представляет собой по существу вертикальную конструкцию, ограничивающую пространство, полное воздуха и / или выхлопных газов.Во время работы содержимое дымохода теплее, чем наружный воздух. Благодаря своей плавучести теплый воздух и / или выхлопные газы поднимаются вверх, создавая желаемый восходящий поток в дымоходе. Поток и вызывающая его сила называются сквозняком.

Дымоходы предназначены для удаления воздуха и / или выхлопных газов наружу. Когда наружный воздух попадает в дом через дымоход — это не тривиальное дело. Бэкдрафтинг, как его называют знающие люди, примерно похож на падение крыльев с AirBus.Это как раз противоположное желаемому поведению. Это катастрофическое событие в жизни дымохода.

Большинство строителей и, возможно, даже некоторые архитекторы, работающие в умеренно-холодном климате, слышали о принципе «дом как система», который предполагает, что дом функционирует как система, а не как ряд не связанных между собой частей, и что его различные компоненты системы, особенно те, которые движутся или содержат воздух, ведут себя интерактивно — можно сказать, что они влияют друг на друга. Вы, наверное, уже это знали.

И это: Когда на улице холодно, теплый воздух внутри заставляет дом действовать как дымоход. Теплый воздух в доме хочет подниматься, потому что он менее плотный и более подвижный, чем холодный воздух снаружи. Итак, когда на улице холодно, высокое давление воздуха в доме положительное, немного выше атмосферного давления снаружи. А давление воздуха в доме низкое — отрицательное, немного ниже атмосферного. Это явление называется стек-эффектом. Где-то между высоким давлением в доме и низким давлением в доме находится зона нейтрального давления, которую довольно ловко называют плоскостью нейтрального давления.

Теперь, когда у нас есть все необходимые ингредиенты, мы построим по-настоящему ужасный камин, чтобы исследовать явление обратной тяги. Этот конкретный дом мы построим из кирпичей, хотя с таким же успехом это может быть заводской камин и металлический дымоход, заключенный в рамку или загон.

Камин находится на первом этаже двухэтажного дома. Первое, что мы решаем, это сделать так, чтобы задняя часть камина и его дымоход выходили из кирпичной фанерованной стены дома.Выступ широкий внизу и сужается над камином к очертанию дымохода по мере подъема кирпичной кладки. Вам не кажется, что это красивый архитектурный элемент, добавляющий интереса к пустой стене? Как правило, в этом типе строительства стены комнат наверху имеют изоляцию между дымоходным кирпичом и гипсокартоном.

На улице 0 ° C или 32 ° F, а печь в подвале поддерживает в доме комфортную температуру 21 ° C или 72 ° F. В камине нет огня, и его не было уже несколько дней.Пара, купившая дом, сидит в гостиной у камина, и она отмечает, что у нее холодные лодыжки. Он тянется к ковру и проверяет, что там прохладно. Они прослеживают его до камина и начинают жаловаться на придурка, который построил дом, или каменщика, или кого бы то ни было, им комфортно винить.

Давайте просто остановимся и подведем итоги. Дымоход кирпичный с облицовкой из глиняной плитки, без теплоизоляции. На большей части его длины имеется изоляционный барьер, предотвращающий попадание тепла дымоходом из дома.Дымоход отдает тепло наружу, и по мере того, как средняя температура воздуха в дымоходе падает, тяга уменьшается, и восходящий поток в дымоходе становится менее стабильным.

Между тем, в доме сверху вниз стабильная температура, которая выше, чем средняя температура в дымоходе теперь, когда он остыл. Низкое отрицательное давление в доме из-за эффекта дымовой трубы сильнее, чем тяга, возникающая в дымоходе и обратных тягах дымохода. Помните AirBus? Супруги, купившие дом, страдают синдромом холодного очага, и их возмущает то, что холодный наружный воздух хлестает из дымохода в очаг в зону низкого давления, вызванную эффектом дымовой трубы в доме.

Синдром холодного очага возникает, когда дом лучше дымохода, чем дымоход. Вы можете подумать, что это банальное высказывание, и на самом деле именно поэтому оно мне так нравится — и тот факт, что оно правдиво и точно во всех смыслах. Дом лучше работает как дымоход, потому что воздух внутри него остается теплым, плавучим и хочет подниматься вверх, в отличие от воздуха в наружном дымоходе, который отдает тепло на улицу.

Следует также отметить, что такая холодная обратная тяга довольно стабильна.Как только воздух начинает течь вниз, дымоход действительно быстро остывает. Вот почему, когда вы разжигаете огонь в камине, созданном на заднем плане, есть большая вероятность, что лицо будет покрыто дымом.

Хотя в нашем примере используется кирпичный камин, обратите внимание, что заводской камин, задняя сторона которого свисает со стороны дома в непрочной рамке, с такой же вероятностью, как и холодный воздух, запахи и дым, попадет в комнату. кладка камина тыльной стороной наружу. Распространенной причиной их неудач является их внешнее местонахождение.Принесите те же системы внутрь, и они будут работать нормально.

Вот суровая реальность: когда вы объединяете наружный дымоход с установкой прибора ниже плоскости нейтрального давления в доме, система будет страдать от синдрома холодного очага в холодную погоду. Период. Результат такой же гарантированный для печей и водонагревателей, только это не синдром холодного очага, а холодный подвал.

Так вот, я не знаю как вы, но я нахожу это поразительным. Во многих районах Северной Америки большинство дымовых труб выходит за пределы оболочки здания, за пределы отапливаемого помещения.И я только что показал, что если вы сделаете это, прибор, установленный внизу в доме, выйдет из строя, когда на улице холодно. Вам не кажется, что мы должны были поговорить об этом раньше? Вам не кажется, что кто-то должен был что-то сказать?

В последнее время модно говорить о домах, которые настолько тесны, что печь или камин — или что-то еще — «не может получить достаточно воздуха». Между тем дымоход не охлаждается, с самого начала искалеченный своим расположением. Заявление о нехватке воздуха — это по большей части ерунда.Немногие дома настолько герметичны, что здоровый дымоход не может втягивать достаточно воздуха для работы отопительного прибора. Другое дело — открытые камины, у которых большой аппетит к домашнему воздуху.

Давайте проясним — возьмите тот же дымоход и переместите его внутрь оболочки дома, на теплую сторону утеплителя, и он преобразится. Он будет делать сквозняк, много и быстро, как растопка. Этот дымоход всегда будет работать лучше, чем дом, и даже когда огонь не горит, он будет аккуратно вытягивать воздух при каждой утечке в камине.Когда вы открываете дверь, чтобы зажечь огонь, воздух из комнаты устремляется внутрь и вверх по дымоходу. Когда вы разжигаете огонь, дым сразу поднимается в дымоход, и очень скоро у вас будет горячий яркий огонь. Вы с удовлетворением скажете, что это прекрасный дымоход.

Если вы поработаете над этим, вы можете преодолеть даже хороший (читайте внутри) дымоход, например, включив большую вытяжную систему, такую ​​как одна из тех вытяжек кухонной плиты с нисходящим потоком для приготовления барбекю в помещении. Некоторые из этих присосок достаточно мощны, чтобы заставить ваши уши хлопать или, по крайней мере, вытягивать дымоход камина.Вот мой совет людям с дымоходами: барбекю на улице. Тебе не обязательно нравиться мой совет.

Если вы не можете обойтись без чудовищной вытяжки на кухне, вы можете нанять инженера и разработать и установить такую ​​же монструозную систему наддува с принудительной подачей воздуха, которая блокируется и включается при включении вытяжного вентилятора.

Есть строители, которые говорят мне, что не откажутся от дорогостоящего места на полу, которое занимал бы камин, если бы он не свешивался в погоню со стороны дома.Я говорю им: хорошо, а затем начинаю строить погони, которые действительно находятся внутри оболочки здания, как часть отапливаемого пространства. Протяните изолирующий желоб к верхней части ограждающей конструкции дома, плотно закройте его и не изолируйте желоб от дома изоляцией. Конечно, это будет суетливая и дорогостоящая работа с деталями, которую нужно выполнять должным образом. Но если вы считаете себя качественным строителем, вы обманываете себя, делая меньше. Вы можете действовать по моему совету или выслушивать жалобы. Выбери один.

И последнее, я бы предпочел, чтобы вы не стреляли в посыльного.Я только что дал вам краткий урок физики о том, как гравитация и температура влияют на воздушный поток. Вы узнали, что дымоходы нужны внутри домов. А теперь перестань бороться с этим и перестань жаловаться. Начните вставлять дымоходы внутрь. Для этого вы станете лучшим и более успешным строителем.

JG

.

Как измерить заглушку дымохода | Руководства по дому

Дымоход — это круглая труба, расположенная на крыше дома и соединенная с дымоходом камина. Дымоход, позволяющий воздуху проходить через дымоход в камин, что необходимо для постоянного горения огня. Заглушки дымохода, также называемые заглушками для дымоходов, защищают от гнездовых животных, таких как птицы и белки, и предотвращают попадание дождевой воды и снега в дымоход. Заглушки для одинарных дымоходов и для нескольких дымоходов, закрывающие два или более дымохода, могут быть из терракоты, меди или нержавеющей стали.

Трубы одинарного дымохода

Измерьте высоту дымохода от верха дымохода, называемого венцом дымохода, до верха дымохода. Дымоходы, расположенные на 1 дюйм выше вершины дымохода, используют внутренний или вставной дымоход. Дымоходы высотой более 1 дюйма нуждаются в крышке дымохода, которая сидит на внешней стороне дымохода и закреплена на месте болтами или зажимом.

Измерьте внутренний диаметр дымохода от края до края с помощью рулетки.

Измерьте наружный диаметр дымохода от внешнего края до внешнего края с помощью рулетки.

Выберите заглушку дымохода, размер которой аналогичен внутреннему диаметру дымовой трубы или близок к нему, если дымовая труба находится на 1 дюйм или меньше над сводом дымохода или если это дымоход с двойной стенкой, также называется двустенным дымоходом с воздушным охлаждением. Двустенные трубы состоят из двух труб, при этом труба меньшего размера находится внутри трубы большего размера. Для дымоходных труб с двойными стенками найдите также заглушку дымохода с нижней манжетой, диаметр которой совпадает с наружным диаметром дымовой трубы.

Выберите заглушку дымохода, которая подходит по внешнему периметру дымовой трубы с диаметром, аналогичным измеренному внешнему диаметру дымоходных труб, которые находятся более чем на 1 дюйм над краем дымохода.

Несколько дымоходов

Измерьте ширину и длину всех дымоходов.

Измерьте высоту самого высокого дымохода.

Измерьте длину и ширину верха или венца дымохода.

Выберите заглушку дымохода, которая надевается на верх дымохода и обеспечивает зазор 5 дюймов между верхом дымовой трубы и крышей заглушки дымохода.Это позволит воздуху стекать в дымоход и должным образом выводить дым от огня.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
