Отопление в двухэтажном доме может быть как однотрубным, так и двухтрубным. Если сравнивать оба вида разводки, то можно сказать, что монтаж однотрубной системы отопления обойдется дешевле, так как для него потребуется меньше материалов. Но при этом она не позволит добиться в доме такого уровня комфорта, как двухтрубная система. Кроме того, двухтрубная система отопления двухэтажного дома обладает и другими достоинствами. Например, она более экономична при эксплуатации, так как дает возможность регулировать температуру воздуха в помещениях. Таким образом, те деньги, которые придется переплатить за материалы и монтаж двухтрубной системы отопления, в дальнейшем быстро вернутся в виде более низких платежей за использованный теплоноситель. А если учесть, что цены на теплоноситель постоянно растут, можно понять, почему двухтрубная система отопления пользуется все большим спросом у потребителей.

Двухтрубное отопление двухэтажного дома. Схемы устройства

схема разводки отопления двухэтажного дома — с естественной циркуляцией

Когда монтируется двухтрубная система отопления двухэтажного дома, как правило, используется одна из двух наиболее распространенных схем.

Схема с распределителем

Эта схема получила название лучевой, так как в ней от распределителя (коллектора) к каждому прибору в системе отопления подача теплоносителя и его обратный ход монтируется индивидуально. При применении этой схемы все трубы, по которым передвигается теплоноситель, монтируются в пол, радиаторы к ним могут подсоединяться как со стен, так и с пола.

Лучевая схема имеет целый ряд неоспоримых достоинств:

  • прежде всего, она позволяет сделать систему отопления максимально «спрятанной», так как труб вообще не видно.
  • эта схема позволяет максимально эффективно регулировать всю систему отопления
  • с ее помощью можно устанавливать индивидуальный температурный режим для каждого помещения в доме
  • она дает возможность контролировать подачу теплоносителя с распределителя
  • с точки зрения гидравлики системы, она дает возможность уравновесить все ее составляющие.

Имеются у этой схемы и свои отрицательные моменты:

  • она достаточно сложна в монтаже
  • для ее монтажа требуется много материалов
  • температура теплоносителя не может превышать 70 градусов, так как трубы смонтированы под напольным покрытием, которое может повредиться, если температура будет выше.

Последовательная схема подачи и обратки теплоносителя

Эта схема получила большее распространение, благодаря тому, что для ее выполнения требуется гораздо меньше материалов и усилий. Трубы здесь могут монтироваться не только под полом, но и по стенам, и под радиаторами или плинтусами.

В этой схеме подача теплоносителя производится к каждому прибору отопления (радиатору) последовательно. То же самое касается и обратки. Состоит такая двухтрубная система отопления двухэтажного дома из одной или нескольких отопительных петель, проходящих через все помещения.

Применение этой схемы так же позволяет устанавливать в каждом помещении индивидуальную температуру воздуха – для этого достаточно смонтировать терморегулятор на каждый радиатор.

Установка расширительного бака

При монтаже двухтрубной системы отопления в двухэтажном доме одним из часто задаваемых вопросов стал вопрос о месторасположении расширительного бака. Считается, что лучшим местом для него является чердак дома. Но, как показывает практика, расстояние от котла отопления до самой верхней точки магистрали в двухэтажном доме позволяет теплоносителю вполне свободно циркулировать по системе. Поэтому расширительный бак вовсе не обязательно поднимать на чердак – он может быть установлен и на втором этаже. Трубу подачи при этом можно с одинаковым успехом проложить как под потолком, так и под подоконниками.

Установка насоса

Двухтрубная система с естественной циркуляцией теплоносителя имеет и один довольно значимый недостаток – разогрев системы до комфортной температуры производится достаточно долго. Для того чтобы справится с этим недостатком, в системе можно дополнительно установить байпас с циркуляционным насосом.

Такое устройство системы отопления позволит не только прогреть весь дом гораздо быстрее, но и даст возможность сделать движение теплоносителя по системе более равномерным, а следовательно, и более эффективным. Кроме того, установка циркуляционного насоса дает возможность установить в доме теплые полы и включить в систему полотенцесушители, которые могут быть расположены как на первом, так и на втором этаже дома.

Вообще, двухтрубная система отопления считается не только наиболее эффективным, но и наиболее долговечным способом обогреть двухэтажный частный дом. Правильный монтаж двухтрубной системы отопления позволяет учитывать как особенности каждого помещения в доме, так и температурные пристрастия тех людей, которые в этих помещениях проживают. А задуматься над схемой монтажа системы отопления надо еще перед началом строительства – это поможет избежать лишних трат, так как некоторые нюансы системы отопления можно учесть еще в процессе возведения дома.

Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.


Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

  • Независимость от подачи электроэнергии
  • Надежность
  • Простоту эксплуатации
  • Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

  • Сложность монтажа и необходимость прокладки труб с обязательным уклоном
  • Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
  • Низкая эффективность
  • Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
  • Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
  • Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
  • По этой же причине нельзя использовать антифриз
  • Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

  • Однотрубную
  • Двухтрубную
  • Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

  • Однотрубная система отопления относительно проста в монтаже
  • Ее использование обеспечивает эффективную теплоотдачу
  • Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится.  Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

  • Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
  • Можно подключить теплый пол
  • Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
  • Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.



Двухтрубная система отопления частного дома

Проектирование принципиальной и рабочей схемы, монтаж трубопроводов и рабочего оснащения, требуют профессионального подхода, привлечения проверенных специалистов, имеющих опыт в конструировании систем отопления различной сложности.

Двухтрубная компоновочная схема отопления двухэтажного дома считается наиболее популярной и широко востребованной, так как совмещает в себе высокую функциональность, надежность и небольшую стоимость на каждом из этапов создания. Компания ИнноваСтрой, осуществляя строительство частных домов на протяжении многих лет, вывела процесс разработки и установки описываемого вида отопительных систем на наивысший уровень – с учетом собственного практического опыта, рекомендаций и требований ГОСТов и СНиПов. При разработке используются современные компьютерные программы, задействуются экономичные котлы и прочее оборудование, создается прочная система, способная работать в любых условиях, при различных форс-мажорных ситуациях.

Двухтрубная схема отопления двухэтажного дома: принцип работы

Основа конструкции заключается в том, что для обеспечения надлежащего уровня отопления в коттедже, используются разные, зачастую полностью изолированные, магистрали для подачи теплоносителя и для его отвода. Данная схема выгодна в том плане, что она сокращает время наполнения труб и батарей горячими жидкостями, к примеру, а все потребители получают одинаковый объем тепла при стандартной температуре. Это ускоряет прогреваемость помещений, снижает теплопотери при транспортировке по трубам, повышает энергоэффективность.

Двухтрубная схема системы отопления двухэтажного дома имеет свои особенности, которые полностью характеризуют ее принцип работы:

  1. котел устанавливается в отдельном помещении, специально спроектированном таким образом, чтобы расстояние до самого дальнего потребителя было как можно меньшим. При этом можно использовать любой тип нагревателей, работающих на разных энергоресурсах – дрова, пеллеты, газ, электричество, жидкое и твердое топливо;
  2. циркуляционный насос – обязательная часть системы, обеспечивающая равномерную подачу теплоносителя по трубам на двух уровнях дома. К сожалению, естественная циркуляция внутри отопительной системы при многоэтажной конструкции практически невозможна, а потому намного дешевле и проще устанавливать насос для принудительной перекачки нагретой жидкости по всем трубам;
  3. подводящая магистраль – в зависимости от типа – последовательное или параллельное подключение – трубы поставляют теплоноситель во все радиаторы, батареи, к системе теплого пола, равномерно. Так обеспечивается скорость прогревания помещений, так как сокращается круг подачи теплоносителя;
  4. отводящая магистраль – также подсоединена к каждому потребителю и отводит остывшую жидкость обратно к котлу. При этом, в зависимости от скорости остывания, проводится наполнение горячим теплоносителем с помощью клапанов и регуляторов.

Двухтрубная схема отопления двухэтажного дома при правильном подборе комплектующих, тщательном проектировании, качественном монтаже – способна работать многие годы без вмешательства собственника здания. Кроме этого, такая схема имеет массу преимуществ в области экономии энергии, динамическом регулировании температуры в помещениях, контроле за отоплением в случаях длительного отсутствия жильцов в коттедже.

В компании ИнноваСтрой вы можете заказать индивидуальный проект дома с соответствующей системой отопления, так как для каждого конкретного случая проводится персональный расчет. На формирование отопительных коммуникаций оказывает влияние даже такие факторы, как близость соседних домов, защита от холодных ветров, среднегодовое количество осадков в регионе.

Схема системы отопления двухэтажного дома: разновидности

В последнее время все большую популярность набирают, так называемые, эко-системы, поддерживающие естественную циркуляцию теплоносителя в трубах. Но, с точки зрения эргономичности, компактности и экономии – лучше применять отопительные сети с принудительной циркуляцией, так как она имеет больше преимуществ и более проста в установке. Для сравнения рассмотрим обе схемы системы отопления двухэтажного дома с двумя трубопроводами.

Естественная циркуляция

Требует установки расширительного бачка, а также накопительных емкостей для теплоносителя на верхнем этаже дома. То есть, от котла, как правило, размещенного на нижнем уровне, по магистрали подается горячая вода на чердак – откуда самотеком теплоноситель распространяется по всем потребителям. Охлажденная жидкость, под действием естественных физических законов, стекает вниз к котлу для последующего нагрева. Особенности данной схемы таковы:

  1. минимум энергозатрат, так как насос подает горячий теплоноситель только вверх, что снижает время его работы, затраты на электричество;
  2. по трубам теплоноситель течет самостоятельно, наполняя радиаторы, конвекторы и батареи;
  3. к минусам относят большие потери в тепле и в давлении – теплоноситель в процессе самостоятельного опускания по трубам теряет часть температуры, а скорость наполнения батарей зависит от состояния жидкости;
  4. из-за разности в плотностях холодного и горячего теплоносителя, необходимо использовать трубы разного диаметра, чтобы обеспечить равномерную подачу и отвод жидкости.

Принудительная циркуляция

Такая схема отопления двухэтажного частного дома признана наиболее экономичной и эффективной, так как находится в зоне наилучшего соотношения параметров «цена/качество/эффективность». Основное отличие данного варианта состоит в том, что для подачи горячего теплоносителя используется циркуляционный насос, обеспечивающий высокие показатели наполнения батарей и системы теплого пола. Главные характеристики двухтрубной схемы с принудительной циркуляцией:

  1. одинаковое давление во всех трубах и равномерная подача к радиаторам и батареям;
  2. возможность ускорить или ослабить подачу теплоносителя в любое время;
  3. использование труб меньшего диаметра – так как жидкость идет под давлением, то ее физические характеристики никак не влияют на магистрали;
  4. быстрота нагрева помещения;
  5. практически нулевые теплопотери в процессе подачи теплоносителя к потребителям;
  6. постоянная работа насосов приводит к некоторому увеличению расходов на электричество;
  7. компактность системы – все основные рабочие элементы можно разместить в небольшом по площади помещении.

Разводка – обустройство трубопроводов

Принудительная двухтрубная схема отопления двухэтажного частного дома может иметь разные типы компоновки, в зависимости от персональных пожеланий заказчика. В принципе, наличие двух магистралей уже гарантирует широкие возможности по регулированию тепла в помещениях, но и разнообразные типы разводки помогают создать надежные и функциональные подсети, направленные на обеспечение разного уровня комфорта:

  • последовательная – самая простая, но в то же время, наиболее малоэффективная для двухуровневого коттеджа. Принцип действия заключается в том, что подающая и отводящая магистрали расположены по всему периметру здания и потребители получают теплоноситель по очереди – от ближнего к дальнему. При этом регулировать степень отопления не получится, так как закрытие крана на одной батарее приводит к тому, что все последующие также не получают горячей жидкости;
  • параллельное – эффективный способ компоновки, когда к магистральным блинным трубопроводам, подводящему и отводящему, присоединены батареи или радиаторы. В таком виде можно осуществить индивидуальную регулировку для каждой комнаты, как в варианте подачи, так и в скорости отвода остывшей жидкости. Данная схема отопления двухэтажного частного дома широко распространена, так как, в некоторых случаях, не требует больших финансовых и рабочих вложений;
  • лучевая – самая сложная, но и наиболее гибкая система разводки. Здесь работает принцип индивидуальной компоновки, когда каждая комната, а подчас и каждый потребитель, имеют собственную подводящую и отводящую магистраль. Это позволяет создавать собственный микроклимат для комнат различного назначения. Монтаж лучевой двухтрубной разводки требует тщательного проектирования и привлечения опытных монтажников, так как качество прокладки коммуникаций напрямую зависит от квалификации специалистов.

Основы выбора системы и создание в проектной организации

Компания ИнноваСтрой обеспечивает грамотное проектирование и монтаж отопления под ключ, в соответствии с требованиями нормативной документации, стандартов и правил, принятых в России для частного строительства. Многолетний опыт работы позволяет максимально оптимизировать систему отопления, применяя комбинирование различных систем с тем, чтобы вы получили надежную, долговечную, экономную схему отопления жилого дома, независимо от площади и места размещения.

Чтобы выбрать наиболее подходящую компоновку, также нужно учитывать особенности предлагаемых на рынке котлов, работающих с разными энергоносителями. Самый распространенный вариант – газовые котлы и водяное отопление – эта схема считается наиболее экономной и эффективной, не требующей значительных вложений.

В практике ИнноваСтрой встречаются также системы отопления, основанные на жидком и твердом топливе (дизель, брикеты, дрова), а также использование антифриза в трубопроводах, который обладает более высокими показателями теплосохранения и долго не остывает.

Также важно обеспечить энергоэффективность самого коттеджа – утепление стен, потолков, кровли и фундамента позволят на 25-30% снизить расходы на организацию системы отопления, увеличат сохранность тепла в холодное время года.

Чтобы получить высококачественную двухтрубную схему отопления двухэтажного дома, следует обращаться к проверенным специалистам, гарантирующим долгую эксплуатацию, надежность монтажа, качество используемого оборудования. Компания ИнноваСтрой всегда поможет создать комфортный микроклимат в вашем загородном доме, коттедже, особняке или резиденции.

Схема отопления двухэтажного дома — обзор вариантов, рейтинг лучших циркуляционных насосов

Для обеспечения тепла и комфорта в двухэтажном доме нужно правильно определить схему отопления двухэтажного дома. Система отопления является важнейшей инженерной системой жизнеобеспечения любого дома. Ее предназначением является возмещение теплопотерь и создание определенного температурного режима, который нужен прежде всего для проживающих в доме людей, но не стоит недооценивать и того фактора, что эффективная система отопления призвана обеспечить, в том числе, стойкость и долговечность строительных конструкций.

Расчет и проектирование лучше доверить инженерам-теплотехникам, которые оценят теплопотери, дадут рекомендации по утеплению дома, а также сделают детальный расчет, что позволит избежать излишних расходов на дорогостоящее оборудование. Но выбор схемы отопления двухэтажного дома может сделать сам заказчик, исходя из многолетнего опыта функционирования различных систем.

Схема отопления двухэтажного дома

Классификация отопления

Виды источников тепловой энергии — теплогенераторов

Прежде чем выбирать ту или иную схему отопления, полезно узнать уже существующие виды и какой из них подойдет для конкретно решаемой задачи. Известно, что основным источником тепла являются различные виды теплогенераторов, в качестве которых могут выступать:

  • Печи и камины. Этот вид отопления когда-то был основным, но сейчас используется все реже из-за высокой стоимости топлива (дров и угля) и невозможности эффективно управлять температурой в доме. В некоторых регионах, где отсутствует газоснабжение, этот вид отопления является безальтернативным выбором.

Печи и камины до сих пор используются в загородных домах

  • Различные виды отопительных котлов, которыми могут быть: газовые, твердотопливные, жидкотопливные, электрические, — в зависимости от наличия доступа к различным энергоносителям и их стоимости.
  • Альтернативные источники энергии. В эту категорию относятся: геотермальная энергия, получаемая тепловыми насосами, а также солнечная, которую преобразуют в тепловую солнечные коллекторы. Такой вид отопления находится в стадии бурного развития и пока применяется в нашей стране достаточно редко из-за высоких цен на оборудование.

Перспектива будущего — энергонезависимые дома

  • Инфракрасное отопление. Источниками тепла являются специальные инфракрасные излучатели, которые используют в большинстве случаев электрическую энергию. Тепловая энергия при таком отоплении доставляется непосредственно «адресату» путем излучения. Для обогрева больших помещений или помещений с малой периодичностью появления в них людей инфракрасное отопление будет прекрасным выбором.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

В некоторых ситуациях будет разумно сочетать различные виды теплогенераторов для отопления. Например, если имеется дачный дом, куда семья приезжает только на выходные. В этом случае будет разумно иметь газовый котел для основного отопления и электрический – для предотвращения замерзания зимой воды в системе и поддержания минимальной допустимой температуры в доме.

Виды теплоносителей

Любая система отопления должна перенести тепло, сконцентрированное в теплогенераторе до того теплового прибора, который обогревает конкретное помещение. Это делается при помощи теплоносителя, которыми могут быть:

  • Воздух, который используется при отоплении печами, каминами, а также различными электрическими нагревателями. Ввиду того что воздух имеет низкую плотность, теплоемкость и коэффициент теплоотдачи, он сильно уступает жидкостным теплоносителям.
  • Вода является практически идеальным теплоносителем в силу того, что обладает высокой теплоемкостью, плотностью, коэффициентом теплопередачи, и химической инертностью. Воду, подогретую котлом отопления, транспортируют к тепловым приборам при помощи системы трубопроводов.

В большинстве современных систем отопления в качестве теплоносителя применяют воду или различные антифризы, являющимися водными растворами этиленгликоля, пропиленгликоля или их комбинаций. Такое свойство как стойкость к незамерзанию при низких температурах может быть полезно в системах отопления таких домов, где не планируется проживание людей постоянно в зимнее время. В тех домах, где отопление будет работать всю зиму, применение антифризов экономически нецелесообразно.

Типы антифризов для системы отопления

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Различные антифризы плохо «уживаются» с алюминиевыми радиаторами, некоторыми уплотнениями и трубами. Помимо этого теплоносители с содержанием этиленгликоля ядовиты. Поэтому использовать такие составы нужно только в тех случаях, когда без них просто не обойтись.

Виды отопительных приборов

Отопительные приборы можно разделить на два основных класса:

  • Радиаторы – в переводе с латинского они переводятся как «излучатель», то есть такой прибор, который тепло передает в виде инфракрасного теплового излучения. Однако современные радиаторы не являются чисто излучателями, а еще передают часть тепла в виде конвекции, но свое название они сохранили.
  • Конвекторы – передача тепловой энергии в помещение происходит за счет нагрева воздуха, а он уже отдает ее всем окружающим объектам. Такие отопительные приборы имеют медные (реже стальные) трубки, окруженные ребристыми теплообменниками. Воздух, попадая в теплообменник, нагревается его пластинами и поднимается, уступая место более холодному. Для того, чтобы воздухообмен был эффективным, вся конструкция конвектора помещена в специальный кожух.

В современных системах широко применяют еще  такой способ отопления как «теплый пол» или «теплые стены», которые по своей сути представляют собой большой радиатор, передающий «львиную долю» тепла в виде излучения, а это повышает комфорт и позволяет снизить температуру воздуха в помещении примерно на 2 градуса, что ведет к экономии топлива примерно на 12%.

Типы радиаторов отопления

В системе отопления двухэтажного дома могут быть использованы совершенно разные типы радиаторов, в зависимости от решаемых задач, площади помещения, проектных данных, предпочтений. Радиаторы можно разделить на несколько типов:

  • Чугунные секционные радиаторы – те, которые мы привыкли видеть в квартирах и домах старой постройки. Они имеют большую массу и высокую тепловую инерционность, но зато нетребовательны к качеству теплоносителя, не подвержены коррозии, имеют высокую теплоотдачу. Такие радиаторы отлично вписываются в любой интерьер, особенно классический.

Чугунные секционные радиаторы — нестареющая классика

  • Алюминиевые секционные радиаторы – прекрасный выбор для автономных систем отопления, но они более чувствительны к качеству теплоносителя, не терпят прямого контакта с медными трубами. Такие радиаторы прекрасно вписываются в любые интерьеры.

Алюминиевые радиаторы: современный дизайн

  • Биметаллические секционные радиаторы представляют собой сочетание стальных или медных трубок, по которым циркулирует теплоноситель и алюминиевую поверхность, отдающая тепло в помещение. Такие радиаторы нетребовательны к теплоносителю, выдерживают высокое рабочее давление, внешне практически неотличимы от алюминиевых.
  • Стальные панельные радиаторы – это цельная конструкция из проштампованной и сваренной листовой стали. Такие радиаторы имеют только два резьбовых подключения к системе отопления, что повышает их надежность. Высокая теплоотдача, малый вес, низкая инерционность, эстетичный внешний вид, — все это сделало их самыми популярными в автономных закрытых системах отопления домов.

Панельные радиаторы: отличный выбор для современных систем отопления

Помимо перечисленных моделей производители еще выпускают различные дизайнерские модели, к которым можно отнести цельнолитые чугунные, стальные трубчатые и даже керамические. Высокая цена на эти приборы объясняется тем, что дизайнерские амбиции в них преобладают над инженерной рациональностью.

Цены на популярные модели радиаторов отопления

Радиаторы отопления

Схемы отопления двухэтажного дома

Количество реализаций системы отопления двухэтажного дома бесконечно, так как зависит от многих факторов: размеров дома, наличия бесперебойного электроснабжения, постоянства проживания в доме людей и т. д. Поэтому будет разумно рассмотреть несколько типовых схем, которые доказали свою эффективность.

Схема отопления дома с естественной циркуляцией

Название такой системы само говорит за себя – циркуляция теплоносителя в системе отопления происходит за счет естественных природных процессов. Работу такой системы можно рассмотреть на рисунке.

Система с естественной циркуляцией

Вода, подогретая в теплообменнике котла, уменьшается в плотности и вытесняется более холодной и плотной водой их обратной линии. Именно эта разница весов горячей и охлажденной воды обеспечивает циркуляцию в системе отопления. В самой верхней точке стояка горячей воды оборудуется расширительный бак, который дает воде расширяться при нагревании, позволяет контролировать уровень воды в системе и при необходимости производить подпитку. Кроме этого, весь воздух, который неизбежно будет присутствовать в системе, будет выходить в расширительный бак.

Узнайте, инструкции по промывке системы отопления, из нашей новой статьи.

Разводящие трубопроводы и обратные линии, называемые еще лежаками, для облегчения циркуляции воды всегда делают под уклонами: верхний лежак  к радиаторам, а нижний –  к котлу. В такой системе котел должен находиться в самой нижней точке. Подачу теплоносителя на радиаторы делают через стояки горячей воды, а слив охлажденной через обратные стояки.

Один из вариантов реализации двухтрубной системы отопления двухэтажного дома с естественной циркуляцией представлен на следующей схеме.

Один из вариантов реализации гравитационной системы отопления в двухэтажном доме

Следует обратить внимание в этой схеме на большое количество трубопроводов и их высокий условный проход — . Это объясняется тем, что в гравитационных системах для обеспечения циркуляции теплоносителя нужно минимизировать сопротивление, а это возможно только в трубах больших диаметров.

Системы с естественной циркуляцией, естественно, имеют преимущества:

  • Независимость от электроснабжения – система отопления будет работать как при полном отсутствии электроэнергии, так и при перебоях в ее подаче.
  • Доказанная долгими годами эксплуатации надежность и простота.
  • Отсутствие насосов и малая скорость циркуляции теплоносителя делают такую систему бесшумной.

Несмотря на все преимущества, такие системы постепенно уходят в прошлое, так как уже не отвечают современным требованиям к системам отопления.

  • Гравитационные системы чрезвычайно материалоемкие – для их монтажа применяются стальные трубы больших диаметров.
  • Монтаж систем отопления со стальными трубами сложен технологически и занимает много времени.
  • Системы с естественной циркуляцией имеют ограничения по площади обогреваемых помещений. По утверждениям специалистов суммарная длина горизонтальных участков (лежаков) не должна превышать 40 метров, а суммарная площадь 150 м2.
  • Высокая инерционность — от момента запуска системы до прогрева всех радиаторов до расчетной температуры может пройти несколько часов.
  • Большая разница температур подачи и обратки может плохо сказаться на теплообменнике котла.
  • В теплоносителе гравитационных систем большое количество растворенного кислорода, что сказывается на коррозии труб и радиаторов, поэтому в таких системах можно использовать только чугунные или биметаллические радиаторы.

Системы отопления с принудительной циркуляцией

Практически все современные системы отопления используют только принудительную (искусственную) циркуляцию теплоносителя, что дает весомые преимущества:

  • Использование циркуляционных насосов помогает отопить любую площадь при любой этажности здания.
  • Диаметр труб может быть гораздо меньше, так как насос позволяет прокачивать теплоноситель с более высокой скоростью.
  • Применение циркуляционных насосов позволяет снизить температуру в системах отопления при тех же параметрах теплоотдачи радиаторов, а это, в свою очередь, позволяет использовать более дешевые полимерные и металлопластиковые трубы.
  • Возможность как общей, так и зональной регулировки в системах отопления.

Недостатками систем с принудительной циркуляцией являются:

  • Зависимость от электроэнергии, что легко решается наличием источников бесперебойного питания или генераторов.
  • Более высокий шум работы системы отопления, но при правильном расчете он не слышим человеческим ухом в отапливаемых помещениях.

Циркуляционный насос обычно врезают в систему отопления на обратной линии перед котлом, так как в этом месте самая низкая температура теплоносителя.

Циркуляционный насос: сердце современной системы отопления

Чтобы принудительная циркуляция работала корректно, выбранная модель насоса должна отвечать параметрам системы. Существует специальная методика расчета ключевых характеристик — производительности и создаваемого напора.  Чтобы не утомлять читателя формулами, предлагаем воспользоваться встроенными калькуляторами.

Калькулятор расчета производительности насоса

Перейти к расчётам

Калькулятор расчета создаваемого напора теплоносителя

Перейти к расчётам

Цены на циркуляционные насосы

Циркуляционный насос

Однотрубная система отопления двухэтажного дома

В однотрубных системах автономного отопления может применяться как естественная циркуляция теплоносителя, так и принудительная. Теплоноситель от котла идет в стояк подачи, а затем разделяется на два этажа в лежаки, к которым последовательно подключаются радиаторы отопления.

Однотрубная система отопления — надежная, но устаревшая

Очевидно, что после каждого из радиаторов температура в трубопроводе будет снижаться, и это обязательно учитывают при расчетах. Достоинствами такой системы являются:

  • Расход труб при монтаже такой системы минимален.
  • Возможность реализации системы с естественной циркуляцией. Например, при отключении электроэнергии можно замкнуть насос при помощи байпасной перемычки, и система продолжит функционировать, хоть и с меньшей эффективностью.
  • Время и стоимость монтажа ниже, чем других систем.

Недостатками однотрубной разводки являются:

  • Сложность регулировки и настройки системы.
  • Для снятия одного отдельного радиатора нужно останавливать всю систему.
 Видео: Однотрубная система отопления, ее достоинства и недостатки

Двухтрубная автономная система отопления

Требования к современным системам отопления предполагают тонкую регулировку как всей системы в целом, так и каждой части в отдельности, что позволяет управлять микроклиматом в помещениях, а также экономить энергоресурсы. И такую возможность дает именно двухтрубная система отопления.

Двухтрубная система отопления двухэтажного дома

В таких системах имеются два отдельных трубопровода: подающий и обратный, а радиаторы отопления подключаются к ним параллельно. Рассмотрим работу такой системы на примере. Теплоноситель, подогретый в котле обезвоздушивается автоматическим клапаном (2) и поступает в вертикальный стояк, который разделяется на горизонтальные участки первого и второго этажа. Обратный трубопровод подключается к соответствующему входу котла и аналогично подающему разделяется на два этажа.

На обратной линии перед котлом расположены:

  • Предохранительный клапан (11), сбрасывающий избыточное давление в системе. Рабочее давление в закрытых системах отопления составляет 1—3 бар.
  • Циркуляционный насос (9), поддерживающий ток теплоносителя с заданной скоростью, с арматурой его обвязки (7, 8).
  • Мембранный расширительный бак, который компенсирует расширение теплоносителя и поддерживает постоянство давления в системе.

Радиаторы (4) подключены параллельно к подающему и обратному трубопроводу, причем лучше всего делать подключение именно так, как изображено на рисунке: подачу делать в верхней точке, а обратку в нижней диагональной, — при такой схеме идет наиболее равномерный прогрев и соответственно лучше теплоотдача.

Возможность самостоятельной регулировки каждого радиатора в отдельности дает специальный термостатический клапан (3), который, в зависимости от температуры воздуха в помещении, может ограничивать или вовсе перекрывать ток теплоносителя через радиатор. При этом это не будет влиять на работу систему в целом. Для того чтобы радиаторы не мешали работе друг друга, оказывали примерно равное сопротивление протеканию теплоносителя через них, на их выходе ставятся балансировочные клапаны (5) при помощи которых происходит настройка всей системы отопления.

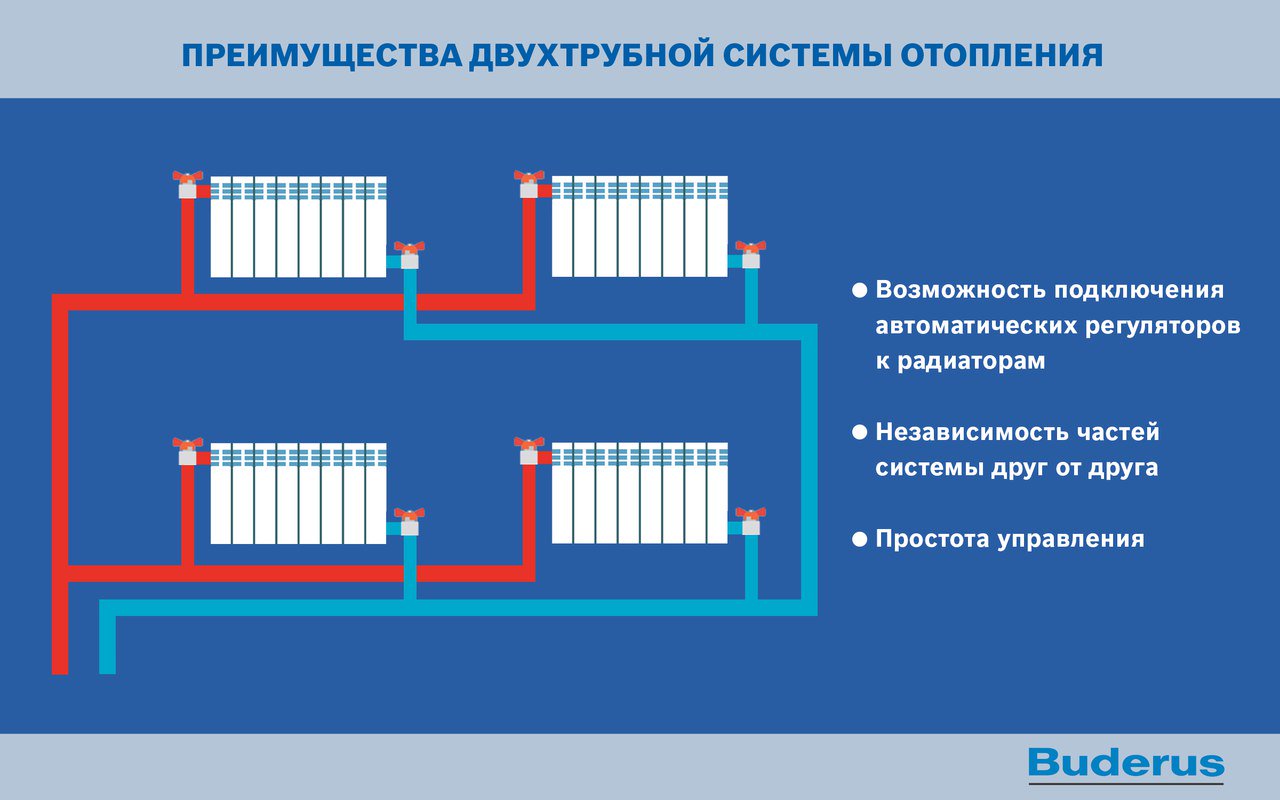

Двухтрубная автономная система отопления имеет ряд неоспоримых преимуществ:

  • Теплоноситель в каждый радиатор поступает с одинаковой температурой.
  • Меньшие потери давления в системе позволяют использовать менее мощные циркуляционные насосы.
  • К подающему и обратному трубопроводу двухтрубной системы могут быть подключены совершенно разные тепловые приборы: радиаторы, конвекторы, фанкойлы, система «теплый пол» со своим коллектором и насосной группой.
  • Ремонт или настройка каждого отдельно взятого узла не влияет на работу в целом.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Недостатками двухтрубной системы являются большая материалоемкость, что сказывается на стоимости и сложности, а это может при неграмотном расчете и монтаже сказаться на надежности.

Варианты двухтрубных систем

Двухтрубные системы отопления имеют множество вариантов реализации. На аксонометрической схеме представлены три наиболее используемых случая разводки двухтрубных систем отопления.

  • Двухтрубная тупиковая разводка труб, представленная на условном первом этаже схемы. В такой системе прямой и обратный трубопроводы монтируются рядом, параллельно друг другу вплоть до последнего радиатора ветки. Диаметры подающей и обратной трубы по мере приближения к тупиковому радиатору снижаются. При таком способе подключения требуется настройка системы при помощи балансировочных клапанов, чтобы радиаторы, расположенные ближе к котлу, не замыкали проток теплоносителя через себя.
  • Двухтрубная встречная разводка трубопроводов представлена на условном втором этаже схемы. В таком способе подключения прямой трубопровод подходит с одной стороны к радиатору, а обратной с другой. Это позволяет стабилизировать проток теплоносителя и избежать балансировки радиаторов. Такой способ еще называют «петля Тихельмана». Подающий и обратный трубопроводы должны при этом иметь одинаковые сечения.
  • Коллекторная разводка представлена на третьем этаже схемы. Магистральный прямой и обратный трубопровод подключен к коллектору, от которого уже идет разводка трубами одинакового диаметра на все радиаторы. Такая система требует большего расхода труб, зато балансировка ее очень простая. Для того, чтобы система работала лучше, коллектор должен располагаться близко к геометрическому центру этажа, при этом длины трубопроводов будут примерно равными.

Итоги

  • Разработку схемы системы отопления двухэтажного дома лучше доверить инженерам-теплотехникам.
  • Наиболее перспективными и современными являются двухтрубные системы отопления.
  • Грамотное сочетание радиаторного отопление с теплым водяным полом дает наилучшие результаты.
Видео: Варианты радиаторных систем отопления

ТОП-10 лучших циркуляционных насосов для системы отопления

Что бы вы выбрали из циркуляционных насосов для системы отопления или посоветовали бы приобрести?

Принять участие в опросе

Wilo TOP-S 30/10 EM PN6/10

Циркуляционный насос Wilo-TOP-S 30/10 можно применять в различных системах отопления. Основание выполнено из чугуна с катафорезным покрытием. Два типа подсоединения: резьбовое и фланцевое, 3 частоты вращения. За 1 час работы насос прокачивает до 12 м3 теплоносителя, подъем максимум до 10 м. Двигатель мощностью 410 Вт. Максимальная температура теплоносителя до 140 С, но при функционировании не более 2-х часов.

Циркуляционный насос Wilo TOP-S 30/10 EM PN6/10

Плюсы

  • качественное и надежное изготовление;
  • высокая производительность.

Циркуляционный насос Wilo TOP-S 30/10 EM PN6/10

BELAMOS BRS 25/8G (180 мм)

Назначение перекачивать теплоноситель в трубопроводной системе. Используется в системах отопления, кондиционирования и теплого пола. Производительность максимум 5,28 куб.м/час, максимальный напор — 8 м. Работа насоса практически бесшумна (40дБ(А)), энергопотребление низкое, небольшой вес.

Циркуляционный насос BELAMOS BRS 25/8G (180 мм)

Плюсы

  • наличие защиты от перегрева;
  • рабочая жидкость смазывает подшипники и охлаждает ротор.

Минусы

  • не герметичен блок управления;
  • гайки из комплекта не лучшего качества.

Циркуляционный насос BELAMOS BRS 25/8G (180 мм)

Grundfos UPS 25-40 180

Оборудование от компании Grundfos имеет высокую производительность, длительной срок службы и качество. Данная модель подойдет для системы теплоснабжения в «среднестатистическом» загородном доме. Производительность в 1 час не более 3 куб.м., самый большой напор 4 м. В качестве теплоносителя подойдет как обычная вода, так и пропиленгликолевый антифриз. Насос имеет экономичный двигатель (не более 45Вт) и 3 положения регулятора. Ротор отделен от статора гильзой из нержавеющей стали, что очень важно во избежание протечек и использовании воды в качестве теплоносителя. Производители позаботились и о мелочах, чтобы получить доступ к клеммам не нужна отвертка, на крышке есть флажок, который достаточно повернуть.

Циркуляционный насос Grundfos UPS 25-40 180

Плюсы

  • есть автоматический контроль за уровнем воды;
  • фронтальная панель управления;
  • низкий уровень шума;
  • маленькое энергопотребление

Минусы

  • небольшая высота подъема жидкости;
  • маленькая производительность.

Циркуляционный насос Grundfos UPS 25-40 180

Grundfos UPS 32-80

Циркуляционный насос с бронзовым корпусом оснащен однофазным двигателем с мокрым ротором и надежно защищенным статором. Пропускная способность жидкости 11 куб.м в час, создает сопротивление до 7,5 м, мощность двигателя — 135 Вт, поэтому данная модель подойдет для самой длинной системы отопления в загородном доме. Установка насоса может производиться как в вертикальное, так и в горизонтальное положение. Основное преимущество оборудования — это регулировка скорости вращения его рабочего вала. Насос имеет довольно простое управление, чтобы изменить его скорость, достаточно нажать одну кнопку.

Grundfos UPS 32-80

Плюсы

  • можно выбрать любой способ установки;
  • длительный срок службы;
  • тихая работа;
  • большая мощность.

Минусы

  • высокая стоимость.

Циркуляционный насос Grundfos UPS 32-80

Wilo Yonos PICO 25/1-6

Модель циркуляционного насоса Wilo-Yonos PICO 25/1-6 оснащена электронной системой регулирования. Уровень подъема теплоносителя до 6 м. Допустимо использовать этот насос для теплоснабжения дома с 2-мя этажами, но стоит учесть его небольшую производительность — 3,7 куб. м за 1 час. Наличие в электродвигателе технологии ЕСМ дает устойчивость к токам блокировки, электросистема регулирования частоты вращения плавно регулирует перепады давления. Есть возможность выбрать режим, соответствующий системе теплоснабжения: радиаторный, напольный или классический.

Циркуляционный насос Wilo Yonos PICO 25/1-6

Плюсы

  • наличие цифрового управления;
  • удобное подключение;
  • возможность выбора режима регулирования частоты;
  • встроенная защита электродвигателя.

Минусы

  • небольшой запас производительности.

Циркуляционный насос Wilo Yonos PICO 25/1-6

Wilo Star-RS 25/4

Насос с чугунным корпусом (может быть и бронзовый) и мокрым ротором, нержавеющий вал. Оснащен тремя режимами вращения. Установка производится только горизонтально, за час может перекачать до 3 м3 жидкости. Устойчив к разной температуре жидкости, но не подходит слишком жесткая вода. Практически бесшумен при работе.

Циркуляционный насос Wilo Star-RS 25/4

Плюсы

  • 3 режима скорости;
  • надежность;
  • не шумный;
  • невысокая стоимость.

Минусы

  • неудобно переключать скорости;
  • одно положение для установки.

Циркуляционный насос Wilo Star-RS 25/4

DAB VS 65/150 M

Подходит для систем горячего водоснабжения как закрытого типа с повышенным давление, так и открытого. Можно применить даже для солнечных систем подогрева воды. Итальянский насос с хорошей производительностью: в 1 час 5,4 куб.м, напор до 6 м. Снаружи и внутри выполнен из качественных и прочных материалов: корпус из бронзы, для внутренних деталей использовалась керамика и нержавейка. Можно использовать подготовленную воду и антифризы, которые содержат до 30% гликоля. Допустимая температура: для воды от -10 градусов С до + 85; до +110 для других применений.

Циркуляционный насос DAB VS 65/150 M

Плюсы

  • надежность;
  • большая производительность;
  • приемлемый шум при работе.

Минусы

  • потребление энергии до 77 Вт/час;
  • высокая стоимость.

Циркуляционный насос DAB VS 65/150 M

Wilo Star-RS 30/6-180

Циркуляционный насос, который можно установить даже не в самой хорошей системе теплоснабжения дома с двумя этажами. Подъем жидкости до 5,5 м, прокачивает до 3,5 куб.м/час. Не совсем экономичен, в 1 час потребляет до 84 Вт. Чугунный корпус. Неустойчив к коррозии, чтобы избежать этого необходимо применять теплоноситель с ингибиторами.

Циркуляционный насос Wilo Star-RS 30/6-180

Плюсы

  • большая производительность;
  • отличная высота подъема.

Минусы

  • высокое потребление электроэнергии;
  • неустойчив к коррозии.

Циркуляционный насос Wilo Star-RS 30/6-180

Grundfos COMFORT 15-14 BA PM

Ультрасовременная модель рециркуляционного насоса. Идеальное решение для теплоснабжения с двухконтурным котлом. Основным достоинством этой модели является наличие цифровой схемы управления, подстраивающей автоматически обороты под определенный режим работы. С комплектом идет термодатчик, которой крепится на трубе: скорость зависит от температуры теплоносителя и обеспечивает быстрый нагрев контура водоснабжения. Насос энергоэкономичен, в 1 час потребляет всего 7 Вт. Объем подачи жидкости в минуту — 8,3 литра.

Циркуляционный насос Grundfos COMFORT 15-14 BA PM

Плюсы

  • экономичен;
  • высокое качество;
  • тихо работает.

Минусы

  • высокая стоимость.

Циркуляционный насос Grundfos COMFORT 15-14 BA PM

Wilo Star-Z 20/1 CircoStar

Модель насоса Wilo Star-Z 20/1 CircoStar предназначена для «водяных» контуров, обеспечивающих подачу воды до 31,6 л/мин. Вал выполнен из керамики, что отлично подходит для питьевой воды. Основание из бронзы, а рабочее колесо полимерное. Допустимая температура жидкости от +2 до +65 градусов. Максимальная мощность в час — 38 Вт.

Циркуляционный насос Wilo Star-Z 20/1 CircoStar

Плюсы

  • качественно изготовлен;
  • мощная производительность;
  • среднее энергопотребление.

Минусы

  • неудобно расположена коробка с клеммами;
  • высокая стоимость.

Циркуляционный насос Wilo Star-Z 20/1 CircoStar

Голосование: какой циркуляционный насос для системы отопления самый лучший?

Что бы вы выбрали из циркуляционных насосов для системы отопления или посоветовали бы приобрести?

Wilo TOP-S 30/10 EM PN6/10
BELAMOS BRS 25 / 8G (180 мм)
Grundfos COMFORT 15-14 BA PM
Wilo Star-Z 20/1 CircoStar

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Самотечная система отопления двухэтажного дома

Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако все-таки случаются ситуации, в которых приходится монтировать отопление открытого типа.

На что оказывает влияние отопление открытого типа?

По каким-либо соображениям вы решаетесь начать монтаж самотечного вида отопления. При этом следует учитывать, что это отразится на подборе следующих факторов:

  1. дизайн в доме при данном типе обогрева должен отвечать пожарной безопасности;
  2. отсутствие контроля за равномерным распределением тепла;
  3. представленные схемы отопления с естественной циркуляцией позволяют производить обслуживание и ремонт всей системы без особых затрат;
  4. небольшие объемы работ, связанных с прокладкой трубопровода и подключением открытого расширительного бака для отопления;
  5. оптимальная стоимость необходимого материала.

Если вас заинтересовала схема естественного отопления, то всевозможные примеры вы сможете отыскать на нашем сайте. Однако разобраться в чертежах удается не каждому специалисту. Поэтому мы рекомендуем обратиться за помощью к инженерам. Именно они смогут правильно рассчитать всю систему отопления, составить смету.

Преимущества отопления частного дома с естественной циркуляцией

Есть ли смысл рассказывать обо всех гранях использования самотечной системы отопления? Наверное, нет. Поэтому мы затронем лишь основные показатели тех преимуществ, которые вы оцените сразу же после запуска.

  1. Экономичность отопления частного дома с естественной циркуляцией – это важный фактор. Этот показатель можно оценить в самом начале работ. Ведь на монтаж системы, ее обслуживание и ремонт не потребуется больших финансовых затрат.
  2. Отсутствие дополнительного оборудования (насосов) можно считать основным преимуществом данной системы отопления. Как же так? Во время монтажа по схеме отопления (с естественной циркуляцией) и после запуска системы вы обнаружите, что отсутствуют вибрации, посторонние шумы.
  3. Снижение стоимости на электроэнергию гарантировано. Ведь насосы требуют энергообеспечения. В самотечном же варианте отсутствуют подобные нужды и, соответственно, траты.
  4. Постоянное движение выбранного вами теплоносителя в действующей системе отопления является залогом равномерного и постоянного распределения тепла между радиаторами.
  5. При работах по установке и запуску данного типа отопления не требуется особых умений, знаний и навыков.

Единственный секрет, о котором стоит сказать сразу – в отоплении открытого типа теплоноситель должен быть химическим. Вода зимою замерзает, а значит, ваша цель достигнута не будет.

Однако если вы планируете проводить самотечную систему в дачном доме, то вполне допускается использовать воду.





Технология монтажа самотечной системы отопления

  1. Определение модели котла и его местоположения — это самое важное во всей самотечной системе отопления. Этот агрегат производит нагрев теплоносителя.
  2. Теперь, согласно самотечной системе отопления, по схеме определяем расположение трубопровода. Существуют 2 типа прокладки труб – одинарный и двойной.
  3. Выбираем радиаторы, которые будут располагаться в комнатах, подвале и на чердаке (при необходимости).
  4. Не забываем о том, что так же необходимо подобрать расширительный бак.

В процессе монтажа трубопровода следует помнить о том, что создаваемая линия должна иметь определенный уклон. Этот показатель рассчитывают таким образом, чтобы каждый метр трубы наклонялся на 0,005 м. Направлять угол наклона следует в сторону нагревающего бака.

Для чего необходимо реализовывать данное требование?

  • Наличие уклона трубы позволяет ускорить движение теплоносителя.
  • Во время работы системы отопления данного типа возникают пузырьки воздуха. Для того чтобы устранить их из труб, делается наклон трубопровода. В этом случае в процессе нагревания воды, происходит расширение теплоносителя. И пузыри оказываются в открытом расширительном баке для отопления. Здесь предусмотрен их вывод в атмосферу.

Правила подбора котла

В связи с тем, что самотечная система отопления двухэтажного дома рассчитана на то, что в здании отсутствует газ и электричество, следует правильно подобрать главный нагревательный элемент. Ведь покупка современного устройства, работающего от напряжения, окажется простой тратой бюджета. Следовательно, останавливаем выбор лишь на тех моделях котлов, которые работают на твердом топливе.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.



Какой может быть схема отопления двухэтажного дома

Обеспечение комфортного проживания в частном доме во многом зависит от эффективности выбранной системы отопления. Она должна не только поддерживать в помещениях нужную температуру воздуха, но и отличаться простотой в эксплуатации и минимальными расходами на функционирование и обслуживание.

Одним из востребованных способов обогрева в частном секторе является водяная система отопления двухэтажного дома, принцип работы которой заключается в циркуляции по трубам теплоносителя, нагреваемого с помощью котла. В качестве энергии для его работы могут использоваться различные виды топлива.

Основные отличия схем отопления

В зависимости от конструктивных особенностей схема отопления двухэтажного дома может быть:

  • однотрубной;
  • двухтрубной;
  • коллекторной.

Стояки при этом располагаются горизонтально или вертикально, а разводка выполняется по нижней или верхней схеме, исходя из расположения подающего трубопровода. Перемещение теплоносителя осуществляется с попутным магистральным движением или по тупиковой схеме.

К наиболее экономичному относится вариант, при котором стояки располагаются горизонтально, поскольку в этом случае радиаторы каждого этажа подключаются к своему стояку. Такой способ позволяет сэкономить материал и отличается меньшей трудоемкостью, но характеризуется образованием воздушных пробок.

Различие верхней и нижней разводок заключается в подаче воды в сеть коммуникации. В первом случае теплоноситель для систем отопления первоначально направляется по вертикальному стояку на чердак и только потом поступает к приборам обогрева по подводящим трубам, а во втором — подача нагретой жидкости происходит сразу из помещения, где находится электрокотел для отопления. Однако установку расширительного бака необходимо осуществлять в наивысшей точке сети инженерных коммуникаций, независимо от схемы разводки.

Особенности однотрубной схемы отопления

однотрубная схема отопления

При монтаже системы обогрева по однотрубной схеме все выбранные радиаторы отопления соединяются последовательно друг с другом в единую цепь, проходя по которой вода отдает тепло и охлажденная поступает обратно по стоякам подачи. Температура носителя в отопительных приборах на нижнем этаже меньше, чем наверху, что вызывает необходимость увеличивать количество секций радиаторов.

Однотрубная схема отопления двухэтажного дома обходится дешевле, но она осложняет регулировку температуры и контроль движения носителя, поскольку не позволяет перекрывать сеть обогрева частично.

Характеристики двухтрубной схемы отопления

двухтрубная схема отопления

Затратнее, но и значительно эффективнее является двухтрубная схема, суть которой заключается в том, что каждая батарея подключается к подающей общей трубе в индивидуальном порядке с помощью подводки. Охлажденный теплоноситель отводится также по собственному отводу. Такая схема позволяет осуществлять регулировку температуры в помещениях и отключать ненужные приборы, что в результате экономит значительные средства.

Чтобы прогреть систему отопления, которая выполнена по двухтрубной схеме отопления частного дома, при естественной циркуляции, требуется довольно продолжительное время. Для ускорения процесса и равномерного распределения теплоносителя устанавливается циркуляционный насос для системы отопления. Это также позволяет сместить расширительный бак с чердака на верхний этаж.

Отопление деревянного дома может осуществляться и при естественной циркуляции теплоносителя.

Особенности коллекторной системы

Устройство системы отопления с использованием коллекторной разводки более затратное и трудоемкое, чем выполнение однотрубной или двухтрубной схемы. Это следует учитывать, выполняя проектирование отопления таким способом.

В случае установки коллектора предоставляется возможность осуществлять монтаж коммуникаций со скрытой проводкой труб, которые размещают под потолком или подоконниками. Отопление дома своими руками при коллекторной системе можно проводить на одном или обоих этажах. При этом обогревательный котел устанавливают на первом этаже, а расширительный бак — на втором.

Запорную арматуру, как и коллекторы, размещают в специальных нишах или шкафах, расположенных на каждом этаже.

Преимуществом коллекторной схемы отопления является возможность контролировать температуру в каждом контуре автономно, независимо от остальных элементов сети. Однако трудоемкость и значительные затраты делают этот способ организации обогрева помещений менее популярным.

Для второго этажа стояки желательно размещать непосредственно вблизи самого отопительного котла.

Итоги

Наиболее целесообразной для обогрева двухэтажного дома является двухтрубная схема с принудительной циркуляцией теплоносителя, при которой стояки располагаются вертикально, а разводка может быть как верхней, так и нижней. Однотрубная — экономичнее и отличается большим гравитационным напором, но имеет меньшую температуру носителя. Коллекторная система кроме громоздкости требует значительных затрат при монтаже.

Исчерпывающее видео по схемам отопления:

Проект отопления двухэтажного дома — виды схем и способов подключения

В процессе оборудования системы отопления, перед владельцем двухэтажного дома возникает ряд задач. В первую очередь собственнику предстоит выбрать оптимальный проект отопления двухэтажного дома, отталкиваясь от особенностей планировки здания, имеющихся в распоряжении финансов и доступности определенного вида топлива. Шаг за шагом, реализуя систему обогрева, которую предусматривает схема отопления двухэтажного частного дома, владелец получит возможность эффективного и равномерного прогрева всех ключевых и вспомогательных комнат в здании на протяжении всего холодного времени года.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома. Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

  • котел или печь;
  • система трубопроводов;
  • батареи;
  • регуляторы и датчики;
  • запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы. Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

  1. оптимальное распределение подогретого теплоносителя по контуру;
  2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
  3. снижение гидравлических потерь;
  4. использование в процессе монтажа минимального количества угловых соединений;
  5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

  • возможность установки регулировочных клапанов на каждый отопительный прибор;
  • скрытая разводка трубопроводов, которая не портит интерьер помещения;
  • наличие всего одного вертикального стояка, который отходит от котла;
  • равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В паровых двухтрубных установках пар поступает от котла к радиаторам через подводящий патрубок. Как только пар конденсируется, он возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию вентиляционного отверстия, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но гарантирует, что пар остается внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел.Наши в стандартной комплектации поставляются с одним.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Как ухаживать за радиаторами

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы. Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система.Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Joseph Hilliard

Радиаторы горячей воды 101

В радиаторах горячей воды редукционный клапан между городской водой и вашей системой водяного отопления постоянно поддерживает ее наполнение. В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана.Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, причем горячая вода поднималась, а холодная падала. По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора.Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путь наименьшего сопротивления для воды всегда был через радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора. Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert.Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления смещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом. Профи знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этой однотрубной паровой установкой.

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Все паровые радиаторы используют силу тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар высокого давления может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, которое контролирует давление, — это регулятор давления , , он находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Однотрубные паровые радиаторы

Однотрубные паровые радиаторы часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух впереди себя. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась.Помните, что если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо в верхней части радиатора, либо (реже ) на дне. Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, вы можете настроить подающий клапан на двухтрубном радиаторе, чтобы пропускать больше или меньше пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат разделяют это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Преобразование радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть преобразованы, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячей воды (включая промывку низкого уровня котла). — отключение воды один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, — способны ли ваши паровые радиаторы и старые трубы выдерживать давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Самый простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ скрыть радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Негабаритные радиаторы

Когда прибыла воздушная пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря.В 1919 году Совет здравоохранения отреагировал на это, потребовав, чтобы люди держали окна приоткрытыми зимой, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключит однотрубные паровые радиаторы до того, как они станут горячими на всем протяжении.)

Радиаторы с увеличенными габаритами были нормой во время ревущих 20-х годов, но когда наступила Великая депрессия — и потому что испанцы Грипп так и не вернулся — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Люди вскоре узнали, благодаря отчету Национального бюро стандартов от 1935 года, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи для радиаторов

Люди также обнаружили, что установка кожуха над радиатором снизит его выходную мощность. Простая полка над чугунным радиатором снижает его мощность на 20 процентов.Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться прокачка . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в радиаторах.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

  1. найдите вентиляционное отверстие в верхней части.
  2. Выключите термостат, чтобы вода не текла.
  3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старинные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
  4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливаться автоматически, пока система работает должным образом. Однотрубные радиаторы пропускают воздух через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до ремонта протекающих радиаторов, нет простого решения — все зависит от того, где утечка и насколько она серьезна.Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места. Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель компании J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как устранить утечку в радиаторе:

  1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
  2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
  3. Обработайте поверхность напильником.
  4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
  5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт выдерживать колебания температуры и, как следствие, расширение и сжатие, характерные для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой — около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, это может быть хорошим решением.

Подробнее из

Old House Journal :

STEAM HEAT — Chicago Tribune

Паровое отопление — это система водяного отопления, которая использует пар для передачи тепла от печи в остальную часть дома.

Пар вырабатывается в котельной в подвале.Он расширяется и поднимается по трубам в радиаторы по всему дому. Каждый радиатор оснащен воздушным клапаном, установленным сбоку, который позволяет холодному воздуху, задержанному в радиаторе, выходить, чтобы пар мог проникнуть внутрь. Тепло горячего пара закрывает клапан и задерживает пар.

Когда пар выделяет тепло, он конденсируется в воду, которая стекает обратно в котел. В однотрубной системе вода возвращается в котел по той же трубе, по которой проходит пар. В двухтрубной системе вода по отдельной трубе возвращается в котел.Двухтрубная система представляет собой замкнутую систему, в которой используются подающий и обратный трубопровод.

Некоторые из самых ранних систем парового отопления для домашнего использования были спроектированы и установлены Джозефом Нэйсоном и Джеймсом Джонсом Уолвортом около 1841 года. Средний домовладелец не хотел иметь паровой котел в своем доме, потому что взрывы промышленных котлов были частыми. Котельная система Нейсона и Уолворта оказалась настолько безопасной, что в 1855 году правительство США заключило с ними контракт на установку системы парового отопления в Белом доме.Вскоре пар стал стандартной системой отопления дома.

Паровое отопление уже не так популярно, как было раньше. В новых домах обычно есть водяное отопление или принудительная вентиляция. Тем не менее, люди, живущие в старых домах, обнаруживают, что паровая система может обеспечить комфортное и надежное тепло. Как и все системы отопления, паровую систему отопления необходимо поддерживать в надлежащем состоянии, чтобы она оставалась эффективной и надежной.

График технического обслуживания должен начинаться с настройки печи квалифицированным специалистом по обслуживанию.Жидкотопливные горелки следует проверять и чистить ежегодно. Газовые горелки, как правило, горят чище, чем масляные, поэтому настройка требуется только раз в два года.

Поскольку паровые системы представляют собой смесь пара, воды и воздуха, протекающую по трубам, ржавчина и отложения быстро скапливаются в трубах и котле. Вы можете легко удалить этот осадок, слив из системы ведро воды. Сливной клапан обычно находится в основании печи. В зимние месяцы вы должны делать это еженедельно.

Перед тем, как слить воду, сначала проверьте смотровое стекло, чтобы убедиться, что в бойлере есть вода. Смотровое стекло обычно устанавливается снаружи камеры горелки-котла. (В некоторых старых системах для считывания показаний через смотровое стекло может потребоваться открыть шкаф.) Стекло должно быть наполовину полным. По мере слива воды из системы уровень воды будет падать. Если печь работает, она может выключиться, но это не повод для беспокойства.

Отсечной клапан низкого уровня воды возле котла автоматически отключает топку, если уровень воды падает.Это мера безопасности, предохраняющая котел от возгорания. Если, однако, показания на смотровом стекле низкие и печь не отключается автоматически, специалист по обслуживанию должен проверить запорный клапан.

Каждый раз, когда вода опускается ниже средней отметки, необходимо добавить еще воды. Некоторые агрегаты имеют автоматическое управление доливом воды в бойлер. В других установках необходимо вручную открывать подающий клапан для добавления подпиточной воды.

Если бойлер необходимо наполнять вручную, будьте осторожны и не добавляйте воду слишком быстро.Внезапный наплыв холодной воды в горячий бойлер может вызвать его растрескивание. Если в бойлере есть немного воды (проверьте смотровое стекло), то можно приоткрыть кран подачи, чтобы впустить холодную воду.

Доведение воды до нужного уровня может занять 10-15 минут, но это сэкономит на дорогостоящем счете за ремонт. Если в бойлере нет воды, возможно, потребуется подождать несколько часов, пока бойлер остынет, прежде чем добавлять воду.

Еженедельно проверяйте смотровое стекло и доливайте воду при падении уровня.Однако иногда уровень может начать повышаться без видимой причины. Это может быть признаком серьезной проблемы, такой как утечка в системе, или может быть чем-то относительно незначительным, например, небольшим количеством осадка в подающем клапане. Если уровень воды повысится, она может затопить систему и просочиться через воздушные клапаны радиатора.

Уровень воды опустить легко; просто откройте сливной кран и дайте стечь лишней воде. Но ежедневно проверяйте смотровое стекло, чтобы убедиться, что проблема больше не возникает.Если это так, вызовите специалиста по обслуживанию для проверки системы.

Пожалуй, самая неприятная проблема паровой системы отопления — это шум. Когда поднимается пар, трубы начинают хлопать. Техники называют это «гидроударом». Это случается, когда холодный конденсат попадает в радиаторы или трубы.

Когда горячий пар входит в эти камеры, он встречает холодную воду, быстро конденсируется и создает вакуум. Вода устремляется, чтобы заполнить этот вакуум, и врезается в трубы.

Лучший способ предотвратить гидравлический удар — это сделать так, чтобы возвратные трубы были наклонены в сторону котла. В однотрубной системе радиаторы следует наклонять к концу клапана, чтобы вода могла стекать. В двухтрубной системе радиаторы имеют специальный конденсатоотводчик возле обратного патрубка. Если стучит радиатор, значит, неисправен конденсатоотводчик.

Наконец, важно полностью открыть радиаторные клапаны. Частично открытый клапан пропускает пар, но он также задерживает конденсированную воду и создает гидроудар.

Система отопления 2-х этажного дома. Двойные схемы отопления для двухэтажного дома. Вас также может заинтересовать

Сегодня здоровье и благополучие любого человека во многом зависит от факторов окружающей среды. Особое место в этом разделе занимает благоустройство жилых и общественных зданий. Есть такое понятие, как микроклимат помещения. Он включает температуру воздуха, влажность, скорость ветра, температуру поверхности ограждения. Микроклиматические условия определяются воздушно-тепловым режимом.Основным элементом, который его обеспечивает, является система отопления. Сложно представить любой частный дом или квартиру без отопления.

Сегодня существует несколько типов систем отопления помещений. Отопление жидким и твердым топливом, газовое, электрическое и печное отопление. Отдельно можно выделить отопление горячим воздухом и паром. Все дело в том, что каждый вид имеет свои достоинства и недостатки и подходит для конкретного помещения. Вопрос отопления больших частных домов очень актуален.Рассмотрим подробнее варианты отопления загородного 2-х этажного дома, основные идеи, плюсы и минусы каждой из систем отопления.

Печное отопление дома

Система отопления в двухэтажном доме должна обеспечивать равномерный и полноценный обогрев всей его площади. Отопительные печи пользуются большой популярностью на протяжении многих десятилетий. Печное отопление имеет ряд преимуществ.

Во-первых, дело как раз в аппарате. Практически у каждого хозяина своего частного дома есть печь. Чаще всего это камень или кирпич.Для такого обогрева 2-х этажного дома не нужно устанавливать сложное оборудование. Для этого достаточно иметь источник тепла, то есть топливо. В качестве него чаще всего используются дрова. Во-вторых, такая система автономна, то есть практически незаменима для тех территорий населенных пунктов, где сложно установить другие системы отопления, например, газовые или центральные магистрали.

Такая система отопления дачного 2-х этажного дома не имеет перебоев в работе, не зависит от аварийных ситуаций на ТЭС.Дрова можно приобрести в любое время года. К тому же печь отлично впишется в интерьер любого дома; эти конструкции, наряду с каминами, высоко ценятся и являются частью интерьера.

Данная система отопления загородного 2-х этажного дома, помимо положительных моментов, имеет ряд недостатков. К ним можно отнести большие габариты печей. Большой минус в том, что в этом случае невозможно контролировать температуру нагрева воздуха в помещении.Таким образом, распределение тепла будет неравномерным по всей площади 2-х этажного загородного дома. Это 2 основных недостатка. Еще один — низкий КПД. Дело в том, что дом отапливается очень медленно и теряется много тепла.

Устройство печи для 2-х этажного загородного дома

Если печное отопление дачного 2-х этажного дома по-прежнему остается основным, то вам нужно будет организовать его рационально. Поскольку отопительные печи большие и тяжелые, при их возведении необходимо снизить нагрузку на пол, чтобы обеспечить безопасность постройки.Печь необходимо возводить, начиная с 1 этажа. Устанавливать его рекомендуется возле внутренних стен помещения. Для очень массивных печей (более 700 кг) рекомендуется предварительно сделать фундамент глубиной 1 м.

Если кроме печного отопления ничего не предусмотрено для отопления, то на каждом этаже должна быть по одной печи.

Печь

на втором этаже загородного дома желательно размещать непосредственно над системой отопления первого этажа, чтобы можно было снизить нагрузку на пол.Если печное отопление не является основным в доме, то печка делается только на первом этаже, а второй прогревается благодаря специальной вытяжке.

Выбирая этот вид отопления, важно помнить, что в эффективности отопления большое значение будет иметь площадь основных помещений дома. С учетом этого и подбираются габариты печей.

Следует отметить, что печное отопление негигиенично и опасно для жителей из-за возможного отравления угарным газом.

Система отопления 2-х этажного дома с электричеством

Варианты отопления 2-х этажного дома включают использование электроэнергии. Сегодня это самый распространенный вид энергии. В каждом доме есть электричество. Отопление дома в этом случае возможно несколькими способами. В первую очередь это осуществляется с помощью специального бойлера. Именно он выступит в роли нагревательного элемента системы.

Преимущества этого метода в том, что отопление будет бесшумным, экологически чистым и автоматизированным.Последнее означает, что температуру нагрева легко контролировать с панели управления. В отличие от печного отопления здесь не нужно покупать топливо или строить дымоходы.

Единственный недостаток связан с высокими затратами на оплату электроэнергии. Стоимость электроэнергии ежегодно увеличивается, что ограничивает использование такого отопления. Во втором случае для обогрева используются инфракрасные установки, которые могут преобразовывать электрическую энергию в тепло. Они быстро нагревают воздух в помещении. В каждой комнате нужно будет установить собственное устройство, что обойдется недешево.

Система водяного отопления

Система водяного отопления дома на сегодняшний день является одной из самых востребованных и распространенных. Это один из самых эффективных. Механизм его работы очень простой. Нагретая вода из котла по трубам течет в разные комнаты дома. Трубы идут к батареям, нагревают их, отдавая тепло, а остывшая вода снова возвращается в котел. Циркуляция воды осуществляется насосом.

Схема водяного отопления частного дома: 1-котельная на дизельном топливе; 2-ходовой коллектор; 3-х циркуляционные насосы; 4-расширительный бачок; 5-бак для горючего; 6-котельная; 7-теплый пол; Коллектор обогрева 8-гребенчатый; 9-радиатор; 10-дымоход.

Это закрытая система отопления с характерным трубопроводом. Он состоит из котла, батарей и трубопроводов. Для нагрева котла можно использовать уголь, керосин, природный газ и т. Д. Помимо всего вышеперечисленного, необходимо установить расширительный бак, манометр, термостат, помпу, воздухоотводчик, предохранительный клапан.

Для более эффективной работы данной системы отопления потребуется рассчитать мощность котла в зависимости от площади дома.Их соотношение таково: 60-200 кв.м — до 25 кВт, 200-300 кв.м — 25-30 кВт, 300-600 кв.м — 35-60 кВт, до 1200 кв.м — 60 -100 кВт.

Подбор труб для водяного отопления

Система водяного отопления потребует правильного выбора труб. Их ассортимент огромен. Это пластик, чугун, сталь, металлопластик, медь и другие. Стальные трубы прочные, но они не устойчивы к коррозии, поэтому со временем могут портиться, ржаветь, ухудшая свойства питьевой воды.Оптимальнее всего приобретать трубы из нержавеющей стали или оцинковки. Медные материалы обладают высокой прочностью, выдерживают высокие температуры и давления. Их можно встроить в стены и накрыть. Но они, в отличие от всех остальных, самые дорогие. Для их проведения в доме потребуются высококвалифицированные рабочие.

Для отопления отлично подойдут металлопластиковые трубы.

На практике все чаще используются трубы из полимерных материалов. Особенно широко используется металлопластик.Он изготовлен из алюминия, покрытого с двух сторон слоем пластика. Такие трубы прочны, устойчивы к коррозии и не требуют сварки. Их можно монтировать с помощью резьбовых соединений. На их поверхности не оседает осадок. Но у них есть и недостаток. Так называемый эффект расширения. Он заключается в том, что при длительной циркуляции по ним горячей воды, а затем и холодной они могут треснуть и начать подтекать. Выбор материала для труб согласовывается с дизайнером. Строители рекомендуют использовать медную обвязку, так как она наиболее прочная.

Достоинства и недостатки водяного отопления

Для отопления дома водой характерно то, что система бывает одноконтурной и двухконтурной. Первый предназначен только для обогрева помещения, а второй предполагает использование отопительной воды для хозяйственных нужд.

Также существует 3 варианта разводки труб для дома: однотрубная, двухтрубная и коллекторная.

Самый перспективный — двухтрубный. В однотрубном варианте вода постепенно поступает ко всем батареям в доме, нагревая их и отдавая тепло, при этом каждая последующая батарея будет холоднее предыдущей.К тому же однотрубная система сложна в эксплуатации.

Если в доме стоит двухтрубный вариант, то регулировать отопление проще. С его помощью к каждой батарее подключаются по 2 трубы, с холодной и горячей водой … Подается горячая вода и отводится холодная вода. Температура всех батарей одинакова.

Коллекторный тип (лучистое отопление) сегодня нашел очень широкое применение. Коллектор — это устройство, собирающее воду. Коллекторы расположены на каждом этаже в специальном шкафу, от которого трубы идут к радиаторам.Недостаток — сложность монтажа и финансовая стоимость оборудования.

Использование газа для отопления дома

Многие знают, что Россия богата запасами природного газа. Газ — самый дешевый вид топлива в нашей стране и один из самых востребованных. Большинство его пользователей устанавливают дома специальные приспособления — бензобаки. Они служат местом хранения сжиженного газа. Сама установка системы обойдется дорого, но нужно помнить, что через несколько лет все затраты окупятся за счет невысокой стоимости газа.Еще один вариант газового отопления — использование газовых баллонов. Для отопления кирпичного или деревянного дома газ — оптимальное решение всех проблем. Для этого не нужно иметь сложного оборудования.

Итак, преимущества данного вида отопления — дешевизна сырья, простота использования. Он хорошо подходит для больших домов, поскольку доступен с полезной мощностью 10 кВт. Также стоит отметить высокий КПД и, конечно же, возможность контролировать нагрев. Недостатков немного.Во-первых, это пожарная опасность при неправильной эксплуатации, больших начальных вложениях, наличии магистрального газопровода. Но, тем не менее, это достойный вариант для загородного дома.

Воздушный тип отопления дома

Система воздушного отопления имеет два варианта: гравитационная и принудительная. В первом случае массы движутся естественным образом за счет разницы температур. Теплый воздух поступает по воздуховодам в верхние слои комнаты (на уровне потолка), вытесняя более холодный воздух по направлению к воздушному ресиверу вниз.Это обеспечивает циркуляцию воздушных масс. Недостатком этого метода является то, что при поступлении холодного воздуха от дверей и окон нарушается процесс движения воздушных масс, что приводит к перегреву верхней части помещения, при этом нижняя часть остается плохо прогретой.

Принудительная вентиляция характеризуется использованием вентилятора с электрическим приводом, который увеличивает давление и движение. Воздух от вентилятора обдувает теплообменник, нагревается до 40-60 градусов и по воздуховодам подается во все помещения дома.Этот метод бесшумный. быстро и эффективно. При этом не требуется установка котлов, трубопроводов, радиаторов и прочего оборудования.

Основной элемент — теплогенератор. Он может быть стационарным и мобильным, то есть мобильным. Может работать от простой горелки, от которой подается газ или другое топливо. Воздуховоды могут быть круглыми или прямоугольными, жесткими или гибкими, металлическими или неметаллическими. Для этого подходят воздуховоды из нержавеющей стали, алюминия или оцинковки.

Альтернативные варианты отопления

Кроме всех перечисленных способов отопления дома, есть дополнительные, которые используются гораздо реже, но все же часто находят применение в домашнем благоустройстве.

В основном это тепловые насосы. Механизм их работы заключается в том, что они передают тепло от плохо нагретых поверхностей (земля, пол, атмосфера) аккумуляторным батареям. Это относительно новое оборудование, которое стоит очень дорого. Его цена составляет примерно 10 000 долларов. Он очень эффективен и прост в использовании.

Существуют различные солнечные коллекторы, способные преобразовывать солнечную энергию в тепловую. Но работают они только в светлое время суток. Очень часто они используются в качестве вспомогательного средства для обогрева помещений.

При организации отопления дома важно учитывать размер возможных тепловых потерь, часто они бывают большими. Для их уменьшения рекомендуется использовать различные виды теплоизоляции. Самым актуальным является внешнее утепление стен дома. Для дверей и окон необходимо использовать уплотнители. На это желательно обратить внимание еще при строительстве дома. Доказано, что 40% тепла теряется через внешние стены; поэтому их лучше строить многослойными.Тип трубных соединений также важен для сохранения тепла.

Итак, наиболее оптимальным для отопления частного 2-х этажного дома является система газа и воды.


Автономная система отопления частного загородного дома — это очень сложный проект в плане планирования и практической реализации. Требуется учесть множество нюансов, провести необходимые теплотехнические расчеты, правильно подобрать все необходимое для системы оборудование по типу и техническим характеристикам, определиться со схемами его установки и прокладки необходимых коммуникаций, грамотно проведем монтаж и проведем пусконаладочные работы.Все это сделано для того, чтобы создать в жилом помещении максимально оптимальный микроклимат, полностью сочетался с простотой эксплуатации отопительной системы, надежностью ее работы и в обязательном порядке — с максимально возможной эффективностью.

Ну а если разрабатывается схема отопления для 2-х этажного частного дома, то задача становится еще сложнее. Кроме того, увеличивается количество помещений и протяженность тепловых трасс. Важно добиться необходимого равномерного распределения тепла по всем помещениям, независимо от того, на каком этаже они расположены и какой площади.

В данной публикации будут рассмотрены основные элементы системы отопления частного дома и приведено несколько схем, уже испытанных в эксплуатации. Конечно, нельзя не упомянуть достоинства и недостатки каждого из вариантов.

Какие бывают системы отопления?

Открытые и закрытые системы отопления

Прежде всего, необходимо рассмотреть и сравнить две основные схемы — открытую и закрытую системы отопления.В чем их главное отличие?

По трубам циркулирует теплоноситель — жидкость с большой теплоемкостью, которая передает тепловую энергию от места нагрева — котла отопления к точкам теплообмена — радиаторам, конвекторам, контурам теплого пола и т. Д. В теле жидкость имеет свойство расширяться при повышении температуры. Но, в отличие, например, от газов, это несжимаемое вещество, то есть возникающему избыточному объему утомительно выделять место, чтобы давление в трубах по законам термодинамики не повышалось до критического значения.

Для этого в любой системе отопления с жидким теплоносителем предусмотрен расширительный бак. Его конструкция и место установки определяют разделение систем отопления на закрытые и открытые.

  • Принцип открытой системы отопления показан на схеме:

1 — котел отопления.

2 — подающая труба (стояк).

3 — расширительный бак открытого типа.

4 — радиаторы отопления.

5 — труба «обратная»

6 — насосный агрегат.

Расширительный бак — это открытая емкость заводского или кустарного производства. Он имеет входной патрубок, который соединен с подающим стояком. Может быть дополнен форсунками для защиты от перелива при заполнении системы, для восполнения недостатка теплоносителя (воды).

Главное условие — сам расширительный бачок должен быть установлен в самой высокой точке системы. Это необходимо, во-первых, чтобы излишек теплоносителя просто не перетек наружу по правилу сообщающихся сосудов, а во-вторых, он служил эффективным воздухоотводчиком — все пузырьки газа, образующиеся при работе системы, поднимаются вверх и беспрепятственно уходят. в атмосферу.

6 на схеме изображена насосная установка. Хотя очень часто открытые системы организованы по принципу естественной циркуляции теплоносителя, установка помпы никогда не помешает. Более того, если его правильно связать байпасным контуром и запорной арматурой, это даст возможность при необходимости переключиться с естественной циркуляции на принудительную и наоборот.

Кстати, установка открытого расширительного бачка именно в верхней точке подающего патрубка вовсе не какое-то обязательное правило.Здесь возможны варианты, выбор которых осуществляется исходя из особенностей конкретной системы отопления:

а — бак расположен в самой высокой точке основного подводящего трубопровода, отходящего от котла. Можно сказать — классическая версия

б — расширительный бачок соединен патрубком с «обраткой». Иногда приходится прибегать к такому расположению, хотя у него есть существенный недостаток — бак не в полной мере выполняет свои функции воздухоотводчика, и во избежание газовых пробок такое устройство придется устанавливать специальные краны на стояках или непосредственно на радиаторы отопления.

c — бак устанавливается на дальний подающий стояк.

д — редкое расположение бака с насосным агрегатом сразу после него на подающем трубопроводе.

  • Ниже представлена ​​схема закрытой системы отопления:

Нумерация общих элементов сохранена по аналогии с предыдущей схемой. Какие основные отличия?

Система оснащена герметичным расширительным бачком (7) специальной конструкции. Он разделен специальной эластичной мембраной на две половины — водяную камеру и воздушную камеру.

Такой танк работает очень просто. При тепловом расширении теплоносителя его избыток попадает в закрытую емкость, увеличивая объем водяной камеры за счет растяжения или деформации мембраны. Соответственно, давление увеличивается в противоположной воздушной камере. Когда температура падает, давление воздуха выталкивает теплоноситель обратно в трубы системы.

Такой расширительный бак можно установить практически в любом месте системы отопления.Очень часто он находится в непосредственной близости от котла на «обратной» трубе.

Поскольку система полностью герметична, необходимо обезопасить ее от критического повышения давления в ней в аварийных ситуациях. Для этого необходим еще один элемент — предохранительный клапан, настроенный на определенный порог срабатывания. Обычно это устройство входит в так называемую «группу безопасности» (на схеме — № 8). В стандартную комплектацию входят:

«Группа безопасности» в сборе

1 — контрольно-измерительный прибор для визуального контроля состояния системы: манометр или комбинированный прибор — манометр-термометр.

2 — дефлектор автоматический.

3 — предохранительный клапан с настройкой верхнего порога давления или с возможностью саморегулирования этого параметра.

Группа безопасности обычно размещается таким образом, чтобы было легко контролировать состояние системы. Его часто устанавливают рядом с котлом. В этом случае для верхних участков системы отопления потребуются дополнительные дефлекторы на стояках или радиаторах.

Системы с естественной и принудительной циркуляцией

О принципах естественной и принудительной циркуляции уже упоминалось вскользь, но стоит рассмотреть их более внимательно.

  • Естественное движение теплоносителя по контурам отопления объясняется законами физики — разницей в плотности горячей и охлажденной жидкости. Чтобы понять принцип, взгляните на схему:

1 — точка первичного теплообмена, котел, в котором охлаждаемый теплоноситель получает тепло за счет внешних источников энергии.

2 — патрубок для подачи нагретого теплоносителя.

3 — точка вторичного теплообмена — установлен радиатор отопления в помещении.Он должен располагаться над котлом на высоте х .

4 — повернуть трубу идущую от радиаторов к котлу.

Плотность горячей жидкости (Pror) всегда намного меньше плотности охлажденной жидкости (Rohl). Следовательно, нагретый хладагент не может оказывать сколько-нибудь значительного воздействия на более плотное вещество. Следовательно, вы можете условно убрать верхнюю «красную» часть диаграммы, и рассмотреть процессы в «обратной» трубе.

В результате получаются «классические» сообщающиеся сосуды, один из которых расположен над другим.Такая гидросистема всегда стремится к равновесию — чтобы обеспечить равный уровень в обоих сосудах. Из-за превышения одного над другим в обратном трубопроводе возникает постоянный поток жидкости в сторону котла. Такого естественно создаваемого давления при правильной планировке разводки достаточно для общей циркуляции теплоносителя по замкнутому отопительному контуру.

Чем больше превышение радиаторов над котлом (, ч), тем активнее естественное движение жидкости, но оно не должно превышать 3 метра.Очень часто для достижения оптимального расположения котел устанавливают в подвальном или подвальном помещении. Если этого сделать нельзя, то в котельной стараются немного снизить уровень пола.

Для облегчения и стабилизации естественной циркуляции также помогает сила тяжести — все трубы контура расположены с уклоном (от 5 до 10 мм на погонный метр).

  • В системе принудительной циркуляции предусмотрена обязательная установка специального электронасоса необходимой мощности.

Как уже было сказано, систему можно комбинировать — правильно подключенный насос позволит переключиться с одного принципа циркуляции на другой. Это особенно важно в тех случаях, когда подача электроэнергии в районе проживания нестабильна.

Оптимальным местом для установки насоса считается «обратная» труба перед входом в котел. Это, конечно, не догма, но в этой области она будет меньше подвержена влиянию высоких температур охлаждающей жидкости и прослужит дольше.В настоящее время приобретается все больше отопительных котлов, которые конструктивно уже содержат циркуляционный насос с необходимыми параметрами.

Преимущества и недостатки различных систем

Прежде всего, следует отметить, что нет четкого разделения систем сразу по двум указанным параметрам. Таким образом, открытая система может работать на принципах как естественной, так и принудительной циркуляции в зависимости от ее конструктивных особенностей. В определенной степени то же самое можно сказать и о закрытой герметичной системе, хотя уже — из определенных предположений.

Но если рассматривать проекты, представленные в Интернете, то можно увидеть, что открытая система часто предполагает естественное обращение или комбинированное, с возможностью переключения. В закрытых отопительных контурах чаще всего предусматривается установка принудительной циркуляции — так они корректнее работают и легче настраиваются.

Итак, рассмотрим основные достоинства и недостатки обеих систем.

Первый — ох достоинств открытой системы с естественной циркуляцией.

  • В открытой системе расширительный бачок выполняет сразу несколько функций.

— Такая схема не требует установки группы безопасности, так как давление никогда не может достигать критических значений.

— Установка расширительного бачка в наивысшей точке на подающей трубе обеспечивает самопроизвольный выброс скопившихся пузырьков газа. Чаще всего этого вполне достаточно, и установка дополнительных дефлекторов не требуется.

  • Система чрезвычайно надежна в эксплуатации, так как не содержит сложных компонентов.На самом деле срок его «жизни» определяется только состоянием труб и радиаторов отопления.
  • Полная зависимость от электросети отсутствует, электричество не потребляется.
  • Отсутствие электромеханических узлов — это бесшумность работы обогрева.
  • Ничто не мешает оборудовать систему принудительной циркуляцией.
  • Система обладает интересным свойством саморегулирования — интенсивность циркуляции теплоносителя зависит от скорости его охлаждения в радиаторах, то есть от температуры воздуха в помещении.Чем выше нагрев, тем меньше расход. Это часто позволяет сбалансировать систему без использования сложных регулировок.

Теперь — о ней недостатков :

  • Правило установки расширительного бачка на самой высокой точке часто приводит к необходимости его расположения на чердаке. Если на чердаке холодно, то потребуется надежная теплоизоляция бака — для предотвращения серьезных потерь тепла и во избежание замерзания при низких зимних температурах.
  • Открытый резервуар не препятствует контакту охлаждающей жидкости с атмосферой. А это, в свою очередь, влечет за собой два отрицательных момента:

— Во-первых, испаряется охлаждающая жидкость, а значит нужно следить за ее уровнем. К тому же это ограничивает владельцев в выборе охлаждающей жидкости — испарение антифриза влечет за собой определенные материальные затраты. Причем может измениться и концентрация химических компонентов, а для некоторых котлов (например, электролитических) это недопустимо.

— Во-вторых, жидкость постоянно насыщается кислородом из воздуха. Это приводит к усилению коррозионных процессов (особенно страдают стальные и алюминиевые радиаторы). И второй минус — повышенное газообразование при нагреве.

Алюминиевые радиаторы для открытых систем отопления малопригодны

  • Такая система вызывает определенные трудности при установке — обязательно выдерживать необходимый уровень уклона.Кроме того, потребуются трубы разного диаметра, в том числе и большого диаметра, так как для каждого участка при естественной циркуляции необходимо соблюдение необходимого участка. Это обстоятельство также усложняет монтаж и приводит к значительным материальным затратам, особенно при использовании металлических труб.
  • Возможности такой системы очень ограничены — если расстояние от котла слишком велико, гидравлическое сопротивление труб может оказаться выше создаваемого естественного напора жидкости, и циркуляция станет невозможной.Кстати, это полностью исключает возможность использования «теплых полов» без специального дополнительного оборудования.
  • Система очень инертна, особенно при холодном пуске. Требуется серьезный пусковой «импульс», то есть пуск на большой мощности, чтобы обеспечить начало циркуляции жидкости. По тем же причинам — есть определенные трудности с точной балансировкой системы по этажам и помещениям.

Теперь рассмотрим замкнутую систему с принудительной циркуляцией.

Ее достоинства :

  • При правильном подборе циркуляционного насоса система не ограничивается ни этажностью здания, ни размерами в плане.
  • Принудительная циркуляция обеспечивает более быстрый и равномерный нагрев радиаторов при запуске. Настроить гораздо проще.
  • Испарения теплоносителя и насыщения его кислородом не происходит. Нет ограничений ни по типу жидкости, ни по типу радиаторов.
  • Герметичность системы предотвращает попадание воздуха в трубы и радиаторы. Газообразование в жидкости со временем постепенно исчезает, и вентиляционные отверстия легко устраняются.
  • Можно использовать трубы меньшего диаметра. При их установке уклон не требуется.
  • Расширительный бак можно установить в любом удобном для хозяев месте в отапливаемом помещении — возможность его замерзания полностью исключена.
  • Разница температур на выходе из котла и в «обратке» при стабильной работе отопления намного меньше.Это обстоятельство значительно увеличивает срок службы оборудования.
  • Такая система является наиболее гибкой в ​​плане использования отопительных приборов. Он подходит как для «классических» радиаторов, так и для конвекторов и «тепловых завес», настенных или скрытых, и для контуров «теплого пола».

Недостатков немного, но они все же есть:

  • Для корректной работы необходимо будет провести предварительный расчет всех компонентов системы — котла, радиаторов, циркуляционного насоса, расширительного бачка, чтобы добиться полной стабильности их функционирования.
  • Без установки «группы безопасности» не обойтись.
  • Пожалуй, самый главный недостаток — это зависимость от стабильности электроснабжения.

Скорее всего, для этого потребуется покупка и установка источников бесперебойного питания (если в конструкции не предусмотрена возможность перехода на естественную циркуляцию с энергонезависимым котлом).

Схема подключения в двухэтажном доме

Как правильно распределить трубы отопления в двухэтажном доме? Есть несколько схем, от самой простой до самой сложной.

Прежде всего нужно определиться, будет ли система однотрубной или двухтрубной.

  • Пример однотрубной системы показан на схеме:

Однотрубная система самая несовершенная

Радиаторы отопления как бы «нанизаны» на одну трубу, которая протянута от выхода к входу в котел и по которой осуществляется как подача, так и отвод теплоносителя. Очевидные преимущества такой схемы — простота и минимальный расход материалов при установке.На этом, увы, ее достоинство заканчивается.

Совершенно очевидно, что температура жидкости падает от радиатора к радиатору. Таким образом, в помещениях, расположенных ближе к котельной, температура батарей будет значительно выше, чем в помещениях, расположенных дальше. Конечно, это в какой-то мере можно компенсировать разным количеством отопительных секций, но это наблюдается только в небольших домах. Если учесть, что в статье речь идет о двухэтажном доме, то такая схема вряд ли станет лучшим решением.

Некоторые проблемы решаются при установке однотрубной системы — «Ленинград», схема которой представлена ​​на рисунке ниже. В этом случае вход и выход каждой батареи соединяются байпасной перемычкой, и потери тепла с удалением от котла перестают быть столь значительными.

Схема Ленинградка устраняет некоторые проблемы

«Ленинградка» поддается еще большей модернизации. Например, на байпасе можно установить регулирующий клапан.Одинаковые клапаны могут быть установлены на одной или даже на обеих трубах радиатора (показаны стрелками). Это сразу открывает широкие возможности в тонкой настройке системы отопления для каждого помещения в отдельности. Доступ к каждому радиатору есть — при необходимости его можно просто отключить или снять для замены, нисколько не нарушая работоспособность всей схемы.

«Ленинград» улучшенный с запорно-балансировочной арматурой

Кстати, своей гибкостью, простотой, малым расходом трубы «Ленинград» приобрел огромную популярность — их часто можно встретить в одноэтажных домах (особенно с ярко выраженным периметром стен) и в многоэтажных домах.Вполне подходит для двухэтажного особняка.

И все же он не лишен недостатков. Возможность подключения к нему контуров теплого пола, полотенцесушителей и т. Д. Полностью исключена. К тому же взаимное расположение комнат, дверей, выходов на балконы и тп … не всегда можно протянуть трубы по всему периметру, и «Ленинград» в конечном итоге должен быть замкнутым кольцом.

  • Двухтрубная система отопления намного совершеннее. Хотя он потребует большего расхода материала и его будет сложнее установить, предпочтительнее оставаться на нем.

Фактически, он устанавливает подающий и обратный трубопроводы, идущие параллельно друг другу. В этом случае радиаторы соединяются трубами к каждому из них. Пример показан на схеме:

Радиаторы подключаются к подающему и обратному патрубкам параллельно, и каждый из них никоим образом не влияет на работу остальных. Каждую «точку» можно очень точно настроить индивидуально — для этого используются перемычки (поз. 1), на которых балансировочные клапаны (поз.2) или даже трехходовые термостатические регулирующие клапаны (поз. 3), которые постоянно поддерживают стабильную температуру нагрева конкретной батареи.

Преимущества двухтрубной системы неоспоримы:

  • Поддерживается общая температура нагрева на входе во все радиаторы.
  • Общая потеря давления из-за гидравлического сопротивления труб значительно снижена. Это означает, что можно установить насос меньшего размера.
  • Любой из радиаторов можно отключить или даже снять для ремонта или замены — это не повлияет на систему в целом.
  • Система очень универсальна, и к ней вполне можно подключать любые теплообменные устройства — радиаторы, теплые полы (через специальные коллекторные шкафы), конвекторы, фанкойлы и т. Д.

Пожалуй, единственный недостаток двухтрубной системы — это материалоемкость и сложность монтажа. Кроме того, будут добавлены расчеты при его проектировании.

Одним из сложных, но очень эффективных в эксплуатации вариантов двухтрубной системы является коллекторная или балочная разводка.В этом случае от двух коллекторов — подающего и обратного к каждому радиатору протягиваются по две отдельные трубы. Это, конечно, многократно усложняет монтаж — и материала потребуется несравнимо больше, и разводку коллектора сложнее спрятать (обычно ее кладут под поверхность пола). Но с другой стороны, настройка такой схемы отличается высокой точностью и может производиться из одного места — из распределительного шкафа, оснащенного всем необходимым регулировочным и предохранительным оборудованием.

Кстати, в масштабе двухэтажного дома очень часто приходится прибегать к комбинации схем подключения, двухтрубной и однотрубной, на отдельных участках, где это выгоднее и проще с точки зрения затрат. точки зрения установки, и не влияет на общую эффективность нагрева.

Следующий важный вопрос — это напольные трубопроводы.

Есть два основных варианта. Первый — это система вертикальных стояков, каждая из которых обеспечивает теплом оба этажа одновременно.А второй — это схема с так называемыми горизонтальными подступенками (а точнее они будут называться «лежаки»), в которой каждый этаж имеет свою планировку.

Пример разводки стояками показан на рисунке:

В данном варианте представлены стояки с нижней разводкой. С горизонтальных лежаков первого этажа подводящие трубы понимаются наверх, а «обратные трубы» возвращаются сюда. В этом случае было бы целесообразно разместить на верхнем конце каждого стояка вентиляционное отверстие.

Есть еще вариант — стояки верхней подачи. В этом случае выходящая из котла подающая труба сразу поднимается вверх, уже на втором этаже или даже в верхнем техническом помещении к нему подключаются вертикальные стояки, пронизывающие конструкцию сверху вниз.

Схема стояка удобна, если планировка этажа во многом одинакова, а радиаторы расположены один над другим. Кроме того, именно этот вариант будет оптимальным, когда все же будет принято решение об использовании открытой системы отопления с естественной циркуляцией — в этом случае важнейшая задача — минимизировать длину горизонтальных (наклонных) участков, а стояков. не оказывают серьезного сопротивления потоку охлаждающей жидкости сверху вниз.

Пример такой системы показан на следующей схеме:

От котла идет обычная подающая труба большого диаметра (поз. 1), которая входит в расширительный бак большого объема (поз. 3), расположенный в верхней точке системы примерно по центру между стояками. Решение довольно интересное — расширительный бачок одновременно играет роль своеобразного коллектора, от которого во все стороны расходятся подводящие трубы к вертикальным стоякам.Радиаторы обоих этажей подключаются к стоякам (поз. 4), точная регулировка которых осуществляется с помощью специальных клапанов (поз. 5).

Как уже упоминалось, системы естественной циркуляции весьма требовательны к точному выбору номинальных диаметров труб. На схеме они обозначены буквенными обозначениями:

а — dy = 65 мм

b — dy = 50 мм

с — dy = 32 мм

d — dy = 25 мм

э — dy = 20 мм

Недостатком системы с подступенками считается ее довольно сложная реализация — придется через потолок организовать несколько межэтажных переходов.К тому же вертикальные подступенки практически невозможно «убрать с глаз» — это важно для тех хозяев, у которых в приоритете декоративная отделка помещений.

Пример двухтрубной системы с индивидуальной разводкой для каждого этажа показан на следующей схеме:

Вертикальных подступенков, расположенных рядом, всего два — для подачи и для «возврата». Такой принцип выглядит достаточно рационально с точки зрения монтажа, он позволяет полностью отключить весь пол, если он по каким-то причинам временно не используется.Кроме того, фитинг труб позволяет их практически полностью скрыть от глаз, покрывая их напольным покрытием и оставляя снаружи только входные и выходные патрубки радиаторов.

На самом деле каждый этаж может иметь свою схему, в зависимости от планировки комнат. Существует множество вариантов расположения труб и подключения радиаторов под напольную разводку. Некоторые из них показаны на схеме, где выполнено условное разделение на три этажа.

  • Условный первый этаж — применена несложная двухтрубная разводка «тупикового» типа с встречным движением теплоносителя.Схема имеет свои особенности. Подводящий и обратный патрубки монтируются параллельно друг другу до самого конца ответвления (ответвлений может быть несколько — на схеме показаны два). Диаметр труб от радиатора к радиатору постепенно сужается. Очень важно предусмотреть балансировочную арматуру, иначе радиаторы, установленные ближе к котлу, способны перекрыть поток теплоносителя через себя, оставив без обогрева последующие точки теплообмена.
  • На втором этаже изображена так называемая «петля Тихельмана».Это очень удачная схема, при которой поток в подающем и обратном направлениях течет в одном направлении. Предусмотрено диагональное подключение аккумуляторов — ввод сверху и вывод снизу — это считается оптимальным с точки зрения теплоотдачи. Очень часто при такой схеме балансировка радиаторов даже не требуется. Но есть важное условие — трубы должны быть одного диаметра.
  • Третий этаж оборудован по уже упомянутой коллекторной схеме.От двух коллекторов к каждому радиатору идет индивидуальная разводка с трубами точно такого же диаметра. Система наиболее удобна для тонкой настройки. Его стоит использовать, если вы планируете установить контуры «теплого пола». Желательно, чтобы коллекторы располагались как можно ближе к центру пола — чтобы соблюдалась примерная пропорциональность длин всех отходящих от них «лучей».

Есть много других вариантов планировки в двухэтажном доме, и рассмотреть их все в масштабе одной статьи не получится.К тому же многое зависит от «геометрии», архитектурных особенностей дома, а разработать «универсальные рецепты» просто невозможно. В таких вопросах лучше довериться опытным специалистам — они помогут подобрать подходящую схему для конкретных условий.

Видео: полезная информация по схемам радиаторного отопления

Основы расчета основных элементов системы отопления

Недостаточно определиться с типом системы отопления и схемой прокладки труб — необходимо четко определить эксплуатационные параметры, чтобы правильно приобрести и установить ее основные необходимые элементы — котел отопления, радиаторы отопления, расширительный бак. , циркуляционный насос.

Как рассчитать требуемую мощность котла?

Существует множество методов расчета этого показателя. Очень часто можно встретить рекомендации исходить из общей площади отапливаемых помещений в доме, а затем проводить расчеты из расчета 100 Вт на 1 м².

Такая рекомендация имеет право на жизнь и может дать общее представление о необходимой тепловой мощности. Однако он скорее подходит для очень средних условий и не учитывает ряд важных особенностей, которые напрямую влияют на теплопотери в доме.Поэтому лучше не полениться, а провести расчет внимательнее.

Лучше всего подойти к делу следующим образом. Для начала нарисуйте таблицу, в которой по этажам перечислите все помещения, где будут установлены отопительные приборы. Например, это может выглядеть так:

Помещение Площадь, м2 Наружные стены, количество, входят в: Количество, тип и размер окон Наружные двери (на улицу или на балкон) Результат расчета, кВт
ИТОГО 22.4 кВт
1 этаж
Кухня 9 1, Юг 2, двойное остекление, 1,1 × 0,9 м 1 1,31
Прихожая 5 1, S-W 1 0,68
Столовая 18 2, C, B 2, двойное остекление, 1,4 × 1,0 нет 2.4
2 этаж
Дети
Спальня 1
Спальня 2

Имея перед глазами план дома и имея информацию об особенностях своего жилища, обойдя его при необходимости с рулеткой, будет довольно легко собрать все необходимые данные для расчетов.

Потом осталось сесть за расчеты.Но не будем утомлять читателей длинными формулами и таблицами коэффициентов. В двух словах — расчет ведется исходя из уже упомянутого стандарта 100 Вт / м². Но при этом учитывается множество регулировок, влияющих на необходимую мощность системы отопления для поддержания комфортной температуры и компенсации тепловых потерь. Все эти поправочные коэффициенты включены в предлагаемый калькулятор — вам просто нужно ввести запрашиваемые данные и получить результат.

Калькулятор для расчета необходимой тепловой мощности котла отопления

Расчет ведется для каждой комнаты отдельно и результат помещается в таблицу.И дальше остается только найти количество — это будет минимальная тепловая мощность, которую должен производить отопительный котел. Естественно, при выборе модели можно также заложить «запас», около 20%.

Убедитесь, что расчет с помощью калькулятора занимает очень мало времени!

Системы автономного отопления

И, которые применяются в частных домах, имеют несомненные преимущества перед централизованными системами: они управляемы и экономичны. Только владельцы частных домов могут самостоятельно регулировать интенсивность отопления, подключать дополнительные контуры и устанавливать тот тип радиаторов, который им нравится.Схема отопления 2-х этажного частного дома должна не только соответствовать эксплуатационным требованиям, но и быть безотказной, экономичной, простой и долговечной.

Схема отопления частного дома

На выбор схемы отопления в основном влияет площадь отапливаемых помещений, то есть общая длина трубопровода. Основная задача любой системы отопления — равномерный обогрев помещения по всей длине трубопровода. Если организовать такую ​​систему нетрудно, то в двухуровневых коттеджах для решения одной и той же задачи нужно произвести серьезные расчеты.

Любая система отопления состоит из основных элементов:

Видео: схема отопления для двухэтажного дома

Системы с установкой циркуляционного насоса

Любая схема отопления для 2-х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. В этом случае эффективность и скорость обогрева помещения напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой проблемы является.

Насосные схемы хороши тем, что с помощью небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет подаваться в любую точку контура, независимо от ее расположения. Энергопотребление такого устройства от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что существенно не повлияет на потребление семейного бюджета. У этой схемы есть серьезный недостаток — она ​​не работает в случае отключения электроэнергии.К сожалению, в России такие ситуации не редкость, поэтому зимой необходимо иметь в своем распоряжении, чтобы совсем не остаться без тепла.

Системы на основе естественной циркуляции

Зная основы термодинамики, можно разработать такую ​​схему отопления, что насос вообще не понадобится. Эта схема основана на способности нагретой жидкости подниматься вверх. Котел или плита, расположенная на уровне первого этажа, нагревает воду, эта вода устремляется вверх, запуская процесс движения теплоносителя по замкнутой системе трубопроводов.

В системах без циркуляционных насосов невозможно обеспечить высокое давление, так как его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:

  • для снижения сопротивления диаметр труб должен быть не менее 32 мм, то же касается труб рабочих радиаторов;
  • максимальная высота водопровода, по которому горячая вода поднимается и попадает в контур отопления, должна быть не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогреть не более двух этажей;
  • схема подключения должна быть максимально простой, но если длина труб большая, есть смысл сделать две цепи;
  • система не будет работать без насоса, поэтому его цепь необходимо подключать отдельно.

Преимущества и недостатки рабочих схем

Насосные системы имеют явные преимущества с точки зрения непрерывной работы, гарантии эффективности и простоты монтажа. Главный недостаток — непрочность оборудования. Схемы с естественной циркуляцией можно назвать по-настоящему автономными, но таким образом можно будет обогреть ограниченную площадь, а процесс нагрева займет гораздо больше времени. Монтаж таких систем — дело сложное и кропотливое, предварительный расчет необходимо выполнить очень точно.

Возможны различные альтернативные схемы, в том числе комбинированная, когда один из контуров питается циркуляционным насосом. Это сложные системы, которые используются в домах большой площади; для жилого двухэтажного дома они целесообразны редко.

Виды проводки и методы расчета

Для расчета систем отопления необходимо учитывать множество факторов, в том числе:

  • площадь дома;
  • расчетные значения температуры воздуха внутри и снаружи, требуемая влажность;
  • материалы, из которых построен дом, и качество теплоизоляции;
  • количество окон и интенсивность естественного солнечного света.

В соответствии с заданными параметрами, используя таблицы СНиП, можно рассчитать необходимую мощность котла и необходимое давление в системе.

Общие понятия

Для небольших домов в одно или два этажа подходят простейшие однотрубные схемы, которые несложны в установке и расчете, могут работать без насоса, но считаются наименее эффективными.

Усовершенствованный контур — так называемая «Ленинградка» — система, в которой каждый радиатор подключается параллельно, а регулирующие клапаны позволяют более эффективно расходовать тепло и перенаправлять горячую воду.

Принцип работы двухтрубной системы заключается в том, что нагретая вода подается на все радиаторы одновременно, а ее температура одинакова на каждом входе. Охлажденная вода отводится через возвратный патрубок, что тоже обычное дело.

Статья по теме:

Задавались вопросом ,? Все об их видах и критериях выбора читайте в отдельной публикации нашего портала.

Существуют схемы подачи снизу и сверху.В первом случае вода, поднимаясь по стояку, сначала питает первый этаж, а затем и второй. С верхней системой все наоборот: нагретая вода поднимается по общему стояку и затем подается в радиаторы верхних этажей, охлаждается и возвращается обратно.

Открытые и закрытые контуры расширительного бака

Расширительный бак в системе отопления играет роль регулятора уровня воды, а также страхует систему от перепадов давления.Расширительный бачок обычно устанавливается в самом холодном месте системы — на обратном трубопроводе. Его следует размещать в отапливаемом помещении, чтобы зимой в нем не замерзала вода.

Цистерны бывают двух типов — открытые и герметичные. Открытые резервуары используются в системах с естественной циркуляцией, а закрытые мембранные резервуары — только в системах с насосом. Подробнее читайте в отдельной публикации нашего портала.

Как выбрать оптимальную схему

Тепловой контур небольшого 2-х этажного частного дома можно смонтировать любым из вышеперечисленных способов.Вопрос о том, используется ли циркуляционный насос, является фундаментальным. Подробнее об особенностях каждой схемы отопления можно узнать из видео ниже.

Видео: схема отопления двухэтажного дома теплый пол + коллекторное отопление


Вас также может заинтересовать:

Антифриз для системы отопления загородного дома Водоснабжение частного дома из скважины: схема и организация


Коттедж — прекрасное место для постоянного проживания, возможность навсегда забыть о городской суете, побыть наедине с природой.Но чтобы дом был действительно комфортным, а жизнь в нем приносила только радость, необходимо заранее позаботиться о правильном выборе системы отопления.

Тщательно разработанный проект схемы отопления двухэтажного дома (наиболее распространенная конфигурация загородных коттеджей) позволит не только добиться хорошего распределения тепла, но и сэкономить деньги.

Система отопления двухэтажного дома: особенности конструкции

Особенностью системы отопления двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

Как правило, отопление в 2-х этажном доме состоит из нескольких основных устройств, среди которых:

  • сам котел;
  • трубопроводов;
  • радиаторы;
  • штуцер;
  • все виды датчиков;
  • регуляторы.

Правильно подобрав все составляющие комплекса, можно добиться того, чтобы схема отопления 2-х этажного дома работала как часы. Кроме того, правильная установка поможет поддерживать комфортный микроклимат в помещении и снизить общие расходы на отопление независимо от вида топлива.

Схемы систем отопления двухэтажного дома: выбирайте предпочтительные

Сегодня система отопления двухэтажного дома может быть самой разнообразной: от коллекторной до двухтрубной разводки магистралей.

Следует отметить, что однотрубная (подразумевает последовательное соединение радиаторов) система не позволяет перекрывать или регулировать один из радиаторов, в связи с чем применяется реже, а двухтрубная система ей предпочтительнее.

Современная двухтрубная схема отопления 2-х этажного дома отличается универсальностью и практичностью.Конструкция такой системы предполагает раздельное подключение к каждому из тепловых узлов двух труб — подачи и отвода теплоносителя.

Двухтрубная система отличается от однотрубной порядком подключения радиаторов … При этом специалисты рекомендуют устанавливать регулирующий клапан перед каждым радиатором своими руками — это позволит добиться большего эффективность.

Что касается коллекторной системы, стоимость обустройства которой несколько выше, чем у одно- или двухтрубной системы — она ​​также популярна у владельцев двухэтажных загородных домов.

Преимущество такой схемы отопления в том, что монтаж трубопроводов скрыт, а значит, интерьер помещения совершенно не портится. Как видно на многих фото и видео в Интернете, дом с коллекторной системой отопления смотрится интересно и стильно.

Коллекторная система отопления: особенности популярной схемы

Основным конструктивным отличием коллекторной системы отопления является то, что инструкция подразумевает установку котла на первом этаже и расширительного бака на втором.

Что касается скрытого монтажа, трубопроводы в этом типе системы прокладываются непосредственно под полом, потолком или подоконниками.

Следует отметить, что КПД коллекторной системы отопления также достигается за счет установки отдельного регулирующего клапана на каждом радиаторе. Это очень удобно, ведь в зависимости от потребностей можно создать свой комфортный климат в каждой комнате.

Трубопроводы для системы отопления двухэтажного дома: какие выбрать

Разводку системы отопления в двухэтажном доме можно осуществить с помощью различных труб.Если необходимо добиться высокого коэффициента теплоотдачи и хорошей теплопроводности, то выбирают медные трубы.

Кроме того, такие трубопроводы также отлично противостоят коррозии, выдерживают высокое давление и температуру.

Более бюджетный вариант для двухэтажного дома — использование металлопластиковых трубопроводов. Стоимость таких труб почти на порядок ниже, чем у медных труб, к тому же они отличаются своим качеством.

Важно! Обязательно установите расширительный бак на вашу систему отопления.Благодаря этому ваша система останется нетронутой.

Следует отметить, что отложения охлаждающей жидкости не остаются на внутренней поверхности пластиковых труб, а значит, эффективность не теряется со временем.

Работая над проектом системы отопления для современного двухэтажного загородного дома, важно помнить, что схема должна быть не только эффективной, но и долговечной.

Как правило, действительно профессиональные специалисты, разрабатывая подобные проекты, отдают предпочтение наиболее производительным системам, которые могут работать 20 и более лет, не вызывая нареканий.

Правильно и грамотно подходя к выбору системы отопления для загородного дома, можно получить массу преимуществ:

  • Эффективное отопление дома с минимальными тепловыми потерями;
  • Значительная экономия затрат на тепло достигается за счет снижения расхода топлива и увеличения теплоотдачи от системы, включая трубопроводы и радиаторы;
  • Надежность, отсутствие проблем с системой и, как следствие, лишних финансовых затрат.

— выберем оптимальный.


Основа любого отопительного проекта — правильно спроектированная схема. Он определяет порядок установки, характеристики компонентов и параметры всей системы. Особенно это актуально для теплоснабжения двухэтажного коттеджа или дачи. Система отопления 2-х этажного частного дома может быть построена по нескольким схемам.

Особенности отопления 2-х этажного дома

Специфика организации теплоснабжения зданий высотой более одного этажа — равномерное распределение тепловой энергии от батарей по всем помещениям.Поэтому необходимо решить вопрос — как сделать отопление в 2-х этажном доме с оптимальными параметрами.

Профессиональный дизайнер учитывает все нюансы. Оптимальный вариант — приобрести готовую схему или адаптировать стандартную для отопления дома. При решении данной проблемы учитываются следующие факторы:

  1. Общая площадь здания и его характеристики. Утепление 2-х этажного частного дома своими руками возможно только при хорошем утеплении наружных стен, установке современных оконных конструкций.
  2. Планируемый бюджет. Это влияет на качество закупаемых комплектующих и выбор схемы.

Сделать эффективное отопление частного 2-х этажного дома своими руками возможно только после первичного анализа этих данных.

Лучше всего использовать копию плана дома как основу для составления схемы расположения трубопроводов и компонентов системы. Это позволяет рассчитать количество расходных материалов.

Нагрев самотеком или принудительная циркуляция?

Прежде всего нужно определиться с оптимальным вариантом циркуляции теплоносителя.Он может быть гравитационным или вынужденным. На базе последнего построена система отопления 2-х этажного частного дома средней и большой площади.

Работа основана на естественной циркуляции теплоносителя, возникающей в результате его теплового расширения. При этом необходимо учитывать ограничения — длина трубопровода не должна быть более 60 п.м, для работы системы необходим разгонный стояк. Именно эти факторы определяют выбор схемы водяного отопления для частного 2-х этажного дома с циркуляционным насосом.

Для отопления также можно использовать открытую или закрытую систему. В первом случае схемы отопления для 2-х этажного дома выполняются с горизонтальной обвязкой, что не всегда удобно с точки зрения монтажа и эксплуатации. Оптимальным вариантом будет установка замкнутого контура. Имеет следующие преимущества:

  1. Возможность горизонтального монтажа трубопроводов. Это минимизирует пространство, необходимое для установки.
  2. Улучшение циркуляции за счет повышенного давления в системе — от 1.От 5 до 6 бар.
  3. Теплоотдача от всех устройств (радиаторов и аккумуляторов) будет одинаковой.

Такие схемы отопления для 2-х этажного дома необходимо оборудовать циркуляционным насосом. Без этого невозможно обеспечить нормальную скорость движения теплоносителя.

Сделать качественное отопление в 2-х этажном доме можно только после расчета его тепловых потерь.

Схема расположения труб отопления двухэтажного дома

Следующим шагом является выбор метода прокладки трубопровода.От него зависит скорость прохождения теплоносителя, степень его охлаждения и возможность регулирования характеристик подачи тепла.

Расчет отопления для 2-х этажного частного дома своими руками выполняется на основании анализа всех факторов. Рассмотрим наиболее важные из них, влияющие на выбор схемы расположения линий подачи:

  • Однотрубный. В системе всего один трубопровод, к которому последовательно подключаются радиаторы. Для однотрубного отопления частного 2-х этажного дома своими руками характерно быстрое охлаждение теплоносителя.Поэтому его применяют для обогрева зданий с небольшой площадью до 80 м²;
  • Двухтрубный. Он предназначен для равномерного распределения тепла. Дополнительная обратная линия позволяет подключать батареи последовательно, что снижает потери тепла при циркуляции теплоносителя. Оптимальный вариант низкотемпературной системы отопления 2-х этажного частного дома;
  • Коллектор. Его можно использовать для создания нескольких отдельных отопительных контуров, подключенных к одному коллектору. В коллекторном контуре водяного отопления частного 2-х этажного дома есть возможность регулировать объем притока горячей воды в каждом отдельном контуре.Недостатком является необходимость в большом количестве материалов.

Важным моментом является выбор материала трубы. В замкнутом отопительном контуре 2-х этажного дома рекомендуется применять трубопроводы из полипропилена. Важно учитывать, что максимально допустимая температура горячей воды не должна превышать + 90 ° С.

Также обязательна установка запорной и предохранительной арматуры. К последним относятся вентиляционные отверстия, сливные клапаны и расширительные бачки.

В качестве теплоносителя чаще всего используется вода или антифриз.Последнее предпочтительнее, если система может подвергаться воздействию низких температур.

Правила монтажа отопления

Выбрав оптимальную схему теплоснабжения, можно переходить к практической реализации плана обустройства двухэтажного дома. На первом этапе план корректируется и адаптируется под конкретный коттедж или дачу.

Если за основу была выбрана схема гравитационного теплоснабжения, то следует соблюдать следующие правила установки ее элементов:

  1. Обязательный уклон трубы.В подающей магистрали уклон выполняется от котла, в обратной — к нему. В среднем уклон должен составлять 5-10 мм на 1 п.м.
  2. Диаметр трубопроводов. Для гравитационной системы рекомендуется выбирать трубы с большим сечением — около 40 мм. Таким образом, вы можете уменьшить влияние водяного трения на внутреннюю поверхность магистралей для циркуляции.
  3. Крепление должно располагаться на расстоянии 60-70 мм друг от друга.

Для контроля степени нагрева теплоносителя на ответственных участках трубопровода устанавливаются датчики температуры.В систему обязательно должен входить агрегат для добавления теплоносителя. Чаще всего это делается через расширительный бак, расположенный в самой высокой точке контура.

В теплоснабжении с принудительной циркуляцией особое внимание уделяется подбору дополнительных компонентов. Помимо труб, радиаторов и бойлера в контуре теплоснабжения обязательно должны присутствовать следующие комплектующие:

  1. Расширительный бак. Устанавливается перед входом обратной линии в котел.
  2. Группа безопасности, включая воздухоотводчик, сливной клапан и манометр. Устанавливается на подающей магистрали.
  3. Правильная обвязка радиаторов — установка термостатов и кранов Маевского.

Для системы с принудительной циркуляцией чаще всего выбирают двухтрубный или коллекторный трубопровод. Однотрубная схема будет малоэффективной, так как не сможет обеспечить оптимальные тепловые характеристики радиаторов.

Конструкция коллекторного отопления сложна. В этом случае очень сложно составить схему и подобрать компоненты самостоятельно.Поэтому эту работу лучше доверить специализированным компаниям.

Для коллекторной системы теплоснабжения в трубопроводе каждого коллектора должен быть установлен циркуляционный насос.

Альтернативные варианты отопления для двухэтажного дома

В некоторых случаях установка водяного отопления невозможна или нецелесообразна. В настоящее время возможен другой вид теплоснабжения в 2-х этажном доме с использованием альтернативных источников тепловой энергии.

Наиболее эффективным является геотермальное отопление.При правильной организации практически не зависит от внешних погодных условий. Если помимо отопления 2-х этажного частного дома нужно сделать это своими руками и систему горячего водоснабжения, установите солнечные коллекторы.

Зимой их эффективность невысока. Поэтому солнечные коллекторы работают только вместе с основной системой отопления частного двухэтажного дома. Достоинством такой схемы является возможность использования ее для нагрева воды для бытового потребления в летний период.

Еще один вариант — установка пленочной системы электрообогрева. Принцип его действия основан на резистивном эффекте — при прохождении тока через углеродные полосы генерируются ИК-волны. Они в свою очередь нагревают поверхность предметов, попадающих в зону действия ЛЭП. Однако для такой системы обязательным условием является хорошая теплоизоляция здания. Максимально возможная мощность схемы около 220 Вт / м². Поэтому потери тепла в доме должны быть минимальными.

Все они отличаются высокой стоимостью комплектующих. Поэтому чаще всего используются традиционные системы теплоснабжения 2-х этажного частного дома с газовыми или твердотопливными котлами.

В видеоматериале показан пример коллекторного отопления 2-х этажного дома.

Система центрального отопления — обзор

6.1 Общие положения

Для распределения солнечного тепла в зданиях можно использовать гидравлическую систему (излучающие панели и водяные радиаторы) или центральную систему приточного воздуха.

В системах центрального отопления температура подачи горячей воды может иметь разные значения. В недавнем прошлом наиболее используемым значением в Румынии, а также в других странах Европейского Союза было 90 ° C с перепадом температуры на 20 ° C, но в настоящее время температура подачи обычно ниже 90 ° C.

Обеспечение потребности в тепле для зданий, оборудованных установками центрального отопления, требует систем с высокой эффективностью не только в процессе производства тепла, но и в распределении тепловой энергии.Одним из способов повышения эффективности систем отопления является использование пониженной температуры [1]. Кроме того, можно использовать ВИЭ с более высокой эффективностью в качестве солнечной энергии. Обычно плоские жидкостные коллекторы нагревают передающую и распределяющую жидкость до температуры от 35 до 50 ° C. Систему необходимо контролировать и оптимизировать в соответствии с постоянно меняющейся потребностью в тепле.

Энергетическая и эксергетическая эффективность систем центрального отопления выше при пониженных температурах горячей воды [2], но, основываясь на [3], необходимо указать, что это справедливо только для полностью сбалансированных систем.Стабильность системы центрального отопления с пониженной температурой может быть улучшена за счет уменьшения уровня перепада температуры. Таким образом, можно получить системы отопления с более высокой стабильностью и энергоэффективностью за счет одновременного снижения температуры подачи и падения температуры.

После внедрения пластиковых трубопроводов применение водного лучистого отопления с трубами, встроенными в поверхности помещений (например, полы, стены и потолки), значительно расширилось во всем мире. Ранее системы лучистого отопления применялись в основном для жилых домов из-за комфорта и свободного использования площади без каких-либо препятствий со стороны установок.По тем же причинам, а также для возможного снижения пиковых нагрузок и экономии энергии, излучающие системы широко применяются в коммерческих и промышленных зданиях. Из-за больших поверхностей, необходимых для передачи тепла, системы работают с водой с низкой температурой для обогрева. Однако, чтобы расширить использование этих типов генераторов и извлечь выгоду из их энергоэффективности для достижения целей 20–20–20 (повышение энергоэффективности на 20%, сокращение выбросов CO 2 на 20% и возобновляемые источники энергии на 20%) к 2020 году), необходима работа с радиаторами, которые в прошлом были наиболее часто используемыми оконечными устройствами в системах отопления.

В Европе предстоит отремонтировать десятки тысяч зданий, большинство из которых — жилые. Энергетическая задача будущего будет заключаться в ремонте существующих зданий и предложении системно-инженерных технологий, которые могут быть установлены с минимальным вмешательством, что будет чрезвычайно успешным. Следовательно, если продвигается солнечная технология, она должна быть рассчитана также на работу с радиаторами.

В этой главе представлены системы распределения тепла в зданиях, включая водяные радиаторы, излучающие панели (пол, стены, потолок и пол-потолок) и комнатные воздухонагреватели.Первой целью данного исследования является анализ экономии энергии в системах центрального отопления с пониженной температурой подачи для различных типов радиаторов с учетом теплоизоляции распределительных труб и исследование производительности различных типов низкотемпературных систем отопления с разные методы. Кроме того, разработана и экспериментально подтверждена математическая модель для численного моделирования теплового излучения излучающих полов, а также проведен сравнительный анализ энергетических, экологических и экономических характеристик полов, стен, потолка и пола-потолка с использованием численного моделирования с Выполняется программное обеспечение моделирования переходных систем (TRNSYS).Наконец, включена важная информация по контролю и эффективности SHS, разработана аналитическая модель для энергетического анализа SHS, и представлены некоторые показатели экономического анализа, показывающие возможность внедрения этих систем в зданиях.

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких свистящих вентиляционных отверстий, как у самолета, готовящегося к взлету.Никаких пылеулавливающих воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

This Old House Эксперт по сантехнике и отоплению Ричард Третви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником.«Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, которые в холодный день могут достигать вершины 85 градусов. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из проволочного сопротивления, обычно модифицируется в отдельной комнате, такой как ванная комната или кухня. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или залитые в заливной бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это как надеть свитер на радиатор».

Водяной лучистая установка стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает ценник, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. И когда дело доходит до комфорта, сравнения нет. В этой категории всегда побеждает Radiant.

Гидравлический водяной теплый пол

Гарри Кэмпбелл

Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Горячая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Наружное управление сбросом

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубка Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, за водяные лучистые полы придется платить на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

Электрические теплые полы

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя, в этой стране, Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конечном итоге проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

Ресурсы

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Электрические излучающие маты:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Озеро Цюрих, Иллинойс
800-875-5258
тепло вам.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Ларри Дрейк
Ассоциация излучающих панелей
Лавленд, Колорадо
800-660-7187
radiantpanelassociation.org

БЫСТРАЯ ПРОВЕРКА РАДИАТОРА МОЖЕТ НАГРЕТЬ ХОЛОДНУЮ КОМНАТУ

Это происходит каждый год.

Жара идет уже пару недель, а там еще одна комната или один этаж, там холодно.

Так в чем проблема? Это главное? Это дорого? Вам нужен сантехник?

Что ж, проблема довольно простая и может быть недорого, но вам может понадобиться сантехник.

Прежде чем звонить кому-либо, убедитесь, что клапаны радиатора (в том месте, где трубы входят в радиатор) открыты, чтобы внутрь могла попасть вода. Тогда, если тепла по-прежнему нет, есть две вещи, которые могут быть неправильными.

* В радиаторе может быть воздух, который препятствует циркуляции воды. Это наиболее вероятно, если есть только один радиатор, который не нагревается, или если есть радиатор, который только наполовину нагревается.

Если это так, из радиатора следует «стравить воздух», то есть открыть клапан на дальнем конце для выхода воздуха. В большинстве хозяйственных магазинов есть «ключи», которые упрощают эту работу. Медленно поверните ключ, не более чем на один оборот, и поставьте чашку под клапан — вы не хотите, чтобы выходило много воды, только крошечный кусочек

, который указывает на отсутствие воздуха.

* Если задействовано более одного радиатора или если стравливание не помогает, возможно, в системе недостаточно воды, поэтому давление слишком низкое для обеспечения циркуляции воды ко всем радиаторам.

«Недостаток давления проявляется в первую очередь на верхних этажах», — говорит Дэвид Калвер из компании Bryan Plumbing and Heating в Парквилле. Он предлагает проверить манометр на котле. Это небольшое круглое или квадратное устройство, обычно сверху или спереди.

«Верхняя часть манометра обычно предназначена для давления, а нижняя часть — для температуры котла», — сказал г-н.Калвер объясняет. Найдите значение в фунтах на квадратный дюйм — фунт на квадратный дюйм. «Фунт давления поднимет столб воды примерно на 2,4 фута», — говорит Калвер.

Что должен показывать прибор? Он приводит пример. «Если давление в котле составляет 10 фунтов, он поднимет воду на 24 фута. В типичном двухэтажном доме с подвалом оставьте 8 футов для подвала, 8 футов для первого этажа и примерно 4 фута на втором этаже. чтобы добраться до вершины самого высокого радиатора. Восемь плюс восемь плюс 4 — это 20 футов, так что 10 фунтов давления будет достаточно.«

Если у вас более высокие потолки или нет подвала, скорректируйте значения соответствующим образом.

Если показания манометра в фунтах на квадратный дюйм кажутся слишком низкими для высоты, на которую должна идти вода, системе может потребоваться больше воды. Думайте об этом как о забивании большего количества воды в систему; это повысит давление.

И, если это ваш первый опыт работы с системой горячего водоснабжения, вы можете вызвать сантехника — хотя бы для того, чтобы показать вам веревки, чтобы в следующий раз вы могли продолжить работу самостоятельно.

В основном вот что нужно для регулировки давления.

Сначала система должна быть холодной или, по крайней мере, не работать. Затем определите, есть ли в системе редукционный клапан.

«Чтобы найти его, — говорит г-н Калвер, — нужно проследить за линией холодной воды, ведущей к котлу. Непосредственно перед тем, как вода войдет в котел, будет запорный клапан, а сразу за запорным клапаном находится редукционный клапан ». Вероятно, он красный или зеленый, говорит он, и его цель — снизить «уличное давление» воды, когда она входит в дом, с обычных 45-60 фунтов на квадратный дюйм до 12 фунтов.

Большинство редукционных клапанов, объясняет он, предварительно настроены на заводе на давление 12 фунтов на квадратный дюйм или подъем воды на 28,8 футов. Обычно этого достаточно для трехэтажного дома.

У некоторых котлов есть кнопка «быстрого наполнения» на клапане, которая позволяет быстро доливать воду при уличном давлении. У других есть установочный винт на клапане, который следует поворачивать по часовой стрелке для увеличения давления и против часовой стрелки для его уменьшения. Любую регулировку необходимо производить постепенно, чтобы система могла приспособиться.

В некоторых системах нет редукционного клапана; вода добавляется открытием крана в магистрали с улицы.

Обычно котлы защищены предохранительным клапаном, заводская настройка которого составляет 30 фунтов на кв. Дюйм. Если давление превысит это значение, клапан «дует», и «лишняя» вода выльется наружу. В некоторых старых домах предохранительный клапан может входить прямо в бак для стирки или слив.

Добавить комментарий

Ваш адрес email не будет опубликован.
