Зачем нужна песчаная подушка под фундамент — Расчёт толщины под ленточный

Правильная закладка фундаментного основания обеспечивает прочность и устойчивость здания. Как правило, устраивается песчаная подушка под фундамент ленточного типа, при строительстве домов не выше 2 этажей из блоков или бруса. Под монолитное основание песчаный слой не нужен.

Фундамент на подушке обязательно устраивают на торфяном или глинистом грунте. Такие почвы при воздействии отрицательной температуры вспучиваются, их структура становится неоднородной. Без прослойки песка постройка может деформироваться, а стены – покрыться трещинами. Поэтому точное соблюдение СНиП и правильный расчет основания является обязательным условием при ведении строительства.

Нужна ли песчаная подушка при возведении фундамента?

Песчаное покрытие создают практически под все виды фундаментов.

Его назначение заключается в следующем:

  • Выравнивание поверхности для обеспечение равномерного распределения нагрузки. Особенно важное значение это имеет при использовании монолитной плиты или при монтаже разборного бассейна.
  • Предотвращение вспучивания грунта зимой.
  • Защита фундаментной плиты от промерзания.
  • Защищает постройку от капиллярной влаги.
  • Отводит воду после дождя или таяния снега.

Песок хорошо уплотняется по сравнению с глинистой почвой, поэтому его используют при строительстве малоэтажных домов. Также песчаная прослойка используется для замены непригодного грунта или экономии тяжелого бетона.

В любом случае следует учитывать такие моменты:

  • Песок используется только при строительстве каркасных, блочных домов, которые не создают большого давления.
  • Грунтовые воды должны залегать достаточно глубоко, чтобы при произошло размывание.
  • Для повышения несущей способности поверхность нужно тщательно утрамбовывать с обильным увлажнением.

Необходимость для ленточного фундамента

Закладка основания ленточного типа проводится в несколько этапов. Один из них – устройство подсыпки, которая защищает дом от усадки и воздействия влаги. Но, основная ее задача состоит в обеспечение прочности и устойчивости строительной конструкции.

Такой тип используется при строительстве загородных домов и хозяйственных построек. Например, под гараж достаточно подсыпки толщиной 20 см. Материал утрамбовывается вручную или с помощью электрического инструмента. Если на уплотненной поверхности не остаются следы от обуви, значит, все выполнено правильно.

Требования к подушке из песка

В зависимости от вида и характеристик почвы высота подушки должна составлять 60,0 см. С учетом особенностей российского климата и грунта строители рекомендуют использовать для расчета тройную ширину основания. При строительстве на сильно пучинистых почвах толщина может составлять 80,0 см. Ширина подсыпки должна быть больше ширины фундамента на 15,0 см с обеих сторон.

Для ее устройства используется только крупнозернистый материал. Требования к подсыпке и технология ее устройства определяются строительными правилами.

Песчанная подушка под фундамент


Подушка из песка под фундамент – это слой песка, который насыпается перед строительством фундамента. В основном такая подушка используется для ленточного фундамента, особенно если строительство осуществляется на неустойчивых грунтах.

Зачем нужен песок под фундамент?


Устройство песчаной подушки под фундаменты необходимо в следующих случаях:

  • Проблемный грунт. Если строительство осуществляется на пучинистой почве, торфянике, то здесь ленточный фундамент очень быстро перекашивается и разрушается. Устройство подушки помогает фундаменту длительно стоять на своем месте, сохраняя целостность и прочность.
  • Тонкий слой песчаного грунта под фундамент можно использовать для выравнивания основания.
  • Утрамбованный песок – материал, который отлично противостоит растяжению и сжатию. Поэтому он предотвращает чрезмерную усадку сооружения.
  • Песчаная подушка под фундамент прерывает капиллярное сообщение, и поэтому предотвращает контакт фундамента с влагой. Это тоже продлевает срок его службы.

Как утрамбовать песок под фундамент: последовательность работ


Основные этапы, из которых состоит трамбовка песка под фундамент:

  • Сначала необходимо выполнить разметку и произвести все необходимые расчеты. Для этого используется рулетка и строительный уровень.
  • После этого, в соответствии с осуществленной разметкой, выкапывают траншею или котлован необходимых размеров и глубины.
  • Далее необходимо тщательно выровнять дно траншеи или котлована. Это особенно актуально в тех случаях, когда рытье осуществлялось при помощи экскаватора. После выравнивания грунт на дне хорошенько трамбуют.
  • Далее переходят непосредственно к устройству песчаной подушки под фундамент. Насыпают слой песка и тщательно его трамбуют. В это время нужно смачивать его водой, чтобы он лучше утрамбовался и приобрел большую плотность. Иногда используют смесь песка и гравия. Как определить, что основание утрамбовано должным образом? Самый простой способ – пройтись по слою песка в ботинках. Если следы не остаются – трамбовка песка под фундамент выполнена правильно. Как утрамбовать песок под фундамент? Это можно делать вручную (ручной вибратор, самодельный брус с ручками) или при помощи специальной техники (виброплита – ее применение существенно ускоряет процесс). Целесообразность того или иного способа определяется размерами сооружения и объемом работ.
  • Песчаную подушку под фундамент насыпают и трамбуют слоями по 200 мм. После плотной утрамбовки одного слоя переходят к следующему. При этом постоянно контролируют ровность основания при помощи уровня.

Какой песок под фундамент нужно выбирать?


Наиболее оптимальное решение – использовать гравелистый песок крупной фракции. Песок тонкой и мелкой фракции нежелателен – он имеет низкое сопротивление сжатию, поэтому сооружение дает большую усадку. Если встал вопрос о том, какой песок на фундамент выбирать, то можно использовать и обычный речной песок средней фракции.


Песок для подушки фундамента можно смешивать с гравием – получится смесь с хорошими эксплуатационными характеристиками.


Кстати, совсем не обязательно задаваться вопросом о том, какой песок нужен для фундамента. Можно использовать и другие материалы, обладающие необходимыми характеристиками.


Большим преимуществом покупки винтовых свай, которые предлагает компания «РадоСваи» является то, то для них не требуется устройства песчаной подушки под фундамент. Нижний конец сваи погружают в плотные устойчивые слои грунта, в которых они надежно фиксируются и конечно, не последним плюсом является стоимость сваи.

Песчаная полушка под фундамент: толщина


Толщина песчаной подушки обычно составляет от 100 до 200 мм. При минимальной толщине песчаная подушка под фундамент предназначена в основном для выравнивания основания.


Максимальная толщина песчаной подушки под фундамент рассчитывается как ширина самой ленты фундамента, умноженная на три.


После того как подушка устроена, можно непосредственно переходить к строительству фундамента.

Как при устройстве песчаной подушки под фундамент повысить ее надежность?


Наибольшей надежностью обладает песчаная подушка под фундамент трапециевидной формы, которая постепенно сужается книзу под углом 30⁰.


Наиболее распространенной проблемой основания здания на песчаной подушке является смешивание песка с грунтом, его заиливание при высоком УГВ. Для того чтобы предотвратить это и продлить срок службы фундамента, можно перед насыпанием песка положить на основание гидроизоляционную пленку или другой материал, который станет надежным барьером между материалом подушки и грунтом.


Следует отметить, что даже правильно устроенная подушка из песка далеко не всегда обеспечивает нужную прочность и долговечность ленточной конструкции. Поэтому при строительстве на неустойчивых грунтах часто предпочтение отдают винтовым сваям. Компания «РадоСваи» сегодня предлагает качественную продукцию, предоставляет услуги по установке винтовых свай под разные дома: деревнные, кирпичные, каркасные, газобетонные, из бревна и бруса, а также другие сооружения.

Подушка под фундамент: песчаная, бетонная или гравийная

Для разных сооружений устраивается разный фундамент. Фундамент – это основа будущего строения, от его конструктивных особенностей зависит срок эксплуатации всего строения. Однако и этой основе требуется своя подоснова. Целостность основания будущего дома зависит от типа грунта, на котором оно размещено. И в том случае, когда под будущим зданием располагаются прочные устойчивые грунты, и тогда, когда под домом находятся суглинки организовывается подушка под фундамент.

Закладывать ее рекомендуется под любой фундамент, независимо от его размеров и глубины. Очень важно подобрать под конкретный тип основания свою подоснову, чтобы она в полной мере выполняла возложенные на нее задачи.

Подушка под плиту

Зачем нужна подушка под фундамент

Подушка под фундамент — это искусственное основание из гравия, песка, бетона, ж/б блоков, которое не входит в конструкцию фундамента, а заменяет часть грунта под ним. Подушка выполняет ряд функций.

Таблица 1. Функции выполняемые подушкой под фундамент.

Выполняемая функция Описание
Выравнивание Должна выравнивать дно траншеи. Необходимо устройство подосновы под сборные и плитные фундаменты. При закладке мелкозаглубленной ленты под невысокие строения такую функцию выполняет слой гравия или даже уплотненного песка
Защита от подвижек грунта Защищает фундамент от сезонных подвижек грунта. При засыпке слоя песка или гравия на слабые и пучинистые грунты увеличивается несущая способность почвогрунта, чем обеспечивается надежное основание
Дренаж Препятствует поднятию влаги из почвы в фундамент и отводит дождевые воды в сторону
Защита от морозного пучения Препятствование выталкиванию фундамента из земли под действием расширяющейся воды
Уменьшение процессов усадки здания Создает более прочную опору под объектом
Повышение стабильности строения Особенно ценится в сейсмологически неспокойных районах

Отдельно хотелось бы акцентировать внимание на явлении морозного пучения, от которого и предохраняет более плотная, чем грунт, подоснова. Особенно характерно это явление для глинистых почв. Глинистые грунты зимой промерзают неравномерно, увеличиваясь в объеме до 9%.

Мало того, в течение всей зимы глина подсасывает влагу из нижних горизонтов грунта, еще больше увеличиваясь в объеме. При этом если высокий УГВ, то глина может может вспучиться до десятков сантиметров и поднять дом, автодорогу и даже железнодорожное полотно. В результате такого воздействия морозного пучения фундамент может весной легко пойти трещинами. Спасет от воздействия разрушительных сил подоснова из крупного песка, щебня или пескогравийной смеси, выполняющая амортизирующую и дренирующую функцию.

Действие морозного пучения

Виды подушек под фундамент

Давайте рассмотрим основные виды подушек под фундамент.

Песчаная подушка

Подушка из песка — очень распространенный тип подосновы для ленты, особенно под одноэтажные строения благодаря доступности и дешевизне строительного материала. Для ее устройства берется крупнофракционные речной или карьерный песок. При расчете объема стройматериала нужно добавлять примерно 15% на утрамбовку. Песок имеет свои достоинства:

  • хорошо отводит дождевые осадки;
  • впитывает грунтовые воды;
  • выполняет роль амортизатора при пучении;
  • повышает теплоизоляционные свойства конструкции;
  • хорошо трамбуется.

Преимущества песчаной подушки

Песчаная подоснова выбирается наиболее часто в следующих случаях:

  • под легкие и одноэтажные постройки: дома, гаражи, хозпостройки;
  • когда требуется заменить рыхлую почву под основание на более уплотненную;
  • под мелкозаглубленные основания для отсечения капиллярного подсоса.

Размеры и толщина песчаной подосновы выбираются исходя из типа грунта, этажности и материала постройки, характеристик почвы. Толщина песчаной подосновы под ленту зависит от ее ширины. Под плиту прослойку насыпают толщиной до 15 см, под сваи и столбы до 30 см, вдобавок она должна быть шире размера столбов на 15-20 см по окружности. На глинистых грунтах толщина подушки может достигать полуметра. В этом случае песок насыпается послойно по 15-20 см и каждый слой проливается и утрамбовывается.

Совет! Сильно толстую подоснову специалисты делать не рекомендуют, так как сложно предугадать как она себя поведет в экстремальных условиях.

Песчаная подушка

Кроме этого, для устройства качественной подосновы в месте с высоким УГВ потребуется гидроизоляционный материал, например, геотекстиль или рубероид. Дело в том, что песок очень хорошо всасывает воду, которая без гидроизоляции будет подниматься по порам бетона фундамента вверх в стены. Геотекстиль укладывается и под слой песка и сверху. Уложенные на него слои предварительно трамбуются трамбовкой. Для лучшего уплотнения песок лучше поливать.

Гравийная подушка

Щебеночная подушка также пользуется большой популярностью благодаря несложной технологии засыпки и большей прочности, чем песчаная. Щебень для этих целей может браться двух видов: гравийный и гранитный. Известняковый для таких задач не подходит из-за его невысокого качества.

Гравий — это разновидность щебня, получаемая просеиванием карьерного или речного песка. Именно гравийный щебень используется в 90% случаев для засыпки подосновы. Он отличается более доступной ценой по сравнению с гранитным. Гравийный щебень отличается округлой формой зерен.

Гравий меньше всасывает воду, чем песок и выдерживает большие нагрузки. Благодаря этой особенности щебеночная подушка может служить подосновой для фундамента двух- и даже трехэтажных строений. По стоимости такой вариант обойдется дороже, чем песчаная засыпка.

Цены на гранитную щебень

Щебень гранитная

Видео — Как трамбуют щебень

Для изготовления подушки берется фракция щебня 20-40 мм прочностью М1200. Это морозостойкий стройматериал, что особенно важно. Щебень насыпается на песчаную подсыпку и трамбуется. Если необходим толстый слой гравия, то засыпается и трамбуется он, как и песок, послойно. В качестве гидроизоляции используют жидкие битумные составы, так как рулонные и тканевые материалы могут повредиться об острые края щебня.

Обратите внимание! Ряд специалистов считает, что применение гидроизоляции не обосновано и может лишь привести к удорожанию строительства при низком УГВ.

В качестве аргументации метода приводится опыт. Если взять 2 стеклянные емкости и заполнить на треть водой, а потом в одну аккуратно всыпать песок, а во вторую — гравий, то влажность по песку поднимется намного выше от уровня воды, в то время как в емкости с гравием будет оставаться на прежнем месте. Это происходит от того, что гравий не настолько втягивает воду, как песок.

Комбинированная песчано-гравийная подушка — пошаговая инструкция укладки

Достаточно часто строители засыпают комбинированную подушку из песка и щебня. Требования к стройматериалам остаются прежними: крупнофракционный речной или карьерный песок без примесей глины и гравий 20-40 мм. Стройматериалы засыпаются послойно в виде пирога в следующей очередности:

Шаг 1.  Выстилается на грунт геотекстиль с запасом по краям для обертывания торцов песчаного слоя.

Песок укладывают на геотекстиль

Шаг 2. Слой песка трамбуется.

Трамбовка песчаного слоя

Шаг 3. Слой песка укрывается геотекстилем сверху.

Утрамбованный слой песка укрывают геотекстилем

Шаг 4. На геотекстиль насыпается еще тонкий слой песка для избежания повреждения тканевой гидроизоляции острыми краями гравия.

Небольшой слой песка насыпают поверх геотекстиля

Шаг 5. 10-20 см щебня, который трамбуется до 5-6 раз. Пирог проливается водой и трамбуется.

Трамбовка щебня

Такая песчано-щебеночная подоснова отлично подойдет для слабонесущих почвогрунтов. Нужно учитывать, что песчаногравийные подушки сами по себе подвержены небольшой усадке. Поэтому трамбовке нужно уделить повышенное внимание.

Цены на различные виды геотекстиля

Геотекстиль

Бетонная подушка под фундамент

Бетонная подоснова достаточно редко используется в частном домостроении из-за ее дороговизны и трудоемкости в заливке. Однако именно она обладает наибольшей прочностью среди всех представленных. Бетонная подоснова делается аналогично схеме устройства фундамента, только тоньше. В целом, заливку можно разделить на следующие этапы:

  • выемка грунта;
  • устройство песчаной подсыпки, ее трамбовка;
  • устройство гидроизоляции;
  • заливка тонкого слоя бетона;
  • возведение опалубки;
  • устройство горизонтального армирующего слоя;
  • заливка бетона;
  • штыкование;
  • период высыхания.

Бетонная подушка

Таким образом получаются самые крепкие подушки под фундамент.

Цены на различные виды цемента

Цемент

Железобетонная подушка под фундамент

Вариант опоры для сборных фундаментов — специальные готовые трапециевидные изделия. Внутри них находится стальной арматурный каркас. Именно фундаментные подушки применяются для строительства крупных зданий.

Проектируются они как опора для готовых фундаментных блоков. На верхней части изделия находятся петли-проушины, предназначенные для удобного захвата краном. К основным блокам выпускают доборные изделия. Преимущества железобетонных подушек: универсальность, долговечность и быстрый монтаж. В качестве недостатков можно отметить необходимость использования спецтехники для работы с ними.

В частном домостроении блоки используются для строительства домов усадебного типа, а также при строительстве домов повышенной комфортности. Перед началом работ по их установке дно котлована или траншеи выравнивается или трамбуется. На неустойчивые грунты в целях выравнивания можно засыпать песчаную подложку.

На выровненное и уплотненное дно ставятся блоки вплотную торцом к торцу таким образом, чтобы образовалась линия. Образовавшиеся пазухи заделываются цементно-песчаным раствором. На верхнюю плоскость устанавливаются бетонные блоки фундамента с перевязкой.

Блоки под фундамент

Цены на различные виды фундаментных блоков

Блок фундаментный

Устройство подушки под фундамент

В отличие от песчаной и гравийной подушек во многих случаях бетонная является уширением фундамента. Уширение необходимо, когда ширины стенки фундамента явно не хватает для восприятия веса от строящегося дома. Уширение выполняется как армопояс под стенку фундамента или как башмак под столб.

Устройство подушки

Такое бетонное уширение необходима, чтобы увеличить площадь основания, на которое будет опираться строение всем своим весом. Чем больше площадь, тем основание сможет выдержать больший вес.

Что касается размеров, то толщина такого уширения должна быть не меньше 300 мм, но не больше 400 мм.

Как устраивается такая подушка:

  1. На грунт делается засыпка песком или гравием слоем 150-200 мм и трамбуется.
  2. Делается опалубка. При выполнении ленты можно обойтись без нее.
  3. Проводится гидроизоляция: щебеночное основание проливается горячим битумом. Впрочем, если добавить в бетон Пенетрон Адмикс, гидроизоляция не нужна. Однако следует постелить слой толстого строительного полиэтилена (или 2, если основание было гравийное), чтобы из бетона не уходила вода.
  4. Проводится армирование: оно выполняется связанными сетками из стержней диаметр которых не меньше 12 мм. Нижняя сетка должна отступать от низа на 70мм, верхняя от верха — на 30-40мм.
  5. Проводится бетонирование: бетон льется в опалубку, уплотняется, разравнивается. Заливку бетона лучше выполнять единоразово, чтобы избежать образования швов. В противном случае нужно выполнить вертикальные отсечки. Поверхность накрывают полиэтиленом, чтобы обеспечить высокую влажность бетона при твердении.
  6. Опалубку можно снимать на третий день. Время затвердевания подушки — 28 суток.

Подушка под ленту

В продаже на сегодняшний день можно найти огромный выбор готовых жб фундаментных подушек. Конструктивно они представляют собой трапецеидальные изделия из тяжелого бетона армированного сетчатым каркасом. Такие блоки оптимизируют нагрузку на низ фундамента и снижают давление строения на грунт.

Кроме этого, монтаж готовых блоков снижает трудозатраты при строительстве. Фундаментные подушки кладут на песчаную подсыпку и соединяют цементным раствором. В дальнейшем на них устанавливаются уже фундаментные блоки.

Фундаментная подушка

Специалисты советуют закладывать подушку под любую ленту, не взирая на её размеры и глубину. Под ленту можно заложить любую подоснову: бетонную, ЖБИ, песчаную, гравийную, комбинированную. Какой конкретно материал можно использовать зависит только от свойств почвогрунта в пятне строительства, УГВ и бюджетных возможностей будущего домовладельца.

Самым распространенным способом устройства подушки является песчаная технология, наиболее подходящая для устойчивых грунтов с достаточно низким УГВ. Тщательная послойная трамбовка песчаного основания предотвратит ее проседание. Песок накидывается слоями по 10-20см и уплотняется катком или трамбовкой до примерной плотности 1,6т на кубический метр. Такой плотности невозможно добиться утаптыванием, поэтому лучше спецтехнику взять в аренду. Прокатывать песок обычно приходится 5-6 раз.

Видео — Когда и как делать песчаную подушку под фундамент

Кроме тщательно утрамбованной песчаной прослойки, можно использовать смесовый материал. Смесь песка и гравия должна быть в следующем процентном содержании: 40% песка, 60% гравия фракцией 20-40 мм. Такая подложка в трамбовке не нуждается. Это отличный вариант для одноэтажного кирпичного и любых домов построенных из легких стройматериала: бруса, газобетона и пр. В капстроительстве увеличивать габариты подушки под ленту бесполезно. Однозначно в качестве подложки нужно использовать бетон.

Какие размеры будут подходящими:

  • независимо от материала для ее создания выбранного толщина подушки под ленту должна быть в 3 раза больше площади нижней части стены фундамента;
  • ширина подушки ленты зависит от устойчивости почвогрунта. На песке она может быть 50 см-60 см, на суглинке или супеси — 80 см;
  • если планируется устройство подвала, подушка под ним должна быть такого же размера, как и под фундаментом.

Так как под ленту чаще всего засыпается песчаная подушка, давайте рассмотрим этапы организации работ при ее устройстве:

  1. Рытье траншеи. Песчаная подушка должна выходить к нулевому уровню фундамента.
  2. Организация опалубки: доски также должны выходить к нулевому уровню.
  3. Укладка гидроизоляции: заливка битума или укладка рулонного материала. Слой гидроизоляции предотвратит капиллярный подсос влаги вглубь.
  4. Укладка и прессование песка слоями.
  5. Снятие опалубки.
  6. Устройство гидроизоляции по верху.
  7. Устройство фундамента.

Устройство подготовленной опалубки с армированием

Подушка под плиту

Плита — самый надежный вид фундамента, но для большинства случаев под нее также необходима подоснова. Выбор материала зависит от уже перечисленных выше условий: состава почвы, процента водонаполнения почвогрунта и пр. Песчаная подушка поможет выровнять дно котлована и уменьшить нагрузку на основание.

Вдобавок песок хорошо выполняет дренажные функции — он быстро отведет воду. Если же в месте стройплощадки наблюдается высокий УГВ, стоит подумать об устройстве гравийной подосновы. Необходимо учитывать, что подушка также должна выполнять теплоизоляционную функцию.

Советуем почитать нашу статью на тему — Утепление фундамента дома снаружи пенополистиролом , где рассмотрены достоинства материала, а также способы его самостоятельного монтажа.

Существуют разные пироги подушек под плиту. Между подушкой и плитой должен быть заложен слой гидроизоляции. При этом гидроизоляция не должна быть повреждена впоследствии армирующими частями фундамента. Поэтому в комплексе пирог под плиту может смотреться так:

  • хорошо утрамбованная песчано гравийная смесь;
  • бетоноподготовка или ЭППС с продувкой стыков монтажной пеной;
  • слой гидроизоляции: например полиэтиленовая пленка 250 мкм;
  • снова бетоноподготовка или утеплитель;
  • монолитная плита.

Что касается выбора щебня или песка, то в случае под плиту это не особенно важно. Щебень сыпят там, где его много и где есть возможность его дешево купить. В Московской области и Подмосковье, например, много дешевого песка и удорожать строительные процессы особой необходимости нет. Плита сама по себе мощное основание, а подушка выполняет только подготовительные функции.

Песчаная подушка под плиту

Таким образом, подушка под основание дома нужна для повышения прочности сооружения и продления срока его эксплуатации. Для частного одноэтажного строительства оптимальный вариантпесчаная подушка. Если дом построен из тяжелых материалов, имеет большой размер и будет иметь больше одного этажа, лучший выбор — гравийно-песчаная подсыпка. Наиболее прочный вид опоры — бетонная подстилающая подушка или готовая жб конструкция под сборный фундамент.

Зачем нужна песчаная подушка под ленточный фундамент

Фундамент — это наиважнейшая часть здания или сооружения, и от того как качественно сделан фундамент зависит долговечность и прочность здания или сооружения в целом.

В случае халатного отношения и выполнения некачественного фундамента, при производстве которого не соблюдались специализированные нормы и правила строительства, здание, которое будет возводится на таком фундаменте заранее обречено на краткосрочную службу, оно за короткий период времени придёт в состояние негодности и невозможности его эксплуатации.

Так что самая важная основа любого строительства — это качественно выполненный фундамент. А он может быть выполнен качественно, только в случае соблюдения технологии возведения. Одной из основных составляющих фундамента является подушка из песка, именно она является гарантом прочности и долговечности фундамента. В этом случае вам не будет необходимости переживать за сохранность дома, так как основание дома выполнено с точным соблюдением технологии строительства.

При строительстве зданий и сооружений предусматривается организация песчаной подушки под фундамент, данная составная часть технологического процесса в строительстве фундамента служит для минимизации влияния оказываемого на фундамент почвой в периоды межсезонья, во время изменения уровня грунтовых вод, для отвода воды из-под основания фундамента, для повышения амортизационных свойств фундамента и соответственно для увеличения надёжности и срока службы всего будущего сооружения.

Согласно рекомендациям по изготовлению фундамента на первоначальном этапе выполняется разметка и выкапывается траншея под будущий фундамент. Соответственно технологии строительства для ленточного фундамента необходимо организовать песчаную подушку. Толщина песчаной подушки зависит от типа грунтов на которых производятся строительные работы, в особенности глубины их промерзания в зимнее время, в среднем эта толщина составляет от 30 до 60 см. (может достигать 80 см.). И вообще, чем больше толщина подушки под фундамент, тем выше качественные показатели амортизации фундамента и тем ниже деформационные нагрузки на фундамент.

Пропорциональное соотношение толщины ленточного фундамента к толщине песчаной подушки приблизительно 1/3. Таким образом ширина песчаной подушки может превышать по толщине ширину ленточного фундамента в 3 раза. Если говорить о форме сечения песчаной подушки, то целесообразно соблюдать трапецевидную форму, которая плавно сужается к низу под углом приблизительно около 30 гр.
Одним из важных условий качественного исполнения песчаной подушки является её хорошая послойная утрамбовка, во избежание возможной осадки и деформирования грунта. Для её производства используется песок средней или крупной гравелистой фракции. Утрамбовка производится слоями по до 20 см, при помощи специализированных катков или площадочными вибраторами. Уплотнение лучше производить мокрым песком, то есть песок предназначенный для использования под песчаную подушку необходимо заранее смачивать водой, а затем уже производить укладку его в траншею. Во влажном виде песок лучше утрамбовывается и уплотняется, а так же посредством заблаговременного увлажнения из песка вымываются различные ненужные примеси, такие как, ил и глина, что способствует улучшению его качества.

Песчаная подушка после утрамбовывания должна иметь ровную поверхность, и выравненной относительно линии горизонта. Соответствие плотности утрамбованности песка, проверяется следующим образом: на утрамбованной поверхности не должно оставаться следа от протектора обуви.

Вообще для выполнения такого элемента строительства, как песчаная подушка под ленточный фундамент нужно использовать информацию представленную в ведомственных строительных нормах ВСН-29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах».

Внимание! Некоторые «знатоки» для организации подушки используют вместо песка глину, объясняя это тем, что глина является более водоотталкивающим материалом и способна лучше предохранить фундамент от воздействия воды поступающей из грунта. Такое мнение ошибочно. Да, в действительности вода задерживается слоем глины, но в то же время вместе с этим, прямо пропорционально увеличивается пучинистость грунта под фундаментом сооружения, что в свою очередь приводит к повышению нестабильности подлежащего грунта, а соответственно к уменьшению качественных характеристик фундамента, уменьшению срока его службы и надёжности.

Для продления срока службы песчаной подушки, для того чтобы предотвратить заиливание песка при повышенном уровне грунтовых вод, перед тем, как засыпать песок в подготовленную траншею, необходимо проложить дно траншеи материалом «геотекстиль» и в последствии уже на него выкладывать песок, предназначенный для изготовления подушки, геотекстиль предотвратит возможность смешивания песка с основным подлежащим грунтом.

песчаная, щебеночная, бетонная – зачем нужна и как делать

Всем известно, что опорой дома является фундамент. Если подземная часть будет выполнена правильно, то строение простоит долго. В период эксплуатации на его фасаде не появятся трещины, окна не перекосятся, а цоколь не разрушится. Подушка под фундамент является первым слоем основания почти каждого строения. Она считается важной функциональной составляющей, а ее устройство подчиняется определенным правилам.

Зачем нужна подушка

Казалось бы, для чего нужны подушки для фундамента, если под ним в качестве основания будет находиться плотный слой грунта? Но оказывается, что именно благодаря им:

  • соблюдается равномерность перераспределения поступающих нагрузок на грунт;
  • происходит снижение точечного давления;
  • сводится к минимуму воздействие на подземные конструкции сил морозного пучения;
  • выравнивается дно выемки, причем сделать это можно своими руками;
  • гарантируется горизонтальность расположения фундаментной подошвы;
  • снижается УГВ, а от фундамента отводится дождевая и талая вода;
  • обеспечивается стабильность положения всего строения;
  • минимизируются усадки различного происхождения.

Для устойчивого основания требуется, чтобы подушка под фундамент имела правильные размеры, достаточное уплотнение и выравнивание. Ее ширина должна быть больше ширины фундаментной подошвы, а высота – выбираться с учетом:

  • глубины промерзания грунта;
  • уровня подземных вод;
  • примерной величины постоянных и временных нагрузок;
  • геологических условий.

Подсыпка под фундамент является своеобразным балластом, ограждающим строение от контакта с почвой и от сезонных подвижек грунта.

Нередко подушка под фундамент заменяет неподходящий или слабый почвенный слой. В этом случае он удаляется, а на его место подсыпается крупный песок. Для предотвращения его вымывания или заиливания, при высоком уровне грунтовых вод в выемку укладывают геотекстиль.

Материалы

При устройстве фундаментных подушек можно использовать:

  • речной и карьерный песок;
  • щебень и гравий;
  • бетонный раствор.

Уточнения по составу и размерам подстилающего слоя даются в проектной документации. Как правило, в ней учитывается доступность материалов по регионам и их приемлемая стоимость. Но основным аргументом, все же, остаются геологические условия. К примеру, для слабых грунтов гравийно -песчаная подушка под фундамент закладывается в пропорции:

  • 40% песка;
  • 60% щебня, либо гравия.

Некоторые мастера предлагают устройство фундаментной подушки из глины. Они утверждают, что выравнивающий слой будет выполнять гидроизоляционную функцию. Конечно, глина сможет защитить бетон от капиллярного всасывания воды. Но этот грунт является пучинистым, поэтому при промерзании увеличивается в объеме и начинает давить на подземную конструкцию. Из этого следует вывод, что суждение о том, что для основания под фундамент можно использовать глину – абсолютно не правильно.

Песчаная подушка

Устройство подстилающего слоя своими руками лучше сделать из песка, так как материал вполне доступен во многих регионах страны. У неопытных застройщиков часто возникает вопрос о том, какой песок нужен для фундамента и подушки – речной или карьерный, и какая фракция зерен должна быть.

Следует начать с того, чем отличается речной песок от карьерного. Первый считается намного чище, так как природная дислокация материала и технологические особенности добычи подразумевают отсутствие в составе инородных частиц. В нем нет глинистых включений, слишком опасных для конструкции основания. При замесе бетонной смеси и устройстве подушки для фундамента лучше использовать речной песок или промытый карьерный, который обойдется несколько дешевле.

Карьерный песок добывается в больших объемах из открытых разработок. Именно поэтому в его составе присутствует много различных примесей, таких как глина, крупные камни и пылевидные частицы. Без дополнительной обработки он применяется лишь в некоторых случаях, например при прокладке дорог.

Для фундамента и подушки грязный карьерный песок использовать не рекомендуется, так как присутствие в нем даже небольшого количества вредных включений может отрицательно сказаться на устойчивости подземной части дома и его долговечности. Зачем же рисковать из-за разовой экономии, когда существует лучшая по качеству альтернатива?

Отличить речной сыпучий материал от чистого карьерного песка можно по внешнему виду зерен. Нужно просто посмотреть на них сквозь лупу. В первом случае частички будут округлыми, а во втором – с острыми гранями.

Песок для фундамента и подушки выбирают крупных фракций.

Как говорилось выше, сделать песчаную подушку для фундамента своими руками будет совсем несложно. Для этого потребуется сам материал, трамбовка и вода. При большой площади строения лучше будет использовать специальную вибро — плиту или каток. А при уплотнении подстилающего слоя в траншее можно воспользоваться и проверенными дедовскими инструментами, например бревном с поперечной ручкой.

Песчаная подушка под ленточный фундамент или бетонную плиту засыпается послойно. Каждый пласт разравнивается, увлажняется и тщательно трамбуется. Обильный полив водой способствует лучшему уплотнению песка и обеспечивает максимальную плотность основания. При высоком уровне грунтовых вод на дно траншеи подсыпается щебень. Он берет на себя функции дренирующего слоя. При его отсутствии основание дома рано или поздно будет размыто.

Специалисты рекомендуют сделать подушку для фундамента из песка в случаях, когда:

  • возводится одноэтажный дом;
  • для наземной части строения используются легкие материалы;
  • грунтовые воды залегают на большой глубине.

Еще до начала работ следует определиться с толщиной песчаной подушки для фундамента. Она, как правило, составляет 10-20см, но при устройстве основания под бетонную плиту или при замене слабого грунта размер может увеличиваться до 50-80см. Для ленточной конструкции максимальная высота подстилающего слоя ограничивается показателем тройной толщины ленты. Что касается ширины подушки, то она должна быть больше аналогичного размера подошвы или плиты для фундамента на 20-25см.

Щебеночная подсыпка

Подушка из щебня под фундамент считается прочнее предыдущего варианта устройства основания. Ее также можно выполнить своими руками. На начальном этапе дно выемки покрывается крупным песком слоем 10-15см, после чего выполняется его разравнивание и тщательная трамбовка с увлажнением.

Далее укладывается щебень средней фракции (20-40мм) слоем толщиной 20-25см. Для его уплотнения следует использовать вибро — плиту. Зачем? Да только лишь потому, что дедовскими методами сделать это будет слишком трудоемко.

Щебеночная подушка под ленточный фундамент способна принять нагрузки от кирпичных и каменных домов малой этажности.

Нередко в проекте предусматривается щебеночно-песчаное основание. Оно засыпается послойно с чередованием материалов и уплотнением. Такой вид подсыпки хорошо зарекомендовал себя при строительстве объектов на слабонесущих грунтах.

Бетонное основание

Самый дорогой и надежный вид подстилающего слоя. Подушка из бетона может использоваться даже для фундаментов многоквартирных домов. Технология ее выполнения достаточно проста и доступна для самостоятельной работы. Процесс состоит из нескольких этапов:

  • выравнивания дна выемки;
  • подсыпки щебня слоем 10см и трамбовки;
  • установки опалубки на высоту, согласно проекту;
  • настила гидроизоляции;
  • укладки арматуры;
  • заливки бетонного раствора;
  • набора монолитом проектной прочности;
  • демонтажа опалубки.

Для прочного сцепления основания с фундаментом, в подушке устанавливаются выступающие над поверхностью стальные стержни. Они служат соединительными анкерами, максимально усиливающими подземную конструкцию.

Заключение

Три основных вида фундаментных подушек могут использоваться как отдельно друг от друга, так и в различных комбинациях. Выбор зависит от многих факторов, а окончательное решение принимается проектировщиками.

её толщина и правильное устройство

Для возведения фундамента существует масса учебников, видеоуроков и пошаговых инструкций.

И ещё масса рекомендаций от специалистов, которые с телевизионных экранов вещают о том, как правильно вырыть траншею под фундамент, и почему лучше использовать бетон именно их компании.

Но почему-то крайне редко затрагивается тема правильной организации песчаной подушки при возведении основания конструкции.

Мы решили восполнить этот пробел и рассказать вам, для чего она нужна и в каких случаях ею можно пренебречь. Коснемся темы изготовления подушки для разных типов фундамента, и материалов для этого.

Содержание статьи

Для чего нужна песчано-гравийная подушка

Чтобы говорить о необходимости её возведении нужно, прежде всего, знать для чего нужна песчаная подушка.

Для её устройства есть сразу несколько причин:

  • Она служит для выравнивания дна траншеи. Качественное выравнивание крайне важно для дальнейшего устройства фундамента.
  • Она противостоит сжатию почвы под основанием сооружения, и правильно распределяет вес всей постройки.
  • Правильно сделанная подушка под фундамент предотвращает его промерзание.
  • Песчаная прослойка может играть роль дренажа и отводить дождевую или талую воду от основания здания.
  • Правильная песчаная прослойка обрывает капиллярный мост и противостоит проникновению влаги из почвы в основание постройки.
  • Она служит «амортизатором» для фундамента при пучении грунта.

Исходя из вышесказанного, песчаную подушку делать обязательно для всех типов оснований.

Материалы для создания подушки

Даже судя из названия, «песчаная подушка» делается из песка, но не любого, как может показаться, а крупнозернистого.

Идеальный вариант – это гравелистый песок с крупной фракции. Именно «крупный» песок или речной песок средней фракции будет противостоять возможной усадке конструкции.

Но многие специалисты рекомендуют для устройства прослойки использовать песчано-гравийную смесь, мотивируя это лучшими дренажными и компенсационными свойствами.

На самом деле для компенсационной прослойки можно использовать любой, менее пучинистый материал, который хорошо противостоит сжатию.

Гораздо важнее уберечь эту прослойку от влияния на нее влаги, при сезонных повышениях уровня грунтовых вод. Для этого, нужно предотвратить смешивание почвы с песчаной подушкой посредством укладывания между ними слоя геотекстиля.

Устройство и толщина

Она индивидуальна для каждого проекта, и для правильного расчета следует учитывать несколько факторов:

  • Какой тип фундамента планируется использовать.
  • Размеры и вес постройки.
  • Грунт на котором возводится постройка.
  • Глубина промерзания грунта.
  • Наличие и близость грунтовых вод к поверхности почвы.

Во многих изданиях сказано, что чем толще песчаная прослойка, тем лучше она противостоит различным деформациям конструкции. Специалисты с этим мнением категорически не согласны.

Важно! Максимальная толщина песчаной подушки для ленточных фундаментов составляет три ширины ленты.

Для ленточного фундамента

Ленточный фундамент является наиболее распространенным типом основания, используемым при постройке малоэтажных зданий.

Толщина песчаной подушки под фундамент такого типа назначается от конкретных условий строительства. Но, для небольшого строения, как правило, берут среднее значение, равное 15-25 см.

Специалисты рекомендуют, чтобы ширина песчаной подушки была на 10-20 см. больше чем ширина ленты.

Делается прослойка между ленточным фундаментом и грунтом так: на дно траншеи насыпается рекомендованный слой песка и тщательно разравнивается. После чего песок умеренно увлажняется водой для лучшей усадки и последующей трамбовки.

Процесс утрамбовки прослойки лучше всего проводить с помощью виброплиты, но можно это сделать и подручными средствами.

Степень готовности можно определить так: на поверхности не должно оставаться следов от обуви после прохождения взрослого человека. После трамбовки следует этап тщательного выравнивания подушки и укладка на неё слоя гидроизоляции.

Для монолитного фундамента

Устройство песчаной прослойки под такое основание, делается, так же как и в ленточном, но по всей площади котлована.

Чтобы сделать правильную прослойку под такой тип фундамента нужно:

  1. Тщательно разровнять дно котлована.
  2. Насыпать гравий или щебень толщиной 10-15 см. Этот материал служит для компенсирования малой плотности грунта и его пучинистости.
  3. На щебень насыпается слой песка. Для маленькой бани или небольшого коттеджа достаточно слоя в 10 см. Песок поможет равномерно распределить нагрузку от постройки на почву.
  4. Следующим этапом устройства будет тщательная трамбовка. Для этого специалисты рекомендуют использовать виброплиту.

Песчаную прослойку перед устройством на ней фундамента, нужно обязательно выровнять и покрыть слоем гидроизоляции, для предотвращения попадания влаги в основу постройки.

Для столбчатого и свайного фундамента

Столбчатый фундамент также требует устройства под ним песчаной прослойки, вернее, песчано-гравийной.

Принцип её устройства такой же, как и для других типов основания зданий: вначале насыпается слой гравия или щебня, после чего, насыпается песок, увлажняется и тщательно утрамбовывается ручной трамбовкой.

Для фундаментов такого типа песчано-гравийная прослойка должна быть толщиной 20-30 см. Кроме того, она должна быть шире столба на 10-20 см. с каждой стороны.

После, на поверхность подушки укладывается рубероид или полиэтилен, для предотвращения впитывания в нее воды из заливаемого бетона.

Из чего еще можно изготовить подушку

Для подушки под фундамент можно использовать практически любые материалы, которые будут иметь хорошее сопротивление на сжатие.

Иногда, для строительства больших и тяжелых зданий, используются прослойки, изготовленные из бетона. Они достаточно надежны и обладают большой прочностью, и их можно использовать для построек любой этажности и веса.

Для обустройства бетонной подушки нужно:

  • Засыпать в траншею гравий, слоем не более 10 см и его утрамбовать.
  • Установить опалубку, высота которой не должна превышать 30 см.
  • Для увеличения прочности бетонной подушки провести армирование. В качестве армирующего материала можно использовать бут или арматурные пруты.
  • Залить бетонную смесь в подготовленную траншею.
  • Бетон тщательно распределить по всему периметру и утрамбовать строительным вибратором.
  • После высыхания бетонной подушки, положить на неё слой гидроизоляции.

Возведение песчаной подушки является важным этапом в строительстве фундамента. Соблюдая вышеописанные нехитрые правила, основание будет крепким, надежным и прослужит долгие годы.

Зачем нужна песчаная подушка под фундамент и как правильно ее сделать

Долговечность любого сооружения зависит во многом от правильности укладки фундамента, и не последнюю роль в этом играет песчаная подушка. Одним из требований, предъявляемых к нему, является обеспечение устойчивости сооружения в периоды подвижки почвы в результате изменения глубины залегания водных слоев (грунтовых вод). Происходит это, как правило, в межсезонье, когда тает снег или идут сильные дожди, которыми сопровождается каждый осенний период. Это может произойти и при сильном промерзании грунта.

Песок для подушки

Именно для того, чтобы обеспечить «амортизацию» основания здания, и делают песчаную подушку под фундамент. Кроме того, песок хорошо выравнивает дно траншеи. По сути, это слой песка под основанием (подошвой) фундамента. Поэтому подушку делают после того, как готова траншея для фундамента. Ее глубина зависит, в том числе, и от состава грунта, на котором возводится строение. Когда она подготовлена, ее углубляют на 15 – 30 см, и в траншею засыпается песок.

В отдельных источниках рекомендуется использовать песок мелкой и средней фракции. Однако «знатоки» советуют этого не делать, а брать песок крупнозернистый. Мелкий песок дает большую «усадку», тогда как с крупным этого не происходит. Можно использовать и обыкновенный речной песок («средний»).

 Особенности и советы

Если насыпается песок мокрый, то его трамбовать не нужно, он уплотнится самостоятельно. А если песок сухой, то необходимо его увлажнять и трамбовать. В последнем случае его насыпают «порциями» и трамбуют каждую из них. Качество подушки проверить несложно — если человек ходит по такой песчаной засыпке и после него не остаются следы, то подушка утрамбована хорошо.

Нужно учитывать уровень залегания подземных вод. Для каждой местности существует его среднее значение. Если в месте закладки фундамента оно превышено, то толщину песчаного слоя нужно увеличить. Необходимо обратить внимание не только на ровность всей песчаной поверхности, но и на ее «горизонтальность». Поэтому в процессе утрамбовывания подушки нужно осуществлять контроль при помощи строительного уровня.

Те же «знающие» люди советуют перед засыпкой песка дно траншеи проложить геотекстилем, рубероидом. Можно использовать и другой подходящий материал. Задача такой «подстилки» — не дать песку смешаться с почвой.

Однако нужно учитывать и то, какой тип фундамента будет закладываться. В статье указаны общие сведения о песчаной подушке. Но в зависимости от фундамента есть и нюансы. Например, какой формы лучше сделать подушку (возможно, и трапецеидальную?). Поэтому в каждом конкретном случае нужно более подробно изучить этот вопрос.

Трамбовка вручную. Подушка песочная под фундамент

Если в ваши планы на обозримую перспективу входит строительство, следует внимательно рассмотреть все без исключения детали, в том числе самые мелкие и на первый взгляд несущественные. Песочная подушка под фундамент — не исключение из общего правила. В этих отношениях нужно понимать, что далеко не всем подойдет песок для фундамента. Любой строитель прекрасно знает, что этот материал отличается маркировкой.Соответственно, каждый вид строительных работ предполагает использование определенного вида песка.

Если вы ищете ответ на вопрос, какой тип песка использовать для получения песчано-гравийной подушки высочайшего качества, будьте готовы к тому, что конкретного ответа быть не может. И выбор во многом зависит не столько от того, какой материал используется, карьера или река, сколько от ряда других факторов. В частности, с места его добычи и качественных характеристик.

В настоящее время добыча песка не представляет особой сложности. Количество компаний, у которых вы можете купить его без проблем и сколько вам нужно, достаточно велико. Но прежде чем сделать выбор в пользу того или иного продавца, примите во внимание некоторые рекомендации, которые позволят выбрать наиболее подходящий речной или карьерный природный материал.

Как показывает практика, далеко не всегда участок, на котором планируется фундамент под здание или сооружение, имеет устойчивый грунт.И в этом случае подушка нужна для того, чтобы необработанный фундамент был прочнее и, соответственно, лучше. Кроме того, песчано-гравийная подушка под фундамент выполняет еще несколько важных функций:

  • защищает фундамент здания от разрушительного воздействия грунтовых вод;
  • выравнивает площадь предстоящего строительства;
  • позволяет сэкономить за счет невысокой стоимости такого стройматериала, как песок.

Какой песок лучше использовать

Как нам уже удалось выяснить, песок (как карьерный, так и речной) можно разделить на несколько разных фракций.Самые маленькие из них при выполнении таких работ, как устройство фундамента, вообще не используются. Даже если вы делаете неглубокий вариант цоколя под светлую веранду или беседку. Это связано с тем, что мелкий материал быстро оседает, из-за чего подушка за короткое время потеряет форму, в результате чего готовая конструкция перекосится.

Соответственно, чтобы подушка под фундамент прослужила как можно дольше, лучше использовать более крупный песок.

Многие специалисты в области строительства сходятся во мнении, что в качестве подушки под недостроенный фундамент лучше всего подходит речной песок среднего размера.Однако если использовать крупный песок, это никак не отразится на качестве строительных работ.

Что касается карьерного песка, то его использование в принципе тоже вполне приемлемо. Но по своим качественным характеристикам он существенно отличается от речного. Поэтому многие предпочитают действовать по принципу: зачем покупать некачественный материал, если лучшего качества нельзя купить намного дороже.

При выборе песка для изготовления амортизирующего устройства для фундамента следует обратить внимание на следующие моменты:

  • если материал имеет большое количество глинистых включений, раствор такого песка будет недостаточно крепким;
  • нужно выбирать не слишком рыхлыми, но и не слишком влажными;
  • Песок

  • перед использованием необходимо просеять.

Зачем нужен песок под основание

Установка песчаных подушек под фундамент чаще всего необходима в следующих случаях:

  1. В условиях проблемной почвы. Например, если строительство планируется на пучинистой почве или торфяном болоте, всегда существует опасность того, что незаполненный фундамент за короткое время обрушится или перекосится. Устройство песчаной подушки позволяет основанию длительное время стоять в том месте, где оно необходимо, сохраняя при этом собственную прочность и целостность.
  2. Использование подушки позволяет прервать капиллярное сообщение, благодаря чему полностью прекращается контакт влаги с фундаментом.

Как уплотнить песок

Утрамбованный песок — это материал, который отлично выдерживает как растяжение, так и сжатие. Соответственно, такому процессу, как уплотнение песка, следует уделять особое внимание. Чтобы необработанный фундамент получился качественным и долговечным, перед тем, как приступить к таким работам, как установка песчаной подушки, нужно произвести тщательные расчеты, определить, сколько песка вам нужно, и определить, какой толщины должна быть подушка. в вашем конкретном случае.

Для выполнения работы вам понадобится строительный уровень и обычная рулетка. Первым делом нужно сделать разметку и вырыть траншею или котлован под фундамент.

Дно нужно очень тщательно выровнять, а почву тщательно утрамбовать.

После этого можно переходить к самому процессу устройства подушки. Чтобы все сделать правильно, нужно насыпать слой песка, толщина которого соответствует технологии укладки того или иного типа фундамента. Материал предварительно необходимо смочить водой.Это нужно для того, чтобы плотность песка при утрамбовке была как можно большей.

В отдельных случаях допускается использование не чистого песка, а смешанного с гравием. При этом толщина слоя не должна изменяться. Самый простой способ добиться утрамбовки материала — пройти в обуви по слою песка и аккуратно его растоптать. Кроме того, можно использовать ручной вибратор. Из специального оборудования можно использовать виброплиту. Это значительно ускорит процесс.

Толщина каждого слоя песка должна быть не более 200 мм. Минимальная толщина не может быть менее 100 мм. И в этом случае подушка используется для выравнивания основания.

Максимальная толщина песчаной подушки для фундамента стандартно рассчитывается на основе ширины самой фундаментной ленты.

Бетонная подушка для перекрытий

В некоторых случаях песчаная подушка под основанием заменяется бетонной. Подушка под плиту имеет повышенную несущую способность, что позволяет использовать ее на самых разных почвах.Недостатком этого слоя можно назвать только один — довольно высокая стоимость. Но во многих ситуациях вопрос: «Зачем переплачивать, если можно использовать более бюджетный песчаный вариант» не возникает из-за отсутствия альтернативы.

Бетонная подушка под плитой может быть дополнительно усилена арматурой. Для этих целей понадобится металлический стержень, который будет использоваться в качестве арматуры.

Если вы планируете закладывать недостроенный фундамент, но не знаете, зачем нужна подушка, и в какой последовательности проводить необходимые действия, лучше воспользоваться помощью опытных специалистов.

Кроме фундаментов из железобетонных блоков, под их основание принято делать подушку из песка и / или щебня. Такая подушка выполняет две важные функции:

  1. Равномерное распределение веса фундамента по всей поверхности .
    При подготовке котлована или траншеи под ленту поверхность никогда не бывает идеально ровной. Устройство песчаной подушки под фундамент выравнивает поверхность, сглаживая все неровности в почве.
  2. Отсечение капиллярной влаги от основания фундамента .
    Благодаря грунтам они могут «поднимать» влагу вверх: глину на 1-1,5 м, песок не более чем на 30 см. Влага у основания фундамента нежелательна, так как она также может капиллярно проникать в бетон, достигать арматуры и вызывать ее коррозию. Песочная подушка (а особенно подушка из мелкого гравия) защищает от капиллярного подъема.

Толщина подушки под фундамент

Минимальная толщина песчаной подушки под фундамент 20-30 см.Это просто из соображений защиты от капиллярной влаги. Для равномерного распределения достаточно толщины 5-10 см.

Как сделать подушку под фундамент?

Для устройства подушки необходимо использовать только крупный песок или мелкий щебень (фракции 20-40 мм). Мелкий и пыльный песок не подходит из-за его склонности к вспучиванию.

Подушка должна служить хорошей основой, поэтому ее нужно тщательно утрамбовать: насыпать мокрый песок небольшими слоями толщиной 10-15 см и утрамбовать виброплитой.Когда слой нужно сделать тоньше — 5-10 см. Для улучшения утрамбовки рекомендуется залить песок водой, но делать это перед заливкой в ​​траншею под фундамент, потому что в этом случае вода может размыть грунт под подушкой, а это снизит несущую способность и приведет к неравномерной усадке. . Кроме того, промывка песка водой перед заливкой удалит с него мелкие частицы глины, которые совершенно не нужны под основанием фундамента.

Они помещают его в вырытую траншею, которая играет роль фильтра между песчаной подушкой и окружающей почвой и не позволяет мельчайшим частицам глины попадать в песок, что приводит к заилению и дальнейшему набуханию.

Затем песок укладывается слоями и уплотняется. Затем собирают, укладывают слой гидроизоляции, ставят арматурный каркас и заливают бетоном.

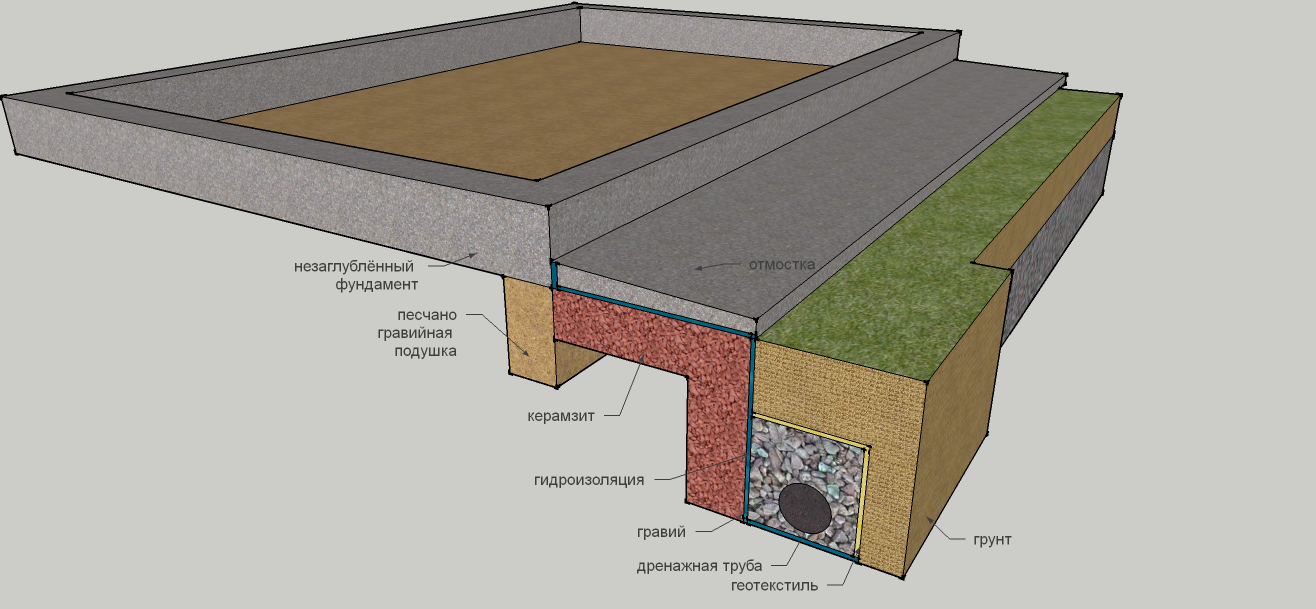

В целом песчаная подушка под ленточным фундаментом показана на рисунке.

Когда нужна подушка под фундамент?

Несмотря на то, что необходимость устройства песчаной подушки редко ставится под сомнение, оказывается, что он нужен не всегда, а в некоторых случаях даже будет вредным.

Во-первых, в окружении плотных грунтов с плохой водопроницаемостью (глина, суглинок) песчаная подушка будет менее плотной и вся вода в почве вокруг нее будет накапливаться в ней.Таким образом, подушка действительно защищает от подъема к основанию основы капиллярной влаги, но способствует скоплению дождевой или талой воды. В результате это приводит к переувлажнению почвы под основанием фундамента и снижает его несущую способность. Чтобы этого не случилось, нужно сделать дренажную систему, которая будет сливать всю эту воду.

Во-вторых, влага в почве не только в виде воды, но и в виде пара. Пар легко пройдет через песчаную подушку и конденсируется на фундаменте.Поэтому с точки зрения защиты от влаги песочная подушка не нужна, потому что не решает всех проблем. В любом случае придется использовать либо гидроизоляцию, либо влагостойкий бетон.

В-третьих, равномерное распределение всего веса по поверхности, выравнивание неровностей грунта необходимо только для сборных фундаментов, например ленты из блоков ФБС. Поверхность траншеи имеет небольшие неровности, из-за чего блок не полностью лежит на земле, под ним остаются пустоты.

Размер таких пустот разный, при нагрузке на фундамент будет происходить усадка, и у каждого блока будет разная. Из-за этого блоки могут раздвигаться.

Чтобы этого не происходило под такими фундаментами, действительно нужно сделать песчаную подушку: она заполнит все неровности и равномерно распределит вес каждого блока.

Однако в случае монолитного ленточного фундамента подушка больше не нужна: при заливке бетоном она сама заполнит все неровности грунта, пустот под монолитным фундаментом не останется, она перенесет нагрузка на почву всей ее поверхностью, поэтому песочная подушка ему не нужна.

Для защиты от влаги целесообразнее использовать в бетон либо добавки, повышающие его влагостойкость, либо.

выводы

  1. Песочная подушка нужна при строительстве фундаментов из блоков.
  2. При заливке монолитного фундамента подушка не нужна.
  3. При установке песчаной подушки в глинистых грунтах требуется дренажная система для отвода воды.
  4. Сама подушка не защищает фундамент от влаги; для этого необходима гидро- и пароизоляция.

Песчано-гравийные или просто гравийные подушки по-прежнему подходят для всех типов фундаментов, но смысл их другой — при уплотнении грунта щебнем. Опять же, щебень, засыпанный под фундамент фундамента, сам по себе ничего не дает, но при его уплотнении каждый камень вбивается в землю и дополнительно уплотняет ее.

На начальном этапе строительства, когда земляные работы закончены, переходят к подготовке основания основания фундамента.На дне делают выкопанные траншеи или котлованы. Для мелких предметов подушку лучше всего сформировать из песка. Возникает вопрос, как правильно выбрать песок для подушки фундамента?

Песок — универсальный природный строительный материал. Это осадочная порода, состоящая из зерен кварцевого минерала.

Порода подразделяется на несколько гранулометрических модулей породы:

  • Крупная — от 2,5 до 3,5 мм;
  • Средний — от 2 до 2,5 мм;
  • Малый — от 1.От 5 до 2 мм;
  • Очень мелкие — от 1,5 до 0,7 мм.

Действующее в России законодательство обязывает всех производителей строительных материалов, в том числе песка, сертифицировать свою продукцию. Строительный материал делится на три класса:

  • Сорт 1 объединяет песок с прочностью на сжатие до 30 МПа. Используется для изготовления бетонных и железобетонных конструкций;
  • Ко 2 классу относятся материалы с прочностью на сжатие до 20 МПа.Используется для изготовления бетонных и железобетонных изделий и других конструкций;
  • Песчаник специальный 3-го класса имеет прочность на сжатие до 40 МПа. Применяется для производства железобетонных изделий с высокой несущей способностью.

Пески по природному происхождению и способам добычи бывают нескольких видов:

Карьерный песок

Добывается минерал карьерным способом механизированным способом. В этой породе много вкраплений в виде камней и глины.Без дополнительной обработки его можно использовать как. Карьерный минерал просеивают или промывают. Посторонние примеси в виде камней, частиц глины просеивают через специальные сита.

Камень промывают большим количеством воды, вымывая глину и другие включения. Вымытый песок содержит мелкие частицы размером около 0,6 мм. Его можно использовать для оштукатуривания.

Я добываю речные полезные ископаемые с помощью плавучих грунтов со дна реки. Эта порода по своим качественным характеристикам лучше других видов песка.Высокое качество и чистота песка объясняется естественной очисткой речных вод.

Как и морская галька, песчинки речного песка имеют округлую форму. Поэтому при использовании речного песка в качестве фундаментной подушки потребуется усиленное уплотнение песчаного слоя.

Морской песок

Для использования морского песка в качестве строительного материала его подвергают двойной обработке. Сначала в процессе добычи песка из него удаляются посторонние примеси, затем порода подвергается гидромеханической обработке.

Морской минерал считается одним из самых качественных. Используйте его во всех сферах строительства.

Песочный щебень

Песочный щебень добывают путем измельчения горных пород с помощью механических мельниц. Стоимость его довольно высока, что сказывается на цене материала.

Достоинством материала является неправильная форма песчинок. Благодаря этому обеспечивается плотная связь частиц породы между собой. При утрамбовывании происходит небольшое уменьшение объема засыпки, что снижает расход песка.

Песочная подушка

Подстилающий слой основания фундамента многофункциональный по своему назначению:

  • Заливка под основание фундамента выравнивает грунтовое основание траншеи или котлована. Под сборные железобетонные фундаментные блоки необходимо устройство песчаного подстилающего слоя.
  • Слой песка помогает предотвратить смещение фундамента на слабых пучинистых грунтах. За счет добавки увеличивается несущая способность грунтового основания.
  • При толщине песчаной подстилки более 30 см исключается возможность капиллярного проникновения влаги из почвы в основание конструкции.
  • Песчаный камень отводит воду лучше, чем другие строительные материалы, тем самым защищая фундаментную конструкцию от пучения почвы. Без дополнительного дренажного устройства минерал может заилиться. Перед тем как приступить к строительству, необходимо определить, какой дренаж лучше для нижележащего слоя фундамента.

Для устройства нижележащего слоя стараются использовать песок только крупной и средней фракции. Слой песка защищает от заиливания грунтовыми водами за счет гидроизоляции. При заилении нижележащий слой может превратиться в пучину.

Геотекстиль для изоляционной подушки

Во избежание этого на землю в вырытых траншеях под монолитную ленту укладывают рубероид в два слоя, полимерный материал, геотекстиль или другой гидроизоляционный материал, на дно котлована под железобетонную плиту .Какой вид гидроизоляции применить — решает застройщик.

Если насыпь большая, то песок под фундамент насыпают слоями высотой 200 мм. Каждый слой смачивают для увеличения сцепления песчинок.

Обязательная утрамбовка очередного слоя песка. Для этого используется как электромеханическая виброплита, так и трамбовка из подручного материала.

Трамбовка

Ручная трамбовка проста в изготовлении. К верхней части подушки прибивается двусторонняя ручка, а к нижнему срезу бревен крепится широкая доска толщиной 25 — 30 мм.Высота устройства должна быть удобной для работы.

Герметизация считается качественной, когда на поверхности подушки не остается следов обуви. Посмотрите видео, как правильно утрамбовать песчаную подушку.

Толщина песчаной подушки рассчитывается с учетом характеристик будущего сооружения, качества грунтового основания. В поперечном сечении подушка имеет вид трапеции. Его нижнее основание должно быть на треть шире, чем его верхняя часть. Исходя из длины периметра фундаментной ленты и площади сечения, определите, сколько потребуется песка.Крайняя граница нижележащего слоя должна выступать на 100-200 мм от вертикальной поверхности монолитного основания.

На каменистых, твердых почвах небольшие хозяйственные постройки не требуют строительства специального фундамента. Утрамбованный вручную трамбовкой песчаный фундамент выдерживает небольшие нагрузки.

Из всего вышесказанного можно понять, какого песка и сколько его потребуется для устройства фундамента на песчаной подушке.

Для нижележащего слоя основания фундамента можно использовать: карьерный, речной, морской и щебень из песка средней и крупной зернистости, первого и второго класса прочности на сжатие.

Влияние армированной песчаной подушки на предельную высоту насыпи насыпи на мягком глиняном основании

Доклад конференции

  • 2
    Цитаты

  • Бег 1,6 км
    Загрузки

Abstract

Метод, сочетающий испытания крупномасштабной модели, испытания на месте и моделирование методом конечных элементов, был использован для анализа влияния армированной песчаной подушки на несущую способность и осадку мягкого глиняного фундамента.Испытательная насыпь на месте, которая нагружена до отказа, была проведена для проверки разумности конечной модели в этой статье. Обсуждалась также тенденция развития натяжения арматуры. Результаты показывают, что предельную высоту насыпи насыпи на мягком глиняном основании можно значительно улучшить, используя армированную песчаную подушку, но ее вклад в уменьшение осадки не очень очевиден. Кроме того, натяжения арматуры в разных слоях увеличиваются с увеличением высоты заполнения, и максимальные натяжения арматуры разных слоев, очевидно, не отличаются друг от друга при одной и той же высоте заполнения.

Ключевые слова

армированная песчаная подушка мягкая глиняная основа предел натяжения арматуры высота заполнения осадка

Это предварительный просмотр содержания подписки,

войдите в

, чтобы проверить доступ.

Предварительный просмотр

Невозможно отобразить предварительный просмотр. Скачать превью PDF.

Ссылки

  1. Binquet J, Lee KL (1975a) Испытания несущей способности армированных земляных плит. Геотех. Engrg [J] ASCE 101 (12): 1241–1255

    Google Scholar

  2. Бинке Дж., Ли К.Л. (1975b) Анализ несущей способности армированных земляных плит.Геотех. Engrg [J] ASCE 101 (12): 1257–1276

    Google Scholar

  3. Brown BS, Poulos HG (1977) Анализ фундамента на усиленном грунте, Proc. 9-я Международная конференция по механике грунтов и фундаментостроению 3: 595–598

    Google Scholar

  4. Бассет Р. Х., Ласт Северная Каролина (1978) Укрепление грунта под фундаментами и насыпями. Proc. Симпозиум по укреплению грунта, Ежегодная конференция ASCE, Питтсбург, Пенсильвания: 202–231

    Google Scholar

  5. Фрагази Р.Дж., Лоутон Э. (1984) Несущая способность укрепленных песчаных грунтов.Геотех. Engrg [J] ASCE 110 (10): 1500–1507

    CrossRefGoogle Scholar

  6. Marei NE (2002) Влияние размера зерен зернистых подушек на характеристики двойных опор на мягкой глине. Журнал инженерии и прикладных наук 49 (2): 241–257

    Google Scholar

  7. Милович Д. (1977). Испытания несущей способности на армированном песке. Proc. 9-я Международная конференция по механике грунтов и фундаментостроению 1: 651–654

    Google Scholar

  8. Инженерный отдел бюро капитального строительства Министерства путей сообщения.Опыт строительства насыпи в зоне мягкой глины (1959) China Civil Engineering Journal 6 (10)

    Google Scholar

  9. Тацуока Ф., Мики Дж. (1983) Несущая способность армированного модельного песчаного грунта. Симпозиум по последним разработкам методов улучшения грунта / Бангкок / 29 (3): 153–160

    Google Scholar

  10. Verma BP, Char AN (1986) Испытания несущей способности на усиленном песчаном грунте Geotech [J] Engrg. ASCE 112 (7): 701–706

    CrossRefGoogle Scholar

  11. Wei LM, Hua ZK (1977) Измерение и анализ натяжения арматуры для усиленного грунтового основания.Китайский журнал геотехнической инженерии 19 (1): 15–21

    Google Scholar

Информация об авторских правах

© Zhejiang University Press, Hangzhou and Springer-Verlag GmbH Berlin Heidelberg 2008

Авторы и аффилированные лица

  1. 1. Школа гражданского строительства и архитектуры Центральный Южный университет Китай

Влияние относительной плотности песка внутри геотекстильной подушки на несущую способность фундамента подушки

Аннотация:

Фундамент используется для поддержки здания или конструкции и передает нагрузки непосредственно на подстилающую почву или скалу.Он должен обеспечивать достаточный запас прочности против разрушения опорных слоев, а также выхода из строя из-за чрезмерной осадки, которая может нарушить функцию конструкции. Предельная несущая способность конкретного фундамента — это один из параметров, который обычно используется для описания критериев эффективности как грунта, так и конструкции, указанной выше. Его можно улучшить, добавив в грунт арматуру, например геотекстиль. На практике геотекстиль обычно укладывают непосредственно на почву в виде листа, а затем покрывают заполнителями.Это исследование было проведено специально для изучения влияния различной относительной плотности песка внутри геотекстильной подушки, альтернативы геотекстильной установке на практике, на несущую способность подушечного фундамента в лабораторных экспериментах. Модель опорного фундамента A-10 см x 10 см была разработана в ящике размером 1 м 3 , заполненном песком, для реализации этого эксперимента. Лист геотекстиля был сформирован в подушку, заполненную песком с различной относительной плотностью и помещенную на заданной глубине от поверхности песка.В результате было доказано, что несущая способность модели подушечного фундамента увеличилась на 50% с использованием листа геотекстиля по сравнению с листом без геотекстиля. Более того, при тех же условиях использование геотекстильной подушки с различной относительной плотностью песка внутри подушки, то есть на 30%, 50% и 70%, значительно улучшило несущую способность модели подушечного фундамента со 150% до 525%. Среди результатов экспериментов с использованием геотекстильной подушки, добавление 66,67% песка относительной плотности увеличило несущую способность модели подушечного фундамента на 100% и на 150% с 133.33% относительной плотности песка. Он показал, что увеличение относительной плотности песка внутри геотекстильной подушки прямо пропорционально увеличению несущей способности модели подушечного фундамента.

Правильное размещение пароизоляции | Журнал Concrete Construction

Q .: Мы хотим решить вопрос правильного размещения пароизоляции под бетонными плитами на грунте. У нас есть система, которая хорошо зарекомендовала себя в прошлом.На непроблемных участках мы традиционно используем полиэтиленовую пленку толщиной 6 мил непосредственно под бетонными плитами и поверх гранулированной засыпки на земляном полотне. Это дает очень гладкую поверхность на нижней стороне плиты; Некоторые люди утверждали, что полиэтилен со временем распадается, но эта гладкая поверхность сама по себе продолжает действовать как водный барьер. Только в одном случае мы испытали скручивание плиты, и это могло быть результатом неправильной установки арматуры. Прокалывание полиэтиленовой пленки не было слишком серьезной проблемой, поскольку большинство гранулированных засыпок представляли собой уплотненную пластинами дробленую породу, проходящую через экран размером 3/4 дюйма, и небольшие проколы не влияли на общую гладкость.

Наша проблема заключается в том, что согласно местным нормам теперь требуется как минимум 2 дюйма песчаной подушки поверх гранулированного заполнения (или земляного полотна, если нет гранулированного заполнения) с полиэтиленовой пленкой поверх этого песка. Песчаная подушка легко изнашивается при движении, в результате чего толщина плиты неравномерная. Некоторые подрядчики предпочитают размещать песчаную подушку поверх полиэтилена. Это не решает проблему отступов. Основание из песка поливают непосредственно перед укладкой бетона; Предполагается, что песок служит для защиты полиэтилена, а также позволяет частично поглощать влагу из бетона и ускорять отделку.Нам кажется потенциально серьезной проблемой то, что этот песок может либо впитать слишком много воды из плиты, либо позволить цементному тесту раствориться из плиты в песке. Есть ли рекомендуемый способ размещения пароизоляции под плитами?

A .: Это правда, что песчаная основа под полиэтиленом может вызвать вмятины. Если требуется такое размещение, возможно, необходимо разработать другие средства предотвращения вмятин от пешеходного движения.

Также возможно, что слишком много воды или цементного теста будет поглощено песком из бетона, но, вероятно, не в большинстве случаев.

ACI 302.1R-11 «Руководство по бетонным перекрытиям и перекрытиям» не поддерживает универсальное использование пароизоляции, но дает рекомендации по их правильному использованию. В этом руководстве в Разделе 2.4.1 говорится:

«На хорошо дренированных жилых домах, в областях, где уровень грунтовых вод постоянно остается значительно ниже поверхности земли, крупнозернистый заполнитель под плитой, глубиной не менее 4 дюймов (100 миллиметров), удовлетворительно работал вместо пара. барьер, когда напольное покрытие или его клей не подвержены воздействию влаги.

«Там, где отсутствуют дренажные системы или проблемы с почвой, а также в засушливых регионах, где не проводится орошение и обильное дождевание, пароизоляция может не потребоваться». Ранее в этом же разделе гайд прокомментировал:

«Пароизоляция усугубляет проблемы пластического растрескивания и усадочного растрескивания … Следует избегать их использования там, где это позволяют условия влажности почвы. Если грунтовые условия требуют их использования, нанесите 3-дюймовый (75-миллиметровый) слой песка поверх пароизоляции (и под бетоном), как было показано, уменьшает эти проблемы.Перед укладкой бетона песок следует утрамбовать. Намочить песок накануне — это простой способ его уплотнить; однако во время укладки бетона в песке не должно быть «дренируемой» воды, чтобы песок мог действовать как промокательная жидкость. Когда для этой цели используется песок, земляное полотно необходимо выкопать глубже, чтобы он мог вместить песок и при этом сохранить желаемую толщину бетонной плиты ».

Этот комментарий руководства относительно расположения песчаной подушки согласуется с вашим предпочтением в отношении «некоторых подрядчиков» и не согласуется с вашим местным законодательством.Руководство предлагает 3-дюймовый слой вместо 2-дюймового и сообщает, по крайней мере, о некоторой степени успеха в уплотнении песка путем его увлажнения за день до бетонирования.

Что такое фундамент из плит?

Бесспорно, у плитных фундаментов есть достоинства и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате. Владельцы недвижимости в тех частях округа, где она замерзает месяцами подряд, обычно выбирают другой тип фонда.Это связано с тем, что бетонные плиты будут треснуть при постоянном воздействии температур ниже 0 (и, конечно, до -15 или -30 градусов).

География и погодные условия диктуют тип фундамента, который лучше всего подходит для вас. Из-за погодных условий у них часто возникают проблемы, требующие решения. Важно знать, почему услуга фундаментной плиты часто требуется. Иногда это происходит из-за смены почвы. Движение фундамента может привести к растрескиванию плит и повреждению фундамента. К счастью, многие проблемы легко решаются.

Плиточный фундамент обычно называют фундаментом «плита на уровне земли». Построенные из бетона, они стали популярными в 1950-х годах. В 21 веке они по-прежнему широко строятся.

Что такое фундамент из плит?

Плиточный фундамент представляет собой большую толстую бетонную плиту, которая обычно имеет толщину в центре 4-6 дюймов и заливается сразу на землю за один раз. Края плиты толще (до 24 дюймов), чтобы обеспечить дополнительную прочность по периметру.Во многих фундаментах используются тросы постнатяжения, в то время как другие армированы стальными стержнями (арматурой). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать нагрузку, несущую вес дома или другой конструкции. Бетонную плиту обычно кладут на слой песка, чтобы улучшить условия дренажа и действовать как подушку.

Бетонная плита не имеет пространства для лазания под ней. Этот тип фундамента отличается от фундамента дома с цокольным этажом тем, что здесь нет места под полом.Подвалы обычно находятся на севере, даже если становится очень холодно.

Фундамент из бетонных плит чаще всего строится на участке, который был классифицирован, как и должно быть. Очень важно градуировать почву, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

  1. Одно из их многочисленных преимуществ состоит в том, что эти фундаменты, как правило, дешевле для строительства пирса и фундаментов.Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорными и балочными конструкциями, эта цена исключается. Кроме того, поскольку под ними нет места для обхода, снижаются счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением.
  2. Еще одно преимущество фундамента из бетонных плит состоит в том, что на их создание не уходит много времени. Сама плита заливается за один день. Конечно, заранее есть подготовительные работы. Весь процесс часто можно выполнить за четыре дня от начала до конца, если погода не является проблемой.
  3. Поскольку под ними нет пространства для ползания (или воздушного пространства), счета за коммунальные услуги, связанные с кондиционированием и отоплением, снижаются.
  4. Плесень и грибок не являются проблемой, ни грызуны, ни насекомые. Это потому, что под плитой нет места для плесени или гнездовий грызунов.
  5. Они позволяют использовать более широкий выбор напольных покрытий, включая окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

  1. Отсутствие пространства под ними означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и скрытия инженерного оборудования.В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
  2. Поскольку водопровод для дома расположен ниже фундамента из бетонной плиты, протечки в водопроводе требуют, чтобы любой ремонт производился путем удара по плите домкратом, чтобы устранить утечку. Это может создать большой беспорядок, а также требует больших затрат. Поскольку протечки водопровода находятся под плитой, вы не сможете обнаружить их, пока не заметите, что у вас особенно высокий счет за воду.
  3. Трещины могут быть проблемой, потому что плита сделана из бетона. Важно знать, почему трескается фундамент из бетонных плит. Несмотря на то, что бетон чрезвычайно прочен, он склонен к растрескиванию из-за погодных условий и влажности. Важно поливать эти основания водой и поддерживать постоянный уровень влажности.

Когда нужно обслуживать плиты:

Если в вашем доме есть оседание фундамента или трещины в плите, вам может потребоваться ремонт фундамента. Запланируйте бесплатную оценку.

Выбор материала основания манежа и управление им

Поверхность покрытия манежа

К сожалению, не существует универсальных рекомендаций по выбору идеального покрытия манежа или материала подошвы. Стоимость материалов фундамента зависит от наличия материалов и транспортных расходов на месте. Предполагаемое использование арены, например, для прыжков, сдерживания или вождения, также влияет на характеристики материала опоры, такие как сцепление и глубина рыхлого материала. Промышленные материалы или материалы с товарными знаками — это варианты, которые в меньшей степени зависят от наличия на месте и обеспечивают большую гарантию единообразия свойств материала.Встречающиеся в природе неорганические материалы (песок и т. Д.) Предлагаются карьерами, которые могут поставлять сырье или смеси с определенными характеристиками размера и состава частиц.

Недостатком для рекомендации строгой формулы для материалов основания является то, что материалы сильно различаются в зависимости от округа и страны. Например, песок из одного места часто сильно отличается от песка из другого. Местные термины для материалов могут сильно различаться и вносить путаницу.Тем не менее, можно разработать некоторые руководящие принципы и руководствоваться здравым смыслом, чтобы получить хороший работоспособный материал для опоры. Неорганические материалы, добытые в карьерах (песок, каменная пыль, гравий, дорожная смесь) из карьеров, могут быть обозначены в соответствии со стандартной принятой номенклатурой, которая относится к размерам частиц и их распределению по размерам, найденным в приобретенном продукте. Гранулометрический состав описывает материал основания в «стандартном» формате. Распределение определяется путем встряхивания материала основания через набор сит, которые имеют все более мелкие отверстия, чтобы более мелкий материал попадал на нижние сита, а более крупные частицы удерживались на верхних ситах.

Футинг на самом деле довольно динамичный материал, который претерпевает изменения в составе и свойствах со временем и при использовании. Почти на всех стадионах с годами будет «естественным образом» смешиваться навоз, и в результате может быть получена хорошая, работоспособная основа, для которой больше нет простого описания. Кроме того, под воздействием копыт лошади разрушаются материалы для ног. В некоторых случаях поверхность арены начиналась как один материал, который распадался на более мелкие частицы или уплотнялся со временем. По мере разрушения старого материала эти арены покрываются свежим материалом, который может быть другим, чтобы поддерживать или восстанавливать утраченное имущество.Многие успешные поверхности арены начинаются как смесь двух или более материалов.

Независимо от типа, большинство поверхностей арены необходимо обновлять не реже одного раза в два года, поскольку материал основания арены не вечен. Каждые 5-10 лет планируйте полную замену фундамента или, по крайней мере, капитальный ремонт. Даже при правильном обращении лучшие, наиболее тщательно подобранные материалы для опор редко сохраняют свои хорошие свойства бесконечно долго. Ключ в том, чтобы научиться управлять тем, что у вас есть, на всех этапах его «жизни».»

Этот бюллетень посвящен аренам с умеренным и высоким трафиком лошадей, например, на коммерческом объекте. Частный задний двор, используемый один или два раза в неделю, будет подвергаться гораздо меньшему износу и может быть достаточным с простой конструкцией арены. Самое главное, было доказано, что успешная поверхность арены не лучше, чем фундамент, на котором она опирается, и основание (рис. 1). Хорошая крытая или открытая поверхность арены — это только верх слой многослойного композита.Базовый материал представляет собой плотноупакованный материал, аналогичный по конструкции основанию, поддерживающему дорожное покрытие. В разделе «Дополнительные ресурсы» можно найти публикации с критериями проектирования базового и вспомогательного уровней для строительства арены. Материал свободной опоры, обсуждаемый в этом бюллетене, устанавливается поверх этой опорной базы. Опора должна «вязаться» с основным материалом, а это означает, что свободная опора не может свободно скользить по уплотненному основанию, когда лошади работают на арене. Вязание, естественно, достигается при выборе определенного материала основы и применяется в других установках материала основы.

Рис. 1. Материал опоры является только верхним слоем конструкции манежа для верховой езды и зависит от поддержки подходящего основания и основания.

Материалы для опор, используемые на крытых и открытых аренах фермы, могут быть разными. Обдумайте условия и использование каждой арены. Например, крытая арена может использоваться в основном в холодные месяцы, а открытая арена — в другое время года. На открытой арене, возможно, придется пролить значительное количество дождевой воды и таяния снега с расчетом, что большая часть материала основания останется на месте, поэтому желательно иметь хорошо дренируемый, тяжелый материал, который не плавает.Смесь для стяжки внутренней арены, которая дольше удерживает влагу, уменьшит потребность в частом поливе. Материал поверхности внутренней арены может содержать соль для борьбы с пылью за счет удержания влаги. В качестве альтернативы может быть добавлено восковое, полимерное или масляное покрытие для уменьшения количества пыли.

Основные сведения о материалах для опор

Основным принципом выбора материалов для опор является получение материалов, которые сохраняют свою рыхлую природу без уплотнения, обеспечивая при этом устойчивость при езде или движении.Основным компонентом большинства оснований является смесь встречающихся в природе частиц песка, ила и глины. В ситовом анализе (доступном в большинстве промышленных шахт или у производителей песка) они перечислены от наибольшего до наименьшего размера частиц. В дополнение к частицам песка, ила и глины в смеси для фундамента может присутствовать органический материал (исходный и / или добавленный через помет конского навоза) и, возможно, добавки, такие как покрытия, синтетические волокна или кусочки резины. Уплотнение происходит, когда пустоты между частицами заполняются более мелкими частицами, таким образом «соединяя» матрицу частиц вместе.Уплотнение является функцией диапазона размеров и форм частиц материала. Для дальнейшего обсуждения, «думайте мелко», изображая общую форму частицы и ее связь с соседними частицами.

Есть два основных подхода к выбору материала поверхности арены. С одной стороны, те, кто предпочитает начинать с большей части основания, состоящего из естественной почвы. Затем они часто манипулируют поверхностью с помощью оборудования для достижения желаемых характеристик езды.Другой подход предполагает проектирование поверхности, состоящей из доставленных материалов, отвечающих критериям ожидаемой активности на арене. Оба подхода будут работать. Выбранный подход часто зависит от местных почвенных условий и наличия местного добываемого сырья. Большая часть обсуждения, которое следует в этом разделе, относится к спроектированным поверхностям. Когда кто-то работает с естественной почвой в качестве основного компонента, решение об использовании этого материала является местным, исходя из характеристик почвы на участке. Почва неодинакова по всей стране и даже по хозяйству.Для этого обсуждения материалов основания арены поучительно очертить характеристики подходящих материалов, которые затем позволят оценить пригодность местной почвы.

Диапазон размеров частиц — это первый ключевой компонент при выборе материалов основания. Когда основание состоит в основном из материалов с одним размером частиц, оно не может уплотняться. В крайнем случае, это может быть настолько слабая опора, что она будет неустойчивой без особой «покупки» за изменения направления или скорости во время езды.Напротив, когда используется материал с широким ассортиментом, присутствуют частицы многих размеров (вплоть до указанного вами максимального размера). При таком широком распределении размеров частиц мельчайшие частицы заполняют промежутки между более крупными частицами, так что в конечном итоге материалы эффективно удерживаются в меньшем объеме или уплотняются.

Форма частиц заполнителя — второй ключевой компонент при выборе материала основания. Материалы с острыми углами (например, искусственный песок или каменная пыль) более склонны к уплотнению, чем частицы «подугловой формы».Материалы с острыми углами плотно прилегают друг к другу и имеют меньшие пустоты между частицами, чем частицы с менее острыми углами. У субугловых частиц уже отломаны самые острые углы, поэтому они не так плотно прилегают друг к другу и создают большие пустоты между частицами. Чтобы наглядно представить это, изобразите кирпич, расположенный рядом с соседними кирпичами. Визуализируйте новые кирпичи, которые расположены под острым углом, плотно и равномерно, так что промежутки между прилегающими поверхностями будут ровными и очень узкими.Теперь визуализируйте кирпичи, изношенные с течением времени, в полуугловую форму со сломанными углами. Если расположить эти подугловые кирпичи вплотную друг к другу, между кирпичами останется больше места. Поверхность арены, состоящая из подугловых частиц, будет относительно стабильной, потому что широкий диапазон частиц может гнездиться вместе без скатывания (круглые частицы будут катиться), но не будет уплотняться, потому что скругленные края имеют пустоты между ними, которые обеспечивают амортизацию. Изготовленные частицы собираются вместе, как кусочки пазла, и у них нет воздушного пространства, а значит, и подушки.

Частицам нужна определенная угловатость, чтобы обеспечивать сопротивление движению между ними. Круглые частицы, по-видимому, предлагают наибольшее пустое пространство между соседними частицами, что делает их менее компактными. Но основа, состоящая в основном из круглых частиц, не подходит, поскольку между частицами слишком низкая стабильность. Представьте себе гигантскую опору, состоящую из шариковых подшипников или мрамора. Пляжный и речной песок имеет округлые частицы из-за воздействия воды, которая удалила большинство углов.Эти округлые частицы обладают стабильностью только вблизи береговой линии, где они насыщены водой. Частицы субугловой формы обеспечивают сопротивление движению между частицами без качения, характерного для округлых частиц. Частицы субугловой формы типичны для добываемых в природе материалов. У природных песков были отломаны самые острые углы их первоначально резко угловатых частиц. Эти добытые материалы более прочные, обеспечивают лучшее сцепление и устойчивость благодаря своей форме и менее склонны к пылению, чем промышленные материалы.Щебень или гравий производятся и будут иметь острые углы до тех пор, пока со временем не разрушатся из-за использования в качестве основания арены. Эта эрозия самых острых углов частиц в конечном итоге делает их подугловыми, но на прежних углах остаются мелкие частицы, которые могут подниматься вверх в виде пыли. Не все живут в пределах доступного расстояния доставки добытого песка, поэтому поймите и научитесь управлять тем, что доступно в вашем районе.

Другой аспект формы частиц относится к мелким частицам в матрице основания, которые состоят из частиц ила или глины, в зависимости от градации песка, которую вы выбираете.Внутри мельчайших частиц основания арены плоские частицы глины более склонны к тому, чтобы становиться скользкими при намокании, поскольку эти частицы легко скользят друг по другу по сравнению с более угловатыми частицами ила и песка. Смесь для фундамента с большой долей частиц глины или ила также будет пыльной при высыхании, поскольку эти сверхмелкозернистые частицы легко поднимаются вверх. Кроме того, мелкие частицы глины легко «склеивают» более крупные частицы вместе, заполняя пустоты между ними.

Когда желателен уплотняемый материал, например, для основания арены, основания пола стойла или под фундаментом здания, используйте промышленный материал широкого сортамента, имеющий угловые размеры частиц от очень мелких до максимального размера, который вы укажете (обычно не больше дюйма; любое большее может повредить копыто лошади).Щебень является наиболее полезным продуктом в качестве материала основы для уплотнения.

Если требуется неуплотняющаяся, но устойчивая опорная поверхность, выбирайте материал с равномерным распределением, чтобы большинство частиц находились в пределах ограниченного диапазона размеров. Выберите материал с субугловой формой частиц. Тип езды или вождения частично будет определять устойчивость, необходимую на поверхности арены. Равномерно отсортированный материал будет иметь диапазон размеров частиц, в основном средний диапазон подходящих размеров частиц арены, но он не имеет крайних значений, которые содержат мелкие частицы (приводящие к пыли и уплотнению) и крупные частицы.

Особенностью, которая становится все более важной при выборе материала для опор, является абразивность материала на копытах лошадей. При использовании относительно неабразивного материала, такого как изделия из дерева или тертая кожа, лошади могут оставаться неподкованными, если их основная зона катания находится на этой опоре. И наоборот, песок, каменная пыль и другие агрегатные материалы с острыми углами могут быть абразивными для стенки копыта.

Обычные материалы для опор

Песок

Является обычным ингредиентом для многих поверхностей арен и варьируется от мелкого песка до 0.Диаметр от 05 мм до крупного песка диаметром 2,00 мм. Можно использовать только песок, но он часто сочетается с другими размерами частиц или другими материалами. Будьте осторожны, чтобы нанести песок нужной глубины. Песок глубиной более 6 дюймов из-за своего глубокого и рыхлого сцепления вызывает нагрузку на сухожилия лошади. Начните примерно с 2 дюймов и добавляйте по 1/2 дюйма за раз по мере необходимости. (Начните с 1½ дюйма для арен, используемых в основном для езды на лошадях.) Недавно уложенный песок содержит воздушные карманы, которые поглощают удары и отскоки. Однако, несмотря на свою твердую неорганическую природу, песок со временем разрушается и уплотняется, образуя неподходящую поверхность.

Песок сохнет довольно быстро, так как он хорошо дренирует, поэтому необходим частый полив. Некоторые менеджеры добавляют водоудерживающий материал, такой как изделия из дерева или коммерческую добавку, к песчаному основанию, чтобы удерживать воду между поливами и, следовательно, уменьшать количество пыли.

Для хорошего материала основания требуются определенные характеристики песка. Поверхности манежа должны содержать чистый и просеянный, твердый и острый песок от среднего до крупного размера. Мелкий песок легче распадается на достаточно мелкие частицы, которые поднимаются вверх в виде пыли.«Очищенный» означает, что материал был вымыт от ила и глины, что сделало песок менее плотным и менее пыльным. «Просеянный» означает, что крупные нежелательные частицы были удалены, и остался материал более однородного размера, который будет менее склонен к уплотнению. «Твердый» — это кварцевый песок, который прослужит до 10 лет. Угловой песок, полученный в карьере, имеет острые частицы по сравнению с округлыми частицами, обнаруженными в речном песке. Подугловые частицы природных добываемых материалов представляют собой старые отложения песка, которые подверглись выветриванию под действием естественных сил воды (как правило) и превратились в частицы, которые все еще имеют угловую форму для устойчивости в качестве поверхности арены.Промышленный песок — это очень мелкий щебень, он также имеет угловатую форму, но не такой твердый, как настоящий песок. Угловой песок обеспечивает лучшую стабильность, чем округлые частицы песка, которые ведут себя так же, как миллионы шарикоподшипников под ногами.

Песок часто является одним из самых дешевых материалов для изготовления основания арены, однако твердый, угловатый, промытый песок, который лучше всего подходит в качестве поверхности для катания, является одним из самых дорогих песков. «Отходы» или «мертвый» песок содержат значительные количества ила и частиц глины, которые являются побочным продуктом «чистого» песка и неприемлемы для хорошего основания арены.Один только очищенный, промытый песок слишком рыхлый для некоторых дисциплин катания, требующих резких поворотов и остановок, таких как гонки на бочках и резка. Влажный песок обеспечивает гораздо большую тягу, чем сухой песок, но необходим частый и обильный полив, а в некоторых местах это нереально.

Допуск 5-10-процентной мелочи (проходящей через сито № 200 с размером отверстий 0,075 мм) в выбранном песчаном продукте дает частицы, которые помогают связывать более крупные частицы песка. Более мелкие частицы приведут к тому, что песчаная смесь станет очень пыльной и скользкой во влажном состоянии.Предоставление 5-процентной мелочи обеспечит некоторую связывающую активность при одновременном снижении запыленности; по мере износа песка процент мелких частиц будет увеличиваться. Для поверхностей арены, предназначенных для использования естественного верхнего слоя почвы, от 10 до 30 процентов смеси может быть «грязью» с балансирующим песком. К сожалению, мелкие частицы в любой из этих смесей будут подниматься вверх как пыль, если не управлять пылеподавлением (см. Раздел «Управление пылью» в этом бюллетене). Волокна, натуральные или синтетические, могут использоваться для связывания рыхлого песка с меньшим риском добавления пыли, но с большей стоимостью, чем добавление мелких частиц или местной почвы.Комбинированная арена из песка и грунта популярна на западных соревнованиях по верховой езде, где для скоростных соревнований требуется высокая устойчивость, поэтому опора может оставаться влажной и более плотной или бороновать в рыхлую смесь для скользящих упоров и фрезерных работ.

Другие материалы, такие как дерево и резина, можно смешивать с песком, чтобы преодолеть некоторые трудности, возникающие при использовании одного песка. Деревянные изделия, добавленные к основанию из песка, увеличат влагоудерживающую способность и улучшат сцепление с дорогой, добавив при этом некоторой амортизации.Резина добавляет подушку к песчаному основанию и может продлить срок службы песка за счет уменьшения истирания частиц песка на частицы песка. В то время как резина может добавить некоторой амортизации изношенному песчаному основанию, для старого, эродированного песка лучшим долгосрочным решением будет выбросить поврежденный поверхностный материал и заменить его новой смесью. Резина — относительно дорогое дополнение к основанию, срок службы которого истек, и его лучше всего заменить.

Изделия из дерева

Их можно использовать в качестве основного материала фундамента или смешивать с другими материалами фундамента.Древесная щепа или крупные опилки обеспечат некоторую амортизацию и влагоудерживающую способность полностью неорганической основе (песок, каменная пыль). Продукция из дерева весьма разнообразна не только в зависимости от местоположения по стране, но даже в зависимости от загрузки на одном и том же деревообрабатывающем заводе. Любое деревянное изделие в конечном итоге разложится, поскольку оно является органическим, а более мелкие и мягкие изделия из дерева распадутся на более мелкие частицы, которые в конечном итоге приведут к уплотнению основания. Ожидайте, что каждые пару лет добавляйте больше изделий из древесины, поскольку старая древесина разлагается.В конце концов, некоторые опоры, возможно, придется удалить, чтобы поддерживать необходимую глубину.

Изготовленные изделия из дерева могут использоваться в качестве основного компонента фундамента. Цельнодеревянная основа обеспечивает амортизацию материала с переплетенными волокнами для сцепления. Материалы деревянных опор содержат детали, которые крупнее и прочнее, чем древесная стружка или опилки, и при правильной установке не требуют особого ухода. Деревянная опора состоит из тонких кусочков от ½ до 1 дюйма или древесного «волокна», смешанного с небольшим количеством более тонкой древесины для привязки деревянной опоры к основному материалу.Цельнодеревянная опора часто устанавливается на слой влажного, промытого, угловатого песка толщиной 1 дюйм, чтобы дополнительно привязать деревянные части к сильно уплотненной поверхности основания. Кусочки из твердой древесины служат дольше, чем изделия из хвойных пород. Не используйте ли , а не , продукты из твердых пород древесины грецкого ореха и черешни, поскольку они очень токсичны для лошадей. По этой причине, а также для контроля качества при устранении загрязняющих веществ в партии груза (большие куски древесины, гвозди, скобы от грунтовых поддонов и т. Д.) Рекомендуется покупать деревянные опоры у производителя, который специализируется на поставках опор для манежа.Преимуществом цельнодеревянной опоры является меньшая абразивность конских копыт по сравнению с опорными материалами на основе песка и каменной пыли. Материал необходимо поддерживать во влажном состоянии, чтобы деревянные части оставались приклеиваемыми друг к другу. Полностью высушенная цельнодеревянная основа может стать скользкой, поскольку древесина становится более хрупкой и не так эффективно переплетается для обеспечения устойчивости. Напротив, цельнодеревянная опора с большими кусками (например, куском коры или деревом размером более 1 квадратного дюйма, не тонким) становится скользкой при чрезмерном увлажнении.

Резина

Резина из переработанной обуви или резиновых покрышек может быть измельчена или измельчена на мелкие частицы. Источник резины может отличаться, поэтому используйте продукты от поставщика материалов для опор. Убедитесь, что вы получили гарантию, что измельченный продукт не будет содержать металла (от покрышек со стальным ремнем) или других посторонних материалов, или тщательно проверьте груз при доставке. Молотую резину обычно смешивают с песком или другим поверхностным материалом, чтобы свести к минимуму уплотнение и добавить немного амортизатора на поверхность.Резиновый продукт не разлагается, как дерево, но распадается на более мелкие кусочки при шлифовании песком и копытами лошади. Его способность затемнять цвет поверхности открытой арены уменьшает блики и помогает быстрее оттаивать поверхность зимой, поглощая больше солнечного излучения. Чистый каучук имеет тенденцию быть слишком упругим, а черный цвет обеспечивает значительное тепло пользователям открытых арен. Пользователи закрытых арен могут заметить запах резины. Большинство лошадей не склонны есть это, если у них есть свободный доступ к подножию арены.Кусочки резины плавают и при сильном ливне могут отделиться от смеси материала основания (Рисунок 2). Просто добавьте оборудование для кондиционирования поверхностей. Резина добавляется к основанию из песка или каменной пыли из расчета от 1 до 2 фунтов резины на квадратный фут. Резиновые крошки в форме крошки подходят для уменьшения уплотнения в смеси песка с грязью или каменной пылью. Плоские резиновые куски (или волокна) помогут связать песчаную, чистую основу, которая требует большей устойчивости. Резиновые волокна, по существу, срастаются по всей глубине профиля основания, чтобы создать материал, который не смещается так же легко, как чистый песок.

Рис. 2. Кусочки резины могут всплывать на поверхность грунтовой смеси после сильных дождей. В эту смесь каменной пыли придется снова смешать каучук с помощью оборудования для подготовки поверхности.

Stonedust

Stonedust остается в категории «обычных» материалов для фундамента, но действительно может принадлежать к категории «сложных» из-за высокого уровня управления, необходимого для поддержания подходящих условий на арене. Каменная пыль обеспечивает хорошую устойчивость, хорошо дренирует и может быть привлекательной поверхностью, если ее поливать и боронить.Во влажном состоянии он может быть очень подходящим материалом для опор. Он будет почти таким же твердым, как бетон, если дать ему уплотнить и высохнуть. Каменная пыль очень пыльная, если не поддерживать ее во влажном состоянии по всей глубине основания. Каменная пыль — очень дешевый материал, который повышает его привлекательность, но для борьбы с пылью на внутренней арене или на открытой арене вне сезона дождей потребуется частый и тщательный уход.

В качестве материала основания каменная пыль (также известная как голубой камень, каменная пыль, отсевы известняка, разложившийся гранит или белый камень) должна иметь узкий диапазон размеров фракций, чтобы не допускать легкого уплотнения.Каменная пыль — это улучшенная версия материала дорожной основы, используемого при подготовке базы арены. Если каменная пыль в вашем районе хорошо рассортирована и подходит в качестве уплотненного основного материала, ее будет трудно сохранить в качестве материала для фундамента. Напротив, когда каменная пыль не уплотняется, она может стать подходящим материалом для основания арены.

Каменная пыль, смешанная с резиной, обеспечит менее компактную опору, чем одна каменная пыль, при этом сохраняя высокую стабильность, которую предлагает каменная пыль для быстрых изменений направления и скорости, таких как прыжковый взлет и приземление.

Сложные материалы для опор

Верхний слой почвы

Это трудно определить из-за различий в местных типах почв, но свойства, которые делают его полезным при выращивании сельскохозяйственных культур или в садах, делают его непригодным для основания арены. Не рекомендуется использовать верхний слой почвы, так как это широко рассортированный материал, поэтому он имеет тенденцию к уплотнению. Верхний слой почвы представляет собой смесь глины, ила, песка и органических материалов, которая содержит слишком много мелких частиц, что приводит к образованию пыли при сушке.

Органический материал со временем разрушается, что усугубляет проблему пыли.Верхний слой почвы с большой частью глины будет скользким в мокром состоянии и твердым при высыхании. Не все верхние слои почвы хорошо дренируются, поэтому им требуется больше времени, чем описанным выше поверхностным материалам, чтобы они стали пригодными для катания после проливного дождя. Грязевые арены продолжают успешно использоваться, когда естественная почва содержит большое количество частиц песка (более 50 процентов) или смешана с песком (см. Раздел «Песок»).

Отходы стойла (смесь навоза и подстилки)

Это может быть использовано в качестве фундамента арены на очень короткий срок и, по общему признанию, дешевый материал.Он будет пыльным, поскольку это почти полностью органический материал, который быстро распадается на мелкие частицы, которые приводят к уплотнению. Грязь в виде пыли и возможность привлечь мух могут вызывать беспокойство, как и проблемы с санитарией, если человек попадет в нее. Запах неприятный, если отходы стойла содержат большое количество навоза. Газообразный аммиак, выделяемый разлагающейся мочой и фекалиями, вреден для дыхательной системы лошади. На открытых аренах отходы из стойла становятся скользкими в мокром состоянии. Даже на закрытых аренах, когда они достаточно влажные, чтобы увлажнить пыль, поверхность отходов стойла имеет тенденцию быть скользкой.Его нужно будет заменять не реже одного раза в год.

Таблица 1. Характеристики материалов подошвы манежа.

1 Потенциальные загрязняющие вещества уменьшаются, когда материалы приобретаются у поставщика специальных материалов для подножек лошадей.

Местные материалы

Опоры арены, состоящие из измельченной кожи, промышленных побочных продуктов и отходов шахт, были использованы и могут быть дешевым местным источником материалов для опор. Сопоставьте критерии хорошего основания, представленные выше, со свойствами местного материала, чтобы определить, насколько желательным будет этот материал.

Рецепт опоры, который стоит попробовать

Эта комбинация песка и дерева успешно использовалась в Пенсильвании и на многих частных аренах. Рецепт для 1000 квадратных футов поверхности арены:

Песок при 100 фунт / фут 3 плотность

12 тонн для глубины 3 дюйма

8 тонн для глубины 2 дюйма

Опилки при 15 фунт / фут 3 плотность

1¼ тонны (или 6 ярдов) для глубины 2 дюйма

1/2 до 3/4 тонны (или 3 ярда) для глубины 1 дюйма

«ярд» — это кубический ярд или 27 футов 3

Характеристики материалов для опор

В таблице 1 представлены характеристики некоторых распространенных материалов для опор.Характеристики представляют собой характеристики, выбранные специально для хорошей опоры на арене (например, запыленность). Вы можете понять, почему деревянные изделия добавляются к основанию для увеличения влагоудерживающей способности и почему добавляются кусочки резины или песок для уменьшения уплотнения. На Рисунке 3 показано распределение частиц по размерам в основании, которое было обнаружено на шести крытых манежах, расположенных в коммерческих интернатах в центральной Пенсильвании. (Распределение частиц по размерам определяет различные диапазоны диаметров частиц в композитном материале, таком как основание арены.)

Рис. 3. Распределение частиц по размерам материалов для опор крытого манежа. Сведение к минимуму количества мелкодисперсного материала снизит вероятность образования пыли.

Обратите внимание, что две «песчаные» арены сильно различались по гранулометрическому составу. Это подчеркивает, почему вы должны быть конкретными в отношении желаемого типа песка (или любого другого материала) в основании арены. Некоторые материалы продаются с анализом гранулометрического состава. Важно, чтобы количество мелких частиц или этих частиц было ниже нуля.1 миллиметр в диаметре, минимум в смеси. Пыль вызывается частицами глины и ила, которые имеют диаметр от 0,001 до 0,005 миллиметра, и ее следует удерживать ниже 5 процентов смеси. Мелкий и очень мелкий песок диаметром от 0,05 до 0,25 мм также способствует образованию пыли, когда ему дают высохнуть. Чем больше мелких частиц, тем выше вероятность образования пыли.

Управление пылью

Манежи для верховой езды, особенно закрытые, имеют проблемы с запылением. Пыль вызывает раздражение глаз и носа и способствует повреждению органов дыхания как у лошади, так и у всадника.Подсчитано, что бездействующая лошадь вдыхает 16 галлонов воздуха в минуту, а во время физических упражнений может вдыхать до 600 галлонов воздуха в минуту. Сведение к минимуму количества пыли в этом воздухе должно быть основной целью при выборе материала фундамента и последующем управлении. Помимо раздражения дыхательных путей лошади и проводника, пыль покрывает любые конструкции и оборудование рядом с ареной. Пыль поднимается с поверхности, когда большой процент мелких частиц отрывается и поднимается в воздух. Естественно, легкие частицы более склонны к суспендированию, чем более тяжелые частицы.Уменьшите количество легких частиц тремя способами:

  1. Удалите мелкие частицы , такие как ил, глина или мелкий песок, в смеси для фундамента путем тщательного выбора материала для фундамента. Даже грубые материалы, такие как песок и изделия из дерева, со временем распадутся на множество мелких частиц, поэтому техническое обслуживание имеет решающее значение для уменьшения количества пыли. В некоторые смеси для фундаментов сознательно добавляются от 10 до 30 процентов этих материалов для обеспечения устойчивости и водоудерживающей способности, но при этом осознаются последствия для более тщательного управления для пылеподавления.Обычно, если через сито 200 сит проходит более 5 процентов материала, материал основания будет иметь тенденцию быть слишком пыльным. При большом проценте штрафов необходимо частично или полностью заменить материал основания арены. Удалите навоз, осевший на поверхности арены, до того, как он смешается с ним. Навоз распадется на мелкие частицы, что усугубит проблему пыли.
  2. Смочите частицы , чтобы увеличить их вес, простой, дешевой, экологически чистой водой.Если на закрытых аренах не бывает дождя, за контроль влажности должен отвечать руководитель 9 помещения. Удержание влаги и испарение зависят от места и сезона, поэтому важны еженедельные проверки уровня влажности. Материалы, которые могут удерживать больше воды, увеличивают время между поливами (подробнее о поливе в следующем разделе этого бюллетеня).
  3. Обеспечивает добавку для связывания частиц вместе. Доступны многие добавки к поверхности арены. Можно использовать влагоудержатели или изменить поверхность для улавливания и удержания большего количества влаги на сухом участке.Древесная щепа и другие органические материалы хорошо удерживают влагу и могут быть первой линией защиты. Синтетические или натуральные (например, кокосовые) волокна можно использовать для переплетения с частицами основы, чтобы связать материалы вместе. Кристаллы и гели, некоторые из которых напоминают наполнитель для кошачьих туалетов, могут поглощать относительно большое количество воды и затем выделять эту влагу в окружающий материал основания, когда он высыхает. Добавки к воде могут замедлять испарение, увеличивать проникновение влаги или стимулировать рост микробов на материалах основания из-за их влажности и связывающей активности.Торфяной мох удерживает много воды и, если его постоянно держать во влажном состоянии, эффективно связывает грунтовочную смесь. После высыхания торфяного мха он теряет связывающую способность и становится рыхлым и потенциально скользким. Полностью высушенный торфяной мох гидрофобен и требует значительных усилий для повторного увлажнения.

    Продукты на масляной основе (например, пальмовое, кокосовое, минеральное и соевое масло) могут утяжелять или склеивать мелкие частицы — аналогично воздействию воды. Первое нанесение масла используется для покрытия всех частиц основания для увеличения их веса.Последующее ежегодное или двухгодичное применение масла в значительно меньшем количестве, чтобы покрыть вновь образованные частицы, которые сошли с первоначальных частиц основания. Масла растительного происхождения со временем могут стать прогорклыми. Применение отработанного моторного масла представляет опасность для окружающей среды. Нефтяные покрытия фармацевтического класса, которые стоят дороже, но служат дольше, являются хорошим вариантом для подавления пыли и повышения устойчивости рыхлой поверхности. Нефтяное покрытие имеет характеристики, аналогичные вазелину ™, и сохраняется около 10 лет между нанесением, устойчиво к ультрафиолетовому излучению и не прогоркнет.Восковое покрытие даже дороже, чем нефтяное покрытие, но служит еще дольше для подавления пыли на прочных материалах основания.

    Соль, смешанная с материалом фундамента, является обычным методом пылеподавления. Соль удерживает влагу в основании и может вытягивать влагу из воздуха в материал основания. Между поливами соль медленно выделяет влагу. Его добавляют на влажную основу, чтобы он мог впитывать воду для последующего высвобождения. Норма внесения соли составляет от 20 до 50 фунтов на 1000 квадратных футов площади арены.При поливе или дождях соль растворяется и вымывается из почвы, и ее необходимо восполнить. Пополнение соли необходимо примерно каждые 6 месяцев, и, хотя при первоначальном применении она дешевле, частые пополнения в конечном итоге делают ее сопоставимой по стоимости с нефтяными покрытиями, которые служат намного дольше.

    Хлорид кальция (CaCl 2 ) и хлорид магния (MgCl 2 ) используются чаще всего, поскольку они менее дороги и более эффективны для удержания влаги по сравнению с поваренной солью хлорида натрия (NaCl).Эффективность связана с хлоридом кальция и хлоридом магния, имеющими три доступных иона для связывания молекул воды, в то время как хлорид натрия имеет только два иона. Применение соли в качестве добавки, удерживающей влагу, сушит копыта, и, будучи солью, она вызывает коррозию металла, такого как сайдинг внутренней арены и структурные опоры, когда поднимается пыль. Менеджеры арены обычно вытирают соль с копыт, подошв и голеней лошадей после завершения использования арены. Эти соли эффективно и обычно используются для снижения температуры замерзания материала основания в холодную погоду в северном климате.

Использование воды и методы

Полив материала основания снижает уровень пыли и может вернуть некоторую устойчивость рыхлому, песчаному или деревянному основанию. Частый и глубокий полив будет частью обычного ухода за ареной, поэтому заблаговременное планирование, позволяющее сделать его менее сложной задачей, будет иметь долгосрочные преимущества. Цель состоит в том, чтобы материал оставался влажным на всем протяжении и равномерно наносил воду на поверхность. Когда арена не поддерживается равномерно влажной, рыхлые, сухие участки менее устойчивы, чем хорошо политые, поэтому лошади теряют уверенность в том, какие условия будут под ногами, когда они перемещаются между скользкими и подходящими условиями.

Полейте арену, чтобы основание оставалось равномерно влажным на глубину 3 дюйма. Как только арена достигнет уровня влажности, подходящего для ваших целей, используйте садовый измеритель влажности почвы, чтобы определить это содержание влаги, и постарайтесь достичь этой влажности при последующих поливах. Поливайте арену, как сад. Его не нужно заливать, да и просто смачивание верхней доли дюйма не принесет никакой пользы. Обильно поливайте его частыми, короткими периодами.Это позволит впитывать воду в материал (а) основания между поливами. Фактически, подождите около четырех часов или на ночь, прежде чем снова использовать арену, чтобы влага впиталась. Как только будет достигнута правильная влажность, последующие поливы будут необходимы только для увлажнения самой верхней поверхности, которая будет сохнуть быстрее, чем основание под . График полива, естественно, будет зависеть от сезона (температуры воздуха), ветра и солнечного света на открытых аренах, а также от температуры и влажности воздуха внутри арены.Полив, когда поверхность арены начинает проявлять признаки запыленности, сохранит влагу в нижележащем слое. Проверяйте уровень влажности еженедельно и чаще, когда преобладают условия сушки, например, во время комбинированной низкой влажности, высокой температуры или большей скорости ветра над поверхностью арены. На открытых аренах прямые солнечные лучи ежедневно сушат верхний слой подошвы.

К системам полива относятся те, которые требуют постоянного или частого участия человека для правильного полива, а также те системы, которые автоматизированы и после установки или настройки требуют мало внимания человека во время полива.Полив, требующий высокого уровня участия человека, включает ручные форсунки, садовые дождеватели и устанавливаемые на тракторы опрыскиватели (рис. 4). Более автоматизированные системы включают распылительные форсунки, монтируемые на потолке или стойке, и самодвижущийся полив.

Рис. 4. Бак для орошения, устанавливаемый на трактор или пикап, позволяет частично автоматизировать увлажнение материалов поверхности арены.

Ручной полив из шланга требует значительного времени и варьируется по равномерности добавления влаги.Преимущество в том, что человек, который поливает, может обрабатывать влажные или сухие участки поверхности арены большим или меньшим количеством воды. Садовые дождеватели можно настроить для работы по расписанию и перемещать так, чтобы со временем покрыть всю поверхность арены. Это позволяет оператору выполнять другие действия во время полива, но, вероятно, будет менее равномерным по охвату, чем ручная техника. Лужи — обычное явление, когда разбрызгиватель остается на одном участке слишком долго. Полив, установленный на тракторе или пикапе, может выполняться одновременно с кондиционированием поверхности (Рисунок 5).Рядом с ареной должен быть установлен морозостойкий гидрант для подачи воды из шланга или спринклера. Гидрант — это удобный кран для наполнения бака с водой, который тянет грузовик или трактор по арене.

Рис. 5. Для удержания пыли на поверхности арены может потребоваться большое количество воды. Для более полного подавления пыли необходимо смачивать не только верхний поверхностный слой.

Автоматический полив арены обеспечивается стационарно установленной спринклерной системой, расположенной по периметру открытой арены, по всему обрамлению крыш закрытых арен, или механизированным оборудованием для полива полей как на внутренней, так и на открытой арене.Ширина арены и доступный источник воды являются важными факторами при определении того, какой тип системы будет наиболее эффективным.

Садовые или сельскохозяйственные оросительные системы (роторы с зубчатым приводом или ударные головки) подходят для обеспечения достаточно равномерного полива поверхности арены. Распылители, устанавливаемые на потолке (закрытые помещения), при правильном дизайне создают туман из воды и хорошее равномерное покрытие. В условиях замерзания необходимы морозостойкие установки. Ландшафтные дождеватели могут быть установлены по периметру открытой арены, чтобы покрыть всю поверхность водой (Рисунок 6).Спринклеры внутри или снаружи помещения располагаются на расстоянии в зависимости от предполагаемой схемы покрытия конкретной форсунки. Спринклеры, устанавливаемые сбоку, требуют значительного расхода для распыления воды на расстояния более 50 футов. Большие расстояния распыления обеспечивают неравномерное нанесение воды с полосами сухой поверхности между смежными влажными кругами или полукругами. На крытых аренах неравномерное распределение воды боковыми спринклерами приводит к тому, что в некоторых областях поливается слишком много воды, что является проблемой, поскольку основание внутренней арены не сконструировано для отвода воды.Спринклеры могут активироваться по мере необходимости или управляться таймером.

Рис. 6. Спринклеры садового типа могут использоваться как в помещениях, так и на открытом воздухе для автоматизации процесса полива с поверхности.

Материалы поверхности арены можно смачивать механизированным поливочным оборудованием. Система перемещения гибкого шланга — эффективный вариант для участков с большими аренами или с небольшими источниками воды. Одним из недостатков является то, что передвижной шланг необходимо настраивать каждый раз, когда он используется.После настройки он работает без присмотра с автоматическим отключением, как только тележка разбрызгивателя на перемещающемся шланге возвращается к катушке для шланга. Преимущества включают более равномерное распределение воды, чем у спринклеров, устанавливаемых по периметру, и возможность удвоить ее полезность за счет полива как внутренних, так и открытых арен. Затраты на установку и обслуживание автоматических систем являются самыми высокими из возможных вариантов полива, но значительно сокращаются трудозатраты.

Зимний полив — непростая задача в морозном климате.Слишком много воды, и основание сильно промерзло; преобладает слишком мало воды и пыли. Это особая проблема для закрытых арен, где гонщики ожидают, что покрытие будет пригодным для использования круглый год. Менеджеры могут решить уменьшить количество воды, добавляемой на крытую арену, по мере приближения морозной погоды. Преимущество наличия неуплотняющегося материала основания еще более важно, когда возможно замерзание. Избыточная вода может проходить через хорошо дренированный материал, например песок, и не связывать частицы в твердую массу.Многие менеджеры закрытых арен используют соль, чтобы снизить температуру замерзания основания зимой и прекратить ее использование в более теплую погоду.

Уход за поверхностью

Схема движения лошадей во время использования арены приведет к тому, что материал основания станет неровным. Тропа с интенсивным движением вдоль рельсов арены подвергнется наибольшему злоупотреблению. В зависимости от дисциплины катания зоны с высокой проходимостью также располагаются по диагоналям арены, возле бочек или шестов и по центральной линии. Опора в зоне с интенсивным движением будет выброшена с пути копытами, в то время как любая оставшаяся опора будет более уплотнена там, где это больше всего необходимо.Нередки случаи, когда опорный материал почти полностью удаляется из зоны с интенсивным движением лошадей, и лошади работают на основном материале. Это очень нежелательно; основание должно обеспечивать подушку над сильно уплотненным основным материалом. Конские копыта, соприкасающиеся с основанием, вызывают постоянные выбоины на базе, ремонт которых требует больших затрат. Ступня возле прыжков также уплотняется. Удивительно, но положение, на котором стоят инструкторы по верховой езде, является одной из самых компактных на арене.

Неровности основания и уплотненные участки на рельсах и в других местах устраняются с помощью перетаскивающего устройства для перераспределения или разрушения материала основания (рис. 7).Перетаскивание следует выполнять еще до того, как начнут обнаруживаться схемы трафика. Планируйте перетаскивать арену не реже одного раза в неделю, даже если арены мало используются для верховой езды (три раза в неделю или чаще). На аренах с интенсивным использованием расписания потребуется перетаскивание поверхности один или несколько раз в день. Как только образовалась глубокая тропа с нарушенной опорой, ее трудно облегчить. Колеи вдоль рельсов являются обычным явлением, но частое перераспределение опор препятствует тому, чтобы колея стала хронической. Скопление опор у ограждения открытой арены может замедлить отток поверхностных вод.Чтобы перетаскивание занимало меньше времени, используйте соответствующее оборудование, которое легко подключить и приспособить к условиям.

Рис. 7. Оборудование потребуется для частого кондиционирования поверхности для катания, чтобы перераспределить опору для равномерного покрытия основного материала и, в некоторых случаях, для разрыхления уплотненных материалов поверхности.

Доступно несколько опций для перетаскивания основания арены на место. Вытягиваемая трактором секция забора из сетки рабицы (с дополнительным весом) или легкий материал для опор из ворот арены при выходе, если они не были сложены перед выходом.Для более тонких, но более тяжелых материалов для опор, таких как песок и каменная пыль, потребуется борона с короткими зубьями. Зубья представляют собой тупые шипы, плоские на дне. Настоятельно рекомендуется использовать регулируемые пальцы, чтобы их можно было настроить на перераспределение и ослабление всей глубины опоры, не нарушая при этом основной материал. Регулировка зубьев бороны является реальным преимуществом в подготовке поверхности для соответствия желаемым условиям, глубине опоры по мере износа и уплотнения, а также для использования в нескольких материалах с одной опорой арены.Убедитесь, что зубцы установлены или приобретены достаточно короткими, чтобы они не проникали в основной материал. Основание — дорогостоящая часть конструкции арены, и ее дорого ремонтировать, если она случайно врезается в материал основания. Для более тяжелых борон используется трехточечная навеска трактора, позволяющая поднимать и опускать устройство для входа и выхода с арены.

Резюме

При отсутствии общего рецепта успешного материала поверхности манежа понимание физических принципов, которых пытаются достичь с опорой, может привести к лучшему выбору материалов.После установки научитесь обращаться с материалами фундамента, поскольку каждый материал и смесь материалов будут иметь свои преимущества и недостатки. Опора со временем будет меняться, поэтому ее можно будет адаптировать и соответствующим образом управлять материалом опоры. Понимать принципы ухода за поверхностью и указания того, когда необходимо изменить или заменить материал основания. Опоры с песком в качестве основного компонента обычно бывают успешными. Выбирайте твердый, угловатый, промытый песок для устойчивости с рыхлой опорой. Добавление до 5% мелочи поможет связать песок вместе, но при этом потребуется повышенная утилизация пыли.Хорошая опора требует регулярного и последовательного управления пылеулавливанием и отделкой поверхности.

Дополнительные ресурсы

Всепогодные покрытия для лошадей. 1994. Рэй Лодж и Сьюзан Шанкс. J.A. Аллен, Лондон.

Справочник по аренам для лошадей, разработка удобного для пользователя помещения . 1999. Роберт Мальмгрен. Alpine Publications, Loveland, Colo.

Конюшня и дизайн арены для верховой езды . 2006. Эйлин Фабиан Уиллер. Blackwell Publishing, Эймс, Айова и Лондон, США.K.

Under Foot: Руководство USDF по строительству, обслуживанию и ремонту манежей для выездки. 2000. Федерация выездки США, 7700 A Street, Box 6669, Lincoln, Nebr. Благодарности и гидротехника

Когда этот бюллетень был включен и расширен в главу в Horse Stable and Riding Arena Design (Blackwell Publishing), еще один рецензент внес ценный вклад из своего опыта предоставления материалов для основания: Эмлин Уитин, вице-президент Stancils , Inc., Perryville, Md

Подготовили Эйлин Фабиан Уиллер, доцент кафедры сельскохозяйственной и биологической инженерии, и Дженнифер Заячковски, владелец / менеджер, Restless Winds Farm.

Плюсы и минусы покупки дома на бетонной плите

Что значит купить дом на бетонной плите?

Фундамент, на котором построен ваш дом, может существенно повлиять на структурную целостность вашего дома. Фундамент из плит сделан из бетона, который обычно имеет толщину в центре 4-6 дюймов.Бетонную плиту часто кладут на слой песка для дренажа или в качестве подушки. В домах, построенных на плите, нет люков, а под полом нет места. Если вы подумываете о строительстве или покупке дома на бетонной плите, есть ряд преимуществ и недостатков, которые необходимо учитывать.

Ключевые выводы

  • Фундаменты из бетонных плит чаще встречаются в штатах с теплым климатом, где вероятность промерзания грунта и растрескивания фундамента меньше.
  • Есть веские причины для строительства или покупки дома на плите, например, экономия средств и меньший риск повреждения в определенных случаях.
  • К недостаткам можно отнести то, что блоки отопления и охлаждения, возможно, придется устанавливать на первом этаже, что занимает жилую площадь. Также существует вероятность появления трещин.

Что нужно знать о покупке дома на бетонной плите

В некоторых домах нет подвала или подвала, они просто построены на бетонной плите — возможно, потому, что дом стоит на скале или на высоком уровне грунтовых вод.Бетон заливается на землю за один раз. Некоторые фундаменты имеют тросы постнатяжения или армированы стальными стержнями, называемыми арматурой, чтобы плита могла выдерживать вес дома. Затем на этом бетонном фундаменте строится дом. Фундаменты из плит более распространены в южных штатах с теплым климатом, где вероятность промерзания грунта и растрескивания фундамента меньше. Вот некоторые плюсы и минусы плиточного фундамента.

Преимущества фундаментов из бетонных плит

Вот пять причин выбрать этот тип основания для дома:

Меньше времени для высыхания

Для высыхания бетонной плиты требуется меньше времени.Меньшее время простоя означает, что строительство может продолжаться без промедления. Нет необходимости ждать несколько дней, пока бетон в залитом подвале застынет и высохнет.

Меньше риска повреждения от затопления или утечки газов

Фундамент из плит сводит к минимуму риск повреждения в результате затопления или утечки газа, такого как радон, из подвала или подполья в дом.

Защита от вредителей

Бетонная плита может защитить дом от термитов или других подобных насекомых, поскольку под домом нет открытых пространств, обеспечивающих доступ к деревянным балкам или опорам, которые насекомые могли бы жевать.

Экономия затрат

Экономия затрат — одно из самых больших преимуществ. Во многих случаях покупатель дома может сэкономить до 10 000 долларов на стоимости дома. Если он построен на плите, то в бюджете нет места для лазания или подвала. Это особенно верно, когда строитель должен вырезать фундамент из твердой породы — очень дорогое мероприятие.

Меньше шагов

Дома из плит часто строят ближе к земле, чем дома с подвалами или подпольями, что сокращает количество шагов, необходимых для входа в дом.Легкий доступ выгоден для людей с ограниченными физическими возможностями.

Решение купить или построить дом на бетонной плите в значительной степени зависит от климата, в котором расположен дом, и от вашего бюджета.

Недостатки фундаментов из бетонных плит

Несмотря на преимущества такого вида строительства, бетонная плита подходит далеко не каждому участку дома или домовладельцу. Вот пять причин, по которым стоит отказаться от него:

Вредители все еще могут проникать через стены

Хотя термиты и другие вредители не могут получить доступ непосредственно под домом, они могут проникнуть через стены, поскольку дом обычно находится ближе к земле.Это особенно актуально, если сайдинг сделан из дерева и стоит на земле.

Воздуховоды требуют изоляции

Воздуховоды для отопления и кондиционирования воздуха обычно проходят через потолок первого этажа, а это означает, что он должен быть хорошо изолирован, чтобы поддерживать надлежащую температуру.

Нагревательные и охлаждающие установки, использующие надземное пространство

Блок кондиционирования воздуха и печь также могут быть установлены на первом этаже, что означает, что они займут место, которое в противном случае могло бы быть использовано для других целей.

Трещины в плите

Одним из наиболее значительных потенциальных недостатков является то, что плита трескается. Это может существенно нарушить конструктивную целостность дома, а ремонт будет трудным и дорогостоящим. К факторам, которые могут привести к растрескиванию плиты, относятся корни деревьев, смещение почвы, землетрясения или мерзлый грунт.

Некоторые считают плиточный дом непривлекательным

Некоторым людям непривлекательно выглядит низкопробный плиточный дом.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
