Дымоход из кирпича: кладка своими руками

В наше время существует большое количество различных дымоходов, подходящих для твердотопливного или газового котла. Новейшие разработки в данной области и появление новых материалов позволяют производителям выпускать дымоходы, которые по своему устройству являются отдельными сложными агрегатами, способными с успехом противостоять коррозии, сажевым отложениям и конденсату. Но все равно, несмотря на это, многие предпочитают сложить дымоход из кирпича своими руками.

Кирпичный дымоход – старый добрый друг

В последнее время строительство загородных домов приобрело массовый характер. Наряду с этим возрос интерес к каминам и печам. Люди стараются строить печи по старым, проверенным рецептам, доставшимся им от отцов и дедов. Но печное искусство в определенный период развития нашей страны в отдельных регионах было почти полностью утеряно. Сегодня мы постараемся помочь вам сложить дымоход своими руками.

Дымоход – из чего он состоит?

Перед тем как сложить дымоход из кирпича, необходимо разобраться, из каких частей он состоит. Ведь многие думают, что дымоходы кирпичные представляют собой обычную прямоугольную трубу из кирпича, положенного на раствор. Это не совсем верно. Но давайте по порядку.

В самом начале находится насадная труба. Эта часть трубы установлена непосредственно на печь. В ней может быть установлена задвижка. Насадную трубу необходимо выложить с соблюдением перевязки кирпичей в каждом ряду. Насадная часть не доводится до межэтажного перекрытия на 5 или 6 рядов. Все зависит от высоты печи, комнаты и толщины межэтажного перекрытия. Это место называется шейкой распушки.

Далее следует класть кирпич с уширением, при этом уширение, или распушка, выполняются так, что основной дымовой канал не меняет своего сечения.

При кладке кирпичной трубы сечение дымового канала в надсадной трубе и оголовке должно быть одинаково. Таким образом, сечение всего дымового каналы в любом месте дымохода имеет один размер.

Распушку или разделку нужно выложить в несколько рядов, уширяя наружную часть дымохода на 250 – 400 мм.

Далее уже на чердаке часть дымохода называется стояком. Иными словами, тут необходимо класть ровную часть дымохода, доходящую до самой кровли.

Затем следует выложить еще одну разделку, которая называется выдрой. Выдра образует расширение на дымоходе со всех четырех сторон, не менее 100 мм. Это расширение препятствует атмосферным осадкам попадать через щели между дымоходом и кровлей напрямую в чердачное пространство. Отсутствие выдры влечет проникновение влаги на чердак, приводя к разрушению несущих конструкций крыши и перекрытия.

Выше выдры дымоход нужно класть точно так же, как и стояк. Это место называется шейкой трубы.

После шейки наружная кладка опять расширяется, образуя оголовок дымохода. На оголовок можно установить флюгарку или колпак из металла, который предохранит внутреннюю часть дымохода от атмосферных осадков.

Хорошо подобранная флюгарка или колпак способны значительно повысить тягу в дымоходе.

Кладка дымохода своими руками

Все основные части и их названия мы рассмотрели, пришло время рассказать, как сложить дымоход из кирпича своими руками.

Основная подготовка закончена

Про материалы, инструменты или о том, какой кирпич для дымохода использовать, мы сегодня упоминать не будем, об этом уже достаточно много сказано на страницах нашего ресурса. Будем считать, что у нас все готово. Наша сегодняшняя задача — рассмотреть, как правильно строить дымоход из кирпича.

Первый этап – знакомство с чертежами

Перед нами чертеж кирпичного дымохода. Хотя существует множество других вариантов, это стандартная схема дымохода кирпичного для печи, твердотопливного котла или камина. Использование внутри такого дымохода металлической трубы из специального сплава может легко превратить его в дымоход кирпичный для газового котла. Так как требования к условиям дымоотведения твердотопливного и газового котла несколько отличаются.

Чертеж дымохода.

Номерами на чертеже обозначены:

1. Флюгарка.
2. Оголовок.
3. Шейка трубы.
4. Цементный раствор.
5. Выдра.
6. Кровля.
7. Обрешетка.
8. Стропила.
9. Стояк.
10. Разделка (распушка).
11. Перекрытие.
12. Изоляция.
13. Дымовая задвижка.
14. Шейка печи.

Важно знать: распушка и выдра могут класться немного по-другому, все зависит от расположения дымохода относительно крыши и от угла ее ската.

Размер канала напрямую зависит от толщины швов кладки – помните об этом.

Кладка дымохода – первые шаги

Насадная труба

• Кладка кирпичного дымохода начинается с надсадной трубы. Она выкладывается со строгим соблюдением кирпичных перевязок.

  Насадная труба

• Как уже говорилось, заканчивается насадная труба за 5 – 6 рядов от перекрытия.

  Заканчиваем от перекрытия

Формирование разделки

• Далее кладка дымохода из кирпича представляет собой шейку разделки (распушки).
• Выложена она из пяти кирпичей. Дымовой канал имеет размер 140х270 мм.

  Начинаем разделку

• Следующий ряд, это начало разделки.
• Наружные размеры в данном случае составляют 590х450 мм.
•  Достигается это за счет вставки четвертинок и половинок кирпича.
• Для соблюдения размера дымового канала внутрь вставляются кирпичные пластины.
• Таким образом, канал не изменяется.

  Соблюдаем размеры

• 3-й ряд имеет уже размер 510х650 мм.
• Внутри также вставлены кирпичные пластины  толщиной 60 мм.

  Уже есть форма

Взглянув изнутри, становится видно, что распушка начинает приобретать свою форму.

Не так сложно, как казалось изначально

• В следующем ряду наружные размеры имеют уже 570х710 мм.
• Внутри вставлены кирпичи 90 – 100 мм толщины.

Заканчиваем разделку

• Пятый ряд выкладывается целым кирпичом.
• Выкладывать шестой ряд необходимо точно так же, как пятый, но строго соблюдая перевязку.

При необходимости, чтобы сделать распушку выше, можно проложить еще один ряд, с перевязкой под нижележащую кладку.

Можно проложить ещё один ряд

Работы на чердаке

Начинаем делать стояк

• В кровле необходимо сделать отверстие для выхода стояка наружу.

  Начинаем проход через крышу

• Стояк проводят через кровлю.

На этом работа на чердаке заканчивается, далее нужно начинать устройство части дымохода на крыше.

«Крышные работы»

На крыше продолжаем выкладывать стояк. Внимательно следите за перевязкой кирпичной кладки.

Выводим стояк

• Стояк выводится на 1 – 2 ряда выше кровли, далее начинается выкладывание выдры.

Выдра – делаем выступы

• Выдра выкладывается девятью рядами.
• Каждый следующий ряд больше предыдущего по наружному размеру на одну четвертую кирпича.
• При этом не стоит забывать про соблюдение размера дымового канала.
• Подбирайте внутренние кирпичные пластины так, чтобы дымовой канал не расширялся и не сужался.

Как видим, в этом ряду кирпичная кладка образует только один выступ, вперед. По краям наружный размер дымохода остался неизменным.

Увеличиваем ширину выдры

• В третьем ряду увеличивается ширина выдры за счет выдвинутых кирпичей.
• Таким образом, передний выступ начинает плавно заходить по бокам.

  Продолжаем кладку

• В четвертом ряду, как видно на рисунке, боковые выступы увеличились в длину.

  Увеличивается длина

• Пятый ряд еще больше увеличил длину боковых выступов, тем самым перекрывая зазор между дымоходом и кровлей.

  Перекрываем зазор

• В шестом ряду боковые выступы стали еще длиннее (на рисунке хорошо видно, что боковой зазор почти полностью закрыт).

  Зазор почти закрыт

• В седьмом ряду формирование боковых выступов полностью завершено.

Таким образом, у нас имеется передний и два боковых выступа. Осталось выложить задний выступ.

Заканчиваем выдру

Выдра почти закончена

• В восьмом ряду выполняется последний, четвертый выступ.
• Соблюдайте перевязку кирпичной кладки и внимательно подбирайте кирпичные пластины для формирования дымового канала.

  Соблюдаем перевязку

• Девятый ряд выкладывается точно так же, как и восьмой.
• Соблюдайте кирпичную перевязку и следите за размерами дымового канала.

Выкладываем шейку

• В десятом ряду начинается формирование шейки дымохода.

  Продолжаем выкладывать шейку

• Далее выкладывается шейка дымохода.
• Ее размер зависит от высоты дымохода. Соблюдайте все правила по устройству высоты дымохода над кровлей.
• От этого напрямую зависит работоспособность вашей печи или камина.

Все размеры по высоте дымохода над кровлей вы можете посмотреть на нашем ресурсе. Это касается всех дымоходов, будь то дымоходы для котлов из кирпича или других тепловых агрегатов.

Завершающий этап — оголовок

• После того как шейка сформирована, можно выкладывать оголовок.
• Выложить его не составит большого труда, так как он выполняется точно так же, как и распушка.

  Заканчиваем оголовок

• По окончании кладки не забудьте подобрать флюгарку или колпак для вашего дымохода.

  Готовый дымоход

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности,  специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а  устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

Подключение к дымоходу камина и топки

—>

Строительство камина или печи — дело сложное и ответственное. Для котла отопления и колонки необходимо построить систему дымоудаления: от того, насколько профессионально произведен монтаж дымохода, зависит не только эффективность работы отопительного агрегата или колонки, но и ваша безопасность и спокойствие.

Каминный дымоход

Что нужно знать для правильного подключения?

Виды дымоходов

В прежние времена едва ли не единственным материалом для изготовления дымоходов для котла отопления или водогрейной колонки был кирпич. Не потерял он своей привлекательности и сегодня. Не потерял он своей привлекательности и сегодня. Если печь или камин изначально кладутся из кирпича (см. Кладка каминов из кирпича), то из него же чаще всего и устраивается дымоход по всем правилам печного искусства.

В этом случае подключение камина к дымоходу не требуется, он является частью общей конструкции.

Двухконтурная труба

Что же касается современных моделей каминов, котлов отопления или водогрейной колонки, работающих на газу или другом топливе, то они чаще всего имеют металлический корпус с выводным патрубком для подсоединения к дымоходу.

Он представляет собой трубу определенного диаметра, материалом для изготовления которой могут служить следующие материалы:

• Асбестоцемент.
• Оцинкованная сталь.
• Нержавеющая сталь.
• Керамика.

Самыми популярными сегодня являются стальные дымоходы двухконтурной конструкции — сэндвичи. Они состоят из двух труб, внутренней и внешней, между которыми проложен слой негорючего утеплителя на основе базальта.

Утеплитель препятствует быстрому остыванию дымовой трубы и появлению в ней конденсата.

Варианты установки дымоходов

Производители предлагают водогрейные колонки и котлы отопления с различными вариантами вывода патрубков. Поэтому и подключение газового котла к дымоходу проводится разными способами.

Дымоход с горизонтальным участком

Самый распространенный вариант — с вертикальным патрубком в верхней части топки, но в зависимости от расположения камина относительно выводного отверстия, дымоход может отклоняться от вертикали на 30, 45, 60 или 90 градусов. И в каждом случае приходится выбирать, как произвести подключение дымохода к котлу отопления.

Способы подключения могут меняться и в зависимости от условий помещения. Например, от того, существует ли возможность устройства дымохода с выходом на крышу или его необходимо вывести на наружную стену здания.

В домах старой постройки с существующими дымоходами в стенах самым оптимальным вариантом может стать подключение водогрейной колонки или настенного котла отопления именно к ним, вместо того чтобы устраивать новые.

Но в таком случае, прежде чем провести подключение дымохода к котлу отопления, необходимо предварительно обследовать и прочистить канал дымоотведения.

Но основным условием устройства дымоходов для газовой колонки или котла отопления является расположение их внутри дома. Чем короче наружная часть, тем меньше риск появления обратной тяги при неработающем камине вследствие сильного остывания трубы.

Если же такой возможности нет, дымоход следует хорошо утеплить и установить плотную заслонку, перекрывающую доступ холодного воздуха в помещение.

Внимание! При подключении дымоходов необходимо строго соблюдать требования ГОСТ, которые регламентируются СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование».

Установка дымоходов

Общие правила

• Монтаж дымохода следует начинать от котла отопления или водогрейной колонки.
• Подбирать диаметр дымохода следует в соответствии с рекомендациями производителя и характеристиками камина. Он не должен быть меньше, чем диаметр выходного патрубка.

Внимание! По требованиям ГОСТ 9817–95 площадь дымового канала не должна быть менее 8 кв.см на 1 кВт мощности печи или камина при расчетной величине скорости дымовых газов 0,15–0,6 м/с.

Устройство внутреннего дымохода

Если есть возможность, дымоход лучше монтировать внутри помещения и с небольшими участками отклонения от вертикали. Такой способ монтажа обеспечит наилучшую тягу и эффективность использования камина или печи.

На схеме показано устройство такого дымохода от отопительного агрегата до выхода наружу.

Схема устройства внутреннего дымохода

Подключение топки к дымоходу осуществляется через шибер — участок трубы с заслонкой. Все соединения дополнительно затягиваются хомутами.

Прохождение дымохода через верхний этаж

Как правило, металлические дымоходы в помещениях закрываются коробом и облицовываются отделочными материалами. Это придает завершенный и эстетичный вид всей конструкции и защищает от случайных прикосновений к горячей трубе.

Для вентиляции и выхода в помещение теплого воздуха в облицовке устраивают вентиляционные отверстия, закрытые решетками.

Межэтажное монтирование дымохода осуществляется с использованием специальных проходных патрубков большего диаметра и негорючей минеральной изоляции.

Устройство наружного дымохода

С внешней стороны дымоходы устраивают в том случае, когда камин или печь устанавливаются в уже построенном доме, и внутреннее устройство невозможно из-за конструктивных особенностей здания. Дымоход в этом случае выводится через стену и поднимается параллельно ей до заданного уровня.

Схема устройства наружного дымохода

Подбор необходимых элементов для подключения камина к дымоходу зависит от того, где расположен выходной патрубок, а также от направления внутреннего участка дымового канала: под углом к стене (как на картинке), перпендикулярно ей или параллельно с поворотом на 90 градусов на выходе.

Крепление наружного дымохода на кронштейны и растяжки

Внимание! Наличие протяженных горизонтальных участков дымохода сильно снижает тягу в нем. По строительным нормам и правилам их длина не должна превышать 1 метра. Если длина горизонтального участка больше, её следует компенсировать высотой дымохода и установить на этом участке тройник с ревизией.

Как и в предыдущем варианте, параметры конструкции дымохода необходимо рассчитать с учетом того, чтобы сквозь стену проходил целый участок трубы, без стыка звеньев.

Для изменения направления дымовой трубы на вертикальное используются тройники соответствующего вида, в нижней части которых предусмотрено место для стока конденсата и съемная заглушка для удобства ухода за дымоходом.

Если дымоход выходит на наружную стену здания очень низко, в зоне передвижения людей или транспорта, необходимо устройство заграждения.

Монтаж труб начинается от тройника вверх. Они крепятся к стене специальными кронштейнами через каждые два метра. Если дымоход имеет большой вес, то под тройник следует поставить дополнительную опору.

В случае возвышения дымохода над крышей на 2 метра и более для его крепления дополнительно используют систему растяжек.

Требования к установке дымоходов на крыше

Чем короче наружный участок дымохода, тем лучше. Если есть такая возможность, его следует выводить как можно ближе к коньку крыши, над которым труба должна возвышаться всего на полметра. Высота наружного участка трубы будет меняться по мере удаления от конька.

Правила устройства наружных дымоходов

Как видно из рисунка, если труба расположена на расстоянии 1,5–3 м от конька, она должна достигать его уровня. Если же она расположена дальше 3 м, то между линией горизонта, проведенной через конек, и линией, соединяющей конек с верхом трубы, должен быть угол не более 10 градусов.

Оголовок трубы необходимо защитить дымником от попадания в него посторонних предметов и атмосферных осадков (см. Как сделать дымник).

Проверка работы дымохода

Прежде чем затопить камин после монтажа дымохода, необходимо убедиться в наличии в нем нормальной тяги. Для этого к нижней части канала нужно поднести горящую свечу или спичку.

Вместо них можно использовать тонкую полоску бумаги. Если огонь или бумажная полоска отклоняются в сторону канала дымохода, наличие тяги очевидно.

—>

Правильное функционирование камина зависит не только от установки топки, но и от грамотного проектирования и монтажа дымохода. Важно все: от расчетов сечения трубы до нюансов теплоизоляции. Только качественный дымоход будет максимально отвечать своему назначению.

Вы хотите соорудить дымоходный канал, но не знаете какую трубу выбрать и как потом ее установить? Мы поможем вам разобраться с этой задачей – в статье мы подробно рассмотрели как сделать дымоход для камина, уделив внимание плюсам и минусам труб из различного материала.

А также привели важные требования к обустройству каминов и составлению проекта. Материал статьи дополнили подробной инструкцией по устройству дымохода, снабдив ее пошаговыми фото.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

Нормы и правила устройства камина

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи).

Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см).

От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы. При недостаточной высоте и неправильном выборе сечения канала можно столкнуться с проблемой возникновения обратной тяги.

Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

Виды дымоходов для камина

Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим.

Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

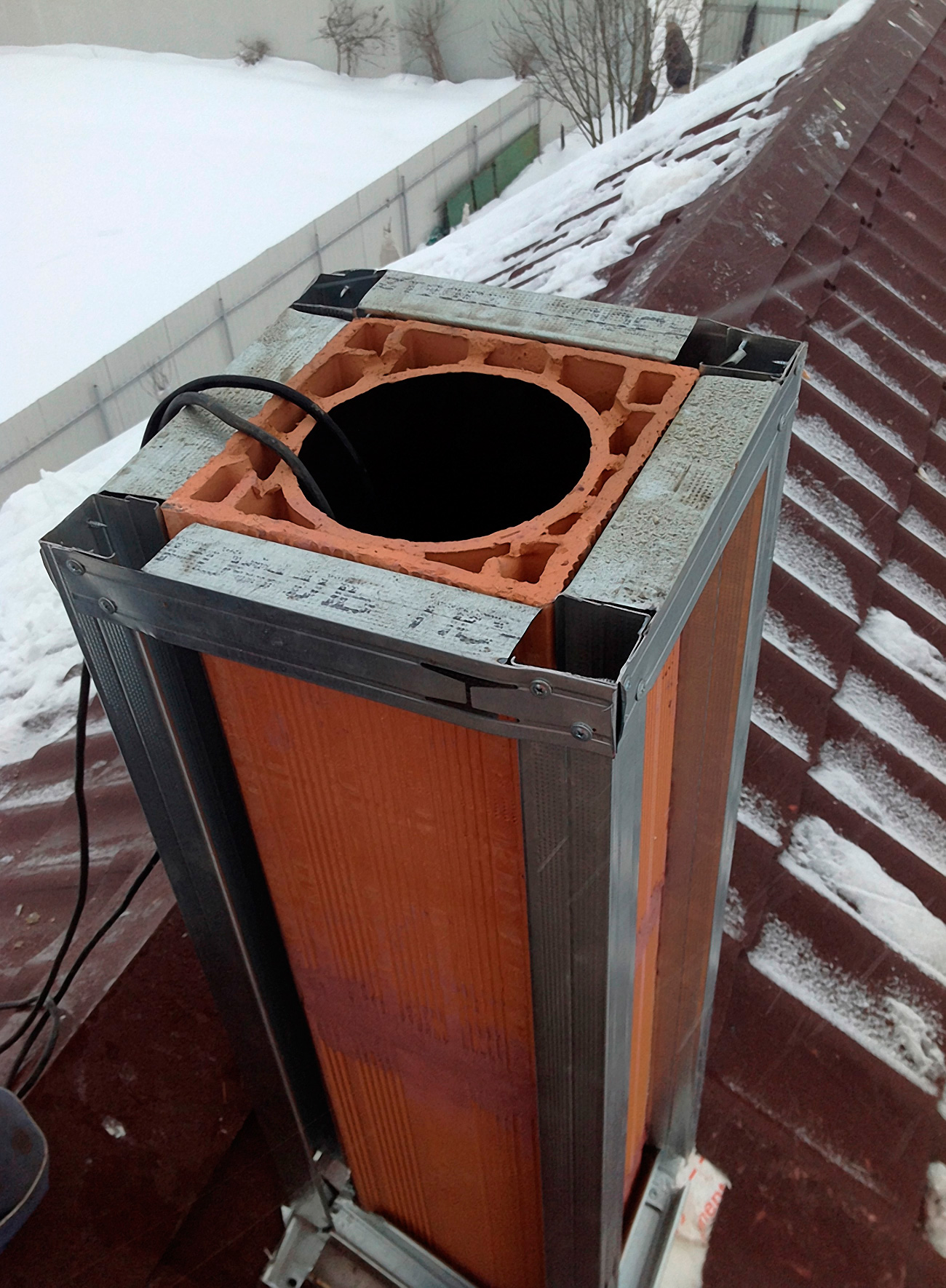

Вариант #1 – керамический

Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект.

Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

Керамика идеальна именно для дровяных каминов, вырабатывающих большое количество «белого дыма». Результатом его воздействия на стенки трубы является конденсат, совершенно не опасный для керамики. К тому же именно она выдерживает и повышенный нагрев, и различные химические среды, образованные продуктами горения

Чем еще положительно отличаются керамические дымоходы:

• идеально гладкой поверхностью внутренних стенок;
• быстрым нагревом и медленным остыванием;
• устойчивостью к температуре до +900-1000 °С;
• компактностью по сравнению с другими конструкциями;
• сроком службы до 50 лет.

К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

Также многих смущает высокая стоимость блоков и услуг по их установке. Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов.

При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

Вариант #2 – кирпичный

Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

Кирпич предпочитают из-за доступности, но для качественной кладки подходит только один тип – глиняный полнотелый. Он заранее обожжен и полностью готов к использованию при высоких температурах

Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

Вариант #3 – стальной

Если температура газов в канале дымоудаления не превышает + 400 °С, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

Преимуществами также являются круглое сечение, не препятствующее отведению газов и удобное для профилактической чистки

Устанавливать и соединять стальные детали легче, чем возводить кирпичную кладку или монтировать хрупкую керамику. Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

Условно стальные дымоходы делят на 2 категории:

• простые «горячего» типа, без теплоизоляции;
• сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей и собрать сэндвич-дымоход своими руками. А можно сделать заказ под частный проект.

Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

Вариант #4 – стеклянный

Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения.

Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

Дымоход из стекла сложно назвать практичным изделием. Небольшой налет сажи сводит эстетику к нулю, поэтому мыть видимые части придется достаточно часто

Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата.

Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

Посмотрев обзор труб из различных материалов вы так и не смогли определиться, что лучше всего подойдет именно вам? Тогда советуем посмотреть другую нашу статью, в которой мы привели важные критерии выбора дымоходной трубы, на которые следует ориентироваться в конкретных условиях.

Сооружение керамического дымового канала

Самый надежный и безопасный вариант устройства дымохода в деревянном доме – сооружение из керамических блоков. Внешняя сторона его практически не нагревается, значит, не будет проблем с проходом через перекрытия.

Рассмотрим последовательность сборки дымового канала из составляющих немецкой марки Schiedel Rondo Plus:

Галерея изображенийКирпичные трубы сооружают с квадратным или прямоугольным сечением. Если внутри кирпичного канала устанавливается круглая в сечении металлическая гильза, ее устанавливают на всю высоту прямо от топливника. Не допускается сужение дымового канала на протяжении пути отвода продуктов сгорания

Чтобы точно высчитать внутренний диаметр кирпичного или керамического дымохода для камина, лучше посоветоваться со специалистами: в учет берется высота трубы, ее направленность, количество поворотов, материал изготовления, объем и температура выходящих газов, вид топлива, скорость сгорания топлива и т. д.

Однако существует несколько общих правил, которые не нужно упускать из виду. Предположим, для дымоходов цилиндрического сечения стандартная пропорция по отношению к топке – 1:10.

Специально для каминов применяется так называемый «шведский метод»: определение площади дымохода (f) по площади топки (F). В графике указаны значения для каминных систем с круглым, квадратным и прямоугольным сечением

Также считается, что сечение дымоотвода должно превышать диаметр поддувала. При расчетах высоты необходимо ориентироваться на высоту здания (включая крышу), тип кровли, расположение соседних строений.

Если в конструкции запланирован горизонтальный участок, то его длина не должна превышать 1 м. Такое требование объясняется естественным движением нагретых газов по вертикали, а это значит, что большая часть сажи будет откладываться именно на стенках горизонтального участка – наиболее сложного для чистки.

Конструкционные нюансы строительства

Одна из отличительных сторон кирпичной кладки – составление послойных схем. Параллельно подбирается состав клея для соединений керамической трубы и раствора для создания герметичной конструкции из кирпичей.

Важно, чтобы в процессе нагревания швы не деформировались и не меняли формы трубы. Внутренняя поверхность должна быть максимально гладкой, без выступов и зазубрин.

Для соединения отрезков трубы разного диаметра существуют редукционные стальные или керамические переходники. Места крепления на трубе обязательно герметизируют, чтобы не было утечки газов

Кроме редукционных переходников используют и другие фасонные детали – ревизионные отверстия с дверцами, тройники, угловые элементы.

Для подготовки к работе старых, давно не использовавшихся дымоходов одной чистки мало. Для эффективной работы необходима гильзовка – вставка металлической трубы круглого сечения. Кирпичные стенки дымохода и сталь не должны соприкасаться, между ними следует оставить промежуток.

Обязательный этап – теплоизоляция. Она позволяет, с одной стороны, повысить скорость прогревания трубы, а с другой – снизить или устранить образование конденсата. Также изоляционный материал для дымоходов является барьером против нагревания горючих материалов, находящихся поблизости от трубы (хотя по правилам этого быть не должно).

Особого внимания заслуживает устройство прохода через перекрытие и кровлю, при строительстве которых задействована древесина.

Материалы отделки стен вокруг каминного дымохода могут быть любыми, но обязательно не горючими. Часто деревянные (бревенчатые, брусовые) стены оставляют как есть – это нарушение. Подходит керамическая отделка (клинкер, кафель) или металлические листы

Необходима и отделка внешней части трубы, выходящей поверх кровли. Для защиты от мусора и осадков устанавливают «домики», стилизованные флюгеры, дефлекторы.

Пошаговая инструкция по кладке дымохода

Подготовленный проект является руководством к действию: в нем есть схема кладки, смета, перечисление строительных мероприятий. Кладка кирпичного дымохода – это заключительная часть возведения камина.

Шаг 1 – приготовление материалов и инструментов. Для приготовления раствора пригодятся песок, цемент, известь (или особая глина), емкость; для строительства кладки – расшивка, кельма, молоток, уровень.

Шаг 2 – приготовление раствора. Мастера обычно знают особые секреты, как сделать раствор более эластичным и не растрескивающимся. Например, добавляют в него немного извести. Консистенция массы должна напоминать сметану, быть густой, но легко отделяться.

Шаг 3 – кладка. Готовая порядовка облегчает работу – каждый ряд необходимо укладывать, согласно схемам. Если внутри кирпичного корпуса будет проходить керамическая или стальная труба, это также нужно учитывать при выборе схемы и размера сечения.

Шаг 4 – распушка. Этот элемент – расширение трубы – устраивают при переходе через перекрытие. Кирпич при этом смещают на ¼ в сторону наружного края.

В результате сдвига толщина должна достигнуть 0,5 м. В зазор между кладкой и перекрытием вставляют гильзу из листового металла и куски базальтовой теплоизоляции

Шаг 5 – кладка отрезка на чердаке. Для не отапливаемого помещения обязательна теплоизоляция. Переход через кровлю обустраивают с помощью еще одного расширения – выдры. Она защищает чердак от осадков.

Шаг 6 – оформление наружной трубы и оголовка. При необходимости устанавливают искрогаситель, дефлектор (для регулировки тяги), над ним – коньковый навес или колпак (зонтик). В строймаркете можно приобрети готовые оголовки.

Несколько советов от мастеров печного и каминного дела:

Галерея изображенийНадсадная труба устанавливается прямо на полностью готовое топочное отделение, заканчивающееся дымосборникомПосле кладки каждого ряда кирпича необходимо проверять его строго горизонтальное положение лазерным уровнемОсновным инструментами являются кельма, молоток и расшивка. Кроме того, пригодятся отвес, правило и строительный уровеньПлощадь отверстия должна быть чуть больше, чем размеры кирпичной трубы – для отделки прохода в перекрытииНа каждый погонный метр дымохода (при схеме кладки «пятерик») расходуется примерно 70 кирпичейПри установке шибера необходимо использовать базальтовый картон, который предохраняет кладку при расширении задвижкиЕсли чердак не отапливается, утепление дымохода на этом участке обязательно – для устранения угрозы появления конденсата. Начать теплоизоляцию можно от перекрытияСуществует несколько вариантов, один из них – присоединение к кирпичному дымоходу асбестоцементной или стальной трубы, которая и будет возвышаться над крышейДымосборник – основа для строительства дымоходаИспользование уровня для проверки горизонталиИнструмент для кирпичной кладкиОтверстие для трубы в перекрытииКоличество кирпичей для дымоходаМонтаж шибера в пазТеплоизоляция трубы в чердачном помещенииВывод трубы на крышу

На протяжении всей кладки важны 2 момента: чтобы туба стояла строго вертикально и чтобы ее внутренняя поверхность была идеально гладкой. Гильзовка гарантирует гладкость.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.

Содержимое:дится ли кирпичный дымоход для печи-каминаПри строительстве дымохода соблюдаются существующие нормы и правила. Даже незначительные ошибки, приводят к возникновению пожароопасных ситуаций. Особенно важно придерживаться СНиП и ПБ, устанавливая дымоход для печи-камина из кирпича.Существующие нормы оговаривают высоту трубы, тип кладочной смеси и кирпича, возможность дальнейшей облицовки конструкции.

Годится ли кирпичный дымоход для печи-камина

Буквально несколько десятилетий назад, для всех твердотопливных котлов и печей, использовался традиционный кирпичный камин. Этому было, по крайней мере, несколько объяснений:На данный момент, появились новые инновационные строительные материалы, усовершенствовались методы возведения конструкции, появилась возможность сделать кирпичную кладку устойчивей к воздействию конденсата. Стало возможным подключение дымохода из кирпича к следующему оборудованию:

• Печи-камины на дровах и пеллетах – температура отходящих дымовых газов, а также общий объем продуцируемого конденсата, могут существенно отличаться, в зависимости от типа используемого топлива. Кирпичная труба одинаково эффективна при сжигании гранул и дров.
• Печь-камин с чугунной топкой – особенностью оборудования с камерой сгорания, выполненной из чугуна, является долгое прогревание и остывание при топке. Кирпич сохраняет прочность при длительном нагревании, имеет хорошие теплоизоляционные характеристики.
• Классический камин – в дровяном, угольном пеллетном и любом другом типе каминов, есть одна общая особенность, связанная с эксплуатацией. Чтобы обеспечить эффективное сжигание топлива и предотвратить попадание дыма в помещение, необходима хорошая устойчивая тяга. Кирпичный дымоход, при условии правильного монтажа, сможет обеспечить выполнение этого условия.

Существует три наиболее распространенных конструкции дымохода из кирпича. У каждой есть свои достоинства и недостатки.

Отдельно стоящий дымоход внутри дома

Вес кирпичной дымоходной трубы достаточно большой. Данная конструкция в основном возводится одновременно со строительством всего здания. Под дымоход изготавливается фундамент, не завязанный с основанием дома.Преимуществами отдельно стоящей конструкции являются:В качестве недостатков можно выделить необходимость в дополнительной отделке, устройстве фундамента под дымоход внутри здания, высоком качестве кладки и герметизации швов. В качестве общего требования, рекомендуется провести гильзование дымоходного канала.

Наружный приставной дымоход

Приставной дымоход из кирпича для печи-камина, примыкающий к стене дома с наружной стороны, оптимальное решение с точки зрения безопасности. Даже если кладка потеряет герметичность, продукты сгорания не смогут попасть внутрь жилых помещений. Установить систему дымоудаления можно в любой момент, а не только во время строительства дома. Технология строительства уличного дымохода из кирпича имеет несколько преимуществ:Наружный выносной дымоход для камина из кирпича имеет свои недостатки. Приходится учитывать сильную ветровую нагрузку. Для предотвращения разрушения конструкции, канал крепят к стене здания. Проводится обязательное утепление дымохода, с последующей отделкой.

Дымоход, встроенный в кладку стены

Еще один популярный вариант системы дымоудаления – внутристенный кирпичный дымоход для отвода продуктов горения от печи-камина. Преимуществом конструкции является возможность использовать стены в качестве радиатора отопления. Дым, проходя в простенках, нагревает кирпич, в результате, помещение хорошо прогревается и долго сохраняет тепло.Если в качестве внутристенного дымохода, используют старые вентиляционные каналы и системы дымоотведения, предварительно проводится гильзование. Главное преимущество конструкции – лучшие по сравнению с аналогами теплотехнические характеристики.

Как выложить из кирпича дымоходную трубу для печи-камина

В процессе монтажа кирпичного дымохода, категорически запрещаются любые нарушения СНиП и ПБ. Даже небольшие ошибки, в дальнейшем станут причиной пожара, отравления угарным газом и необходимости в дорогостоящих переделках кладки.Существует множество решений, которые принимают еще до начала работ, связанных с выбором кирпича, кладочной смеси, организацией проходок и подключением камина.

Из какого кирпича кладут дымоход

Для кладки каминных дымоходов применяется красный керамический кирпич, с высокой степенью огнестойкости. К материалу, используемому для наружных конструкций и изготовлению оголовка трубы, дополнительно предъявляется требование, относительно морозоустойчивости.Выбор кирпича для кладки дымохода зависит от нескольких факторов:Кирпич должен выбирать мастер — каменщик, который будет класть дымоход. Самостоятельно подобрать все необходимые расходные материалы достаточно проблематично.

Какая кладочная смесь используется при строительстве

Выбор кладочного раствора для кирпичных дымоходов также зависит от того, какая часть дымохода будет строиться:Существуют готовые строительные смеси, предназначенные для кладки дымоходов, обеспечивающие максимальную прочность и термоустойчивость шва.

Организация проходок через межэтажные перекрытия и кровлю

Перед началом работ потребуется сделать проект кирпичного дымохода, с послойным описанием кладки. Для обеспечения достаточной тяговой силы, идеален круглый внутренний канал.Требования к сечению дымохода предписывают сделать конструкцию максимально округлой или овальной формы. Если это невозможно, недостаточную силу тяги компенсируют установкой шиберной задвижки, дефлектора. Дополнительно рассчитывается высота кирпичного дымохода, и длина сечения канала.Во время монтажа дымохода учитываются следующие нюансы:

• Проход через кровлю – изготавливается с обязательным наличием компенсационного шва и соблюдением существующих норм относительно пожарных разрывов.
• Оголовок кирпичного дымохода кладут на полкирпича шире, чем основную конструкцию. Это дает возможность перекрыть проем, для лучшей герметизации и защиты кровли от протекания.
• Высота рассчитывается согласно отдаленности от конька кровли. При этом учитывается, что, чем шире канал, тем выше должен быть оголовок. Для точных подсчетов можно воспользоваться формулой расчета сечения кирпичного канала дымохода, либо он-лайн калькуляторами.

Специальные схемы, размещенные на сайте, помогут определить необходимую высоту и рассчитать размер дымохода из кирпича для печи-камина закрытого типа, газогенераторного оборудования и традиционного оборудования.

Как делается подключение каминной топки к кирпичному дымоходу

Самым сложным и ответственным, при устройстве дымохода из кирпича для печи-камина своими руками, является подключение топки к системе дымоудаления. Варианты подсоединения зависят от особенностей конструкции и количества одновременно установленных отопительных агрегатов.Врезка в кирпичный дымоход выполняется согласно следующих рекомендаций:Стыковка газового камина с существующим кирпичным дымоходам, без установки гильзы, является грубым нарушением условий эксплуатации и приводит к отказу в регистрации оборудования.

Чем можно облицевать дымоходную трубу

Мало правильно выложить дымоход. Конструкции необходимо придать эстетическую привлекательность. Отделочные работы выполняют следующим образом:Для украшения камина используют специальные порталы, изготовленные из искусственного и натурального камня.

Ответы на частые вопросы и дымоходах из кирпича для металлических каминов

За годы эксплуатации были собраны наиболее типичные и распространенные вопросы, связанные с использованием кирпичных дымоходов. Недавно, специалистов, обслуживающих дымоходные системы, попросили ответить на следующие вопросы:

Как часто и чем чистить канал дымохода?

При сгорании дров образуется влажный дым с высоким содержанием смол. Частицы тяжелее воздуха и при недостаточной тяге, оседают на внутренней полости дымоходной трубы. Там же скапливается конденсат-влага, образующаяся от разницы температур воздуха и нагретого дыма. Постоянное нагревание и охлаждение приводит к преобразованию сажи и конденсата в соляную кислоту.Кислота разъедает внутреннюю полость дымохода, разрушает кирпич и приводит к высыпанию швов и еще большему оседанию сажи. Регулярно, но не реже двух раз в год, проводят обслуживание системы дымоотведения.Выполняют химическую чистку труб и удаление скопившегося конденсата. В механической прочистке дымоходный канал нуждается реже. Чистят трубы по мере зарастания канала, о чем свидетельствует ухудшившаяся тяга.

Стоит ли гильзовать кирпичный канал стальной трубой?

Делать гильзование кирпичного дымохода от металлической каминной топки обязательно в следующих случаях:Гильзование увеличивает стоимость кладки дымохода из кирпича, приблизительно на 30-40%, но продлевает срок эксплуатации в среднем на 10 лет, обеспечивая при этом максимальную безопасность.

Насколько пожаробезопасна конструкция из кирпича?

Отвечая на этот вопрос, учитывается, что абсолютно безопасной не бывает ни одна система дымоудаления. Меру пожаробезопасности определяют следующее:Если учесть все эти моменты, можно прийти к выводу, что при условии соблюдения рекомендаций, относительно монтажа и правил устройства кирпичного дымохода, данная система дымоудаления безопасна в достаточной мере, чтобы применяться в жилых зданиях. Возможно обезопасить конструкцию, установив внутрь канала стальную трубу.Кирпичные дымоходы продолжают пользоваться огромной популярностью на территории РФ, о чем свидетельствует большое количество изготавливаемых систем дымоудаления. Кладка и последующая эксплуатация конструкции должны осуществляться в согласии с СНиП и ПБ. Только в таком случае можно обеспечить безопасность на необходимом уровне.</li>

Правильно устроить дымоход для камина, пожалуй, более важно, чем даже подобрать и установить сам камин. Ошибки могут привести поломке оборудования, а также вызвать опасность пожара, отравления продуктами горения и т. п. Выбор каминных дымоходов достаточно широк: от традиционной кирпичной трубы со стальным вкладышем до изящных стеклянных конструкций, органично вписывающихся в самый современный интерьер.

Требования к дымоходу и варианты обустройства

Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

Вариант #1 — кирпичный дымоход

Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.

Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

Вариант #2 — стальной дымоход

Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.

Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже

Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».

При выборе сэндвичных дымовых труб обращайте внимание на три основные показателя: марка нержавеющей стали внутреннего контура, толщина теплоизоляции и ее материал. В продуманных интернет-магазинах по продаже дымоходов из нержавеющей стали, например, на сайте компании РОССТИН, установлены удобные онлайн-фильтры, упрощающие выбор.

Вариант #3 — керамический дымоход

Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.

Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

Вариант #4 — стеклянный дымоход

Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.

Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам

Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

Используемые источники:

• http://sdelaikamin.ru/dymohod-tehmomenty/podklyuchenie-k-dymohodu-41
• https://sovet-ingenera.com/otoplenie/o-drugoe/kak-sdelat-dymoxod-dlya-kamina.html
• https://avtonomnoeteplo.ru/pechi-kaminy/363-kakoy-luchshe-dymohod-dlya-kamina.html
• https://aqua-rmnt.com/otoplenie/dimohod/kak-sdelat-dymoxod-dlya-kamina.html

Размеры каминов из кирпича: расчет

Соорудить камин своими руками многим кажется непосильной задачей. И совершенно напрасно. Все оказывается достаточно просто при правильном и обстоятельном подходе к делу. Размеры каминов из кирпича определяются в зависимости от площади помещения и разобраться в этом сможет каждый.

С чего начинать

Для начала следует определиться с местоположением камина в доме. Нежелательно размещать его напротив окон, так как тогда будут сквозняки. Задняя стенка камина может сильно нагреваться, поэтому лучше, чтобы он примыкал к наружным стенам дома. В деревянных домах во избежание пожара следует принять дополнительные меры для устранения этой опасности.

Расчет размеров следует начинать с топки.

Они определяются следующим образом: площадь помещения, в котором расположен камин, относится к площади топки как 1:50 – 1:70.

Так, для комнаты 20 кв. м и стандартной высотой потолков (3 – 3,5 м) площадь портала топливника составит 0,4 кв. м или 52 × 77 см.

Аналогично для помещения 15 кв. м – 0,3 кв. м или 44 × 67 см.

Для комнаты 10 кв. м – 0,2 кв. м или 36 × 45 см.

Глубина топливника должна составлять от ½ до 2/3 высоты портала. Важно соблюдать данное правило, иначе это неприятно отразится в процессе эксплуатации камина. Слишком маленькая глубина приведет к задымлению, а слишком большая – к потере теплоотдачи.

Размеры дымохода определяются размерами топки. Его площадь должна быть примерно в 8 – 15 раз меньше. Если планируется делать дымоход из кирпича, размеры будут 14 × 14 и 14 × 27 см. При использовании нержавеющей трубы – 8 – 14 см. Стандартная высота дымохода – 4 – 5 м.

Общие размеры камина определяют, отталкиваясь от стандартов кирпича: 6,5×12×25 см. С учетом толщины швов высота одного ряда кладки будет 7 см. Заднюю стенку можно выполнять в полкирпича – 12,5 см. Боковые стенки в один кирпич – 25 см.

Специалисты настоятельно рекомендуют перед началом работы сделать на бумаге чертеж будущего камина.

Вместе со схемой порядовки (схемы, где для каждого ряда указывается порядок расположения в нем кирпичей) он позволит определить количество кирпичей, необходимых для работы. Стоит учесть, что готовые схемы с уже просчитанным количеством материала считают каждую половинку и три четверти как целый кирпич.

Для новичков, чтобы избежать неприятных сюрпризов, предпочтительнее использовать именно готовые схемы порядовки. Нужно помнить, что, даже четко следуя такой схеме, фактический расход материала может отличаться от заявленного.

Тип камина также играет роль. Так, на угловой камин размерами 1 × 1 метр пойдет примерно 200 шт. красного кирпича и 100 шт. огнеупорного. Для простого камина габаритами 65 × 115 см количество красного кирпича – примерно 250 шт., а шамотного – 100. Для традиционного большого английского камина уже понадобится 300 шт. красного и 130 шамотного.

Чтобы оценить размеры и убедиться в правильности расчета стоит сделать сухую кладку.

Т.е. сложить камин по схеме порядовки без раствора, а затем, разобрав, приступить к настоящей кладке. Это позволит избежать ошибок, не слишком удлиняя процесс.

Фундамент

Фундамент – важный и ответственный этап работы. Закладывая фундамент под камин, стоит учесть следующие моменты:

• фундамент камина не должен соприкасаться с основным фундаментом дома;
• размеры фундамента должны быть больше габаритов камина примерно на 10 см с каждой стороны;
• глубина котлована должна составлять 50 – 60 см;
• уровень фундамента надо занизить от уровня пола на высоту одного кирпича – 6 – 7 см;
• кладку камина производить на полностью готовый, застывший фундамент.

Фундамент делают кирпичный или бетонный.

Бетонный более сложный в исполнении, поэтому остановимся на нем.

На днище котлована засыпают щебень толщиной 10 – 15 см. Устанавливают опалубку, обрабатывая смолой или обивая рубероидом. Заливают фундамент песчано-цементным раствором (3 части пека и 1 часть цемента). Выровняв залитый фундамент по уровню, оставляют его на неделю сохнуть под полиэтиленовой пленкой.

Непосредственно перед кладкой необходимо обеспечить дополнительную гидроизоляцию двумя-тремя слоями рубероида.

Выбор материалов

Прочность и долговечность камина зависят от качества материалов. Обращайте внимание на внешний вид кирпича: трещины и сколы не допускаются. Их можно использовать разве что на первом ряду основания. Песок и глина не должны иметь посторонних примесей и комков.

Основными строительными материалами для кирпичного камина являются красный и огнеупорный кирпич, глина и песок, цемент М300, М400 (для фундамента). Внешний слой принято делать из красного кирпича, топку и дымоход – из огнеупорного (шамотного).

Красный кирпич перед началом работы необходимо замачивать в воде.

Это предотвратит впитывание влаги из раствора и обеспечит крепость кладки. Готовность определяется просто: если из погруженного в воду кирпича перестают выходить пузырьки воздуха, – можно брать в работу.

Шамотный печной кирпич желтого цвета не подвергается деформации, выдерживает температуру до 1000. Медленно нагревается, но и затем медленно остывает, хорошо удерживая тепло. Поэтому он прекрасно подходит для кладки внутренних частей камина.

Одним из недостатков, правда, считается то, что кирпич невозможно разрезать на части из-за высокой прочности. Но производители учитывают этот факт и выпускают кирпичи разнообразной формы: прямой, клиновидной, трапецеидальной, арочной.

Эльба

Желающие сэкономить время и силы при сооружении камина, могут приобрести готовую вставку-топку. В настоящее время среди отечественной продукции хорошо зарекомендовала себя марка Эльба. Они сварены из толстой нержавеющей стали, оснащены чугунным патрубком для дымохода, системой Чистое стекло. Камера сгорания отделана шамотным кирпичом, что обеспечивает дополнительную теплоотдачу, способствует увеличению срока эксплуатации топки.

Дымоход из кирпича своими руками, этапы возведения, советы

Каким образом можно самостоятельно создать дымоход для дома с печным отоплением? Задавшись данным вопросом, необходимо понимать, что постройка дымохода требует определенных знаний и умений. Однако, при помощи пошаговой инструкции, у вас появится возможность не только самому изготовить качественный дымоход, но и избежатьзатрат на наймпрофессиональных строителей.

Содержание

• Возможные варианты кладки дымоходного канала
• От теории к практике: пошаговая инструкция для создания кирпичного дымоотвода

Кирпичный вариант дымохода закрепил себя с позиции надежного и долговечного решения. Этим обуславливается большая популярность его установки у владельцев каминов, печей и прочих отопительных устройств. Высокий спрос породил большое количество предложений на рынке, относительно услуг постройки кирпичных дымоходов. Однако зачем тратить средства на строителей, если можно самостоятельно изготовить качественный дымоход?! Единственный момент, который отделяет вас от начала строительства – вопрос о том, каким образом можно его осуществить?! Не теряя времени, давайте шаг за шагом раскроем секреты технологии его изготовления.

(Классический кирпичный дымоход с верхней защитой, предотвращающей попадание влаги внутрь.)
Первичным шагом в деле создания дымохода является определение будущей кладки.

Возможные варианты кладки дымоходного канала

Кирпичные дымоходы являются частью практически каждого частного дома. Традиционно принято начинать строительство конструкции дымохода параллельно всему дому – таким образом, достигается максимальный баланс конструкций.

Среди основных кладок, которые являются актуальными сегодня, находятся:

• несущая;
• отдельная.

*Несущая кладка подразумевает создание системы за счет использования стены помещения. Иными словами, роль одной из стен канала будет исполнять стена дома.

(Пример отдельной кладки дымоходного канала.)

Интересный факт! Вне зависимости от типа кладки, кирпичи укладываются одинаковым способом.

Дымоход может быть разделен на несколько технических частей. К ним относятся:

Фундамент.

Данная часть является базовой. Она выкладывается из камня, либо кирпича. Оптимальной высотой фундамента является показатель в 30 см. Геометрически, он исполняется в форме прямоугольника. Длина обеих сторон измеряется, исходя из конструктивных особенностей здания, а также будущей высоты строения.

(пример готового места под фундамент будущего дымохода.)

Канал.

Выкладка канала может производиться как в форме квадрата, так и прямоугольника. Классическим решением являются параметры 14 на 20 или же 14 на 14. Обсуждаемый тип дымохода предпочтительно укладывать ложковым или тычковым способом. Необходимо достижение полной гладкости поверхности. Для контроля исполнения, в строительстве применяются фиксаторы из дерева или стали. Они поднимаются вверх пропорционально росту конструкции.

Полезная информация! Внешняя сторона должна быть покрыта штукатуркой. Внутренняя сторона должна остаться не тронутой, так как техническое назначение дымохода предполагает возможность создания химических реакций с покрытием при высоких температурах.

(Использование деревянного фиксатора (шаблона) при укладке дымохода.)

Оголовка (шапка).

Данная часть отвечает за защиту от попадания влаги внутрь. Технически верным способом ее изготовления будет являться конструкция из бетона и стальных прутьев. Края оголовки должны выходить примерно на 5 см за пределы отверстия дымохода. Дополнительно следует позаботиться о возможности качественного выпуска дыма и газовых образований.

Полезная информация! Достижение оптимальных показателей тяги возможно только при условии, если труба находится выше верхней границы дома. Осуществление данной задачи возможно с применением бетонных или стальных насадок.

Насадная труба.

Данная часть устанавливается непосредственно на печку. Внутри конструкции насадной трубы есть задвижка. Стыковка печи и трубы должна сопровождаться кирпичной перевязкой, созданной для укрепления узла. Расширение прохода дымохода осуществляется только по наружной части (на 25-40 см). Остальное тело остается без изменений.

Выдра.

Под данным термином подразумевается расширение, используемое для предоставления прохода канала через кровлю. Оно представляет собой создание расширения, благодаря которому промежуток между каналом дымохода и кровлей не пропускает влагу и остается герметичным.

Шейка.

Шейкой называют последнюю часть дымохода, которая выводится на улицу через выдру.

(Пример прямоугольной шейки дымохода из кирпича.)

Флюгер.

Данный элемент является защитой дымохода от проникновения влаги (осадков и проч.) внутрь. Он устанавливается сверху шейки, и представляет собой козырек. Конструкция позволяет направлять воду таким образом, чтобы она не попадала внутрь конструкции, скатываясь сразу на кровлю.

Каждая часть несет определенную функциональную нагрузку, а потому является незаменимой.

От теории к практике: пошаговая инструкция для создания кирпичного дымоотвода

Качественный дымоотвод должен отвечать некоторым требованиям, которые позволят быть уверенным в его исправности и безопасности функционирования. К ним относятся:

• герметичность;
• пожаробезопасность.

Для их достижения следует уделять внимание каждому шву, а также следовать инструкции и не применять стройматериалы, в качестве которых вы не уверены.
Основой вашего строительства должен быть принцип создания необходимой тяги. Она позволяет не только выводить продукты горения, но и наполнять печь кислородом, который поддерживает необходимый уровень горения топлива.

(Классическая схема кирпичного дымохода.)

Данная схема дымохода обеспечивает тягу при любых погодных условиях, а также позволяет существенно увеличить срок службы, в сравнении с конструкциями из металла.

Три основных шага при постройке кирпичного дымоотвода:

Шаг 1 Подготовительные работы и создание линии фундамента.

(Кирпичный вариант фундамента дымохода. )

Этап должен охватывать полное изучение чертежей, особенностей постройки, а также корректировки функциональной составляющей. Так, к примеру, для дровяных печей потребуется вариант полной кладки. Для газовой печки будет необходимо дополнение в виде металлической трубы.
Фундамент создается из кирпичей, либо бетона (с армированием).

Полезная информация! Фундамент по высоте не должен быть менее 30 см. Ширина же обязана быть на 15-20см больше, чем показатели самого канала. При данных расчетах конструкция будет надежно закреплена.

Шаг 2 Создание канала дымохода

(Этап №2 – возведение тела канала.)

Минимальная высота будущего дымохода должна быть не менее 5 метров. В противном случае, он не будет соответствовать нормам по тяге. Для изготовления может использоваться два вида кирпича:

• огнеупорный;
• полнотелый красный.

Связка может быть осуществлена следующими смесями:

• цемент с песком;
• известняк.

Однако, определенные участки, которые в большей степени подвержены повышенным температурам, следует применять смесь, созданную специально для укладки печей.

К дополнительным инструментам, которые могут потребоваться вам в работе, относятся:

• шлифовочно-отрезная машинка;
• маркер (для обозначения границ отрезка).

Важно! Каждый шов должен быть не более 15 мм. В противном случае, конструкция не будет достаточно прочной.

(Вариант кладки для конструкции с газовым прибором.)

Кладка кирпича должна быть максимально ровной, так как от соблюдения пропорций зависит проходимость канала.

Совет! Оптимальным параметром толщины кладки является показатель в 10 см. Именно при подобной толщине можно добиться пожарной безопасности.

Дополнительно, дымоход должен обладать отверстиями для возможности его чистки.

(Отверстия в верхней части дымохода, благодаря которым можно своевременно создавать эффективную прочистку канала. )

Внутренняя поверхность канала должна быть максимально ровной. Углы должны быть ровно 45 градусов. Подобная жесткость требований объясняется необходимостью создания благоприятных условия для тяги. Любая шероховатость может стать местом скопления отложений, и как следствие, причиной возгорания. Профессионалы советуют производить побелку во внутренней части. Такие меры позволят визуально определять места некорректного вывода продуктов горения.

Шаг 3 Фиксация и создание теплоизоляционного слоя

Если вы выбрали вариант постройки дымохода около стены вашего помещения, следует произвести дополнительные меры для его закрепления. Для этого на помощь приходят специальные анкера, которые крепят кладку к стене. В местах плотного прилегания тела дымохода к смежным конструкциям (крыша, потолок), необходимо произвести отделение их друг от друга стекловатой, либо другим материалом, который не подвержен возгораниям.
Не забываем, что дымоход должен быть значительно выше наивысшей точки крыши. Для фиксации конструкции, выступающая часть канала утепляется и фиксируется специальными материалами для облицовки.

(Крепление кирпичной кладки дымохода к стене при помощи анкеров.)

Соблюдение всех этапов и технологий позволяет произвести прочную конструкцию, которая будет качественно исполнять свои обязанности на протяжении долгих лет. Следует отметить, что данная инструкция является актуальной при необходимости самостоятельной постройки дымохода для кирпичного твердотопливного котла.

Таким образом, постройка кирпичного дымохода собственными руками является возможной. Главное – создание хорошего чертежа, который отвечает всем требованиям безопасности и конструктивным особенностям дома, а также четкое следование инструкции. Наличие времени будет вашим преимуществом, так как кирпичная кладка требует усердности и внимательности, которые впоследствии станут залогом качества работы вашего дымохода.

Полезная информация? Сохраните ссылку:

Остались вопросы? С радостью поможем!

Кирпичные дымоходы в Спб.

Кладка дымоходов для печей и каминов из кирпича. — Агон Камин

Кладка кирпичного дымохода для стационарной кирпичной печи или стояка для подключения металлической отопительной печи состоит из двух основных этапов.

Первый этап — это кладка кирпичного дымохода внутри помещения. На первый взгляд это заключительная и наиболее простая стадия кладки кирпичной печи, но как на странно в плане пожарной безопасности это наиболее ответственный процес. Большинство возгораний жилищ происходит по причине неправильной кладки дымоходного канала в межэтажных перекрытиях, некоторые мастера кладут однотипные ряды дымоходного каналла через весь дом, а в межэтажных перекрытиях дымоход должен расширяться. При этом сечение внутреннего каналла остаётся неизменным, а толщина стенки дымохода увеличивается в несколько раз. Делается это для того, чтобы в местах в которых дымоход не просматривается, канал мог выдержать такой физико-химический процесс как «Взрыв сажи».

Что такое взрыв сажи в дымоходе?

Взрывом сажи в кирпичных печах называется воспламенение вторичных продуктов сгорания с выделением большого количества энергии. При определённом сочетании давления, температуры и необходимого колличества сажи скопившейся в дымоходе происходит её возгорание. Это явление способно разрушить кирпичную кладку, в местах где дымоход просматривается последствия разрушения легко обнаружить, а в перекрытиях последствия могут привести к пожару.

Второй этап — это кладка кирпичного дымохода на улице. Во первых необходимо выбрать правильный кирпич, который не подвержен разрушению под действием атмосферных осадков. Во вторых очень важно выложить правильную гидроизоляционную «выдру», очередное расширение дымохода являющееся основой гидроизоляции. Кладка кирпичного дымохода на кровле усложняется необходимостью строительства лесов и доставкой кирпича на крышу.

Стоит ли строить дымоход с вентиляционным каналом?

Наши специалисты кладут любые дымоходы в том числе с несколькими вентиляционными каналами, с одно стороны в кровле меньше отверстий, а значит лучше гидроизоляция, с другой стороны зачастую происходит обратная тяга, при которой дымовые газы от печи или камина поступают в помещение через вентиляционный канал. В этом случае необходимо устанавливать калпан или принудительную вытяжку.

 На каком этапе строительства дома стоит класть кирпичный дымоход?

Кирпичный дымоход следует класть в тот момент, когда не зашиты перекрытия, но уже лежит кровельное покрытие. Это делается для того чтобы выпонить противопожарные нормы и обеспечить надёжную гидроизоляцию.

Кладка дымоходов из кирпича | Строительный портал

Кладка дымоходов выполняется из разных материалов. Некоторые способны успешно противостоять появлению коррозии, образованию конденсата и сажевым отложениям. Другие позволяют изготавливать дымоход сложной конфигурации. Тем не менее, как и раньше высокой популярностью пользуются традиционные дымоходы из кирпича, которые доказали свою надежность и эффективность за сотни лет эксплуатации.

1. Особенности дымоходов из кирпича
2. Конструктивные элементы кирпичного дымохода
3. Выбор материала для кладки кирпичного дымохода
4. Требования по устройству кирпичных дымоходов
5. Как сделать дымоход из кирпича от печи: пошаговая инструкция
6. Что надо учитывать при кладке дымохода из кирпича для котла
7. Типичные ошибки при взведении дымохода

Особенности дымоходов из кирпича

Наряду с массовым строительством загородных домов возрос интерес к каминам, печам и котлам. Для организации оттока продуктов горения чаще всего возводят дымоход из кирпича. Отводящая конструкция из этого материала обычно используется для единичных нагревательных и отопительных устройств.

Кирпичные разнотипные дымоходы приобрели широкую популярность благодаря ряду достоинств:

1. Устойчивость к высоким температурам. Шамотный кирпич выдерживает до +1000°С (температура горения от камина/печи достигает +750°С).
2. Высокий уровень КПД. Во время нагрева кирпич отлично аккумулирует тепло.
3. Доступная стоимость конструкции.
4. Кирпичный дымоход подходит под разные стилевые направления интерьера.

К числу отрицательных качеств дымохода из кирпича относятся:

1. Угловатость конструкции приводит к образованию вихревых потоков, которые ухудшают отток продуктов горения.
2. Внутренние стенки дымохода имеют шероховатости – это способствует оседанию сажи. В загрязненном дымоходе уменьшается рабочее пространство и тяга ослабевает.
3. Кирпичные конструкции громоздки и много весят. Для возведения такого дымохода необходима закладка фундамента.

Конструктивные элементы кирпичного дымохода

Рассмотрим типовую конструкцию кирпичного дымохода – это поможет понять основные этапы строительства.

Дымоход из кирпича: схема устройства

1. Шейка печи – часть дымохода, идущая непосредственно от печи до  разделки. Здесь устанавливают дымовую задвижку, необходимую для регулирования тяги, интенсивности горения и тления топлива.
2. Распушка (разделка трубы) обустраивается на проходе каждого перекрытия. Предназначение этого элемента дымохода – защита горючих перекрытий от высокой температуры. Стенки распушки более толстые сравнительно с остальными элементами дымоотводного канала. Толщина этой части около 35-40 см.
3. Стояк – ровная часть дымохода, расположенная на чердаке и доходящая до кровли.
4. Выдра находится на крыше и защищает конструкцию дымохода от попадания атмосферных осадков и конденсата.
5. Шейка трубы находится сразу над выдрой. По кладке эта часть дымохода напоминает стояк.
6. Оголовок трубы – расширение над шейкой. Сверху «выступающей шапки» устанавливается зонтик или колпак, которые препятствуют проникновению вовнутрь дымового канала загрязнений и осадков. Кроме того установленная флюгарка повышает тягу дымохода.

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Требования по устройству кирпичных дымоходов

Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:

1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.
3. Для обустройства дымохода на скатной кровле действуют следующие нормативы:
   • если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;
   • если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
   • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

1. Изделие в обязательном порядке должно соответствовать требованиям пожарной безопасности. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
3. Для жилых помещений толщина стенок дымохода – не менее 100 мм.
4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
5. В один дымоход недопустим ввод более двух печей.
6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие – утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
7. Для печей на пеллетах, дровах,  брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5*1,5 см.

Важно! Если крыша дома покрыта горючим материалом (гибкая черепица), то устье трубы дополнительно оборудуется искрогасителем, имеющим ячейки сетки не более 0,5*0,5 см

Как сделать дымоход из кирпича от печи: пошаговая инструкция

Определение формы и размера дымохода

По печной/каминной труде дым движется спирально. Поэтому оптимально, если внутреннее сечение дымохода выполнено в форме круга. Но выложить из кирпича трубу такой формы невозможно. Поэтому кладку дымохода из кирпича выполняют прямоугольной формы.

Внутренние углы желательно обработать выравнивающей смесью. Для такой работы лучше не использовать штукатурку – из-за частых температурных перепадов материал может быстро осыпаться.

Размер дымохода определяется габаритами всей постройки. На маленьком, компактном доме слишком высокий и широкий дымоход будет смотреться комично.  Для русских печей возводятся дымоходы габаритами 260*260 мм.

Совет. Экономный расход кирпича достигается при кладке трубы 260*130 мм. Такая конструкция возможна при кладке каждого ряда из пяти кирпичей

Необходимые инструменты и материалы

Для работы понадобятся следующие инструменты:

• молоток кирка;
• молоток с резиновой насадкой;
• рулетка;
• уровень;
• болгарка;
• кельма;
• ведра для воды и рабочего раствора;
• электродрель с насадкою «миксер»;
• сито.

Из материалов надо заранее подготовить: кирпич, глину и песок.

Замес рабочего раствора

Для раствора подойдет чистая без мусора и примесей глина, которая добывалась с глубины – 1,5 м, и речной песок. Перед работой глину и песок просеять через сито с отверстиями не более 5 мм. За два дня до начала кладки глину необходимо замочить в воде (примерно на 48 часов) и перемешать.

Порядок приготовления раствора:

1. Соединить песок с глиной в пропорции 2:1.
2. Полученную смесь залить водой в соотношении 1:4.
3. Раствор оставить на 12 часов настоятся.
4. Перемешать тщательно смесь до однородной консистенции – недопустимо наличие комков.

Возведение нижней части дымохода

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Обустройство распушки и ствола дымовой трубы

Последующая кладка дымохода из кирпича своими руками – обустройство шейки распушки. Высота шейки разделки – пять кирпичей, размер дымового канала – 140х270 мм.

Распушка выкладывается с соблюдением ряда правил:

1. Наружные размеры этой части дымохода – 590х450 мм. При кладке используются половинки и четвертинки кирпича.
2. Вовнутрь дымового канала устанавливаются кирпичные пластины – они «удерживает» форму дымохода.
3. Третий ряд распушки увеличивается, вовнутрь вставляются пластины толщиной 60 мм. Его размеры – 650х510 мм.
4. Размеры следующих двух рядов 710х570 мм. Для прочности  трубы вовнутрь вставляют кирпичи толщиной 90-100 мм.
5. Пятый ряд – выкладываются два цельных кирпича рядом.
6. Шестой ряд повторяет кладку пятого, но с соблюдением перевязки.

Предварительно в крыше надо выполнить отверстие для вывода дымохода наружу. Стояк возводится на чердаке и выводится на кровлю, соблюдая перевязку кирпичной кладки. Высота стояка на крыше – 1-2 кирпича.

Вывод дымохода над крышей

Следующий этап после кладки стояка – обустройство выдры. Этот отрезок трубы состоит из девяти рядов, при этом наружный размер каждого последующего должен на ¼ кирпича превышать предыдущий.

Важно! На этом этапе работы особое внимание надо уделить внутреннему размеру канала – он не должен ни сужаться, ни расширяться

В третьем ряду ширина выдры увеличивается за счет выдвинутых кирпичей – передний выступ заходит по бокам. В четвертом – шестом ряду происходит удлинение боковых выступов. В седьмом ряду завершается формирование боковых выступов. Восьмой и девятый ряды завершают конструкцию и формируют все выступы трубы.

Далее формируется шейка дымохода. Высота этого элемента в среднем составляет пять-восемь рядов. После кладки шейки обустраивается оголовок по такой же технологии, как и распушка.

Финишный этап возведения дымохода – установка флюгарки или колпака.

Дымоход из кирпича: видео

Что надо учитывать при кладке дымохода из кирпича для котла

При монтаже дымохода для котла важно понимать особенности процесса горения и специфику выведения продуктов распада. Во внимание необходимо брать все нюансы технологии возведения дымохода, поэтому эту работу лучше доверить специалистам. Ошибки в конструкции трубы и использования задвижки дымохода могут привести к отравлению угарным газом.

Основные моменты:

1. Оптимальный вариант – обустройство отдельного помещения для размещения котла. Если котельной нет, то можно задействовать небольшой коридор возле входа в дом или подвал.
2. Помещение, где планируется монтаж дымохода для газового котла, должно иметь возможность проветривания и достаточную тягу.
3. Дымоход и вентиляционное отверстия делают на одной стене – это необходимо, чтоб избежать перепадов давления и обратной тяги, возникающих из-за порывов ветра.
4. Незначительная утечка газа возможна при догрузке топлива, розжиге котла и завершении процесса горения.

Как выложить дымоход для котла из кирпича: видео

Типичные ошибки при взведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
2. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
3. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
4. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Кладка кирпичных дымоходов

Кладка дымохода из кирпича обуславливается прежде всего хорошей тягой и хорошим внешним видом. Кроме этого такая конструкция прослужит довольно долго. Монтаж такого дымохода требует определенных знаний. О том, как сложить дымоход из кирпича своими руками рассмотрим далее.

Кирпичная труба для дымохода это, самая важная часть отопительной конструкции. От ее зависит функционирование печи либо камина. Главной функцией печного дымохода из кирпича является отвод дыма при топке и обеспечение тяги, с помощью которой происходит процесс сгорания.

Интересно: Кирпичный дымоход для камина отличается не высокой ценой и хорошей прочностью. Кирпич также хорошо переносит перепады температур.

Кладка дымохода из кирпича своими руками

Кладка кирпичной трубы для дымохода начинается сверху отопительной конструкции, перед этим на ее ставиться надсадная труба. Для ее монтажа нужно соблюдать меж рядную перевязку.

кладка дымохода из кирпича

Кладка кирпича производиться, как и при любом строительстве. Но все же имеются некоторые особенности:

— необходимо следить за горизонтальностью рядов и вертикальностью конструкции

— для кладки используют глиняный раствор, толщиной в 8мм. Если толщину раствора увеличить, при нагреве он может растрескаться

— при кладке нужно максимально использовать целые кирпичи

Используемые материалы для кирпичного дымохода в деревянном доме

Для строительства кирпичной трубы для дымохода своими руками потребуются два компонента – это кирпич и раствор. При выборе материалов для строительства нужно ознакомиться со следующими рекомендациями:

— Нужно серьезно отнестись к выбору кирпича. Он должен быть качественным, иметь ровные края и четкую форму. Быть хорошо обожжённым и прочным.

— Еще одним важным моментом является раствор. Глина для раствора не должна содержать посторонних примесей и быть мягкой, для этого ее предварительно замачивают. Песок для раствора должен мелкий, для этого его просеивают.

Используемые материалы для кирпичного дымохода

Если выполнить все рекомендации, то кирпичный дымоход своими руками будет выполнен качественным и долговечным. Но имеются и некоторые моменты, которые могут привести к оплошности, их мы рассмотрим далее.

Как сделать дымоход из кирпича правильно

Основной и самой распространенной ошибкой является маленькая труба. Из ее тяга будет недостаточной или может быть полное ее отсутствие. Поэтому при устройстве дымохода из кирпича в частном доме, необходимо пользоваться рекомендациями для определения оптимальной высоты трубы, которая обеспечит хорошую тягу.

дымоход для камина из кирпича размеры

Неправильно приготовленный раствор приведет к тому что, что затруднится чистка дымохода, а сам раствор со временем может осыпаться. Сам дымоход должен быть смонтирован максимально вертикально. Чем качественней выполнен канал, тем лучше будет тяга и удаление дыма.

Схема кладки дымохода из кирпича

Перед строительством дымохода для камина из кирпича нужно определиться с размерами и изучить его конструкцию. Труба дымохода устанавливается на камин или печь. В ней имеется задвижка. При кладке трубы кирпичи между собой перевязываются.

схема кладки дымохода из кирпича

Не доходя 5-6 рядов до потолка, формируется распушка. Этот элемент представляет из себя расширение, которое проходит через перекрытие. Далее идет стояк дымохода, до выдры. Этот элемент делается для защиты от осадков. Вся конструкция оканчивается колпаком, с помощью которого дымоход защищается от осадков и увеличивает тягу.

Как выложить дымоход из кирпича: схема поэтапного сооружения

Монтаж дымохода можно разделить на следующие этапы:

• Подготовительный этап

Сначала необходимо рассмотреть порядовки дымоходов из кирпича своими руками и выбрать наиболее подходящий вариант, который максимально подойдет для используемой отопительной конструкции.

• Этап кладки дымохода

Для этой работы нужна схема, согласно которой выполняется кладка. Материалом для дымохода служит огнеупорный или красный кирпич. Если температура внутри дымохода будет слишком высокой, то необходимо использовать огнеупорные смеси. Прочность конструкции зависит от толщины слоя — чем тоньше слой, тем крепче кладка.

• Кладка дымохода из кирпича, завершающий этап

Если дымоход установлен рядом со стеной, то можно его закрепить к ней, при помощи анкеров. В местах проходок нужно уложить термоизоляцию. Для отделки конструкции можно использовать облицовочный кирпич.

6 различных типов дымоходов для вашего нового дома

Строите ли вы новый дом или реконструируете существующее, тип отопительного прибора, который вы планируете установить, поможет определить тип дымохода, который вам следует использовать. Не все дымоходы имеют одинаковую конструктивную или термостойкость. Некоторые дымоходы дороже в обслуживании, а другие дешевле в установке. Понимание различных типов дымоходов важно для обеспечения безопасной и эффективной работы вашего камина или отопительной печи.

Кирпич

Типичный кирпичный дымоход, пожалуй, самый распространенный тип дымохода в жилищном строительстве. Это то, что сразу приходит в голову, когда думаешь о дымоходах. Помимо кирпича, есть еще два типа каменных дымоходов: каменные и бетонные.

Дымоходы из кирпичной кладки уже давно стали стандартом в жилых домах благодаря своей долговечности и внешнему виду, подходящему для любого домашнего стиля. И они могут выдерживать температуры до 1800F, что делает их практичным выбором для любых дровяных или газовых приборов.Но кирпичные дымоходы пористы, поэтому они подвержены износу во влажном климате и требуют ежегодной чистки и обслуживания.

Камень

Хотя каменный дымоход также пористый, у него гораздо более твердая поверхность, которая обеспечивает большую устойчивость к влаге. А поскольку нет двух одинаковых камней, он создает впечатляющее произведение искусства, которое украсит интерьер любого дома. Поскольку строительство каменного дымохода занимает больше времени, его строительство обычно обходится дороже, чем из кирпича или бетона.В результате их обычно можно найти в элитных и нестандартных домах.

Бетонный блок

Дымоход из бетонных блоков построить относительно быстро и легко, его можно покрасить в различные цвета. Несмотря на то, что он не такой привлекательный, как кирпич или камень, он является экономичным выбором для потребителей с ограниченным бюджетом.

Металл

Металл — отличный проводник тепла и, как таковой, очень хороший материал для строительства дымоходов. Кроме того, нержавеющая сталь отличается высокой прочностью, не ржавеет и устойчива к вредителям, что делает ее неприхотливой в уходе, особенно во влажном климате.Его долговечность является причиной того, что многие дымоходы из каменной кладки используют вкладыши из нержавеющей стали. Строители с художественным чутьем найдут, что металлические дымоходы дополнят любой дом в современном или индустриальном стиле. Хотя металлические дымоходы изолированы для защиты от высоких температур, металл деформируется при высоких температурах, поэтому обязательно проконсультируйтесь с производителем камина или дровяной печи, чтобы убедиться, что ваш металлический дымоход соответствует их рекомендациям по пожарной безопасности.

Сборные

Сборный дымоход изготавливается на заводе и является менее затратной альтернативой каменному дымоходу.Но у них нет таких же характеристик или стандартов качества, как у кирпичных дымоходов, построенных на месте. Существуют различные типы дымоходов заводского изготовления, такие как двустенные, с воздушным охлаждением и с воздушной изоляцией. Спецификации производителя камина определяют тип сборного дымохода, который необходимо установить. Сборный дымоход также требует более частого обслуживания, чем дымоходы других типов.

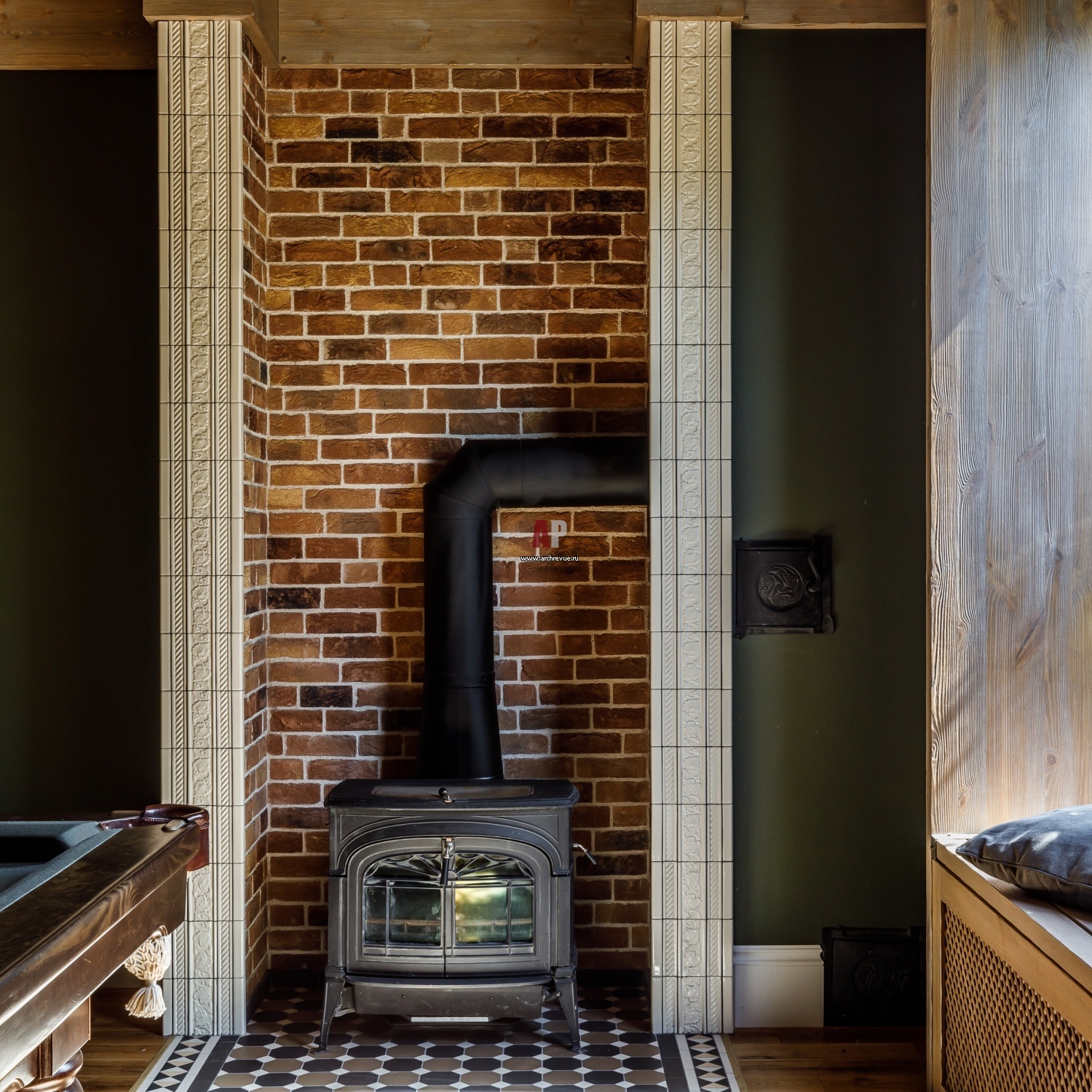

Дровяная печь

Выхлоп из дровяной печи удаляется через дымовую трубу, подсоединенную к верхней части прибора, которая проходит через потолок и выходит через крышу.Поскольку для правильной вентиляции важно, чтобы дымовая труба оставалась вертикальной, дымоход обычно строится вокруг нее. Дымоход может быть каменным, металлическим или даже сборным, в зависимости от типа дровяной печи и температуры нагрева. Дымоход должен выдерживать сильный жар от печи.

Из чего состоит дымоход для камина

Дымоходы — это гораздо больше, чем кажется на первый взгляд. В то время как средний владелец дома лишь смутно знаком с содержимым, выходящим за пределы очага и дымохода, ваш камин и дымоход могут состоять из 22 частей.Информация об этих деталях и их функциях может быть полезна при общем обслуживании, устранении неисправностей или даже при разговоре со специалистом по каминам и дымоходам о ваших услугах. Используйте следующее руководство, чтобы понять различные части дымохода и подготовиться к ежегодной проверке дымохода!

2. Дымоход — Дымоход — это просто канал для отвода выхлопных газов от прибора на улицу. Дымоход может быть воздуховодом, трубой, вентиляционным отверстием или дымоходом. Дымоход без футеровки технически
дымоход, даже если дымоход без футеровки представляет опасность пожара. 3. Облицовка дымохода — Для обеспечения безопасности дымохода необходимо использовать обшивку, обеспечивающую минимальное скопление легковоспламеняющихся частиц. Эта облицовка должна быть из нержавеющей стали или облицовочной плитки особого состава. В нашей статье «Все о дымоходах» мы поговорим о важности футеровки дымохода и проблемах, с которыми вы можете столкнуться с этой футеровкой.

4. Дымовая камера — Дымовая камера предназначена для мягкого сжатия побочных продуктов сгорания в меньшее пространство (дымоход) без создания обратной тяги.Этому способствует использование наклонных стен в сочетании с хорошим дизайном и уходом за камином.

5. Заслонка дымохода — Заслонки дымохода — это двери в дымоходе, приводимые в действие рычагом или шкивом. Их можно закрыть, чтобы предотвратить потерю энергии, когда камин не используется. Они также помогают предотвратить попадание дождевой воды или животных в ваш дом, если колпак дымохода этого не ограничивает. Хотите знать, как это связано с заглушкой дымохода?

6. Дымовая полка — Эта полка находится сразу за заслонкой дымохода.Плоский, он улавливает падающий мусор и дождевую воду и помогает с переходом больших объемов дыма в небольшой дымоход.

Загон для дымохода — Это обычно относится к корпусу заводского изготовления, используемому вокруг заводских дымоходов. Эту функцию берут на себя кладочные дымоходы в домах, в которых они есть.

Анатомия камина

7. Мантия — Также известная как каминная полка или каминная полка, это оборудование — больше, чем просто поверхность для показа семейных фотографий и развешивания чулок.В первую очередь он использовался для улавливания дыма и предотвращения его попадания в дом, но по мере развития каминов его использование уже не так важно, как раньше.

8. Перемычка — эта деталь находится прямо над проемом камина. Перемычки используются в арочных проемах, дверных и оконных проемах, чтобы нести нагрузку, создаваемую открытием таких пространств.

9. Горловина — это пространство чуть ниже заслонки и чуть выше топки, где в первую очередь проходит огонь.

10. Топка — Топка — это часть дымоходной системы, в которой человек разводит огонь. Правильная топка выложена огнеупорным кирпичом, вещество из огнеупорного керамического, который может стать трещины или ослабленный после многих лет использования. Этот участок дымохода часто требует ремонта. Рекомендуется проводить тщательный осмотр топки каждые пять лет или около того, в зависимости от использования камина.

11. Пристройка очага — это пространство, занимающее пол сразу за топкой.Он изготовлен из жаропрочного материала, например плитки или кирпича, чтобы уменьшить вероятность возгорания.

12. Очаг — это пространство, на котором фактически горит огонь. Как и в случае с огнеупорным кирпичом, он должен выдерживать как потенциальную коррозию сгоревшего материала, так и высокие температуры, которым он может подвергаться.

13. Свалка золы — находится прямо под свалкой золоотвала, это космический пепел, который просыпается, когда дверь золоотвала открывается.

14.Яма для золы — Под золоотвалом служит местом для сбора золы. Его следует часто опорожнять, чтобы предотвратить чрезмерное накопление легковоспламеняющихся побочных продуктов.

15. Дверца для чистки — Эта дверь используется для чистки золоотвала. Его часто размещают снаружи или в подвале, чтобы облегчить удаление золы.

16. Основание — это горизонтальная поверхность под зольником. Дымоход, как правило, сделан из бетона, поэтому его следует надежно прикрепить к основанию, чтобы предотвратить проблемы в дальнейшем.

17. Фундамент — Самая нижняя часть стены дымохода, сделана из прочного кирпича или шлакоблока. Он используется в качестве структурной опоры для остальной части дымохода и подвергается воздействию потенциально горячего пепла. Таким образом, он должен быть прочным.

18. Лицо камина — это область между каминной полкой и самим камином. Традиционно кирпич, он должен быть достаточно прочным, чтобы выдерживать тепло камина под ним.

19. Дверь для золы — Эта дверь позволяет легко удалять золу из топки.Помещенный в середину топки, он может открываться, чтобы сбрасывать золу в золоотвал.

Подходит ли каменный камин для вашего дома?

В этой статье:

Ничто не сравнится с теплотой и атмосферой мерцающего пламени в камине.

В холодный день огонь является идеальным местом для чтения хорошей книги или тихого разговора. Но дровяные камины из каменной кладки в последние годы стали объектом пристального внимания из-за опасений по поводу выбросов углерода и загрязнения, вызываемого частицами в их дыме.

К счастью, обычные дровяные камины из каменной кладки эволюционировали, чтобы смягчить некоторые из связанных с ними проблем загрязнения воздуха. Сегодня доступны различные варианты, которые производят тепло с гораздо меньшим загрязнением.

Стильный дровяной каменный камин является центральным элементом этой современной гостиной.

Дымоходы для каменных каминов

Приборы и приспособления для сжигания, такие как камины, дровяные печи, пеллетные печи и печи, должны выпускать дым и другие токсичные газы сгорания через дымоход или дымоход.

Дымоходы предназначены для улавливания и отвода дыма и горячих газов вверх и в сторону. Чтобы отводить дым и газы за счет естественной конвекции, дымоход обычно бывает высоким — от камина до нескольких футов над крышей.

Хотя традиционные дымоходы выходят через крышу, некоторые из современных высокоэффективных каминов и других устройств для сжигания могут выходить через стену.

Обычные трубы традиционно были построены из кирпича и раствора, выложенные огнеупорными топочных плитками, и закрывают крышку с раствором для герметизации верха от непогоды.Но сегодня производители продают более новые, более простые в установке двустенные металлические дымоходы, которые продаются частями или в виде сборных комплектов. Их намного проще построить, и вероятность падения во время землетрясения невелика.

Большинство дымоходов отлично справляются со своей важной работой. Однако поврежденный или плохо обслуживаемый дымоход из каменной кладки расходует энергию и представляет угрозу безопасности.

Дымоход для каменной кладки имеет дымоход, который может покрыться креозотом на внутренних поверхностях.

У дровяного камина, когда дымоход выпускает дым, камера сгорания втягивает кислород для подпитки огня.

Камин Hearth & Doors

Если камин не имеет стеклянных дверей и вентиляционного отверстия, в которое поступает воздух для горения снаружи, он может извлекать из дома больше тепла, чем дает. Те же самые конвекционные потоки, которые переносят дым в дымоход, также могут вытягивать из комнаты сильно нагретый внутренний воздух, отправляя его через дымоход.

Здесь можно увидеть основные части фасада камина.

Материалы, используемые для очага и фасада каменного камина, включают кирпич, камень, бетон, мрамор, гранит и плитку.Нормы и здравый смысл ограничивают то, насколько близко к проему можно найти горючие материалы, такие как деревянные панели, деревянный пол или стеновая плита.

Анатомия каменного камина

Типичное строительство каменного камина

Каменщики строят классические каменные камины, используя кирпич, камень и т.п. Строительство такого камина занимает много времени и дорого — обычно стоит 5000 долларов и более.

Настоящие каменные камины требуют прочного бетонного фундамента, чтобы выдерживать и распределять значительный вес камина и дымохода.Они почти всегда строятся там, где строится новый дом (новый дом или крупная пристройка). Традиционно эти камины сжигают дрова, но из-за загрязняющих веществ, которые они создают, многие каменные камины теперь оснащены дровами, работающими на газе.

Многие камины, которые кажутся каменными, на самом деле сделаны не полностью из кирпича, камня или других кладочных материалов. Вместо этого они имеют фасад из каменной кладки, но их внутренняя часть и дымоходы представляют собой высокоэффективные устройства, изготовленные из стали, как обсуждается ниже.Суть в том, что это намного более простой и доступный способ построить камин, который намного эффективнее, чем его аналог из каменной кладки.

Строительство каменного камина

На приведенном здесь чертеже показана конструкция типичного классического каменного камина сверху вниз. Заглушка дымохода предотвращает попадание предметов в дымоход, а с помощью искрогасителя предотвращает выход искр.

Дымоход, сделанный из изолированного металла или терракоты, безопасно переносит дымовые газы вверх по дымоходу.

Дымовой колпак и ветровая полка работают вместе, выводя дым и газы из дымохода.

Заслонка, дверь из чугуна или стали, регулирует тягу в дымоходе.

Топка сдерживает огонь, направляет дым вверх и увеличивает тепловое излучение в помещении.

Яма для золы, доступ к которой осуществляется через небольшую металлическую дверь снаружи, обеспечивает пожаробезопасное место для хранения золы.

Фундамент поддерживает вес камина и дымохода, равномерно распределяя его по земле.

Что такое сверчок с дымоходом?

Там, где каменный дымоход проникает в крышу, вы найдете дымоходного сверчка. Вы можете спросить, что — или, может быть, кто — такой сверчок с дымоходом? »

Хотя слово «сверчок» сразу вызывает в воображении видения большого насекомого, в доме оно относится к остроконечной конструкции на крыше — маленькой фальшивой крыше за выступом, таким как дымоход. Этот термин, вероятно, произошел от игр в крикет или крокет, впервые в которые играли во времена Генриха VIII.Форма сверчка на крыше имитирует арку или остроконечную калитку, используемую в обеих этих играх.

Сверчок, также называемый седлом, сбрасывает воду с дымохода и других выступов на крыше. Верх закрывается большим куском листового металла. Точно так же большая кровля, собирающая воду в месте пересечения двух скатов крыши, также называется сверчком.

Как сэкономить энергию при использовании камина

Хотя они кажутся вам теплыми, когда вы находитесь прямо перед ними, камины могут действительно тратить энергию.Вот несколько полезных способов экономии энергии при использовании камина.

Закройте двери комнаты

При разжигании огня закройте двери в комнату, где находится камин. Это позволяет поддерживать температуру в комнате и предотвращать вытягивание теплого воздуха из остальной части дома (и замену его холодным наружным воздухом) из-за ревущего огня. Также приоткройте одно соседнее окно, чтобы дать огню достаточно воздуха, чтобы загореться.

Купить Большую решетку для камина

Решетки для камина сильно различаются по конструкции и стилю.Убедитесь, что ваш либо держит бревна таким образом, чтобы максимизировать поток тепла в вашу комнату, либо имеет С-образные параллельные трубы, указывающие в сторону комнаты, возвращая нагретый воздух обратно в комнату.

Закройте камин

Многие каминные корпуса из металла и стекла поставляются с вентилятором, который направляет нагретый воздух в соседнюю комнату. Даже модели без этой функции экономят вашу энергию, сохраняя прохладный наружный воздух там, где ему нужно, а не в вашем доме, когда камин не используется.

Установите заслонку

Конечно, самый простой способ предотвратить попадание холодного воздуха в дом, когда камин не работает, — это закрыть заслонку.Это может сэкономить вам до 15 процентов вашего общего счета за электроэнергию.

Seal It Up

Нанесение герметика, изготовленного для использования вокруг очага и топки, — еще один простой и недорогой способ сохранить холодный воздух и теплый воздух внутрь.

Переход на газ

Если вы не удовлетворены имеющейся древесиной- Горящий камин и у вас есть немного денег, чтобы потратить, вы можете подумать о преобразовании существующего камина в газовую горелку. Эти сборные вставки с их искусственными бревнами могут сэкономить вам деньги, потому что они позволяют контролировать тепло и сокращают расходы на дрова, а также они горят более стабильно, чем традиционные очаги.Если у вас нет камина и дымохода, нет проблем. В каминах с прямым выпуском газов можно просто использовать воздуховоды для отвода газов наружу. Для получения дополнительной информации см. Типы каминов с прямой вентиляцией.

Рассмотрите другие варианты

К другим энергоэффективным альтернативам традиционному камину относятся печи на гранулах и дровяные печи. Дровяные печи могут или не могут обеспечить вам экономию энергии, в зависимости от того, где вы живете, и есть ли у вас дешевые и обильные запасы дров. Избегайте старых моделей и установите современную печь с функциями, ограничивающими выбросы загрязняющих веществ и обеспечивающими циркуляцию теплого воздуха в вашем доме.Печи на пеллетах, хотя и более дорогие, в целом более эффективны и «экологичны», поскольку они сжигают пеллеты из переработанного органического материала. Для получения дополнительной информации см. Руководство по покупке пеллетных печей.

Рекомендуемый ресурс: Найдите предварительно просмотренный местный камин Pro

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором других статей более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Все о каминах — этот старый дом

Нет ничего лучше, чем расслабиться холодным вечером с чашкой чего-нибудь теплого и развести огонь в очаге. Традиционно служивший местом для приготовления пищи и способом обогрева дома, сегодняшний камин служит скорее аксессуаром, чем необходимостью, но при этом желанным.

Камин — безопасное место для костра, разжигаемый для излучения света и тепла.Обычно сделанный из кирпича или камня, камин включает в себя топку для сдерживания огня, дымовую трубу для вывода дыма и токсичных газов из помещения и несколько других ключевых элементов.

Ключевые элементы камина

Вот основные части вашего камина, которые вы должны знать:

• Яма для золы — погреб под колосниковой решеткой, где собирается зола. Доступ к нему через дверь для чистки в подвале или снаружи дымохода
• Покрытие ямы для золы — решетка в полу топки, позволяющая золе, но не древесине, попадать в яму для золы ниже
• Дымоход — архитектурное сооружение из камня, камня или кирпича, по которому выхлопные газы и дым, образующиеся при пожаре, выводятся из дома.
• Заглушка дымохода — приподнятая крышка, предотвращающая попадание влаги из снега или дождя и животных, например птиц, в дымоход
• Crown — верх дымохода
• Заслонка — подвижное перекрытие в горловине дымохода, отделяющее топку от дымохода.В закрытом положении предотвращает попадание холодного наружного воздуха в дом.
• Топка — полость, в которой горит огонь
• Дымоход — воздуховод или вкладыш из терракотовой глины или трубы из нержавеющей стали, проходящий через дымоход
• Фундамент — бетонная площадка под домом, которая выдерживает вес камина и дымохода
• Очаг — пол камина и пристройка, которая выступает в комнату
• Перемычка — горизонтальный архитектурный элемент, который поддерживает вес дымохода над топкой
• Mantel — полка, нависающая над проемом камина.Если камин окружает весь проем камина, то вертикальные стороны называют пилястрами или ножками с плинтусами внизу. Кронштейны для полок — консоли.
• Surround — огнестойкое покрытие стены вокруг камина
• Дымовая камера — зона, соединяющая топку и дымоход. Дно этой камеры называется дымовой полкой. Он предотвращает попадание дождя или сажи в огонь и помогает предотвратить нисходящие потоки.
• Искрогаситель — металлический экран, закрывающий верхнюю часть дымохода для предотвращения выхода горящего пепла.
• Горловина — узкий проход между топкой и коптильной камерой

Как устроен камин

Если вы помните из средней школы естественные науки, жар нарастает. Вы можете наблюдать этот принцип в воздушном шаре, где тепло и газ от горелки наполняют шар, заставляя его подниматься. Точно так же столб нагретого газа накапливается в дымовой камере дымохода, который затем забирает или забирает больше тепла от огня внизу и направляет его в дымоход. Эта вытяжка — самая важная операция в камине, поскольку она удерживает дым и газы, выходящие из вашего дома.

Безопасность камина для дома, старого и нового

Самым важным фактором при строительстве, ремонте или использовании камина является безопасность. Прежде чем использовать камин в недавно приобретенном доме, осмотрите его. Инспектор будет смотреть, соответствует ли дымоход действующим строительным нормам. В старых домах инспекторы часто находят слишком короткие дымоходы или дымоходы без футеровки. Если в дымоходе есть облицовка, они осмотрят его на предмет трещин, которые могут позволить выйти теплу и воспламенить горючие материалы, такие как фермы крыши.

Инспектор также будет искать трещины в растворе и кирпичах. Любые трещины шириной более дюйма требуют перекраски (процесса замены раствора). Наконец, они захотят убедиться, что демпфер работает должным образом и не имеет следов коррозии. Ржавая заслонка может замерзнуть в открытом или закрытом положении, что сделает ее неработоспособной, или даже выпадет.

После того, как ваш камин пройдет осмотр, не забудьте его обслужить. Каждый год перед тем, как разжечь первый огонь, прочистите дымоход или попросите его почистить профессионал.Креозот, который накапливается в дымоходе, легко воспламеняется и является основной причиной пожаров в дымоходе. Кроме того, наймите квалифицированного трубочиста, чтобы он проверил дымоход на предмет трещин.

Ремонт или перепрофилирование камина

Если вам нужно решить, отремонтировать ли дымоход и камин или перепрофилировать помещение, вот несколько вопросов, которые следует учесть:

• Вы пытаетесь сохранить исторический дом?
• Вы хотите использовать его для сжигания дров?
• Можете ли вы позволить себе ремонт?
• Можете ли вы сделать работу самостоятельно?

Когда нанимать специалиста

Следующие проекты создают проблемы безопасности и требуют строгого соблюдения строительных норм: замена треснувшего дымохода, повторное нанесение сломанного раствора, замена или восстановление незакрепленных или сломанных кирпичей и добавление рядов кирпича в слишком короткий дымоход.Если вы решите заняться одним из этих проектов самостоятельно, обязательно проверьте свою работу, прежде чем использовать камин.

Проекты простых каминов своими руками

Если вы считаете ремонт слишком дорогостоящим или непрактичным, или просто не хотите использовать камин по назначению, подумайте о том, чтобы превратить его в элемент дизайна вашего дома. Вот несколько идей:

• Заполнение кухонного камина поваренными книгами или старыми консервными банками, содержащими сухие продукты
• Заполнение библиотечного камина книгами
• Установка свечей в гостиной или у камина в главной спальне для получения теплого свечения, которое приносит огонь
• Создание игрушечного уголка в камине в игровой или детской

В противном случае вашему камину может потребоваться несколько улучшений в пределах вашего набора навыков: покраска или окрашивание кирпича, повторная отделка или добавление камина, и ремонт плитки, и это лишь некоторые из них.

Как красить или красить кирпичный камин

Чтобы покрасить камин из кирпича, сначала подготовьте поверхность. Тщательно протрите кирпич водой с мылом и жесткой щеткой. Если вы работаете на улице, подумайте об использовании мойки высокого давления. Чтобы убить плесень, нанесите смесь из одной части отбеливателя на три части воды и дайте ей впитаться в течение получаса, прежде чем протирать.

Во время чистки осмотрите раствор на предмет повреждений или порчи. Вы можете использовать силиконовый герметик для ремонта небольших трещин, но более серьезные повреждения потребуют повторной наладки кирпича.

После очистки нанесите латексную грунтовку. Для каминов, расположенных вне дома, вы можете использовать распылитель краски. Внутрь используйте кисть или валик. Дайте грунтовке полностью высохнуть между слоями и перед нанесением краски.

Лучшая краска для кирпича — это эластодинамическая формула, поскольку ее эластичность заполняет трещины и предотвращает образование новых. Если вы не можете найти эластодинамическую краску, лучшим выбором будет акриловая латексная краска для наружных работ.

Чтобы красить кирпич внутри дома, используйте валики и кисти.Выберите валик с толстым ворсом, чтобы попасть во все укромные уголки. На улице смело пользуйтесь опрыскивателем.

Окрашивание кирпича требует такой же подготовительной работы, за исключением того, что вы также можете покрыть раствор малярной лентой. После того, как кирпич будет очищен и высохнет, нанесите морилку в незаметном месте, чтобы проверить цвет. Вы можете осветлить или затемнить его, добавив пигмент.

Когда цвет вас устроит, нанесите пятно тонким слоем с помощью кисти или чистой тряпки.Подождите 24 часа между слоями и всегда надевайте перчатки, чтобы защитить кожу.

Как отремонтировать каминную полку

Ремонт камина во многом похож на ремонт деревянной мебели. Вы снимаете краску и перекрашиваете ее. Однако есть несколько тонких моментов, с которыми согласны эксперты.

Если вы хотите сохранить исторический вид комнаты, подобрав ее первоначальному цвету, на небольшом незаметном участке нанесите средство для удаления краски на окрашенную стену и вытрите ее в течение указанного времени.Это должно удалить от одного до двух слоев краски за раз. Если совпадение исходного цвета для вас не имеет значения, действуйте следующим образом.

В старом доме всегда предполагайте, что где-то есть свинцовая краска. Носите защитное снаряжение и никогда не ремонтируйте деревянные изделия в присутствии детей или молодых людей. Изолируйте комнату, в которой вы работаете, и обеспечьте соответствующую вентиляцию.

Никогда не шлифуйте старую краску. При шлифовке образуется пыль, которая сносится и падает во все щели вашего дома. При вдыхании или проглатывании пыль вызывает отравление свинцом.Пескоструйная обработка не только приведет к распространению токсичного свинца по всему дому, но и может испортить сложные детали архитектуры, которую вы пытаетесь сохранить. Используйте только химические очистители и утилизируйте отходы надлежащим образом.

Следуйте инструкциям производителя стриппера. Всегда надевайте перчатки, длинные рукава и защитные очки. После очистки покрасьте или протрите каминную полку по желанию.

Как заменить отсутствующую или сломанную плитку

Роскошные старые дома часто включали сложные архитектурные элементы, которые трудно заменить.Если плитка или какие-либо другие декоративные элементы, окружающие ваш камин, нуждаются в ремонте, вы можете отправиться на поиски сокровищ.

Начните охоту с измерения и фотографирования плитки. Загрузите фотографию в свой веб-браузер и выполните поиск изображений в Google, чтобы узнать, не появится ли совпадение в продаже. В противном случае преследуйте розничных торговцев утилизацией и антикварные магазины или поручите кому-нибудь сделать копию.

При сбросе тайла старайтесь визуально соответствовать тому, что изначально использовал строитель.Большинство плиток крепятся с помощью тонкого раствора.

Надеюсь, глубокое знание каминов поможет вам оставаться в безопасности и наслаждаться красотой, которую этот знаковый элемент дизайна привносит в ваш дом.

Что нужно знать о добавлении кирпичного дымохода в существующий дом

Добавление камина в ваш дом может стать разумным вложением средств, которое согреет вас этой зимой. Прежде чем вы решите добавить еще один, важно подумать, какой тип камина вы хотите, где установить камин и общую безопасность.

Опросы домовладельцев показывают, что большинство покупателей жилья хотят иметь камин и готовы доплачивать за него. Почти всегда можно добавить камин в существующий дом, особенно с таким большим количеством вариантов, включая каменную кладку на дровах и настенные безвентиляционные блоки. Характеристики дымохода, такие как высота, минимальные зазоры вокруг вентиляционных труб и конструкция дымохода и топки, будут варьироваться в зависимости от местных строительных норм.

Когда Turnbull Masonry добавит дымоход в ваш дом, вы можете быть уверены, что он соответствует нормам, безопасен во всех отношениях и рассчитан на долгое время.Свяжитесь с нами сегодня, и мы будем рады ответить на любые ваши вопросы о том, как добавить камин и дымоход в ваш дом. Вот ответы на некоторые из наиболее часто задаваемых вопросов о добавлении кирпичных дымоходов в существующие дома.

В каких местах чаще всего устанавливают камин?

Большинство людей предпочитают устанавливать камин в основном жилом помещении, например, в семейной комнате, гостиной или другом большом помещении, используемом для семейных встреч и развлечений.Хотя это не повысит стоимость вашего дома при перепродаже, вы также можете добавить камин в спальню, частный гостиный уголок, офис или гостевую комнату.

Еще одно популярное место для установки камина — на заднем дворе. Наружные блоки обычно стоят столько же, сколько внутренние блоки, но без повышения эффективности. Уличные камины — это скорее роскошное дополнение к общей атмосфере.

Как мне узнать, какой камин купить?

Профессионал поможет вам определить наиболее экономичный тип дымохода и камина для вашего дома.В общем, ваши варианты включают газовый, пеллетный, дровяной, электрический или биоэтанольный камин.

Дровяные камины традиционные, красивые и напоминают «старые добрые времена». У вас должен быть дымоход с дровяной печью. Большинство дровяных печей украшены элементами каменной кладки, чтобы создать атмосферу уюта и домашнего уюта.

Пеллетные печи представляют собой более энергоэффективный вариант, напоминающий дровяные камины. Древесные пеллеты горят чисто и эффективно, но пеллеты продаются в больших тяжелых мешках и стоят недешево.

Газовые камины можно включить одним щелчком выключателя, когда загораются керамические поленья. Очистка этого типа камина очень проста, поскольку камера сгорания закрыта стеклом.

Камины на биоэтаноле и электрические камины — другие варианты, которые стоит рассмотреть.

Рекомендации по установке

Рекомендации по установке зависят от типа камина, который вы выбираете. Соображения по поводу газового камина включают: установку, сборку и настройку газопровода, вентиляцию и электромонтаж.Каждый тип камина требует решения: вентилируемый или негерметичный. Поговорите со специалистом и запишите все соображения. Важно знать точный масштаб проекта, прежде чем решить, подходит он вам или нет.

Камины считаются энергоэффективными?

Традиционные дровяные камины, как правило, потребляют много энергии, но герметичные камины, даже те, которые сжигают дрова, намного более энергоэффективны. Герметичные агрегаты оснащены элементами управления, механикой и системами вентиляции, которые используют наружный воздух для сгорания и сокращают тепловые потери, эффективно дополняя основную систему отопления вашего дома.Если вы используете камин для небольших помещений вместо печи или обогревателя, вы можете сократить свои счета за электроэнергию. Это потому, что вы можете выключить термостат, когда камин включен.

В целом установка камина не должна основываться на экономии на расходах на электроэнергию. Вместо этого камин добавляет ценности, привлекательности и комфорта вашему дому.

Насколько безопасно добавить камин в свой дом?

Надежность нового камина зависит от прочности конструкции.Качественная обработка каминного отсека, дымохода и вплоть до его короны имеет фундаментальное значение для обеспечения безопасности вашего дома и семьи. Если дымоход построен неправильно, весь ваш дом может стать непригодным для проживания. Другими словами, это не тот тип проекта, который вы хотите делать своими руками или нанимать дешевую рабочую силу.

Сколько будет стоить установка камина в вашем доме?

Окончательная сумма в долларах значительно варьируется в зависимости от сложности установки дымохода в вашем конкретном доме, используемых материалов и типа и размера дымохода, который вы выбираете.Свяжитесь с Turnbull Masonry для получения конкурентоспособного предложения.

Как отремонтировать кирпичный дымоход

Камины из каменной кладки, будь то дровяные или газовые, — это уютные элементы, которые для многих владельцев представляют собой воплощение домашнего очага. Тем не менее, трещины в кирпиче или стыках между кирпичами являются ранними признаками того, что дымоход находится на пути к разрушению. Заделка трещин в кирпичном дымоходе может сэкономить вам тысячи долларов на последующий ремонт, а также обезопасит вас и вашу семью, уменьшив вероятность пожара в дымоходе.

Маленькие летом трещины к весне следующего года могут превратиться в удивительно большие. Если оставить эти большие трещины во внешнем кирпиче без присмотра, это усилит проникающий эффект дождя, снега и льда. Затем вода начинает стекать вниз, иногда между внешним кирпичом и окладом, иногда глубже внутри, между внешним кирпичом и дымоходом.

Если не контролировать эти крошечные события, они могут накапливаться и привести к катастрофе для кровельных систем и внутренних потолков, изоляции, стеновых стоек и даже полов.

Ремонт трещин для предотвращения возгорания дымохода

Хуже того, трещины в кирпичном дымоходе, которые простираются от дымохода до наружной части, являются одной из причин ужасающего, разрушительного явления: пожара в дымоходе. Пожары в дымоходах могут загореться мгновенно — те, кто сталкивался с ними, описывают это как взрыв, за которым следует звук, похожий на звук грузового поезда. Как только пожар в дымоходе начался, только пожарная часть может его остановить, так как его нужно потушить сверху вниз.

Хорошая новость заключается в том, что трещины в кирпиче для дымохода, растворе, короне и заглушке легко исправить с помощью всего нескольких простых инструментов и материалов.Выберите для этого проекта теплый и сухой день, так как некоторым материалам требуется несколько часов для отверждения.

В большинстве сообществ мелкий ремонт дымохода из кирпича, не связанный с заменой каких-либо элементов дымохода, не требует разрешения. Если вы удаляете и заменяете кирпичи в дымоходе, обратитесь в местное бюро разрешений. В некоторых областях для выполнения такой работы требуется, чтобы вы подали заявление на разрешение и провели проверку работы после ее завершения.

Ремонт кирпичного дымохода зависит от времени года и погоды.Не наносите раствор при температуре ниже 40 градусов по Фаренгейту. Если вы наносите раствор в теплую погоду, но ожидаете, что температура упадет ниже нуля в течение 24 часов, не наносите раствор. Вместо этого подождите, пока температура не станет благоприятной.

Безопасность на крыше

Каждый раз, когда вы работаете на крыше, существует вероятность падения и серьезной травмы, и чем выше крыша или чем круче ее уклон, тем больше опасность. Если вы решите починить дымоход самостоятельно, убедитесь, что вы работаете в сухой день и носите обувь или ботинки с устойчивой подошвой.Никогда не работайте на влажной крыше. Мягкий сухой день идеально подходит для работы на крыше.

Рассмотрите возможность использования ремней безопасности, также называемых ремнями безопасности , при работе на крыше, особенно если крыша очень крутая или очень высокая. Оборудование включает в себя металлический коньковый анкер, который крепится к пику дома, страховочную привязь, которая облегает вашу спину и бедра, и веревку с автоматическим запирающим механизмом, который не дает вам упасть на большое расстояние. Ремни для защиты от падения можно взять напрокат в центрах по ремонту дома и в пунктах проката инструментов.

Работайте медленно и осторожно при ремонте дымохода. Нетерпение и поспешная работа приводят к несчастным случаям.

Анатомия каменного дымохода

Каменный (кирпичный) дымоход — это гораздо больше, чем кажется на первый взгляд. В то время как некоторые домовладельцы могут быть смутно знакомы с внутренней частью дымохода, у нас есть клиенты, которые знают о «дымоходе» только то, что «это то место, где весь дым выходит!». Информация об этих деталях и их функциях может быть полезна при разговоре со специалистом по каминам и дымоходам о конкретной проблеме, обслуживании или ремонте.Используйте следующее руководство, чтобы разобраться в различных частях дымохода и получить больше информации о следующем ежегодном осмотре дымохода!

«Конструкция» дымохода

1. Коронка дымохода — Верхняя часть дымохода защищает внутреннюю часть дымохода от проникновения воды, которое может привести к повреждению кирпича и раствора. Помнить! «Дымоход», который вы видите снаружи, — это просто «раковина». Дымоход нельзя сделать полностью из «полнотелого кирпича». (См. Облицовку дымохода). Даже небольшое количество воды может привести к отслаиванию кирпича, так называемому «растрескиванию», ухудшению качества раствора и появлению неприглядных солевых отложений на дымоходе (выцветание).Без правильно построенной короны ваш дымоход не имеет защиты от дождя. В конце концов, кирпичи и раствор становятся настолько слабыми, что дымоход может перестать быть конструктивно прочным.

2. Дымоход — Дымоход — это канал или выхлоп для отвода дыма и газов от прибора во внешнюю атмосферу. Согласно большинству строительных норм, облицовка должна составлять не менее 1/10 площади камина.

3. Вкладыш дымохода — такой же, как «Дымоход».Извиняюсь! Мой графический человек напортачил. Не волнуйтесь, ему не заплатили (но я все же использовал иллюстрацию!)

4. Дымовая камера — Дымовая камера предназначена для того, чтобы «направлять» дым из большей ширины камина вниз, чтобы он соответствовал гораздо меньшей облицовке дымохода (или дымохода).

5. Заслонка камина — это устройство (обычно металлическая «пластина»), которое открывается для облегчения использования камина и закрывается, когда он не используется, чтобы уменьшить потери энергии.

6.Дымовая полка — эта «полка» находится прямо за заслонкой. Обычно, но не всегда, это ровная площадка (отсюда «полка», она ловит падающий мусор, а подметать ботанку сложно!

Камин

7.
