Как крепится встраиваемая вытяжка к шкафу: правила установки в шкаф и особенности выбора

Содержание

советы по монтажу и креплению

как встроить вытяжку в шкафТрудно представить современную кухню без вытяжки. Этот кухонный агрегат выполняет важную функцию. Разнообразие моделей для удаления и очистки воздуха позволяет сделать выбор оборудования желаемой формы и конструкции.

Установка встраиваемой техники в навесном шкафу поможет не только в очистке воздуха от запахов и жира, но и сэкономит пространство. Компактность расположения такого оборудования занимает малую часть кухонной мебели, что сохраняет функциональность и эстетику интерьера. Расскажем, как врезать вытяжку своими руками.

Содержание статьи

Требования к встраиваемой вытяжке и ее размещению

На основании правил и норм по установке электробытовых приборов, вытяжка крепится непосредственно над плитой.

Монтаж производят на высоте 60-80 см от печки, что соответствует требованиям пожарной безопасности.

В зависимости от площади помещения подбирают мощность вентиляционного оборудования.

Размеры устройства должны соответствовать требуемым параметрам навесного шкафа.

ВАЖНО! Конструкция вытяжки должна быть встраиваемой внутрь навесного шкафа. Купольные, подстраиваемые, подвесные и подобные, которые можно встроить, потребуют переделки мебели, а впоследствии изменения интерьера кухни.

Технические параметры встраиваемой вытяжки

Чтобы правильно подобрать необходимое вентиляционное оборудование для кухни, нужно разобраться в конструктивных особенностях предлагаемых моделей.

Принцип работы

Агрегаты разделяются на несколько видов.

  • Проточные, с помощью воздуховодов соединяют с домовой системой вентиляции.
  • Рециркуляционные (автономные), очищают воздух с помощью сменных фильтров.
  • Комбинированные, используют два метода очистки воздуха.
Форма и конструкция

виды
Различают следующие виды вытяжек.

  • Подвесные. Такие агрегаты устанавливают отдельно или под кухонным шкафом. Могут работать при подключении к центральной вентиляционной системе или автономно.
  • Купольные. Мощное, относительно других конструкций вентиляционное оборудование, предназначено для больших кухонь. Работает только при наличии центральной вентсистемы.
  • Островные. Т-образные вытяжки, обычно большой мощности, требуют подключения к домовой системе вентиляции.
  • Встраиваемые. Популярный вид оборудования, имеет варианты исполнения с различной мощностью. Установка внутрь мебели позволяет вписать агрегат в интерьер кухни.

ВАЖНО! Большинство моделей подключаются к центральной вентиляции.

По мощности обработки воздуха

Вентиляционное оборудование разделяют следующим образом.

  • Маломощные установки – до 700 куб.м/час.
  • Средней производительности – до 1500 куб.м/час.
  • Мощные – свыше 1500 куб.м/час.

Точные цифры разделения мощности не регламентируются нормативными документами, поэтому значение производительности взято условно.

Расположение

Встраиваемые агрегаты бывают горизонтального и вертикального расположения.

Более востребованным для эксплуатации и монтажа на кухне является горизонтальное исполнение.

Размер

габариты техники
Важный критерий, который учитывают при выборе вентиляционного оборудования — это его габарит.

Встраиваемые вытяжки имеют ширину 45, 60 или 90 см. Такие значения соответствуют стандартным размерам подвесных шкафов. При этом фактическая ширина наружной части агрегата выполнена на несколько миллиметров меньше для удобства монтажа с соседними полками.

ВАЖНО! При покупке оборудования, размер встраиваемых плоскостей необходимо проверять. Современные импортные агрегаты часто не соответствуют стандартам.

Некоторые модели встраиваемых вытяжек имеют телескопическую выдвижную плоскость забора воздуха. Такое исполнение позволяет увеличить нижнюю рабочую площадь оборудования в процессе приготовления пищи. Комфортность использования такой конструкции рассматривается потребителем индивидуально.

Правила расположения встраиваемой вытяжки на кухне

требования к установке
Место установки вентиляционной техники удобнее планировать при выполнении проекта по обустройству интерьера кухни.

В этом случае можно откорректировать расположение плиты. Оно должно быть максимально приближено к отверстию домовой вентиляционной системы. Удаление в сторону, даже на несколько десятков сантиметров, повлечет за собой усложнение конструкции воздухоотводящего канала, который будет занимать внутреннее пространство подвесных полок.

Отсутствие центральной вентиляции дома позволяет перемещать печь и встраиваемую вытяжку в удобное место.

Основным требованием вытяжки является необходимость установки прямо над плитой.

Высота монтажа зависит от вида плиты и имеет предельные минимально допустимые значения:

  • для газовой плиты 75 см;
  • для электрической – 65 см.

Чтобы подключить к электрической сети, рядом с местом установки вытяжки должна устанавливаться розетка на 220 В с заземлением. Всевозможные удлинители, клеммники или скрутки необходимо исключить для безопасного подключения вентиляционного оборудования. Розетку монтируют внутри кухонного шкафа или рядом с ним.

Как установить вытяжку в шкаф

Монтаж вентиляционного агрегата внутрь навесного шкафчика потребует определенных столярных навыков работы.

Если установка будет производиться в новую мебель, то желательно приобрести вытяжку на стадии проектирования навесных полок для корректирования размеров.

А при монтаже в существующую кухонную мебель, важно соответствие наружных габаритов корпуса вытяжки и внутренней части подвесного шкафчика.

Материалы и инструменты, необходимые для работы

инструменты
Для выполнения работ потребуются следующий инструмент:

  • рулетка, строительный уголок;
  • карандаш;
  • отвертка или шуруповерт;
  • ножовка по дереву;
  • лобзик: простой или электрический;
  • струбцины;
  • шило.

Подготовка шкафа к встраиванию вытяжки

Будет ли это новая кухонная мебель или проводится врезка в старый шкаф, требуется подготовить внутреннее пространство для установки вытяжки.

Рассмотрим пошагово все этапы выполнения работ для используемой мебели.

ПОДГОТОВКА ШКАФА

  • Прежде всего, необходимо открутить фасады с модуля, в котором планируется установка вытяжки, а также с соседних полок.
  • Снять требуемый шкафчик со стены. Для этого нужно открутить все крепежные соединения, предварительно скрепив демонтируемый модуль струбцинами с вертикальными стенками смежных полок.

ВАЖНО! Если не фиксировать шкаф с помощью приспособлений с соседними модулями, то кто-то должен его поддерживать при демонтаже. В противном случае возможно падение и повреждение мебели.

  • Открутить нижнюю корпусную полку и снять ее. Теперь можно убедиться в правильности выбора встраиваемой техники и определить необходимость подрезки боковых стен шкафчика. Если видимая часть вытяжки с кнопками управления небольшой толщины, то лучше ничего не подрезать.

ВНИМАНИЕ. Подрезка боковых стен повлечет за собой необходимость подрезки фасада. А это зачастую не входит в план работ.

  • После определения посадки к боковым поверхностям нужно приложить снятую нижнюю полку шкафчика к верхней плоскости вытяжки и обрисовать контур воздушного канала и места для заведения шнура с вилкой.
  • По намеченным контурам вырезать лишние части.
  • Далее необходимо разметить глубину размещения вентиляционного агрегата внутри шкафа. Для этого заводят вытяжку в необходимое место и намечают карандашом верхние линии корпуса.
  • По намеченным линиям требуется прикрепить нижнюю полку шкафчика внутрь. Переднюю часть корпуса вытяжки часто зашивают декоративной панелью. Учитывая место расположения – за фасадом, такие работы выполнять необязательно.
  • Кроме вырезов под воздуховод и электрошнур, перед установкой сверлят четыре отверстия, в местах крепления вытяжки к горизонтальной полке.

ВАЖНО! Для точности совпадения отверстий в полке с точками крепежа оборудования желательно использовать бумажный трафарет.

После крепления полки на требуемом уровне шкаф устанавливают на прежнее место. Если внутри этого модуля находятся полки, то в них необходимо сделать вырез для воздушного канала.

Установка вытяжки

УСТАНОВКА
В прикрепленный к стене шкафчик требуется завести электричество.

Наружную прокладку электросети выполняют в пожаробезопасной оплетке и устанавливают розетку.

На этапе строительства стен прокладку проводят безопасным скрытым методом.

ВАЖНО! При проведении электромонтажных работ использовать провод сечением не менее 1,5 кв. мм, а розетку крепить к стенкам мебели через диэлектрическую пластину! Выполнение этих требований сделает подключение безопасным.

Монтаж и крепление устройства

МОНТАЖ И КРЕПЛЕНИЕ

  • По окончании подготовительных работ вытяжка встраивается в требуемое место.
  • Для жесткости крепежа вентиляционного оборудования используют саморезы, которые входят в комплектацию поставки. При отсутствии такого комплекта, необходимо просверлить в верхней части корпуса четыре отверстия. Встроенную вытяжку прикручивают через подготовленные отверстия в полке.
  • Внутри шкафа прокладывают воздуховод, соединяют его с агрегатом и системой вентиляции дома.
  • Затем устанавливают промежуточные полки.
  • Проверяют работу оборудования. При обнаружении недостатков – устраняют.
  • Последнее, что остается сделать, это установить фасады.

При установке вентиляционного агрегата в новую кухонную стенку затрачивается меньшее количество времени и сил. Внешний вид вновь установленной мебели со встроенной техникой отличается ровностью линий и свежестью изготовления.

Встраиваемая вытяжка позволяет сохранить желаемый интерьер кухни, а грамотный подбор размеров и мощности обеспечит требуемый обмен воздуха.

Подпишитесь на наши Социальные сети

Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото

Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Вытяжка, встроенная в кухонный шкаф

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

  1. Рециркуляционный.
  2. Проточный.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м3/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Встраиваемая вытяжка Körting с выдвижной частью

Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

  1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
  2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
  3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
  4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
  5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
  6. На стене делаем отметку нижнего края воздуховода.
  7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
  8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
  9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
  10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
  11. Все соединения обрабатываем герметиком.
  12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:
  • по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
  • во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухнеКак правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

  1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
  2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
  3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
  4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
  5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
  6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
  7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
  8. Сопло обводим на полке карандашом.
  9. Вырезаем лобзиком монтажное отверстие.
  10. То же проделываем и с верхней плоскостью шкафа.
  11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
  12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
  13. Шкаф с вытяжкой возвращаем на прежнее место.
  14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
  15. Все стыки заполняем герметиком.
  16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Особенности монтажа воздуховодов

Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.

Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.

Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.

Как сделать ящик под вытяжку на кухне своими руками

При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.

  1. Делаем чертёж деталей шкафа и схему его сборки.
  2. Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м2 материала.
  3. Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
  4. В полках вырезают проёмы под воздуховод (см. предыдущую главу).
  5. С помощью шуруповёрта и метизов собираем корпус ящика
  6. Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
  7. Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
  8. Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.

Ответы на популярные вопросы

На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Заключение

Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.

Установка встраиваемой вытяжки на кухне: монтаж своими руками

Содержание статьи

Зачем нужна кухонная вытяжка

Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

  1. Появляется неприятный запах, плохо переносимый аллергиками.
  2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
  3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.

Вентиляционные трубы на крыше

Вентиляционные трубы на крыше

Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.

Обратите внимание! Забор воздуха производится вблизи от кухонной плиты, непосредственного источника выделения вредных и нежелательных компонентов, что увеличивает эффективность использования вытяжки и позволяет исключить распространение частиц по территории квартиры.

Вытяжной купол для кухни

Вытяжной купол для кухни

Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.

Важно! Нередко выходом из положения становится полная закупорка отдушины и установка полноценной приточно-вытяжной установки, производящей забор и удаление воздушных потоков снаружи. Этот вариант вынужденный, но наиболее эффективный и безопасный. К приточно-вытяжной схеме с рекуперацией тепла сегодня прибегает все большее количество потребителей. Более подробно о данной системе воздухообмена расскажем в специальной статье.

Приточно-вытяжные установки для кухни

Приточно-вытяжные установки для кухни

Цены на различные виды приточно-вытяжных вентиляций с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией

Санитарные нормы воздухообмена

Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:

  1. Количество людей.
  2. Размеры, объем, конфигурация помещения.
  3. Наличие горячих или влажных поверхностей, технологических установок.
  4. Объемы выделяющихся вредностей, подлежащих удалению.

Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.

Таблица 1. Требуемый режим воздухообмена

ПомещениеВытяжка
Жилая комната3м³/ч на каждый м² площади помещения
Кухня с электроплитой на 2 конфорки60 м³/ч
Кухня с электроплитой на 3 конфорки75 м³/ч
Кухня с электроплитой на 4 конфорки или с газовыми приборами90 м³/ч
Ванная комната25 м³/ч
Туалет25 м³/ч
Совмещенный санузел50 м³/ч

Для кухонных помещений принимается разный режим воздухообмена, зависящий от количества горячих поверхностей. Примечательно, что указанные нормы несколько устарели, так как стандартные плиты уступают место новым разработкам — мультиваркам, микроволновым печам, духовым шкафам с конвекторами. Они заметно изменяют состав внутреннего воздуха кухни, что необходимо учитывать при организации вентиляционной системы.

Духовой шкаф с конвектором

Духовой шкаф с конвектором

Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.

Таблица 2. Способ учета воздухообмена по кратности

ПомещениеКратность воздухообмена
Жилая комната, спальня, детская1
Кабинет, библиотека0.5
Кухня с электроплитой60 м³/ч
Кухня с газовой плитой1 + 100 м³/ч на плиту
Ванная, туалет, душевая25 м³/ч
Сауна10 м³ на каждого человека

Внимание! Режим вентиляции в кухонных и санитарно-технических помещениях рассчитывается по объему вытяжки, а не по кратности. Это необходимо из-за малых размеров некоторых санузлов, не способных обеспечить должное количество воздуха при расчете по кратностям.

Виды кухонных вытяжек

Специализированной классификации кухонных вытяжек не существует, но деление по определенным признакам произвести можно. В продаже имеются следующие виды:

  1. Подвесные. Устанавливаются (подвешиваются) снизу на нижнюю плоскость кухонного гарнитура непосредственно над варочной поверхностью. Отличаются компактностью, имеют плоский корпус, оснащены сменными фильтрами для очистки воздуха от жира, влаги или иных нежелательных компонентов. Некоторые модели нуждаются в подключении к вентиляционному каналу, но большинство видов работают автономно.
    Подвесная вытяжка

    Подвесная вытяжка

  2. Встраиваемые. Устанавливаются внутрь кухонных гарнитуров, что делает их полностью скрытыми и не нарушающими интерьер кухни. Скрытый монтаж позволяет отказаться от декоративного корпуса и прочих внешних украшений, оставляя только функциональные элементы конструкции, что снижает стоимость и облегчает обслуживание и уход за вытяжкой. Для установки требуется выделить шкаф соответствующего размера.
    Встраиваемая вытяжка

    Встраиваемая вытяжка

    Цены на популярные модели встраиваемых вытяжек

    Встраиваемая вытяжка

  3. Купольные. Представляют собой мощные и эффективные образцы кухонной техники. Нуждаются в подключении к вытяжному каналу. Наличие купола позволяет исключить распространение вредных компонентов по всему объему кухни. Купольные конструкции устанавливают на больших кухнях из-за эффективности и высокой производительности.
    Купольная конструкция

    Купольная конструкция

  4. Угловые. Устанавливаются в углу кухонного помещения при нестандартной планировке. Могут быть одновременно купольными или встраиваемыми.
    Угловая вытяжка

    Угловая вытяжка

  5. Островные. Отличаются от других видов вытяжек обособленным способом установки — не контактируют со стенами, свисая с потолочной плиты. Используются в комплекте с островными плитами или иными горячими поверхностями.
    Островная кухонная вытяжка

    Островная кухонная вытяжка

  6. Наклонные. Принимающая воздушный поток плоскость таких вытяжек ориентирована не горизонтально, а под наклоном. Это позволяет уменьшить размер устройства в плане, сохраняя при этом эффективность и производительность вытяжки.
    Наклонная вытяжка

    Наклонная вытяжка

Некоторые конструкции обладают двумя или более признаками — например, они могут совмещать купольную и наклонную конструкцию и т.п.

Особенности встраиваемых вытяжек

Встраиваемая вытяжка устанавливается в специально отведенный для этой цели навесной шкаф. Его надо предварительно подготовить, удалив нижнюю часть для установки рабочей (приемной) панели и проделав отверстие в верхней части шкафа под воздуховод. Встраиваемые вытяжки не нуждаются в декоративной отделке корпуса, а некоторые модели и вовсе его не имеют, представляя собой агрегат из функциональных узлов, соединенных вместе.

Преимуществом такой конструкции является скрытый монтаж, отсутствие видимых проводов, конструкционных элементов. Присутствие вытяжки выдает только панель управления и принимающая панель снизу шкафа, что позволяет сохранить цельность и гармоничность внешнего вида кухонного гарнитура. Он не разорван на две части, как это приходится делать при монтаже купольных конструкций, не выделяется вперед, что очень неудобно и создает опасность удара головой о выступающие части. Кроме того, внутренний объем шкафа с вытяжкой никогда не занимается полностью и может быть использован для хранения каких-либо принадлежностей.

Свободное место в шкафу для встраиваемой вытяжки

Свободное место в шкафу для встраиваемой вытяжки

Ширина рабочей базы вытяжки должна соответствовать размеру варочной панели. В продаже имеются разные варианты:

  1. С шириной 50 см. Оптимальны для небольших кухонных помещений, но требуют наличия соответствующей варочной панели.
  2. С шириной 60 см. Наиболее распространенный вариант, соответствующие размерам большинства электрических плит.
  3. С шириной 90 см. Такая конструкция встречается реже и применяется на больших кухнях для удаления отработанного воздуха от больших варочных поверхностей.

Выбор встроенной вытяжки обусловлен следующими критериями:

  1. Размер плиты.
  2. Технические характеристики устройства.
  3. Тип и конструкционные особенности вытяжки.

В режиме ожидания встраиваемая вытяжка находится в собранном состоянии, передняя панель шкафа закрыта. В рабочем положении она открывается, панель выдвигается вперед, обеспечивая заданную площадь захвата воздушного потока.

Встроенная вытяжка в рабочем положении

Встроенная вытяжка в рабочем положении

Есть модели, способные работать не только в режиме удаления отработанного воздуха (проточные), но и как рециркуляционные установки. Они очищают воздух, прогоняя его через фильтры, и возвращают обратно в кухню. Это позволяет улучшить общий режим воздухообмена, снижает потребность помещения в притоке свежего воздуха.

Помимо основных функциональных возможностей, при выборе вытяжки следует обращать внимание на дополнительные особенности:

  1. Громкость работы. Это важный параметр, поскольку устройство находится внутри шкафа, который способен работать как резонатор и усиливать гул от работы вентилятора.
  2. Наличие подсветки. Удобное и полезное дополнение, позволяющее экономить на основном освещении кухни.

Не следует забывать и о стоимости вытяжки, которая нередко становится основным фактором, определяющим выбор пользователя.

Виды воздушных фильтров для вытяжки

Современные конструкции кухонных вытяжек оборудуются фильтрами, выполняющими разные функции:

  1. Жироулавливающие. Представляют собой слой спутанных металлических или синтетических волокон, задерживающих частицы жира, копоть и иные взвеси.
  2. Тонкой очистки. Это емкости, заполненные активированным углем, сквозь который пропускается воздушный поток.

Все виды фильтров обладают своими плюсам и минусами, поэтому их следует рассмотреть внимательнее.

Металлические

Состоят из металлической сетки или ленты со сплошной перфорацией. Их можно мыть, обеспечивая тем самым длительный срок службы. Размер и форма отверстий в ленте или сетке подбирают по условиям максимальной эффективности и отсутствию рабочего шума. Жировые наслоения лучше всего отмывать в посудомоечной машине, устанавливая фильтр вертикально. Вручную мыть фильтры нецелесообразно, поскольку это отнимает много времени и не всегда дает ожидаемый результат.

Металлический воздушный фильтр

Металлический воздушный фильтр

Синтетические

Представляют собой слой спутанных волокон (искусственный войлок). Они одноразовые и подлежать замене по мере заполнения и потере работоспособности. Синтетические фильтры эффективнее металлических, но их приходится постоянно покупать, что требует некоторых финансовых расходов. Важной особенностью синтетических фильтров является бесшумная работа.

Синтетический фильтр

Синтетический фильтр

Угольный фильтр

Угольный фильтр тонкой очистки, помимо активированного угля, способен выполнять обеззараживающие функции. Для этого в состав наполнителя вводят дополнительные компоненты:

  1. Серебро.
  2. Катиониты.
  3. Ионообменные смолы.

Эти дополнения позволяют удалять мельчайшие примеси, устранять запахи и прочие вредности, после чего воздух получает более высокое качество, чем раньше, и не нуждается в выведении из кухонного помещения. Угольные фильтры используются только на дорогих рециркуляционных моделях, не подключаемых к вентиляционному каналу.

Угольный фильтр

Угольный фильтр

Выбор воздуховодов

Для подключения вытяжки к воздушному каналу необходимо установить соединительный воздуховод. Принято использовать два типа:

  1. Гибкий металлический гофрированный трубопровод. Прост в монтаже, не нуждается в использовании комплектующих, не нагружает опорные конструкции. Внешний вид таких трубопроводов непривлекателен, поэтому их принято скрывать в короб из гипсокартона, фанеры или иных листовых материалов с последующей отделкой.
    Гибкий металлический воздуховод

    Гибкий металлический воздуховод

  2. Пластиковые воздуховоды. Ровные трубопроводы круглого или прямоугольного сечения, имеют привлекательный внешний вид, не создают шума во время работы. Нуждаются в использовании дополнительных элементов — углов, поворотов, переходников, что усложняет монтаж.
    Пластиковые воздуховоды

    Пластиковые воздуховоды

Внимание! Выбирая воздуховод, надо помнить о пропускной способности. Размер трубопровода не должен быть меньше, чем вентиляционная отдушина в стене.

Пошаговая инструкция по монтажу

Для выполнения работ потребуются:

  • электролобзик;
  • шуруповерт;
  • перфоратор;
  • линейка и карандаш;
  • лазерный уровень.

Цены на лазерные уровни

Лазерный уровень

Необходимо также подготовить шкаф, в который будет установлена вытяжка.

Монтаж вытяжки:

  1. По шаблону, который идет в комплекте поставки, отмечаются отверстия для крепежа и центр выходного отверстия под воздуховод.
    Подготовка отверстий

    Подготовка отверстий

  2. Дрелью со сверлом 5 мм сверлятся отверстия под саморезы и под резку отверстия лобзиком. Оно вырезается точно по линии, отмеченной циркулем из намеченного по шаблону центра.
    Выпиливание отверстия под воздуховод

    Выпиливание отверстия под воздуховод

  3. На вытяжку надевается переходник для последующего присоединения воздуховода.
  4. Вытяжка вставляется в шкафчик, крепится саморезами в подготовленные отверстия, а переходник вставляется в выходное отверстие.
    Крепление вытяжки

    Крепление вытяжки

  5. Если планируется установка полочки, ее крепят на верхнюю часть вытяжки и одновременно фиксируют на стенках шкафчика.
  6. Подключают электропитание, устанавливают фильтры.
  7. Устанавливают соединительный воздуховод. Если используется гибкий металлический трубопровод, сверлят несколько отверстий под хомуты и крепят его с их помощью к стене. Монтаж пластикового трубопровода сложнее, так как придется отрезать прямые участки точно по размеру стены, вставлять углы или изгибы и вновь отрезать прямые участки. Процесс несложный, но требующий точности и аккуратности.
    Установка воздухоотвода

    Установка воздухоотвода

    Цены на силиконовый герметик

    Силиконовый герметик

  8. Воздуховод присоединяют к вентиляционной отдушине с помощью специального переходника или вентиляционной решетки.
    Навешивание шкафчика

    Навешивание шкафчика

Технология монтажа вытяжки зависит от ее конструкции, особенностей и прочих параметров. Возможны отклонения от описанного хода установки, возникающие из-за типа кухонного гарнитура, конфигурации помещения или иных факторов. Инструкция по монтажу прилагается к вытяжке, ее следует внимательно прочесть и усвоить особенности выполнения работ. Основным условием успеха станет аккуратность и внимательность. Если все сделано правильно, результат порадует пользователя и членов его семьи.

Видео — Установка вытяжки своими руками

Установка встраиваемой вытяжки в шкаф с фото и видео

Содержание статьи:

Современная встраиваемая техника – идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.

Размеры и связанные с ними проблемы

Вытяжка, предусматривающая крепление к средней полке

Вытяжка, предусматривающая крепление к средней полке

Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:

  • габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
  • размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.

Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.

Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.

Какие инструменты и материалы понадобятся для установки

Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:

  • средство разметки – карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм – лучше;
  • рулетка и столярный уголок;
  • сверло по дереву диаметром 10 мм;
  • электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
  • в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
  • отвертка и работ бит для работы с конфирматами;
  • четыре пластиковых одинарных уголка;
  • шило;
  • шурупы типоразмера 3.5×16, по ДСП, белые;
  • любой водостойкий полимерный клей (дракон, примус, контактол).

Будет рассматриваться конструкция шкафа с распашными дверками.

Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.

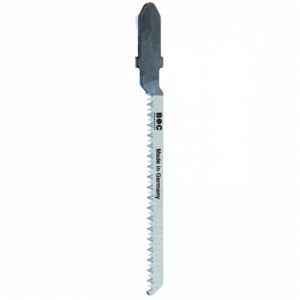

Пила типа CleanWood
Пила типа CleanWood
Пила для фигурных резов
Пила для фигурных резов

Этапы проведения работ

Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:

  • удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
  • демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
  • прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
  • закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.

Будем рассматривать все операции последовательно.

Работа с нижней поверхностью шкафа

Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

  • следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
  • габарит вырезаемой части размечается с помощью маркера и столярного уголка;
  • сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП – неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это – отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ – углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

Демонтаж средней полки

В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же – открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства – может быть необходимо расшить заднюю стенку, которую “доморощенные” мастера “для гарантии” прибивают к средней полке скобами или гвоздями.

После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.

Прорезка отверстий для прохода воздуховода

Частично смонтированный шкаф

Частично смонтированный шкаф

Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:

  • размечается прямоугольник или круг, в зависимости от типа воздуховода;
  • если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
  • для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.

Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.

Следующий шаг – разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.

Установка всех элементов в шкаф

Шкаф в сборе с навешенной дверью

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

  • уголки прикручиваются сначала к полке, все четыре;
  • полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
  • с помощью шила накалывается место для саморезов на боковой стенке;
  • уголки фиксируются с нулевым смещением полки.

После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.

Завершение работы

Последний этап – финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой – вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом – навешиваются двери.

Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

  1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

    Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

  2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.

    Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

  3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

    Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

Размеры встроенной вытяжки

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

  • для электрической плиты – от 65 см до 70см будет оптимально;
  • для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

  1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.

    Пластиковый воздуховод для подключения к вытяжке

  2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

    Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

  • Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
  • Сделать шкаф под вытяжку своими руками, опираясь на размеры.
  • Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке. Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед. В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки

Предыдущая

КухняИз какого материала лучше выбирать кухонный гарнитур?

Следующая

КухняКак сделать столешницу из дерева своими руками

Как установить встраиваемую вытяжку в шкаф: видео

Как самостоятельно встроить вытяжку в шкаф?

С каждым годом увеличивается количество и разнообразность бытовой техники, а также способы их установки.  Одни предметы берут на себя большую часть работы, экономя при этом наше время, другие же, позволяют обеспечить комфортное существование, очищают или увлажняют воздух в помещении, устраняют неприятные ароматы. К вторым бытовым приборам можно отнести кухонную вытяжку.

Зачем нужна вытяжка?

Как самостоятельно встроить вытяжку в шкаф?

Вытяжка-незаменимая техника на кухне

Такое приспособление требуется тем, кому наскучило часто открывать окно, вымывать кухонный гарнитур и стенки от гари и жирных пятен, которые оседают при приготовлении еды.

Если вы относитесь к таким людям, кухонная вытяжка – ваше спасение. Существует много различных магазинов, которые предлагают широкий ассортимент бытового оборудования. Там вы сможете найти технику, которая будет отвечать всем вашим запросам, а именно, с требуемой мощностью, радиусом поглощения и ценовой политике.

Конечно, при выборе кухонной вытяжки, этих требований недостаточно, ведь важную роль играет тип и форма устройства, габариты, особенность эксплуатации, комфортность и общая стилистика. Как установить встраиваемую вытяжку на домашней кухне, вы узнаете из этой статьи.

Какие разновидности кухонных вытяжек существуют

Как самостоятельно встроить вытяжку в шкаф?
Плоская
Как самостоятельно встроить вытяжку в шкаф?
Купол
Как самостоятельно встроить вытяжку в шкаф?
Встроенная

Прежде чем приобретать устройство, определитесь с месторасположением техники. Важно устанавливать вытяжку именно над плитой, в противном случае эффективности не будет. В зависимости от расположения, вытяжки делят на виды:

  1. Плоскость. Имеет небольшой размер, за счет чего, занимает мало места на кухне. Установка специального воздуховода не нужна. В устройстве имеются несколько встроенных фильтров, которые очищают поглощаемый воздух. Главным минусом приспособления является своевременная смена этих фильтров, а срок их эксплуатации полностью зависит от того, насколько активно вы пользуетесь плиткой. Такой вариант обладает низкой ценой.
  2. Купол. Устройства из этой категории подключаются к вентиляции, чем обеспечивают высокий уровень производительности. Корпус имеет крупный размер, что позволяет устанавливать большие фильтры. Такие приспособления пользуются спросом в больших помещениях, где требуется фильтровать воздух в большом количестве. Такую вытяжку называют каминной, ее стоимость немного выше, чем у плоской. Это обусловлено повешенным уровнем аэродинамики и бесшумной работой.
  3. Встраиваемая. Самый распространенный вид. Основным преимуществом устройства считается тот факт, что она устанавливается в специальный короб, вливаясь в общую стилистику помещения. Это лучшее решение для владельцев небольших помещений. Для установки такого устройства не обязательно вызывать специалиста. Монтаж настолько простой, что сделать это можно самостоятельно.

Как правильно это сделать – смотрите видео.

Выбор вытяжки зависит от размеров вашего кухонного помещения. Для миниатюрной подойдет и плоская вытяжка. Каминную (купольную) лучше применять в кухнях, которые имеют отдельный кухонный «остров». А в стандартные «хрущевки» идеальным вариантом считается встраиваемая конструкция, которую можно поставить в шкафу.

Что касается размеров

Прежде чем переходит к выбору устройства и его монтажа, необходимо произвести замеры самой плиты и короба, где будет размещен прибор. Без учета этих деталей, есть вероятность значительной разницы между шкафчиком и габаритами вытяжки. В этой статье рассмотрим способы установки встраиваемых вытяжек в шкаф.

Если замеры не будут совпадать, придется делать много дополнительных «телодвижений», а именно – замену стенок рядом стоящих шкафов или создавать новый, под габариты приспособления. Если модель выбрана правильно, проблем с тем, как встроить вытяжку в кухонный шкафчик своими руками – не будет.

Большинство встроенных вытяжек обладает прямоугольной формой, что делает установку гораздо проще. Касательно ширины, существуют разные размеры, которые подойдут под любой кухонный шкаф.

Как самостоятельно встроить вытяжку в шкаф?

Немаловажную роль играет расстояние между плитой и вытяжкой

Стоит отметить еще один фактор, которого следует придерживаться – дистанция между плитой и вытяжкой. Важно, чтобы детали устройства располагались на безопасной дистанции друг от друга. Если вытяжка будет расположена слишком близко, детали будут портиться значительно быстрее, и существует вероятность, что пластиковые детали (копки или покрытия) расплавятся. Если размещать на большом расстоянии, производительность будет снижена, прибор не будет нормально впитывать запахи, что делает ее абсолютно бесполезной.

Каждый прибор имеет свои особенности установки, внимательно ознакомьтесь с инструкцией, прежде чем размещать на какой-либо высоте. Следует выделить средние показатели расстояния:

  1. Электроплита и вытяжка должны располагаться на расстоянии 60-70 сантиметров.
  2. Если плита газовая, держим дистанцию 75-85 сантиметров.

Габариты плиты тоже играют важную роль. Идеально, ели поверхность совпадает с вытяжкой или имеет на несколько сантиметров меньше. Таким образом установка позволяет максимально эффективно ее применять. В противном случае некая часть запахов не будет поглощаться, снижая эффективность работы устройства.

Как установить вытяжку самостоятельно?

Если вы решили не изготавливать шкаф, а реконструировать имеющийся. Прежде чем это проделать, выберите материал, который будет применяться для вентиляционного канала и подготовьте инструменты, которые понадобятся вам для работы.

Тип материала воздуховода

Как самостоятельно встроить вытяжку в шкаф?
Воздуховод из гофры
Как самостоятельно встроить вытяжку в шкаф?
Пластиковый воздуховод

  1. Пластик. Может иметь прямоугольную или круглую форму, разный размер и диаметр. Такая система имеет гладкие стенки, за счет которых увеличивается уровень отвода воздуха, и грязь меньше оседает на стенках. Одним из минусов является наличие дополнительных колен, стыковые места которых, нужно заделать герметиком.
  2. Из гофры. Может принять любой угол, не требует установки дополнительных колен. Резкий угол снизит эффективность работы, поэтому он не должен превышать 80 градусов. Загрязнения липнут на стенках в большем количестве.

Выбор того или иного материала происходит из параметра устройства, габаритов шкафа и личных предпочтений.

Как это сделать?

При установке и подключении встроенной вытяжки в шкаф можно заказать готовую конструкцию, которая не имеет дна, или же сделать шкафчик из имеющегося самостоятельно.

Рассмотрим фото вытяжек с имеющимися шкафами.

Если вы решили выбрать второй вариант, разбирать конструкцию не нужно.

  1. Удалите дно и сделайте специальные отверстия для воздуховода. Производя это действие стоит делать так, чтобы корпус плотно прилегал к передней стене.  Делайте отверстия только после того, как наметили маркером.
  2. Чтобы закрепить полку к боковине, надо использовать специальные крепежные уголки из пластика. Крепим 4 устройства к полке, отмечаем ее расположение и только поле этого закрепляем со всех сторон.
  3. Делаем небольшие отверстия для шнура.
  4. Соединяем все части между собой. Подвижная сторона должна встраиваться, непосредственно, над плитой, чтобы фильтр, который находится в этой части, работал максимально эффективно.
  5. И последним, заключительным этапом, является установка вытяжного устройства вентиляции. Она ставится в верхнюю часть, именно в то отверстие, которое мы готовили заранее. Все стыки смазываем клеем или герметиком и применяя хомуты, закрепляем наш воздуховод.

Важно! Так как вытяжка – это электрически прибор, расположите рядом розетку, которая обеспечит заземление. Если все делать постепенно, вы сможете самостоятельно правильно установить прибор, сэкономив при этом свои средства и потратив совсем немного времени.

как проводится монтаж в шкаф

Встраиваемая бытовая техника появилась на кухнях относительно недавно. Но своё место она заняла прочно и надолго. Это в полной мере относится и к такому бытовому прибору, как кухонная вытяжка. Ведь в интерьере помещения важно соблюсти определенные правила создания дизайна, чтобы ни одна часть его не противоречила общей концепции. И в этом плане лучшего варианта не найти. Поэтому актуален вопрос, как проводится установка встраиваемой вытяжки и на каких моментах стоит акцентировать своё внимание.

Первое, что нужно знать: бытовой прибор не устанавливается в подвесной шкаф кухонного гарнитура полностью закрытым. Нижняя часть вытяжки и панель управления всегда должна располагаться на виду. Делается это для того, чтобы первая правильно функционировала, вторая для удобства пользования, контроля и задания режимов. Поэтому под встраиваемую вытяжку необходим особенный шкаф – без нижней плоскости.

Установка встраиваемой вытяжки в шкаф

Второе, на что нужно обратить внимание, это высота подвеса:

  • Если в квартире или доме используется электрическая варочная плита, то вытяжка устанавливается на высоте 60-70 сантиметров над поверхностью панели.
  • Если применяется газовая плита, то высоту надо увеличить до 85 сантиметров. Это требование правил пожарной безопасности. Открытый огонь может негативно сказаться на устройстве прибора, а при высоком пламени он может и загореться.

Третье – это дизайн интерьера комнаты. Чаще всего встраиваемые модели являются проточными. Конструкция устроена таким образом, чтобы воздух, загрязнённый частицами пищи, масла и жира, а также паром, сразу удалялся за пределы кухни в вентиляционную систему. Значит, вытяжка снабжается воздуховодами, через которые загрязнённый воздух отводится от прибора. В качестве воздуховодов сегодня используются алюминиевые гофры, пластиковые трубы круглого или прямоугольного сечения. Металлические воздуховоды постепенно исчезают с рынка за счёт высокой цены по сравнению с пластиковыми.

Это три основных критерия, которые будут влиять на конструктивные особенности такого предмета мебели, как шкаф под вытяжку. О нём и расскажем дальше.

Как сделать шкаф под кухонную вытяжку своими руками

По конструкции — это обычный навесной шкафчик с фасадом, который должен быть идентичен всем дверцам кухонного гарнитура. Размеры подбираются под габариты вытяжного устройства.

Установка встраиваемой вытяжки

Вытяжка на кухне занимает место, которое могло использоваться для хранения вещей. Чтобы сократить потери, нужно собрать такой шкаф, в котором над вытяжкой остался объём для хранения кухонной утвари небольших размеров. Поэтому в шкафчике для вытяжки устанавливается горизонтальная полка, к которой прибор и будет крепиться.

Сборочный процесс шкафа по кухонную вытяжку состоит из следующих этапов:

  1. Под размер вытяжки с учётом пространства для верхнего отсека вырезаются боковины из ламинированного ДСП, задняя стенка из ДВП, верхняя крышка и полка из ЛДСП.
  2. Все части собираются в единую конструкцию с помощью конфирматов. Но предварительно в верхней крышке и в полке делаются сквозные отверстия под воздуховод, который будет соединяться с вентиляционной шахтой при помощи труб, переходников и отводов. Место отверстий определяется местом расположения выходного патрубка на вытяжке.
  3. Точность определения отверстия под вентиляционную систему – важная составляющая сборочного процесса. Поэтому можно установить в шкаф или крышку, или полку. Затем туда же от руки поставить вытяжку, патрубок которой надо чем-нибудь испачкать. К примеру, краской. Прижимаете вытяжку к ЛДСП панели, а на последней остается след от краски, обозначающий окружность.
  4. Крышка или полка снимается, точно по окружности делается сквозное отверстие с помощью дрели и коронки, диаметр которого должен быть равен диаметру отверстия.
  5. Крышку с полкой укладываются друг на друга и через сквозное отверстие наносятся на нижнюю панель окружность, по которой делается своё сквозное отверстие.
  6. Все детали соединяются между собой в единую конструкцию – шкаф под встраиваемую вытяжку.

Монтаж встраиваемой вытяжки

Последний этап – установка прибора и соединение его с вентиляционной системой здания. Что касается монтажа, то вытяжка прижимается к полке с нижней стороны, для этого придется сам шкафчик перевернуть «вверх ногами» и уложить прибор внутрь полости. Предварительно из прибора снимаются фильтры, чтобы освободилось место под крепежи. Для них в верхней части корпуса проделаны монтажные отверстия. Именно через них саморезами втяжка крепится к поверхности полки шкафа.

Далее надо повесить шкаф с кухонным прибором на стену. Для этого еще на стадии сборки необходимо к боковинам прикрепить кронштейны, которые будут входить в зацепление с монтажной планкой, установленной на стене. После монтажа шкафа устанавливается пластиковая труба в сам шкафчик так, чтобы ее конец торчал из верхней крышки на 4-6 сантиметров. К нему и будут подсоединяться все остальные элементы вытяжной системы.

Рециркуляция воздуха в вытяжке

Так как чаще всего в городских квартирах вытяжную систему от вытяжки выводят к вентиляционному каналу здания, то в нём делается отверстие, куда вставляется конец последней трубы. Если в кухне устанавливается вытяжка рециркуляционной модели, то все операции, связанные установкой воздуховодов не проводятся. Потому что загрязненный воздух проходит очистку сразу двух фильтров, расположенных в приборе: жироулавливающего и угольного. Затем очищенный воздух попадает обратно в помещение кухни через специальные сеточные щели на панели управления прибора. Таким образом, происходит рециркуляция воздуха.

Угловые вытяжки

Разнообразие кухонных гарнитуров предполагает наличие различных моделей вытяжек, которые друг от друга отличаются формами. Один из распространенных вариантов – вытяжка угловая. Конструкция специально изготавливается под угол помещения с таким расчетом, чтобы прибор точно вошёл между смежными стенами, не оставляя зазоров. Такие вытяжки устанавливаются в угловые навесные шкафы, но используют их лишь в том случае, если в кухонном гарнитуре варочная панель по замыслу дизайнеров монтируется именно в углу помещения Г-образного гарнитура.

На фото ниже этот вариант показан.

Угловая вытяжка

Если обычный шкафчик своими руками собрать не представляет большого труда, то угловая модель сложнее. Поэтому чаще всего хозяин кухни делает такую мебель на заказ с учётом установки встраиваемой вытяжки. Под неё обязательно разрабатываются чертежи, в которых определяются размеры шкафа и его форма. Поэтому важно, чтобы предмет кухонной мебели перед началом изготовления был разработан с учётом дизайна кухонного гарнитура. Здесь придется соотнести все параметры, а значит, важно точно промерить место посадки шкафа, а уже под него подбирать бытовой прибор.

Подключение вытяжки

В инструкции про подключение прибора говориться лишь одно, что работает он от сети напряжением в 220 вольт. Врезаться ни в какие сети не надо, необходимо лишь установить на расстоянии длины питающего кабеля розетку.

Месторасположение розетки определяется удобством подключения, но оптимально считается, чтобы её не было видно. Поэтому чаще всего розетку устанавливают или на стене за шкафом, или внутри него под полкой. Если проделать штробы в кухне не представляется возможным, то есть, ремонт не проводится, а вытяжка устанавливается, то укладывается удлинитель, который прокладывается по внешним верхним плоскостям навесных шкафов кухонного гарнитура. Нет никакой особой схемы, главное – хорошее качество кабеля.

Заключение по теме

Как показывает практика, практически все разновидности встраиваемых вытяжек устанавливаются одинаково. Под них специально изготавливается навесной шкафчик, в который прячется часть прибора, но панель управления всегда остаётся на виду.

Освещение темы – как встроить кухонную вытяжку в шкаф своими руками – требует обозначения самой технологии монтажного процесса. На самом деле сборка и монтаж – дело несложное. Намного сложнее правильно придать шкафу необходимые размеры, форму и дизайн. Поэтому очень важно точно провести замеры места установки шкафа.

Как сделать вашу микроволновку встроенной | Руководства по дому

Микроволновые печи бывают всех размеров. Вы можете найти такой, который поместится практически в любом месте, на столешнице или в любом достаточно большом шкафу. Есть несколько вещей, которые вы можете сделать, чтобы ваша новая духовка выглядела так, как будто она была там все время.

Шкафы

Измерьте свою микроволновую печь. Во многих шкафах уже есть отверстие, достаточно большое для размещения микроволновой печи, но проверьте внутри, чтобы определить, есть ли вентиляционное отверстие или другой несъемный элемент конструкции.Даже если отверстие на несколько дюймов больше, но микроволновая печь по-прежнему подходит, есть вероятность, что оно будет выглядеть отлично. Многие кухонные шкафы имеют встроенную духовку. При таком типе конфигурации над духовым шкафом обычно имеется отделение, подходящее для большинства стандартных микроволновых печей. Все, что вам нужно сделать, это снять дверцы шкафа. Если есть центральная перекладина — вертикальный разделитель между дверями — все, что вам нужно сделать, это удалить ее. Обычно это достигается путем удаления винтов непосредственно за стойкой, а также сверху и снизу.Если так не получится, вырежьте его сабельной пилой. Раскрасьте область пятновыводителем и задвиньте духовку в отделение. Возможно, за ним даже есть розетка.

Двери

Если вы определили место в шкафу, где микроволновая печь помещается вертикально, но слишком широко, вы все равно можете его использовать. Начните с удаления дверей и центральной стойки, чтобы открыть отсек. Вставьте микроволновую печь и отцентрируйте ее. Измерьте расстояние по бокам и с помощью настольной пилы обрежьте двери по размеру.Отшлифуйте и обработайте стороны дверцы и переставьте их на петли с обеих сторон. Это особенно хорошо работает, если у вас плоские двери. Если у ваших дверей вставные или приподнятые панели, иногда вы можете снять рамку сбоку двери, и они все равно будут выглядеть нормально. Другой вариант — нанять столярную мастерскую, чтобы построить вам две новые двери по размеру.

Молдинг и панели

Если у вас есть только одно место в шкафах, это приемлемый вариант для вашей микроволновой печи, но он слишком широкий и слишком высокий, вы все равно можете с ним работать.Начните с снятия дверей и перекладины, если применимо. Поместите микроволновую печь в отверстие и измерьте зазор со всех четырех сторон. Если ширина по бокам не превышает 4 дюймов, можно использовать широкие молдинги, чтобы закрыть зазоры. Молдинги короны часто имеют ширину 4 дюйма или шире. Обычно они имеют скошенные края, но вы можете отрезать углы настольной пилой. Подрежьте концы под углом и с помощью гвоздика прибейте лепнину к шкафу, чтобы вставить микроволновую печь в отверстие. Если зазоры шире примерно 4 дюймов, вы можете вырезать 1/4-дюймовые фанерные панели, чтобы заполнить зазоры.Прибейте этот вид панно к тыльной стороне рамки лица изнутри. Это придает шкафу вид дверной вставки.

Микроволны с вентиляцией

Другой тип микроволн. Микроволновая печь с выходом за пределы диапазона имеет вытяжку, прикрепленную к нижней части, которая подключается к существующей вентиляционной системе. Это идеальный вариант для создания встроенного вида. Просто снимите имеющуюся вытяжку и установите на ее место микроволновую печь. Отверстия вытяжного шкафа почти всегда имеют ширину 30 дюймов.Многие микроволновые печи также имеют ширину 30 дюймов и идеально вписываются в это пространство, если у вас есть зазор не менее 18 дюймов между нижней частью микроволновой печи и верхней частью диапазона. Вы можете соорудить полку для микроволновой печи или использовать оборудование, которое всегда поставляется с микроволновкой этого типа.

Комплекты для обрезки

Многие микроволны поставляются с наборами для обрезки. Этот тип набора варьируется от металла до дерева и пластика и поставляется в различных конфигурациях для установки на столешнице или в углу.В некоторых высококлассных наборах есть приспособления на колесиках, которые подходят с обеих сторон, чтобы придать им вид встроенной микроволновой печи. Другие типы комплектов отделки включают множество различных размеров молдингов, панелей и полос, которые можно установить над, под или рядом с микроволновой печью, чтобы она выглядела встроенной. Если все остальное не помогает, вы можете приобрести большие коробки для хлеба, банки для печенья, даже небольшие приборы, такие как хлебопечки, которые подходят рядом с микроволновой печью, того же цвета или размера, что и микроволновая печь.

.

Покупка кухонных вытяжек в Сингапуре: что искать?

Как и при покупке любой бытовой техники, приобретая кухонную вытяжку, необходимо учитывать множество факторов: как она работает, насколько легко ее чистить, цена на нее и многое другое — вот почему она никогда не больно составлять список.

Но не беспокойтесь, мы вас поддержим. Ниже представлено удобное руководство, которое охватывает все, что вам нужно знать о покупке кухонной вытяжки в Сингапуре.


Каков воздушный поток?

Измерение воздушного потока может быть сухой темой для начала, но всегда хорошо сначала избавиться от сложных вещей, да?

Если серьезно, то есть важная причина, по которой мы решили разместить эту спецификацию в верхней части списка.

Выражается в CFM (кубических футах в минуту) или в м³ / ч (кубических метрах в час), воздушный поток — это мера того, сколько воздуха вытяжка может всосать за установленный период времени. Следовательно, имеет смысл, что вытяжка с более высокой мощностью всасывания более эффективна… или нет?

Фирма по интерьеру: The Local INN.terior

Ответ: Было бы в ваших интересах приобрести вытяжку с мощностью всасывания, соответствующей интенсивности ваших кулинарных сессий.

Слишком мощный, и вы столкнетесь с невыносимо теплой кухней из-за чрезмерного притока горячего воздуха извне — очень реальная проблема, учитывая жаркую и влажную погоду в Сингапуре.

Насколько легко чистить?

Представьте себе это: вы идете на кухню после большой трапезы и по прихоти решаете потереть рукой край вытяжки. И следующее, что вы знаете, это тонкая пленка коричневой, частично засохшей смазки, прилипшая к вашим пальцам… фу.

Фирма интерьера: Starry Homestead

Хотя вы можете подумать, что решение этой проблемы начинается с регулярных уборок, на самом деле это начинается с того момента, когда вы покупаете вытяжку.

Если вы часто занимаетесь тяжелым приготовлением пищи, отдавайте предпочтение вариантам вытяжки, которые оснащены легко снимаемым поддоном для масла и системой фильтрации для беспроблемной очистки (можем ли мы порекомендовать FUJIOH FR-CL1890?).

Также обязательно обращайте внимание на модели с маслоотталкивающей краской! Этот дополнительный слой защиты предотвращает прилипание жира к поверхности вытяжки, что значительно упрощает очистку.

Размер имеет значение, как и тип

Когда дело доходит до выбора подходящей кухонной вытяжки, у большинства домовладельцев возникает еще одна серьезная проблема — размер.И это важно. От этого зависит не только планировка вашей кухни, но и тип вытяжки, которую вы должны приобрести.

Более крупные модели включают вытяжные / островные вытяжки, которые обычно устанавливаются непосредственно над варочной панелью. С другой стороны, вытяжки под шкафом меньше по размеру и их можно аккуратно убрать, когда они не используются. Итак, прежде чем совершить покупку, обязательно учтите эти ключевые отличия!

Другие полезные встроенные / интегрированные функции

Хотя типичная вытяжка предназначена исключительно для работы с дымом от приготовления пищи, на рынке есть специализированные модели, которые предлагают нечто большее.

Фирма по интерьеру: Meter Square

Вам кажется, что ваша кухня слишком темная? Купите вытяжку со встроенной подсветкой для дополнительного освещения. Хотите больше контроля над приготовлением пищи? Существуют вытяжки с верхними элементами управления, которые позволяют изменять скорость вращения вентилятора. Ищете что-то еще? Есть также вытяжки, которые напоминают, что вы пошли, пора убирать, так что вы никогда не забудете.

Тип недвижимости, в которой вы живете:

Хотя, похоже, нет корреляции между типом собственности, в которой вы живете, и пригодностью вашей кухонной вытяжки, на самом деле она есть.

Внутренняя фирма: Meter Square

В общих чертах вытяжки можно разделить на две основные группы (читай: модели / типы): переработка и вентиляция; Первый работает, фильтруя захваченный горячий воздух, дым и пар, прежде чем выпустить его обратно на вашу кухню, тогда как второй работает, отводя любые нежелательные пары наружу.

В чем же прикол? Для работы вытяжек требуется внешний воздуховод, а это значит, что они не подходят для многоэтажных домов из HDB из-за возможности распространения выхлопных газов на окружающие блоки.

Обратите внимание на специальные предложения:

Внутренняя фирма: Schemacraft

Что за руководство по покупкам без чаевых (или двух) о том, как сэкономить на покупках?

Если вы ремонтируете кухню и / или планируете купить новую вытяжку, возможно, будет разумным приобрести новую плиту, пока вы работаете с ней. И это потому, что кухонные бренды, доступные в Сингапуре, часто работают с местными дистрибьюторами, чтобы предложить привлекательные скидки, если вы приобретаете оба этих прибора вместе.

Кроме того, не нужно беспокоиться о наличии подходящих вариантов вытяжки. Такие бренды, как FUJIOH, предлагают широкий выбор моделей, от изящных тонких блоков до мощных вытяжек, которые удовлетворят ваши потребности в приготовлении пищи и пространстве.


Празднование 25-летия FUJIOH: Выиграйте путевки на сумму 2500 долларов

Присоединяйтесь к компании FUJIOH as, которая в этом году отмечает свое 25-летие!

С сегодняшнего дня и до 30 ноября 2018 г. приобретите любой продукт FUJIOH, чтобы принять участие в розыгрыше в честь 25-летия FUJIOH, и получите шанс выиграть главный приз: пару путевок в Японию (стоимостью 2500 долларов США)!

Укушен жуком? FUJIOH также проводит конкурс Snap-Tag-Win в Instagram, позволяющий домовладельцам дважды в неделю выигрывать ваучеры NTUC на сумму 150 долларов.

Чтобы принять участие, просто сделайте снимок с продуктами FUJIOH на своей кухне и загрузите его в Instagram с тегами #fujiohhome и #fujiohsg до 30 ноября 2018 г.

Для получения дополнительной информации об этих кампаниях посетите домашнюю страницу Fujioh 25th Anniversary. или посетите страницу Fujioh Global в Facebook и Instagram.

Познакомьтесь с дизайнерами интерьеров. Получите цитаты.
На основании ваших требований мы порекомендуем вам до 5 фирм с гарантией Qanvast.
Получите бесплатные цитаты

,

Вытяжной колпак с ламинарным потоком (шкаф, камера, установка, чистый стол) — LAMSYSTEMS — LAMSYSTEMS

Введение в стенд для чистки с ламинарным потоком


Шкаф с ламинарным потоком — это закрытый рабочий стол, который используется для создания рабочей среды, свободной от загрязнений, благодаря установленным фильтрам HEPA, улавливающим все частицы, попадающие в шкаф. Кожух с ламинарным потоком используется для работы с веществами, не опасными для здоровья персонала. ,

Настольные камеры с ламинарным потоком, также известные как ламинарные столы для чистки, похожи на шкафы биобезопасности в том смысле, что они являются оборудованием, используемым для полной очистки окружающего воздуха посредством процесса фильтрации.

Агрегат с ламинарным потоком имеет широкое применение в отрасли и может применяться во многих отраслях, таких как медицина, исследования, фармацевтика, образование, а также в электронике, оптике, микромеханике, производстве пластмасс и т. Д., Поскольку они выполняют технологические процессы. которые требуют чистой и стерильной среды. Ламинарный кожух используется для работы с веществами, не опасными для здоровья персонала, и не обеспечивает индивидуальной защиты. Лучше всего использовать чистый стол для работы над определенно специализированными экспериментами в лабораториях, которым требуется чистая среда для разработки нетоксичных продуктов.

Как работает установка с ламинарным воздушным потоком?

Устройство с ламинарным потоком создает беспыльную среду с абактериальным воздухом.

Воздух из помещения проходит через фильтры HEPA (High Efficiency Particulate Absorbing) и поступает в рабочую камеру однонаправленным вертикальным нисходящим потоком. Из рабочей зоны воздух возвращается в окружающую среду следующим образом: частично — через перфорацию в нижней задней части шкафа, а большая часть воздуха — через пространство между рабочей поверхностью стола и защитным стеклом.

Вытяжной колпак с ламинарным потоком обеспечивает однонаправленную вытяжку воздуха на рабочее место и персонал, в результате чего отфильтрованный воздух выходит с постоянной и фиксированной скоростью.

Некоторые из основных компонентов камеры с ламинарным потоком включают УФ-свет, стеклянный экран, воздухозаборник, защитную пластину, окна и т. Д.

Типы вытяжных шкафов с ламинарным потоком

Направление, в котором движется воздух, зависит от конкретного используемого ламинарного шкафа. Тип необходимой вытяжки для культивирования клеток во многом зависит от требований лаборатории, требуемого воздушного потока, принципа работы и типа операции.Два основных типа вытяжек с ламинарным потоком различаются по функциям, которые они могут выполнять: вытяжка с горизонтальным потоком воздуха и вытяжка с вертикальным потоком воздуха.

Вытяжной шкаф горизонтальный

Окружающий воздух поступает из-за стола с ламинарным потоком воздуха, затем направляется через вентилятор к HEPA-фильтру, а отфильтрованный воздух выпускается в горизонтальном направлении в рабочую среду.

Воздушный поток, идущий параллельно рабочему месту, очищает окружающую среду с постоянной скоростью.Горизонтальная ламинарная камера требует большего рабочего пространства и большей глубины, чтобы обеспечить среду, свободную от микробов, и, следовательно, с ней труднее обращаться.

Колпак с вертикальным обдувом

Наша компания специализируется на производстве ламинарных шкафов с вертикальным воздушным потоком, это самый востребованный продукт благодаря передовой технологии, объединенной для удаления всех загрязнений из окружающей среды.

  • Блок освещения вынесен из рабочей камеры и не вызывает турбулентности воздушного потока.
  • Окраска шкафа выполнена порошковой эмалью, устойчивой к дезинфицирующим растворам.
  • Блок управления с ЖКИ индицирует переключение систем, их возможные неисправности, выбранный режим работы и технологический таймер устройств.
  • HEPA-фильтр удерживается пружинами, обеспечивающими герметичность фильтра на весь срок службы.
  • Электронный щиток обеспечивает простоту эксплуатации и дезинфекции.
  • УФ-модуль предназначен для дезинфекции рабочей камеры и ее поверхностей.
  • Принцип работы вертикального ламинарного блока сильно отличается от вытяжного шкафа с горизонтальным потоком воздуха, поскольку он состоит из вентилятора, который размещается на потолке шкафа, и загрязненный воздух всасывается через этот вентилятор и направляется от верхней части стола вниз в вертикальное направление с положительным давлением.

Обычно вертикальные скамейки имеют ширину 0,9-2,4 м. Благодаря всем этим превосходным машинам, технологиям и экономичной системе, ламинарный колпак с вертикальным воздушным потоком является современным.Он обеспечивает лучшую защиту от повреждений и занимает меньше рабочей и производственной площади.

Сравнение горизонтальной и вертикальной камеры

Поскольку мы являемся крупнейшим производителем и поставщиком камер с ламинарным воздушным потоком, мы несем ответственность за то, чтобы помочь вам выбрать лучший тип продукта, сравнивая их оба. Чистый стол с вертикальным воздушным потоком не требует такой большой глубины и пространства на полу, как вытяжной шкаф с горизонтальным воздушным потоком, что делает его более управляемым и снижает вероятность препятствия воздушному потоку или сбора загрязненного воздуха ниже по потоку.

Кроме того, уровень безопасности вертикального ламинарного кожуха сравнительно выше, поскольку он не направляет воздух прямо на человека, проводящего эксперименты. Установленная передняя створка действует как барьер против дыма, предотвращая прямое нападение на лицо человека. Кроме того, при замене фильтра вытяжного шкафа с горизонтальным потоком воздуха требуется перемещение вытяжек и шкафов, но в камере с вертикальным воздушным потоком замена фильтра происходит намного быстрее и проще, поскольку фильтр размещается вверху вертикального модуля.

Наконец, ламинарные блоки с вертикальным воздушным потоком имеют более однонаправленное и менее турбулентное воздействие от воздушных потоков, проецируемых через них на обрабатываемые продукты. Зная все эти дополнительные преимущества, у вас есть множество веских причин для выбора ламинарного блока с вертикальным воздушным потоком.

Рекомендации

Выбирая рабочую станцию ​​с ламинарным потоком, следует помнить об определенных моментах. Стандарты каждого типа шкафа с ламинарным воздушным потоком различаются в зависимости от их конкретных целей.Независимо от того, какой тип вы покупаете, необходимо учитывать СОП. Некоторые из них обсуждаются ниже:

  • Оператор обязан знать, как использовать это оборудование, и быть знаком с полным комплектом камер с ламинарным потоком.
  • Оператор должен носить лабораторный халат и длинные перчатки.
  • Перед использованием шкафа и по окончании работы стерилизуйте шкаф с ламинарным потоком УФ-облучением.
  • Стены, столешница и стеклянные экраны перед началом и окончанием работы необходимо стерилизовать.

Технические характеристики

Download brochure "Vertical Laminar Flow Cabinet"

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
