Как правильно снять показания счетчика электроэнергии

Современные электротехнические приборы рассчитаны на фиксацию затраченной электроэнергии разными способами. Сейчас в домах устанавливаются статистические изделия, которые работают на электронных компонентах и микропроцессорах. Во многих домах, которые были построены раньше, установлены индукционные приборы. Это старые модели счетчиков, работающие на электромеханических схемах. Эти два вида работают одинаково, но считают электроэнергию по-разному. Соответственно, отличается и принцип снятия данных с приборов. Потребители должны разбираться в тонкостях того, как снять показания счётчика электроэнергии с индукционных или статистических приборов. Устройства находятся постоянно в режиме работы, считая мощность и отражая информацию на специальном табло индикации или счетном механизме.

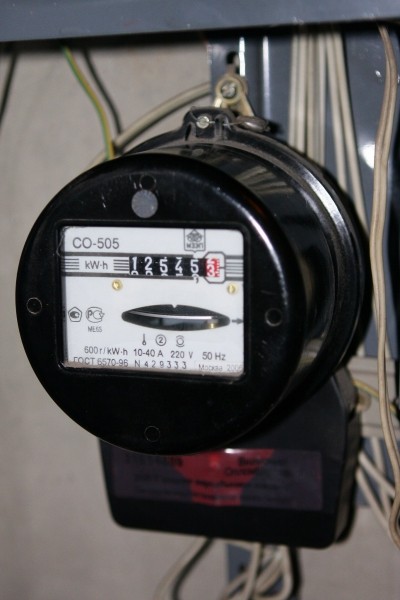

Особенности индукционного счетчика

Такой вид электроприборов работают в жилых домах, учебных заведениях и промышленных предприятиях уже много лет. Устройства обеспечивают точность расчетов в классе 2,0 и 2,5, отражают информацию об использованной электроэнергии на табло.

Механизм счета — это вращающиеся колесики, на которые нанесены цифры. Они обозначают определенный разряд.

К особенностям индукционного счетчика относятся:

• Значения обнулены на счетчике в первоначальном состоянии. Выражены они в числовом варианте 0000,0.
• Конечное число будет иметь вид 9999,9. Это означает, что один цикл отсчета электроэнергии завершен.
• После 9999,9 происходит смена цифр на 0000,0. Работа счетчика продолжается.
• Запятая разделяет целые значения разрядов от десятичных значений. Последними показаниями пренебрегают, не записывая в показания. Если же их записать в значения, то расчеты электроэнергии будут иметь неправильный результат.

Как снять и рассчитать показания с индукционного счетчика

Данные с прибора снимаются раз в месяц в одно и то же число, чтобы провести расчет затраченной электроэнергии. Процесс записи показаний со счетчика выглядит так:

• Записать на листок показания за предыдущий месяц. Например, за март, когда показания были зафиксированы на отметке 8876,4 киловатт-часа.
• Записать показания за апрель — 8989,5 киловатт-часа.

Расчет расхода проводиться простым арифметическим вычислением одного числа из другого. От показаний за апрель отнимаются показания за март: 8989,5 (за апрель)- 8876,4=113,1 киловатт-часа. Таким образом, за апрель было потрачено 113,1 киловатт-часа электрической энергии.

Есть важные особенности при расчете показаний, когда счетчик показывает такое значение — 0086,5 киловатт-часа. Наличие на табло подобных значений говорит о том, что счетчик полностью прошел следующий цикл работы. Расчет показаний будет следующим: (1)0086,5 (за апрель)-9965,1 (за март) =121,4 киловатт-часа. Цифра 1 впереди значения 0086,5 означает переход на новый цикл отсчета электроэнергии.

В мае 1 добавлять уже нет надобности, поскольку расчет проходит в четырехзначном формате.

Электронные счетчики электроэнергии: особенности

Механическое табло в устройствах электронного, т.е. статистического типа, заменено на электронное. Потребитель при проверке электроэнергии на табло видит не только затраченные киловатты за определенный период времени, но и другие цифры:

• Дату.
• Время работы устройства.
• Другую информацию, связанную с электроэнергией.

Обновление данных происходит один раз в несколько секунд. В многозонных счетчиках происходит отражение показаний по каждой зоне, которые выражаются буквой Т и соответствующими порядковыми цифрами.

Снять показания можно двумя способами:

• Дождаться обновления цифр на табло, списать данные.
• Нажать на кнопку «ввод». Дождавшись, пока появятся цифры Т1..Т4 (для многозонных счетчиках) или слово «Total», можно записывать показания. Иногда кнопку приходиться наживать несколько раз.

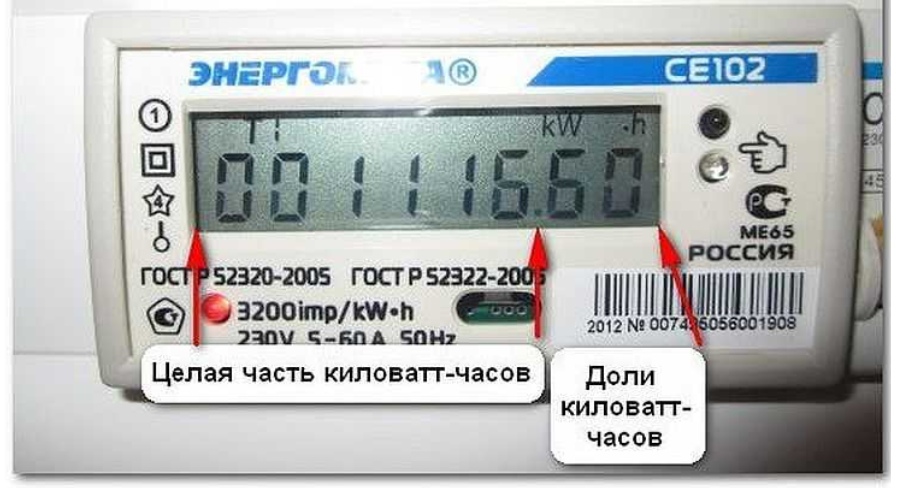

Переписываются только цифры целой части, без учета знаков, идущих после запятой.

«Меркурий 200»

Счетчик «Меркурий», который бывает нескольких видов — однотарифные и многотарифные.

Показания с той или иной модели снимаются по одному принципу. Отличается только количество раз нажимания на кнопку «ввод», ожидая, пока появятся нужные цифры. Сначала прибор показывает время, потом дату, и только затем — тарифы по каждой зоне. В левом углу экрана табло высвечивается название тарифа. Если их несколько, то сначала появится первый, потом второй, третий и так далее. Значения записываются целые, без запятой.

В самом конце появиться общая (контрольная) сумма тарифов. Нужно успеть записать цифры до их обновления каждые 5-10 минут. Если потребитель не успел записать нужную информацию, тогда переключать тарифы придется снова. Кнопку «ввод» необходимо нажимать и отпускать, ожидая появления нужного значения.

Расчет затраченной электроэнергии за каждый месяц проводиться по каждой зоне, а потом показания суммируются.

Энергомер

Приборы этой компании работают по системе «день-ночь», бывают двухтарифными и многотарифными. Просмотр показаний происходит по аналогии со счетчиком «Меркурий 200». Кнопка на приборе имеет название «ПРСМ», т.е. просмотр. В зависимости от модификации кнопок на счетчике может быть две или три.

Нажав на кнопку каждого тарифа, можно получить нужные цифры киловатт-часов. Расчет данных проводится по каждой зоне.

«Микрон»

Еще один многотарифный счетчик, на корпусе которого находится одна кнопка. Она предназначена для снятия показаний с каждой зоны. Отличием счетчика является то, что над буквами Т1, Т2, Т3, Т4 и R+ должны появиться галочки. Это означает, что показания можно снимать и проводить дальнейший расчет затраченной электроэнергии.

Saiman

Отличием данной модели приборов для подсчета затраченной электроэнергии является отсутствие кнопок. Чтобы увидеть показания, потребитель должен все время листать данные, пока не появятся нужные значения. Они на табло обозначены словом Total. На табло информация счетчика Saiman отражается в таком порядке — дата, время, номер счетчика, передаточное число, общее количество затраченной электроэнергии. Для однотарифного счетчика это будет только одно слово Total, а для многотарифных сначала появятся показания по каждой зоне — Т1, Т2, а потом только Total. В показания в квитанции записывают для однотарифного общее показание, а для многотарифных все значения — Т1, Т4, а потом Total.

Автоматическая передача данных об электроэнергии

Такие приборы очень удобны в использовании, поскольку участие потребителей в передаче данных минимальное. Требуется только раз в месяц нажать на кнопку устройства автоматической передачи данных, или же внести данные на сайте компании. Показания иногда отправляются по-разному: один раз или несколько, каждые пять-десять минут. Подобные действия выполняются для того, чтобы контролирующая компания получила информацию, и передала об этом подтверждение потребителю.

Можно настроить автоматическую передачу данных так, чтобы прибор раз в сутки сбрасывал контролирующей компании показания. Благодаря тому, что данные на счетчиках с автоматической передачей данных архивируются раз в час, потребителям не требуется каждый месяц записывать показания, проводить расчет. Эти функции выполняет контролер, основываясь на информации, поступающей регулярно — раз в сутки.

Счетчики на три фазы

Трехфазные приборы для фиксации затраченной электроэнергии делятся на две группы — старого типа, которые работают от трансформаторов, и электронные, подключающиеся напрямую. Легче всего снимать показания с электронного счетчика. Для этого достаточно нажать на кнопку и дождаться высвечивания на табло нужных показаний.

Снимать показания с трехфазных счетчиков старого образца, которые работают на трансформаторах, не сложно, но стоит проявлять внимательность. Показания записываются с каждой фазы, к которой подключен трансформатор. Полученные данные умножаются на коэффициент трансформации. Полученный результат и вноситься в квитанцию, как фактический расход. Коэффициент трансформации устанавливается ГОСТом или же контролирующей компанией, которая при подписании договора с потребителем должна указать в документе этот показатель, а также привести формулу расчета.

Процесс снятия показаний со счетчиков электроэнергии индукционного и электрического типа отличается. Расчет проводится по одинаковой схеме — от нового значения отнимается показание за предыдущий месяц. Для трехфазных счетчиков также учитывается коэффициент трансформации.

Как снять показания счетчика электроэнергии самостоятельно

Определение потребленного количества электроэнергии зависит от типа электросчетчика. Сегодня некоторые люди предпочитают современные счетчики старым моделям для учета потраченной электроэнергии за определенный период времени. Такие счетчики, как и их старые аналоги, могут вызвать некоторые затруднения в правильном подсчете расходов. Данная статья расскажет вам, как снять показания счетчика электроэнергии правильно с наиболее популярных моделей, таких как Меркурий (200, 201, 230, 234), Нева и т.д.

Снимаем показание с моделей старого образца

Электросчетчики старого образца представляют собой индукционные приборы. Для них характерен механический диск, который крутится на передней модели прибора.

К достоинствам данных аппаратов можно отнести следующие параметры их работы:

• надежность;
• отсутствие зависимости от скачков напряжения;
• долговечность;
• низкая стоимость по сравнению с современными моделями электронных счетчиков.

Кроме плюсов здесь имеются следующие минусы:

• возможна ситуация хищения энергии;
• достаточно большие габариты;
• низкий класс точности.

Но, несмотря на наличие таких минусов, не все люди стремятся заменить такие электросчетчики на более современные модели. Информация о количестве использованной электроэнергии снимается с такого счетчика каждый месяц в один и тот же день. Процесс снятия данных с этого прибора достаточно прост и не вызывает затруднений. Снятие данных на старых приборах проводится по следующему алгоритму:

• смотрим на переднее табло прибора, где находятся цифры;
• записываем на листик первые пять или шесть цифр до запятой. На многих приборах важные цифры для подсчета находятся на белом фоне. Красные цифры не учитываются;
• записанные цифры составят ваш расход электроэнергии на данный момент времени;
• далее, чтобы вычислить расход за конкретный месяц, необходимо из этих цифр вычесть показания, которые вы сняли за прошлый месяц;
• чтобы получить конечную сумму потраченной электроэнергии, нужно вычисленные цифры растрат за один месяц умножить на стоимость одного киловатта. Стоимость одного киловатта определяется государством и зависит от условий проживания человека, а также от определенных социальных норм.

Данная процедура должна осуществляться в один и тот же день. Далее существуют два варианта оплаты этой коммунальной услуги:

• передача данных обслуживающей ваш дом организации и оплата счета при получении соответствующей квитанции. Обратите внимание, что в такой ситуации нужно передавать только данные, касательно расхода электроэнергии, без умножения месячных показателей на стоимость одного киловатта. Все остальные расчеты обслуживающая компания проведет самостоятельно;
• самостоятельное вписывание данные счетчика и конечной суммы оплаты в присланную квитанцию. В данной ситуации важно умножить показания счетчика на стоимость одного киловатта.

Как видим, определить расход электроэнергии со старого образца электросчетчика достаточно просто.

Снимаем показание с моделей нового образца

Но вот при наличии современного электросчетчика (Меркурий 200, 201, 230, 234 или Нева, а также счетчиков с параметрами день-ночь) могут возникнуть определенные трудности со снятием показаний.

Современные счетчики электроэнергии (Нева, Меркурий 200, 201, 230, 234, счетчики с параметрами день-ночь) представляют собой приборы, оснащенные жидкокристаллическими экранами (электронными дисплеями). Здесь уже нет крутящегося механического диска и циферблата.

Некоторые аппараты могут на электронном дисплее содержат, кроме общего расхода потребленной электроэнергии, расход за конкретный период времени (день, ночь). Все эти новшества позволяют сделать процесс снятия показания более удобным, быстрым и эффективным, а также оплачивать по конкретному тарифу расход электроэнергии в определенные часы суток (день, ночь).

Это полностью автоматизированные изделия, которые обладают следующими положительными моментами:

• небольшие габариты;
• более эффективная работа;
• длительный период службы;
• более четкие данные;
• возможность минимально понизить оплату потребленного электричества за счет разности тарифов в дневные и ночные часы.

Но к минусам таких приборов следует отнести высокую стоимость по сравнению со счетчиками старого образца.

Современные модели этой измерительной аппаратуры для подсчета электроэнергии бывают следующих видов:

• однофазные;
• трехфазные.

Кроме этого такие приборы могут быть однотарифными, двухтарифными, трехтарифными и многотарифными. При этом принцип подсчета как для старых моделей счетчиков сохраняется только для однотарифных приборов. Обратите внимание, что Меркурий (200, 201, 230, 234) и другие виды приборов могут быть представлены различными моделями. Но помните, что чем больше у электронного счетчика будет возможностей, тем дороже он обойдется.

Для того, чтобы снять показания с современного электросчетчика (Нева, Меркурий 200, 201, 230, 234 и т.д.), необходимо проделать следующие манипуляции:

• вначале следует нажать на кнопку «ввод». Иногда это необходимо сделать несколько раз, чтобы отыскать подходящий параметр;
• при наличии однотарифного электросчетчика следует выписать данные значения Т1, для двухтарифных моделей – Т1 и Т2, а для трехтарифных приборов – Т1, Т2 и Т3;
• после этого из полученных значений (для каждого параметра) следует отнять показания за предыдущий месяц.

После этого, как и в ситуации со старыми моделями электросчетчиков, имеются два способа оплаты:

• передача показаний в обслуживающую организацию;
• самостоятельный подсчет суммы путем умножения полученных данных на стоимость одного киловатта в зависимости от существующего тарифного плана (например, при наличии возможности снимать показания за ночь и день). При этом стоит помнить, что каждый показатель многотарифного прибора следует умножать только на свой тариф. Он указывается в квитанции.

Вышеприведенный алгоритм поможет снять показания с таких приборов, как Меркурий (200, 201, 230, 234), Энергомера, Нева, Каскад, Микрон и Лейне Электро и т.д..

Обратите внимание, что современные электросчетчики обладают возможностью учитывать различные показатели. Например, Меркурий 200 является четырехтарифным приборов, который проводит свои измерения в 8-ми временных зонах, а также для 8-ми типов дней. Конечно, не всегда нужна такая детализация, поэтому перед выбором современного электрического счетчика для учета расхода электричества стоит опираться не только на возможности самого прибора, но и на существующий тарифный план, а также особенности вашего потребления данной коммунальной услуги.

На сегодняшний день чаще всего встречаются одноставочные и двухставочные модели. Для первых учет потребленной электроэнергии происходит за общий объем расходов путем умножения цифр на установленную стоимость одного киловатта. Вторые приборы ведут раздельный учет расхода потребленной электроэнергии для разного времени суток (день, ночь). При этом каждый период имеет свой тариф, на который и умножаются данный параметр за конкретный временной промежуток.

Как видим, снятие показаний с современных электрических приборов не сильно отличается от старых образцов. Здесь всего лишь нужно нажать на специальную кнопку и правильно записать цифры при многотарифных изделиях.

Алгоритм снятия данных с различных видов счетчиков (старых и новых моделей) не сложен. Здесь главное правильно сделать математические расчеты, особенно при учете прибором нескольких показаний, и внести их в квитанцию.

Видео “Снимаем показания с электросчетчика самостоятельно”

На видео показано, как правильно определять показания счетчика электроэнергии.

Как снимать показания с пятизначного электросчётчика

Цифры счётчика, с его индикатора — записываются до запятой и с первым нулём, если он есть, например: 09508

При диктовке ежемесячных показаний электросчётчика по телефону, диспетчеру энергосбыта (если контролёры не ходят по домам) — сначала называется номер своего лицевого счёта, что указан на квитанции по оплате электроэнергии (оператор найдёт по нему адрес, в базе на компьютере и назовёт вам его и фамилию домовладельца — для сверки), а затем — снятые показания счётчика 09508 (читать и диктовать по одной или две цифры, так: нуль, девяноста пять, ноль восемь).

Справочные данные отдельных счетчиков электроэнергии.

 * Указано количество целых цифр показаний счетного механизма.
 **  Класс точности на щитке прибора не указан, регулировка  выполняется по классу точности

Показания счетчика за электроэнергию: как правильно снимать показания.

Достаточно часто возникает такая ситуация, когда взять показания электросчетчика весьма затруднительно. Такие сложности, как правило, могут появляться на более современных типах проборов учета электричества. То есть, на некоторых электронных образцах на дисплее несколько рядов числовых значений, что парой доже знающий человек не всегда знает, где какие показатели расположены.

На первый взгляд электронный дисплей и множество тумблеров или кнопок, приводят владельца квартиры в замешательство, то есть такой счетчик из-за определенных сложностей вызывает непонимание и апатию. Однако это не более чем заблуждение, и показание счетчика за электроэнергию вовсе не трудно взять. Ведь прибор учета электроэнергии это не самое сложное устройство, которое изобрел человек.

Приборы учета электроэнергии старого образца

Наверняка у каждого есть или был прибор учета электричества индукционного типа, то есть на лицевой панели вращается диск, а взять показатели счетчика электроэнергии не составляет труда. При этом в одно и то же число ежемесячно необходимо выписывать показания индивидуального прибора учета электроэнергии на бумажный лист. После этого с полученных показателей вычитывается числовое значение, которое было снято в прошлом месяце, и получается количество электроэнергии, которая была использована за текущий месяц.

Но на этом все не завершается. Крайне важно, когда показания электросчетчика снимаются, не учитывать последнюю цифру, которая находится после запятой, или взята в отдельную рамку. То есть она, как правило, не учитывается и без данной цифры значительно легче вычислить объем израсходованной энергии за месяц. Кроме того, данная цифра нередко вызывает ошибку при передаче показания в коммунальное учреждение. Это объясняется тем, что она может восприняться как кВт, и при всех вписанных значениях может на сотни кВт создать ошибку.

После того как высчитана правильно величина израсходованной электроэнергии, показания за электричество передаются в ту организацию, которая снабжает ваш дом электричеством. Помимо передачи показаний, потребитель может просчитать самостоятельно сумму оплаты за электричество, и выплатить её при предоставлении в организацию квитанции. А что касается подсчета суммы, то здесь все очень просто, то есть тариф умножается на количество израсходованной энергии, и получается нужная сумма.

Приборы учета электроэнергии нового образца

В отличие от старых приборов учета электричества, современные счетчики не имеют крутящегося диска и механического циферблата. То есть современный прибор учета электричества оснащается электронным дисплеем, который может сразу выводить ряд показаний. Современные  счетчики показания за электроэнергию, могут выдать следующие данные:

• Время работы прибора.
• Количество расхода электричества за сутки.
• Среднее число потребления энергии в сутки.
• И т.д. (в зависимости от типа и модели счетчика).

Все эти отображающиеся данные на дисплее современного счетчика, позволяют значительно быстрей снять показания электричества, а также ознакомится с не менее значимой информацией, которую он выдает.

Одна как ранее была сказано, что с первого взгляда, показания по электроэнергии с такого счетчика будет снять проблематично, одна это вовсе не так. На самом деле все гораздо легче, чем вы можете себе это представить. Чтобы снять показание счетчика электроэнергии  современного образца, без каких-либо проблем, необходимо выполнить следующие действия:

• Нажать на клавишу «Ввод» (на некоторых моделях нужно нажать несколько раз, для того, чтобы найти нужный параметр).
• Если современный счетчик имеет несколько тарифных значений, то необходимо их всех выписать.
• После этого, вычесть от полученного числа, показания прошлого месяца.
• Затем передать показания в ту организацию, которая обеспечивает ваш дом или квартиру электроэнергией, для дальнейшего начисления оплаты, за потребление данного ресурса. Также необходимо учитывать, что если на счетчике имеются несколько видов тарифа (Т1, Т2, Т3), то их необходимо в квитанции указывать отдельно, а также умножать на соответствующие коэффициенты.

Что необходимо знать

При эксплуатации приборов нужно учитывать:

• В том случае если современный счетчик начал мотать по второму кругу (обнулился), то брать показания нужно таким образом: добавить к имеющемуся числовому значению единицу спереди, а затем вычесть показания, взятые за прошлый месяц.
• Если же снимать показания приборов учета электроэнергии трехфазного типа, то он практически ничем не выделяется относительно однофазного счетчика. То есть нужно, взять выписать имеющееся числовое значение на передней панели, и затем отнять от показаний за прошлый месяц.
• Если установлен современный счетчик в вашей квартире или доме, то имеется возможность дистанционно передавать показания в ту организацию, которая снабжает электроэнергией. Проще говоря, обладателю такого счетчика нет необходимости ежемесячно выписывать показания, поскольку квитанция за свет будет приходить в указанный адрес. Однако, показание счетчика за электроэнергию показание счетчика за электроэнергию могут автоматически отсылается исключительно с современных многотарифных измерительных приборов.

Замена счетчиков электроэнергии ПАО «Саратовэнерго»

Согласно ГК РФ Статья 543. обязанность по своевременной замене прибора учёта (ПУ) лежит на собственнике жилого помещения.

Контроль над этой задачей осуществляет электроснабжающая организация. Замена счётчиков электричества может проводиться только после подачи письменного заявления на замену ПУ в данную организацию. При себе необходимо иметь паспорт и документ о праве собственности.

По приезде уполномоченное лицо энергоснабжающей организации снимает последние показания прибора и удаляет пломбу. Начиная с этого момента и до введения нового ПУ в эксплуатацию, стоимость потребляемой электрической энергии (ЭЭ) будет рассчитываться по нормативам.

Стоит отметить, что вне зависимости от причины замены, работы по установке нового оборудования всегда оплачивает собственник помещения.

Устанавливать новый счётчик должен квалифицированный специалист, так как неопытный человек может не только допустить ошибки при подключении, но и полностью сломать ПУ.

Когда монтаж нового счётчика будет завершён, необходимо подать письменное заявление на опломбирование счётчика в энергоснабжающую компанию. Специалист составит акт приёмки, в котором указываются:

• тип и модель ПУ;
• заводской номер;
• текущие показания.

Далее, проверяющий опломбирует новый счётчик, после чего можно будет начинать его эксплуатацию. С этого момента оплата потребляемой ЭЭ будет взиматься согласно показаниям нового ПУ.

Наиболее целесообразным вариантом станет замена старого счётчика ЭЭ на новый специалистами ПАО «Саратовэнерго», которые могут произвести замену ПУ и составить необходимые документы с дальнейшей передачей информации в сбытовую организацию за один выезд.

Заказать монтаж, а также выбрать новый счётчик вы можете по ссылке.

Как правильно снимать показания счетчиков электроэнергии

Электросчетчик устанавливается для индивидуального учета потребленной электроэнергии в каждом доме, квартире, гараже, даче и т. д. Согласно действующим правилам и нормам Вы обязаны самостоятельно снимать показания с него каждый месяц, желательно в один и тот же день перед оплатой счетов за электричество.

Кроме того Вы обязаны, если прибор учета не стоит на лестничной площадке многоквартирного дома, допускать к нему раз в полгода представителя электро снабжающей организации, а в случае подозрения Вас в воровстве электроэнергии незамедлительно по первому требованию.

Для того, что бы заплатить за услуги Вам необходимо самостоятельно снять показания и определить количество израсходованных Вами Киловатт*часов. Сделать это несложно, а как Мы подробно расскажем далее. Но принципы снятия  показаний будут отличать у индукционных электрических счетчиков старого образца и у новых электронных.

Как снимать показания с индукционных электросчетчиков.

У приборов учета старого советского образца индукционного типа необходимо посмотреть на табло электросчетчика и выписать все цифры пять или шесть цифр до запятой, после которой цифра (чаще всего выделена красной рамкой) показывает десятые доли киловатта. Итак полученное число- показывает общий расход электроэнергии за все время работы прибора учета.

Для того что бы узнать расход за месяц в кВт*час— необходимо   всегда в конце каждого месяца не только записывать показания, но вычитать из новой цифры показания с прошлого месяца. Полученный результат и будет равен количеству кВт/час, израсходованных Вами за месяц.

Для того что бы высчитать общую сумму к оплате, необходимо количество киловатт умножить на стоимость одного кВт по вашему тарифу, которые различаются в зависимости от местности проживания (сельская и городская), наличию электроплиты. И с 2013 года с учетом социальной нормы потребления для республики Беларусь, аналогично для Украины, и планируется ввести в 2014 году в России.

При помощи дискового счетчика можно узнать и другие параметры энергопотребления. Для этого используется крутящийся диск, причем определенное количество полных оборотов которого, обычно это 600 или 1200, равняется одному киловатту (смотрите на рисунке снизу).

По скорости вращения Вы сможете определить на глаз величину нагрузки подключенной к вашему счетчику в данный момент. Если все выключено в вашем доме, квартире или гараже, то счетчик не должен крутиться. Но если все же диск вращается, то это свидетельствует о его так называемой неисправности «самоход». Иногда в этом виноват сосед, который возможно подключен через ваш учет.

Для того что бы высчитать подключенную мощность в данный момент необходимо посчитать сколько полных оборотов  сделал диск (или сколько раз Вы увидели черную метку на нем) за 1 минуту, например 10. Далее умножаем цифру на 60 и получаем 600, и если один киловатт равен 1200 оборотам, значит мощность всех подключенных приборов к электросчетчику равна 1200 делим на 600 и получаем 0.5 кВт  или 500 Ватт. Для того что бы узнать ток в цепи делим на напряжение 220 Вольт и получаем результат равный чуть больше 2 Ампер.

Как снимать показания с электронных 2 или 3 тарифных электросчетчиков.

Новые типы счетчиков высвечивают на электронном дисплее не только текущую нагрузку и время, но и сумму и позволяют вести  раздельный учет по определенным промежуткам времени суток, что позволяет нам использовать двух- или трех- тарифный учет израсходованной электроэнергии.

В чем преимущество, а в том что ночью электроэнергия будет стоить в несколько раз дешевле, чем в час пики нагрузок днем. При умелом подходе выгода будет существенная.

Итак как снимать показания с электронного счетчика. Когда он работает в ручном режиме, на его дисплее  высвечиваться буква Т с номером от 1 до 3. Для переключения необходимо нажать кнопку «ввод» и записать:

• для однотарифного электросчетчика-Т1;
• для 2-х тарифного- Т1,Т2;
• для 3-х тарифного- Т1,Т2,Т3.

После снятия показаний за отчетный период (вычитаем как Я уже писал выше), умножьте на установленную сумму для каждого тарифа, установленного для вашей страны или региона России. Сложите их вместе и Вы получите общую сумму к оплате. При этом учтите:

1. Для 2 тарифного— период Т1 начинается с 7 часов утра и заканчивается в 23.00 вечера, а Т2- остальное время.
2. Для трех тарифного— Т2 (льготное время) с 23.00 вечера и до 7.00 утра, Т3 (полульготное)-  с 10.00 утра до 17.00 вечера и с 21.00 вечера до 23.00 вечера, а Т1- это часы пик, когда действует самый дорогая оплата за Киловатт/час.

Рекомендую в ночное время при многотарифном учете- производить стирку, использовать электрообогреватель и другие энергозатратные операции. Обязательно прочтите нашу статью «20 эффективных способов экономии электричества«.

Снятие показаний счетчиков в домашних условиях / Хабр

В прошлой статье я рассказывал как снимал показания со счетчиков воды. С тех пор прошло уже несколько лет. Устройство так и продолжает работать и за все это время я его не трогал. Но мне этого показалось мало, т.к. в доме были другие устройства, с которых необходимо было снимать показания. Об этом я и хочу поговорить.

Счетчик электроэнергии

В каждой квартире есть счетчик электроэнергии и его показания тоже необходимо вовремя сдавать. У нас с этим была такая же проблема, что и со счетчиками воды — мы постоянно вспоминали про него, когда находились довольно далеко. Необходимо было как-то решить данную проблему. Вот такой счетчик у меня установлен в щитке на лестничной площадке.

На каждом счетчике указано какое кол-во импульсов он совершает на 1кВт*ч. У меня установлен старый счетчик электроэнергии и у него нет специальных выводов для подсчета этих импульсов. Но у него есть светодиод, который мигает в такт этим импульсам. Значит нам надо как-то определять, что светодиод мигнул. Для этого я решил использовать фототранзистор, который меняет свое сопротивление в зависимости от его освещенности. Чтобы он реагировал только на светодиод, фототранзистор был установлен во фрагмент квадратного деревянного бруска и приклеен скотчем к счетчику. Как получилось видно на фото ниже.

Еще во время ремонта в квартире, в общем щитке я установил плинт и провел от него витую пару в квартирный щиток со слаботочкой. Устройство я установил в этот щиток(в нем есть и розетка для питания) и через плинт соединил фототранзистор со своим устройством. И в таком виде все работает уже больше полугода.

Датчик протечки воды

В качестве образца взял обычный датчик протечки GIDROLOCK WSP. Его принцип работы схож с фототранзистором, только он меняет свое сопротивление от попадания на него воды.

Доработка платы

Я немного доработал старую плату. Теперь схема выглядит следующим образом

Были сделаны следующие изменения:

1. В схему добавлена микросхема CP2102, чтобы к плате можно было подключаться напрямую без переходников
2. Увеличено кол-во выводов до 4(М1, М2, М3, М4), что позволяет одновременно подключить большее кол-во счетчиков
3. Добавлены вспомогательные резисторы(R1. .R8), что позволило конфигурировать выводы как необходимо

Теперь каждый вывод можно настроить для:

• подключения светодиода
• подключения кнопки
• подключение счетчиков(датчиков)

При использовании фототранзистора и датчика протечки их минимального сопротивления может быть недостаточно, чтобы напряжение опустилось до уровня логического нуля. Для этого к каждому выводу был добавлен делитель напряжения.

Давайте на примере датчика протечки рассчитаем делитель напряжения. Допустим датчик подключен к выводу M1. У него вспомогательные резисторы R1 и R2. Напряжение питания(U) ESP 3.3V. Сопротивление датчика протечки(Rd) при попадании на него воды становится 10кОм. Нам необходимо добиться, чтобы напряжение было ниже напряжения уровня логического нуля. Для ESP это 0.8V, возьмем 0.6V. нам не нужно, соответственно примем равным 0. Формула для расчета напряжения :

Выделим :

, где — это сопротивление датчика

Подставим известные значения в формулу

, округляем до ближайшего большего и получаем 47кОм.

Для фототранзистора расчет делается аналогично, только Rd равно сопротивлению фототранзистора при освещении его светодиодом.

Прошивка

Как и раньше, прошивка собрана при помощи online-конструктора. Старый скрипт был модифицирован под 2 режима работы: снятие показаний счетчиков воды и снятие показаний электросчетчика. Соответственно есть 2 окна настройки:

При желании можно все объединить и добавить что-то свое. При отладке у меня одновременно были подключены 2 счетчика воды, датчик протечки и светодиод.

В режиме снятия показаний счетчиков воды, данные передаются каждые 60 секунд при условии если были какие-либо изменения в показаниях. В режиме снятия показаний счетчика электроэнергии, данные передаются каждые 20 секунд без каких либо условий. Данные по-прежнему передаются на thingspeak.com

Т.к. в новой схеме отсутствует кнопка для перехода в режим настроек, было принято решение при загрузке переводить устройство в режим настройки на 60 секунд. Если в течение 60 секунд никто не подключился к устройству, то дальше стартуем режим снятия показаний. Если кто-то подключился, то выход из режима настроек либо по сохранению данных на странице либо перезагрузив устройство.

Доработка приложения

Показания счетчика электроэнергии необходимо было передавать в отдельный канал, поэтому в новой версии приложения я добавил возможность добавлять несколько каналов. Все данные хранятся в локальной SQL базе, чтобы можно было легко и быстро строить графики. Т.к. данные по электросчетчику я отправлял каждые 20 сек это отразилось на кол-ве данных, а следовательно, и скорости их получения. Для сравнения, за все время снятия показаний по водосчетчикам накопилось около 72000 записей, а по электросчетчику примерно за 7 месяцев около 2,6 млн. После оптимизации запросов в базу, удалось увеличить скорость выборки в несколько тысяч раз(сам не ожидал такого прироста).

В новой версии были добавлены:

1. виджет электросчетчика
2. линейные графики
3. возможность поделиться виджетом или графиком с другими людьми
4. возможность работы с несколькими каналами
5. оптимизация скорости работы

Итого

После всех доработок, я могу получить следующую информацию:

1. текущее показание счетчика
2. текущее потребление
3. информацию по потреблению и расходу электроэнергии за какой-то промежуток времени

Конечно, напрашивается вопрос почему я не сделал устройство автономным(на хабре есть несколько статей на эту тему). Если делать устройство автономный, то необходимо передавать данные несколько раз в день, а я же хотел видеть данные почти в режиме реального времени.

Приложение можно использовать не только с моим устройством, но и просто как клиент к thingspeak.com для отображения каких либо графиков или значений. На данный момент приложение красиво отображает показания счетчиков воды и электроэнергии, если у кого-то будут другие идеи, что можно добавить, то пишите мне в личку.

Полезные ссылки

Фото устройства

Счетчик показаний

У большинства наших клиентов есть стандартный электросчетчик. Однако клиенты, пользующиеся нашей возможностью управления нагрузкой, имеют другой счетчик, который измеряет пиковую нагрузку.

Если у вас есть электронный счетчик с цифровым ЖК-дисплеем, перейдите сразу к разделу, посвященному электронным измерителям нагрузки.

Если ваш глюкометр оснащен стрелкой или дисками для измерения механической нагрузки, прочтите этот раздел И следующие разделы. У нас также есть брошюра «Как считывать показания электрического счетчика» с полезной информацией.

Это пример 9-значного номера счетчика. В зависимости от типа счетчика в вашем доме длина счетчика может составлять от 6 до 9 цифр. Если у вас возникнут проблемы с определением правильного номера счетчика, запишите номер и отправьте нам электронное письмо по адресу «Связаться с нами» или позвоните представителю службы поддержки клиентов. Если у вас есть стандартный электросчетчик без счетчика нагрузки, выполните следующие действия:

Встаньте прямо перед электросчетчиком, так чтобы он находился на уровне глаз.Вы заметите ряд круглых циферблатов на циферблате счетчика. На каждом циферблате есть десять цифр (0–9) и стрелка в виде стрелки часов. Стрелки продвигаются вперед, когда через счетчик проходит электричество, поэтому циферблаты показывают общее количество использованных киловатт-часов (KWH).

Чтобы определить правильные показания счетчика, просто считайте показания шкалы справа налево. Читая каждый циферблат, записывайте номер. В большинстве случаев указатель будет между двумя цифрами на циферблате. ПРАВИЛЬНОЕ НОМЕР — НИЖЕ ИЗ ДВУХ, ЗА ИСКЛЮЧЕНИЕМ МЕЖДУ 0 И 9, В ЭТОМ СЛУЧАЕ ВЫ ПРОЧИТАЛИ 9.

При чтении каждого циферблата обращайте внимание на то, в каком направлении он вращается — одни циферблаты вращаются по часовой стрелке, а другие — против часовой стрелки. Если вы не будете осторожны, это может привести к неправильному считыванию циферблатов. Попробуйте прочитать приведенный выше пример. Его следует читать как 75 245 кВт / ч.

Когда указатель наведен прямо на число, как на четвертом циферблате справа в этом примере, не забудьте проверить циферблат справа. Если этот указатель не прошел нулевое значение, как показано здесь, указанное число еще не достигнуто.Следовательно, циферблат выше следует читать как пять, а не шесть. Правильное показание для этого счетчика — 75 933 кВт / ч

После того, как вы прочтете показания счетчика, просто введите показания и другую необходимую информацию в форму для чтения счетчика.

Чтобы определить, сколько электроэнергии вы израсходовали за месяц, мы вычитаем последнее показание счетчика из показания счетчика за предыдущий месяц. В приведенных выше примерах разница между двумя показаниями составляет 688 кВтч (75 933 кВтч — 75 245 кВтч = 688 кВтч). Таким образом, если бы эти показания снимались в течение нескольких месяцев подряд, вам выставили бы счет за 688 кВтч электроэнергии.

Как считывать показания вашего электросчетчика

Считывание показаний аналогового электросчетчика проще, чем вы думаете! Следуйте нашему полезному руководству.

Метров

Аналоговый электросчетчик с циферблатами слева направо измеряет киловатт-часов (кВтч) тысячами, сотнями, десятками и единицами. Киловатт-час — это электричество, необходимое для того, чтобы за час зажечь десять 100-ваттных лампочек. Некоторые счетчики имеют четыре циферблата, некоторые — пять, а некоторые могут даже иметь шесть циферблатов на лицевой стороне счетчика. На каждом циферблате 10 цифр и указатель. Все остальные циферблаты пронумерованы против часовой стрелки. Стрелки следуют в направлении чисел и перемещаются только тогда, когда вы используете электричество.

При считывании показаний счетчика электроэнергии помните следующие подсказки:

• Встаньте прямо перед глюкометром, чтобы вы могли четко видеть положение каждого указателя.
• Если указатель находится между двумя числами, прочтите число, которое только что передал указатель.
• Если указатель находится между 9 и 0, всегда читать 9.
• Если указатель находится точно на числе, прочтите следующее меньшее число, если указатель справа от него не прошел ноль. Поскольку у первого циферблата справа нет циферблата, номер необходимо читать независимо.
• Если ваш счетчик является интеллектуальным счетчиком или имеет цифровые числа, используйте их в качестве показаний.
• Каждый метр пронумерован. Запишите номер вашего счетчика.

Какое значение показывает приведенный ниже пример электросчетчика?

РИСУНОК 1.Читайте циферблаты слева направо.

• Указатель на крайнем левом циферблате прошел 8 и находится между 8 и 9. Прочтите меньшее число, которое только что прошел указатель, то есть 8.
• Стрелка на следующем циферблате выглядит так, как будто она находится прямо на 4. Но циферблат справа не прошел через ноль. Итак, вы читаете этот циферблат как 3.
• Следующий циферблат прошел 8 и находится между 8 и 9. Снова прочтите меньшее число, которое только что прошел указатель, то есть 8.
• Второй указатель справа только что прошел 9 и находится между 9 и 0. Прочтите это как 9.
• Указатель справа находится прямо на цифре 5. Прочтите это как 5.

Ответ: 83895 .

Как узнать количество электроэнергии, израсходованной за неделю:

РИСУНОК 2. Показания на первой неделе 2-6-3-5.

РИСУНОК 3. Неделей позже примерно в то же время показание 2-8-3-9.

Если вычесть предыдущее значение из нового значения:

2839 Новое значение
-2635 Предыдущее значение
Использовано 204 кВтч

Ответ: 204 киловатт-часов использовано киловатт-часов.

Инструкции по чтению счетчика

— Muscatine Power & Water

Выберите изображение, которое больше всего похоже на ваш глюкометр, и следуйте перечисленным инструкциям.

Электрический счетчик для считывания (с циферблатами)

Если у вашего счетчика 4 или 5 циферблатов, как показано здесь, запишите номер, на который указывает циферблат.Когда указатель на циферблате находится между двумя числами, считывает меньшее число . Если циферблат находится слишком близко, чтобы определить, достиг ли он большего числа, посмотрите на следующий циферблат справа . Если указатель на этом циферблате перешел в ноль, вам следует записать большее число; в противном случае запишите меньшее число.

Электросчетчик для считывания (с механическими цифрами)

Если у вас есть электросчетчик с 4 или 5 прокручиваемыми числами (не циферблатами) и он похож на этот, просто прочтите числа как обычно и запишите свои числа на наша форма для считывания показаний счетчика.

Считывание показаний электрических счетчиков (с цифровыми цифрами)

Дисплеи цифровых счетчиков могут мигать назад и вперед между 88888 и показаниями счетчика. Если у вас есть цифровой электросчетчик, как показано на рисунке, просто прочтите цифры как обычно и запишите свои числа в нашу форму для считывания показаний счетчика.

Считывание показаний счетчиков воды

Помимо числа на прокручиваемых цифрах, вам также понадобится номер вашего счетчика. Номер вашего счетчика будет на синей наклейке.

Показания вашего водомера будут состоять из 5-7 цифр.Просто прочтите числа как обычно и запишите свои числа в нашу форму для снятия показаний счетчика в разделе Показания счетчиков воды .

ПРИМЕЧАНИЕ: Если ваш счетчик воды состоит только из 5 или 6 цифр, введите 0 для первой и / или второй цифры, начиная слева.

Как считывать показания вашего электросчетчика

Электросчетчики регистрируют, сколько электроэнергии вы используете.Умение считывать показания счетчика электроэнергии важно для отслеживания потребления электроэнергии в вашем доме или на работе. Ваш розничный поставщик электроэнергии использует показания вашего счетчика для расчета вашего счета.

Счетчики коммунальных услуг обычно располагаются снаружи вашего дома или многоквартирного дома. Иногда они также располагаются в подвале или подсобном помещении. В многоквартирных домах все счетчики обычно находятся в одном месте и имеют соответствующие номера квартир.

Виды электросчетчиков

Обычно существует три типа электросчетчиков; механические (аналоговые) или циферблатные, цифровые и интеллектуальные счетчики.

Аналоговые счетчики старого образца механически измеряют потребление электроэнергии, используя вращающиеся диски для отображения количества использованных киловатт-часов (кВтч). Аналоговые или механические электрические счетчики больше не устанавливаются в США, но все еще используются.

Цифровые счетчики более продвинуты и оснащены цифровым дисплеем. Цифровые электросчетчики обычно передают данные обратно в коммунальное предприятие или розничному поставщику электроэнергии (REP) по служебным электрическим проводам. Это делает ручные показания счетчиков устаревшими для выставления счетов.

Цифровые счетчики

также могут записывать направление потока энергии и сообщать коммунальному предприятию о чистом использовании. Это важно для включения в счет распределенной генерации в вашем доме, такой как солнечная фотоэлектрическая система. Современные цифровые счетчики могут рассчитывать стоимость электроэнергии в соответствии со структурой тарифов и измерять другие параметры, такие как коэффициент мощности или пиковое потребление.

Умные счетчики обеспечивают двустороннюю связь между домом клиента и коммунальной компанией. Они позволяют вам постоянно отслеживать и сохранять данные об энергоэффективности.Усовершенствованная или интеллектуальная инфраструктура измерения (AMI) включает счетчики, которые измеряют и записывают потребление электроэнергии как минимум ежечасно, часто с 15-минутными интервалами.

Некоторые интеллектуальные счетчики даже позволяют отслеживать данные в реальном времени. Умные счетчики предоставляют данные коммунальному предприятию, которое хранит данные и делает их доступными для клиентов.

По данным Управления энергетической информации США (EIA), в 2017 году около 69,5 миллионов жителей и 9 миллионов предприятий в США были установлены интеллектуальные счетчики.В общей сложности было установлено около 78,9 млн интеллектуальных счетчиков, что составляет более 52% от почти 152 млн потребителей электроэнергии в США

.

Как считывать показания аналогового электросчетчика

Аналоговые счетчики, иногда также называемые стандартными или циферблатными, обычно имеют пять или шесть циферблатов для расчета используемых киловатт-часов. Циферблаты перемещаются вместе с вращающимся центральным диском, который приводится в движение электричеством, протекающим через счетчик. Показания указаны в киловатт-часах.

Каждая шкала счетчика пронумерована от 0 до 9 и снабжена стрелкой.Нечетные циферблаты читаются против часовой стрелки, четные циферблаты читаются по часовой стрелке. Циферблаты измеряют количество киловатт-часов, используемых в единицах 1, 10, 100, 1000 и 10 000, справа налево.

Для считывания показаний аналогового счетчика прочитайте цифры на стрелках каждого отдельного циферблата на вашем счетчике справа налево и запишите их справа налево. Если указатель находится между двумя числами, правильным числом будет меньшее из двух. Если указатель находится непосредственно на числе, используйте это число только в том случае, если указатель на циферблате справа прошел нулевое значение. В противном случае используйте меньшее число. Результатом является 5-значное число, показывающее количество киловатт-часов, использованных во время считывания. Если ваш счетчик все еще новенький и имеет менее 10 000 кВтч, он будет иметь один или несколько ведущих нулей.

Как считывать данные с вашего цифрового электросчетчика

Цифровой электросчетчик регистрирует количество потребляемой электроэнергии электронным способом. Его легко читать, так как он имеет большую центральную строку цифр, показывающую киловатт-часы, используемые как действительное число.

Современные цифровые электросчетчики передают показания счетчиков в электросеть. Утилита не обязана отправлять считыватель счетчика для локального считывания показаний счетчика. Цифровые электросчетчики иногда предоставляют дополнительную информацию, которая обычно используется только электроэнергетической компанией.

Сбалансируйте показания счетчика и счет за электричество

Для балансировки аналогового или цифрового электросчетчика необходимо записывать киловатт-часы и даты последовательных измерений и сохранять данные для дальнейшего использования. Как минимум, снимайте показания счетчика раз в месяц. Коммунальная компания обычно не сбрасывает аналоговые или цифровые электрические счетчики после снятия показаний.

Для расчета использованных киловатт-часов вычтите текущее значение из предыдущего. Результатом будут киловатт-часы, использованные в течение этого периода. Чтобы рассчитать стоимость электроэнергии в счете, умножьте количество киловатт-часов на стоимость киловатт-часа в центах. Имейте в виду, что применяются другие сборы, которые зависят от поставщика и вашего местоположения.

Полезно снимать показания счетчика в тот же день, когда заканчивается расчетный период. Таким образом, вы можете сравнить свои показания с количеством киловатт-часов, затрачиваемых вашим коммунальным предприятием или поставщиком электроэнергии. Обратитесь в свою электрическую компанию, чтобы узнать больше или если вы заметили, что количество выставленных киловатт-часов может быть неправильным.

Чтобы вести более подробные записи с использованием аналоговых счетчиков и лучше согласовывать свои расчеты с вашим счетом, узнайте, как местное коммунальное предприятие считывает последний набор. Утилита может округлить показание до следующего полного киловатт-часа или использовать число, ближайшее к указателю.

Обязанности счетчика

Важно понимать, кто отвечает за электрооборудование, соединяющее ваш дом с линиями электроснабжения, например, в случае повреждения. Электросчетчик обычно принадлежит местной коммунальной компании. Даже при смене поставщика вы продолжите использовать счетчик, установленный в вашем доме, до тех пор, пока его не нужно будет заменить.

Хотя обязанности могут варьироваться в зависимости от коммунальных предприятий, заказчик или домовладелец несут ответственность за все оборудование, помимо накладных расходов на обслуживание, точку подключения службы, где линии соединяются с домом. Исключение составляет электросчетчик. Это означает, что владелец или заказчик, как правило, несет ответственность за погодозащитный кожух и изолятор, служебный входной кабель и коробку счетчика перед счетчиком, а также за все, что находится за счетчиком, обычно начиная с главной панели обслуживания.

В некоторых случаях коммунальная компания может взять на себя ответственность за стояк, кабелепровод, защищающий провода, идущие к счетчику, а также корпус счетчика или коробку счетчика.

Электросчетчик, установленный в вашем доме, является собственностью вашего поставщика энергии и необходим для покупки электроэнергии у него. Несанкционированное вмешательство или удаление глюкометра является незаконным и может привести к серьезным травмам или смерти. Вы можете узнать больше о потреблении энергии в нашем руководстве по нерегулируемой энергии.

Как читать счетчики электроэнергии с циферблатом / циферблатом

Умение читать счетчик электроэнергии с циферблатом — важная часть понимания потребления энергии. Считывая свой собственный счетчик электроэнергии, вы можете проверить правильность выставления счетов. Вы также можете чаще записывать свое потребление, а не ждать до конца каждого квартала для получения счета.

Даже если у вас установлен беспроводной монитор энергопотребления, считывание показаний счетчика — это хороший навык.Обратите внимание, что если вы потребляете отдельных приборов , вам лучше использовать съемный измеритель мощности.

Новые цифровые или «умные» счетчики довольно интуитивно понятны для считывания (они имеют простое цифровое считывание). Но в большинстве домашних хозяйств в Австралии до сих пор используются «механические» счетчики или счетчики с циферблатом более старого типа. Их немного сложнее читать — они требуют, чтобы вы читали циферблаты часов, чтобы получить число для общего количества потребленных киловатт-часов (кВтч).

Как считывать показания счетчиков электроэнергии с механической шкалой

1.Встаньте на уровне глаз, чтобы циферблаты на вашем глюкометре.

2. Прочтите каждый циферблат по очереди справа налево и отметьте направление цифр. Циферблат A в приведенном выше примере читается против часовой стрелки.

3. Чтобы прочитать циферблат, мы отмечаем меньшее число, а не номер, к которому циферблат наиболее близок. Например, E находится между 0 и 1, поэтому мы будем читать его как 0. Исключение из этого правила — если циферблат находится между 0 и 9, и в этом случае он читается как 9 (наберите C).

4. Если циферблат находится прямо над числом, вы не можете предположить, что это именно тот номер.Например, в B он может быть неправильным на 5, на самом деле он может быть немного правее, между числами 4 и 5, которые будут читаться как 4. Чтобы быть уверенным, проверьте показания следующего набора.

Если циферблат справа показывает 8 или 9, левый циферблат читается как нижнее число. Если правый циферблат показывает 0 или 1, левый циферблат читается как номер, на котором, по-видимому, находится циферблат. Например, набор C читается как 9. Это означает, что набор B находится между цифрами 4 и 5, поэтому он будет читаться как 4 (нижнее число).

Счетчик Пример 1 выше показывает 04980.

А теперь попробуйте считать счетчики электроэнергии с помощью циферблатов

Обратите внимание, что последний циферблат в приведенном ниже примере (черный с красным плечом) не имеет цифр. Это десятичная точка, показывающая с шагом 1/10 кВтч. Чтобы отметить его направление, следуйте стрелке (она идет от 0 до 9 по часовой стрелке).

Значение для этого Пример 2 : 04434.1

Все циферблаты четко расположены между цифрами, за исключением последней, которая находится на 4.Чтобы прочитать это, посмотрите на десятичный циферблат. Поскольку десятичная точка (в данном случае вращающаяся по часовой стрелке) показывает 1, предыдущий циферблат находится между 4 и 5, поэтому он показывает 4.

Это сложный вопрос. Значение для примера 3 выше составляет 63599,8

.

Кажется, что последний циферблат находится прямо на 0, поэтому мы смотрим на десятичный циферблат (в данном случае вращающийся против часовой стрелки), который показывает 8. Это означает, что последний циферблат показывает 9.

Поскольку последний циферблат читается как 9, циферблат слева от него (который также появляется справа от 0) фактически также читается как 9, что делает циферблат слева от этой 5.

Как использовать показания счетчика

Само по себе показание счетчика бесполезно. Вам нужно два показания, чтобы получить общее количество кВтч за период времени путем вычитания одного показания из другого. Если вы хотите проанализировать конкретное использование (например, использование кондиционера с обратным циклом или нет), измеряйте показания один раз в день и сравнивайте дни, когда он использовался, с днями, когда он не использовался.

В остальном, даже считывание показаний раз в неделю или раз в месяц может быть весьма информативным.

Щелкните здесь, чтобы увидеть весь наш ассортимент измерительных и контрольных устройств.

— Алегрия Алано

Полное руководство по счетчикам электроэнергии и показаниям счетчиков

В этом руководстве вы узнаете следующее:

• Зачем мне нужно знать, как читать счетчик электроэнергии?

• Как работают электросчетчики?

• Какие бывают счетчики электроэнергии?

• Где мой счетчик электроэнергии?

• Как я могу воспользоваться показаниями моего счетчика?

• Какой электросчетчик мне подходит?

Зачем мне нужно знать, как читать мой электросчетчик?

Регулярное считывание показаний счетчика электроэнергии дает несколько преимуществ:

• Посмотрите, сколько электроэнергии вы потребляете и, следовательно, сколько это вам стоит

• Предоставляйте регулярные показания счетчика вашему поставщику электроэнергии, чтобы убедиться, что вы: Вам не взимают чрезмерную плату за ваше использование

• Предоставьте точные цифры при сравнении поставщиков энергии и тарифов

Даже если вы знаете, как снимать базовые показания электрического счетчика, понимаете ли вы, что представляют собой числа, которые вы записываете? В нашем руководстве есть все, что вам нужно знать, чтобы лучше понять свой счетчик энергии и точно узнать, за что ваш поставщик электроэнергии взимает с вас плату.

Как работают электросчетчики?

Счетчики электроэнергии существуют с тех пор, как электричество впервые стало широко применяться в домах в конце 19 — начале 20 веков. Они созданы по образцу газовых счетчиков и используются для измерения и отслеживания количества потребляемой электроэнергии. На основании показаний вашего счетчика ваш поставщик энергии выставит вам точный счет за использование. Без показаний ваш поставщик будет использовать оценки, основанные на размере собственности и занятости, что может привести к завышению цены.

Счетчики электроэнергии измеряют мгновенное напряжение и ток, чтобы показать, сколько энергии было использовано. По сути, электросчетчики подсчитывают, сколько киловатт электроэнергии потребляет ваш дом или квартира, и это используется для расчета вашего счета на основе удельной стоимости вашего поставщика в киловатт-часах (кВтч). Счетчики также позволяют отслеживать, сколько электроэнергии вы используете, чтобы определить, являются ли ваши затраты на электроэнергию справедливыми или более низкими, чем они были бы по другому тарифу на электроэнергию или у другого поставщика энергии.

Какие бывают счетчики электроэнергии?

Существует четыре основных типа счетчиков электроэнергии:

Стандартный счетчик электроэнергии

Стандартные счетчики электроэнергии являются наиболее распространенным типом счетчиков электроэнергии для домов в Великобритании. Стандартные электрические счетчики отображают потребление электроэнергии аналогично одометру, который показывает, сколько миль вы проехали на машине. Традиционно они отображались с помощью серии вращающихся циферблатов, но на более новых счетчиках они отображаются в цифровом виде.Чем больше электроэнергии вы используете, тем больше поворачиваются шкалы и тем выше будет отображаемое число. Чтобы получить показания, просто прочтите число слева направо. Если ваше чтение отображается красным числом, игнорируйте ни красное число, ни все, что за ним.

Число отображается в киловатт-часах (кВтч), что в основном представляет собой количество энергии, которое вы потребляете за один час. Стандартные электросчетчики взимают плату за электричество по одинаковому тарифу 24 часа в сутки, 7 дней в неделю, что упрощает чтение и понимание вашего тарифа.

Счетчик Economy 7

Другой тип счетчика — счетчик Economy 7, который работает в паре с тарифом Economy 7.Счетчики Economy 7 работают как стандартные счетчики и отображают набор чисел, которые вы читаете слева направо, вплоть до красного числа (если отображается одно). Ключевое отличие состоит в том, что счетчики Economy 7 отображают два набора чисел — один для электроэнергии, потребляемой в часы пик в дневное время, а другой — для внепиковых часов, записанных в ночное время. Это отражает тот факт, что тарифы Economy 7 взимают две разные ставки — более высокую для использования в часы пик и более высокую ставку для использования в непиковые часы. Это может быть выгодно и поможет снизить ваши счета за электроэнергию, если вы сможете перенести большую часть потребления электроэнергии на часы непиковой нагрузки, которые обычно составляют 7-часовое окно с 22:00 до 8:00. 30 утра в зависимости от вашего тарифа и поставщика.

Эконом 10 метров работает так же, как эконом 7 метров. Тем не менее, эконом-10 метров предлагают скидки в определенные дневные, вечерние и ночные часы, поэтому три тарифа вместо двух. Чтобы максимально использовать экономичный 10-метровый метр, вы должны использовать такую ​​бытовую технику, как посудомоечные и стиральные машины в непиковые часы. Вы можете обнаружить, что не многие провайдеры предлагают тарифы на эти счетчики, что ограничивает ваши возможности.

Счетчик электроэнергии с предоплатой

Счетчик электроэнергии с предоплатой позволяет вам платить за электроэнергию заранее, поэтому вы можете использовать только ту электроэнергию, за которую вы предварительно оплатили.Если у вас закончится кредит, ваш провайдер может «вернуть» вам оплату за поддержание вашего энергоснабжения без вашего ведома, в результате чего у вас возникнет задолженность за электроэнергию. В связи с этим крайне важно уделять пристальное внимание потреблению электроэнергии при использовании счетчиков с предоплатой.

Счетчики предоплаты бывают разных типов: стандартные счетчики предоплаты, которые считывают показания так же, как стандартные счетчики электроэнергии и счетчики эконом-7, и счетчики предоплаты, которые подключаются к точке оплаты, которая принимает жетоны или ключи. Вы можете приобрести эти жетоны или ключи в большинстве угловых магазинов, супермаркетов и многих других участвующих магазинов.Третий тип счетчиков — это интеллектуальный счетчик предоплаты, который работает аналогично интеллектуальным счетчикам (см. Ниже) и позволяет вам пополнять счет, не выходя из собственного дома через Интернет.

Счетчики с предоплатой могут быть хорошим вариантом для тех, кто хочет внимательно относиться к своему энергопотреблению, поскольку они заставляют вас ограничивать количество потребляемой электроэнергии.

Умный счетчик электроэнергии

Умный счетчик электроэнергии — это самый современный счетчик электроэнергии на рынке в настоящее время.По сравнению с другими типами счетчиков электроэнергии интеллектуальные счетчики предоставляют больше информации о вашем потреблении энергии. Они отображают потребление энергии в реальном времени, а также исторические данные об использовании, которые дают информацию о вашем поведении в области потребления энергии. Используя эти данные, интеллектуальные счетчики помогут вам оптимизировать использование энергии, чтобы сократить ваши счета за электроэнергию. Кроме того, интеллектуальные счетчики отправляют данные об использовании непосредственно вашему провайдеру, обеспечивая более точный выставление счетов, поскольку нет необходимости отправлять показания счетчиков вручную.

Интеллектуальные счетчики электроэнергии используют цифровой дисплей для записи информации, хотя большинство провайдеров, предлагающих интеллектуальные счетчики, предоставляют вам возможность считывать эту информацию через приложение для телефона, где вы можете проверить свое энергопотребление в режиме реального времени независимо от того, где вы находитесь.

Есть два поколения интеллектуальных счетчиков. Первое поколение (SMETS1) может вернуться к стандартным счетчикам (с цифровыми дисплеями), если вы переключитесь на другого поставщика. Второе поколение (SMETS2) интеллектуальных счетчиков не имеет этой проблемы, и запланированное в будущем обновление программного обеспечения должно обеспечить совместимость счетчиков SMETS1 со всеми поставщиками. Но пока, если у вас есть выбор, выберите SMETS2 по соображениям совместимости.

Где мой счетчик электроэнергии?

Точное расположение вашего счетчика может отличаться, но обычно это место, где подача электричества входит в ваш дом.Измеритель часто находится рядом с вашим блоком предохранителей, будь то в шкафу под лестницей, внизу в подвале или даже в гараже. Возможно, вы даже обнаружите, что он заперт в небольшом металлическом шкафу. Если вы живете в общем здании, например, в многоквартирном доме, все счетчики могут быть в одной комнате или может быть один счетчик, охватывающий все квартиры (в этих обстоятельствах обычно ваш домовладелец оплачивает счета за электроэнергию. напрямую, а затем взимает с каждой квартиры равный процент от общей стоимости).

Сам счетчик не такой уж и большой — обычно не больше небольшой видеокассеты VHS (помните их?). Обычно он черный или белый, может иметь старые аналоговые циферблаты или современный цифровой дисплей. Вы должны найти на нем свой 11-значный номер счетчика кода — первые две цифры — буквы, остальные — цифры.

Как я могу воспользоваться показаниями моего счетчика?

Теперь, когда вы знаете, как считывать показания счетчика электроэнергии, обязательно проверяйте, платите ли вы надлежащую сумму каждый месяц.Посмотрите свой последний счет за электроэнергию и сравните его с показаниями счетчика, чтобы убедиться, что ваши расходы соответствуют вашим показаниям.

Если вы чувствуете, что у вас завышена плата за электроэнергию, возможно, пришло время найти нового поставщика или другой тариф, который лучше соответствует вашему образу жизни. Вы можете использовать один из многих сайтов сравнения энергии, чтобы найти и сравнить самые низкие тарифы, предлагаемые в настоящее время.

Какой электросчетчик мне подходит?

Легко — и обычно бесплатно — попросить поставщика заменить счетчик, если вам не нравится тот, который установлен в вашем доме. Выбирая счетчик, сначала подумайте об использовании энергии. Если вы — сова, которая занимается домашними делами, например, работает с посудомоечной и стиральной машинами в ночное время, то 7-метровый счетчик эконом-класса может быть для вас правильным выбором.

Если вы хотите получить как можно больше информации об использовании, выберите умный счетчик. Вам нужно будет уточнить у своего поставщика, доступны ли эти измерители в вашем районе, и ваш дом также должен быть подходящим, поскольку показания передаются по выделенной (и безопасной) беспроводной сети, поэтому могут быть проблемы с сигналом. , особенно если в вашем доме толстые стены.

Одним из потенциальных недостатков интеллектуальных счетчиков является то, что поставщики энергии получают больше ваших личных данных, чем если бы вы использовали стандартный счетчик или экономичный счетчик. Правительство поощряет поставщиков к тому, чтобы к 2024 году все их клиенты использовали умные счетчики, но если это является для вас ключевой проблемой, вы можете отказаться от установки.

Вы также можете посмотреть различные планы, чтобы узнать, готовы ли вы сэкономить больше с помощью другого типа счетчика, например, экономичного счетчика 7. Если вам нужно установить новый счетчик, позвоните своему поставщику — они назначат время, когда придут к вам домой со всем необходимым оборудованием и установят его.

PWP Web: считывание показаний счетчика

Знание
как читать счетчик может помочь вам отслеживать потребление энергии и использовать
энергия более эффективно. Если вы никогда раньше не читали показания счетчика, следуйте
инструкции ниже для чтения воды
или электросчетчики. Считать показания счетчика проще, чем вы думаете.

Для того, чтобы внимательно следить
от того, сколько воды вы используете, вы можете регулярно измерять
ваш водомер.

Первый шаг — найти счетчик, который обычно заключен в
бетонный или пластиковый ящик, расположенный рядом с улицей, внутри бордюра впереди
вашего участка. Осторожно снимите бетонную или пластиковую крышку, чтобы
травмы и повреждения и отложите в сторону. Остерегайтесь насекомых,
особенно пауки. (Не забудьте закрыть крышку и заменить
надежно накройте, когда закончите).

Существует два основных типа счетчиков воды — с одометром и
с несколькими циферблатами:

Одометр типа воды
счетчик показывается точно так же, как индикатор пробега на вашем автомобиле.
Иглу не обращайте внимания, так как она используется только для тестирования.
целей.

Водосчетчик с несколькими циферблатами имеет маленькие циферблаты по кругу, каждый
размечен на десять делений. Каждый циферблат выглядит как часовая стрелка на
Часы. Обратите внимание, что все остальные стрелки вращаются против часовой стрелки. Читать
измерителя, начните с шкалы 10 (как отмечено) и всегда используйте нижнюю
номер. Запишите числа справа налево. А
Циферблат «один фут» предназначен только для тестирования. Если вы читаете
метр через месяц, вычтите старые показания из новых, и ваша
Найдите израсходованное количество в кубических футах воды. Умножить на
7,48, и вы найдете количество галлонов воды, использованных между двумя
чтения.

Расположение измерителя

Если метров несколько
на стене ваш будет помечен номером счетчика, как показано на вашем
законопроект. Прежде чем вы сможете считать свой счетчик, вы должны его найти.Используйте следующее
советы по поиску вашего глюкометра.

• Счетчик обычно находится рядом с главным предохранителем
  коробка или панель автоматических выключателей.
• Счетчик обычно находится снаружи
  дом или многоквартирный дом.
• Метр обычно находится на высоте около 5 футов
  Нижний этаж.
• Счетчик имеет круглую стеклянную чашу
  охватывающих четыре или пять маленьких циферблатов, похожих на крошечные часы.
• Если на стене несколько метров,
  ваш будет помечен номером счетчика при использовании электроэнергии
  Раздел вашего счета.

Некоторые счетчики имеют четыре циферблата, а некоторые —
пять, но метод их чтения одинаков. Старые метры имеют
стрелки часов, которые требуют некоторой практики, чтобы правильно читать, но
в новых счетчиках используются циферблаты в стиле «одометра», которые можно читать
напрямую.

Считывание показаний счетчика

Автоматизированный
Измерители показаний (AMR) (на фото слева) теперь являются стандартом для новых
и замена счетчиков в домах, квартирах и комплексах кондоминиумов в
Пасадена. Счетчики передают радиосигнал, который автоматически передает
данные для выставления счетов портативным приемникам наши считыватели счетчиков переносят по своим маршрутам.
Эти счетчики позволяют PWP гораздо быстрее собирать данные о выставлении счетов и
точно. Чтобы прочитать AMR-метр, просто прочтите Solid State Digital
отсчет в центре счетчика. Чтобы определить использование для текущего
расчетного периода, вычтите показания счетчика на предыдущем счете из
текущее показание счетчика.

Если на вашем счетчике 4 или 5 круглых циферблатов, пронумерованных по часовой стрелке от 1 до
0, выполните следующие действия.

• Указатели указывают
  чтение на каждом циферблате.
• Указатели
  вращаются в чередующихся направлениях (см. пример ниже).

1. Начиная с
набрать справа и, переходя влево, записать числа
указано.

• Если указатель
  между двумя числами запишите НИЖНЕЕ число.
• Если указатель
  непосредственно на номер, проверьте, не указана ли стрелка на циферблате справа
  перешла за ноль.Если он НЕ прошел нулевое значение, запишите нижний
  номер с оригинального циферблата.

2. Поздравляем! 4-
или 5-значное число (в зависимости от количества циферблатов на вашем счетчике), которое вы
только что записано ваше новое показание счетчика. В
в приведенном выше примере четыре
циферблат показывает 9045, а пять циферблатов — 97616.

3. Определить сколько
электричество (измеряется в киловатт-часах или кВтч), которое вы использовали с момента вашего
счетчик был считан последним, вычтите предыдущее показание счетчика (из использования
раздел вашего счета) от вашего нового показания счетчика.

Например

Счетчик ниже показывает
26064, а именно:

верх
страницы

.
