Кладка печи видео: просто и практично с примерами на видео

просто и практично с примерами на видео

Кирпичная печь в наше время считается одним из отопительных агрегатов, которые являются отличными соперниками для котлов и обогревателей. Чтобы получить максимально практичное и неприхотливое устройство, следует очень качественно выкладывать печь своими руками. Видео, которых в интернете достаточно много, могут ознакомить с правильным подходом к вопросу. Большинство владельцев загородных домов, где имеются современные отопительные системы, не спешат к их запуску в холода. Когда в доме есть печка, они предпочитают пользоваться ею.

Виды печей

Перед тем как сложить печь своими руками, чертежи которой можно найти в интернете, следует ознакомиться с главными типами конструкций:

1. Отопительная печь – предназначена лишь для обогрева здания. Установка и кладка подобной печи своими руками является быстрым процессом, поскольку конструкция довольно простая;
2. Отопительно-варочная печь – наиболее известный и востребованный агрегат. Помимо обогрева, она дает возможность готовить еду, а также экономить газ и электроэнергию. Для готовки имеется специальная плита, а иногда духовой шкаф;
3. Печь-камин – ее конструкция значительно экономит место в помещении, обеспечивая обогрев и отличные условия для проживания. Розжиг такого агрегата занимает мало времени. Отличительной чертой является стильное оформление, в чем можно убедиться, просмотрев видео.

Чертежи отопительных конструкций отличаются по своей форме. К примеру, в загородном доме чаще отдают предпочтения квадратным, круглым и прямоугольным видам печи.

Самое подходящее место для печи

Обдумывая вопрос о том, как слагать печь своими руками, следует придумать ее грамотное расположение. С этой целью нужно принимать во внимание следующее:

• Стенка дымового канала должна быть расположена на удалении не меньше 40 сантиметров от любой деревянной конструкции;
• Дымовая труба выводится на уровне с коньковым выступом, когда ее располагают на расстоянии 1,5-3 метра. Когда удаление от выступа до дымовой трубы меньше полутора метров, последняя должна быть выше на полметра;
• Когда трубу удаляют больше, чем на три метра от конькового выступа, высота может быть ниже. При этом угол между линией, соединяющей верхний срез трубы, скат крыши и конек, не может превышать 10 градусов.
• Основание дома и печи отличаются специфическими особенностями, а потому их объединение между собой не разрешается.

Необходимые материалы

Для изготовления и кладки печи своими руками применяют очень распространенные материалы – глину, кирпич и песок.

Кирпич

Наиболее оптимальным вариантом считается керамический кирпич, который подходит для «забутовки» печки, кладки и облицовки. Специалисты советуют выбирать марку М-500. Подобный кирпич однородный и может выдержать огромное количество нагреваний и охлаждений. Он с легкостью поддается формовке для кладки разнообразных декоративных элементов, а более низкие марки рассыпаются практически сразу.

Кирпич должен быть окрашен ровно, а также в меру прокален (постукивая по нему, можно услышать металлический звонкий звук).

Правильный раствор

Чтобы приготовить своими руками раствор понадобится огнеупорная, обычная либо красная глина (выбор зависит от сорта кирпича). Для наполнителя применяют песок с мелкими крупинками. Готовый раствор для кладки должен быть достаточно пластичным, чтобы он просто ложился на материал. Так как глина обладает разными показателями жирности, то подобрать оптимальное соотношение ингредиентов, можно с помощью самостоятельного подбора. Чаще всего соотношение будет таким: 1:1 либо 1:2. Объем воды будет равен 25% от количества глины.

С целью проверки качества раствора можно скатать шарик и подсушить его. Если не будет обнаружено трещин, а при падении шар не расколется – все в норме.

Элементы из металла

• Полудверцы и дверцы;
• Колосниковая решетка;
• Заслонка из чугуна;
• Задвижки и вьюшки из чугуна;
• Плиты.

Особенности устройства современных печей

Конструкция кирпичной отопительно-варочной печи очень простая, однако позволяет добиться максимально эффективной и производительной работы. Корпус агрегата состоит из дымохода и топливника. Если говорить о варочной печи, в процессе ее кладки предусматривается установка духовки, плиты и бака для разогрева воды.

Топливник

Кладка отопительного агрегата своими руками невозможна без данного элемента. Топливник должен вмещать в себя большой объем дров либо угля, чтобы помещение было максимально прогрето. Размеры элемента бывают разнообразными и зависят от типа используемого топлива, объема и производительности. Кладка топливника осуществляется лишь из огнеупорного вида кирпича, а толщина стенки не должна быть менее ½ кирпича. Пример кладки можно просмотреть на видео.

Зольниковая камера

Главное назначение этого конструктивного элемента – сбор золы и подача потока воздуха к топливу. Ее располагают под колосниковой решеткой и оснащают дверцей. Высота данной камеры – три кирпича.

Дымоход

Главный элемент печи, напоминающий по своей структуре змеевик. По нему проходит топочный газ при нагревании воздуха в помещении.

Основные правила кладки печи своими руками

Следует строго соблюдать порядовку, потому что при допущении ошибок придется полностью разбирать конструкцию.

• Простая кладка первого ряда печи согласно чертежу осуществляется строго по установленному шнуру. Необходимо проверить, чтобы диагонали были ровными. Горизонтальность последующих рядов контролируется уровнем, а вертикальность кладки при помощи отвеса.
• Швы между рядами должны быть одинаковой толщины от 3 до 5 миллиметров.
• Кладка каждого ряда своими руками должна начинаться с раскладывания кирпича «насухо». При этом оставляются зазоры, которые равны толщине швов.
• Далее, при помощи кельмы, раствор наносится на место кладки кирпича и выравнивается. Кирпич помещается в воду, чтобы подождать, пока из него не выйдут все воздушные пузырьки, а только потом укладывается на раствор. Постукивая по материалу кельмой и осаживая его можно добиться оптимальной толщины шва. Выжатый раствор следует собирать кельмой. Таким образом, необходимо укладывать каждый ряд печи.
• Кладка своими руками ведется с перевязкой швов, а потому необходимо запастись достаточным количеством половинок кирпича и частей в три четверти. Для ровного раскола, нужно процарапать борозды на всех гранях, а потом постукивать по ним кирочкой, чтобы сделать надкол. Затем резким ударом перпендикулярно грани скалывается необходимая часть.
• Внутреннюю поверхность дымооборотного канала не нужно штукатурить, поскольку это только ухудшит теплопередачу к стенкам печи.
• По ходу кладки, с которым можно ознакомиться на видео, следует устанавливать печные приборы. Для них проем должен быть несколько больше по размеру потому, что коэффициенты линейного расширения кирпича и металла не совпадают.
• При установке печи своими руками топочная дверца закрепляется благодаря стальной проволоке, вставляющейся в специальное отверстие в дверной рамке. Концы проволоки перекручиваются и заводятся в швы. Таким же способом закладывают поддувальную дверку печи, а зазоры заполняют раствором асбеста.
• Устанавливая чугунную плиту своими руками, следует оставлять зазоры около 3-5 миллиметров, которые заполняются глиняно-асбестовым раствором.
• Колосник укладывается в вытесанные кирпичные четверти. В ходе его установки с каждой стороны нужно будет оставить по пять миллиметров, чтобы колосник свободно вынимался.

Заключение

Укладка отопительной печи является процессом, предполагающим наличие особых навыков, однако, он вполне реальный. Необходимо только придерживаться определенной технологии и выбирать качественный материал и схему печи. Только при соблюдении всех этих условий печь прослужит гораздо дольше и обеспечит отличное отопление дома без особых затрат и сложностей.

Оцените статью: Поделитесь с друзьями!

пошаговое руководство, порядовка, схемы и чертежи

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Содержание статьи:

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Фото из

Отопительная печь с фигурной отделкой

Традиционный отопительный агрегат — камин

Печь с лежанкой для обогрева и сушки

Варочная печь в частном доме

Универсальный отопительно-варочный агрегат

Русская беленая печка с заслонкой

Кирпичная печь с емкостью для горячей воды

Печка каменка в русской бане

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все , она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

• Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
• Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
• Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по .

В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Галерея изображений

Фото из

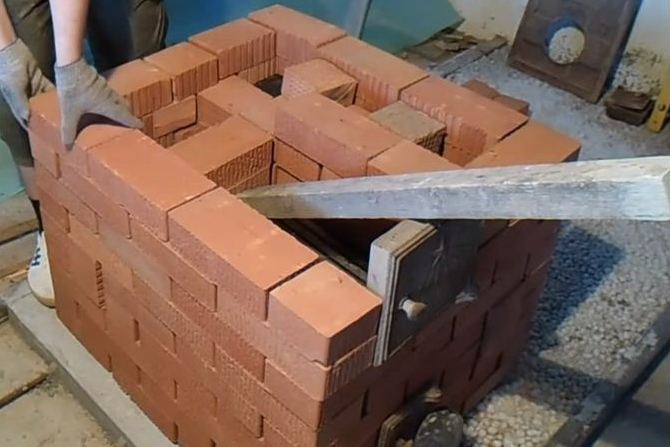

Строительство массива кирпичной печи

Топливник кирпичного отопительного агрегата

Варочная панель в конструкции дачной печки

Кладка дымовых каналов из кирпича

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

• Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
• Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
• Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

• Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
• Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
• Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка — типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Вероятные осложнения для печника

В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.

Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?

Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.

Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.

Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.

В проектировании печи и подборе подходящей модели следует учитывать следующие правила:

Галерея изображений

Фото из

Многофункциональная кирпичная печка

Различия по габаритам и теплоемкости

Расположение агрегатов возле капитальных стен

Обогрев одной печью смежных помещений

Большая кирпичная печь в середине комнаты

Большая кирпичная печь в середине комнаты

Расположение печи возле внешней стены

Расстояние между стеной и дымоходом

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Порядовая кладка в подробностях

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.

Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.

Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.

Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели

После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.

С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.

Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.

В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.

«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.

Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.

Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.

Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.

Порядовое руководство по кладке печки – отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.

На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.

По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.

В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.

В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.

Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.

На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.

Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода

В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.

После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.

С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.

В обустройстве используются традиционные металлические приборы:

Галерея изображений

Фото из

Задвижка для кирпичной трубы печки

Чугунная дверка с прижимным приспособлением

Дверка поддувала печной топки

Колосниковая решетка кирпичной печки

Дверки для прочистки дымовых каналов

Чугунная плита для варочной печи

Духовой шкаф для варочных агрегатов

Водогрейная коробка для наружного размещения

Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.

Выводы и полезное видео по теме

Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.

разновидности печей, этапы работы, уроки и видео

В недалеком прошлом стационарная печь на твердом топливе служила в качестве основного источника отопления в помещении. В связи с этим профессия печника считалась популярной и достойной уважения. В наше время для обогрева домов и квартир можно использовать самые различные средства, но, всё же, популярность подобных кирпичных сооружений остаётся неизменимой.

Уроки кладки печи своими руками

По мнению экспертов, кладка печи своими руками – процесс хоть и длительный, но достаточно простой и понятный. Справиться с этим делом сможет любой мужчина, но, конечно, для этого необходимо подготовить специальные чертежи и ознакомиться с самой технологией кладки.

Отличным помощником для начинающего каменщика являются различные видео и другие вспомогательные уроки. Подобный материал с пошаговой инструкцией быстро и доступно разъясняет все особенности кладки и монтажа, в результате даже неопытный монтажник сможет качественно и, главное, недорого сделать работу.

Основные разновидности печей

Перед тем как начать кладку подобного сооружения, стоит разобраться с основными разновидностями печей. В наше время используют следующие типы:

• отопительные. Служат только для обогревательных целей. Отличаются упрощённой конструкцией и простотой кладки, которая, по сравнению со всеми остальными вариантами, считается самым простым и быстрым процессом.
• отопительно-варочные. Являются самым востребованным и популярным решением. Могут применяться как и для обогрева помещений, так и для приготовления пищи на естественном огне.

Кладка печи, видео

В современном мире применяются и усовершенствованные типы данных сооружений, которые могут поставляться со встроенной кухонной плитой или полноценным духовым шкафом.

К отдельной категории можно отнести печи-камины, которые являются прекрасным решением для загородных домов и особняков. Помимо своего основного предназначения по обогреву помещения, камины отлично дополняют интерьер и дарят тепло и уют в доме.

Схема кладки печей своими руками может отличаться не только по предназначению будущего сооружения, но и по форме и дизайну будущей печи. В частных домах применяются прямоугольные или квадратные печи, но многие дизайнеры интерьеров создают сложные усовершенствованные модели круглой или овальной формой. Всё же, перед выбором формы будущей печи стоит тщательно учесть все особенности интерьера и удостовериться в наличии необходимого пространства для этого сооружения.

Несмотря на то что кладку печи можно совершить и собственными усилиями за счёт огромного разнообразия пошаговых инструкций и видео кладки печей своими руками, всё же нельзя забывать о правилах и нормах пожарной безопасности.

Перед началом монтажа печи стоит внимательно отнестись к выбору места её размещения. Например, если печь будет установлена в центральной части помещения, она сможет отлично прогреваться со всех сторон, соответственно отдаваемого тепла будет больше.

Если печка устанавливается возле стенки, у пола постоянно будет «прогуливаться» холодный воздух. Поэтому эксперты рекомендуют обращать внимание именно на центральное размещение печи.

Заранее определите место установки топочной дверцы. Стоит помнить, что чем удобнее размещается топочная дверца, тем удобнее и быстрее можно будет загружать в неё твердое топливо и не разносить при этом мусор по всему помещению.

Собранная из кирпича печка зачастую может иметь внушительный вес. Чтобы предотвратить деформацию сооружения и пола дома стоит заранее подготовить надёжную бетонную основу – фундамент.

Особенности конструкции

Часто используемые кирпичи обладают достаточно простой и на первый взгляд, недорогой конструкцией. Но даже при этой простоте совсем несложно добиться отличной производительности и долговечности.

Основными элементами кирпичных печей являются дымоход и топливник. В случае с варочными плитами могут применяться и дополнительные духовки, плиты или же соответствующая ёмкость для нагрева воды.

Главной частью сооружения является топливник. Он предназначается для загрузки дров или прочего твёрдого топлива, которое будет использоваться для обогрева. Размеры топливника бывают разными. Перед тем как определиться с габаритами стоит учесть некоторые факторы, среди которых:

• вид используемого топлива. Если речь идёт об дровах, то лучше всего применять топливники с высотой 50-100 см;
• желаемые показатели производительности;
• нужный объём.

При кладке топливника печи стоит использовать только надёжный, огнеупорный материал.

Дымоход – ещё один крайне важный элемент подобных сооружений, который служит для отведения отходов переработанного топлива и образованных во время работы печи токсических веществ.

При проектировании будущего дымохода стоит приложить максимальные усилия, чтобы сделать этот элемент ровным, с минимальным количеством изгибов и поворотов. Идеальный дымоход имеет ровную вертикальную форму. При наличии изгибов и поворотов эффективность тяги ухудшается, соответственно эффективность обогрева помещения снижается.

Ещё одним неотъемлемым элементом любой конструкции является камера зольника. Данный отсек предназначается для сбора золы. Ещё с помощью камеры зольника осуществляется подача воздуха внутрь агрегата к топливу. Камера зольника размещается под решеткой колосника и имеет собственную дверцу. Классический зольник имеет высоту в три кирпича.

Основные важные этапы кладки своими руками

С момента заливки основы – фундамента, должно пройти не меньше 3-4 недель. По истечению данного времени основание затвердеет и обретет желаемую прочность, за счёт чего оно сможет выдерживать вес будущей конструкции.

Кладка печи – достаточно простой, но в то время ответственный и требовательный процесс, к которому нужно относиться с особым вниманием и осторожностью. Каждый неправильный шаг может привести к дальнейшим неисправностям всей конструкции.

Оцените статью: Поделитесь с друзьями!

Кладка печей своими руками из кирпича: фото, схемы

Кирпичная кладка своими руками для отопления дома и дачи

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

• Глину на сутки замачивают в холодной воде.
• Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
• Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

• раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
• В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
• При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
• Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Стекловолоконный термостойкий шнур для уплотнения

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры — не менее 4 м. Высота части, выступающей над кровлей — не менее полуметра. Если печь дымит при первых запусках — трубу можно нарастить на 25-50 см.

Печи своими руками: чертежи размещения дымохода

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня — выбирайте один из доступных вариантов ее облагораживания:

• обкладывание декоративным фасадным кирпичом или печными изразцами;
• наружный металлический экран;
• декоративная расшивка или окраска швов теплостойкой краской.

Отделка печи из кирпича своими руками

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Итог

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

Как самому сложить печь из кирпича

Печное отопление частного дома в последние 5−10 лет — на пике популярности. Это объяснимо, ведь печка — это колоритный элемент интерьера, прекрасный отопительный прибор, показатель вкуса и мастерства хозяев, их достатка. Для возведения печи лучше найти профессионального печника. Но сегодня эта почти утерянная профессия только возрождается, и настоящего профи найти не просто. Чтобы сложить печь по всем правилам, придется приложить немало усилий, овладеть специальными знаниями и умениями, приготовиться выложить немалую сумму на строительные материалы.

Виды печей для дома

Русская печь из кирпича

Самая многофункциональна печная конструкция. Имеет отделение для отдыха — лежанку. Под лежанкой находится варочная камера, называемая горнилом или топкой. Под топкой расположено поддувало, обеспечивающее непрерывность процесса горения дров, либо угля. Также есть ниша для хранения кухонной утвари и сохранения пищи в горячем виде.

Стандартные размеры русской печи достигают двух метров в высоту, два с половиною метра в длину и полтора метра в ширину. Благодаря столь внушительным размерам печь обогревает помещение площадью более 40 кв. м. Недостаток в том, что для работы русской печи требуется много топлива.

Печка-шведка

Она более компактна, чем русская печь: высота «шведки» около двух метров, ширина и длина не превышают метра. У такой печи два назначения — обогрев помещения и приготовление пищи. Над топкой шведской печи располагается двухконфорочная чугунная плита, сбоку — духовой шкаф. Нюанс при строительстве шведской печи — на кухне монтируется плита, вся же остальная часть выходит в другую комнату.

Серьезный минус шведской печи — высокая опасность возгорания. Чтобы не допустить пожаров, шведские печки оборудуют заслонками.

Голландская печь

Удивительно, но, несмотря на название, печка придумана русскими печниками. Назначение «голландки» — отопление помещения. Характерная особенность — компактность и высокая теплоотдача. Для голландской печи достаточно 10 часов, чтобы полностью прогреть помещение. В межсезонье печь держит тепло сутки. Конструктивная особенность такой печи в трубе с извилистым дымоходом, обеспечивающим высокую теплоотдачу. Также печь снабжается вместительным топливником.

Голландская печь строится исключительно из печного кирпича, быстро накапливающего тепло, а затем постепенно его отдающего. Печной кирпич — удовольствие дорогое. Поэтому при строительстве печи-голландки придется хорошо потратиться.

Также существуют садовые печи, банные дровяные печи, варочные, отопительно-варочные комбинированные, камины.

Теперь, имея представление о разновидностях кирпичных печей, зная характеристики собственного помещения и необходимый функционал, можно определиться с выбором печи. Надо сказать, что для кладки всех печей существуют общие требования, принципы, которые и рассмотрим ниже.

План строительства печи

Прежде всех дизайнерских изысков предполагаемая конструкция должна отвечать требованиям пожарной и конструктивной безопасности. Так что стоит уделить особое внимание подготовительному этапу.

• Разрабатываем подробный проект-схему печи;
• Определяемся с местом установки печи;
• Выбираем материалы для строительства;
• Подбираем инструмент;
• Определяемся с необходимостью помощников;
• Просчитываем бюджет строительства;

Особое внимание уделяется проект-схеме. Именно от грамотной инженерной разработки зависит конечный успех всего предприятия. В настоящее время можно приобрести готовый проект кладки печи. Разработаны даже целые видеокурсы для начинающих печных дел мастеров. Выбирая проект, стоит уточнить точность и конкретность приведенных данных, особенно цифр, расписаны ли пошагово все моменты строительства. В проекте должны присутствовать подробные комментарии. Серьезный проект обязательно снабжается качественным фотоматериалом основных этапов кладки. Словом, в хорошем проекте все объясняется буквально «на пальцах».

При выборе места установки многое зависит от площади помещения и вида печи. Здесь тонкостей и подводных камней так много, что мастера рекомендуют начинающим печникам создавать уменьшенные макеты своих творений. Такая «тренировка» позволит понятие о предстоящей кладке и на подготовительном этапе исключить просчеты и ошибки.

Если объем работ значителен, собственного опыта недостаточно, то придется прибегнуть к помощи. На заключительном этапе просчитаем все затраты.

Запасаемся инструментом

При кладке печи понадобится измерительные, строительные и вспомогательные инструменты.

Инструменты строительные:

• Болгарки для обрезки кирпичей;
• Совковая лопата;
• Металлическое сито для просеивания песка, раствора. Ячейка сита — не более 2 миллиметров;
• Расшивка для уплотнения раствора;
• Комбинированная кельма для укладки раствора;
• Перфоратор с насадкой-миксером;
• Молоток-кирка для рубки кирпича;

Инструменты измерительные:

• Рулетка длиной не менее 5 м для проведения измерений и нанесения разметки;
• Отвес для контроля вертикальности углов;
• Печная линейка — деревянная рейка длиной чуть больше метра с ровными гранями. Правило, как называют линейку, служит для проверки ровности кладки. Между правилом и стеной печи не должно быть щелей
• шаблон проемов;
• строительный уровень для проверки горизонта кладки;
• гибкий уровень;

Вспомогательные «орудия труда» — это ведра, бадьи, швабры с тряпками и т. д.

Закупаем строительный материал

Какую бы печь мы не строили, материалы понадобятся одни и те же: кирпич, песок, глина.Особое внимание — выбору кирпича. Существует четыре разновидности печного кирпича:

• Кирпич ручной формовки;
• Силикатный;
• Огнеупорный;
• Керамический;

Облицовка печи производится керамическим кирпичом. Лучше остановиться на более дорогом кирпиче М-250 или М-500, который однороднее более дешевых собратьев. Кроме того такой кирпич способен выдержать многократные циклы нагревания-охлаждения. Еще одно достоинство дорогого кирпича — прекрасные формовочные качества при декоративной отделке.

Песок. Должен быть чист, как слеза: без сора, примесей. Для этого его придется просеять через строительное сито.

Глина. Различают нормальную, тощую и жирную. От разновидности глины зависит технология и пропорции приготовления раствора. Специалисты отдают предпочтение нормальной глине могут колебаться от 0,5:1 до 3:1. Лучше всего использовать глину нормальной жирности;

Приобретая стройматериал, важно помнить, что «скупой платит дважды», поэтому об экономии на время забудем. Иначе печь долго не прослужит.

Основа печи — фундамент

Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.

В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.

Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)

В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.

Приступаем к кладке печи

Приготовив раствор, можно класть первый ряд кирпичей. Здесь в ход идут шпатель и мастерок. Но в старину хорошие печники клали раствор голыми руками. Раствор выкладывался рукой на поверхность и распределялся по ней тонким слоем.

Большое заблуждение начинающих мастеров состоит в том, что раствора на печь они не жалеют. На деле чем тоньше слой раствора, тем лучше «схватятся» кирпичи, тем прочнее, долговечнее и «жарче» будет печь.

Кирпич держим одной рукой на весу. Легкими ударами делаем наметки будущего скола. Каждую грань намечаем поочередно. Держа кирпич навесу, производим резкое и точное разрубание на части, придерживаясь намеченных линий. Первый слой печки должен быть выложен филигранно. Сначала укладывается наружный ряд кирпичей, затем закладывается середина, швы тщательно заполняются раствором без пустот.

Начальные ряды кладутся только из целого кирпича. Обязательно соблюдается правило «перевязки» швов: вертикальные швы не должны совпадать.Но после первых рядов кладки обязательно понадобиться кирпич разрубать.

Правило укладки колотого кирпича— рубленая сторона направляется внутрь массива кладки. В первую очередь на этот момент обращаем внимание при сооружении топливника и дымовых каналов. Иначе сколы станут местом скопления сажи, что вызовет засорение дымохода.

Видеоинструкция по кладке печи Шведка

Особенности выкладки сводов и арок

Кирпич выкладывается методом постепенного напуска толщиной не менее двух рядов. Толщина такого перекрытия всегда должна быть не менее 2-х рядов. Отверстие топки перекрывается «замковой» выкладкой, либо кладкой «перемычкой». Тогда кирпичи ставятся на металлический уголок вертикально в виде перемычки. Металлический уголок можно заменить каркасом из дерева, разбираемого после высыхания кладки.

Для трубы используем силикатный кирпич. Его свойства позволяют выдерживать температурные перепады, осадки. Он устойчивее к кислотной среде, которая образуется при взаимодействии водяных паров и дыма. При этом важно, чтобы в дымоходе не было сколов и неровностей. Для выравнивания «нутра» дымохода используют жидкое стекло.

Вот печь и готова. Через две — три недели можно провести контрольную топку. Печи и камины становятся все более популярными. Говорят, что лицезрение горящего в печи огня, звук потрескивающих дров, мерцание углей — не просто способствуют снятию стресса, но и способны ввести человека в состояние легкого транса. Главное, чтобы печь была возведена правильно, на десятки лет.

Оцените статью: Поделитесь с друзьями!

Кладка печи своими руками просто и практично

Если задумывается постройка загородного дома, максимально благоустроенного для комфортного проживания в нем, то без небольшой печи в нем обычно не обходится, особенно в том случае, если планируется использовать его большую часть года. Отсутствие же опыта в печных работах не должно останавливать хозяев, желающих вложить печь самостоятельно. Просто необходимо выбрать подходящий, не особо сложный вариант, конструкция которого проста и понятна.

Кладка печи своими руками просто и практично

Кроме того, для большого отопительного сооружения, имеющего замысловатую конфигурацию внутренних каналов, как правило, в дачном домике попросту не хватает места. Рассмотрим  виды печей и несложные в исполнении варианты, которые подойдут и для небольшого дома, и для начинающего печника – одним словом, кладка печи своими руками просто и практично.

Чтобы проще было определиться с подходящей моделью, необходимо выделить несколько условий, которые важны для правильного выбора. Ну а затем-  рассмотреть несколько вариантов, остановившись на оптимальном для конкретной площади и конфигурации помещений дома.

Общие требования к кирпичным печам

Содержание статьи

Критерии выбора модели печи

Условия, которым должна соответствовать выбранная конструкция, напрямую будут влиять на качество обогрева дома, поэтому не стоит пренебрегать информацией, на которую, наоборот, стоит обратить пристальное внимание. К таким факторам относятся:

• Размеры печной конструкции должны соответствовать площади, на которую ее устанавливают, так как теплоотдача во многом зависит именно от этого параметра.
• Кроме этого, необходимо выбрать и правильную форму печного сооружения. Боковые стены печи, прогреваясь, дают большее количество тепла, в то время, как показатель передней и задней стенок ниже в 3÷4 раза. Поэтому, если нужно обогреть сразу две комнаты, стоит выбирать узкую и длинную печь, которую можно встроить в стену между помещениями.

Такая печь и для приготовления пище будет в самый раз, и способна обогреть большую площадь сразу в нескольких комнатах

Для эффективности отопления достаточно часто устанавливается Т-образный вариант печи. Он может быть предназначен только для обогрева или же выполнять две функции, если выбирается модель, в которой предусмотрена варочная плита. Такая печь способна обогреть до четырех комнат, имеющих небольшую площадь.

Печь запросто может выполнить роль участка стены между комнатами

• Следующее условие, которое важно учесть — это расположение строения внутри дома, оно должно быть максимально рациональным. Чтобы печь была функциональной, работала как прибор для обогрева и приготовления пищи, ее нужно установить так, чтобы варочная плита выходила в сторону кухни, а одна или обе боковые стенки смотрели в жилые комнаты.
• Выбирая печь, очень важно учитывать ее теплоотдачу – этот параметр должен соответствовать не только площади комнат, но и их расположению и количеству внешних стен. Определиться с выбором печи по площади ее поверхностей, в зависимости от особенностей комнаты, поможет данная таблица:

Площадь помещения, м²	Не угловое помещение, внутри дома	Помещение с одним внешним углом	Помещение с двумя внешними углами	Прихожая
	Поверхность печи, выходящая в помещение, м²
8	1.25	1.95	2.1	3.4
10	1.5	2.4	2.6	4.5
15	2.3	3.4	3.9	6
20	3.2	4.2	4.6	—
25	4. 6	6.9	7.8	—

• Не нужно перестраховываться и выбирать для маленького дома массивную печь, так как чтобы ее прогреть, потребуется много времени и достаточно большое количество топлива, при всем том что значительная часть выработанного тепла попросту будет «выброшено в трубу». Кроме этого, небольшие конструкции иногда работают даже эффективнее, чем сооружения, занимающие половину комнаты, так как теплоотдача во многом зависит от внутренней конструкции печи, а не только от ее массивности.
• Любая, даже самая теплоемкая печь, будет неэффективна, если дом не утеплен, так как все вырабатываемое ей тепло уйдет через стены, окна и перекрытия. В таких потребуется очень большое количество топлива, чтобы поддерживать температуру в комнатах на приемлемом для проживания уровне.

Колпаковые печи славятся долгим удержанием тепла и высокой эффективностью

 Если же планируется экономить на топливе, получая качественный обогрев, следует хорошо утеплить здание и выбрать колпаковый вариант печи, который благодаря многочисленным каналам будет долгое время удерживать тепло, передаваемое в жилые помещения.

Учитывая эти рекомендации, можно будет подобрать модель печи, которая идеально подойдет для конкретного дома или же для отдельного помещения.

Как выбрать правильное место для печи?

Месторасположения печи в доме определяют заранее, еще перед его постройкой, при составлении проекта, так можно установить отопительное сооружение в правильной области, где тепло от ее стен будет рационально распределено по всему дому. Кроме того, обустраивать фундамент под печь до постройки дома гораздо проще и по расчетам, и по объему работ. Сразу нужно сказать, что основу под печь нужно устанавливать отдельно от фундамента дома, то есть между их стенками должно быть расстояние не менее 150 мм. Иначе при усадке (а она однозначно будет неравномерная для разных по массе и площади сооружения), один из фундаментов может начать разрушаться, а стены, установленные на нем – деформироваться.

В идеале правильно установленная печка должна обогревать несколько смежных помещений

• Если в доме планируется несколько комнат, то печь нужно устанавливать так, чтобы она располагалась на перекрестье стен, разделяющих дом на комнаты. Но, так как фундаменты строений не должны соприкасаться между собой, внутренние стены придется делать легкими, без фундаментов. Этот вариант представлен на выше показанной схеме.
• В некоторых случаях владельцы дома предпочитают устанавливать печь недалеко от входа с улицы, так как тепловое излучение от стенок создает отличную завесу от холодных потоков.
• Размещение топочного люка недалеко от входной двери избавит от лишнего мусора в жилых комнатах, так как в них не придется заносить дрова или другое топливо. Однако, устанавливая печь таким образом, необходимо расположить дверцу топки так, чтобы об нее невозможно было обжечься.
• Стены отопительного сооружения не должны примыкать к стенам дома вплотную, то есть к любой из них необходимо обеспечить свободный доступ, так как они в целях безопасности требуют периодического контроля, а внутренние каналы печи — очистки камер. Иногда печь является частью стены дома, в этом случае между ней и торцом перегородки прокладывается надежная жароизоляция.

Кирпичные стенки печи должны располагаться так, чтобы можно было проводить их регулярную ревизию

• Если печь устанавливается в уже построенном доме, то, планируя место ее расположения, необходимо предусмотреть, чтобы дымоходная труба попадала между балок чердачного перекрытия, которые должны находиться на расстоянии от нее не менее 150 мм, с созданием термоизоляционной «прокладки», заполненной жаростойким материалом. Для этого чаще всего вокруг трубы закрепляют металлический короб, который заполняют керамзитом мелкой фракции, минеральной ватой, вермикулитом или же просто песком.
• Площадка перед топкой печи должна быть застелена жаростойким материалом – это может быть металлический лист или же керамическая плитка.

Возможно, вас заинтересует информация о том, что собой представляет камин с водяным контуром отопления

Модели простых по конструкции небольших кирпичных печей

Кирпичные печи небольших размеров не теряют своей актуальности и сегодня. И это несмотря на появившиеся альтернативные варианты отопления, так как многие из таких новинок – слишком затратные, а другие – недоступные в загородных условиях. Традиционная же для русских домов печка или кирпичная печь для дачи выручит в любых ситуациях – она и дом согреет, и еду приготовит. Поэтому, если к дому не подведен газ, а электричество часто отключается или просто хочется на нем сэкономить, стоит выбирать печь, в конструкцию которой входит варочная панель. Зная о востребованности моделей печей небольших размеров, инженерами было разработано достаточно много их вариантов. Некоторые из них и будут рассмотрены далее.

Печь «Кроха»

Название модели «Кроха» само по себе говорит о размерах этой печи, и она подойдет для жилого строения с любой площадью. Причем при правильной установке конструкции, она вполне способна отопить не одну, а целых две комнаты и кухню. Для дачного домика эта компактная печка будет идеальным вариантом, так как способна создать в нем уют весной и осенью, а также в сырую или холодную погоду летом.

Печь «Кроха» — отличное решение для небольшого загородного дома

Эту печку называют «простушкой», потому что она несложна по конструкции, и при серьезном подходе вполне может быть выстроена даже начинающим мастером. Печь имеет совсем небольшие размеры, всего 640×770 мм в основании, поэтому подойдет даже для небольшой комнаты, где для нее решено будет выделить уголок.

Конструктор печи А. Сушков удачно объединил в ней компактность, элегантность и функциональность, поэтому «Кроха» отлично впишется не только в комнату дачи, но и украсит своим уютным видом интерьер частного дома. Эта печь рассчитана на обогрев одного или двух помещений площадью в 18÷20 м², и имеет следующие характеристики:

Конструктор хорошо продумал рациональность печи, поэтому для своего небольшого размера она дает отличную теплоотдачу. В процессе топки этой модели, прогревается ее нижний отдел, а «колпак», находящийся в верхней части, хорошо сохраняет выделенное тепло и замедляет его уход в дымоход. Печь оснащена «летним» ходом, который позволяет нагревать только варочную плиту, не нагревая всю конструкцию, что особенно важно в теплый сезон. «Кроха» имеет три варианта конструкции, отличающиеся между собой расположение варочной плиты относительно топки, но чаще всего используется улучшенную и самый удобную разновидность, в которой плита и топка расположены с одной стороны. Такое расположение удобно тем, что печь можно установить таким образом, что топка и плита будут находиться на кухне, а две другие стены, если встроить их в перегородку, обогреют две комнаты, находящиеся через стену от кухонного помещения.

Улучшенный вариант печи «Кроха»

Для того чтобы печь прослужила как можно дольше и была безопасной, ее топливная камера выкладывается огнестойким шамотным кирпичом. Такие стенки выдерживают не только дровяной жар, но и тот такого топлива, как уголь, брикеты и торф.

До уровня плиты печь имеет ровные стены, а выше топочной дверцы, под варочной плитой, по всему периметру строения, выкладывается выступающий вперед на 30÷35 мм, ряд, который разделяет конструкцию на два отдела: верхний, воздушно-газовый и нижний – топливный. В верхней части печи располагаются каналы для циркуляции нагретого воздуха. Они способствуют максимально длительному удержанию тепла в печи, не давая ему сразу уходить в трубу.

Конструкция печи «Кроха» в разрезе.

По идее разработчика, эта печь должна быть снабжена топочной дверцей с огнеупорным стеклом, через которое прекрасно видны языки пламени. Поэтому при желании «Кроха» может быть использована в качестве небольшого камина. Такая дверца вполне может быть заменена обычным чугунным вариантом.

Так как печь имеет небольшой размер по периметру, для нее потребуется и меньше расходных материалов.

Компактная модель печи – «Малышка»

Эта модель – еще один вариант, подходящий для установки на даче или же в частном доме в целях экономии более дорогих энергоносителей. Инженерная разработка этой печи принадлежит Валерию Атамас. Сам автор справился с кладкой конструкции всего за один день и решил поделиться с читателями интернета своей удачной идеей. Несмотря на небольшой размер, «Малышка» способна обогреть помещение в 15÷18 м². Кроме этого, она оснащена варочной панелью, позволяющей при необходимости согреть воду или приготовить еду.

Так выглядит несложная в исполнении, но очень эффективная печь «Малышка»

Главным достоинствам модели является ее небольшой размер, составляющий 505×760 мм в основании. Ну а небольшой вес, всего 360÷365 кг, позволяет проводить установку конструкции на крепкий жароизолированный деревянный пол. Маленькая печь имеет относительно тонкие стенки, поэтому, нагреваясь, быстро начинает отдавать тепло в комнату, в которой за короткий период создается комфортная температура.

При кладке этой модели печи важно учесть один момент – в первом нижнем ряду задней стенки средний кирпич нужно оставить свободным, то есть уложить его без раствора. Это необходимо сделать для того, чтобы после завершения кладки, кирпич можно было вытащить и очистить донную часть печи от упавшего раствора. Кроме этого, образовавшееся отверстие поможет быстрее просушить готовую конструкцию. Затем, кирпич можно установить на место уже на раствор.

Если печь планируется устанавливать на деревянный или бетонный пол, то перед кладкой на него настилается жаростойкая прослойка. Обычно для этого используется асбестовый лист толщиной в 5 мм, который сверху закрывается металлическим листом или же рубероидом и дополнительным сплошным слоем кирпичной кладки. Кроме этого, необходимо помнить, что перед печью должен быть обязательно постелен и закреплен металлический лист или же керамическая напольная плитка.

Первую протопку готовой печи нужно проводить легким топливом – это может быть бумага или же солома. После того как печь будет протоплена, ее дверцы и задвижка открываются для проветривания и окончательного просушивания, которое должно осуществляться не менее 7÷9 дней.

После высыхания печь рекомендовано побелить. Возникает вопрос: чем побелить печь чтобы не пачкалась. На слое побелки дым сразу же проявится, в том случае, если между раствором и кирпичом остались не видимые глазу небольшие зазоры. Дым оставит на побелке черные или серые полосы, которые будут тянуться от бракованного шва вверх. При появлении таких следов, шов, от которого они исходят, необходимо обязательно полностью очистить от застывшего раствора и заполнить новым, но уже более тщательно и аккуратно.

Возможно, вас заинтересует информация о том, как сделать печь своими руками с пошаговой инструкцией

Если планируется произвести декоративную отделку наружных стенок «Малышки», то приступать к этому можно только после двух-трех месяцев эксплуатации печи.

Продольный и поперечный разрез печи «Малышка»

Дымоход этой модели имеет такую конструкцию, что вывести его на улицу можно тремя способами:

• Подняв кирпичную кладку дымохода до потолка, вывести его через чердак и крышу дома;
• Вмуровав в него стальную трубу и соединив ее с коренным дымоходом;
• Вмурованную трубу можно вывести через стену, предварительно обезопасив отверстие ее прохода жаростойким материалом.

Несложная схема строения печи «Малышка»

Данная схема поможет разобраться в конструкции этой модели кирпичной печи, так как на ней хорошо просматриваются количество рядов и конфигурация дымоотводных каналов.

Основные характеристики печки «Малышка»  следующие:

Для возведения печки «Малышки» потребуются следующие материалы и готовые элементы (если не учитывать дымоходную трубу):

Наименование материалов и комплектующих	Размер в мм	Количество, шт.
Шамотный кирпич ША-8 для топки		37
Красный кирпич		62
Чугунная поддувальная дверца	140×140	1
Чугунная топочная дверца	210×250	1
Одноконфорочная чугунная плита	410×340	1
Колосниковая чугунная решетка	350×200	1
Дымоходная задвижка	130×250	1
Металлический лист для настила под печь и перед топкой	550×800	1

Цены на шамотный кирпич

шамотный кирпич

Модернизированная «Малышка» в банном исполнении

Нужно, отметить, что эта модель легко усовершенствуется, несмотря на ее компактность. К ее конструкции некоторые мастера умудряются добавить духовой шкаф и бак для нагрева воды. В такой комплектации «Малышку» вполне можно использовать в качестве банной печи.

Возможно, вас заинтересует информация о том, что собой представляют мини дровяные печи для дачи

Отопительная печка с небольшой площадью основания

Эта модель мини-печи имеет только одну, отопительную функцию. Ее можно использовать для установки на даче в том случае, если, кроме нее, предусмотрена электрическая или газовая плита для приготовления пищи, и нет нужды в варочной панели. Иначе ее установка будет нерациональна.

Узкая высокая отопительная печь способна обогреть две соседние комнаты

Подойдет она и для частного дома, в котором нужно отопить две соседние комнаты, встроив печь в стену между ними.

Основное достоинство подобной модели – небольшой размер в основании наряду с высокой теплоотдачей

Преимуществом этой модели можно смело назвать ее компактность и высокую теплоотдачу. Боковые стенки печи имеют достаточно большую площадь, поэтому, нагреваясь, они станут своеобразной «батареей» размером в полстены, которая быстро и качественно передаст тепло в помещения. Общая теплоотдача от этой модели около 2000 Вт, причем, на переднюю и заднюю стенку из них приходится 210 Вт, а на боковые — по 895 Вт.

Отопительная печь имеет более сложное внутреннее строение, состоящее из нескольких каналов, которые и обеспечивают отличную теплоотдачу от стен. Так как печь имеет приличную высоту, то и материала для нее потребуется больше.

Разрез отопительной печи

Характеристики этой модели мини-печи состоят из следующих параметров:

В данном случае конструкцию печи, так же, как и строение «Крохи», можно разделить на два отдела: верхний – газоотводящий, и нижний – топочный. Верхняя часть печи – «колпак», состоит из вертикальных каналов, соединенных между собой горизонтальными. Благодаря этой особенности, теплый воздух дольше задерживается внутри сооружения, прогревая всю площадь его боковых стенок.

Для постройки этой модели потребуются материалы, перечисленные в данной таблице:

Для простоты выполнения работ, мастера используют специальные схемы-порядовки, на которые необходимо ориентироваться, выполняя кладку каждого ряда.

Цены на дымоходные задвижки

дымоходные задвижки

Порядовка отопительной печи – с 1 по 12 ряд

Это схема-порядовка показывает кладку печи с первого по двенадцатый ряд. Возведение может вестись на обустроенном фундаменте или же на подготовленном гидроизолированном бетонном полу. Так как конструкция достаточно массивная и громоздкая по высоте, установить ее на деревянный пол не получится.

• Рубероид укладывается под кладку в два слоя, а чтобы упростить выравнивание первого ряда, на гидроизоляционном материале можно начертить мелом, используя длинную линейку, границу основания.
• Производя кладку первого ряда, нельзя забывать, что от его качества и аккуратности будет зависеть горизонтальность и вертикальность стен печи. Поэтому перед началом работ необходимо подготовить контрольные инструменты — отвес и строительный уровень. Некоторые мастера практикуют и натяжку горизонтальных шнуров для каждого из рядов.
• Как можно видеть на схеме, на втором ряду монтируется дверца поддувала, формируется дымоотводный вертикальный канал.
• На пятом ряду кладки производится монтаж колосниковой решетки, которая перекроет поддувальную камеру и обозначит дно топочной камеры. Начиная с пятого и заканчивая 15-м рядом кладка выполняется шамотным кирпичом.
• На шестом ряду, перед колосниковой решеткой, устанавливается и закрепляется проволокой топочная дверца.

Цены на рубероид

рубероид

Продолжение схемы-порядовки – с 13 по 24 ряд

• Следующая схема представляет порядовку, начиная с 13-го и заканчивая 24-м рядом. Здесь показано постепенное формирование вертикальных каналов и топочной камеры, поэтому очень важно производить кладку в соответствии со схемой. Иначе вся работа может быть испорчена, и ее придется переделывать.
• Закончив кладку пятнадцатого ряда и стенок шестнадцатого, в образовавшееся пространство выкладывают глиняно-цементную смесь, а также устанавливают дверцу камеры очистки. Далее, до 25 ряда кладка производится согласно схеме-порядовке.

Завершающая схема показывает, как должна проходить работа над рядами с 25 по 35.

• На 25-м ряду оформляется дно второй камеры очистки. Для этого сверху кирпичной кладки 24-го ряда выкладывается слой глиняно-песчаной смеси. Затем монтируется дверца камеры прочистки.
• На 28-м и 32-м рядах укладываются две дымоходные задвижки, с помощью которых можно будет регулировать тягу.
• Остальные ряды укладываются согласно схеме, а с 35-го ряда начинается кладка дымоходной трубы.

Возможно, вам будет интересна информация о том, как замешивать глиняный раствор для кладки печей пропорции

Отопительно-варочная «шведка» – подробное описание кладки печи

Общее описание и необходимые материалы

В заключительном разделе будет представлена достаточно популярная модель печи-«шведки». Она выбрана для подробного описания, так как при простоте конструкции и компактных размерах является многофункциональной и очень комфортной в эксплуатации.

Чрезвычайно удобными в эксплуатации и многофункциональными являются печи-«шведки»

Этот вариант отопительно-варочной печи имеет удачное расположение всех функциональных элементов – они размещены на одной лицевой стороне сооружения. Поэтому такую «шведку» обычно устанавливают таким образом, чтобы варочная плита, духовка, сушильные ниши и, конечно же, топочная камера выходили в сторону кухни, а ровная задняя кирпичная стенка, которая отлично прогревается во время топки – в жилую комнату.

Габариты этой конструкции составляют 1020×885×2030 мм, при мощности 2750 ккал/час, поэтому печь способна обогреть одну или две комнаты площадью до 30 кв. м.

Представленный вариант «шведки» был создан для определенных условий эксплуатации. Так, она создавалась для обогрева дачного дома, размером 4000×7000 мм, возведенного из силикатного кирпича или блоков. Тем не менее, эта модель является подходящей и для домов с другими размерами, о чем говорят параметры ее теплоотдачи.

• В качестве топлива для этой печи могут быть использованы дрова, а также другие виды твёрдого топлива.
• У этой модели проводится только внутренняя футеровка топочной камеры и областей, расположенных рядом с ней. Поэтому шамотный кирпич не будет нарушать эстетичного вида фасада печи, выполненного из качественного красного кирпича. Внешняя ее отделка не предусмотрена.
• Чтобы печь была эффективной и соответствовала характеристикам по теплоотдаче, ее стенки должны быть относительно толстыми (в полкирпича), поэтому установка кирпича на ложок не допускается.
• В этой конструкции кладка сушильной камеры обязательна.

Если решено воспользоваться этой разработкой, для начала стоит рассмотреть таблицу необходимых материалов и просчитать их стоимость для своего региона проживания.

Возможно, вас заинтересует информация о том, какой печной кирпич лучше использовать при возведении каминов и печей.

Таблица материалов, которые необходимы для постройки отопительно-варочной «шведки»:

Наименование материалов и комплектующих	Размер (мм)	Количество (шт. )
Красный полнотелый печной кирпич (без учета высоты трубы)	250×120×60	551
Шамотный огнеупорный кирпич Ш-8	250×124×65	31
Дверца для поддувала	140×250	1
Топочная дверца	210×250	1
Дверцы для камер очистки	140×140	3
Духовой шкаф	450×250×290	1
Чугунная варочная двухкомфорочная плита	410×710	1
Колосник	200×300	1
Дымоходная задвижка	130×250	1
Паровытяжная задвижка	130×130	1
Уголок стальной	45×45×5×1020	1
Полоса стальная	45×45×5×700	1
Полоса стальная	45×45×5×905	5
Полоса стальная	50×5×650	2
Полка для сушилки	190×340	1
Металлический лист перекрытия сушильных камер	800×905×0,5÷1	1
Металлический лист предтопочный	500×700×1,5÷2	1
Асбестовый лист или бечевка для прокладки между кирпичом и металлическими элементами.	Толщиной 5мм	1

 Пошаговая инструкция по кладке отопительно-варочной «шведки»

Общий вид печки, которая должна получиться при выкладке по приложенной ниже схеме-порядовке

Итак, далее будет представлена порядовка отопительно-варочной печи «шведки», характеристики которой были даны выше:

Иллюстрация	Описание порядка проведения работ
	Первый сплошной ряд, состоящий из 28 красных кирпичей, должен иметь идеально ровную поверхность и прямые углы, так как он является основой, на которую будут ориентированы все остальные вертикальные и горизонтальные плоскости и ряды.
	Второй ряд выкладывается из 28 ½ красных кирпичей, также сплошной кладкой, но ее рисунок имеет несколько другую конфигурацию. Этот момент нужно обязательно учитывать, проводя работы, потому, что швы между кладкой нижнего первого ряда не должны совпадать со швами между кирпичами верхнего второго ряда. Иными словами, кирпичи доложены быть уложены в разбежку, с перекрытием швов.
	На третьем ряду начинается формирование камеры нижнего прогрева, которая будет расположена под духовым шкафом, и поддувала. Начинают формироваться и вертикальные дымоотводные каналы. Выкладывая ряд, оставляют своеобразные окошки для установки дверок камер прочисток для вертикальных каналов, а также поддувала и камеры нижнего прогрева. После завершения работы над монтажом этого ряда, в окошки фиксируются чугунные дверцы. После этого производится работа внутри конструкции – два целых и два трехчетвертных кирпича монтируются на ложок. Причем у кирпича, устанавливаемого в правом вертикальном канале, стесывается угол, для более беспрепятственной циркуляции воздуха. Кроме этого, в первом дымоходном канале устанавливается четвертая часть огнеупорного шамотного кирпича – на рисунке она выделена желтым цветом. Для кладки этого ряда потребуется ½ шамотного кирпича и 14½ красных.
	Четвертый ряд. На этом этапе продолжают формироваться каналы и камеры, согласно схеме, причем дымоходные каналы пока остаются объединенными. Для ряда потребуется ½ шамотного кирпича и 14½ красных.
	При работе над пятым рядом перекрываются ранее установленные дверцы. Боковые стенки дна топочной камеры выкладываются шамотным кирпичом. Причем в кирпиче, который будет уложен по бокам, необходимо вырезать ступеньки для укладки колосниковой решетки. Второй и третий вертикальные каналы остаются объединенными, но разделяются с правым первым каналом. Для монтажа этого ряда нужно подготовить 8 шамотных и 16 красных кирпичей.
	Шестой ряд выкладывается по рисунку. На этом этапе второй и третий дымоотводные каналы разделяются между собой, и теперь в задней части печи должно образоваться три раздельных канала. Основа под духовой шкаф и внутренние стенки топливника выкладываются шамотным кирпичом – его устанавливают на ложок. Стенка между нишей для духового шкафа и топливной камерой возводится из четвертинок шамотного кирпича. Далее идет этап монтажа дверцы топки, также в оставленном для нее окошке между кирпичей. Раму дверцы нужно обвернуть асбестовым материалом, чтобы между ней и кирпичом оставался компенсационный зазор для расширения металла при его нагревании. Временно дверцу можно подпереть стопками свободных кирпичей до того времени, пока она не будет зафиксирована жестко следующими рядами кладки. Кроме дверцы, устанавливается духовой шкаф, предварительно также обвернутый в асбест. Для кладки этого ряда и внутреннего обустройства ниш потребуется 13 красных и 3½ шамотных кирпича.
	Для большей наглядности на этом рисунке представлен выложенный шестой ряд с установленным коробом духового шкафа.
	На седьмом ряду продолжают формироваться камеры топки и духового шкафа – внутренняя футеровка проводится огнестойким, а наружная кладка – красным кирпичом. Шамотный кирпич устанавливается на ложок, красный на постель (плашмя). Для работы потребуется 13 красных и 4 шамотных кирпичей.
	На восьмом ряду первый дымоходный канал отделяется от камеры, где установлен короб духовки, шамотным кирпичом. Остальная кладка идет по представленной схеме, и в ней используется 5 шамотных и 13 красных кирпичей.
	Девятый ряд. На данном этапе кирпичом перекрывается дверца топочной камеры. Остальные работы производятся по показанной схеме, и для них нужно подготовить 5 шамотных и 13½ красных кирпичей.
	На десятом ряду кладкой перекрывается духовой шкаф. Стенка между духовым шкафом и топкой не выкладывается. В огнеупорном кирпиче, устанавливаемом по внутреннему периметру передней части печи, вырезается ступенька 10×10 мм, предназначенная для укладки чугунной варочной плиты. Для этого ряда потребуется 4½ шамотных и 15 красных кирпичей.
	Выложив десятый ряд, на ступеньку, вырезанную в шамотном кирпиче, по всему периметру внутреннего пространства укладывают асбестовый шнур. Затем, монтируется сама варочная плита — она должна быть расположена на одном уровне с внешними стенками печи, возведенными из красного кирпича. Перед уложенной плитой, на переднюю стенку, монтируется стальной уголок (45×45×1020 мм), предназначенный для защиты кирпичного угла от повреждений и общего укрепления ряда.
	На 11-м ряду формируются стенки варочной камеры. Зазор, который образовался между варочной плитой и правой стенкой печи, закладывается кирпичом, который монтируется поперек кладки 10 ряда. Для работы нужно подготовить 16 штук красного кирпича.
	Для 12-го ряда потребуется 15 красных кирпичей – кладка проходит по представленной схеме.
	13-й и 14-й ряды выкладываются по показанной порядовой схеме. Для 13-го ряда потребуется 15½, а для 14-го — 14½ кирпичей. Здесь нужно учитывать, что швы между кирпичами нижнего ряда должны быть перекрыты целым кирпичом, а значит, 14-й ряд будет иметь рисунок отличный от 13-го.
	15-й и 16-й ряды тоже укладываются по схеме-порядовке. Для них нужно подготовить: для 15-го ряда — 16, а для 16-го — 14½ красных кирпичей.
	После завершения кладки 16-го ряда, варочную камеру нужно перекрыть тремя стальными уголками размером 45×45×905 мм. В средней части пространства над камерой рядом укладываются два уголка, вертикальными стенками друг к другу, и один уголок в конце камеры. Кроме них, полосой размером 45×45×700 мм, перекрывается передняя часть камеры. Эти элементы образуют надежную опору для перекрытия камеры кирпичом, поэтому уголки должны быть уложены на расстоянии 255 мм друг от друга.
	Кладка 17-го ряда состоит из 25½ кирпичей, которые перекрывают пространство варочной камеры. Причем в левом дальнем углу перекрытия оставляется отверстие для вытяжки паров из варочной камеры – его размер должен составлять полкирпича. Кроме перекрытия, продолжается кладка вертикальных каналов.
	18-й ряд выкладывается почти что сплошным, но вытяжной и вертикальные каналы остаются открытыми. Для работы потребуется 25 кирпичей.
	После этого, на передний край кладки устанавливается стальной уголок размером 45×45×905 мм. Этот элемент предназначен для укрепления перекрытия окна вытяжной камеры, так как оно должно выдержать два ряда верхней кладки.
	На 19-м ряду начинают формироваться малая и большая сушильные ниши, а также продолжение вентиляционного канала, предназначенного для отвода паров из варочной нижней камеры. Работа идет по схеме, и для укладки нужно подготовить 16 красных кирпичей.
	20-й ряд также состоит из 16 кирпичей и монтируется по показанной схеме.
	21-й ряд состоит из 16½ красных кирпичей. Он выкладывается по показанной схеме.
	22-й ряд выкладывается из 16 красных кирпичей.
	После выкладывания 22-го ряда, на малую сушильную камеру монтируется металлическая пластина размером 190×340 мм, которая будет выполнять роль подогреваемой полки.
	23-й ряд. На этом этапе продолжают подниматься стенки дымоотводных каналов и сушильных камер. На кирпиче, укладываемом над пароотводным каналом, делается вырез, в который будет вмонтирована задвижка, регулирующая нагрев варочной камеры. Следующим шагом на подготовленное посадочное место укладывается задвижка, имеющая размер 140×140 мм. Для этого ряда нужно подготовить 17 красных кирпичей.
	На 24-м ряду идет перекрытие вентиляционной задвижки, а также объединение первого и второго дымоходных каналов. Для работы над этим рядом потребуется 15½ кирпичей.
	На 25-м ряду производится объединение трех вертикальных каналов в один. Для этого ряда необходимо подготовить 15½ красных кирпичей.
	26-й ряд состоит из 16½ кирпичей и укладывается по демонстрируемой схеме.
	Далее, на том же 26-м ряду, сушильные камеры перекрываются стальным уголком, имеющим размер 45×45×905 мм, и двумя стальными полосами размером в 50×5×650 мм. Уголок, укладываемый на переднюю сторону сушильных камер, предназначается для повышения жесткости конструкции, а также, вместе со стальными полосами – для создания основы под перекрывающий камеры стальной лист.
	Сверху стальных полос и уголка настилается лист металла размером 800×905 мм. Он перекрывает поверхность камер и вертикальных вентиляционных каналов, кроме одного дымоходного канала, в который будет поступать дым из всех остальных каналов. Над ним и будет возводиться дымоходная труба.
	На 27-м ряду сверху металлического листа устраивается сплошная кирпичная кладка. Она должна выступать за периметр сечения печи на 25 мм. Отверстие для дымохода остается открытым. Для кладки этого ряда потребуется 32 кирпича.
	28-й ряд полностью перекрывает предыдущий и выступает за его пределы еще на 25 мм. Отверстие для дымохода остается открытым. Для выкладки этого ряда будет необходимо 37 красных кирпичей.
	Для 29-го ряда потребуется 26½ красных кирпичей. Их выкладывают с отступом внутрь на 50 мм от края предыдущего ряда, по сути приводя его к размеру периметра основания печи.
	30-й ряд кладки печи – это уже первый ряд дымоходной надсадной трубы. Ряд состоит из 5 красных кирпичей. В верхней части боковых кирпичей, укладываемых в этот ряд, вырезается ступенька 10×10 мм – она послужит посадочным местом для задвижки дымохода, размером в 250×130 мм. Далее, на глиняный раствор монтируется и сама рама задвижки.
	31-й ряд – это второй ряд дымохода. Он перекрывает края дымоходной задвижки, таким образом, фиксируя ее сверху. Ряд состоит также из 5 кирпичей. Выше уже пойдет работа по возведению дымоходной трубы.

На нижней схеме с разрезом конструкции этой печи показано направление циркуляции продуктов сгорания топлива. На ней хорошо видно, что горячие потоки газов, благодаря вертикальным каналам, охватывают всю поверхность печи, нагревая ее, а от хорошо прогретой поверхности тепло эффективно передается в отапливаемое помещение.

При работе по вкладке печи по порядовке такую схем расположения каналов также не помешает иметь постоянно под рукой

Итак, достаточно быстро и недорого сложить эффективную кирпичную печь – это вполне выполнимая задача. В настоящей публикации ничего не было сказано про кладочный раствор, но лишь потому, что это вопрос хорошо освещен в другой статье нашего портала.

На какой раствор лучше производить кладку печи?

Вопрос – серьезный, так как от качества раствора зависит не только прочность возводимой конструкции – на первом месте стоят вопросы безопасности эксплуатации печи. О том какие и когда применяются растворы для кладки печей – в специальной публикации нашего портала.

Возможно, вас заинтересует информация о том, как возводится печь Кузнецова своими руками порядовка

В завершение, в качестве «бонуса» — еще один вариант небольшой отопительно-варочной печки, хорошо подходящей для дачных условий:

Видео: компактная многофункциональная кирпичная печь для дачи или небольшого дома

Кладка русской печи своими руками

Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.

К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).

Рекомендации

Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по кладке своими руками, но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.

Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.

Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.

Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только огнеупорный кирпич. А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи (читайте о растворе из глины здесь) самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

 Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:

• Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
• Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
• Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
• Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
• В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Коммерческая печь для пиццы | Печь для пиццы на дровах

Ваш браузер не поддерживает видео в формате HTML5.

ПРЕДЛАГАЕМЫЕ ТОВАРЫ

GAS PLANCHA: мощность — универсальность — согласованность

3s»> 60 «, 5-зонная модель уже в продаже!

Благодаря термостатически контролируемым и индивидуально регулируемым зонам, Wood Stone Gas Plancha может одновременно поддерживать диапазон температур приготовления.Готовьте нежные продукты при низкой температуре в одной зоне и поджаривайте в другой.

Узнать больше

WHATCOM GAS VERTICAL ROTISSERIE

Стоппер

The PERFECT ROTISSERIE для ресторанов, продуктовых / торговых центров и столовой на территории кампуса. Уникальный дизайн вертикального гриля обеспечивает красивый театр и нулевое перекрестное загрязнение. Готовьте курицу, ребра, жаркое и овощи одновременно!

Узнать больше

Газовая рисоварка

Качественный рис с пониженными эксплуатационными расходами

Готовьте одинаковые партии риса и зерна, используя меньше энергии и меньше отходов.Если вы работаете с несколькими установками, и вам нужны большие объемы с меньшими эксплуатационными расходами, газовая рисоварка от Wood Stone — это ответ.

Узнать больше

«Производительность этих печей просто потрясающая.Производительность феноменальна, и независимо от того, насколько мы заняты (а у нас есть рестораны, которые очень загружены по всей стране), печи работают ».

Брайан Салливан — California Pizza Kitchen

«Когда пришло время покупать дровяную печь и жаровню, компания Wood Stone стала очевидным выбором. Качество и единообразие оборудования дает нашей команде преимущество в выполнении на самом высоком уровне каждую ночь, и результаты были немедленно заметны как нашей командой, так и гостями.Не говоря уже о том, как приятно работать с такими невероятными людьми, создавая такой превосходный продукт прямо здесь, на нашем заднем дворе ».

Брэди Уильямс — Канлис

«Сервис Wood Stone был отличным. Печи редко нуждаются в обслуживании, но когда это необходимо, команда приложила все усилия, чтобы решить эту проблему. У меня была недавняя проблема с нашей мобильной печью (гора Адамс), и Элвин особенно помог в ее решении.Он провел много времени по телефону с моим поставщиком пропана, чтобы все диагностировать и ремонтировать ».

Джефф Роудс — Твой пирог

«Если бы у меня на кухне было только одно кухонное оборудование, это была бы моя печь Wood Stone. Я использовал много печей, и Wood Stone, безусловно, лучший в своем классе ».

Вольфганг Пак — Рестораны Вольфганг Пак

«Я занимаюсь пиццерией более тридцати лет, поэтому кое-что знаю о том, как приготовить хорошую пиццу.Мне посчастливилось побывать в разных странах мира в качестве участника соревнований или кулинарного судьи, и я имел возможность испытать все виды духовок. Так что я могу сказать, что мое решение инвестировать в Wood Stone было осознанным выбором ».

Доменико Кролла — ORO

WOOD STONE CORPORATION

3s»> Сила выполнения

На протяжении многих лет миссия Wood Stone оставалась неизменной.Компания Wood Stone стремится к качеству, инновациям и удовлетворению запросов клиентов.

Узнайте о деревянном камне

БЮЛЛЕТЕНЬ ДЕРЕВЯННОГО КАМНЯ

Давайте оставаться на связи

Новые выпуски продуктов, предстоящие мероприятия, новые захватывающие рецепты — это лишь несколько причин, по которым мы хотели бы оставаться на связи.

Лечение духовки | Чикагская кирпичная печь

лет удовольствия начинаются с лечения

Обработка в духовке удаляет потенциальную остаточную влагу. Хотя ваша духовка может показаться сухой после завершения процесса установки, есть небольшие карманы влаги, которые необходимо вывести наружу.

Начальный огонь нужно начинать медленно. При разжигании первого огня держите пламя на низком уровне, чтобы влага могла медленно выходить из печи и окружающей кирпичной кладки.Если вы с самого начала разожжете в духовке большой огонь, это может поставить под угрозу ее долговечность и эффективность приготовления, что в конечном итоге приведет к необратимому повреждению, которое может привести к аннулированию гарантии производителя.

Этот процесс отверждения следует проводить при температуре, максимально приближенной к 212 ° F (100 ° C) (не превышайте эту температуру) в течение шести часов в течение трех дней подряд. Воздействие этой температуры на новую духовку в течение нескольких дней приведет к испарению всей влаги, что позволит духовке должным образом «застыть».”

ПРИМЕЧАНИЕ. Из-за теплового расширения в куполе или поде в процессе отверждения могут появиться небольшие трещины. Не волнуйся. Это нормально, и качество вашей духовки не будет снижено.

АЛЬТЕРНАТИВЫ ДЛЯ ТЕРПИРОВКИ ДРОВЯНОЙ ПЕЧИ

Еще один метод лечения вашей новой духовки — это развести огонь в отдельном месте. Затем возьмите раскаленные угли и поместите их в духовку. Вы будете генерировать тепло без пламени, и духовка застынет по мере необходимости.Некоторые новые владельцы считают, что этот метод намного проще для закрепления духовки и обеспечения того, чтобы температура не становилась слишком высокой.

ОТЛИВКА ГИБРИДНОЙ (ДЕРЕВЯННОЙ И ГАЗОВОЙ) ПЕЧИ

Гибридные печи CBO-750 (модели DIY Kit, Countertop и Stand) используют две горелки для процесса отверждения.

1. Установите подовую горелку (нижний переключатель) на 250 ° градусов и поработайте четыре (4) часа с открытой дверцей.
2. Через четыре часа увеличьте печь для горения очага до 400 ° градусов. Затем включите Ambient Burner (верхний переключатель) и дайте обеим горелкам поработать еще четыре (4) часа с открытой дверцей.

Через четыре часа духовка затвердеет, и вы готовы готовить при более высоких температурах. НИКОГДА не используйте гибридную духовку CBO-750 с полностью закрытой дверцей.

Кирпичная печь для пиццы Видео и планы GF TV

Постройте эту самодельную кирпичную печь для пиццы на заднем дворе из переработанных использованных глиняных кирпичей и переработанного металлического каркаса матраса. А печь для пиццы портативна! Вы можете собрать это за 20 минут, приготовить домашнюю пиццу, затем разобрать и положить на хранение.Большинство печей для пиццы на заднем дворе большие и долговечные, эта самодельная кирпичная печь великолепна, потому что ее легко снова сломать до следующей вечеринки по выпечке пиццы. Вот планы печи для пиццы, показанные на фотографиях. В нашей печи используется использованный глиняный кирпич и железо под углом 24 дюйма, которое мы вырезали из старого каркаса кровати. Духовку нужно нагреть в течение часа, чтобы она нагрелась. Кирпичная печь для пиццы должна быть установлена ​​на прочных козлах или цементных блоках. Мы использовали плиту из цементной плитки, чтобы изолировать фанерный стол от жары кирпичной печи.Стюарт, автор книги «Хлебная печь», написал нам по электронной почте, предупредив, что, по его мнению, двух слоев цементной плитки недостаточно для изоляции, чтобы фанера не загорелась. Он предлагает основу из цемента, как показано в его блоге здесь.

Очистите кирпичи, которые будут использоваться для пола духовки, где будет лежать тесто для пиццы. У нас не было термометра, но мне сказали, что пол кирпичной печи может достигать 700F. Мы также сочли полезным оставлять угли в передней части духовки, чтобы нагрев был более равномерным.Во время выпечки пиццу пришлось один раз переворачивать, чтобы она готовилась равномерно.

У меня есть несколько идей по дальнейшим модификациям, которые мы опубликуем позже. Не подпускайте детей и животных к этим источникам и источникам огня, это для взрослых.

основа печи для пиццы

строительные стены печи для пиццы

Крышка печи для пиццы с использованием уголка

Печь для пиццы Brick Backyard

Больше фотографий плана печи для пиццы

Посмотрите все наши рецепты печи для пиццы и теста для пиццы здесь

Наша печь для пиццы на заднем дворе создана по образцу печи из книги Стюарта Сильверстайна «Хлеб, земля и огонь».В книге Стюарта есть множество планов и информации о строительстве садовых печей, купите их здесь. он доступен в электронной или мягкой обложке. Прочтите блог Стюарта здесь.

8 способов построить печь для пиццы (с видео)

Если вам не терпится построить собственную печь для пиццы, то она станет отличным дополнением к вашему саду. Они могут достигать температуры, необходимой для приготовления настоящей неаполитанской пиццы, чего не может достичь ваша домашняя духовка. Не говоря уже о приготовлении еды на открытом воздухе, вечеринках с пиццей и добавленной стоимости для вашего дома, которую принесет печь для пиццы.

Вам больше не нужно покупать дорогой комплект, платить целое состояние за огнеупорные кирпичи или быть квалифицированным каменщиком. В следующих видео показаны люди, которые создавали печи уникальными способами, и я собрал их всех для вас, чтобы вы могли их вдохновить.

Если вам нужно узнать немного больше о стоимости печи, то в моей статье я привел несколько сравнений, сколько стоит печь для пиццы на дровах?

1. Постройте его над мячом для упражнений

Если вы строите не из кирпича, вы, вероятно, собираетесь использовать материал, который должен высохнуть и затвердеть, например цемент или глина.Вам нужно что-то в качестве опорной конструкции, так что вы можете создать купол без него рушится, прежде чем он может держать свой собственный вес. Вы можете сделать что-нибудь вручную из дерева и картона или выбрать какую-то умную идею и использовать мяч для упражнений.

Их можно надуть, а затем удерживать на месте, пока вы используете их в качестве ориентира для укладки слоев цемента, глины или кирпича. Затем можно дать внешнему материалу высохнуть, пока он не станет достаточно прочным, чтобы выдержать собственный вес. Затем мяч можно спустить и использовать в течение следующего дня.

Они недороги, легко доступны в Интернете и позволяют получить купол идеальной формы. Вам не нужно быть очень опытным, чтобы наложить сверху материал, поэтому подойдет новичку. На видео видно, насколько хорошо может выглядеть готовое изделие.

Плюсы:
Купить дешево
Легко построить на основе

Минусы:
Вы не можете построить большую печь, так как вы ограничены размером шара, который вы можете получить

2.

Используйте вермикулит — супер дешевый изолятор

Вермикулит — это минерал, который идеально подходит для изготовления печи для пиццы. Он может выдерживать высокие температуры, поэтому он не крошится, он легко расширяется и сжимается, поэтому не трескается. Кроме того, пористый и действует как большая изоляция, поэтому эти свойства придают его использование в качестве огнеупорного изоляции на регулярной основе.

Он также легко доступен и дешев. Он используется в садоводстве для цветников, поэтому его можно купить в садоводческом магазине или у строителя.Вы можете купить пакет объемом 4 куб. / 100 л в Интернете, и вы увидите, что это лишь часть цены кирпичной печи. Его можно купить крупно измельченного, что лучше всего, а затем смешать с огнеупорным цементом, чтобы сделать бетон, пригодный для использования в печи для пиццы.

После того, как смесь смешана, вам нужно будет нанести ее на структуру и дать ей высохнуть. Вы можете использовать мяч для упражнений, как упоминалось ранее, или построить свой собственный из картона, дерева или проволочной сетки. Он требует лечения огнем увеличивающейся силы, иначе он может треснуть из-за избытка влаги внутри.

Плюсы:
Супер дешевый
Легкий
Устойчив к высоким температурам
Изолирует очень хорошо

Минусы:
Нет

3. Постройте классическую печь с кирпичным куполом

Это самый традиционный метод постройки духовки. Кирпичи превращаются в купол путем укладки слоев кирпичей, причем каждый слой находится под большим внутренним углом.

Вам понадобится около 200-300 кирпичей. Обычные кирпичи не рассчитаны на высокую температуру печи для пиццы, поэтому требуется огнеупорных кирпичей. Они разработаны для духовок и печей и гарантируют, что они не рассыпаются со временем. Вам также понадобится огнеупорный раствор с такими же термостойкими качествами.

Кирпичи сами по себе не изолируют в значительной степени, поэтому необходим изоляционный слой. Это может быть одеяло из керамического волокна, облицованное кирпичной кладкой, или огнеупорный цемент с вермикулитом. На видео создатель завершает сборку рендером водонепроницаемого слоя.

Плюсы:
Последний срок жизни
Классическая эстетика

Минусы:
Дорого
Требуются навыки кладки

4.Построить духовку с коптильней

На этом видео показана очень хорошо построенная кирпичная печь, которая также выполняет функцию коптильни. Кто не любит копчености?

Дровяная печь работает как коптильня, поскольку она сочетает в себе два важных требования — низкий нагрев и дым. Обычный способ горячего копчения мяса — это «медленный и медленный» метод, когда готовят в течение длительного периода для получения мягких результатов.

Если ваша духовка построена с изоляцией, она будет сохранять тепло в течение длительного времени. Вы можете разжечь его до максимальной температуры, дать огню погаснуть, затем остаточное тепло, поглощенное духовкой, можно будет использовать для медленного приготовления в течение нескольких часов.Вы можете добавить дыма, добавив пропитанные древесные стружки к углям, которые были прижаты к задней части духовки. Затем вы добавляете мясо, держите его подальше от прямого огня и регулируя температуру с помощью дверцы духовки, если духовка особенно горячая на начальном этапе.

На видео ниже показано, как создатель встроил коптильню сбоку от печи для пиццы. Это должно было имитировать обычную установку коптильни, где смещенная топка горит далеко от мяса, а горячий дым распространяется по еде в большей камере — в его случае это печь для пиццы. Кирпич в стене печи открывает дыру и заменяется при приготовлении пиццы.

Я полагаю, он сделал это, чтобы лучше контролировать температуру, при которой он курил, поскольку огонь менее прямой. Поддерживать температуру приготовления, вероятно, проще, так как он может просто получить доступ к топке и добавить больше топлива, вместо того, чтобы иметь дело с непосредственным разжиганием печи для пиццы, проверкой температуры и заменой дверцы.

Плюсы:
Коптить легче, чем обычную печь для пиццы

Минусы:
Больше затрат на материалы и время

5.Постройте кирпичную печь в бочковом хранилище

Кирпичная печь, альтернативная купольной, может быть цилиндрической. Он выглядит как туннель и имеет прямоугольную форму основания, а не круглую, как его кузен-купол.

Печь-бочонок традиционно используется в качестве хлебопекарной печи, которая, вероятно, принимает форму. Круглые пиццы идут в круглые печи, а прямоугольные хлебцы лучше подходят для прямоугольных духовок. Если вы коммерческий пекарь, выпекающий много буханок, вы можете уместить больше в хранилище для бочек.

Их также легче очистить от золы, так как отверстие больше и они прямоугольные.

Купольные печи эффективно отражают тепло вниз к дну духовки со всех сторон, обеспечивая даже сильный жар и делая их идеальными для пиццы. Бочковые своды не так эффективны — если вы разожжете огонь сзади, вы не получите этого отражающего тепла спереди. Вероятно, поэтому вы считаете купольные печи предпочтительным вариантом для печей для пиццы.

Они действительно выглядят великолепно, что может стать решающим фактором при принятии решения о выборе стиля.

Плюсы:
Эстетика
Легче чистить
Больше хлеба

Минусы:
Менее эффективен (больше топлива, дольше нагревается)
Не такие хорошие результаты приготовления, как у купола

6. Постройте печь из глины

Вероятно, самый старый способ создания печи — из глины. Этого материала много во всем мире, и его дешево купить. Обычно смешивают с песком, чтобы он не трескался при обжиге. Это будет физическая работа, так как вам нужно смешать песок и глину вместе — обычно, наступая на нее.

Для постройки купола в качестве опоры основания можно использовать насыпь из песка. Как видно на видео, глиняная смесь складывается из «кирпичей» вокруг песка, пока слой глины не будет закончен. Как только глина достаточно затвердеет, чтобы выдержать собственный вес, можно прорезать дверь и удалить песок.

Сама по себе глина

не обладает такой изоляцией, поэтому необходимо добавить изоляционный слой, который может быть из натуральных материалов, таких как солома или древесная стружка. Лучше использовать вермикулит или керамическое одеяло, но не так традиционно, если придерживаться натуральных материалов.Он также не защищен от атмосферных воздействий, поэтому ему требуется покрытие, водостойкая штукатурка или внешний слой кирпича.

Плюсы:
Экологичность
Требуется мало навыков или инструментов

Минусы:
В конечном итоге сломается
Менее эффективен, чем другие сборки

7. Преобразование старой масляной бочки

Бочка с маслом или бочка с маслом — это творческий способ начать печь. Он имеет хорошую форму, чтобы отражать тепло обратно в духовку, так что все, что эта форма, подходит.

Одного металла не хватит для сохранения тепла, так что в конечном итоге вы прожигете слишком много дерева. Ему требуется больше массы и изоляции, поэтому вы можете видеть, что этот создатель выложил его огнеупорным кирпичом, который поглотит немного тепла и выдержит высокие прямые температуры пламени.

Они изолировали снаружи некоторым слоем керамического волокна, которое обладает высокой теплоизоляцией, способной выдерживать экстремальные температуры. Под также изолирован, под слоем огнеупорного кирпича, который является важным шагом для обеспечения горячей духовки пола.

Внешний слой был покрыт листом металла, чтобы закрыть все. Как видите, сборка потребовала много работы и не для слабонервных или неквалифицированных. Хотя финальная часть выглядит великолепно.

Плюсы:
Супер крутой и уникальный
Portable

Минусы:
Вы должны быть квалифицированным слесарем
Наверное, не так эффективно, как другие
Нужна бочка

8. Превратите старый пивной бочонок

Еще одна более продвинутая сборка, этот парень показывает вам, как взять другой существующий предмет и переработать его, чтобы сделать печь — на этот раз пивной бочонок, разрезанный пополам.

Он облицовывает бочонок огнеупорным бетоном для изоляции, но было бы лучше использовать в смеси немного вермикулита, чтобы сделать его еще лучше, а также сделать его легче, поскольку вермикулит пористый и легкий.

Отличается от бочки тем, что в духовку добавлена ​​внешняя горелка. Это позволяет заполнить горелку топливом, а затем это пламя и тепло поступают в основную печь. Это аналогичный механизм некоторых портативных печей для пиццы, представленных на рынке, таких как Ooni или Roccbox.Сюда можно залить любое топливо: дрова, пеллеты, древесный уголь или даже подключить к газовой горелке.

У него много впечатляющих навыков работы с металлом, и он говорит, что на строительство у него ушло много времени, но, тем не менее, это отличная сборка, и он готовит ему пиццу за 90 секунд. Вы могли видеть это как довольно портативное — возможно, пиццу подают в качестве причудливой стойки для еды.

Плюсы:
Супер крутой и уникальный
Портативный
Имеет газовую арматуру

Минусы:
Нужно быть квалифицированным слесарем
Нужен пивной бочонок

Заключение

Вы можете увидеть, что существует несколько различных способов создания духовки, начиная от традиционных типов, которые использовались веками, и заканчивая суперсовременными примерами с использованием переработанных предметов и современных инструментов. Выбор зависит от ваших навыков и имеющихся материалов. Независимо от того, начинаете ли вы поиск идеальной пиццы или на полпути, я надеюсь, что эта статья вас вдохновит.

Построение собственной печи может стать отличным маленьким проектом для вашего сада и отличным способом провести время на свежем воздухе. В Интернете есть множество ресурсов, которые могут вам помочь, и если вы хотите узнать больше о расходах, прочтите эту статью. Удачи в постройке идеальной духовки.

Проект Cob Oven — Change-Making.com

Общественная печь Westchester — это общинная печь для выпечки хлеба и пиццы на дровах, расположенная в Общественном саду у Святого Рождества . Духовка открыта для широкой публики при поддержке обученных мастеров OvenMaster. Духовка была построена вручную более чем 100 добровольцами из общины с использованием сырцового кирпича в качестве основы и здания в стиле глинобитного камня для купола.

смотрите видео сборки печи:

Общественные мероприятия

Духовка открыта для публики во вторую субботу каждого месяца. Пиццу можно приготовить в обеденное время, а хлеб — в полдень (время может измениться — проверьте сообщения на встрече хлебопекарей в Лос-Анджелесе, чтобы узнать точное время даты, на которую вы планируете присутствовать). Так как печь необходимо накрывать во время дождя, события отменяются, если прогнозируется дождь.

Кирпич из самана в Общинном саду Рождества Христова, май 2015 г.

О проекте

Фактов о духовке и саду:

Красивые изгибы печи Westchester Community Oven

Местоположение: Духовка расположена в Общественном саду у Святого Рождества, 6700 W.83-я, в районе Вестчестер Лос-Анджелеса (

)

Размер: Размер печи составляет 7 футов, что соответствует общему масштабу . Это намного больше, чем у большинства домашних печей для пиццы, которые обычно имеют размер от 4 до 5 футов.

Время: Более 100 добровольцев участвовали в общей постройке, от сноса до постройки из сырцового кирпича и глинобитного здания. Процесс сборки занял около 3 месяцев, включая время высыхания и погодные задержки.

Изготовление саманного кирпича в общественном саду на Рождество, май 2015 г.

Материалы: Мы вручную изготовили 288 сырцовых кирпичей, которые использовались в основании печи.Наполнитель внутри основания печи включает битый бетон, старые цементные садовые элементы и гравий. Глиняный купол и укрывной материал представляют собой комбинацию подаренной глины и песчаной засыпки в процентах, которые варьируются от слоя. В некоторые слои добавляли солому, но в большинстве — нет. Финишный слой включает традиционный консервант домашнего приготовления из ферментированного кактуса. Внешняя часть духовки окрашена пигментами, которые часто используются в керамике. Дверь из тополя замачивается в воде и используется для регулирования тепла; это можно увидеть на некоторых фотографиях (отсутствует на большинстве строительных фотографий).Между выпечками используется более тонкая фанерная дверца, чтобы животные не могли проникнуть внутрь!

Стоимость: Многие материалы были собраны или переданы в дар. Большинство инструментов было заимствовано. Наши самые большие расходы заключались в аренде низкорамной конструкции для вывоза асфальта и доставке песчаного грунта, потому что у нас не было подходящего материала на нашем городском участке. Мы купили огнеупорный кирпич для очага и арендовали часть тяжелого оборудования. Наш бюджет на этот общинный проект составлял около 2100 долларов.

Топливо: Духовка сжигает дрова — в идеале фруктовые дрова, такие как персик и авокадо.Огонь идет в проем, и когда духовка нагревается до температуры, огонь убирается (вычерпывается в металлический контейнер), и хлеб помещается в духовку. Хотя в основании некоторых печей есть полость для хранения дров, в этой печи нет.

Выпечка: По предварительным измерениям, этой общественной печи требуется примерно 100 фунтов дров и от 4 до 6 часов для достижения идеальной температуры выпечки хлеба (меньше для пиццы). Эта духовка достаточно велика, чтобы испечь почти дюжину буханок хлеба за раз.

Если вас интересует выпечка в промышленных масштабах, обратите внимание, что продажа товаров, запеченных в уличной печи, является незаконной, и, поскольку это церковный сайт, мы должны стремиться оставаться на правильной стороне того, что законно. . Однако: Общинная кухня в Святом Рождестве — это коммерческая кухня, которую могут арендовать пекари и повара. Пожалуйста, позвоните по телефону (310) 670-4777 для получения подробной информации.

Сад: Печь в конечном итоге разместят в лесном саду.Пицца-сад с кулинарными травами для использования во время пиццерий уже посажен. Другие особенности сада включают четыре типа сбора дождевой воды, два мини-сада карликовых фруктовых деревьев, сад с травами, множество цитрусовых деревьев, компостирование на месте, медитативный лабиринт и живых кроликов.

Продолжающаяся история

Ресурсы

Рабочие документы

Как восстановить ульевую печь колониальной эпохи

Детали проекта

Навык

5 из 5
Жесткий
только для опытных каменщиков

Шагов:

1. Начните с определения лучшей точки доступа для работы внутри ульевой печи. В случае Марка, боковой коридор предоставлял лучший доступ, но он также мог находиться сзади. Марк рекомендует не ставить верхнюю часть духовки, поскольку это может ослабить ее целостность.
2. Вырежьте отверстие для доступа в указанном месте. Поскольку большинство домов с ульевыми печами были построены до 1978 года, важно принимать все необходимые меры предосторожности при резке, в том числе использовать инструменты для сбора пыли и пылесос HEPA.
3. После того, как вся штукатурка будет срезана, пора разрезать саму печь.Обычно они покрыты слоем раствора, который нужно очень медленно и осторожно отколоть кирпичным молотком. Помните, как сильно трясется остальная часть духовки, когда вы ударяете по ней молотком.
4. Чтобы разрезать кирпичи, попробуйте ударить по стыкам раствора молотком и зубилом, снова помня о том, насколько сильно и как часто бьют улейную печь, так как это может повредить остальную ее целостность.
5. Полностью прорезав отверстие для доступа, начните удаление поврежденных кирпичей. Кирпичи вдоль дна духовки можно удалить с помощью монтировки, если ее можно вставить под кирпичи.
6. Замешать раствор для новых кирпичей. Марк предлагает замешать раствор немного более влажным, чем обычно, чтобы кирпичи не пересыхали слишком сильно.
7. Положите слой раствора и положите кирпичи на место. Из-за характера этой работы и небольшого рабочего пространства может быть полезно, если над ней будут работать два человека — один у отверстия для доступа, а один у обычного отверстия.
8. Направьте все кирпичи с помощью шпателя или указателя, что бы там ни было.
9. Удалите излишки раствора влажной губкой и кладочной щеткой.
10. Нанесите на отверстие доступа новый слой раствора.
11. Заделать отверстие в штукатурке. В большинстве случаев дома, достаточно старые, чтобы иметь ульи, также будут иметь штукатурку из конского волоса, поэтому, возможно, стоит подумать о том, чтобы нанять специального штукатура, чтобы сделать заплату.

Ресурсы:
Возраст большинства ульев в США составляет от 200 до 300 лет, что делает их довольно хрупкими. Работа над ними может быть чрезвычайно рискованной, и ею должны заниматься только профессионалы.

Чтобы разрезать духовку сбоку, Марк снял гипс с гипса ножом для гипсокартона. При повреждении старой штукатурки важно защитить ее от свинца. В этом случае Марк использовал маску P100 и защитные очки, которые можно найти в любом домашнем центре, и пылесос HEPA на 9 галлонов с автоматической очисткой, который производится Bosch Tools.

После того, как штукатурка из конского волоса была удалена, остальная часть работы была выполнена с помощью различных ручных инструментов для каменной кладки, включая молоток для кирпича и долота.Все это можно найти в домашних центрах.

Для ремонта печи Марк заложил основу из строительного раствора Типа N, производимого Quikrete. Для замены кирпичей Марк выбрал брусчатку мэрии Бостона, которую производит компания Stiles and Hart Brick Company. Обычно он выбирает кирпич с классом огнестойкости для приложения, получающего такое большое количество тепла, но, поскольку это был проект восстановления, он чувствовал, что эти кирпичи лучше всего подходят для печи и при этом обладают высокой термостойкостью.

Экспертная помощь в этом сегменте была предоставлена ​​Old Sturbridge Village.

инструментов:

Кирпичная печь на дровах / газе 1400 B

Кирпичная печь на дровах Four Grand-Mere 1400 B — одна из наших самых больших коммерческих печей с внутренним диаметром 55 дюймов, которая позволяет готовить 8-10 пицц за раз, плюс огонь. Готовится вручную -laid все природные огнеупорные кирпичи глины подкрепленные высокой плотности огнеупорного бетона армированного волокнами из нержавеющей стали.

Комбинация древесины и газа доступна за дополнительную плату в размере 2495 долларов США.

В комплект входит:

• Духовка покрытие, изготовлено из экструдированных сверхмощных 100% натуральной огнеупорных глин плитки, которые являются 13″ х 13″ х 2,25″
• Духовка купола, полностью замурованы с огнеупорного бетона армированного волокнами из нержавеющей стали
• Кирпичная входная арка
• Купольный термометр с зондом длиной 16 дюймов для измерения внутренней температуры
• Соединитель дымохода с заслонкой, позволяющий регулировать расход воздуха
• Чугунная дверь на петлях с глазком
• Изолированная дверца, позволяющая запекать, жарить, коптить и многое другое.
• Изоляция купола, 3 дюйма керамического волокна без RCF по бокам и 5 дюймов сверху купола.Самая качественная и безопасная изоляция на рынке также проста в установке.
• Изоляция для пола, 4 дюйма из силиката кальция; самая прочная, устойчивая к сжатию, высокопроизводительная и удобная изоляция на рынке.
• Опора купола портала
• Монтажная огнеупорная глина
• Полная инструкция по сборке с изображениями
• Сертификационная табличка UL, уникальная для вашей духовки

Предлагаем также другие товары и услуги:

• Металлическая подставка для духовки
• Корпус для украшения и защиты вашей духовки
• Заводская сборка (вариант под ключ)

Для получения дополнительных вопросов или запросов, пожалуйста, позвоните нам по телефону 469-484-4990 или напишите нам по адресу info @ breadstoneovens.com

& amp; amp; lt; a href = «https://breadstoneovens.
