Что такое коаксиальный дымоход и как его правильно монтировать

Содержание статьи

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе

Вернуться к содержанию ↑

Что собой представляет коаксиальный дымоход

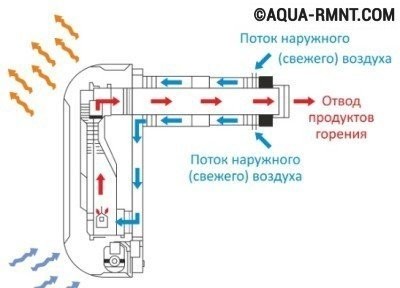

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

  1. Газовый котел.
  2. Газовый конвектор.
  3. Газовый генератор.
  4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

  1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
  2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
  3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
  4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
  5. Небольшая длина устройства, что значительно экономит пространство в доме.
  6. Большой ассортимент различных по мощности приспособлений.

Вернуться к содержанию ↑

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Монтаж коаксиального дымохода

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

  • Рядом с устройством расположено окно, на расстоянии менее 60 см;
  • Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

    1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
    2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
    3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
    4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
    5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
    6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

Варианты установки



  • Высота дымоотвода не должна превышать высоту конька кровли.
  • Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
  • Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
  • Крепление элементов производится по раструбной технологии.
  • Запрещено расположение стыков труб в месте прохода через стену.
  • Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.



Вернуться к содержанию ↑

Этапы установки коаксиального дымоотвода

В тех случаях, когда установка дымоотвода производится горизонтально, т.е. через стену, сборка элементов конструкции производится заблаговременно, а затем поднимается в горизонтальное положение с помощью элементов крепления. Поэтапно процесс установки выглядит следующим образом:

  1. Определение места вывода устройства, выполнение разметки.
  2. Сама турбинированая колонка для горячего водоснабжения или газовый котел для отопления могут быть установлены уже после монтажа основных элементов газохода.


  3. Вырезание отверстия в стене для вывода дымового канала.
  4. Необходимым условием является наличие воздушной прослойки между перекрытием и трубой.
  5. Изоляция места прохода через стену любыми негорючими материалами.
  6. Если проход осуществляется через крышу, выход необходимо тщательно герметизировать и накрыть защитным кожухом.
  7. Установка котла с коаксиальным дымоходом

  8. Коаксиальный дымоход подключается к отопительному оборудованию с помощью колена или тройника.
  9. При монтаже двухконтурного котла следует использовать также переходной узел.
  10. Стыки элементов необходимо надежно закреплять с помощью хомутов.
  11. Выходной патрубок отопительного оборудования может располагаться сбоку или сверху. Именно от расположения патрубка зависит, какие переходные элементы понадобится использовать.
  12. При расположении выходного патрубка сбоку предполагается обязательное наличие горизонтального участка трубы.
  13. Для защиты дымоотвода от обледенения в холодное время года, используют защитные теплоизолирующие конструкции.

Выводы: Коаксиальный дымоход – это современное устройство, что позволяет эксплуатировать отопительное оборудование с минимальным риском для жизни и здоровья человека. Использование конструкций данного типа повышает комфорт проживания в загородном доме.

Вернуться к содержанию ↑

Установка коаксиальной трубы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Устройство коаксиального дымохода + нормы установки и монтажа

Устройство коаксиального дымохода и нормативы на его установку

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Монтаж коаксиального дымохода: устройство сооружения

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.  Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

  • Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
  • Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
  • Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
  • Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
  • Экономия места за счет компактных размеров устройства.
  • Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

Монтаж коаксиального дымохода: установка системы

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Монтаж коаксиального дымохода: варианты обустройства системы

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

Оцените статью:

Поделитесь с друзьями!

труба и требования к установке, монтаж газового котла, максимальная длина участка

Коаксиальный дымоход обладает компактными размерами и небольшой ценой

Коаксиальный дымоход обладает компактными размерами и небольшой ценой

В деревянном доме чаще всего стали использовать автономные отопительные система, состоящие из множества элементов. Состав их может видоизменяться в зависимости от того, какой выбран теплоноситель или же, как он будет нагреваться. Стоит заметить, что независимо от материала, использующегося для топки, в котле должна присутствовать система дымоотведения или, другими словами, дымоход. Конструкция может иметь различную конфигурацию, особенности и даже технические характеристики, однако среди многих наиболее востребованной признан коаксиальный дымоход.

Преимущества коаксиальной трубы

Коаксиальная труба для газового котла – это не просто изделие, а конструкция дымохода, обладающая массой преимуществ, за счет чего она стала столь востребованной. Высокий КПД обеспечивается за счет отлично нагретого поступающего воздуха.

Характерны компактные размеры, так как не требуется монтаж 2 больших труб, а достаточно одной.

Коаксиальный дымоход имеет длительный срок службы и отличный внешний вид

К трубе не требуется монтаж дополнительной вентиляции. Экологичность крайне важна для человека, так как нередко можно встретить тяжелые и дешевые материалы, способные при нагревании выделять токсичные вещества.

Преимущества:

  1. Оптимальная стоимость изделия.
  2. Есть возможность решить проблему с образованием конденсата в дымоходе, так как его попросту не будет.
  3. Снижается расход топлива, если речь идет о бане.
  4. В дымоход поступает холодный воздух, что исключает перегревание дымохода при функционировании котла.

Такое устройство, как вертикальный отвод дыма коаксиального вида, применяется для системы отопления, в которой установлен газовый котел, с закрытой камерой сгорания. Прибор для непосредственного отопления может быть в виде газового котла, конвектора или радиатора. Установка двухконтурного коаксиального дымохода должна проводиться максимально правильно, чтобы не был нарушен принцип работы. Каждый контур отвечает за свою определенную поставленную задачу. Первый требуется для вывода продуктов сгорания из полости топки в котле. Второй предназначается для притока воздуха в полость топки, что обеспечивает эффективное горение.

В нашей следующей статье подробно рассмотрены критерии выбора двухконтурных котлов: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/dvukhkonturnyj-gazovyj-kotel.

Именно для того, чтобы была отличная тяга и равномерное сгорание газа, в котле с закрытой камерой сгорания стоит установить коаксиальный дымоход, длина которого по правилам не превышает 2 м. В противном случае, на трубе могут образоваться завихрения, препятствующие выходу продуктов сгорания из топки.

Дымоход коаксиального типа: требования к установке

Для того чтобы установить отопительный котел, в котором закрытая камера сгорания, следует провести монтаж независимой системы отопления, можно задействовать для индивидуального строительства, а также в многоквартирном доме или производственном помещении. Если принято решение об установке коаксиального дымохода, то потребуется соблюдать определенные правила и требования, чтобы устройство проводилось максимально правильно и без оплошностей.

Выполнить монтаж коаксиального дымохода легко, поэтому с этим справится даже человек без опыта

Требования:

  1. Максимальная длина коаксиального дымохода должна быть 2 м, однако не редко требуется удлинить расстояние, если при монтаже проводится Ferolli напольного вида. В таком случае используются соосные дымоходы, длина которых составляет 4-5 м.
  2. Труба должна быть выведена только с использованием горизонтального способа сквозь стену, около которой установлен газовый котел. Длина этого участка вывода составляет 90-100 см.
  3. Если есть надобность в установке тяги принудительного вида, то стоит выбрать вентилятор, в таком случае не понадобится устанавливать вертикальную часть системы.
  4. Вытяжка или выходное отверстие располагается на высоте 2 м от уровня земли, однако до котла должно быть не меньше 1,5 м.
  5. То место, где будет проложен вывод дымохода, должно быть рядом со стеной, на расстоянии в 50 см от окна.

Категорически не желательно устанавливать коаксиальную дымоходную трубу под оконным проемом, но если нет другого варианта, то тогда должно быть расстояние в 1 м. Чтобы устранить конденсат, требуется монтаж соосного дымохода и небольшой наклон трубы.

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

  • Выводятся продукты сгорания;
  • Конструкция дымохода очень проста;
  • Особенность заключается в установке труба в трубе.

Внешне коаксиальный котел ничем не отличается от других типов

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

О том, как выбрать подходящую трубу для монтажа дымохода, читайте в нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/dymovye-truby-dlya-kotelnykh.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен, соответствуя таким положениям, как нормы СНИП, тщательно продуманным, качественным и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что установить его не сложно, а также не потребуется ряд особых навыков или подготовки, обязательно следование инструкции чтобы не была нарушена технология монтажа. Только таким образом можно быть уверенными в том, что изделие работает исправно и категорически исключено проникновение дыма внутрь помещения.

Этапы:

  1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы должны быть установлены на подножках, а настенные на поверхности наружной стены.
  2. Выходные отверстия на дымоходе должны быть отмечены на поверхности той же стены, около которой будет проводиться установка котла, но только на высоте в 1,5 м. Диаметр места, где планируется расположение дымохода, должен быть немного больше размера самой трубы.
  3. Требуется установка специального присоединительного элемента, посредством которого будет проводиться монтаж отопительного котла и дымохода. Каждый поворот и стык трубы закрепляется специальным крепежным хомутом.

Монтаж коаксиального дымохода категорически запрещается проводить посредством клеящей ленты или герметика. Отверстие в пространстве стены должно быть проложено специальным негорючим утеплителем.

Для коаксиального дымохода нужна небольшая дыра в стене

Если в котле установлена принудительная вентиляция, то требуется установить только тот участок дымохода, который горизонтальный.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, причем на 1 дымоход допускается монтаж максимум 2 колен. Монтаж трубопровода на поверхность стены проводится при помощи кронштейнов причем так, чтобы они обязательно присутствовали на каждом стыке. В окончании коаксиального дымохода нежелательно проводить монтаж таких дополнительных элементов, как зонтик, дефлектор и другие.

О различных видах дефлекторов, их преимуществах и недостатках читайте в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/deflektor-na-dymokhod.

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

  • Легкости и быстроте монтажа;
  • Возможности использовать изделие для любого отопительного оборудования;
  • Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
  • Возможности использовать устройство для многоквартирного дома.

Не стоит слишком выдвигать дымоход за пределы стены

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Что такое коаксиальный дымоход (видео)

Коаксиальный дымоход – это отличный вариант для установки на трубы отвода продуктов сгорания на газовый котел, так как относительно других сооружений, он обладает массой положительных сторон и длительным сроком эксплуатации. Самое главное – это приобрести качественное оборудование и правильно осуществить монтаж.

Примеры коаксиального дымохода (фото)

Оцените статью:

Поделитесь с друзьями!

Особенности применения коаксиальных дымоходов для котлов



Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Блок: 1/3 | Кол-во символов: 332
Источник: https://teplo.guru/elementy/truby/ustanovka-koaksialnogo-dyimohoda.html

Разделы статьи

Коаксиальная труба

Само слово «коаксиальный» означает двойную соосную конструкцию чаще всего это кабеля высокого напряжения. В нашем случае это изделие из двух труб разного диаметра, вставленные друг в друга с равносторонними зазорами по бокам и возможностью свободного перемещения воздуха в разных направлениях.

Блок: 2/18 | Кол-во символов: 313
Источник: https://ruscos.ru/coaxial-chimney-installation-requirements-chimneys-of-a-coaxial-type-types-norms-and-rules/

Принцип работы коаксильного дымохода

принцип устройства коаксильного дымохода

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

Блок: 2/4 | Кол-во символов: 1036
Источник: http://stylekrov.ru/koaksialnyj-dymoxod-normy-ustanovki.html

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

Коаксиальные дымоходы для котловКоаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Коаксиальный дымоход

Содержание

  1. Как работает коаксиальный дымоход
  2. Классификация коаксиальных дымоходов
    2.1 Классификация по утеплению
    2.2 Классификация по числу обслуживаемого оборудования
    2.3 Классификация по типу вывода
    2.4 Классификация по расположению
  3. Материалы, из которых изготавливают коаксиальные дымоходы
  4. Выбор дымохода
  5. Требования к устройству дымохода
  6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

    • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.

Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.

  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

Коаксиальный дымоход

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Коаксиальный дымоход

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Коаксиальный дымоход

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Читайте также:

Коаксиальные дымоходы для котлов: правила установки

При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

  • продукты сгорания проходят по внутренней трубе, нагревая ее;
  • воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
  • в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
  • холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Коаксиальные дымоходы для котловКак выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

  • мощность отопительного агрегата;
  • уровень теплоизоляции в помещении;
  • средний показатель месячной температуры воздуха снаружи здания;
  • вид используемого топлива;
  • общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

Коаксиальные дымоходы для котловКоаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котловКоаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

  1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
  2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
  3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
  4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
  5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
  6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка  дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

[/wpmfc_cab_sw]

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

  • делается отверстие в стене для вывода патрубка;
  • участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
  • в подготовленный проем вводится труба;
  • с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
  • колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
  • подсоединенная система крепится к стене кронштейнами.

Коаксиальные дымоходы для котловНаружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

  1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
  2. В стене проделывается  проем для вывода дымоходной трубы наружу.
  3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
  4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
  5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Установка коаксиальных котлов: пошаговая инструкция

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

  1. Принцип работы коаксиального котла
  2. Виды коаксиальных котлов отопления
  3. Нюансы выбора
  4. Страна-производитель коаксиальных газовых котлов
  5. Требования к установке коаксиального котла
  6. Коаксиальный дымоход
  7. Установка коаксиальных котлов



Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

Принцип работы коаксиального котла

  • Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
  • Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
  • Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
  • В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.

Виды коаксиальных котлов отопления

  • Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
  • При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
  • Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления  и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
  • Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
  • Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.

Нюансы выбора

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

  • Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
  • Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

  • получить разрешение на установку в газовой службе;
  • исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
  • выбор котла по мощности, размерам, бренду, внешнему виду  и другим параметрам.

Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.

Страна-производитель коаксиальных газовых котлов

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

  • Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
  • Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
  • К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

Требования к установке коаксиального котла

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

  • наличие вентиляционной системы и газоанализатора;
  • стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
  • установка напольных моделей осуществляется на бетонное основание или металлический лист;
  • располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

Внимание: при установке котла с открытой топкой требования более жесткие!

Коаксиальный дымоход

  • Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
  • Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
  • Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

  • приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
  • особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
  • данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания  уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка коаксиальных котлов

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

  • Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.
  • Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.

Отверстие для дымохода
  • Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
  • Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.
Сборка коаксиальных труб

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!

  • Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.
  • Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
  • Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Совет: применять герметик и любые другие подручные материалы запрещается.

Сборка всей системы
  • Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
  • С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
  • К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
  • При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
  • Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.

Монтаж подземных медных трубопроводов

Медные трубы для подземных водопроводов или других подземных трубопроводов могут быть установлены с использованием различных методов установки:

  • ударная формовка
  • разработка траншей
  • направленное бурение или бурение
  • прямая тяга

Метод установки зависит от задач, создаваемых условиями на рабочем месте. Бестраншейные методы обычно используются в установленных зонах, где дороги, тротуары, подземные коммуникации, здоровые газоны и другая инфраструктура — например, засыпанные бассейны, фундаменты старых зданий и проложенные поверх троллейбусных путей — сделают создание траншей нежелательным или менее рентабельным.В тех случаях, когда ожидаются большие скопления горных пород или при новом строительстве, разработка траншей может быть наиболее экономичной. Любой из этих методов может привести к созданию надежных и долговечных систем водоснабжения, если установщик выполнит несколько простых шагов по подготовке и соединению медной трубки.

Подготовка конца трубы

Подземная медная труба может быть присоединена к водопроводу, водосчетчику, счетчику воды, ярму счетчика и т. Д. С использованием различных методов соединения, таких как компрессионные соединения, развальцованные соединения, уплотненные соединения, а также пайка или пайка — хотя и менее распространенные — где разрешено ,

Фото: Reed Manufacturing Company

Независимо от выбранного метода соединения установщики должны выполнить несколько простых, но очень важных шагов:

  1. Разверните обрезанный конец медной трубки, чтобы удалить внутренний заусенец и вернуть внутреннему диаметру внутренний диаметр. Заусенец, оставленный на внутреннем диаметре конца трубы, может создать несовершенную поверхность уплотнения, где металл-металл контактирует с развальцованным, компрессионным или уплотненным соединением.Этого можно легко избежать, используя различные инструменты для развертывания / снятия заусенцев / снятия фаски.
  2. Удалите заусенцы или снимите фаску с внешнего диаметра обрезанного конца медной трубки, чтобы заусенец, образовавшийся во время операции резки, не порезался или не повредил прокладку в компрессионном или уплотненном соединении. Это можно сделать с помощью файла O.D. инструмент для снятия фаски или другие подходящие инструменты (см. Рисунок 11.9 и Рисунок 11.10).
  3. Выпрямите и измените размер / скругление концов медной трубки. Поскольку медная труба разматывается или раскатывается — или при использовании бестраншейных методов установки, когда труба протягивается через землю — конец трубы может легко стать некруглым, овальным, согнутым или помятым.Чтобы сделать удовлетворительные, прочные, надежные и герметичные соединения, установщик должен изменить размер и округлить конец трубы, используя соответствующий инструмент для изменения размера.

Фотография предоставлена: Reed Manufacturing Company

Выпрямление и изменение размера / повторного округления конца трубы важно, поскольку он должен плотно входить в уплотняющие поверхности фитинга по всему диаметру фитинга, иначе может возникнуть утечка. В развальцованном соединении на фиг. 1 внутренняя поверхность конца трубы образует уплотнение по отношению к буртику раструбного фитинга.Прямой, круглый, развернутый и скошенный конец трубы необходим для образования герметичного соединения. В уплотненном соединении, показанном на фиг. 2, прокладка образует уплотнение вокруг внешней поверхности трубы. Здесь опять же, прямая, круглая, расширенная и скошенная труба важна для установления контакта с прокладкой по окружности трубы и внутреннего диаметра фитинга, обеспечивая герметичное соединение.

Рисунок 1

Рисунок 2

Фотографии Авторские права: Mueller Co., ООО. Используется с разрешения.

Рукав / упаковка

В большинстве случаев лучший вариант прокладки меди под землей — закопать ее в непосредственном контакте с почвой. Медь, естественно, устойчива к коррозии в большинстве почв и подземных сред. Обертывание медной трубки с целью обеспечить дополнительный уровень защиты, хотя и сделано правильно, может привести к выходу из строя из-за неправильной установки рукавов или методов наматывания. Если не присутствуют или не ожидаются агрессивные почвенные условия, установщики должны тщательно продумать необходимость или целесообразность использования оплетки или упаковки.В случаях, когда это необходимо, установщики должны рассмотреть следующие шаги, чтобы обеспечить надежную установку и долгий срок службы системы.

Оплетка

Когда требуется оплетка, очень важно, чтобы она была водонепроницаемой, чтобы предотвратить проникновение грунтовых вод. Отсутствие уплотнения втулки может привести к сбору и концентрации грунтовых вод, загрязненных тающими солями, удобрениями или другими химическими веществами, вокруг поверхности трубы, что может вызвать коррозию трубы.

Герметизация гильз может осуществляться несколькими способами:

  1. Осторожно. Закройте пространство между трубкой и втулкой силиконовым герметиком. Следует позаботиться о том, чтобы выбранные герметики не содержали аммиак или метанол, которые могут выделять газ в процессе отверждения и в редких случаях вызывать коррозию медной трубки под напряжением.
  2. Осторожно. Заполните пространство между трубкой и муфтой гидравлическим цементом. Между гидравлическим цементом и медью нет отрицательной реакции, однако это создает очень жесткое соединение между гильзой и медной трубкой, которая может быть точкой высокого напряжения при тепловом расширении или сжатии окружающего грунта.В редких случаях это может вызвать наклепывание и усталостное растрескивание медной трубки. Чтобы этого не произошло, почву в этом месте следует должным образом и тщательно утрамбовать во время установки. 3.
  3. Предпочтительно. Закройте втулку с помощью электрометрических зажимов Fernco ™ или аналогичных (см. Рис. 3 и 4) и уплотнения канала электрика (см. Рис. 5). Оба они позволяют трубке расширяться, сжиматься и перемещаться внутри рукава, сохраняя при этом водонепроницаемость.

Рисунок 3

Рисунок 4

Рисунок 5

Упаковка

Многие муниципалитеты требуют, чтобы все подземные трубопроводы были заключены в полиэтиленовую оболочку или материал для оболочки.Этот материал напоминает очень длинный пластиковый пакет и помещается поверх трубы перед установкой в ​​открытую траншею, мундштук или отверстие с направленным бурением.

Следует проявлять особую осторожность при использовании оболочечных гильз для предотвращения разрывов или иных повреждений полиэтиленовой пленки. Разрывы в материале обертки могут привести к скоплению нежелательных химикатов в обертке, между оберткой и в медной трубке, что может способствовать преждевременному выходу трубки из строя.

Описание методов установки и дополнительных соображений

Ударное молдинг

Ударная формовка — это бестраншейный метод прокладки подземных трубопроводов или трубопроводных систем.Пневматическая машина, соединенная со стальной пробивающей головкой (кротом), подает пульсирующий поток воздуха на крота, который, в свою очередь, прогоняет крота через почву. Размер моль может варьироваться в зависимости от используемого инструмента, но в большинстве случаев диаметр моль составляет от 1¾ до 2⅜ ».

Выкапывается яма на желаемую глубину и достаточного размера для размещения пневматического цилиндра и стальной головки (крота) в начале процесса формования. Еще одна яма такого же размера и глубины выкапывается в том месте, где будет выход крота.Как только крот достигнет места выхода, его можно отвести к месту старта. Трос, трос или подходящий шнур прикрепляют к кроту перед тем, как вывести его к месту старта. Это позволяет прикрепить подходящий тянущий трос к материалу трубопровода, чтобы затем его можно было «протянуть» через отверстие небольшого размера, образованное кротом.

Соображения при формовке:

При использовании процесса литья для подземных медных водопроводов следующие условия монтажа следует оценивать в каждом конкретном случае, чтобы гарантировать отсутствие непредвиденных повреждений труб.

  1. Обращайте внимание на участки, на которых на пути установки могут быть различные почвенные условия. При подозрении на сомнительные почвенные условия следует провести испытания для оценки коррозионной активности почвы.
  2. Необходимо следить за тем, чтобы на пути установки не было острых камней, подземных сооружений или других препятствий. Острые подземные предметы могут выдолбить, поцарапать или, в конечном итоге, повредить медную трубку или полиэтиленовый материал, когда трубка протягивается через отверстие.

Диаметр моля должен быть выбран как можно ближе к внешнему диаметру медной трубки. Незаполненное кольцевое пространство вокруг трубы может обеспечить сбор и концентрацию грунтовых вод, которые загрязнены солями или химическими веществами и могут вызвать коррозию.

Разработка траншей

Открытая траншея — это установка для прокладки подземных трубопроводов при выемке грунта, которая уже много лет является отраслевым стандартом. Этот метод характеризуется установкой, в которой используются любые искусственные выемки, впадины, траншеи или углубления на поверхности земли, образованные в результате удаления земли.

Рытье траншей в открытом грунте можно выполнять разными способами, хотя наиболее распространенными для водоснабжения являются траншеекопатели с обратной лопатой или цепной траншеекопатель.

Фото: Charles Machine Works

Приставка траншеекопатель BOBCAT

Рекомендации по установке в открытых траншеях:

Когда для прокладки подземных медных труб используется открытая траншея, необходимо принимать во внимание ряд факторов, чтобы обеспечить безопасность и долговечность.

  • Все открытые траншеи должны соответствовать минимальным требованиям OSHA 2226 по безопасности рытья траншей и земляных работ.
  • Медная труба должна быть установлена ​​так, чтобы она была окружена однородной засыпкой со всех сторон трубы, в том числе между дном траншеи и дном трубы. Укладка трубы на дно траншеи, где она соприкасается с ненарушенной или нетронутой почвой, может создать ячейку разности кислорода вдоль дна трубы и в редких случаях может привести к преимущественной коррозии в этой области.Предпочтительные типы обратной засыпки включают, но не ограничиваются:
    • песок мытый
    • известняковый песок или мелкая известняковая крошка
    • Камень гладкий речной
    • мелкий мелкий гравий

    От четырех до шести дюймов однородного материала обратной засыпки, равномерно распределенного по дну вырытой траншеи перед установкой медной трубы, обеспечит ровную опору трубы и улучшит отвод грунтовых вод из траншеи. После того, как труба установлена ​​и испытана, необходимо равномерно распределить по трубе и вокруг трубы дополнительные от четырех дюймов до фута однородного материала обратной засыпки, прежде чем засыпать выемку траншеи удаленным грунтом.

Направленное растачивание или бурение

Направленное бурение или бурение — это процесс, при котором ствол скважины, как их часто называют, может быть установлен на заданном, хорошо определенном боковом расстоянии от вертикальной или угловой начальной точки. Этот процесс также известен как горизонтально-направленное бурение и позволяет устанавливать стволы скважин по плавным кривым, а не по прямолинейному бурению / бурению.

Направленное бурение или бурение во многом похоже на литье, за исключением того, что направленное бурение позволяет слегка искривить ствол скважины между начальной и конечной точками ствола.Монтаж водопровода выполняется с использованием тех же процессов, которые описаны выше в разделе формования. Примеры машин направленного бурения показаны ниже.

Фотографии Авторские права: VERMEER CORPORATION. Все права защищены.

Рекомендации при наклонно-направленном бурении или растачивании:

Те же соображения по установке, которые используются для процесса формования, должны применяться до и во время установки любого трубопровода с использованием наклонно-направленного бурения или растачивания.

Прямая вытяжка (продольная резка)

В местах и ​​в окружающей среде, где на прокладку водопроводных сетей не влияют низкие температуры (замерзание) и глубина, неглубокая вибрационная прямая протяжка может быть приемлемым вариантом. Почвенные условия должны благоприятствовать вибрационной вспашке.

Машины с вибрационным плугом могут предоставить установщику возможность проложить линию обслуживания вокруг препятствий или конструкций, которые не позволят использовать открытые траншеи.Вибрационная вспашка также наносит гораздо меньший ущерб газонам по сравнению с открытой траншеей.

Вибрационный плуг вставляется в землю, и при движении машины вперед вибрация или колебания отвала режут или отделяют землю. За колеблющимся или вибрирующим лезвием подсоединяется трубка, протягивающаяся через прорезь в земле.

Приставка для вибрационного плуга BOBCAT

Рекомендации при прямом протягивании (продольной резке) трубы

Те же соображения по установке, которые используются для процесса формования, должны применяться до и во время установки любых трубопроводов с использованием операций прямого протягивания / разрезания труб.

Дополнительные сведения о траншее можно найти на следующих двух схемах.

Фотография Авторские права: Национальные лабораторные инженерные стандарты Лос-Аламоса

Фотография Авторские права: Национальные лабораторные инженерные стандарты Лос-Аламоса

,

Коаксиальная удлинительная труба для газового котла

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:
Зависит от количества заказа.
Время выполнения:
15 день (дней) после получения оплаты
Настройка:

Индивидуальный логотип
(Мин.Заказ: 1 шт.)

Индивидуальная упаковка
(Мин. Заказ: 1 шт.)

Подробнее

Настройка графики
(Мин.Заказ: 1 шт.)
Меньше

Образцы

: 2,00 $ / шт., 1 шт. (Минимальный заказ): Купить образцы

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
