Установка батарей отопления: инструкция — как правильно установить, правила установки батарей своими руками, фото и видео подсказки

Содержание:

1. Что потребуется для выполнения работ

2. Варианты разводки отопления

3. Правильная установка батарей отопления: инструкция

4. Расчет количества секций радиаторов

5. Инструменты для работы

6. Установка батарей

Можно ли выполнить монтаж отопительного оборудования самостоятельно? Этот момент интересует многих будущих владельцев частного дома. По мнению специалистов, установка батарей отопления своими руками – выполнимая задача для человека, имеющего навыки проведения строительных работ, который ознакомился с инструкцией.


Если поменять старые отопительные приборы на новые современные радиаторы, обогрев помещений будет более эффективным. Именно от качества установленных батарей зависит дальнейшее функционирования всей теплоснабжающей конструкции. Радиаторы в собственном доме можно смонтировать быстро и надежно.



Что потребуется для выполнения работ

До того, как производится самостоятельная установка отопительных батарей, необходимо:

  • подготовить набор инструментов;
  • сделать замеры и выполнить соответствующие расчеты;
  • изучить инструкцию, как правильно установить батарею отопления;
  • выделить время на выполнение работ, но главное для успешного результата — желание.

Варианты разводки отопления

Когда делается установка батарей отопления — инструкция к ним рекомендует, какая предпочтительнее схема монтажа приборов.

Чаще всего используют следующие варианты:


  1. Диагональное подключение. Обычно его задействуют для обустройства многосекционных отопительных конструкций. Отличительной особенностью диагонального монтажа является подсоединение трубопроводов: труба подачи подключается с одной стороны батареи в верхнюю футорку, а обратка — с другой стороны прибора в нижнюю футорку. При последовательном подключении жидкий теплоноситель циркулирует благодаря давлению, которое имеется в системе теплоснабжения.


    Для удаления воздуха из батареи используют краны Маевского, помещая их на радиатор. Недостаток такого варианта заключается в том, что при необходимости проведения ремонта отопительного прибора потребуется снимать его и отключать систему. Читайте также: «Краны для радиаторов отопления: какие лучше».

  2. Нижнее подключение. Данный вид разводки применяют, когда трубопроводы планируют разместить в напольном покрытии или под плинтусом. Нижнее подключение считается наиболее эстетичным при создании интерьера. Патрубки труб обратки и подачи располагают снизу радиатора и вертикально направляют в сторону пола. Как это выглядит, наглядно демонстрирует фото.
  3. Боковое одностороннее подключение. Этот способ является самым распространенным, поскольку обеспечивает максимальную теплоотдачу. Его суть заключается в подсоединении подающей трубки к верхней футорке, а обратной трубы – к нижней. Правила установки батарей отопления регламентируют, что при недостаточном прогреве секций в многосекционных приборах следует смонтировать удлинитель протока теплоносителя.
  4. Параллельное подключение. Присоединение выполняют через трубопровод, подключенный к подающему стояку. Отработанный теплоноситель покидает радиатор посредством трубопровода, который подсоединен к обратке. Наличие вентиля перед батареей и после нее позволяет снимать и ремонтировать прибор, не отключая теплоснабжение. Недостатком параллельного способа является потребность поддержания в системе высокого давления, иначе нарушается циркуляция жидкости.

Правильная установка батарей отопления: инструкция


Правила, согласно которым выполняется установка батарей отопления, являются одинаковыми для приборов из разных материалов изготовления – чугуна, алюминия, стали и биметаллических радиаторов.

Когда выполняется установка батарей отопления — инструкция требует обеспечить достаточную циркуляцию воздуха и отсюда теплообмен при четком соблюдении допустимых расстояний:

Расчет количества секций радиаторов

Прежде, чем производится установка новых батарей отопления, требуется выполнить расчет количества секций, которые нужно приобрести. Узнать данную информацию можно в торговом центре при их покупке или воспользоваться следующим правилом: если высота помещения не превышает 2,7 метра, одна секция способна обогреть 2 «квадрата» площади. Если получен дробный результат, его округляют в большую сторону.

Безусловно, при необходимости обогреть угловую комнату в старом панельном жилом доме или утепленный загородный коттедж, перед их владельцами будут стоять разные задачи. Читайте также: «Основные правила установки радиаторов отопления – пошаговое руководство».


Отсюда следует понимать, что подсчет количества секций осуществляется индивидуально с учетом множества нюансов, имеющих отношение к характеристикам помещений и отопительным элементам. Стоимость радиаторов отопления в обоих случаях будет отличаться, причем значительно.  Читайте также: «Как выполняется установка батарей отопления – варианты и последовательность монтажа».

Инструменты для работы

Для самостоятельной установки батареи потребуются такие инструменты:

  • ударная дрель;
  • набор ключей;
  • рулетка и карандаш;
  • строительный уровень;
  • шуруповерт;
  • пассатижи.

Установка батарей

Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:

  • сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
  • затем производят разметку под крепление новых приборов;

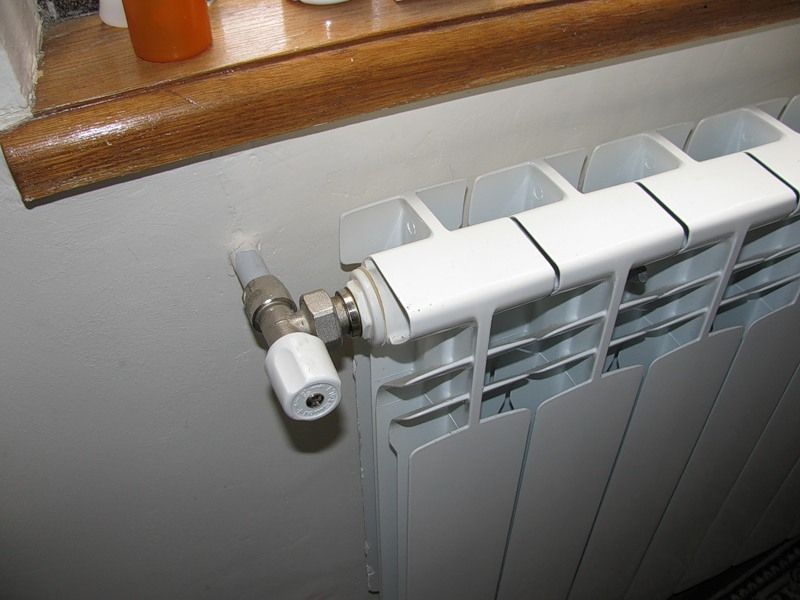

  • устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;
  • монтируют запорную арматуру и подключают трубопроводы, обращая особое внимание на надежность резьбовых соединений. Читайте также: «Как установить батарею отопления – способы и варианты установки».

Соблюдая правила установки радиаторов отопления, можно сделать этот процесс безопасным и качественным.

Инструкция по установке батарей отопления на видео:


Чугунные радиаторы

Главная из особенностей этих радиаторов отопления состоит в доступной цене. Поэтому для большинства владельцев квартир эти приборы отопления более чем доступны. Другое их достоинство – простота обслуживания. Выполнив качественную установку этих батарей, владелец может быть уверен, что они прослужат десятилетиями, обеспечивая комфортный микроклимат в жилище. Но чтобы эти изделия обеспечили эффективный нагрев, в комнате должна быть установлена батарея, состоящая из большого количества секций. Что касается цены, стоят эти приборы отопления недорого, поэтому их приобретение не будет большим ударом по кошельку.

Стальные радиаторы

Приборы обогрева, изготовленные из стали, обладают неплохими характеристиками. Их установка в квартирах позволяет создать теплую атмосферу. Среди их положительных качеств можно отметить стойкость к коррозионным процессам, простоту установки таких изделий и их доступную цену.

Биметаллические радиаторы

Главными преимуществами этих изделий являются небольшая масса и эстетичный вид. Радиаторы этого типа просты в обслуживании. Их установка не доставляет больших проблем. Если владелец городского жилища решит выполнить замену старой батареи на изделие из биметалла, то с большими трудностями он не столкнется.

В радиаторах этого типа сочетаются лучшие качества алюминия и стали. Поэтому они устойчивы к коррозионным процессам, а в процессе эксплуатации обеспечивают высокий уровень теплоотдачи.

Как правильно поменять радиаторы отопления в квартире: разрешения и документация

Если вы решили выполнить установку радиатора в квартиру своими руками, то следует знать, что этот процесс содержит немало нюансов, знать о которых совсем нелишне. Сразу стоит сказать о том, что в большинстве частных домов используется централизованная система обогрева. Поэтому, чтобы произвести замену старого радиатора на новую батарею в квартиру, придется отключить весь дом. А делать это разрешается только специалистам из соответствующих служб.

Еще до начала работ по замене радиатора стоит обратиться в соответствующие службы. Тепловики и ЖЭКи отвечают за отключение подачи воды. Обязательным условием замены батареи по всем правилам является согласование этой процедуры в государственных органах. Если вы решите этого не делать, то когда это вскроется, будете поставлены перед фактом больших штрафов.

Замена отопительных батарей

Замена батареи отопления обычно не вызывает никаких сложностей. Достаточно вызвать специалистов и они в короткий срок качественно проведут работу по установке нового радиатора отопления. Однако не каждый владелец хочет оплачивать их услуги. Многие собственники желают провести эту работу своими силами. И это вполне понятно, ведь больших сложностей при ее выполнении обычно не возникает. Технология, которая используется при замене батареи отопления – простая и понятная.

Процесс замены радиатора

Чтобы установка батареи отопления была выполнена качественно, а впоследствии во время эксплуатации радиатора у вас не возникало проблем, следует знать о технологии замены радиатора отопления. Этот процесс содержит следующие этапы:

  • демонтаж старой батареи. Здесь нет ничего сложного. Все, что потребуется сделать – раскрутить резьбовое соединение. Если же такой возможности нет, тогда его придется срезать, для чего необходимо использовать болгарку. В любом случае во время работ необходимо действовать аккуратно. Все требования технологии должны неукоснительно соблюдаться;
  • подгонка и навес нового радиатора. Этот момент имеет большое значение, ведь при установке батареи должны быть исключены перекосы. Поэтому крайне важно правильно выверить горизонталь и вертикаль. Для этого в процессе установки новой батареи отопления следует использовать строительный уровень. Кроме него во время работ необходимо применять и другой инструмент;
  • сбор монтажного комплекта. Перед началом работ необходимо подготовить комплект для монтажа батареи, который включает шаровые краны, заглушки для радиатора отопления. Помимо них в его состав входит кран Маевского. Только при условии установки всего этого можно рассчитывать на то, что система будет работать эффективно и качественно;
  • нарезка резьбы на стояке. Для выполнения этой работы используется специальное оборудование. Отметим, что проведение этой операции требуется не всегда. Во многом все зависит от выбранного варианта присоединения батареи отопления к стояку;
  • соединение батареи со стояком. Присоединение радиатора отопления к стояку в настоящий момент может производиться разными способами. Сварка среди них продолжает оставаться самым популярным.

Однако только сваркой все не ограничивается. Можно использовать полипропиленовые или трубы из металлопластика. Это новые способы подключения радиаторов отопления, применять которые стали сравнительно недавно. Главное их достоинство – высокий уровень герметичности и безопасности. Какой способ выбрать, во многом зависит от особенностей конструкции стояка. Значение имеют финансовые возможности собственника квартиры и его личные предпочтения.

Схемы подключения радиаторов: разнообразие выбора

Несколько способов могут использоваться при установке радиатора отопления:

  • монтаж радиатора без перемычек. Подобный способ предполагает выполнение установки «крана-американки». Его применение позволяет во время дальнейшей эксплуатации без проблем снять радиатор в случае необходимости;
  • установка радиаторов с перемычкой, но без крана. Во время установки радиатора выполняется монтаж специальной перемычки, благодаря которой обеспечивается перекрытие подачи теплоносителя в любое время года. Этот вариант является достаточно удобным и практичным;
  • монтаж батарей отопления с перемычкой и краном. Наличие на перемычке крана дает возможность направлять тепло без потерь.

Как выбрать материал для подключения радиатора?

Разные типы материалов применяются при проведении работ по замене батареи отопления. Перед тем как приступать к этой процедуре, следует решить, какой вариант подключения использовать при установке прибора отопления. Напомним, возможны следующие:

  • сварка;
  • полипропиленовые трубы;
  • металлопластиковые трубы.

Отметим, что в большинстве случаев при установке новых радиаторов используется подключение посредством металлопластиковых трубопроводов. Сварка используется редко, так же, как и полипропилен. Трубы из металлопластика выбирают по причине их высокой надежности. Кроме этого подобные трубные изделия долговечны, а еще обеспечивают высокий уровень герметичности. Вдобавок в квартире такое подключение смотрится эстетично.

Испытание системы – залог надежности работы

Когда работы по установке радиатора отопления завершены, для проверки качества и для личной безопасности следует провести тестирование оборудования. А для этого необходимо попросить специалистов, которые производили слив воды из системы, выполнить её под рабочим давлением.

Стоит знать, что часто только при общем пуске происходит полное заполнение системы, когда давление доходит до уровня 2-4 атм. Если какие-либо дефекты были обнаружены во время испытаний, то они должны быть максимально быстро устранены.

Стоит ответственно подходить к задаче замены батареи отопления в своей квартире. Эффективность работы установленного прибора и теплая атмосфера в жилище в зимнее время во многом зависит от выбранного материала радиаторов и способа его подключения.

Кого не устраивает цена на услугу по замене радиатора, предпочитают выполнять эту работу своими силами. В этом нет ничего сложного. Главное – не отклоняться от существующей технологии, а во время работ применять качественные материалы. Правильная установка радиатора отопления вернет в ваш дом комфорт. Новое изделие высокого качества прослужит дольше, чем старое. После выполненной установки вам не придется долго обращать внимание на приборы отопления в своей квартире.

Оцените статью: Поделитесь с друзьями!

как установить радиаторы, правильная установка и расположение

Собственная котельная в доме обеспечивает круглогодичный уют и комфорт: можно в любой момент включить подачу тепла в холодное лето, отключить с приходом тепла весной.

Независимость от капризов коммунальщиков и графика подачи отопления с ТЭЦ является неоспоримым плюсом автономной системы частного дома.

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

  • До пола 8-12 см;
  • до подоконника 9-11 см;
  • до стены 5-6 см;
  • выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

  • Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
  • При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
  • Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

  • Дрель или перфоратор,
  • Сверло 10 мм,
  • Молоток,
  • Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
  • Уровень строительный с ватерпасом или лазерный,
  • Карандаш,
  • Рулетка,
  • Накидной радиаторный ключ из пластика,
  • Ключ для американки.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

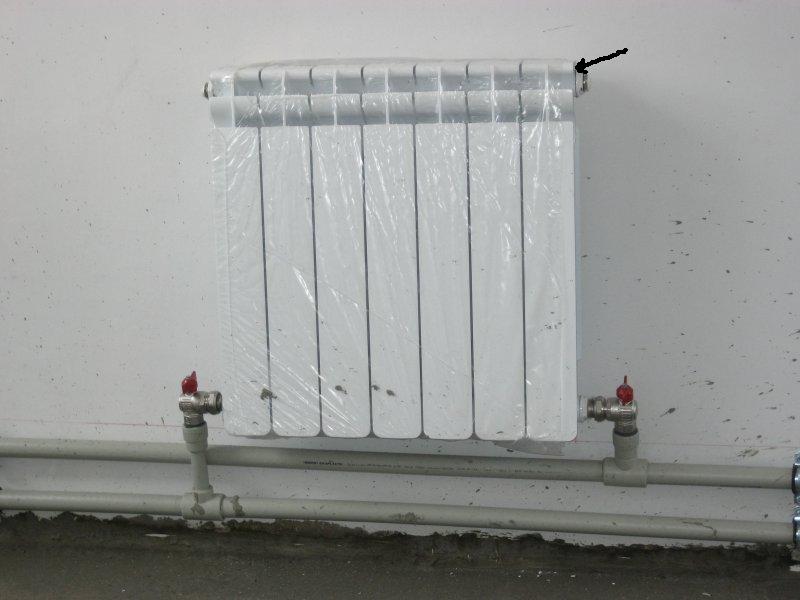

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 — ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Вам также будет интересно:

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

  1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
  2. Провести из отмеченной точки вертикальную линию вниз до пола.
  3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
  4. Провести горизонтальную линию через отмеченную точку (А).
  5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

  1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
  2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
  3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
  4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Процесс сборки радиатора

  1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
  2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).

  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
  4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
  5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
  6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
  7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна. Силикон не дает льну разбухать в воде и герметизировать соединение.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.

  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

  • для комнаты с одной наружной стеной и окном требуется 100 В /м²;
  • для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
  • для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Опрессовка

Опрессовка проводится после монтажа всей системы отопления для проверки на герметичность. При опрессовке водой требуется опрессовщик (который можно взять напрокат). Отопительный контур заполняется водой, подключается опрессовщик и создается повышенное давление 2 атм. в течение трех часов.

Результат опрессовки положительный, если не наблюдалось течи из соединений.

Полезное видео

В видео можно посмотреть, как проводится монтаж отопительной системы со скрытой подводкой.

Дело мастера боится

Выполнение работ по подключению приборов отопления в доме вполне возможно своими силами. Самое главное в монтаже — паковать соединения. При наличии опрессовщика этому можно научится за день на опытном образце.

Установка батарей отопления в квартире: монтаж радиаторов своими руками, как правильно установить и подключить

Для того чтобы в холодное время года в квартире было тепло и комфортно, необходимо качественно выполнить установку батарей. Важным этапом является правильное подключение всех элементов. Нормы и основные правила прописаны в законодательстве, и нелишним будет ознакомиться с ними. Если есть желание и возможность, монтаж можно выполнить самостоятельно.

Особенности и виды отопительных систем

От того, системы отопления какого вида установлены в помещении, зависит, насколько тепло будет в квартире.

Их можно разделить на 3 основных типа согласно схеме подключения:

  • однотрубная;
  • двухтрубная;
  • коллекторная.

Что касается однотрубной системы, в этом случае теплоноситель идет по одной трубе во все батареи, и в итоге возвращается по ней же после того, как остынет. Данный вариант самый простой по установке, и по этой причине используется во всех многоэтажных домах. Однако имеются и минусы, в частности, при переходе в другие радиаторы теплоноситель остывает все сильнее, соответственно, тепла в помещение поступает меньше. Кроме того, нельзя отключить только одну батарею для ремонта, в этом случае придется перекрыть весь стояк.

При двухтрубной системе теплоноситель идет по одной трубе, но отдельно ко всем батареям. В этой ситуации все радиаторы прогреваются равномерно, а остывшая вода уходит по отдельной трубе в котел, где нагревается заново. При необходимости замены стояк отключать не требуется, достаточно перекрыть только одну батарею, что упрощает работу по сравнению с предыдущим вариантом.

Система с использованием коллектора используется преимущественно в коттеджах и является гораздо более сложной. В данном случае к каждому радиатору идут отдельные трубы. Монтаж системы собственными силами невозможен, требуется работа специалистов.

Сами же батареи в зависимости от материала изготовления могут быть:

  • биметаллические;
  • алюминиевые;
  • чугунные;
  • стальные.

Биметаллические включают элементы, изготовленные из различных металлов, и часто используются в квартирах. Отличаются хорошей теплоотдачей, просты в установке, однако при этом имеют довольно высокую цену. Рабочее давление – 35 атм.

Алюминиевые батареи также не создают проблем в монтаже и отлично отдают тепло. За счет давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к воздействию коррозии, однако их нельзя монтировать с медными трубами, так как основы могут вступить в реакцию, что приведет к разрушению обоих элементов.

Чугунные батареи чаще всего используются в старом жилищном фонде, где немного этажей, так как их давление достигает только 12 атм. В квартирах устанавливают их довольно редко. Радиаторы имеют значительный вес, что создает трудности при установке, кроме того, нагреваются и остывают они в течение длительного времени. Среди достоинств можно отметить их прочность и продолжительный срок службы.

Стальные радиаторы имеют умеренную цену и подходят для многоквартирных домов. Из недостатков потребители отмечают непродолжительный срок эксплуатации – порядка 15-20 лет. А также в данном случае нет возможности наращивать дополнительные секции. Просты в монтаже и могут устанавливаться с любыми трубами.

В зависимости от материала изготовления появляются отличия в процессе установки радиаторов. За счет своей прочности чугунные отопительные элементы более устойчивы к механическим воздействиям, остальные требуют аккуратности в работе с ними. Установка должна проводиться исключительно на стены из кирпича и бетона, если рядом находится стена из гипсокартона, необходима специальная подставка.

В современных моделях необходимо предусмотреть кран Маевского.

Способы подключения

СНиП прописывает основные правила установки батарей отопления. Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

В целом батареи в квартире могут быть расположены несколькими способами:

  • боковое расположение;
  • нижнее;
  • диагональное;
  • последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

Правила замены

Бывают случаи, когда радиаторам необходима замена.

Это может произойти в двух ситуациях:

  • поломка батареи;
  • замена старых радиаторов на новые.

В случае поломки обязательно необходимо оповестить ЖЭК и ДЭЗ. Представители данных организаций обязаны посетить квартиру, провести осмотр и подтвердить, что восстановить старый радиатор невозможно, и требуется его замена.

Может случиться так, что при ремонте либо по другим причинам жильцы приняли решение заменить старые радиаторы отопления на более современные модели. В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и подтверждающих данный факт документов замену батарей производить нельзя.

В процессе работ должны принимать участие представители вышеуказанной организации, иначе такие действия грозят рядом проблем.

В первую очередь могут измениться параметры отопительной системы всего дома. Кроме того, для того чтобы установить новый радиатор, требуется перекрыть весь стояк, а данное действие могут произвести исключительно сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также нужно узнать температурный режим, что прямым образом повлияет на то, сколько тепла будет отдавать устройство, и, соответственно, на благоприятный микроклимат в помещении.

После оформления всех документов можно закупать необходимые элементы и приборы. Далее согласовывается дата установки, в соответствии с которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.

Подготовительные работы

Перед тем как начинать работы по установке отопительных приборов, нужно уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Следует подготовить место проведения работ, а также необходимые инструменты.

Первое, с чего стоит начать, это перекрытие стояка. Если имеются старые батареи, их требуется отключить, слить всю воду, после чего отсоединить от системы отопления.

При необходимости следует воспользоваться насосом, с помощью которого можно максимально удалить жидкость из радиатора.

Когда теплоноситель удален, следует определить места, на которые будет крепиться отопительный элемент. Далее устанавливаются кронштейны. Их потребуется 2 или 3 для того, чтобы зафиксировать верхнюю часть батареи, а также пара, чтобы удерживать нижнюю. Расположение кронштейнов требуется проверить с применением специального уровня. После этого участок можно считать готовым к работе.

Монтаж

После того как подготовительные работы проведены, можно приступать к непосредственной установке отопительных приборов, которые нужно поставить на кронштейны. Если установка кронштейнов выполнена грамотно, задняя стенка радиатора будет тесно прилегать к опорам и надежно зафиксируется на них. При монтаже самой батареи нужно учитывать, что необходимо выдержать небольшой уклон, который будет составлять около 3 миллиметров в расчете на 1 метр отопительного прибора.

Батареи устанавливаются, к ним подводятся трубы и арматура, и все это тщательно крепится. От того, насколько грамотно проведены работы, будет зависеть, насколько герметичной окажется система. Далее можно открыть стояк и провести заполнение водой. Это позволит проверить, насколько герметичны соединения.

При установке отопительных приборов своими руками необходимо уделить особое внимание монтажу запорно-регулирующих элементов. Обязательной является установка крана Маевского, ведь именно он в дальнейшем будет играть основную роль при спуске воздуха в начале отопительного сезона. Элемент должен располагаться около самой верхней точки.

При работе с однотрубной системой требуется установить байпас, который имеет вентиль, в отличие от двухтрубной, когда соединение происходит только со сгоном, где также есть вентиль. Сгоны прикрепляются к трубам с помощью динамометрических ключей. Подобные ключи не идут в комплекте, при установке радиатора специалистами они приносят с собой данный инструмент. Если же работы проводятся самостоятельно, ключи потребуется купить, так как без них работы выполнить не удастся. Данный элемент обеспечивает надежное затягивание креплений.

Крепежи можно перекрутить либо не докрутить, динамометрический ключ избавляет от подобной ошибки. При слабом соединении в процессе эксплуатации возможно образование протечек, что грозит серьезными проблемами. Когда работы выполнены, стыки следует надежно загерметизировать, для этого можно применить специальный уплотнитель. Если позволяет материал, можно воспользоваться сваркой.

Еще один важный шаг – опрессовка. Для ее проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразным будет вызвать для этих целей сантехника из управляющей компании.

Пробный запуск системы отопления поможет выявить недоделки и ошибки в работе, чтобы при необходимости сразу же оперативно их устранить.

Как включить радиатор?

Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.

Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.

О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.

как правильно соединить обогреватели, монтаж и методы подключения, способы крепления, где можно устанавливать батарей из алюминия

Когда ставится вопрос, чем оборудовать автономную отопительную систему, лучшим ответом станет установка алюминиевых радиаторов.

Как показал многолетний опыт их использования, они подходят по всем основным параметрам для этого: цене, качеству и эффективности работы в условиях индивидуальных систем обогрева.

Где можно устанавливать?

Прежде чем размышлять на тему, можно ли устанавливать алюминиевые радиаторы в квартире, следует провести «исследование» отопительной системы. Хотя почти все производители утверждают, что батареи из алюминия способны выдерживать гидроудары централизованной системы обогрева, на самом деле это не так.

Эти конструкции слишком тонкие, поэтому их рекомендуется использовать при автономном отоплении, где перепады давления отсутствуют. В том случае, если монтаж алюминиевых радиаторов производится в квартире высотного дома, то следует очень тщательно подойти к выбору модели и производителя. Как правило, самое высокое качество у дорогих изделий итальянского производства.

Немаловажное значение имеет местоположение батарей в помещении, так как от этого зависит эффективность их работы. Например, теплоотдача снижается до 4%, если была произведена установка алюминиевых радиаторов отопления под подоконником, и на 7%, если в нише. Не стоит так же закрывать их полностью экраном, так как в этом случае эффективность нагрева воздуха снижается до 25%.

Типы батарей из алюминия

Выбирая радиатор, потребитель ориентируется на его мощность, устойчивость к гидроударам и максимальную температуру нагрева носителя.

Таким образом, алюминиевые батареи можно разделить на 2 типа:

  1. В стандартных моделях предусмотрено рабочее давление от 7 до 10 атмосфер. Монтаж алюминиевых радиаторов отопления этого типа годится исключительно для частных домов и двухэтажных коттеджей при условии, что секции будут собраны не в слишком длинные конструкции.
  2. Усиленные модели способны выдерживать давление до 20 атмосфер и применяться в домах, подключенных к централизованной системе отопления. Их можно собирать до 12 секций в одной конструкции.

Расчет количества элементов в батарее должен быть произведен до ее покупки с учетом, что на 10 м2 помещения при высоте потолков 3 м требуется 1 кВт энергии.

Совместимость с трубами

Как монтировать алюминиевые радиаторы? Комплектующие для алюминиевых радиаторов отопления так же не менее важны.

Начинать следует с совместимости алюминия с другими металлами:

  1. Если трубы чугунные или стальные, то чтобы «совпасть» с алюминием, они должны быть обработаны специальным антикоррозийным составом, иначе их соприкосновение значительно сократит срок эксплуатации батарей.
  2. Медь вообще несовместима с алюминием, поэтому не только трубы, но и другие комплектующие элементы не должны содержать ее.
  3. Если схема отопления с алюминиевыми радиаторами предусматривает их установку в централизованной системе, то трубы должны быть металлические, чтобы выдерживать ее гидроудары. Полипропиленовые трубы допустимы исключительно в автономных системах обогрева.

Очень важно, чтобы при монтаже были установлены клапана для спуска воздуха. Это убережет алюминий от коррозии.

Основные аксессуары для монтажа поставляются производителем вместе с изделием.

Среди них:

  1. Крепления алюминиевых радиаторов для установки на стене. Как правило, для них заранее отмечают место, вставляют в стену дюбеля, крепят к ним кронштейны и навешивают на них радиатор. Количество креплений зависит от длины конструкции.
  2. Уплотнители и клапаны Маевского так же входят в комплект.
  3. Специальные заглушки для «запирания» крайних секций.

Следует знать, что напольное крепление для алюминиевых радиаторов придется покупать отдельно, так как их не выпускают с установкой на ножках.

Как установить алюминиевый радиатор читайте ниже.

Установка алюминиевых радиаторов

Методы подключения

Чтобы знать, как правильно установить алюминиевый радиатор отопления, вначале изучается отопительная система. Метод подключения зависит от того, какая она: однотрубная или двухтрубная, горизонтальная или вертикальная, с естественной подачей носителя или циркулирующей.

Как соединить алюминиевый радиатор?

Обычно подсоединение проводится одним из трех способов:

  1. Для алюминиевых типов батарей лучшим считается диагональное подключение, при котором носитель подается сверху, а выводится снизу. Его можно применять как в двухтрубных, так и однотрубных системах отопления.
  2. При боковом способе подача и отвод подключаются с одной стороны.
  3. Менее эффективной принято считать нижнее подсоединение, но это устаревший стереотип. При этом способе все трубы убираются в пол или стену, придавая помещению привлекательный вид, а для повышения КПД радиатора просто нужно купить устройство с чуть большей, чем по расчетам, мощностью.

Правильным считается, когда алюминиевые радиаторы (установка своими руками имеется в виду) оснащены на подаче и обратке кранами, позволяющими в случае аварии его отключать, не останавливая работу всей системы.

Способы крепления

Существует всего 2 варианта крепления обогревателей: к стене и полу. Как правило, алюминиевые радиаторы не выпускаются на ножках, только если они не сделаны под заказ. Чтобы установить их, потребуются специальные напольные устройства.

Чтобы радиатор был закреплен надежно, специалисты рекомендуют использовать зажимные кольца на небольших ножках для установки конструкции на пол и настенные кронштейны.

Последние аксессуары фиксируются к стене дюбелями. Применяются для навешивания радиатора на стену, при котором он просто держится на них специальными скобами с обратной стороны.

Когда радиатору определяется место в помещении, то нужно учитывать, что расстояние между ним и полом не должно быть меньше 10 см, а под подоконником зазор составляет от 5см. Между стенкой и задней панелью обогревателя расстояние не может быть меньше 5 см.

Это важно учесть, чтобы теплоотдача от конструкции была полноценной. Еще больше увеличить КПД алюминиевого радиатора сможет экран на стене за ним. Для этого можно купить уже готовую конструкцию, либо закрепить позади него фольгу. Отраженное тепло будет идти вовнутрь помещения, а не греть наружную стену.

Советы от профессионалов

Алюминиевые радиаторы требуют учета некоторых нюансов при подключении их к отопительной системе:

  1. Выбор модели должен исходить из таких параметров, как уровень теплоотдачи и устойчивость к гидроударам. Если в техпаспорте указано рабочее давление 10 атмосфер, то изделие пригодно для работы исключительно в автономных отопительных системах. Если заявленное давление равно 20 атмосфер, то даже тогда применять их при централизованном обогреве можно с осторожностью. Как правило, для последнего варианта нужно подбирать более дорогие конструкции от проверенных производителей.
  2. Качество теплоносителя – это основная «слабость» алюминия. Этот металл подвержен коррозии, и чтобы радиатор из него действительно эксплуатировался гарантированные производителем 10 лет, нужно придерживаться указанным в техпаспорте критериям. Если батарее нужен бытовой антифриз, то это должен он, а не вода.

    Существуют модели алюминиевых радиаторов нового поколения, которые способны выдерживать носители с повышенным до 12 уровнем Ph. Если установка предполагает в доме с централизованным обогревом, следует отдать предпочтение таким моделям, несмотря на их достаточно высокую стоимость.

  3. Установка экрана за радиатором увеличит его КПД, а перед ним – снизит. Если для украшения интерьера экран необходим, то следует рассчитывать мощность устройства с учетом его монтажа. То же касается, когда предполагается нижнее подключение радиатора.

Подводя итоги, можно сказать, что алюминиевые радиаторы при всей своей кажущейся легкости монтажа, требуют некоторых навыков, поэтому лучше доверить как расчеты, так и все работы профессионалам. Не лишним будет так же посоветоваться с ними о моделях и производителях, представленных на отечественном рынке.

под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

  • В нише;
  • Под окном;
  • На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

В этой статье мы расскажем, как правильно установить радиатор отопления под окном, в нише, на стене. Вы узнаете, какие должны быть расстояния до ограждающих конструкций. Расскажем вам, почему необходимо соблюдать допуски и что может произойти если этого не делать.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решеткаУстановка декоративных решеток снижает эффективность работы радиатора. Потеря тепловой мощности может достигать 20%. должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

  • Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздухОсновная задача радиатора, расположенного под окном — создать тепловую завесу. Он не позволит охлажденному от окна воздуху попасть внутрь помещения. и не даст ему распространиться по квартире.
  • Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
  • Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника – 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

  • Расстояние до стены не менее 3-5 см.
  • Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосовВ случае неправильной установки, возможно возникновение воздушных пробок. Это приведет в полной или частичной остановке циркуляции, а в дальнейшем — обрыву системы. от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Монтаж водяных радиаторов отопления в полу



Вступление

Здравствуйте! В этой статье разберем по шагам монтаж водяных радиаторов отопления в полу. «Смонтируем»  радиаторы в пол водяного отопления, с естественной и принудительной конвекцией. Как смонтировать электрические радиаторы отопления в полу с подробным изучением схемы подключения разберем в следующей статье.

Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

На коробе есть регулировочные винты, с их помощью  выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы,  рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

Рис. 4b: Дистанционное регулирование. Ставим термостат  дистанционной  настройкой (10).

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Делаем полы

Проверьте крепление короба к полу и подключение отопительного канала.

Сделайте проектные полы (стяжка, регулируемые полы и т.п.). При монтаже регулируемых полов, между коробом и элементами пола оставьте компенсационные термошвы с прокладками (13).

После устройства пола, включая чистовую отделку, закройте короб декоративной решеткой.

Монтаж отопительного канала принудительной  конвекции в полу при водяном отоплении

Если вы ставите в пол отопительный кагал с принудительной конвекцией, кроме перечисленных выше шагов, вам нужно подключить систему вентиляции.

Вентиляторы должны быть расположены ближе к окну или с двух сторон от теплообменника.

В зависимости от длинны отопительного канала, вентиляторов может быть несколько. Все они объединены в общую схему. Питание вентиляторов осуществляется от переменного тока 220 вольт или через понижающий трансформатор, который входит в комплект радиатора.

Никаких сложностей в подключении нет, только заранее нужно подвести электропитание для вентиляторов.

©Obotoplenii.ru

Другие статьи по теме





Как использовать грелку с батареями Battle Born

Маркетинг


14 октября 2020 г.

С приближением зимнего сезона и холодов команда Battle Born Batteries хотела рассказать о наших грелках и продемонстрировать их установку. Мы получаем много звонков о настройке и подключении грелки к нашим LiFePO4 батареям, поэтому мы решили подробно разобрать этот процесс.

Зачем мне грелка?

Мы знаем, что наши батареи — это инвестиция, и наша цель — помочь вам защитить и безопасно использовать эти вложения.Грелки помогают поддерживать температуру аккумулятора выше точки замерзания, чтобы выдерживать заряд при низких температурах. Это означает, что с помощью правильно установленной грелки вы можете выйти на улицу и оставаться там даже при более низких температурах, чем раньше!

Как работает грелка?

Наши грелки оснащены датчиком температуры окружающей среды. Датчик температуры окружающей среды находится между корпусом аккумулятора и жгутом проводов, позволяя включать грелку только при температуре ниже 35 ° F.Когда датчик температуры окружающей среды достигает 35 ° F, переключатель включается, позволяя току течь к грелке.

Когда температура датчика температуры окружающей среды достигает 45 ° F, переключатель отключается, останавливая прохождение тока через контактную площадку. Если у вас есть какие-либо вопросы о наших грелках или о чем-либо еще, пожалуйста, позвоните нам по телефону (855) 292-2831 или напишите нам по адресу [электронная почта защищена].

Перед установкой грелки:

Датчик температуры окружающей среды следует разместить между клейкой стороной грелки и предметом, который нужно нагреть (в данном случае, между грелкой и аккумулятором).

Перед подключением грелки обязательно удалите всепогодный разъем.

Нагревательная прокладка передает около 15 Вт с каждой стороны, поэтому для дополнительной длины обычно рекомендуется использовать провод калибра 14 или 16.

Как установить грелку:

Первым шагом, как и при любой установке, является подтверждение того, что у вас есть подходящее оборудование. Эрик, один из наших опытных технических специалистов по продажам, провел нас через процесс установки грелки с нашими батареями.

Наши Battle Born Batteries поставляются с 18-8 болтами из нержавеющей стали 5/16 — 18 1 ”и 1’, латунными шайбами ​​и 18-8 гайками из нержавеющей стали с нейлоновыми вставками.

Необходимых предметов и инструментов:

  • (1) Грелка
  • Кусачки / ножницы для снятия изоляции
  • Щипцы для обжима
  • Изолента
  • Соединители стыковые
  • (2) 4-портовые вставные разъемы Ideal In-Sure
  • Многожильный провод 20-12 AWG — цвет и длина на усмотрение заказчика
  • (2) кольцевые клеммы (или плоские клеммы)

Для начала вам понадобится сама грелка, а также аккумулятор, который вы собираетесь обернуть. В качестве инструментов мы использовали кусачки, инструмент для зачистки проводов и щипцы для обжима.

Мы также отложили в сторону дополнительную длину проводов, стыковые соединители (для обжима), кольцевые клеммы, 4-портовые вставные соединители для проводов и изоленту (изолента не требуется, но рекомендуется). Дополнительное оборудование, которое использовал Эрик, было куплено в местном хозяйственном магазине, и обычно его можно найти в Lowe’s, Ace Hardware или в магазинах электротоваров.

Обязательно измерьте длину проводов, прежде чем их зачищать.

Шаг 1:

Найдите вилку с четырьмя штырями на исходных проводах, подключенных к грелке.Поскольку мы не будем использовать это четырехконтактное соединение, отрежьте вилку и обрежьте часть стандартной длины провода.

Есть два набора проводов (для двух отдельных нагревательных элементов внутри) от грелки. Предлагаемые нами грелки обычно имеют одну черную (отрицательную) и одну белую (положительную) для каждой пары (всего четыре внешних провода).

Обрежьте провода и зачистите четыре конца проводов, идущих от грелки примерно на 3/8 дюйма.

Зачистка проводов — важный шаг.Снятие внешнего слоя изоляции, чтобы обнажить медный провод под ним, необходимо для правильного подключения батареи к грелке.

Поскольку датчик температуры должен плотно прилегать к батарее, обязательно измеряйте длину провода и всегда оставляйте немного дополнительной длины, пока вы не будете готовы завершить установку грелки.

Зачистите положительный и отрицательный провода каждой пары. После того, как вы отсоединили все четыре провода, выходящие из грелки, и четыре дополнительных провода от датчика температуры, вы готовы перейти к следующему шагу.

Шаг 2:

Возьмите 4-контактные вставные соединители. Подключите два белых (положительных) провода от датчика температуры к первому зажимному разъему.

Во втором разъеме проделайте то же самое с двумя черными (отрицательными) проводами.

Затем найдите датчик температуры. Это должна быть небольшая черная панель с двумя проводами (красный и белый), выходящими с одного конца, и одним черным проводом с другого конца.

Шаг 3:

Зачистите красный (положительный) и белый (отрицательный) провода датчика температуры, а также черный провод, выступающий с противоположного конца.

Вот разбивка того, что должно быть вставлено в каждый вставной разъем.

Положительный вставной разъем: два белых (положительных) провода от нагревательной площадки и один красный (положительный) провод от датчика температуры.

При необходимости найдите дополнительный провод. Мы добавили немного провода 16-го калибра, чтобы упростить установку с нашими батареями. Вы должны быть уверены, что ваши кольцевые клеммы (которые мы подключим дальше) могли доходить до клемм аккумулятора.

Возьмите кусок провода и вставьте его в положительный нажимной разъем .Он должен занять четвертый и последний паз положительного вставного разъема. Это станет положительным кольцевым выводом. Для этой положительной клеммы Эрик использовал около 18 дюймов провода.

Вставной отрицательный разъем: два черных (отрицательных) провода от нагревательной площадки и один белый (отрицательный) провод от датчика температуры.

Теперь найдите черный провод, идущий от датчика температуры. Зачистите конец этой проволоки, чтобы подготовиться к присоединению к другой длине дополнительной проволоки.После того, как оба конца будут зачищены, используйте стыковой соединитель, чтобы сделать это отрицательное соединение. Эрик использовал около десяти дюймов провода для этого соединения (меньше, чем положительный, поскольку датчик температуры имеет большую длину).

После обжима и присоединения соответствующих кольцевых клемм положительной и отрицательной клемм можно приступить к тестированию площадки!

Шаг 4:

Поместите грелку вокруг батареи и выровняйте все провода. Как только все будет выровнено, заклейте вставные разъемы и убедитесь, что все провода организованы и правильно спрятаны.Снимите клей и прикрепите к батарее.

Мы использовали черную изоленту, чтобы закрепить все соединения. Затем мы использовали красную и черную изоленту, чтобы идентифицировать положительный (красный) и отрицательный (черный) соединения для облегчения сборки позже. У нас есть ссылка на краткое руководство, которое можно найти здесь: Краткое руководство по нагревательной панели.

Шаг 5:

Теперь вы можете пользоваться грелкой и наслаждаться ею! После подключения батареи вы можете проверить подушку, поместив пакет со льдом на датчик температуры.Если вы чувствуете, что грелка начинает нагреваться, значит, все в порядке.

Если у вас есть какие-либо вопросы или опасения по поводу обогревающих пленок, позвоните нам по телефону (855) 292-2831 или напишите нам по адресу [электронная почта защищена].

Замените батареи в термостате вашего дома с помощью этого пошагового руководства

Термостаты

подразделяются на несколько разных категорий, но независимо от того, есть ли у вас блок с переключателем или цифровой блок, скорее всего, вам придется заменить термостат батареи в какой-то момент.На самом деле рекомендуется делать это один раз в год. Если вы не знаете, как заменить батареи термостата, продолжайте читать.

Основные сведения об аккумуляторах

Самыми распространенными типами батарей, которые вы найдете в термостатах, являются щелочные батарейки AA, AAA или литиевые батарейки 3V дискового типа. Эти батареи помогают сохранить программирование термостата и не дают системе HVAC просто подавать питание в случае отключения электроэнергии. Замена батареек термостата один раз в год или когда индикатор на цифровом дисплее показывает низкий уровень заряда батареи, позволит термостату продолжать работать эффективно.

Как заменить батареи термостата

Прежде чем вы начнете, вам понадобится небольшая отвертка с плоской головкой и сменные батареи.

  • Отсоедините корпус настенного термостата от настенной пластины.
  • Переверните корпус термостата и найдите гнезда для батареек. Если батареи плотно вставлены, возможно, вам придется использовать отвертку, чтобы осторожно вытащить их, чтобы вы могли заменить их новыми батареями.
  • Теперь, обращая внимание на маркировку на слотах, вставьте новые батарейки.Если маркировки нет, знак «плюс» должен быть направлен вверх.
  • Установите термостат обратно на стену, совместив штифты на задней стороне с клеммной колодкой. У вас должно получиться защелкнуть его на месте.

Не устанавливайте батареи, которые, по вашему мнению, могут быть повреждены, иметь признаки коррозии или утечки, и не перезаряжайте использованные батареи, если они специально не предназначены для перезарядки. Если у вас есть цифровой термостат с дисплеем, вы должны увидеть предупреждающий индикатор за месяц или два до того, как разрядятся батареи.Это знак, что вам следует заменить батареи как можно скорее. Для получения дополнительных советов о том, как заменить батареи термостата, или по любым другим вопросам, связанным с HVAC, свяжитесь с экспертами Gilman Heating & Cooling сегодня. Мы с нетерпением ждем вашего ответа. Изображение предоставлено Shutterstock.com

Добавление солнечной батареи в качестве модернизации

Время чтения: 5 минут

Рынок домашних устройств хранения энергии, таких как Tesla Powerwall, в последние годы значительно вырос, и затраты быстро снижаются.Многие домовладельцы и предприятия думают о добавлении резервного аккумулятора в свою систему солнечных панелей.

Преимущества домашнего аккумулятора могут быть значительными, особенно если у вас есть солнечная энергия: вы можете использовать больше солнечной энергии на месте или сохранить ее для использования в качестве резервного источника питания на случай, если сеть выйдет из строя. Если вы используете тарифы на электроэнергию по времени использования (TOU) или платите ежемесячную плату за потребление, вы даже можете сэкономить деньги, используя питание от батареи, когда тарифы высоки.

Сэкономьте тысячи на установке солнечных батарей и аккумуляторов

Насколько сложно добавить резервную батарею к вашей системе солнечных батарей?

Уровень сложности, связанный с добавлением батареи, зависит от того, была ли ваша система солнечных панелей спроектирована с целью добавления аккумуляторов энергии позже.

Если у вас есть так называемая «готовая к хранению» система, у вас уже есть инвертор, который может легко интегрировать батарею в вашу солнечную панель. В этой ситуации установить аккумулятор относительно просто, и процесс установки не потребует большого количества дополнительного оборудования.

Если ваша система солнечных батарей изначально не была спроектирована с возможностью добавления хранилища позже, установка будет немного сложнее. В этом сценарии у вас есть два варианта: решение с подключением по переменному току или замена инвертора.

Соединение по переменному току

Если вы выберете соединение по переменному току (AC), ваша батарея будет оснащена отдельным инвертором, который интегрирован в энергосистему вашего дома.

Если вы устанавливаете решение с подключением по переменному току, вы можете сохранить существующий инвертор вашей солнечной системы, что позволит сэкономить деньги заранее. Вы также можете быть более гибкими с точки зрения размера вашей батареи по сравнению с вашей системой солнечных батарей. Однако выбор решения со связью по переменному току со временем приводит к некоторой потере эффективности.

В большинстве зданий используется переменный ток, но ваша система солнечных батарей вырабатывает электроэнергию постоянного тока (DC). Когда инвертор вашей солнечной панели преобразует мощность постоянного тока в полезную мощность переменного тока, в процессе преобразования теряется небольшое количество электроэнергии. Если вы устанавливаете систему резервного питания от аккумуляторной батареи по переменному току, необходимо выполнить дополнительные действия по преобразованию. В результате системы с подключением по переменному току менее эффективны, чем системы с одним инвертором.

Замена инвертора / решение с подключением по постоянному току

Альтернативой решению с подключением по переменному току является замена существующего солнечного инвертора на инвертор, работающий от батареи.Струнные инверторы необходимо заменять каждые 10 лет или около того, поэтому, если у вас есть система солнечных панелей, возраст которой не менее пяти лет, вы можете подумать о замене существующего инвертора на универсальный инвертор для солнечной и накопительной энергии.

Основным преимуществом решения со связью по постоянному току является то, что ваша система будет более эффективной, то есть она будет меньше терять энергии, которую ваши солнечные панели производят в процессе преобразования. Однако авансом этот вариант будет дороже. Замена инвертора на батарею может привести к дополнительным расходам, связанным с перепроектированием системы и изменением проводки.Однако точные затраты всегда будут зависеть от вашей текущей системы и установщика, с которым вы работаете.

Чтобы узнать больше о различиях между батареями переменного и постоянного тока, посетите этот блог.

Какие солнечные батареи совместимы с вашими панелями?

Хотя есть некоторые исключения из этого правила, большинство солнечных батарей, предназначенных для маломасштабного использования, совместимы с существующими системами солнечных панелей. Батарея, которую вы выбираете для своего дома или бизнеса, зависит от причины, по которой вы устанавливаете систему накопления энергии.

Большинство аккумуляторов не могут полностью вывести ваш дом из сети до точки, где вы разорвете соединение с сетью — у них просто недостаточно емкости для хранения энергии в вашем доме в течение нескольких дней подряд в случае продолжительной облачности , дождливая или снежная погода. Если вы хотите отказаться от использования солнечной энергии, вам потребуется гораздо больше емкости, чем может обеспечить большинство обычных литий-ионных аккумуляторов. Одно решение? Сложите несколько батарей вместе, чтобы получился аккумулятор большего размера.

Если ваша основная цель — иметь несколько часов резервного питания на случай отключения электроэнергии, вам лучше всего подойдет батарея большего размера, такая как Sonnen eco.Однако, если ваша коммунальная компания имеет ставки TOU или плату за потребление, и ваша цель — снизить потребление электроэнергии в сети при высоких тарифах, вы можете выбрать меньшую батарею, например Enphase Encharge.

Каждый проект по хранению энергии индивидуален. Если вы хотите добавить резервную батарею к существующей системе солнечных панелей, обязательно поделитесь спецификой вашей системы, потреблением электроэнергии и целями хранения с установщиком, чтобы определить, какая система лучше всего подходит для вашего дома.

Сколько стоит работа по установке резервной батареи?

Добавление батареи к вашей системе солнечных батарей — относительно простой процесс с точки зрения установки. Вы можете думать об установке батареи как об электрическом проекте, а не как о кровельном проекте, как с солнечными батареями.

Когда ваша система солнечных панелей была установлена, ваш установщик, вероятно, пригласил монтажную бригаду для работы на вашей крыше. Для сравнения: батареи устанавливают на земле, обычно в гараже.С меньшим количеством людей, необходимых для завершения установки и более простой логистикой, вы, вероятно, рассчитываете на меньшую плату за установку, чем для ваших панелей.

Предполагая, что ваша система солнечных панелей находится в хорошем рабочем состоянии и не нужно делать никаких серьезных обновлений, затраты на рабочую силу для добавления батареи не должны превышать тысячи долларов (конечно, это зависит от почасовой стоимости электрика в вашем районе). Если вы также заменяете инвертор в рамках установки, работа займет больше времени и будет стоить дороже.

К кому обратиться, если программа установки не устанавливает хранилище?

Накопители энергии становятся все популярнее, но сегодня они все еще не так распространены, как солнечные. Многие, но не все, установщики солнечных батарей будут устанавливать батареи. Если вы обратитесь к установщику и вам сообщат, что он не предлагает аккумуляторы энергии, у вас есть несколько вариантов:

Обратитесь к установщику за рекомендациями.

Скорее всего, вы не первый клиент, который спросил вашего установщика о хранилище.Это первое место, куда вам следует обратиться, чтобы узнать о других компаниях, предлагающих варианты хранения в вашем районе.

Ищите рекомендации от друзей, родственников или соседей.

Рефералы — один из наиболее распространенных способов, с помощью которых владельцы недвижимости могут найти установщика для системы солнечных батарей. Если вы знаете кого-нибудь еще, кто установил солнечную батарею (или, что еще лучше, установил батарею), попросите его порекомендовать. Даже если ваш установщик не предлагает хранилище энергии, его предложит другой установщик!

Найдите установщика в сети производителей аккумуляторов

Если вы знаете, какой тип солнечной батареи вам нужен, вы можете напрямую обратиться к производителю и попросить его помочь вам найти установщика.Большинство производителей аккумуляторов для домашних систем хранения имеют собственную сеть установщиков, обученных работе с их оборудованием.

Начните свое путешествие по солнечной энергии сегодня с EnergySage

EnergySage — это национальный онлайн-рынок солнечной энергии: когда вы регистрируете бесплатную учетную запись, мы свяжем вас с солнечными компаниями в вашем районе, которые конкурируют за ваш бизнес с индивидуальными ценами на солнечную энергию, адаптированными для ваших нужд. твои нужды. Ежегодно в EnergySage приходят более 10 миллионов человек, чтобы узнать о солнечной энергии, сделать покупки и инвестировать в нее.Зарегистрируйтесь сегодня, чтобы узнать, сколько солнечной энергии можно сэкономить.

объем хранилища

Узнайте, сколько стоит солнечная энергия + хранилище в вашем районе в 2021 году

% PDF-1.6
%
60 0 obj>
эндобдж

xref
60 78
0000000016 00000 н.
0000002302 00000 н.
0000002402 00000 п.
0000002599 00000 н.
0000003045 00000 н.
0000003429 00000 н.
0000003502 00000 н.
0000003577 00000 н.
0000003653 00000 п.
0000004217 00000 н.
0000004565 00000 н.
0000005263 00000 п.
0000005537 00000 н.
0000005823 00000 н.
0000006141 00000 п.
0000006668 00000 н.
0000006988 00000 н.
0000007440 00000 н.
0000007813 00000 н.
0000008329 00000 н.
0000008518 00000 н.
0000008707 00000 н.
0000008742 00000 н.
0000008997 00000 н.
0000018090 00000 п.
0000018343 00000 п.
0000018835 00000 п.
0000018983 00000 п.
0000019495 00000 п.
0000019803 00000 п.
0000019975 00000 п.
0000030149 00000 п.
0000038018 00000 п.
0000045863 00000 п.
0000046421 00000 п.
0000053472 00000 п.
0000053667 00000 п.
0000053825 00000 п.
0000064278 00000 н.
0000064455 00000 п.
0000064650 00000 п.
0000072988 00000 н.
0000081814 00000 п.
0000083758 00000 п.
0000087225 00000 п.
0000091307 00000 п.
0000093976 00000 п.
0000094174 00000 п.
0000094280 00000 п.
0000094478 00000 п.
0000094583 00000 п.
0000094907 00000 п.
0000095017 00000 п.
0000095332 00000 п.
0000095441 00000 п.
0000095756 00000 п.
0000095864 00000 п.
0000096179 00000 п.
0000096287 00000 п.
0000096485 00000 п.
0000096595 00000 п.
0000096793 00000 п.
0000096903 00000 п.
0000097339 00000 п.
0000097583 00000 п.
0000097780 00000 п.
0000097974 00000 п.
0000099434 00000 п.
0000099721 00000 н.
0000102569 00000 н.
0000102908 00000 н.
0000104514 00000 н.
0000104797 00000 н.
0000104974 00000 н.
0000132161 00000 н.
0000132199 00000 н.
0000145413 00000 н.
0000001856 00000 н.
трейлер
] >>
startxref
0
%% EOF

137 0 obj> поток
xb«f«_ Ȁ

Сравнительная таблица нагревателей лыжных ботинок Therm-ic и Hotronic

ИНСОЛЬ Изображение Характеристики Компоненты Только стельки Рекомендуемая производителем цена

Тепловой комплект

Используйте эту систему, если у вас есть ортодонтические изделия, индивидуальные стельки,
или вы хотите сохранить свои текущие стельки.
Вы устанавливаете нагревательный элемент
непосредственно в области мыска стельки
и кладете камбрель поверх нагревательных элементов
и всей стельки.
1 пара нагревательных элементов
1 пара накладки из ткани камбрель
Один размер
$ 45
Комплект тепла

Therm-ic Heat Flat стельки

Плоская стелька с предварительно установленным нагревательным элементом в области носка
, ее можно обрезать до любого размера.
Это самая простая в установке стелька.
1 пара стелек с предварительно установленными нагревательными элементами

толщиной 1/8 дюйма
Единый размер

$ 45
Стельки Heat Flat

Стельки Therm-ic 3D

Анатомическая трехмерная форма с опорой для свода стопы, пяточной чашей и нагревательным элементом
, предварительно установленным в области носка.
Простота установки.
1 пара стелек с нагревательными элементами
, предварительно установленными в пальцах ног
Размеры от XS до XXL

$ 65
3D стельки

Hotronic Heat Elements
с накладками Cambrelle
Используется с ортодонтическими стельками и индивидуальными стельками.
Вы устанавливаете нагревательный элемент в области мыска стельки
и кладете камбрель поверх элементов
и всей стельки.
1 пара нагревательных элементов
и 1 пара накладки камбрелле
Один размер
$ 48
Hotronic Systems
Hotronic One Size подходит всем Плоская стелька, которую можно обрезать под любой размер обуви.
Вставьте нагревательный элемент, который продается отдельно ниже.
1 пара стелек толщиной 1/8 дюйма с карманом
для нагревательных элементов, продаваемых ниже
Один размер
$ 12
Hotronic Systems
Нагревательный элемент Hotronic Нагревательный элемент для использования с плоской стелькой выше,
Продается отдельно.
1 пара нагревательных элементов $ 38
Hotronic Systems
Hotronic полу-кастом Boot Doctor Anatomic Heat Ready стельки со стяжкой
с упором для свода стопы и пяточной чашкой и
нагревательными элементами, предварительно установленными в области носка.
1 пара стелек с
предустановленными нагревательными элементами.
От малых до XXL.
$ 64
Hotronic Systems

Методики разогрева аккумуляторных батарей при отрицательных температурах для автомобилей: последние достижения и перспективы

Abstract

Электромобили играют решающую роль в снижении расхода топлива и выбросов загрязняющих веществ для более экологичного транспорта.Литий-ионные батареи, являясь наиболее дорогим, но наименее изученным компонентом электромобилей, напрямую влияют на запас хода, безопасность, комфорт и надежность автомобиля. Однако общие характеристики тяговых батарей значительно ухудшаются при низких температурах из-за снижения скорости электрохимической реакции и ускоренного ухудшения здоровья, например, литиевого покрытия. Без своевременных и эффективных действий такое ухудшение характеристик вызывает эксплуатационные трудности и угрозу безопасности электромобилей.Разогрев / предварительный нагрев аккумуляторной батареи особенно важен при эксплуатации электромобилей в холодных географических регионах. С этой целью в данной статье рассматриваются различные стратегии предварительного нагрева батареи, включая внешний конвективный и кондуктивный предварительный нагрев, а также последние достижения в области внутреннего нагрева. Кратко описывается влияние низкой температуры на батареи с точки зрения производительности элементов, а также свойств материалов. Также освещаются вопросы терминологии, связанные с разминкой.Подробно представлена ​​структура систем управления батареями (BTMS) при низких температурах, включая ключевые конструктивные соображения на разных уровнях интеграции батарей и общую классификацию подходов к разогреву на внешние и внутренние группы. Далее представлен всесторонний обзор литературы по различным стратегиям разминки, а также разработаны основные принципы, преимущества, недостатки и потенциальные улучшения каждой стратегии. Наконец, обсуждаются будущие тенденции в методах разогрева батарей с точки зрения ключевых технологий, многообещающих возможностей и проблем.

ключевые слова

Литий-ионные батареи

Низкотемпературные

Электромобили

Система управления температурой

Стратегии предварительного нагрева

Сокращения

BEV

аккумуляторный электромобиль

BTMS

Системы управления температурой аккумулятора

CCD

Постоянный ток разряда

теплообменник охлаждающей жидкости

COP

коэффициент полезного действия

CPCM

композитный материал с фазовым переходом

CVD

разряд постоянного напряжения

DC / DC

постоянный ток в постоянный ток

ECT

электрохимико-термический

EEC

эквивалентная электрическая схема

EMS

управление энергопотреблением стратегия

HESS

гибридная система накопления энергии

HEV

гибридный электромобиль

HVAC

отопление, вентиляция и кондиционер

ICE

двигатель внутреннего сгорания

IGBT

биполярные транзисторы с изолированным затвором

SEI

твердоэлектролитный межфазный

MHPA

Массив микротепловых труб

PCM

материалы с фазовым переходом

PHEV

подключаемый гибридный электромобиль

PTC

положительный температурный коэффициент

RETC

пониженный термоэлектрический соединенный

SAC

синусоидальный переменный ток

самонагревающийся литий-ионный аккумулятор SHLB

UDDS

График вождения городского динамометра

Рекомендуемые статьи Цитирующие статьи (0)

Xiaosong Hu (SM’16) получил докторскую степень.В 2012 году получил докторскую степень в области автомобильной инженерии Пекинского технологического института, Китай. Он проводил научные исследования и защитил докторскую диссертацию. В период с 2010 по 2012 год защитил диссертацию в Автомобильном исследовательском центре Мичиганского университета, Анн-Арбор, США. В настоящее время он является профессором Государственной ключевой лаборатории механических трансмиссий и кафедры автомобильной техники Университета Чунцина, Чунцин, Китай. В период с 2014 по 2015 год он работал докторантом на факультете гражданской и экологической инженерии Калифорнийского университета в Беркли, США, а также в Шведском центре гибридных транспортных средств и на факультете сигналов и систем Технологического университета Чалмерса, Гётеборг. , Швеция, с 2012 по 2014 год.В 2014 году он также был приглашенным научным сотрудником Института динамических систем и управления Швейцарского федерального технологического института (ETH), Цюрих, Швейцария. Научные интересы включают технологии управления батареями, а также моделирование и контроль электрифицированных транспортных средств. Доктор Ху опубликовал более 100 статей для журналов / конференций высокого уровня. Он был удостоен нескольких престижных наград / наград, в том числе образовательной премии SAE Ralph Teetor в 2019 году, премии Emerging Sustainability Leaders в 2016 году, стипендии Марии Карри ЕС в 2015 году, премии ASME DSCD Energy Systems за лучшую работу в 2015 году и награды за лучшую докторскую степень в Пекине.Докторская диссертация в 2013 году. Он является старшим членом IEEE

Юшэн Чжэн получил степень бакалавра машиностроения в Чунцинском университете в 2018 году. В настоящее время он получает степень магистра наук. Имеет степень в колледже автомобильной инженерии при Чунцинском университете, Чунцин, Китай. Его исследовательские интересы включают терморегулирование аккумуляторных батарей и диагностику литиевых покрытий при низких температурах.

Дэвид А. Хоуи получил степень бакалавра и магистра медицины в Кембриджском университете, Кембридж, Великобритания, в 2002 году и докторскую степень.Докторская степень в Имперском колледже Лондона, Лондон, Великобритания, в 2010 году. Он доцент кафедры инженерных наук Оксфордского университета, Оксфорд, Великобритания, где возглавляет группу, занимающуюся моделированием, диагностикой и контролем электрохимических энергетических устройств. и системы. Он является редактором журнала IEEE Transactions on Sustainable Energy, а также старшим членом IEEE и членом ECS.

Гектор Э. Перес (S’14 – M’17) получил степень бакалавра машиностроения в Калифорнийском государственном университете, Нортридж, Калифорния, США, в 2010 году, степень магистра инженерных наук в области машиностроения в Мичиганском университете. Анн-Арбор, штат Мичиган, США, в 2012 г., и докторская степень.Докторская степень в области системной инженерии, полученная в Калифорнийском университете в Беркли, Беркли, Калифорния, США, в 2016 году. В настоящее время он является научным сотрудником Калифорнийского университета в Беркли и Мичиганского университета. Его текущие исследовательские интересы включают моделирование, оценку, оптимальное управление и экспериментальную проверку энергетических систем. Д-р Перес был получателем стипендий Фонда Форда для докторантуры и GEM, AACC O, премии Хьюго Шака за лучшую работу, премии ACC за лучшую студенческую работу, премии ASME DSCC Energy Systems за лучшую работу и премии ASME DSCC за лучшую работу. Награда в сессии «Системы возобновляемой энергии».

Аойф М. Фоли получил степень бакалавра наук (с отличием) и докторскую степень. степени Университетского колледжа Корка, Корк, Ирландия, в 1996 и 2011 годах, соответственно, и степень магистра наук Получила степень в Тринити-колледже, Дублин, Ирландия, в 1999 году. Она проработала в промышленности до 2008 года. В настоящее время она преподает в Школе механической и аэрокосмической инженерии Королевского университета в Белфасте, Белфаст, Великобритания. Ее исследовательские интересы включают ветроэнергетику, энергетические рынки, хранение энергии и электромобили. Она дипломированный инженер (2001 г.), научный сотрудник отдела инженеров Ирландии (2012 г.) и главный редактор журнала Elsevier Renewable and Sustainable Energy Reviews.

Майкл Пехт (S’78-M’83-SM’90-F’92) получил степень бакалавра акустики, степень магистра электротехники и инженерной механики и степень доктора философии. степень в области инженерной механики в Университете Висконсина в Мэдисоне, Висконсин, США, в 1976, 1978, 1979 и 1982 годах, соответственно. Он является основателем Центра усовершенствованной инженерии жизненного цикла (CALCE) Университета Мэриленда, Колледж-Парк, штат Мэриленд, США, где он также является профессором кафедры. Он возглавлял исследовательскую группу в области прогнозирования.Доктор Пехт — профессиональный инженер и научный сотрудник IEEE / ASME / SAE. Он получил премию IEEE для студентов-преподавателей и премию Международного общества сборки и упаковки микроэлектроники (IMAPS) Уильяма Д. Эшмана за достижения в области анализа надежности электроники. Он был главным редактором IEEE Transactions on Reliability в течение восьми лет и младшим редактором IEEE Transactions on Components and Packaging Technology

Crown Copyright © 2019 Издано Elsevier Ltd.

Сезонный уход за автомобильным аккумулятором | От жаркого лета до холодной зимы | Autobatteries.com

Погода может сказаться на вашем аккумуляторе. Узнайте больше о том, как сделать так, чтобы аккумулятор был готов к любому сезону.

Уход за автомобильным аккумулятором в жаркую погоду

Совет 1. Тепло влияет на срок службы батареи

Большинство людей думают о своем автомобильном аккумуляторе зимой, но на самом деле злейшим врагом аккумулятора являются теплые температуры.Жаркая погода означает высокие температуры под капотом, что ускоряет коррозию внутри аккумулятора. Это также может вызвать испарение воды из жидкого электролита батареи. Результат? Уменьшение емкости аккумулятора, ослабление возможности запуска двигателя и, в конечном итоге, сокращение срока службы аккумулятора.

Совет 2: проверьте аккумулятор

Убедитесь, что ваша батарея готова к жарким летним месяцам. Пройдите бесплатную простую пятиминутную проверку батареи, чтобы убедиться, что она выдерживает высокую температуру.Воспользуйтесь нашим сервисом «Найти продавца», чтобы найти ближайший к вам магазин и бесплатно протестировать аккумулятор.

Уход за автомобильным аккумулятором в мягкую погоду

Совет 1. Проверьте или замените батарею прямо сейчас

Осенью важно подготовить аккумулятор к зимнему сезону. Если сейчас есть какие-либо признаки того, что батарея разряжается, вероятно, она подведет вас зимой, особенно если у вас более старая батарея. Имеет смысл проверить или заменить батарею сейчас, чтобы избежать неприятностей из-за незапланированного выхода из строя зимой.

Совет 2: Проверьте аккумулятор и систему зарядки

Холодная погода осенью сильно сказывается на батареях, поэтому рекомендуется проверить батарею и систему зарядки. Следите за чистотой, герметичностью и отсутствием коррозии соединения аккумулятора. Батареи не всегда подают предупреждающие знаки перед выходом из строя; Перед зимой желательно сдать тест батареи. Воспользуйтесь нашим сервисом «Найти продавца», чтобы найти ближайший к вам магазин и бесплатно протестировать аккумулятор.

Совет 3. Следите за чистотой, плотностью и защитой от коррозии соединений аккумулятора

Осенью погодные температуры могут быть непредсказуемыми из-за неожиданно высокой жары, наводнений и раннего снегопада.Подготовка батареи к неожиданностям — лучшее, что вы можете сделать. Перед началом зимнего сезона проверьте аккумулятор. Следите за чистотой, герметичностью и отсутствием коррозии соединения аккумулятора. Также при обращении с аккумулятором важно соблюдать меры предосторожности.

Уход за аккумулятором вашего автомобиля в холодную погоду

Совет 1. Подготовьте аккумулятор к зиме

Вашему аккумулятору приходится нелегко в холодные зимние месяцы. Двигателю вашего автомобиля требуется больше мощности для запуска, когда температура ниже, и при таких температурах вашей батарее становится труднее обеспечивать питание.

Прежде чем зима станет ледяной на вашей батарее, проверьте вашу электрическую систему, включая батарею и генератор. Также проверьте аккумулятор с помощью вольтметра, чтобы убедиться, что он в хорошем состоянии. Ваш вольтметр должен показывать 12,4 вольт или выше. Держите аккумулятор полностью заряженным в течение зимы с помощью зарядного устройства или специалиста по обслуживанию, особенно если вы часто совершаете короткие поездки (менее мили). Воспользуйтесь нашим сервисом «Найти продавца», чтобы найти ближайший к вам магазин и бесплатно протестировать аккумулятор.

Совет 2: проверьте соединения автомобильного аккумулятора

Также важно правильно обслуживать компоненты вокруг батареи. Убедитесь, что кабели, стойки и крепления находятся в хорошем состоянии, а также проверьте соединения батареи, чтобы убедиться, что они чистые и надежные.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
