Пайка пластиковых труб своими руками. Академия РДС.

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-inzhenernoy-santekhniki/payka-plastikovykh-trub-svoimi-rukami/

Сборка или ремонт систем отопления, водопровода, канализации из современных полимерных изделий осуществляется легко и быстро, благодаря технологии спайки, применяемой для соединения деталей. Выполнить эти работы можно своими руками, если знать как паять пластиковые трубы.

Для паяния труб понадобятся:

Трубы, фитинги, перчатки, паяльник, ножницы для труб, рулетка,
карандаш, изопропиловый спирт.

Подготовка

Спайка полипропиленовых труб производится просто, но как и с любой конструкцией — перед началом работы лучше заготовить примерную схему монтажа.

  • Установите на платформу паяльника насадки нужного диаметра и зафиксируйте их винтом с помощью ключа. Если работаете с трубами нескольких размеров — используйте дополнительные гильзы.

  • Выставьте температуру нагрева на 260 °С и включите прибор в сеть. На нагрев потребуется 10–20 минут. О готовности к работе сообщит светодиодный индикатор. Еще около 5 минут нужно подождать перед сваркой первого стыка.

  • Пока паяльник нагревается, подготовьте трубу и фитинги. Для прочной сварки они должны входить друг в друга строго на определённую глубину. Недостаточное погружение приведёт к плохому соединению, а чрезмерное — уменьшит или полностью закупорит проходное сечение выдавленным пластиком.


При нагревании полипропилена выделяются вредные пары и дым, которые лучше не вдыхать. Поэтому во время работы проветривайте помещение.


Отрежьте трубу

  • Для резки материала применяются специальные ножницы, которые ещё называют труборезом. Они позволяют легко отсечь толстостенную трубу и получить ровные края без заусенцев.

  • Установите ножницы строго перпендикулярно трубе и совместите лезвие с первой меткой. Придерживая трубу одной рукой, второй нажимайте на рукоятки ножниц до тех пор, пока деталь полностью не разрежется.
Обезжирьте детали

Согласно инструкциям свариваемые детали полагается обезжиривать для лучшего соединения. Очистите трубы от любых загрязнений. Обработайте поверхности фитингов и труб смоченной в изопропиловом спирте тряпочкой.

Нагрейте трубу и фитинг
  • Вставьте в соответствующие гильзы паяльника сначала фитинг, затем трубу. Проталкивая детали, не проворачивайте их вокруг своей оси и не наклоняйте. Трубу вставляйте до тех пор, пока расплавленный полипропилен не дойдёт до карандашной чёрточки. После этого отсчитайте положенное время.

  • Детали различных размеров нужно греть в течение определённого времени. Чем больше диаметр — тем дольше. К примеру: диаметр 20 мм — 5 сек., но диаметр 40 мм — 12 сек. Все указанные данные справедливы для работ при окружающей температуре около 20 °С. Если в помещении холоднее 5 °С, то время нагрева увеличивается примерно в два раза.
Соединение трубы

Разогретые детали снимают с насадок паяльника и соединяют друг с другом, слегка прижимая торцами. Затвердевание полимера произойдёт через 2-3 минуты.

Проверяем качество соединения

По окончании сварки все стыки желательно осмотреть. У качественно выполненной спайки должна быть ровная поверхность, без следов пористости, трещин, складок и чрезмерного блеска, которые возникают при перегреве. Наплыв должен быть сплошным и равномерным по всей окружности соединения и возвышаться над наружной поверхностью не более чем на 2 мм — для изделий с толщиной стенки до 10 мм.


Паять пластиковые трубы своими руками несложно. Процесс пайки не требует наличие профессиональных навыков или опыта. Трубопровод из полиэтиленовых конструкций и ПВХ – надежная, долговечная и экологически чистая система для подачи воды и отопления.


С уважением,


Команда Факультета Сантехники и водоснабжения


#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy. ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-inzhenernoy-santekhniki/payka-plastikovykh-trub-svoimi-rukami/

Cварка пластиковых труб своими руками. Паяльник для сварки

Стыковая сварка пластиковых труб обеспечивает качественную герметизацию стыка, выглядит аккуратно, производится быстро. Подготовка концов стыкуемых изделий облегчается пластичностью материала, специальным ручным инструментом (нож, приспособление для снятия фаски). Для увеличения надежности шва края изделий обрабатывают техническим спиртом. Электрические муфты имеют встроенные в тело пластины с нагревательными элементами. К ним подается напряжение, тело муфты фиксирует трубы без дополнительных приспособлений. Трубы больших диаметров соединяют агрегатами, в которых изделия крепятся механическими зажимами.

Сварка пластиковых труб встык

Процесс описывается в руководстве дольше, чем происходит. Для самостоятельной сварки пластиковых труб не нужно обучаться, достаточно несколько раз воспользоваться рекомендациями специалистов для закрепления навыков:

  • насадки крепятся в паяльник, выставляется температура 170 – 250˚С
  • в это время визуально, тактильно контролируется состояние соединяемых концов труб
  • при необходимости выравнивается линия реза, снимается фаска, обезжиривается спиртом поверхность
  • звуковой сигнал извещает о достижении необходимой температуры насадки
  • фитинг одевается на насадку чуть раньше трубы, нанесение на край трубы риски обеспечит погружение на нужную глубину, второй отметки – требуемый угол поворота
  • поворот деталей на насадке во время нагревания может снизить качество соединения
  • время нагревания берется из таблицы в зависимости от диаметра изделий, толщины стенки
  • в момент соединения трубы/фитинга поворачивать детали запрещается, давление должно происходить лишь в одной плоскости до ограничительной риски, нанесенной на первом этапе маркером

Сварка пластиковых труб Ø110 мм занимает 10 секунд, Ø75, 63 мм стыкуется за 8 секунд, Ø50 – 32 мм стыкуются за 6 секунд, трубы Ø25 – 16 мм свариваются за 4 секунды. Приобретение оборудования для неразъемного соединения трубопровода этого типа экономически выгодно приобретать в собственность при строительстве коттеджа, дачи. В остальных случаях рекомендуется аренда паяльника либо наем строительной бригады для проведения работ. Наружные магистрали Ø110, 150 мм, шахты сборных колодцев Ø300, 600 мм требуют крупногабаритных профессиональных агрегатов. Эти работы самостоятельно производиться не могут.

Сварка пластиковых труб электромуфтами

Электромуфты представляют собой фитинги с внутренними контактами, нагревательными пластинами. Сварка пластиковых труб в этом варианте проще, чем предыдущая методика, обучение занимает несколько минут, для практики достаточно полуметрового куска трубы, нескольких муфт. Помимо основного оборудования здесь используются вспомогательные приспособления:

  • позиционеры – наибольшей популярностью пользуются ремешковые, механические модели, предназначенные для фиксации, удаления овальности края стыкуемого изделия с каждой стороны
  • приборы УОС – удаляют оксидный слой, сокращая время нагревания до пластичного состояния материала

Сварка пластиковых труб этими приборами максимально облегчена – электроника самостоятельно считывает штрих-код с трубы, фитинга, программирует время нагрева, контакта, температуру. Сбой технологического процесса, вызванный сдвигом деталей, перегоранием нагревательного элемента, КЗ, прочими факторами, выводится на дисплей, дублируется звуком. Информация о качестве соединения выводится на этот же дисплей. ПО совместимо с Windows, поэтому, данные по всей сварке на крупных объектах могут обрабатываться на месте либо удаленно.

Пошаговая инструкция по сварке полипропиленовых труб своими руками

При ремонте в доме (квартире), прокладке водопровода, системы отопления или обустройстве системы канализации на даче все чаще применяются трубы из полипропилена. Они и долговечнее, и легче, и проще в монтаже. Преимуществ по сравнению с трубами металлическими много.

Однако считается, что сварочные работы для соединения полипропиленовых труб возможны только при использовании каких-то сложных инструментов и высокопрофессиональных навыков. Но на деле все гораздо проще. Нужно только понимать принцип этой работы и следовать некоторым рекомендациям — тогда сварка полипропиленовых труб вполне возможна своими руками.

В первую очередь нужно знать, что у зарубежных производителей на каждое изделие существует свой собственный стандарт. Другими словами, нет единого ГОСТа, к которому мы привыкли. Для соединения труб могут понадобиться еще и различные фитинги, про которые я писал ранее (переходы, уголки и т.п.), которые придется приобретать. Они должны быть изготовлены из этого же материала – полипропилена. Более того, желательно, чтобы и трубы, и фитинги были от одного и того же производителя. Тогда при их сварке вообще не возникнет каких-либо трудностей.

Для сварки труб нужен лишь один электроинструмент — его называют и аппаратом для сварки полипропиленовых труб, и паяльником для труб, и «утюгом». Именно им производится нагрев материала. Его стоимость примерно в пределах 3 – 4 тысяч, поэтому можно и не приобретать, если работа предстоит «одноразовая». Лучше попросить у знакомых (если есть возможность) в «аренду».

Методика сварки труб

1) Подготовка всех деталей

Чтобы не путаться при проведении работы, следует заранее подготовить все элементы «схемы». Производятся необходимые замеры, отрезаются куски труб заданной длины. Отрезки труб и фитинги нужно разложить в таком порядке, в каком они и будут соединяться при помощи сварки. Это исключит возможность неправильного соединения участков трубопровода (схемы). Нужно понимать, что если резьбовое соединение можно раскрутить и переделать, то элементы, сваренные аппаратом, разборке не подлежат. Их просто придется выкинуть.

2) Разогревание паяльника

На нем есть регулятор температуры, который нужно выставить на рекомендованный инструкцией предел. После нагревания до выбранной температуры гаснет сигнальная лампочка терморегулятора.

3) Нагрев «деталей»

Для соединения элементов схемы (трубопровода) их необходимо разогреть. Соединяющиеся поверхности разогреваются, а потом стыкуются между собой. Происходит их «сплавление», что обеспечивает надежность и герметичность соединения. Поэтому детали, подлежащие соединению, вставляются в соответствующие разъемы сварочного аппарата. Как это делается, подробно изложено в инструкции на данный «паяльник». Нужно только внимательно ее изучить до начала работ.

4) Cоединение «деталей»

Разогретые детали стыкуются ровно и быстро. Не допускаются повороты вокруг продольной оси, перекосы. Если соединяются два отрезка трубы, то необходимо строго выдержать угол среза — только в этом случае получается надежный и герметичный шов/

5) Зачистка места соединения

Производится после остывания шва.

Советы по сварке

Перед началом работы по сборке (сварке) системы труб желательно потренироваться. Поэтому фитингов нужно закупить чуть больше, чем необходимо. А отрезать несколько кусков от трубы – не проблема. После подобной тренировки появится опыт в подобного рода сварочных работах, а значит, и уверенность в собственных возможностях.

Перед свариванием элементы необходимо подготовить — стыкующиеся поверхности зачищаются и обезжириваются. Без обезжиривания качественного шва не получится.

Заполнять собранную систему водой рекомендуется не раньше чем через 1 час после сварки элементов.

Сварка полипропиленовых труб своими руками

С появлением нового высокопрочного синтетического материала полипропилена возникла реальная альтернатива замены им металла. В частности, это сразу стало заметно на примере сантехнических труб, которые теперь широко используют, даже не прибегая к профессиональной помощи. Дело в том, что прежние резьбовые и электросварные соединения уступили место простой и эффективной технологии диффузионной сварки.

Способы применения аппарата

Суть метода, нагрев деталей трубопровода в специальном инструменте, называемом паяльником, по форме отличающийся от обычного представления. Это специализированная станина с отверстиями в пластине нагреваемой электротоком. В ней имеются отверстия, называемые нагревательными элементами (парами).



Если раньше процесс сваривания требовал знаний и опыта, то сегодня он превратился в легкое действие, обеспечивая беспроблемную работу в домашних условиях. Теперь сварка существенно экономит время сборки трубопровода и деньги. Обычно у прибора должно быть стационарное положение, но если предстоит ремонт или прокладка нового трубопровода в труднодоступных местах, можно использовать его, держа в руках. В последнем случае монтаж следует проводить в паре с помощником, так как технология прогрева и монтажа требует оперативного соблюдения временного режима. Этого трудно добиться на весу, одновременно держа аппарат и производя монтаж одному человеку.

Как правило, все основные коммуникации проходят по стенам, соответственно сваривать трубы и фитинги приходиться по месту. Очень часто изначально производится соединение с металлическими трубами с помощью тех же фитингов и муфт. Но основную работу по прокладке нового участка из пропилена можно выполнять фрагментами на заранее установленном на полу аппарате. Производят замер участка и развязки, затем осуществляют диффузионное сваривание под температурой на стене непосредственно. Для этой операции лучше использовать самое крайнее к сужению отверстие под нагревательные элементы.

Технология диффузионной сварки полипропиленовых труб

В общем случае, процесс соединения труб диаметром до 50 мм из пропилена одинаков, но различается по времени:

  • нагрева;
  • охлаждения.

Основным способом называют раструбовый метод. Для соединения участков труб используют муфты и другие фитинги, которые так же подвергают нагреву. В трубопроводах может применяться армированный тип труб, имеющих двойную изоляцию из полипропилена и алюминия. Их монтаж практически не отличается от обычных, за исключением предварительного снятия двух верхних слоев с оболочки с помощью специального инструмента – шейвера. Вместе с этим существует и другой способ, предполагающий соединение встык, но он эффективен только на диаметрах более 50 мм.

Металлопластиковые имеют много схожего полипропиленовыми, но слой алюминия у них спрятан глубже, что позволяет использовать слои полипропилена для диффузионной сварки. Процесс спайки проходит под оптимизированной температурой в 260 градусов Цельсия. Перед началом работ паяльник, рассчитанный на напряжение в 220 вольт, устанавливают для разогрева нагревательных втулок (нагревающих элементов). Обычно нужную температуру он набирает в течение 10 минут. В зависимости от наружного воздуха существует необходимость регулировать температуру и время нагрева.

Пока разогревается прибор, специальными ножницами делаются разрезы строго под прямым углом и по размеру, зачищаются от пыли и грязи. Так же следует заранее приготовить фитинги: муфты, тройники и т.д.

Метод подготовки армированных труб несколько отличается. Как уже было отмечено их предварительно следует избавить на концах спайки от «лишних» слоев с помощью шейвера. Это делается для того, чтобы они плотно вошли в соединительные муфты.

Любая полипропиленовая труба должна быть размечена под соединение с фитингом, так, чтобы ее конец доходил до середины + 2 мм дополнительно. Для этого с помощью кондуктора или рулетки на конец наноситься разметка. В случаях использования шейвера, не нужно беспокоиться о точности, ведь он сам, как и нагревательные элементы контролирует глубину нарезки.

В разогретые гильзы (нагревательные элементы) с одной стороны следует вставить полипропиленовую трубу до отметки, а с другой раструб муфты до упора. Если они входят туго, то следует их слегка покачать, но далее не мешать процессу, так как это нарушит целостность соединения.

Непосредственно процесс производят, ориентируясь на время согласно этой таблице.

Только специализированный паяльник сможет обеспечить точную выдержку времени и температуры, феном достичь того же результата просто невозможно.

После нагрева детали вынимают из гильз и без задержки соединяют меж собой прямым движением, соблюдая оси элементов. Некоторые производители наносят на продукцию специальные линии, благодаря им легче ориентироваться. Полученное соединение выдерживают по времени согласно параметрам.

В результате должно получиться соединение, где граница спайки обозначена равномерным наплывом вокруг неё.

Как можно было убедиться, температурная сварка доступна и довольно проста. Основное требование — наличие специального оборудования, то есть паяльника.

Пайка полипропиленовых труб — как правильно паять своими руками

Полипропиленовые трубы выдерживают высокое давление, температуру, легко монтируются и служат более 50 лет. Для соединения звеньев трубопровода проводится пайка полипропиленовых труб при помощи сварочного аппарата. Чтобы стыки были герметичными и прочными, нужно соблюдать некоторые рекомендации.

Виды ППР-труб

Полипропилен относится к группе термопластов. При нагревании до температур, ниже предела текучести, полимер переходит в вязкоэластичное состояние. Оно обратимо, поэтому материал при охлаждении снова становится твердым. Это свойство используется при сварке ППР.

Промышленность выпускает трубы диаметром от 10 до 1600 мм с толщиной стенки 2-61 мм. Для бытовых нужд применяют преимущественно сечения от 16 до 110 мм.

Трубный ассортимент изготавливают из разновидностей полипропилена:

  • монополимера РР;
  • блок-сополимеров РР-Н, РР-В;
  • рандом-сополимера РР-R.

Различия между ними заключаются в строении полимерных цепочек и структуре межмолекулярных связей.

Изделия из ППР обладают необходимой прочностью и химической стойкостью, но достаточно высоким термическим расширением. При нагреве на 50 °С труба длиной 10 м удлиняется на 60 мм.

Чтобы уменьшить деформации, проводится армирование полипропилена стекловолокном или алюминиевой фольгой. Наибольшее распространение такие материалы получили в системах низко- или высокотемпературного отопления, где среда испытывает значительные колебания температуры.

В маркировке продукции содержится информация об изготовителе, типе и диаметре трубы, толщине стенки, классе эксплуатации, номинальном рабочем давлении. Дополнительно может быть указан номер российского или международного стандарта.

Область применения труб определяется рабочим давлением:

  • PN10, PN16 — для холодного водоснабжения;
  • PN20 — для холодного и горячего водоснабжения;
  • PN25 — для отопления.

О назначении может сказать цвет пластика:

  • белый и серый — для внутреннего холодного или горячего водопровода, отопления;
  • черный —для наружных систем;
  • зеленый — для полива, холодных трубопроводов небольшой протяженности.

Особенности монтажа

Пайка полипропиленовых труб ведется с помощью тепловой контактной или электроимпульсной сварки. Термопластичный полимер на соединяемых участках при нагреве размягчается, а при затвердевании образует монолитный стык. Узлы являются неразборными.

Для тепловой сварки используется специальный паяльник с греющими насадками различного диаметра. Оптимальная температура пайки полипропиленовых труб 260-300°С. При сборке системы рекомендуется применять изделия одного производителя, что гарантирует совместимость труб и фитингов по диаметру и химическому составу.

При монтаже используются:

  • муфты, тройники, углы, переходники, отводы, обводы из ППР;
  • комбинированные изделия для соединения с металлом;
  • шаровые краны;
  • обратные клапаны;
  • фильтры;
  • водорозетки.

К стене трубопровод крепится с помощью кронштейнов, хомутов, опор.

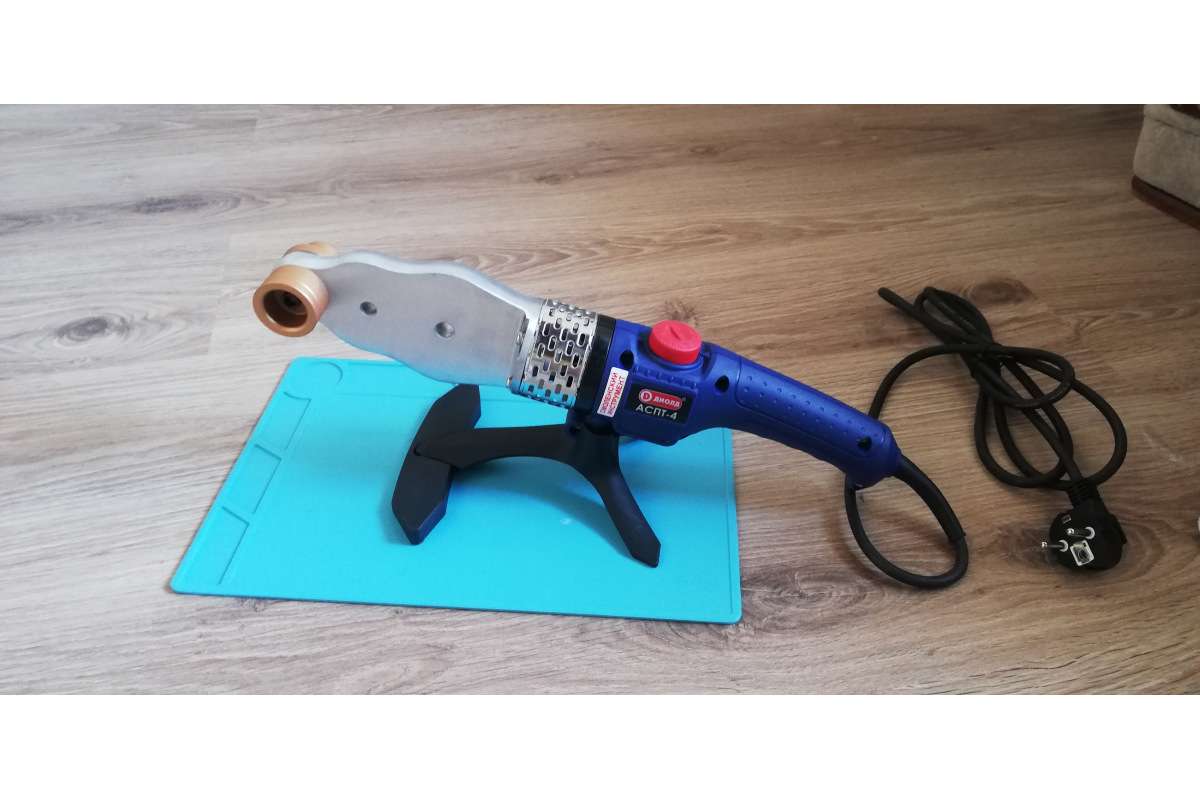

Устройство и принцип работы ручного паяльника для ППР

Сварочный аппарат для пайки полипропиленовых труб помогает быстро и качественно смонтировать систему водоснабжения, отопления, дренажа или полива. Инструмент состоит из корпуса с ручкой, металлической платформы («утюга», цилиндра) для крепления насадок и подставки.

Прибор работает от сети 220 В, потребляемая мощность 600-2000 Вт. Температура нагрева задается терморегулятором в пределах 50-300°С. Определить готовность к работе можно по светящимся индикаторам. В платформе предусмотрены отверстия под насадки для трубопроводов наиболее распространенных диаметров 20, 25, 32 мм. В некоторых моделях комплектация расширена до 40, 50 или 63 мм.

Насадки устанавливаются попарно — гильза предназначена для разогрева участка трубы, дорн для раструба муфты или корпуса арматуры. Покрытие может быть стальным или тефлоновым. В отличие от металла полимерный материал обладает низкой адгезией, намного лучше очищается от пластикового припоя.

В штырьевых паяльниках используются колодочные насадки. Они состоят из двух частей и закрепляются к нагревателю болтами. Такие сварочные аппараты применяют для пайки в труднодоступных местах.

Как правильно паять полипропиленовые трубы согласно инструкции:

  1. Установить нужные насадки.
  2. Прибор включить в сеть.
  3. Задать требуемую температуру с помощью терморегулятора.
  4. Дождаться сигнала индикатора.
  5. Надеть трубу на одну насадку, фитинг на другую.
  6. Выждать время, указанное в таблице инструкции.
  7. Снять нагретые элементы, соединить, прижать без усилия.
  8. Дать остыть в течение нескольких минут.

Некоторые производители укомплектовывают прибор металлическим кейсом для хранения и переноски, ножницами для резки полипропиленовых труб, защитными перчатками. Электроинструмент доступен по цене и прост в применении, что сделало его популярным как у профессионалов, так и домашних мастеров.

Пайка неармированных труб

Сваривать ППР-трубы рекомендуется при температуре воздуха не ниже +5°С, так как на морозе пластик становится хрупким. Для монтажа понадобятся фитинги, паяльник, шестигранник для закручивания насадок, ножницы, рулетка, карандаш, перчатки. Насадки больших диаметров устанавливают ближе к основанию, меньшие — к краю нагревательной платформы.

На терморегуляторе выставляют температуру в диапазоне 240-280°С. После отключения контрольного индикатора можно приступать к пайке.

Резка

Труба перед свариванием должна быть подготовлена. Ее нарезают на участки согласно схеме трубопровода заранее или непосредственно при монтаже. Для резки используют специальные ножницы по полипропилену, дающие ровный рез.

Ножницы могут быть различной конструкции — с обратной пружиной, храповым или роликовым механизмом, электроприводом. Широкое основание позволяет установить трубу правильно по отношению к режущей части.

Допускается применение ножовок по металлу. Для получения качественного среза инструмент нужно держать строго перпендикулярно оси трубы.

Снятие фаски

По технологии монтажа полипропиленовых трубопроводов требуется снять с торцов фаску глубиной 1 мм под углом 30°. Этой операцией часто пренебрегают, считая, что она не нужна. Тем не менее, благодаря срезанию лишнего объема и формированию утонченного окончания трубы соединение в нагретом виде намного легче собирается и меньше деформируется. Расплавленный материал не продавливается в просвет и не снижает его площадь.

Фаску можно снять строительным ножом, специальным точильным станком или самодельным устройством с режущим лезвием.

Видео как снять фаску у алюминевых и неалюминевых труб

Очищение и обезжиривание

Снятие пыли, загрязнений и жира производится ветошью, смоченной ацетоном. Эта мера способствует более равномерной диффузии между разогретыми границами трубы и фитинга, увеличивает срок службы узла.

Разметка

Если достаточного опыта сварки нет, рекомендуется сделать предварительную разметку. Для этого на торце трубы отмеряют расстояние, равное глубине раструба фитинга плюс 2 мм, и ставят карандашом отметку. Можно установить ограничительный хомут.

Рекомендуемые расстояния до риски в зависимости от диаметра трубы:

Если фронт работы большой, удобно пользоваться самодельным шаблоном.

Прогрев и соединение

Время нагрева насадок зависит от толщины стенки трубы. Чем она больше, тем дольше должно быть температурное воздействие. Рекомендуемые производителями величины указываются в инструкции к сварочному аппарату.

Трубу насаживают на разогретую гильзу до ограничительной метки, а фитинг — на дорн.  Через несколько секунд детали аккуратно снимают, соединяют с небольшим усилием, выдерживают технологическую паузу и охлаждают естественным путем без механический воздействий. После каждого применения насадки очищают от остатков налипшего материала.

Превышать время нагрева не рекомендуется. В результате полипропилен становится слишком вязким и образует наплывы, которые могут сузить просвет и нарушить проходимость соединения.

Нельзя допускать несоосности аппарата и деталей при сварке. На участках длиной более 2 м нужно подложить подставки. Сложные звенья лучше заранее спаять на горизонтальной площадке — полу или столе, а затем уже вварить готовый узел в трубопровод.

Как паять полипропиленовые трубы с армированием

Армирующий слой, уменьшающий температурные деформации, изготавливается из алюминиевой фольги или стекловолокна. Он может располагаться на внешней поверхности или в толще стенки. Трубы, армированные стекловолокном, сваривают аналогично обычным полипропиленовым. Стеклянные нити не препятствуют диффузии материалов, при отвердении структура не меняется.

Фольга при сварке создает непроницаемый барьер для смешивания молекул полимера, поэтому металл предварительно удаляют на глубину стыка. Для этого применяют специальные ручные зачистки или насадки на перфоратор.

Зачистки работают по принципу точилки для карандашей. Они срезают верхний слой полипропилена и металл. На поверхности после обработки не должны остаться частицы фольги. Дальше пайка проводится обычным способом с подбором соответствующих фитингов.

Как паять полипропиленовые трубы в труднодоступных местах

Часто бывает, что к соединению сложно добраться даже с компактным ручным паяльником. Это участки под потолком, в углах, нишах или места с близко расположенным сантехническим оборудованием. В этом случае применяются следующие способы сварки:

  • Сложный узел сначала собирают отдельно, затем приваривают к трубе в удобном месте.
  • Нагревают последовательно прямую и ответную часть с минимальным промежутком времени и быстро соединяют, чтобы детали не успели остыть.
  • Используют одновременно 2 комплекта насадок, устанавливая их в нагреватель зеркально. При этом одна из веток не должна быть жестко закрепленной.
  • Предварительно разогретые на штырьевом паяльнике насадки слегка откручивают, снимают и расплавляют ими соединяемые участки.

Поскольку сварку нужно проводить быстро, для работы в труднодоступных местах не обойтись без помощника.

Гидравлические испытания

Качественные соединения при внешнем осмотре не имеют несоосности более 5°, складок, трещин или других дефектов. По кромке раструба должен образоваться валик, выступающий за торец трубы. Если он неоднородный или слоистый, при сварке был нарушен температурный режим или в стык попала грязь.

Гидравлические испытания проводят при давлении, превышающем максимально допустимое в 1,5 раз. Так для трубопровода с РМ 25 атм. это 40 атм. Время нагнетания 30 мин.

Через 10 и 20 минутах давление снижают, проверяют соединения на герметичность. Затем давление повторно повышают. Если обнаружены утечки и потеря по манометру более 0,2 бар, участок трубопровода с дефектами нуждается в замене. Если вы нанимаете специалиста, стоимость пайки полипропиленовых труб будет выше, чем при самостоятельном монтаже. Зато вы на 100% сможете избежать протечек из-за некачественных стыков и, следовательно, сэкономите на переделках.

Техника безопасности при пайке труб

Чтобы не нанести вред своему здоровью, при сварке полимеров нужно соблюдать правила:

  • Организовать в помещении хорошую вентиляцию.
  • Надевать рукавицы для предотвращения ожогов.
  • Не держать рядом с рабочим местом горючие материалы и жидкости.
  • Выполнять правила обращения с электроинструментом.

Желательно иметь поблизости аптечку для оказания первой помощи.

Как не допустить ошибок

Качеству сварки может навредить несоблюдение технологии. Чтобы не пришлось заменять отдельные участки или весь трубопровод,  рекомендуется:

  • не работать при низких температурах воздуха;
  • не превышать время нагрева;
  • не крутить детали соединения, снимая с насадок;
  • не применять излишних усилий при стыковании;
  • не использовать насадки с поврежденным покрытием;
  • очищать и обезжиривать поверхности;
  • не сваривать металлический трубопровод рядом с фитингом из ППР, который при нагреве может расплавиться.

Видеоинструкция по монтажу полипропиленовых труб

Заключение

Пайка полипропиленовых труб своими руками проводится с помощью компактного сварочного аппарата. Для получения качественных соединений нужно использовать комплектующие одного производителя. При строгом соблюдении технологии стыки будут герметичными, прослужат не менее срока эксплуатации самого трубопровода.

Сварка пластика паяльником

Когда пластиковый корпус предмета треснет или разбивается на части, большинство людей просто покупают новый; однако пластик чрезвычайно пластичен, его довольно легко расплавить и снова прикрепить паяльником. Хотя отремонтированный объект будет выглядеть не так, как когда он был новым, с практикой вы можете сделать гладкие пластиковые сварные швы, которые не являются косметически очевидными.

Использование паяльника для сварки пластика не ограничивается ремонтом: пластик можно сваривать для изготовления изделий и даже для художественных целей.Вам не нужно выходить и покупать комплект для сварки пластика, если у вас уже есть паяльник или станция — вы можете начать сварку пластика уже сегодня. Давайте посмотрим на процесс.

(Примечание: перед тем, как сделать первый сварочный шов, вы можете поэкспериментировать с ломом пластика, чтобы узнать, сколько времени вам понадобится, чтобы прижимать паяльник к определенным точкам пластика.)

Начните с тщательной очистки пластика с помощью мыла и обезжиривателя, даже если он не выглядит грязным. Отшлифуйте края пластика, чтобы они не зазубрились.Затем вы подключите паяльник и дайте ему прогреться, что займет всего несколько минут.

Сожмите два куска пластика вместе и удерживайте их в этом положении, проводя паяльником по шву, пока два куска пластика частично не сольются вместе. Пока кусочки пластика еще горячие и подвижные, отрегулируйте их так, чтобы они максимально подходили друг к другу.

Вы можете усилить сварной шов, добавив в шов небольшие кусочки пластика, в идеале тонкие полоски.Затем полностью расплавьте эти кусочки пластика, нажав на них наконечником паяльника, пока они не станут жидкими. Паяльником равномерно распределите разжиженный пластик по длине шва.

Последний шаг — пройти по шву и окружающему его пластику паяльником быстрыми плавными движениями. После того, как вы немного попрактикуетесь в этой технике, вы сможете создать ровный, гладкий пластиковый шов.

Сварка пластмасс своими руками · Моя занятая пенсионная жизнь

Время чтения: 7 минут.

Мне понадобились советы по сварке пластика своими руками.Сварка пластика была в моем будущем. Для будущего проекта мне нужна была пила по мокрому, а у появившейся пилы была трещина в поддоне для воды. Продавец был очень прямолинеен и назвал это недостатком в рекламе, поэтому я был предупрежден. Когда я приехал к продавцам, трещина оказалась в самом худшем месте, где можно получить трещину. Это было в углу. Он шел от верха сковороды до дна сковороды с парой шпорцевых трещин, отходящих от основной трещины. Купил мокрую пилу.

Сварочный пластиковый поддон для воды своими руками с паяльником и стяжками

Предыдущий опыт

Я уже знал о сварке пластмасс, так как ранее требовался шов на корпусе песочного фильтра.Нет, я не выполнял эту сварку. Я поручил это профессионалу в магазине принадлежностей для бассейнов. Этот сварной шов продержался несколько лет, прежде чем на танке образовалась новая трещина. Оригинальный сварной шов никогда не выходил из строя.

Мысли о том, как исправить эту трещину

Теперь у меня была пила для мокрой обработки, для которой нужно было приварить поддон для воды. Мои первоначальные мысли заключались в том, что если бы трещина была в середине сковороды, я мог бы приклепать к ней немного алюминия. Немного кровельного цемента может предотвратить вытекание воды.Это все равно что залатать протекающий желоб. Угловая трещина полностью убила эту идею. Я посетил youtube.com и нашел несколько видеороликов, в которых для сварки использовался паяльник малой мощности. Мда, у меня есть паяльник, возможно, мне не понадобится специальный инструмент. Может быть, сварка пластика своими руками мне подойдет.

Присадочный материал

Я знал, что при обычной сварке используется пруток или проволока, которые помогают заполнить материал между двумя свариваемыми деталями.Я считал, что в процессе сварки пластмасс будет такой материал. Я поискал, и вот они, заливные стержни для разных пластмасс. Мой поддон для воды с мокрой пилой старый, и я не знаю, из какого пластика он сделан.

Осторожно, коробка выходит

Я смотрел эти видео, смотрел и прислушивался к любым советам по технике сварки. Иногда есть видео, которые показывают вам технику, которую вы ищете, но если вы внимательно прислушаетесь, ведущий дает советы о процессе, независимо от того, называет ли он их как таковые.Большую часть времени человек болтает о процессе, и внезапно появляется подсказка в режиме маскировки. Они раздают их, даже не подозревая, что передали драгоценный камень знания. Хорошо, хорошо, я убираю коробку с тирадами.

Без специального инструмента или присадочного материала

Мне не нужно покупать специальный инструмент для этой работы. У меня уже есть небольшой паяльник. Кроме того, мне не придется покупать специальный пластиковый сварочный стержень. Я нашел видео, где в качестве материала сварочного стержня использовали стяжки.Кроме того, они укрепили сварной шов бумажными скобами, которые они сплющили и закопали в пластик под сварным швом. Мне нравятся эти идеи. Материалы у меня уже есть под рукой. Также мой кошелек очень доволен, никаких новых инструментов и других материалов, которые нужно покупать и хранить. Сварка пластика своими руками — это для меня!

Наконечники по сварке пластмасс

Я обнаружил, что следующие подсказки назывались или обсуждались. Я также добавил несколько своих наблюдений.

  1. Очистите область сварки спиртом.
  2. Работа в хорошо проветриваемом помещении (лучше всего на открытом воздухе) .
  3. Установите вентилятор, чтобы всасывать или выдувать пары от вас, или наденьте соответствующий респиратор с картриджами, рассчитанными на защиту от паров.
  4. Надевайте защитные очки или маску, закрывающую все лицо, и перчатки, чтобы защитить глаза и предотвратить ожоги рук.
  5. Пластмасса нагревается, это облегчает плавление и добавление наполнителя.
  6. Приварите пластик прихваточным швом, чтобы скрепить трещины.
  7. Чем глубже вы вплавите пластик, тем прочнее будет сварной шов.
  8. Техника обучения с использованием паяльника коротка, но еще предстоит научиться.
  9. Укрепите сварной шов проволочными или бумажными скобами, чтобы повысить его прочность.
  10. Не ожидайте, что он будет выглядеть как новенький.

Очистить зону сварки

Здесь важно, чтобы при сварке деталь не содержала посторонних материалов. Если это не пластик, его необходимо удалить или очистить.Я использовал спирт высокой крепости (90%), чтобы очистить область. Предыдущий владелец попытался исправить эпоксидную смолу, но она оказалась безуспешной, поэтому мне пришлось сколотить ее и убрать, пока она не исчезла. Я мог бы использовать мыло и воду, если бы у меня было достаточно времени, чтобы оно полностью высохло. Но крепкий спирт испаряется за секунды.

Безопасность

Следующие три шага связаны с безопасностью. Первым делом нужно выбрать место для сварки на открытом воздухе. Вам нужно много свежего воздуха.Пары, образующиеся при сварке пластика своими руками, вредны для вас. Так что не делайте этого в доме или гараже.

Затем установите вентилятор так, чтобы он всасывал или выдувал дым или пар от вас, пока вы работаете. Отсос паров — вероятно, лучший способ, так как тогда воздух не будет пытаться охладить вашу работу. Если у вас нет вентилятора, всегда можно надеть респиратор с картриджами с паронепроницаемостью.

Надевайте защитные очки для защиты глаз.Поскольку вы работаете с горячим инструментом и нагреваете пластик до тех пор, пока он не станет мягким и текучим, настоятельно рекомендуется использовать перчатки, чтобы предотвратить ожоги пальцев или рук.

Согреть пластик

Нагревание пластика помогает пластику стать более пластичным. Это начальное тепло значительно упрощает добавление дополнительного материала (пластмассовый сварочный стержень или пластмассовый материал) . Тепловой пистолет или фен для волос помогут вашему пластику быстро нагреться, но не переусердствуйте.Вы же не хотите, чтобы деталь при сварке становилась настолько горячей, что теряла форму.

Прихваточный шов

Прихваточный шов — это то, что делается для удержания двух деталей на месте и установления их взаимного расположения друг относительно друга. Это также обеспечивает их выравнивание во время выполнения основного сварного шва. Эта часть техники особенно хорошо работает при трещине. Две части можно сжать вместе (убедитесь, что все правильно выровнено перед нагреванием) , прикладывая паяльник к краю трещины, пока он не начнет плавиться.Снимите паяльник и продолжайте удерживать части вместе, пока пластик снова не станет твердым (15-30 секунд) . Теперь две детали скреплены «прихваточным швом». Нет необходимости в зажимах, ремнях или приспособлениях для удержания двух частей вместе, пока вы завершаете основной сварной шов.

Более глубокое плавление

Эта часть техники гарантирует, что вы действительно соедините две части вместе, а не только на поверхности. Я обнаружил, что это особенно легко сделать с помощью паяльника.Паяльник имеет заостренный наконечник, и его конец можно очень легко использовать для плавления канавки вдоль трещины. Я использовал наконечник паяльника, чтобы проплавить канавку примерно на половине толщины материала, над которым я работал. Эту часть процесса я бы назвал «прихваточным швом». Он прочно удерживал две части вместе, пока я не смог заполнить трещину. Затем я «приварил» дополнительный пластик, чтобы заполнить канавку и еще немного. Затем я перевернул кусок и повторил процесс на другой стороне трещины.Таким образом, материал сварного шва фактически полностью прошел через пластиковый поддон для воды, когда сварка была завершена.

Кривая обучения

Кривая обучения сварке пластмасс очень короткая, но она все еще есть. Если вы беспокоитесь, что собираетесь «все испортить», найдите какой-нибудь предмет для практики. Кривая обучения будет заключаться в том, как долго держать паяльник на пластике, чтобы не пробить дырку в материале. Кривая также касается того, как расплавить сварочный стержень и заставить его прилипать к заготовке, когда вы продолжаете сварку.Последняя часть кривой будет посвящена тому, как улучшить фактический сварной шов. После того, как вы закончите, сварной шов может выглядеть довольно грубым. Речь идет о применении жала паяльника, чтобы сгладить вид сварного шва.

Усильте сварной шов

Усильте сварной шов, если деталь используется под нагрузкой или испытывает сильную вибрацию. Я нашел видео, в котором предлагалось использовать скобы (скрепляющие бумагу) для усиления сварного шва.Я считаю, что если у вас плоская заготовка, это хорошая техника. Но если вы работаете с изогнутым объектом или местом, жесткость скобы становится проблемой. Вам понадобится другая техника.

Более эффективный способ — использовать одиночный провод из очень небольшого многожильного провода (изоляционный материал удален) для усиления сварного шва. Многожильный провод очень гибкий и легко укладывается по кривой. Положите провод на материал и приложите кончик паяльника к проводу, пока не увидите, как он спускается в пластик.Затем добавьте дополнительный материал на проволоку и дайте ему остыть, чтобы он прочно держался на проволоке. Затем повторите процесс вдоль проволоки, пока не пересечете трещину. Обрежьте проволоку и повторяйте процесс, пока вся проволока не будет заделана и покрыта дополнительным материалом. Повторите столько раз, сколько вы чувствуете, что деталь нуждается в подкреплении. Я использовал 5 подкреплений (он будет вмещать около 5 галлонов воды) вдоль моей 3-дюймовой трещины.

Окончательный вид сварной детали

Не ожидайте, что сварная деталь будет выглядеть как новая.Он не будет гладким и неровным. Вы добавляете дополнительный материал, и этот расплавленный пластик хочет прилипнуть к жало паяльника, и оно будет подтягиваться, когда вы вынимаете паяльник, поэтому установите свои ожидания на более низкий уровень, чем идеальный внешний вид. Не поймите меня неправильно, я все еще ожидал, что мой армированный сварной шов сможет выдерживать воду и выдерживать вибрации пилы. У него получилось и то, и другое, но это не совсем гладко или красиво.

С тех пор, как я написал эту статью, я сваривал все больше и больше пластиковых деталей по всему дому.Я считаю, что паяльник — лучший инструмент для создания бороздки в трещине и глубокого заполнения шва коротких трещин (длина в дюймах) . Это также лучший инструмент для прихваточной сварки вдоль трещины. Но если вы пытаетесь заполнить трещину длиной более нескольких дюймов, для меня это замедлится. Я обнаружил, что есть лучший инструмент для очень простого и быстрого заполнения длинной трещины.

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

(Моя занятая пенсионная жизнь.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

(Mybusyretiredlife.com Все права защищены)

Имеет специальность механика. Я работал над всем, что связано с домом, от замены лампочки до перемещения несущей стены. Что касается рецептов, они появились после того, как я не смог найти то, что искал, и рецепты, которые за всю жизнь я полюбил и которыми хочу поделиться с миром.

Понравился этот пост? Вам могут понравиться:

Паяльник для пайки пластиковых труб своими руками | Своими руками

Полипропиленовые трубы благодаря невысокой стоимости и простоте подключения используются многими владельцами при установке водопровода в квартире или доме. Устройств для пайки труб существует множество, но не все они доступны по цене, поэтому я сделал паяльник из старого электрического утюга.

На «подошве» утюга (ТЭН) (фото 1, поз. 1) в предварительно просверленное отверстие болтом с двух сторон закреплен ТЭН для внешнего (7) и внутреннего (см. Фото 2) диаметров трубы.Теплоизоляционная оболочка (фото 1, поз. 2) и модуль терморегулятора (3), закрепленные на текстолитовой пластине (4), соединены с нагревателем и установлены на подставке (5). Между кожухом и пластиной я поместил фторопластовые изоляторы (6).

Алюминиевая подставка надежно удерживает конструкцию, а выступающая часть текстолитовой пластины свободно вставляется в ее паз (8) и легко снимается, что позволяет удобно хранить устройство. Деревянная ручка прикреплена саморезами к текстолиту.Модуль терморегулятора был собран по схеме …

При установке водопровода включаю паяльник, выставляю нужную температуру. В ТЭН с двух сторон вставляю трубы d 25 мм не более чем на 5 сек, снимаю и спаиваю, соединяя нагретые концы.

Схема самодельного паяльника для пластиковых труб

1. Переменная 500 кОм (R 1)

2. Резистор 4,7кОм0,5 Вт (R2)

3.Резистор 1 мОм, 0,25 Вт (R3)

4. Динистор ДБ-3 (ВС 1)

5. Симистор TM 25-4 (VS 2)

6. Термоэлектрический нагреватель 1000 Вт (T3H)

7. Конденсатор 0,1 мкФ, 400 В (C 1)

8. Неоновая лампа HL 1 (индикатор сети)

Терморегулятор установлен в алюминиевом корпусе размером 130x60x90 мм на стеклопластиковой плите с фольгированным покрытием. Ручка управления выдвинута и имеет деления. При включении прибора загорается красная лампа.


Читайте также: Паяльник — фото и чертежи


Паяльник для пластиковых труб своими руками — фото

© Автор: Николай Мартыненко, Житомир. Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

10 вариантов использования паяльника

С паяльником знаком каждый умелец. Он плавит припой (металлический сплав с низкой температурой плавления) для плавления двух материалов с помощью тепла, подаваемого через концентрированную точку. Это особенно удобно для торговцев, таких как электротехники, ювелиры, слесарии и т. Д.

Это также более безопасно и точнее, чем плавление с помощью других нагревательных инструментов, таких как горелка, и практически не имеет риска воспламенения или ожога материалов, которые вы используете.Вот 10 способов узнать больше о том, на что способен паяльник:

1) Пайка в кровельных работах

Кровельщики часто используют припой для сплавления компонентов медной кровли. Его также используют при изготовлении гидроизоляции кровли. Поскольку кровля не требует такой точности, как работа с крошечными компонентами, обычный паяльник для кровли имеет широкий наконечник, который может очень быстро нагреваться, и ему часто помогает газ для поддержания тепла в ветреную погоду.

2) Пайка металлических желобов

Металлические желоба для дома скрепляются пайкой.Это похоже на материалы, которые кровельщик использовал бы для кровли. Пайка создает прочное соединение, которое делает водостоки герметичными. Определенно удобно в дождливые дни!

3) Пайка витражей и мозаики

Красивые узоры разных цветов, которые вы видите на витражах и мозаиках, скрепляются припоем. Обычно для этого требуется более мощный паяльник на 100 Вт, а также другие инструменты, такие как стеклорез или шлифовальный станок.

4) Пайка для пластиковых плат

Одно из самых распространенных применений паяльника, пластиковые печатные платы используются в электронике.Металлический сплав припоя обеспечивает продолжение электрического тока при соединении двух проводов. Необходимая для этого точность часто означает необходимость использования более точных инструментов, включая контроль температуры паяльника.

5) Пайка для электриков

Как и в случае с печатными платами, электрики используют паяльники для сращивания проводов в жилых или коммерческих помещениях. Они также используют их для предохранения проводов в электрических клеммах или панелях управления.

6) Пайка в автосервисе

Хотя припой недостаточно прочен для ремонта двигателя, он обычно используется для заполнения неровностей, сглаживания шероховатых поверхностей или затяжки соединений. Его также можно использовать для заполнения отверстий, плавления металлических панелей и лужения краев металлических листов при ремонте кузова вашего автомобиля.

7) Паяльные инструменты для домашних проектов

Еще одно распространенное применение паяльника — домашние проекты мастеров своими руками. Обширная тема означает, что в дополнение к обычному паяльнику есть также несколько паяльных инструментов, таких как паяльный карандаш или паяльный пистолет.

8) Пайка ювелирных изделий

Еще одно ремесло, требующее высокой точности, ювелиры, как правило, используют паяльные ручки или паяльники со сменными наконечниками для большей точности при работе с ювелирными изделиями. Припой также имеет высокий процент серебра.

Из-за оксидов, которые образуются при нагревании металла, ювелиры обычно используют флюс буры, чтобы уменьшить окисление, чтобы помочь сохранить качество своей работы.

9) Пайка вакуумных трубок

Вакуумные трубки могут быть припаяны для образования герметика и изоляции деталей при выполнении соединений металл-керамика.Это важно в электронике, так как почти вакуум обеспечивает свободное прохождение электрического тока.

10) Пайка в сантехнике

В целях безопасности при соединении водопроводных труб сантехники используют припой, не содержащий свинца. Хотя более крупные проекты обычно можно выполнять с помощью горелки, в некоторых ситуациях они работают в ограниченном пространстве, где паяльник будет безопаснее и проще в обращении.

Вот и все! Паяльники бывают не только по-разному, но и по-разному.Чтобы подобрать идеальный паяльник для работы, ознакомьтесь с нашей подборкой на Chandler Tool! А если вы только изучаете все тонкости пайки, вот руководство для начинающих, которое поможет вам начать работу!

Руководство по пайке | Электронный клуб

Руководство по пайке | Клуб электроники

Как паять | Радиатор | Компоненты |
Припой | Демонтаж | Бернс

Информацию о паяльниках и других инструментах см. На странице «Инструменты».

Загрузите PDF-версию этой страницы: Руководство по пайке (PDF)


Как припаять

Сначала несколько мер предосторожности:

Никогда не прикасайтесь к элементу или наконечнику паяльника.
Они очень горячие (около 400 ° C) и могут вызвать неприятный ожог.

Соблюдайте осторожность, чтобы не прикасаться кончиком утюга к сетевому шнуру.
Утюг должен иметь термостойкий изгиб для дополнительной защиты. Обычный пластик
flex будет немедленно плавиться, если к нему прикоснуться горячим утюгом, и есть серьезный
опасность ожога и поражения электрическим током.

Всегда возвращайте паяльник на подставку, когда он не используется.
Никогда не кладите его на рабочий стол, даже на мгновение!

Работайте в хорошо вентилируемом помещении.
Дым, образующийся при плавлении припоя, в основном возникает из-за флюса и весьма раздражает.
Не дышите им, держите голову сбоку от работы, а не над ней.

Вымойте руки после использования припоя.
Традиционный припой содержит свинец, который является ядовитым металлом.

Если вы обожжетесь, см. «Первая помощь при ожогах».

Настоятельно рекомендую использовать паяльник с термостойким силиконовым кабелем
в целях безопасности, потому что он не расплавится при случайном прикосновении к горячему утюгу.

Например, паяльник 230 В от Rapid Electronics:
паяльник

Подготовка паяльника:

Поместите паяльник в подставку и подключите.
Утюгу потребуется несколько минут, чтобы
достичь своей рабочей температуры около 400 ° C.

Смочите губку в подставке.
Лучше всего для этого приподнять подставку и подержать под струей холодной воды в течение
на мгновение, затем нажмите, чтобы удалить лишнюю воду. Он должен быть влажным, а не мокрым.

Подождите несколько минут, чтобы паяльник нагрелся.
Вы можете проверить, готов ли он, попытавшись расплавить немного припоя на наконечнике.

Протрите кончик утюга влажной губкой.
Это очистит наконечник.

Расплавьте немного припоя на кончике утюга.
Это называется лужением, и оно помогает теплу отводиться от кончика утюга.
к суставу. Это нужно делать только тогда, когда вы подключаете утюг, и иногда
во время пайки, если вам нужно протереть наконечник о губку.

Теперь вы готовы приступить к пайке:

Держите паяльник как ручку у основания ручки
(представьте, что вы собираетесь написать свое имя). Не прикасайтесь к горячему элементу или наконечнику.

Коснитесь паяльником соединяемого соединения.
Убедитесь, что он касается как вывода компонента, так и дорожки. Держи кончик там
на несколько секунд и …

Нанесите немного припоя на соединение.
Он должен плавно перетекать на свинец и гусеницу, чтобы сформировать форму вулкана, как показано на рисунке.
на диаграмме.Наносите припой на соединение, а не на железо.

Удалите припой, затем утюг, сохраняя соединение неподвижным.
Прежде чем перемещать монтажную плату, подождите несколько секунд, пока соединение остынет.

Внимательно осмотрите соединение.
Он должен выглядеть блестящим и иметь форму вулкана. Если нет, вам нужно будет разогреть его.
и подайте еще немного припоя. На этот раз убедитесь, что и ведут и отслеживают
полностью нагреваются перед нанесением припоя.

Если вы получили ожог, см. Раздел «Первая помощь при ожогах» ниже.


Использование радиатора

Некоторые компоненты, такие как транзисторы, могут быть повреждены нагревом при пайке, поэтому, если вы
не специалисту, разумно использовать радиатор, прикрепленный к проводу между стыком и
тело компонента. Можно купить специальный инструмент, но стандартный зажим «крокодил» (без пластиковой крышки).
работает так же хорошо и дешевле.

Радиатор работает, забирая часть тепла от паяльника и этого
помогает предотвратить чрезмерное повышение температуры компонента.

Rapid Electronics: зажим «крокодил»



Рекомендации по пайке компонентов

Очень заманчиво сразу приступить к пайке компонентов на печатной плате,
но сначала найдите время, чтобы определить все детали. Наклеивая их на лист макулатуры
и маркировка каждого из них имеет смысл, и вы с меньшей вероятностью сделаете ошибку, если сделаете это.

Некоторые ИС чувствительны к статическому электричеству и будут поставляться в антистатической упаковке —
оставьте эти микросхемы в упаковке до тех пор, пока они вам не понадобятся, затем заземлите руки, прикоснувшись к металлическому
водопроводную трубу или оконную раму перед работой с ИС.

  1. Наклейте компоненты на бумагу с помощью липкой ленты.
  2. Определите каждый компонент и напишите рядом с ним его имя или значение.
  3. При необходимости добавьте метки (R1, R2, C1 и т. Д.), Используемые на схеме проекта.
  4. Значения резистора можно найти с помощью цветового кода.
    объяснено на странице резисторов.
    Вы можете сделать свой собственный калькулятор цветового кода.
  5. Значения конденсатора могут быть немного сложнее, различные системы маркировки
    объяснено на странице конденсаторов.

Некоторые компоненты требуют особого ухода при пайке.

Многие должны быть размещены правильно, а некоторые могут быть легко повреждены теплом от пайки.

В таблице приведены рекомендации по различным компонентам и предлагаемый порядок их установки.
на борту. Как правило, лучше начинать с мельчайших деталей, но не для стрип-картона.
полезно начать с держателя (ов) ИС в качестве ориентира для других деталей.

Ссылки проволочные

Соединения проводов между точками на плате могут быть выполнены с помощью одножильного провода с пластиковым покрытием, который необходимо зачистить,
или луженую медную проволоку, если звено не будет касаться других частей.Луженая медная проволока выглядит как припой, но вы можете
Почувствуйте разницу, он жестче припоя (и не плавится).

Провода к частям вне платы должны быть гибкими, поэтому используйте для них многожильный провод с пластиковым покрытием,
популярным типом является проволока 7 / 0,2 мм (7 жил проволоки диаметром 0,2 мм).
Одножильный провод непригоден, потому что он ломается при многократном сгибании.

Rapid Electronics: набор проводов 7 / 0,2 мм

Компоненты для пайки
Установите компоненты на плату в следующем порядке:
1.Держатели ИС

Подключите правильно — выемка напомнит вам, в какую сторону разместить ИС.
НЕ вставляйте пока микросхемы.
2. Резисторы

Подключите в любом направлении.
3. Конденсаторы малой емкости

Конденсаторы малой емкости (<1 мкФ) не поляризованы. Подключите в любом случае.
4. Электролитические конденсаторы (1 мкФ +)

Подключите правильным образом, поищите плюс или минус рядом с одним проводом.Они могут быть радиального типа (оба вывода на одном конце) или осевого типа (выводы на каждом конце).
5. Диоды

Подключите правильно. Полоса отмечает катод (линия на символе), обычно обозначаемый буквой k на диаграммах.

Для германиевых диодов используйте радиатор.
6. Светодиоды

Подключите правильно, катод — это короткий провод.
На диаграмме будет отображаться знак «+» для анода, «k» или «-» для катода.
7.Транзисторы
У транзисторов
есть 3 «ножки» (вывода), поэтому будьте особенно внимательны, чтобы правильно их подключить.
Они могут быть повреждены нагреванием, используйте радиатор, пока не сможете быстро паять.
8. Проволочные перемычки

Связи между точками на плате могут быть выполнены одножильным проводом с пластиковым покрытием,
или луженую медную проволоку, если звено не будет касаться других частей.
9. Детали с собственными проводами

Зажимы аккумулятора, зуммеры и т. Д.
При необходимости подключите правильным образом.
10. Провода к частям вне платы

Используйте многожильный провод для переключателей, реле,
громкоговорители, переменные резисторы и т. д.
11. Микросхемы (микросхемы)

Подключите правильно, ищите выемку или точку рядом с контактом 1.
Убедитесь, что все штифты совпадают с гнездом, прежде чем сильно надавить на него большим пальцем.

Что такое припой?

Традиционный припой представляет собой сплав (смесь) олова и свинца, обычно 60% олова и 40% свинца.Плавится при температуре около 200 ° C.

Современный бессвинцовый припой — это сплав олова с другими металлами, включая медь и серебро.
Плавится при температуре около 220 ° C.

Покрытие поверхности припоем называется «лужением» из-за содержания в припое олова.

Фотография © Rapid Electronics

Всегда мойте руки после использования припоя , это особенно важно при использовании традиционных
припой, поскольку он содержит токсичный свинец.

Наилучший размер припоя для электроники — 22 swg (swg = стандартный калибр проводов) и
Я рекомендую использовать бессвинцовый припой.

Rapid Electronics: бессвинцовый припой

Припой для электроники содержит крошечные сердечники из флюса, похожие на провода внутри гибкого кабеля.
Флюс вызывает коррозию, как кислота, и очищает металлические поверхности по мере плавления припоя.
Вот почему вы должны плавить припой непосредственно на стыке, а не на наконечнике железа. Без
флюс выйдет из строя, потому что металлы быстро окисляются, а сам припой не
должным образом стечь на грязную окисленную металлическую поверхность.



Удаление припоя

На каком-то этапе вам, вероятно, потребуется распаять соединение, чтобы удалить или переместить
провод или компонент. Удалить припой можно двумя способами:

1. С демонтажным насосом

Также известен как «присоска для припоя». Лучше всего использовать один с ESD (электростатический разряд).
насадка для защиты некоторых микросхем, которые могут быть повреждены статическим электричеством.

  1. Настройте насос, нажав на подпружиненный плунжер вниз до фиксации.
  2. Приложите к стыку сопло насоса и наконечник паяльника.
  3. Подождите секунду или две, пока припой расплавится.
  4. Затем нажмите кнопку на насосе, чтобы освободить поршень и всосать
    расплавленный припой в инструмент.
  5. Повторите, если необходимо, чтобы удалить как можно больше припоя.
  6. Время от времени необходимо опорожнять насос путем откручивания форсунки.

Rapid Electronics: насос для удаления припоя

С помощью демонтажного насоса (присоски для припоя)

2.С оплеткой для удаления припоя

Медная оплетка действует как фитиль для расплавленного припоя, который легко течет на оплетку вдали от стыка.

  1. Прикрепите конец медной оплетки и наконечник паяльника к стыку.
  2. По мере плавления припоя большая часть его будет стекать на оплетку в сторону от стыка.
  3. Снимите сначала оплетку, затем паяльник.
  4. Отрежьте и выбросьте конец оплетки, покрытой припоем.

Rapid Electronics: оплетка для удаления припоя

После удаления большей части припоя из стыка (-ов) вы можете удалить
провод или компонентный провод (подождите несколько секунд, чтобы он остыл).Если соединение не разваливается, легко примените паяльник, чтобы расплавить
оставшиеся следы припоя одновременно с разъединением стыка, снятием
осторожность, чтобы не обжечься.


Первая помощь при ожогах

Большинство ожогов от пайки, вероятно, будут незначительными, и лечение простое:

  1. Немедленно охладите пораженный участок под слабой струей холодной воды.

    Подержите ожог в холодной воде не менее 5 минут (рекомендуется 15 минут).Если лед легко доступен, это тоже может быть полезно, но не откладывайте первый
    охлаждение холодной водой.
  2. Не применять кремы или мази.

    Без них ожог заживает лучше. Сухая повязка, например, чистый носовой платок,
    может применяться, если вы хотите защитить участок от грязи.
  3. Обратитесь за медицинской помощью, если ожог охватывает область больше, чем ваша рука.

Для снижения риска ожогов:

  • Всегда возвращайте паяльник на подставку сразу после использования.
  • Дайте соединениям и компонентам примерно минуту остыть, прежде чем прикасаться к ним.
  • Никогда не прикасайтесь к элементу или наконечнику паяльника, если не уверены, что он холодный.

Rapid Electronics
любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку.
У них есть широкий ассортимент компонентов, инструментов и материалов для электроники, и я рад
рекомендую их как поставщика.


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет
используется только для ответа на ваше сообщение, оно не будет передано никому.
На этом веб-сайте отображается реклама, если вы нажмете на
рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.
Рекламодателям не передается никакая личная информация.
Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов.
(включая этот), как объяснил Google.
Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста,
посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Паяльник

17шт — 30Вт Паяльник Комплект


Доступное напряжение: 110 В / 120 В или 220 В / 230 В

  • Паяльник 30Вт
  • 3 паяльных жала с никелевым покрытием
  • Паяльная паста в пластиковой банке
  • Проволока для припоя в пластиковой трубке
  • Pimp для снятия пайки (алюминий)
  • Подставка для мини-утюга с губкой
  • Лента электроизоляционная 19мм X 9м
  • «-» Стандартный тестер Cicuit
  • «+» диаметр 4 мм.Philip Отвертка с пластиковой ручкой
  • «+» диаметр 5 мм. Philip Отвертка с пластиковой ручкой
  • «-» Диаметр 5 мм. Стандартная отвертка с пластиковой ручкой
  • 125 мм пирс для длинного носа
  • 125мм пластиковый кусачок
  • Инструмент для зачистки проводов (0,2 — 6,0 мм)
  • Лом

Как паять
Паяльное оборудование

Паяльник / пистолет
Первое, что вам понадобится, это паяльник, который является источником тепла для плавления припоя.Утюги мощностью от 15 до 30 Вт подходят для большинства работ с электроникой и печатными платами.

Паяльник мощностью 30 Вт

Припой
Выбор припоя также важен. Доступно несколько видов припоя, но только некоторые из них подходят для работы с электроникой. Самое главное, вы будете использовать только канифольный припой для сердечников. Припой с кислотным сердечником распространен в хозяйственных магазинах и магазинах товаров для дома, но предназначен для пайки медных водопроводных труб, а не электронных схем.Если в электронике используется припой с кислотным сердечником, кислота разрушит следы на печатной плате и разъедает выводы компонентов. Он также может образовывать проводящий слой, ведущий к коротким замыканиям.

Kester Для большинства работ с печатными платами желателен припой диаметром от 0,75 мм до 1,0 мм. Можно использовать более толстый припой, который позволит быстрее паять более крупные стыки, но затруднит пайку мелких стыков и увеличит вероятность образования паяных перемычек между близко расположенными контактными площадками печатной платы.Сплав 60/40 (60% олова, 40% свинца) используется для большинства электронных работ. В наши дни также доступно несколько бессвинцовых припоев. Припой Kester «44» Rosin Core уже много лет является основным продуктом электроники и продолжает оставаться доступным. Он доступен в нескольких диаметрах и имеет неагрессивный флюс.

Для больших стыков, таких как пайка кронштейна к шасси с помощью паяльного пистолета высокой мощности, потребуется отдельное нанесение кисти на флюс и припой толщиной в несколько миллиметров.

Помните, что при пайке флюс в припое выделяет пары при нагревании. Эти пары вредны для ваших глаз и легких. Поэтому всегда работайте в хорошо проветриваемом помещении и избегайте вдыхания образующегося дыма. Горячий припой тоже опасен. Удивительно легко плеснуть на себя горячий припой, а это очень неприятное занятие. Также рекомендуется защита глаз.

Подготовка к пайке

Лужение жала паяльника
Перед использованием новое или очень грязное паяльное жало необходимо залудить.«Лужение» — это процесс нанесения на жало паяльника тонкого слоя припоя. Это способствует теплопередаче между наконечником и компонентом, который вы паяете, а также дает припою основу, из которой он вытекает.

Шаг 1. Разогрейте утюг
Тщательно прогрейте паяльник или пистолет. Убедитесь, что он полностью нагрелся, потому что вы собираетесь расплавить на нем много припоя. Это особенно важно, если утюг новый, поскольку на него могло быть нанесено какое-либо покрытие для предотвращения коррозии.

Шаг 2: Подготовьте немного места
Пока паяльник разогревается, подготовьте немного места для работы. Смочите немного губки и поместите ее в основание подставки для паяльника или в посуду поблизости. Положите кусок картона на случай, если с вас потечет припой (возможно, так оно и будет), и убедитесь, что у вас есть место для комфортной работы.

Шаг 3: Тщательно нанесите на жало припоя
Тщательно нанесите на жало припоя. Очень важно покрыть весь наконечник.Во время этого процесса вы будете использовать значительное количество припоя, и он будет стекать, так что будьте готовы. Если вы оставите какую-либо часть наконечника непокрытой, он будет собирать остатки флюса и не будет хорошо проводить тепло, поэтому пропустите припой вверх и вниз по наконечнику и полностью вокруг него, чтобы полностью покрыть его расплавленным припоем.

Шаг 4: Очистите жало паяльника
Убедившись, что жало полностью покрыто припоем, протрите жало влажной губкой, чтобы удалить все остатки флюса.Сделайте это немедленно, чтобы флюс не успел высохнуть и затвердеть.
Удаление излишков припоя и флюса

Пайка проводного соединения или сращивания

Другой очень распространенной задачей является пайка стыка между двумя или более проводами. В отличие от пайки печатной платы, где компонент обычно удерживается только самим паяным соединением, стык между проводами должен быть физически прочным перед пайкой. Обычно это означает правильное скручивание проводов, а затем их пайку. Области, где вы увидите паяные соединения проводов, — это ремонт кабелей и автомобильная проводка.В этих случаях стык также необходимо заизолировать после пайки.

Шаг 1. Зачистите соединяемые провода, наденьте изоляцию
Термоусадочные трубки обычно являются предпочтительным методом изоляции стыков проводов. Доступны два основных типа термоусадки; Клейкая подкладка и неклейкая подкладка. Неклейкая трубка образует только изолирующий барьер и поэтому подходит для использования только тогда, когда соединение не будет подвергаться воздействию влаги, химикатов или других агрессивных сред.Термоусадочные трубки с клеевым покрытием покрыты термочувствительным клеем, который плавится для герметизации соединения при нагревании трубки. Таким образом, он образует полностью герметичный стык и используется, когда стык будет подвергаться воздействию влаги или других элементов, которые могут повлиять на стык. Например, при ремонте шнура лампы вы можете использовать термоусадочную трубку без липкой пленки, а при установке автомобильной стереосистемы — использовать трубки с клейкой подкладкой.

Используйте термоусадочную трубку диаметром примерно в 1,5–2 раза больше диаметра соединяемых проводов.Отрежьте трубку до такой длины, чтобы она выходила за каждую сторону соединения не менее чем на 0,5 дюйма, а затем наденьте ее на один из концов проволоки.

Теперь снимите примерно 2,5 см изоляции с каждого конца провода. Если вы соединяете довольно толстый провод (толще, чем 12 калибр), вы можете удалить немного больше изоляции, чтобы облегчить скручивание провода.

Шаг 2. Скрутите провода вместе
Перед пайкой проводов необходимо прочное механическое соединение, поэтому их необходимо скрутить вместе.Провода будут скручиваться в так называемом «соединении обходчика», где провода соединяются по прямой линии, а не скручиваются вместе в форме буквы «V».

Удерживайте оголенные концы проводов вместе в форме «X», чтобы их середины пересекались друг с другом, а затем скрутите один из проводов по длине другого провода. Затем закрутите вторую сторону, чтобы она соответствовала. В результате вы получите прочное проволочное соединение, которое обычно не намного толще самой проволоки.

Шаг 3. Нанесите тепло
Нагрейте нижнюю часть стыка проводов и используйте более толстую часть жала паяльника.Если вы нагреете верхнюю часть провода, вы получите большие потери тепла из-за его повышения. Более толстая часть паяльного наконечника будет проводить больше тепла в стыке проводов. Это также помогает слегка намочить кончик паяльника, чтобы улучшить теплопередачу. Чем толще стык проволоки, тем больше тепла потребуется. Будьте осторожны, потому что на тонких проводах с дешевой изоляцией вы можете немного расплавить их, если перегреете соединение. Как только соединение станет достаточно горячим (хорошая подсказка — когда припой, который вы использовали для смачивания кончика утюга, попадает в соединение), вы можете переходить к нанесению припоя.

После того, как вы припаяете несколько таких стыков, вы сможете определить, сколько тепла необходимо приложить, исходя из толщины провода.

Шаг 4. Нанесите припой на соединение
При полностью нагретом стыке нанесите припой на стык чуть выше паяльного жала. Если он не начнет таять сразу, вам понадобится больше тепла. Как только припой начнет плавиться, он потечет в стык вокруг паяльника.По мере того, как припой течет, перемещайте наконечник по стыку проводов, нанося припой. Соединение должно начать втягивать припой по мере его нанесения. Если вы обнаружите, что припой скапливается в месте соприкосновения с соединением, но не течет внутри, вам потребуется больше тепла. Продолжайте добавлять припой, пока соединение не будет полностью покрыто. Вы по-прежнему должны видеть очертания отдельных жил проводов, но не должно быть видно меди на проводе. Если вы добавите слишком много припоя в точку, где соединение превратится в каплю, вы получите хрупкое соединение, и излишки припоя необходимо будет удалить.

Шаг 5: Очистка флюса
Если стык проводов должен быть герметизирован или использоваться в зоне, подверженной воздействию влаги, необходимо удалить флюс. Некоторые флюсы впитывают влагу или другие химические вещества и вызывают коррозию стыков. Хотя существуют химические вещества для удаления флюса, большинство флюсов можно очистить с помощью метилгидрата, доступного в любом хозяйственном магазине. Некоторые даже растворимы в воде.
Шаг 6. Изолируйте стык
Сдвиньте термоусадочную трубку так, чтобы она равномерно покрывала стык, и приложите тепло для ее усадки.В идеале для этого вам понадобится тепловая пушка, но можно использовать и простую зажигалку, если пламя продолжает двигаться, чтобы не поджечь трубку или провод. Если вы использовали термоусадочную пленку с клеевым покрытием, вам необходимо нагреть трубку до тех пор, пока она полностью не сожмется вокруг провода, и на концах не будет вытекать небольшое количество клея. Термоусадку без футеровки можно нагревать до плотного прилегания к стыку. Вы можете перегреть эту фигню. Если используется слишком много тепла, изоляция под ней начнет разрушаться и может образовать пузырь.Пузырь может также возникнуть, если вы нагреете трубку с клеевым покрытием до точки, при которой она начнет кипеть.

Готово! А теперь просто посмотрите видео
Вот и все! Теперь ваше проволочное соединение готово. Вы можете посмотреть этот процесс на видео ниже:

Советы и хитрости

Пайка — это то, что нужно практиковать. Эти советы должны помочь вам добиться успеха, чтобы вы могли перестать заниматься и приступить к серьезному строительству.

  1. Используйте радиаторы. Радиаторы необходимы для выводов чувствительных компонентов, таких как микросхемы и транзисторы. Если у вас нет зажима на радиаторе, то вместо него можно использовать плоскогубцы.
  2. Держите наконечник утюга в чистоте. Чистый железный наконечник означает лучшую теплопроводность и лучшее соединение. Используйте влажную губку, чтобы очистить наконечник между стыками. Держите кончик в луженом виде.
  3. Двойная проверка стыков. При сборке сложных схем рекомендуется проверять соединения после их пайки.Используйте увеличительное стекло, чтобы осмотреть соединение, и измеритель, чтобы проверить сопротивление.
  4. Сначала припаивайте мелкие детали. Припаяйте резисторы, перемычки, диоды и любые другие мелкие детали, прежде чем паять более крупные детали, такие как конденсаторы и транзисторы. Это значительно упрощает сборку.
  5. Устанавливайте чувствительные компоненты в последнюю очередь. Устанавливайте КМОП-микросхемы, полевые МОП-транзисторы и другие компоненты, чувствительные к статическому электричеству, в последнюю очередь, чтобы избежать их повреждения во время сборки других деталей.
  6. Используйте соответствующую вентиляцию. Запрещается вдыхать большинство флюсов для пайки. Избегайте вдыхания образующегося дыма и убедитесь, что в помещении, в котором вы работаете, имеется достаточный воздушный поток для предотвращения скопления вредных паров.

Безопасность при пайке

Хотя пайка, как правило, не является опасным занятием, следует помнить о нескольких вещах. Первое и наиболее очевидное — это высокие температуры. Паяльники будут иметь температуру 350F или выше и очень быстро вызовут ожоги. Обязательно используйте подставку для поддержки утюга и держите шнур вдали от мест с интенсивным движением.Сам припой может капать, поэтому имеет смысл избегать пайки открытых частей тела. Всегда работайте в хорошо освещенном месте, где у вас есть место, где можно разложить детали и передвигаться. Избегайте пайки лицом непосредственно над стыком, потому что пары флюса и других покрытий будут раздражать дыхательные пути и глаза. Большинство припоев содержат свинец, поэтому не прикасайтесь к лицу во время работы с припоем и всегда мойте руки перед едой.


Под комплектом освещения Тардис

«Полный базовый стартовый комплект для светодиодных лент.»

В этот стартовый комплект входят 2 шестидюймовые белые светодиодные ленты (по 9 светодиодов на каждой, НИКАКИЕ РЕЗИСТОРЫ ИЛИ МАТЕРИАЛЫ НЕ ТРЕБУЮТСЯ!), 9-вольтовый разъем для батареи и два разъема БЕЗ ПАЙКИ! Легко использовать! Вы можете связать две полосы вместе с помощью некоторого провода или использовать их в двух разных модельных наборах.

Они создают МНОГО света, а на обратной стороне нанесен клей 3M!

Доступны удлинители большей длины (12 дюймов и 36 дюймов), а также дополнительные соединители БЕЗ ПАЙКИ.


Подключение светодиодов

  • Светодиоды
  • Резисторы
  • Провода
  • тестовая батарея
  • паяльный пистолет
  • Сверхмощный аккумулятор 9 В с защелкой
  • Миниатюрный выключатель или кнопка включения / выключения

Более короткий / толстый провод светодиода — ОТРИЦАТЕЛЬНАЯ СТОРОНА.
Более длинный / более тонкий провод светодиода — ПОЛОЖИТЕЛЬНАЯ СТОРОНА.

Припаиваем резистор к ПОЛОЖИТЕЛЬНОЙ СТОРОНЕ

Пример пайки.

Припаиваем резистор к ПОЛОЖИТЕЛЬНОМУ ПРОВОДУ

Припаиваем светодиод к ОТРИЦАТЕЛЬНОМУ ПРОВОДУ

Тест

Примеры кнопок включения-выключения

2 x защелкивающиеся разъемы для батарейки 9 В, тип I, черный

$ 1.99 бесплатная доставка


Лучшие паяльники для начинающих и экспертов в 2020 году

Будь то новичок, любитель или профессионал, комплекты паяльника являются незаменимыми инструментами для ремонта монтажных плат, ремонта электроники, изготовления ювелирных изделий, сварки и т. Д.

Используя паяльники, вы можете соединить два металла или предмета вместе с максимальной точностью. Не все комплекты паяльников одинаковы.

Чтобы выбрать лучший набор паяльника , вы должны учитывать следующие факторы…

1. Мощность: Паяльники поставляются с диапазоном мощности от 15 до 20 Вт.

  • Для небольших работ с печатными платами — от 15 до 25 Вт
  • Для общих паяльных работ — 40 Вт
  • Для сложных и сложных работ от -50 до 60 Вт

2.Контроль температуры: У каждого проекта свои требования к температуре. Паяльники бывают с контролем температуры или без него. Лучше выбирать модель с контролем температуры, так как вы можете повышать или понижать температуру в зависимости от задачи. Паяльники без терморегулятора дешевле, но они подходят только для простых домашних задач.

Некоторые другие факторы, которые следует учитывать, — это совместимость жала, качество, антистатичность, подставка и принадлежности для пайки.Мы четко упомянули о них в нашем Руководстве по покупке .

Сравнив несколько моделей, представленных на рынке, мы составили короткий список лучших комплектов паяльника.

Лучшие комплекты паяльников

10 лучших обзоров паяльников

1. Комплект паяльника Anbes

Купить сейчас на Amazon

Anbes привез с собой универсальный комплект электронного паяльника, который содержит все необходимое . Его очень легко переносить и использовать для сварки печатных плат, ремонта бытовой техники, домашних работ, сварки ювелирных изделий и многого другого.

Мы ставим этот продукт на первое место благодаря его чрезвычайно полезным компонентам. Это комплект 14-в-1, содержащий широкий набор инструментов. Опорная станция имеет двойной пружинный держатель из губчатого железа, который безопасен в использовании. Паяльник очень быстро нагревается и имеет функцию замены 5-ти нескольких паяльников.

Стальную головку нелегко уронить из-за ударопрочной конструкции винтовой резьбы. Работает от 60Вт 110В.

Насос для разупорядочения с присосом для припоя имеет алюминиевый корпус и вакуумную трубку высокого давления.Его можно использовать одной рукой, и это очень эффективно. Он используется для удаления припоя с печатной платы через отверстия для пайки.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ℃ — 450 ℃

Компоненты в комплекте

  • Паяльник
  • Демонтажный насос
  • Инструмент для зачистки проводов
  • Подставка для паяльника
  • Пинцет
  • 2 x 24awg Электронный провод
  • 5 различных наконечников паяльника
  • Трубка из оловянной проволоки
  • PU Сумка для переноски

Купить сейчас на Amazon

Подобные товары

2.Комплект паяльника Plusivo

Купить сейчас на Amazon

Это полный набор для пайки с мультиметром от Plusivo. В нем есть все необходимые инструменты, используемые для домашних ремонтных работ, паяльных работ, сварки печатных плат, изготовления поделок / ювелирных изделий, ремонта электрики, электроники и бытовой техники и т.д. , металлическое основание, губка для очистки, держатель пружины, набор из 5 сменных наконечников и трубка для припоя из оловянной проволоки.Он оснащен мультиметром, а 20+ дополнительных предметов в комплекте используются как для пайки, так и для распайки.

Поставляется с прочной сумкой из полиуретана, в которой вы сможете расположить все компоненты, правильно хранить и легко переносить. Кроме того, вы можете загрузить электронную книгу — бонус, который поможет вам в пайке. Производитель предлагает 30-дневную гарантию возврата денег / замены на свой продукт.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Регулируемая температура: 200 ° C — 450 ° C
  • Вес изделия: 1.016 кг
  • Подставка для пайки: Сталь
  • Сумка для переноски: PU
  • Источник питания: Батарея (2 батареи AAA)
  • Стиль: Пайка / Сварка

Компоненты в комплекте

  • Паяльник с регулируемой температурой (60 Вт)
  • Цифровой мультиметр с щупами премиум-класса
  • Подставка для паяльника
  • Пинцет (прямой ESD-11, изогнутый ESD-15)
  • Инструмент для резки диагональной проволоки, мини-инструмент для зачистки проводов и резак
  • Насос для распайки
  • 5 Набор паяльных наконечников
  • Трубка для припоя оловянной проволоки
  • Мини-печатная плата и мини-отвертка
  • Фитиль для припоя и паяльная паста
  • Термоусадочный комплект (бонус)
  • Красный провод 22 и черный 22 AWG
  • Отвертка в форме ручки
  • Изоляционная лента (красная, черная, и желтый)
  • Электронная книга

Купить сейчас на Amazon

3.Комплект паяльника Vastar

Купить сейчас на Amazon

Комплект паяльника Vastar — это профессиональный термостатируемый комплект. Он обещает быстрый нагрев и обладает хорошей эффективностью отвода тепла. Усовершенствованная конструкция стальной трубы и паяльник помогают эффективно рассеивать тепло.

Этот продукт занимает третье место, так как паяльный пистолет не подходит для демонтажа припоя по сравнению с вышеперечисленными топперами. Но помимо этого, он имеет другие улучшенные функции, такие как использование фиксированного резистора для микросхемы для модернизированной печатной платы вместо цветного фиксированного кольца

Еще одно отличное преимущество заключается в том, что вам не понадобится паяльная станция.Вы можете просто подключить и играть легко. Жала паяльника полезны для гитары, оборудования, конденсаторов ТВ, печатных плат или аксессуаров.

По вопросам гарантии обращайтесь к производителю за подробностями.

Характеристики

  • Длина кабеля: 59,0 дюймов
  • Рабочее напряжение: 110 В Мощность: 60 Вт

Компоненты в комплекте

  • 1 Паяльник
  • 5 Паяльников
  • 1 Паяльная подставка
  • 1 гнездо Упаковать трубку для припоя
  • 1 Антистатический пинцет
  • 1 Паяльный насос

Купить сейчас на Amazon

Подобные продукты

4.Комплект паяльника Anbes

Купить сейчас на Amazon

Это один из наиболее хорошо функционирующих комплектов паяльника, имеющий сертификаты FCC и RoHS. Его можно легко использовать для красок, различных электронных плат, сварки, часов, мобильных устройств, компьютерного оборудования, телевизионных конденсаторов и т. Д.

Anbes появляется из-за часто неисправного шкалы температуры и жала паяльника. Помимо этого, паяльные насосы имеют вакуум высокого давления, который может легко удалить припой с печатной платы.Мультиметр может работать как с переменным, так и с постоянным током.

Паяльник имеет регулируемую температуру, которая может быть нагрета в течение 30 секунд, и имеет светодиодный индикатор, что делает его безопасным для сварочных целей. Он также имеет простой переключатель ВКЛ / ВЫКЛ.

Паяльник быстро нагревается и обладает способностью рассеивать тепло, благодаря чему легко остывает. Он имеет регулируемую температуру и технологию керамического сердечника.

Имеется гарантия 12 месяцев и пожизненная поддержка клиентов.

Характеристики

  • Температура: 200-450˚C
  • Вес: 689 г
  • Рабочее напряжение: 110 В
  • Рабочая мощность: 60 Вт

Компоненты в комплекте

  • Насос для распайки
  • Отвертка
  • Антистатическая -статический пинцет
  • 2 провода для припоя
  • 2 наконечника
  • Wirecutter
  • Мультиметр
  • Подставка для пайки

Купить сейчас на Amazon

Подобные товары

5.Паяльники Pancellent с цифровым мультиметром

Купить сейчас на Amazon

Эти паяльники Pancellent являются универсальным решением для ваших задач пайки и сварки, таких как печатные платы, бижутерия, проекты DIY, обучение навыкам, небольшие электронные платы и т. Д.

Из-за ненадежного контроля температуры и труднодоступности цифр, этот продукт попадает именно сюда. Кроме того, он быстро нагревается и экономит электроэнергию. У них также есть губчатые блоки для очистки паяльников.

Кроме того, он поставляется с цифровым мультиметром (модель DT831B +), кусачками для диагональной проволоки с противоскользящей ручкой, присосой для пайки одной рукой, новой конструкцией рассеивания тепла (4 отверстия), термоусадочной трубкой 328 различных размеров, губкой в ​​основании и Светодиодный индикатор для легкого выполнения ваших задач.

Поставляется с сумкой для переноски из полиуретана, что позволяет удобно хранить небольшие инструменты и легко переносить их. Он имеет различные удивительные функции и важные компоненты, которые все еще остаются в этом списке.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C — 450 ° C
  • Вес: 970 грамм
  • Подставка для пайки: стальной металл

Компоненты в комплекте

  • Паяльник 60 Вт (с 5 жалами)
  • 328 Термоусадочная трубка
  • 2 электронных провода
  • Разупорядочивающий насос
  • Подставка для паяльника и очиститель
  • Пинцет
  • Трубка для оловянной проволоки
  • Цифровой мультиметр (2 ручки-мультиметра И аккумулятор)
  • Прецизионная карманная отвертка с 30 винтами
  • Нож Hobby с 5 сменными лезвиями
  • Нож для зачистки проводов
  • Руководство пользователя
  • Сумка для переноски PU
  • Гарантийный талон

Купить сейчас на Amazon

6.Комплект паяльника Tabiger

Купить сейчас на Amazon

В Tabiger есть базовый набор паяльника для всех. У него есть определенные приложения, такие как ремонт различной электроники, печатных плат, сварка, гитара, проводка, мобильные устройства, компьютерное оборудование, телевизионные конденсаторы, поделки и многое другое.

Основным недостатком этого продукта является тот факт, что иногда в упаковке нет ручки, и работа прекращается через 10 минут и длится недолго. Кроме того, он быстро нагревается и экономит энергию.Есть большие вентиляционные отверстия для отвода тепла и быстрого охлаждения.

Насос для распайки можно использовать одной рукой. Это отличное преимущество этого набора для пайки Tabiger. Корпус насоса изготовлен из алюминия, устойчивого к нагреванию, коррозии и хорошо рассеивающего тепло.

Имеется 12 месяцев гарантии на продукт и пожизненная поддержка клиентов.

Характеристики

  • Мощность: 60 Вт
  • Рабочее напряжение: 110 В
  • Вес изделия: 14.7 унций
  • Диапазон температур: 200-450 ° C

Компоненты в комплекте

  • Паяльник
  • 5 жало паяльника
  • Паяльная проволока
  • Насос для распайки
  • Подставка для пайки
  • Антистатический пинцет
  • Чемодан для инструментов

Купить сейчас на Amazon

7. GLE2016 Электрический паяльный сварочный утюг

Купить сейчас на Amazon

Этот продукт представляет собой паяльник с регулируемой температурой, который можно использовать для пайки и сварки печатных плат. DIY-проекты, бижутерия, небольшие электронные доски и т. Д.

Этот продукт является седьмым, потому что жала паяльника служат недолго, и у паяльника возникают проблемы при использовании. Однако этот продукт все еще находится в списке из-за его ярких характеристик. Он нагревается за 2 минуты и питается от керамического сердечника нагревателя.

Он прост в использовании, им можно управлять одной рукой, а ручка из мягкой резины обеспечивает удобство использования.

По вопросам гарантии обращайтесь к производителю за подробностями.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C ~ 450 ° C

Компоненты в комплекте

  • 1 паяльник
  • 1 x припой ( 82% Sn, 18% Pb, диаметр 1 мм., 0,71 унции)
  • 5 дополнительных наконечников паяльника

Купить сейчас на Amazon

8. Комплект паяльника Sremtch

Купить сейчас на Amazon

В этом комплекте паяльника используется технология индукции с керамическим сердечником, регулируемая Благодаря большим вентиляционным отверстиям, переключателю включения / выключения, изолирующему силикагелю и быстрому нагреву за 30 секунд обеспечивается экономия энергии и безопасная сварка.

Он подходит для различных применений, таких как сварка, ремонт электроники и печатных плат, часы, мобильные устройства, ювелирные изделия, компьютерное оборудование, ТВ-конденсаторы и т. Д.Подходит как для новичков, так и для любителей и профессионалов.

Из-за того, что шкала температуры и жала паяльника часто выходят из строя, комплект SREMTCH входит в эту позицию. Помимо этого, он имеет кабель длиной 57 м и легкий, что позволяет использовать его в течение длительного времени. его легко и быстро припаять. Набор инструментов поставляется в хорошо организованной сумке для переноски из полиуретана.

По вопросам гарантии обращайтесь к производителю за подробностями.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C — 450 ° C
  • Вес: 100 грамм
  • Подставка для пайки: стальной металл
  • Длина паяльника: 7 дюймы
  • Длина кабеля: 57.5 дюймов.

Компоненты в комплекте

  • Паяльник с регулируемой температурой
  • Подставка для паяльника из нержавеющей стали
  • Демонтажный насос
  • 5 жало паяльника
  • Проволока для припоя (100 г / 0,8 мм)
  • Желтая губчатая прокладка
  • PU для переноски Сумка

Купить сейчас на Amazon

9. Комплект паяльника LDK

Купить сейчас на Amazon

Комплект утюга LDK включает все необходимые компоненты в едином комплекте.Он имеет функцию регулировки температуры и улучшенный термостойкий материал.

Это девятая позиция, потому что жала паяльника не работают должным образом и нет выхода светодиода. Этот продукт по-прежнему попадает в список из-за легкого процесса охлаждения, заключающегося в наличии 4 вентиляционных отверстий.

Насос для удаления припоя поставляется с вакуумной трубкой высокого давления, которая лучше всего подходит для удаления паяных соединений через отверстия на печатной плате.

По вопросам гарантии необходимо обратиться к производителю.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 20–60 Вт
  • Диапазон температур: 200 ℃ ~ 450 ℃
  • Паяльная подставка: нержавеющая сталь

Компоненты в комплекте

  • 1 Паяльник: От 200 ℃ до 450 ℃ (от 392 ℉ до 842 ℉)
  • 5 дополнительных различных наконечников для пайки
  • 1 припой
  • 1 антистатический пинцет
  • 1 припойка
  • 1 губка для чистки
  • 1 подставка для паяльника
  • 1 Руководство пользователя

Купить сейчас на Amazon

10.Комплект для электро-пайки

Купить сейчас на Amazon

Комплект для электро-пайки — это полезный набор, который содержит все остальные компоненты внутри. Паяльник быстро нагревается благодаря керамической технологии с внутренним подогревом. В стальной трубе есть четыре вентиляционных отверстия, что способствует более быстрому охлаждению.

Однако этот товар идет последним из-за дешевой упаковки. Мультиметр иногда не работает. Но, тем не менее, этот продукт находится в списке из-за некоторых других полезных функций.Доступ к демонтажному насосу можно получить, просто взведя и нажав спусковую кнопку.

На этот продукт распространяется 30-дневная политика бесплатного возврата и замены и 2 года гарантии. Если вы обратитесь к ним сразу после покупки, вы можете получить дополнительную 3-летнюю гарантию.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C-450 ° C
  • Материал стойки: Сталь
  • Демонтажный насос: пластик и алюминиевый сплав
  • Сумка для переноски: полиуретан кожа

Компоненты в комплекте

  • Паяльник
  • 5 Несколько паяльных наконечников
  • Паяльный насос
  • Мини-цифровой мультиметр
  • Подставка с губкой для очистки
  • Антистатический пинцет
  • Трубка с оловянным проводом
  • Тестовые провода
  • Отвертка
  • канифоль
  • Изолента
  • Pu Сумка для переноски инструментов

Купить сейчас на Amazon

Что такое паяльник?

Паяльник — это портативный инструмент, который можно использовать для нескольких электронных проектов.Он поставляется с крошечной паяльной лампой, которая нагревает металлические части, чтобы соединить две части вместе. Паяльники бывают разных типов, например, регулируемые паяльники, карандаши, паяльные станции и паяльные пистолеты. У каждого комплекта паяльника есть свои плюсы и минусы. Некоторые типы подходят для определенных проектов, а другие нет. Однако основной принцип работы этих типов по сути схож.

Присадочный материал, также известный как припой, используется в этих инструментах для соединения металлических деталей.Жало паяльника нагревается, что превращает припой в жидкость. Когда жидкость соприкасается с двумя объектами, она соединяет их вместе, как только затвердеет. Однако это полностью отличается от сварки, когда объекты нагреваются и соединяются вместе.

Обычно пайка подходит для таких деликатных работ, как создание мозаики из цветного стекла, ремонт электронных схем, сплавление медных труб и изготовление ювелирных изделий. Связь, сделанная с использованием припоя, является электропроводной, что идеально подходит для соединения проводов и других электрических компонентов.

Насколько сильно нагревается паяльник?

Паяльник используется для работы с несколькими проектами, в том числе электронными. Они используют источник питания, чтобы нагреть наконечник. Горячий наконечник расплавит припой, что позволит проводящему материалу соединить два объекта вместе. Требуемая температура нагрева зависит от типа применения. Обычно припой начинает плавиться при температуре 380 градусов по Фаренгейту.

Некоторые паяльники способны обеспечивать температуру выше 380 градусов по Фаренгейту, а некоторые могут даже нагреваться до 80 градусов по Фаренгейту.Однако у некоторых паяльников есть только фиксированные настройки температуры. Большинство паяльников поставляются с регулируемыми дисками, которые позволяют регулировать температуру нагрева в соответствии с вашим применением.

Как выбрать паяльник?

Вложение в утюг с недостаточной мощностью может быть неприятным в использовании и пустой тратой ваших денег. Потому что в конечном итоге вы получите испорченные комплекты и поврежденные компоненты. С плохим паяльником…

  • Нагрев стыка занимает много времени.Кроме того, необходимо время, чтобы распределить тепло по компонентам во время пайки. Иногда это может привести к повреждению или перегреву компонента.
  • Если у него более длительное время нагрева, для образования оксидов на поверхностях пайки требуется время. Это предотвратит растекание припоя и приведет к слабому стыку.
  • Длительное время восстановления припоя между стыками может привести к холодным стыкам.

Чтобы купить паяльник, не нужно тратить целое состояние. Дополнительные функции, такие как сменные наконечники и температура, хорошо иметь, но они не обязательно важны для любителей или новичков.

Чтобы помочь вам, мы предоставили всю информацию и факторы, которые следует учитывать при покупке паяльника. Внимательно прочтите его, чтобы принять обоснованное решение.

1. Мощность

Мощность — это первое, что необходимо учитывать при покупке паяльника. Потому что вы можете приобрести утюг, который может быстро нагреваться и поддерживать равномерную температуру на протяжении всего выполнения задачи. Обычно паяльники, которые особенно используются в электронике, имеют диапазон мощности от 20 до 60 ватт.Паяльники мощностью 50 Вт являются обычным явлением, поскольку они обеспечивают достаточно тепла для большинства проектов с печатными платами.

Паяльник с более высокой мощностью (от 40 до 60 Вт) не означает, что они нагревают паяное соединение сильнее. Это означает, что у железа больше мощности для выполнения сложных задач. Поскольку у большинства паяльных станций есть ручка на электростанции, вы можете регулировать температуру жала паяльника в соответствии с вашими требованиями. Когда дело доходит до паяльников с низкой мощностью, например от 20 Вт до 30 Вт, они быстрее теряют тепло, что приводит к слабым или плохим паяным соединениям.

Потребляемая мощность паяльника часто упоминается в технических характеристиках продукта. Стандартные утюги без температурного контроля мощностью 40 Вт идеально подходят для общих паяльных работ. Для тяжелой пайки обратите внимание на более высокую мощность. Для небольших работ на печатной плате мы рекомендуем от 15 до 25 Вт. Паяльники с регуляторами температуры имеют более высокую мощность, так как пользователь может регулировать температуру по своему усмотрению.

Некоторые любители или новички могут выбрать модели с меньшей мощностью, чтобы сэкономить деньги.Паяльники с меньшей мощностью (от 20 до 30) справятся со своей задачей. Но, как уже упоминалось, они нагреваются дольше и быстро теряют тепло.

2. Напряжение

Большинство паяльников, доступных в некоторых странах, имеют правильное сетевое напряжение. Например, в Великобритании это 230 Вольт, в США — 115 В. Некоторые паяльники также поставляются с напряжением 12 В. Некоторые модели предназначены для специальных применений, требующих низкого напряжения. Итак, выбирайте в соответствии с вашими требованиями.

3. Контроль температуры

Это одна из основных функций, на которую нужно обратить внимание, поскольку разные задачи пайки требуют пайки при разных температурах. В паяльниках доступны два типа регуляторов температуры. Менее дорогой паяльник не имеет электронного регулирования. Это означает, что при достижении требуемой температуры потери тепла будут равны выделяемому теплу.

Большинство моделей имеют термостатический контроль, что означает, что температуру можно регулировать лучше.Потому что вы можете контролировать или регулировать температуру до желаемого значения. Эти утюги намного лучше, потому что даже когда тепло отводится во время пайки большого объекта, они будут лучше поддерживать температуру на протяжении всей задачи. В моделях без регулирования очень сложно поддерживать температуру при пайке большого объекта. Некоторые паяльники с контролем температуры поставляются с цифровым дисплеем, на котором отображается текущая температура. Это отличное дополнение к этой функции.

Еще одна последняя модель — без терморегулятора. Это более дешевые, но они не подходят для пайки, так как могут повредить компоненты. Если вы хотите паять только домашние проекты, то этой модели должно хватить.

4. Совместимость и замена жала

Лучше выбирать модель со сменными жалами, и паяльник тоже должен быть совместимым. Имеются наконечники для пайки различных размеров, которые подходят для различных задач пайки.Еще один важный аспект, который следует учитывать при покупке набора для пайки, — это стоимость наконечников. Некоторые паяльники совместимы только с жалами определенных производителей. Жала паяльника со временем изнашиваются и окисляются, поэтому в долгосрочной перспективе они могут быть дороже, чем один паяльник. Идеальные паяльники совместимы с жалами любых производителей. На самом деле это довольно удобно, особенно в то время, когда они выходят из строя.

5. Размер и форма жала

Как вы уже знаете, паяльники со сменными жалами, которые бывают разных форм, таких как зубило, конические, конические и пирамидальные.Материал, из которого они сделаны, также отличается друг от друга. Некоторые материалы — никель, медь и хром. Для выполнения разных работ подходят разные типы наконечников.

Форма и размер жала определяет способ укладки жала. Разные насадки предназначены для разных приложений. У них есть свои преимущества и недостатки.

Перед покупкой любого жала в первую очередь следует подумать, совместимо ли оно с вашей паяльной станцией. Большинство насадок имеют одинаковый дизайн, и в большинстве утюгов используются сменные насадки.Однако вы должны сверить размер с руководством производителя и приобрести наконечник в соответствии с требованиями.

Также следует учитывать форму наконечника. Для новичков наконечник стамески — лучший вариант, потому что он имеет плоскую поверхность и хорошо держится. Вы можете расположить его по-разному, чтобы работать с компонентами разных размеров и проводов. Они идеально подходят для соединений проводов, компонентов для снятия пайки, макетных плат со сквозным креплением и SMD.

Наконечники копыт подходят для пайки несколькими контактными площадками для поверхностного монтажа.Однако этим приемом пользуются только профессионалы с повышенными навыками. Если вам нужно работать с устройствами SMD или более сложными проектами пайки, то кончик копыта — правильный выбор.

Конические насадки очень сложны в использовании. Однако их работа точна, что делает их подходящими только для опытных пользователей. Последнее, что вам нужно проверить, это материал наконечника. Когда дело доходит до долговечности, идеально подходят железные наконечники. К тому же их дешевле покупать. Однако они отлично удерживают или передают тепло, как медный наконечник.Высококачественные паяльники поставляются с медным наконечником с железным покрытием, обеспечивающим лучшее из обоих вариантов.

6. Антистатическая защита

Электрические компоненты уязвимы, особенно современные интегральные микросхемы, а статическая защита немного проблематична. Хотя большинство компонентов, используемых в домашних конструкциях, не подвержены статическому электричеству, но лишь немногие из них. Поэтому лучше рассмотреть паяльник со статической защитой.

7.Подставка для удержания

Это важный фактор, потому что после завершения работы вы должны поместить горячий утюг в безопасное место. Подставка для паяльника предотвратит скатывание формы паяльника и защитит от возможных травм, например ожогов.

Большинство держателей паяльника поставляются с губкой и поддоном, которые позволяют идеально чистить паяльник. Поскольку утюг достигает температуры около 300 ° C, важно убедиться, что он находится в надежном месте.

8.Свинец против бессвинцового припоя

При покупке паяльника важно учитывать материал, из которого изготовлен припой. Раньше припой состоял из Pb (свинца), олова (Sn) и других металлов в следовых количествах. Его часто называют свинцовым припоем. Но свинец вреден для нашего здоровья, и при воздействии больших количеств существует вероятность отравления свинцом. Однако свинец считается полезным материалом и идеально подходит для пайки, поскольку он имеет низкую температуру плавления, что помогает пользователю создавать прочные паяные соединения.

Из-за вредного воздействия свинца некоторые страны решили отказаться от использования припоя. В 2006 году RoHS (Европейский Союз принял Директиву об ограничении использования опасных веществ) ограничил использование свинца в качестве припоя в электрическом оборудовании и электронике. С тех пор бессвинцовый припой стал очень популярным и распространенным.

Бессвинцовый припой такой же, как и свинцовый аналог, за исключением того, что он не содержит свинца. Он состоит из олова и других микроэлементов, таких как медь и серебро.Этот тип припоя обычно маркируется символом RoHS, чтобы гарантировать подлинность.

9. Принадлежности для пайки

Если вы новичок с меньшим опытом пайки, наличие дополнительных принадлежностей может быть чрезвычайно полезным. Мы уже упоминали, что некоторые из дополнительных аксессуаров упомянуты ниже…

  • Припой: Самыми простыми в работе являются 60/40 (свинец / олово), что означает 40% олова и 60% свинца, что является идеальным сочетанием электрического припой.Они подходят как новичкам, так и профессионалам с продвинутыми навыками. Alpha Fry предлагает лучшие припои для сердечников, и все их продукты являются лучшими.
  • Фитиль для припоя: Это один из лучших способов удалить излишки припоя с соединения. В отличие от других присосок для припоя, этот аксессуар впитывает расплавленный припой.
  • Губка для очистки: Этот продукт полезен для очистки наконечника утюга во время пайки. Поскольку они являются мощными губками для чистки, они избавят их от коррозии, присутствующей на кончиках, которую обычная губка не может очистить.
  • Тонировщик для жала: Полезно очистить и повторно залудить жало паяльника, которое часто становится черным и окисляется.
  • Диагональные кусачки: Очевидно, что для обрезки выводов компонентов вам потребуются диагональные кусачки.
  • Тиски: Помогают устойчиво удерживать работу. Это самый полезный и важный аксессуар, поскольку он обеспечивает надежные и надежные соединения.
  • Рука помощи: Он удерживает компоненты вместе во время пайки.Он особенно хорош для небольших плат, поскольку он скрепляет все вместе при сращивании или заделке проводов.
  • Flux Pen: Помогает растеканию бессвинцового припоя.
  • Вакуумный насос для припоя или присоска для припоя: Помогает инструменту удалить любой припой, оставшийся при распайке компонентов. По сравнению с солнечными насосами, паяльная присоска / вакуум для припоя является лучшим вариантом.
  • Паяльный коврик: Его нужно разместить на столе, на котором вы работаете.Он защищает рабочий стол от любых неудач при пайке.

10. Техническое обслуживание

Приобретая любую модель паяльника, убедитесь, что в комплекте есть запасные части, которые можно легко найти, когда вы захотите заменить. Хотя детали паяльника будут работать в течение нескольких лет, жала необходимо регулярно менять. Чтобы избежать ненужных затрат на обслуживание, ремонт или замену, лучше приобрести паяльник высокого класса с контролем температуры и дополнительными запасными частями.

11. Штепсельная вилка заземления

Штепсельная вилка заземления паяльника должна поставляться с трехконтактной вилкой. Он защищает утюг от статических разрядов, которые могут повредить чувствительные электронные детали, если не паять.

12. Бренды

Есть несколько популярных электронных брендов, таких как Weller. Вместо того, чтобы выбирать модель без марочного знака, мы рекомендуем выбирать паяльник, обладающий прочностью и высоким качеством. Также важно следить за хорошей репутацией производителей в сфере поставок и обслуживания клиентов.Фирменные паяльники редко перегреваются, удобны в обращении и удобны в обращении.

13. Цена и бюджет

Последний, но не менее важный фактор, который следует учитывать при покупке паяльника, — это цена, которую вы можете потратить. Поскольку существует несколько моделей стоимостью от 10 до 200 долларов, вы можете легко выбрать любую в соответствии с вашими требованиями. Даже если у вас ограниченный бюджет, вы все равно можете приобрести очень хороший товар. Большинство пользователей выбирают паяльники среднего класса и по-прежнему довольны их долговечностью и качеством.

Различные типы паяльников

Паяльники бывают нескольких типов, которые имеют свои достоинства и недостатки. Чтобы приобрести лучший, соответствующий вашим потребностям, лучше понять основные различия между ними. Некоторые паяльники сильно нагреваются и имеют быструю температуру плавления. В то время как другие предназначены для того, чтобы пользователь мог регулировать температуру в соответствии с вашими требованиями. Исходя из ваших потребностей, вы должны выбрать подходящий паяльник. Существует несколько видов паяльников, о которых мы упомянули ниже для справки.

1. Простой утюг

Если вам нужна обычная форма паяльника, то этот вариант идеально подойдет. Обычно он работает на номинальной мощности от 15 до 35 Вт, что в значительной степени достаточно для выполнения основных электронных проектов и ремонта. В наши дни даже простые наборы для пайки поставляются с регулируемыми регуляторами температуры, что увеличивает их универсальность. Они подходят для обычных пользователей, которым нравится иметь их для выполнения небольшого ремонта. Они доступны по цене, просты и удобны в использовании, что делает их идеальными для простых электронных проектов DIY.

2. Паяльная станция

Паяльные станции имеют схему контроля температуры, дисплей, блок питания и паяльную головку с датчиком температуры. Они также поставляются с подставками, которые позволяют размещать или хранить утюг, когда он не используется. Влажная губка предназначена для очистки жала до и во время пайки. Некоторые дополнительные аксессуары также доступны в некоторых наборах для пайки, например, вакуумный насос, термофен и вакуумный съемник.

Паяльный карандаш доступен в паяльной станции, которая обычно присоединяется к электростанции.Предусмотрены регулируемые элементы управления, позволяющие увеличивать или уменьшать температуру наконечника припоя в соответствии с вашими требованиями. Некоторые модели даже оснащены электронным контролем температуры, который позволяет устанавливать и поддерживать точную температуру жала паяльника.

По цене паяльные станции немного дороже простого утюга. Паяльные станции подходят для большинства паяльных работ и очень тонких компонентов для поверхностного монтажа, даже таких небольших, как 0603 и 0805.

Некоторые паяльники поставляются с термостатом, который позволяет регулировать температуру бита. Это гарантирует, что температура всегда поддерживается должным образом. Если тепло отводится без слишком сильного повышения температуры, в таких случаях можно использовать элемент более высокой мощности, чтобы обеспечить хорошую пайку.

Утюги с контролем температуры поставляются с возможностью регулировки, в то время как другие поставляются даже с индикацией температуры. Паяльники с контролем температуры лучше и подходят практически для всех паяльных работ.Однако они немного дороже.

3. Паяльный пистолет

Паяльные пистолеты

очень похожи на аккумуляторные ручные дрели. У них есть кончик с проволочной петлей, который быстро остывает. Так что кобуры не нужны. Благодаря высокой скорости охлаждения снижается вероятность травм или возгорания. Они подходят для энтузиастов DIY, поскольку активируются только при нажатии на спусковой крючок и имеют легкий захват.

Основным компонентом паяльника является трансформатор, способный преобразовывать 110 В переменного тока в более низкое напряжение.Трансформатор вторичной обмотки только однооборотный. Таким образом, вырабатывается очень низкое напряжение и ток в сотни ампер. Этот сильный ток проходит через медный наконечник. Из-за высокого протока тока жало паяльного пистолета довольно быстро нагревается.

Паяльник прост в эксплуатации и имеет очень короткое время разогрева. Однако он не подходит для тонкой работы на печатных платах и ​​точного обращения с тонкими паяными компонентами. Потому что они выделяют больше тепла, что также может повредить компоненты и печатную плату.Они подходят для работы с проволокой большого сечения. Ценовой диапазон паяльных пистолетов составляет от 20 до 70 долларов.

4. Переделка пайки

Ремонт и доработка — сложные задачи пайки. Обычно они используются в крупносерийных производственных и промышленных объектах. В паяльных системах есть несколько наконечников, таких как термофен, термос-пинцет, паяльник, пистолет для распайки и другие. Их цена составляет от 250 до 2500 долларов. Среди всех брендов Pace считается одним из самых популярных.

Профессиональный паяльник с контролем температуры поставляется со сменными жалами. Они потребляют мощность 50 Вт или более. Регулировка температуры позволяет установить наконечник на желаемый уровень. Варианты сменных насадок позволяют выбрать идеальный вариант в соответствии с вашими требованиями.

5. Пинцет для пайки

Пинцет для пайки имеет два электронных вывода. Они способны работать с диодами, батареями, резисторами, конденсаторами и нишевыми предметами. Большинство пинцетов доступны отдельно, а другими можно управлять со станции.Пинцеты обычно имеют наконечники с подогревом, которыми нужно управлять вручную. Вам просто нужно слегка сжать, чтобы устройство заработало.

6. Паяльная горелка

Паяльная горелка работает на топливе или пропане. Он обеспечивает короткие выбросы тепла, которые в основном необходимы для плавления металлов. Чаще всего ими пользуются ювелиры. Они подходят для опытных пользователей, поскольку только профессионалы могут справиться с ними, не повредив их. Из соображений безопасности новичкам пробовать их не рекомендуется.

Как пользоваться паяльником?

Паяльник — важный инструмент в мастерской, будь то изготовление ювелирных изделий, домашний ремонт или ремонт электронных схем. Хотя идея пайки может показаться сложной, с некоторой базовой информацией даже новичок сможет ее решить. Основные этапы пайки довольно просты. Мы упомянули их ниже для справки…

  • Сначала вам нужно нагреть паяльник до желаемой температуры.
  • Используя губку для влажной чистки, очищайте паяльное жало перед использованием инструмента, а также в течение всего процесса.
  • После того, как наконечник очистится, дайте ему коснуться объекта, который вы хотите припаять.
  • По прошествии 2 секунд добавьте еще немного припоя в области соединения, где вы хотите соединить два объекта.
  • Тепло превратит припой в жидкое и податливое вещество.
  • Вместо того, чтобы нагревать припой нажатием на наконечник, позвольте теплопередаче припоя.
  • Если поместить наконечник непосредственно на припой, это может привести к образованию хрупких соединений, которые могут не проводить электричество.
  • После того, как припой расплавится и соединится с объектами, не трогайте заготовку, пока припой не остынет и соединение не станет прочным.

Советы по безопасности, которые следует учитывать при использовании паяльника

Поскольку жала паяльника могут нагреваться более чем на 300 градусов, лучше подумать о том, чтобы некоторые жала можно было безопасно использовать.Мы упомянули их ниже для вашей справки.

  • Поскольку кончики железа могут сильно нагреваться, мы рекомендуем не ткнуть им партнера.
  • Обязательно намочите губку, чтобы очистить утюг. Хотя это кажется мелочью, если не соблюдать должным образом, вы можете повредить утюг. Сухой утюг не удалит коррозию паяльника, а повредит его. Каждый раз, когда вы поднимаете утюг для пайки, быстро проводите по нему влажной губкой. Это поможет паять намного быстрее и чище.
  • Жало паяльника — не самая горячая часть паяльника. Требуется практика купола, чтобы научиться использовать правую часть железа для соединения. Если вы долгое время сидите на одном месте и ничего не течет, то сделайте шаг назад, очистите жало, снова добавьте припой к жало и снова начните пайку.
  • Паяльник может только нагревать припой, он не может паять сам. Вы должны использовать утюг для обогрева двух вещей — доски и детали. Никогда не добавляйте припой к наконечнику и не трите им два предмета.Используя железную сторону, нагрейте две части и добавьте припой с противоположной стороны.
  • Не пытайтесь достичь перфекционизма. Если паяный стык выглядит нормально, продолжайте. Не паяйте, не трогайте и не паяйте повторно. При повторной пайке тепло может вызвать нагрузку на печатную плату, что может привести к дальнейшему расслоению платы, контактных площадок, поднятию следов и разрушению платы.
  • При пайке стыков термическим грузом дайте стыку нагреться еще 5–10 секунд. Если вы припаиваете большую часть контактной площадки с большим количеством меди, дайте утюгу нагреться еще несколько секунд, чтобы тепло проникло в деталь и образовало прочное соединение.Если железный наконечник кажется липким или вы видите шарик припоя на штифте, это означает, что тепла недостаточно. Обязательно удерживайте соединение в течение нескольких дополнительных секунд, чтобы припой правильно растекся.

Чем паяльник отличается от паяльника?

По сравнению с паяльниками, паяльные пистолеты обеспечивают большее напряжение питания от 100 до 140 вольт. Более того, они позволяют пользователю работать даже в ограниченном пространстве, чего сложно достичь с помощью наборов для пайки.В отличие от паяльника, их наконечник имеет форму петли из медной проволоки, что обеспечивает отличную гибкость.

Паяльные пистолеты подходят как для металлических проектов, так и для массивных соединений, которые обычно требуют более легких прикосновений. А также идеально подходит для более тяжелых проводных работ, сложных электрических подключений и других профессиональных работ.

В отличие от паяльных пистолетов, паяльники представляют собой фонари, что делает их пригодными для задач, требующих длительной пайки. Благодаря своей гибкости, они подходят для различных проектов, от домашних мастеров до тяжелых работ.Маленькие утюги подходят для более легких проектов по сборке и установке электроники. Их не нужно выключать или включать повторно, так как они будут оставаться горячими очень долго.

Ниже приводится разбивка по каждому типу…

Паяльник:

  • Подходит для более тяжелых заготовок
  • Не имеет большого количества разновидностей
  • Быстро нагревается
  • Не предлагает больше напряжения, чем паяльники

Паяльник:

  • Медленно нагревается
  • Имеет меньшее напряжение, чем паяльные пистолеты
  • Подходит для проектов с низким энергопотреблением
  • Есть много разновидностей и типов

Часто задаваемые вопросы ?

1.Какой припой лучше всего подходит для автомобильной проводки?

Канифольный припой с сердечником лучше всего подходит для автомобильной проводки, поскольку в центре имеется флюс, который очищает поверхность провода для пайки. Припой обычно представляет собой комбинацию смешанных сплавов. В большинстве автомобильных применений используется припой 60/40, который содержит 60% олова и 40% свинца.

2. Паяльник какой мощности подходит для обычного ремонта автомобильной проводки?

Мощность большинства паяльников, используемых в электронике, составляет от 20 до 60 Вт.Утюги мощностью 50 Вт довольно распространены, поскольку они обеспечивают достаточно тепла для пайки печатных плат. Паяльники с более высокой мощностью, например от 40 до 60 Вт, намного лучше.

3. Как происходит разводка паяльника?

Вы должны удерживать оба луженых провода друг на друге, а затем коснуться паяльником проводов. Этот процесс расплавит припой и нанесет должное покрытие на провода. Теперь снимите утюг и подождите несколько секунд, чтобы паяное соединение остыло и затвердело.Чтобы закрыть соединение, обязательно используйте термоусадочную пленку.

4.

Добавить комментарий

Ваш адрес email не будет опубликован.
