Режимы работы кондиционеров. Инструкция по эксплуатации кондиционера

Сегодня при многообразии торговых марок и моделей кондиционеров бывает сложно сразу найти ту, которая бы вас устраивала. Продавцы нахваливают свой товар. Их сплит-системы, конечно же, самые лучшие. Производители всячески выделяют свои бренды, добавляя новые функции и режимы. А для покупателя важны режимы работы кондиционера, которыми он будет пользоваться.

Чем полезно знание режимов?

Статья не дает советов, как рассчитать мощность кондиционера для вашего помещения, где установить сплит-систему, как проконтролировать правильность монтажа. Это не инструкция по эксплуатации кондиционера. Инструкция пишется для каждого кондиционера индивидуально и описывает функции только одной модели. Здесь даны понятные описания основных функций кондиционеров. По ним очень удобно сравнивать оборудование (даже разных ценовых групп) и выбирать то, что нужно, а не переплачивать за лишние опции.

Основные режимы работы кондиционера

Бытовой кондиционер — это, прежде всего, оборудование, поддерживающее желаемую температуру в помещении. Управляются кондиционеры пультами, которые бывают дистанционными и стационарными (настенными, например). Назначение всех кнопок пульта подробно описано в инструкции по эксплуатации кондиционера. Но его можно понять интуитивно по значкам и надписям около кнопок пульта.

ИК пульты сплит-систем

Кнопка переключения режимов

У разных кондиционеров наборы клавиш на лицевой панели пульта могут сильно отличаться. Но одна кнопка есть у всех. Кнопка — MODE («Режим»). Ее последовательное нажатие включает поочередно основные режимы кондиционера: «Охлаждение», «Обогрев», «Авто», «Осушение», «Вентиляция».

Переключение основных режимов работы кондиционеров кнопкой MODE

Особенности основных режимов

  • «Охлаждение». Главная функция кондиционера. При ее включении в помещении происходит охлаждение воздуха. Во внутреннем блоке кондиционера установлен датчик, отслеживающий изменение температуры и подающий сигнал кондиционеру при ее изменении. При работе на охлаждение последовательным нажатием кнопки FAN можно менять производительность вентилятора, а значит, и интенсивность охлаждения.
  • «Обогрев». Задача — нагреть воздух в комнате. Так как кондиционер — это тепловой насос, то при работе в данном режиме он будет потреблять в три раза меньше энергии, чем электрический обогреватель. В этом режиме работы кондиционера также можно менять интенсивность нагрева помещения, изменяя производительность вентилятора внутреннего блока, последовательно нажимая кнопку FAN.
  • «Вентиляция». Воздух помещения прогоняется через внутренний блок кондиционера без изменения температуры и фильтруется. В этом режиме работы кондиционера происходит рециркуляция воздуха. Здесь нет его поступления или удаления.
  • «Осушение». При этом режиме работы кондиционера значок на пульте будет иметь вид капли. В режиме осушения происходит удаление лишней влаги. Сначала кондиционер десять минут сушит воздух, затем 2 минуты не работает и, наконец, работает 5 минут в режиме усиленной продувки. В режиме осушения, переключая скорость вращения вентилятора, можно выбирать скорость осушения.
  • В режиме «Авто» автоматически устанавливается температура 22 градуса и скорость вентилятора. Кондиционер сам выбирает между режимами «Охлаждение» и «Обогрев». Сам поддерживает заданные условия. Изменение каких-либо настроек внутри режима «Авто» не предусмотрено.
  • Режим SWING («Свинг»). Управление горизонтальными (в некоторых моделях и вертикальными) жалюзи внутреннего блока.

Таблица основных режимов работы

В таблице представлено краткое описание режимов работы. Это как бы шпаргалка о том, как пользоваться кондиционером на основных режимах.

Основные режимы работы кондиционера

Дополнительные режимы

Приведенные в таблице основные режимы есть у всех кондиционеров. Они обеспечивают минимальный комфорт.

Сейчас расскажем об опциях, делающих каждый кондиционер уникальным по-своему, и о том, как пользоваться кондиционером в дополнительных режимах.

Выберите понравившиеся, и консультант магазина климатической техники подскажет подходящую модель сплита.

  • «Ионизация». Включение режима подразумевает насыщение помещения отрицательно заряженными ионами (анионами). В среднем кондиционер вырабатывает до 20000 их на квадратный сантиметр. Такое количество анионов встречается только в экологически чистых местах. Анионы оказывают антибактериальный эффект. Функцию ионизации можно рассматривать как дополнительный фильтр тонкой очистки.

Ионизация в сплит-системе

  • «Самоочистка». При использовании этой функции в кондиционере никогда не заведется плесень. Длится процесс около получаса: жалюзи закрываются, и происходит продувка внутреннего блока, удаляется вся влага, теплообменник нагревается, сушится, кондиционер переходит в режим FAN («Вентиляция»), и воздух, поступающий в кондиционер, уносит с собой все неприятные запахи.
  • «Генератор кислорода». Обогащение воздуха кислородом, основанное на неравномерном прохождении газов через полимерную мембрану.
  • «Режим дополнительной фильтрации». Во многих моделях существуют системы дополнительной фильтрации. Например, на российский рынок LG принесла плазменный фильтр, компания Samsung — фильтр биоочистки. Практически у каждого бренда есть модели с многоступенчатой фильтрацией. Очень полезная опция.
  • «Подача свежего воздуха». Функция в системах с настенными блоками скорее рекламная. Очень маленькое сечение трубки, через которую воздух должен попадать в помещение. Если эта функция есть, то применяется она в кондиционерах с фильтрами многоступенчатой очистки.
  • «Ночной режим» («Режим сна»). Переход кондиционера в оптимальный для сна режим. Вентилятор включается на малошумном режиме. То есть снижается его скорость вращения. Кроме того, при работе кондиционера в режиме охлаждения температура в течение нескольких часов поднимается на 1-3 градуса. А при работе в режиме обогрева — в течение нескольких часов опускается.

Режим сна в кондиционере

  • «Таймер». Позволяет включать кондиционер к определенному часу (например, ко времени прихода на работу) и выключать его к определенному времени.
  • «Форсированное охлаждение или обогрев». В одних моделях режим может называться TURBO, в других — JET COOL. Суть одна — в течение получаса (после нажатия соответствующей кнопки) кондиционер работает при минимальной температуре на максимально возможной скорости вентилятора. Применяется для быстрого охлаждения помещения.
  • I FEEL. В этом режиме температура измеряется не датчиком внутреннего блока, а датчиком пульта. Максимально комфортные условия создаются в месте, где находится пульт, т.е. рядом с человеком.
  • «Умный глаз». I SEE — датчик объемного температурного сканирования. Отслеживает температуру и влажность по всему объему комнаты. Кондиционер, получая информацию, корректирует температуру по зонам. I SEE не допускает резких перепадов температур, синхронизируя работу вентилятора и жалюзи.

Воздушные потоки настенной сплит-системы

Системы защиты

Дополнительные функции повышают комфорт. Кроме этого, производители устанавливают на кондиционерах системы защиты и контроля.

  • «Разморозка (оттаивание) наружного блока». Функция включается автоматически, когда на наружном блоке намерзает лед. Сплит-система начинает подогрев наружного блока. К сожалению, присутствует не у всех кондиционеров. Если в выбранном вами кондиционере ее нет, то растопить лед на наружном блоке можно, включив кратковременно режим охлаждения.
  • «Авторестарт». Функция кондиционера восстанавливать настройки после возобновления питания при отключении электроэнергии.
  • «Теплый старт». Защита от потока холодного воздуха при переходе в режим обогрева. Вентилятор внутреннего блока не включится, пока хладагент не прогреется. При такой опции попадание холодного воздуха на человека невозможно.
  • «Защита компрессора».
  • «Функция самодиагностики». Поломки диагностирует микросхема, встроенная во внутренний блок кондиционера. О типе неисправности можно узнать по коду ошибки или по миганию световых индикаторов.
  • «Работа при низких температурах». Кондиционеры стабильно работают в период межсезонья (температура до -7 градусов). Если вы хотите обогреваться кондиционером зимой, то стоит приобрести инвертор. Многие инверторные модели могут без потери мощности работать на обогрев при температуре наружного воздуха -15 градусов. Кондиционеры с дополнительным комплектом для низких температур могут работать и при температурах меньше -60 градусов. Но цена систем с тепловым насосом выше, чем у обычных кондиционеров, в несколько раз.

Если пульт потерялся. Включение кондиционера без помощи пульта

Есть еще одна интересная функция у настенных сплитов. Их можно включить в тестовом режиме, даже если пульт потерялся. Под лицевой панелью с правой стороны, прикрытая пластиковой крышечкой, расположена кнопка OPERATION или ON/OFF. Нажав ее, можно запустить кондиционер без пульта.

Есть только одно «но». При нажатии этой кнопки некоторые модели включаются в режиме «Авто», но большинство в том режиме, в котором работали до выключения.

Все современные кондиционеры (из любого ценового сегмента) имеют сложный и часто совпадающий набор функций: «Охлаждение», «Обогрев», «Осушение», «Вентиляция», «Включение/выключение таймера», различные фильтры… Различие между высококлассными моделями и моделями попроще — процент брака в партии оборудования и гарантированный производителем срок службы. Выбор бренда тоже важен. Но это совсем другая история.

Правила и условия эксплуатации кондиционера в доме, квартире, офисе

Кондиционер – полезный бытовой прибор, спасающий от летней жары путем создания приятной прохлады в жилых и общественных помещениях. Но если пренебрегать простыми правилами его эксплуатации, можно обрести некоторые проблемы со здоровьем.

В статье мы рассмотрим все, что важно знать о правильном применении кондиционера дома и на работе, нормы и требования к обслуживанию прибора, что делать для продления сроков его эксплуатации.

Оглавление:

Общие правила эксплуатации кондиционера

Существуют общие правила и нормы пользования климатическим оборудованием, при соблюдении которых можно создать комфортный и безопасный для организма микроклимат в доме или офисе.

Общие правила эксплуатации:

  1. Разница между температурой на улице и температурным параметром, заданным для охлаждения воздуха кондиционером, не должна превышать 7-100.

  2. Во время сильно жаркой погоды на улице понижать температуру воздуха в помещении нужно поэтапно, снижая на 2-30 каждый час.

  3. Если в кондиционере отсутствует функция подмеса наружного воздуха, помещение нужно периодически проветривать.

  4. Во время работы сплит-системы окна и двери в помещении должны быть закрытыми, что позволит исключить утечку охлажденного воздуха из помещения.

  5. Кондиционеры сушат воздух, что затрудняет дыхание человека. Если сплит-оборудование не имеет опции увлажнения кислорода, рекомендуется приобрести специальный прибор – увлажнитель.

Независимо от срока эксплуатации прибора, обязательно сезонное профилактическое обслуживание, обеспечивающее надежную и длительную работу кондиционера.

Как пользоваться кондиционером в квартире

В домах и квартирах чаще устанавливаются современные сплит-системы, состоящие из внутреннего и наружного блока. Такие приборы обладают определенным набором функций, имеют удобный пульт для управления рабочими режимами.

Все модели климатической техники без исключения выполняют охлаждение воздуха в помещении. Некоторые кондиционеры также работают на обогрев. Разобраться в функциональных возможностях прибора совсем не сложно, все доступные опции, а также правила эксплуатации кондиционера прописаны в инструкции, входящей в комплектацию. С этой информацией пользователю нужно ознакомиться сразу после покупки, что позволит правильно использовать климатическую технику в доме без вреда для здоровья.

Правила домашней эксплуатации сплит-систем:

  1. Соблюдение температурного режима. Нельзя допускать резких перепадов температур внутри помещения и на улице. Такие изменения негативно скажутся на здоровье человека, могут возникнуть простудные заболевания, астматические и сердечно-сосудистые приступы.

  2. Для работы в ночные часы рекомендуется устанавливать комфортную для тела температуру в пределах 25-270. Многие модели современных сплит-систем имеют в оснащении функцию «режим сна», обеспечивающую оптимальный температурный режим в комнате в ночные часы отдыха домочадцев.

  3. Охлажденный воздух с кондиционера не следует направлять на места в комнате, где регулярно находятся или спят люди. Исключите направление потока воздуха в сторону кровати, рабочего стола, дивана в гостиной и т. д. Регулировка направления охлажденного воздуха осуществляется с помощью специальных створок на внутреннем блоке.

  4. В детской комнате можно устанавливать такой же температурный режим, как и в комнатах, где находятся взрослые домочадцы. По мнению специалистов, дети хуже переносят жару, чем прохладу. Главное, чтобы ребенок не находился прямо под потоком холодного воздуха.

  5. В летнее время года во многих домах кондиционеры работают беспрерывно. По возможности рекомендуется делать хотя бы небольшие перерывы в работе климатической техники.

Как пользоваться кондиционером в офисе

В офисах сплит-системы работают только в рабочее время, то есть 5 дней в неделю, по 8-10 часов в день, в зависимости от графика трудового дня. Как правило, за ночь помещение нагревается, поэтому первое, что делает офисный сотрудник по приходу на работу – включает кондиционер, и нередко на полную мощность. Но делать это категорически не рекомендуется!

Как правильно пользоваться кондиционером в офисе:

  1. После ночного перерыва помещение следует проветрить, открыв окна. Ускорить этот процесс можно с помощью вентилятора.

  2. После проветривания окна закрываются и можно запускать кондиционер, установив температуру на 50 ниже, чем на улице.

  3. Если достигнутая по заданному параметру температура не комфортна для людей в офисе, можно постепенно снижать температурный режим на 1-2 градуса в течение каждого часа.

Как и в жилых помещениях, не следует устанавливать кондиционер так, чтобы поток холодного воздуха был направлен прямо на рабочее место в офисе. Охлажденный воздух должен проходить рядом. Такая эксплуатация климатического прибора станет максимально безопасной для трудового коллектива.

Рекомендации по обслуживанию кондиционера

Чтобы кондиционер прослужил длительный срок и не навредил здоровью человека, необходимо проводить профилактическое обслуживание, включающее ряд несложных процедур.

Профилактика сплит-систем включает:

  • чистку поверхности и створок внутреннего блока от пыли и других загрязнений;

  • каждый месяц нужно очищать грубые фильтры внутреннего блока, что можно делать самостоятельно, промывая демонтированный элемент под проточной водой;

  • чистку и замену тонких фильтров проводят специалисты из сервисного обслуживания;

  • периодическая чистка также необходима внешнему блоку сплит-оборудования, но такую работу следует доверить квалифицированным мастерам.

Любую профилактическую работу по обслуживанию климатической техники нужно проводить аккуратно и только после отключения устройства от электросети.

Правильная эксплуатация кондиционера в офисе и в доме позволит создать комфортную и безопасную температуру воздуха в помещении, а своевременное обслуживание прибора исключит риски быстрого выхода из строя дорогостоящего климатического оборудования.

Устройство и принцип работы кондиционера летом и зимой

Для регулировки и сохранения оптимальной температуры в помещениях используются кондиционеры. Климатическое оборудование устанавливают в частных домах, квартирах и в рабочих помещениях. Чтобы прибор эффективно работал длительный срок, нужно изучить правила эксплуатации кондиционеров, понять принцип его работы и изучить технические особенности устройства.

В статье мы рассмотрим все, что важно знать о конструкции типового кондиционера, техническая схема оборудования, как происходит охлаждение и обогрев воздуха в помещении.

Оглавление:

Особенности устройства кондиционера

Кондиционеры имеют в оснащении ряд элементов, обеспечивающих функциональность прибора. Рассмотрим составные части современных сплит-систем.

Внешний блок

Внешний модуль устанавливается с уличной стороны помещения. В этом блоке находится несколько важных составляющих.

Что входит во внешний модуль:

  1. Компрессор – сжимает фреон и задает хладагенту определенное движение по контуру.

  2. Конденсатор – преобразует хладагент в жидкое состояние.

  3. Испаритель – преобразует фреон из водянистого состояния в газообразное.

  4. Вентиль терморегуляции – снижает напор хладагента.

  5. Вентилятор – обеспечивает интенсивный теплообмен.

  6. Фильтры – защищают контур прибора от проникновения пыли, грязи и других чужеродных частиц.

Внутренний блок

Вторая составная часть сплит-системы – внутренний блок, устанавливаемый внутри помещения, который и обеспечивает распространение охлажденных потоков воздуха.

Составляющие внутреннего блока:

  1. Испаритель (радиатор). Он сильно охлаждается фреоном. Через радиатор прогоняется воздух, который моментально становится холодным.

  2. Вентилятор – обеспечивает циркуляцию охлажденного воздуха в помещении.

  3. Фильтр грубой очистки, задерживающий грубую пыль.

  4. Дополнительные фильтры, в зависимости от модели оборудования, выполняющие очистку воздуха от различных частиц, запахов и т. д. Это могут быть фильтры антибактериального, угольного и электростатического типа.

  5. Жалюзи для регулировки направления воздушного потока.

  6. Индикатор на панели показывает режим работы кондиционера.

  7. Командный блок – панель управления прибором.

  8. Ванночка-дренаж, где собирается конденсат, пыль и другие посторонние частицы.

Кроме этого, кондиционеры оснащены передней панелью, через которую внутрь поступает воздух, штуцерными соединениями и мотором вентилятора, обеспечивающим вращение крыльчатки.

Принцип работы и схема кондиционера

Все элементы кондиционера – единая система, соединенная медными трубками, образующими холодильный контур. Принцип работы основан на замкнутом цикле. Рассмотрим, как работает обычный кондиционер.

Принцип работы:

  1. Газообразный фреон поступает в компрессор, где эта субстанция достигает давления 15-25 атм, одновременно повышается температура до +70-900.

  2. Под действием давления охлаждающий хладагент движется к конденсатору, где происходит его обдувание вентилятором и остывание. Далее он превращается в жидкость и выделяет тепловую энергию. Нагревается выходящий из конденсатора воздух. Охлаждающая жидкость выходит из теплообменника. Ее температура на 10-200 превышает температуру окружающего воздуха.

  3. В медном дросселе, выполненном в виде спирали, давление и температура фреона снижается и происходит его частичное испарение.

  4. Парообразная и жидкая фракция хладагента поступает в испаритель, который превращает фреон в газообразную форму и поглощает тепло.

  5. Вентилятор прогоняет воздух через испаритель, охлаждает его и подает в помещение.

  6. Фреон вновь засасывается компрессором. Процесс охлаждения воздуха повторяется.

Работа на охлаждение

Охлаждение воздуха – основная функция кондиционеров. Пользователь самостоятельно устанавливает оптимальные параметры температуры воздуха в помещении для обеспечения комфортного микроклимата. При повышении температуры воздуха выше заданных параметров прибор автоматически включается.

Рабочий диапазон климатического оборудования на охлаждение +1-300.

Работа на обогрев

В режиме обогрева функционируют некоторые модели двухконтурных сплит-систем. Они выполняют нагрев воздуха до температуры, установленной пользователем. Нагретый воздух равномерно распределяется по помещению. Производительность работы невысокая, поэтому это оборудование нельзя применять в качестве основного источника обогрева.

Изучив особенности устройства кондиционера, принцип работы и его возможности, можно выбрать наиболее подходящий вариант для установки. Это также позволит правильно эксплуатировать климатическое оборудование, обеспечивая комфортный микроклимат в помещении в любую погоду.

без вреда здоровью и сплит-системе

За последние годы климатические устройства становятся наиболее популярными бытовыми приборами, но нужный и приятный аппарат может стать источником проблем, если пренебрегать простыми правилами при его применении.

Как правильно пользоваться кондиционером, чтобы с ним было комфортно жить дома и на работе – такой вопрос часто возникает у пользователей. В этой статье будут рассмотрены рекомендации, которых желательно придерживаться во время эксплуатации сплит-системы.

Общие нормы пользования климатическим оборудованием

Правильная эксплуатация кондиционера напрямую влияет на благоприятные условия работы в офисе или отдыха в доме. При этом существуют как общепринятые рекомендации, так и «индивидуальные».

Рассмотрим несколько общих правил, которые не обусловлены типом помещения:

  1. Постоянно помнить и координировать в настройках погодные условия с параметрами и возможностями самого прибора.
  2. В жаркое время уменьшать температуру нужно постепенно, по два-три градуса через каждый час, чтобы прибор работал в щадящем режиме.
  3. В случае если у сплит-системы не рассчитан подмес наружного воздуха, то комнату необходимо иногда проветривать.
  4. Профилактическое обслуживание должно быть регулярным, независимо от срока эксплуатации.

А также немаловажно соблюдать влажность в комнате. Кондиционер сушит воздух, в связи с этим нужно увлажнять в помещении домашними средствами (развешивать мокрые полотенца).

Как правильно использовать кондиционер

Настройка режимов сплит-системы также может быть правильной и неграмотной, и чтобы избежать нежелательных последствий, нужно соблюдать правила пользования кондиционером:

1.Выполнять нормальное соотношение производительности прибора с погодными условиями. В регионах с жарким климатом необходимо покупать сплит-системы повышенной мощности с соответствующими режимами охлаждения.

2.При первоначальном монтаже сплит-системы нужно правильно установить внутренний блок, учитывая потребности всех членов семьи.

3.Климатический прибор нужно регулярно досматривать и при необходимости менять или чистить воздушные фильтры.

Основное правило, которое нужно соблюдать неукоснительно – производительность прибора должна соответствовать физическим параметрам помещения. При этом главный показатель это – объем комнаты, и только тогда кондиционирование будет эффективно. В связи с этим двери и окна во время работы кондиционера должны быть закрыты во избежание утечек холодного и притока теплого воздуха.

Как использовать прибор без вреда для здоровья

Для того чтобы от работающего кондиционера была польза для здоровья, надо придерживаться определенных правил:

  • Не направлять струю холодного воздушного потока определенно на человека.
  • Если в доме есть дети, то не позволять им играть в комнате с работающим кондиционером. Нужно сначала проветрить помещение, а только затем их впустить в комнату.
  • Делать перерывы в работе, по возможности включать вентилятор.

Сплит-системы не только поддерживают заданную температуру в помещении, но и улучшают качество воздуха и облегчают состояние людей с приступами астмы и подверженным аллергическим заболеваниям.

Как пользоваться кондиционером

Мифы о кондиционерах

После того как кондиционеры стали неизменной частью бытовой техники, применяемой для своих нужд, появились разные мнения по их использованию.

Рассмотрим самые распространенные мифы:

Миф № 1. Кондиционер – как источник простудных заболеваний. Причиной недугов является неправильно подобранный температурный режим.

Миф № 2. Сплит-система – как распространитель бактерий. Их образование возможно внутри фильтров, если элементы своевременно не очищаются.

Миф № 3. Кондиционер – как разносчик зараженных микробов (легионеллеза). Для образования этих микробов нужна влажная среда с температурой около +35˚С, а в кондиционере накопление конденсата происходит при 0˚С. Получается, что приборы не могут в принципе формировать эти микробы. И все-таки для профилактики необходимо не реже одного раза в полгода обрабатывать аппарат специальным раствором, и ежемесячно менять фильтры.

Заключение

Резюмируя вышесказанное, можно сделать вывод, что кондиционер приносит несомненное удобство и ничуть не вреден для здоровья. Для этого нужно лишь неукоснительно соблюдать рекомендации по эксплуатации, особенно это касается режима «на холод», который более рискован, чем на «тепло».

инструкция по эксплуатации, управление и настройка

Содержание статьи:

После приобретения климатической техники необходимо ознакомиться с правилами использования и всеми возможностями устройства. Полный функционал описан в базовой инструкции по эксплуатации кондиционера. Если соблюдать все указанные правила, срок работы оборудования будет продолжительным и не потребует частых ремонтов.

Виды бытовых кондиционеров

Устройство мобильного кондиционера

Кондиционер – устройство, способное контролировать климат и температуру воздуха в помещении. Условно технику можно разделить на 3 типа. У каждого есть положительные и негативные стороны, касающиеся эксплуатации. В зависимости от вида техники предлагаются дополнительные функции.

  • Мобильный. Монтаж устройства не требует специального оборудования – при необходимости его легко перенести в другое место. Использовать можно в любом помещении. Недостаток – шумный, часто возникают проблемы в процессе эксплуатации. Радиус перемещения в пределах одной комнаты – до 2 метров.
  • Оконный. Занимает мало места и недорого стоит. Уже установленный аппарат трудно перенести на другое место, так как корпус монтируется в оконный проем. Чтобы кондиционирование было эффективным, не следует завешивать аппарат шторами. Издает много шума. Применение возможно в помещениях, где люди находятся минимум времени.
  • Сплит-системы. Сложный монтажный процесс требует профессионального подхода. Шумная часть находится снаружи, а охлаждающий блок внутри помещения – на полу, на стене или на потолке. Много дополнительных функций: увлажнение, очистка, обогрев, ионизация и т.д. Управление кондиционером возможно с помощью пульта или внешней панели.

При установке устройства для контроля микроклимата в помещении нужно знать, как им правильно пользоваться, обслуживать для полноценного и качественного функционирования. Со временем на корпусе портится краска, загрязняются фильтры, выходят из строя детали.

Общая инструкция по использованию кондиционеров

Инструкция любого оборудования начинается с рекомендаций по установке. От качества монтажа зависит эффективность и срок работы без поломок. Без опыта самостоятельно такую работу лучше не делать. Профессионалы быстро установят технику, выдадут на руки владельцу акт выполненных работ и гарантийные документы.

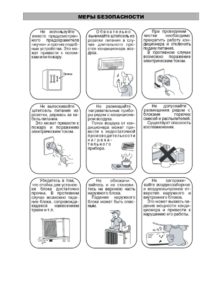

Важные рекомендации:

  • Во время работы устройства не вставляйте посторонние предметы между решетками.
  • Не допускайте детей к кондиционеру в период работы и отдыха устройства.
  • Для охлаждения помещения выставляйте температуру 21-23 градуса. Если установить температурный режим ниже, можно заболеть.
  • Непрерывный темп работы приведет к поломке компрессора, поэтому стоит давать время на отдых.
  • В момент работы кондиционера закройте окна и двери, защитите от прямых солнечных лучей.
  • Не эксплуатируйте климатическую технику в помещениях с высокой влажностью.
  • Периодическое обслуживание аппаратуры заключается в чистке фильтров. Осуществляйте процедуру каждые 2 недели.
  • Включайте устройство после проверки качества подключения к сети и целостности проводов.

Важно знать, при какой температуре можно включать кондиционер: для наружной части сплит-системы минимальный предел -5 для внутренней максимальный предел +37 градусов. Ограничения могут варьироваться в зависимости от влажности на улице или в доме. Если на улице влажность высокая, минимальный порог не должен опускаться ниже -2.

Беспрерывно техника может работать около 6 часов. Рекомендуется выключать кондиционер на некоторое время каждые 2 часа. Пуск устройства не возможен, если корпус теплый или горячий. Промежуток отдыха и работы должны быть соизмеримы.

В момент эксплуатации климатической техники не рекомендуется находиться в зоне охлаждающего воздушного потока. Риск простуды в этом случае высок даже при оптимальной температуре воздуха.

Регулировать работу кондиционера можно только чистыми и сухими руками – это самое главное правило безопасности при работе с электрическим приборами.

Если устройство не использовалось продолжительный период, нужно включить его в тестовом режиме. Даже минимальный период застоя требует чистки фильтров и корпуса устройства перед запуском. Для удаленного управления можно использовать смартфон или другой телефон, если существует подключение к системе «умный дом».

Перед началом работы аппарат нужно настроить.

Как правильно включить устройство

Перед включением необходимо:

  1. Проверить наличие фильтров в корпусе.
  2. Убедиться, что решетка для воздуховода свободна.
  3. По максимуму очистить пространство вокруг устройства.

Дальнейшая настройка кондиционера касается операционной системы и работы с выставлением режимов.

Обозначения на дисплее ПУ

Есть два варианта запуска климатической техники – с пульта и с помощью кнопки на корпусе устройства. Обычно кнопки подписаны на английском языке, поэтому стоит посмотреть значение в инструкции.

На панели управления кроме включения/выключения можно менять режимы работы, регулировать температуру, задавать элементарные команды. В зависимости от модели и производителя панель может размещаться внизу или вверху. Ярко обозначена кнопка «запуск». Режимы выбираются с помощью кнопки «mode». Умный дисплей покажет выполняемые действия. Условие качественной работы – выполнение требований, указанных в руководстве, прилагаемом к покупке.

Устанавливать удаленный доступ с помощью пульта легче, чем управлять с панели. На ПУ присутствует табло, на котором указана информация относительно функциональности режимов, заряда батареи, работы таймеров и индикаторов.

Краткая инструкция ПУ кондиционера:

  • Кнопка ON/OFF – запуск и выключение климатического оборудования.
  • Кнопки «▲»/«▼» регулируют тепло и охлаждение.
  • Кнопка «MODE» позволяет выбрать режим.
  • Кнопка «FAN SPEED» для контроля скорости вращения кулера.

Режимы климатической техники

Включать кондиционер можно в нескольких режимах: зимой – обогрев, летом – охлаждение, вентиляция, осушение. Каждый параметр имеет свои особенности. Можно установить тестовый режим, который поможет определить условия работы. Авторестарт позволяет после включения использовать ранее установленные параметры.

Установка температурного режима

Кнопки «▲» или «▼» – установка значения температуры с шагом в 1 градус. Сколько градусов выставлено, можно посмотреть на дисплее. Уходить из помещения в момент работы климатустройства не нужно, если все параметры заданы верно, без резких перепадов.

Режимы работы кондиционера

Режим холод/нагрев

Настроить кондиционер на охлаждение помещения или нагрев можно используя ПУ или панель на устройстве. Нужно войти в меню со списком режимов, выбрать нужный.

В режиме вентилятора контролировать температуру посредством такого алгоритма невозможно. Сначала нужно поставить паузу.

В простом бюджетном устройстве в режиме обогрева слегка подогревается воздух в радиусе вентилирования, поэтому отопление заменить он не сможет. В зимний период домашний кондиционер практически не используется для обогрева.

Запуск других режимов

Пользоваться кондиционером можно не только для обогрева или охлаждения воздуха – назначение сплит-системы более широкое. Предусматриваются режимы увлажнения, самоочистки, сушки и др. Чтобы выбрать необходимые параметры работы, нужно перейти в меню для выбора режимов работы. Для осушения – функция DRY, для автоматической работы – Auto. Все обозначения прописаны в руководстве по эксплуатации.

Работать в каждом режиме кондиционер может с потерей некоторых дополнительных функций: невозможно управлять скоростью вращения турбины, менять температуру. Предварительно стоит настроить комфортный микроклимат.

Чистка кондиционера

Инструкция к кондиционеру предусматривает правильный уход. Особенно, если устройство активно и регулярно работает. Сплит-система должна периодически очищаться, чтобы не терять вакуум.

Рекомендуется чистить фильтры дважды в месяц

Чистка внутреннего блока.

  1. Снимите крышку и достаньте фильтры. Помойте их в теплой воде с неагрессивным моющим средством.
  2. Аккуратно снимите роторный вентилятор и протрите лопасти влажной тряпкой.
  3. Аккуратно почистите теплообменник с помощью пылесоса. Для труднодоступных мест используйте тонкую кисточку.
  4. После полного высыхания комплектующих установите их на место.

Принудительная сушка фильтров запрещена. Под воздействием горячего воздуха решетки могут деформироваться. Осушение труб также происходит естественным образом.

Если на корпусе есть ржавчина, необходимо вызвать специалиста. Возможна утечка фреона.

Чистка внешнего блока

  1. Уберите ветки, листья и крупный мусор с решетки и лопастей вентилятора.
  2. Снимите крышку. Почистите поверхности тряпкой или с помощью пылесоса. Следите, чтобы вода не попала на электрические части.
  3. Радиаторные пластины помойте с помощью большого напора воды: душ, шланг, прибор для мойки машин.
  4. Установите все части на место.

Внешний блок не нуждается в чистке так же часто, как внутренний. Однако важно убирать крупный мусор вовремя, чтобы устройство не перегревалось.

Сколько электроэнергии потребляет кондиционер, как снизить расходы

Климатическое оборудование создает в помещении приятный микроклимат. Прибор работает от электросети, а значит, после установки кондиционера появляются дополнительные расходы энергоресурсов, за которые придется платить. Чтобы разумно планировать собственный бюджет, многие покупатели заранее интересуются, какой объем электроэнергии потребляет конкретная модель сплит-системы и как можно снизить эти расходы.

В статье мы рассмотрим информацию о затратах электроэнергии кондиционером летом и зимой, что такое классы энергоэффективности, рекомендации по снижению потребления электричества кондиционером.

Оглавление:

Особенности расхода электричества кондиционером

Количество потребляемой энергии кондиционером неоднозначно и зависит от режимов работы и потребляемой мощности. Это значение определяется по двум основным параметрам – охлаждающая и потребляющая производительность прибора, указанная в техническом паспорте кондиционера (значение СОР и ЕЕR).

Потребляемая мощность указывает расход электроэнергии с линии, а мощностной параметр определяет, какое количество необходимой энергии вырабатывает система. Чем больше это значение, тем меньше расход электроэнергии.

Однако покупателю также стоит понимать, что указанные производителем параметры могут немного отличаться от фактических расходов. Это связано с тем, что при испытании прибора и вычислении его параметров в помещении были соблюдены все условия, необходимые для минимального расхода энергоресурсов (закрытые окна и двери). А вот в бытовой эксплуатации такие условия не всегда сохраняются, что и приводит к увеличению расхода энергии при функционировании сплит-системы.

Также есть некоторые факторы, влияющие на количество потребляемой энергии. Рассмотрим их.

Какие факторы влияют:

  1. Кондиционер больше потребляет энергии, когда включаются дополнительные режимы, например, ионизация и увлажнение воздуха.

  2. На расход энергии также влияют возможности компрессора. Самым экономичным типом оборудования признаны кондиционеры инверторного типа.

  3. Обычные сплит-системы, автоматически отключаемые при достижении заданного температурного значения, не потребляют энергию, когда находятся в режиме ожидания. Но как только температура воздуха в помещении отклоняется от заданных параметров, кондиционер начинает работать на полную мощность, и в таком режиме компрессор потребляет ток в большом количестве.

Сколько кондиционер потребляет за 1 час/месяц

Для расчета потребляемой энергии кондиционером необходимо разделить номинальную мощность прибора на коэффициент ЕЕR. К примеру, возьмем прибор класса А с производительностью на холод 2.5 кВт. Выполним расчет потребления энергии по формуле: 2.5/3.2. Получаем расход 0.78 кВт·ч.

Расход электроэнергии также определяется по тепловой мощности сплит-системы, которая обозначается в британских термических единицах – BTU. Например, тепловая мощность 2-киловатной модели имеет значение «7», на 2.5 Квт – «9», на 3.5 кВт – 12.

Средний расход электроэнергии по параметру тепловой мощности:

  • «7» – 0.65-0.75 кВт·ч;

  • «9» – 0.78-088 кВт·ч;

  • «12» – 0.96-1 кВт·ч.

Количество потребляемой энергии в месяц зависит от количества рабочих часов. Например, в жаркое время года кондиционер может безостановочно функционировать на протяжении 10-12 часов.

Например, возьмем модель «9», потребляемую за час в среднем 0.78 кВт. За 6 часов работы кондиционер будет потреблять 4.68 кВт, а значит, за месяц расход электричества составит 140 кВт. Однако этот расчет достаточно грубый и поверхностный. Для вычисления более точных параметров необходимо учитывать площадь помещения, условия его эксплуатации, режимы работы и другие важные нюансы.

Потребление в летнее время

В летнее время года кондиционеры, функционирующие на охлаждение, потребляют больше энергии, чем зимой. При расчете этого значения стоит также учитывать количество рабочих часов. К примеру, при 8-часовой безостановочной работе кондиционера с тепловой мощностью «9» среднее суточное потребление составит 6.4 кВт. Если же техника работает в сильную жару 24 часа в сутки, расход электроэнергии увеличится втрое.

Потребление на обогрев зимой

В режиме на обогрев кондиционеры расходуют меньше энергии, чем при работе на охлаждение. Для расчета используется коэффициент СОР. Например, для приборов класса А он равен 3.60.

К примеру, возьмем кондиционер с мощностью обогрева 2.2 кВт. Делим этот параметр на 3.6 и получаем средний расход энергии за 1 час – 0.61 кВт. А чтобы рассчитать расходы электроэнергии за сутки или весь месяц, нужно умножить этот параметр на количество рабочих часов и дней.

Классы энергоэффективности кондиционеров

Класс энергоэффективности кондиционера указывается в техническом паспорте значением СОР – режим обогрева и ЕЕR – на охлаждение.

Классы энергоэффективности сплит-систем:

  1. A – СОР – 3.60, ЕЕR – 3.20.

  2. B – СОР – 3.40/3.60, ЕЕR – 3.20/3.00.

  3. C – СОР 3.20/3.40, ЕЕR 2.80/3.00.

  4. D – СОР 2.80/3.20, ЕЕR 2.60/2.80.

  5. E – СОР 2.60/2.80, ЕЕR 2.40/2.60.

  6. F – СОР 2.40/2.60, ЕЕR 2.20/2.40.

  7. G – СОР 2.40, ЕЕR 2.20.

Какой класс энергоэффективности лучше

Энергоэффективными считаются кондиционеры класса А, А+, А++, А+++, коэффициент которых равен или выше значения 3.2.

Как правило, чем выше класс, тем рациональнее расход электроэнергии. Такие приборы стоят дороже, зато они более экономичные в эксплуатации.

Как сэкономить на энергопотреблении кондиционера

Есть несколько дельных советов, которые помогут пользователям экономить расход электричества при эксплуатации климатического оборудования.

Полезные советы:

  1. Закрывайте двери и окна в процессе эксплуатации кондиционера.

  2. Если комната солнечная, закрывайте окна темными занавесками или защитными светоотражающими пленками, чтобы кондиционер не расходовал дополнительную энергию, затрачиваемую на компенсацию теплопоступлений из окна.

  3. Выбирайте оптимальную температуру охлаждения и не переключайте постоянно температурное значение, заставляя прибор работать безостановочно, расходуя дополнительную энергию.

  4. Следите за чистотой и исправностью механизмов во внутренних блоках сплит-систем. От технического состояния оборудования также зависит расход электроэнергии.

  5. Следите за количеством фреона в сплит-системе. При его недостатке или избытке нарушается нормальная работа прибора, что также может повлиять на расход электричества.

  6. Используйте кондиционер только в том диапазоне температур, который рекомендован производителем.

Современные сплит-системы потребляют небольшое количество электроэнергии, а при соблюдении правил эксплуатации прибора можно получить приличную экономию бюджета при оплате за электричество.

RN4870 Рабочие режимы — Справка разработчика

Переключить навигацию

  • Инструменты разработки
    • Какие инструменты мне нужны?
    • Программные средства
      • Начни здесь
      • MPLAB® X IDE
        • Начни здесь
        • Установка
        • Введение в среду разработки MPLAB X
        • Переход на MPLAB X IDE
          • Переход с MPLAB IDE v8
          • Переход с Atmel Studio
        • Конфигурация
        • Плагины
        • Пользовательский интерфейс
        • Проектов
        • файлов
        • Редактор
          • Редактор
          • Интерфейс и ярлыки
          • Основные задачи
          • Внешний вид
          • Динамическая обратная связь
          • Навигация
          • Поиск, замена и рефакторинг
          • Инструменты повышения производительности
            • Инструменты повышения производительности
            • Автоматическое форматирование кода
            • Список задач
            • Сравнение файлов (разница)
            • Создать документацию
        • Управление окнами
        • Сочетания клавиш
        • Отладка
        • Контроль версий
        • Автоматизация
          • Язык управления стимулами (SCL)
          • Отладчик командной строки (MDB)
          • Создание сценариев IDE с помощью Groovy
        • Поиск и устранение неисправностей
        • Работа вне MPLAB X IDE
        • Прочие ресурсы
      • MPLAB Xpress
      • MPLAB IPE
      • Программирование на C
      • Компиляторы MPLAB® XC
        • Начни здесь
        • Компилятор MPLAB® XC8
        • Компилятор MPLAB XC16
        • Компилятор MPLAB XC32
        • Компилятор MPLAB XC32 ++
        • Охват кода

        • MPLAB
      • Компилятор IAR C / C ++
      • Конфигуратор кода MPLAB (MCC)
      • Гармония MPLAB v2
      • Гармония MPLAB v3
      • среда разработки Atmel® Studio
      • Atmel СТАРТ (ASF4)
      • Advanced Software Framework v3 (ASF3)
        • Начни здесь
        • ASF3 Учебники
          • ASF Audio Sine Tone Учебное пособие
          • Интерфейс ЖК-дисплея с SAM L22 MCU Учебное пособие
      • Блоки устройств MPLAB® для Simulink®
      • Утилиты
      • Инструменты проектирования

      • FPGA
      • Аналоговый симулятор MPLAB® Mindi ™
    • Аппаратные средства
      • Начни здесь
      • Сравнение аппаратных средств
      • Средства отладки и память устройства
      • Исполнительный отладчик
      • Демо-платы и стартовые наборы
      • Внутрисхемный эмулятор MPLAB® REAL ICE ™
      • Эмулятор SAM-ICE JTAG
      • Внутрисхемный эмулятор

      • Atmel® ICE
      • Power Debugger
      • Внутрисхемный отладчик MPLAB® ICD 3
      • Внутрисхемный отладчик MPLAB® ICD 4
      • Внутрисхемный отладчик

      • PICkit ™ 3
      • Внутрисхемный отладчик MPLAB® PICkit ™ 4
      • MPLAB® Snap
      • MPLAB PM3 Универсальный программатор устройств
      • Принадлежности
        • Заголовки эмуляции и пакеты расширения эмуляции
        • Пакеты расширения процессора и отладочные заголовки
          • Начни здесь
          • Обзор

          • PEP и отладочных заголовков
          • Требуемый список заголовков отладки
            • Таблица обязательных отладочных заголовков
            • AC162050, AC162058
            • AC162052, AC162055, AC162056, AC162057
            • AC162053, AC162054
            • AC162059, AC162070, AC162096
            • AC162060
            • AC162061
            • AC162066
            • AC162083
            • AC244023, AC244024
            • AC244028
            • AC244045
            • AC244051, AC244052, AC244061
            • AC244062
          • Необязательный список заголовков отладки
            • Список необязательных отладочных заголовков — устройства PIC12 / 16
            • Дополнительный список заголовков отладки — устройства PIC18
            • Дополнительный список заголовков отладки — Устройства PIC24
          • Целевые следы заголовка отладки
          • Отладочные подключения заголовков
      • SEGGER J-Link
      • Решения для сетевых инструментов

      • K2L
      • Рекомендации по проектированию средств разработки
      • Ограничения отладки — микроконтроллеры PIC
      • Инженерно-технические примечания (ETN) [[li]] Встраиваемые платформы chipKIT ™
  • Проектов
    • Начни здесь
    • Преобразование мощности
      • AN2039 Четырехканальный секвенсор питания PIC16F1XXX
    • 8-битные микроконтроллеры PIC®
    • 8-битные микроконтроллеры AVR®
    • 16-битные микроконтроллеры PIC®
    • 32-битные микроконтроллеры SAM
    • 32-разрядные микропроцессоры SAM
      • Разработка приложений SAM MPU с MPLAB X IDE
      • Примеры пакетов программного обеспечения

      • SAM MPU
    • Запланировано дополнительное содержание…
  • Продукты
    • 8-битные микроконтроллеры PIC
    • 8-битные микроконтроллеры AVR
      • Начни здесь
      • Структура 8-битного микроконтроллера AVR®

      • 8-битные периферийные устройства AVR®
        • Осциллятор
        • USART
        • прерываний
        • аналоговый компаратор и опорное напряжение
        • Таймер / счетчики
        • Внутренний датчик температуры
        • Работа с низким энергопотреблением
        • Сброс источников
      • Начало работы с микроконтроллерами AVR®
      • Использование микроконтроллеров AVR® с Atmel START
      • Запланировано дополнительное содержание…
    • 16-битные микроконтроллеры PIC и dsPIC DSC
    • 32-битные микроконтроллеры

.

Режимы работы BM71 — Справка разработчика

Переключить навигацию

  • Инструменты разработки
    • Какие инструменты мне нужны?
    • Программные средства
      • Начни здесь
      • MPLAB® X IDE
        • Начни здесь
        • Установка
        • Введение в среду разработки MPLAB X
        • Переход на MPLAB X IDE
          • Переход с MPLAB IDE v8
          • Переход с Atmel Studio
        • Конфигурация
        • Плагины
        • Пользовательский интерфейс
        • Проектов
        • файлов
        • Редактор
          • Редактор
          • Интерфейс и ярлыки
          • Основные задачи
          • Внешний вид
          • Динамическая обратная связь
          • Навигация
          • Поиск, замена и рефакторинг
          • Инструменты повышения производительности
            • Инструменты повышения производительности
            • Автоматическое форматирование кода
            • Список задач
            • Сравнение файлов (разница)
            • Создать документацию
        • Управление окнами
        • Сочетания клавиш
        • Отладка
        • Контроль версий
        • Автоматизация
          • Язык управления стимулами (SCL)
          • Отладчик командной строки (MDB)
          • Создание сценариев IDE с помощью Groovy
        • Поиск и устранение неисправностей
        • Работа вне MPLAB X IDE
        • Прочие ресурсы
      • MPLAB Xpress
      • MPLAB IPE
      • Программирование на C
      • Компиляторы MPLAB® XC
        • Начни здесь
        • Компилятор MPLAB® XC8
        • Компилятор MPLAB XC16
        • Компилятор MPLAB XC32
        • Компилятор MPLAB XC32 ++
        • Охват кода

        • MPLAB
      • Компилятор IAR C / C ++
      • Конфигуратор кода MPLAB (MCC)
      • Гармония MPLAB v2
      • Гармония MPLAB v3
      • среда разработки Atmel® Studio
      • Atmel СТАРТ (ASF4)
      • Advanced Software Framework v3 (ASF3)
        • Начни здесь
        • ASF3 Учебники
          • ASF Audio Sine Tone Учебное пособие
          • Интерфейс ЖК-дисплея с SAM L22 MCU Учебное пособие
      • Блоки устройств MPLAB® для Simulink®
      • Утилиты
      • Инструменты проектирования

      • FPGA
      • Аналоговый симулятор MPLAB® Mindi ™
    • Аппаратные средства
      • Начни здесь
      • Сравнение аппаратных средств
      • Средства отладки и память устройства
      • Исполнительный отладчик
      • Демо-платы и стартовые наборы
      • Внутрисхемный эмулятор MPLAB® REAL ICE ™
      • Эмулятор SAM-ICE JTAG
      • Внутрисхемный эмулятор

      • Atmel® ICE
      • Power Debugger
      • Внутрисхемный отладчик MPLAB® ICD 3
      • Внутрисхемный отладчик MPLAB® ICD 4
      • Внутрисхемный отладчик

      • PICkit ™ 3
      • Внутрисхемный отладчик MPLAB® PICkit ™ 4
      • MPLAB® Snap
      • MPLAB PM3 Универсальный программатор устройств
      • Принадлежности
        • Заголовки эмуляции и пакеты расширения эмуляции
        • Пакеты расширения процессора и отладочные заголовки
          • Начни здесь
          • Обзор

          • PEP и отладочных заголовков
          • Требуемый список заголовков отладки
            • Таблица обязательных отладочных заголовков
            • AC162050, AC162058
            • AC162052, AC162055, AC162056, AC162057
            • AC162053, AC162054
            • AC162059, AC162070, AC162096
            • AC162060
            • AC162061
            • AC162066
            • AC162083
            • AC244023, AC244024
            • AC244028
            • AC244045
            • AC244051, AC244052, AC244061
            • AC244062
          • Необязательный список заголовков отладки
            • Список необязательных отладочных заголовков — устройства PIC12 / 16
            • Дополнительный список заголовков отладки — устройства PIC18
            • Дополнительный список заголовков отладки — Устройства PIC24
          • Целевые следы заголовка отладки
          • Отладочные подключения заголовков
      • SEGGER J-Link
      • Решения для сетевых инструментов

      • K2L
      • Рекомендации по проектированию средств разработки
      • Ограничения отладки — микроконтроллеры PIC
      • Инженерно-технические примечания (ETN) [[li]] Встраиваемые платформы chipKIT ™
  • Проектов
    • Начни здесь
    • Преобразование мощности
      • AN2039 Четырехканальный секвенсор питания PIC16F1XXX
    • 8-битные микроконтроллеры PIC®
    • 8-битные микроконтроллеры AVR®
    • 16-битные микроконтроллеры PIC®
    • 32-битные микроконтроллеры SAM
    • 32-разрядные микропроцессоры SAM
      • Разработка приложений SAM MPU с MPLAB X IDE
      • Примеры пакетов программного обеспечения

      • SAM MPU
    • Запланировано дополнительное содержание…
  • Продукты
    • 8-битные микроконтроллеры PIC
    • 8-битные микроконтроллеры AVR
      • Начни здесь
      • Структура 8-битного микроконтроллера AVR®

      • 8-битные периферийные устройства AVR®
        • Осциллятор
        • USART
        • прерываний
        • аналоговый компаратор и опорное напряжение
        • Таймер / счетчики
        • Внутренний датчик температуры
        • Работа с низким энергопотреблением
        • Сброс источников
      • Начало работы с микроконтроллерами AVR®
      • Использование микроконтроллеров AVR® с Atmel START
      • Запланировано дополнительное содержание…
    • 16-битные микроконтроллеры PIC и dsPIC DSC
    • 32-битные микроконтроллеры

.

Режимы работы BM70 — Справка разработчика

Переключить навигацию

  • Инструменты разработки
    • Какие инструменты мне нужны?
    • Программные средства
      • Начни здесь
      • MPLAB® X IDE
        • Начни здесь
        • Установка
        • Введение в среду разработки MPLAB X
        • Переход на MPLAB X IDE
          • Переход с MPLAB IDE v8
          • Переход с Atmel Studio
        • Конфигурация
        • Плагины
        • Пользовательский интерфейс
        • Проектов
        • файлов
        • Редактор
          • Редактор
          • Интерфейс и ярлыки
          • Основные задачи
          • Внешний вид
          • Динамическая обратная связь
          • Навигация
          • Поиск, замена и рефакторинг
          • Инструменты повышения производительности
            • Инструменты повышения производительности
            • Автоматическое форматирование кода
            • Список задач
            • Сравнение файлов (разница)
            • Создать документацию
        • Управление окнами
        • Сочетания клавиш
        • Отладка
        • Контроль версий
        • Автоматизация
          • Язык управления стимулами (SCL)
          • Отладчик командной строки (MDB)
          • Создание сценариев IDE с помощью Groovy
        • Поиск и устранение неисправностей
        • Работа вне MPLAB X IDE
        • Прочие ресурсы
      • MPLAB Xpress
      • MPLAB IPE
      • Программирование на C
      • Компиляторы MPLAB® XC
        • Начни здесь
        • Компилятор MPLAB® XC8
        • Компилятор MPLAB XC16
        • Компилятор MPLAB XC32
        • Компилятор MPLAB XC32 ++
        • Охват кода

        • MPLAB
      • Компилятор IAR C / C ++
      • Конфигуратор кода MPLAB (MCC)
      • Гармония MPLAB v2
      • Гармония MPLAB v3
      • среда разработки Atmel® Studio
      • Atmel СТАРТ (ASF4)
      • Advanced Software Framework v3 (ASF3)
        • Начни здесь
        • ASF3 Учебники
          • ASF Audio Sine Tone Учебное пособие
          • Интерфейс ЖК-дисплея с SAM L22 MCU Учебное пособие
      • Блоки устройств MPLAB® для Simulink®
      • Утилиты
      • Инструменты проектирования

      • FPGA
      • Аналоговый симулятор MPLAB® Mindi ™
    • Аппаратные средства
      • Начни здесь
      • Сравнение аппаратных средств
      • Средства отладки и память устройства
      • Исполнительный отладчик
      • Демо-платы и стартовые наборы
      • Внутрисхемный эмулятор MPLAB® REAL ICE ™
      • Эмулятор SAM-ICE JTAG
      • Внутрисхемный эмулятор

      • Atmel® ICE
      • Power Debugger
      • Внутрисхемный отладчик MPLAB® ICD 3
      • Внутрисхемный отладчик MPLAB® ICD 4
      • Внутрисхемный отладчик

      • PICkit ™ 3
      • Внутрисхемный отладчик MPLAB® PICkit ™ 4
      • MPLAB® Snap
      • MPLAB PM3 Универсальный программатор устройств
      • Принадлежности
        • Заголовки эмуляции и пакеты расширения эмуляции
        • Пакеты расширения процессора и отладочные заголовки
          • Начни здесь
          • Обзор

          • PEP и отладочных заголовков
          • Требуемый список заголовков отладки
            • Таблица обязательных отладочных заголовков
            • AC162050, AC162058
            • AC162052, AC162055, AC162056, AC162057
            • AC162053, AC162054
            • AC162059, AC162070, AC162096
            • AC162060
            • AC162061
            • AC162066
            • AC162083
            • AC244023, AC244024
            • AC244028
            • AC244045
            • AC244051, AC244052, AC244061
            • AC244062
          • Необязательный список заголовков отладки
            • Список необязательных отладочных заголовков — устройства PIC12 / 16
            • Дополнительный список заголовков отладки — устройства PIC18
            • Дополнительный список заголовков отладки — Устройства PIC24
          • Целевые следы заголовка отладки
          • Отладочные подключения заголовков
      • SEGGER J-Link
      • Решения для сетевых инструментов

      • K2L
      • Рекомендации по проектированию средств разработки
      • Ограничения отладки — микроконтроллеры PIC
      • Инженерно-технические примечания (ETN) [[li]] Встраиваемые платформы chipKIT ™
  • Проектов
    • Начни здесь
    • Преобразование мощности
      • AN2039 Четырехканальный секвенсор питания PIC16F1XXX
    • 8-битные микроконтроллеры PIC®
    • 8-битные микроконтроллеры AVR®
    • 16-битные микроконтроллеры PIC®
    • 32-битные микроконтроллеры SAM
    • 32-разрядные микропроцессоры SAM
      • Разработка приложений SAM MPU с MPLAB X IDE
      • Примеры пакетов программного обеспечения

      • SAM MPU
    • Запланировано дополнительное содержание…
  • Продукты
    • 8-битные микроконтроллеры PIC
    • 8-битные микроконтроллеры AVR

.

Консультации — Инженер по подбору | Назад к основам: системы VRF

Автор: Алекс Янкович, ЧП, CEM, LEED AP, инженеры-консультанты JBA, Лас-Вегас

27 сентября 2016 г.

Цели обучения:

  • Обобщите различные типы имеющихся систем с регулируемым расходом хладагента (VRF).
  • Объясните плюсы и минусы использования систем VRF в коммерческом строительстве.
  • Укажите кодексы и стандарты, определяющие проектирование и использование систем VRF.

Системы с переменным потоком хладагента (VRF) набирают популярность и используются в качестве расширенной версии мультисплит-систем с одновременным нагревом и охлаждением, а также с возможностью рекуперации тепла.

Современные системы VRF обеспечивают некоторые важные преимущества, такие как зонирование, индивидуальный контроль температуры, минимальное количество воздуховодов, исключая необходимость во вторичных жидкостях (распределение охлажденной или горячей воды) и связанные с этим затраты. Эта полностью электрическая технология состоит из одного наружного конденсаторного блока, нескольких внутренних блоков, обслуживающих различные зоны, трубопровода хладагента с переключателями ответвлений и соответствующих элементов управления.

В системах

VRF в качестве теплоносителя и рабочего тела используется хладагент R-410A, что обеспечивает очень высокий коэффициент энергоэффективности (EER) от 15 до 20 и интегрированный коэффициент энергоэффективности (IEER) от 17 до 25. Они составляют 20%. до 30% более эффективен, чем обычные системы HVAC, благодаря работе с частичной нагрузкой, модуляции скорости, возможности зонирования и технологии рекуперации тепла.

В последние годы технология газовых тепловых насосов все чаще используется в определенных областях, где коммунальные предприятия природного газа предлагают стимулы.В результате системы VRF могут дать большое количество баллов для сертификации LEED Совета по экологическому строительству США.

Figure 1: The refrigerant piping diagram shows that this system can be either in cooling mode or heating mode at the same time. Courtesy: JBA Consulting Engineers

Работа системы VRF

Системы

VRF — это нетрадиционные системы отопления, вентиляции и кондиционирования воздуха по сравнению с обычными системами с воздуховодом, в которых воздух или охлажденная вода циркулируют по всему зданию. Термин VRF указывает на способность системы изменять и контролировать поток хладагента через несколько змеевиков испарителя для обеспечения индивидуального контроля температуры в различных механических зонах комфорта.

Используя прямое расширение (DX) как часть основного цикла охлаждения, системы VRF передают тепло из помещения непосредственно к змеевикам испарителя, расположенным в кондиционируемом помещении. В данном случае теплоносителем является хладагент, который нагревает и охлаждает различные зоны с меньшими затратами энергии по сравнению с воздухом или водой.

Системы

VRF действуют как мульти-сплит-системы, соединяя несколько внутренних блоков с одним централизованным наружным конденсаторным блоком, обеспечивая одновременный обогрев, охлаждение и рекуперацию тепла в различных зонах следующим образом:

  • Система теплового насоса VRF обеспечивает обогрев и охлаждение для всех внутренних блоков в определенное время (см. Рисунок 1)
  • Система VRF обеспечивает одновременное охлаждение и обогрев в любое время
  • Системы рекуперации тепла обеспечивают одновременное охлаждение и обогрев, а также рекуперацию тепла, передавая энергию из зон охлаждения в зоны нагрева здания.

Все вышеперечисленные функции реализованы с помощью технологии VRF с использованием:

  • Компрессоры с регулируемой частотой вращения и инверторной производительностью
  • Наружные вентиляторы с частотно-регулируемыми двигателями
  • Внутренние блоки с двигателями с электронной коммутацией (ЕСМ).

Типы систем

Есть два разных типа VRF-систем:

С воздушным охлаждением , где несколько компрессоров подключены к контуру трубопровода хладагента.Особое внимание следует уделять выбору оборудования в местах с высокими окружающими условиями — температура наружного воздуха выше 95 ° F. Например, в Лас-Вегасе при температуре окружающей среды 115 ° F и выше снижение характеристик оборудования может достигать 30%.

С водяным охлаждением , где несколько компрессоров подключены к контуру источника воды, что обеспечивает рекуперацию тепла между компрессорными установками.

igure 2: In this refrigerant piping diagram of a two-pipe VRF system, this system allows simultaneous cooling and heating, using a branch circuit controller. Courtesy: JBA Consulting Engineers

Различные производители разработали системы контуров хладагента для различных применений, например:

Двухтрубные системы , которые обычно используются в тепловых насосах VRF для обеспечения охлаждения или обогрева только в одном рабочем режиме (см. Рисунок 2).Контроллеры ответвлений используются в двухтрубных системах для выполнения следующих функций:

  • Разделение хладагента на газ и жидкость
  • Обеспечить подачу перегретого газа в зоны в режиме обогрева
  • Убедитесь, что зоны в режиме охлаждения получают переохлажденную жидкость
  • Облегчите отвод тепла из одной зоны и направьте его в другую зону.

Трехтрубные системы , которые состоят из трубы нагрева, трубы охлаждения и обратной трубы (см. Рисунок 3).Селекторы ответвлений используются в трехтрубных системах для выполнения тех же функций, что и двухтрубные системы, за исключением разделителей.

  • Для селекторов ответвлений не требуются сепараторы, поскольку они подключаются к трехтрубной системе: линия жидкого хладагента, линия всасывания хладагента и линия смеси высокого и низкого давления (HP / LP).
  • Переключатели ответвлений выполняют те же функции, что и контроллеры ответвлений, направляя перегретый газ в зоны нагрева, а переохлажденную жидкость — в зоны охлаждения.Смесительная труба ВД / НД возвращается к наружному конденсаторному блоку.

Figure 3: In a three-pipe VRF system, the system allows the simultaneous cooling and heating, uses branch selectors at each fan-coil unit. Courtesy: JBA Consulting Engineers

Система VRF лучше всего подходит для приложений, в которых одновременно требуется охлаждение и обогрев в одном и том же режиме работы. Селекторы ответвлений используются в качестве устройств управления, направляющих жидкий хладагент или газовый хладагент в определенные зоны, требующие охлаждения или нагрева.

В системах рекуперации тепла контроллер параллельного контура может принимать тепло, рекуперированное из зоны охлаждения, и использовать его для обогрева помещения в режиме обогрева.Таким образом снижаются потребности компрессора в охлаждении или нагреве, что позволяет экономить энергию.

Приточная вентиляция

Выделенные блоки наружного воздуха с рекуперацией энергии используются для подачи приточного вентиляционного воздуха непосредственно в помещение или внутренний блок.

Стандарт ASHRAE 62.1: Вентиляция для обеспечения приемлемого качества воздуха в помещении используется для расчета необходимого внешнего воздушного потока для каждого помещения.

Для систем

VRF требуется гораздо меньше места на потолке, чем для обычных систем, поскольку в них используются только трубопровод хладагента и воздуховод для наружной вентиляции.

Figure 4: VRF outdoor condensing unit mounting (left) indicates a typical installation detail of the outdoor condensing unit on the roof or in the ground. VRF indoor unit mounting indicates a typical indoor fan-coil unit installation detail in the suspend

Системные приложения VRF

Системы с тепловым насосом используются в ресторанах, вестибюлях, клубах или религиозных помещениях, где есть определенный режим работы охлаждения или обогрева. Все внутренние блоки будут работать в режиме охлаждения или обогрева (не одновременно).

Системы тепловых насосов с рекуперацией тепла используются в исторических зданиях, школах, офисных зданиях, вспомогательных жилых помещениях, отелях, банках и других коммерческих зданиях, где одновременное охлаждение и обогрев является требованием проектирования.

К преимуществам систем VRF можно отнести:

  • Повышенная энергоэффективность и экономия энергии, в среднем от 20% до 30% экономии энергии по сравнению с системами переменного расхода воздуха с повторным нагревом и системами постоянного расхода воздуха с подогревом газа
  • Очень хорошие характеристики при частичной нагрузке благодаря компрессорам с регулируемой частотой вращения в режиме инвертора, регулирующим производительность от 10% до 100%
  • Хороший контроль зонирования, обеспечивающий одновременное охлаждение и обогрев с рекуперацией тепла
  • Уменьшение потерь в воздуховодах и воздуховодах ограничивается системой вентиляции (примерно 20% от обычных систем HVAC).

К недостаткам VRF систем можно отнести:

  • Необходимость специальной системы вентиляции для подачи наружного воздуха в различные зоны
  • Длинные линии хладагента и большое количество ответвлений могут привести к утечке хладагента
  • Необходимость в трубопроводах отвода конденсата для каждого внутреннего блока VRF
  • Для быстрого разогрева может потребоваться дополнительное тепло
  • Соблюдение максимально допустимого количества хладагента в заданном объеме.

Figure 4: VRF outdoor condensing unit mounting (left) indicates a typical installation detail of the outdoor condensing unit on the roof or in the ground. VRF indoor unit mounting indicates a typical indoor fan-coil unit installation detail in the suspend

Нормы и стандарты

Системы

VRF должны соответствовать Стандарту 15 ASHRAE (в комплекте со Стандартом 34): Стандарту безопасности для систем охлаждения, а также обозначению и классификации хладагентов. Это касается емкости хладагента и возможных утечек, особенно если система обслуживает небольшие помещения, что может вызвать недостаток кислорода.

В системах

VRF используется хладагент R-410A. Класс безопасности R-410A в стандарте ASHRAE 34 — это группа A1: нетоксичный и негорючий хладагент с нулевым озоноразрушающим потенциалом.

Из-за способности вытеснять кислород в приложении L к стандарту ASHRAE 34-2013 установлено максимальное предельное значение концентрации хладагента (RCL) 26 фунтов / 1000 футов 3 объема помещения для жилых помещений.

В соответствии со Стандартом 15 система VRF классифицируется как прямая система / система с высокой вероятностью, в которой утечка хладагента потенциально может попасть в занимаемое пространство.

Требования стандарта 15 ASHRAE должны применяться к каждой конструкции системы VRF в следующих этапах:

  • Определить класс занятости комнат
  • Рассчитать объем помещения
  • Определите количество хладагента в системе, включая наружный блок, внутренние блоки и связанные с ними трубопроводы
  • Убедитесь, что комната не слишком мала, используя следующую формулу:

Минимально допустимая площадь пола (кв. Футы) = Общая заправка системы хладагентом (фунты) x 1000 RCL (фунты / 1000 фут3) x высота потолка (футы)

Figure 5: In this VRF part-load performance diagram, for 75% of total operation hours, VRF systems operate at less than 70% of full load. Courtesy: JBA Consulting Engineers

Интегрированный коэффициент энергоэффективности (IEER)

В соответствии со стандартом Института кондиционирования воздуха, отопления и охлаждения (AHRI), AHRI 1230: Рейтинг производительности мульти-сплит-оборудования для кондиционирования воздуха и тепловых насосов с переменным потоком хладагента, IEER был установлен как мера охлаждения, произведенного для указанного количества энергии, необходимой для его производства, в британских тепловых единицах на ватт в час.

IEER рассчитывается как сумма четырех условий частичной нагрузки: IEER = (0,02 x A) + (0,617 x B) + (0,238 x C) + (0,125 x D). Где:

A = EER при 100% полезной мощности при стандартных условиях AHRI (95 ° F)

B = EER при 75% полезной мощности при пониженной температуре окружающей среды (81,5 ° F)

C = EER при 50% полезной мощности при пониженной температуре окружающей среды (68 ° F)

D = EER при 25% полезной мощности при пониженной температуре окружающей среды (65 ° F)

Пример:

A = 11,0 EER, B = 16,0 EER, C = 19,0 EER, D = 23 EER

IEER = (0.02 × 11) + (0,617 × 16) + (0,238 × 19) + (0,125 × 23) = 17,4 IEER

Примечание. EER при полной нагрузке (100% мощности) составляет только 2% от общего рейтинга IEER. По мере уменьшения общей емкости EER системы значительно увеличивается (см. Рисунок 5).

Сертификат LEED

Системы

VRF оказывают значительное влияние на энергопотребление по сравнению с ASHRAE 90.1: Энергетический стандарт для зданий, кроме малоэтажных жилых зданий-2010, базовое здание, обеспечивая высокоэффективную систему отопления, вентиляции и кондиционирования воздуха и достигая большого количества баллов в зачете энергии и атмосферы 1 : Оптимизация энергоэффективности.

Основные преимущества VRF-систем в энергоэффективности обусловлены:

  • Работа с частичной нагрузкой и оптимизация энергоэффективности
  • Возможности зонирования
  • Потенциал рекуперации тепла
  • Использование компрессоров с инверторным режимом
  • Пониженное энергопотребление в киловатт на тонну, что приводит к сокращению общих затрат на энергию.

Пример:

Обычная установка на крыше с EER 13 потребляет 0,923 кВт / тонну

Система VRF с IEER 17.4 имеет мощность 0,689 кВт / т.

Это приведет к тому, что система VRF будет иметь более благоприятные энергетические характеристики и достигнет более чем 20% (или более) снижения потребления энергии по сравнению с базовым зданием ASHRAE.


Алекс Янкович — инженер-механик в компании JBA Consulting Engineers.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
