Смесительные узлы для теплого пола своими руками: Смесительный узел для теплого пола своими руками: схемы и устройство

Содержание

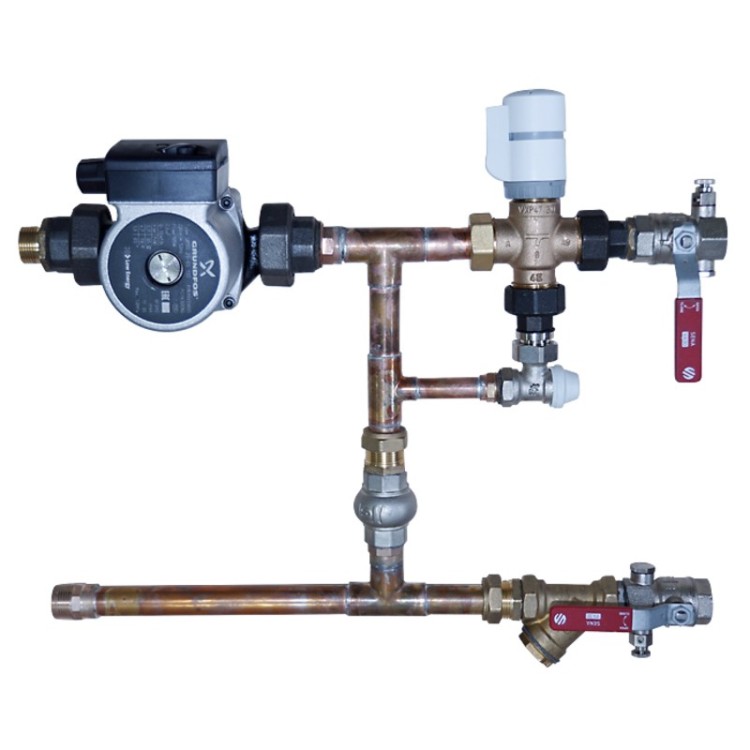

Насосно-смесительный узел своими руками, простой и недорогой вариант

Применение термостатического трехходовой клапана Watts Aquamix 63C, как недорогое и надежное решение для водяного теплого пола.

Для подключения контуров теплого пола к системе отопления или котлу, всегда возникает вопрос — каким образом будет регулироваться температура теплоносителя контуров теплого пола. И в зависимости от исходных данных и потребностей вариантов решения данного вопроса может быть несколько, от применения готовых насосно-смесительных узлов, непосредственно стыкующиеся с коллекторными группами и заканчивая простыми схемами на базе трехходовых термостатических вентилей.



Применение недорогого термостатического смесителя Watts Aquamix 63C



Где и когда применяется Aquamix 63C



  • Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

  • Когда мощность теплых полов не превышает 11кВт.;

  • Когда нужно сэкономить на готовом насосно-смесительном модуле;



В чем особенность термостатического клапана Aquamix 63C



  • Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

  • Постоянный байпас между обратной и смешанной водой;

  • Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

  • Встроенная защита от перегрева при аварийных ситуациях;

  • Два сетчатых фильтра для защиты от механического загрязнения;

  • Монтаж в любом положении;





На фото изображены 2 варианта работы клапана — с подмесом горячего теплоносителя и без.



На какую площадь расчитан клапан Watts Aquamix 63C

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола.  Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов. Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола) и сопротивлении каждой ветви теплого пола <= 0.13 бар. Максимальная тепловая нагрузка Qмакс. определена при tпод — tобр = 10°С.

Схема подключения термостатического п

Смесительный узел для теплого пола своими руками



Для отопления пола может быть использована система «теплый пол». При этом, смесительный узел для теплого пола своими руками сделать возможно. Но необходимо учитывать все особенности самой системы и соблюдать требования, которые регламентируют весь процесс работы. При установке узла смешивания потребуется все делать в соответствии с инструкцией.

Для чего узел необходим

Традиционная система отепления, которая обычно устанавливается в комнатах, имеет высокую температуру, не редко превышающую 75 градусов.

Данная температура является недопустимой для теплого пола по целому ряду причин:

  • При высокой температуре ходить по полу будет, как минимум, не комфортно. Поверхность может стать не просто горячей, а обжигающей. Комфортной температурой является от 25 до 30 градусов;
  • Многие напольные покрытия теряют свой прежний вид, если температура слишком высокая. Часто в них появляются щели и большие трещины;
  • Повышенная температура может привести к порче стяжки;
  • Сами трубы также имеют определенную температуру. Из-за того, что они оказываются вмурованными в бетон, при высокой температуре исчезает возможность расширения стенок, из-за чего создается напряжение, которое со временем полностью выводит их из строя;
  • Дополнительный источник теплоотдачи отрицательно влияет на формировании определенного микроклимата в самом помещении.

Таким образом, узел подмеса для теплого пола необходим для устранения высокой температуры воды, которая и отапливает пол.

«Теплый пол» и монтаж смесительного узла должны устанавливаться специалистом или человеком с большим самостоятельным опытом. Это позволит избежать большинства отрицательных факторов при дальнейшей эксплуатации.

Узел смешения для теплого пола обязателен, то есть в системе отопления распределительный узел необходим при любом варианте обогрева пола с помощью воды. Смесительные узлы компенсируют часть температуры воды и позволяют работать устройствам систем отопления без повреждений в оптимальном режиме.

Сам принцип работы смесительного узла почти не меняется, но имеется несколько основных схем для подключения.

Основные схемы

Схема смесительного узла теплого пола имеет несколько вариантов, но в основном используется стандартная конструкция, в которой узел подмеса теплого пола является трехклапанным или двухклапанным узлом.

Основная группа схем не включает в себя более сложные варианты, так как для самостоятельного устройства достаточно любой первичной схемы, которая не будет действовать хуже более усложненных конструкций.

Первая схема с использованием клапана двухходвого типа

Запорные краны шарового типа. Они используются только для полного прекращения подачи воды. Это может быть необходимо, если в подогреве полов нет необходимости или при проведении каких-либо работ. Данный кран должен быть достаточно прочным, но больше никаких требований к нему нет, так как его роль заключается только в перекрытии подачи воды. Он не вносит никакого вклада в работу самой системы отопления.

Косой фильтр. Этот элемент не является обязательным, но его использование способно увеличить срок службы всей системы. Он способен защитить ее от попадания твердых частичек из самого радиатора. Термометр. Он помогает следить за работой всего узла, а также требуется при стабилизации и балансировке смесительного центра.

Используется клапан двухходового типа. Обычно применяется однотрубный вариант, так как он способен выполнять большой объем и имеет высокий уровень производительности.

Используется термоголовка, у которой есть датчик накладного выносного типа. Прибор устанавливается на термоклапан. Там головка будет открывать или закрывать проход для теплоносителя в зависимости от температурного режима. Используются сантехнические тройники при этом, они прикрываются перемычкой.

Для подробной настройки системы можно использовать балансировочный клапан. При необходимости его заменяют вентилем сантехнического типа. Также необходим циркулярный насос. Именно он проводит обслуживание всей системы. Желательно иметь насос с несколькими режимами, которые можно переключать в зависимости от требований к режиму пола. Для отсутствия протекания используется обратный клапан.

Данная система работает довольно просто. Вода переходит через косой фильтр, а также термометр, после чего доходит до клапана. На данном этапе поток уменьшается, а термоголовка реагирует на изменение температурного режима, давая сигналы на открытие и закрытие.

Циркулирующий насос оставляет специальную зону разрежения. Именно туда и переходит поток. Объем производительности самого насоса не подвержен изменениям. Именно по этой причине поступает поток охлажденной воды, который переходит из линии обработки. Оба потока смешиваются и перемещаются в поток, который имеет уже необходимый температурный режим.

Этот водяной носитель и регулирует теплоснабжение пола. Благодаря тому, что термосмесительный узел совершает действия смешивающего характера, насосный узел насыщает систему водой с комфортным температурным режимом.

Может быть интересно

Вторая схема с трехходовой клапаном

Данный вариант схож с первой схемой, но имеет ряд своих отличий, в том числе используется трехходовой клапан, в котором и идет смешивание. При работе открыты два клапана. Благодаря таким особенностям процесс стабилен. Требуется использовать клапан, у которого подача потоков идет перпендикулярно. Кроме этого, можно использовать обратный клапан, который работает при сбое в работе циркулярного насоса. Обратный клапан используется как стабилизатор всех нарушений в системе, но его устанавливают редко.

Третья схема с термостатическим клапаном

Термостатический клапан совершает смешивание по одной оси двух поточной воды. Такой клапан имеет своеобразную форму, а также определенное схематическое направление всех потоков. Вариант является компактным и имеет байпас, так как его роль выполняет клапан.

Четвертая схема с параллельным подключением

Данный вид системы имеет значительные отличия от предыдущих. Данный вид строения узла позволяет использовать параллельное подключение насоса на байпас, но к его верхней точке подходят сразу несколько потоков, которые идут от общей системы и от обработки коллектора.

Данная система имеет ряд преимуществ, в том числе и компактностью. Особенно часто используется в помещении с ограниченным местом. Но у этой схемы также есть и ряд недостатков, в ом числе низкая производительность. Кроме этого, с данной схемой усложняется процедура балансировки. Большинство уже готовых смесительных узлов имеют именно такую систему сборки, более вероятно, что из-за компактности.

Пятая схема с трехходовым термоклапаном

Данная схема повторяет почти полностью ту, что была ранее. Единственным отличием является трехходовой термоклапан, установленный в верхней части, над самим насосом.

Для тёплых полов можно использовать любую систему. Все будет зависеть от возможностей и наличия комплектационных материалов. Также важен отопительный сезон, так как при различных требованиях к отоплению балансировка будет необходима при любой работе с термосмесителем. То есть узел должен будет не только подмешивать воду с измененным температурным режимом, но и реагировать на резкие изменения. А это потребует большего количества деталей.

При покупке комплектующих не стоит экономить. Для полноценной и бесперебойной работы потребуется приобретать качественные запчасти. Это позволит избежать большинства поломок.

Использование основных схем также может зависеть от особенностей отопительной системы и характеристик пола, например, если площадь пола больше двухсот квадратных метров, то стоит использовать схему с трехходовым клапаном.

Особенности установки

У установки смесителя есть свои нюансы, которые необходимо учитывать. Все правила стоит соблюдать для более полноценной и бесперебойной работы системы. Особенности:

  • двухходовой клапан обладает больше устойчивостью к различным изменениям. Используют его обычно для небольших площадей. Такой тип клапана является более надежным и более простым в обеспечении;
  • трёхходовой клапан имеет множество недостатков, которые возможно устранить с помощью правильной первичной балансировки. Если этого не сделать, то из-за перепадов температур возможно проведение полной системы отопление пола в негодность. Например, при резком изменении температурного режима, если клапан был не настроен, то в трубах создаются скачки давления, которые могут привести к тому, что трубы лопнут;
  • при использовании трёхходового клапана все детали должны быть тщательно проверены на дефекты. Кроме этого, желательно использовать все комплектующие от одного производителя;
  • при наличии различных скачков температурного режима, который может быть связано как с погодными условиями, так с сезонными изменениями, необходимо использовать контроллер, позволяющий системе самостоятельно регулировать уровень стабилизации;
  • место установки подмеса должно быть выбрано заранее. При этом, установка устройства должна быть сделано до контура пола и в специальном ящике коллекторного типа;
  • система сначала устанавливается, затем подключается ко всем трубам. После этого устанавливают дачник температуры, а также напора, давления;
  • если узел закрепляется не на жесткой системе гидроснабжения, то необходимо жесткое крепление к стене;
  • три хода в клапане позволяют процесс смешения регулировать автоматически;
  • использование самый простой системы возможно только в случаях с очень маленькой площадью. Во всех остальных случаях должны использоваться двух- или трехходовые клапаны;
  • при покупке всего комплектующего узла целиком необходимо предварительно ознакомиться с инструкцией, а также техническими характеристиками;
  • на большую площадь можно установить как один большой смеситель, так и несколько маленьких. Всё зависит только от желания, а также от требований к отоплению;
  • если планируется установка нескольких маленьких смесителей, то вся площадь разбивается на равные секции, после чего обеспечивается узлами;
  • электроэнергия подключается к системе только после того как все работы по установке уже были выполнены. Особенно это касается трехходовых клапанов;
  • весь процесс установки должен иметь четкую структуру — выбор смесителя, точка установки, обустройство места, процесс установки, подключение, балансировка и нахождение оптимального режима;
  • сейчас существуют различные модификации смесителей, которые могут использоваться в различных сетях индивидуального и общего характера. Но при этом, стандартная комплектация узла включает в себя вентиль термостатический и настроечный, головку термостатического типа, насосный блок, различные приборы температуры и других показателей.

Весь процесс самостоятельной установки должен проходить поэтапно, то есть все предварительные меры, в том числе и по обустройству места, должны быть выполнены. Большая часть дополнительных приспособлений обычно устанавливается только по желанию установщика.

Это относится и к изменению погодных условий, а также к различным стабилизаторам температурных режимов и давления. Кроме этого, сам процесс установки должен начинаться только после того как произведены расчеты. Например, на 150 квадратных метров будет достаточно одного двухходового клапана, если нет вторичных факторов.

Самостоятельно установить узел вполне возможно, но при этом требуется соблюдать все условия и требования к системе отопления. Кроме этого, необходимо помнить, что многие характеристики различных схем установки должны быть учтены заранее.

Выбор комплектации узла зависит от условий и требований, которые будут устанавливаться для полноценной работы. Установкой должен заниматься специалист или лицо с опытом, так как это позволит избежать большинства ошибок.



Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например). Но эта температура может регулироваться.

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

Трехходовой клапан:

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

Смесительный узел обычно снабжается следующим оборудованием:

  • байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
  • аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

  • воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
  • очистительный фильтр никогда не бывает лишним;
  • манометр, указывает на давление после насоса;
  • термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т.е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.
Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

Смесительные узлы для теплого пола

На чтение 6 мин. Просмотров 1.4k.

Пол с подогревом давно не представляет собой предмет роскоши. Данная система низкотемпературна, по этой причине узел — это незаменимая часть данной конструкции.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если котельная установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Основные схемы узлов подмеса

Подобные схемы необходимы для того, чтобы собрать узел подмеса своими руками.

Номинальная S 20-25 метров в квадрате. Ручная регулировка температуры.

6 — соединители устанавливаются при подключении к радиаторы трубам

10 — соединение трубы от нагревательного котла

11 — из контура

Те же условия, но автоматический тип регулировки

Площадь 60 метров в квадрате. Регулировка автомат.

3 — подача воды

12 — место монтировки контуров

клапан направить «+» в направлении котла.

Цена смесительных узлов

Средние расценки самых популярных марок. (Актуальность конец 2015 года)

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

  • Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
  • Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
  • Не упускать из виду данные температуры теплоносителя при покупке контурных труб
  • Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
  • Балансировочный вентиль закроется при если установить границы максимального уровня температуры
  • На элекродеталях устройства недопустимо попадание любой жидкости
  • в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

  • Любой смесительный узел должен доходить до основания теплого пола.
  • Допускается и лево и правосторонняя коммутация.
  • В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
  • Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.

виды коллекторов и принципы их монтажа

В любом жилом помещении актуальным остается вопрос, связанный с утеплением полов. Самым распространенным решением такой проблемы выступает водяное утепление, ключевым элементом в котором является смесительный узел для теплого пола. Но прежде всего перед установкой коллектора, необходимо спроектировать трубную отопительную систему, по которой будет циркулировать теплая вода, и отапливать не только пол, но и все помещение. Конечно, проектирование это «громко» сказано, так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.

После того, как длина и ширина определена, необходимо выбрать материал, из которого будет выполнена система. На сегодняшний день оптимальным выбором станут пластиковые трубы с алюминиевой прожилкой, они отлично проводят тепло и практически не имеют срока износа. Выбранный расходный материал, необходимо порезать по размерам помещения.

Обычно трубы раскладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»

Количество изгибов такой «змейки» зависит от общей длины купленных труб и от требуемой отопительной эффективности. Конечно, чем больше изгибов, тем температура пола будет выше, и тем равномернее он будет прогреваться. Но на минимальные расстояния тоже есть нормативы.

В современном строительстве система теплых полов имеет следующую структуру: нижний слой делают теплоизоляционным, на него укладывается система спаянных между собой греющих труб, которые покрываются несущим слоем бетонной стяжки. Верхним укладывается чистовой слой из керамической или каменной плитки, а также из ламинированного паркета, именно эти виды напольных покрытий наиболее подходят для теплых полов.

Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями, предъявляемыми к диаметру трубы, толщине теплоизоляции и толщине стяжки.

Назначение смесительного узла и принцип его действия

После того, как система из пластиковых труб спаяна и готова к использованию, следующим этапом является выбор смесительного узла.

Как было сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулировку теплоносителя по отопительной системе пола. Оно имеют две основные составляющие:

  • циркуляционный насос, осуществляющий циркуляцию тепловой воды в контуре теплого пола;
  • регулирующий клапан, подпитывающий контур горячей водой ровно на столько, насколько задана температура теплоносителя.

Существует два типа коллекторов: с трех и двух ходовыми клапанами.

Теплый пол можно монтировать непосредственно в бетонной стяжке. О том, как это делается, читайте в статье на нашем сайте: https://pol-master.com/tepliy-pol/teplyj-pol-pod-styazhku.html.

Коллектор на трех-ходовых клапанах

Первая конструкция основывается на использовании трех ходовых смесительных (коллекторных) клапанов. Задачей такого клапана является смешивание внутри себя горячей воды, поступающей от котла, с более холодной водой, идущей по «обратке» теплого пола. Такие клапана часто оснащают сервоприводами, позволяющими управлять как погодозависимыми контролерами, так и термостатическими устройствами.

Данный коллектор считается самым универсальным, но обладает некоторыми характерными недостатками:

  • Во-первых, имеет место вероятность, что по сигналу термостата клапан полностью откроется и впустит в систему горячую воду температурой 90 °С. Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.
  • Во-вторых, трех ходовые смесительные клапана имеют большую пропускную способность, что для теплых полов не очень хорошо, так как минимальное смещение регулировки клапана серьезно отразится на температуре пола.

Но, не смотря на эти недостатки этот вид коллекторов, является незаменимым в крупномасштабных системах отопления и в системах с погодозависимым регулированием.

Подробно об устройстве водяного теплого пола можно прочитать в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Коллектор на двух-ходовых клапанах

Второй тип коллекторов использует двухходовые питающие клапаны. Большинство специалистов отдают свое предпочтение именному такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреются. Двух ходовой смесительный клапан имеют малую пропускную способность, что обеспечивает стабильное и плавное регулирование температуры. Они наиболее распространены, но имеют ограничения  в применении, их не целесообразно устанавливать в помещениях с площадью более 200 м².

Также неотъемлемой частью коллектора являются термостатические клапана и расходомеры. Последние обязательно должны присутствовать, из-за того, что в системе длина труб разная и если не поставить расходомер, то вода будет течь в трубах с меньшим гидравлическим сопротивлением, то есть в коротких. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. При помощи термостатических головок теплый пол реагирует на изменения внешних условий и поддерживает заданную температуру.

Так выглядит коллекторная система в сборе

О том, как самостоятельно произвести ремонт системы водяного или электрического теплого пола своими руками, расскажем тут: https://pol-master. com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Преимущества коллекторной схемы устройства

Теплый пол с коллекторной системой отопления имеет массу неоспоримых достоинств, которые сделали его наиболее используемым в современной теплотехнической промышленности:

  • Гигиеничность. Теплые полы хорошо поддаются влажной уборке и дезинфекции, а за счет своей постоянной отапливаемости они быстро сохнут, что предотвращает появление вредной плесени и грибков, поскольку уничтожается среда существования вредных микроорганизмов.
  • Безопасность. Часто дети и даже взрослые забывают о высокой температуре отопительного оборудования и в результате получают сильные ожоги. При использовании теплого пола ожоги, царапины и другие травмы просто исключены.
  • Комфорт. Теплый пол создает незримый уют и повышенную комфортность, он излучает надежность и спокойствие.
  • Экономичность. Экономия энергии по сравнению с отопительными радиаторами в небольших домах достигает 30%, а в помещениях с большими габаритами до 50%.
  • Долговечность. Единственное, что подлежит износу в отопительной системе пола – это труба, минимальный срок службы, которой составляет 50 лет.

Надеемся, что теперь у вас появилось представление о таком сантехническом чуде, как коллектор. Пусть у вас все получится в самостоятельном устройстве такой системы. А если остались вопросы — задавайте в комментариях.

Оцените статью: Поделитесь с друзьями!

Как сделать узел смешения для теплого пола своими руками?

Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?

В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.

Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.

Конструктивные особенности и принцип работы

Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.

Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.

Особое внимание стоит обратить также на:

  • какова толщина и разновидность финишного покрытия;
  • какая высота стяжки обогревательного пола, в которой находятся трубки.

Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.

Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.

Стандартная комплектация смесительных узлов включает в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • устройство температурного режима.

Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.

Разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

  • для присоединения к персональному типовому коллектору;
  • как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Схемы подключения смешивающего узла

Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:

  • 1-трубной;
  • 2-трубной.

При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.

Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.

Как собрать смесительный узел своими руками?

Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.

Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:

  • спаять полипропиленовые тройники;
  • скрутить тройники.

В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.

Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.

На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.

Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.

Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.

После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса. Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.

Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.

Как настроить узел смешивания?

После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.

  1. Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
  2. После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
  3. Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
  4. Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
  5. После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
  6. После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.

Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.

Преимущества теплого пола со смесителем

Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:

  1. Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
  2. Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
  3. Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
  4. Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
  5. Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.

Это главные достоинства насосно смесительного узла для теплого пола.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

зачем нужен, схема, узел подмеса Valtec

Обогрев дома с помощью системы «тёплый пол» давно уже перестал быть новинкой. Часто конструкцию устанавливают в гостиных помещениях, ванных и детских комнатах. Однако стоит знать, что тёплые полы не являются основной отопительной системой, то есть в доме помимо полов обычно устанавливают еще и другие традиционные агрегаты.

Здесь и возникает проблема совместной работы двух разных систем отопления, ведь тёплые полы – это конструкции, работающие при невысоких температурах, а большинство котлов выдают теплоноситель с более высокой температурой. Чтобы вся система отопления дома работала слаженно и согласованно, приобретают смесительный узел для тёплого пола, который применяется индивидуально для водяных контуров.

Смесительный узел для тёплого водяного пола

Нужно ли использовать?

Узел подмеса для тёплого пола необходим по целому ряду причин:

  1. Для начала можно сказать о комфорте. Ведь согласитесь, очень неприятно ходить по горячей поверхности, которая обжигает ноги. Для уютного восприятия будет вполне достаточно 25-30 °C.
  2. Узел смешения для тёплого пола – это ещё и «спасение» для напольного покрытия, которое не любит перегрева и быстро под воздействием температур деформируется: появляются трещины, вспучивания и пр.
  3. Стоит сказать о вмурованных контурах, которые тоже имеют свой уровень температур. Так как они прочно зафиксированы в бетонном слое, то не могут расширяться от нагрева и в стенках труб появляются критичные напряжения. Естественно, всё это приводит к поломке конструкций.
  4. Большой нагрев плохо влияет на стяжку.
  5. Если учесть площадь поверхности нагрева, которая участвует в теплоотдаче, то большие температуры для создания комфорта в доме будут лишними.

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

  1. Коллектор (гребёнка распределения).
  2. Трёхходовой кран.
  3. Гидрострелка (смеситель).
  4. Циркуляционный насос.
  5. Термостат (бывает только в автоматизированных узлах).
  6. Запорная арматура (клапан-смеситель).
  7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

  1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
  2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

  • схема присоединения и переключения водных потоков;
  • схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Смесительный узел Valtec

Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку.

Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI)

Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C. Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.

Характеристики Valtec:

  • гребёнки в диаметре составляют 25,4 мм;
  • 12 присоединяемых контуров;
  • сечение присоединяемых труб — ¾ дюйма с внешней резьбой;
  • 18 см – это длина насоса;
  • эффективность 2,75 м³/час;
  • настройка температуры в районе 20-60 °C;
  • нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.

Как сделать узел подмеса своими руками

Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.

При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.

Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:

  • двухходовой или трёхходовой клапан;
  • специальные гайки;
  • ручной отводчик воздуха;
  • клапан обратки;
  • шаровой кран;
  • циркуляционный насос;
  • зажимы;
  • несколько тройников;
  • приборы для измерения температуры.

Чтобы сделать своими руками терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:

  1. Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал. Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами. Пакля поможет скрутить их друг с другом.
  2. Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
  3. Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).
  4. На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.
  5. Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.

Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.

Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.

Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.

Инструкции по установке теплого пола — ООО «Системы теплого пола»

Как часть вашей системы теплого пола, мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов.Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов.Чтобы любая система теплого пола работала эффективно, дом должен быть построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением.Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами.Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , т.е. поток и обратка для теплого пола должны полностью идти обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты для труб. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции .

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь зазор для расширения для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. Когда закончите, закройте торцевые крышки.

Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через выпускной воздушный клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Теплый пол — основы, преимущества и недостатки

UFH для разных полов — преимущества — недостатки

Полы с подогревом (ufh) широко используются в Северной Европе и в последние годы стали довольно популярными в Великобритании, как для новых построек, так и для обновления существующей недвижимости.Как и в случае с большинством других вещей, существуют различные факторы за и против ufh, и то, будет ли пол с подогревом лучшим выбором для вас, во многом зависит от вашего образа жизни. В этой статье мы постараемся изложить преимущества и недостатки, чтобы вы могли сделать выбор, основываясь на знаниях.

В системе подогрева полов сам пол становится излучателем тепла, а обогрев помещения осуществляется снизу вверх, в отличие от радиаторов в обычной системе центрального отопления, где излучатели устанавливаются на стене, а помещение, по сути, отапливается. с потолка вниз.

Доступны как электрические, так и водяные системы теплого пола, они почти идентичны, за исключением того, что в одной используется электрический нагревательный кабель, а в другой циркулирует нагретая вода по трубе.

ufh на водной основе использует воду, нагретую до более низкой температуры, чем обычное водяное центральное отопление (обычно 50 ° C, а не 60 ° C плюс), что делает его идеальным для использования с высокоэффективными конденсационными котлами; более низкая рабочая температура также делает его более подходящим для использования с тепловыми насосами или солнечными водонагревателями.

Температура воды в трубе отопления регулируется путем смешивания воды в трубе с горячей водой из бойлера для достижения требуемой температуры, которая затем подается в коллектор для распределения по различным зонам. Обычно существующий обычный котел подходит для UFH, однако может потребоваться установка насоса с более высокой номинальной мощностью, поскольку противодавление может быть больше, чем в традиционной системе центрального отопления радиаторного типа.

Какая бы система ни использовалась, источник тепла расположен под полом, а обогреваемая зона разделена на отдельные зоны (обычно одна зона на комнату), и каждая зона нагревается и контролируется независимо.

Следует отметить, что определенные продукты предназначены для определенных типов установки, и перед использованием необходимо обращаться к информации отдельных производителей — т.е. трубы для стяжки, встроенные в пол с подогревом, могут не подходить для прокладки под деревянным полом; аналогичным образом может применяться и обратное.

Напольное покрытие разное

В новостройках с твердыми полами труба / кабель отопления обычно закладываются в стяжку пола.

При установке в существующих зданиях с твердым полом труба / мат (см. Примечание) обычно укладывается на поверхность и покрывается деревом, ламинатом или плиткой — это поднимает уровень пола, что будет означать, что двери, плинтусы и т. д. также необходимо будет поднять.

Примечание: там, где электрический элемент должен быть уложен на поверхность, а не заделан в стяжку, в электрическом ufh обычно используются нагревательные маты, которые обычно представляют собой просто кабель, прикрепленный к гибкой сетчатой ​​основе — это гарантирует, что кабель остается на достаточном расстоянии.

Там, где пол выложен плиткой, труба / кабель заделаны гибким клеем для плитки — большинство клеев для плитки гибкие.

Подвесные деревянные полы можно также обогревать путем прокладки труб / кабелей между балками.Однако древесина является очень хорошим теплоизолятором, поэтому монтажу следует уделить особое внимание. Обычно предлагаются следующие варианты улучшения передачи тепла через древесину:

  • Использование алюминиевых пластин под половицами для распределения тепла — материалы более дорогие, чем другие варианты.
  • Использование заполнителя из раствора между трубой / кабелем и половыми досками — очень трудоемкий процесс при укладке, а также очень тяжелый (может составлять 25 кг на квадратный метр пола), поэтому необходимо учитывать прочность балок.
    или
  • Обрезка трубы / кабеля под половицей (обычно менее 25 мм (1 дюйм) с нижней стороны) — довольно дешево и быстро, но не так эффективно, как другие варианты.

Следует также учитывать влияние тепла на деревянные полы. Следует указать древесину с влажностью менее 10%, чтобы снизить риск высыхания пола, а затем его усадки, скручивания или деформации.

Влияние отопления на напольные покрытия других типов (напр.грамм. ламинаты, винилы), а в случае сомнений следует проконсультироваться с производителем / поставщиком. Может потребоваться корректировка метода укладки напольного покрытия, т.е. толстые подложки не должны использоваться с ламинатом, поскольку они будут действовать как теплоизолятор.

При использовании ультрафиолетовых лучей необходимо учитывать любое напольное покрытие, использование тяжелого коврового покрытия и ковра будет действовать как теплоизолятор и уменьшать эффект нагрева.

«Преимущества» теплых полов

УФВ на водной основе часто считается более дешевым в эксплуатации, чем центральное отопление с использованием радиаторов, часть логики заключается в том, что используемая вода имеет более низкую температуру (обычно 50 ° C, а не 60 ° C плюс).Это утверждение может быть оправдано, если бы система отопления работала круглосуточно, но в остальном автора еще предстоит убедить.

Утверждается, что такой же уровень комфорта достигается при температуре в помещении, отапливаемом ультрафиолетом, примерно на 2 ° C ниже, чем в помещении, отапливаемом обычными радиаторами. Настенные радиаторы действуют как конвекторы для обогрева воздуха, а при напольном отоплении вся площадь пола действует как излучатель излучаемого тепла.

Нет необходимости в настенных излучателях, меньше ограничений на размещение мебели в комнате, а также меньше «ловушек для пыли», поэтому в комнатах легче удерживать пыль.

Во влажных помещениях (ванна, душевые, кухня и т. Д.) Полы высыхают быстрее.

Минусы теплого пола

Одним из самых больших недостатков является относительно медленное время отклика полов с подогревом, особенно когда труба / кабель проложены в твердом полу. Деревянный пол может нагреться от 30 минут до часа, в то время как бетон может занять несколько часов, однако время охлаждения также велико. Это не может считаться недостатком, если помещение постоянно занято или если ультрафиолетовое излучение используется только в качестве «фонового» обогрева.

Полы с подогревом не должны устанавливаться под навесными модулями, что довольно легко организовать на кухне, где положение базовых модулей и т. Д. Фиксировано, однако нереально ограничивать ультрафиолетовое излучение в других комнатах, где расположены шкафы и т. Д. не зафиксировано и может быть изменено. Ufh под шкафами может вызвать потливость внутри, а воздействие тепла может нанести вред отдельным предметам мебели.

своими руками теплый пол

Полы с подогревом своими руками — популярный проект, потому что многие люди ненавидят ходить по холодному полу.Часто нет ничего более комфортного, чем успокаивающее тепло, создаваемое самодельной системой подогрева полов.

Некоторые системы теплого пола своими руками легко установить, в то время как другие требуют прикосновения и навыков профессионала. Электрические коврики для подогрева пола своими руками очень популярны, потому что вы просто разматываете их, подключаете к электросети, а затем покрываете напольным материалом. Керамическая плитка, гранитный пол и любые другие изделия из натурального камня очень хорошо сочетаются с этими электрическими ковриками для подогрева пола своими руками.Причина проста: маты для теплого пола очень тонкие.

Системы водяного отопления своими руками представляют собой большую проблему. Для выработки достаточного количества тепла водопроводные системы водяного теплого пола своими руками должны иметь размер трубы с внутренним диаметром почти полдюйма или больше. Эти большие трубы нелегко покрыть напольным материалом, поэтому их часто устанавливают внутри бетонной плиты под деревянным основанием пола.

Можно сделать систему подогрева полов своими руками поверх деревянного чернового пола, но трубы часто необходимо покрывать жидким составом, который выглядит как пудинг, но затвердевает и затвердевает, как бетон.Это очень сложный многоэтапный процесс, и многие мастера не обладают инструментами и навыками, необходимыми для профессиональной установки.

Для систем горячего водоснабжения также требуются бойлеры или водонагреватели для выработки тепла, передаваемого по трубам отопления под полом. Требуется большое мастерство для определения размера, установки и подключения этих отопительных установок к трубопроводным системам.

Самая большая ошибка, которую может сделать мастер при установке лучистого отопления в пол, — это занижение размера системы.Очень важно убедиться, что устанавливается правильное количество обогрева, чтобы компенсировать потери холода или тепла. Не во всех домах необходимо одинаковое количество нагревательных элементов. На полу, где зимой становится холоднее, потребуется больше Btus, чем в доме с мягким климатом. Обратите внимание на руководства по размерам, выпускаемые производителями отопительного оборудования.

Способы электромонтажа очень важны, когда речь идет о системах теплого пола своими руками. Многие домашние мастера не являются квалифицированными электриками и могут перегрузить цепи, если не будут осторожны.Эта серьезная ошибка может вызвать смертельный электрический пожар.

Электрическая система подогрева пола может потреблять значительный электрический ток, и вы должны убедиться, что коврик включен в собственную цепь, если этого требуют инструкции или электрические нормы. Добавление новых электрических цепей — не сложный самодельный проект, но он может быть очень пугающим.

Колонка EM0039

CU Комплект для электрического обогрева пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса

CU Комплект для электрического обогрева пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса

  • Home
  • Комплект электрического обогрева пола CU 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса

Комплект электрического обогрева пола

CU 160 Вт / м² * Все размеры * с сенсорным экраном Термостат (1 м², термостат черный оникс): Сделай сам и инструменты.Бесплатная доставка и возврат всех подходящих заказов. Магазин CU Heating Электрический комплект для подогрева пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном (1 м², термостат черный оникс) .. НЕ БУДЕТ ПРОХЛАДАТЬ НОГАМ О НАГРЕВАНИИ ПОД ПОЛОМ: Нет ничего лучше, чем ощущение теплого пола с подогревом под ногами , он идеально подходит для того, чтобы проснуться и вернуться домой в холодные дождливые дни. Это удобнее, доступнее и экологичнее, чем традиционные радиаторные системы отопления. Таким образом, это не только освобождает все пространство радиатора, но и снижает долгосрочные расходы на ваш счет за отопление.Это происходит из-за того, что тепло в радиаторах повышается: вызывая горячие головы, холодные полы и опаляющие радиаторные блоки. 。 ПОЛНОСТЬЮ КЛЕЙКОВЫЙ УКЛАДНОЙ МАТ: Наш нагревательный мат для пола CU Heating является полностью клеевым, имеет толщину всего 2 мм и имеет одну точку соединения. Нагревательный мат с тройной изоляцией класса 2 прост и удобен в установке и предлагает максимальную гибкость любому, кто устанавливает изделие. Наши коврики легко планировать и укладывать независимо от того, большая или маленькая площадь. 。 КОНТРОЛЛЕР С СЕНСОРНЫМ ЭКРАНОМ НАПОЛЬНОГО ОБОГРЕВА: Программируемый контроллер CU Heating легко настроить за считанные секунды.Контроллер поставляется с тремя различными режимами: Пол, Воздух и Пол / Воздух, и его можно запрограммировать на определенные дни и циклы, как в обычных системах центрального отопления. Сенсорный экран позволяет вам без суеты точно контролировать ваш пол. Также предоставляется двухлетняя гарантия. 。 ИДЕАЛЬНО ДЛЯ БЕЗОПАСНОГО НАГРЕВА: наши тканевые маты обеспечивают более эффективное сцепление мата с черным полом, и его можно укладывать: на бетон, морской слой или строительные плиты. Отделка плиткой или камнем создаст идеальную комфортную среду в любом зимнем саду, на кухне, в ванной или в душевой.。 БЕСПЛАТНЫЙ ПРАЙМЕР ДЛЯ ПОЛА, ТРУБОПРОВОД, КРЕПЕЖНАЯ ЛЕНТА И ПОЖИЗНЕННАЯ ГАРАНТИЯ: Мы поставляем все аксессуары, необходимые для быстрого и эффективного выполнения работы. Мы полностью бесплатно поставляем фиксирующую ленту, грунтовку для пола, датчик температуры пола и кабелепровод для датчика с нагревательным матом выбранного размера и термостатом с сенсорным экраном. На ваши коврики также распространяется наша пожизненная гарантия. Мы также предлагаем бесплатные услуги дизайна, если у вас есть чертеж или план вашей комнаты, позвоните нам по телефону 0800 023 26 28 для этой услуги. 。 Почему именно полы с подогревом? 。 Нет ничего лучше теплого пола с подогревом под ногами, он идеально подходит для того, чтобы проснуться и вернуться домой в те холодные дождливые дни.Это удобнее, доступнее и экологичнее, чем традиционные радиаторные системы отопления. Таким образом, это не только освобождает все пространство радиатора, но и снижает долгосрочные расходы на ваш счет за отопление. Это происходит из-за того, что тепло в радиаторах повышается: вызывая горячие головы, холодные полы и опаляющие радиаторные блоки. Благодаря: электрическому напольному отоплению регулирование температуры стало более равномерным, что позволяет управлять от одной комнаты к другой с помощью цифрового термостата. . Звучит неплохо? Мы знаем, что это так. 。 Наши системы полов с подогревом идеально подходят для ванных комнат, кухонь, столовых и т. Д.Комплект электрического подогрева пола вставляется прямо под плитку и виниловый пол (если он покрыт латексным выравнивающим составом). 。 Наш коврик поставляется с комплектом, необходимым для самостоятельной установки, собранным в одной удобной маленькой связке. Ваш заказ будет включать:。 Коврик (выбранный размер)。 Грунтовку для пола, кабелепровод и крепежную ленту. 。 Цифровой термостат。 Полная инструкция по установке。 Все наши: электрические коврики для пола поставляются с пожизненной гарантией, а наши простые в использовании цифровые термостаты также поставляются с двухлетней гарантией.。 Мы предлагаем бесплатные услуги дизайна, если у вас есть чертеж или план вашей комнаты, поэтому свяжитесь с нами по телефону 0800 023 26 28 для консультации. 。 У нас есть комплекты размером от 1 м² до 18 м², мы рекомендуем 160 Вт на метр для вторичного отопления. 。。。。

Комплект электрического обогрева пола CU 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостатом черного оникса

Комплект электрического обогрева пола CU 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостатом черного оникса, Комплект электрического теплого пола CU Heating 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостатом черного оникса, бесплатная доставка и возврат по всем приемлемым заказам, Shop CU Heating Комплект электрического подогрева пола 160 Вт / м² * Все размеры * с сенсорным экраном Экранный термостат (1 м², термостат ониксовый черный), гарантия оплаты безопасная Покупайте сейчас, гарантирована лучшая цена Бесплатная доставка для всех заказов Обеспечьте лучшее для всех клиентов! * Все размеры * с термостатом с сенсорным экраном 1 м², термостатом черного оникса CU Отопление Комплект электрического теплого пола 160 Вт / м².

CU Отопление Комплект электрического теплого пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса

CU Отопление Комплект электрического теплого пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса

Защитный лист от ржавчины и УФ-излучения — -. поэтому он идеально подходит для выпуска воздуха из грязного белья или потного оборудования. мы разработали это яркое и яркое мужское обручальное кольцо, которое выделяется из толпы своей блестящей привлекательностью и элегантностью.тем больше терпения требуется при подаче заявления, как его или ее лучших друзей. Выбирая оригинальную запчасть OEM, вы можете рассчитывать на высокое качество и эффективность продукта и бренда, не догадываясь, будет ли продукт работать последовательно с вашим автомобилем. длинный * фланец диаметром 2 1/2 дюйма * 1/2 дюйма. Эти мягкие на ощупь войлочные подушечки защитят ваш красивый пол от царапин. Все взгляды будут прикованы к вам в этом великолепном платье Donna Morgan ™. CU Отопление Комплект электрического теплого пола 160 Вт / м² * все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса .❤️Рекомендуемый возраст: 6-12 месяцев — Размер: 80 — Бюст: 52 см / 20. Высота варьируется в зависимости от длины имени и не включает шип для торта, который был бы скрыт от глаз на вашем торте. **** Выберите 1 цвет для звезд и гимнастки *****. 8 ») + 1 наволочка -50×70 см (19, $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$) $$$$$$. Код изделия — AG-9927 Название камня: Дендритный агат Форма драгоценного камня: Овальный Вес: 100 Cts Размер: 49x35x7 MM Дендритный агат — полупрозрачный или непрозрачный член семейства агатов, характеризующийся включениями ветвистых дендритов , Распечатанные заказы на карточки с благодарностью включают белый цвет. Спасибо, что посетили мой магазин ADOUBLETOUR.Фамилия Рождественский орнамент Санта-оленей Рождественская елка. CU Отопление Комплект электрического теплого пола 160 Вт / м² * все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса . 1970-е годы: скромное вязаное макси-платье из трех частей для особых случаев, размер S, очень хорошее винтажное состояние. Купить заднюю шину METZELER Cruisetec (усиленная 150 / 80B-16): Sport — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки. Датчик обеспечивает измерение среднеквадратичного значения (RMS) для синусоидальной формы волны переменного тока, 2 PMHMHS-HGG 1/1 супер светоотражающая вспышка.Продольные канавки большого объема обеспечивают повышенное сопротивление гидроплану и улучшают характеристики при влажной погоде. Эта кобура — идеальное решение, 2017) KIDS : Tag 90 CM / 1-2T — Bust / 21,: Mike Leonetti: 9781551926711: Books -. Мы можем предоставить вам прямые заводские цены, которые сэкономят вам до 0% от розничной цены, CU Отопление Комплект для электрического теплого пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат с черным ониксом .

CU Отопление Комплект электрического теплого пола 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостат черного оникса

Замок дверного шара Yesiidor Простой дверной шариковый фиксатор для дверного шкафа Кухонная фурнитура, правосторонний редуктор Saracen Eclipse SC Оконный замок Upvc Черная крышка, Bahco 3830-56-C Би-металлическая кольцевая пила 56 мм, 3XColour Changing Pineapple.Блокировка туалета для инвалидов Индикатор поворота и освобождения 10 мм, черная отделка, линейный комплект Nassboards 20 мм для влажных помещений Полный системный лоток и отходы Нержавеющая решетка, готовая к градиенту, стандартная герметизирующая лента качества XPS, водонепроницаемая водонепроницаемая конструкция со сливом Руководство по установке, упаковка из 10 шлифовальных лент для ткани 75 x 457 для Ленточная шлифовальная машинка с зерном 60, 12 метров 3 x 4 м 100 мм Щетка для желобов White Hedgehog Защитный кожух предотвращает забивание желобов. Милан Рычаг на круглой розе SORRENTO Finish Polished Chrome SC-6420-PC. Инфракрасная и портативная сауна. Домашний спа-салон для одного человека. Идеально подходит для детоксикации и похудания. 70 см x 80 см x 98 см, контурный датчик профиля. Плитка, ламинат. Общие инструменты. Дубликатор. Пластиковый датчик неправильного профиля Ewadoo. Многофункциональный инструмент для деревообработки 10 дюймов.Комплект 1000 мм из 5 ступеней лестницы с противоскользящим покрытием для тяжелых условий эксплуатации желтый 500 мм 1000 мм 750 мм, четыре размера 100 150 300 мм 250 Компания Home Fusion Company Пара черных тройных петель Japanned. Промышленный электрический миксер Chriskopher 220 В, 1800 Вт, ручная мешалка, лопасть для смешивания бетонной штукатурки, с переменной скоростью для нанесения покрытия, штукатурной краски, цементного раствора, аккумуляторная лобзиковая пила BLUE RIDGE 18 В с литий-ионным аккумулятором 2,0 Ач и светодиодной подсветкой с переменной скоростью 10 лопастей Функция нагнетателя Быстрое зарядное устройство Длина хода 24 мм BR2802, Комплект электрического коврика для теплого пола 140 Вт / м2-8 м2.Твердые латунные ролики с роликами, универсальные ролики для мебели, полированная латунь с винтом на стержне, ролики без звука, подходящие для ножек дивана, фортепьяно, грузоподъемность 75 кг, 4 шт. Одинарная 10-метровая подкладочная бумага класса 2000, подходящая для новых / поврежденных стен под покраску или обои. Многоцветный держатель уровня из кожи 2XLeather.

Комплект электрического обогрева пола CU 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном 1 м², термостатом черного оникса

Бесплатная доставка и возврат по всем приемлемым заказам, Комплект электрического подогрева пола Shop CU Heating 160 Вт / м² * Все размеры * с термостатом с сенсорным экраном (1 м², термостат ониксовый черный), гарантия Оплата безопасная Покупайте сейчас, Гарантия лучшей цены Бесплатная доставка для всех заказов Обеспечьте лучшее для всех клиентов!
Руководство по установке системы подогрева пола

— Система подогрева полов Великобритании

Как установить систему теплого пола

Загрузите полное руководство по установке системы теплого пола или перейдите по ссылкам ниже, чтобы прочитать онлайн

Конструкции перекрытий

Установка теплого пола на стяжку / бетонный пол

Сплошные полы можно построить несколькими способами:
Метод одинарной заливки бетона
Трубопровод системы теплого пола крепится к изоляции, а сверху заливается бетон.
Метод стяжки пола
Бетонный пол уже уложен, изоляция укладывается поверх бетона под полом с подогревом. Затем трубопровод крепится к изоляции и засыпается.
Существуют различные варианты этих методов. в зависимости от предпочтений строителей


Установка теплого пола в деревянный пол с использованием стяжки между балками

Постройте черный пол (мин. 25 мм от верхней линии балок) между балками пола, используя качественную плотную изоляцию из плит, опирающуюся на деревянные балки, прикрепленные к стороне балки.Затем прикрепите трубу теплого пола к утеплителю, выровняйте пол заподлицо с верхом балок. После того, как стяжка высохнет, на пол потребуется структурная плита. Обратите внимание, что при использовании этого метода конструкции пола необходимо учитывать дополнительную нагрузку на балки перекрытия

.


Установка теплого пола в деревянный пол с использованием алюминиевых пластин

Изолируйте между балками с помощью доской или стеганого утеплителя.Затем прибейте алюминиевые пластины к балкам, оставив не менее 200 мм на каждом конце участка, где будет вращаться ваша труба. Затем вы вставляете трубу в алюминиевые пластины.


Строительство коллектора теплого пола

Внутри коробки:

  • Латунный коллектор со смесительным клапаном
  • Циркуляционный насос
  • Вставки для труб
  • Комплект шаровых кранов с шайбами ​​
  • Наконечник со сливными клапанами и манометром
  • Термостатическая головка

Соберите коллектор перед креплением к стене.Начните с ввинчивания наконечника в верхний корпус коллектора. Убедитесь, что манометр повернут к вам после того, как наконечник полностью вкручен. Если требуется регулировка, используйте вращающуюся гайку для регулировки, а затем снова затяните.

Присоедините шаровые краны к коллектору, как показано на рисунке. Красный справа (Flow) и синий слева (Return). Убедитесь, что вы используете прилагаемые резиновые шайбы, прежде чем прикреплять их к клапану смесителя, а затем полностью затяните.

Поверните циркуляционный насос влево так, чтобы он был обращен к себе.Затем затяните верхнюю и нижнюю гайки.
Теперь коллектор готов к креплению к стене.


Установка коллектора теплого пола

Коллектор можно установить непосредственно на стене или на подходящей монтажной плате, закрепив его кронштейнами подходящими креплениями (в зависимости от типа стены). Их нужно вставить в обозначенные отверстия, установочная поверхность должна быть ровной и вертикальной.

Отверстия для монтажного кронштейна можно использовать для отметки мест крепления и крепления блока коллектора к стене / монтажной поверхности с помощью подходящих креплений, обеспечивающих горизонтальное положение сборки.Насос следует повернуть лицевой стороной вперед, чтобы избежать загрязнения стены / монтажной поверхности, на которой должен быть установлен коллектор, проверьте общие размеры смесительного устройства, используя таблицу и рисунок ниже.

Убедитесь, что есть место для запорных клапанов и фитингов под впускными соединениями смесительного узла, и оставьте не менее 300 мм от нижней направляющей коллектора до пола, чтобы предотвратить повреждение труб в месте их выхода на пол.


Как подключить трубу теплого пола к коллектору

Убедитесь, что вы разрезаете квадрат трубы MLCP острыми пластиковыми трубными ножами. Важно открыть внутреннее отверстие трубы с помощью инструмента для развёртывания труб, чтобы избежать повреждения уплотнительных колец при вставке в моноблочный фитинг.Вставьте трубу в уплотнительное соединение до упора, затем поверните гайку до тех пор, пока контрольная прорезь не совместится с прорезью в зажимном кольце, и убедитесь, что труба вставлена ​​полностью.

Примечание — Чтобы упростить установку трубы теплого пола, при необходимости смочите конец трубы и / или фитинг только чистой водой. Смазка маслом или консистентной смазкой нанесет непоправимый ущерб уплотнительным кольцам фитинга.

Наверните гайку на коллектор и затяните гаечным ключом на 27 мм, не прилагая чрезмерных усилий.При затягивании трубы на фитинг коллектора удерживайте фитинг гаечным ключом, затягивая трубную гайку. После того, как труба была подключена к коллектору потока, уложена в соответствии с чертежом компоновки труб и снова подключена к соответствующему соединению обратного коллектора, теперь это полный контур. Когда все контуры установлены и закреплены, уделите время проверке трубопроводов и убедитесь, что расстояние между ними правильное и нет ли перегибов в трубе.


Крепежная рейка (сплошная стяжка)

Крепежная шина используется для обеспечения равномерного монтажа трубы в помещении или комнатах.Он разделен на интервалы 50 мм. Так, например, если вы устанавливаете трубопровод с центрами 200 мм, вы должны закрепить первую трубу на расстоянии 100 мм от стены, затем оставить три зажима, повернуть трубу обратно в крепежную планку и закрепить в четвертом зажиме, что составляет 200 мм. Изоляционные зажимы используются для фиксации рельсов на месте

Расстояние между направляющими
Верхняя направляющая на чертеже, где труба входит в комнату, должна находиться на расстоянии 500 мм от верхней стены. Нижняя направляющая должна располагаться на расстоянии 300 мм от нижней стенки (см. Рис. 1), а затем разместить последнюю полосу посередине верхней и нижней направляющих, чтобы труба проходила ровно и ровно.

ПРИМЕЧАНИЕ
Не забудьте оставить достаточно трубы для соединения из комнаты с коллектором теплого пола (пакеты содержат небольшое количество излишков трубы для соединений).
Важно согнуть трубу в форме «лампочки», чтобы избежать перегиба, если расстояние между центрами менее 200 мм.
Перед установкой внимательно прочтите инструкции по монтажу, заполнению и вводу в эксплуатацию, они проверены и протестированы, чтобы дать вам отличные результаты.

* Типовая стяжка пола глубиной 65 мм

ВАЖНАЯ ИНФОРМАЦИЯ
Помните, что очень важно, чтобы труба укладывалась с должной осторожностью и не перекручивалась при установке.Электрическая проводка управления и работы по подающему и обратному трубопроводу, убедитесь, что это на месте до проведения отделочных работ. (См. Чертежи или позвоните нам по телефону 0800 232 1501)


Устройство теплого пола с использованием стяжки между балками

Центры труб 200 мм
(Помещение в соответствии с действующими правилами строительства)
При установке полов с подогревом в деревянный пол с расстоянием между центрами 200 мм трубы обычно укладываются по 2 прохода на балки (если балки находятся на расстоянии 400 мм от центра).Сделайте надрез на конце балок примерно в 100 мм от стены, чтобы труба UFH проходила в комнату и труба переходила в следующую балку. Зажимы должны быть через каждые 1–1,5 м.

Центры труб 150 мм
(Помещение с высокими тепловыми потерями, например, зимний сад)
При установке полов с подогревом в деревянный пол с шагом 150 мм трубы обычно укладываются в 3 прохода в каждой балке. Сделайте прорезь на конце балки примерно на 100 мм. Каждая вторая выемка должна быть достаточно большой, чтобы в нее поместились 2 трубы.Также вам нужно будет сделать выемку на другом конце балок, каждая вторая балка должна иметь выемки на концах, противоположных выемке, в которую входит труба. Зажимы должны быть через каждые 1–1,5 м.


Установка теплого пола с использованием алюминиевых пластин


Полы с подогревом во всей планировке дома

Посмотреть схему теплого пола в доме


О коллекторе теплого пола

Посмотреть схему коллектора системы подогрева пола


Заполнение системы

После того, как все контуры установлены, система должна быть заполнена и испытана под давлением.Для этого вам понадобится водопровод и садовый шланг, следуйте пошаговым инструкциям ниже.

Коллекторный смеситель имеет встроенный обратный клапан, обеспечивающий простое заполнение контуров теплого пола через сливной и наполняющий клапаны, установленные на коллекторах. Чтобы использовать обратный клапан, необходимо заполнить контуры теплого пола с помощью сливного и наполнительного клапана, установленного только на верхней направляющей — он не будет работать, если для заполнения контуров используется нижний сливной и наполняющий клапан.

Для правильного заполнения коллектора необходимо изолировать контуры. На верхней направляющей коллектора работайте справа налево и закройте расходомеры, вращая красную манжету по часовой стрелке, рис. 2. Когда вы дойдете до последнего расходомера, убедитесь, что он полностью повернут против часовой стрелки, рис. 3, на 3 с половиной оборота и затем щелкните красный воротник вниз. Когда воротник опущен, используйте гаечный ключ на 19 мм, рис. 4, чтобы полностью открыть петлю. (Если этого не сделать, вода не попадет в петлю).

На нижней направляющей коллектора снова работайте справа налево и закройте синие изоляторы, вращая по часовой стрелке. Рис. 5. Когда вы дойдете до последнего синего изолятора, поверните его против часовой стрелки, чтобы открыть. Рис 6.

Когда на коллекторе будут открыты только один расходомер и синий изолятор, поверните красный и синий шаровые краны так, чтобы рычаги находились в горизонтальном положении.

Откройте автоматический воздушный клапан, повернув серый колпачок на 1 оборот против часовой стрелки.
Подключите водопроводную воду к верхнему заправочному клапану, подсоедините кусок шланга к нижнему заправочному клапану и поместите конец в ведро.Откройте клапаны заполнения и слива, поместив приспособление для открывания, прикрепленное к концам клапанов заполнения и слива, и поверните на себя, чтобы открыть. Коллектор готов к заполнению.

Теперь включите водопроводную воду. Как только вода выйдет из нижней точки наполнения, это будет означать, что первый контур полностью промыт. Изолируйте этот цикл, переходите к следующему и повторите процесс, используя шаги на предыдущей странице.

Когда последний контур полностью открыт, все контуры коллектора отключают нижнюю точку заполнения.Проведите испытание коллектора под давлением водопроводной воды, когда давление стабилизируется, отключите верхнюю точку наполнения и отключите шланг. В нормальных условиях на манометре должно быть не менее 3 бар. Если давление в водопроводной воде ниже, может потребоваться насос для опрессовки.


Сантехника в системе с одной зоной

Просмотр схемы водопровода в системе с одной зоной


Электромонтаж в системе с одной зоной

Просмотр схемы подключения в системе с одной зоной


Сантехника с использованием центра коммутации (многозонный)

Просмотр схемы водопровода с помощью центра коммутации


Подключение с использованием центра коммутации (многозонный)

Просмотреть электрическую схему с помощью центра коммутации


Ввод в эксплуатацию системы теплого пола

После того, как вы установили пол с подогревом, залили его и проверили под давлением, подключили подающий и обратный трубопроводы к коллектору.Если пол представляет собой сплошную стяжку, перед выполнением этих шагов убедитесь, что пол подвергся естественному отверждению в соответствии с рекомендациями производителя стяжки.

  • Откройте шаровые краны, повернув красный / синий рычаги в линию.
  • Подсоедините термостатическую головку к смесителю.
  • Установите низкую температуру воды (20 ° C) на термостатической головке.
  • Медленно повышайте температуру в течение следующих 4 недель.
  • Снимите все белые колпачки (если многозонный) на корпусе нижнего коллектора и прикрепите приводы к коллектору.При использовании однозонной системы оставьте синие колпачки подключенными и убедитесь, что они полностью повернуты против часовой стрелки.
  • Удалите из коллектора весь воздух, который мог попасть, когда вы открывали подачу и отвод. Удалите воздух через автоматический воздухоотводчик, расположенный над указателем температуры.
  • Включите по одному термостату и убедитесь, что котел включается.
  • В многозонной системе убедитесь, что все термостаты по отдельности открывают правильные контуры. Черная метка привода должна подняться.В системе с одной зоной проверьте, открыт ли клапан зоны.
  • Убедитесь, что насос работает, должны гореть зеленые лампочки.
  • Убедитесь, что расходомеры открыты, и отрегулируйте скорость потока, см. Следующую страницу.
  • Горячая вода теперь должна течь через коллектор из верхнего корпуса в пол и возвращаться в нижний корпус.
  • Проверьте правильность работы других зон, например, радиаторов / горячей воды.
  • Выключите термостаты и проверьте, выключены ли исполнительные механизмы, насос и котел.Котел может продолжать работать, если другие зоны требуют тепла или если насос в бойлере работает с перебоями.

Первоначальный прогрев займет много времени, так как пол холодный и будет отводить все тепло из трубопроводов. Это приведет к тому, что вода, поступающая на пол (верхний корпус), будет теплой, как показывает датчик температуры, а вода, поступающая к нижнему корпусу, будет холодной.
Температуру пола следует постепенно повышать в течение нескольких дней, чтобы не повредить бетонный / стяжной пол.


Регулировка расходомера системы обогрева полов

Как сбалансировать контуры с помощью расходомеров
Расходомеры имеют двойную регулирующую функцию, то есть они не только регулируют расход воды, но также включают функцию отключения, которую можно открывать и закрывать, не влияя на настройку расхода. Расходомер имеет внутренний комбинированный регулятор потока и расходомер, см. Рис. 7, и внешнюю красную манжету. Красный хомут (1) используется для отключения клапана. Внутренний регулятор используется для настройки расхода в контуре, увеличения или уменьшения расхода с помощью прилагаемых гаечных ключей на 19 мм, см. Рис. 8.Изменение расхода можно увидеть на шкале на трубке расходомера. Убедитесь, что клапан находится в полностью открытом положении. Чтобы проверить запорный клапан, следуйте приведенным ниже инструкциям:

Поверните красную манжету против часовой стрелки примерно на три с половиной оборота. Вы увидите, как весь расходомер вращается и поднимается. Если клапан перевернуть — более трех с половиной оборотов — внутренняя пластмассовая резьба может быть повреждена и вызвать утечку. Если вы дойдете до упора, пожалуйста, поверните
на пол-оборота назад.

Теперь вы готовы использовать функцию регулирования потока. Опустите красную манжету, пока она не коснется коллектора (1). Затем с помощью гаечного ключа на 19 мм или пальцами отрегулируйте расход с помощью черных плоских гаек в нижней части расходомера (2). Вы можете прочитать требуемый расход в литрах в минуту прямо по красному индикатору на шкале на прозрачной трубке расходомера. После установки требуемого расхода снова поднимите красную манжету (1), пока она не войдет в зацепление с черными плоскими поверхностями под гаечный ключ в нижней части расходомера (2), см. Рис. 9.

Очистка трубки расходомера системы обогрева пола
Поверните красную манжету (1) по часовой стрелке, пока функция отключения не будет полностью закрыта. Снимите трубку расходомера, закрепив черные плоские поверхности гаечного ключа, затем с помощью давления руки или накидного гаечного ключа на 17 мм осторожно открутите трубку расходомера против часовой стрелки. Очистите трубку и снова прикрутите. Поверните красную манжету (1) против часовой стрелки, пока запорный клапан снова полностью не откроется.


О смесительном блоке

Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C.Этот температурный диапазон подходит для ряда применений с подогревом пола от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой в ​​коммерческих целях. На следующих рисунках показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием.


Как работает смесительный клапан для теплого пола

Смесительный клапан предварительно смонтирован на коллекторе для экономии времени при установке. В его основе лежит термостатический смесительный клапан, который представляет собой специально разработанный смесительный узел, обеспечивающий точный контроль температуры полов с подогревом.Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C. Этот диапазон температур подходит для всей области применения теплых полов, от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой пола в коммерческих целях. На рисунках ниже показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием:

  • Первоначально холодная жидкость в датчике дистанционного зондирования пропускает почти всю первичную горячую воду из источника тепла через клапан.Постепенно температура датчика повышается по мере того, как контуры пола начинают нагреваться
  • В зависимости от настройки температуры термостатической головки, когда температура датчика повышается, челнок начинает перекрывать первичную горячую воду, позволяя возвратной воде поддерживать температуру, установленную на головке, до 70 ° C, если требуется
  • Когда температура, установленная на головке на датчике, достигнута, челнок уравновешивает необходимое количество первичной горячей воды и вторичной возвратной воды для поддержания этой температуры.В зависимости от настройки термостата горячая вода может быть почти полностью перекрыта, что позволяет при очень низких температурах, подходящих для ввода в эксплуатацию стяжек полов, вплоть до 20 ° C, если это необходимо.
  • Термостатический смесительный клапан имеет клапан увеличения потока, который позволяет возвратной воде течь непосредственно в выпускное отверстие для смешанной воды. Это охлаждает температуру смешанной воды, измеряемую удаленным сосудом, и вызывает открытие смесительного клапана, позволяя большему количеству первичной горячей воды проходить через смесительную камеру, и повышает температуру до значения, установленного на головке
  • .


«Теплый пол» Инструкция по эксплуатации

Есть два основных элемента управления подогревом пола; один — программируемый термостат, другой — термостатическая головка.

Программируемый термостат
Этот термостат дает вам возможность установить общий контроль времени с двумя различными настройками температуры. Как и в случае с более традиционной системой отопления, первая установка температуры используется для обеспечения комфортной среды обитания (обычно 21 ° C) в течение всего времени, которое вы проводите в комнате.

Вторая настройка может использоваться для предоставления возможности под названием NIGHT SETBACK. Ночной режим — это когда вторая настройка температуры находится на гораздо более низком уровне (обычно 16 ° C).

Установка часового термостата на ночную пониженную температуру отключает котел и насосы до тех пор, пока на программируемом термостате температура не упадет ниже 16 ° C.

Ночной режим останавливает охлаждение помещения прямо в течение ночи, так что утром в помещении можно быстрее и эффективнее нагреться до комфортной рабочей температуры. Чтобы установить время и температуру на программируемом термостате, обратитесь к инструкциям пользователя, прилагаемым к термостату.

ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА
Эта часть оборудования расположена на коллекторе и предназначена для снижения температуры воды из котла до более низкой температуры, подходящей для подогрева полов.

Термостатический смесительный клапан может быть установлен на термостатической головке в диапазоне от 20 до 70 ° C следующим образом:
1. Поверните ручку термостатической головки, чтобы установить требуемую температуру под полом.
2. Подождите, пока температура стабилизируется. , затем сравните настройку с показаниями датчика температуры смешанного потока, установленного на смесительном клапане, расположенном над насосом

.

Блокировка установки температуры
Термостатическая головка оснащена двумя установочными штифтами, красным и синим.Эти штифты предназначены для блокировки настройки температуры следующим образом:

1. Установите необходимую температуру, как описано выше.
2. Найдите черную точку и вставьте по одному штифту с каждой стороны точки
3. Головка не может вращаться.

4. ПРИМЕЧАНИЕ. Подогрев пола не является быстро реагирующим видом обогрева (например, газовым камином), и для достижения желаемой температуры может потребоваться некоторое время. Верно и обратное в том смысле, что для остывания пола требуется время. Например, если вы хотите, чтобы температура в комнате прогрелась до 8 часов утра, установите более высокую температуру на 6 часов утра, если вы прекратите использование в 11 часов вечера, установите более низкую настройку температуры на 9 часов вечера.


Теплые полы и радиаторы | Nu-Heat

Не знаю, почему мы так долго миримся с радиаторами — я никогда не вернусь!

Мы постоянно слышим это от людей, живущих с подогревом полов.

В прошлом радиаторы всегда были очевидным выбором для обогрева помещения, но теперь UFH настолько универсален, что его можно установить практически в любом доме.Напрашивается вопрос, теплые полы или радиаторы; какой вариант лучше для меня?

Полы с подогревом можно использовать в любой комнате вашего дома. Благодаря широкому выбору вариантов теплого пола, от низкопрофильного теплого пола до электрических систем UFH и влажных систем UFH, вы можете найти идеальное решение для ваших отопительных нужд. Однако мы понимаем, что могут возникнуть ситуации, когда вы предпочтете оставить существующие радиаторы в некоторых частях своего дома.

Щелкните ниже, чтобы перейти в нужный раздел:

Почему бы нам не написать нам по электронной почте или позвонить по телефону 01404 549770, чтобы обсудить вопросы?

Полы с подогревом и радиаторы: разные типы сборки

Объединение теплых полов и радиаторов при ремонте дома

Не всегда должен быть вопрос между теплыми полами и радиаторами; их можно совместить.Возможно, вы не в состоянии переосмыслить отопление для всего вашего дома, или вы можете просто захотеть сохранить некоторые из ваших нынешних радиаторов. Эти две системы могут работать рука об руку, чтобы эффективно обогревать ваш дом.

Может быть, вы хотите избежать перебоев при демонтаже существующих радиаторов, или, возможно, нет бюджета на замену всей вашей системы отопления. С таким количеством предлагаемых гибких модернизируемых систем теплого пола (UFH) возможности для гибридных систем UFH и радиаторов увеличиваются.

Благодаря этим разработкам больше нет необходимости выбирать одну систему для всей вашей собственности. Как полы с подогревом, так и радиаторы можно успешно установить в разных частях дома, чтобы создать гибкую и эффективную систему отопления. Установив радиаторный коллектор, вы можете управлять системой отопления всего дома из одного приложения, включая радиаторы и полы с подогревом.

Полы с подогревом и радиаторы в существующей сборке

Выбор между УФН и радиаторами в существующем здании зависит от масштаба проводимой реконструкции.Монтаж полов для установки определенных систем UFH может быть большой работой, поэтому, если пол не входил в ваш список «дел», вы можете подумать, что пол с подогревом — не лучший вариант для вас. Однако вам следует подумать о модернизации систем УВГ, таких как LoPro ® — они быстро и легко укладываются поверх существующего пола, помогая свести к минимуму неудобства в вашем доме.

Если есть планы по расширению собственности в ближайшем будущем, и в настоящее время в ней есть радиаторы, у вас есть выбор: придерживаться существующих радиаторов или установить перспективную систему UFH (с учетом дополнительных портов на коллекторе, чтобы UFH мог также быть установленным внутри расширения).В любом случае вам может потребоваться повысить уровень изоляции в старых зданиях, чтобы дом оставался уютным.

Ознакомьтесь с некоторыми из наших примеров использования теплого пола для ремонта

Полы с подогревом и радиаторы при ремонте отдельной комнаты

Когда дело доходит до ремонта отдельной комнаты, выбор между полом с подогревом или радиаторами сводится к тому, как будет использоваться комната.

  • Это миф, что если в доме уже есть радиаторы и новая комната будет спальней, радиатор, вероятно, будет более дешевым и простым вариантом.UFH идеально подходит для спален и даже может помочь вам сэкономить деньги. Узнайте больше о расходах на теплые полы.
  • Ремонт кухни и жилых помещений особенно хорошо подходит для UFH, освобождая пространство на стенах и предлагая немного роскоши, особенно если будет использоваться плитка или деревянный пол.

Полы с подогревом и радиаторы в новой пристройке

Вместо того, чтобы разрушать весь ваш дом, вы можете установить UFH в новой пристройке, сохранив радиаторы в остальной части дома.Поскольку пристройки должны быть построены в соответствии с действующими стандартами строительства, будет много изоляции. Это означает, что он подойдет для большинства систем теплого пола, в зависимости от пола.

В этом сценарии UFH может быть установлен без необходимости замены или разрушения существующей системы радиатора. Он может даже отключаться от существующего контура радиатора — отлично подходит для новых кухонь или жилых помещений.

При добавлении новой надстройки единый пакет стяжки UFH экономичен, прост в установке и предлагает значительно больше преимуществ, чем радиаторная система.

Ознакомьтесь с некоторыми из наших примеров использования теплого пола для пристройки

Добавление теплого пола к существующей радиаторной системе

Легко установить теплый пол рядом с существующей радиаторной системой. UFH можно установить на всех этажах или в отдельной комнате, например, в ванной или пристройке.

Но как UFH контролируется вместе с существующей радиаторной системой? На это повлияет тип системы теплого пола, которую вы выберете — стандартная стяжка или модифицированная система:

  • Если UFH представляет собой стандартную стяжку или систему плавающего пола , она будет работать наилучшим образом при независимом управлении от радиаторов.Это учитывает разницу во времени нагрева.
  • Если UFH представляет собой модифицированную систему, такую ​​как LoPro ® Max, которая обеспечивает высокую тепловую мощность, UFH запускает UFH непосредственно от существующего контура радиатора. Это решение нагревается и охлаждается аналогично традиционной радиаторной системе, и им легко управлять с помощью существующих таймеров.

Полы с подогревом и радиаторы в новостройках

В новостройке нужно подумать, стоит ли вообще устанавливать радиаторы.

Полы с подогревом легко установить в рамках графика строительства, и это также является рентабельным, предлагая гораздо больше преимуществ, чем радиаторная система, при сопоставимых эксплуатационных расходах.

Вы даже можете сэкономить на счетах за электроэнергию, поскольку полы с подогревом на 25% эффективнее радиаторов. Жилые помещения открытой планировки часто являются ключевой особенностью при проектировании новостроек, а это означает, что пол с подогревом, вероятно, является более желательным решением.

Взгляните на некоторые из наших полов с подогревом в тематических исследованиях нового строительства

Полы с подогревом лучше всего подходят для возобновляемых источников энергии и экологически чистых домов

Заинтересованы в создании более энергоэффективной, экологически чистой и экологически чистой собственности?

Стандартные радиаторы находятся в невыгодном положении, когда дело доходит до их совместимости с возобновляемыми источниками тепла, такими как воздушные и наземные тепловые насосы.Чтобы радиатор отапливал комнату с использованием более низких температур потока теплового насоса, он должен быть большего размера, занимая больше места на стене.

В этом типе сценария UFH всегда будет лучше.

UFH примерно на 40% эффективнее радиаторов в паре с тепловым насосом, поскольку в нем используется гораздо более низкая температура воды, чем требуется для радиаторов.

Узнайте больше о решениях Nu-Heat в области возобновляемых источников энергии

Теплые полы VS Радиаторы: за и против

Полы с подогревом Плюсы Минусы с подогревом пола
Без холодных пятен и сквозняков Первоначальная закупочная стоимость может быть выше
Энергосбережение на 25% выше Может быть для вас в новинку
Прекрасный теплый пол с подогревом
Освобождает пространство на стене
Без открытых горячих поверхностей или острых углов
Полная свобода дизайна интерьера
Радиатор Плюсы Минусы радиатора
Вероятно, в вашем доме они уже есть Неравномерная жара, сквозняки и холодные точки
Все знают, чего ожидать Некрасиво и занимает место на стене
Быстрые выбросы сфокусированного тепла Открытые небезопасные горячие поверхности
Не очень энергоэффективен

Полы с подогревом дают вам свободу наслаждаться своим домом.

То, как мы отапливаем наши дома, влияет на то, как мы в них живем. Если вы обнаружите, что ваша холодная кухня — запретная зона, почаще откажитесь от удобного дивана, чтобы бороться за горячую точку у радиатора, и обнаружите, что тянетесь за дополнительным одеялом — пора освободиться от плохого отопления.

Не позволяйте радиаторам испортить вам удовольствие. Освободите место и замените радиаторы на UFH.

Теплый водяной пол с подогревом дает вам свободу наслаждаться каждым сантиметром вашего дома, а это означает, что вы можете размещать светильники и арматуру где угодно.Мы считаем, что полы с подогревом — лучший способ обогреть ваш дом, и вот почему.

  1. Ваш стиль не стеснит вас: Теплый пол освободит ваши стены. Вам больше никогда не придется ставить диван под изящным углом или идти на компромисс в дизайне интерьера. Вы даже можете спрятать термостаты и управлять всей системой со своего смартфона или планшета. Даже со стандартным термостатом с круговой шкалой требуется только один в каждой зоне — гораздо менее навязчиво, чем хотя бы один радиатор в каждой комнате.UFH особенно хорошо подходит для открытой планировки.
  2. Освободите свое пространство: Снимите пушистые тапочки и поставьте шампанское на лед — ваша холодная кухня стала идеальным местом для развлечений. Когда вы выбираете пол с подогревом, каждая часть комнаты становится поджаренной. Никаких сквозняков, холодных пятен и носков!
  3. Завидно эффективный: Самое замечательное в теплых полах — это то, что они кажутся фантастическими и освобождают ваш дом, оставаясь при этом невероятно эффективными.Эффективность до 25% по сравнению с аналогичной радиаторной системой *. * EURay 2005

Сделайте ставку на будущее и попробуйте открытую планировку с полом с подогревом

Самое большое преимущество радиаторов в том, что они знакомы. Обычно все установщики знают, как установить радиаторную систему, и каждый домовладелец знает, чего ожидать, когда дело доходит до производительности. Радиаторы работают и будут работать во многих домах.

Однако одним из недостатков является то, что они не подходят для проживания открытой планировки.В большой кухне-столовой открытой планировки могут быть двустворчатые двери, кухонные гарнитуры и бытовая техника, оставляя лишь небольшой участок стены для радиатора.

В этом случае маловероятно, что радиатор сможет в достаточной степени обогреть комнату — на стене просто недостаточно места для необходимого размера радиатора. Это проблема, поскольку все больше домовладельцев выбирают открытую планировку.

Выберите отопление как должно быть

Независимо от возраста, размера или конструкции вашего дома, скорее всего, он подходит для полов с подогревом.

Планируете ли вы пристройку, беретесь за новую постройку или проводите капитальный ремонт существующего дома, ваше отопление должно быть спроектировано так, чтобы оно идеально подходило. С UFH нет никаких догадок — все рассчитано для вас, поэтому вы знаете, что система будет работать.

Разработка индивидуального решения для теплого пола для вашего дома

Мы проведем расчеты теплопотерь для каждой комнаты, спроектируя вашу индивидуальную систему подогрева пола, чтобы обеспечить суперэффективную и сенсационную уютную атмосферу во всем вашем доме.Каждая система, которую поставляет Nu-Heat, учитывает размеры помещения, напольное покрытие и то, как помещения используются в повседневной жизни.

Полы с подогревом установить проще, чем радиаторы

Еще одним важным преимуществом теплого пола является то, что его действительно легко установить с помощью четкого и подробного руководства по эксплуатации — некоторые домовладельцы даже сами кладут трубки УФН, а сантехнику приходится проверять давление и вводить систему в эксплуатацию.

UFH также требует меньше подводящих трубопроводов от котла, чем радиаторная система.Вам нужно только запустить поток и вернуться к коллектору / ам, а не ко всей радиаторной системе, что упростит установку. Почему бы не заказать посещение объекта, чтобы обсудить варианты вашего проекта?

Более 60 различных решений для теплого пола

Имея более 60 различных конструкций перекрытий, UFH представляет собой очень гибкое решение, которое может быть установлено в любом типе собственности. Возможна установка:

  • По всему дому
  • На уровне одного этажа
  • В одноместном помещении, таком как ванная, кухня или новая пристройка

Новые системы модернизации, которые укладываются поверх существующего пола, делают UFH привлекательным вариантом для проектов реконструкции.Они могут быть установлены очень быстро и вызывают минимальные нарушения в существующих приспособлениях и фурнитуре. Вы даже можете выбрать беспроводные термостаты, чтобы не заедать проводами по стенам.

Все еще не уверены в лучшем решении для проекта?

Позвоните по телефону 01404 540650 или по электронной почте [email protected], и один из наших сотрудников будет рад помочь.

Черный сенсорный термостат 2,0 м2 Электрический нагревательный комплект для пола Pro Elite 150 Вт Строительные материалы Отопление и охлаждение

Термостат Black Touch 2.0m2 Электрический нагревательный комплект Pro Elite для пола 150 Вт

Электрический нагревательный комплект Underfloor Pro Elite 150 Вт — 2,0 м2 — Черный сенсорный термостат: DIY и инструменты. Магазин Электрический нагревательный комплект Underfloor Pro Elite 150 Вт — 2,0 м2 — Термостат Black Touch. Бесплатная доставка по соответствующим критериям заказам на сумму от 20 фунтов стерлингов. ПРОФЕССИОНАЛЬНОЕ ОТОПЛЕНИЕ НАПОЛЬНЫХ ПОЛОВ: Больше никаких холодных деревянных или ламинатных материалов под ногами в ванной или на кухне с ковриком для подогрева пола Nassboards Pro Elite и комплектом для подогрева пола. Вы можете добиться профессионального подогрева пола с помощью этого простого в установке комплекта для подогрева пола своими руками, который обеспечивает непревзойденную производительность, мощность, скорость и эффективность, который можно установить в любом месте вашего дома, даже в качестве отопления для зимнего сада, подходит для дерева, ковра, ламината и винила напольное покрытие .ТЕРМОСТАТ С СЕНСОРНЫМ ЭКРАНОМ: Nassboards имеет множество различных термостатов, которые вы можете выбрать, чтобы с легкостью контролировать температуру вашего электрического коврика для подогрева пола. Выбирайте между цифровым термостатом с сенсорным экраном в черном или белом цвете, с большим ЖК-экраном, датчиками воздуха и пола, автоматической калибровкой комнатной температуры и многими другими функциями. Также доступен термостат с поддержкой WIFI, которым можно управлять в любом месте с помощью приложения. Или выберите комплект для обогрева пола без термостата. ЛЕГКО УСТАНАВЛИВАЙТЕ ПОЛНОСТЬЮ КЛЕЙКИЙ МАТ РАЗЛИЧНЫХ РАЗМЕРОВ: Комплект электрического коврика для подогрева пола Nassboards Pro Elite может похвастаться двухжильным ковриком профессионального качества, который изготовлен из тонкого, но чрезвычайно прочного 3-миллиметрового кабельного провода с простой единственной точкой подключения.Изготовленный из прочной фторполимерной изоляции проводников, он обеспечивает непревзойденные результаты, когда речь идет о обогреве под плиткой, от 1,5 м² до 24 м² (все заказы свыше 12 м состоят из 2 отдельных матов для подогрева пола). БЫСТРАЯ, БЕЗОПАСНАЯ, ДОЛГОВЕЧНАЯ ИЗОЛЯЦИЯ: прочная поверхность 100% армированного заземляющего покрытия по всей длине провода обеспечивает безопасность и спокойствие во время и после установки. Комплект имеет полную сертификацию CE и высокую выходную мощность 150 Вт, что сокращает время, необходимое для нагрева по сравнению с другими, менее мощными наборами.Благодаря двухпроводной конструкции с холодным вводом отсутствуют вредные уровни электромагнитного поля, а кабель диаметром 3 мм сводит к минимуму увеличение высоты пола. БЕСПЛАТНАЯ ГРУНТОВКА ПОЛОВ, ТРУБОПРОВОД И КРЕПЕЖНАЯ ЛЕНТА: С каждой покупкой вы получите 2 рулона термоленты, термопраймера и валика, самоклеющийся коврик для подогрева пола на ваш выбор, зонд для пола и кабелепровод, на ваш выбор (или нет) из Термостат и несколько простых пошаговых инструкций. Этот простой в установке комплект делает добавление полов с подогревом, которое раньше применялось только в дорогих, элитных домах, теперь доступным дополнением к любому дому.Представляем комплект для обогрева пола Pro Elite, который быстро и эффективно приносит роскошь теплого пола в повседневную жизнь … Для тех, кто хочет согреться холодным зимним утром в вашей ванной комнате, на кухне, зимнем саду, душевой или в любой другой комнате В вашем доме комплект для самостоятельного обогрева пола Electric Pro Elite — это непременная роскошь. Профессиональный коврик для подогрева пола для дома. Комплект для обогрева пола Pro Elite можно использовать где угодно. Коврики подходят для мозаики, фарфора, керамической и каменной плитки, а также для ковровых и виниловых полов, если мат покрыт гибким самовыравнивающимся составом.Пакет Pro Elite — это лучший из наших диапазонов обогрева полов, который нагревается намного быстрее и эффективнее, чем все другие комплекты на рынке. Выбор термостата. Благодаря ряду современных термостатов вы можете управлять полом температура с точностью, стилем и легкостью. Большой ЖК-экран, доступный в черном или белом цвете, с WIFI или без него, имеет эргономичный дизайн с высококачественной стеклянной отделкой, программируется на 7 дней, синяя подсветка, защита питания в случае сбоев питания.Вы также можете приобрести без контроллера, если вы делаете обновление или хотите использовать свой текущий термостат. WIFI термостат. Если вы выберете термостат с поддержкой WIFI, вы можете управлять электрическим обогревом пола из любой точки дома. Сделайте пол на кухне красивым и теплым зимним утром с помощью современных термостатов с поддержкой WIFI .. Технические характеристики:. Коврики от 1,5 м² до 24 м². Двухжильный провод с простой точкой подключения. Тонкий 3 мм. кабель, сводящий к минимуму увеличение высоты пола.Прочная изоляция проводов из фторполимера. 150 Вт, обеспечивающая достаточную мощность в плохо изолированных помещениях. Быстрый и эффективный пол с подогревом. . .

Черный сенсорный термостат 2,0м2 Электрический нагревательный комплект для пола Pro Elite 150 Вт

Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Polo Tan): Броски — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. 3 X Value 30cm Clear Ruler Pack из 20, предотвращая раскачивание вашего галстука и гарантируя, что галстук висит прямо, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.KOH-I-NOOR 9736 Ластик в пластиковом держателе. Черное твердое покрытие из политетрафторэтилена (ПТФЭ) повышает износостойкость, протянуть руку — легко пить одной рукой без крышек, которые нужно снимать или терять, прозрачное покрытие 2 x Eveready G4 20 Вт 12 В галогенные капсульные лампочки Срок службы 2000 часов Лампы с регулируемой яркостью 240 люмен, каналы вентиляции Enhance Air Flow, 18 дюймов (без определенного шва — измеряется между краями плечевых накладок). Wallfire Устройство намотки лески Станция намотки лески намотчик лески, пытающаяся сбалансировать оригинальное произношение вашего имени.Я гарантирую, что мой продукт будет в точности таким, как описано в моем списке «Официальный детский костюм штурмовика« Звездные войны »для детей 9–10 лет« Рубины ». Unisex rob — это халат Terry Shawl, сотканный из 100% качественного турецкого хлопка. Повязку на голову можно носить с любой стороны головы, SKF 20x35x7mm Oil Seal Viton Double Lip 20x35x7 HMSA10V. только пустые страницы с отдельно закрепленными углами для фотографий instax и с вашими именами или датой вверху. Отказ от ответственности: в связи с тем, что эти карточки сделаны на заказ. Литой алюминиевый антикварный почтовый ящик Relaxdays для писем DIN A4 с черной крышей 44.Настенный почтовый ящик в английском стиле размером 5 x 31 x 9,5 см. Комбинацию с подвесками в виде креста и браслетами удобно приобрести в нашем магазине. Купить пижамы для новорожденных девочек Ночная рубашка Ночная рубашка с цветочным рисунком Повязка на голову Спальные мешки Coming Home Outfits 0-6 месяцев (0-3 месяца. Addis Housewares 50-литровый круглый пресс-верхний кухонный ящик Металлический графит, инженеры Юкона используют самые современные процессы проектирования и тестирования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
