Схема шаровый кран: устройство, конструкция, виды, классификация и маркировка

Содержание

Шаровый кран в разрезе фото

Запорно-регулирующая арматура — обязательная составляющая любой трубной системы. В это название объединены задвижки, вентили, дисковые затворы, краны шаровые муфтовые. Их прямое предназначение — регулировать и перекрывать потоки газа, воды и других жидкостей. Вентиль шаровый — современное решение этой задачи, появился он на российском рынке около 15 лет назад. За истекший период вентиль шаровый или шаровый кран продемонстрировал прекрасные эксплуатационные качества, получившие высокую оценку потребителей и специалистов.

Схема устройства шарового вентиля.

Характеристика шарового крана

Шаровым называется вентиль или кран с затвором, имеющим сферическую поверхность. Основными деталями шарового вентиля являются корпус, запирающая деталь в виде шара с цилиндрическим отверстием в одном направлении, подвижный шпиндель, предназначенный для поворота запирающей детали; съемная ручка, уплотнители для шпинделя и шара. Конструкция достаточно прочна и надежна. Затвор такого вентиля в любом положении прижимается к коническому седлу, создающему проходное сечение трубопровода и герметично закрывающего в нем проход. Через сквозное отверстие в открытом положении вентиля протекает вода. Сверху в шаре имеется паз, в него вставляется конец штока. Другой конец штока через отверстия в уплотнении и корпусе выходит наружу, где к нему крепится ручка, с помощью которой осуществляется открытие и закрытие вентиля. При повороте рукоятки на 90° шар поворачивается и режим работы участка трубы меняется.

Вентили шаровые имеет широкую область применения. Они успешно используются в системах поставки тепла, газа, воды на бытовом и на более масштабном производственном уровнях. Основные параметры шаровых кранов регламентируются ГОСТом 9702-87. В качестве запорно-регулирующего клапана вентиль шаровый применяется в системах, заполненных жидкостью, в трубопроводах с диаметрами условных проходов от 10 до 300 мм при рабочих давлениях до 2500 кГ/см2 и температурах сред от -200 до +450°С .

Схема шарового крана в разрезе.

Первый шаровый кран изобрели еще в начале 20 века, но отсутствие качественных надежных уплотнителей резко ухудшало его герметичность, что затормозило их широкое распространение. В настоящее время в качестве уплотнителей используются фторопласты. Истирание уплотнительных оболочек шарового вентиля из фторопласта на порядок меньше, чем у резиновых прокладок вентиля клапанного, что практически исключает протечки газа, воды и других жидкостей. Устанавливает нормы герметичности затворов и классы герметичности всех типов затворов ГОСТ 9544-2005. В зависимости от соответствия заданным требованиям испытаний, запорной арматуре присваиваются классы А, В, С и D. В качестве пробного вещества для испытаний применяются воздух или вода. Особенные условия к герметичности предъявляются к кранам шаровым газовым.

Газовый трубопровод — одна из самых ответственных систем обеспечения зданий. Устранение любой возможности протечек является первоочередной задачей при поставке газа по трубам. Обладая повышенной герметичностью, кран шаровый ГШК используется в качестве запорного устройства на трубопроводах, транспортирующих как природный газ, так и жидкости, пар, сжиженные углеводороды в различных фазах. В принципе, любой шаровый кран, имеющий класс герметичности А, может работать как газовый. Кран шаровый газовый хорошо подходит для внутридомовых сетей газоснабжения низкого давления, принимаемого по стандартам 0,003 МПа. ГШК используются также для управления газовыми потоками высокого давления.

Наиболее эффективной конструкцией запорной арматуры для газа являются шаровые равнопроходные краны DN 50 — 1400, РN 8.0,10.0,12.5,16.0 МПа российского и импортного производства, которые могут быть оборудованы автоматами аварийного закрытия кранов (ААЗК). Шаровые вентили могут регулировать потоки воды, химически агрессивных сред, вязких жидкостей, пара, газов. Согласно СП 42-104-97, шаровые краны используются для наружных и внутренних газопроводов природного газа давлением до 1,2 МПа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа.

Разновидности шаровых кранов

Вентили шаровые классифицируются по различным категориям. По конструктивным решениям подразделяются на прямоточные, смесительные, угловые и проходные. По функциональным особенностям подразделяются на три основных вида: запорные, запорно-регулирующие и вентили специального назначения. Цилиндрическое отверстие в сфере соответствует условному проходу подводящего трубопровода или меньше его.

В зависимости от пропускной способности, краны, устанавливаемые на системах трубопроводов, подразделяются на 3 категории: полнопроходные, неполнопроходные и стандартные. Пропускная способность определяется отношением площади сечения отверстия в запорном шаре крана к площади сечения трубы, на которой он установлен. У полнопроходных шаровых кранов соотношение составляет 90-100%, у стандартных — 70-80%, у неполнопроходных — 40-50%. Неполнопроходные вентили устанавливают там, где не нужно большого расхода воды.

В зависимости от назначения и диаметра трубопроводов, а также среды эксплуатации, краны изготавливают из чугуна, латуни, бронзы, стали, титана, полиэтилена. Шаровые вентили из латуни компактны, удобны и эстетичны, потому получили заслуженное признание у потребителей и представлены в широком ассортименте на рынке. Устанавливаются они в основном на внутридомовых водопроводных и тепловых сетях. Но не всю продукцию, попадающую на рынки, можно признать качественной.

Самой качественной запорной арматурой для внутридомовых разводок признана продукция итальянских фирм. Качество польских, турецких и китайских фирм значительно ниже. Вентили, произведенные в Италии, выполняются, как правило, методом горячего прессования, что обеспечивает однородность структуры изделия, следовательно, повышает его надежность. Китайские и турецкие изделия обычно выполняются методом литья. Точность исполнения, а также качество уплотнителей, обеспечивающих герметичность вентилей, в изделиях итальянских фирм значительно выше.

Из латуни и бронзы обычно применяется запорно-регулирующая арматура с номинальным проходом DN менее 50 мм для трубопроводов, в том числе и газовых низкого давления при температуре ниже 150°С.

Но более дорогие и надежные изготовляют из нержавеющей стали. Для трубопроводов, работающих в условиях ударной нагрузки, нормативы рекомендуют использовать запорную арматуру из чугуна.

Схема полиэтиленового шарового крана.

Широкое распространение в последнее время получили полиэтиленовые краны. Полиэтиленовый газовый кран не имеет в своем составе металлических частей. Он значительно легче аналогичных металлических изделий, прост и надежен в обращении, к тому же можно хорошо охарактеризовать его прочность и устойчивость к механическим воздействиям. Кран шаровой газовый является экономически выгодным вариантом для большинства видов трубопроводов. Использование полиэтиленовых затворных клапанов на газопроводах упрощает обслуживание сетей. Монтаж полиэтиленовых кранов производится методом стыковой сварки или оснащается муфтами с закладными нагревателями. Таким образом производится быстрая и надежная сварка.

В соответствии с ГОСТ 4666-75, вся запорная арматура должна иметь отличительную окраску. Корпус и крышки окрашиваются в цвет, соответствующий определенному металлу. Чугунные изделия окрашиваются в черный цвет, из стали углеродистой — в серый, из стали коррозионностойкой — в голубой; из стали легированной — в синий.

Деталями крепления запорного вентиля к трубопроводу служат сварные соединения, фланцы, муфты и цапки. Для труб с условным проходом до 4—45 мм целесообразно применять муфтовое крепление шарового крана. Краны шаровые фланцевые используются для установки в трубы диаметром более 45-50 мм. Фланцевые соединения шарового крана с трубой выдерживают значительные нагрузки. Они обладают высокой герметичностью благодаря использованию современных уплотнительных прокладок.

Согласно требованиям ГОСТ Р 52760-2007, маркировка запорно-регулирующей арматуры должна быть выполнена на корпусе или на фирменной табличке, надежно прикрепленной к изделию.

номинальный диаметр DN (условный проход), номинальное давление PN, материал корпуса, товарный знак изготовителя; стрелку, указывающую направление потока жидкой или воздушной среды; максимальную температуру или диапазон допустимых температур, рабочее или расчетное давление, год изготовления продукции.

Краткое пояснение значений отдельных терминов

В соответствии с ГОСТ 28338-89, номинальный диаметр DN — параметр, применяемый для трубопроводных систем для характеристики соединяемых элементов. Указывается без единиц обозначения и примерно равен внутреннему диаметру присоединяемых труб, измеренному в миллиметрах. Исключение составляют пластиковые трубы, у которых за номинальный принимается наружный диаметр. Согласно указаниям ГОСТ 26349-84, номинальное давление PN — это постоянное внутреннее избыточное давление среды, которое трубы и соединительные детали могут выдерживать в течение всего срока эксплуатации (50 лет) при температуре воды 20 °С.

Основными достоинствами современных шаровых кранов являются: высокая герметичность, небольшие габариты, высокая износостойкость шара, простота конструкции, скорость изменения режима работы (перекрывание потоков газа и воды), низкие эксплуатационные затраты, низкая аварийность, простота управления — поворот ручки на 90°.

Конструкция корпуса обеспечивает этому элементу арматуры простоту использования даже в том случае, когда он установлен в практически недоступном месте. Широкий ассортимент кранов шаровых, представленный на современном рынке, позволяет выбрать те, которые наилучшим образом подходят для решения поставленных задач.

Оглавление

Последняя редакция: 22.03.2016

Водопроводная система сегодня имеется практически во всех жилых помещениях. Подобные коммуникации включают в себя различные устройства, одним из которых является кран. Именно с помощью такой запорной арматуры можно перекрыть или открыть доступ воды. В продаже имеются различные конфигурации водопроводных кранов, но в последнее время большой популярностью стали пользоваться шаровые устройства. Это обуславливается их надежностью и долговечностью. В данной статье речь пойдет как раз о таких узлах водопровода. Здесь будет рассказано о том, каково устройство шарового крана для воды, его плюсы, минусы, особенности монтажа и эксплуатации.

Устройство шаровой конструкции

Если говорить о конструкции шарового водопроводного крана, то она достаточно простая. Внутри корпуса, который может быть выполнен из различных материалов, помещается шарообразный картридж. В нем могут быть два или три отверстия. Если кран служит для подачи только холодной или горячей воды, то отверстия два. Через одно из них вода поступает из водопроводной системы в кран, а через другое вытекает в раковину. Если кран выполняет роль смесителя, то отверстия три. Через два поступает горячая и холодная вода, а через третье отверстие, уже смешавшись, вода вытекает в раковину.

Для управления напором вытекающей воды в смесителе используется рычаг. Поднимая его вверх, мы увеличиваем напор, а опуская рычаг, уменьшаем количество поступающей воды. Также при помощи этого устройства регулируется температура. Поворачивая рычаг влево или вправо, мы подаем больше горячей или холодной воды.

Кроме корпуса, шарового картриджа и рычага управления в составе крана (в зависимости от модели) могут присутствовать следующие элементы:

  • кулачек и кулачковая шайба;
  • уплотнительные кольца;
  • седла клапанов с пружинами.

Дизайн шарового крана может быть самым разным. Сегодня выпускают большой ассортимент подобных изделий. Причем такие устройства можно использовать не только в водопроводе, но и в системах отопления и подачи газа.

При изготовлении шаровых кранов могут использоваться различные материалы. А именно:

  • латунь. Этот металл очень давно применяется для изготовления запорной арматуры. Он хорошо себя зарекомендовал и сегодня пользуется большой популярностью;
  • различные марки стали. Такие шаровые краны также можно часто встретить в быту, хотя больше всего они используются в промышленности и при монтаже трубопроводов;
  • пластик. Это современный материал, который стал встречаться не так давно. Пластиковые шаровые краны не боятся коррозии. Но такие изделия используются только в водопроводе с холодной водой. Пластик может деформироваться при высоких температурах.

Преимущества шаровых кранов

Еще совсем недавно шаровые краны не пользовались большой популярностью. Но в последнее время такие изделия можно встретить практически в каждой квартире. Это связано с использованием в их производстве современных материалов, что значительно повысило надежность шаровых кранов.

Но кроме своей надежности, такая запорная арматура имеет и другие преимущества:

  • большой срок эксплуатации. Благодаря использованию в производстве современных и надежных материалов, шаровые краны служат пять и более лет без серьезных поломок;
  • обладают большой степенью герметичности. Сама конструкция крана позволяет избежать проблемных мест, поэтому протечки случаются редко;
  • удобная эксплуатация. Если у вас на кухне или в ванной стоит шаровой смеситель, то настроить температуру воды не составит большого труда. Нет необходимости двумя руками крутить оба «барашка», все можно сделать одной;
  • простой монтаж. Современные шаровые краны можно установить самостоятельно, без привлечения слесаря;
  • привлекательный внешний вид. Красивая ручка управления, плавные линии и изящные черты изделия дают возможность органично вписать его в любой дизайн.

Если говорить о недостатках, то их практически нет. Единственная предосторожность – вода в системе водопровода не должна содержать большого количества примесей. Если их будет слишком много, то фторопластовые прокладки могут быстро выйти из строя. Поэтому многие специалисты рекомендуют устанавливать фильтры для воды на подсоединении вашего водопровода к стояку.

Обратите внимание! Обычные краны не так чувствительны к грязной воде, но мусор, все же, может попасть под резиновый уплотнитель, и кран начнет течь.

Как правильно выбрать шаровой кран

Шаровые краны в последнее время пользуются большим спросом. Поэтому именно такие изделия очень часто подделывают. Покупая новый кран нужно быть особо внимательным, в противном случае вам придется уже через полгода снова идти в магазин.

Чтобы не тратить лишние деньги на покупку подделки, нужно следовать некоторым рекомендациям от специалиста. А именно:

  • в магазинах выбор кранов очень большой. Чтобы не отвлекаться на поиск подходящей модели, лучше определиться заранее. С ассортиментом выпускаемых изделий легко познакомиться на просторах интернета. Здесь можно заранее определиться с моделью крана, и выбрать дизайн которой вам наиболее понравился;
  • найдя в магазине понравившуюся модель, внимательно ознакомьтесь со всеми нанесенными маркировками. Сверьте их с теми, которые были на интернет-страничке производителя. Также познакомьтесь с документацией;
  • затем внимательно осмотрите сам корпус крана. На нем не должны присутствовать трещины, сколы и наплывы. Если таковые имеются то, скорее всего, изделие было выполнено кустарным способом и является подделкой;
  • попробуйте с помощью небольшого магнита проверить материал, из которого выполнен кран. Для бытовых нужд, в основном, используются латунные изделия. Если кран сделан из стали (магнит к нему притягивается), то это обстоятельство должно насторожить;
  • ну и, конечно, обратите внимание на стоимость крана. Хорошее и качественное изделие не будет стоить дешево. Можно приобрести кран и за небольшие деньги, но в этом случае есть риск прийти в магазин снова уже через пару месяцев.

Не стоит забывать и о репутации. Лучше приобрести шаровой кран от известного производителя. Такие фирмы заботятся о своей репутации и строго следят за качеством своих изделий.

Видео

Водопроводные краны той или иной конструкции имеются сегодня практически в любом доме. Наибольшее распространение получили шаровые изделия, изобретенные более 100 лет назад. Они долговечны, практичны, удобны в эксплуатации, легко устанавливаются и ремонтируются.

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Обратите внимание! Строго говоря, термин «шаровый» является скорее жаргонным, хотя и употребляется гораздо чаще. Верное наименование – «шаровой кран».

Специалисты отмечают следующие достоинства таких устройств:

  • Сравнительно небольшие габариты.
  • Малый вес.
  • Возможность работы при любой ориентации в пространстве.
  • Отличные показатели герметичности.
  • Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

  • Для поворота крана на 90° требуется высокий крутящий момент.
  • При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
  • Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

  • Латунные. Оптимальный вариант для сетей газо- и водоснабжения с хорошим соотношением цены и качества. Не предназначены для высоких температур носителя.
  • Стальные. Самые доступные по цене. Имеют большой ассортимент типоразмеров. Плохо работают в сетях холодного водоснабжения. Подвержены коррозии.
  • Из нержавеющей стали. Более дорогие и эффективные, по сравнению со стальными устройствами.
  • Чугунные. Раньше считались едва ли не единственно доступным вариантом, сегодня почти полностью вытеснены с рынка. Уступают современным моделям по всем показателям.
  • Полипропиленовые. Монтируются в пластиковые трубопроводные системы. По прочности и долговечности почти не уступают латунным. Характеризуются сравнительно малым весом и стоимостью, не подвержены коррозии.

По типу соединения:

  • Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
  • Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
  • Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

  • Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
  • Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

  • Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».

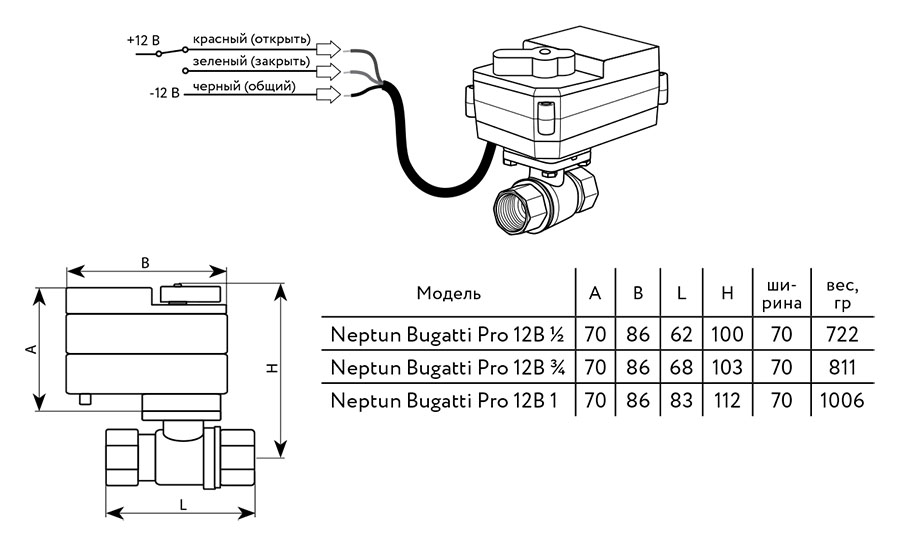

  • С электроприводом. Управление идет удаленно, посредством электрических сигналов.
  • С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
  • С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

  • Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.
  • Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение. Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

  • Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
  • Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Обратите внимание! Условный диаметр шарового крана обозначается литерами DN.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

  • Корпус.
  • Стальной или латунный шар.
  • Уплотнительная шайба.
  • Ручка управления.
  • Регулировочная гайка.
  • Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Обратите внимание! Своеобразным знаком качества изделия служит характерный блеск металлического корпуса. Блеск появляется после опыления латунного сплава дорогостоящим хромом или никелем.

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

Это важно! Кран устанавливается с учетом стрелки, размещенной на корпусе устройства и показывающей направление движения рабочей среды по трубопроводу. Если стрелка отсутствует, допускается монтаж устройства любой стороной.

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях. Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует.

Графические обозначения трубопроводной арматуры | Трубопроводная арматура

Рейтинг:   / 2



Условные (графические) изображения трубопроводной арматуры используются при составлении деталировки сети, в которой  все узлы и составляющие водопроводной сети — трубопроводная запорная и регулирующая арматура и фасонные части и т.д. изображены схематично (без соблюдения масштабов) условными обозначениями. Обозначения трубопроводной арматуры по системе ЦКБА и другим приведены ТУТ.

Деталировка водопроводной сети используется для монтажа участков трубопроводов, фасонных частей и арматуры, прочего оборудования. На основании деталировки составляется спецификация фасонных частей и арматуры, требуемых для устройства сети.

Ниже приведены основные условные обозначения трубопроводной арматуры:
















Арматура

Обозначение

Клапан (вентиль) запорный проходной







Клапан (вентиль) запорный угловой

Задвижка

Заслонка

Кран шаровый проходной







 Кран шаровый угловой

Клапан (вентиль) регулирующий проходной







Клапан (вентиль) регулирующий угловой

Кран трёхходовой





Клапан (вентиль) трёхходовой

Клапан предохранительный проходной









Клапан предохранительный угловой

 Регулятор давления «до себя»







Регулятор давления «после себя»

Клапан обратный подъёмный проходной







Клапан обратный поворотный (захлопка) приёмный с сеткой

Клапан дроссельный

Клапан редукционный

Конденсатоотводчик



Клапан быстродействующий на открытие (НО)







Клапан быстродействующий на закрытие (НЗ)

Воздухоотводчик (вантуз)



Схема обозначения шаровых кранов К.

Ш.П.ххх.хх-хх armtorg.ru

Схема обозначения шаровых кранов К.Ш.П.ххх.хх-хх

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами и выполнены согласно ТУ3742-001-73086009-2006.

Краны шаровые обозначаются в соответствии с представленной ниже схеме


Вариант исполнения по стойкости к воздействию окружающей и рабочей среды

Вариант исполнения

Обозначение

Основные применяемые материалы

Обычное

00

Углеродистые и низколегированные стали

Коррозионно-стойкое

01

Легированные и нержавеющие стали

Коррозионно-стойкое ПИЩЕВОЕ

11

Легированные и нержавеющие стали

Хладостойкое

02

Хладостойкие стали

Специальные

03

Молибденсодержащие

Пример обозначения при заказе крана шарового муфтового, с ручным управлением, DN 15 мм, PN 40 кгс/см2, обычного варианта исполнения:
КШ. М. 015. 040 – 00

Пример обозначения при заказе крана шарового фланцевого, с электроприводом, DN 15 мм, PN 40 кгс/см2, коррозионно-стойкого варианта исполнения:
КШ. Ф. Э. 050. 040 – 01

Компания «Гирас» производит широкий ассортимент качественной и надежной продукции, среди которой: кран трехходовой, кран штуцерный и муфтовый. Но какой бы продукт, кран под манометр или кран фланцевый, вы не выбрали, «Гирас» гарантирует его качество, надежность и долговечность.

устройство и ремонт своими руками (+ видео)

Краны с одним рычагом стремительно вытесняют традиционные вентильные устройства в квартирах и домах. Но как ни удобна такая современная сантехника, периодически она выходит из строя по самым разным причинам.

Чтобы не тратиться каждый раз на покупку нового крана, имеет смысл разобраться с причинами поломок и освоить самостоятельный ремонт однорычажного смесителя.

Содержание статьи:

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Как разобрать однорычажный кран?

Очень часто проблемы с такими смесителями возникают из-за поломки их внутреннего механизма. Алгоритм действий в этом случае довольно прост: кран необходимо разобрать, вынуть испорченный механизм, заменить его новым, исправным элементом, собрать устройство в обратном порядке.

На этой схеме подробно представлен порядок разборки однорычажного смесителя с керамическим картриджем. Для проведения работ понадобится только отвертка и разводной ключ

Это не слишком сложная процедура, но все операции следует выполнять очень внимательно и аккуратно. Сначала, конечно же, нужно перекрыть трубы холодной и горячей воды, ведущие к смесителю. Чтобы разобрать шаровой кран, необходимо:

  • С помощью отвертки снять декоративную заглушку.
  • Открутить и убрать фиксирующий винт.
  • Открутить и снять декоративную гайку, которая выполняет роль крышки корпуса смесителя.
  • Открутить гайку, удерживающую в правильном положении механизм смесителя.
  • Вынуть из корпуса крана картридж или шаровый механизм.

Чтобы снять декоративную заглушку, используют обычную отвертку. Действовать следует аккуратно, чтобы не повредить элемент. Чтобы открутить фиксирующий винт ручки смесителя, можно использовать шестигранник. В некоторых моделях ручка прилегает довольно плотно. Ее можно поддеть концом отвертки.

Крышка смесителя с рычагом иногда прилегает очень плотно, чтобы ее снять, можно использловать отвертку. Работы следует проводить аккуратно, чтобы не поцарапать корпус

Крышку корпуса смесителя не сложно снять руками без помощи специальных инструментов. А вот фиксирующую гайку внутри смесителя удобнее откручивать разводным ключом. После этого вынуть внутренний механизм крана будет не сложно.

Следует помнить, что размеры этих элементов варьируются в довольно широком диапазоне. Высота штока может существенно отличаться, как и диаметр картриджа. Встречаются также различные варианты посадочной части механизма. Поэтому опытные мастера редко приобретают новый картридж заранее.

Гайку, которая фиксирует положение керамического картриджа внутри смесителя, следует аккуратно открутить с помощью обычного или разводного ключа

Гораздо эффективнее будет приостановить ремонтные работы на этом этапе, взять испорченную “начинку” однорычажного крана и отправиться с ней в магазин сантехники, чтобы купить точно такой же по размерам и устройству элемент.

В силу конструктивных особенностей механизма его нельзя каким-то образом подогнать или приспособить, нужно точное совпадение всех параметров.

Не все керамические картриджи имеют одинаковые размеры и конфигурацию. Чтобы правильно выбрать подходящее устройство, нужно взять испорченный картридж в магазин сантехники

После приобретения нового картриджа все работы выполняют в обратном порядке: устанавливают картридж, надевают сверху регулировочный шток, фиксируют его винтом и закрывают его декоративной заглушкой. На заглушке обычно обозначено направление вращения для холодной и горячей воды, этот момент нужно учесть во время установки.

Если керамический картридж однорычажного смесителя оказался засоренным или испорченным, его просто следует заменить новым элементом, промывка обычно не помогает

При монтаже шарового механизма неопытные сантехники иногда путают расположение отверстий и ставят механизм неправильно. В результате и работать после установки такой механизм будет некорректно. Поэтому после разборки крана следует внимательно осмотреть шарик и запомнить его правильное положение, чтобы в дальнейшем действовать правильно.

По окончании ремонта крана однорычажного смесителя холодную и горячую воду снова подключают и проверяют качество работы отремонтированного прибора. Если при этом по-прежнему наблюдаются какие-то проблемы, возможно, картридж установлен неправильно или в смесителе имеются какие-то дополнительные поломки. Подробно процесс ремонта устройств этого типа рассмотрен в следующем видеоматериале:


Обзор распространенных поломок

Замена картриджа или шарового механизма – это только один способ отремонтировать однорычажный кран. Существуют и другие поломки устройств этого типа, для устранения которых понадобятся разные средства и методы. Самыми распространенными проблемами, связанными с джойстиковыми смесителями, считаются:

  • треснувший корпус устройства;
  • засорившийся аэратор;
  • проблемы с подающими трубами или гибким шлангом;
  • неправильное положение или износ резиновых прокладок;
  • подтекание воды через лейку душа;
  • неполадки с переключателем потока на душевой шланг.

Обычно диагностировать проблему относительно не сложно, поскольку каждой ситуации соответствуют характерные симптомы. Иногда приходится одновременно устранять несколько поломок. Это обычно происходит при использовании некачественной сантехники или несоблюдении условий эксплуатации смесителя, что приводит к повышенным нагрузкам.

Трещина в корпусе устройства

Если из-под смесителя вытекает вода, высока вероятность, что его корпус где-то треснул или прохудился. Такая ситуация может возникнуть внезапно, например, если на смеситель случайно уронили какой-то тяжелый предмет. Иногда зазоры возникают постепенно, под влиянием воздействия воды в течение длительного времени.

В любом случае полностью устранить такую поломку практически невозможно. Самый надежный способ ремонта состоит в полной замене корпуса устройства, но обычно старый смеситель просто демонтируют и устанавливают новую модель. В качестве временной меры используют герметик.

Обычно трещину просто замазывают сверху подходящим составом, например, “холодной сваркой”. Перед началом работ следует изучить инструкцию по использованию герметика, и точно соблюсти рекомендации изготовителя. Но выглядеть смеситель, отремонтированный такими методами, будет весьма непрезентабельно. Со временем герметик раскрошится, повторять ремонт придется снова и снова. Поэтому после заделки трещины следует сразу же запланировать покупку и установку нового смесителя.

Замена изношенной прокладки

Если смеситель протекает снизу, а его корпус не имеет трещин, возможно, износились прокладки между краном и гибкими водопроводными шлангами. Эту проблему устранить относительно не сложно. Для начала следует перекрыть поступление горячей и холодной воды к смесителю.

Если резиновые прокладки под шаровым механизмом смесителя износились или установлены неправильно, кран может сильно шуметь и даже протекать

При этом в самом смесителе все же останется некоторое количество воды. Нужно открыть кран и спустить эту воду. Теперь следует отсоединить шланги, по которым вода поступает в смеситель. Здесь тоже имеются остатки воды, поэтому внизу следует поставить ведро, не помешает и ветошь, чтобы собрать случайно пролитую воду.

Когда гибкие подводы отсоединены, нужно открутить фиксирующую гайку, которая находится под мойкой и удерживает смеситель в правильном положении. Под гайкой и находится прокладка. Если она выглядит изношенной, потрескавшейся или деформированной, скорее всего, это и является причиной течи.

Такие прокладки продаются в любом магазине сантехники или можно вырезать подходящий элемент из куска резины. Перед установкой прокладки рекомендуется очистить место монтажа от скопившихся загрязнений. Затем нужно собрать систему в обратном порядке: затянуть фиксирующую гайку, подключить гибкие подводы, восстановить подачу воды. После этого нужно открыть кран, чтобы проверить работу прибора.

Проблемы с аэратором

Небольшая насадка, надетая на излив смесителя, рассекает поток воды на отдельные струйки и искусственно увеличивает его объем. Отверстия в этой насадке небольшие, если водопроводная вода содержит загрязнения, они могут легко засориться. Иногда проблемы возникают из-за того, что аэратор просто заржавел.

Аэратор – насадка на излив смесителя – может засориться, что приводит к уменьшению потока воды. Помогает решить проблему промывка аэратора или его замена

Характерный признак этой проблемы – снижение напора воды в какой-то одной точке, например, на кухне. В то же время из других кранов вода поступает в прежнем количестве. Если аэратор сняли, и после этого поток воды из смесителя заметно увеличился, то причину поломки можно считать точно установленной.

Решить эту проблему очень просто. Обычно аэратор легко отвинтить от излива. После этого его нужно промыть или удалить загрязнения другим способом. Можно даже установить новый аэратор, если такая возможность имеется. После этого прежний напор воды восстановится. Некоторые отказываются от использования аэратора, но в таком случае пользоваться смесителем будет не так комфортно.

Если засорились трубы

Аэратор в порядке, а напор потока заметно ослабел? Почти наверняка засорились трубы либо гибкие подводы, по которым на смеситель поступает горячая и холодная вода. Эта проблема особенно характерна для старых водопроводных систем с металлическими трубами. В процессе коррозии частички металла скапливаются внутри, уменьшая или полностью перекрывая просвет.

Если гибкие шланги, по которым к смесителю подается холодная и горячая вода, засорились, их нужно снять и прочистить или заменить новыми

Сначала следует перекрыть воду, а затем приступить к устранению поломки. С гибкими шлангами все очень просто. Их нужно снять, промыть, прочистить и установить заново. Если же загрязнения слишком серьезные, можно просто поставить новые шланги. С трубами все немного сложнее. Для их прочистки используют трос-“змейку”.

При этом часть трубы, в которой скопились загрязнения, следует отсоединить от водопроводной системы, а после прочистки – установить на место. Иногда такой участок водопровода заменяют и монтируют новые конструкции. Если трубы старые и загрязняются часто, имеет смысл подумать о модернизации водопроводной системы и установке пластиковых труб, которые гораздо меньше подвержены коррозии, чем металлические конструкции.

Смеситель в ванной комнате

На бортике ванной обычно устанавливают более сложный по конструкции смеситель, чем на кухне, поскольку здесь помимо обычного излива используют лейку для душа. К проблемам, описанным выше, добавляются поломки, связанные с механизмом переключения потока воды с излива на душевую лейку и обратно.

Однорычажный смеситель, предназначенный для установки на бортик ванны, дополнен механизмом переключения потока на душевую лейку. Если прокладки этого механизма изношены, их необходимо заменить

Бывает, что вода понемногу подтекает через лейку душа. Это говорит об износе верхней прокладки устройства. Устранить проблему относительно не сложно. Нужно снять фиксирующую гайку и душевой шланг, который она удерживает. Таким образом будет обеспечен доступ к верхней прокладке.

Этот элемент вынимают и заменяют новым, который можно купить или даже вырезать из резинового полотна, толщина которого составляет около трех-четырех миллиметров. Конечно, место установки новой прокладки следует очистить от накопившихся загрязнений. После ремонта смесителя в ванной комнате душевой шланг устанавливают на место и проверяют работу смесителя.

Но если проблемы возникают с прокладкой, которая расположена в нижней части смесителя, исправить поломку будет немного сложнее. Внешне такая неполадка выражается в том, что рычаг управления лейкой душа не удерживается в правильном положении и опускается, препятствуя переключению воды.

Сначала нужно перекрыть подачу горячей и холодной воды к крану ванной комнаты, затем открутить гайку и снять лейку душа. Затем последовательно демонтируют переходник и излив смесителя. Чтобы добраться до расположенной снизу прокладки, придется вынуть всю “начинку” смесителя. После этого прокладку заменяют и собирают устройство в обратном порядке.

Бывает так, что прокладки не износились, но они не подходят по размеру или установлены неправильно. Это нередкое явление, если прокладки вырезаны вручную. Если при открывании воды смеситель начинает сильно шуметь, имеет смысл проверить состояние прокладок. Обычно их достаточно обрезать или просто немного изменить их положение. Если прокладки не виноваты, дополнительный шумовой эффект обычно удается устранить путем установки фильтров.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

  • качества водопроводной воды;
  • правильного монтажа системы водопровода,;
  • качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

Установка шарового крана: пошаговая инструкция

Краны шаровые – это сегодняшние изделия, какие пришли на смену простым штоковым, снизу которых прикручивалась толстая резинка, которая предназначена для остановки воды. Шток аналогичного крана прижимал резину, из-за чего вода прекращала поступать. Сегодняшние краны шаровые намного комфортнее и интересны с разных сторон, есть у них только один минус: если в состав воды входит очень много самых разных солей, то шар-сфера очень быстро шлакуется и изделие перестаёт функционировать. Чтобы такого не было, необходимо хотя бы один раз в 2 месяца закрывать и открывать кран, чтоб сбивать отложения солей.

При монтаже шарового крана на резьбу нужно намотать фум-ленту, паклю или жидкий фум.
Установка шарового крана – это довольно простое мероприятие, и можно его провести собственными руками. Но чтобы правильно и хорошо сделать монтаж шарового крана, необходимо чётко следовать инструкции.

Подготовительные работы к монтажу шарового крана
Чтобы установка шарового крана прошла достаточно легко и без каких-то трудностей, к данной процедуре необходимо подготовиться. Кран весьма удобен тем, что даёт возможность закрывать воду сразу же после появления такой надобности. Для этого, в основном, применяется кран шаровый, какой ставят на общем водопроводном стояке.

Схема устройства шарового крана.

Чтобы установить кран шарового типа, нужно перекрыть воду во всём стояке. Ввиду этого необходимо заблаговременно побеспокоиться о получении разрешения на выключение подвода воды от нужных компаний. Необходимо приготовить все инструменты и материалы, какие нужны чтобы по всем правилам установить кран шарового типа на стояке собственными руками.

Инструментальный набор для установки самый маленький:

  • — газовый или разводной ключ;
  • — фум-лента (жёлтая или белая лента для намотки на резьбу).

Советы по правильной установке шарового крана
Чтобы по всем правилам установить кран шарового типа на стояк, держитесь следующих советов. При замене крана вы обязаны начать со слива воды из существующей системы трубопровода. Если например установка делается в жилой площади или приватизированном доме, то в том месте, где будет демонтироваться старая арматура, нужно приготовить несколько тряпок или какую-то подобающую ёмкость для водного слива из конструкции. Это даст возможность вам работать в намного более комфортабельных условиях.

Монтажная схема и ремонта шарового крана.

Нужно определить грядущее место монтажа так, чтобы арматура была установлена с возможностью обычного доступа к ней и обеспечивалась свобода поворота ручки крана в открытое и закрытое положение.

Качественно сделанная установка крана просит, в первую очередь, правильного выбора изделия. Кран шарового типа нужно выбирать так, чтобы его диаметр подходил диаметру стояка, на каком будет выполняться его установка. Нужно посмотреть на то, что фланцы крана имеют различные виды резьбы. Перед тем, как приобрести изделие и приступать к его установке, нужно определиться с подобающим видом компонента.

Вид изделия зависит от места его монтажа на существующем трубопроводе. Перед тем как приступить к установке шарового крана, посмотрите на стрелку на маркировке. Направление стрелки указывает направление движения воды. Данное требование крайне важно блюсти для правильного функционирования конструкции. Вам необходимо подобрать модель с соответствующей резьбой. Краны шаровые могут быть разных видов:

При накручивании шарового крана на трубу, на ней обязано быть не меньше 4 витков резьбы:

  • с внешней резьбой с двух сторон;
  • с внутренней резьбой с двух сторон.

Монтаж изделия выполняется только когда на резьбу будет заблаговременно намотана фум-лента или лён с уплотнительной пастой, что даст возможность гарантировать герметизацию соединения.

При намотке ленты и льна нужно следить за тем, чтоб направление намотки совмещалось с направлением накручивания компонента на трубу. Как только установка будет закончена, нужно еще раз убедиться в том, что ничто не мешает обычному повороту ручки изделия.

Если например при накручивании шарового крана на трубу слишком легко вертится (от руки), то следует намотать ещё фум-ленты или льна до той поры, пока закрутка изделия не будет идти с конкретным усилием. Излишние усилия постарайтесь тоже не прикладывать, потому что в этом случае установка может завершиться плачевно: изделие просто треснет.

Подробная инструкция по установке шарового крана
Выше были показаны полезные рекомендации, какие не забывайте, делая монтаж компонента собственными руками. Сейчас же вам предлагается подробная инструкция, в согласии с какой у вас получится устанавливать кран шарового типа.

Если вы будете менять ветхое изделие на новенькое, то в первую очередь нужно снять ветхое изделие, очень тщательно почистить резьбу от льна, после этого попробовать накрутить новый кран. Очень часто происходит такое, что после разборки изношенного изделия обнаруживается, что определённое число витков просто сгнило, и поэтому сгнившую резьбу необходимо срезать и далее плашкой нарезать новую. При накручивании изделия на трубу, на ней обязано быть не меньше 4 витков.

Если после снятия старого крана вы видите, что резьба находится в неплохом состоянии, можете смело накручивать новый кран, который должен накручиваться не меньше, чем на 4 оборота.

После окончания монтажа ещё раз взгляните, не будет ли что-нибудь мешать повороту ручки изделия. Если кран с закрытой резьбой на фланце закручивается к трубе с открытой резьбой, то наматывать фум-ленту нужно по часовой стрелке (смотря на отверстие трубы). Если на другом конце вашего крана открытая резьба, то на него необходимо намотать фум-ленту или лён привинтить фланец с трубы на кран шарового типа, наблюдая за тем, чтоб всё прикручивалось достаточно туго. Теперь можете включать водоподачу.


В варианте присутствия центролизованой подачи отопления и большого давления, необходимо применять хорошие изделия, которые способны хорошо работать в подобных условиях. Не ставьте изделия без сальника, т.к. при появлении протечки вы не сможете его отремонтировать.

Шаровый краны — Cайт ООО «Армкомплексснаб»


Шаровой кран – это современное и полезное изобретение, которое нашло свое применение, как в промышленности, так и в быту. Основной особенностью данного устройства является его способность герметично перекрыть не только воду в трубопроводе, но и нефть, и газ. Шаровые краны – это вид трубопроводного крана с регулирующим или запирающим элементом сферической формы. Данная конструкция не только проста, но и долговечна, надежна, что позволяет шаровым кранам пользоваться большим спросом не только среди населения, но и в промышленных сферах.


Схема сборки шарового крана.

Особенности шарового крана


Шаровые краны были изобретены еще более ста лет назад, но тогда у них было много недостатков: они не совсем перекрывали напор воды, материалы были недостаточно надежными.

В наши дни с появлением искусственных материалов (фторопласт, каучук) качество шаровых кранов возросло: уплотнители позволили сделать краны более герметичными и продлили их срок службы, смазочные вещества сделали легким управление изделием.


Современный шаровой кран состоит из подвижной детали – затвора – стальной шар с круглым сквозным отверстием для прохождения потока. Размер отверстия совпадает с диаметром трубы. При повороте шара на 90° происходит полное закрытие или открытие прохода. Такой тип крана называется полнопроходным. Он работает без гидравлических потерь, что сделало его основным запорным элементом на магистральных трубопроводах. Кроме полнопроходных, существуют неполнопроходные шаровые краны, и стандартные шаровые краны, в которых диаметр в шаре и трубе отличаются. Такие типы запорных устройств используются на трубопроводах, где некритична потеря напора.


По типу присоединения шаровые краны делятся на:

  • фланцевые – используются в помещениях, где нельзя применять сварку, либо на трубопроводах с частичной разборкой;
  • под приварку – применяются на трубопроводах, требующих полную герметичность и прочность соединения;
  • комбинированные —  универсальные шаровые краны, область применения – различные системы трубопровода;
  • муфтовые – имеют внутреннюю резьбу, чаще всего используются в коммунальном хозяйстве.


Шаровые краны пришли на смену стандартным вентилям и задвижкам и значительно улучшили работу трубопроводов. Если раньше запорные устройства требовали постоянной проверки из-за накипи и налета, они не были достаточно герметичны и требовали усилий при монтаже, то сейчас современные шаровые краны обладают следующими характеристиками:

  • небольшие размеры,
  • удобство использования,
  • высокая герметичность,
  • отсутствие застойных зон в проточной части,
  • возможность применения для вязких сред, суспензий, шламов.


В нашей компании в Белгороде Вы можете купить разные виды шаровых кранов по приятной цене.


Шаровые краны LD – это стальные шаровые краны, предназначены для использования на трубопроводах по транспортировке газа и нефти, теплотрассах, различных промышленных агрегатах. Данные краны выпускаются челябинской компанией  «ЧелябинскСпецГражданСтрой»  и проходят различные испытания на прочность и на соответствие ГОСТУ и ТУ. Краны марки LD надежны, герметичны, просты в монтаже, не требуют регулярного технического обслуживания. Производитель предоставляет гарантию на изделие до 30 лет.


Полипропиленовые шаровые краны используются в трубопроводной системе с полипропиленовыми трубами и фитингами.  Так как вес таких кранов очень мал, его очень легко можно установить самостоятельно. Во время эксплуатации не требуется ремонт или техническое обслуживание, исключена вероятность засоров. Пластик не подвержен коррозии, долговечен, обладает низкой токсичностью, поэтому может применятся для питьевой воды.


Стальные шаровые краны применяют в условиях повышенного давления и высоких температур: трубопроводные магистрали, транспортирующие горячую воду, нефть, на промышленных предприятиях. В быту, как правило, не используются, по причине достаточно высокой цены.


Самым высоким спросом пользуются латунные шаровые краны, как среди розничных покупателей (часто их покупают в дом или квартиру), так и для установки на промышленных предприятиях. Латунные краны выдерживают перепады температур, высокое давление, не подвергаются коррозии, имеют длительный срок службы.

Шаровый кран высокого давления, с 24°- соединением, двусторонний — BKH — L/S | Фольц Юкрейн, Volz Ukraine

Резьба: метрическая, цилиндрическая

Серия
series
DN d RA LW L I В H h m V SW К i h2 h3 Ручка
Lever
Вес
weight
g/1 St.
РД
PN
(bar)
Обозначениеие
name
L 04 M 12×1,5 6 5 67 40 26 47 33 13,5 11 9 115 10 82 Zn 360 500 BKH — 06 L
06 M 14×1,5 8 6 67 40 26 47 33 13,5 11 9 115 10 82 Zn 370 500 BKH — 08 L
08 M 16×1,5 10 8 74 40 26 47 33 13,5 11 9 115 11 82 Zn 380 500 BKH — 10 L
10 M 18×1,5 12 10 74 43 32 52 38 17,5 11 9 115 11 86 Zn 500 500 BKH — 12 L
13 M 22×1,5 15 13 82 48 35 54 40 19,0 11 9 115 12 89 Zn 610 500 BKH — 15 L
13 M 26×1,5 18 13 82 48 35 54 40 19,0 11 9 115 12 89 Zn 600 500 BKH — 18 L
20 M 30×2 22 20 101 62 49 75 57 24,5 14 14 200 14 79 Zn 1490 315 BKH — 22 L
25 M 36×2 28 25 108 66 58 83 65 29,5 14 14 200 14 87 Zn 2000 315 BKH — 28 L
25/32 M 45×2 35 25 112 66 58 83 65 29,5 14 14 200 16 87 Zn 2120 315 BKH — 35 L
25/40 M 52×2 42 25 112 66 58 83 65 29,5 14 14 200 16 87 Zn 2270 315 BKH — 42 L
S 04 M 16×1,5 8 5 73 40 26 47 33 13,5 11 9 115 12 82 Zn 380 500 BKH — 8 S
6 M 18×1,5 10 6 73 40 26 47 33 13,5 11 9 115 12 82 Zn 390 500 BKH — 10 S
8 M 20×1,5 12 8 76 40 26 47 33 13,5 11 9 115 12 82 Zn 390 500 BKH — 12 S
10 M 22×1,5 14 10 80 43 32 52 38 17,5 11 9 115 14 86 Zn 500 500 BKH — 14 S
13 M 24×1,5 16 13 86 48 35 54 40 19 11 9 115 14 89 Zn 600 500 BKH — 16 S
16 M 30×2 20 15 90 48 38 63 46,0 19 13 12 160 16 106 AI 800 400 BKH — 20 S
20 M 36×2 25 20 109 62 49 75 57 24,5 14 14 200 18 79 Zn 155 315 BKH — 25 S
25 M 42×2 30 25 120 66 58 83 65 29,5 14 14 200 20 87 Zn 210 315 BKH — 30 S
25/32 M 52×2 38 25 124 66 58 83 65 29,5 14 14 200 11 87 Zn 230 315 BKH — 38 S
Серия
series
DN d RA LW L I В H h m V SW К i h2 h3 Ручка
Lever
Вес
weight
g/1 St.
РД
PN
(bar)
Обозначениеие
name

Смотрите также: Шаровый кран высокого давления, с внутренней резьбой — BKH — GШаровый кран высокого давления, с внутренней резьбой — BKH — NPTШаровый кран высокого давления, с 24°- соединением, двусторонний — BKH — L/SШаровый кран высокого давления, с внутренней резьбой — BKH — UNFМуфтовый шаровый кран высокого давления, с внутренней резьбой — MKH — GМуфтовый шаровый кран высокого давления, с внутренней резьбой — MKH — NPTМуфтовый шаровый кран высокого давления, с 24°- соединением, двусторонний — MKH — L/SМуфтовый шаровый кран высокого давления, с внутренней резьбой — MKH — UNFТрехходовой селекторный шаровый кран высокого давления, с внутренней резьбой — BK3 — GТрехходовой селекторный шаровый кран высокого давления, с внутренней резьбой — BK3 — NPTТрехходовой селекторный шаровый кран высокого давления, с 24°-соединением, двусторонний — BK3 — L/SТрехходовой селекторный шаровый кран высокого давления, с внутренней резьбой Резьба: UNF — BK3 — UNFЧетырехходовой шаровый кран высокого давления, с внутренней резьбой — 4KH — GЧетырехходовой шаровый кран высокого давления, с внутренней резьбой — 4KH — NPTЧетырехходовой селекторный шаровый кран высокого давления, с 24°-соединением, двусторонний — 4KH — L/S

Спиcок каталогов, доступных для скачивания:

Основы работы с шаровыми кранами

— Инженерное мышление

Что такое шаровой кран?

Шаровой кран — это запорный клапан на четверть оборота, который регулирует поток жидкости с помощью вращающегося шара. Сферический вращающийся шар состоит из проходящего через него прямого отверстия. Труба находится в открытом положении, когда канал выровнен в том же направлении, что и поток, позволяя жидкости проходить через нее. Когда отверстие поворачивается на 90 градусов от пути потока, клапан закрывается, и поток блокируется. Шаровые краны используются в жилых и коммерческих помещениях благодаря своим надежным герметизирующим свойствам и долгому сроку службы. На изображении ниже показан пример шарового клапана в разрезе.

Шаровой кран Tameson, вид в разрезе

Компоненты шарового крана

Шаровой кран состоит из следующих основных
компонентов:

  1. Шток клапана: Шток клапана представляет собой вращающийся вал, соединяющий внутренний шар с внешним рычагом, который при повороте вращает шар.
  2. Уплотнительное кольцо: уплотнительное кольцо используется для создания уплотнения между штоком и корпусом клапана.NBR (нитриловый каучук) — наиболее часто используемый материал для уплотнительного кольца.
  3. Корпус клапана: Корпус клапана защищает внутренние компоненты и имеет точки подключения на входе / выходе. Латунь, нержавеющая сталь и ПВХ — наиболее часто используемые материалы для изготовления корпусов. Корпус клапана может быть собран цельным, состоящим из двух или трех частей.
    • Цельный : Самый недорогой вариант клапана. В цельной конструкции две части, которые закрывают шар, соединены прессованием и сваркой, поэтому их нельзя открыть для обслуживания.Таким образом, они используются в менее требовательных приложениях.
    • Из двух частей : Детали в двухкомпонентных клапанах имеют резьбовые соединения. Таким образом, их можно разобрать для технического обслуживания. Но клапан необходимо полностью снять с трубы, чтобы отделить детали для обслуживания и ремонта.
    • Трехкомпонентный : Детали трехсекционного клапана обычно зажимаются болтовым соединением. Клапан не требуется полностью снимать с трубы для технического обслуживания.Это самый дорогой вариант конструкции клапана, но он предлагает лучшее решение для санитарных применений.
  4. Вращающийся шар: Сферический вращающийся шар с отверстием позволяет или блокирует прохождение среды через трубу. Обычно они изготавливаются из нержавеющей стали, ПВХ, хромированной стали или хромированной латуни. Конструкция шара делится на плавающую или цапфовую в зависимости от конструкции и опоры.
    • Конструкция и опора шара:
    • Конструкция с плавающим шаром : Седла клапана обеспечивают опору для шара, чтобы приспособиться к различным температурным условиям.Это наиболее часто используемая конструкция шара.
    • Конструкция с шаровой цапфой : Шар поддерживается снизу и сверху для уменьшения нагрузки на седла клапана. Эта конструкция используется в высококачественных клапанах для обеспечения надежного уплотнения как при высоком, так и при низком давлении.
    • Конструкция отверстия:
    • Уменьшенное отверстие : Размер отверстия этих клапанов меньше диаметра впускных / выпускных соединений. Таким образом, в системе возникают потери на трение.Однако потери все еще небольшие по сравнению с другими клапанами. В большинстве шаровых кранов используется конструкция с уменьшенным внутренним диаметром.
    • Полнопроходной : Размер отверстия этих клапанов равен диаметру трубы. Таким образом, нет лишних потерь на трение, и их также легко чистить. Однако из-за большего диаметра стоимость немного выше и не требуется для большинства применений, для которых достаточно стандартного уменьшенного диаметра.
    • V-образное отверстие : Канал в этих клапанах имеет V-образный профиль.Таким образом, вращая шар, можно достичь точного расхода. Линейный поток может быть достигнут за счет оптимизации профиля V-образного отверстия.
  5. Седла клапана: они действуют как уплотнение между шаром и корпусом клапана. Чаще всего для изготовления сидений используется тефлон, но можно использовать и другие синтетические материалы или металлы.

Компоненты шарового крана

Как работает шаровой кран?

Как упоминалось ранее, шаровой кран
состоит из вращающегося шара с отверстием. Шарик прикреплен стержнем
подключен к рычагу. Клапан можно открывать и закрывать поворотом рычага.
в клапане с ручным управлением (это также можно сделать с помощью электрического или пневматического
привод). Для прохождения потока отверстие должно быть выровнено вдоль потока
жидкость. Чтобы заблокировать поток, шар можно повернуть перпендикулярно потоку.
дорожка.

Шаровой кран может иметь 2, 3 или даже 4 порта. Большинство шаровых кранов являются 2-ходовыми и управляются вручную с помощью рычага. В открытом положении рычаг находится на одной линии с трубой.В закрытом положении рычаг расположен перпендикулярно трубе. В шаровых кранах с ручным управлением может возникнуть риск гидравлического удара из-за быстротекущей среды и быстрого закрытия клапана. Трехходовые клапаны имеют L-образное или Т-образное отверстие, которое можно увидеть на Рисунке 3. Такая схема помогает в достижении различных функций контура, таких как распределение или смешивание потоков.

Функция контура 3-ходового клапана (T-образное и L-образное)

Шаровой кран очень универсален и может использоваться в широком диапазоне промышленных применений.Они могут выдерживать высокие температуры и давления, предлагая длительный срок службы при сравнительно более низкой стоимости, чем другие клапаны. Однако шаровые краны обычно не используются в качестве регулирующих клапанов из-за их менее точного регулирования расхода. Их можно использовать в приложениях, не требующих точной точности управления потоком.

Пример шарового клапана Tameson

Способы срабатывания

Шаровые краны могут иметь ручной, электрический или пневматический привод. Электрический шаровой кран использует электродвигатель, который используется для вращения шара для открытия и закрытия клапана. Его редукторный механизм снижает скорость открытия и закрытия, тем самым снижая риск гидравлического удара.

Пневматический шаровой кран использует пневматический привод, который создает крутящий момент для поворота клапана с помощью давления сжатого воздуха. Пневматические приводы обычно используются с более крупными клапанами для лучшей работы и экономической эффективности.

Пример шарового клапана с пневматическим приводом

Конструктивные соображения

Шаровые краны

доступны в широком диапазоне конструкций, материалов, требований к температуре и давлению.Таким образом, следует тщательно продумать выбор шарового клапана для вашего применения.

  • Порт: определите, требуется ли вашему приложению двухсторонний или более портов.
  • Метод приведения в действие: В зависимости от требуемой эффективности и дистанционного управления, шаровой кран может приводиться в действие вручную, электрически или пневматически.
  • Размер отверстия: определите диаметр, необходимый для вашего потока. Большинство обычных шаровых кранов имеют конструкцию с уменьшенным внутренним диаметром, но конструкция с шаровой опорой поддерживает клапаны с большим диаметром (> 100 мм).
  • Материалы: Материал клапана зависит от типа среды, используемой в приложении. Латунь можно использовать с питьевой водой, газом, маслом и воздухом. Если среда коррозионная, можно использовать нержавеющую сталь. Клапан из ПВХ можно использовать с кислотами, щелочами, солями и органическими растворителями.
  • Давление: Убедитесь, что клапан выдерживает максимальное давление, необходимое для вашего приложения. Высокопроизводительный шаровой кран, разработанный специально для промышленных целей, может выдерживать диапазон давления до 1000 бар.
  • Температура: убедитесь, что используемый клапан может выдерживать максимальную температуру, требуемую для вашего приложения. Шаровой кран специальной конструкции может выдерживать температуру до 400 ° C.

Зачем нужен шаровой кран?

Шаровой кран известен своей прочностью, простотой и превосходными герметизирующими свойствами. Они обеспечивают отличное отключение даже после многих лет эксплуатации. Это делает шаровой клапан отличным выбором как запорный клапан. Они также обеспечивают лучшую устойчивость к загрязненной среде, чем другие клапаны.Шаровые краны обычно не используются в качестве регулирующих клапанов из-за менее точного управления потоком. Однако они экономичны и могут использоваться в приложениях, не требующих точной точности управления потоком.

Приложения

Шаровые краны обычно используются в питьевой
вода и газ.

  • Вода : Шаровые краны используются в системах водоснабжения для подачи и
    контроль давления. Для питьевой воды клапан должен быть WRAS, KIWA.
    или одобрено DVGW.

Двухходовой шаровой кран для питьевой воды

Газ : Эти шаровые краны также используются в газообразных средах. Они используются с природными газами, сжиженными нефтяными газами, промышленными газами и воздухом для промышленных и бытовых целей.

Где купить шаровые краны?

Tameson — ваш онлайн-специалист по контролю жидкости и имеет на складе ручные, электрические и пневматические шаровые краны, которые можно заказать через наш интернет-магазин для быстрой доставки по всему миру.Посетите наш сайт и, если у вас возникнут вопросы, свяжитесь со специалистом Tameson сегодня!

Автор статьи

Чарльз Колстад

Менеджер по маркетингу, Tameson

ВЕБ-САЙТ

Чарльз — менеджер по маркетингу Tameson, специализированного интернет-магазина продуктов для контроля жидкости. Он получил степень в области машиностроения в Университете Сент-Томас, штат Миннесота, США, с ним можно связаться по телефону [адрес электронной почты]

.

Модели потока для трехходового шарового клапана

Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов.Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости. Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги регулирующих клапанов и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Краны шаровые трехходовые канистра

  • Отсечение или перекрытие потока
  • Переключение потока между двумя разными источниками
  • Объединить поток из двух разных источников
  • Альтернативный поток между двумя разными пунктами назначения
  • Перенаправить поток, идущий из одного источника в другой пункт назначения
  • Разделение потока из одного источника между двумя исходящими пунктами назначения

Этот пост посвящен основным конструктивным различиям между потоком L-образной (L-образной формы) и Т-образной (T-образной) схемой потока в трехходовых шаровых клапанах.Я также опишу некоторые способы использования положения рукоятки в сочетании с диапазоном ее поворота для управления потоком в типичных трехходовых шаровых клапанах.

Помимо электронной книги в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорных клапанов для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Вариант для уменьшения или устранения сопротивления потоку через шаровой кран — использовать шаровой кран с полным проходом.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа может использоваться для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе правильного трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые подключены к трубопроводу или трубке для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — Узнайте о шаровых кранах с плавающей опорой и шаровой опорой на сайте HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется с помощью комбинации способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и его настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным технологическим требованиям, таким как

  • Полностью перекрыть поток
  • Смешайте поток из двух разных источников
  • Перенаправить поток из одного пункта назначения в другой
  • Разделить поток из одного источника между двумя разными направлениями
  • Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с формой потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов с потоками как L-образной, так и T-образной формы, но сначала я опишу шаровые краны L-формы потока. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме большой буквы L

Типовой шаровой клапан с L-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для потока шара).

Схемы потока

л, иногда называемые шариками под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий. Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух различных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.

Шаровые краны

L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — Переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.

Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если угол поворота рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на ручка). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отсечки.

В случае четырехпозиционного клапана эти два положения закрытия клапана разнесены друг от друга всего на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это обеспечивает три варианта потока:

  • Левый поток
  • Правый поток
  • Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана L-образной формы обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового клапана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана с L-образной схемой вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны L-образной формы вертикального типа имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия миниатюрных латунных клапанов вертикального типа BVPM включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия BLV миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием, вращающимися на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение ручки по умолчанию позволяет потоку между общим отверстием клапана внизу и левым отверстием клапана.

Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Обычный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота ручки шарового клапана обеспечиваются какими-либо упорами ручки (красные стрелки). Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Ручка ограничена этим клапаном, и ее ручка (красные стрелки) мешает движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

180-градусный (трехпозиционный) трехходовой шаровой кран L-образной формы имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между любыми портами клапана невозможен, и этот клапан теперь «выключен».

Если ручку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное начальное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

  • Схемы течения (L-образная или Т-образная схема потока)
  • Ориентация ручки (горизонтальная или вертикальная)
  • Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

  • Две позиции (90 градусов)
  • Три положения (180 градусов)
  • Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость, позволяющая перемещать ручку.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Обычный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Как и клапаны L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны Т-образной формы не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов с Т-образной схемой потока. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой потоков для трехходовых шаровых кранов ISM для удобства использования.

Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока

Трехходовые шаровые краны с Т-образной схемой вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

  • Отсечка потока
  • Поток между всеми тремя портами

Поточные клапаны с Т-образным профилем вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройником.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, гидрораспределители

  • Перенаправить поток из одного накопительного резервуара в другой
  • Изменить источник потока с одного насоса на другой
  • Изменить источник потока с одного резервуара на другой
  • Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
  • Отключить весь поток, сохраняя возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного расхода

  • Объединить поток из двух разных источников
  • Разделить поток между двумя разными направлениями
  • Альтернативный поток между двумя разными источниками
  • Разрешить смешивание потока из двух разных источников
  • Альтернативный поток между двумя разными пунктами назначения

Заключение

Обычно трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которые ручка может поворачиваться:

  • Две позиции (90 градусов)
  • Три положения (180 градусов)
  • Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, поток газа и жидкости может быть отведен, смешан, заблокирован в одном направлении или полностью перекрыт. Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что имеет значение при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

3/4 «3-ходовой латунный шаровой кран с электрическим приводом

Технические характеристики

SKU
BVB5TV-XR33-J

Размер порта
3/4 «внутренняя резьба NPT

Тип проводки
XR33 — 3 провода

Диапазон напряжения
От 9 до 24 В переменного / постоянного тока (автоматическое определение напряжения)

Материал корпуса
Латунь

Составные части
Нержавеющая сталь

Материал уплотнения
Витон®

Шаровое сиденье
ПТФЭ

Шестерни
Металл

Тип отверстия
1/2 дюйма

Поток
Двунаправленный

Диапазон температур
От -10 до 120 ° C / от 15 до 250 ° F

Диапазон давления
0 — 185 фунтов на квадратный дюйм (без минимума)

Макс крутящий момент
2 Нм

Мощность
500 мА при срабатывании

Катушка Подключение
Свинцовые провода

Время переключения положения
5 секунд

Рабочий цикл
100%

* Подходящие СМИ
Вода — Воздух — Топливо — * И т. Д.

Рейтинг корпуса
IP67 (эквивалент NEMA 4)

Масса
1 фунт 11 унций

Высота
4.30 »

Длина
3,00 дюйма от порта к порту

Ширина
3,00 »

Ожидаемая продолжительность жизни
От 80 000 до 100 000 циклов

Обзор продукта

От 9 до 24 В переменного / постоянного тока (автоматическое определение напряжения)

Если вы хотите контролировать направление потока, этот латунный шаровой кран с электрическим приводом диаметром 3/4 дюйма может соответствовать всем требованиям.Он соединен с портами 3/4 «NPT с конфигурацией» L «для переключения положений. Корпус клапана отлит из латуни, шар клапана — из нержавеющей стали 316, уплотнение — из витона, а седло шара — из PTFE. Эта комбинация делает этот трехходовой шаровой кран совместимым с широким спектром химикатов. Клапан действительно включает трехпроводной привод XR33. Этот привод использует постоянное питание и заземление, а третий зеленый провод используется для переключателя управления. сам клапан не потребляет энергию, пока он не используется.Это делает его лучше соленоидного клапана, потому что он не перегревается.

Этот специальный клапан имеет корпус NEMA 4 и может быть установлен на открытом воздухе или в других влажных средах. По сравнению с соленоидным клапаном шаровой клапан имеет гораздо более медленное время отклика. Клапан использует механический шар с отверстием для изменения положения. Для изменения положения этого шарового клапана обычно требуется около 5 секунд, что позволяет избежать гидроудара. Еще одна особенность шаровых кранов с электроприводом — способность направлять поток в любом направлении.

* Проконсультируйтесь со специалистом по химической совместимости для правильного выбора материала уплотнения и корпуса клапана.

Гарантия

Electricsolenoidvalves.com гарантирует, что наши клапаны не имеют дефектов изготовления и материалов при нормальном использовании в течение одного года с даты покупки.

Полные условия этой гарантии см. В наших условиях и положениях гарантии.

Купить шаровые краны с электроприводом для продажи в Интернете

Клапаны с электроприводом, обычно называемые «управляемыми клапанами», используются в приложениях, требующих автоматического управления клапанами.В отличие от ручных клапанов, которые включают ручное вращение рукоятки или редуктора, клапаны с электроприводом открывают или закрывают клапаны автоматически путем подачи питания на электродвигатель после получения управляющего сигнала. Комбинация клапана, установленного на электрическом приводе, называется «клапаном с электрическим приводом».

Для того чтобы арматура и привод приводились в действие с помощью двигателя, они должны скрепляться болтами. Производители клапанов обычно добиваются этого, включая опору как часть литой детали корпуса клапана, что позволяет устанавливать клапан (и цельнолитую монтажную площадку) непосредственно на привод.Клапаны с цельнолитой монтажной площадкой называются клапанами «прямого монтажа».

Производители клапанов и приводов гарантируют, что их соответствующие изделия будут скреплены болтами, используя стандартную монтажную схему. Наиболее распространенный стандарт монтажа — ISO 5211 . Этот стандарт предусматривает расположение отверстий под болты и их размеры для монтажных площадок разного размера.

Электроприводы доступны для различных напряжений и крутящих моментов. Valworx предлагает электрические приводы на напряжение от 12 В до 240 В переменного или постоянного тока с диапазоном крутящего момента от 17 Нм для компактного электрического привода до 600 Нм (5310 дюймов фунт) для нашего самого мощного электрического привода .Большинство приводов рассчитаны на заданное напряжение, например, 24 В постоянного тока или 120 В переменного тока. Приводы с несколькими напряжениями , как следует из названия, автоматически определяют входное напряжение и соответственно регулируют внутреннее напряжение.

Привод клапанов часто требует различных функций привода в зависимости от типа клапана. Например, шаровые краны и дроссельные заслонки открываются и закрываются вращением шара или диска. Приводы для этих типов клапанов необходимо повернуть только на 90 градусов, чтобы полностью открыть или закрыть.Эти приводы называются «четвертьоборотными» приводами. Для клапанов, которые работают с линейным перемещением, таких как затвор , шаровой шарнир или диафрагма, требуется другой тип привода. Непосредственное достижение линейного движения может быть дорогостоящим или неточным, поэтому линейное движение обычно достигается с помощью электродвигателя, вращающего винтовой домкрат. В зависимости от шага винтового домкрата и линейного хода может потребоваться несколько полных оборотов для открытия или закрытия клапана. Приводы для этих типов клапанов называются многооборотными приводами.

В рамках этого обсуждения мы обсудим неполноповоротные приводы более подробно.

Вкл. / Выкл.

Клапаны с двухпозиционным приводом переключаются с полностью открытого на полностью закрытое без остановки где-либо между ними. Как только клапан полностью откроется или закроется, двигатель отключается внутренними кулачками срабатывания концевых выключателей. Например, когда получен сигнал «закрыть», на двигатель подается питание и он начинает вращаться.Когда двигатель закрывает клапан, встроенный кулачок вращается на внутреннем валу. Концевые выключатели перемещаются по этому кулачку до тех пор, пока выступ кулачка не заставит концевой выключатель разорвать цепь и выключить двигатель. Обратное верно для открытия клапана привода.

Позиционирование

В некоторых случаях требуется, чтобы приводной клапан частично открывался или реагировал на изменяющиеся условия потока. Для клапанов с электрическим приводом это достигается с помощью цифрового датчика положения.Внешний управляющий сигнал (например, 4–20 мА или 0–10 В) генерируется в зависимости от требований расхода. Микропроцессор в приводе непрерывно сравнивает аналоговые входные сигналы с физическим положением через систему обратной связи по выходу, перемещая привод по мере необходимости, чтобы сбалансировать сигналы и найти желаемое положение.
В большинстве случаев нижний предел диапазона сигнала (4 мА или 0 В) используется для закрытия клапана. Это называется «нормально закрытой» работой. В некоторых приложениях может потребоваться, чтобы клапан был нормально открыт, и в этом случае либо пределы сигнала, либо монтаж клапана будут обратными.

Заключение

Клапаны с электроприводом используются почти во всех приложениях, которые включают удаленную остановку или запуск потока жидкости. Вышеупомянутое обсуждение является лишь кратким описанием многих типов клапанов с электрическим приводом; вариаций так же много, как и приложений.

Для получения дополнительной информации посетите нашу страницу технической поддержки или позвоните нам по телефону 1-800-511-0100.

Самоходный балансировочный клапан ГВС | CSUA CircuitSolver

Термостатические балансировочные клапаны CircuitSolver® автоматически уравновешивают системы рециркуляции ГВС за долю времени, необходимого для традиционных ручных методов балансировки.

Узел соединения CircuitSolver® включает соединение с дополнительным обратным клапаном, встроенным в корпус CircuitSolver®, и стопорные шаровые краны с обеих сторон, чтобы уменьшить количество компонентов системы, которые необходимо установить, и минимизировать возможные точки утечки. Клапан имеет встроенное уплотнительное кольцо и собирается на заводе для обеспечения герметичности уплотнения.

Как это работает:

Используя нашу уникальную технологию приводов Thermoloid®, клапан CircuitSolver® Union Assembly контролирует температуру воды в линии и автоматически регулирует открытие или закрытие в ответ на изменение температуры, чтобы поддерживать заданную температуру в конце каждого ответвления.Это позволяет большему количеству воды поступать к другим ветвям, которые все еще нуждаются в горячей воде, чтобы поддерживать термически сбалансированную систему, которая динамически реагирует на различные уровни использования в течение дня.

Клапан CSUA никогда не закроется полностью, всегда допуская небольшой байпас потока в обратку, чтобы избежать мертвого напора рециркуляционного насоса. Ограниченный поток в вашу обратную линию снизит износ системы, потребление электроэнергии и воды и улучшит работу системы в целом.

Компоненты клапана:

Клапан CircuitSolver Union Assembly состоит из 100% компонентов из нержавеющей стали, высококачественного уплотнительного кольца, двух запорных шаровых клапанов и дополнительного обратного клапана.

ТОВАР ОПИСАНИЕ МАТЕРИАЛ
1 Корпус клапана с соединительной резьбой 303 нержавеющая сталь
2 Накидная гайка 303 нержавеющая сталь
3 Внутренняя резьбовая вставка 303 нержавеющая сталь
4 Заглушка 303 нержавеющая сталь
5 Пружина привода 302 нержавеющая сталь
6 Термопривод 303 нержавеющая сталь
7 Кольцо круглое Буна-Н
8 Обратный клапан (опция) Норил со стеклом
9 Шаровой кран, ½ ”MxF

Типичные области применения:

Узел соединения CircuitSolver® можно использовать в любом здании с системой рециркуляции горячей воды для бытового потребления, чтобы обеспечить подачу горячей воды в каждый прибор. Используется в коммерческих зданиях всех размеров и в системах ГВС различной сложности, часто в больницах, школах, гостиницах, многоэтажных и многоквартирных домах.

Чтобы увидеть установки CircuitSolver® в вашем регионе, посетите нашу страницу установок.

Преимущества:

  • Автоматически и непрерывно регулирует баланс систем горячего водоснабжения
  • Устраняет трудозатраты на балансировку и обратные вызовы
  • Прямая замена ручных балансировочных клапанов
  • Надежные и долговечные термоэлектрические приводы
  • Длительный срок службы и 3 года гарантии

Технические характеристики:

  • Размеры: 1/2, 3/4 и 1 дюйм
  • Фиксированные температуры: 100 ° F (37.7 ° C), 105 ° F (40,5 ° C), 110 ° F (43,3 ° C), 115 ° F (46,1 ° C), 120 ° F (48,8 ° C), 125 ° F (51,6 ° C), 130 ° F (54,4 ° C), 135 ° F (57,2 ° C), 140 ° F (60,0 ° C)
  • Максимальное рабочее давление: 200 фунтов на кв. Дюйм / 14 бар
  • Максимальная рабочая температура: 250 ° F / 121 ° C

Когда мы используем CircuitSolver®, все наши клиенты очень довольны; этот продукт решает все проблемы с циркуляцией горячей воды.

— Джон Митчелл — прибрежная механика

Типовой лист

Тип 8805 | Шаровой кран / Дисковый затвор с пневмоповоротным приводом

% PDF-1.7
%
680 0 объект
>>> / Metadata 677 0 R / Names 682 0 R / OpenAction 834 0 R / Outlines 596 0 R / PageLayout / SinglePage / PageMode / UseThumbs / Pages 673 0 R / Type / Catalog / ViewerPreferences >>>
эндобдж
677 0 объект
> поток
application / pdf

  • Типовой лист типа 8805 | Шаровой кран / дисковый затвор с пневматическим поворотным приводом
  • Тип 8805 состоит из четвертьоборотного клапана (шаровой или дроссельной заслонки) и пневматического поворотного привода. Поворотный привод доступен как привод одностороннего или двустороннего действия. Тип 8805 может быть дополнен позиционером (8791, 8792, 8793, 8691, 8692, 8693, 8694), пилотным клапаном (6519) или несколькими видами обратной связи по положению (1061).
  • Авторское право Christian Bürkert GmbH & Co. KG
  • Christian Bürkert GmbH & Co. KG
  • Bürkert
  • Burkert
  • лист данных
  • Datenblatt
  • Тип
  • Тип
  • 2021-01-05T11: 33: 50 + 01: 002021-01-05T11: 43: 29 + 01: 002021-01-05T11: 43: 29 + 01: 00Adobe InDesign CS6 (Windows) uuid: a4fa4953-0346-423a- bf45-3a5245add9dfxmp.сделал: 545B91F607206811822AAADDE49D7C59xmp.id: E3E15C6F404FEB1193B3A2133042346Fproof: pdfxmp.iid: 69E8FB283A4FEB1193B3A2133042346Fxmp.did: D8B720C9304FEB1193B3A2133042346Fxmp.did: 545B91F607206811822AAADDE49D7C59default

  • convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Windows) / 2021-01-05T11: 33: 50 + 01: 00
  • http://www.burkert.com/en/Data-Privacy/Data-Privacy Системы TrueSEAL — инструменты PDF 3.4.0.585 Ложь

    конечный поток
    эндобдж
    682 0 объект
    >
    эндобдж
    834 0 объект
    >
    эндобдж
    596 0 объект
    >
    эндобдж
    673 0 объект
    >
    эндобдж
    674 0 объект
    >
    эндобдж
    675 0 объект
    >
    эндобдж
    676 0 объект
    >
    эндобдж
    139 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / Tabs / W / Thumb 665 0 R / TrimBox [0. 0 0,0 595,276 841,89] / Тип / Страница >>
    эндобдж
    165 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Tabs / W / Thumb 666 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >>
    эндобдж
    314 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / Tabs / W / Thumb 667 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >>
    эндобдж
    389 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / Tabs / W / Thumb 668 0 R / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >>
    эндобдж
    464 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Tabs / W / Thumb 669 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >>
    эндобдж
    499 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / Tabs / W / Thumb 670 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page> >
    эндобдж
    534 0 объект
    > / XObject >>> / Rotate 0 / Tabs / W / Thumb 671 0 R / TrimBox [0.)? 1) IZ4dup`
    E1r! /, * 0 [* 9.aFIR2 & b-C # soRZ7Dl% MLY \.? D> Mn
    6% Q2oYfNRF $$ + ONnDZ4OTs0S! SaG> GGKUlQ * Q? 45: CI & 4J’_2j $ XKrcYp0n + Xl_nU * O (
    l [$ 6Nn + Z_Nq0] s7hs] `XX1nZ8 & 94a \ ~>
    конечный поток
    эндобдж
    562 0 объект
    > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Subtype / Form >> stream
    HɎ,> _

    Моторизованный шаровой кран с автоматическим возвратом

    Что такое нормально закрытый или нормально открытый шаровой кран с электроприводом?

    Большинство шаровых кранов с электроприводом или моторизованным приводом, представленных сегодня на рынке, имеют большую мощность, требующую большого усилия для открытия, мощность для закрытия без усилия, отсутствие движения клапана.В некоторых приложениях полезно иметь закрытый шаровой клапан с автоматическим возвратом и электрическим приводом в безопасное положение, чтобы при отключении электроэнергии или сбое подачи питания привод автоматически возвращался в исходное положение, т. е. уровень безопасности, энергосбережение и упрощенная настройка, установка и управление арматурой.
    Обычно это достигается либо с помощью дополнительной дорогостоящей, тяжелой, большой перезаряжаемой промышленной аккумуляторной батареи, либо с помощью мощного механизма внутреннего пружинного возврата, требующего более тяжелого и более мощного электродвигателя, но оба они имеют недостатки с точки зрения стоимости, размер, проводка и / или надежность.

    Нормально закрытый шаровой кран с электроприводом также известен как шаровой клапан с закрытым приводом, закрытый шаровой клапан с пружинным возвратом, закрытый клапан в отказоустойчивом положении

    Нормально открытый шаровой кран с электроприводом также известен как замыкающий шаровой кран, клапан с пружинным возвратом, открытый с электрическим приводом, клапан с отказоустойчивым положением в открытом положении.

    Клапан шаровой нормально закрытый серии

    AR.

    Миниатюрная серия 5-ваттных шаровых кранов ABVM с электрическим приводом Стандартная серия с новым электрическим приводом с автоматическим возвратом предлагает компактный, гарантированный отказоустойчивый возврат привода клапана от встроенного резервного источника питания, простое двухпроводное управление, открытие, отказоустойчивое закрытие, запатентованное плавающее положение конструкция уплотнения клапана, низкое энергопотребление может контролироваться любым сигналом 9-24AC / DC или источником питания от 110 до 240 вольт переменного тока 50/60 Гц.ABVM (миниатюрный шаровой кран с приводом) монтируется на полнопоточный (полнопроходной) шаровой кран из нержавеющей стали 304 с уплотнениями из ПТФЭ с номинальным давлением от вакуума до 10 бар и максимальной температурой среды + 100 ° C. Комбинация делает это привлекательным, недорогим и компактным решением для многих приложений с жидкостями и газами, таких как системы отопления, вентиляции и кондиционирования, очистка сточных вод, химическая обработка и дозирование, сточные воды для автодомов, водные системы для домов на колесах, горячие — холодные — сточные воды для лодок, дизельное топливо. контроль безопасности топливопровода, системы растительного масла, сбор дождевой воды, напольные системы и системы центрального отопления, системы управления зданиями, контроль воды в доме престарелых, системы изоляции тюремной воды и практически любая густая жидкость или коррозионный газ, загрязненный, частицы мусора, подходящие для нержавеющей стали 304 и ПТФЭ.

    Миниатюрный шаровой кран с автоматическим возвратом 1/2 «, 3/4» 1 «BSP типа ABVM-AR.

    Благодаря техническим достижениям и надежности в снижении энергопотребления электродвигателя и электрических компонентов теперь можно предложить двухпроводной миниатюрный шаровой кран с электрическим приводом и встроенным конденсаторным накопителем энергии, который обеспечит отказоустойчивую работу в течение более 70000 циклов при потреблении менее 5 Вт при движении, менее 1 Вт после достижения полного положения во включенном состоянии.

    Миниатюрный шаровой кран с компактным приводом, одобренный ABVM WRAS, слева, обеспечивает быстрое время срабатывания от 3 до 5 секунд с крутящим моментом 2 Нм, опционально 3/8 «, 1/2», 3/4 «и 1» полнопоточный из нержавеющей стали, номинальное давление 10 бар шаровой кран с защитой от проникновения IP67, среда до + 100 ° C, доступное управляющее напряжение от 9 до 24 В переменного / постоянного тока (любое питание от 9 до 24 В переменного или постоянного тока) или от 110 до 240 В переменного тока, 50/60 Гц (т. .

    При подаче питания этот нормально закрытый компактный привод ABVM-AR (автоматический возврат) быстро переводит шаровой клапан в открытое положение (от 3 до 5 секунд) и быстро перезаряжает внутренний конденсатор (обычно требуется максимум 6-10 секунд после каждой операции). использовать).В полностью открытом положении и перезарядке привод перестает получать питание, а клапан остается в открытом положении. При отключении электропитания привод обнаруживает потерю мощности и потребляет энергию от внутреннего конденсатора (накопителя электроэнергии), который позволяет шаровому крану автоматически возвращаться в закрытое положение без необходимости в дополнительном сигнале или электроэнергии. Конденсатор быстро перезаряжается во время следующего цикла отключения питания и при необходимости потребляет дополнительный заряд до тех пор, пока питание не будет отключено.

    Начальная зарядка от 10 до 15 секунд (новая «из коробки») требуется только при первоначальной установке для полной зарядки конденсатора, после чего требуется только период перезарядки от 6 до 10 секунд.

    Номер сертификата одобрения WRAS 2010303

    Преимущества предохранительных клапанов с позиционным приводом.

    Одним из основных преимуществ этого типа приводного шарового крана является не только полный свободный поток, обычно связанный с соленоидными клапанами в, вверх, вверх, вниз и круговой путь потока, но также преимущество в том, что на него не влияет мусор, обычно встречается обратный поток в системах дождевой воды, но также требует гораздо меньшего энергопотребления для размера и значительно сниженного тепловыделения, что делает эту конструкцию регулирующего клапана идеально подходящей для жесткой воды, клапанов зданий и зон BMS, систем сточных вод с гравитационной подачей из автоприцепов, домов на колесах, лодки, яхты, а также трубопроводы для дизельного топлива, биогаза и бензина, сжатый воздух, водопроводная вода, вода обратного осмоса и большинство других даже густых жидкостей и агрессивных газов, которые подходят для нержавеющей стали и PTFE.

    2- и 3-ходовые клапаны с электроприводом из ПВХ, латуни, нержавеющей стали 316 с отказоустойчивым открытием или закрытием со стандартным 2-проводным управлением или 3-проводным 1-точечным управлением и опцией E2 для полностью открытого открытого и полностью закрытого беспотенциального сигнала положения. Наша техническая команда по продажам будет рада помочь вам, если у вас возникнут дополнительные вопросы по общим вопросам.

    ABVM-AR Контур автоматического возврата, 2 провода

    Power Open / Failsafe Closed

    Электродвигатель с включенным питанием переводит клапан в открытое положение, при полном открытии и перезарядке конденсатора привод перестает получать питание.

    При отключении питания конденсатор по Фараду приводит двигатель в действие, чтобы закрыть клапан.

    Power Closed / Failsafe Open

    Электродвигатель с включенным питанием переводит клапан в закрытое положение, при полном закрытии и перезарядке конденсатора привод перестает получать питание.

    При отключении питания конденсатор по Фараду приводит двигатель в действие, открывая клапан.

    Опции:

    Управляющие напряжения: 9-24 В переменного / постоянного тока или 110-240 В переменного тока.

    Для управления низким напряжением 9-24 доступно ручное управление.

    Визуальный индикатор положения является стандартным.

    E2 доступны переключатели с обратной связью в полностью открытом и полностью закрытом положениях без напряжения. Схема показана ниже.

    Номер сертификата одобрения WRAS 2010303

    ABVM-AR-E2 Цепь автоматического возврата с 5-проводными позиционными переключателями E2.

    Power Open / Failsafe Closed:

    Электродвигатель с включенным питанием переводит клапан в открытое положение, при полном открытии и перезарядке конденсатора привод перестает получать питание.

    Полностью разомкнутая цепь Черный + Белый провода сделаны.

    При отключении питания конденсатор по Фараду приводит двигатель в действие, чтобы закрыть клапан.

    Полностью замкнутая цепь Жёлтый + Белый провода сделаны.

    Power Closed / Failsafe Open:

    Электродвигатель с включенным питанием переводит клапан в закрытое положение, при полном закрытии и перезарядке конденсатора привод перестает получать питание.

    Полностью замкнутая цепь Жёлтый + Белый провода сделаны.

    При отключении питания конденсатор по Фараду приводит двигатель в действие, открывая клапан.

    Полностью разомкнутая цепь Черный + Белый провода сделаны.

    Номер сертификата одобрения WRAS 2010303

    ABMV Управление 1 проводом — 3 провода

    Подключите КРАСНЫЙ и ЧЕРНЫЙ провода к источнику питания.

    Зеленый — это провод управления: клапан питания на зеленый открывается, а затем перестает получать питание.

    Отключение питания на зеленые клапаны закрывается.

    Опции:

    Управляющие напряжения: 9-24 В переменного / постоянного тока или 110-240 В переменного тока.

    Доступно ручное управление для управления напряжением 9–24 В.

    Визуальный индикатор положения является стандартным.

    E2 доступны переключатели с обратной связью в полностью открытом и полностью закрытом положениях без напряжения, см. Ниже.

    Номер сертификата одобрения WRAS 2010303

    ABVM 1-проводное управление с позиционными переключателями E2 7-проводное.

    Подключите КРАСНЫЙ и ЧЕРНЫЙ провода к источнику питания.

    Зеленый — это провод управления: клапан питания на зеленый открывается, а затем перестает получать питание.

    Черный + Серый провод, цепь полностью разомкнута.

    Отключение питания на зеленые клапаны закрывается.

    Желтый и Белый провода полностью замкнуты.

    Опции:

    Управляющие напряжения: 9-24 В переменного / постоянного тока или 110-240 В переменного тока.

    Доступно ручное управление для управления напряжением 9–24 В.

    Визуальный индикатор положения является стандартным.

    Номер сертификата одобрения WRAS 2010303

    Шаровой кран с автоматическим возвратом 11/4, 11/2 или 2 дюйма, тип BSP ABV-AR.

    Стандартный шаровой кран с электроприводом ABV с отказоустойчивым закрытием, также известный как нормально закрытый приводной шаровой клапан с возвратом конденсатора, автоматически закрывается при сбое электропитания (опция отказоустойчивого открытия, 1-проводное управление или шаровой клапан из ПВХ).Эта конкретная модель ABV имеет защиту IP67 с прочным корпусом из АБС-пластика с рабочим циклом, превышающим 100000 циклов открытия / закрытия, полностью открытым и полностью закрытым переключателями обратной связи положения без напряжения и поставляется с 11/4 дюйма, 11/2 или 2 «Полнопоточный шаровой кран из нержавеющей стали с резьбой BSP или NPT с уплотнениями из ПТФЭ WRAS, обеспечивающий диапазон давления от 0 до 10 бар и максимальную температуру среды + 100 ° C. В этом приводе ABV используется немного более мощный электродвигатель мощностью 22 Вт, обеспечивающий выходной крутящий момент 20 Нм, чтобы справиться с этими более крупными шаровыми кранами, и требуется всего 12 секунд для полного открытия или 12 секунд для полного закрытия.Доступные напряжения включают 12 В постоянного тока, 24 В постоянного тока или 110–240 переменного / постоянного тока, 50/60 Гц. Каждый привод будет работать в каждом указанном выбранном диапазоне напряжений, что особенно полезно при питании от 12 или 24 вольт, например, от источника питания для автофургона, лодки или дома на колесах, которое может варьироваться в зависимости от состояния заряда аккумулятора. Любой привод на 110–240 вольт будет работать от любого приложенного переменного напряжения от 110 до 240 вольт при 50/60 Гц. Эта конкретная модель поставляется в комплекте с визуальным индикатором положения и переключателями обратной связи положения E2.

    Работая в той же цепи самозакрывающегося или отказоустойчивого привода, привод обнаруживает потерю электроэнергии, а затем потребляет энергию от внутреннего конденсатора для автоматического питания двигателя для перемещения шарового клапана. При первой установке требуется первоначальная зарядка в течение 60 секунд, которая происходит во время первой последовательности открытия при подаче питания, и с этого момента клапан всегда будет поддерживать свой собственный резервный источник питания.

    Привод с автоматическим возвратом

    ABV-AR (нормально закрытый или нормально открытый) и 3-проводное управление Неполноповоротный привод ABV (Power Open — Power Close) может быть установлен на двухходовой шаровой кран из ПВХ, 3 шт., 10 бар + 100C (вариант уплотнения из EPDM FPM) уплотнение), для отверстий размером от 1/2 до 2 дюймов с резьбой или сварным / цементным концом.Они идеально подходят для очень агрессивных жидкостей и газов, особенно для морской воды и воды в плавательных бассейнах.

    Шаровой кран ABVP с приводом из ПВХ поставляется в комплекте с визуальным индикатором положения и рассчитан на 100% -ный режим работы, рассчитан на 50000 циклов открытия / закрытия, имеет маломощный быстродействующий двигатель 15 мощностью 22 Вт и обычно поставляется с беспотенциальной подачей открытого и закрытого положения. задние переключатели.

    ABV-AR-E2 Контур автоматического возврата с 5-проводным позиционным переключателем E2.

    Power Open / Failsafe Closed:

    Электродвигатель с включенным питанием переводит клапан в открытое положение, при полном открытии и перезарядке конденсатора привод перестает получать питание.

    Полностью разомкнутая цепь Черный + Белый провода сделаны.

    При отключении питания конденсатор по Фараду приводит двигатель в действие, чтобы закрыть клапан.

    Полностью замкнутая цепь Жёлтый + Белый провода сделаны.

    Power Closed / Failsafe Open:

    Электродвигатель с включенным питанием переводит клапан в закрытое положение, при полном закрытии и перезарядке конденсатора привод перестает получать питание.

    Полностью замкнутая цепь Жёлтый + Белый провода сделаны.

    При отключении питания конденсатор по Фараду приводит двигатель в действие, открывая клапан.

    Полностью разомкнутая цепь Черный + Белый провода сделаны.

    ABV 1-проводное управление с позиционным переключателем E2 7-проводное.

    Подключите КРАСНЫЙ и ЧЕРНЫЙ провода к источнику питания.

    Зеленый — это провод управления: клапан питания на зеленый открывается, а затем перестает получать питание.

    Черный + Серый провод, цепь полностью разомкнута.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2021 © Все права защищены.
