4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Читайте так же:

Автор: Андрей Елфимов

Автор проекта eurosantehnik.ru
Автор youtube-канала: Технотерм

температура, как настроить термостат, как отрегулировать регулятор, фото и видео

Содержание:

Благодаря напольному покрытию с водяным обогревом в помещении можно создать комфорт и уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. Но для обеспечения эффективного функционирования системы необходимо разобраться, как выполняется регулировка водяного теплого пола.

В холодное время года температура воздуха на улице постоянно меняется, поэтому и возникает потребность в корректировке степени обогрева комнат и других помещений. Для этих целей используют такие устройства, как терморегуляторы, у них еще есть другое название — регуляторы и термостаты, но функциональное назначение у всех одинаковое.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать»). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Как правило, датчики, контролирующие состояние воздуха, располагаются в корпусе термостата. В этом имеется как положительный момент (нет проблем с установкой), так и отрицательный (возникают некоторые сложности). Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации»).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Специалисты рекомендуют в отечественных условиях функционирования использовать нормально открытые сервомоторы. Объясняется такой выбор тем, что в случае поломки прибора теплоноситель не перестанет циркулировать по системе, и она не разморозится.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Чтобы упорядочить расположение проводов монтируют коммутаторы теплого водного пола. Помимо обычных функций подключения и соединения различных устройств, они выполняют и защитную роль. Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола»).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

Как настроить и отрегулировать водяной тёплый пол

Теплых полов на свете – великое множество, в основном – электрические и водяные. И, вот, как сделать, чтобы водяной подогрев пола работал, как положено, как его отрегулировать и настроить самостоятельно. В принципе, это – не очень сложно.

Национальная энциклопедия строительства ProfiDom.com.ua рассказывает, как настроить и отрегулировать водяной тёплый пол. Во-первых, требуется неукоснительное следование правилам монтажного процесса и использование соответствующих материалов.

Типовые схемы подключения водяного теплого пола

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например, при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Температурный режим

Прежде, чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью.

Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты.

Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.

Регулировка теплых полов расходомерами — По полу

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

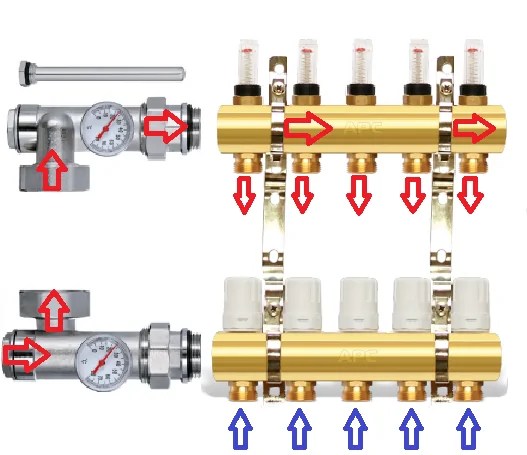

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы теплого пола

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

No related posts.

Длительность: 13:35

Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…

канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ

Простой способ регулировки температуры теплого пола

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Регулировка температуры водяного теплого пола

Коллектор для теплого пола. Три способа настройки расходомеров.

RTL клапан регулировка температуры теплого пола

Не греет теплый пол/ Проблема решается просто

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?

Принцип регулировки теплых полов.

Регулировка теплого пола

Как осуществляется регулировка температуры теплого водяного пола —

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

• оптимальной считается температура поверхности пола 28⁰С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26⁰С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32⁰С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

• температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
• коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15⁰С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

• она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
• для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

как правильно настроить управление отоплением, а также схема подключения к терморегулятору?

Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.

Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.

А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

• ручная регулировка;
• групповое регулирование;
• индивидуальная настройка;
• комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Важно

Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
5. Точно также проделывается с каждой петлёй.
6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание

При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно

Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

Заключение

Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.

Водяной теплый пол регулировка температуры в доме

Водяной теплый пол регулировка температуры несколькими способами в том числе раздельно по нескольким контурам. Здесь расскажу, как можно реализовать управление водяным теплым полом в частном доме.

Если с радиаторным отоплением всё более-менее понятно. Управлять температурой на них можно раздельно с помощью термоголовок. То регулировка температуры водяного теплого пола осуществляется гораздо сложнее с точки зрения монтажа. Просто убавив температуру на котле, мы ничего не добьемся. Почему так происходит?

Водяной теплый пол, как происходит регулировка температуры?

Водяной теплый пол является низкотемпературной системой отопления. В нём течёт теплоноситель, температура которого редко превышает 41 °C. Таким образом если мы будем уменьшать температуру на котле до 50 °C, то радиаторы (привожу как пример) на втором этаже уже будут холодными, а на первом этаже, где у нас проложена система теплого пола, будет всё также жарко. Так работает узел подмеса водяного теплого пола. О том, что это такое и как сделать водяной теплый пол здесь.

Всё дело в том, что узел управления водяного теплого пола не связан с автоматикой котла и реализован на трехходовом термостатическом клапане. Он и отвечает за подачу в систему теплоносителя определенной температуры. Если его не будет, то мы сможем ходить по полу только в тапочках с толстой подошвой и чувствовать себя как на сковородке.

Блок управления водяным теплым полом регулирует количество горячего теплоносителя, поступающего из котла, и смешивает его с уже остывшим теплоносителем, который вернулся по системе охлажденным. Таким образом происходить регулировка температуры всех водяных контуров теплого пола. Этот блок управления водяным теплым полом принято называть узлом подмеса. Как понятно из названия он подмешивает в горячую воду холодную и создает оптимальную температуру.

Если у вас уже смонтирована система такого отопления, то чтобы отрегулировать температуру вам необходимо найти тот самый блок управления водяным теплым полом (узел подмеса) и повернуть имеющийся терморегулятор (обычно по часовой стрелке, чтобы уменьшить температуру и против часовой стрелки, чтобы прибавить) (на картинке регулятор зеленого цвета дискретное значение +/- 1 °C).

Важно! Регулировка температуры системы водяного теплого пола происходит постепенно. Прибавили 1 – 2 °C, необходимо ждать не меньше чем 2 часа. Это обусловлено большой инерционностью системы. Быстрого изменения не произойдет. Имейте это ввиду.

Стандартный узел подмеса имеет дискретное значение в регулировке и составляет обычно 1 °C. Т.е. один щелчок 1 °C прибавили или уменьшили — ждём.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Водяной теплый пол регулировка температуры

Узел подмеса всегда работает в одном режиме с заданной комфортной температурой теплоносителя (например, 36 °C). В комнатах, где нам важно регулировать отдельно температуру, устанавливаем терморегуляторы. Завязываем это всё с блоком управления или напрямую с сервоприводами (в случае проводной системы). По командам с терморегуляторов происходит закрытие или открытие ветки теплого пола и тем самым происходит регуляция.

Важно размещать терморегуляторы не на солнце и не рядом с источником тепла.

Есть еще один способ убавить температуру в отдельном помещении, для этого следует немного уменьшить расход теплоносителя по контуру задушив ветку с помощью клапана на подаче. Однако этот метод не позволяет сделать это плавно и точно. Если у вас не стоят расходомеры, то делайте отметки и запоминайте на сколько градусов вы повернули клапан. Иначе придётся все балансировать заново, а это не всегда просто.

Удачи в ваших начинаниях!

Как отрегулировать температуру теплого водяного пола?

Теплые водяные полы – системы инерционные. Это означает, что от них не стоит ждать мгновенной реакции на регулировку. Напротив, необходимо терпение в ожидании полного прогрева, чтобы оценить каждый контур на предмет температурного режима.

Два способа регулирования температуры водяного пола

Результат прогрева может варьироваться в зависимости от укладки змеевика. Если применялась схема «улитка», пол прогревается равномерно. «Лабиринт» и «змейка» часто предполагают чередование отдающих тепло зон с более холодными. Но этот недостаток устраним правильной настройкой системы.

Регулирование температуры теплого пола возможно двумя способами. Первый предполагает, что подающая ветка в коллекторе охлаждается подмешиванием порций воды из обратки. Технически это осуществимо через установку особого клапана с нажимной термостатирующей головкой. По сути, расход теплоносителя не меняется, но корректируется его температура.

Второй из способов основан на сокращении подачи теплоносителя в контур. Здесь тоже ставится термостатирующая головка, но клапан другого типа – прерывающий возвратный поток двухходовый. Оба способа на практике реализуются как вручную, так и автоматическими настройками. Но оценить результат ввиду инерционности системы можно лишь пару часов спустя. Иногда даже через сутки.

Ручная регулировка температуры теплого пола

Она осуществляется через распределительный коллектор. На него заводятся все петли водяного пола. На входе они имеют одинаковую температуру. Но на выходе она уже отличается в зависимости от длины петли.

Регулировать можно гребенку водяного пола. Путем уменьшения подачи нагретой жидкости уменьшается и количество отдаваемого полом тепла. Таким образом, ручное управление реализуется двумя путями:

1. Манипуляциями с регулирующими вентилями. Что не очень удобно, особенно при быстрой перемене погоды за окнами.
2. Расходомерами. Их ставят на коллекторе на каждую петлю при входе. Но стоит забывать о допустимой разнице показаний расходомеров 0.3-0,5 л.

Настройка трехходового клапана вручную потребует дополнительного контроля обратной ветке. Для замеров температуры применяют гильзы под термометр. Вместо них могут использоваться накладные термощупы.

Но замеряют температуру, когда пройдет достаточно времени для 2-3-кратного оборота теплоносителя внутри системы. Регулировка сводится к установлению постоянной разницы между поступлением горячей воды и обраткой.

Автоматизация управления температурой

Автоматизация процесса избавляет от всех неудобств ручного контроля с постоянными замерами. Этому помогает установка:

• Термостатов с терморегуляторами. Здесь контроль осуществляется посредством температурных датчиков для поверхности пола либо воздуха. Сами же термостаты являются управляющими устройствами. И достаточно одного на все помещение. Они бывают одноканальными и многоканальными.
• Сервоприводы устанавливаются дополнительно на каждый контур, чтобы уменьшать объем поступления либо увеличивать подачу теплоносителя.

Выбор термостатов предполагает приобретение механического  устройства либо электронного. Механические более просты и одновременно надежны при невысокой стоимости. Но устанавливать температуру в желательном диапазоне придется вручную.

Электронные регуляторы могут быть разнообразных моделей. Обычно позволяют контролировать несколько параметров сразу. А более продвинутые – даже программировать отопление по часам, уменьшая его в дневное время, когда все на работе.

Или устанавливать разную подачу тепла в разные зоны помещения для максимального комфорта проживающих в доме. Правильная регулировка позволяет системе водяного теплого пола стать более экономной и работать стабильно.

как правильно, вручную и не только, настроить температуру регулируемой тёплой системы с расходомерами в коллекторе, термоголовками и иную?

При строительстве новых домов и современном ремонте квартир предпочтение все чаще отдают отоплению помещения с помощью теплого водяного пола, а для комфорта и экономии при его использовании обязательно нужно регулировать температуру.

Для упрощения данной процедуры нужно провести тщательные расчёты на этапе установки коммуникаций.

Регулируя показатели температуры, важно соблюсти равномерность перераспределения тепла на поверхности пола во всём помещении.

Регулировка температуры

Оптимальную температуру тёплого пола выбирает сам хозяин. Но есть также и общепринятые нормы по подготовке теплоносителя и подогреву напольных покрытий. Их необходимо соблюсти для правильного распределения температуры внутри комнаты.

При регулировке должны соблюдаться параметры:

• оптимальное значение не должно сильно отклоняться от 28 градусов на самом верху полового покрытия;
• при имеющихся иных источниках отопления целесообразно поддерживать тепло в пределах 22–26 градусов;
• если водяной пол установлен в качестве основного источника отопления, то температура рабочей поверхности должна составить 32 градуса.

Совет

В помещениях нежилого характера, но с периодическим пребыванием людей в них (санузел, ванная, кухня, прихожая, лоджия) поверхность не должна иметь температуру ниже 32 градусов. При отклонении от заданного параметра будет заметен значительный дискомфорт.

Настройка вручную и групповое регулирование

К коррекции температуры приступают только после наполнения всех петель системы водой. При имеющемся в них воздухе регулировка недопустима. Процесс ручной настройки состоит из этапов:

1. Систему отопления заполняют и закрывают плотно петли.
2. Для заполнения одной из петель нужно открыть оба направления.
3. Воздух должен начать проходить через воздуховод. Нужно дождаться полного выхода воздуха для максимальной прогреваемости.
4. Запускается циркуляция на конкретной петле. На насосе выставляют температуру 30–40 градусов. После достижения этого уровня тепла воду проверяют на соответствие этому нагреву.
5. Петлю закрывают.
6. Проделывают аналогичную процедуру со всеми остальными петлями.
7. Для проверки каждой все вентили открываются.
8. На поверхности трубы установить режим 25–30⁰, вода в трубе должна прогреться до 40– 55⁰.

При групповом регулировании температура устанавливается автоматикой по принципу установки климата и контраста. Вся постройка при регулировке проверяется на работоспособность, при контрасте используются термоголовки, монтируемые на трёхходовые или двухходовые клапаны. При наличии в системе капиллярной трубки и чувствительного элемента легко следить за отклонением от нормы.

Комплексный и индивидуальный режимы управления

Комплексная регулировка заключается в том, что в отопительной системе все процессы контролируют приборы первой и второй групп. Блок управления занимается всеми задачами, которые невозможно решить в единичном порядке. Такая схема достаточно легка в исполнении, но при поломках любого элемента приходится проводить наладку уже подручными средствами.

Важно

Нельзя пренебрегать автоматикой и пытаться настроить систему вручную, если это не предусмотрено инструкцией к отопительной системе. При вмешательстве может произойти сбой в работе и разбалансировка водяных контуров, приборов и агрегатов.

Блок управления, однако, неэффективен при решении отдельных задач. Обогрев части комнаты невозможно отрегулировать без настройки параметров вручную. Термостаты исполняют узкий круг задач, обходя температурные вычисления. Индивидуально выполнить настройку можно по следующим схемам:

1. расходомерный клапан имеет корпус, который при регулировке нужно выкручивать согласно расположению технического отверстия в коллекторе;
2. при этом нельзя трогать колбу из пластика, где есть отметка в виде шкалы;
3. регулировку выполняют с учётом показаний поплавка, который визуально показывает полученный во время обогрева расход жидкости.

Коррекция регулируемой системы с расходомерами в коллекторе

Расходомеры помогают дозировать количество циркулирующего теплоносителя в отдельном контуре системы. Клапан состоит из корпуса с запорно-регулирующей петлей. Она вкручивается в техническое отверстие коллектора для адекватной работы всей системы и регулировки давления.

Регулировка тёплых полов с расходниками происходит за счёт поочерёдных действий вкручивания и выкручивания ручных вентилей, а также путём настройки пропускной способности расходомеров.

1. Перед началом регулирования нужно убедиться в заполненности трубопроводов системы тёплого пола теплоносителем. Нужно исключить образование воздушных пробок.
2. Наполнение начинают сразу после заполнения первичного контура водой. Необходимо следить за закрытостью и герметичностью запорно-регулирующей арматуры на коллекторах.
3. На каждой петле открывают запорные устройства, через которые стравливается воздух. Очередная ветка должна наполняться только после заполнения предшествующей и полного обезвоздушивания.
4. После наполнения первой петли включают теплонасос вторичного контура, прогоняют теплоноситель по системе.
5. Встроенными или накладными термометрами проверяют эффективность циркуляции жидкости.
6. При заполнении первой петли её отсекают от коллектора с обеих сторон запорно-регулирующей арматурой.

Контроль правильности регулировки в данном случае проводится бесконтактными лазерными или контактными электрическими термометрами. Их монтаж может занять время, поэтому об их наличии и исправности следует позаботиться заранее. Результат настроек при регулировке с расходниками виден уже через 15–20 минут. При неправильной настройке системы время получения достоверного результата увеличивается от получаса до нескольких часов.

Водяные полы перед запуском нужно регулировать. Настройка производится под приемлемые температуры, которые выбирает пользователь системы. В зависимости от выбора способа, метода настроек будет виден конкретный результат.

Настройка и регулировка водяного тёплого пола

Экология потребления. Усадьба: Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия.

Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя.

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью.

Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты.

Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t₁ — t₂).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка.

Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп.

Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола.

Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса.

Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Установка регуляторов теплого водяного пола

Как и любая система отопления, водяной теплый пол требует установки специального оборудования, позволяющего осуществлять регулировку работы отопительного комплекса. В отличие от старых традиционных способов отопления с использованием централизованной системы коммуникации, новое оборудование значительно эффективнее, однако и требует к себе большего внимания. Нагрев теплоносителя для тёплого водяного пола, осуществляемый автономными котлами, должен все время осуществляться под контролем измерительной аппаратуры. В противном случае можно забыть о комфортной температуре внутри отапливаемого помещения, да и безопасность такого обогрева существенно снизиться.

Вопросы, связанные с управлением и регулировкой теплых полов, сегодня становятся актуальными. Причина повышенного интереса потребителей к этой теме объясняется тем, что в большинстве случаев владельцы нового жилья отдают предпочтение греющему полу, как полноценной комплексной системы отопления. Регулировка температуры нагрева теплого водяного пола позволяет сделать систему обогрева в доме гибкой и динамичной, приспособленной к реальной климатической обстановке.

Процесс управления отопительным оборудованием в жилом доме не связан с какими-то особенными манипуляциями и сложным оборудованием. Даже такая масштабная система отопления, какой являются  теплые водяные полы, управляется с помощью регуляторов, приборов реагирующих на малейшие изменения температуры, в трубопроводе и в помещении. Для греющих полов регулировка заключается в правильной настройке приборов и устройств, участвующих в работе отопительной системы. Рассмотрим детально, какие регуляторы имеют место в данном случае, каков принцип работы каждого устройства и как осуществляется установка.

Значение и место регуляторов для водяных полов

Сразу расставим все точки над «i», что бы обозначить важность информации, описываемой в этой статье. Напольный обогрев – низкотемпературная система отопления, которая только тогда будет работоспособной и эффективной, когда на ее оснащении стоят терморегуляторы. Даже самый простой вариант обогрева с помощью водяных контуров, уложенных в пол, предполагает установку на обеих частях коллектора регулировочных вентилей. Вручную, проворачивая головки вентилей можно добиться увеличения, уменьшения объема подаваемого в водяные петли теплых полов горячего теплоносителя. Единственный минус подобного способа регулировки – настройка по наитию.

Отдав предпочтение ручному управлению, вам придется ориентироваться на собственные ощущения. Тем более что желаемый результат наступит не сразу. Теплые полы при ручном управлении – система инерционная. Ручная регулировка температуры теплоносителя для водяного теплого пола потребует от вас постоянного присутствия, реагируя на климатические изменения за окном. Существенную помощь в процессе регулировки оказывают расходомеры, небольшие и компактные приборчики, контролирующие объем жидкости, подаваемой в водяной контур.

На заметку: Имея в своем распоряжении и ротаметры (расходомеры) и регулирующие вентили можно добиться комфортной температуры в одной помещении, на определенный момент по типу «constant».

К примеру: вас интересует обогрев ванной комнаты. Это помещение, в котором всегда высокая влажность и теплый кафельный пол будет уместным атрибутом. Достаточно один, два раза осуществить настройку приборов и в помещении ванной будет комфортная температура, которая никак не зависит от погодных условий.

Для справки: По словам пользователей, механический способ регулировки может стать причиной возникновения в трубах отопительных контуров воздушных пробок. Завоздушивание возникает в результате резкого изменения рабочего давления и температуры теплоносителя, происходящие при ручном управлении.

Иное дело, автоматизация теплых полов. В этом случае вам придется потратиться на приобретение электро-механических и электронных устройств. Такие приборы могут решать сразу несколько задач, в зависимости от способа управления отопительным оборудованием. Термостаты и сервоприводы позволяют автономно регулировать, не только температуру нагрева воздуха внутри помещения, но и степень нагрева поверхности пола. Температура теплого пола является решающим фактором эффективности напольного обогрева, как осуществляется регулировка, таким образом, и работает система.

Термостаты являются фиксирующими устройствами, тогда как сервоприводы выполняют определенные действия. Термостаты могут быть установлены отдельно в каждом помещении, на основных узлах и агрегатах обслуживающего оборудования. Сервоприводы – устройства индивидуальные, рассчитанные на обслуживание одного водяного отопительного контура. Совместимые с термостатами, сервоприводы по команде осуществляют регулировку подачи теплоносителя в трубопровод.

Терморегуляторы – виды устройств

Водяной пол является достаточно чувствительной системой. Степень нагрева теплоносителя, скорость подачи воды в отопительный контур и интенсивность циркуляции теплоносителя являются параметрами, определяющими эффективность обогрева.

С технической точки зрения терморегуляторы являются приборами, обеспечивающие выполнение определенных механических действий в результате реакции на изменения заданных температурных параметров. Терморегуляторы решают следующие задачи:

• автоматизированное включение и выключение отопительной системы;
• контроль и обеспечение поддержания заданной температуры внутри помещения;
• программируемые приборы обеспечивают включение отопления в определенное время;
• контроль за степень нагрева теплоносителя обеспечивает экономию энергоносителя.

На заметку: на практике не раз было подмечено, что установка и настройка терморегулятора в комнате для теплых полов позволяет сэкономить до 20-30% голубого топлива, расходуемого на работу автономного котла.

На практике применяются следующие модели регуляторов:

Механические устройства. Эта категория приборов относится к бюджетным вариантам. Отличительной особенностью механических регуляторов является их надежность и простое обслуживание. Регулировка осуществляется простым поворотом диска, который устанавливается на определенном значении шкалы. В ряде случаев лицевая часть прибора имеет механический рычаг, который действует по принципу, открыт/закрыт. Кроме контроля за температурой теплоносителя в подающей трубе такие приборы не рассчитаны на выполнение других функций.

Электронные приборы обладают теми же функциями, только отличатся способом реализации. Девайс оснащен экраном и имеет кнопки, с помощью которых осуществляется регулировка. На экран прибора выводятся параметры в режиме реального времени и программируемые данные. Кнопочное управление позволяет выставлять заданные параметры и осуществлять поэтапное изменение температуры.

На заметку: электронные приборы регулировки теплых полов стоят в три, пять раз дороже механических устройств.

Среди электронных устройств регулировки особое место занимают программируемые приборы. Наличие программного обеспечения создает условия для поддержания температуры нагрева пола, температурного режима внутри помещения в режиме реального времени и не только. Заданные температурные параметры и время позволяют изменять температуру теплых полов с течением времени, настроить работу всех узлов и агрегатов теплого пола в зависимости от климатических условий.

Такие функции очень удобны, освобождая для обитателей дома массу времени. При помощи программируемых устройств можно обеспечить работу системы отопления в ваше отсутствие, поддерживая в доме стабильную и комфортную температуру. Экономия энергоресурсов при использовании программируемых электронных регуляторов составляет 25-30%. В современных условиях, когда набирает популярности комфортное жилье, программируемые регуляторы становятся востребованными. Такими системами можно управлять через мобильные устройства, дистанционно. Решая в комплексе сразу несколько задач, регулировку температуры нагрева поверхности пола и контроль над температурой воздуха внутри помещения, электронные программируемые приборы выгодны во всех вариантах. Даже с учетом того, что стоимость у этих приборов достаточно высока.

Оценивая виды, используемых в регулировке теплых полов, приборов, можно подвести некоторые итоги. В каждом отдельном случае следует отталкиваться от того, какие задачи должен решать регулятор.

Принцип работы регуляторов

Наибольшее распространение получили электромеханические приборы. В этих устройствах удачно сочетаются электроника и механическая часть. По стоимости такие приборы значительно дешевле электронных аналогов. Конструкция и принцип работы электромеханических терморегуляторов достаточно проста и понятна.

Электроника в этом плане представляет собой довольно дорогое оборудование. Однако по своей эффективности такие устройства на порядок эффективнее и удобнее в эксплуатации.

Для того, что бы сделать правильный выбор – отдать предпочтение ручному управлению или сориентироваться на автоматику, следует разобраться с принципом работы регуляторов.

Основная задача, которая возлагается на регуляторы в системе теплых водяных полов, управление технологическими процессами. Принцип действия приборов определяется степенью использования и эксплуатации теплых полов в жилых помещениях. Конструкция прибора может быть с частичной автоматизацией или полностью автоматизированной.

По принципу действия регуляторы соответственно делятся на ручные устройства и на автоматизированные. К первым относятся обычные отсекающие вентили. Именно с их помощью можно прекратить или возобновить подачу теплоносителя в трубопровод теплого пола. Сфера применения таких устройств – небольшие по площади отапливаемые помещения. Термостатические регуляторы, устройства куда более сложной конструкции. По принципу действия такие изделия схожи с механизмами ручного действия, однако в конструкции предусмотрен специальный электронный датчик. Любое изменение температуры от заданных параметров приводит в действие циркуляционный насос, обеспечивающий подачу горячей воды. Прибор действует в соответствии с заданной программой, полностью взяв на себя основные этапы управления теплым полом.

Современные электронные терморегуляторы обладают развернутым функционалом, который обеспечивает возможность контролировать один водяной контур или обеспечить контроль над работой сразу нескольких отопительных труб теплого пола. Благодаря заложенному программному обеспечению такие приборы в состоянии реагировать на изменения климатических условий, создавая для обитателей жилого объекта комфортные температурные режимы.

Заключение

Для того, что бы теплый пол работал эффективно, и вы довольствовались качественным обогревом, необходимо не только иметь регуляторы, встроенные в комплекс контрольно-измерительного оборудования, но и важна их настройка. С механическими устройствами ситуация понятна. Имея представление о принципе работы механизмов, обладая соответствующими навыками можно настроить такие приборы самостоятельно.

С электронными и программируемыми приборами немного сложнее. Здесь лучше обратиться к услугам специалистов, которые будут способны правильно настроить автоматику теплого пола во всем доме.

Строительные нормы и правила для солнечных водонагревательных систем

Перейти к основному содержанию

• Национальные лаборатории
• Energy.gov Офисы

Поиск

Энергосбережения

• О нас О нас
  • О нас Главная
  • Миссия
  • Блог
  • Свяжитесь с нами

Энергосберегающий Дом

• О нас О нас
  • О нас Главная
  • Миссия
  • Блог
  • Свяжитесь с нами

• Услуги Услуги
  • Услуги Дом
  • Сделай сам Проекты Сделай сам
    • Сделай сам Дом
    • Установить Storm Windows
    • Герметизировать утечки воздуха герметиком
    • Уплотнитель для окон с двойным подвесом
    • Коробка с крышкой для лестницы на чердак
    • Изолировать трубы горячего водоснабжения
    • Нижняя температура нагрева воды
    • Изолировать бак водонагревателя
    • Изоляция и герметизация полов над гаражом
  • Руководство по энергосбережению
  • Стимулы и финансирование Стимулы и финансирование
    • Стимулы и финансирование Начало
    • Сбережения и скидки
    • Финансирование
  • Продукты и услуги
• Heat & CoolHeat & Cool
  • Heat & Cool Home
  • Домашние системы охлаждения Домашние системы охлаждения
    • Домашние системы охлаждения Домашние
    • Кондиционер
    • Испарительные охладители
    • Вентиляторы
    • Радиантное охлаждение
    • Вентиляция для охлаждения
    • Вентиляторы для всего дома

.

Часто задаваемые вопросы: Смягчители воды

Часто задаваемые вопросы: смягчители воды | Вт
Перейти к основному содержанию

• Служба поддержки
• Инвесторам
• Карьера
• Соединенные Штаты

• Товары
  Товары
  • Сантехника и решения для управления потоками
    Сантехника и решения для управления потоками
    • Фитинги AquaLock Push-to-Connect
      Фитинги AquaLock Push-to-Connect
    • Автоматические регулирующие клапаны
      Автоматические регулирующие клапаны
    • Предохранители обратного потока
      Предохранители обратного потока
    • Системы газового подключения
      Системы газового подключения
    • Технологические трубопроводные системы высокой чистоты
      Технологические трубопроводные системы высокой чистоты
    • Гидравлическое и паровое отопление
      Гидравлическое и паровое отопление
    • Смесительные клапаны
      Смесительные клапаны
    • Сантехника PEX и системы лучистого отопления
      Сантехнические и отопительные системы PEX
    • Клапаны понижения давления
      Клапаны понижения давления
    • Предохранительные клапаны
      Предохранительные клапаны
    • Запорные клапаны
      Запорные клапаны
    • Вся сантехника и контроль потока
      Вся сантехника и контроль потока
  • Решения по качеству воды
    Решения по качеству воды
    • Решения для кондиционирования
      Решения для кондиционирования
    • Решения для дезинфекции
      Решения для дезинфекции
    • Решения для фильтрации
      Решения для фильтрации
    • Инструментальные решения
      Инструментальные решения
    • Решения OneFlow для предотвращения образования накипи
      Решения OneFlow для предотвращения образования накипи
    • Сбор дождевой воды
      Сбор дождевой воды
    • Детали и аксессуары для качества воды
      Детали и аксессуары для качества воды
    • Все качество воды
      Все качество воды
  • Дренажные решения
    Дренажные решения
  • Дренаж из нержавеющей стали (BLÜCHER)
    Дренаж из нержавеющей стали (BLÜCHER)
  • Дренаж химических отходов (Орион)
    Дренаж химических отходов (Орион)
  • Спецификация Дренаж
    Спецификация Дренаж
    • Очистки
      Очистки
    • Водостоки из траншеи мертвого уровня
      Водостоки из траншеи мертвого уровня

    • Держатели приспособлений
      Держатели приспособлений

    • Полы и трапы
      Полы и трапы
    • Зеленые водостоки
      Зеленые водостоки
    • Перехватчики
      Перехватчики
    • Сливы с парковочной площадки
      Сливы с парковочной площадки
    • Кровельные водостоки
      Кровельные водостоки
    • Весь дренаж
      Весь дренаж
  • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
    Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

.

Регламент ЕС по дезинфекции питьевой воды

• Home
• Заводы под ключ
• Контейнерные установки
• О компании Lenntech
• Области применения
• Процессы
  • Home
  • Процессы
  • Деминерализация обратного осмоса
  • Опреснение морской воды
  • Процессы очистки поверхностных вод
  • Системы смягчения воды
  • Обеззараживание
  • Обезвреживание
  • Очистка рассола (ZLD)
  • Электромембранные процессы
  • Обработка пестицидов
  • Железо и марганец
  • Удаление тяжелых металлов
  • Очистка нитратов
  • Расчетный лист дегазатора
  • Расчет стоимости ионного обмена

    39 a Запрос a

  • Телефон: +31 152 610 900 info @ lenntech.com
• Системы
• 10 Телефон: +com

Статические смесители

Запрос на осмотр и оптимизацию производственных процессов

Свяжитесь с нами +31 152 610 900 Поиск

Переключить навигацию

.

Решения для качества воды и сбора дождевой воды

Решения для качества воды и сбора дождевой воды
Перейти к основному содержанию

• Служба поддержки
• Инвесторам
• Карьера
• Соединенные Штаты

• Товары
  Товары
  • Сантехника и решения для управления потоками
    Сантехника и решения для управления потоками
    • Фитинги AquaLock Push-to-Connect
      Фитинги AquaLock Push-to-Connect
    • Автоматические регулирующие клапаны
      Автоматические регулирующие клапаны
    • Предохранители обратного потока
      Предохранители обратного потока
    • Системы газового подключения
      Системы газового подключения
    • Технологические трубопроводные системы высокой чистоты
      Технологические трубопроводные системы высокой чистоты
    • Гидравлическое и паровое отопление
      Гидравлическое и паровое отопление
    • Смесительные клапаны
      Смесительные клапаны
    • Сантехника PEX и системы лучистого отопления
      Сантехнические и отопительные системы PEX
    • Клапаны понижения давления
      Клапаны понижения давления
    • Предохранительные клапаны
      Предохранительные клапаны
    • Запорные клапаны
      Запорные клапаны
    • Вся сантехника и контроль потока
      Вся сантехника и контроль потока
  • Решения по качеству воды
    Решения по качеству воды
    • Решения для кондиционирования
      Решения для кондиционирования
    • Решения для дезинфекции
      Решения для дезинфекции
    • Решения для фильтрации
      Решения для фильтрации
    • Инструментальные решения
      Инструментальные решения
    • Решения OneFlow для предотвращения образования накипи
      Решения OneFlow для предотвращения образования накипи
    • Сбор дождевой воды
      Сбор дождевой воды
    • Детали и аксессуары для качества воды
      Детали и аксессуары для качества воды
    • Все качество воды
      Все качество воды
  • Дренажные решения
    Дренажные решения
  • Дренаж из нержавеющей стали (BLÜCHER)
    Дренаж из нержавеющей стали (BLÜCHER)
  • Дренаж химических отходов (Орион)
    Дренаж химических отходов (Орион)
  • Спецификация Дренаж
    Спецификация Дренаж
    • Очистки
      Очистки
    • Водостоки из траншеи мертвого уровня
      Водостоки из траншеи мертвого уровня
    • Держатели приспособлений
      Держатели приспособлений
    • Полы и трапы
      Полы и трапы
    • Зеленые водостоки
      Зеленые водостоки
    • Перехватчики
      Перехватчики
    • Сливы с парковочной площадки
      Сливы с парковочной площадки
    • Кровельные водостоки
      Кровельные водостоки
    • Весь дренаж
      Весь дренаж
  • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
    Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

.

Установка регуляторов теплого водяного пола

Как и любая система отопления, водяной теплый пол требует установки специального оборудования, позволяющего осуществлять регулировку работы отопительного комплекса. В отличие от старых традиционных способов отопления с использованием централизованной системы коммуникации, новое оборудование значительно эффективнее, однако и требует к себе большего внимания. Нагрев теплоносителя для тёплого водяного пола, осуществляемый автономными котлами, должен все время осуществляться под контролем измерительной аппаратуры. В противном случае можно забыть о комфортной температуре внутри отапливаемого помещения, да и безопасность такого обогрева существенно снизиться.

Вопросы, связанные с управлением и регулировкой теплых полов, сегодня становятся актуальными. Причина повышенного интереса потребителей к этой теме объясняется тем, что в большинстве случаев владельцы нового жилья отдают предпочтение греющему полу, как полноценной комплексной системы отопления. Регулировка температуры нагрева теплого водяного пола позволяет сделать систему обогрева в доме гибкой и динамичной, приспособленной к реальной климатической обстановке.

Процесс управления отопительным оборудованием в жилом доме не связан с какими-то особенными манипуляциями и сложным оборудованием. Даже такая масштабная система отопления, какой являются  теплые водяные полы, управляется с помощью регуляторов, приборов реагирующих на малейшие изменения температуры, в трубопроводе и в помещении. Для греющих полов регулировка заключается в правильной настройке приборов и устройств, участвующих в работе отопительной системы. Рассмотрим детально, какие регуляторы имеют место в данном случае, каков принцип работы каждого устройства и как осуществляется установка.

Значение и место регуляторов для водяных полов

Сразу расставим все точки над «i», что бы обозначить важность информации, описываемой в этой статье. Напольный обогрев – низкотемпературная система отопления, которая только тогда будет работоспособной и эффективной, когда на ее оснащении стоят терморегуляторы. Даже самый простой вариант обогрева с помощью водяных контуров, уложенных в пол, предполагает установку на обеих частях коллектора регулировочных вентилей. Вручную, проворачивая головки вентилей можно добиться увеличения, уменьшения объема подаваемого в водяные петли теплых полов горячего теплоносителя. Единственный минус подобного способа регулировки – настройка по наитию.

Отдав предпочтение ручному управлению, вам придется ориентироваться на собственные ощущения. Тем более что желаемый результат наступит не сразу. Теплые полы при ручном управлении – система инерционная. Ручная регулировка температуры теплоносителя для водяного теплого пола потребует от вас постоянного присутствия, реагируя на климатические изменения за окном. Существенную помощь в процессе регулировки оказывают расходомеры, небольшие и компактные приборчики, контролирующие объем жидкости, подаваемой в водяной контур.

На заметку: Имея в своем распоряжении и ротаметры (расходомеры) и регулирующие вентили можно добиться комфортной температуры в одной помещении, на определенный момент по типу «constant».

К примеру: вас интересует обогрев ванной комнаты. Это помещение, в котором всегда высокая влажность и теплый кафельный пол будет уместным атрибутом. Достаточно один, два раза осуществить настройку приборов и в помещении ванной будет комфортная температура, которая никак не зависит от погодных условий.

Для справки: По словам пользователей, механический способ регулировки может стать причиной возникновения в трубах отопительных контуров воздушных пробок. Завоздушивание возникает в результате резкого изменения рабочего давления и температуры теплоносителя, происходящие при ручном управлении.

*
Иное дело, автоматизация теплых полов. В этом случае вам придется потратиться на приобретение электро-механических и электронных устройств. Такие приборы могут решать сразу несколько задач, в зависимости от способа управления отопительным оборудованием. Термостаты и сервоприводы позволяют автономно регулировать, не только температуру нагрева воздуха внутри помещения, но и степень нагрева поверхности пола. Температура теплого пола является решающим фактором эффективности напольного обогрева, как осуществляется регулировка, таким образом, и работает система.

Термостаты являются фиксирующими устройствами, тогда как сервоприводы выполняют определенные действия. Термостаты могут быть установлены отдельно в каждом помещении, на основных узлах и агрегатах обслуживающего оборудования. Сервоприводы – устройства индивидуальные, рассчитанные на обслуживание одного водяного отопительного контура. Совместимые с термостатами, сервоприводы по команде осуществляют регулировку подачи теплоносителя в трубопровод.

Терморегуляторы – виды устройств

Водяной пол является достаточно чувствительной системой. Степень нагрева теплоносителя, скорость подачи воды в отопительный контур и интенсивность циркуляции теплоносителя являются параметрами, определяющими эффективность обогрева.

С технической точки зрения терморегуляторы являются приборами, обеспечивающие выполнение определенных механических действий в результате реакции на изменения заданных температурных параметров. Терморегуляторы решают следующие задачи:

• автоматизированное включение и выключение отопительной системы;
• контроль и обеспечение поддержания заданной температуры внутри помещения;
• программируемые приборы обеспечивают включение отопления в определенное время;
• контроль за степень нагрева теплоносителя обеспечивает экономию энергоносителя.

На заметку: на практике не раз было подмечено, что установка и настройка терморегулятора в комнате для теплых полов позволяет сэкономить до 20-30% голубого топлива, расходуемого на работу автономного котла.

*
На практике применяются следующие модели регуляторов:

Механические устройства. Эта категория приборов относится к бюджетным вариантам. Отличительной особенностью механических регуляторов является их надежность и простое обслуживание. Регулировка осуществляется простым поворотом диска, который устанавливается на определенном значении шкалы. В ряде случаев лицевая часть прибора имеет механический рычаг, который действует по принципу, открыт/закрыт. Кроме контроля за температурой теплоносителя в подающей трубе такие приборы не рассчитаны на выполнение других функций.

Электронные приборы обладают теми же функциями, только отличатся способом реализации. Девайс оснащен экраном и имеет кнопки, с помощью которых осуществляется регулировка. На экран прибора выводятся параметры в режиме реального времени и программируемые данные. Кнопочное управление позволяет выставлять заданные параметры и осуществлять поэтапное изменение температуры.

На заметку: электронные приборы регулировки теплых полов стоят в три, пять раз дороже механических устройств.

Среди электронных устройств регулировки особое место занимают программируемые приборы. Наличие программного обеспечения создает условия для поддержания температуры нагрева пола, температурного режима внутри помещения в режиме реального времени и не только. Заданные температурные параметры и время позволяют изменять температуру теплых полов с течением времени, настроить работу всех узлов и агрегатов теплого пола в зависимости от климатических условий.

Такие функции очень удобны, освобождая для обитателей дома массу времени. При помощи программируемых устройств можно обеспечить работу системы отопления в ваше отсутствие, поддерживая в доме стабильную и комфортную температуру. Экономия энергоресурсов при использовании программируемых электронных регуляторов составляет 25-30%. В современных условиях, когда набирает популярности комфортное жилье, программируемые регуляторы становятся востребованными. Такими системами можно управлять через мобильные устройства, дистанционно. Решая в комплексе сразу несколько задач, регулировку температуры нагрева поверхности пола и контроль над температурой воздуха внутри помещения, электронные программируемые приборы выгодны во всех вариантах. Даже с учетом того, что стоимость у этих приборов достаточно высока.

Оценивая виды, используемых в регулировке теплых полов, приборов, можно подвести некоторые итоги. В каждом отдельном случае следует отталкиваться от того, какие задачи должен решать регулятор.

Принцип работы регуляторов

*

Наибольшее распространение получили электромеханические приборы. В этих устройствах удачно сочетаются электроника и механическая часть. По стоимости такие приборы значительно дешевле электронных аналогов. Конструкция и принцип работы электромеханических терморегуляторов достаточно проста и понятна.

Электроника в этом плане представляет собой довольно дорогое оборудование. Однако по своей эффективности такие устройства на порядок эффективнее и удобнее в эксплуатации.

Для того, что бы сделать правильный выбор – отдать предпочтение ручному управлению или сориентироваться на автоматику, следует разобраться с принципом работы регуляторов.

Основная задача, которая возлагается на регуляторы в системе теплых водяных полов, управление технологическими процессами. Принцип действия приборов определяется степенью использования и эксплуатации теплых полов в жилых помещениях. Конструкция прибора может быть с частичной автоматизацией или полностью автоматизированной.

По принципу действия регуляторы соответственно делятся на ручные устройства и на автоматизированные. К первым относятся обычные отсекающие вентили. Именно с их помощью можно прекратить или возобновить подачу теплоносителя в трубопровод теплого пола. Сфера применения таких устройств – небольшие по площади отапливаемые помещения. Термостатические регуляторы, устройства куда более сложной конструкции. По принципу действия такие изделия схожи с механизмами ручного действия, однако в конструкции предусмотрен специальный электронный датчик. Любое изменение температуры от заданных параметров приводит в действие циркуляционный насос, обеспечивающий подачу горячей воды. Прибор действует в соответствии с заданной программой, полностью взяв на себя основные этапы управления теплым полом.

Современные электронные терморегуляторы обладают развернутым функционалом, который обеспечивает возможность контролировать один водяной контур или обеспечить контроль над работой сразу нескольких отопительных труб теплого пола. Благодаря заложенному программному обеспечению такие приборы в состоянии реагировать на изменения климатических условий, создавая для обитателей жилого объекта комфортные температурные режимы.

Заключение

Для того, что бы теплый пол работал эффективно, и вы довольствовались качественным обогревом, необходимо не только иметь регуляторы, встроенные в комплекс контрольно-измерительного оборудования, но и важна их настройка. С механическими устройствами ситуация понятна. Имея представление о принципе работы механизмов, обладая соответствующими навыками можно настроить такие приборы самостоятельно.

С электронными и программируемыми приборами немного сложнее. Здесь лучше обратиться к услугам специалистов, которые будут способны правильно настроить автоматику теплого пола во всем доме.

Все о QuietWarmth — Центр знаний

Что такое QuietWarmth?

Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области лучистого теплого пола с запатентованной технологией теплого пола.

Сверхэффективный QuietWarmth Пленочные лучистые полы для обогрева пола безопасно и недорого согревают практически любую внутреннюю поверхность пола в вашем доме: кухню, семейную комнату, подвал и т. Д.

Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:

Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.

В чем преимущества QuietWarmth?

Полы с подогревом по любой поверхности

Пленки для лучистого обогрева

QuietWarmth входят в число самых простых в установке продуктов в отрасли , особенно для складываемых / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. Под соединяемыми / плавающими полами QuietWarmth не требуется без раствора или клея для установки .
Просто разверните маты, проложите провода и уложите пол.

В случае традиционной укладки плитки или приклеивания прикрепите маты и приклейте непосредственно к черному полу и выложите плитку обычным образом.

Экономическая эффективность с запрограммированным бесшумным термостатом

QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!

Площадь 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).

Для расчета энергопотребления вашего проекта используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных футах x 12 ÷ 1000 x Местные затраты на киловатт-час. Стоимость электроэнергии

Чтобы сделать пол QuietWarmth еще более энергоэффективным, установите термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для регулирования тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию проводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.

Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют точечно нагреть пол, просто разместив маты там, где вы хотите. Пленку с защелкиванием также можно обрезать до нужной длины. *

* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для плиточных и клееных полов.

Коврик любого типа может быть установлен на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке.Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для отслаивания и наклеивания можно сразу приклеить к ровному и чистому основанию пола.

Видео по установке

…………

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электробезопасности и созданием более эффективной системы вы захотите ее использовать.Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола.Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»

Вариант 2: Вырежьте часть раствора между плитками.

1. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика из контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол. Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
3. Снова нанесите раствор и закройте отверстие датчика в стене декоративной накладкой.

Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор И у вас приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
2. Закрепите датчик в кармане с помощью клея, а затем изолируйте.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным. Вы можете обогреть весь дом или дополнить только одну или две комнаты.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз — и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрическое лучистое отопление пола использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам. Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку.Решением является установка полноразмерных матов только на открытых участках с высокой проходимостью.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавить лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

В системах обогрева горячей воды , также называемых водяным отоплением, используется нагретая вода, циркулирующая по трубкам из PEX (сшитого полиэтилена). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединены к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

«Теплые полы» — низковольтные теплые полы из теплой зоны

Паркетный пол с подогревом

FloorHeat имеет
саморегулирующийся, полупроводниковый
полиэтиленовый нагревательный элемент
(в рулонах 9 и
12 дюймов в ширину), используется для лучистого тепла в полу
приложения, а также крыша
борьба с обледенением.Потому что полимерный нагрев
элемент настолько тонкий, что на полу не накапливается
требуется, и это не повлияет
ваш вес нагружает, что делает эту систему
особенно привлекательный
вариант отопления лиственных пород
поверхности. Прочный сияющий
система отопления обеспечивает безопасную,
равномерное распределение тепла для
ваши паркетные полы.

FloorHeat — универсальный излучатель
нагревательный раствор и может быть использован
для разнообразного интерьера и
внешнее лучистое тепло
Приложения.Нагревательный элемент может
даже быть прибитым или скрепленным скобами
кровельные работы
приложения, не повредив его.

А потому что ТЭН
систем FloorHeat
саморегулирующийся, вы можете быть
заверил, что система не
только обеспечивает безопасное тепло
для ваших полов, но
что это очень энергоэффективно
также. Излучающий нагревательный элемент может быть установлен
нагревать твердую древесину
полы, а также могут быть установлены в пол
балки для обогрева существующих
этажи.

Ламинат с подогревом пола

Полимерный теплый пол
элемент продается в рулонах и доступен разной ширины.
Система может быть использована для новых строительных работ в качестве
а также модернизация
приложения с подогревом пола. если ты
хотите обогреть существующий пол и можете
получить доступ к балкам пола снизу,
Нагревательный элемент FloorHeat можно разместить между
пол перекладывается и затем скрепляется скобами. Затем устанавливается изоляция.
направить тепло на пол.Система FloorHeat
может эффективно нагревать практически любой тип
существующего этажа. Эта система особенно
популярное решение лучистого отопления для ламинатного пола
поверхности.

FloorHeat гибкий, но очень прочный, его можно разрезать.
длины на стройплощадке, что облегчает быструю и простую установку и
энергоэффективное отопление
этажи.

Внутрипольное отопление для полов с ковровым покрытием

Элементы поверхностного отопления FloorHeat можно разместить
прямо под поверхностью пола, что делает его
особенно выгодная система обогрева для обогрева
полы с ковровым покрытием.Нагревательный элемент также можно прикрепить скобами
и прибиты для легкой установки.

Продукты и решения для электрического водяного отопления

Электрический теплый пол по Заводские прямые цены !

Проверьте наши последние улучшения ниже

Easy Warm Floors — ведущий производитель лучистого теплого пола . Мы поставляем качественные системы электрического теплого пола напрямую нашим клиентам уже более 16 лет. Посетите наш онлайн-генератор расценок или позвоните нам сегодня, чтобы узнать, как мы можем предоставить вам идеальное решение для подогрева пола для вашего дома или проекта.

Вот список улучшений нашей системы:

• Нашу систему QuickMat теперь еще проще установить с помощью улучшенного клея, а холодные провода закреплены на одном конце мата, поэтому вы можете легко подключить ее к модернизированному программируемому термостату Wifi
• Наша улучшенная стекловолоконная сетка NetMat Systems теперь прочнее и имеет лучшую адгезию, чтобы удерживать ее на полу во время укладки.Подключите его к термостату Wi-Fi, и вы сможете управлять своей системой в дороге.
• Разъединяющая мембрана систем мембранного нагрева специально разработана для использования с нашим более прочным и долговечным нагревательным проводом. Используйте его под кафельным полом и запускайте из любого места с обновлением термостата Wi-Fi.
• Более толстая конструкция из фольги FoilMat дает увеличенную тепловую массу для хранения и распространения тепла. Используйте его вместе с обновлением программируемого термостата Wi-Fi, чтобы пол был теплым и уютным, когда вы используете пространство.
• Дружелюбная и полезная служба поддержки клиентов, с которой можно связаться по телефону (866-225-9198), электронной почте, текстовым сообщениям, мгновенным сообщениям или любым другим способом, который вам больше подходит
• Сопровождение клиента на каждом этапе проекта, от момента заказа до нескольких лет после установки системы теплых полов
• Список подрядчиков, которые являются экспертами в установке наших систем лучистого теплого пола

Свяжитесь с нами сегодня, чтобы узнать о наших специальных предложениях!

Наиболее популярные области использования электрического теплого пола:

1) Коврики с подогревом в Ванных

2) Теплый пол в Кухни

3) Полы с подогревом в Дополнения

4) Обогреваемые Подъездные пути

5) Электрический теплый пол в жилых комнатах

Теплый пол, теплый пол, теплый пол, теплая плитка

Горячие продукты в системе теплых полов

Обзор лучистого тепла: подробный обзор самых популярных продуктов в области теплых полов.

Концепция лучистого тепла становится все более популярной среди домовладельцев. Вместо того, чтобы полагаться исключительно на шумные системы приточной вентиляции или радиатор, который создает очаги горячего и холодного воздуха по всей комнате, эти энергоэффективные излучающие системы нагревают полы в доме, которые затем равномерно распределяют тепло по всей остальной части комнаты. Помимо устранения ударов холодного пола босиком, другие предметы в комнате (диваны, стулья и т.) будет обогреваться через полы, что позволит снизить среднюю температуру в помещении при сохранении более высокого уровня комфорта для находящихся в нем людей. Это позволяет домовладельцам значительно экономить на счетах за отопление. Другие преимущества лучистого тепла включают отсутствие видимых нагревательных элементов и бесшумную работу систем. Кроме того, поскольку нет принудительной подачи воздуха, системы не распространяют пыль и аллергены, которые могут вызвать проблемы с дыханием.

Помимо обогрева пола в помещении, излучающие системы также используются для наружного применения, например, для установки на тротуаре или подъездной дорожке для таяния льда, чтобы создать безопасную дорожку без скольжения.Некоторые системы могут быть установлены даже на линии крыши, чтобы предотвратить образование ледяных плотин. Существует несколько методов установки лучистого тепла, включая водяные гидронные системы и полностью электрические системы, и выбранный вами метод будет сильно зависеть от дизайна дома и комнат, в которых вы хотите добавить лучистое тепло. Вот обзор некоторых популярных систем, имеющихся в настоящее время на рынке.

Hydronic Systems Made Easy

Компания Radiant Floor из Бартона, штат Вермонт, проектирует и производит системы водяного лучистого отопления специально для домашних мастеров и мелких подрядчиков.Компания разработала свои системы так, чтобы они были простыми, понятными и эффективными. Услуги по проектированию бесплатны и включают Рабочий лист расчета зоны, который включает расчеты теплопотерь для каждой зоны; типы и размеры насосов, расстояние между трубками, длина контуров и полный список компонентов, включенных в индивидуальную систему каждого клиента. Технические специалисты компании Radiant Floor работают напрямую с заказчиками над проектированием систем лучистого теплого пола для конкретных участков, адаптированных к конкретным потребностям клиентов.

Чтобы установка прошла гладко, бесплатно доступно 37-страничное руководство по проектированию и установке, написанное на нетехническом языке. Руководство предлагает простой для понимания обзор лучистого тепла, а также практические методы и приемы установки первоклассной излучающей системы. Высококвалифицированная команда технической поддержки доступна 66 часов в неделю, чтобы ответить на любые вопросы или проблемы. Чтобы узнать больше, позвоните по телефону 1-866-WARM-TOES или посетите сайт www.radiantcompany.com.

Плитка с подогревом на кнопке

В прошлом году сотрудники EHT установили двухкомпонентную плиточную систему с подогревом для пола с подогревом.Компонент лучистого тепла называется QuietWarmth от продуктов MP Global и представляет собой систему низкопрофильных электрических подкладок. Прокладываемые проволокой подкладочные маты выстилают пол и стыкуются по швам, чтобы работать как скрытое электрическое одеяло под плиткой. Коврики заменяют типичные покрытия плавающего пола, в результате чего общая общая толщина от черного пола до поверхности пола составляет всего около 3/8 дюйма. QuietWarmth (www.quietwarmth.com) не только заглушает ударный звук от твердого покрытия пола, но также делает поверхность достаточно теплой для босых ног и помогает обогревать комнату.

Хотя QuietWarmth можно использовать под широким спектром напольных покрытий, мы покрыли его плиткой Avaire Interlocking Tile от CoMc, LLC. Avaire (www.avairefloors.com) — это настоящая керамогранитная плитка, которая прочно прикреплена к нескользящей звукоизоляционной решетке. Это система плавающей плитки, поэтому не требуется тонкослойная или цементная плита, что экономит много труда. Это настолько просто, что даже новичок может выложить плиткой всю комнату за один день, потому что плитка просто соединяется вместе с небольшой помощью молотка и блока.Просто добавьте эластичный раствор, и пол готов. В результате получается красивый фарфоровый пол, который нагревается простым управлением термостатом.

Полный контроль от Uponor

Для домов с водяными системами теплого пола сетевая система управления климатом Uponor представляет собой модульный, расширяемый, интегрированный аппаратно-программный пакет, который объединяет все компоненты отопления, вентиляции и кондиционирования (HVAC) дома в единую систему для повышения энергоэффективности. оперативность, контроль и мониторинг.

Испытайте полный контроль микроклимата с помощью одного термостата, дополнительной сенсорной панели с высоким разрешением или даже компьютера. Система позволяет пользователям выбирать, какие компоненты им нужны сейчас, и предлагает гибкость для включения дополнительных компонентов позже. Он оснащен проводкой Cat5 для простой установки и настройки подключаемого модуля, что позволяет экономить время и устранять сложность, а также предназначен для регулярного двустороннего обмена данными по всей сети, что устраняет необходимость программирования каждого компонента системы по отдельности.Сетевая система также предлагает веб-доступ для управления из удаленного места. Кроме того, утопленная конструкция настенного термостата и датчика гарантирует, что эти компоненты менее заметны на стене и лучше впишутся в интерьер дома (www.uponor.com).

STEP Теплый пол для низковольтного отопления

STEP Warmfloor от Electro Plastics, Inc. — еще одна излучающая система, которую сотрудники EHT установили на собственном опыте благодаря недавней реконструкции ванной комнаты.В этой системе используется ряд энергосберегающих запатентованных электропластических элементов, которые заметно отличаются от большинства других электрических систем. По словам производителя, STEP Warmfloor также является единственной доступной низковольтной саморегулирующейся системой. Саморегулирующаяся система работает от 24 вольт и потребляет только энергию, необходимую для поддержания идеальной температуры.

STEP Warmfloor доступен в виде простых в установке комплектов, в которых есть все необходимое для установки, в том числе: нагревательные элементы, 24-вольтовый трансформатор, клеммная колодка, комплект разъемов и необходимые соединительные провода.Компания позволяет легко спроектировать и выложить пол. На их веб-сайте есть рабочий лист, который вы заполняете с подробной информацией о комнате. Также прилагается чертеж в квадрате, чтобы вы могли рисовать размеры комнаты. В ваш комплект входит схема укладки напольного покрытия, а также полные инструкции. Продукт был разработан в 1981 году и до сих пор производится в США. Для получения дополнительной информации посетите www.warmfloor.com.

Лучистое тепло для плитки, камня и мрамора

ThermoTile — это электрическое излучающее напольное покрытие, которое подходит для полов из плитки, мрамора, камня или керамогранита, но может быть установлено под любой поверхностью при заделке в тонкослойный раствор.Этот продукт изготовлен из стекловолоконной сетки с установленным на заводе нагревательным кабелем толщиной 1/8 дюйма. Это удобная для установки система, в которой 10-футовые бронированные и заземленные подводящие провода предварительно прикреплены к одному концу коврика для обогрева пола шириной 1-1 / 2 фута. Вам не нужно беспокоиться о том, где заканчивается коврик для обогрева пола, потому что вы просто разрезаете сетку и поворачиваете ее в любую сторону, чтобы она соответствовала площади вашего пола.

Согласно заявлению производителя, системы лучистого теплого пола ThermoTile производятся, в отличие от любой другой системы электрического теплого пола, как с проводом обратного тока для подавления электромагнитного поля (ЭМП), так и с внутренней пленкой для подавления 100% ЭДС.Это гарантирует, что система не создает помех для телефонов, радио, кардиостимуляторов, слуховых аппаратов или телевидения.

Второй продукт, электрические лучистые полы ThermoFloor, укладывается под плавающий ламинат и паркетные полы без использования цемента. Чтобы узнать больше, позвоните (847) 279-3800 или посетите сайт www.thermosoft.com.

Экономия энергии с помощью внешнего управления сбросом

Большинство систем жидкостного лучистого отопления управляются двухпозиционными термостатами, активирующими зональные клапаны или насосы.
