Как правильно сделать укладку керамической плитки на теплый пол?

Все большую популярность набирает теплый пол. Для его финишного покрытия используют ламинат, паркетную доску или керамическую плитку. Каждый материал обладает своими достоинствами и недостатками. Для устройства пола в ванной, туалете, кухне, прихожей часто используют керамическую плитку. Правильная укладка плитки на теплый пол – залог его надежности и долговечности.

Общий вид теплого пола, облицованного керамической плиткой

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

• Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

• Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

Для основания из керамического гранита лучше использовать маты из углеродных пластин. Биметаллические – подвержены коррозии.

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Питающий кабель должен находиться непосредственно под плиткой.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Отделка теплого пола плиткой

Правила ее укладки на теплый пол не отличаются от правил облицовки обычной поверхности. Исключение составляет выбор плиточного клея. Для теплого пола существует специальный клей, обладающий повышенной пластичностью. В его составе есть терморегулирующие добавки.

Материалы и инструменты

• Плиточный клей для теплого пола;
• Затирка для швов;
• Грунт глубокого проникновения или бетоноконтакт;
• Гребенчатый шпатель, 100-150 мм;
• Резиновый шпатель, 50-70 мм;
• Крестики для швов;
• Электрическая дрель:
• Резиновый молоток;
• Насадка на миксер;
• Строительный уровень, 700-1000 мм;
• Плиткорез или стеклорез;
• Мастика;
• Малярный валик, 250 мм;
• Защитные резиновые перчатки и очки;
• Тонкий шнур и мел.

Расчет количества материала

В первую очередь вычисляется площадь комнаты. Затем определяется количество коробок с плиткой. На каждой из них указана площадь. К полученному результату прибавляется запас в 10% на обрезку и подгонку.

Может быть интересно

Объем клея зависит от неровности основания и толщины слоя. Средние значения по расходу на один квадратный метр приводятся на упаковке. Норма грунта 200-300 гр./м².

Подготовка

Перед тем, как класть кафель, проводят подготовительные работы. Чаще всего основание теплого пола под плитку – это цементно-песчаная стяжка. Она пропитывается грунтом глубокого проникновения или бетоноконтактом. Бетонные теплые полы покрываются полиэтиленовой пленкой или пропитываются битумной мастикой.

Нанесение грунта глубокого проникновения на цементно-песчаную стяжку

Срок высыхания грунта – 2-3 часа. Для улучшения сцепления пол можно обработать 2 раза.

Разметка комнаты

Нанесение направляющих линий для укладки кафельной плитки

Класть плитку на теплый пол можно двумя основными способами: по рядам или в разбежку. В первом случае все горизонтальные и вертикальные швы у рядов совпадают. Во втором – теплый пол укладывается в шахматном порядке. Способ укладки не влияет на эксплуатационные характеристики.

Разметка помещения начинается от самой длинной стены. С помощью мела и тонкого шнурка отбивается первый ряд. От него размечается остальная часть комнаты. Этот способ подходит для классической укладки без дополнительных рисунков.

Когда надо положить керамический гранит с узором, то отбивают диагонали. Это делается с помощью веревки и мела. Точка пересечения – это центр комнаты. От него выкладывается весь рисунок.

Если планируется выложить рисунок или диагональ, то предварительно вся плитка раскладывается «на сухую». Это делается для проверки расчетов и реальной раскладки.

Технология укладки

• Приготовление плиточного клея для теплого пола. Для его замеса используют пластиковое или металлическое ведро. Клей готовится в два этапа. На первом заливается часть воды, и засыпается сухая смесь. Компоненты смешиваются с помощью электрической дрели с насадкой для раствора. На втором – в ведро добавляются остатки воды и сухой смеси. Все тщательно перемешивается. Готовая консистенция должна быть чуть гуще, чем сметана.

Замешивание плиточного клея в пластиковом ведре при помощи дрели

Пилоточный клей быстро схватывается. Поэтому за один раз замешивается небольшой объем – на 30-40 минут работы.

• Клей наносится либо на основание, либо на плитку. При нанесении на основание используется обычный и гребенчатый шпателя. Обычным –смесь разравнивается, гребенчатым – делаются борозды для лучшего сцепления с керамической плиткой. Размер поверхности, намазываемой клеем за один раз, не должна превышать 1 м². При нанесении на плитку используется мастерок и гребенчатый шпатель. Мастером клей набрасывается на тыльную сторону керамической плитки. Гребенчатым шпателем он растягивается по всей поверхности.
• Укладка. В обоих случаях каждый элемент прикладывается к основанию и плавными волнообразными движениями немного вдавливается. Затем пристукивается резиновым молотком. Действие повторяется со следующим элементом. С помощью строительного уровня проверяется горизонтальность поверхности. Если плитка просела или вздыбилась, то она снимается, недостаток исправляется. Затем она возвращается на свое место. Чтобы выдержать равное расстояние между плитками, в них вставляются крестики: по два на каждую сторону плитки. Между стеной и кафелем оставляется зазор 10-20 мм. Он играет роль деформационного шва. После застывания клея все крестики удаляются.

Срок схватывания плиточного клея для теплого пола – 24 часа. Через 72 часа пол можно нагружать мебелью.

• Подрезка и укладка плитки. По возможности неровные и резаные куски укладываются в углы или под мебель. Для обрамления участков вокруг труб используют шаблон из картона или бумаги. Он изготавливается для каждого элемента. Затем форма переносится на плитку и вырезается. Готовые кусочки укладываются на свое место. В зависимости от прочности, керамический гранит режется стеклорезом, плиткорезом или болгаркой с кругом для пилки керамики. Болгарку используют для раскройки прочных сортов напольного покрытия, которые редко укладывают в домашних условиях. Плиткорез используется для резки большого количества керамической плитки. Стеклорез необходим для фигурной подрезки небольших участков. Однако многие профессиональные укладчики напольной плитки используют стеклорез в качестве основного инструмента.

Использование стеклореза для разрезки керамического гранита

Керамический гранит режется только с гладкой лицевой стороны.

Обработка швов

Они бывают двух видов:

• Установочные – между плитками. Их ширина варьируется от 1,5 до 3 мм. Менее 1,5 мм считается бесшовной укладкой. Швы замазываются через 24 часа после завершения монтажа полового покрытия. В первую очередь вынимаются все крестики. Затем все швы с помощью резинового шпателя заделывают затиркой. Движение шпателя строго вдоль шва.

Заделка швов между плитками с помощью резинового шпателя

Через 30-40 минут после затирки швы промывают холодной водой.

• Периметральные – между плиткой и стеной. Это деформационные швы. Они заделываются силиконовым герметиком или резиновой прокладкой. Затем закрываются пластиковым плинтусом.

На этом работы по укладке керамической плитки завершаются.Это прочное и надежное покрытие, которое:

• прекрасно выдерживает сотни циклов уборки;
• не меняет цвета при попадании на него химических реагентов;
• соответствует всем гигиеническим нормам и правилам;
• равномерно распределяет тепло по всей комнате;
• радует глаз.

Видео

Полезные факты

• В советское время перед укладкой плитку замачивали в воде. В наше время многие отделочники «старой школы» продолжают выполнять это действие, хотя необходимости в этом уже нет.
• Проблема со скользкой плиткой решается покупкой специального состава. Он наносится на поверхность и надолго ее защищает. Бюджетный вариант для ванной комнаты – это обычный резиновый коврик.
• Вся современная напольная плитка изготавливается промышленным способом. В мире существует одна компания, которая производит и расписывает керамический гранит вручную. Стоимость квадратного метра такого покрытия недоступна обычному человеку. Поэтому надо помнить, что все заверения продавцов в строительном магазине в эксклюзивности коллекции, скорее всего, – пиар-ход.

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

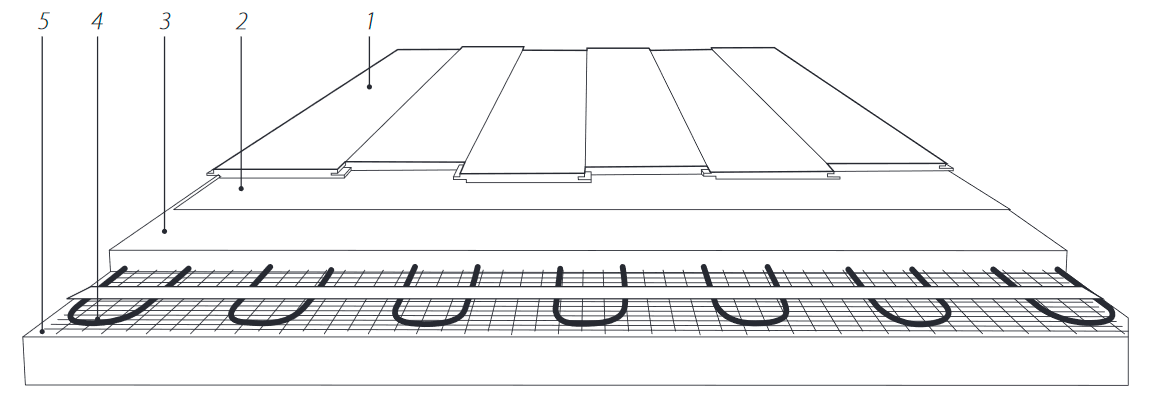

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

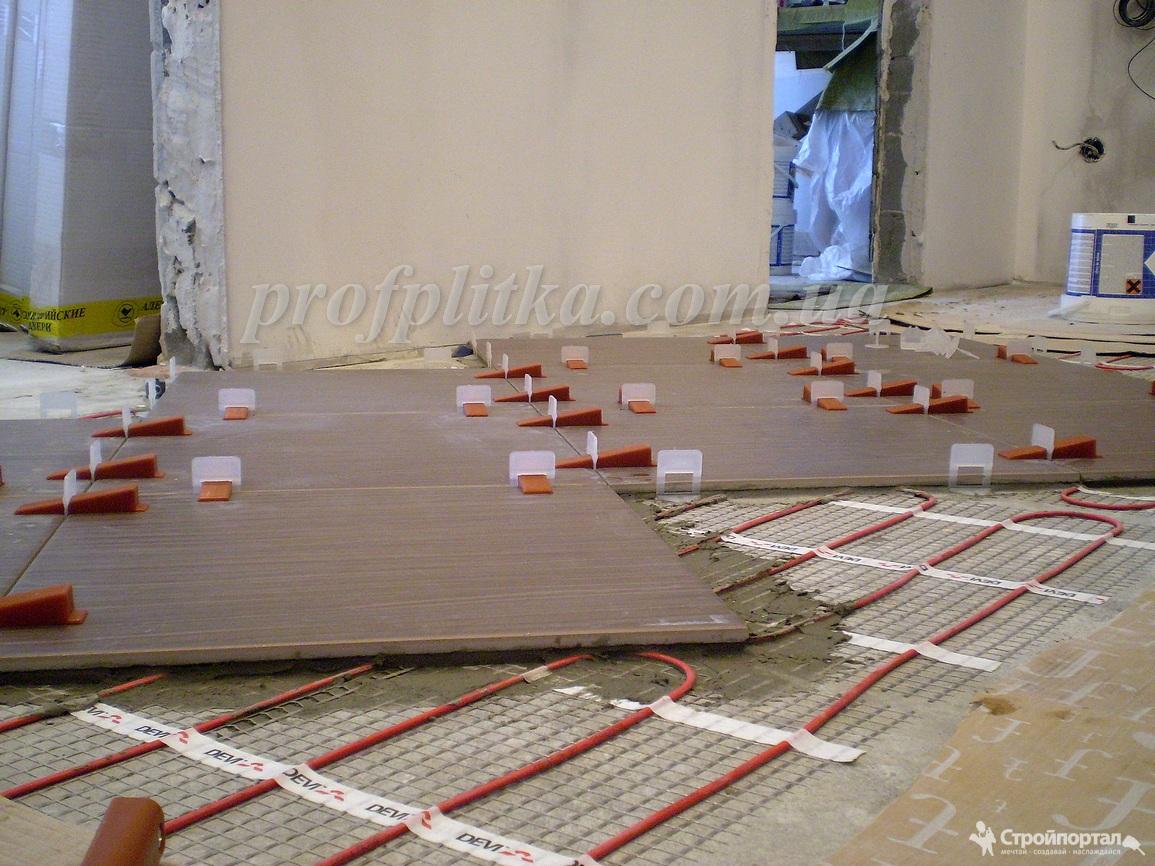

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Укладка плитки на теплый пол: инструкция и этапы подготовки

Укладка плитки на теплый пол требует определенных знаний и подготовки. Технология не отличается особой сложностью, но есть определенные моменты, несоблюдение которых сведет на нет все старания, и приведет к порче дорогостоящего материала.

Разновидности полов под плитку

Перед тем как приниматься за укладочные работы, необходимо понять специфику каждого вида теплого пола, из чего он состоит и каких типов бывает. Подобное утепление дома не является дорогостоящим и практически каждый может себе это позволить.

Для начала необходимо определиться, какой тип обогрева является наиболее подходящим:

• Электрический.
• Водяной.

Виды теплого пола

Электрический

Электрический теплый пол – эта многослойный комплекс, состоящий из утеплителя, обогревающего элемента, стяжки и завершающего покрытия. Для конечного слоя, особенно в ванной комнате или кухне, наиболее подходит плитка.

В зависимости от используемого нагревательного элемента, электрическое покрытие бывает следующих видов:

• Проводное.
• Инфракрасное.
• С использованием электрических матов.

Виды электрических теплых полов

Каждый вид имеет свои особенности и характеристики. Для определения типа пола потребитель чаще всего отталкивается от двух аспектов – первоначальных затрат на его монтаж, последующих трат на эксплуатацию.

Инфракрасное нагревание наиболее выгодное. На первоначальном этапе придется потратить чуть больше, чем для монтажа других покрытий, зато впоследствии серьезно экономится семейный бюджет при плате за электроэнергию.

Такое покрытие наименее «капризно», подходит под любую керамическую плитку или ламинат.

Водяной

Монтаж водяного пола очень затратный, но он окупается последующей эксплуатацией. Специалисты считают, что такое покрытие не очень эффективно и небезопасно.

Для его укладки используется комплекс труб определенного сечения. Принцип такой же, как и у системы центрального отопления. Только в этом случае отопительный прибор крепится не на стене, а на полу. По трубам циркулирует горячая вода. Их можно залить стяжкой либо применить систему сухого монтажа, а затем поместить завершающий слой – керамическую плитку.

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

• Теплый пол должен быть одного уровня с остальными поверхностями в доме.
• Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
• Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:

Поэтапная укладка плитки

1. Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
2. На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
3. Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
4. Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
5. Крестики можно удалить только после полного выравнивания поверхности.
6. После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

• Клей, предназначенный для укладки плитки на теплый пол.
• Затирка для швов.
• Шпатель мягкий резиновый.
• Шпатель металлический зубчатый.
• Пластмассовые крестики.
• Уровень.
• Резак для плитки.
• Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Как подготовить плитку к укладке на теплый пол

Перед тем как начать укладывать плиточный слой необходимо убедиться в исправности системы «теплый пол». Все провода и коммуникации должны быть полностью скрыты.

Устройство цементной стяжки пола

Обычно для скрытия элементов используется цементно-песочная стяжка. Она должна быть гладкой, ровной и полностью высохшей.

Любые загрязнения с поверхности удаляются, неровности затираются. Главное, чтобы стяжка была залита по уровню, тогда укладывать плитку будет намного проще.

Стяжку необходимо покрыть слоем грунтовки глубокого проникновения либо бетоноконтактом. Для высыхания составов понадобиться два часа. Затем процедуру стоит повторить, это обеспечить лучшее прилипание плитки.

Нельзя проводить грунтование или плиточные работы сразу после проверки системы. Ее нужно отключить и дождаться полного охлаждения поверхности. В обратном случае, клеевая основа пересохнет, и не будет держать верхний слой.

Разметка комнаты для укладки плитки

Прежде чем осуществлять укладку плитки нужно выполнить разметку пола.

Стоит даже нарисовать схему размещения. Особенно это важно при использовании разноцветной плитки или укладки узоров, канта.

Схема укладки плитки

Существует три основных схемы укладки:

• По диагонали.
• По горизонтали.
• В разбежку.

В первом случае большое количество материала уходит в остатки. Можно, вообще, использовать квадраты разного размера и выложить их в разбежку.

Все это нужно четко обозначить на листе бумаге, где в уменьшенном размере отобразить схему разметки.

Затем схема пропорционально переносится на пол. Начинающим специалистам стоит полностью разметить всю поверхность, с ярким выделением точек. Разметка осуществляется при помощи отбивочного шнура с краской либо мелком.

Главное, определить линию первого ряда. Она отмеряется от самой длинной стены. Затем размечается остальная поверхность помещения. Такой способ актуален для плитки без узора.

Варианты укладки плитки

Для плиточного слоя с рисунком, нужно вырисовать не горизонталь, а диагональ.

При помощи длинной рулетки или веревки, соединяем по диагонали углы комнаты. Точка пересечения линий – центр помещения. Именно от этого места начинается разметка.

После завершения разметки стоит разложить плитку и проверить, насколько правильно вычерчены основные линии.

Способ укладки плитки совершенно не влияет на функциональные особенности теплого пола. Поэтому можно следовать своим индивидуальным предпочтениям.

Этап приготовления клея

После разметки и выкладки плитки по-сухому, можно приступать к основным работам. Все начинается с приготовления плиточного клея.

Для этого понадобиться:

• Основная смесь.
• Емкость.
• Дрель или перфоратор (используются для лучшего перемешивания клея).

Правила приготовления отображаются в инструкции от производителя. Четкое следование ей, обеспечит получение добротного клейкого вещества. Не стоит замешивать сразу весь состав. Лучше это делать небольшими порциями, так как после высыхания, он уже не подлежит использованию.

Приготовление клея для плитки

В подготовленную емкость наливается необходимое количество воды. Затем добавляется смесь и тщательно перемешивается. Если сделать, наоборот, то получиться большое количество комков, которые будет трудно разбить. Готовый клей имеет консистенцию густой сметаны.

Небольшое количество смеси можно перемешивать вручную при помощи обычной палки. Это займет более длительное время. Лучше воспользоваться дрелью, перфоратором или строительным миксером.

Состав не должен быть жидким. Проверяется это так: нужно наложить небольшое количество приготовленной массы на шпатель и наклонить его. Если смесь удерживается, не стекает или не капает, получен качественный клей.

После замеса масса должна постоять 10–15 минут. Затем она снова перемешивается. После этого состав готов к использованию.

Процесс обработки швов

После укладки плитки и ее полного высыхания производится обработка швов. Для этого приобретается специальная влагоустойчивая затирка. Она может продаваться в магазине уже в готовом для использования виде.

Смесь наносится на резиновый шпатель, при помощи которого равномерно заполняются все стыки. Затирка должна быть чуть ниже основного плиточного покрытия, то есть не выступать над поверхностью.

Схема расположения и движения резинового шпателя при затирке швов

Не дожидайтесь полного высыхания затирки. Не позже чем через полчаса лишние разводы необходимо смыть при помощи теплой воды и мягкой тряпки. Если немного промедлить, загрязнение присохнет и удалить его будет очень сложно.

После окончания этой процедуры можно считать, что монтаж керамического покрытия на теплый пол завершен.

Укладка керамической плитки своими руками не потребует каких-либо глубоких знаний. Нужна определенная сноровка и свободное время.

Впоследствии можно получить идеальную керамическую поверхность, которая будет прочно держаться на теплом полу долгие годы.

Видео: Укладка плитки на тёплый пол

4 варианта укладки с инструкциями!

Если хочется уюта и комфорта в доме, то еще на этапе планирования ремонта следует прикинуть все возможные варианты улучшения атмосферы в помещении. Например, в прохладной квартире или же в доме на первых этажах для того, чтобы чувствовать себя комфортно и не мерзнуть, часто оборудуется система теплых полов. Особенно часто выполняется укладка плитки на теплый пол, так как именно кафель является тем материалом, который достаточно плохо держит тепло, и передвигаться по нему босиком не всегда комфортно. Какие бывают системы теплых полов? Как их монтировать именно под кафельное отделочное покрытие пола?

Укладка плитки на теплый пол

Содержание статьи

Несколько слов о плитке и теплых полах

Плитка была и остается одним из самых популярных покрытий, используемых для оформления полов. Этот материал отличается наличием массы достоинств, а именно:

• он на протяжении долгих лет сохраняет свой первозданный внешний вид;

Напольная плитка

• не боится воздействия влаги, а потому может укладываться на кухне или в ванной комнате без страха за потерю качества;
• срок службы плитки составляет десятилетия при правильной укладке и бережном отношении;
• плитку легко мыть, дезинфицировать, так как она инертна ко всем химическим веществам, применяемым для изготовления бытовых средств;
• плитка прочна и ее крайне сложно повредить при условии, что во время монтажа под ней не остались пустоты и на нее не оказывается тяжелая механическая нагрузка.

Способы укладки напольной плитки

Однако у плитки есть и свои недостатки, ведь нет ничего идеального. Так, этот материал отличается достаточно высокой ценой. Но главный его недостаток – это плохая способность удерживать тепло. В осенне-зимний период, когда на улице царит далеко не летняя погода, плитка довольно быстро остывает, и вставать на нее босыми ногами очень некомфортно – материал тактильно будет ощущаться как неприятно холодный.

Плюсы и минусы плитки поверх теплого пола

Именно в связи с последним недостатком под покрытие из плитки все чаще укладывается система теплого пола. Она предназначена для подогрева основания под ногами за счет теплоносителя, которым могут выступать водяная или же другие системы, работающие за счет электричества.

Существует несколько видов теплого пола, и каждый из них имеет свои особенности, достоинства и минусы. Это и электрические полы, и инфракрасные, и даже водяные. Выбирать, какой вариант обустраивать в ремонтируемом помещении, нужно на основании знаний о системах и условиях их эксплуатации. Рассмотрим подробнее, когда, как и какой подогрев лучше выбирать для монтажа под кафельное основание.

Виды электрического теплого пола

Монтаж и рекомендуемые напольные покрытия для разных типов теплого пола

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Электрические системы подогрева

Такой вариант пола работает за счет электрического тока. Система подключается к электросети помещения и может работать на протяжении всего года вне зависимости от отопительного периода. Такие полы отличаются простотой регулировки температуры.

В многоквартирных домах рекомендуется обустраивать именно электрические системы нагрева полов, так как они, хоть и потребляют электроэнергию, зато не несут угрозы затопления помещений, расположенных ниже конкретной квартиры.

Укладка плитки на теплый пол

В свою очередь, электрические системы подогрева можно разделить на несколько видов:

• кабельные;
• пленочные;
• тепловые маты;
• стержневые полы.

Что влияет на энергопотребление теплого пола

Кабельные системы

В этом случае в качестве нагревательного контура используется достаточно толстый кабель, проложенный под стяжкой и плиткой. Такой подогрев может быть как основным, так и дополнительным источником тепла.

Кабель для теплого пола

Как правило, кабельные полы в квартирах под плитку применяются крайне редко. Причины просты – чтобы сделать кабельный подогрев, придется после укладки контура обязательно залить стяжку, которая сохнет долго (28 суток), а только потом можно укладывать непосредственно саму плитку как отделочный материал. Также важно помнить, что из-за дополнительной стяжки высота полов в помещении несколько увеличится, что порой не даст возможности дверям нормально функционировать. Да и дополнительный вес, который придаст полам цементная смесь, тоже не самое лучшее условие для многоквартирного дома. Зато в частном доме такие полы вполне можно обустраивать.

На заметку! В многоквартирном доме обустроить кабельные полы тоже можно, но лучше, если в помещении еще не производилась отделка – в этом случае вероятность того, что стяжка уже залита, минимальна. А значит, ее можно сделать самостоятельно, предварительно уложив нагревательные провода.

Этапы укладки кабельного теплого пола

Кабельная система может быть выполнена из одножильного или двужильного кабеля. Пользоваться подогревом можно только после высыхания цементной стяжки, но перед ее заливкой систему нужно обязательно проверить на работоспособность. К недостаткам кабельного подогрева можно отнести и то, что в случае выхода из строя системы подогрева починить ее будет крайне сложно – придется разбирать всю стяжку.

Таблица. Мощность нагревательных матов.

Тип помещения	Средняя мощность (требуемая, Вт/м кв.)	Максимальная мощность (требуемая, Вт/м кв.)	Погонная мощность кабеля, Вт/м
Ванная, туалет, санузел	130-150	200	10-18
Комнаты на первых этажах	130-180	200	10-18
Тонкие полы (с использованием ИК полов)	100-120	150	8-10
Балконы или лоджии	130-180	200	10-18
Полы как основное отопление	150-200	200	18-20
Подогрев деревянных полов на системе лаг	60-80	80	8-10
Кухня, коридор, спальня, детская	100-150	170	10-18

Кабельный тёплый пол

Нагревательные маты

Нагревательные маты, которые также были придуманы для подогрева полов, являются вариацией электрического теплого пола. Их намного чаще используют для монтажа обогрева в квартире, так как они не требуют заливки стяжки. Нагревательные маты представляют собой сетку, на которой закреплены отрезки нагревательного кабеля. Питание происходит за счет электричества.

Монтаж такой системы производится под плиточный клей, а сверху укладывается плитка. Таким образом, работы по обустройству обогрева можно произвести очень и очень быстро – полами можно пользоваться, как только высохнет плиточный клей. А высота полов увеличится максимум на 1,5 см.

Нагревательные маты не нуждаются в заливке стяжки

Важно! Перед тем как укладывать нагревательные маты на основание, нужно подумать, где и как будут стоять предметы интерьера. Дело в том, что на тех местах, где будет лежать такой мат, ставить никакие предметы нельзя. Иначе можно спровоцировать перегрев системы и ее выход из строя.

Монтаж системы прост, главное – знать основы физики и внимательно изучить инструкции по подключению к электросети. Все остальное предельно просто и понятно.

Монтаж тепловых матов

Шаг 1. Перед тем как начать монтировать систему теплых полов, важно подготовить черновое основание к последующим работам. Так, полы должны быть очищены от мусора, максимально выровнены и обработаны гидроизоляцией. Для выравнивания небольших перепадов и дефектов основания рекомендуется использовать самовыравнивающиеся смеси. Если же стяжка пола находится в идеальном состоянии, то ее можно просто очистить от мусора и провести гидроизоляционные работы.

Желательно позаботиться о гидроизоляции

Проведение гидроизоляционных работ

Шаг 2. Когда полы будут подготовлены, нужно произвести разметку мест укладки плитки. Важно прикинуть, чтобы все целые элементы керамики находились на открытых пространствах, а те, которые придется резать, не бросались в глаза. Для удобства нанесения разметки плитку можно разложить по полу так, как она должна лежать после окончания работ.

Предварительная раскладка плитки

Шаг 3. Плитку рекомендуется заранее нарезать при необходимости подгонки отдельных элементов для закрытия свободных участков пола, например, вдоль стен, где ряд целой плитки просто не помещается.

Резка плитки

Шаг 4. На полу и стенах нужно нанести разметку, по которой будет выполняться штроба для прокладки термодатчика и проводов. Датчик температуры укладывается в штробу в гофрированной трубе. После укладки датчика и выведения проводов наружу штробу нужно заделать раствором.

Место установки датчика заделано раствором

Кстати! Лучше всего штробить стены и делать эти подготовительные работы до момента нанесения гидроизоляции на основание. А маты лучше всего проверить на работоспособность до момента окончательного монтажа.

Шаг 5. Теперь можно приготовить и плиточный клей. Замешивать его требуется согласно инструкции, приведенной на упаковке.

Приготовление плиточного клея

Шаг 6. Далее можно укладывать плитку на то место, где будет стоять ванна. Под ней монтировать нагреватели не нужно. Требуется выложить немного плиточного клея вдоль стены, где будет располагаться ванна.

Клей выкладывается вдоль стены

Шаг 7. Затем плиточный клей следует разровнять шпателем-гребенкой, равномерно размазывая по поверхности.

Разравнивание плиточного клея

Шаг 8. После этого на первую плитку с изнаночной стороны нужно нанести немного плиточного клея.

Клей наносится на плитку

Шаг 9. Далее намазанную плитку нужно аккуратно уложить на предназначенное ей место и прижать.

Плитка укладывается на место

Шаг 10. Таким образом нужно выложить первый ряд плитки. Не стоит забывать пользоваться разделителями, которые по внешнему виду напоминают крестики и устанавливаются между плитками. Они помогут выдержать одинаковое расстояние между керамическими элементами и сделать аккуратные швы.

Укладка первого ряда

Шаг 11. Теперь нужно нанести на основание плиточный клей в тех местах, где будет производиться монтаж системы подогрева.

Клей наносится на участок, где будет теплый пол

Шаг 12. Отдельные маты-нагреватели нужно соединить с термодатчиком и терморегулятором при помощи проводов. Соединение кабелей отдельных матов производится за счет термоусадочных гильз, которые достаточно нагреть строительным феном, и они зафиксируются. Если используется большее число матов, то их также нужно соединить друг с другом.

Как соединяются отдельные маты

Шаг 13. Теперь можно укладывать поверх клея сами нагревательные маты.

Укладка нагревательных матов

Внимание! Во время монтажа нагревательных матов нужно следить, чтобы термодатчик находился между двумя соседними нагревательными полосами, а не под одной из них, иначе он будет показывать неверные данные.

Шаг 14. После того как система подогрева была уложена и подключена, можно продолжать укладывать плитку по такому же принципу, как и раньше: наносить на ее изнаночную сторону клей и класть поверх нагревательного мата, прижимая. Таким образом завершается монтаж плитки. После того как клей просохнет, швы между отдельными элементами можно заделать специальной затиркой для плитки.

Продолжается укладка напольной плитки

Важно помнить, что нагревательные маты резать нельзя. Так что во время расчета их количества стоит округлять его в меньшую сторону.

Калькулятор расчета количества клея для укладки плитки

Перейти к расчётам

Видео – Монтаж теплых полов (нагревательные маты)

Стержневые полы

Есть еще один вариант электрических теплых полов – это так называемые стержневые полы. Они выполнены из нескольких не отличающихся гибкостью карбоновых элементов, соединенных параллельно друг с другом. Работают они по принципу известных тонких пленочных инфракрасных полов.

Стержневые полы не пользуются большой популярностью

Такие полы отличаются экономичностью, но сложностью монтажа (процесс не отличается от укладки кабельного пола, то есть необходимо монтировать их в цементную стяжку). Это достаточно редко используемая система, так как мастера говорят, что намного проще установить другой вариант или же использовать простой кабель, чем возиться со стержневыми полами. Однако все же работать с ними берутся.

Монтаж стержневого пола

Шаг 1. Для начала черновое основание нужно выровнять, очистить от мусора и тщательно прогрунтовать, после чего дать грунтовочному слою просохнуть.

Нанесение грунтовки

Шаг 2. Затем требуется нанести разметку на черновом основании по схеме, как будет укладываться стержневой пол. Стоит помнить, что под мебелью класть его не нужно – подогрев должен быть только под участками плитки, на которых ничего не будет стоять.

Нанесение разметки на основание

Шаг 3. При необходимости мат нужно нарезать на отдельные куски согласно размерам помещения. Резать можно только по силовому торцевому кабелю посередине между двумя стержнями.

Подрезка мата

Шаг 4. Теперь мат нужно расстелить на полу так, как он будет лежать.

Раскладывание мата на полу

Шаг 5. Под мат желательно класть теплоизолирующий материал-подложку, который можно зафиксировать на основании при помощи скотча.

Подкладывается теплоизолирующая подложка

Шаг 6. Далее при помощи канцелярского ножа нужно обрезать излишки подложки так, чтобы она находилась только под элементами нагревательной системы. В ряде случаев можно совсем избежать монтажа подложки.

Обрезка излишков подложки

Результат работы

Шаг 7. Мат нужно зафиксировать на основании пола при помощи строительного скотча, приклеив его в нескольких местах по силовому кабелю.

Фиксация мата скотчем

Шаг 8. Далее систему нужно подключить. С провода, который идет в комплекте с системой, нужно у его края снять изоляцию и надеть на свободный конец соединительную гильзу, а затем обжать ее. Эту же гильзу другим концом нужно надеть на зачищенный крайний провод мата и тоже обжать. Далее на гильзу нужно надеть термоусадочную трубку и нагреть строительным феном, она прочно зафиксируется на проводах.

Подключение системы

Шаг 9. Такие же действия нужно выполнить с другой стороны мата, подсоединив провод и к ней.

С другой стороны мата нужно сделать то же

Шаг 10. Концевые провода нужно заглушить, надев на них термоусадочную трубку и нагрев ее феном. Они в работе системы не будут играть никакой роли.

Конец провода нагревается феном

Совет! Удобнее всего составить схему подключения системы заранее и ориентироваться по ней во время работы.

Схема подключения

Шаг 11. Подключенные к матам провода нужно подвести к терморегулятору. Все соединения требуется тщательно заизолировать.

Провода подводятся к терморегулятору

Шаг 12. Требуется установить термодатчик для терморегулятора. Он фиксируется между двумя стержнями мата недалеко от терморегулятора при помощи скотча. Если датчик находится в двойной изоляции, то его можно укладывать, не используя гофру.

Установка термодатчика

Шаг 13. После того как система была собрана и подключена, ее нужно включить и проверить, работает ли она. Для этого нужно потрогать маты и убедиться, что они нагреваются.

Проверка работоспособности системы

Шаг 14. Теперь можно приготовить цементную смесь для стяжки и продолжать работу. Смесь тонким слоем нужно наносить поверх уложенного теплого пола – это поможет зафиксировать маты на месте.

Нанесение смеси поверх теплого пола

Шаг 15. Поверх матов и будет заливаться стяжка. Для начала нужно установить маяки, по которым будет производиться заливка. Они должны устанавливаться на одном уровне, чтобы итоговый пол получился идеально ровным.

Установка маяков для стяжки

Шаг 16. Далее нужно залить стяжку традиционным способом по маякам и дать ей высохнуть. Срок сушки – 28 дней. Во время высыхания пользоваться системой подогрева полов нельзя и производить какие-либо другие работы тоже запрещается. После того как стяжка просохнет, можно монтировать традиционным способом и саму керамическую плитку.

Заливается стяжка

Видео – Монтаж стержневого пола

Пленочные полы

Вот и дошла речь до известного всем инфракрасного пленочного пола. Пожалуй, именно этот вариант является лучшим для монтажа системы обогрева в многоквартирных домах. Впрочем, и в частном доме он тоже может использоваться.

Этот пол носит название инфракрасного, так как нагрев осуществляется как раз за счет инфракрасного излучения. Но подключать систему все равно нужно к электросети.

ИК пленочный теплый пол

Этот пол считается самым эффективным, экономным и к тому же не выдает электромагнитного излучения, а значит, безопасен для здоровья. Сама по себе такая система представляет собой полимерную пленку с графитовыми полосами.

Важно! Инфракрасный пол редко монтируется именно под плитку, чаще его делают под такие покрытия как ламинат или дерево. Дело в том, что материалы некоторых видов системы негативно могут отреагировать на плиточный клей. По крайней мере, биметаллические варианты инфракрасного пола покупать не нужно, а вот углеродный вполне выдержит испытание плиточным клеем.

Монтаж ИК пола

Шаг 1. Первым делом поверхность пола нужно очистить от мусора и пыли, подготовив таким образом для нанесения грунтовки.

Пол очищается от мусора

Шаг 2. Теперь нужно нанести грунтовку на всю поверхность пола. Наносить удобнее всего при помощи обычного валика на длинной ручке. Важно хорошо промазать всю поверхность. Потом поверхность нужно хорошо просушить.

Далее нужно нанести грунтовку

Шаг 3. Далее требуется нанести разметку расположения ИК пленки. Важно учесть, что пленку требуется укладывать на расстоянии не менее 5 см от стен. А там, где будет стоять мебель, стелить пленку вообще не нужно. Эти моменты нужно учесть при нанесении разметки.

Нанесение разметки

Шаг 4. Затем требуется уложить инфракрасную пленку на пол в соответствии с разметкой. Отдельные полотна могут укладываться рядом друг с другом, но внахлест их класть запрещается.

Укладка ИК пленки

Шаг 5. Соединять отдельные полотна пленки друг с другом можно как при помощи пайки, так и с помощью контактных клипс. Последние нужно вставить в специально сделанные для этого отверстия по краям пленки, где находится медная шина, и зажать.

Использование контактных клипс

Клипса зажимается

Шаг 6. Теперь соединительные провода нужно подключить к клипсам зачищенными от изоляции участками и зажать плоскогубцами. Отдельные полосы пленки должны быть подключены между собой параллельно.

Подключение проводов к клипсе

Схема подключения

Шаг 7. Торцы пленки в местах отреза (если пленку требовалось резать) нужно проклеить изоляционной лентой. Также при помощи бутиловой ленты проклеиваются все места соединений, контакты и незадействованные провода. Бутиловую ленту сверху рекомендуется проклеить изоляционной лентой.

Использование изоляционной ленты

Проклеиваются и места соединений

Еще одно фото процесса

Шаг 8. Теперь можно приступать к установке термодатчика. В полу в месте его расположения (под пленкой) требуется сделать небольшое углубление и поместить в него резервный и основной термодатчики, подключенные к терморегулятору.

Резервный и основной датчики

Шаг 9. Далее нужно закрыть термодатчики ИК пленкой. Чтобы датчики не сдвигались, их можно прикрепить изоляционной лентой непосредственно к самой пленке, подложив под них кусочек ленты липкой стороной вверх.

Шаг 10. Теперь нужно включить систему на 20-30 минут и убедиться, что она работает. Полы должны нагреться.

Система проверяется на работоспособность

Шаг 11. Далее под пленку нужно нанести специальный термостойкий акриловый клей тонким слоем, чтобы она не сдвигалась в дальнейшем. Тем более потом сверху на нее будет монтироваться плитка. После приклеивания по пленке нужно пройтись шпателем, чтобы выгнать из-под нее остатки воздуха и равномерно распределить клей. Требуется дождаться, когда клей высохнет.

Нанесение термостойкого акрилового клея

Пленка укладывается на клей

Шаг 12. После этого на поверхность ИК пленки и на оставшееся незакрытым бетонное основание нужно нанести бетоноконтакт.

Нанесение бетоноконтакта

Шаг 13. Когда бетонокнтакт высохнет, можно производить укладку напольной плитки традиционным способом.

Теперь можно приступать к укладке плитки

Рейтинг популярных производителей теплых полов

Unimat

Продукция Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасный карбоновые стержни, подогревающие поверхность, не боятся повышенной влажности.

Unimat

Плюсы

• экономичная система подогрева;
• доступная цена;
• гарантийный срок эксплуатации – 20 лет.

Минусы

• использовать в качестве основного отопления не получится.

теплый пол unimat

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

• отличное качество;
• монтаж под любое покрытие;
• оптимальное распределение тепла;

Минусы

• высокая стоимость.

rehau solelec

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

• хорошая теплоотдача;
• в комплекте все необходимое для монтажа: качественные зажимы, провода, изоляция возможность самостоятельного монтажа;
• инструкция по установке и монтажу идет в комплекте.

Минусы

• повышенная хрупкость пленки.

теплый пол caleo

Electrolux

Теплые полы Electrolux имеют хорошее европейское качество и являются продуктом премиум класса. Основа кабеля — арамидная нить (Kevlar). В нагревательных матах Electrolux — изоляция греющих жил из Фторопласта (Teflon), что обеспечивает повышенную устойчивость нагревательного кабеля к локальным перегревам.

Electrolux

Плюсы

• высокая мощность;
• очень качественные материалы;
• длительная гарантия от производителя;
• приемлемая цена.

Минусы

• высокое энергопотребление.

электрические полы Electrolux

Devi

Электрический теплый пол Devi производится в Дании. Продукцию отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

• простой монтаж;
• не сушит воздух;
• гарантия от производителя;
• срок службы более 20 лет.

Минусы

• высокое энергопотребление.

теплый пол devi

Водяные полы

Водяные полы в квартирах используются редко, но в частных домах могут применяться достаточно часто. Они отличаются высокой экономностью, и поэтому такую, казалось бы, устаревшую систему подогрева полов продолжают использовать многие. В квартире, особенно в старом доме, сделать такой подогрев не выйдет – подключать-то его придется к системе отопления, а это значит, что кто-то из соседей лишится тепла в собственной квартире. Еще одна опасность – вероятность прорыва трубы и затопления соседей.

Водяной теплый пол

На заметку! Делать водяные полы в квартире можно только в новостройках, где предусмотрен отдельный отопительный контур для подключения подогрева. Такие условия есть далеко не везде.

В частном доме можно организовать собственный подогрев воды, особенно если имеется отопительный котел. Монтаж системы производится в бетонную стяжку с использованием трубы из металла или полимера, внутри которой и будет циркулировать вода. И даже если не брать во внимание возню со стяжкой, работы по выполнению водяного обогрева все равно оказываются хлопотнее и трудозатратнее, чем монтаж любой другой системы. Дело в том, что придется подключать еще и специальные распределители, которые будут направлять воду в нужное русло.

Тёплый пол от центрального отопления

В целом, под плитку водяной пол вполне можно сделать. Но все-таки настоятельно рекомендуется выбрать любой другой вариант из приведенных выше, если ремонт планируется в квартире, а не доме.

Цены на теплые полы Caleo

теплые полы Caleo

Видео – Теплый водяной пол

Мы рассмотрели все варианты теплых полов, которые могут быть обустроены в доме или квартире. Стоит отметить, что каждый из них, за редким исключением, может быть установлен под обычную керамическую плитку. Тут уж выбирать придется каждому самостоятельно. Если планируется выполнение работ своими руками без привлечения мастеров, то важно все же выбрать наиболее простой вариант.

Укладка керамогранита на теплый пол своими руками с видео инструкция

Сегодня различных материалов, которые используются для покрытия пола существует огромное количество. Среди них, можно найти набирающий в последнее время популярность керамогранит. Именно о нем сегодня и пойдет речь, а в частности о том, как проводится укладка керамогранита на пол? Что для этого необходимо? Как правильно подобрать клей, подготовить поверхность и прочие вопросы.

Начнем, пожалуй, с вариантов укладки данного материала.

Вариации укладки керамогранита

С учетом того, что такая плита для теплого пола обладает большим разнообразием цветов, форм и размеров, существует и огромное количество вариантов раскладки такого материала, некоторые из них представлены на изображениях далее:



При этом, в любом из вариантов допускается как использование одноцветных плиток, так и создания целых разнообразных рисунков и узоров. Таким образом можно получить невероятно красивое изображение. Но необходимо брать в учет и тот факт, что не всегда помещения обладают строго прямоугольной формой, и потому в некоторых случаях понадобиться знать раскладку для неправильных помещений, что будет выглядеть примерно так:

И напоследок, перед тем, как мы начнем разбирать непосредственно алгоритм укладки керамогранитной плитки на пол, необходимо рассмотреть некоторые нюансы, связанные с ней. В частности, речь пойдет о восприятии изображения узора:

1. Очень важно учитывать то, что плитка оказывает значительное влияние на зрительное восприятие пространства. Говоря более конкретней, то используя большую по размеру плитку, вы добьетесь эффекта уменьшения пространства, и противоположного восприятия при укладке маленькой плитки.
2. Также при помощи узора можно зрительно увеличить помещение по длине или ширине. Таким образом, необходимо выложить узор вдоль или поперек, для соответствующего увеличения.
3. Еще одним становится разделение на зоны и их объединение. Здесь же, для соединения нескольких зон следует объединить их сквозным рисунком, для зонирования, наоборот использовать единичные рисунки.
4. И последним зрительным эффектом, становится использование светлых тонов, которые также помогают зрительно увеличивать пространство.

На этом все, и пора переходить непосредственно к вопросу как положить керамогранитную плитку. Начнем по порядку, со списка инструмента, который понадобится для работы. Керамогранит крепче обычной плитки поэтому лучше воспользоваться электрическим плиткорезом, это существенно ускорит  облегчит работу.

Необходимый инструмент

Для выполнения работ по укладке плитки керамогранит на теплый пол нам понадобятся следующие инструменты:

1. Измерительные приборы (линейка или рулетка) а также строительный уровень.
2. Болгарка и плиткорез .
3. Емкость для воды, а также для замеса клея.
4. Резиновый мастерок.
5. Набор шпателей для работы с плиткой.
6. Маркер.
7. Строительный миксер или дрель с соответствующей насадкой.

Используемые материалы

Следующей графой становятся материалы, которые будут использованы при выполнении работ.

1. Клей для теплого пола.
2. Герметик, желательно силиконовый.
3. Плитка керамогранитная.
4. Затирка.
5. Грунтовка.
6. Крестики, или приспособления для выравнивания плитки.
7. Вода.

Подготовка к началу работ

Перед тем, как будет начата подготовка и укладка керамогранита на теплый пол необходимо в общей сложности подготовить план раскладки. Выполнить эскизные рисунки, рассчитать толщину слоя клеевой смеси, и соответственно расход самой плитки. Также рассматривается возможность укладки керамогранитной плитки на пол без швов. С учетом ряда недостатков такого способа, от него часто отказываются, но рассмотреть, как вариант, иногда стоит.

Среди достоинств такой вариации можно отметить получение полноценной однородной поверхности, а также экономию материалов. Но рассматривая на ряду с этим недостатки, которые проявляются в следующем:

1. Допускается использование плитки строго одного размера.
2. Отсутствие возможности обеспечить одинаковую длину швов, однородность заполнения.
3. Кроме того, трудно обеспечить равномерное распределение клеевой смеси.

Потому укладывая плитку на теплых полах прибегать лучше к стандартному варианту, и проводить укладку со швами. Также, следует подготовить и саму плитку, в жаркую погоду плитку можно смочить водой.

Подготовка основания

И приступая непосредственно к самому ходу работ можно заметить на первом месте подготовку покрытия. В первую очередь следует проверить ровность покрытия, и в случае наличия каких-либо дефектов, их необходимо устранить.



Кроме того, поверхность должна быть без масляных пятен, высушена, и очищена от пыли и грязи. Если укладка керамогранита на пол своими руками требует проведения стяжки, необходимо учитывать несущие способности конструкций, в том числе перекрытия. Поскольку оно может не выдержать нагрузок.

Также отметим и то, что все работы проводятся при комнатной температуре. Также можно проводить при средней температуре от 5 градусов до 25-30. В отапливаемых помещениях, при включенном обогреве, или включенном теплом поле, укладку проводить строго запрещено.

Выбор плиточного клея

Среди особенностей такого материала, как керамогранит можно отметить полное отсутствие водопоглащения, что играет большую роль в выборе плиточного клея для теплого пола. За счет такой особенности выбранный клей должен обеспечивать повышенный уровень адгезии. В связи с чем стандартный цементный состав применять крайне нежелательно.

Кроме того, прежде чем выбрать клей для укладки теплого пола необходимо ознакомится с его характеристиками, кроме того, тщательно проанализировать будущие условия эксплуатации. Соответственно, при наличии больших нагрузок, нужен состав с большим уровнем устойчивости. Также необходимо учитывать и температурный режим, который допустим для определенных видах клея.

Видео:

Ну а теперь перейдем непосредственно к тому, как положить керамогранит на плитку или пол.

Технология укладки

Укладка керамогранита на электрический теплый пол

Важным фактором при укладке керамогранитной плитки на пол является правильный выбор инструмента. Именно от этого зависит и качество покрытия по завершению работ. В частности, наиболее главным инструментом становится шпатель с зубцами, важно выбирать его в зависимости от размера плитки. Таким образом, чем больше плитка, тем больше должны быть зубцы шпателя.

Непосредственно перед самой укладкой необходимо найти центр комнаты, т.е. середину пола. Соответственно необходимо выполнить разметку для ее нахождения, для чего протягивается шнур, в частности проводится диагональ комнаты, а также пересечение от середины каждой из стен.

Сама кладка начинается таким образом, чтобы через пересечение направляющих нитей проходил или центр первой плитки, или же пересечение швов. Сама кладка проводится симметрично, именно потому начинается четко с центра комнаты, таким образом удается выполнить полную симметричность комнаты. В следствии чего края покрытия, у каждой стены, доделываются одинаковыми или же цельными кусками или обрезанными.



Также есть и второй вариант укладки, который предполагает симметричное нахождение обрезанных кусков в центре комнаты, но отметим, что такая кладка требует невероятно точных расчётов касательно всей комнаты материалов и плит.

Не включайте электрический подогрев пола после укладки плитки, дайте обязательно неделю на высыхание.

Пошаговая инструкция

Итак, начнем непосредственно саму укладку.

1. В первую очередь замешиваем клеевую смесь, после чего наносим ее на поверхность. Сначала разравниваем ровным шпателем, после чего зубчатым.
2. Далее укладываем плитку на ребро, и выравниваем по уровню. Отметим, что проверять необходимо во всех положениях.
3. Следующим шагом, также приспосабливаем последующие плитки. Но их уже необходимо немного отодвигать от предыдущих, оставляя небольшой зазор. Для этого обычно используются специальные крестики или системы для укладки плитки.
4. Каждую новую, уложенную плитку необходимо проверять уровнем. В течении ближайших 10 минут после укладки ее еще можно поправить и подкорректировать положение.



Важно! Если вы делаете перерыв между укладкой, то следует учитывать то, что ранее уложенный материал несколько оседает при высыхании клеевой смеси. Именно поэтому, при дальнейшей укладке по уровню первой части покрытия, в итоге получим неравномерную поверхность с расхождением в уровне.

Кроме того, довольно важным фактором становится контроль пустот между швами, поскольку это может привести к растрескиванию самой плитки. Говоря о сроках контроля, то можно сказать, что сам клей высыхает обычно за сутки, при том, полноценная прочность покрытия наступает только спусти трое суток.

Затирка швов

После того, как клеевая смесь затвердела, необходимо выполнить затирку швов. Здесь используется стандартная затирка необходимого цвета в соответствии с цветом плитки. Но есть, конечно же и свои нюансы, но в частности это больше касается декоративной части.

Совет! Если вы хотите подчеркнуть и выделить рисунок, в этом хорошо поможет контрастная затирка. В противном случае, затирка в тон сделает покрытие более нейтральным.

Итак, непосредственно перед началом затирки следует проверить чистоту швов, если в них есть какая-либо грязь, пыль и пр., то необходимо их очистить. Стандартный размер шва, обычно составляет до 5 миллиметров, потому понадобится стандартный резиновый шпатель.

С его помощью, наносим разведенный пастообразный раствор по диагонали относительно швов, тем самым наполняя их. После высыхания затирки необходимо удалить ее излишки с плитки, что делается с помощью обычной губки. Непосредственно к стабильной мойке плитки можно будет приступить только спустя две-три недели. Более подробней о выборе затирки и ее проведении можете прочитать в отдельной статье.

Правильно рассчитать нужное количество смеси поможет онлайн калькулятор плиточной затирки.

Таким образом мы разобрались как положить керамогранит на пол, что может уже сейчас сделать каждый, поскольку процесс укладки довольно прост. Для тех, кто не смог разобраться во всех нюансах предлагаем посмотреть несколько видеороликов с пошаговой инструкцией по укладке.

Видео:

Видео:

Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.




Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

• При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
• Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
• Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м².

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

• Вода (0.6 части).
• Цемент (1 часть).
• Песок (4 части).
• Щебень (5 частей).
• Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:

Электрический теплый пол под плитку: укладка своими руками

Кафельная плитка отличается высокой износоустойчивостью и хорошо проводит тепло. Электрический теплый пол под плитку – это довольно распространенное решение, но эффективность обогрева электрополов будет напрямую зависеть от вида и особенностей конструкции системы, выполняющей подогрев.

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Важно! Через сутки после окончания укладки нужно провести затирку швов с помощью цементного или эпоксидного состава, который с помощью резинового шпателя тщательно втирается в швы. Для удаления лишней затирки применяют влажную губку.

Стержневой теплый пол под плитку

h3_2

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
7. На стене крепится терморегулятор.

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

Важно! При укладке следует помнить о том, что минимальная толщина слоя плиточного клея должна быть не менее 15 мм.

1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Важно! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен монтаж плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется выполнять к выделенной линии, которая обустраивается отдельно.

Укладка плитки на кабельный пол

1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Укладка плитки на полы с подогревом — Коврики для электрических кабелей

5 февраля 2016

A — Бетонная основа
B — Prime
C — Клей
D — Подложка для термоплитки
E — Prime
F — Коврик для обогрева под плитку
G — Prime H — Уровень до заделки или высоты кабеля
I — Prime
J — Нанесите клей (выбирается в зависимости от типа плитки)
K — Установите плитки
J — Залейте все швы

Существует множество производителей электрических теплых полов «лучистого мата», поэтому всегда обращайтесь к ним напрямую за конкретным советом.Системы состоят из электрических кабелей или матов, которые необходимо прикрепить к основанию в заданном порядке для обеспечения равномерного нагрева пола.

Следует проявлять осторожность, чтобы не зацепиться (и не повредить кабели при нанесении клея) и избежать тепловых ударов при использовании обогрева. При установке плитки на эти системы можно использовать два варианта:

1. Нанесение разглаживающего состава на заделку кабелей

2. Нанесение разглаживающего состава до уровня кабеля и предотвращения заедания при нанесении плиточного клея

В обоих случаях применяются следующие критерии:

1. Черновой пол должен быть прочным, прочным, устойчивым и подходящим для нанесения вяжущего выравнивающего состава.

2. Любые деформационные швы в конструкции пола должны быть выполнены при укладке готовой плитки и не должны быть закрыты. Чаще всего это происходит между различными нагретыми областями и / или подложками.

3. Мы рекомендуем, чтобы у деревянных оснований была соответствующая опорная плита, механически и / или физически скрепленная перед установкой электрических систем теплого пола, чтобы минимизировать тепловое движение основы при включении и выключении обогрева.

4. Перед проведением любых подготовительных работ или укладки плитки необходимо проверить систему, чтобы убедиться, что она установлена ​​правильно и функционирует. Это также следует делать во время и после установки, чтобы не допустить повреждений.

5. Основания должны быть загрунтованы UltraTileFix ProPrimer. Грунтовка обычно улучшает адгезию ленты, используемой для крепления кабелей, но если они уже присутствовали, важно не заливать пол грунтовкой.Наносите только тонкий слой.

6. Выберите наиболее подходящий выравнивающий состав для основания. Обычно UltraTileFix ProLevel One или ProLevel Fiber предпочтительнее для твердых, прочных оснований, таких как бетон или песок / цемент. UltraTileFix ProLevel Two для труднодоступных плотных поверхностей, таких как керамическая плитка, или где основание закреплено только механически, например подкладные доски.

Узнайте в техническом отделе UltraTileFix наиболее подходящий продукт.

7. Нанесите выбранный состав, вылив его на пол, и аккуратно разгладьте металлическим шпателем с ровной кромкой. Либо закройте самую высокую точку кабелей минимум на 3 мм, либо залейте между кабелями, не нанося компаунд на поверхность (это позволит наносить клей для плитки, не задевая кабели). Дайте разглаживающему составу застыть. Время для этого будет зависеть от толщины, основания и условий.

8. Нанесите любой из них (в соответствии с инструкциями для впитывающего пола на цементной основе) и дайте высохнуть.Закрепите плитки эластичным цементным клеем. Дайте затвердеть в соответствии с инструкциями в техническом паспорте перед заливкой эластичным цементным раствором. Оба продукта следует оставить для застывания в течение как минимум 14 дней, прежде чем постепенно повышать температуру пола в соответствии с инструкциями производителя.

Существуют различные производители теплых полов, в том числе Warmup, которые предлагают ряд систем разных типов, включая Sticky Mat и Total-16.Мы рекомендуем всегда руководствоваться инструкциями производителя при установке теплого пола.

Посетите Warmup.co.uk, чтобы загрузить технические руководства по Warmup.

Как установить теплый пол (под плиткой)

Итак, вы вложили средства в полы с подогревом или в плиточное отопление, чтобы дать ему официальное название, и хотите знать, как его установить. Tile Guru, наш постоянный эксперт по плитке, создал это руководство ниже!

Как установить теплый пол

Поставляемые нами нагревательные маты Thermonet и Comfort Zone очень просты в установке.Они поставляются на самоклеющейся сетке, которая прилипает к большинству поверхностей. Составьте карту своей комнаты и измерьте площадь, которую нужно отапливать. Положите коврик примерно в том месте, где будет размещен термостат, раскатайте его в один конец комнаты, разрежьте сетку (не кабель), чтобы вернуть ее, и продолжайте, пока не будет покрыта требуемая область нагрева.

Возьмите зонд из термостата и проведите его по поверхности пола на равном расстоянии между нагревательными кабелями, используя прилагаемый кабелепровод.Кабели могут быть облицованы плиткой или заключены в самовыравнивающийся состав. Для завершения мы рекомендуем нанять квалифицированного электрика, который подключит его к электросети.

СВЯЗАННЫЙ: ЭЛЕКТРИЧЕСКОЕ ИЛИ ВЛАЖНОЕ ОТОПЛЕНИЕ ПОЛА

Вот несколько часто задаваемых вопросов о теплых полах:

Как подключить теплый пол

Хотя нагревательный мат может быть установлен кем угодно, термостат должен быть подключен и электрически протестирован квалифицированным электриком.Вы можете найти надежного электрика на сайте checkatrade.com.

Какой утеплитель для теплого пола?

Два типа утеплителя, которые мы поставляем, — это Econoboard без покрытия, который предназначен для использования на бетонных, песчаных, цементных или ангидридных стяжках, где пол является прочным и устойчивым. Кроме того, есть плиты Marmox с цементным покрытием, которые необходимы для более гибких поверхностей, таких как древесина. Они более жесткие, поэтому обеспечивают дополнительную устойчивость против вертикального отклонения, а также обладают свойствами развязки при любом боковом движении.

Полы с подогревом без теплоизоляционных плит

Наши маты для теплого пола можно укладывать на любую поверхность пола без теплоизоляции. Однако он будет менее эффективным и будет стоить более чем вдвое больше. При использовании утеплителя тепло направляется прямо на плитку и нагревается примерно за 20-30 минут. Без плит нижний субстрат должен был бы полностью нагреться, прежде чем на плиточной поверхности будет достигнута оптимальная температура.Это может занять примерно 3-4 часа.

Какая стяжка для теплого пола?

Несмотря на то, что плитку можно укладывать непосредственно на нагревательные кабели, для обеспечения равномерного распределения тепла поверх кабелей можно положить тонкий слой гибкой выравнивающей смеси, такой как «Palace Fast Flex». Это также обеспечивает дополнительную защиту электрических кабелей и дает вам идеально ровную поверхность для укладки плитки.

Надеемся, что это ответ на ваш вопрос! Если у вас есть другие вопросы о вашем проекте, посетите наш Справочный центр — это «Википедия» мозаичных запросов.

Продолжить чтение

Как установить теплый пол под плитку

Плиточный пол с подогревом легко установить с помощью нашей плоской ленточной системы. Allbrite может поставить все необходимое оборудование для вашей установки в виде индивидуальной системы или предварительно упакованного комплекта.

Наше решение для обогрева полов — низкопрофильный и не сильно увеличит уровень пола.Технология аморфного металла имеет более высокую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать комнату до желаемой температуры.

Преимущества установки кафельного теплого пола

Есть много преимуществ в установке такого рода системы по всему дому, и возвращение части радиаторного пространства является одним из них! Эта система обогрева с металлическими лентами не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Вам не доставит неудобств система теплых полов Allbrite:

• Вам не нужно выкапывать полы
• Вам не нужно наносить наливной слой или цемент
• Вам не нужно беспокоиться о нарастании высоты пола

Эта система отопления устанавливается непосредственно под плитку. лучистый первичный источник тепла.

Установка отопления под плитку

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочно-балочный и утепленный настил.

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочный и балочный, а также утепленный настил.

Этапы установки

• Уложите теплоизоляцию Easy-Heat сухим способом (отрежьте по форме острым ножом)
• Как только вы убедитесь, что все доски подходят, удалите доски, помня, куда они пойдут.
• Смешайте клей для гибкой плитки и нанесите на него черновой пол (шпателем с зубцами 3 мм) и замените теплоизоляцию Easy, приложив небольшое усилие, чтобы обеспечить ее приклеивание
• Дайте гибкому плиточному клею схватиться, при использовании гибкого клея быстрого схватывания вы сможете пройти по изоляции в течение 2 часов
• Уложите ленточные нагревательные маты, используя двустороннюю ленту на каждом конце нагревательных матов.
• При необходимости используйте нашу клейкую ленту с высокой прочностью для закрепления краев.
• Проведите холодные провода (под напряжением и нейтраль) к распределительной коробке чуть выше плинтуса уровень платы
• Убедитесь, что сопротивление нагревательных элементов соответствует таблице сопротивления в руководстве по установке
• Подключите холодные провода с помощью наших 5-рычажных быстроразъемных соединений

9004 6 Используя шпатель с зубцами 10 мм, нанесите ровный слой гибкого клея на нагревательные маты и положите плитку, шифер или камень

• См. Раздел «Электрооборудование» для настройки электрооборудования, при установке во влажной зоне см. Комплекты заземления
• Разрешить 7 дней для полного схватывания плиточного клея перед использованием теплого пола

Советы по выбору плитки для теплого пола

Если вы уже начинаете ощущать зимнюю хандру с более короткими днями и более низкими температурами, у нас есть идеальное средство для вас — пол с подогревом.Хорошо, вы, возможно, ожидали чего-то более захватывающего, чем это, но к концу этого блога мы уверены, что вы станете приверженцем теплого пола.

Это может быть смелое заявление, но для тех, кто хочет добавить роскоши и комфорта в свою повседневную жизнь, полы с подогревом и плиточные полы — это то, что нужно. Независимо от того, устанавливаете ли вы их в каждой комнате в качестве источника тепла, альтернативного громоздким радиаторам, или выбираете только одну комнату, мы расскажем вам все, что вам нужно знать — от того, что это такое и зачем он вам нужен, до того, как установить теплый пол под плитки.

Что такое теплый пол?

Итак, начнем с основ: что такое теплый пол? В двух словах, это автономная система отопления, которая находится под напольным покрытием. На рынке доступны два варианта, в которых для обогрева пола используется вода или электричество.

В первом используются водонапорные трубы, подключенные к источнику тепла. Эта горячая вода перекачивается через системы, похожие на радиатор, проводя тепло к поверхности, расположенной выше.Последняя электрическая система использует электрические элементы, встроенные в ультратонкую мембрану, чтобы передавать тепло через поверхность над ней.

Обе системы могут использоваться с плиточным полом и обладают отличной тепловой эффективностью. Однако электрические коврики, как правило, являются лучшим вариантом, если вы ищете быструю и легкую установку на существующий пол. Это потому, что их можно просто уложить, подключить и выложить плиткой, не увеличивая высоту пола. Фундамент для установки электрического коврика для теплого пола можно выполнить самостоятельно, но вам нужно будет попросить профессионального электрика для его подключения и сертификации перед использованием.

При использовании водопроводных систем вам необходимо учесть дополнительную высоту труб, что сделает их более подходящими для новых построек, поскольку это может быть учтено в общей конструкции. Эти системы также необходимо будет установить профессионально, чтобы сантехнические и электрические работы были водонепроницаемыми и полностью безопасными.

Как установить теплый пол под плитку

Если вы хотите самостоятельно установить пол с подогревом под плитку, мы рекомендуем выбрать вариант с электрическим нагревательным ковриком — тогда вы можете просто нанять электрика для выполнения технических подключений.Вот несколько советов, как установить теплый пол под плитку для начала:

1. Очистите комнату от всей мебели, затем измерьте и нанесите на карту всю область, где вы будете класть нагревательную мембрану.
2. Перед тем, как положить нагревательный мат, мы советуем сначала положить теплоизоляционную плиту. Хотя вы можете укладывать их прямо на бетон, плитку или деревянный пол, использование изоляционных плит улучшит теплопроводность и энергоэффективность, поскольку тепло будет проходить прямо вверх в плитку, а не поглощаться основанием (или поверхностью под ней).
3. Установив изоляционные плиты на место, можно начинать раскатывать нагревательный мат. Начиная с того места, где будет расположен ваш термостат. Протяните коврик по прямой линии до конца области, которую вы хотите обогреть, затем начните следующий ряд, разрезая мембрану, чтобы вернуть ее в другой конец комнаты. Обрежьте здесь только сетку, а не электрический провод, иначе цепь выйдет из строя. Вы также должны убедиться, что ряды мембран расположены близко друг к другу, чтобы не было холодных пятен.
4. Когда ваша мембрана находится в нужном положении, но не закреплена постоянно, вам теперь нужно установить датчик термостата, который будет передавать показания температуры обратно на ваш термостат.Во-первых, убедитесь, что вы отметили, где ваш термостат будет крепиться на стене, а затем протяните провод ровно вдоль стены до пола, чтобы получить точное представление о том, как далеко пойдет зонд. Затем, используя нож, проделайте канавку в изоляционных панелях под мембраной, чтобы провод зонда и зонд плотно сидели в нем. Конец зонда должен быть расположен на равном расстоянии между двумя нагревательными элементами, не касаясь их, чтобы вы могли получить точные показания температуры.
5. Как только зонд окажется на месте, вы можете закрепить его с помощью тонкой самовыравнивающейся стяжки, которая помогает обеспечить равномерное распределение тепла — или вы можете просто выложить плитку прямо поверх него! После того, как пол высохнет, вы можете подключить систему к электросети и начать наслаждаться чудесами полов с подогревом.

Выбор правильной плитки для теплого пола

Плитка является идеальной отделкой для систем теплого пола по ряду причин. Во-первых, они отлично проводят тепло, но добавляют к ним долговечность, водонепроницаемость, устойчивость к царапинам и доступность, и вы получаете выигрышную комбинацию.

Однако как вы решите, что лучше всего подходит для вашего дома: керамическая напольная плитка или керамогранит? На первый взгляд, как керамическая, так и керамогранитная плитка для пола подходят для использования с системой теплого пола.Однако между двумя типами плиток есть некоторые тонкие различия, которые могут повлиять на ваше решение.

• Прочность и долговечность — Керамическая и керамогранитная плитка изготавливается из глины, нагревается и покрывается глазурью, но глина и производственный процесс отличаются. Керамическая плитка изготавливается из более темной, менее очищенной глины, что придает им характерный терракотовый оттенок. Глина прессуется и обжигается при более низком манометре и нагревании, что приводит к более мягкому и пористому материалу.В керамограните используется белая очищенная глина, которую часто смешивают с другими минералами, такими как песок и кварц. Его нагревают и сжимают при более высоких температурах и давлениях, чтобы придать им превосходную водонепроницаемость, прочность и долговечность.
• Практичность — одно из заметных различий между керамикой и фарфором заключается в способе нанесения отделки. В случае керамической плитки для пола отделка обычно наносится на верхнюю поверхность плитки, в то время как плитка для пола из керамогранита имеет тенденцию проникать через глубину плитки.Это может означать, что сколы и царапины более заметны на керамической плитке, что делает керамогранит более практичным вариантом для помещений с интенсивным движением в доме. Точно так же керамогранит может обеспечить лучшую водонепроницаемость во влажных помещениях, таких как ванные комнаты, влажные комнаты и кухни.
• Установка — Что касается установки, то процесс их укладки такой же. Однако керамическая плитка немного мягче, и ее легче резать. При этом с правильным оборудованием, таким как электрический плиткорез, резка любой плитки становится проще.
• Универсальность — обе плитки предлагают исключительную универсальность для стилизации системы теплого пола с изобилием вариантов дизайна, размеров и цветов, поэтому, как только вы выясните, какой вариант будет наиболее подходящим с точки зрения практичности и установка, ваша устрица в мире для создания роскошно выглядящего пола.

Итак, вот он, ваш путеводитель по системам теплого пола и плитке, который поможет вам принять осознанное решение, когда дело доходит до создания уютного и стильного дома этой зимой.

Если вы готовы дать вашему дому ощущение тепла под ногами, обратите внимание на наш обширный выбор керамической и фарфоровой плитки для пола, а также на нашу коллекцию ковриков для пола с подогревом, чтобы реализовать свой проект уже сегодня.

Плитка и теплые полы: ответы на часто задаваемые вопросы

Плитка и полы с подогревом имеют одну общую черту: и те, и другие предлагают владельцам зданий многочисленные преимущества с точки зрения жизненного комфорта и, следовательно, образуют идеальную комбинацию.Тем не менее, тема неоднократно вызывает сомнения и вопросы в преддверии мероприятия. В этой статье вы найдете самые важные ответы.

Какое напольное покрытие лучше всего подходит для полов с подогревом?

Будь то плитка или камень, паркет или ламинат, винил или ковер — любой, кто хочет уютного тепла без радиаторов отопления, в принципе может воспользоваться всем спектром. В принципе, на теплый пол можно укладывать любое напольное покрытие.

Разница, однако, заключается в том, как быстро тепло от системы теплого пола передается на пол или какая температура подачи необходима (и возможна) для регулирования температуры в помещении по желанию.Другими словами, разные материалы различаются по своей теплопроводности. Это, в свою очередь, влияет на энергоэффективность и, в конечном итоге, на расходы на отопление.

Именно поэтому плитка — лучший выбор для полов с подогревом. Благодаря своей плотной поверхности они получают очень высокую теплопроводность от 2,3 до 2,8, что примерно в 5 раз выше, чем, например, теплый пол под паркетным полом или теплый пол под виниловым полом. Кроме того, в плитке сохраняется тепло, а это означает, что пол не только быстро нагревается, но и остается теплым в течение длительного времени, что позволяет экономить дополнительную энергию.

Можно ли использовать всю плитку в сочетании с полом с подогревом?

Практически нет ограничений при использовании плитки на теплый пол. Для полов с подогревом одинаково подходят как натуральный камень, так и керамогранит. Для достижения наиболее эффективного результата нагрева рекомендуется использовать плитку толщиной не более 20 мм. Возможны и более толстые покрытия, но время нагрева может немного увеличиться.

Независимо от системы отопления, при выборе напольной плитки следует также обращать внимание на группу истирания плитки и класс противоскольжения плитки.Это гарантирует, что пол наилучшим образом соответствует требованиям соответствующей области применения.

Какую температуру поверхности выдерживает плитка для теплого пола?

Большим преимуществом плитки является то, что она без повреждений выдерживает даже высокие температуры. Таким образом, в отличие от многих других напольных покрытий, их можно без проблем нагреть до температуры поверхности 29 ° C и более. Это не в последнюю очередь приводит к высокой теплопроизводительности до 200 Вт / м2 при одновременном низком потреблении энергии.

Плитка на плитку и пол с подогревом — это возможно?

В частности, при ремонте часто возникает вопрос, можно ли укладывать новую плитку поверх существующего плиточного покрытия. Ответ на этот вопрос совершенно ясен: да, с теплым полом это не проблема. Комбинация плитки на плитку — полы с подогревом работают идеально и не влияют на результат нагрева: благодаря чрезвычайно высокой теплопроводности плитки и правильному клею для плитки в качестве дополнительного проводника тепла тепло теплого пола передается от слой в слой без потерь.

Только условие : Старый пол должен быть идеально уложен и не поврежден, и в пространственных условиях конструкция верхнего этажа не должна вызывать никаких проблем (например, полосы на дверях и т. Д.).

Что следует соблюдать при укладке плитки на теплый пол?

Несмотря на то, что плитка и теплый пол идеально сочетаются друг с другом, есть ряд моментов, которые следует учитывать до и во время укладки, чтобы предотвратить любые трудности с самого начала.

Тип теплого пола

Существует два основных варианта теплых полов: они могут работать с водой или электричеством для выработки тепла.В принципе, под плитку можно укладывать полы с водяным или электрическим подогревом. Выбор наиболее подходящей системы отопления зависит, скорее, от конкретного применения.

Системы водяного теплого пола работают по пластиковым или медным трубам, которые вставляются в стяжку как влажная или сухая система и по которым циркулирует нагретая вода. Поскольку затраты на установку относительно велики, а также необходима определенная высота установки, системы водяного теплого пола в основном используются в новых зданиях.

Напротив, электрических систем теплого пола тонких нагревательных матов обеспечивают правильную температуру в помещении. Позже их можно будет уложить на стяжку с относительно небольшими усилиями и меньшей монтажной высотой. Поэтому они также подходят для ремонта существующих зданий или могут быть модернизированы в качестве дополнительной системы отопления в помещениях с высокими тепловыми потерями (например, зимних садах).

Состояние основания

Оптимальное основание — основная предпосылка прочного и безупречного плиточного пола.Поэтому плитку следует укладывать не только на максимально гладкую основу, но особенно на полностью сухую основу. Потому что слишком много влаги под плиткой иногда может привести к ее отрыву или другому повреждению позже.

Поэтому особенно при укладке на вновь возведенные стяжки и стяжки, уложенные мокрым способом, необходимо следить за тем, чтобы они были готовы к укладке. Обычно стяжке требуется около 4 недель для полного затвердевания, однако тем временем для ускорения процесса все чаще используются специальные быстрые связующие.Как правило, рекомендуется постепенный и контролируемый нагрев стяжки с использованием теплого пола. С одной стороны, этап сушки можно сократить, а с другой стороны, можно проверить работоспособность и состояние как обогревателя, так и стяжки.

Стяжка окончательно готова для укладки плитки, когда остаточная влажность, определенная с помощью подходящего метода измерения (например, метода CM), упадет ниже определенного предела. Ориентировочно максимум 2% для цементных стяжек и максимум 0.3% для стяжек из сульфата кальция необходимо учитывать, при этом точные значения следует соблюдать в инструкциях по укладке производителя.

Защита от влаги

В принципе, плитку можно укладывать прямо на стяжку. Однако для защиты основания от проникновения влаги из плиточного клея рекомендуется перед укладкой нанести герметизирующую грунтовку или грунтовку для плитки. В противном случае есть риск, что стяжка размягчится и пол перестанет правильно держаться.

Подходящий плиточный клей и раствор для плитки

Хотя полы с подогревом обычно нагревают плитку очень равномерно и постоянно, колебания температуры все же происходят. Это приводит к небольшому расширению материала и соответствующим напряжениям на поверхности. Поэтому для компенсации этих движений и предотвращения образования трещин в плитке, вызванных напряжением, в качестве клеев для плитки или растворов для плитки следует использовать очень гибкие и термостойкие материалы. В некоторых случаях под плитку можно также положить развязывающий мат.

Во время установки также следует позаботиться о том, чтобы они были нанесены на как можно большую поверхность. Это позволяет плитке и клею лучше склеиваться, что особенно важно в случае поверхностного натяжения. Кроме того, дополнительно оптимизируется теплоотдача.

Компенсаторы

Не менее важным аспектом в связи с температурным расширением материалов является взаимодействие компенсатора — плитка — теплый пол.

Следует учитывать компенсационные швы, особенно в краевых областях, и они должны оставлять не менее 5 мм пространства для движения. Кроме того, необходимо создать дополнительные деформационные швы в тех местах, где они есть на стяжке. В противном случае плитка и основа могут по-разному расширяться, что может привести к появлению трещин или трещин.

Когда можно ввести теплый пол после облицовки плиткой?

Свежий плиточный и залитый пол нельзя нагревать сразу.Это может привести к слишком быстрому высыханию клея и герметика и их хрупкости. Общая рекомендация — подождать около 28 дней до включения теплого пола. Затем температуру следует повышать непрерывно с шагом 5 градусов в течение нескольких дней, пока не будет достигнута желаемая температура подачи.

Укладка плитки под теплый пол | DunlopMan

Джеймс Хейлстоунс говорит …

Привет, Скотт, спасибо за ваш вопрос.
Укладка плитки на полы с подогревом или систему обогрева плиткой может показаться слишком сложной задачей, но не бойтесь, при правильном выборе плиточного клея, затирки и других продуктов ваша установка может быть успешной.

Мы всегда рекомендуем использовать систему разъединительных матов, например, Dunlop Pro Cover. Легко укладываемый на стяжку с подогревом с помощью гибкого плиточного клея, стык обеспечивает буферный слой между плиткой и основанием и помогает предотвратить любое растрескивание или расслоение плитки из-за различной скорости расширения и перемещения, испытываемых плитка и подложка.

В то время как новые стяжки и клеи на цементной основе могут расширяться с разной скоростью относительно друг друга, это может вызвать появление напряжений на границе раздела между плиткой / клеем и стяжкой, что приведет к поломке самой слабой части системы, в данном случае плитка.

Эластичный клей для плитки на цементной основе, такой как Dunlop Flexible Rapidset Floor and Wall Tile Adhesive, абсолютно необходим при укладке плитки поверх полов с подогревом или плиток с подогревом. Гибкие клеи для плитки модифицированы полимерами, которые помогают клею изгибаться и перемещаться вместе с основанием и реагируют на любое расширение / сжатие нагретой стяжки.

Помня об этом, всегда используйте гибкий раствор для полов и стен, такой как Dunlop GX-500 Flexible Grout, для дополнительной защиты от любого бокового смещения.

При укладке плитки на электрические обогревающие маты, выравнивающая смесь Dunlop идеально подходит для выравнивания кабелей, таких как Dunlop LX-360 Fiber Leveler. Просто нанесите смесь на кабели, убедившись, что вы покрыли их все, и это поможет предотвратить случайное повреждение провода при использовании плавающего шпателя.

После того, как выравниватель высохнет через 2 часа, вы можете использовать гибкий клей на цементной основе, такой как Dunlop Large Format & Natural Stone Adhesive, и эластичный раствор, такой как Dunlop GX-500 Flexible Затирка.

И последний совет: не включайте систему обогрева слишком рано, это может ослабить плиточный клей и раствор. Если дать клею высохнуть до того, как он затвердеет должным образом, он станет слабым и рассыпчатым. Важно, чтобы система обогрева была отключена перед укладкой плитки и оставалась выключенной до полного высыхания клея и затирки, как минимум через 2 недели после завершения укладки плитки, и следуйте инструкциям производителя по включению системы обогрева.

Хотите больше совета по укладке плитки? Взгляните на блог Dunlop (блог DunlopMan) — здесь мы берем некоторые из лучших твитов, которые получаем, и превращаем их в полезные советы и рекомендации.

Безопасно ли использовать керамическую плитку для полов с подогревом?

Мы планируем приобрести четырехместный дом в Дублине. Мы также сделали депозит бронирования. Мы рассматриваем вариант использования теплых полов (UFH) с электрическими матами, по крайней мере, для первого этажа. Компания UFH, которая предоставила нам предложение по номеру , предположила, что керамическая плитка или камень будут намного лучше для напольных покрытий, чтобы получить максимальное тепло от UFH.

Мы также просмотрели различные сайты в Интернете, и они, похоже, подтверждают то, что нам рассказала компания UFH.Нам нравится керамическая плитка.

Тем временем я увидел здесь недавний запрос Property Clinic, где кто-то задал вопрос о трещинах в полу в их доме. В вашем ответе было высказано предположение, что могло быть связано с UFH, и цитировалось исследование , проведенное по этому поводу Исследовательским учреждением строительства. Это снова вызвало у нас сомнения.

Я хотел бы знать, безопасно ли использовать керамическую плитку при использовании UFH (с электрическими нагревательными матами) или возможны трещины в полу?

Спасибо за вопрос и желаю вам всего наилучшего с предложенной покупкой.Вы явно выполнили некоторые хорошие исследования в отношении системы теплого пола (UFH), и я бы доверял советам, предоставленным поставщиком-производителем, устанавливающим систему.

Когда Building Research Establishment (BRE) завершило свои испытания систем теплого пола, они сосредоточились только на UFH с теплой водой, который в то время использовался чаще.

Впервые я столкнулся с электрической системой УВГ во время ремонта дома в 2006 году, когда ее установили в маленькой ванной комнате.То, что у меня было тогда, — это то же самое, что беспокоило меня сейчас: установка. Ключом к правильной работе системы является обеспечение отсутствия повреждений нагревательных прокладок или кабелей (это то же самое, что и трубы для водяного теплого пола).

Я предполагаю, что вы покупаете новый дом, поскольку внесли залог за бронирование. Документ BRE был в основном завершен в отношении строительства нового здания или места укладки новой бетонной плиты перекрытия.Результаты того времени «показали, что растрескивание обычно происходило в течение нескольких недель после того, как система отопления эксплуатировалась после установки, и растрескивание почти всегда было вызвано перемещением стяжки по ранее существовавшей трещине или, в некоторых случаях,« дневному »стыку. в стяжке ».

Неисправность заключалась в конструкции бетонной плиты, а не в установке системы UFH. Я бы порекомендовал вам поговорить с главным подрядчиком на месте и получить подтверждение о типе бетонного пола, который они устанавливают, включая «наплыв», и передать эту информацию вашему поставщику UFH или субподрядчику.После завершения продажи вам может потребоваться дополнительное время для высыхания бетонной плиты перед установкой новой системы UFH.

Если установлена ​​система UFH, рекомендуется использовать облицовку плиткой, так как она обеспечивает лучшее время нагрева по сравнению с другими строительными материалами (винил, дерево, ковер). Однако скорость снижения или время охлаждения от максимальной температуры также меньше. В конечном итоге, когда система UFH включается, это будет продолжительное время, поэтому время охлаждения не должно в значительной степени быть частью процесса принятия решения.Тип плитки, которую вы используете внутри, в основном будет зависеть от бюджета и стиля, поэтому натуральная, керамическая или керамогранитная плитка — все это хорошие варианты.

Наконец, вы хотите убедиться, что любая система, которую вы получаете от поставщика, установлена ​​их утвержденным установщиком, и что вам предоставляется гарантия на продукт и качество изготовления. — Эндрю Рэмси

Эндрю Рэмси является дипломированным инспектором по управлению зданиями и проектами и членом Общества дипломированных геодезистов Ирландии scsi.т.е.

Поликлиника

У вас есть запрос на недвижимость? Наши специалисты могут помочь

СПРОСИТЕ СЕЙЧАС

.
