Установка печи Булерьян: требования и рекомендации

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

к содержанию ↑

Этапы

Установка системы отопления включает следующие этапы:

  1. выбор места
  2. подготовка основания;
  3. изготовление подставки;
  4. сборка системы дымохода;
  5. монтаж котла на подставку;
  6. подключение к дымоходу;
  7. пробный розжиг.

к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

  1. Должна располагаться на первом этаже, в самом просторном помещении.
  2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
  3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
  4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
  5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

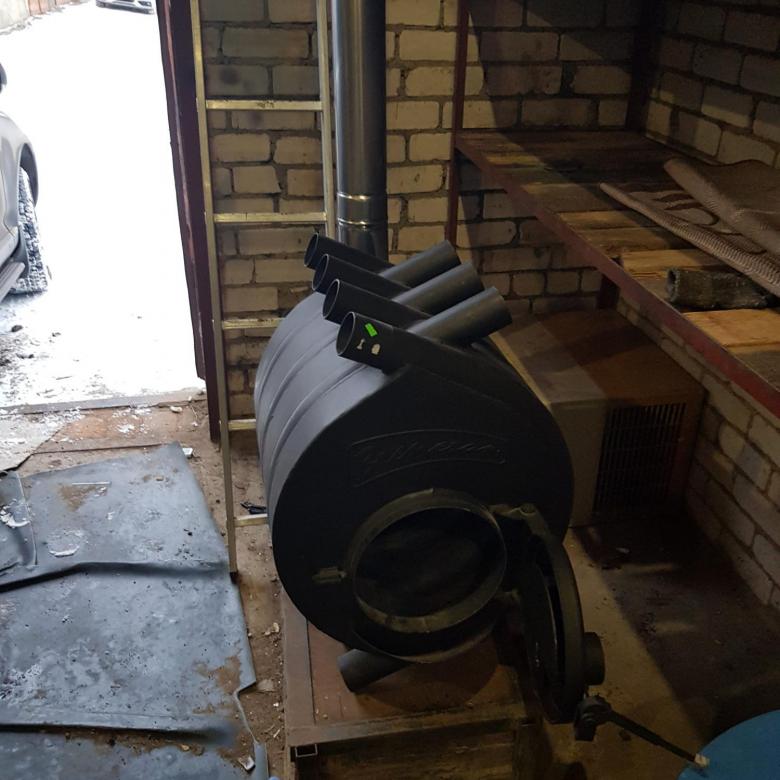

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

к содержанию ↑

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

  • сварочный инвертор;
  • угловая шлифмашинка 125 мм;
  • разный подсобный инструмент.

Список материалов более длинный:

  • лист металлический, толщиной 10 мм;
  • уголок металлический 50х50х5;
  • сварочные электроды или проволока;
  • диски отрезные и шлифовальные для угловой шлифмашинки;
  • ветошь, другие подручные материалы.

к содержанию ↑

Нормы пожарной безопасности

  • Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
  • Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
  • Корпус печи укрыть защитным кожухом.

к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

  • Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
  • Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
  • Высоту принимаем 30 см. Отрезаем 4 «ножки».
  • Отрезаем 2 куска по размеру «ширина + 10 см»
  • С помощью сварочного аппарата собираем подставку.

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

к содержанию ↑

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

  1. Традиционный – применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.
  1. Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.

к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

  • замеряем внешний диаметр труб булерьяна;
  • закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
  • соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
  • перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
  • подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разведение тепла

Еще вариант

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

к содержанию ↑

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус – любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

  1. Отверстие под топку должно находится на 40 см выше пола.
  2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом – чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

к содержанию ↑

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

  • высокий КПД (около 80%)
  • увеличенный срок сгорания топлива и, как следствие, его экономия
  • небольшие габаритные размеры
  • не требует устройства сложной системы дымохода
  • можно смонтировать самостоятельно, после постройки дома
  • достаточно высокая мощность
  • быстрая теплоотдача

Но есть и минусы:

  • Работает только на твердом топливе. Жидкое и газ использовать не получится.
  • Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
  • Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

  1. Вы присутствуете на даче не постоянно;
  2. Отопление вам требуется время от времени;
  3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.

Монтаж, установка дымохода для печи Булерьян

Компания «Без дыма» принимает заказы на установку дымоходов для печей Булерьян.

О печах «Булерьян»

«Булерьян» — торговая марка, известная российским потребителям по бытовым конвекционным печам. Сегодня эти печи выпускаются под маркой «Бренеран».

Основные параметры дымоходов

Все печи «Булерьян» поставляются с инструкцией, в которой указаны необходимая высота и диаметр дымохода. Таким образом, производитель избавляет покупателя от необходимости производить расчеты самостоятельно.

Важно

Поскольку в дымоход печей «Булерьян» и «Бренеран» практически всегда образуется большое количество конденсата, на выходе из печи обязательно устанавливается тройник со стаканом для его сбора.

Установка кирпичного дымохода для печи «Бульерьян» (Бренеран)

Кирпичный дымоход используется в том случае, если печь устанавливается в каминный портал (декоративное обрамление, имитирующее камин). При этом кирпичный дымоход редко создается с нуля – обычно используется уже существующий.

Монтаж кирпичного дымохода специально для печи нецелесообразен – более того, внутри уже существующего канала настоятельно рекомендуется устанавливать стальной дымоход. Это связано с тем, что печи «Булерьян» имеют высокий КПД и, как следствие, низкую температуру продуктов сгорания. Объемы конденсата, образующегося при прохождении газов по дымоходу, довольно велик, а кирпич крайне чувствителен к конденсату. Установка стального дымохода внутри кирпичного позволит улучшить тягу, снизить количество конденсата и увеличить срок службы конструкции.

Установка стального дымохода для печи «Булерьян»

Дымоход из нержавеющей стали — самое простое и доступное по цене решение. Именно ценовая доступность стала причиной его популярности: чаще всего наши клиенты заказывают для конвекционных печей именно стальные дымоходы. Такой дымоход можно сделать как внешним (если использовать трубы типа «сэндвич»), так и внутренним: кроме того, как уже отмечалось выше, стальной дымоход можно собрать внутри дымового канала кирпичного.

Установка керамического дымохода для печи «Булерьян»

Современные керамические дымоходы имеют трехкомпонентную структуру: каждый элемент включает в себя трубу из теплостойкой керамики, теплоизоляционные маты из минерального волокна и короб из легкого бетона. Такая структура обеспечивает хорошую тягу, отличную теплоизоляцию и очень долгую эксплуатацию дымохода.

Более подробную информацию о наших услугах вы можете получить по телефону 8 (495) 972 — 58 – 42.

металлический, керамический, сэндвич-трубы, кирпичный или асбестовый

Печки Булерьян имеют ряд положительных характеристик, которые ложатся в основу при выборе основного оборудования для системы отопления. Для работы они требуют относительно дешёвое топливо – дрова, их эксплуатация не представляет ничего сложного, в то время как печь отлично справляется со своей главной функцией по отоплению.

Однако нужно сказать, что эффективная работа системы напрямую зависит от правильности выбора и монтажа дымохода для печи Булерьян.

Читайте дальше, чтобы узнать, на что стоит обратить внимание при покупке, сборке и установке дымоотводов. В статье рассмотрим, как сделать дымоход для печи Булерьян своими руками.

Об особенностях печи Булерьян можно прочитать в этой статье.

Варианты дымоходов

Bullerjan – это печка конвекционного типа, и востребована она из-за несложного монтажа, который сможет выполнить даже малоопытный мастер. А система отвода дыма – важная составляющая всей системы. Ведь печь имеет особенную конструкцию и принцип работы.

Печь Булерьян – это два в одном: газогенератор и устройство отопления.

Верно подобранный дымоотвод создаёт определённые условия для функционирования каждого узла: способствует быстрому вырабатыванию газа после окисления и благоприятствует скорому и качественному прогреву жилья.

Такая печка может работать с дымоходом из нержавейки или из керамики, есть мастера, которые подключают оборудование к дымоотводу из кирпича, но это редко.

Печь Булерьян в доме

Труба-сэндвич из нержавеющей стали

Нержавеющий дымоход для Булерьяна довольно популярен, на это есть много причин:

  1. Сэндвич-дымоходы имеют три слоя. Труба внутри делается из устойчивой к кислотам нержавейки. Внешняя (смотря какая марка) бывает омедненной, эмалированной либо выполненной из нержавеющего материала. Пространство между трубами заполняется утеплителем толщиной от 3 до 10 см (зависит от трубного диаметра).
  2. Радуют теххарактеристики. Стенки дымовой трубы не нагреваются выше 50 °C, поэтому систему с уверенностью можно назвать пожаробезопасной. В то же время прогрев внутренних стенок препятствует большому скоплению паров воды, а тяга дыма остаётся хорошей.
  3. Нетрудный монтаж. Его вполне реально осуществить самостоятельно. Трубы с лёгкостью устанавливаются из-за простых соединений. Дымовую трубу монтируют так, чтобы водяные пары без каких-либо препятствий стекали вниз.

Кроме этого, такие нержавеющие трубы комплектуются множеством переходников и различными аксессуарами, это даёт возможность собирать даже сложные дымоходы. Подсоединение занимает минимальное время.

Для крепления дымоотвода снаружи не требуется подготовка фундамента и утепление.

При необходимости поднятия дымохода чуть выше над крышей, для обеспечения устойчивости к ветровой нагрузке, понадобится установка хомутов и растяжки.

К недостаткам таких сэндвич-дымоходов Bullerjan можно отнести лишь то, что по истечению времени при постоянном нагреве и охлаждении, крепёжные элементы и соединения имеют свойство растягиваться, возникает люфт, нарушается целостность системы.

Полная информация о сэндвич-дымоходах представлена здесь.

Трубы из керамики

Керамический дымоход для печи Булерьян больше подходит по теххарактеристикам, в сравнении с нержавеющей трубой. В то же время многих останавливает установка именно этой конструкции по следующим причинам:

  1. Немалая стоимость.
  2. Трудная установка. Если у вас мало опыта в подобных строительных работах, то самостоятельно подключить дымоотвод из керамики будет довольно сложно.
  3. Требуется проводить дополнительные работы. По окончанию установки блоки, которые защищают трубу, нужно оштукатурить либо облицевать керамической плиткой. В итоге монтаж может занять не одну неделю.

Однако если закрыть глаза на эти минусы, то можно отметить следующие плюсы дымоходов Булерьян из керамики:

  • водяные пары в дымовой трубе почти не скапливаются. А если и появляются, то удаляются из системы естественным путём;
  • долгий эксплуатационный период. Обычно компании-производители устанавливают гарантию на системы удаления дыма из керамики от 40 лет.

Керамический дымоход для Булерьяна подходит в тех случаях, когда печку в будущем переустанавливать в другое место не планируется. Дымоотвод из керамики может быть только стационарным, в этом и отличие его от сэндвич-труб из нержавейки.

Одностенные дымоходы из стали

«Чёрный» металл имеет не самые лучшие свойства, однако его также используют для изготовления дымоотводов к печи Булерьян из-за низкой цены. Основной параметр, на который стоит обратить внимание при возведении системы из металла, толщина стенок должна быть минимум 1 мм. Плюс сплошной сварной шов.

Теплоизоляция может понадобиться при установке такого дымоотвода с уличной стороны дома, для исключения чрезмерного образования влажных паров и для стабилизации тяги.

Монтаж дымохода для Булерьяна из стали подходит лишь для тех, кому не особо важен внешний вид системы дымоудаления.

Запрещается монтировать дымоотвод из «чёрного» металла без тепловой изоляции, так как это большое нарушение правил эксплуатации. На эффективности работы отопительной печки это обязательно отразится.

Толстостенные дымоотводы из металла специалисты советуют не устанавливать, так как стенки будут долго прогреваться. Также такие трубы стремительно прогорают. Лучше всего для дымохода Булерьян использовать сталь в 1 мм.

Кирпичные дымоотводы

Можно подключить печь Bullerjan к уже существующему кирпичному дымоходу. Удалённость от нижней точки дымоудаляющей системы станет причиной хорошей тяги. Однако основной плюс этого варианта – экономия денег на установке системы.

Для верного подключения печки к дымоотводу из кирпича, нужно следовать таким пунктам:

  • проверить герметичность и надёжность трубы;
  • если требуется, произвести санацию;
  • адаптер поможет в подключении к печке. Нужно сделать гильзование системы.

Чтобы ввести в эксплуатацию кирпичный дымоход для печи Булерьян, иногда требуется санация (установка внутрь корпуса стальной тонкостенной трубы). Это нужно для того, чтобы исключить скопление сажи, возгорание и выход из строя системы.

Асбестовая труба

Этот вариант дымоудаляющей системы является самым дешёвым и малоэффективным. Однако о нем стоит рассказать. Асбестовый дымоход характеризуется:

  1. Повышенным скоплением паров воды.
  2. Выделением вредных веществ при работе системы.
  3. Вероятностью растрескивания при сильном нагреве трубы.

Возможно реализовать универсальную дымоудаляющую систему. Такой вариант подразумевает то, что внешний дымоход делают из асбестового материала, а внутренний — из нержавейки.

Производители

Если вы определились с материалом, из которого будет изготовлена ваша труба, то пришло время выбрать производителя. На рынке лидируют несколько марок, рассмотрим подробнее каждую:

  1. Bofill (Испания)– его можно назвать ветераном рынка. Бренд известен с 1892 года. Производит трубы из нержавейки. Компания даёт гарантию термической и механической прочности. Все изделия тестируется вибронагрузкой, теплоударами. Трубы герметичны при нагреве печки до +700 °C.
  2. Schiedel (Германия) – производство с 1946 года. Для печи Bullerjan подходят лишь два варианта дымовыводящих труб – из стали и керамики. Все могут устанавливаться в многоэтажках, а также частных одно- и двухэтажных домах. Компания предлагает и трубы для подведения к стационарным дымоходам из кирпича. Шидель гарантирует исправную работу своих конструкций как минимум 30 лет.
  3. Jeremias (Германия) – основное производство расположено в Баварии. Кроме этого, выпуск изделий налажен на американской, польской, испанской и российской территории. Компания предлагает не только металлические изделия, но и оборудование для коллективного подсоединения – монтаж труб, к которым можно подключать одновременно несколько печек.
  4. Effe2 (Италия) – специализируется на качественных дымоходах из керамики. Весят все изделия сравнительно мало. Огромный плюс – в полной защите от образования паров влаги, что гарантирует долгий эксплуатационный период. Компания гарантирует исправную работу дымоотводящих труб более 40 лет.
  5. Tona (Германия) – выпускает только дымоходы из керамики, которые прекрасно подходят для печек Bullerjan. Работа налажена по технологии, отмеченной патентом, — позволяет получить материал, который очень устойчив к высоким температурам и при этом имеет маленький вес. Дымоходы для печи Булерьян марки Тона стоят дорого, однако это обусловлено: трубы прослужат владельцу как минимум 50 лет.

Перед тем, как купить трубы того или иного производителя, убедитесь, что продукция имеет все сертификаты, соответствует нормам и ГОСТам.

Правила установки дымохода для печи Булерьян

Даже если вы приобрели дорогущую дымоудаляющую систему для своей печки, она всё равно будет работать неэффективно, если монтаж трубы был выполнен неверно. Рассмотрим нюансы, на которые стоит обратить внимание при установке.

При наружном монтаже

План установки такой:

  1. Создаётся отверстие (в крыше, когда труба вертикальная; в стене, когда вывод по фасаду здания).
  2. Дымоходные элементы соединяются друг с другом.
  3. Теплоизоляцией заполняется пространство между стенками отверстия и дымоходом.
  4. Хомуты помогают закрепить трубу к стене либо крыше при установке.
  5. Может понадобиться растяжка, которая будет защищать от ветра (если дымоход выше кровли больше двух метров).

Можно вывести дымоотвод и через окно, в таком случае не понадобятся отверстия, но тогда внешне конструкция будет выглядеть не аккуратно.

Монтаж внутри дома

При таком варианте установки стоит помнить, что температура трубы может доходить до +60 °C, а пар на выходе может стремиться к +300 °C. Все материалы, которые находятся вблизи дымохода, должны быть устойчивы к высоким температурам.

Неподалёку не должны располагаться газовые трубы, лежать топливо. Между дымоходом и кровлей придётся организовывать зазор в 25 см.

Расчёт конструкции

Рассчитывать дымоход перед установкой требуется обязательно. Стоит определить, какого диаметра будет труба, из какого материала она будет изготовлена, её длину и прочие немаловажные характеристики.

Нужно подумать над способом вывода дымохода из здания, а также над вариантом подключения к самой печке. При расчёте стоит помнить:

  1. Дымовая труба для печек Bullerjan должна в длину быть как минимум 3 м. Только тогда можно быть уверенным в качественной тяге.
  2. Стоит продумать расположение трубы по отношению конька кровли.
  3. Монтаж должен осуществляться с учётом всех рекомендаций производителя дымовых труб, потому что неточности могут стать причиной низкой тепловой отдачи и большого топливного расхода.

Подключаем дымоход

Здесь нельзя обойтись без адаптера. В качестве переходника берётся обычный патрубок из нержавеющей стали. После установочных работ стоит проверить тягу. В этом поможет открытый огонь.

В печке нужно открыть заслонку, поднести зажжённую спичку. Огонь должен бесперебойно тянуться внутрь топочной камеры, дым не должен уходить в дом.

Срок службы

При соблюдении всех правил использования дымоходной трубы и самой системы отопления, оборудование будет служить полный срок эксплуатации, что заявляет производитель.

Как правило, для изделий из керамики это в среднем 50 лет, для металлических сэндвич-труб – 20 лет, для стандартных одностенных труб – 10 лет.

При несоблюдении общих правил эксплуатации нельзя гарантировать долгий срок службы изделий.

Как изготовить дымоход для Булерьяна своими руками

Самостоятельно сделать трубы для этой конденсационной печки возможно, но не стоит этого делать в том случае, если у вас недостаточно опыта и знаний в подобных строительных работах. Ведь вы берёте на себя большую ответственность. Но если вы уверены в своих силах, тогда ознакомьтесь с некоторыми сложностями, с которыми вам наверняка придётся столкнутся при работе.

Для монтажа вам понадобятся различные инструменты: стальные трубы, тройники, хомуты, заглушки, кронштейны, дефлекторы, разделители межэтажные, отводные колена. Перед тем, как купить все необходимые комплектующие, нужно будет рассчитать длину и диаметр дымохода.

Своими руками собирать и монтировать разрешено лишь трубы для печи Bullerjan из нержавеющей стали. Ведь дымоотводы из керамики очень сложные, и их установку лучше отдать в руки опытных мастеров.

Если вы уже прикупили все детали, то можно переходить к сборке дымохода и его монтажу. Есть несколько способов собрать конструкцию.

Соединяются элементы при помощи сварки либо прессования швов. Чтобы схождения на трубных концах были точными, требуется делать углубления под насадки, на них будут устанавливаться изделия меньшего диаметра.

Теплоизоляция между деталями обязательна. Для упрощения процедуры специалисты рекомендуют купить готовый модульный дымоходный набор. Вам не придётся самому выбирать отдельные трубы и необходимые элементы к ним, так вы убережёте себя от неточностей в расчётах диаметра и длины определённых изделий.

Подключается дымоход для печи Булерьян, собранный своими руками, также, как и покупной. Основное правило – проверка на герметичность системы.

Булерьян должен оснащаться качественным и надёжным дымоходом, параметры которого необходимо предварительно правильно рассчитать. К тому же при его установке следует учитывать все рекомендации и правила производителя, чтобы можно было быть уверенным в том, что печь прекрасно справляется со своими функциями по отоплению, является безопасной и очень эффективной.

Установка булерьяна в доме/квартире своими руками

Установка булерьяна в доме/квартире  своими руками



Разумным решением, позволяющим обогревать дом или квартиру в условиях отсутствия центрального отопления или подключения к газовой сети, является установка печи булерьян. Простая конструкция и неприхотливость печи относительно топлива делает ее действительно универсальным решением. К надежности конструкции стоит прибавить и ее безопасность, ведь печь снаружи не нагревается свыше 60 градусов и обжечься об нее невозможно. Также проста и установка булерьяна – достаточно выбрать правильное место и собрать дымоход согласно рекомендациям производителя.

Правильное место – залог безопасности

Как и любой другой нагревательный прибор, печь-булерьян, установка которого произведена неправильно, может стать причиной повреждения или возгорания. Поэтому необходимо четко следовать инструкциям. Так как работа печи основана на нагревании холодного воздуха, втягиваемого через нижние концы трубок, утопленных по краям корпуса,  для максимально эффективной работы установка булерьяна в доме должна производиться на уровне пола.

На обычное напольное покрытие, за исключением дерева и фанеры, без подставки булерьян можно устанавливать только при наличии сертификата об эксплуатации. У такого устройства должны быть несъемные несгораемые ножки и карман-улавливатель перед зольником. Понять  процесс поможет видео установки булерьяна.

В остальных случаях в качестве основания используется лист стали 1,5 мм на асбестовой подушке. Его радиус относительно дверцы должен быть не менее 1,2 метров. Подставка должна выступать со всех сторон не менее чем на 30 см. Из этого вытекает еще одно преимущество – установка булерьяна в квартире не требует специального фундамента.

Также тыльная часть булерьяна должна находиться на расстоянии не менее одного метра от стены, а в случае ее покрытия огнестойкой штукатуркой расстояние можно сократить до 80 см.

Особенности дымохода

Правильная установка дымохода булерьян имеет несколько ключевых моментов, без учета которых работа агрегата может быть менее эффективной, а срок его эксплуатации сократится.

Неправильным является дымоход, который поднимается вертикально вверх и, проходя через перекрытия, выходит наружу. Это обусловлено двумя причинами:

  • Сбор документации

Для того чтобы получить разрешение от пожарников на проход перекрытия, необходимо собрать множество документов. К тому же, проведение работ обойдется в круглую сумму. Также такая установка булерьяна своими руками невозможна для жителей квартир.

  • Отсутствие вывода конденсата от дымовых газов – продукта горения, скапливающегося на стенках трубы.

Лучше сделать вывод через стену и для того, чтобы агрегат служил долго и продуктивно, необходимо наличие экономайзера (вертикальной хорошо утепленной трубы, идущей после дросселя, которая позволяет автоматически подстраивать печь под качество топлива). Найти лучший булерьян и купить его можно у нас на сайте Теплогранд.

  • Делать дымоход так, как написано в руководстве по установке — не «улучшать» и не упрощать. Печь очень чувствительна к неправильно сделанному дымоходу.

Тем, кто рассчитывает просто высунуть кусок трубы в форточку — работать не будет. Тем, кто считает возможным поставить неутепленную трубу, — работать будет, но замучаетесь с конденсатом.

Установка и запуск булерьяна

Технология установки дымохода для Булерьяна

Широкой популярностью среди современных домовладельцев пользуются печи конвекционного типа. Наиболее простой моделью подобных отопительных приборов считается печь Булерьян. Она функционирует при сгорании твердого топлива.

В процессе горения образуется большое количество горячего воздуха, за короткий срок нагревающего помещение. Печь Булерьян считается изобретением канадских инженеров. Изначально её использовали лесорубы для обогрева и приготовления пищи.

Печь Булерьян способна за сравнительно небольшой промежуток времени качественно и экономно обогреть небольшое помещение. Она представляет собой цилиндрическую конструкцию, к верхней и нижней части которой подходят трубы. Для изготовления корпуса конвекционной печи используется оцинкованная сталь.

Материал обладает высокой устойчивостью к процессам коррозии и горения. Одним из основных элементов любой конвекционной печи считается дымоход. Он позволяет обеспечить максимальную эффективность работы устройства. Кроме того, через дымоход ликвидируются токсические продукты горения. Даже кратковременное пребывание в помещении, загрязнённом угарным газом, чревато возникновением тяжёлых форм отравлений.







Выбор материала для установки дымохода под печь Булерьян



Правильная установка дымохода для печи Булерьян предполагает выбор качественного материала. Чаще всего используется кирпич, сталь, керамика. Самым распространенным материалом считается кирпич. Он имеет длительный эксплуатационный срок и высокое качество. Несколько реже используют оцинкованную сталь. При выборе данного материала возникнет необходимость дополнительного утепления дымохода. Дело в том, что под воздействием высокой температуры, оцинкованная сталь может изменить свою форму. Самым качественным и долговечным материалом считается керамика.

Основное преимущество материала заключается в устойчивости к резким перепадам температуры и скоплению конденсированной жидкости. Однако установка керамического дымохода для печи Булерьян предполагает сложный монтаж. Домовладельцу потребуются защитные блоки. Эксплуатационный срок керамического дымохода составляет не менее 40 лет. Иногда можно встретить в дымоход, сделанный из асбеста. Это дешёвый, но не долговечный материал. На внутренней поверхности дымохода, сделанного из асбеста, будет скапливаться большое количество конденсированной жидкости. В специализированных отопительных магазинах продаются готовые дымоходы для печей Булерьян. Выбор модели должен основываться на наличие теплоизоляционного слоя, длительности эксплуатационного периода, особенностях монтажа, производителе.





Особенности установки



Самостоятельная установка дымохода для печи Булерьян предполагает наличие специальных заглушек, разделителей, хомутов, строительных инструментов. Высота дымохода для печи Булерьян должна быть не менее 3 метров. В данной ситуации внутрь конструкции не будет проникать воздух. При установке дымохода обязательно соблюдать достаточное расстояние до горючих материалов. Кроме того, должна быть оборудована система, которая позволит ликвидировать избыточное количество конденсированной воды.

Диаметр дымохода должен точно соответствовать мощности печи. Контроль тяги в дымоходе осуществляется при помощи специальной заслонки. Не стоит забывать, что трубу необходимо систематически очищать от скопившейся сажи. Как правило, чистку проводят не реже 1 раза в полгода. Иногда можно встретить дымоходы для печи Булерьян, оснащенные дополнительными функциями. К примеру, внутри трубы может быть установлен датчик, показывающий количество токсических продуктов горения. При превышении допустимой концентрации угарного газа он будет подавать соответствующий сигнал.

Как правильно спланировать и сделать дымоход для булерьяна

Прежде всего — нужно понимать, что от дымохода зависит не только правильная работа оборудования, но и ваша безопасность. В этом нужно отдавать себе отчет и уделить дымоходу достаточно внимания.

Почему важно сделать дымоход с хорошей тягой? Ответ простой — если не будет обеспечена достаточная тяга, печь будет «поддымливать» в помещение. В лучшем случае, это чревато появлением запаха дыма. В худшем — отравление или летальный исход. Кроме того, отсутствие достаточной тяги может привести к тому, что печь не будет работать с нужной эффективностью.

Варианты исполнения дымохода

Дымоход может быть сделан двумя способами:

  1. Через наружную стену и потом вверх
  2. Сразу вверх, через потолок и крышу

Вывод дымохода через крышу

Вывод дымохода через стену


Схематически это выглядит примерно так:

Из каких элементов должен состоять дымоход

Обязательные элементы:



2. Тройник.

Служит для состыковки горизонтального и вертикального участков дымохода. Применение для этих целей колен (углов) не рекомендуется, т.к. во время работы печи на стенках дымохода образуется конденсат. Если применить колено, то весь конденсат будет стекать в печь. Чтобы этого не происходило — используйте тройник. Кроме того тройник будет полезен при необходимости прочистить дымоход.
Перейти в раздел тройники для дымохода

3. Лейка
Устанавливается в качестве заглушки с нижней стороны тройника (сейчас для наглядности изображена в перевернутом виде). На патрубок можно одеть шланг и отвести конденсат, например, в ведро или канализацию.
Перейти в раздел лейки для дымохода

Дополнительные элементы

1. Горизонтальная труба

Соединяет патрубок печи и тройник. Применяется в случае, если вертикальная труба расположена на удалении от самой печи (например, если выводите дымоход через наружную стену).

2. Крыза

Служит основой для герметичного прохода дымохода через крышу. Укладывается «ёлочкой» — нижней частью укладывается на покрытие крыши; верхней — подсовывается под покрытие. Внутрь вставляется труба. Расстояние между трубой и крызой накрывается окапником.
Перейти в раздел крызы для дымохода

3. Окапник

Накрывает расстояние между дымоходом и крызой. Конструктивно представляет собой хомут с «юбкой».
Перейти в раздел окапники

4. Дека

Закрывает нижнюю часть тройника с лейкой. Применяется только с утепленными трубами (на фото для наглядности изображена «вверх ногами»).
Перейти в раздел деки

Меры пожаробезопасности

У твердотопливного оборудования дымовые газы имеют очень высокую температуру. Поэтому, все места контакта элементов дымохода с другими поверхностями, нужно хорошо теплоизолировать! Это, в первую очередь, касается прохода через потолок, крышу, стену (особенно деревянные).

Как быть с утеплением и нужно ли оно вообще?

Утепление нужно, и, вот почему: во многом, качество тяги (сила, с которой дымовые газы вылетают на улицу) зависит от температуры дымовых газов. Если мы не утеплим дымоход, то дым, соприкасаясь с холодными стенками трубы будет быстро остывать. От этого тяга будет падать. Плохая тяга способствует:

  • попаданию дыма из печи в помещение
  • повышенному образованию конденсата в дымоходе

Как и чем утеплять?

Прежде всего, хочу отметить, что в продаже есть готовые, утепленные трубы — т.н. «сэндвичи». Их внутренний слой изготовлен из нержавеющей стали, а наружный бывает из оцинковки либо нержавейки. Расстояние между ними заполнено рулонным утеплителем. Такие трубы аккуратно смотрятся и проще монтируются, однако, они и ощутимо дороже.

Второй вариант дешевле — можно установить обыкновенную не утепленную трубу и утеплить самостоятельно. В качестве утеплителя подойдет любой негорючий рулонный утеплитель, желательно с фольгированной основой (обматывать фольгой наружу).

Диаметр и высота дымохода

Минимальная высота и диаметр дымохода обычно указываются производителями оборудования. Для моделей печей Булерьян действуют такие нормы:

  • тип 00 — диаметр 120 мм, высота не менее 5 м.
  • тип 01 — диаметр 120 мм, высота не менее 6-7 м. (смотрите в паспорт на оборудование)
  • тип 02 — диаметр 150 мм, высота не менее 7 м.
  • тип 03 — диаметр 150 мм, высота не менее 7 м.
  • тип 04 — диаметр 180 мм, высота не менее 7 м.
  • тип 05 — диаметр 180 мм, высота не менее 7 м.

Обратите внимание, по требованиям ДБН (Державні Будівельні Норми), высота дымохода должна удовлетворять приведенным схемам:

Частые вопросы

— у меня остался дымоход от старой кирпичной печи. Можно ли подключить булерьян к нему?


Ответ: да, можно. Но нужно учитывать, что:

  1. высота дымохода должна быть не меньше, чем указано в требованиях производителя
  2. площадь сечения должна быть не менее рекомендуемой производителем, желательно немного больше, т.к. коэффициент трения кирпичного канала выше нежели металлического, следовательно — тяга уменьшается.
  3. подключать нужно к прямому вертикальному участку, чтобы не было «коленей» (подъемов вверх-вниз)
  4. кирпичные дымоходы менее износостойкие

— на рынке полно недорогих труб из оцинковки. Что, если ли сделать дымоход из оцинкованных труб?


Ответ: крайне не рекомендуется. Температура дымовых газов на выходе у твердотопливных котлов и печей слишком высока. Дымоходы из оцинковки на твердотопливном оборудовании быстро прогорают!

— у меня на подворье завалялась стальная труба подходящего диаметра. Можно ли ее использовать для дымохода?


Ответ: да, можно. Только не забудьте утеплить.

— а если из асбестовой трубы?


Ответ: в некоторых инструкциях на твердотопливное оборудование указано, что использование асбестовых труб для дымохода запрещено. С чем это связано, мы не нашли пояснений даже у самих производителей. Однако некоторые наши клиенты имеют опыт эксплуатации такого дымохода.

— а если из асбестовой трубы?


Ответ: в некоторых инструкциях на твердотопливное оборудование указано, что использование асбестовых труб для дымохода запрещено. С чем это связано, мы не нашли пояснений даже у самих производителей. Однако некоторые наши клиенты имеют опыт эксплуатации такого дымохода.

— что если несколько первых метров дымохода сделать из нержавеющих труб,а остальное из оцинковки


Ответ: смысла нет, температура к выходу дымохода снижается, но не настолько, чтобы применять тонкостенные оцинкованные трубы.

— что произойдет если заузить диаметр или уменьшить высоту дымохода?


Ответ: помимо самого дымоудаления, дымоход также должен обеспечить необходимую тягу. Если заузить или уменьшить высоту дымохода, то тяга уменьшится. Сказать наперед, можно ли это делать в конкретном случае — нельзя, т.к. тяга зависит не только от высоты и диаметра дымохода, а также от ряда других условий. Таких как рельеф местности, преобладающая скорость ветра в регионе, наличие близлежащих высоких объектов (здания, деревья и т.д.). Причем тяга в теплое и в холодное время года также отличается.


Понравилась статья?
Расскажите об этом друзьям!

Tweet

выбор, расчет и установка своими руками

Булерьян является популярной разновидностью конвекционной печи, которая обеспечивает равномерный и эффективный обогрев различных помещений. Для ее работы необходимо использовать твердое топливо, а при правильном выборе оборудования, которое будет высококачественным и надежным, можно постоянно греть любую комнату. Однако для правильной и долговечной работы всей конструкции важно выбирать грамотно все ее элементы, к которым относится и дымоход. Он предназначен для вывода из помещения отработанных элементов горения.

Поскольку очень часто булерьян создается своими руками, то и все его основные части выбираются будущими пользователями. Поэтому важно знать, как выбрать трубы для дымохода, как подобрать остальные элементы, какая подставка будет применяться, а также учитывать и другие важные моменты.

Основные положительные параметры конструкции

Данная дровяная печь обладает многими плюсами:

  • установка оборудования считается простой и быстрой, поэтому можно даже реализовать все этапы своими руками, что существенно снижает затраты на этот процесс;
  • показатель теплоотдачи является очень высоким, поэтому булерьян является эффективным и надежным оборудованием;
  • при работе конструкции не сжигается кислород в помещениях;
  • дымоход создается из участков трубы, которые должны быть подходящими для этого вопроса, а соединения между ними должны быть герметичными и прочными;
  • данная печь может применяться не только на даче или в бане, но и даже в частном доме, заменяя полноценное отопление различными системами, подключаемыми к центральным коммуникационным магистралям.

К минусам можно отнести необходимость постоянного присутствия человека, который должен поддерживать горение с помощью топлива. Также, хотя печь создается достаточно просто, важно знать, из каких элементов она состоит, при этом их важно правильно и грамотно выбрать, чтобы они великолепно справлялись с поставленными задачами, а также прослужили очень долго, в соответствии с поставленными задачами. Особенно много внимания необходимо уделять дымоходу, поскольку при неправильном его выборе и монтаже можно ожидать того, что в жилые помещения будут проникать газы от горения.

Какая труба подходит для дымохода

Перед непосредственными монтажными работами следует определиться, из какой трубы будет выполнен дымоход. Следует помнить, что булерьян является печкой длительного горения, поэтому для нее важно подбирать самые высококачественные элементы. В ином случае в процессе использования конструкции можно ожидать, что в доме будет постоянная задымленность. Если работы реализуются своими руками, то обычно и выбор осуществляется самостоятельно.

Наиболее популярными элементами для дымоходной трубы являются:

  • Керамические изделия, которые идеально подходят именно для данного вида печей. По внешнему виду дымоход выглядит как сэндвич-трубы. Керамика отличается великолепной устойчивостью к высокой температуре или к ее перепадам. Также именно этот материал снижает вероятность возникновения на стенках конструкции конденсата. Установить такую трубу своими руками будет достаточно просто, однако важно не повредить ее во время данной работы.
  • Дымоход, созданный из нержавейки, так же хорошо подходит для булерьяна. Однако такая конструкция в любом случае нуждается в дополнительном утеплении. В процессе эксплуатации очень часто металл деформируется от высоких температур или под воздействием других факторов. Установка такой трубы считается простой, поскольку она уже изначально продается в комплекте с различными фитингами, тройниками и другими нужными деталями.
  • Асбестовая труба не считается подходящей для выбранной печи. Она изначально нуждается в качественном и полноценном утеплении, однако даже такие работы не могут гарантировать того, что на внутренних стенках не будет образовываться конденсат. Его постоянное наличие будет негативно сказываться на сроке службы всей печки в целом. Дополнительно асбест отличается неприятным и резким запахом, который будет присутствовать и в помещении.
  • Кирпич считается неплохим выбором для дымохода. Он проверен временем, а также считается традиционным материалом для формирования печек и каминов. Однако важно помнить, что конструкция из него не будет мобильной, поэтому переносить ее из одного места в другое в помещении не получится.


При выборе материала важно учитывать, что работы будут реализовываться своими руками, а также следует брать во внимание место расположения самой печи, частоту ее использования и другие важные моменты.

Расчет конструкции

Расчет дымохода является важным и необходимым процессом. Нужно определиться, каким диаметром будет обладать труба, из какого материала она будет выполнена, а также какова будет ее длина и другие важнейшие параметры.

Необходимо решить, какой метод будет использоваться для вывода труб из помещения, а также как они будут подключаться непосредственно к булерьяну. В процессе расчета должны учитываться следующие моменты:

  • дымоходная труба для булерьяна должна обладать длиной не меньше трех метров. В этом случае будет создана оптимальная и эффективная тяга;
  • при расчете необходимо учитывать, как труба будет располагаться относительно конька кровельной конструкции;
  • установка должна производиться с учетом тех рекомендаций, которые дает производитель труб, а ошибки или нарушения могут стать основанием для низкого показателя теплоотдачи, а также для чрезмерного расхода топлива.

Как производится монтаж печки

Своими руками данная работа может быть легко выполнена, однако важно знать, какова последовательность всех действий. Дополнительно во время процесса важно уделять много внимания всем этапам, чтобы не допустить ошибок и нарушений.

Дымоход, предназначенный для булерьяна, можно установить следующими методами:

  • Применение старого дымоходного отверстия и иных элементов.
  • Трубу можно вывести из помещения горизонтально через заранее выбранную стену помещения. При этом создается наружная дымоходная труба, уложенная по внешней стене строения. В этом случае прокладка будет вне сооружения, однако здесь должна быть подставка, которая будет легко выдерживать вес конструкции. Печь в таком случае будет эффективно защищена от конденсата и утечки газов.
  • Прокладка внутри здания предполагает, что труба будет проходить как через кровлю, так и через перекрытия дома. Своими руками осуществить эту задачу достаточно трудно, но возможно. Дополнительно будет нужно смонтировать для конька компрессор и особые гильзы. Дымоходная труба для булерьяна может даже устанавливаться под определенным наклоном, если она подсоединяется сразу к нескольким печкам.

Назначение и особенности утепления дымоходной трубы

Печь с утепленной дымоходной трубой считается наиболее эффективной и действенной. Дело в том, что это позволяет обеспечить непревзойденную тягу, а также снизить вероятность появления конденсата.

Выполняется утепление достаточно просто своими руками, здесь важно только подобрать подходящие материалы, которые укладываются по всему периметру конструкции. Выбор утеплителя зависит от того, из чего сделана труба, а также какова ее длина и другие параметры.

Таким образом, булерьян должен быть оснащен качественным и надежным дымоходом, характеристики которого должны быть заранее грамотно просчитаны. Дополнительно его необходимо установить в соответствии со всеми рекомендациями, требованиями и правилами, чтобы в результате получить печь, которая будет великолепно справляться с обогревом, и при этом будет безопасной и высокоэффективной.

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ
ПЕЧЬ НА?

Для
обогреватели, устанавливаемые на ножках или тумбах, обеспечивающие не менее
6 дюймов вентилируемого пространства под топкой или основанием
устройства, используйте плотно прилегающие полнотелые кирпичи или
блоки толщиной не менее 2 дюймов. Верхняя поверхность
кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы
прибор со всех сторон. Напольный протектор, внесенный в список
признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена
в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО
ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ
МАТЕРИАЛ? Стандартный зазор для приборов, установленных в
помещения, большие по сравнению с размером устройства
находится на расстоянии 36 дюймов от верха, размеров, задней или передней части устройства.В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН
КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет!
Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить
зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита.
Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные
материалы, размещенные непосредственно у стен, дают слабую защиту.Эти материалы очень хорошо проводят тепло; они будут почти
как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный
допускаются следующие зазоры:

  • ан.
    инженерно-техническая система защиты, одобренная проверяющим
    орган, обладающий юрисдикцией
  • продуктов
    и материалы, перечисленные в целях защиты
  • а
    негорючий протектор установлен на расстоянии дюйма или более от
    горючая стена для свободной циркуляции воздуха позади
    Это

В
сокращение указано NFPA и большинством кодексов.Например,
когда требуемый зазор без защиты составляет 36 дюймов,
Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством
в качестве защиты стены уменьшает зазор максимум на 66 процентов,
до 12 дюймов от горючей стены.

КАНАЛА ИЗЛУЧАЮЩЕГО ТИПА
ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран,
зазор может быть уменьшен, как указано. Или построить тепловой экран
должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках.
Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран
должен быть из листового металла 28-го калибра, установлен на полу, чтобы
обеспечить неограниченную циркуляцию воздуха между экраном и стеной
(см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО
ЩИТ МНЕ НУЖЕН?

Любая
область в пределах 36 дюймов от дровяной печи должна быть покрыта
показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ
НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да.
Зазор должен быть в три раза больше диаметра трубы, т.е.грамм.,
6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут
использоваться для уменьшения зазора в том же соотношении, что и для
печь. Например, с помощью листового металла можно уменьшить зазор.
на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ
ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы
не надо.
Но в случае крайней необходимости утверждаются следующие:
методы:

  • Сборка
    кирпичная стена толщиной 3,5 дюйма, обрамленная горючим
    стена с минимальным зазором 12 дюймов от глиняной облицовки
    к горючим.
  • Использование
    массивный, изолированный, заводской дымоход с
    9-дюймовое воздушное пространство для горючих материалов.
  • Использование
    соединитель дымохода из листовой стали 24 мм с вентилируемым
    наперсток плюс 6 дюймов стекловолоконной изоляции.
  • Использование
    массивный, изолированный, заводской дымоход над
    Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс
    2 дюйма от наружной стенки дымоходной секции и горючих материалов.

Разъемы
также должен выдерживать шаг не менее 1/4 дюйма на фут от
прибор к дымоходу. Избегайте крутых поворотов, которые создают
чрезмерное сопротивление потоку дымовых газов и опора
и надежно закрепите винтами для листового металла, заклепками или другими
утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ А
ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?


Каждый должен выходить в отдельный дымоход. Множественные подключения
может привести к выходу дымовых газов и искр через одно отверстие дымохода
к другому, снижая эффективность и воспламеняя несгоревшие газы
в дымоходе.

НАСЧЕТ СОЗДАННОГО НА ЗАВОДЕ
ДЫМОХОДЫ?

Они
эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота
накапливаются, потому что внутренние стены быстро нагреваются. Необходимость
зазор от горючих материалов отмечен в каждом разделе UL-списка,
заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ
ДЫМОХОД МЕТАЛЛУРГИЧЕСКОГО ЗАВОДА ЛУЧШИЙ?

Оба
безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии.Важно иметь изолированный дымоход, особенно с
герметичная дровяная печь. Внутренние дымоходы предпочтительнее
экстерьер, потому что они теплее. Также круглые вкладыши больше
эффективнее прямоугольных. Внешний вид и цена другие
соображения.

ВЫ МОЖЕТЕ ИСПОЛЬЗОВАТЬ ОДИН
НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет!
Дымовая труба никогда не предназначалась для использования на улице.Вода и зола
образуют щелок, который быстро разъедает одностенные трубы. Также креозот
быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО
ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?


Все дымоходы должны иметь облицовку из плитки. Дома, построенные до
1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны
быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ
РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA
211 заявляет следующее:

  • В
    дымоход не должен превышать поперечное сечение не более чем в три раза.
    область выхода дымохода.
  • система должна быть спроектирована и установлена ​​так, чтобы ее можно было
    осмотрел и почистил.
  • А
    устройство, работающее на твердом топливе, НЕ должно пропускать воздух внутрь или через
    заводской камин, если он специально не
    перечислены для этой цели.

КАК ВЫСОКОЕ ДОЛЖНО
ДЫМОХОД БЫТЬ?

Это
должен выступать не менее чем на три фута над самой высокой точкой, где
он проходит через крышу.Он должен быть на два фута выше, чем
все, что находится в радиусе 10 футов, включая саму крышу,
нависающие деревья, прилегающие здания и т. д.

КАК Я МОГУ УПРАВЛЯТЬ
КРЕОЗОТ?

креозот
конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип
дымохода очень важно. Желателен утепленный.
Большой герметичный обогреватель в маленьком доме в закрытом положении.
будет производить креозот независимо от вида сжигаемой древесины
или его влажность.Свести к минимуму образование креозота за счет:

  • Использование
    Дровяное оборудование, материалы для дымохода и
    установка устройства в соответствии с инструкциями производителя.
  • Правильный
    определение размеров дымохода и комплектующих.
  • Дом
    небольшой горячий огонь на короткое время, а не «холостой ход»
    огонь в течение длительного периода при умеренных температурах.
  • Хранение
    горячий огонь; многие производители рекомендуют открывать заслонку
    и дать плите гореть как минимум 15 минут.
    сжечь небольшое количество креозота.
  • Использование
    только хорошо выдержанные твердые породы.
  • Проверка
    вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2


Этот документ
взято из
Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр.
Дата публикации: октябрь 1991 г.

Рональд
К. Шут, специалист по безопасности расширений, Делавэрский университет
Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий
компании или продукты упомянуты в этой публикации исключительно
с целью предоставления конкретной информации. Упомянуть
компании или продукта не является гарантией или
гарантия на продукцию Сельскохозяйственной опытной станции
или Delaware Cooperative Extension или одобрение продуктов
других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: Информация в
NASD не представляет политику NIOSH. Информация включена в
NASD появляется с разрешения автора и / или правообладателя.
Более

Как сделать булерьян своими руками

  • Материалы и инструменты, необходимые для работы
  • Изготовление рамы
  • Изготовление камеры дожигания
  • Обшиваем раму утюгом
  • Дымоход
  • Изготовление топочного люка
  • Воздуходувка или организация подачи воздуха в топку
  • Установка навесов на дверь топки
  • Установка замка
  • Похожие видео

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива легко обогреет средний гараж.Вот только популярность и экономичность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Материалы и инструменты, необходимые для работы

инструментов:

  1. Инверторный сварочный аппарат.
  2. Угловая шлифовальная машина.
  3. Дрель.
  4. Различные подручные инструменты (плоскогубцы, молоток, напильник и т. Д.).).

Необходимые материалы:

  1. Труба квадратная 50х50х4,0 — 27 м.
  2. Труба профильная 30х20х2,0 — 0,76 м.
  3. Труба профильная 40х25х2,0 — 2 м.
  4. Трубка ∅ 15 мм — 60 см.
  5. Листовой металл 5 мм — 3 м 2 .
  6. Листовой металл 100 мм — 0,1 м 2 .
  7. Труба ∅ 95х5,0 — 1 м.
  8. Проволока ∅ 10мм — 0,5 м.
  9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук.Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, представляющей собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка ∅ 15 мм

Полученные заготовки складываем друг на друга в стопку так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прижимая сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Именно они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырежьте две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас утюгом

Из листового металла (3 мм) нарезаем полосу стальную 400х50 (18 шт.) И 350х50 (36 шт.). Ими обжигаем боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма. В результате должна получиться шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и планки для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов у нас будет отверстие для дымохода 85 мм, которое , после примерки, должен находиться полностью в камере меньшего размера — в камере дожигания.

В передней панели делаем отверстие по центру нижнего отсека в виде квадрата размером 250х250 мм. Именно через него дрова будут подаваться в топку.

После вырезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество.

Дымоход

В качестве дымохода будем использовать толстостенную трубу (∅ 95 мм) длиной 50 см. Также для дымохода необходимо сделать задвижку, с помощью которой можно будет регулировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (∅ 85 мм) по схеме. Еще нам понадобится проволока ∅ 10 мм.

Перед установкой дымохода к печи на расстоянии 70–100 мм от начала трубы просверливаем в ее стенках сквозное отверстие диаметром 1 см.Продеваем через имеющийся у нас провод, предварительно согнутый буквой «Г». И к нему, прямо в дымоход, прихватываем сам лепесток клапана.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана дымоход аккуратно приваривается к задней стенке булерьяна, по краю предварительно проделанного отверстия.

Изготовление топочного люка

Приступаем к установке дверцы топки.Отверстие для горения на передней крышке по периметру «затягиваем» профилированной трубой 40х25 мм.

Вырежьте из листового металла толщиной 10 мм квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40х25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Приступаем к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде сплошной круглой, без вырезанной четвертины, а длина трубы 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверь топки

Перед приваркой навесов к двери ее необходимо установить и зафиксировать путем приваривания в 2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если навесные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а в случае его отсутствия можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, фиксирующие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По запросу для лучшей устойчивости к печке крепятся 4 опорные стойки из профилированной трубы или металлического уголка.

Как видите, ничего сложного в технологии приготовления булерьяна нет. При наличии терпения, желания и необходимого инструмента сделать печь сможет каждый человек с минимальным опытом работы с металлом.

канадских печей для дачи «Булерьян»: отзывы. Печь «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов.Первоначально он назывался «Бренеранский». Первый котел сотрудники компании изготовили в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же это было безопасно для здоровья человека.

Производство печей длительного горения

На сегодняшний день вся продукция компании «Булерьян» производится на пяти заводах. При этом он проходит строгий контроль и тщательно проверяется. Все это дает возможность изготавливать печи с высоким коэффициентом теплопередачи.Дополнительно производители постарались сделать для них прочный корпус. Как правило, он состоит из стального листа толщиной 4 мм. Благодаря применению инновационной технологии расход топлива печей Булерьян невысокий. В результате вся конструкция получается герметичной и безопасной для здоровья человека.

Как работает духовка?

Внутри печи находится объемная вторичная камера. За ним находятся теплообменные трубки, которые отвечают за температуру в системе.Далее идет труба дымохода, которую можно регулировать. В задней части духовки установлена ​​специальная двойная стенка. Воздуходувка и зольник расположены в первичной камере устройства. Возле передней стенки находится регулятор изменения мощности. Далее идет дверь загрузочной камеры с ручкой.

Особенности монтажа печей Булерьян

Установка такого агрегата в доме — дело ответственное. Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов.В некоторых случаях допускается использование теплоизоляции. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно нужно проверить конструкцию дымохода. Горизонтальные участки длиннее 80 см не допускаются. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Отзывы потребителей о духовке Булерьян Классик (тип 00)

Отзывы о духовке Булерьян Классик хорошие. Эта модель понравилась многим, потому что она отлично подходит для небольших дач.При этом мощность печи составляет 6 кВт. По словам владельцев, хорошо работает на брикетах, дровах и древесных отходах. КПД 75%.

На одной закладке дров печь способна отапливать дачу 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом корпус устройства добротный и имеет интересный дизайн. Также эти печи Булерьян получили хорошие отзывы эксплуататоров благодаря простоте эксплуатации. Компактные размеры модели также выделяются из достоинств.

Отзывы экспертов о печи «Булерьян Классик» (тип 00)

Эти печи «Булерьян» получили хорошие отзывы экспертов. Многие из них, соглашаясь с мнением потребителей, утверждают, что компактность устройства — несомненный плюс модели. Его высота — 710 мм, ширина — 490 мм, глубина — всего 680 мм, а вес — 65 кг. Диаметр дымохода в свою очередь стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из прочной стали 08КП.Трубы устройства имеют правильную форму и производятся на специальном оборудовании.

У этой модели их диаметр всего 57 мм. Благодаря этому выделяемое тепло надолго сохраняется в системе. Сварка на корпусе печи также выполнена качественно и ее следы практически незаметны. Это обеспечивает хорошее уплотнение. Также печь для дачи («Булерьян») имеет положительные отзывы благодаря наличию удобной загрузочной камеры. Он имеет большой объем и позволяет быстро и комфортно заправлять его топливом.При этом дверь широко открывается и легко закрывается.

Отзывы о модели «Булерьян Кантри (тип 00)»

Духовка Булерьян Кантри заслужила положительные отзывы. Покупателям понравилась эта модель из-за загрузочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, используют уголь или обычные дрова. Дополнительно печь может работать на коре, торфе или щепе. Коэффициент продуктивности в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на целых 8 часов.

Таким образом, необходимо загружать топливо примерно два раза в сутки. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также отзывы за компактность получили печи «Булерьян» (отопительные). Модель имеет высоту 710 мм, ширину 490 мм и глубину 680 мм. Общий вес устройства 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, с его установкой проблем не возникает.

Мнение экспертов о «Булерьян Кантри (тип 00)»

Эти печи «Булерьян» имеют разные отзывы экспертов.Некоторые хвалили эту модель за качество сборки. Он изготовлен из толстого стального листа. Выход в дымоход тоже очень качественный. Кроме того, многие положительно отметили сварку труб. В целом все их изгибы имеют правильную форму.

Таким образом, на топке нет мест сужения трубы (диаметр одинаковый по всей длине). Это значительно увеличивает производительность. С помощью двухфазной системы сжигания печь способна отапливать дачу площадью 40 кв.м. при высоте потолка не более 2,5 метров.

Новая модель печи Булерьян MAXI (тип 00)

Отзывы о печи Булерьян MAXI разные. Многие покупатели хвалят эту модель за производительность и экономичность. В отличие от предыдущих моделей, эта духовка имеет мощность целых 7 кВт. Этого вполне достаточно, чтобы отапливать дачу объемом 125 куб. м. В этом случае КПД находится на уровне 75%. Новая доработанная топка этой печи уже зарекомендовала себя с положительной стороны.Его дверца большая и позволяет быстро загружать дрова.

При этом глубина топки значительна, и за один раз можно складывать до 6 кг древесных отходов. В результате температура будет оставаться стабильной в течение 7 часов. Регулировка мощности очень проста и с ней справится даже новичок. В установке духовой шкаф также прост, и особых проблем не доставит. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого дачи.

Что говорят эксперты о Булерьян МАКСИ (тип 00)?

Эта канадская печь «Булерьян» получила отзывы специалистов не столь восторженные, как другие модели этой компании. Так что многие специалисты считают его довольно большим. Поэтому для того, чтобы его разместить, понадобится много места. Причем вес этой модели очень серьезный — 80 кг.

Также следует учитывать, что дымоход для него должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход.Среди достоинств модели специалисты отметили качество сварки кузова. Все трубки духового шкафа очень плотно прилегают, поверхность у них ровная. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь Булерьян Кантри (тип 01)?

Духовка «Булерьян Дачная» получила хорошие отзывы покупателей. Эта модель выделяется среди других своей мощностью. Этот показатель находится на уровне 11 кВт. Благодаря этому можно отапливать помещение объемом от 200 кубометров.м. Таким образом, данная модель подходит только для очень больших дач. Его габариты тоже не малы, как и мощность. Итак, высота 845 мм, ширина 560 мм, а глубина 810 мм. При этом весит модель 90 кг.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. В целом продуктивность тоже на уровне 75%. Подставка для установки духовки в комплект не входит, что немного расстраивает покупателей. Однако его можно заказать отдельно.При этом есть возможность подобрать цвет на свой вкус.

Подведение итогов

В целом печи длительного горения Булерьян заслуживают хороших отзывов неспроста. Однако все возможные риски следует просчитать заранее. Ведь опасность возгорания при использовании твердотопливной печи очень высока. Если при строительстве дачного участка использовались горючие материалы, то от покупки этого устройства лучше отказаться. Из преимуществ этих агрегатов можно выделить эффективность и универсальность.

Многих радует то, что в печь Булерьян можно загружать и дрова, и уголь. В то же время это устройство можно использовать в сочетании с другими нагревательными приборами. Также не стоит забывать о компактности большинства моделей Булерьян. Качество сборки всегда отличное, а производитель дает отличную гарантию. Дизайн печей тоже очень удачный и легко впишется практически в любой интерьер. С их уходом проблем нет, и время от времени убирать золу не так уж и сложно.

особенности конструкции и принцип работы, правила монтажа и как правильно отапливать булерьянские печи с водяным контуром

Трудно представить любой красивый и уютный дом без качественного отопления, создающего в нем комфортные условия. Поэтому большое внимание уделяется установке отопительного оборудования в загородных домах. Одним из таких современных приборов, используемых для отопления помещений, являются водонагревательные плиты канадского производителя «Булерьян».Это устройства, оснащенные теплообменниками, благодаря которым при минимальных затратах все помещения в доме отапливаются равномерно и очень быстро.

При работе печей с водоемом их поверхность совершенно не нагревается, поэтому кислород в помещении не выгорает. Кроме того, установка такого оборудования дает возможность обеспечить всю семью горячей водой с небольшими затратами на топливо. Особенно желательно устанавливать духовые шкафы этой группы в помещениях постоянного проживания… КПД таких устройств 87%.

Схема подключения печи Булерьяна

Основные преимущества:

  • Наличие патрубков для теплоносителя, образующих кожух-конвектор топки.
  • Герметично закрытые двери.
  • Верхнее расположение форсажной камеры.
  • Подача нагретого воздуха в камеру дожигания.
  • Отсутствие зольника.

Благодаря продуманной конструкции печи Булерьян полностью сжигают не только дрова, но и продукты разложения.Специальное разветвление труб способствует увеличению теплоотдачи оборудования. Булерьян эффективно нагревает воду в трубах и быстро обеспечивает теплом все подключенные радиаторы.

В настоящее время используется для обогрева жилых помещений различными установками. Один из новых видов оборудования — булерьян с водяным контуром. Если говорить об этом оборудовании более подробно, то его можно охарактеризовать как конструкцию из качественного металла с приваренными к нему трубами.

Главная особенность этого устройства в том, что он не только обеспечивает обогрев помещения, но и способствует возникновению процесса конвекции.В результате разные части комнаты нагреваются равномерно.

По внешнему виду это оборудование является котлом , работающим на дровах и других видах древесного топлива. Поскольку эта установка может работать только на древесных материалах, перед ее приобретением нужно хорошо подумать, насколько выгодно будет использовать это оборудование для отопления в своем доме. В крупных городах дрова — довольно дорогой вид топлива. Для того, чтобы приобрести его в необходимом количестве, необходимо специально отправиться в магазин, торгующий таким древесным материалом.


Принцип действия

Этот духовой шкаф работает по хорошо известному закону физики. Основной принцип сводится к тому, что горячий пар стремится вверх, а холодный — вниз. В результате даже небольшие печи с водяной рубашкой способны обеспечить подогрева до 5 кубометров воздуха … В этом случае оборудование не горит. То есть кислородное выгорание в помещении исключено.

Специалисты считают Булерьян одной из экономичных печей, так как, применяя ее в домашних условиях, можно снизить затраты на топливо.Это обеспечивается наличием в его конструкции специальной форсажной камеры. Он сжигает весь газ, образовавшийся в процессе сгорания. В конструкции такой печи кожух выполняет роль теплообменника. Внутри кожуха можно найти минимум 6 труб , которые примыкают к потолочной камере. Это обеспечивает лучшую теплопередачу в воде.

Теплоноситель подается в верхнюю точку всей системы. Потом идет прямо к радиаторам, а от них обратно в духовку.Именно там находится кран, через который сливается теплоноситель. Такой простой принцип работы этой печи, оснащенной водяным контуром, обеспечивает при использовании быстрый обогрев помещения любого размера без высыхания кислорода.

Особенности оборудования с водяным контуром

Для любой духовки характерен ряд неоспоримых преимуществ. Булерьян — не исключение. Эффективность использования данного оборудования во многом зависит от:

  • , в каком помещении оно будет установлено;
  • какие расходы готов нести собственник.

Следует понимать, что цены на такие установки довольно высокие. Кроме того, во время эксплуатации приходится нести серьезные расходы.

Основные особенности Булерьяна с водяным контуром:

  • в конструкции топки имеется дожигатель газа, который расположен в верхней части камеры сгорания;
  • духовка оборудована герметичными дверцами;
  • кожух, снабженный этим оборудованием, увеличивает конвекцию горячих воздушных масс;
  • зольник в таких печах не предусмотрен.

Булерьян отличается от других типов печей особым расположением труб. Это увеличивает тепловыделение при использовании этого оборудования. Холодный воздух поступает в нижнюю трубу. Когда он нагревается до определенной температуры, он распространяется по комнате.

Стоит отметить, что в отличие от других видов оборудования для обогрева помещений, работающих на дровах, конструкция булерьяна продумана до мелочей … В камере сгорания при работе топки сжигаются не только дрова. , но и продукты сгорания.Поэтому для создания комфортной температуры в помещении хозяин может по минимуму использовать природное топливо.

Установка печи

Установка этого оборудования не представляет особой сложности. Для выполнения монтажных работ требуются доступные материалы, а методы, используемые для монтажа, не слишком сложны даже для новичков. Перед тем, как приступить к установке, следует выбрать место , где будет располагаться духовка. Стоит отметить, что его установка может производиться в любой точке конструкции.Единственное требование, которое необходимо выполнить — оборудование должно располагаться на расстоянии 50 см от стены.

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют использовать трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высоких температур. К тому же они лучше всего подходят для такой системы отопления.

Когда установка элементов системы отопления завершена, проводится такая процедура, как опрессовка … Затем вся система заполняется водой. После этого печь можно запускать, после чего следует понаблюдать за ее работой. Если при установке не было допущено никаких ошибок, то техника будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании такого оборудования в доме нельзя забывать о безопасности. Для этого стену, возле которой будет установлена ​​духовка, следует обработать негорючим материалом. Наносится на поверхность стены на 1 м выше верха топки.

КПД Булерьяна по сравнению с газовым отоплением

Перед покупкой любого отопительного оборудования необходимо убедиться, что оно будет выгодно потенциальному владельцу. В настоящее время в магазинах предлагается большое количество котлов , которые имеют отличный дизайн , но довольно дороги в эксплуатации. Поэтому необходимо подобрать модель установки, имеющую эстетичный вид, недорогую и не требующую от владельца больших денежных затрат при эксплуатации.

Положительные характеристики

Популярность этой духовки связана с достоинствами, поэтому потенциальному покупателю в первую очередь необходимо с ними ознакомиться.

  • Использование печей Булерьян обеспечивает быстрого и равномерного обогрева помещений большой площади. Если установка оборудована водяным контуром, то создаваемая тепловая энергия легко транспортируется даже в помещения, расположенные на втором и третьем этажах.
  • Данная модель имеет небольшие размеры.
  • После установки владельцу предоставляется удобство использования. Процесс установки не очень сложный. Однако необходимо устройство дымохода, для которого лучше пригласить профессионального печника.
  • Если сравнивать эту печь с традиционными, то при работе она расходует меньше топлива … Одной полной загрузки хватит на 12 часов установки.

Такие преимущества, которыми обладают эти печи, наверняка подтолкнут многих владельцев частных домов к покупке булерьян.Однако эти настройки не лишены недостатков, о которых нужно узнать перед походом в магазин.

При использовании этой печи только дров с низким процентом влажности … Желательно использовать те породы деревьев, которые не образуют смолу при горении.

В процессе эксплуатации генерируемые генераторные газы в таких моделях используются не полностью. В камере сгорания их сгорание происходит в объеме менее 70%, поэтому такую ​​топку нельзя назвать идеальной.При проведении работ по устройству дымохода особое внимание нужно уделить утеплению трубы. Если этого не сделать, то в процессе эксплуатации оборудования будет происходить конденсат, что снизит эффективность Булерьяна.

В большинстве случаев эти печи из металла … Следовательно, необходимо разместить соответствующую защиту на расстоянии одного метра от установки. Если расположение котла находится на углу на стыке двух стен, то необходимо подумать об их защите.Их нельзя ставить близко к стенам. Это большая проблема для маленьких помещений. 20 см — это максимально допустимое расстояние от этих установок до стены.

Если вы хотите сэкономить место и разместить духовку как можно ближе к стене, то вам придется накрыть их длинными металлическими листами, превышающими высоту духовки. Между стеной и листом желательно установить базальтовый утеплитель. Когда это будет сделано, металлический экран будет выполнять сразу две функции — защищать систему от нагрева и выступать в качестве дополнительного источника тепла.

Есть еще одна вещь, о которой нужно знать. Это касается конструктивных особенностей печи. При эксплуатации установки в отверстия труб попадет пыль … Во время работы духовки возникает высокая температура, которая выгорает все на своем пути. При использовании булерьяна может появиться неприятный запах. Кроме того, в воздухе возле печи появляются положительно заряженные ионы. Они хорошо притягивают частицы грязи, которые попадают внутрь человеческого тела. Если в помещении преобладают вирусы простуды, то велик риск заболевания у здоровых людей.Поэтому во избежание этого необходимо регулярно проветривать комнату, а также проводить влажную уборку 2 раза в день.

Вывод

Для обогрева помещения можно использовать различные системы отопления. В последнее время набирает популярность булерьян с водяным контуром. По внешнему виду этот котел имеет свои особенности эксплуатации и установки … Прежде чем приобретать его в качестве основного компонента своей системы отопления, необходимо ознакомиться с его достоинствами и недостатками.

Стоит понимать, будет ли выгодно использовать эту установку у себя дома. После покупки нужно подумать о качественном монтаже. Если вы сомневаетесь, что вам удастся правильно установить эту духовку и правильно подключить ее к водяному контуру, то в этом случае лучше всего прибегнуть к помощи специалистов.

Отопление в доме

Россия — очень большая страна, границы которой лежат в разных климатических зонах. Поэтому проблемы отопления жилых домов везде решаются по-разному.Там, где основным топливом является дрова, часто можно встретить твердотопливные булерьянские котлы с дополнительным водяным контуром. Они работают исключительно на дровах, и никакое другое топливо использовать нельзя. Ведь внутри топки происходят сложные физико-химические процессы, протекание которых можно обеспечить только сжиганием сухих дров. Поэтому перед тем, как выбрать именно эту модификацию, стоит внимательно просчитать стоимость и доступность указанного вида топлива.


Как работает плита?

Доподлинно известно, что идея создания необычной конструкции пришла в голову канадским лесорубам.Они поделились своими мыслями с инженерами, и на свет появилась железная печь Булерьян. В его основе круглый корпус, напоминающий бочку, а внутреннее пространство разделено на два уровня. Нижняя часть ствола играет роль топки, куда кладут дрова и где их разжигают. Здесь образуется высокая температура, способствующая накоплению большого количества тепла.

При сжигании дров образуются горячие газы, которые поднимаются вверх и заполняют пространство второй части круглого ствола.Несколько изогнутых труб проходят через центр двух печей. Хорошо известный метод конвекции позволяет нам использовать естественные физические процессы на благо человека.

Холодный воздух поступает в Булерьян по трубам. В топке встречается раскаленный контур, за счет которого образуется стремительно движущийся воздушный поток, который с огромной скоростью устремляется наружу, унося с собой все тепло печи. Без использования вентиляторов нагнетаются горячие струи, которые очень быстро прогревают маленькое помещение. Таким образом, в котле Булерьян с дополнительным контуром используются все три метода нагрева — конвекционный, теплопередающий и теплообменный.

Отлично вписывается в интерьер

Описанная печь работает по-особенному:

  1. Сначала топку немного прогревают древесными отходами.
  2. Затем ее нижняя часть горла до краев забита деревом.
  3. Твердое топливо сначала тлеет в течение 12 часов, в течение которых образуется древесный газ.
  4. Излучает тепловую энергию намного больше, чем дрова.
  5. Образуется воздушный поток, температура которого часто достигает 120 градусов по Цельсию.
  6. Вырывается через систему трубопроводов. Таким образом, помещение быстро и эффективно отапливается без перезагрузки.

Примечание! Во второй топке газ не может полностью выгореть даже при хорошей тяге. Поэтому для комфортного использования печи с водяным контуром необходимо установить качественный дымоход. Любой дефект в его системе приведет к утечке окиси углерода, что очень опасно. Новичкам специалисты не рекомендуют устанавливать дымоход самостоятельно.Экспериментировать с этим нельзя, установку печи лучше сразу доверить профессионалам.

Особенности установки с водяным контуром

Принципиальная схема использования

До недавнего времени практически все твердотопливные печи не могли конкурировать с системами центрального отопления. А все потому, что с помощью топочного оборудования было сложно отапливать большое помещение, разделенное на жилые секции. Но после того, как нам удалось совместить обычный дровяной котел и водяной контур, многое изменилось.

Сегодня даже печь Булерьян может быть оснащена системой циркуляции, по которой будет перемещаться теплоноситель. Новые модификации получили приставку «аква». Так родились «Аква-Булерьян» и «Бреннеран-Акватен», которые можно использовать для организации системы водяного отопления.

По конструкции водяной контур занимает почти 70% площади всей камеры сгорания. Поэтому вода в нем нагревается очень быстро и равномерно, а потери тепла минимальны. Здесь нет резких перепадов температуры, скачков давления, поэтому система работает исправно и эффективно.КПД печи Булерьян сопоставим с КПД газогенератора. Циркуляция воздуха хорошо зарекомендовала себя, поэтому сегодня часто можно увидеть такие установки и в жилых домах, и в производственных помещениях, и в общественных местах.

Печи Булерьян, оборудованные водяным контуром, в течение 12 часов вырабатывают тепло со стабильной температурой. Это дает возможность максимально отодвинуть перекладку дров.

Положительные технические характеристики

Модель своими руками

  1. Современные булерьянские духовые шкафы позволяют очень быстро и равномерно прогреть большую комнату.
    Выбирая модели, оборудованные водяным контуром, легко транспортировать тепло даже в помещения, расположенные на втором и третьем этажах.
  2. Сама печь Булерьян имеет компактные размеры.
  3. Пользоваться им очень удобно, и установить несложно, но установку дымохода лучше доверить профессиональным печникам.
  4. По сравнению с аналогами печи Булерьян потребляют намного меньше топлива. Одной максимальной полной загрузки хватает на 12 часов работы.

Конечно, такой перечень эксплуатационных преимуществ открывает большие перспективы. Но для полного понимания особенностей описываемой конструкции специалисты рекомендуют внимательнее присмотреться к недостаткам оборудования.

Отрицательные точки

Разные размеры

  • Загружать булерьянскую печь можно только хорошо просушенными дровами и желательно теми камнями, которые при горении не образуют смолы.
  • Генераторные газы в такой модели используются не полностью, менее 70% из них горит во второй топке, поэтому установку нельзя назвать идеальной.
  • При сооружении дымохода необходимо большое внимание уделить изоляции трубы. В противном случае образуется конденсат, снижающий КПД печи Булерьян.
  • Поскольку основной элемент конструкции — корпус — чаще всего металлический, котел является источником тепла. Поэтому в пределах метра от него все должно иметь соответствующую защиту. Если котел стоит в углу на стыке двух стен, то придется подумать, как их защитить.Ставить печь Булерьян вплотную к стенам нельзя. А это проблема для маленьких домов. Максимально допустимое расстояние — 20 см.

При желании сэкономить место придется обшить стены металлическими листами высотой больше высоты корпуса описываемого устройства. Между стеной и листом желательно установить базальтовый утеплитель. В этом случае металлический экран будет выполнять две функции — защищать стены от нагрева и работать как дополнительный источник тепла.

  • И еще один момент, касающийся конструктивных особенностей печи. В отверстие трубы неизбежно попадет пыль. При розжиге печи Булерьян в нагретых каналах образуется такая высокая температура, что она выжигает все на своем пути. В результате работа оборудования часто сопровождается неприятным запахом.

Схема установки

Кроме того, в воздухе вокруг нагретой печи появляются положительно заряженные ионы. Они моментально притягивают мельчайшие частицы грязи, попадающие внутрь человеческого тела.Если в комнате есть вирусы простуды, вероятность заражения у здоровых людей значительно возрастает. Поэтому отапливаемые такой установкой помещения придется постоянно проветривать или более тщательно убирать, делая влажную уборку дважды в день.

Тем, кто присматривается к подобным установкам, специалисты рекомендуют обратить внимание на материал, из которого изготовлены дверцы котла. Есть модели со стеклянными дверцами. Выглядят они очень эффектно, к тому же через них можно наблюдать сгорание топлива.Однако такой элемент значительно увеличивает стоимость печи Булерьян. Никакой практичности, никакой эстетики стеклянная дверь не имеет. Пламя видно сквозь него только в момент розжига. Из-за этого специалисты рекомендуют не переплачивать и приобретать духовки Булерьян с обычной металлической дверцей.

Обобщение по теме

Конструкция булерьянской печи была изобретена еще в прошлом веке. Затем она стала венцом инженерной мысли, но даже сегодня, в век компьютерных технологий, ее популярность сохраняется.Подобное оборудование используется для организации воздушного отопления. Горячий воздух конвертерным способом распространяется по помещению, равномерно прогревая пространство в целом. Котлы, оснащенные водяным контуром, позволяют организовать автономное отопление.

Любой частный жилой дом нуждается в системе отопления .

Иногда газоснабжение дома технически нецелесообразно, а установка котла с документацией затруднительна и затратна по деньгам.

Использование воздухонагревателей неэффективно , если необходимо отапливать несколько смежных комнат, поскольку калориферы предназначены для обогрева неразделенного пространства.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов, которую затем воплотила в жизнь инженерная мысль энергетиков. Теперь название печи Булерьян ( Bullerian ) стало почти стандартным, т.е. несущим тепло и уют.

Принцип работы

Такая конструкция не только удачна гибрид буржуйки с обычной печкой Если раньше не могли обогревать отдельные помещения, то подключение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

Форма булерьянской печи напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса печи предназначен для розжига и сжигания дров. Там же образуются высокие температуры и концентрируется тепло.

После догорания древесины газы поднимаются в верхний отсек корпуса. В центре печи приваренных к ней гнутых трубы, или, как их еще называют, радиуса патрубков.

Обеспечивают обязательную конвекцию , т.е.е. движение тепла для нагрева воздуха и равномерного его распределения по помещению.

Конструкция печи такова, что трубы топки плотно прилегают к дровам, обмотка »Её на 70%
… Они играют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплообмен, теплопередача и конвекция. В отличие от знаменитой печи поверхность не нагревается, а значит, сохраняется кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб с системой водяного отопления сверху — к водопроводу, а снизу — к обратному коллектору.

Так что духовой шкаф, как нагревательный элемент, получает гидроленту или дополнительных функций, распределяющих тепло за счет движения горячей воды по трубам, опоясывающим жилище.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы … Конструкция печи позволяет подключать несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах, отлично подходит , коттеджам или дачам.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка повышает общую производительность. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода при движении проходит через радиаторы, после остывания возвращается в дымоходы.

Подключение печи к системе отопления

Общие scroll Элементами всей системы отопления с плитой являются:

  • печь булерьян ,
  • напорный коллектор ,
  • коллектор обратный ,
  • радиаторы ,
  • кран для слива воды ,
  • расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то монтаж печи Булерьян может быть произведен самостоятельно. Ему достаточно простых и доступных .

В целях безопасности печь должна быть установлена ​​на прочном, термостойком, негорючем основании с учетом расстояния до стен не менее 70
см. Подключение воды и дымоходов производится сваркой или резьбовыми соединениями.

Нагрев вода может достигать 90
градуса, поэтому площадку с установленным котлом нужно размещать отдельно с ограниченным доступом детей.

Дымоход

Особого внимания требует отвод дымохода … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не сгорает.

Здесь нужна консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные условия Правильный монтаж и эксплуатация дымохода:

  • установка на высоте не менее 3 м. над печью в соответствии с правилами пожарной безопасности;
  • периодическая очистка от оседания сажи на стенах.

Можно использовать для теплоизоляции слоя минеральной ваты.

Расход топлива

Примечательной особенностью духовки является экономичность Расход топлива.Используйте только высушенную древесину, не образующую смол при горении.

Древесная щепа или древесина горит с высокой эффективностью , практически не оставляя золы. Две полные загрузки печи обеспечивают обогрев помещения в сутки 60
кв.м.

Дверь, или заслонка, одновременно обслуживает нагнетатель , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Топочный котел позволяет долго сохранять тепло, а период теплоотдачи увеличивается.

Важно: тепловая мощность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным преимуществом печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

  • компактность ,
  • транспортабельность на разные этажи здания,
  • простота использования ,
  • высокая эффективность ,
  • экономия топлива ,
  • быстрая окупаемость на покупку и установку,
  • возможность изготовления печи и крепления своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

  • в небольших домах нужно будет обшить стены металлическими листами, чтобы установить печь как можно ближе к ним,
  • если вы не топить печку в холодную погоду, есть опасность замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи проверены на протяжении времени от изобретения до наших дней. Потребители обращают внимание на то, что при эксплуатации :

  • помещение , в котором находится духовка, нужно ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
  • печь нельзя зажигать без проверки наличия воды в системе с водяным контуром и состояния расширительного бачка.


Печь Булерьян часто называют печкой без изъянов. И это действительно так. За одним исключением, которое не связано с дизайном, производительностью или экономичностью. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его девать. Все. Больше нет недостатков.

Булерьян устройство и принцип действия

Этот обогреватель был разработан специально для мобильных бригад канадских лесорубов, которые кочуют с места на место в течение сезона (зимой).Поэтому с самого начала были предъявлены высокие требования к безопасности и эффективности: печь должна нагреть комнату за считанные минуты. При этом отсутствует сложная настройка и регулировка, возможность получения ожогов должна быть сведена к минимуму, попадание в помещение углекислого газа должно быть исключено. К тому же легкий вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи Булерьян — много интересных и эффективных решений

Корпус печи имеет форму цилиндра у менее мощных моделей и каплевидную (в поперечном сечении) форму у агрегатов для больших отапливаемых площадей. В корпус встроены синусоидальные трубы. В основном они расположены внутри корпуса, выступая из него всего на 1/3. Это сделано для оптимальной теплоотдачи: холодный воздух засасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит горячим. В активной фазе горения мощность может составлять 120 ° C или немного выше.В минуту перекачивается от 4 до 6 кубометров, поэтому помещение действительно быстро нагревается.

Топка разделена на 3 части. Разделены вверху и внизу: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть топки отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка устанавливается горизонтально и примерно на ¼ своей длины не достигает двери. В этой вторичной камере происходит частичное дожигание газов, выделяющихся при сжигании древесины.Воздух для этого процесса поступает из топки через отверстия в перегородке. Следовательно, сгорание топлива неполное (пока). Но не весь процесс происходит в топке, остальные газы догорают в трубе.

Дверь широкоформатная, посадка герметичная, на нем есть патрубок со встроенным поворотным дросселем, выполняющий роль нагнетателя. Регулируя его положение, изменяется интенсивность горения. Некоторые производители предоставляют этот дроссель с градуированной шкалой.

Но это еще не все особенности. Основная из них заключается в том, что часть продуктов сгорания древесины попадает в трубу. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Этот участок обязателен для «Булерьянова», в нем немного замедлено горение газов, они немного остывают. Потом появляется дымоход. И вот у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов.С ним КПД топки находится в районе 80%, а без него — около 60%, что тоже неплохо, но … В участке дымохода длиной 15-30 см вторичное сжигание газов. имеет место. Горение не постоянное, а периодическое: то вспыхивает, то гаснет.

Для достижения этого эффекта трубу тщательно изолируют. Для этого используются теплоизоляторы, выдерживающие высокие температуры (базальтовая вата, минеральный картон и др., Слой 3-5 см в зависимости от характеристик материала).Не до конца остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова разгораются. Сжигаемый газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубы. Образуется газовая пробка. Все газы выгорают, остывают и растворяются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки.Булерьян подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​задвижка для регулирования интенсивности тяги. Диаметр ворот примерно на 10-20% меньше диаметра дымохода. От диска закрылка вырезан сектор размером примерно четверть круга. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно прикрепляется к трубе. С помощью этой заслонки и заслонки на дверце устанавливается режим горения.Как часто печка «дымит» зависит от топлива и их положения.

Стоит согласиться, что прибор Булерьян оригинален и во всем уместен. Очень интересные и необычные решения и обеспечили высокую популярность этих духовых шкафов. Причем даже без последней дожигания в трубе устройство используется, и не жалуются: его КПД намного выше, чем у других воздухонагревателей. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно сгореть.Прямо как обжечься на раскаленном теле: в нормальном рабочем режиме его температура всего 50-60 ° С, что для ожога явно недостаточно.

Как правильно топить

Основной режим работы Булерьяна — тление (дрова, пеллеты, щепа, брикеты). Интенсивное жжение — только первое время, чтобы быстро нагреть комнату. Если горение будет постоянно активным, металл быстро выгорит: для такого режима он не создавался.

Сначала нужно разжечь духовку.Для этих целей можно использовать бумагу, картон, пеллеты, сухую стружку и т. Д. Основное требование — сжигание сухого топлива на высокой скорости. Объем закладки рассчитан на 20-30 минут горения. Здесь нужно адаптироваться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Огонь горит при открытых заслонке и дроссельной заслонке, дверь закрыта. Топливо активно горит и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе составляет около 140 ° C.Так что даже приличная комната не займет много времени.

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросают крупно рубленую древесину. Возможны целые бруски, просто протолкните … Можно укладывать брикеты. Что нельзя использовать, так это уголь. Духовка не предназначена для таких температур. Буллерьян — это чистая дровяная печь.

Теперь установите дроссельную заслонку в нужный режим (она может быть в крайнем положении до ограничителя), заслонку в положение «закрыто» (¼ секции дымохода остается открытой).В таком положении топливо тлеет, и процесс идет поэтапно. Из труб выходит воздух, нагретый до 60-70 ° C, при этом температура корпуса печи составляет около 50 ° C.

Как не топить: не нужно «разгонять» духовку до сверхвысоких температур. И дело не только в том, что металл выгорит. Просто при такой конструкции большая часть тепла не может передаваться воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетит через дымоход на улицу.Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата средств, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо выдерживать расстояния до стен, рекомендованные пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянный неоштукатуренный — не менее 1000 мм;
  • слой теплоизолятора 7 мм, а поверх металла 1 мм — расстояние 500 мм;
  • штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
  • одинарная кирпичная кладка (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранный с использованием негорючих вставок, расстояние между листами 30 мм; конструкция крепится к стене, защищенной слоем теплоизоляции — расстояние до стен 300 мм

Духовка Bulerjan должна быть установлена ​​на негорючем основании.Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючей основы — металлическая подставка для Булерьяна из труб. Его высота 150-300 мм. При любом способе монтажа металлический лист должен лежать на горючем полу перед топкой; его габариты: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на горючий пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что все должно быть утеплено, но это не требование пожарных, а технологические нюансы). Дымоходная труба может быть:

  • Кирпич. Толщина стенки 120 мм.
  • Бетон со стенкой 60 мм.
  • Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — свыше 5 м, сечением от 150 мм. Дымоход должен быть загерметизирован, стыки — загерметизированы

Допускаются оба способа вывода дымохода — вывод через стену проще, особенно если этажей несколько. При выводе через потолок требуется обустройство через потолок и крышу с соблюдением всех противопожарных мероприятий… Высота дымохода над коньком не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи Булерьян своими руками не исключена.

Модели

Выпускаются отопительные печи «Булерьян» разными заводами в разных странах … Есть завод в Украине. Выпускают отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики духовых шкафов конвекционного типа «Булерьян ».
данного производителя сведены в таблицу.

Технические характеристики «Булерьянова» украинского производства (нажмите, чтобы увеличить картинку)

Теплоаккумуляторы используются в основном в теплицах, где почти нет стен, аккумулирующих тепло в обычных зданиях. Навесные панели из окрашенных стальных пластин полностью повторяют форму печи, поэтому каждая модификация имеет свой теплоаккумулятор.Устройство навешивается на верхние части теплообменных трубок и упирается в их нижние концы. Их можно заливать любым твердым теплопотребляющим материалом: битым кирпичом, крупным щебнем, галькой и т. Д.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, но характеристики те же.

Канадский Булерьян. Технические характеристики (нажмите для увеличения)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для отопления нескольких помещений.Для этого необязательно как-то переделывать или модернизировать агрегат. Можно собрать воздуховоды и термокамеру. Такая система воздушного отопления не менее эффективна, чем водяная, а на ее организацию уходит в разы меньше денег и времени.

Соберите тепловую камеру, как показано на рисунке. Можно использовать оцинкованные профили из гипсокартона и оцинкованные листы. Соберите каркас из профиля. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к каркасу.Снаружи накройте оцинкованную сталь термоизоляцией (матами из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха. Они могут быть из гипсокартона, а могут использоваться металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем наложение гофры на теплообменные трубки. В термокамере вы собираете все тепло с плиты, а затем распределяете его по воздуховодам.Как правило, при проектировании или планировании системы помните, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят приспособить эту печь для нагрева воды. У Breneran и некоторых других производителей подобных печей даже есть варианты Aqua. Но сам принцип работы плохо подходит для нагрева воды: он имеет более высокую теплоемкость, чем воздух. КПД таких агрегатов будет невысоким. Если хотите водяное отопление — купите обычный водогрейный котел, либо.Так будет эффективнее.

Печь Булерьян с водяным контуром. Булерьянская печь с водяным контуром отопления. Водяная печь Aqua-Breneran


Существует множество способов обогрева частного дома: воздушное, водяное, конвекционное. У каждого метода есть свои преимущества и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян. Этот отопительный агрегат представляет собой гибрид буржуйки и печки длительного горения. Благодаря этому булерьян способен работать как буржуйка, то есть быстро прогревать помещение и долго поддерживать эту температуру на одной закладке дров.Общий вид булерьяна представлен на рисунке ниже.

Булерьян с водяным контуром в интерьере дома

Конструкция

Схема устройства булерьян для отопления дома

Как видно из рисунка, булерьян представляет собой конструкцию из нескольких гнутых труб (обычно более чем шесть) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6). Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка.Дрова сжигаются сначала в первичной камере (6), а затем — во вторичной камере (2), обеспечивая при этом максимальную эффективность. По трубам воздух постоянно циркулирует снизу вверх, обеспечивая оптимальную теплопередачу в помещении. В качестве топочного топлива в основном используются дрова и брикеты. Для закладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря прокладкам и особой конструкции замка (10) может плотно закрываться. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! К дверце приварен вентилятор (8), регулирующий подачу воздуха в первичную камеру.Для подачи воздуха во вторичную камеру в трубах установлены форсунки (14). Сбор золы происходит в зольник (7). Для регулировки процесса горения на двери и на выхлопной трубе, расположенной на задней стенке, установлены регуляторы тяги (9).

Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе его необходимо утеплить.

Достоинства и недостатки

Такая отопительная печь, как Булерьян, имеет ряд преимуществ:

  1. Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
  2. Высокий КПД — более 80%. Это обеспечивается наличием двух топочных камер сгорания и специальной герметичной конструкции топки.
  3. Возможность работы в режиме непрерывного прожига. С одной закладки дрова булерьян способны проработать до 12 часов, что упрощает процесс обслуживания и ухода за ними.
  4. Недорогая стоимость печи.

К недостаткам булерьян можно отнести:

  1. Использование для обогрева только дров и брикетов.Использование угля в этих печах недопустимо.
  2. Прогрев происходит только в одном помещении — в том, где находится эта печь. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
  3. Некрасивый внешний вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из булерьянских труб создается водяная рубашка, и по ним начинает циркулировать не вода, а вода, как в отопительном котле.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, причем труба подающей трубы приваривается к верхним гребенкам, а обратная труба — к нижним.

Стенки булерьяна при эксплуатации сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы избежать ожогов. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: достоинства и недостатки

По сравнению с обычным, булерьян с водяным контуром имеет ряд преимуществ:

  1. Возможность подключения к существующей системе водяного отопления дома, обеспечивая тем самым отопление по всему дому, а не только в одной комнате.
  2. Быстрый подогрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
  3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у данной конструкции есть недостаток — работа только с самотечной системой водяного отопления.

Вариант подключения булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его самостоятельно дома.Это не требует высокого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Из материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Перво-наперво. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм. По краям оставить прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж булерьян своими руками

После подготовки труб их нужно сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, в первую пару труб от дверцы топки привариваются трубы меньшего диаметра для подачи воздуха во вторичную камеру. При изменении воздушного контура под водой необходимо или не подключать эти трубы к аквакультуре, либо обеспечивать поток воздуха другим способом.

После сварки трубной конструкции необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход угарного газа из булерьяна. После того, как передняя и задняя стенки будут изготовлены по чертежам, нужно изготовить и приварить двери к передней стене.Главное условие при изготовлении дверей — они должны быть герметичными, чтобы обеспечить оптимальную работу булерьяна. Для этого по периметру двери устраивают уплотнитель из асбестового шнура и делают створку особой конструкции. Конструкция такой ставни представлена ​​на рисунке ниже.

Ставни двери Булерьян

После того, как все установлено, устройство запускает аквакультуру. Для этого соедините нижний и верхний выходы труб в два гребня.

Испытание

По завершении изготовления печи проводится испытание на герметичность. Для этого одно сопло водяной рубашки заглушается, а другое наполняется водой под давлением, которое контролируется с помощью манометра. Если изделие выдерживает давление более 3 атмосфер, его можно безопасно эксплуатировать.

Для эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и для работы водогрейного котла.

Следует учитывать, что стояк нагревается до температуры 90 ° С, поэтому при эксплуатации духовки нужно соблюдать осторожность, чтобы не получить ожог.

Булерьян может работать в двух режимах:

  1. Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, прогревая помещение. После этого булерьян тушат и воспламеняется только при понижении температуры в помещении. При этом топливо для работы печи расходуется экономно, но температура в помещении не держится на постоянном уровне, а постоянно поднимается и опускается.
  2. Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении.Этот режим хорош тем, что в помещении поддерживается постоянная температура, но при этом наблюдается небольшой перерасход топлива.
  3. Одноклассники


Печь Булерьян часто называют печкой без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, производительности или рентабельности. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его девать. Все. Больше никаких недостатков.

Устройство и принцип работы «Булерьяна»

Этот обогревательный элемент был разработан специально для мобильных бригад канадских лесорубов, которые кочуют с места на место в сезон (зима). Поэтому изначально к безопасности и эффективности предъявлялись высокие требования: печь должна нагреть комнату за считанные минуты. При этом никаких сложных настроек и регулировок, возможность получения ожога должна быть сведена к минимуму, попадание угарного газа в помещение должно быть исключено.Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи Булерьян — много интересных и эффективных решений

Корпус печи имеет форму цилиндра у менее мощных моделей и каплевидную (в поперечном сечении) форму у агрегатов для больших отапливаемых площадей. В корпус встроены изогнутые по синусоиде трубы. В основном они расположены внутри корпуса, выступая из него всего на 1/3.Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит уже горячим. В фазе активного горения мощность может быть 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубометров, поэтому помещение действительно быстро нагревается.

Печь разделена на 3 части. Вверху и внизу разделены: внизу решетки из чугуна или решетки из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.Эта перегородка устанавливается горизонтально и примерно на ¼ части длины не достигает двери. В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса выходит из топки через отверстия в перегородке. Следовательно, сгорание топлива неполное (пока). Но не весь процесс происходит в топке, оставшаяся часть газов сгорает в трубе.

Дверь широкоформатная, пригонка плотная, на ней есть насадка со встроенным поворотным дросселем, выполняющая роль нагнетателя.Регулируя его положение, меняется интенсивность горения. Некоторые производители поставляют этот дроссель с градуированной шкалой в градусах.

Но это еще не все особенности. Основная из них заключается в том, что часть продуктов сгорания древесины попадает в трубу. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для Булерьяновых, она замедляет горение газов, они немного остывают. Потом появляется дымоход.И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс сжигания пиролизных газов. С ним КПД топки находится в районе 80%, а без него — около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см, происходит вторичное горение газов. Жжение не постоянное, а периодическое: то вспыхивает, то гаснет.

Для достижения этого эффекта трубу тщательно изолируют. Для этого используйте утеплители, хорошо переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д.)., слой 3-5 см в зависимости от характеристик материала). Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции аккумулируется большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Сжигаемый газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубы. Образуется газовая пробка. Все газы выгорают, остывают и рассасываются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​шиберная заслонка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. От диска заслонки вырезан сектор размером около четверти круга. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно крепится к трубе. Вот с этой заслонкой и дросселем на дверке выставлен режим горения.Как часто топка «дыхает», зависит от топлива и их положения.

Стоит согласиться, что прибор Булерьянова оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печкам высокую популярность. Более того, даже без последней дожигания в трубе, устройство используется, и на него не жалуются: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно сжечь.Как и ожоги на раскаленном корпусе: в нормальном рабочем режиме его температура составляет всего 50-60 ° С, что для ожога явно недостаточно.

Как отапливать

Основным режимом работы «Булерьяна» является режим гниения (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только сначала для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро выгорит: для такого режима он не создавался.

Для начала нужно зажечь плиту.Для этих целей можно использовать бумагу, картон, пеллеты, сухую древесную щепу и т. Д. Главное требование — сжигание сухого топлива на большой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно адаптироваться: топливо должно превратиться в уголь в тот момент, когда помещение практически полностью прогрето.

Огонь загорается при открытых заслонке и дроссельной заслонке, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе находится в районе 140 ° C.Так что даже приличная комната не требует много времени.

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросают крупно рубленые дрова. Можно даже поленья целиком, просто протолкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Духовка не предназначена для таких температур. Буллерьян — это чисто дровяная печь.

Перевести дроссельную заслонку в требуемый режим (можно до крайнего положения до ограничителя), заслонку в положение «закрыто» (остается от сечения дымохода).В этом положении топливо тлеет, и процесс идет поэтапно. Из труб выходит воздух, нагретый до 60-70 ° C, а корпус печи при этом имеет температуру около 50 ° C.

Как не надо топить: не надо «разгонять» печь до сверхвысоких температур. И дело не только в том, что металл будет гореть. Просто при такой конструкции большая часть тепла не может передаваться воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетит через дымоход на улицу.Поэтому производитель категорически не рекомендует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо выдерживать расстояние до стен, рекомендованное пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянный неоштукатуренный — не менее 1000 мм;
  • слой теплоизоляции 7 мм, а сверху металлический 1 мм — расстояние 500 мм;
  • штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
  • одинарная кирпичная кладка (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранный с использованием негорючих вставок, расстояние между листами 30 мм; конструкция монтируется на стене, защищенной слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючей основы — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе монтажа на горючем полу перед топкой должен лежать металлический лист: его ширина — 500 мм, длина — 700 мм.

Правила установки Булерьянова на горючий пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (разве что все должно быть утеплено, но это не требование пожарных, а технологические нюансы). Дымоходная труба может быть:

  • Кирпич. Толщина стенки 120 мм.
  • Бетон со стенкой 60 мм.
  • Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей Булерьян типов 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — свыше 5 м, сечение от 150 мм. Дымоход должен быть загерметизирован, стыки заделаны

Разрешены оба метода удаления дымохода — Отвод к стене проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство через перекрытие и крышу с соблюдением всех мер пожарной безопасности.Высота дымохода над коньком не менее 0,5 м.

Как видите, лишних требований в установке нет: подготовили место, построили герметичный утепленный дымоход и можно выносить первую топку. Так что установка печи Булерьян своими руками — дело возможное.

Модели

Нагревательные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Изготавливают отопительные «буллеры» и печи для бани, есть и тепловые аккумуляторы, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики печей конвекционного типа «Булерьян ».
данного производителя сведены в таблицу.

Технические характеристики украинского производства «Булерьянов» (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где почти нет стен, которые в обычных зданиях аккумулируют тепло. Навесные панели из окрашенных стальных листов полностью повторяют форму печи, поэтому для каждой модификации существует свой теплоаккумулятор.Устройство навешивается на трубы теплообменника и упирается в их нижние концы. Их можно заполнить любым твердым жаропрочным материалом: битым кирпичом, крупным щебнем, галькой и т. Д.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, но характеристики те же.

Канадский Булерьян. Технические характеристики (нажмите, чтобы увеличить размер изображения)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для отопления нескольких помещений.Для этого необязательно как-то переделывать или модернизировать агрегат. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем система водяного отопления, а на ее организацию уходит в разы меньше денег и времени.

Соберите тепловую камеру, как показано. Можно использовать оцинкованные профили для гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем закрепите их на раме.Снаружи покрыть оцинковкой теплоизоляцией (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

К верхним выходам нагретого воздуха подключаются воздуховоды. Их можно сделать из гипсокартона, а можно использовать металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на теплопередающих трубах. В термокамере вы собираете все тепло с плиты, а затем распределяете его по воздуховодам.В общем, при проектировании или планировании системы помните, что чем короче воздуховоды, тем эффективнее отопление.

Есть один нюанс: некоторые очень хотят приспособить эту печь для нагрева воды. У Бренерана и некоторых других производителей таких печей даже есть варианты Aqua. Но принцип работы не подходит для нагрева воды: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный бойлер, или.Так будет эффективнее.

В настоящее время для обогрева жилых помещений используются различные типы установок. Один из новых видов техники — булерьян с водяным контуром. Если говорить об этом оборудовании более подробно, то его можно охарактеризовать как конструкцию из качественного металла с приваренными к нему трубами.

Главная особенность этого устройства в том, что он не только обеспечивает обогрев помещения, но и способствует возникновению процесса конвекции. Результатом этого является то, что разные части комнаты нагреваются равномерно.

По внешнему виду данное оборудование представляет собой котел , работающий на дровах и другом древесном топливе. Поскольку эта установка может работать только на древесных материалах, перед ее приобретением нужно хорошо подумать, насколько выгодно будет использовать это оборудование для отопления в своем доме. В крупных городах дрова — довольно дорогой вид топлива. Для того, чтобы приобрести его в нужном количестве, необходимо специально отправиться в магазин, торгующий таким древесным материалом.


Принцип действия

Эта печь работает по всем известным законам физики.Основной принцип заключается в том, что горячий пар имеет тенденцию подниматься вверх, а холодный — опускается. Благодаря этому даже малогабаритные печи, оборудованные водяной рубашкой, способны обеспечить обогрева до 5 кубометров. воздух . В этом случае оборудование не светится. То есть выгорание кислорода в помещении исключено.

Специалисты относят Булерьян к числу печей экономичных, поскольку использование его в домашних условиях позволяет снизить затраты на топливо. Это обеспечивается наличием в его конструкции специальной форсажной камеры.Он сжигает весь газ, образовавшийся в процессе сгорания. В конструкции такой печи кожух выполняет роль теплообменника. Внутри кожуха можно найти не менее 6 труб , которые примыкают к потолочной камере. Это обеспечивает лучшую теплопередачу в воде.

Охлаждающая жидкость подается в верхнюю часть всей системы. Потом идет прямо к радиаторам, а от них обратно в духовку. Именно там находится кран, через который сливается теплоноситель.Такой простой принцип работы печи, снабженной водяным контуром, обеспечивает при использовании быстрый прогрев помещения любой площади без осушки кислорода.

Особенности оборудования с водяным контуром

Для любой печи характерен ряд неоспоримых преимуществ. Булерьян — не исключение. Эффективность использования данного оборудования во многом зависит от:

  • , в каком помещении оно будет установлено;
  • какие расходы готов нести собственник.

Следует понимать, что цены на такие растения довольно высокие. Кроме того, эксплуатационный процесс также требует серьезных затрат.

Основные особенности булерьяна с водяным контуром:

  • В конструкции топки предусмотрена камера дожига газа, которая расположена сверху камеры сгорания;
  • духовка оборудована герметичными дверцами; №
  • кожух, которым оснащено данное оборудование, увеличивает конвекцию горячих воздушных масс;
  • зольника в таких печах не предусмотрено.

Булерьян отличается от других типов печей особым расположением труб. Благодаря этому при использовании данного оборудования увеличивается теплоотдача. Холодный воздух поступает в нижнюю трубу. Когда он нагревается до определенной температуры, он распространяется по комнате.

Стоит отметить, что, в отличие от других видов оборудования для отопления дровяных помещений, конструкция булерьяна продумана до мелочей . В топочной камере при работе топки сжигаются не только дрова, но и продукты возгорания.Поэтому для создания комфортной температуры в помещении хозяин может по минимуму использовать природное топливо.

Установка печи

Задача установки данного оборудования не слишком сложна. Для монтажных работ требуются доступные материалы, а используемые методы монтажа не представляют больших трудностей даже для новичков. Перед тем, как приступить к установке, вам следует выбрать место , где будет располагаться духовка. Стоит отметить, что его установка может производиться в любой точке конструкции.Единственное требование, которое необходимо соблюдать, — установка оборудования на расстоянии 50 см от стены.

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют использовать трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высокой температуры. К тому же они лучше всего подходят для такой системы отопления.

Когда установка элементов системы отопления завершена, проводится такая процедура, как опрессовка .Затем вся система заполняется водой. После этого печь можно запускать, после чего следует понаблюдать за ее работой. Если при установке не было ошибок, техника будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании такого оборудования в доме нельзя забывать о безопасности. Для этого стену, у которой будет установлена ​​печь, следует обработать огнестойким материалом. Наносится на поверхность стены выше верха топки на 1 м.

Эффективность булерьян по сравнению с газовым отоплением

Перед покупкой любого оборудования для отопления нужно убедиться, что оно будет выгодно потенциальному владельцу. В настоящее время в магазинах имеется большое количество котлов, из которых имеют отличную конструкцию, , но в эксплуатации стоят довольно дорого. Поэтому необходимо подобрать такую ​​модель установки, которая имеет эстетичный вид, стоит недорого и при эксплуатации не требует от владельца больших денег.

Положительные характеристики

Достоинства данной печи связаны с достоинствами, поэтому с ними, в первую очередь, необходимо ознакомиться с потенциальным покупателем.

  • Использование печей Булерьян обеспечивает быстрого и равномерного обогрева помещений значительной площади. Если установка оборудована водяным контуром, генерируемая тепловая энергия легко транспортируется даже в помещения, расположенные на втором и третьем этажах.
  • Данная модель имеет небольшие габариты.
  • После установки владелец уверен в удобстве использования. Процесс установки не очень сложный. Однако устройство дымохода необходимо, для чего лучше пригласить профессионального печника.
  • Если сравнивать эту печь с традиционными, то при работе она потребляет меньше топлива на . Одной полной загрузки хватит на 12-часовую установку.

Такие преимущества, которыми обладают эти печи, обязательно подскажут на приобретение булерьян многие владельцы частных домов.Однако эти установки не лишены недостатков, о которых необходимо узнать перед тем, как отправиться в магазин.

При использовании данной топки можно загружать в камеру сгорания только дров с низким процентом влажности . Желательно использовать древесные породы, не образующие при горении смолы.

В процессе эксплуатации генерируемые генераторные газы в этих моделях используются не полностью. В камере сгорания их сгорание происходит в объеме менее 70%, поэтому такую ​​топку нельзя назвать идеальной.Выполняя работы по возведению дымохода, особое внимание необходимо уделить утеплению трубы. Если этого не сделать, то во время работы оборудования будет происходить конденсация, что снизит эффективность булерьяна.

В большинстве случаев эти печи из металла . Поэтому в метре от установки должна быть размещена соответствующая защита. Если расположение котла — угол на стыке двух стен, то нужно подумать об их защите.Их нельзя ставить близко к стенам. Это большая проблема для маленьких помещений. Максимально допустимое расстояние от этих установок до стены — 20 см.

Если вы хотите сэкономить место и разместить печь как можно ближе к стене, вам придется накрыть их металлическими листами большой длины, превышающей высоту печи. Между стеной и листом желательно установить базальтовый утеплитель. При этом металлический экран будет выполнять сразу две функции — защищать систему от нагрева и выступать в роли дополнительного источника тепла.

Есть еще один момент, о котором следует помнить. Это относится к конструктивным особенностям печи. При эксплуатации установки в отверстия трубопровода пыли будет падать . При работе печи возникает высокая температура, которая сжигает все на своем пути. При использовании булерьяна может появиться неприятный запах. Кроме того, в воздухе возле печи появляются положительно заряженные ионы. Они хорошо притягивают частицы грязи, которые находятся внутри человеческого тела. Если в комнате преобладают вирусы простуды, то высок риск заболевания у здоровых людей.Поэтому, чтобы этого избежать, необходимо регулярно проветривать комнату, а также проводить влажную уборку 2 раза в день.

Вывод

Для обогрева помещения можно использовать различные системы отопления. В последнее время набирает популярность булерьян с водяным контуром. По внешнему виду этот котел имеет свои особенности эксплуатации и установки . Прежде чем приобретать его в качестве основного компонента вашей системы отопления, необходимо ознакомиться с его преимуществами и недостатками.

Следует понимать, будет ли выгодно использование данной установки в вашем доме. После приобретения нужно подумать о качественном монтаже. Если вы сомневаетесь, что сможете правильно установить эту печь и правильно подключить ее к водяному контуру, то в этом случае лучше всего прибегнуть к помощи специалистов.



Воздушное отопление с помощью конвекционных печей имеет один существенный недостаток. Эффективность обогрева во многом определяется конфигурацией помещения.Наличие межкомнатных перегородок и других преград для конвекционных потоков существенно влияет на равномерность нагрева. Чтобы затопить комнаты, расположенные на другом этаже, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь Булерьян с водяным контуром — оптимальное решение для отопления многоэтажного многоквартирного дома с несколькими комнатами. Агрегат подключен к существующей системе отопления.Тепло в помещения начинает поступать практически сразу после растопки.

Принцип работы печи Бренеран Акватен

Котлы отопления Булерьян (Breneran) с водяным контуром, по своей конструкции мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха. В конструкции предусмотрены трубы, окружающие камеру сгорания. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам циркулирует жидкий теплоноситель, а не воздух.

Долговечные котлы Breneran с водяным контуром работают следующим образом:

  1. На конвекционных трубах сверху и снизу монтируется специальный коллектор.
  2. На нижнем коллекторе есть возвратный патрубок, на верхнем — для подачи охлаждающей жидкости.
  3. Во время топки теплоноситель нагревается, что создает давление в системе отопления, что обеспечивает естественную циркуляцию, а также подъем жидкости на высоту до 8 м. Теплоноситель подводится к обогревателям, расположенным в комнатах.
  4. После охлаждения теплоноситель возвращается в котел по трубам, подсоединенным к коллектору нижнего давления.

При этом в водогрейных котлах «Булерьян» используется принцип газогенерации или пиролиза, что дает возможность использовать газ, образующийся в процессе сжигания твердого топлива. В конструкции две камеры сгорания. В одном — сжигание дров, во втором — дожигание газов.

После прогрева камеры сгорания до необходимой температуры котел переводится в режим газогенерации.Во время газообразования топливо не горит, а буквально тлеет, тем самым увеличивая время автономной работы с одной закладки, сохраняя при этом коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «буржуйки» длительного горения Бренеран, предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом несколько падают показатели энергоэффективности и теплоотдачи.

Типы печей Aqua Breneran

Производитель котлов Aquatene Breneran, ЗАО «Лаотерм», разработал и изготовил несколько основных модификаций газогенераторных печей с водяным контуром.Достоинством моделей является высокий КПД, наличие электронагревателя, позволяющего продолжить обогрев помещения после того, как сгорело все твердое топливо.

При необходимости печь доукомплектовывается бойлером косвенного нагрева, обеспечивающим необходимое количество горячей воды.

Линейка твердотопливных газогенераторных печей российского производства Breneran Aquaten представлена ​​следующими модификациями:

Выбирая дровяную печь длительного горения с водяным контуром Breneran Aquaten, обратите внимание на ее производительность.В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquaten

Стоимость печи Breneran Aquaten несколько выше, чем у моделей без водяной «рубашки» и зависит от типа модели и ее мощности.

  • АОТВ 06 — обойдется в 16200 руб.
  • АОТВ 11 — за эту модель придется заплатить 23 800 руб.
  • АОТВ 14 — стоимость 27 400 руб.
  • ,

  • АОТВ 16 и 19 — за полупромышленные модели придется заплатить 45 и 55 тысяч рублей.соответственно.

Полная стоимость твердотопливных пиролизных котлов длительного горения Breneran Aquaten рассчитана в зависимости от необходимого дополнительного оборудования. Дополнительно учитывается оплата монтажных работ, подключения к системе отопления и т. Д.

Преимущества водяного отопления от Breneran

Газогенераторные печи Breneran имеют ряд существенных преимуществ перед аналогами, использующими принцип воздушного отопления.

  • Отопление помещений осуществляется штатными радиаторами отопления, а не за счет циркуляции воздуха.Поэтому модели подходят для отопления одно- и двухэтажных индивидуальных жилых домов, при этом нет необходимости в дополнительном оборудовании в виде воздуховодов.
  • Допускается установка в доме без подвала. При правильной установке и регулярном уходе за печью попадание дыма в помещение исключено.
  • Печь Breneran Aquaten сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для камеры сгорания. При изготовлении используются жаропрочные сплавы, что значительно увеличивает срок эксплуатации устройства.
  • Возможность подключения к системе отопления практически любого типа. Главное правильно выбрать и рассчитать производительность печи. Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной и принудительной циркуляцией.
  • Простой монтаж. Есть смысл поставить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключить газовое отопление. Модель Aquaten обеспечивает максимальное удобство использования.При необходимости может работать в режиме антифриза. Электронагреватель нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов Breneran

Котлы Breneran Aquaten конечно имеют недостатки, но поскольку они незначительны и уступают достоинствам, ни на строительных форумах, ни на других сайтах о них почти ничего не сообщается. Но, судя по нескольким комментариям, которые удалось найти, проблемы печи следующие:

  • Использовать модель Breneran Aquaten без воды не получится.Разработан исключительно для жидкостного охлаждения.
  • Aquaten имеет недостатки всех моделей газовой генерации. На характеристики и производительность влияет качество топлива, ошибки при установке дымохода.

Если установка будет произведена с соблюдением всех рекомендаций производителя, работа печи будет практически безпроблемной.

Особенности и способы установки Breneran Aquaten

Как уже было отмечено, конструкция печи позволяет использовать любые варианты подключения водяного отопления.Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются нормы ППБ, касающиеся монтажа топки и подключения системы дымоудаления, особенно закрытых и открытых систем. На производительность и теплопередачу влияют тип трубопроводов котла и используемый теплоноситель.

Требования пожарной безопасности

Производитель ЗАО «Лаотерм» получил сертификат пожарной безопасности на печь Aqua Breneran с водяным контуром.Это говорит о том, что котел защищен от случайного возгорания, и при правильном использовании вероятность возгорания сведена к минимуму.

Установка в жилом доме выполняется с учетом действующих правил ППБ для котлов ТТ:

  1. Топка монтируется на прочном негорючем основании. Для моделей АОТВ 14, 16 и 19 изготовление бетонного основания обязательно.
  2. Боковая часть топки покрыта стальным листом длиной не менее 1,25 м.
  3. Расстояние до оштукатуренных стен не менее 1 м., С дополнительным утеплением 0,8 м.
  4. Размеры помещения для установки печи не менее 12 м².
  5. Котельная должна иметь вентиляционный канал и хорошую естественную вентиляцию.
  6. В смежных помещениях установлены автоматы отключения ТЭНов и циркуляционного оборудования.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Aquaten (включая предохранительный клапан, воздушный клапан, манометр, мембранный расширительный бак) обязательно.Ввод в эксплуатацию при отсутствии предохранительных клапанов запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от производительности топки. При установке дымохода строго соблюдаются рекомендации производителя:

  • Расстояния до конструктивных элементов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор для огня не менее 13 см, без утеплителя 25 см.
  • Высота дымохода должна быть от 5 до 9 м в зависимости от модели топки.
  • В верхней части дымохода установлен дефлектор для улучшения тяговых характеристик.

Подробная информация о выборе трубы и стандартах PPB находится по адресу.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является наиболее востребованной, благодаря простоте монтажа и отсутствию большого количества дополнительных узлов.Есть несколько правил, связанных с установкой:

  • Топка должна располагаться на расстоянии не менее 0,5 м ниже радиаторов отопления.
  • Трубы размещены под углом — уклон выполнен в сторону циркуляции теплоносителя.
  • Открытый расширительный бак монтируется в самой высокой точке системы отопления. Емкость бака подбирается в зависимости от общего объема охлаждающей жидкости из расчета 10%. Правильная установка открытого расширительного бачка осуществляется на обратной магистрали системы отопления.Если емкость устанавливается на неотапливаемом чердаке, устройство необходимо утеплить.
  • На подаче теплоносителя монтируется группа безопасности.

К прокладке труб системы отопления с естественной циркуляцией предъявляются строгие требования по соблюдению угла наклона.

Подключение к системе принудительной циркуляции

Основное отличие от предыдущей версии в том, что для закрытой системы отопления необходим циркуляционный насос.Принудительная циркуляция теплоносителя имеет множество преимуществ, среди которых лучшая теплопередача, эффективность и скорость нагрева. Единственный недостаток — зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими рекомендациями:

  • Циркуляционный насос устанавливается на обратной магистрали теплоносителя, между расширительным баком и котлом. Рекомендуется установить датчик температуры для регулировки работы котла в зависимости от интенсивности нагрева и давления, создаваемого в замкнутой системе.
  • Подключение производится при закрытом расширительном баке. Воздух не попадает в систему отопления, что положительно сказывается на продолжительности работы труб, радиаторов и самого котла.
  • Для бесперебойной работы помпы потребуется установка ИБП со встроенным регулятором напряжения.

Максимальное давление в закрытой системе отопления не выше 7 атм. Большое количество приводит к разрыву водяных контуров, расположенных на топке. Во избежание поломки обязательно установите группу безопасности.

Какие трубы лучше делать обвязку

Обвязка котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. К выбору материала нужно подходить осознанно. Ниже приведены три наиболее популярных варианта:

  • Система обогрева стальных труб — к преимуществам можно отнести устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость сварки.
    Монтаж лучше производить до ремонта помещения, чтобы не испортить отделку. Еще одним недостатком можно считать то, что диаметр трубы водяного контура будет значительно больше, чем у полипропилена или металлопластика, соответственно для отопления потребуется печь большего размера.
  • Полипропиленовые трубы отопления — материал имеет множество преимуществ: легкий вес, долгий срок службы, термостойкость, привлекательный внешний вид, гладкую внутреннюю поверхность.
    Прокладку труб отопления по дому можно производить самостоятельно.Для этого потребуется паяльник и несколько строительных инструментов.
  • Пластиковые трубы — еще один вариант материала, предназначенный для системы отопления.
    Преимущество металлопластика: быстрый монтаж, коррозионная стойкость, высокая термостойкость, пластичность. К недостаткам можно отнести склонность трубы к «выкручиванию».
    Пластиковые трубы применяются для монтажа систем отопления с принудительной циркуляцией теплоносителя. Разрешена промышленная эксплуатация.

Для отопления можно использовать медные, нержавеющие и другие трубы.Но, как показывает практика, наибольшей популярностью пользуются перечисленные выше варианты.

Какую охлаждающую жидкость лучше заливать в Бренеран и систему

В качестве теплоносителя используются обыкновенная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя достаточно просто — для расчетов нужно знать мощность топки, количество и объем радиаторов.

Главное преимущество печи Булерьян (буллер, брандеран) — это моментальный обогрев помещения с низким экономичным расходом топлива, а затем длительное поддержание температуры.По внешнему виду они напоминают обычные «буржуйки».


Какие особенности есть у буллеров

Агрегаты устанавливаются в садовых домиках, гаражах, теплицах, цехах, местах, где нет природного газа, электричества.

Могут работать, обеспечивая горение в режиме тления до 10-12 часов, на древесине, а также на изделиях из древесины: сухих пеллетах, брикетах, древесной стружке, бумаге, картоне.

Чье это изобретение?

Канадским специалистам по отоплению было поручено разработать печь, работающую на отходах для лесозаготовительных бригад: ветки, шишки, палки.

Топка должна была содержать дрова нестандартной конфигурации, прогревать топку не более 10-20 минут.

Согласно требованиям, по чертежам создано мобильное устройство, работающее как обогреватель, безопасное, удобное в использовании.

Структура

Конструктивно печь Булерьян трудногорючая представляет собой котел овальной герметичной бочкообразной формы. Главная особенность — наличие в корпусе двух рядов воздуховодов, между которыми приварены металлические (обычно стальные) полосы.Трубки изогнуты в форме параболы и погружены в топочный отсек на две трети диаметра.

Большая круглая дверь снабжена регулятором подачи воздуха в виде трубы с дымовой заслонкой (дросселем). Окно с термостойким стеклом позволяет контролировать горение. На рукоятке дроссельной заслонки есть шкала с градусами и подвижный ограничитель упора.

Подавив тягу, вы можете изменить мощность пули, потушить огонь и предотвратить охлаждение здания.

Нагревательная камера разделена на три части. Внизу решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Пепельница отсутствует за ненадобностью. Частицы золы вылетают через дымоход.

На задней стенке розетка со шторкой. Щели на ней не позволяют угарному газу попасть в комнату даже при открытой двери. Труба соединена с дымоходом горизонтальным участком, в котором остывают несгоревшие пиролизные газы.

Как отапливается

Основа устройства — принудительная конвекция теплопередачи. После розжига холодный воздух засасывается через нижние отверстия воздуховодов, быстро нагревается и выходит из верхнего отверстия сильной горячей струей. Он плавно, равномерно распределяется по комнате, охлаждается, опускается вниз. Агрегат, объединяющий сразу три устройства: саму печь Булерьян, воздухонагреватель, газогенератор, работает в двух режимах:

  1. Растопка, обеспечивающая быстрый нагрев до 120-150ºС.
  2. Газификация, поддерживающая тление дров на уровне 50-55ºC.

Свойства агрегата

Если подсчитать стоимость газификации объекта, затраты на получение необходимой документации, становится очевидной экономическая эффективность канадского изобретения. При правильном использовании оборудование прослужит вечно.

плюсы

Простота использования обусловлена ​​тем, что для эксплуатации не требуется специальной подготовки. Закрытая пожарная система по сравнению с буржуйками и каминами имеет следующие преимущества:

  • котел не нагревается, не «ест» кислород;
  • двухкамерная топка и подача вторичного воздуха обеспечивают высокий КПД до 80%;
  • система с водяным контуром не требует разрешений;
  • долгий срок работы над одной полной закладкой;
  • имеет несколько типоразмеров мощностью 6-35 кВт;
  • способен равномерно нагревать от 100 до 1000 м³;
  • можно установить печь Булерьян своими руками.

При установке не требует дополнительного усиления пола. Его можно транспортировать с места на место без неудобств при транспортировке.

Минусы

Необходимость постоянного ухода и чистки дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме:

  • обязательная изоляция труб;
  • корпус должен быть далеко от стены;
  • требует много места;
  • производит много дыма на выходе;
  • накапливает конденсат.

В помещениях, разделенных перегородками, эффективность нагрева этого типа снижается. Есть необходимость оборудовать водную «рубашку».

Радиаторная система

Конструкция котла с водяным контуром идентична буллеру. Только здесь греется не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю часть системы, направляется в радиаторы, затем по возврату в печку, где устанавливается сливной вентиль.

С установкой такой системы агрегат можно установить в любом месте здания, где можно удалить дымоход. Важно соблюдать минимальное расстояние до стены — 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед запуском они должны провести испытания под давлением и ввести в эксплуатацию.

Самодельные котлы: реальная экономия

Чтобы собрать печь Булерьян своими руками, не потребуется дорогостоящее оборудование и специальные сплавы.Изготавливать его можно из труб диаметром 5-6 мм, листового металла толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади изготавливаемых заготовок по чертежам, схемам.

Схема устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно арендовать за небольшую плату в ремонтной мастерской:

  • сварочный аппарат;
  • электродов
  • болгарка;
  • ножницы по металлу;
  • трубогиб;
  • угловая шлифовальная машина.

Молоток, линейка, уголок, выкройки, уровень, прутки, толщина которых равна диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

Герметичность камеры зависит от качества швов, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи небольшой печи для небольших подсобных помещений и увеличить до необходимых размеров.

Раскрой деталей, формовка заготовок

Отрезаем от трубы длиной от 1 до 1,5 м 8 штук. Из листов вырезаем ленты с полукруглыми выемками на концах.

Загибаем воздуховоды под углом примерно 80º. С такой же степенью загибаем металлические полосы.

Сборка и сварка

Изогнутые конвекционные трубы укладываем выпускной частью наружу в шахматном порядке, начиная от задней стенки до переднего уровня.Для устойчивости между ними кладем деревянные бруски. Выравниваем дизайн. Захватываем точечными швами в узлах сопряжения.

Горизонтально ввариваем поддон внутрь кузова. Для удаления продуктов сгорания решетку лучше всего делать из двух половинок, соединенных под углом. Сначала захватываем точечно, затем сплошным швом проходим всю плоскость. Между трубами вставляем гнутые стальные полосы, привариваем.

Для начала нужно сделать выкройку. Накладываем картон на боковину и обводим карандашом.Вырезаем по контуру деталь из листового металла. На нем вырезаем загрузочное окно диаметром в половину стены, смещая центр чуть ниже оси. Привариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Задняя стенка изготовлена ​​аналогично. Вверху круга вырезается отверстие, соответствующее диаметру патрубка. Вставляем в него Т-образный отрезок из трубы 100 — 110 мм с вентилем, соединяем с корпусом.Сажаем стены на свои места.

Дверь

Дверца топки представляет собой короткий цилиндр, который необходимо аккуратно надеть на «воротник», попадая в зазор между внешним и внутренним кольцами. Для увеличения уплотнения между кольцами нужно вбить асбестовый трос.

В заготовке вырезать отверстие под воздуходувку, приварить трубу с дросселем. Демпфер можно сделать, разрезав стенки трубы по осям. Берем штифт, привариваем к нему плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Вешаем дверь на петли, оборудуем замок. Делаем их из обрезков листа. Вы можете купить готовые детали.

Для того, чтобы топка располагалась на достаточной высоте от пола, из остатков сгибаем ножки, привариваем их к корпусу в местах, указанных на чертеже. После очистки и косметической шлифовки поверхности конструкция готова к установке.

Печь булерьян — лучшее решение для частного дома и разводки воздушной печи (90 фото). Схема работы отопительных печей булерьян

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он назывался «Бренеранский». Первый котел сотрудники компании изготовили в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же это было безопасно для здоровья человека.

Производство печей длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах. При этом он проходит строгий контроль и тщательно проверяется. Все это дает возможность изготавливать печи с высоким коэффициентом теплопередачи. Дополнительно производители постарались сделать для них прочный корпус. Как правило, он состоит из стального листа толщиной 4 мм. Благодаря использованию инновационной технологии печи Булерьян не большие. В результате вся конструкция получается герметичной и безопасной для здоровья человека.

Как работает духовка?

Внутри печи находится объемная вторичная камера. За ним находятся теплообменные трубки, которые отвечают за температуру в системе. Далее идет труба дымохода, которую можно регулировать. Специальная двойная стенка … Воздуходувка и зольник находятся в первичной камере устройства. Возле передней стенки находится регулятор изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности монтажа печей Булерьян

Установка такого агрегата в доме — дело ответственное.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях допускается использование теплоизоляции. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно нужно проверить конструкцию дымохода. Горизонтальные участки длиннее 80 см не допускаются. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Отзывы потребителей о духовке Булерьян Классик (тип 00)

Отзывы о духовке Булерьян Классик хорошие.Эта модель понравилась многим, потому что она отлично подходит для небольших дач. При этом мощность печи составляет 6 кВт. Как говорят владельцы, он отлично справляется и с древесными отходами. составляет 75%.

На одной закладке дров печь способна отапливать дачу 8 часов. Если используется, вы можете увеличить это время до 12 часов. В целом корпус устройства добротный и имеет интересный дизайн. Также эти печи Булерьян получили хорошие отзывы эксплуататоров благодаря простоте эксплуатации. К достоинствам также отличает компактный размер модели.

Отзывы экспертов о печи «Булерьян Классик» (тип 00)

Эти печи «Булерьян» получили хорошие отзывы экспертов. Многие из них, соглашаясь с мнением потребителей, утверждают, что компактность устройства — несомненный плюс модели. Его высота — 710 мм, ширина — 490 мм, глубина — всего 680 мм, а вес — 65 кг. Диаметр дымохода в свою очередь стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из прочного материала «08КП».Трубы устройства имеют правильную форму и производятся на специальном оборудовании.

У этой модели их диаметр всего 57 мм. Благодаря этому выделяемое тепло надолго сохраняется в системе. Сварка на корпусе печи также выполнена качественно и ее следы практически незаметны. Это обеспечивает хорошее уплотнение. Также печь для дачи («Булерьян») имеет положительные отзывы благодаря наличию удобной загрузочной камеры. Он имеет большой объем и позволяет быстро и комфортно заправлять его топливом.При этом дверь широко открывается и легко закрывается.

Отзывы о модели «Булерьян Кантри (тип 00)»

Отзывы на печь Булерьян Кантри положительные. Покупателям понравилась эта модель из-за загрузочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев используют уголь или обычные дрова. Дополнительно печь может работать на коре, торфе или щепе. Коэффициент продуктивности в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на целых 8 часов.

Таким образом, необходимо загружать топливо примерно два раза в сутки. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также отзывы за компактность получили печи «Булерьян» (отопительные). Модель имеет высоту 710 мм, ширину 490 мм и глубину 680 мм. Общий вес устройства 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, с его установкой проблем не возникает.

Мнение экспертов о «Булерьян Кантри (тип 00)»

Эти печи «Булерьян» имеют разные отзывы экспертов.Некоторые хвалили эту модель за качество сборки. Он изготовлен из толстого стального листа. Выход в дымоход тоже очень качественный. Дополнительно многие отметили положительную боковую сварку труб. В общем, все их кривые имеют правильную форму.

Таким образом, на топке нет мест сужения трубы (диаметр одинаковый по всей длине). Это значительно увеличивает производительность. С помощью двухфазной системы сжигания печь способна отапливать дачу площадью 40 кв.м. при высоте потолка не более 2,5 метра.

Новая модель печи «Булерьян MAXI (тип 00)»

Отзывы о печи «Булерьян MAXI» разные. Многие покупатели хвалят эту модель за производительность и экономичность. В отличие от предыдущих моделей, эта духовка имеет мощность целых 7 кВт. Этого вполне достаточно, чтобы отапливать дачу объемом 125 куб. м. При этом коэффициент полезного действия составляет 75%. Новая доработанная топка этой печи уже зарекомендовала себя с положительной стороны.Его дверца большая и позволяет быстро загружать дрова.

При этом глубина топки значительна, и за один раз можно складывать до 6 кг древесных отходов. В результате температура будет оставаться стабильной в течение 7 часов. Регулировка мощности очень проста и с ней справится даже новичок. В установке духовой шкаф также прост, и особых проблем не доставит. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подходит практически для любого дачи.

Что говорят эксперты о Булерьян МАКСИ (тип 00)?

Эта канадская печь «Булерьян» не заслужила столь же восторженных отзывов среди специалистов, как другие модели этой компании.Так что многие специалисты считают его довольно большим. Поэтому для того, чтобы его разместить, понадобится много места. Причем вес этой модели очень серьезный — 80 кг.

Также следует учитывать, что дымоход для него должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход … Среди достоинств модели специалисты отметили качество сварки на корпусе. Все трубки духового шкафа очень плотно прилегают, поверхность у них ровная. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Булерьян — это не просто название духовки, а известный канадский бренд. В 1993 году была изобретена первая печь, которая была одной из лучших в мире по эффективности и производительности. В принципе, и по сей день у печи Булерьян практически нет конкурентов.

Печь Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство вобрало в себя элементы обоих.

Духовка работает по принципу конвекции.Трубы для теплообмена подключены к объемной вторичной камере, в которой происходит процесс горения древесины. Принцип их работы очень прост. Холодный воздух попадает в трубу в основании печи Булерьян, а затем выходит уже нагретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего делают духовые шкафы цилиндрической формы Булерьян. При большой площади обогрева печь приобретает форму капли. Трубы размещаются снаружи конструкции.Для максимальной теплоотдачи они впаяны в конструкцию и выступают только на треть.

Топка топки состоит из трех частей. На дно топки кладут колосниковую решетку или огнестойкую сетку. Они могут быть из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек также называют вторичной камерой.Он сжигает газы, которые выделяются при горении древесины. Сгорание топлива в самой топке не полное. Выброшенные продукты сгорания попадают в дымоход. Длина дымохода около 1 метра. Процесс горения за счет этой части топки замедляется, продукты сгорания остывают. Дымоход делают криволинейным, в нем есть экономайзер. Благодаря такому устройству происходит вторичное горение газов. Такая конструкция печи увеличивает теплоотдачу, по сравнению с другими печами, на 20%.

Процесс горения дров регулируется заслонкой. Заслонка — это заслонка возле выхода из топки, регулирующая интенсивность тяги. Он крепится к трубе с помощью специального металлического стержня. На дверце, изменяя положение заслонки, можно регулировать интенсивность духовки.

Печи Булерьян достаточно для обогрева помещения объемом 100 м3. На это уйдет не более 3 часов. Большие конструкции печи Булерьян подходят даже для обогрева больших помещений, до 400 м3.Не всякая духовка на это способна.

Согреться тоже несложно. Булерьян — экономичная печь, требующая закладки дров всего два раза в день.

Достоинства и недостатки печи «Булерьян»

Печь «Булерьян» впервые применили лесоводы в канадской тайге. Приходилось таскать с собой компактную печь, в которую редко приходилось кидать дрова, а также очень быстро греться от ее тепла. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

  • Компактность.Печь, способная обогреть 100 м3, весит всего 50 кг.
  • Быстрый обогрев помещения. Небольшое помещение 30 м3 можно обогреть булерьянской печью менее чем за полчаса.
  • Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому нет необходимости часто бросать в топку новый горючий материал … Достаточно один раз прогреть комнату, чтобы на 10-12 часов забыть о том, чтобы закидывать дрова.

Несмотря на то, что печь имеет очень продуманную конструкцию, все же есть несколько недостатков:

  • Сажа.Из-за того, что в топке остаются не все продукты сгорания, сажа уходит в дымоход. Из-за этого длина трубы относительно топки должна подниматься минимум на 3 метра. Также это может вызвать неприятный запах при обжиге.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а древесина медленно тлела, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Горение пыли. Теплоотдача в модели Булерьяна происходит с поверхности топки.Металл нагревается, благодаря чему оседающая на нем пыль выгорает. Из-за этого воздух становится затхлым, а также может появиться неприятный запах.

Если сравнивать достоинства и недостатки печи, то недостатки Булерьяна несущественны. Если научиться правильно пользоваться конструкцией и установить печь по рекомендациям, она эффективно обогреет любое помещение.

Популярные модели печей Булерьян

Печи на воздуховодах выпускаются под двумя торговыми марками: Булерьян и Бренеран.Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи производятся в России. Приобрести духовку Бренеран стало возможно с 2005 года. Именно в этом году официальный производитель духовок, российская компания Лаотерм, решила переименовать печи Булерьян. Это произошло за счет доработки конструкции печей и увеличения гарантийного срока до 2,5 лет. На данный момент существует множество печей популярных известных брендов.

Breneran AOT-14

Эта модель одна из самых громоздких, но способна обогреть большое помещение до 400 м3. Модель Breneran AOT-14 весит соответственно 130 кг. Хотя стоит отметить, что многие духовые шкафы, рассчитанные на меньшие по площади помещения, весят на порядок больше.

Печь изготовлена ​​из конструкционной стали. Время горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше 80 сантиметров.Дымоход подключается к задней части печи.

Такая печь подойдет для отопления всего коттеджа.

Aqua Breneran

Модель Aqua-Breneran представляет собой улучшенную версию печи, поскольку нагрев происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но и устанавливается в мастерских и цехах. Такая печь способна обогреть помещение объемом 600 м3. Правда, полную засыпку горючими материалами нужно проводить каждые 6-8 часов.

Конструкция сделана из стали и покрыта термостойкой краской. В отличие от классических духовок, в нем есть дополнительный резервуар для воды. Духовка имеет два элемента управления. Один находится на двери и регулирует интенсивность тепла. Второй — на дымоходе. Это регулятор газификатора.

Aqua-Breneran — идеальное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи.Для этих целей компания выпустила линейку духовых шкафов с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии плиты в помещении. Подходит для отопления помещения объемом 100 м3. При этом, к сожалению, невозможно совмещать две функции — приготовление пищи и обогрев помещения. В режиме тления Breneran AOT-08 будет нагревать помещение в течение получаса. А во время горения стоит пользоваться варочной панелью. Варочная панель состоит из двух конфорок. Еда на таком аппарате готовится довольно быстро.Например, 6-литровая емкость с водой закипит за 30 минут.

Breneran-AQUATEN

Модель AQUATEN — уникальная печь, не имеющая аналогов. Печь похожа по конструкции на другие модели Булерьян, но все же имеет важные отличия в конструкции.

К радиаторам подключаются трубы печки, по которым течет вода. Устройство труб такое же, как и в воздушных вариантах печи Булерьян. Вода поднимается по сливу к трубам самотеком.Напорный коллектор поднимает жидкость на высоту до 8 метров.

Как и другие модели Breneran, AQUATEN имеет несколько регуляторов интенсивности нагрева в духовке. Печь изготовлена ​​из высокопрочной стали, которая защищена от коррозии слоем специальной краски.

Зимой, если нет возможности разместить твердые горючие материалы в баке печи, для обогрева можно использовать электронагревательный элемент мощностью 1 кВт.

Можно ли самому сделать печь Булерьян?

Более 20 лет секреты создания булерьянских печей держатся в секрете.Производители не разглашают чертежи и параметры используемых материалов. Но специалисты печного дела давно замерили печь, чтобы сделать аналог известной марки. Приобрести печь Булерьян можно не только у Лаотерм, но и у других производителей. Правда, по качеству такие духовые шкафы будут сильно уступать. Также можно самостоятельно сконструировать печь Булерьян.

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов … Печь Булерьяна следует изготавливать самостоятельно в несколько этапов:

  1. Труба должна быть разделена на 8 равных частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнутыми.
  2. Необходимо проделать прорези в двух трубках и вставить в каждую по небольшой трубке длиной 20 сантиметров. Большая часть трубки должна быть снаружи. Стык следует тщательно заварить. Эти трубы нужно будет использовать у дверцы духовки.
  3. Трубы накладываются друг на друга, причем первая труба концами влево, вторая — вправо, третья — влево и т. Д.Перегородка изготавливается из стали и устанавливается внизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывают металлическими листами. Из этого материала также делают переднюю и заднюю стенки с отверстиями для дымохода и двери соответственно.
  4. Дымоход должен быть выполнен с учетом устройства отвода конденсата. Ворота следует делать с маленьким отверстием и металлической ручкой. А также вентилятор, который будет прикреплен к двери. Все эти детали можно изготовить из листового металла самостоятельно.

Делая печь самостоятельно, убедитесь, что все детали конструкции идеально подходят друг к другу. Необходимо предварительно рассчитать габариты печи и обязательно подключить ее к дымоходу перед проверкой работы.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире — достигает 80%.

Для эффективного решения отопления частного дома можно использовать достаточно оригинальный по конструкции прибор — печь Булерьян.Это производительное и экономичное оборудование, зарекомендовавшее себя долгими годами эксплуатации в экстремальных погодных условиях.

Особенности конструкции

Система отопления выполнена в виде цельносварного блока в виде цилиндра или капли, в которую вставлено множество изогнутых труб. Они имеют вид синусоиды и в основном расположены внутри самого тела.

Через нижние патрубки всасывается воздух, который при движении нагревается и выходит горячим.Через 10-15 минут. он может нагреваться до 100-120 градусов.

Производители печей «Булерьян» отмечают, что за счет прокачки по трубам до 4-6 м3 воздуха в минуту помещение нагревается практически мгновенно.

В конструкции топки выделяется несколько отсеков. В нижней части установлены чугунные решетки. Возможна установка мощной стальной решетки.

В верхней части — стальная перегородка с отверстиями.Стоит горизонтально, не доходя до двери. В результате конструктивно создается камера, в которой частично утилизируются газы, образующиеся при горении древесины.

Топливо не сгорает полностью, так как воздух проникает через отверстия. Наконец, газы выгорают внутри трубы.

Дверь служит для плотного перекрытия выхода продуктов сгорания. В него монтируется патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьяна предполагает, что газы, не сгоревшие в топке, попадают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего попадает в вертикально спроектированный патрубок.

КПД печи в пределах 60-80%. Благодаря специальному экономайзеру КПД достигает максимума. На вертикальном участке трубы происходит вторичный дожиг. Причем процесс горения пульсирует.

Для обеспечения высокой производительности оборудования трубы изолируются базальтовой ватой или минеральным картоном.Нагретые газы скапливаются в изолированном участке трубы, где из-за теплоизоляции температура снова повышается.

Нагретые и увеличенные газы перекрывают трубу, в результате чего начинается процесс их активного выгорания. Этот процесс сопровождается интенсивной теплопередачей.

Достоинства и недостатки системы отопления

Есть много модификаций духовки. На фото печи Булерьян можно рассмотреть особенности конструкции и типовое оборудование.Более того, возможно дополнительное оборудование, которое повысит эффективность использования.

Но и без него агрегат имеет ряд преимуществ:

  • быстрый обогрев помещения за счет конвективного эффекта;
  • возможность подбора модели под параметры помещения;
  • экономия по расходу топлива;
  • простота установки и эксплуатации;
  • с высоким КПД, достигающим 80% и более;
  • безопасность;
  • возможность регулировки интенсивности за счет механизма на двери.

Печи типа «Булерьян» могут использоваться для отопления жилых и нежилых помещений. Может использоваться в теплицах и цехах, на складах.

Благодаря объемному принципу работы, тепло не накапливается непосредственно возле агрегата, а перемещается по всей площади.

При этом при эксплуатации следует обращать внимание на несколько моментов:

  • необходимость утепления трубы;
  • необходимость просторного места для агрегата;
  • возможность горения пыли;
  • необходимость вывести дымоход на значительную высоту — более 3-4 м;
  • возможность образования конденсата в трубе и появления запахов внутри дома.

Как правильно топить плиту

При интенсивном обогреве помещения используется активный режим горения. Но тление необходимо для стабильности нагрева. В качестве топлива можно использовать пеллеты, щепу, брикеты.

Отличные показатели производительности демонстрирует дровяная печь «Булерьян». Но использование угля не допускается.

Также следует иметь в виду, что интенсивное горение в течение всего времени работы агрегата приведет к выгоранию металла.Поэтому он не используется.

На первом этапе требуется обеспечить зажигание топливом, которое отличается высокой скоростью горения. Например, подойдет сухой картон или щепа. Этого топлива должно хватить на 25-30 минут. работать так, чтобы угли образовывались уже в момент полного прогрева помещения.

Разжигать огонь необходимо при открытых заслонке и дроссельной заслонке. Затем дверь следует закрыть. После образования углей в топку можно бросать большие поленья или брикеты.

Дроссель фиксируется в желаемом режиме, а заслонка переводится в закрытое положение. Пошаговый нагрев начинается с выхода воздуха 60-70 градусов.

Качественный обогрев коттеджа можно гарантировать при использовании моделей с водяным контуром. В теплообменниках начинает двигаться нагретая вода. В данной модели предусмотрен отсек для розжига — топка и камера дожигания газов.

Булерьянские водяные плиты обеспечивают быстрый нагрев воды.Причем требуется повышение температуры его большого объема. На эти цели уходит практически вся энергия агрегата.

На отопление уходит не более 7-10% электроэнергии. Теплоноситель передается в систему отопления или накопительную камеру. В воду рекомендуется добавлять специальный антифриз.

Как правильно установить

Для подключения духовки своими руками нужно подготовить негорючее основание, которое будет на 300 мм выступать за периметр духовки.Подойдет конструкция из четырех рядов уложенных ровно кирпичей. Для соединения используется глиняный раствор.

Иногда в качестве стенда конструкция изготавливается из металлических труб высотой до 300 мм. Перед духовкой в ​​обязательном порядке поместите лист металла 500х700 мм.

Также требуется выдерживать дистанцию ​​до стен. Его величина зависит от материала, из которого сделана стена. Например, при использовании неоштукатуренных деревянных поверхностей требуется отступ не менее 1000 мм, для одинарной кирпичной кладки — более 500 мм, для двойной кладки — более 300 мм.

Дымоход должен быть изолирован и загерметизирован. Также требуется соблюдение требований пожарной безопасности. Если вы решили обустроить его кирпичом, то стены должны быть не менее 120 мм.

Для бетонных конструкций минимальное требование составляет 60 мм. Также возможен металлический дымоход. Труба оснащается высотой не менее 4 м и сечением 120 мм.

Дымоход можно вывести через крышу или стену.В первом варианте требуется правильно пропустить его через потолок и крышу с минимальной высотой над коньком 500 мм.

Печь Булерьян — достаточно эффективный и безопасный способ обогрева жилых и производственных помещений. Вы можете подобрать необходимую модификацию агрегата в зависимости от требований к температурному режиму с учетом планировки дома.

А для обогрева нескольких комнат достаточно соорудить воздуховоды и термокамеру или приобрести модель с водяным контуром.

Фото печи булерьян

Печь булерьян (буллерян, буллер, буллер, бренеран) изобрели не простые канадские ребята, как кое-где говорят, а довольно грамотные теплотехники. В остальном история Буллера верна: его действительно изобрели в Канаде для нужд лесорубов и многого другого по прихоти, без лишних слов.Получилось неплохо, вроде бы впечатляюще, и желающих сделать буллер своими силами хоть отбавляй. Эта статья была написана о некоторых препятствиях и тонкостях, которые могут встретиться на этом пути.

Немного истории

В Канаде леса вырубают не блоками, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Рубки чаще проводят в холодное время года, когда растительность не растет, жизнь в лесу отмирает и ущерб лесным биоценозам от рубок минимален.

Климат в канадской тайге даже суровее сибирского, и даже при 4-часовой смене рабочие замерзали в сосульки. В пустыне вообще нет комфорта и цивилизации. Поэтому лесорубам нужно было что-то, что они могли бы носить с собой, не загромождая тело, и переносить их руками в жилой прицеп. А жилья на 20-30 кубометров эта печь должна была прогреться максимум за 20 минут. Отходы топлива: ветки, щепа.Топка большая, так что туда можно воткнуть куски толстых узловатых гребней. Время работы от одной топливной закладки не менее 8 часов. Куда там подняться ночью и в жару, когда день ломался до боли в костях.

В зависимости от погоды и сезона необходимо регулировать тепловую мощность. Регулировка должна быть простой, чтобы ее мог выполнить необученный человек или после одноразового вводного инструктажа.

При этом печь должна была быть недорогой и достаточно технологичной.Электроника, требующая электроснабжения, да и вообще автоматика, была исключена: малейшая поломка в тайге могла стоить жизни целой бригаде. Также исключалось использование дорогих и специальных сплавов, требующих специального оборудования: Булерьян должен был быть доступен для изготовления в любой ремонтной мастерской.

Были выдвинуты дополнительные требования по безопасности эксплуатации. Во-первых, следует исключить образование отходов при любом режиме печи и любых положениях контролирующих органов.Во-вторых, температура корпуса печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее от сонливости и «с похмелья», не обжечься до потери трудоспособности. Говорят, что канадские дровосеки умеют водить сосновые шишки домашнего приготовления. Это называется стерно.

Устройство Buller

За основу канадские инженеры взяли известную и хорошо себя зарекомендовавшую схему стального стального конвекционно-трубчатого воздушного котла трудногорючего; в просторечии — обогреватель-обогреватель.Так появилась конструкция, схема которой представлена ​​на рис. Широкая герметичная дверца топки снабжена нагнетателем в виде патрубка с поворотной заслонкой — дросселем. Дроссель регулирует мощность духовки. Иногда на его рукоятке имеется шкала с градуированной шкалой. наружной температуры, а также подвижный стоп-ограничитель. При этом дроссельную заслонку можно плотно перекрыть, если печку нужно потушить или перекрыть сквозняк, чтобы в помещении не стало холодно.

Далее следует обширная топка с изогнутыми стенками. В них утоплены пучки труб теплообменника на 2/3 диаметра. В этих 2/3 первая изюминка буллера. При таком соотношении 70% тепла, выделяемого в печи в режиме тления, передается воздуху в трубах. Еще 10% растекается по металлическому сварному корпусу печи и дополнительно нагревает воздух. При температуре в помещении 20-25 градусов и тепловой мощности 10-20 кВт для этого требуется температурный градиент 40-45 градусов, т.е.е. корпус печи нагреется до 60-65 градусов. 5 градусов дадут некоторый запас прочности.

На 1/4 высоты топки от дна расположена горизонтальная решетка из толстой, не менее 4 мм, стали, либо решетка из чугунных решеток … Вверху также на 1/4 высоты топки, но уже сверху в топку вваривается неполная горизонтальная перегородка, не доходящая до ее передней стенки на 1 / 4-1 / 5 длины топки. В перегородке проделываются отверстия, точно откалиброванные по диаметру, расположению и общей площади (около 7% площади очага).

Забор воздуха на дожигание осуществляется из камеры сгорания. Отдельных дефлекторов для вторичного воздуха не предусмотрено. Доля воздуха, забираемого из камеры сгорания дожигателем, автоматически изменяется в зависимости от свойств топлива и режима сгорания. Это второе отличие Buller от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует дожигатель при работе в режиме тления.Дымовые газы из камеры дожигания попадают в «боров» или «чушку» — горизонтальную часть дымохода длиной 0,8–1 м. Боров для Булерьяна обязателен, он несколько замедляет дожигание выхлопных газов. Почему это так необходимо, мы расскажем ниже.

Сразу после поворота дымохода в него устанавливается заслонка (дымовая заслонка), которая переключает режим горения. Потому что теплоемкость корпуса буллера, напротив, мала и практически не влияет на передачу тепла в комнату; не предусмотрен вид, полностью перекрывающий дымоход (и создающий риск выгорания при неосторожном или неквалифицированном использовании).

Диаметр дымохода равен или на 10-20% больше диаметра нагнетательного патрубка, а в заслонке заслонки вырезается четверть (см. Рис.) Поэтому, как ни крути заслонку с заслонкой, сквозняк не прекратится, и отходы, даже если они образуются, не попадут в комнату, пойдут и полетят в трубу. При заданном соотношении диаметров нагнетателя к дымоходу и 25% площади холостого отверстия в затворе пуллер безопасен, даже если вы забыли закрыть дверцу топки.Правда, в этом случае почти все тепло вылетит.

Над воротами расположен третий по важности элемент цилиндра — экономайзер. В общем, экономайзер — это устройство, которое нагревает поступающую в котел рабочую жидкость за счет остаточного тепла дымовых газов — воды, воздуха. Но в этом случае роль экономайзера другая.

Экономайзер Буллера представляет собой вертикальную секцию дымохода длиной 1,5-3 м, хорошо изолированную от тепла: 40-50 мм асбестового или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита.В экономайзере окончательно догорают дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, ИК, отраженный от стенок экономайзера, увеличивает концентрацию тепловой энергии в струе, а газ вспыхивает. Пожарные знают этот эффект как прыжок пламени.

Газ, вспыхнувший в экономайзере, имеет тенденцию расширяться, но в ограниченном объеме ему некуда деваться. Образуется газовый затвор, который тоже хорошо известен строителям и владельцам неграмотных печей.Горение в топке стихает, пробка остывает, проскальзывает, горение снова усиливается — булерьян, давя чаще, иногда реже, автоматически подстраивается под качество топлива и положение дроссельной заслонки.

Говорят, эта идея осенила одного из разработчиков, глядя на коллегу, сильно попыхивая трубкой. Коллектив разработчиков постарался решить проблему стабильности режима горения при низких температурах в топке. Пока не был введен автоколебательный режим горения, было невозможно удержаться на грани распада и пламени.Итак, каноэ, если гребет попеременно одним веслом, то с одной стороны, то с другой стороны, движется по прямой. Общий КПД буллера 80% достигается только с экономайзером. Без него — от силы 60% с чем-нибудь.

Иногда, даже часто, из-за некоторых особенностей буллера (о которых будет сказано позже), он работает без экономайзера, увеличивая сгорание и терпя пониженный, но все же хороший КПД. Но тогда хорошей фирменной печи хватает всего на 2-3 года.Почему? Это также обсуждается далее в ходе презентации.

О трубных батареях

При тепловой мощности до 20-25 кВт трубы в батареях выполняются в виде технологически простых полукругов, как слева на рис. При этом диаметр труб составляет 60-100 мм, а их количество 3-4 на батарею.

При более высокой тепловой мощности невозможно пропорционально увеличить диаметр труб; из-за низкой теплопроводности воздуха КПД упадет.Надо увеличить «трубу» аккумуляторов. Но с батареями из 6 и более труб КПД также падает, здесь закон квадрата-куба уже влияет при применении к заправке топливом.

До мощности 100–120 кВт конструкторы находят выход, делая трубы изогнутыми в виде синусоидальных дуг и слегка наклоненными вершиной дуги вниз. В этом случае печь в сечении приобретает сечение каплевидной или яйцевидной формы, как справа на рис. При еще большей мощности требуется компьютерное моделирование булерьяна с оптимизацией, и положительный результат длительного сложного и дорогая работа не гарантируется.

Как греется булерьян

На первых порах, когда необходимо быстро прогреть помещение, в топку кладут сухое и быстро горящее топливо, даже бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный рейс, берут с собой 2-3 мешка; хватит на сезон.

Дроссельная заслонка и заслонка полностью открыты, топливо поджигается, дверца топки закрыта. Горение пламенное, с «буржуазным» КПД 20-40% (а не 5-7%, как пишут для сравнения рекламщики Булерьянова).При этом из 4-х ламповых батарей выдувается 4-6 кубометров воздуха в минуту, нагретого до 130-140 градусов, и помещение быстро прогревается.

Ускоренная заправка топлива дана так, что догорает до углей за 3-4 минуты до окончания прогрева, здесь нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, то через него следят за горением. Но можно, хотя и неудобно, это сделать, просто заглянув в воздуходувку.

Как только он сгорит дотла, на него кладут большие блоки.Больше лучше. У вас может быть один, лишь бы залез в топку. Можно укладывать торфяные брикеты или такие же пеллеты, они универсальное топливо. Дроссельная заслонка вентилятора теперь закрыта в желаемом положении или полностью до подвижного ограничителя шкалы мощности. Ворота закрыты до упора, т.е. на 3/4.

При этом Buller переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а корпус печи остывает до 50-55.Даже упав ночью на буллера в костюме Адама, вы ругаетесь, но не обожжетесь.

Называть буллер топкой или газификатором, как это часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, постоянно меняется при сгорании одной закладки при одинаковом положении дроссельной заслонки и заслонки.

Особенности печи

Во-первых, теплопроводность воздуха мала даже по сравнению с его, тоже небольшой, теплоемкостью.Поэтому «греть» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему ничего не останется, как влететь в трубу.

Оптимальная температура тлеющей массы буллера 550-650 градусов. Это обеспечивает достаточно высокую долговечность печи, сваренной из обычной конструкционной стали толщиной 4-10 мм в зависимости от мощности. Но пиролиз при этой температуре проходит слабо и неполно, что приводит к некоторым ненужным и неприятным эффектам.Подробнее о них мы поговорим ниже.

Если температуру в топке поднять до 800 градусов и выше, то упадет не только КПД. А сталь корпуса не только выгорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и оксидов азота. Избежать их образования можно, подавая воздух отдельно в топку и камеру дожигания, но это уже будет не буллер, а другая топка. Сложен в эксплуатации и может быть опасен.

Поэтому производители булерьян категорически запрещают сжигать их на угле и коксе. Углерод не горит, если остынет ниже 800-900 градусов. И дать побольше воздуха, чтобы он не погас — упадет не только КПД, но еще и дорогая печка из специальной стали догорает за сезон-два. Претензия не будет принята, случай не гарантирован.

Стоит ли делать это самому?

Прежде чем переходить к особенностям установки и эксплуатации булерьян, их доработкам и разновидностям, необходимо остановиться на вопросе: стоит ли делать буллер своими руками? Причина — это, прежде всего, отпускная цена готовой фабрики.Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары гибочных шаблонов и сварочных приспособлений. Материал изделия — даже металлолом.

Очень хороший булерьян на 10-15 кВт можно купить за 200-250 долларов. При этом обычное в полевой ремонтной мастерской, дома, в гараже или на даче технику не хранят хотя бы из-за отсутствия подходящих площадей. А заказ гнутых индивидуально достаточно крупных деталей из толстого металла обойдется гораздо дороже.

Пожалуй, единственное исключение, если самодельный мастер работает на провинциальной провинциальной фабрике, где большая часть технологического оборудования все еще простаивает. А руководство «по-советски» позволит ему в свободное время пользоваться машинным парком и даже позволит порыться на свалке, забрать заготовки. Хотя при нынешних ценах на лом это маловероятно.

В таком случае дадим совет: не соблазняйтесь узкими водопроводными трубами батарей … Минимальный диаметр воздуховодов 60 мм; он определяется соотношением теплоемкости и вязкости воздуха.Буллер с «частоколом» вряд ли будет экономичнее любой другой печи медленного горения, но усложняет ее. Чертеж неудачной в этом отношении конструкции показан на рис. Ниже, а пример правильно выполненного самодельного буллера — на рис. В самом начале раздела.

Видео: обзор самодельного булерьяна

Готовая покупка

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Взгляните на рис. Слева — вариант не совсем удачный.И не только потому, что бетонные полы нужно забивать, для чего нужен проект с разрешением, конструкции несущие.

Во-первых, для установки дымохода, проходящего через чердак и крышу, вам потребуется собрать много бумаг, чтобы получить разрешение от пожарных. А также выполнить все требования пожарной безопасности, что будет сложно и дорого.

Во-вторых, конденсат (шламовый конденсат), выпадающий из дымовых газов Buller, обладает удивительными физическими и химическими свойствами.Им будет посвящен специальный раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества нет, лучше себе от него держаться подальше. И в этом случае в помещении остается иловой конденсат.

Вариант справа хорош уже тем, что сверлить нужно не бетон, а кирпичную стену. Она, конечно, тоже несущая, но меньше нагружает перекрытие. На проем в нем диаметром до 150 мм контролирующие органы закрывают глаза.А стандартный диаметр дымохода буллера — 100 мм. А получить разрешение на возгорание уличного дымохода намного проще. И шламовый конденсат будет снаружи.

В любом случае фундамент под Булерьян не нужен, достаточно огнестойкой подставки. Прочие общие положения и условия следующие:

  • Расстояние от обычной стены не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитом) слоем не менее 25 мм, можно от буллера передвинуть на нее 800 мм.
  • В радиусе 1200 мм от центра дверцы топки — огнестойкий настил, как и у других печей: сталь от 1,5 мм на асбестовой подушке.
  • Подставка выходит за контур печи — не менее 300 мм во всех направлениях.
  • Если буллер аттестован пожарной службой для работы без подставки, укомплектован штатными несъемными противопожарными ножками и карманом-уловителем перед дверью зольника, его можно без подставки поставить прямо на пол, кроме деревянной или фанерной доски.На ламинате или мармолеуме можно.

Буллеры для воды

Нельзя ли приспособить такую ​​действительно хорошую печь для нагрева воды? Возможно, и водяные булерьяны производятся промышленностью. Но глядя на это (см. Рис.), Невольно вспоминаешь высказывание выдающегося советского подводника о проекте гигантского атомного подводного ракетоносца типа «Акула», известного также как «Тайфун»: яркий пример победы техники над здравым смыслом.«

Авторы «водобуллеров» забывают или игнорируют, исходя из требований рынка, что Булерьян изначально создавался как воздушная печь. А теплоемкость воды в 800 раз больше, чем у воздуха. Чтобы отходящие газы передавали ей свое тепло, их нужно запутать в лабиринте регистра горячей воды. А в Булерьяне с его боковым обогревом теплообменника это в принципе невозможно, иначе придется создавать совсем другую печь.

Нагреть воду для отопления буллером можно только путем интенсификации горения в топке.Но при этом, как уже говорилось выше, неизбежно упадет эффективность.

Однако приспособить любой булерьян для горячего водоснабжения очень просто. Допустим, у нас есть 2 батареи по 4 трубы в каждой, а вся печь на 10 кВт. Как видно на тепловизионном изображении (см. Рисунок слева внизу), и при интенсивном нагреве для быстрого нагрева температура воздуха в соплах аккумуляторов не превышает 160 градусов.

Теперь наденем на две трубы самые обыкновенные металлические гофры и подключим их к трубам, проходящим через бойлер ГВС.По горизонтали, по вертикали — все одинаково. 2,5 кВт уйдет в воду. Если бак на 80-100 литров утеплить пенополистиролом толщиной 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и тогда эта температура будет поддерживаться. Для сравнения: ТЭНы на 3,5-5 кВт устанавливаются в бытовых 100-литровых электрокотлах.

Такая система хороша еще и тем, что без какой-либо автоматизации совершенно исключено вскипание воды. Вспомним школьную задачу по физике для особо (без кавычек) одаренных и сообразительных: как нагреть воду ровно до 100 градусов, не дав ей закипеть?

Ответ: возьмите кастрюлю, положите в нее деревянные бруски для теплоизоляции.Поставьте на них еще один горшок, поменьше. В обе кастрюли налить воды, поставить на огонь. Вода во внешней кастрюле закипит, но температура ее не поднимется выше 100 градусов. тепло огня будет использоваться для передачи скрытой теплоты испарения воды в воду.

Вода во внутренней кастрюле также нагреется до 100 градусов, но не будет разницы температур между ней и внешней, а тепло, необходимое для испарения воды, не может быть передано во внутренний кастрюлю. Вода в нем нагревается ровно до 100 градусов без каких-либо признаков кипения.

Что касается корпуса «кулер с водой» — в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего кипение воды. Когда его температура приблизится к 100 градусам, воздух в теплообменнике быстро остынет, градиент температуры приблизится к 0, а вода никогда не закипит.

Отопление частного дома

Ну, скажет читатель, но греться нужно! Да, но печное отопление используется в основном в частных домах, а есть водяное — предрассудок чистой воды, стереотип «централизованного» мышления.Ведь для эффективности центральной ТЭЦ тепловая мощность теплоносителя имеет первостепенное значение, иначе он будет остывать, пока не дойдет до абонентов.

А? Что, протянуть магистраль от кухни или печи по всему участку до гостиной / спальни? Не проще ли разогнать теплый воздух по комнатам, который буллер подает, как говорится, сверху? Судите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто картона, а трубы дорогие, их нужно гнуть, кипятить, паять.
  2. Регистры не нужны, расширительный бак, аксессуары, автоматика.
  3. О свищах и протечках можно забыть раз и навсегда.
  4. Воздуховоды с вентиляторами и жалюзи не требуют проекта или разрешения. Достаточно для себя рассчитать, в какую комнату какую секцию занести.
  5. Теплоотдача к стенам (а это до 15% теплопотерь на воду) равна нулю; здесь нам на руку плохая теплопроводность воздуха.
  6. Установите регулируемые жалюзи на выходах — это удобный оперативный контроль температуры в комнатах.Лучше не сравнивать с настройкой водяного отопления.
  7. Если поставить выходные жалюзи на стене, наиболее удаленной от окна над полом, то воздух, пока не достигнет того места, где он может обогреть улицу, будет отдавать тепло в комнату. И все знают, как увеличить энтропию вселенной батарей в нишах под окнами.
  8. Эта же техника даст теплый пол без дополнительных затрат и трудозатрат.
  9. Стены гладкие, деформаций не видно — оформляйте интерьер как хотите.

Видео: булерьян и отопление гаража

Буллеры без патрубков

Профессор Иннокентий Николаевич Бутаков (не путать с Александром Владимировичем Бутаковым, тоже профессором, но юристом) в 20-е годы фактически изобрел булерьян, прикрепив к верху форсажную камеру с теплозащитным экраном. В наши дни печи «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. Рис.) Успешно конкурируют с Булерьян на внутреннем рынке. Их характеристики и принцип действия аналогичны, как у однояйцевых близнецов, но Бутакова гораздо проще изготовить самому, что видно из рисунка.

Компьютер булерьян

Первый буллер был рассчитан почти на логарифмическую линейку. Как ни странно, они первыми придумали, как это смоделировать на компьютере и оптимизировать в Новосибирске, в Термофоре. Теперь их печи Fire-Battery различных размеров являются одними из хитов рынка. И это неудивительно: правильно просчитав все процессы, удалось разместить контур горячего водоснабжения для горячего водоснабжения в одном буллере и варочной панели с конфоркой, см. Рис.

Духовка «Пожарная батарея»

Печи с пожарной батареей сразу же вызвали волну критики. Но тут вспоминаются причитания классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки …»

«Не соответствует моему представлению о плитах …» Простите, сударь, о вкусах не спорят. «Вредно для здоровья». Кем, когда и где это доказано или хотя бы замечено? «Не печь, а какой-то торпедный катер». Сэр, вы льстите разработчикам.Лучшие умы теплотехников уже работали над котлами для эсминцев и крейсеров. 70 000 кВт в объеме 8 куб. м. с КПД 97% — если это не совершенство, то что такое вообще совершенство?

Что в нем плохого?

Да, в Bullers нет видимых изъянов. Их так и называют: печь без изъянов. Но есть одно скрытое, причем серьезное.

Любое органическое топливо горит, выделяя т. Н. реакционная вода. Это полный аналог метаболической воды, образующейся в живых организмах: она выделяется при расщеплении органических молекул.Из-за низкой температуры в топке в выхлопе булерьяна больше реакционной воды, чем в других медленных печах; в них эта вода частично участвует в пиролизе.

Второй момент — это минеральные компоненты древесины. Продавцы Buller преподносят добродетель, что дрова в буллере сгорают, не оставляя даже золы. Но изначально в дереве есть зола, а в буллерах частички золы вылетают в дымоход.

Третий — углеводородные радикалы.Это химически очень активные остатки не полностью разложившихся органических молекул. Все это в совокупности снижает КПД буллера всего на 5-7% и по объему составляет такую ​​же долю его выхлопа. Но для бытовых булерьян эти проценты оказываются поистине смертельными.

Напомним формулу Карно. Если взять пиролизный котел с 1500 градусами в камере сгорания и 300 градусами на выхлопе, то он покажет КПД 80%. По Булерьяну те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает конденсироваться в дымоходе и бесследно рассеивается в атмосфере. Пепел оседает под топкой. Откуда его время от времени приходится снимать. В его состав входят чистые минеральные соли, подходящие для удобрений. Котел также образует органические радикалы в небольших количествах, но они окисляются кислородом воздуха до углекислого газа и воды уже в 1-2 м от устья дымохода, потому что они образуются при высокой температуре и очень легком, низкомолекулярном весе

Не так в Буллере.Реакционная вода сразу после экономайзера выпадает в конденсат. Каждая из его капель представляет собой тонкую пленку, свернутую в шар, и физико-химия тонких пленок разительно отличается от таковой для массивных агрегатов вещества. А потом — частицы золы, тяжелые органические радикалы. В результате непросто осесть в отстойник грязную воду, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Эту хрень (без кавычек) нужно куда-то положить.Если оставить открытым конец «трубы, доходящей до земли», фундамент будет постепенно мыть, и вы не сможете есть овощи с огорода. Медленно вынуть и вылить — свойства конденсата булерьянского ила таковы, что он не скроется от СЭС и экологов, со всеми вытекающими.

Поэтому буллеры еще называют тепличными печами. Чаще всего их размещают в теплицах без экономайзера (см. Рис.) Цветы, ранние и всесезонные овощи — высокодоходный продукт, не будет дорого не только смириться с худшим КПД, но и поменять всю печку. через год-два-три.

Правда выхлоп у такого буллера еще слабо пахнет, но теплицы с самими теплицами выделяют метан, этилен и так далее в том же духе. Поэтому по санитарным нормам их нельзя строить рядом с жилыми домами, поэтому дым от буллера даже не требует отдельного «решения вопроса».

Некоторые хитрые цветоводы, особенно в маловодных местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветками сами по себе ядовиты, ставят буллеры по полной схеме, и конденсат ила, немного отфильтровав , запускается в системы капельного орошения… Однако подобные эксперименты с помидорами и клубникой всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями и даже тюрьмой.

Что лучше для себя

Методы утилизации конденсата шлама еще не разработаны ни технически, ни коммерчески, ни организационно. Поэтому хотя в законодательстве и санитарных правилах ничего специально не прописано о печном шламе, тепличную печь лучше поставить в теплице.А дома для себя напрягитесь и смонтируйте двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи Булерьян

Булерьян — печь длительного горения. Он позволяет быстро и качественно прогреть любое помещение. И надо отметить, что топливо расходуется очень экономно.

В России эти печи называют по-другому. Помимо Булерьян, используются следующие обозначения: «Буллериан», «Бренеран», «Булериан» или «Буллериан».Предлагаются конструкции в пяти различных типах выпуска, самая большая из которых предназначена для отопления дома объемом до 1000 кубометров. Сделать Булерьян можно своими руками. С этой задачей легко справится профессиональный сварщик. Для этого требуется несколько инструментов: сварочный аппарат , трубогиб, молоток, трубы диаметром 50 мм и листовой металл 5 мм.


Духовка проста в установке.
Требуется немного времени на помещение. Работает полностью в автономном режиме.При этом воздух в помещении прогревается равномерно по всему объему.

Твердое топливо используется для различных видов работ, к качеству которых нет завышенных требований. Вся конструкция очень экономична и удобна в использовании. Также реализована возможность управления всем процессом горения, что позволяет добиться повышенных значений КПД. Эти модели предназначены для обогрева помещений разной площади. Изделие потребует небольшого расхода отработанного топлива для работы.Подходит для использования в любом помещении. Обеспечивает качественный обогрев на одной закладке дров в течение 12 часов.

Печное устройство

Использование печей данной конструкции

Обогрев теплицы духовым шкафом

Чаще всего для обогрева теплиц используют печи Булерьян, так как они безопасны и очень экономичны. Печь Булерьян отлично нагревает воздух, хотя для нагрева водяного пара не годится. Если вы хотите купить отопительный прибор такой конструкции для бани, заранее уточняйте у продавца адрес парилки, где он уже использовался.

Эти печи незаменимы для теплиц. Идеально подходят для обработки любых пород дерева.

Булерьян печь своими руками

Чтобы приготовить духовку своими руками, необходимо внимательно разобраться в ее схеме и понять основной принцип ее работы.

Комплектующие

Цельнометаллическое изделие, как правило, состоит из небольшого количества элементов и деталей … Основой топки считается топка цилиндрической формы с примыкающими к ее стенкам изогнутыми металлическими трубами.

Дверца для загрузки топлива расположена на лицевой стороне топки. С помощью устройства режима мощности вы можете легко изменять режимы горения.

Топка имеет вторичную камеру сгорания и специальный выход … Подключаемся к ней. Для повышения КПД этой печи в обязательном порядке необходимо обеспечить качественную теплоизоляцию дымохода. Для этого идеально подойдет обычная минеральная вата. Не забывайте, что для подачи воздуха к месту горения необходимо оборудовать нагнетатель.

А вам понадобится маленькая зольница. В основе работы печи Булерьян лежит физический метод конвективного теплообмена, то есть движение тепла, происходящее характерным образом.

Все трубы снаружи печи жестко сварены и отлично нагреваются во время работы. В них начинает передаваться тепло воздуху. И который постепенно начинает перетекать в комнату. При этом в нижней части трубы создается определенный вакуум, за счет чего в нее поступает холодный воздух из нижних слоев помещения.Этот процесс будет продолжаться до тех пор, пока в печи не закончатся дрова.

Печи данной конструкции смело можно отнести к более эффективным нагревательным механизмам из всех, работающих на твердом топливе. Сегодня есть только один тип устройств, который по эффективности превосходит эти печи, — это высокотехнологичные котлы.

Топливо в них сгорает почти на 100%. Для работы печи рекомендуется использовать торфяные брикеты, древесные отходы, дрова из различных пород древесины.Не рекомендуется использовать уголь, так как велика вероятность повреждения отдельных частей топки.

Использование жидкого и газового топлива строго запрещено. В настоящее время некоторые называют Булерьян — гибрид буржуйки и русской дровяной печи длительного горения.

Ниже мы рассмотрим рекомендации по установке печи Булерьян.

Прежде всего, печь должна быть расположена на определенном расстоянии от легковоспламеняющихся предметов.

Перед духовым шкафом следует оставить свободную площадь около 1200 мм. Вся конструкция установлена ​​на негорючем основании, которое имеет специальный защитный экран … После монтажа обязательно провести контрольную топку, при этом может появиться неприятный резкий запах. Со следующими печами этого уже не будет. КПД печи достигает 80%.


Первое, что нужно сделать
— это подготовить металлические листы к работе, затем нарезать нужное количество трубных заготовок определенных размеров. После этого нужно придать им необходимую форму, для этого воспользуйтесь трубогибом.

Все трубы должны иметь одинаковую форму и радиус кривизны. А на конце трубы нужно оставить прямой участок необходимой длины.

Установив вертикально все заглушки трубок, нужно выполнить их точечный захват.

После этого монтируются заготовки для подготовки верхней части топки … В итоге получаем основу нашей будущей конструкции. Также при работе нужно соблюдать строгую симметрию. Необходимо исключить различные перекосы кадра.

Для подачи кислорода в топливо необходимо установить конвекционные трубы. Для этого к передним «ребрам» конструкции необходимо приварить тонкие трубы.

Сделайте надрез на внутренней стороне рамы, вставьте инжекторные трубки и плотно закройте отверстие.

Детали и элементы будущего корпуса печи выполнены из листового металла. Количество этих элементов должно соответствовать количеству подготовленных для конвекции. Заготовку прикрепляют к трубе и сваривают в нескольких точках.


Отрезок трубы диаметром около 100 мм идеально подходит для удаления дыма.
… Крепим заднюю стенку, с отверстием для дымоудаления и точечно фиксируем. Далее привариваем трубу для удаления дыма.

Выполняем переднюю стенку, не забывая при этом предварительно вварить в нее кольцо для следующего упора дверцы печки.

Закончив предварительную примерку, обхватываем эту деталь и двумя уголками обозначаем будущее дно.

На этом этапе подходит сложный для мастера элемент печи — входная дверь. Необходимо обеспечить его плотное прилегание к передней стенке топки. Потому что качество посадки повлияет на эффективность духовки.

Заготовка изготавливается из толстого металлического листа в виде круглой пластины. В его нижней части будет труба с демпфером. Дверь должна быть распашной, и только после этого к ней приваривается запорное устройство.

Нужно проделать круглое отверстие в передней стенке духовки, и приварить к нему металлическое кольцо. Этот элемент нужен для более плотного закрытия дверей.

Еще нужно приварить два металлических кольца по краям двери, разного диаметра. Далее их нужно заклеить прокладкой из специального асбестового шнура.

После этого проводим зачистку всех сварных швов и приступаем к косметической шлифовке всей поверхности.

Расширение кооператива Cornell | Безопасность дровяной печи

Обязательно купите дровяную печь, размер которой соответствует вашим потребностям в отоплении.

С момента покупки дровяной печи и до ее использования следует соблюдать определенные меры предосторожности. Здесь вы найдете несколько общих советов, которые помогут вам при покупке, установке и обслуживании вашей дровяной печи, а также некоторые рекомендации, которым следует следовать, если ваши профилактические меры не сработают, и вы столкнетесь с опасной ситуацией, такой как пожар в дымоходе. . Имейте в виду, что это всего лишь общие рекомендации. Мы рекомендуем вам установить вашу дровяную печь сертифицированным установщиком или, по крайней мере, связаться с продавцом дровяной печи, сертифицированным установщиком или сотрудником по соблюдению строительных норм для получения дополнительной информации.Вы можете найти сертифицированных установщиков через
Национальный институт каминов.

Поскольку безопасность — это такая широкая тема, здесь рассматриваются лишь некоторые ее аспекты. Для получения информации о лесозаготовках или безопасности источников древесины, пожалуйста, воспользуйтесь ссылками и ресурсами слева на этой странице.
Вопросы безопасности ожогов и качества воздуха рассматриваются на отдельных страницах веб-сайта CCE.

Покупка плиты

  • Обязательно купите дровяную печь, размер которой соответствует вашим потребностям в отоплении.Если плита слишком мала, у вас возникнет соблазн включить ее сильнее, чем должно быть, чтобы получить необходимое тепло. Такое возгорание может привести к перегреву и повреждению самой печи, а также деталей дымохода и смежных конструкций в вашем доме, что может вызвать пожар в доме. Если дровяная печь слишком большая и вы уменьшаете ее мощность, ограничивая подачу воздуха заслонкой, то возникает недожог. Недожог снижает эффективность сжигания вашей печи, создает намного больше дыма и вызывает более быстрое образование креозота в дымовой трубе.Накопление креозота является основной причиной возгорания дымохода: креозот является горючим, поэтому, как только он накапливается, один горячий огонь может вызвать возгорание всего этого креозота, опасно повышая температуру в дымоходе или дымоходе и потенциально также воспламеняя соседние конструкции ( подробнее о пожарах в дымоходе см. ниже).
  • Тщательно проверьте дровяную печь на предмет износа или повреждений (трещин, деформации деталей и т. Д.)! Если вы покупаете бывшую в употреблении печь, избегайте покупки всего, что было произведено до 1990 года. Примерно в 1990 году вступили в силу стандарты EPA Phase II, требующие, чтобы дровяные печи соответствовали более строгим стандартам выбросов.Большинство старых агрегатов значительно более загрязняют окружающую среду, чем те, которые были произведены после 1990 года, что влияет на качество воздуха как внутри, так и снаружи. Они также более неэффективны, что увеличивает ваши расходы на топливо. Итак, убедитесь, что на дровяной печи есть наклейка, сертифицированная EPA Phase II. Новые печи немного легче покупать. Underwriters Laboratories или другое учреждение, такое как UL, должно было дать свое согласие на любую новую плиту, на которую вы смотрите. Это свидетельствует о том, что печь соответствует стандартам безопасности. Опять же, всегда ищите наклейку, сертифицированную EPA Phase II.(EPA работает над еще более строгими стандартами выбросов, которые могут вступить в силу уже в 2012 году.)

Установка

  • Ознакомьтесь с руководством по эксплуатации дровяной печи и всегда следуйте инструкциям по зазору, характерным для вашей дровяной печи. Если ваше приложение требует более узких зазоров, поговорите с продавцом дровяной печи о заводских тепловых экранах, специально предназначенных для вашей печи, или он или она может изготовить соответствующий экран для прикрепления к соседней стене (стенам).
  • Убедитесь, что пол под тем местом, где вы собираетесь установить дровяную печь, достаточно прочен, чтобы выдержать ее вес, затем постройте или купите очаг, чтобы поставить ее.Негорючие полы должны проходить под всей печью, на 12 дюймов по бокам и на 18 дюймов перед загрузочными дверцами.
  • С технической точки зрения, дымовая труба — это одностенная, обычно черная металлическая труба, которую можно использовать только для того, чтобы проложить путь от дровяной печи до нескольких футов до стены или потолка. Дымоход класса «А» — двустенный или трехслойный из высокотемпературной нержавеющей стали — должен проходить всю оставшуюся часть пути (через полы, стены, потолки и между этажами). Проложите дымоход и дымоход по кратчайшему пути — это улучшит тягу и уменьшит турбулентность в выхлопных газах, что сделает вашу установку более безопасной.Кроме того, по мере увеличения длины трубы повышается вероятность того, что ее соединения со временем ухудшатся. Ограничьте количество используемых изгибов и сделайте их максимально плавными. Если вы производите установку самостоятельно, проконсультируйтесь с местным строительным инспектором и продавцом дровяной печи, чтобы убедиться, что вы соблюдаете установленные стандарты безопасности.
  • Если у вас есть дымоход, построенный для газовой, масляной или угольной печи, скорее всего, он не подойдет для дровяной печи, по крайней мере, без некоторых модификаций.Во-первых, большинство дымоходов имеют слишком большой размер для дровяных печей, что создает плохую тягу и увеличивает скопление креозота. Во-вторых, часто не соблюдаются надлежащие расстояния до горючих материалов (деревянного каркаса). В-третьих, если это каменный дымоход, большинство из них не имеют надлежащей облицовки дымохода. В-четвертых, во многих каменных дымоходах со временем образуются трещины в растворе, что приводит к утечкам воздуха, уменьшению тяги, выходу дыма и созданию возможности контакта горячих дымовых газов с горючими веществами. Если вы хотите использовать существующий дымоход, попросите сертифицированного установщика проверить, что у вас есть.Если это металл, ваши возможности несколько ограничены. Если это кладка, вам, вероятно, придется заново облицевать дымоход трубой из нержавеющей стали. Накройте дымоход крышкой подходящего размера. Ядовитые газы или искры могут переходить от одного нагревательного устройства к другому, поэтому не подключайте более одного устройства к одному дымоходу.
  • При соединении дымохода и дымохода установите охватывающие концы секций трубы вверх, чтобы предотвратить просачивание креозота вокруг швов, а затем закройте каждое соединение, чтобы не допустить выхода дыма.Используйте для этой цели черный поверхностный цемент, который можно приобрести у продавца дровяной печи.
  • Встраивание «ловушки для мусора» в вашу систему обеспечивает легкий доступ для очистки дымовой трубы. Обычно он встроен в самый длинный участок дымовой трубы. Кроме того, если дымовая труба выходит из печи сзади (а не сверху), вместо того, чтобы помещать колено там, где труба выходит из печи, поместите туда тройник. Если на нижний конец тройника надеть съемный колпачок (обязательно закрепить его винтами для листового металла), то очистка дымохода будет намного проще.
  • Лучше, чтобы дымовая труба проходила через весь дом и выходила на крышу, чем через стену. Прохладный наружный воздух вызывает охлаждающий эффект наружных дымоходов, который делает дымоход примерно на 20% менее эффективным и способствует быстрому образованию креозота.
  • Термометры для дымовых труб — дешевый и простой способ контролировать температуру дымовых газов. Они дают вам простой способ убедиться, что вы не топите свою дровяную печь слишком сильно (что может привести к повреждению печи или дымохода и воспламенить соседние конструкции) или слишком холодно (увеличивая уровень дыма и позволяя скапливаться креозоту).Проконсультируйтесь с производителем или продавцом дровяной печи относительно наилучшего размещения (большинство из них ввинчиваются в дымовую трубу или прикрепляются с помощью магнита примерно на два фута выше верхней части печи).
  • Всегда полезно установить калитку или небольшой забор вокруг дровяной печи, особенно если у вас есть маленькие дети или у вас в доме будут маленькие дети.

Проверки технического обслуживания

Проверяйте дымоход и дровяную печь у сертифицированного специалиста по дымоходам раз в год, задолго до начала отопительного сезона.Если хотите, есть несколько простых проверок дымохода и дымохода, которые вы можете выполнить самостоятельно (см.
Страницы надлежащего обслуживания для получения дополнительной информации по обслуживанию вашей дровяной печи):

  • Stovepipe со временем может испортиться, поэтому вам следует регулярно проверять прочность трубы после первого или двух лет использования. Сделать это можно, просто сдавив трубу: стены не должны быть раздробленными; если вы можете раздавить стены, значит, креозот съел слишком много металла, чтобы установка была безопасной.
  • Чтобы проверить надежность дымохода, заткните верхнюю часть дымохода, а затем зажгите небольшой дымный огонь внизу. Дым будет выходить из любых утечек, содержащихся в облицовке дымохода. Эта техника известна как затяжка.
  • Перед розжигом печи проверьте количество скопившегося креозота. Креозот более 1/4 дюйма считается опасным и должен быть удален перед следующим ожогом. Проверяйте наличие креозота каждые две недели, пока вы не привыкнете к поведению печи.Вы можете сделать это, заглянув в систему или нажав металлическим предметом на участки трубы. Когда вы привыкнете к звенящему звуку чистой трубы, вы сможете различить глухой стук грязной трубы.

Дымоход

Возгорание в дымоходе вызвано скоплением креозота в дымоходе или дымоходе. Креозот состоит из конденсированных летучих газов, образующихся при неполном сгорании древесины. Когда эти газы поднимаются в дымоходе, они охлаждаются, смешиваются с водяным паром и образуют смолистое вещество, которое прилипает к стенкам дымохода.При достаточном нагреве при нормальной работе дровяной печи креозот может воспламениться, что приведет к пожару в дымоходе.

Пожары в дымоходе могут возникать быстро и быть очень мощными, стреляя пламенем на много футов выше крышки дымохода и создавая громкий грохот, как проезжающий грузовой поезд. Они также могут быть менее драматичными: медленно горящие дымоходы не получают достаточно воздуха, чтобы стать «яростными». Но они по-прежнему могут нагреваться до чрезмерно высоких температур и могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и их более впечатляющие собратья.При правильной установке и уходе за дымоходом возгорание в дымоходе можно полностью предотвратить, но если вы столкнулись с ним, вот некоторая основная информация о них.

  • Знаки пожара дымохода
    • Дымоход излучает искры
    • Дымовая труба очень горячая, возможно, даже тлеющая
    • Воздух устремляется через сквозняк в печи
    • Слышны громкие треск или хлопки, или вы слышите грохот, похожий на грохот низколетящего самолета или грузового поезда
  • Если у вас пожар в дымоходе
    • Позвоните 911 и выведите себя и свою семью из дома.
    • Если пожар только что начался и только в том случае, если это безопасно, перед тем, как выйти из дома, вы должны закрыть печь, чтобы уменьшить кислородное голодание.
    • Ни в коем случае не наливайте воду в печь! Быстрое охлаждение корпуса печи может привести к ее растрескиванию, что только усилит приток кислорода к пламени.
    • Если кислород просачивается в огонь через трещину или другой дефект в печи, может произойти вспышка (кратковременное очень горячее возгорание, вызванное притоком кислорода).Многократная прошивка может привести к разрыву кладки дымоходов и дымоходов. Если вы подозреваете, что происходит мигание, лучший способ защиты — оставить заслонки открытыми.
    • Отойдите на безопасное расстояние от дома и дождитесь прибытия пожарных. Даже если кажется, что огонь потух, не возвращайтесь, пока они не проведут тщательную проверку вашего дома. Обрызгайте крышу — не прямо на дымоход — из садового шланга, чтобы ограничить возможное распространение огня. Даже если пламя перестало выходить из верхней части дымохода и грохот прекратился, на горючих частях вашего дома или рядом с ними может быть достаточно тепла, чтобы зажечь их.
  • После пожара в дымоходе попросите сертифицированного установщика или трубочиста провести тщательную очистку и проверку вашей системы на надежность. Пламя, вероятно, превратило любой креозот в дымоходе в более толстый и более твердый слой, который, если его оставить в дымоходе, вызовет чрезвычайно быстрое накопление креозота во время следующего ожога. Дымовая труба и дымовая труба также могли быть повреждены огнем.

Отопление с использованием древесных ресурсов , разработано Гильермо Метцем, руководителем группы по энергетике CCE-Tompkins

Последнее обновление 26 июля 2019 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
