Характеристики теплых полов: Электрический теплый пол: виды, устройство, как выбрать

Содержание

Характеристики теплого пола


В ассортименте продукции Caleo широко представлены современные системы теплого пола. При этом большое разнообразие таких решений требует определенных знаний и умений для их правильного выбора. В этой статье мы рассмотрим, какие ключевые параметры и характеристики следует учесть при проектировании систем теплого пола и покупке комплектующих для него.


Принцип действия


Для обустройства теплого пола разработано несколько систем, основные различия между которыми состоят в использовании разных типов нагревательных элементов. Для универсального использования, то есть, для обустройства в квартирах, частных домах и общественных помещениях подходят два основных вида нагревательных элементов:

  • кабельный – представляет собой резистивный кабель, уложенный змейкой и нагревающийся при прохождении электрического тока;
  • инфракрасный – изготавливается в виде системы стержней или пленки с нагревательными полосками, которые излучают в инфракрасном спектре, генерируя тепло непосредственно в стяжке и других твердых объектах окружающего пространства.


Оба вида теплого пола хорошо зарекомендовали себя при длительной эксплуатации, но имеют при этом свои особенности.


Кабельный теплый пол


Кабельная система теплого пола подходит только для мокрого монтажа, то есть, для укладки в специальную строительную смесь, которая позволяет надежно зафиксировать резистивный провод, создав монолитный греющий слой. Речь идет о заливке стяжки, самовыравнивающегося наливного пола или укладке в слой плиточного клея. Кабельная система изготавливается в двух основных конструктивных исполнениях:

  • кабель в бухтах (система Caleo Cable) представляет собой отрезок провода необходимой длины (до 120 м), который может укладываться на пол с произвольной конфигурацией. Для удобства он комплектуется силовым кабелем и аксессуарами для монтажа. Эта система отличается невысокой стоимостью и незаменима при нестандартных габаритах помещения, но требует определенных навыков выполнения работ;
  • готовый мат с кабелем, уложенным змейкой и закрепленным на несущей сетчатой основе, подходит для монтажа в помещениях прямоугольной или квадратной формы. В линейке продукции от Caleo присутствуют две основные разновидности таких нагревательных систем:
  1. система Easymat изготовлена на базе двухжильного кабеля толщиной 4 мм, имеющего двойную изоляцию на базе ТПЕЕ (внутренняя изоляция жил) и ПВХ (наружная изоляция) и алюминиевый защитный экран;
  2. система Supermat производится в виде двухжильного кабеля толщиной 2,8 мм с тройной тефлоновой изоляцией и защитной оплеткой из луженой меди.


Инфракрасный теплый пол


Электрический инфракрасный теплый пол является более разнообразным решением с точки зрения условий применения. В ассортименте продукции от Caleo вы найдете системы для мокрого и сухого (без использования фиксирующих строительных смесей) монтажа:

  • стержневой теплый пол Unimat изготавливается в виде решетчатых матов на базе карбоновых стержней, которые и служат излучающими элементами. В каталоге представлены две разновидности таких матов (Boost и Rail), которые применяются только для мокрого монтажа;
  • пленочный теплый под Caleo производится с основой в виде тонкой полимерной пленки, в которой размещены пластины излучающего материала. Изготавливаются линейки Line, Gold и Platinum, каждая из которых подходит для сухого монтажа, то есть укладывается на подготовленную поверхность под финишное напольное покрытие.


Мощность


Основной особенностью теплого пола является его удельная потребляемая мощность. Кроме, непосредственно, расхода электроэнергии, этот параметр является фактором выбора для разных условий эксплуатации. Например, при укладке теплого пола в помещениях со стандартными условиями (хорошая теплоизоляция, наличие основного радиаторного обогрева) экономически более выгодной считается покупка систем небольшой мощности (130–160 Вт/м2). В случае, если требуется обеспечить теплоснабжение в холодной комнате или использовать его в качестве основного источника тепла, рекомендуется применение систем большей мощности.




Виды тёплых полов, технические характеристики, плюсы и минусы с фото и видео.

Виды теплых полов, часто вызывают множество вопросов. А ведь они стали одним из популярнейших нововведений современного интерьера и строительства. Когда-то это были объёмные конструкции, но теперь все значительно упростилось (с точки зрения строительства и монтажа, но вот с выбором не все так просто). Выбирать тип системы обогрева следует исходя из покрытия, особенностей квартиры и своих предпочтений.

Содержание:

  1. Общие принципы
  2. Водяная система
  3. Виды электрических систем

Общие принципы

Любой вид тёплого пола состоит из системы нагревания, термодатчика и регулятора температуры. Датчик отвечает за стабилизацию температурного уровня в помещении, поскольку передаёт сигнал в систему регуляции. Там происходит анализ реальной и заданной температуры, в результате при наличии разницы изменяется работа системы нагревания.

Тёплый пол нельзя размещать в сыром подвальном помещении, так как это чревато развитием грибковых микроорганизмов и появлением плесени. Что касается самих элементов системы, которые сделаны из дерева, то они устойчивы к процессу гниения. В свою очередь, детали металлические изготавливают с высокой защитой от коррозийных процессов.

Водяная система

Этот способ согревания дома подойдёт тем, у кого большая жилищная площадь. Низкие эксплуатационные затраты делают водяной пол идеальным вариантом для частных коттеджей с независимыми котлами. Установить такое покрытие в городской квартире будет гораздо сложнее из-за гидравлического сопротивления, которое может привести к разрыву всей системы. Обрушение плиты для перекрытия может произойти даже из-за самой нагрузки стяжки, арматурной сетки и трубы. Если же помещение включено в общегородскую систему отопления, то монтаж водяного пола запрещён совсем, чтобы исключить падение температуры воды в соседних квартирах.

Обогрев по схеме водяного типа работает от любой системы отопления, будь то газовый котёл, солнечный коллектор или тепловой насос. Даже когда в доме отключат электричество, пол сохранит тепло для помещения, если котел сможет работать в обесточенном положении. Если совместить теплоизоляцию с отопительной системой на холодное время года, то разводка трубопровода по стенам или установка радиаторов в комнатах не понадобятся. Летом такое покрытие тоже можно использовать, если пустить холодную воду для понижения температуры воздуха.

Отсутствие радиаторной системы в случае, если вы выбрали водяной пол, позволяет сэкономить и продлить срок службы котла. Дело в том, что температура нагрева такого покрытия на 30-50 °C ниже, чем параметр радиаторов. Это позволяет котлу функционировать не в полную мощность. Также следует отметить, что отказ от радиаторной системы позволит улучшить обстановку дома в дизайнерском плане, так как ограничения по расстановке мебели будут отсутствовать.

Процесс установления тёплого пола этого вида проходит в несколько этапов. Для начала нужно проверить герметичность труб, по которым будет подаваться горячая вода из системы отопления. Водяной пол монтируют только с теми трубками, которые действительно выдерживают воздействие агрессивной среды и обладают высокой звукоизоляцией. Именно технические особенности труб определяют время работы тёплого пола. Если они засорятся или покроются плесенью и пылью, придётся их очищать или заменять.

Монтаж труб осуществляют под стяжкой из полистиролбетона или цемента с песком. Этот материал должен покрывать пол и снизу, поэтому важно выждать время до полного остывания. А вот мокрая стяжка усложнит процесс демонтажа в случае необходимости и заблокирует доступ к обогревателю. В идеале, конструкция со стяжкой выдерживает все нагрузки, создаваемые трубопроводной магистралью, а также не даёт ей быстро прийти в негодность. Также воздух под стяжкой выступает в качестве дополнительного теплоизолятора. Трубы из полипропилена изгибаются согласно ранее обговорённой схеме, при этом между ними оставляют расстояние 15-20 см. Для регуляции температурного режима устанавливают термостат. Вместе с ними монтируют датчики и стояки из полипропилена, к которым присоединяется созданный трубопровод с помощью крана. Автоматический кран предпочтительнее в данном случае, поскольку следит за объёмом подаваемой воды и может предотвратить многие проблемы. Хорошо, если также будет установлен датчик протечки, который сможет вовремя прекратить процесс подачи воды в экстренной ситуации, сопровождая это звуковым или световым сигналом.

Водяной тёплый пол обладает следующими достоинствами при установке в помещении:

  • Экономия электроэнергии в процессе эксплуатации на 15%;
  • Возможности по любой расстановке мебели в помещении;
  • Равномерное распределение тёплого потока воздуха благодаря прогреву снизу вверх;
  • Высокая пожаробезопасность;
  • Создание индивидуального микроклимата в соответствии с сезоном и погодными условиями;
  • Решение проблемы холодных или сырых полов в загородном помещении;
  • Минимальный риск повреждения напольного покрытия;
  • Длительный срок функционирования;
  • Возможность создания эффективной и полноценной системы отопления в частном доме.

Среди минусов пользователи водяного пола чаще всего отмечают высокую стоимость монтажа и необходимость учёта многих моментов в техническом плане. Установить такой тёплый пол могут только сами специалисты, что увеличивает траты вместе со стоимостью необходимых фильтров и насосов. Если сэкономить или допустить ошибку при установке такого тёплого пола, не учтя снижение давления в системе отопления, горячая вода просто перестанет поступать. Кроме того, для установки тёплого водяного пола требуется особое разрешение от официальных органов. В противном случае, вас ожидает очень сильный штраф. Готовая отопительная система полов требует регулярного осмотра и профилактических работ. Заранее также стоит учитывать, что при прокладке водяной системы обогрева пол поднимется, минимум, на 10 см. Поэтому низкий дом будет казаться очень тесным и приземистым.

Электрическая система

Общая система функционирования электрического пола отличается от стандартного обогрева помещения с помощью радиатора. Дело в том, что тёплый пол согревает воздух в диапазоне сразу двух метров от поверхности. Устанавливаемая температура в +24 °С позволяет чувствовать себя комфортно и экономит тепло внутри дома. Излучение, которое возникает при обогреве покрытия, также совершенно безопасно для здоровья. Тем более, оно имеет место только в работе одножильных кабелей. Однако стоит учесть, что после установки тёплого пола на электрической основе оплата коммунального счёта, скорее всего, возрастёт.

Электрический тип тёплого пола подходит для установки в любую квартиру, в том числе, в кухню или санузел. Установить его проще и дешевле, чем водяной. Однако выполнять работы по монтажу логичнее в новой квартире, когда отделка дома ещё не началась. Сегодня выделяют три вида электрического пола: кабельный (обычный), с нагревательными матами и инфракрасный. Вне зависимости от специфики каждой разновидности стоит отметить, что электрический пол имеет ряд ощутимых преимуществ, по сравнению с водяным. Его можно включать даже летом при необходимости, он имеет лёгкую систему управления. Срок эксплуатации составляет порядка 50 лет.

Кабельный пол

В данном случае пол делают на основе резистового кабеля, который нагревается. Его продают как на катушке, так и в виде отдельных секций. Элемент нагрева выкладывают в виде змейки или по спирали в бетонную стяжку, а потом монтируют терморегулятор. Зазор между кабелями должен составлять около 6-12 см. Толщина самой бетонной стяжки составляет 5-7 см, при этом верхний слой должен быть мокрого типа. В итоге получается целая система, состоящая из отдельных секций с экранированными кабелями в изоляции 2 слоями. Она является максимально безопасной, даже в условиях частой сырости.

Перед тем, как укладывать кабель, на мягкий утеплитель стоит положить сетку. Именно она обеспечивает жёсткость всей конструкции и не даёт нагревательным элементам утонуть в стяжке. К сетке крепятся сами кабели, которые нельзя пересекать друг с другом.

Установка теплого пола в душевой комнате

Обычно кабели с одной или двумя жилами скрепляют между собой герметичными муфтами, которые также соединяют элементы с электросистемой. Её, кстати, нужно устанавливать близко к терморегулятору, на уровне самих кабелей. Саморегулирующийся кабель гораздо прогрессивнее, чем другие модели постоянного нагрева, поскольку его делают из прочной полимерной матрицы. С его помощью можно выставить необходимую мощность для каждой комнаты. На кухне обычно достаточно 120 ватт на кв.м, а в ванной – 140 ватт на кв.м. Соединительная муфта при установке такого тёплого пола не применяется. Вне зависимости от выбранной модели кабеля, нужно попросить у продавца сертификат, который гарантирует экологичность производственного процесса.

Среди значимых достоинств этого покрытия пользователи также называют:

  • Исключение возможности перегрева;
  • Долгий срок эксплуатации;
  • Небольшая стоимость расходных материалов;
  • Доступность укладки под разные напольные покрытия;
  • Возможность использования кабеля как системы антиобледенения.

В качестве недостатков кабельного пола можно отметить трудоёмкость монтажа. В частности, сделать стяжку самостоятельно практически невозможно, а работа специалиста требует определённого времени. Нужно не только соблюдать технологию заливки бетона, но и дождаться, пока он высохнет. Сам кабель можно будет положить только через месяц. При его укладке важно учитывать размер петель, отсутствие разрезов и соединений двух концов в магистрали. Таким образом, подобрать длину кабеля заранее очень сложно. Также нужно учесть, что при наличии электричества появляется и электромагнитное излучение, которое не очень хорошо влияет на физиологические параметры некоторых людей.

Инфракрасный пол

Этот вид покрытия также называют плёночным и продают, в основном, в рулонах. Подобный пол обогревает помещение с помощью очень тонкой системы на основе длинных инфракрасных волн. Термическая плёнка сделана из специальных полосок карбона или графита, которые скреплены шиной из меди, серебряной пастой и контактами. Если вы выбираете дорогую модель инфракрасного обогрева, паста из графита или карбона может быть нанесена сплошным слоем. Плёночный пол особенно хорош тем, что все его элементы с двух сторон ламинируются полиэстером электротехнического типа, что создаёт защитную среду и добавляет свойств водонепроницаемости. Температура полов такого вида в рабочем состоянии равна 25-45 °C.

Медная клемма каждой полоски на плёнке зажимается при монтаже плоскогубцами. Система подключается к кабелю, который ведёт к термостату. Установленный тёплый пол является не только прочным и гибким, но и жаростойким. Когда ток проходит через полосы, запускается образование волн, прогревающих не воздух, а предметы. Таким образом, вредные электромагнитные излучения отсутствуют. Плёночный пол при необходимости можно покрывать стяжкой сухого типа. В целом, после укладки данного покрытия уровень пола изменяется незначительно, поскольку толщина любого из элементов не превышает в данной системе 0,5 мм. Напряжение такой плёнки составляет 12-24 вольт, поэтому любое здание с таким полом будет защищено от перегрузки системы.

Плёночный тип покрытия используется, когда нужен подогрев пола в помещении без стационарного отопления или в период межсезонья. Плёнкой можно также согревать стены дома и потолок. Сегодня это очень популярный вариант тёплого пола в детских садах, больницах и отелях. Дело в том, что инфракрасное излучение считается полезным, так как стимулирует многие внутриклеточные процессы в организме.

Главными плюсами инфракрасного пола можно назвать:

  • Простоту установки за несколько часов;
  • Отсутствие стяжки;
  • Экономичность монтажа и эксплуатации;
  • Доступность крепления к разным покрытиям, в том числе, к коврам;
  • Устойчивость к повреждениям механического типа;
  • Отсутствие осушения воздуха;

Главным недостатком инфракрасной плёнки выступает большая стоимость. Особенно дорого стоят карбоновые образцы, но они гораздо надёжнее графитовых. Плёночный пол также нельзя класть во влажных помещениях. Также следует учесть, что перед укладкой надо проверить качество и работу всех составляющих пола и следить за отсутствиями повреждений в них вовремя монтажа. При самостоятельной установке плёночного пола понадобятся специальные инструменты, например, пресс плоского типа. Если инфракрасное покрытие кладут под плитку, будет необходим клеящий состав. Его кладут толщиной минимум 1,5 см.

Нагревательные маты

Этот вариант покрытия представляет собой самый дешёвый обогревающий пол электрического типа. Маты выпускают в рулонах, и они являются самоклеящимися. Конструкция состоит из синтетической сетки полимерного типа и кабеля, установленный шаг которого уже соответствует всем стандартам безопасности. Нагревательный кабель обычно двужильный и достаточно тонкий (не более 3 мм). Сетку с кабелем накладывают поверх тонкой стяжки прямо в раствор клея.

Нагревательные маты можно установить даже под старую плитку, керамогранит или натуральный камень в доме. Пол с нагревательным матом подойдёт для тех квартир, где нельзя сделать многослойную кабельную систему. Особенно это относится к помещениям с керамическими поверхностями: ванной, кухне, санузлу. Сегодня выпускаются нагревательные маты для домов, где нельзя поднимать пол более, чем на 0,5-1 см. После приобретения рулона, материал можно разрезать на нужное количество частей без опасности для целостности самого нагревательного элемента.

К безусловным плюсам электрического пола данного типа можно отнести:

  • Возможность самостоятельной укладки;
  • Быстрота монтажа;
  • Работа в самых недоступных и удалённых уголках дома.

К сожалению, тёплый пол с матами нельзя установить там, где поставлена крупная мебель и отсутствуют вентиляционные карманы. В противном случае, перегрев элемента произойдёт очень быстро, и покрытие выйдет из строя.

их виды, сравнительные характеристики, монтаж

Электрический теплый пол— это особый нагревательный кабель, который вмонтирован в пол и соединен с сетевым шнуром и терморегулятором. В системе теплого пола есть возможность, как самостоятельной установки температуры, так и автоматической — при помощи программированного терморегулятора, установленных программ с заданным временем включения или отключения системы. Эта система обогрева позволяет значительно снизить потребление электроэнергии.

На сегодняшний день монтируется три вида электрических полов:

Сравнение технических характеристик

Все теплые полы в чем-то друг другу выигрывают или проигрывают. Все это зависит от того, где их устанавливать. Ниже представлена сравнительная характеристика электрических полов:

Кабельный пол Инфракрасный пол Нагревательные маты
Обогрев происходит по конвекционному принципу. Обогрев помещения по принципу инфракрасного излучения. Нагрев помещения происходит за счет особых кабелей — одно или двужильных.
Потолок и пол прогреваются неравномерно. Помещение полностью прогревается однородно. Прогрев помещения осуществляется равномерно.
Излучает вредное электромагнитное поле. Отсутствие вредного излучения. Не излучает вредного излучения
В процессе нагрева воздух становится сухим. Воздух ионизируется, что положительно сказывается на здоровье. Экологически чистый электрический пол.
Монтаж производится или в стяжку или при помощи специального клея. Во время укладки можно обойтись без стяжки. Монтаж производится в песчано-цементную смесь или в специальный клей.
Монтаж производится за 3 дня. Устанавливаются за 1 день. В зависимости от площади помещения.
Требуется специальное напольное покрытие — плитка или гранит. Напольное покрытие не играет особой роли и поэтому может быть любым. Покрытие должно обладать хорошей теплопроводностью.
При незначительном повреждении из строя выходит весь участок. Выход из строя одной секции не отражается на работе остальных. При повреждении датчика из строя выходит вся система обогрева.
После монтажа требуется минимум 2 недели, прежде чем начать эксплуатацию. Приступать к эксплуатации можно сразу же после монтажа После установки эксплуатировать желательно через 2 суток. Если во время монтажа использовался клей, то пользоваться можно не раньше 7 дней.
Возможна коррозия. Не подвергается коррозии. Устойчив к возникновению ржавчины.
Пожароопасен. Пожаробезопасен. Подвержен воздействию огня.

Самым бюджетным вариантом является пол с электрокабельным нагревом, а более дорогим и качественным — с инфракрасным подогревом.

При полном соблюдении всех рекомендованных условий при монтаже и во время эксплуатации электрические полы прослужат не одно десятилетие.

Достоинства и недостатки теплого пола

К достоинствам можно отнести:

  • Нагрев помещения. Тепло, производимое электрическим полом, более комфортно, нежели остальные. Это происходит за счет того, что людям приятнее, когда тепло на уровне немного выше уровня головы. При использовании этого вида обогрева значительно снижается движение воздуха с переносом разных микрочастичек — спор плесневых грибов, пыли, аллергенов.
  • Безопасность и эстетика. Эта система отопления скрыта от людей, поэтому не страшны ожоги или различные травмы. Теплый пол не только придает эстетичный внешний вид за счет отсутствия навесных радиаторов, но и экономит пространство.
  • Эффективность. Во время отопления отсутствует утечка тепла, следовательно, понижается затрата электроэнергии, что выливается в значительную экономию.

Недостатки теплого пола:

  • Температурный комфорт. Не всем нравится высокая температура на уровне ног.
  • Эстетическая сторона. В настоящий момент разработана масса интересных радиаторов, способных стильно украсить интерьер.
  • Эффективность. По сравнению с радиаторным отоплением, теплый пол при монтаже обходится значительно дороже. А если напольное покрытие выполнено из пробки или ковра, то теплоотдача снижается.

Как выбрать электрический пол под плитку?

К выбору обогрева помещения при помощи электрического пола необходимо подойти с особой тщательностью, не стоит забывать про напольное покрытие и площадь отапливаемого помещения.

Перед покупкой необходимо полностью рассчитать площадь, его не рекомендуется устанавливать под тяжелую бытовую технику из-за возможного повреждения.

Мощность потребляемой электроэнергии и длину, рекомендованную производителем на определенную площадь, необходимо узнавать у продавца — для каждого помещения она своя. Преимущественно она рассчитывается по формуле: площадь комнаты умножается на 140−160 Вт/м2.

Технология монтажа

Перед монтажом нужно проверить и, при необходимости, выполнить следующие работы:

  • Должна быть выполнена выравнивающая стяжка из бетона. При установке теплого пола на старый произойдет значительное уменьшение высоты помещения.
  • Нужно изначально определить места для электропроводов и гнездо терморегулятора — в общем, выполнить все черновые работы с последующей уборкой помещения.

Электрический пол состоит из терморегулятора и кабеля, который бывает одножильным или двужильным — он дороже, но и надежнее.

Длина электрокабеля рассчитывается исходя из площади рабочей поверхности.

Во время монтажа кабеля, в первую очередь двужильного, категорически запрещается его резка — его необходимо укладывать только целиком.

После выполнения всех подготовительных работ по формированию «пирога» пола необходимо подготовить место для терморегулятора — для этого укладывается кусок гофры от места установки кабеля и до поверхности пола. Длина горизонтальной части не должна превышать 0,8 м, нижний конец которого необходимо «заглушить» колпаком или замотать изолентой. Это будет будущий рукав для установки и замены термодатчика.

В некоторых случаях требуется «выделенная линия» электропроводки, рассчитанная на мощность теплого пола.

Во время монтажа электрического пола в виде теплоизолятора используют фольгированный пенофол — несмотря на небольшую массу и толщину материала, он имеет выдающиеся свойства теплоизоляции. Он стелется на стяжку фольгированной стороной вверх, стыки необходимо проклеить специальным клеем.

Сверху теплоизолятора укладывают и закрепляют шурупами особые ленты, на которые необходимо закрепить нагревательный кабель, который измеряется тестером на электрическое сопротивление перед укладкой.

Монтажная лента крепится через один сантиметр. Иногда вместо монтажной ленты применяется сварная сетка.

Все провода с контактами необходимо вывести в особую коробку с контрольным измерением сопротивления, которое потом сравнивается с предыдущими показаниями.

В конце работы необходимо сделать схему с подробным расположением кабеля, с указанием расстояния от стен, шаг витка — это может понадобиться при сверлении пола.

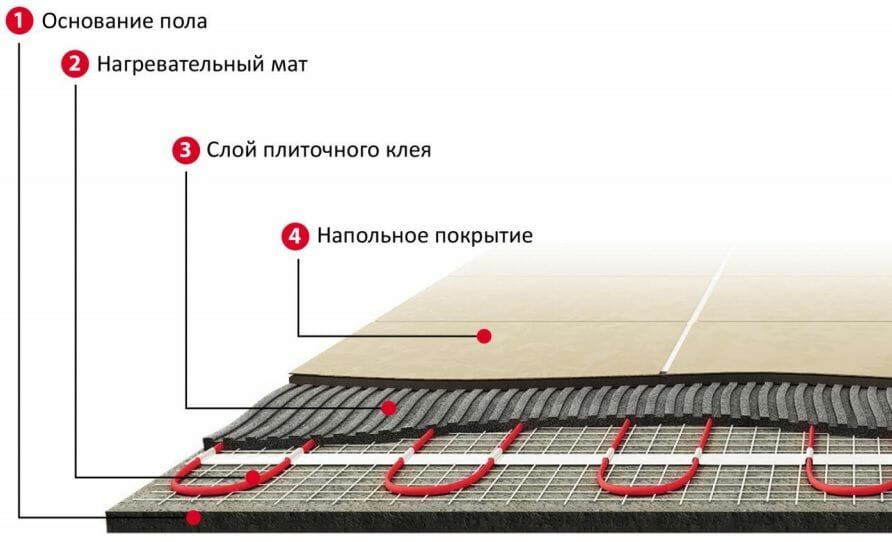

Монтаж теплого пола с матами

При этом способе «утепления» необязательно производить заливку кабеля в стяжку — маты кладутся сразу под клей.

Через пару часов после работы полом можно пользоваться. Под тяжелую бытовую технику ни в коем случае нельзя укладывать маты. Во время укладки основа разрезается на небольшие фрагменты, но кабель при этом трогать нельзя, как и допускать его пересечения или накладывания.

Располагается датчик, также как и при укладке нагревательного кабеля, только под тонкий слой клея нужно углубить стяжку, сделав в ней особую канавку.

Раствор клея необходимо нанести слоем в 1 см, он должен полностью контактировать с плиткой.

Во время монтажа нужно полностью ликвидировать сквозняки.

Монтаж пола с инфракрасным нагревом

Этот способ отличается от вышеописанных тем, что на пленку стелется слой стекломагнезита или гипсокартона.

На стяжку из бетона укладывается теплоизоляционный материал, на который кладется пленка, на предварительно закрепленную и подключенную термопленку.

Дальше стелется стекломагнезит, на который непосредственно кладется плитка.

Пол с таким обогревом исключает возможность перегрева.

Правила эксплуатации теплого пола под плитку

Плитка имеет хорошую степень теплопроводности, в отличие от остального напольного покрытия.

Под плиткой электрокабели прогреваются до высоких температур, но с комфортным теплом снаружи.

Иногда требуется дополнительное тепловыравнивающее покрытие, которое стелется сразу под плитку перед самим монтажом. Это покрытие достаточно равномерно распределяет тепло по всему полу.

Высушивать напольное покрытие с бетонной стяжкой необходимо около 30 дней, иначе возможен вывод кабеля из строя.

При всех соблюдений рекомендаций электрические полы прослужат достаточно долгий срок, независимо от условий.

виды и технические характеристики от РИМ

26/09/2016

автор Admin Super

Электрический теплый пол – современное оборудование для создания и поддержания комфортной температурной обстановки в помещениях (в гостиных, кухнях, на лоджиях и пр.).

На рынке представлены разные виды электрических теплых полов: жидкостные (на основе кабеля, помещенного в теплопроводящую жидкость; монтируется в цементную стяжку), кабельные (на основе греющего кабеля или нагревательных матов; кабель монтируется в стяжку, нагревательные маты могут устанавливаться напрямую под напольное покрытие), пленочный (на базе специальной пленки, устанавливается под напольное покрытие).

Российская компания «РИМ» занимается изготовлением кабельных теплых полов на основе углеродного волокна в силиконовой резине (несгораемые инфракрасные маты) и греющего кабеля в изолирующей оболочке.

Технические характеристики электрических теплых полов

Теплые несгораемые полы «РИМ» обладают большим температурным запасом (порядка 1500°С), что сводит к нулю риск перегорания пола. Углеродное волокно не выделяет вредных веществ, не создает электромагнитное поле. Кроме того, конструкция заземлена, что повышает безопасность и делает возможной эксплуатацию даже в детских учреждениях.

Греющий кабель «РИМ» изготовлен на основе медно-никелевого сплава с добавлением марганца и помещен в силиконовую оболочку. Кабель способен выдерживать температуры от -60°С до +200°С и может применяться в агрессивных средах (например, кислоты, масла). Малый радиус изгиба (около 1 мм) делает удобным применение кабеля в помещениях нестандартной конфигурации.

Виды теплого пола под ламинат

Для установки под ламинат удобно использовать нагревательные маты, поскольку такой теплый пол обладает хорошими техническими характеристиками: нагрев пола до заданной температуры осуществляется за короткий промежуток времени, что экономит финансовые ресурсы.

С видами и характеристиками теплых полов «РИМ» можно ознакомиться на сайте компании r-i-m.ru.

Кабельные теплые полы характеристики


Секции нагревательные СН-15 (15 Вт/м)

Применяются в системах «Тёплые полы» для комфортного подогрева полов с покрытием из керамической плитки или другого аналогичного материала

изготавливаются на основе двухжильных, резистивных нагревательных кабелей с изоляцией из сшитого полиэтилена, экранированных в оболочке из ПВХ пластика, удельной мощностью 15 Вт/м.
Основные технические характеристики нагревательной секции СН-15:
1. Напряжение питания ~ 220 В, 50 Гц;
2. Удельное тепловыделение кабеля — 15 Вт/м;
3. Рабочая температура на поверхности оболочки кабеля + 45 С
4. Минимальный радиус изгиба нагревательного кабеля не менее 25 мм.
5. Длина силового соединительного кабеля -2м.
6. Наружные размеры нагревательного кабеля-5,8*7,7 мм.
7. Мощность секции — от 110 до 3 000 Вт;
8. Площадь обогрева — от 0,8 до 30 кв.м.

















Марка секции Площадь обогрева кв.м. Мощность секции,   кВт Длина нагревательного кабеля, м Сопротив. Нагр. Жил секции, Ом
СН-15-135  0,8-1,2  0,135  9  360
СН-15-156  1,4-1,5  0,156  10,4  312
СН-15-221  1,7-2,2  0,221  14,7  220
СН-15-285  2,3-2,8  0,285  19  171
СН-15-375  2,9-3,8  0,375  25 м  125
СН-15-510  3,9-5,2  0,51  34  95,2
СН-15-675  5,3-6,6  0,675  45  72
СН-15-855  6,8-8,5  0,855  57  57
СН-15-1095  8,6-10,9  1,095  73  43,8
СН-15-1350  11,3-13,4  1,35  90  36
СН-15-1740  13,4-17,6  1,74  116  27,8
СН-15-2130  17,6-21,0  2,13  142  22,7
СН-15-2370  21,0-24,0  2,37  158  20,5
СН-15-2700  24,0-27,0  2,7  180  18
СН-15-3000  27,0-30,0  3  200  16





Секции нагревательные СНТ-12 (12 Вт/м)

Применяются в системах «Тёплые полы» с тонкой стяжкой, а так же в системах «Обогрев и защита трубопроводов от замерзания»
Изготавливаются на основе тонких, двухжильных, резистивных нагревательных кабелей с тефлоновой изоляцией, экранированных в оболочке из ПВХ пластика, удельной мощностью 12 Вт/м.
Основные технические характеристики нагревательной секции СНТ-12:
1. напряжение питания ~ 220 В, 50 Гц;
2. удельное тепловыделение кабеля — 12 Вт/м;
3. мощность секции — от 120 до 1 896 Вт;
4. площадь обогрева — от 1 до 19 кв.м.
5. наружный диаметр тонкого нагревательного кабеля, не более-4,8 мм
6. Силовой шнур нагревательной секции ШВВП 3*0,75
7. Длина силового шнура – 2м.
8. температура на оболочке нагревательного кабеля при температуре окружающей среды +20 ºС: 44 ºС.
















Марка секции Площадь обогрева кв.м. Мощность секции,   кВт Длина нагревательного кабеля, м Сопротив. Нагр. Жил секции, Ом
СНТ -12-120  0,5-0,9  120  10  400
СНТ -12-139  1,0-1,2  139  11,6  348
СНТ -12-197  1,3-1,4  197  16,4  246
СНТ -12-252  1,5-1,9  252  21,0  189
СНТ -12-336  2,0-2,5  336  28,0  140
СНТ -12-456  3,4-4,6  456  38,0  106,4
СНТ -12-600  4,7-6,0  600  50,0  80
СНТ -12-768  6,1-7,6  768  64,0  64
СНТ -12-984  7,7-9,0  984  82,0  49,2
СНТ -12-1200  9,1-12,0 1200  100,0 40
СНТ -12-1560  12,1-15,0  1560  130,0  31,2
СНТ-12-1908  15,1-19,0  1908  159,0  25,4



Нагревательные маты МНД -150

Нагревательный мат представляет собой тонкий нагревательный кабель, закрепленный с определенным шагом на стеклосетке шириной 50 см.
Нагревательный мат подключается к электронному терморегулятору, с помощью которого поддерживается заданная температура пола или воздуха в помещении. После установки нагревательного мата толщина пола увеличивается только на толщину нового покрытия и плиточного клея — 20-25 мм.
Технические характеристики МНД:
• Рабочее напряжение питания — 220 В, 50 Гц;
• Удельная мощность тепловыделения — 150 Вт/м2;
• Ширина нагревательного мата — 0,5 м
• Рабочая температура на поверхности оболочки нагревательного кабеля + 44 °C
• Силовой соединительный кабель — ШВВП 3×0,75
• Длина силового соединительного кабеля — 4,0 м
• Наружный диаметр тонкого нагревательного кабеля, не более -4,8мм
• Требования безопасности соответствуют ГОСТ 12.2.007.14
















Марка нагр.мата Площадь обогрева кв.м. Мощность секции, кВт Сопротив. Нагр. Жил секции, Ом
 МНД-0,7-110  0,7  110  440
 МНД-0,9-128  0,9  128  384
 МНД-1,2-180  1,2  180  270
 МНД-1,5-232  1,5  232  208,8
 МНД-2,0-310  2,0  310  155
 МНД-2,8-415  2,8  415  116,2
 МНД-3,7-550  3,7  550  88
 МНД-4,6-700  4,6  700  70
 МНД-6,0-900  6,0  900  54
 МНД-7,3-1100  7,3  1100  44
 МНД-9,5-1420  9,5  1420  34,1
 МНД-11,6-1740  11,6  1740  27,8

Теплый пленочный и инфракрасный электрический пол

На странице собрана информация про теплый пленочный и инфракрасный электрический пол: технические характеристики, какой лучше выбрать под плитку, монтаж и установка, а также сравнение с кабельным.

Применение инновационных технологий в быту уже давно перестало кого-либо удивлять. Вот, и появление инфракрасных пленочных систем теплого пола привлекло потребителей своей новизной, а не уникальностью.

На самом деле, за этой технологией будущее, ведь она смогла совместить то, о чем мечтает каждый покупатель – доступную цену и высококачественный продукт, который можно использовать под любое напольное покрытие и в любом помещении.

Теплый пол электрический пленочный

Чтобы разобраться, что такое инфракрасные теплые полы электрические, как выбрать оптимальный вариант, нужно знать, как они устроены и в чем их преимущество перед аналогичными нагревательными системами.

В основе пленочного пола лежит карбоновая смесь, упакованная в пленку из полиэстера. Уникальность конструкции в том, что между двумя полиэстеровыми слоями расположили углеродную нано структуру, атомы химического элемента которой способствуют тому, чтобы материал вырабатывал инфракрасное излучение.

Полосы углеродного материала соединяются специальными шинами из меди, покрытыми сверху серебром. Нагрев поверхности пленки происходит в процессе прохождении тока через эти шины, вследствие чего все предметы в радиусе излучения нагреваются и отдают свое тепло помещению. При такой работе системы нет расхода энергии на обогрев помещения.

Теплый пол электрический пленочный бывает двух видов:

  1. Углеродные.
  2. Биметаллические.

Единственным различием принципа их работы является то, что первый вид можно применять под любые напольные покрытия, тогда как второму противопоказана керамическая плитка. Системы работают от электричества путем присоединения проводов от источника питания к проводникам, которые находятся по краям тепловых элементов.

Теплый пол электрический инфракрасный продается комплектом, в который входит термостат. Он фиксирует показатели датчиков, встроенных в пол и тем самым регулирует его нагрев. Последние модели (немного дороже и более сложные) снабжены функцией изменения температуры по заданному потребителем алгоритму.

Технические характеристики

Среди значимых технических характеристик, теплый пол электрический (пленка) имеет следующие показатели:

  1. Мощность покрытия зависит от свойств пленки и колеблется от 150 до 400 Вт/м2.
  2. Длина инфракрасного излучения составляет от 7 до 20 мкм.
  3. Крайне низкое электромагнитное поле.
  4. Это достаточно тугоплавкий материал, которому требуется нагрев до +264 градусов.

Чтобы использовать инфракрасную пленку в качестве единственного источника обогрева помещения, она должна покрывать 70% и более его площади. Он не годится для основного источника тепла в регионах с суровыми зимами. Там его рекомендуется стелить, как дополнение к центральному отоплению и включать, если в этом ест необходимость, например, авария на теплоцентрали.

Область применения и преимущества инфракрасных

Как показывает практика, этот вид напольного обогрева можно применять в любых помещениях, даже с повышенной влажностью.

Так инфракрасные пленочные полы стали стелить не только в жилых или промышленных помещениях, но и:

  • в банях;
  • ванных комнатах;
  • бассейнах.

Особенно большим спросом пользуются эти конструкции у тех, кто проживает или держит офис в высотном доме, ведь чем выше этаж, тем могут быть холоднее трубы центрального отопления. Прелесть инфракрасных полов в том, что их не только легко монтировать, и даже своими руками, но и при необходимости снять, свернуть в рулоны и убрать.

Среди преимуществ пленочной обогревательной системы потребители отмечают следующие показатели:

  1. В первую очередь происходит нагрев предметов, которые соприкасаются с полом, что способствует быстрому нагреву помещения через отдачу ими тепла.
  2. Данный тип покрытия (углеродный) сочетается с любым покрытием, что позволяет фантазии потребителя поэкспериментировать с дизайном.
  3. Если устанавливать теплый пол электрический инфракрасный, монтаж практически не изменит его толщины.
  4. Пленку можно укладывать на любую поверхность: от пола до потолка.
  5. Прогрев помещения обеспечивается без образования холодных зон и тепло распространяется равномерно по всей площади.
  6. Нагревание системы практически мгновенное.
  7. Это самый экономичный вид теплого пола, так как при его работе затрачивается минимум электроэнергии.
  8. Его можно подключить к встроенной системе «умный дом».
  9. Установка пленочного, инфракрасного, электрического теплого пола проста и не занимает много времени, так как ему не нужна стяжка, а финишное покрытие кладется непосредственно на него.

Инфракрасная пленка хороша еще и тем, что ограничений в области применения у нее нет. Полезное излучение позволяет ее устанавливать, как в детских учреждениях, так и на промышленных объектах.

Выбор по виду монтажа

Хотя эта система хорошо сочетается с разными напольными покрытиями, различные типы пленки по-разному реагируют на них:

  1. Инфракрасный теплый пол под плитку (электрический) лучше выбирать стержневой и между ними обязательно нужно постелить отражающий экран, что поспособствует увеличению КПД системы, так как теплые излучения будет распространяться равномерно от пола к потолку.
  2. При монтаже пленочного пола под линолеум, нужно подбирать систему с мощностью обогрева до 150 Вт/м2, иначе при более сильном нагреве покрытие поменяет цвет или может даже вспучиться.
  3. Панели ламината можно стелить прямо на пленку, положив на нее предварительно специально предназначенное для этого полотно.

Для предотвращения утечки тепла под инфракрасный пол рекомендуется положить теплоизолятор.

Сравнение кабельного и пленочного

Часто потребители стоят перед дилеммой, инфракрасный или электрический теплый пол, что лучше. На самом деле, принцип их работы сильно отличается, чтобы проводить сравнение. Главная разница в том, что пленка нагревает предметы, которые отдают тепло помещению, а кабель – пол и воздух.

В остальном пользователю стоит решить, каким будет отопление — основным или дополнительным:

  1. Для монтажа кабельного пола требуется стяжка, и сама установка занимает больше времени. Пленку легко уложить не только на пол и при этом ей не нужна стяжка.
  2. Инфракрасный пол прогревается практически мгновенно, кабелю для этого нужно некоторое время.
  3. Цена на кабельный обогрев ниже, чем на пленочный пол, но и прочность у него меньше.
  4. С экономической точки зрения, кабель выгоднее, так как потребляет меньше энергии, при условии, что используется в качестве основного обогрева.
  5. В случае отключения электричества пленочный пол остывает так же быстро, как и нагревается. Кабель нагревает стяжку и напольное покрытие, поэтому тепло держится еще долгое время в отсутствии света.

Чтобы установить теплые полы электрические пленочные своими руками, нужно иметь элементарные познания в электричестве, так как именно подключение системы к источнику энергии – это самый сложный момент в процессе.

Кабельный теплый пол требует дополнительных затрат времени и денег на выполнение стяжки, но зато его подключение осуществляется проще.

Как показывает практика, если нет навыков по укладке теплого пола, лучше предоставить мастерам возможность хорошо сделать свою работу, чем получить систему обогрева, которая тратит много энергии, отдавая мало тепла.

Характеристики теплого пола в частном доме

Какие параметры, характеристики должны быть у теплого пола, — обычный вопрос, который задают себе все, кто хочет сделать эту систему отопления. Неплохо если имеется готовый проект. Но часто на этом экономят и делают по аналогии, рекомендациям и общепринятым схемам согласно опыту строительства. Ведь частные дома во многом сходны по своим условиям.

Сделанные подобным образом теплые полы, по своим характеристикам, смогут быть комфортообразующей системой дома. А также основной отопительной системой, работающей дольше за отопительный сезон, чем вспомогательная радиаторная.

Нагреваемые полы должны соответствовать строительным и санитарным нормативам, требованиям комфорта, которые предъявляют пользователи. Какие это характеристики и как их достичь?

Отапливаемая площадь

Экономить на создании теплого пола в отдельных комнатах себе дороже. Так как эта система — более экономичная среди прочих. Также удельные затраты на строительство маленькой общей площади обогреваемых полов больше чем у больших по площади.

Если создается система теплогенерации полами, то выгодней распространить ее на наибольшую площадь, подключить как можно больше комнат.

Под стационарной мебелью и оборудованием (кухонный гарнитур, унитаз, встроенный шкаф…) нагрев лучше не делать. Можно проложить трубопровод по границе закрытой зоны.

Но если такая зона у наружной стены, то можно пустить трубу вдоль стены, а затем по закрытой зоне положить с увеличенным шагом до 30 — 50 см, чтобы предотвратить охлаждение пола с конденсацией.

Делать ли на втором этаже

На втором этаже над отапливаемым помещением, если выполнена звукоизоляция перекрытия (она же теплоизолирует), то теплый пол также желателен.

Если же перекрытие с малым сопротивлением теплопередаче, то вероятно, нагревом комфорт сильно не увеличить, — и без него на втором этаже температура покрытия обычно составит 20 — 24 град, что достаточно для ощущения комфорта большинством людей.

Какая температура у теплого пола в жилом доме

Наивысшая комфортная для человека температура напольного покрытия примерно +28 градусов С, чтобы возможно было в помещении прибывать постоянно.

На такую характеристику ориентируются при проектировании в жилых комнатах – в детской, спальне, гостиной, на кухне.

Но в ванной комнате, в санузел подходит погорячее — 32 градуса.

В прихожей, коридоре — оптимально 30 градусов.

В комнатах для занятий спортом и т.п. — 17 — 20 град.

В краевых зонах всех комнат (у холодных стен шириной 0,5 -0,8 метра) — до 32 — 35 градусов, для компенсации теплопотерь.

Повышение температуры в краевых зонах у наружных стен, чаще достигается увеличением отдаваемой мощности за счет уплотнения укладки трубопровода в 1,5 — 2 раза по сравнению с остальной частью комнаты.

Какая мощность системы потребуется

При 28 град на поверхности пола, отдаваемая мощность вряд ли превысит 80 Вт с метра квадратного. При повышении температуры отдаваемая мощность может достигать 100 Вт с одного кв. м.

Но комфортная температура для пользователя чаще находится в пределах 22 — 26 градусов. Большинство людей предпочитает, чтобы пол их не отвлекал, — такое мнение устанавливается после того как «с этой игрушкой наиграются».

Реальная отдаваемая мощность, при комфортной температуре, чаще 40 — 60 Вт с м кв.

Поэтому для нашего климата теплые полы не могут быть единственной отопительной системой по отдаваемой мощности даже в нормально утепленном доме. Можно ли отапливать только полами, нужны ли радиаторы

При этом температура теплоносителя на подаче обычно в пределах 30 – 50 град, максимальная предельная – 60 град.

Расход тепла будет зависеть прежде всего от теплопотерь через утепление пола. На утепление пола экономить недопустимо. Как утеплить полы

Шаг укладки трубопровода и схема

Рекомендуется не увеличивать шаг укладки свыше 20 см даже в центральных частях дома. Это даст возможность использовать более холодный теплоноситель, уменьшит разность температур на подаче и обратке одного контура.

В холодных зонах шаг укладки 10 см.
Краевая зона делается более широкой у наружных стен с окнами и дверями — до 6 рядов по 10 см.
У стен без окон — 4 ряда.
От края стяжки до трубы — не менее 10 см.

Контура в основном укладываются улиткой, чтобы чередовать подачу и обратку и не образовывать горячих и холодных частей комнаты.

В краевых зонах у окон обычно делают не менее 4 рядов змейкой с подачи. Затем возможно раскручивать улитку, но с уплотнением рядов в краевой зоне.

Длина контуров и размеры стяжки

Отопительный контур (петля отопительного трубопровода) в частных домах в основном создается из металлопластиковых (а также трубы РЕХ и PERT ) труб диаметром 16 мм. Это оптимальный диаметр, трубы большего диаметра, кроме облегчения кошелька, ничем полезным помочь не могут.

Оптимальная длина контура — 60 — 70 метров. При этом достигается баланс напора и необходимого расхода теплоносителя для поддержания разницы температур на подаче и обратке не более 10 градусов, — в основном 7 — 8 градусов.

Стремление достичь разницы в 5 градусов и меньше, требует большого расхода, ведет к неоправданному увеличению потерь напора и мощности насоса.

Максимальная оптимальная длина контура — 80 метров.
Рекомендуемая разница в длинах контуров – не больше 10 метров. Для чего коллектор по возможности располагается по центру дома.

Для малых отапливаемых площадей длина контура 30 — 45 метров. Это дает возможность упростить гидравлику и пользоваться ограничителями потока (РТЛ-головками) вместо смесительного узла.

Удельный расход труб при шаге 20 см — примерно 4,8 метра на 1 м кв. площади.

Площадь участка стяжки оптимальная для одного контура с шагом 20 см и частично 10 см — примерно 12 м кв.

Размещение контуров по площади дома

Каждый контур располагается в пределах одной комнаты или участка стяжки ограниченной деформационными швами. Тогда максимальный рекомендуемый размер нагреваемой стяжки –5 метров.

Деформационный шов могут пересекать только подводящие участки труб, пересекать швом ряды контура недопустимо.

Один контур может располагаться в двух или трех смежных небольших комнатах, сделанных одним участком стяжки.
В одной комнате могут располагаться несколько кусков стяжки разбитых деформационными швами (несколько контуров).

В местах выхода/входа трубы ограждаются оберткой из гофры заходящей в стяжку на 20 см и больше. В месте расположения коллектора, для предотвращения перегрева стяжки, возможно применение кусков гофры до 2 метров и больше.

О трубах

Диаметр подводящего трубопровода к смесительному узлу или коллектору теплого пола от котла (главной магистрали) — 1 дюйм, — по характеристикам резьбового соединения в 25 мм самого коллектора или др. применяемого оборудования. Это значит, что лучше применять следующие диаметры труб, — из полипропилена — 32 мм, металлопластиковую — 25 мм.

Смесительный узел должен соответствовать по расходу жидкости. Нужно подбирать так как отдельные двух и трех ходовые клапаны имеют меньшую пропускную способность — до 2м куб в час.

Не рекомендуется подключать к одному коллектору более 7 контуров длиной до 80 метров для насоса 25-40. Максимально по подводящему оборудованию на один коллектор — 11 контуров.

Площадь и насос

Применяемый насос — 25-40 для среднеутепленного дома в средней полосе площадью до 120 м кв. , но с хорошим утеплением самих полов. Теплопотери же самого здания играют не столь важную роль, так как теплый пол создается в первую очередь для комфорта.

Но тем не менее они учитываются, поэтому площадь может сдвигаться в ту или иную сторону в зависимости от теплопотерь здания и климата его нахождения. Свыше указанной площади применяется насос 25-60.

Здесь пример теплотехнических «прикидок» и выбор насоса для теплого пола

Общий расход насосом 25-40 на 7 контуров от 1,5 м куб час, чтобы не было значительного падения температуры на обратке. Тогда, при длине контура 65 метров, возникнет потеря напора около 1,8 метра (при расходе около 0,2 м куб час в одном контуре), что вписывается в характеристики такого насоса.

На больших площадях оптимально применять, два и более небольших насосно-смесительных узла, со своей группой контуров.

Особенности конструкции

Перепад высот уложенного трубопровода — не более 5 мм.
Толщина экструдированного пенополистирола обеспечивает сопротивление теплопередаче не менее рекомендованного СНиП для полов в данной климатической зоне, — 100 — 250 мм, над подпольем, проездами, 35 мм — над отапливаемыми помещениями.

Толщина стяжки из бетона М200 — от 80 мм, выше трубопровода — от 50 мм.
Состав стяжки

Напольное покрытие теплого пола соответствующее, с уменьшенным сопротивлением теплопередаче, экологичное.

Это далеко не все характеристики, которые пригодятся как данные при строительстве теплого пола в частном доме, но дополнительную информацию можно найти на других страницах ресурса.

Объяснение принципов работы систем теплого пола

Напольное отопление в той или иной форме существует уже сотни лет, но в последнее десятилетие вновь набирает популярность с появлением более эффективных источников тепла, требующих более низких рабочих температур для эффективной работы, таких как конденсационные котлы, тепловые насосы и солнечные тепловые.

Основные принципы

Система «теплый пол» нагревает конструкцию пола в комнате, которая, в свою очередь, нагревает само помещение.Это достигается в системе «влажных» полов за счет пропускания нагретой воды по пластиковым или композитным трубам, проложенным в полу. Доступны различные варианты установки для различных конструкций пола. Трубы напольного отопления возвращаются к центральному коллектору, обычно по одной на этаж, который используется для распределения тепла по соответствующим контурам по мере необходимости.

Комфорт и эффективность

Полы с подогревом производят более мягкий, равномерный нагрев, чем радиатор или система обдува, при этом основным компонентом тепловой мощности является инфракрасное тепловое излучение, а не конвекция.Это обеспечивает комфорт при более низких температурах в помещении, поскольку уменьшение конвекции приводит к уменьшению сквозняков.

Большая площадь обогрева, обеспечиваемая за счет использования всего пола, а не относительно небольшой радиаторной панели, также позволяет теплому полу эффективно работать при гораздо более низких рабочих температурах, чем традиционная система радиаторного отопления.

Все эти улучшения эффективности означают, что правильно спроектированная система теплого пола может обеспечить ежегодную экономию топлива до 25% по сравнению с традиционной радиаторной системой.

Контроль температуры

Обычно система теплого пола делится на контрольные «зоны», состоящие из отдельных комнат (например, спальни) или групп комнат с аналогичными тепловыми потерями и эксплуатационными характеристиками (например, кухня и подсобное помещение), причем каждая зона контролируется собственным комнатным термостатом. .

Для получения дополнительной информации о нашем ассортименте комнатных регуляторов для полов с подогревом посетите нашу страницу «Параметры управления».

Пригодность проекта

Полы с подогревом идеально подходят для современной, хорошо изолированной собственности, но следует соблюдать осторожность при использовании системы в качестве замены в старых зданиях, в которых изоляция не улучшается.Недвижимость с одинарным остеклением и / или без изолированной полой стены необходимо будет довести до современного уровня теплоизоляции здания (то есть, по крайней мере, части L 2002), прежде чем пол с подогревом можно будет рассматривать как эффективное единственное решение для обогрева дома.

Также важно отметить, что полы с подогревом предназначены для работы при более постоянной температуре, чем радиаторная система, обычно в комнатах поддерживается температура 18 ° C, когда они не заняты, и до 21-22 ° C, когда они используются.Если система подогрева пола используется только в течение коротких, нечастых периодов по несколько часов в день без поддержания пониженной температуры, тогда другие системы с более быстрым откликом, такие как радиаторы, могут обеспечить более низкие общие эксплуатационные расходы.

Внешние ссылки

Обратите внимание, что мы не несем ответственности за содержание внешних веб-сайтов.

Руководство по системам теплого пола | Ваши ответы на часто задаваемые вопросы

Как работает теплый пол?

С системой теплого пола ваш пол работает как радиатор.UFH обогревает комнату снизу вверх, используя ряд труб (теплые полы с подогревом воды) или кабелей (электрические полы с подогревом), проложенных в полу.

Существует много различных типов полов с подогревом — например, тонкие полы с подогревом для ремонта.

Если вы рассматриваете возможность использования теплых полов в новом строительстве или проекте реконструкции, наш технический менеджер по работе с клиентами Рэйчел Робертс, которая имеет более чем 17-летний опыт работы с теплыми полами в Nu-Heat, всегда готова вам помочь.

Это видео отвечает на наиболее часто задаваемые вопросы, которые мы слышим, включая:

Прочтите ответы на часто задаваемые вопросы или перейдите к разделу руководства по теплому полу:

Перейти к полам с подогревом FAQ

Каковы преимущества теплого пола?

  • Уровни комфорта: Теплый водяной пол с подогревом дает более комфортное тепло, чем радиаторы. Это кажется естественным, так как это похоже на то, как вас греет солнце.Если радиаторы нагревают воздух за счет конвекции, втягивая холодный воздух через пол и вверх, то полы с подогревом создают лучистое тепло. Весь пол нагревается, поэтому тепло распространяется равномерно — без холодных пятен, духоты или сквозняков. Так же получится прекрасный теплый пол.
  • Низкие эксплуатационные расходы: После установки теплый пол очень энергоэффективен — примерно на 25% эффективнее, чем радиаторы. Он использует более низкие температуры и покрывает гораздо большую площадь помещения.При правильной установке пол с подогревом поможет вам сэкономить электроэнергию и сэкономить деньги на ежемесячных счетах.
  • Свобода дизайна: Система подогрева пола освобождает пространство на стенах и полу, предоставляя больше свободы при оформлении интерьера. Системы UFH невидимы, поскольку они спрятаны под полом, что делает их идеальными для открытой планировки. Просмотрите наши тематические исследования, чтобы узнать, как настоящие домовладельцы использовали теплые полы для преобразования своей собственности.
  • Безопасность и здоровье: Мягкое тепло и низкая влажность создают более благоприятную среду для мебели, а циркуляция пыли и клещей снижается, что делает воздух более чистым и менее аллергенным.Полы с подогревом идеально подходят для людей, страдающих аллергией, а также для пожилых людей и детей, поскольку здесь нет открытых горячих или острых поверхностей.

Сколько стоит установка и эксплуатация теплого пола?

Теперь вы можете знать, как работают полы с подогревом, но действительно ли это позволяет сэкономить ваши деньги на ежемесячных счетах?

Теплый водяной пол с подогревом действительно эффективен — примерно на 25% эффективнее, чем радиаторы в сочетании с современным конденсационным котлом, и до 40% эффективнее при работе от теплового насоса.Из-за этого эксплуатационные расходы часто ниже, чем у традиционной радиаторной системы, и составляют около трети стоимости эквивалентной электрической системы UFH.

Когда вы покупаете теплый пол в Nu-Heat, вы получаете постоянную профессиональную поддержку от нашей отмеченной наградами службы поддержки клиентов. Наши конструкции и системы поддерживаются страхованием профессиональной ответственности. Мы предлагаем до 50 лет гарантии на ключевые компоненты, такие как трубы для подогрева пола, цилиндры тепловых насосов и коллекторы.

Подходит ли мой дом для системы теплого пола?

Независимо от возраста, размера или конструкции вашей собственности, скорее всего, она подходит для полов с подогревом. Строите ли вы пристройку, новую постройку или ремонтируете существующий дом, мы спроектируем ваш UFH так, чтобы он идеально подошел.

Внутреннее программное обеспечение

Nu-Heat для проектирования использует расчеты потерь тепла для каждой комнаты для создания идеальной, энергоэффективной системы.

Мы смотрим на возраст и постройку вашей собственности; уровни изоляции и остекления вашего дома; ваше местоположение и ориентация вашей собственности; выбранные вами напольные покрытия; и как вы используете разные части вашего дома.

Чем более энергоэффективным будет ваша система теплого пола, тем меньше будет стоимость UFH и ежемесячных счетов.

Все новые дома в Великобритании построены в соответствии со строгими требованиями к теплоизоляции и воздухонепроницаемости — ключевым требованиям для эффективного теплого пола. Система может использоваться в более старых зданиях, если уровни изоляции максимально улучшены в соответствии с действующими Строительными нормами. Там, где это невозможно, помогут другие улучшения, например, двойное остекление.

В здании, внесенном в список объектов, где такие улучшения нецелесообразны, UFH все еще может быть установлен, но может потребоваться более высокая температура потока и более близкое расстояние между трубками, чем в хорошо изолированной собственности. Мы предоставляем конкретную информацию об ожидаемой теплопроизводительности каждой системы и даем четкое указание на любые области, которые могут испытывать нехватку тепла в самые холодные дни.

Если мы считаем, что недвижимость не подходит для установки полов с подогревом, мы всегда сообщим вам об этом .

Как устанавливается теплый пол — нужно ли копать пол?

Нет! Для новостроек и пристроек популярным вариантом является установка трубопроводов в слой стяжки нового пола по мере их укладки. Мы поможем вам с монтажом теплого пола и поиском установщика.

Все наши системы UFH разработаны с учетом простой установки. Благодаря более чем 60 различным типам полов с подогревом, схемам расположения труб, понятным инструкциям по установке и технической поддержке установка системы Nu-Heat UFH очень проста.

Вот что происходит при укладке стяжки теплого пола в новостройке или пристройке.

Полы с подогревом также могут быть установлены поверх существующего пола, а низкопрофильные системы сведут к минимуму любые повреждения арматуры и фурнитуры. Для ремонта дома, когда вы модернизируете пол с подогревом в существующем доме, идеально подходят тонкие и низкопрофильные системы UFH. Вот что происходит при установке теплого пола во время ремонта.

LoPro ® 10

Nu-Heat можно укладывать прямо на существующий пол, увеличивая общую высоту до 15 мм. Большинство домов подходят для UFH, некоторые из них готовы для немедленной укладки напольных покрытий.

Установка теплого пола — достаточно простая процедура, но для ее правильного выполнения требуется определенная концентрация. Nu-Heat в помощь поставляет понятные, полностью иллюстрированные руководства по установке.Бесплатные технические консультации можно получить по телефону или электронной почте в рабочее время у опытных специалистов в области теплого пола.

Какие напольные покрытия лучше всего подходят для полов с подогревом?

Камень и керамика

Жесткий пол — наиболее эффективный тип напольного покрытия для полов с подогревом. Камень, мрамор, полированная стяжка или керамическая плитка являются наиболее теплопроводными напольными покрытиями, позволяющими быстро передавать энергию поверхности. Для достижения нужной температуры плиткам требуется больше времени, но выделяемое тепло будет таким же, как и при использовании более тонких камней.

Пиломатериалы и конструкционная древесина

Спроектированный деревянный пол — лучший вариант деревянного пола для использования с UFH, потому что он хорошо работает при колебаниях температуры. Твердая древесина твердых и мягких пород также хорошо переносит тепло, но важно получить древесину правильной толщины. Паркет также можно использовать, если он непрерывно приклеен к стяжке или деревянному настилу для хорошей теплопередачи.

Инженерные плиты более устойчивы, чем плиты из цельного дерева, но более низкая рабочая температура полов с подогревом означает, что можно успешно использовать большинство твердых пород древесины, хотя они должны быть хорошо выдержаны или высушены в печи.

Важно помнить об «эффекте коврика»! Если положить коврик на деревянный пол, уложенный поверх теплого пола, удерживаемое тепло может повредить деревянный пол. Перед установкой UFH всегда проверяйте, подходит ли ваш пол.

Ламинат и винил

Это практичные и универсальные варианты напольных покрытий, но важно проверить максимальную температуру поверхности пола, рекомендованную производителем, чтобы обеспечить совместимость напольного покрытия с полом с подогревом.

Для защиты более чувствительных напольных покрытий мы рекомендуем установить датчик температуры пола.

Подходят ли ковры для полов с подогревом?

Под ковром можно использовать теплый пол с водяным и электрическим подогревом, но суммарный рейтинг ковра и подложки не может быть больше 2,5. В противном случае он будет действовать как изолятор и не позволит теплу достигать помещения. Использование ковра возможно при условии, что значение вязкости (включая подложку) не превышает 2,5, а в идеале — менее 1,5. Подложка из войлока и резины может быть менее эффективной, чем подкладка из вспененного материала на вафельной основе.

Ознакомьтесь с полным руководством по выбору лучшего напольного покрытия из нашего руководства по теплому полу

Можно ли установить теплый пол наверху или в квартире?

Для полов с подогревом на верхних этажах ClippaPlate ® Nu-Heat может быть установлен между балками или над ними с помощью металлической пластины диффузора. Они устанавливаются снизу перед установкой потолка или вверху, перед установкой настила пола, не прибавляя высоты к уровню пола наверху. Вот видео о том, что происходит, когда вы устанавливаете теплый пол наверху.

У нас также есть специальные акустические решения UFH для уменьшения воздушного и ударного шума между этажами.

Водяной или электрический — какие типы полов лучше?

В системах водяного теплого пола нагретая вода перекачивается по всему дому через ряд труб, встроенных в пол. Системы горячего водоснабжения идеально подходят для более крупных объектов или систем с более низким уровнем изоляции из-за их более высокой теплоотдачи. Эти системы можно сочетать с возобновляемыми источниками энергии, такими как воздушный или наземный тепловой насос.

Электрический теплый пол состоит из кабелей, проложенных по настилу пола. Эти системы и комплекты идеально подходят для установки в небольших помещениях, например в ванных комнатах. Они быстро нагреваются, но не сохраняют тепло так же хорошо, как теплая вода UFH.

«Влажный» или «сухой» типы полов с подогревом могут относиться к тому, использует ли система воду или электричество, а также использует ли процесс укладки жидкой стяжки в отличие от других методов. Мы поможем подобрать для вас лучший теплый пол.

Как регулируется теплый пол — нужны ли новые термостаты?

Nu-Heat предлагает широкий выбор термостатов для любого дома, от простых в использовании термостатов с циферблатом до интеллектуального управления и проводных или беспроводных решений с функциями домашней автоматизации. Мы спроектируем вашу UFH так, чтобы вы могли полностью контролировать отопление, с индивидуальным контролем температуры и расписанием для каждой комнаты. Мы даже можем спрятать ваши термостаты.

  • Циферблатные термостаты позволяют устанавливать основные графики отопления и переключаться в режим отпуска, когда вы уезжаете.
  • Программируемые термостаты предлагают гибкое управление, позволяя зонировать различные комнаты или зоны вашего дома
  • Проводные или беспроводные интеллектуальные термостаты позволяют управлять вашим UFH из любого места с подключением к Интернету

Вы даже можете подключить свой теплый пол к своему смартфону, установив приложение с определенными пакетами.Любая система теплого пола Nu-Heat с пакетом neoHub + smart совместима с Apple HomeKit и Amazon Alexa.

Просмотрите наш полный ассортимент термостатов для теплого пола

Могу ли я использовать теплый пол с тепловыми насосами и солнечными батареями?

Если вы хотите создать более экологичный дом, многие типы полов с подогревом можно сочетать с возобновляемыми источниками энергии, такими как солнечные тепловые панели, воздушные или наземные тепловые насосы. Вот объяснение возобновляемых источников энергии и полов с подогревом.

Система «теплый пол» идеально подходит для интеграции с тепловыми насосами из-за низкой температуры подачи, используемой обоими компонентами. UFH не является ограничивающим фактором в такой системе. Уровень изоляции имеет решающее значение для дизайна и, как следствие, производительности. Если изоляция достаточна, системы могут быть рассчитаны на самые низкие температуры, которые могут быть ниже 40 ° C.

Nu-Heat использует специальное программное обеспечение, разработанное собственными силами, чтобы помочь в процессе проектирования. Программное обеспечение Optimiser устанавливает наиболее подходящую схему теплого пола и определяет различные технические требования, включая правильное расстояние между трубками для каждой комнаты и оптимальную температуру потока воды.Наше собственное программное обеспечение для прогнозирования используется для правильного выбора тепловых насосов.

Узнайте больше о наших решениях в области возобновляемых источников энергии

У меня есть бойлер и радиаторы, можно ли полы с подогревом?

Специального котла не требуется — теплый пол работает от газовых, масляных и газовых котлов, а также тепловых насосов. UFH также можно использовать вместе с существующей системой отопления. Ознакомьтесь с нашим руководством по комбинированию UFH с радиаторами для теплого пола здесь.

Почему я должен выбирать разработанную систему УВГ — нельзя ли просто установить комплект сам?

Дома любого возраста могут подходить для полов с подогревом, но так же, как нет двух одинаковых домов, в вашей собственности нет двух комнат.Мы проведем расчеты теплопотерь для каждой комнаты перед тем, как спроектировать для вас лучший вариант теплого пола; адаптировано для вашего дома и того, как вы его используете. Однако в нашем магазине мы также предлагаем комплекты для подогрева пола.

Будут ли мои домашние животные безопасно спать на полу с подогревом?

Nu-Heat уверена, что питомцы будут очень довольны. Пол с подогревом подходит для сна собак, кошек и детей ясельного возраста.

РАЗВЕРНУТ Мифы о теплых полах!

Мы рады, что наш справочник по теплый пол оказался для вас полезным. В Nu-Heat нам задают сотни вопросов о теплых полах и о том, как они работают, каждый день, многие из которых связаны с одними и теми же проблемами и вызывают одни и те же заботы.

Даже сейчас существует много распространенных заблуждений относительно UFH. Чтобы помочь любому домовладельцу, строителю или монтажнику, который исследует UFH для проекта, мы развенчаем мифы о UFH.

Миф: полы с подогревом небезопасны и могут протекать

Наши трубы для подогрева пола очень прочные и не протекают.Чтобы создать утечку, вам придется физически проткнуть трубку, что требует значительных усилий! В трубке никогда не бывает стыков, кроме коллектора, поэтому в системе нет слабых мест, где могла бы возникнуть утечка. Присмотритесь к трубке Fastflo здесь.

Поставляемая нами труба имеет качество, соответствующее стандарту ISO9001, и соответствует высоким европейским промышленным стандартам.

Миф: теплый пол долго прогревается

Различные системы теплого пола предлагают разную тепловую мощность и время отклика.

Использование собственности является важным фактором при выборе того, как должны работать полы с подогревом. Некоторые системы UFH нагреваются очень быстро и хорошо подходят для домов, где владельцы регулярно заходят и выходят в течение дня. Другие предназначены для медленного хранения и выделения тепла, что хорошо подходит тем, кто проводит больше времени дома.

Например:

  • Системы LoPro ® имеют низкий профиль, менее 22 мм, поэтому они обеспечивают быстрое время нагрева наравне с радиатором.
  • ClippaPlate ® , для UFH наверху, удерживает трубки заподлицо с настилом пола, поэтому также обеспечивает быстрый нагрев.
  • Стяжка полов с подогревом, наиболее распространенная система для новостроек, удерживает трубку UFH в толстом слое стяжки. Этот раствор нагревается дольше, но он также дольше сохраняет тепло.

Миф: теплые полы с подогревом не подходят для одноместных комнат

Теплый водяной пол с подогревом может быть только в одной комнате. Часто клиенты хотели бы включить UFH в новую пристройку, не обновляя свою систему отопления, и это вполне возможно. Мы предлагаем в Интернете комплекты для подогрева пола OneZone ® , которые идеально подходят для однокомнатных UFH в различных комнатах. Они даже могут работать непосредственно от существующей схемы радиатора.

Миф: электрические теплые полы лучше подходят для ванных комнат и кухонь

Более дешевая начальная стоимость электрических UFH может показаться заманчивой при установке в таких помещениях, как кухня или ванная комната, но, поскольку это электрическая система, ее эксплуатация значительно дороже — примерно в три раза дороже UFH с теплой водой — так что это лучше всего подходит для небольших площадей.

UFH с теплой водой состоит из многих других компонентов, поэтому его предварительная установка и установка требуют немного больше. Но вы выиграете от гораздо более низких эксплуатационных расходов в будущем, и она на 25% эффективнее радиаторной системы.

Нет смысла устанавливать электрические полы с подогревом в большом помещении, если вы никогда не сможете им воспользоваться из-за огромных ежемесячных счетов.

Хорошо, меня интересуют теплые полы! Что дальше?

7 основных преимуществ теплых полов

Intro

Поскольку домовладельцы все больше осознают преимущества теплых полов по сравнению с обычными радиаторными системами, неудивительно, что в настоящее время это один из самых быстрорастущих проектов по благоустройству дома в Великобритании.

Несмотря на первоначальные затраты на установку отопления, за удивительно короткое время экономия энергии и эффективность окупятся сами собой, а также добавят дополнительную стоимость собственности в целом.

Для тех, кто хочет узнать больше о преимуществах, присущих полам с подогревом, вот краткое изложение семи основных преимуществ:

Низкие затраты на техническое обслуживание

Возможно, одна из самых популярных причин, по которой люди выбирают установку полов с подогревом, просто потому, что они очень редко требуют какого-либо обслуживания после установки. Это касается как электрического, так и водяного теплого пола.

Единственное, что нужно знать при установке водяного отопления, это то, что оно сертифицировано по стандартам BS EN 1264 (подавляющее большинство). Эти стандарты настолько надежны, что компании, выполняющие эту задачу, обычно предлагают как минимум 25-летнюю гарантию.

Простая энергоэффективность

Полы с подогревом, как правило, намного более эффективны, чем старые радиаторы, и, следовательно, более рентабельны в отношении счетов за коммунальные услуги.

Тем не менее, при установке системы отопления целесообразно провести проверку эффективности. Это позволит оценить общую эффективность теплоизоляции вашего дома и обеспечит оптимальную производительность вашего отопления.

Поскольку сам пол нагревается, он сохраняет тепло намного лучше, чем традиционные радиаторы, которые очень быстро остывают при выключении, в результате чего выделяемое ими тепло быстро испаряется. Благодаря полам с подогревом дом сможет намного лучше сохранять тепло и потреблять меньше энергии для поддержания тепла.

Говоря о стоимости, стоит также кратко рассказать о преимуществах электрических и водных систем.

Поскольку системы на водной основе зависят от газа, они, как правило, более эффективны с точки зрения эксплуатационных расходов, но их установка значительно дороже.

С другой стороны, электрические теплые полы дешевле в установке (фактически, даже самый неопытный домашний мастер может установить их), но в долгосрочной перспективе их эксплуатация намного дороже.

Это действительно личный выбор, какой тип системы вы выберете.Тем не менее, часто бывает так, что те, кто хочет обогреть только одну маленькую комнату, обнаруживают, что сухая система идеально отвечает их потребностям, тогда как влажные системы гораздо лучше подходят для ситуации в доме.

Улучшенный универсальный комфорт

Исходя из вышеизложенного, но заслуживающего отдельного упоминания, дом будет чувствовать себя более комфортно при обогреве через пол.

Проще говоря, это связано с тем, что температура в комнате будет постоянной, например, в одном углу не будет холоднее, чем в другом, как это часто бывает с радиаторной системой, основанной на конвекции. Так что соперничества за место возле радиатора больше не будет!

Полы с подогревом гигиеничнее

При использовании радиаторов и конвекционного отопления полы остаются холодными, и на уровне земли может возникать сырость. Это идеальная среда для размножения ужасного пылевого клеща.

Однако из-за того, что пол прогревается, любые пылевые клещи и другие жуткие насекомые обнаружат, что полы с подогревом делают их среду слишком теплой и сухой, чтобы они могли жить и размножаться.

Результаты перехода на «теплый пол» могут быть поразительными. Исследования показывают, что установка лучистого отопления в вашем доме может снизить количество пылевых клещей до 80%!

В результате люди, страдающие респираторными заболеваниями, такими как астма, будут чувствовать себя намного комфортнее с такой установкой.

Может использоваться с большинством напольных покрытий

Вопреки распространенному мнению, лучистое отопление теперь можно установить на подавляющем большинстве поверхностей пола, если вы выберете правильную систему.

Многие люди думают, что полы с подогревом зависят от твердого пола, такого как плитка или камень (вероятно, потому, что они сначала испытывают это в ванных комнатах отелей хорошего качества).

Однако это не всегда так, и, фактически, такая система отопления теперь может работать под любым полом — виниловым, паркетным, ковровым, ламинатным и т. Д.

Одно из уточнений заключается в том, что, поскольку эта система зависит от сохранения тепла полом, твердые поверхности более эффективны, чем укладка ковра непосредственно поверх матов UFH, но на самом деле это вопрос личных предпочтений.

Гибкость при комнатной температуре

Благодаря тому, что в каждой комнате есть собственный термостат, нет необходимости поддерживать в одной комнате такое же тепло, как в других.

Хотя многие радиаторы сейчас оснащены термостатическими клапанами, они могут оказаться ненадежными, и регулирование температуры часто будет более проблемным, чем точной наукой.

При наличии хорошей системы управления УВЧ легко сэкономить, поддерживая низкие (или даже невысокие) температуры в редко используемых помещениях, в то время как в ключевых жилых помещениях поддерживается столько тепла, сколько нужно.

Это также полезная функция для людей, которым нравится управлять собственной температурой в своем собственном помещении — в конце концов, некоторые из нас чувствуют холод больше, чем другие.

Идеально для жизни на открытом воздухе

Будем откровенны — радиаторы занимают много места и никогда не выиграют призов за свои эстетические качества.

Естественный пол с подогревом устраняет необходимость в каких-либо радиаторах по всему дому и освобождает пространство, которое можно использовать для дополнительной мебели или даже просто для того, чтобы в комнате не было беспорядка.

Это действительно одна из основных причин, почему во многих новостройках используется такое отопление.

Заключение

Надеюсь, эти семь пунктов подчеркнут потенциальные преимущества полов с подогревом и покажут, почему это отличный выбор для домашних хозяйств, которые хотят эффективно управлять своим потреблением энергии и наслаждаться более высоким уровнем общего комфорта.

Полы с подогревом соответствуют новым Строительным нормам

Системы водяного теплого пола позволяют конденсационным котлам работать с максимальным энергосберегающим потенциалом, а также хорошо подходят для возобновляемых источников энергии, таких как геотермальные тепловые насосы.

Характеристики систем полов с подогревом позволяют достичь соответствия требованиям будущих Строительных норм по сокращению углеродного следа зданий. БИЛЛ МАККОННЕЛ объясняет: «Новые Строительные нормы и правила, вступающие в силу в апреле, потребуют переосмысления проектных идей для достижения необходимого снижения энергопотребления на 20% для зданий с кондиционированием воздуха и на 15% для зданий с естественной вентиляцией. Кроме того, нормативные акты предусматривают, что по возможности 10% энергопотребления должно производиться из возобновляемых источников энергии. Значительные последствия Изменения в правилах окажут значительное влияние как на строителей, так и на конечного пользователя. Подход к проектированию зданий будет фундаментальным, при этом энергосберегающие технологии будут интегрированы в здание на гораздо более ранней стадии процесса проектирования. Конечный пользователь также должен будет контролировать энергоэффективность. Конструкция здания также будет усилена для повышения энергоэффективности, при этом для всех элементов здания потребуются более низкие значения коэффициента теплопередачи.Также существуют цели для утечки воздуха и уменьшения количества мостиков холода (участков в здании, где возникает разрыв в изоляции). Поскольку влажные полы с подогревом (UFH) работают при более низких температурах подачи, чем радиаторные системы, топливо можно использовать более эффективно, а также можно более эффективно использовать возобновляемые источники энергии. Максимальная температура для полов с подогревом обычно составляет 50 ° C, а иногда и 35 ° C. Температура подачи во многом зависит от конструкции пола, расстояния между трубами, расхода воды, требуемой тепловой мощности и типа отделки пола. Конденсационные котлы и альтернативные источники тепла, такие как геотермальные тепловые насосы, работают лучше при более низких температурах потока воды и поэтому подходят для использования с UFH. Низкая температура подачи UFH (около 35ºC) может позволить котлу работать с КПД 98%, по сравнению с 88% в системах, требующих более высокой температуры подачи, таких как радиаторы. Ключевые соображения При установке UFH одним из ключевых соображений будет решение о том, контролировать ли температуру воды локально (на каждом коллекторе) или централизованно.Централизованное управление оправдано, когда термическое сопротивление отделки полов во всем здании одинаково. Центральный контроль температуры имеет несколько преимуществ. • Температура воды поддерживается на минимальном уровне, что позволяет полностью использовать конденсирующую способность котла. • Температура распределительного трубопровода ниже, поэтому потери тепла в трубопроводе будут меньше. • Требуется только один насосный агрегат с централизованной регулировкой скорости — по сравнению с централизованным насосом и вспомогательными насосами на каждом коллекторе. Это может дополнительно помочь сэкономить энергию и снизить капитальные затраты. UFH излучает больше тепла в виде лучистого тепла, чем радиаторы. Люди, как правило, чувствуют себя комфортно при более низких температурах воздуха с источником лучистого тепла, чем когда воздух нагревается исключительно конвективно. На практике это может означать, что температура воздуха может быть снижена на 1,0–1,5 К, что еще больше повысит общую энергоэффективность. Итак, как изменения в правилах влияют на полы с подогревом? Как полы с подогревом могут снизить общие выбросы углерода в здании? Теоретически при расчете выбросов углекислого газа теплые полы с газовым котлом не отличаются от радиаторной системы.Однако на практике есть разница, так как полы с подогревом предназначены для работы при более низких температурах, чем радиаторная система. Как правило, чем ниже температура воды, возвращаемой в котел, тем ниже будут выбросы углерода из котла. В радиаторных системах отопления температура подачи воды обычно составляет 82 ° C, а обратная — 71 ° C. Такая высокая температура обратки не позволяет котлу работать в конденсационном режиме. Напротив, полы с подогревом обычно имеют температуру подачи 50 ° C и температуру возврата 43 ° C.Это находится в пределах диапазона конденсации современного газового котла, что в конечном итоге приводит к сокращению выбросов парниковых газов и делает всю систему более экологически чистой. Подводя итог, можно сказать, что при использовании теплого пола температура обратной воды в котле максимизирует ее потенциал конденсации и, следовательно, обеспечивает гораздо более эффективное использование топлива, чем в традиционной радиаторной системе. Полы с подогревом также могут помочь снизить выбросы углерода при установке с альтернативными источниками тепла.По оценкам, ежегодно строится 30 000 домов без подачи газа. В этой ситуации есть выбор между масляными или твердотопливными котлами, электрическим отоплением и тепловыми насосами. Однако новые правила не дают положительной оценки электрическим системам. Очевидной альтернативой для таких домов является геотермальный тепловой насос, который используется с подогревом пола в соответствии с новыми правилами. Возобновляемая энергия Стремление правительства активно поощрять использование возобновляемых источников энергии в новых зданиях, несомненно, дает UFH преимущества.Тепловые насосы обычно обеспечивают максимальную температуру потока воды от 45 до 50 ° C, что является идеальной температурой для UFH. При таких температурах подачи КПД (коэффициент полезного действия) теплового насоса будет около трех. Этот показатель может быть увеличен за счет тщательного проектирования системы UFH и выбора отделки пола, поскольку чем больше термическое сопротивление отделки пола, тем выше температура потока, требуемая для UFH. Новые Строительные правила заставят проектировщиков рассмотреть различные методы достижения и, если возможно, превышения целей новых правил.UFH с современными конденсационными котлами или альтернативными источниками тепла может помочь в достижении этих целей. МакКоннел — технический директор подразделения Continental Underfloor Heating, Continental House, Kings Hill, Bude, Cornwall EX23 0LU.

Ссылки по теме:

Microsoft Word — Прикладная теплотехника-1

% PDF-1.4
%
1 0 obj
>
endobj
6 0 obj

/Заголовок
/Предмет
/ Автор
/Режиссер
/ Ключевые слова
/ CreationDate (D: 20210131191735-00’00 ‘)
/ ModDate (D: 20201126115555 + 01’00 ‘)
>>
endobj
2 0 obj
>
endobj
3 0 obj
>
endobj
4 0 obj
>
endobj
5 0 obj
>
транслировать
application / pdf

  • Microsoft Word — Прикладная теплотехника-1
  • ccastela
  • 2020-11-26T11: 55: 55 + 01: 00PScript5.dll Версия 5.2.22020-11-26T11: 55: 55 + 01: 00 Acrobat Distiller 11.0 (Windows) uuid: 0a0a5654-6838-4d6f-b6a1-71d7bd5d5e0buuid: ca821e1f-563c-4951-9a43-2c08c545ffd5

    конечный поток
    endobj
    7 0 объект
    >
    endobj
    8 0 объект
    >
    endobj
    9 0 объект
    >
    endobj
    10 0 obj
    >
    endobj
    11 0 объект
    >
    endobj
    12 0 объект
    >
    endobj
    13 0 объект
    >
    endobj
    14 0 объект
    >
    endobj
    15 0 объект
    >
    endobj
    16 0 объект
    >
    endobj
    17 0 объект
    >
    endobj
    18 0 объект
    >
    endobj
    19 0 объект
    >
    endobj
    20 0 объект
    >
    endobj
    21 0 объект
    >
    endobj
    22 0 объект
    >
    endobj
    23 0 объект
    >
    endobj
    24 0 объект
    >
    / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI]
    >>
    endobj
    25 0 объект
    >
    транслировать
    x ڝ XɎ # 7 + \ # Q> Y ܂- ȡms S ~? (J, wӝ ڒ (# Gaɩ. / 3} ߿, ~ 5` F? Ӛ}] ѥ5ѹ9 vrˉDP_h չ Ds «X_; M) R] PMhT 勴 M ց & ovp1 $ L

    5 причин, по которым вам следует подумать о теплом полу в доме

    Наличие энергоэффективного дома является ключевым фактором для тех из нас, кто платит по счетам. Один из способов сократить расходы — это вложить средства в полы с подогревом — средняя система потребляет значительно меньше энергии, чем обычные радиаторы.

    Однако системы теплого пола имеют репутацию дорогих и сложных в установке, особенно в старых домах.Крис Ингрэм из кампании «Попросите полы под полом», проводимой торговой организацией BEAMA, стремится изменить это мнение. «Полы с подогревом могут быть более экономичными в эксплуатации по сравнению с другими системами», — говорит он. «Типичная температура подачи в радиаторной системе может достигать 70 ° C, что является значительной разницей, когда теплый пол может работать при температуре подачи 35 ° C, что делает ее дешевле, но при этом обеспечивает тот же уровень комфорта».

    Вот пять причин серьезно задуматься о теплых полах.

    1. Это может быть дешевле, чем вы ожидаете.
    Обычно установка полов с подогревом стоит от 1100 до 1600 фунтов стерлингов для дома с одной спальней, от 2100 фунтов стерлингов для дома с тремя спальнями и от 3500 фунтов стерлингов для дома с пятью спальнями. Исследования показали, что 74% домовладельцев заплатили бы как минимум на 1000 фунтов стерлингов больше, чтобы купить недвижимость с этой функцией (и каждый десятый заплатил бы 5000 фунтов стерлингов или более), так что это вложение, которое вполне может повысить стоимость вашего дома.

    2. Установить быстрее, чем вы думаете.
    Поскольку полы с подогревом обычно устанавливаются за один раз, затраты снижаются, и монтажникам не нужно будет работать так долго, как с другими системами отопления.

    СВЯЗАННЫЙ: 10 СПОСОБОВ ИЗОЛЯЦИИ МОГУТ ЭКОНОМИТЬ ВАМ ДЕНЬГИ

    3. Его можно использовать вместе с существующим отоплением.
    Полы с подогревом можно использовать в некоторых комнатах, но не в других, что позволяет легко провести пробный запуск в одной комнате. Он подключается к вашему стандартному котлу центрального отопления, поэтому, если вы выполняете проект расширения, вы можете добавить в эту комнату пол с подогревом без особых проблем.

    4. Может использоваться под многими типами полов.
    Это миф, что теплый пол можно устанавливать только под плитку или сплошной пол.Если снизу он изолирован для предотвращения потери тепла, у вас может быть теплый пол под любым полом, включая ковер, винил или дерево.

    СВЯЗАННЫЙ: 8 E РАЗВЕРГАННЫЕ МИФЫ О НЕГОДНЫХ ГОРОДАХ

    5. Техническое обслуживание маловероятно.
    Системы водяного теплого пола рассчитаны на работу в течение многих лет и считаются «необслуживаемыми». Хотя это может показаться слишком хорошим, чтобы быть правдой, в системе нет движущихся частей, а это означает, что все обслуживание происходит на котле.Очень маловероятно, что в трубопроводе возникнет неисправность, но если она есть, убедитесь, что на вас распространяется промышленная гарантия. По данным Ассоциации подрядчиков сантехники и отопления (APHC), это, вероятно, будет стандартным при установке и должно длиться не менее десяти лет или дольше.

    Если вы один из тех, кто рассматривает возможность установки одной из этих систем отопления, на веб-сайте Ask for Underfloor есть список компаний, производящих напольное отопление .

    Перед тем как продолжить
    Убедитесь, что вы получили три письменных сметы на работу и заранее уточните график и дату завершения.
    — Если возможно, попытайтесь найти торговцев по личным рекомендациям друзей, семьи или соседей.
    — Убедитесь, что торговцы являются членами профессиональной торговой организации, которая требует от них наличия соответствующей квалификации, и не стесняйтесь запрашивать доказательства счастливых клиентов и примеры их работы.

    Нравится? Также читайте:
    обзоры электрических одеял
    руководство по покупке твердого пола
    обзоры электрических одеял

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

    Системы теплого пола Roth — Roth

    Roth Теплые полы — Системные решения для всех областей применения

    Будь то строительство жилых домов, офисов и предприятий, промышленных и спортивных залов или открытых пространств — то, что вчера было исключением из правил, теперь стало обычным явлением: оптимизированные для использования системы отопления, которые постоянно соответствуют индивидуальным требованиям.Поэтому неудивительно, что проектировщики и владельцы зданий все больше и больше выбирают системы лучистого отопления, когда речь идет о выборе современных и передовых системных решений. Многие инновации, внедренные компанией Roth на протяжении многих лет, внесли значительный вклад в это развитие. Помимо комфорта пользователя и свободы архитектурного дизайна, решающими критериями при выборе системы лучистого отопления являются экономия энергии, гигиена и защита окружающей среды. Оптимальный профиль температуры в помещении с точно регулируемой дозировкой делает эффективность систем лучистого отопления Roth очевидной — изо дня в день.

    Энергосберегающие системы
    По сути, их ход температурных характеристик почти точно соответствует идеальному отоплению. Специалисты знают: чем больше теплоизлучающая поверхность, тем эффективнее и экономичнее будет обогрев помещения. По сравнению с обычными радиаторами идеальная комнатная температура с системой лучистого отопления на 1–2 ºC ниже. Результатом этого является экономия энергии от 6 до 12%, а также более низкие температуры системы и потока, а также лучшие предпосылки для сочетания с альтернативными энергетическими системами.Дополнительные плюсы также можно найти с точки зрения гигиены: сухость тепла лишает бактерии и клещей влаги, необходимой им для выживания, например, делая ненужным чистку поверхностей нагрева.

    Кроме того, быстродействующие системы теплого пола Roth имеют время реакции всего 18 минут. Это экономит энергию и обеспечивает оптимальный комфорт, поскольку вы быстро достигаете желаемой температуры пола. Поэтому наш быстросменный теплый пол также является идеальным выбором для домов с низким энергопотреблением, где особенно важно быстрое время реакции.

    Реконструкция с низкой высотой здания
    Если вы находитесь в процессе реконструкции, у вас есть возможность установить наши системы быстрой регулировки для небольшой высоты здания поверх существующего этажа. Преимущество этого состоит в том, что это может сэкономить вам и вашим клиентам время и деньги. Системы теплого пола Roth доступны для зданий высотой до 14 мм.

    Интеллектуальное управление подогревом пола
    Всеми системами Roth можно управлять со смартфона или планшета с помощью комнатных термостатов Roth Touchline.Результатом для вас и / или ваших клиентов является высокий уровень комфорта, гибкость и энергоэффективность.

    Системы теплого пола

    Система Roth Original Tacker®
    Система Roth Original Tacker® отличается высокой степенью гибкости и простотой сборки даже для необычных планов этажей. Тепло равномерно распределяется по всей конструкции пола, создавая оптимальную температуру в помещении.Из-за низких температур системы альтернативные энергетические системы могут идеально сочетаться с системой Roth Original Tacker®, а также с традиционными системами выработки тепла.
    Подробнее здесь.
    Система ручек Roth
    Система ручек Roth отличается высокой степенью гибкости и простотой сборки. Поднутрение и идеальная форма ручек позволяет прикреплять системные трубы Roth DUOPEX S5® и Roth X-PERT S5® + размером от 14 до 17 мм к панелям ручек Roth (которые также бывают размером от 14 до 17 мм).Трубы можно укладывать как ортогонально, так и — с помощью дополнительной пленки — по диагонали. Крепежные ленты Roth означают, что оставшиеся детали можно легко использовать повторно, что позволяет создавать экологически чистые установки с минимальными отходами.
    Подробнее здесь.

    Система Roth ClimaComfort®
    Минимальная установка при максимальной скорости реакции. Система Roth ClimaComfort® — это система отопления, которая особенно хорошо подходит для проектов ремонта. Чрезвычайно низкая плоская установка и обусловленная этим высокая скорость реакции системы открывают новые перспективы для планирования и установки. Хозяин дома получает дополнительный комфорт.
    Подробнее здесь.

    Система Roth Compact®
    Почувствуйте полный комфорт как в старых, так и в новых зданиях.Новая система Roth Compact® превращает полы, стены и потолки в высокоэффективные поверхности с быстрым откликом, которые распределяют энергию для обогрева помещений. Компания Roth разработала один тип панели, который можно использовать для всех приложений. Систему Roth Compact® можно модернизировать в рамках незначительных ремонтных работ, и, наконец, она дает людям возможность испытать это прекрасное ощущение «всестороннего комфорта».
    Подробнее здесь.

    Системные трубы

    Roth DUOPEX S5®, Roth X-PERT S5® + и Roth ClimaComfort S5 — идеальные решения для любых требований
    Системные трубы Roth DUOPEX S5® и Roth X-PERT S5® + и Roth ClimaComfort S5 — правильное решение для любого приложения. Выбор правильной системы трубопроводов зависит от конкретного проекта здания и потребностей заказчика. Roth поставляет три отопительные трубы из твердой пластмассы, обеспечивающие высочайшее качество.
    Подробнее здесь.

    Промышленные зоны Roth

    Roth Крупномасштабные приложения — гибкость, гибкость и эффективность
    Для зданий с особыми требованиями к нагрузке и конструктивным исполнением Roth предлагает специальные крупномасштабные приложения для панельного отопления.Например, правильным выбором являются системы крепления труб Roth для промышленных и открытых площадок. Помимо системы крепления труб, для спортивных полов и полов с пружинными элементами применима также система сухого строительства Roth ClimaComfort® TBS. Чтобы использовать преимущества накопительной способности массивных бетонных покрытий и стеновых панелей, Roth предлагает закалку бетонного ядра Roth Isocore®.
    Подробнее здесь.

    Системы управления

    Roth EnergyLogic Touchline
    С помощью беспроводной системы управления Roth EnergyLogic Touchline температура в каждой комнате точно регистрируется и определяется потребность в тепле.Данные собираются в распределителе управления и непрерывно анализируются для наилучшего управления нагревательными контурами или исполнительными механизмами. Каждая комната будет получать нужный объем энергии в нужное время.
    Подробнее здесь.
    Roth EnergyLogic Basicline
    В зависимости от функции и характеристик серия Roth Basicline включает пять типов термостатов. Roth предлагает комнатный термостат Roth Basicline H для регулирования температуры систем лучистого отопления и Roth Basicline H / C 230 В для полностью автоматического регулирования температуры в режиме отопления. Если речь идет о общественных зданиях, Roth Basicline H, i со скрытой внутренней настройкой температуры является подходящим вариантом.
    Подробнее здесь.

    С Roth вы получите:

    • Немецкое качество
    • Системные решения
    • Бесплатная поддержка на протяжении всего процесса
    • Максимальный комфорт для пользователя
    • Экологичный и экономичный; система теплого пола может использовать несколько различных источников тепла
    • Системы, подходящие для всех типов зданий
    • Интеллектуальная система управления с централизованным мониторингом / контролем

    Хотите узнать больше
    У вас есть вопросы о системах или вы не уверены, какая система лучше всего подходит для вашей ситуации? Мы готовы помочь, и вы всегда можете связаться с нами по адресу Inquiries @ roth-uk.com или +44 (0) 1905 453424.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
