Пайка радиатора автомобиля – устраняем течь самостоятельно!

Пайка радиатора автомобиля своими руками позволяет значительно сэкономить денежные средства. Но прежде, чем разобраться в технологии пайки, посмотрим, что же собой представляет автомобильный радиатор.

Когда необходима пайка радиатора автомобиля?

Этот узел двигателя автомобиля является составной частью системы охлаждения. Он устанавливается в моторах с жидкостной системой охлаждения и служит для снижения температуры разогретого тосола или, реже, воды. Охлаждение жидкости осуществляется потоком воздуха, направляемого за счет движения автомобиля или принудительно от вентилятора. Радиатор состоит из верхнего и нижнего бачков и сердцевины. Материалом для его изготовления служат медь и алюминий. Сердцевина радиатора может быть трубчатой или пластинчатой и по структуре напоминает пчелиные соты. Для придания необходимой жесткости и увеличения площади контакта с воздухом в сердцевине имеются латунные полоски.

Охлаждающая жидкость, нагнетаемая водяным насосом (помпой), подается в верхний бачок и стекает в нижний через сердцевину, где и охлаждается проходящим между пластинами воздухом. Любая часть машины имеет свой определенный срок эксплуатации. То же самое относится и к радиатору. Он в процессе работы забивается мусором, в него попадают различные камни и предметы. Также радиатор подвергается воздействию колебаний температур, вследствие чего на его деталях могут возникать трещины. Также повреждения могут возникнуть и вследствие коррозионного воздействия.

Сварка и пайка радиатора авто – что выбрать?

Всевозможные трещины и другие физические неисправности можно определить визуально. Также признаками проблем радиатора авто может быть подтекание охлаждающей жидкости и перегрев двигателя. Для того чтобы найти протечку этой детали, необходимо завести мотор, прогреть до рабочей температуры (обычно 80 °С) и визуально определить место утечки. Если точное место визуально определить невозможно, тогда радиатор необходимо снять, заглушить все его выходы, опустить в ванну, к одному выходу подключить компрессор (можно для подкачки колес) и определить место утечки по пузырькам воздуха.

Далее, в зависимости от материала, из которого изготовлен радиатор, а также характера повреждения, выбираем способ пайки. Если протечка небольшая, то заделываем ее при помощи припоя. При значительных повреждениях устанавливаем заплатки. Они могут быть латунные или медные. Если повредилась трубка, то ее целесообразно заменить, демонтировав паяльником старую и установив новую. Наибольшую сложность, с точки зрения слесарей, вызывает пайка автомобильных радиаторов из алюминия, так как при этом мгновенно образуется оксидная пленка. Поэтому при такой работе применять алюминиевый припой и активные флюсы. После пайки остатки флюса необходимо удалить.

Если течь образовалась не на трубках, а на бачке, может решить проблему сварка радиатора авто. Аргонная дуга в таком случае должна быть около 1000 °С.

Пайка автомобильных радиаторов из меди

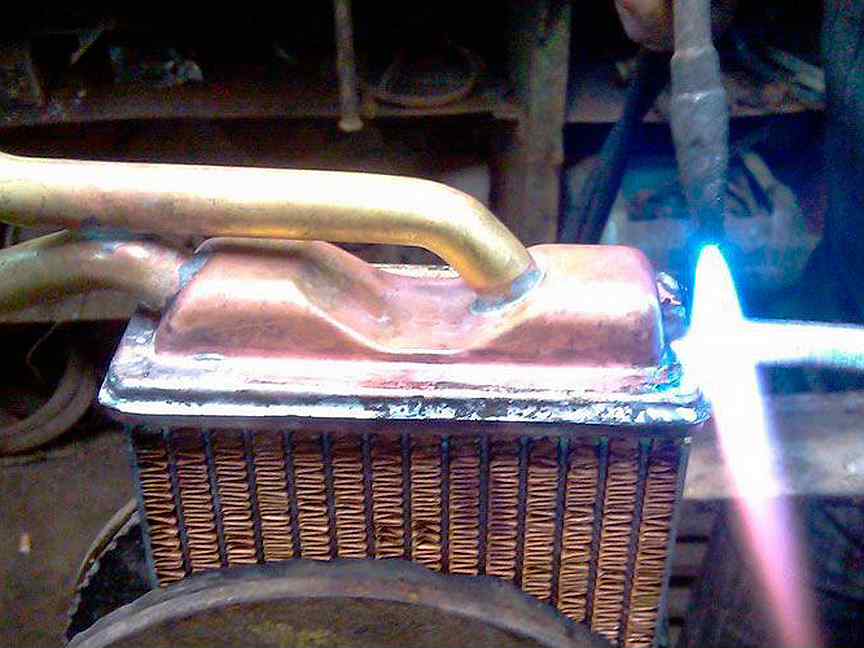

Если ваш радиатор сделан из меди, то технология пайки будет примерно следующая. Необходимо слить охлаждающую жидкость, снять радиатор, затем очистить место пайки от накипи и следов коррозии металлической щеткой до блеска. Поверхность обезжирить растворителем.

Для пайки используем паяльник мощностью 250 Вт, с его жала необходимо удалить окалину. Так мы избегаем бракованных зон, которые потом очень скоро потекут вновь.

Затем место пайки необходимо прогреть. Делаем это при помощи паяльника, также можно использовать и строительный фен. Поврежденное место, а также зону вокруг него на расстоянии 5 мм, необходимо протравить паяльной кислотой. Делается это при помощи кисточки. Разогреваем паяльник, на его жало наносим канифоль, делаем лужение припоем и непосредственно запаиваем место утечки. Вот и вся технология! Особенности пайки алюминиевых агрегатов представлены выше.

Оцените статью:

Поделитесь с друзьями!

Пайка радиатора охлаждения двигателя — как и зачем это надо делать?

Современные технологии позволяют продлить жизнь практически любой детали. Не исключением из этого является и радиатор охлаждения, роль которого состоит в том, чтобы быстро остужать охлаждающую жидкость, циркулирующую по двигателю автомобиля. Сегодня вы узнаете о таком важном мероприятии, как пайка радиатора охлаждения автомобиля своими руками, для чего это делается и с помощью каких приспособлений.

Зачем производится пайка радиатора?

Всем известно, что радиатор является частью охлаждающей системы автомобиля. В его задачу входит снижение температуры охлаждающей жидкости, которая набирает тепло, исходящее из двигателя. Из этого можно сделать вывод, что радиатор всегда работает в плотном контакте с жидкостями, которые состоят из воды. Многие водители и вовсе эксплуатируют свои транспортные средства исключительно на воде. Из-за чего трубки радиатора подвергаются воздействиям коррозии. Дело в том, что все радиаторы охлаждения имеют очень тонкие трубки, которые легко подвергаются как механическим, так и химическим воздействия, а поэтому небольшая ржавчина может легко вывести их из строя.

Протекающий радиатор становится причиной перегрева двигателя, а, как известно, работа в таком режиме практически для всех двигателей внутреннего сгорания недопустима, поэтому единственным выходом становится замена радиатора охлаждения, а так как эта процедура становится не всегда по карману, то многие водители прибегают к сварке или пайке радиатора.

Что нужно для пайки алюминия

Пайка металла – это один из способов создать неразъемное соединение при помощи легкоплавкого материала, роль которого в данном процессе – связующая. Главной проблемой при пайке алюминия является то, что он обладает свойством очень быстро подвергаться окислению, находясь на открытом воздухе. Проще говоря, этот материал имеет очень низкую температуру плавления, поэтому для его пайке используются другие материалы, нежели для других металлов.

Для пайки алюминия используют специальный припой, изготовленный из висмута. Виды данного припоя имеют соответствующие названия – ПОСВ-33, а также ПОСВ-55. Кроме того, вам понадобится специальный порошок, который имеет следующий состав:

  • хлористый литий и калий – 23 и 56 процентов соответственно.
  • сернокислотный натрий – не более 4%.
  • обычная соль – ровно 7%.
  • криолит – не более 10%.

Что касается старых медных радиаторов, то тут все проще. Для их пайки можно использовать обычный припой ПОС-60 или ПОС-40 для радиаторов, которые производятся из латуни.

Помимо специальных составов, вам понадобится паяльник.

Видео — Пайка феном в паре с маломощным паяльником

Теперь можно приступить непосредственно к пайке. Вначале нужно произвести лужение поврежденной поверхности, для этого паяльник окунают в кусок канифоли и ненадолго прикладывают к трубке радиатора. Не стоит слишком долго держать паяльник, так как стенки трубки очень тонкие и могут быстро расплавиться, осложняя, тем самым, поставленную задачу. На крайний случай, небольшой кусочек канифоли можно растопить прямо на поверхности трубки.

Как только лужение будет завершено, подцепите паяльником кусок олова и уложите на поврежденную трубку. Делайте все предельно аккуратно, иначе есть риск, опять же, расплавить трубку или вовсе, забить ее и тогда ремонт станет вообще невозможным. Как только кусок расплавленного олова окажется на трубке, его нужно распределить по поверхности, так как такой комок будет плохо держаться на ее поверхности. Если есть острая необходимость, то повторная укладка олова не запрещается, однако стоит учитывать, что при этом падает эффективность работы радиатора, так как стенка трубки становится намного толще.

Аналогичным образом пропаиваются все остальные дефектные участки, через которые возможна утечка охлаждающей жидкости. После этого, радиатор можно сразу же устанавливать на место, так как застывание припоя происходит мгновенно.

Увы, но проверить качество пайки можно только после установки радиатора на автомобиль. Для этого его крепят на «телевизоре» и устанавливают все навесное. Патрубки необходимо присоединять при помощи герметика. Для этого герметик набирают пальцем и обрабатывают им всю внутреннюю полость патрубка. Далее нужно выждать 5 минут для прихватки герметика к поверхности патрубка и только после этого одевать на приемные трубы радиатора. Крепление патрубков и их затяжка осуществляется при помощи металлических хомутов.

Теперь аккуратно залейте систему охлаждения, не проливая не капли – так вам будет проще вычислить место утечки, если таковое будет в наличии. Запустите мотор и дайте поработать ему на холостых оборотах в течение 5 минут. Если за это время охлаждающая жидкость не будет вытекать из радиатора, значит, пайка была произведена качественно.

Ремонт радиатора охлаждения автомобиля своими руками

Ремонт радиатора в автомобиле зачастую приходится делать в тех случаях, когда в системе охлаждения двигателя возникают проблемы. Как всем известно, радиатор является важнейшей деталью в системе охлаждения автомобиля. Именно в нём антифриз расстается с избыточным теплом, создавая двигателю оптимальный температурный режим работы.

Одним из главных симптомов неисправного радиатора охлаждения автомобиля становится перегрев двигателя. Откладывать решение этой проблемы нельзя, так как при перегреве повышается износ деталей мотора и в дальнейшем существует большая вероятность выхода силового агрегата из строя, что потребует значительных денежных вливаний на его ремонт.

Внизу страницы смотрите видео о том, как самостоятельно запаять радиатор охлаждения в домашних условиях.

Ниже мы опишем основные способы ремонта радиаторов охлаждения автомобилей своими руками, и что нужно делать, если вдруг потек радиатор.

Причины ремонта автомобильных радиаторов

Радиатору охлаждения может понадобиться ремонт по разным причинам. Неисправности могут возникнуть как вследствие естественного износа, так и в виду халатности владельца автомобиля. Возможно, устранение неисправности радиатора это лишь первый шаг в комплексном ремонте двигателя.

Можно выделить две основные неисправности автомобильных радиаторов, требующих ремонта:

  1. Течь охлаждающей жидкости;
  2. Закоксовка внутренних полостей.

Течи радиатора опасны по следующим причинам:

  • Уменьшение объема охлаждающей жидкости чревато превышением допустимой температуры в двигателе.
  • Течь может стать источником опасности для человека. В системе охлаждение создается высокое давление, а образование течи может вызвать своеобразный горячий «гейзер». При попадании его на кожу или в глаза водитель получит серьезные ожоги.

Закупорка трубочек радиатора нарушает циркуляцию жидкости внутри него. В итоге сначала остывает нижняя часть теплообменника, а затем и полностью весь радиатор. А тем временем охлаждающая жидкость быстро нагревается, создавая опасность перегрева мотора.

  1. Закоксовка радиатора происходит обычно из-за образования накипи. Это особенно часто встречается у автомобилистов, которые заливают обычную воду в систему охлаждения двигателя. Чтобы избежать этого, узнайте что необходимо заливать в систему охлаждения двигателя.
  2. Иногда радиатор забивается смесью масла и антифриза. Это происходит, если моторное масло по каким-то причинам попадает в систему охлаждения. Утечка масла может быть не видна, а охлаждающая жидкость со временем превращается в «кисель», который и забивает внутренние полости теплообменника.

После того, как мы определились с неисправностями, давайте рассмотрим способы ремонта радиаторов охлаждения своими руками.

Способы ремонта радиатора своими руками

Несложный ремонт радиаторов автомобиля, например, устранение небольшой течи, по силам выполнить самостоятельно большинству автолюбителей.

Другое дело – пайка радиатора охлаждения двигателя. Здесь без опыта не обойтись (смотрите видео ниже). Как мы уже отмечали, большинство проблем с радиатором автовладелец может устранить своими руками. В одних случаях удастся обойтись только потерей драгоценного времени, а в других придется приобрести в магазине специальные ремонтные составы и материалы. Все зависит от поломки и вида ремонта.

Снятие радиатора. Практически любой ремонт радиатора требует снятия его с автомобиля. И здесь автомобилиста ожидают неприятные сюрпризы.

  1. Сначала необходимо слить охлаждающую жидкость из системы. Если двигатель перед этим был сильно разогрет, то необходимо выждать около часа, чтобы случайно не получить ожоги при сливании. В некоторых авто имеются сливные отверстия в нижней части радиатора или блока цилиндров. Если же производитель не предусмотрел отверстий для слива, то придется снимать гибкий шланг с нижнего патрубка радиатора. Перед сливом жидкости необходимо поставить под моторный отсек емкость для сбора антифриза.
  2. Когда жидкость будет слита, нужно отсоединить гибкие шланги, которые соединены с радиатором, отключить электрическую проводку от датчиков и вентилятора, и открутить крепежные элементы. Радиатор можно извлечь вместе с вентилятором или без него. Все зависит от удобства действий.

Очистка внутренних полостей радиатора. Одним из простых способов ремонта радиатора является очистка внутренних полостей от загрязнений и отложений. Желательно иметь под рукой проточную воду, чтобы создать необходимый напор.

  • Для удаления накипи и других отложений лучше всего приобрести специальное средство. Останется развести его в воде согласно рекомендациям изготовителя и залить внутрь радиатора. Предварительно отверстия радиатора необходимо заглушить, чтобы жидкость для очистки некоторое время могла растворять загрязнения. Когда будет выдержано время очистки, останется слить «жижу» и промыть внутренние полости в проточной воде.
  • При удалении маслянистых загрязнений можно воспользоваться органическими растворителями, например, бензином, сольвентом или уайт-спиритом. Но сначала нужно при помощи деревянной лопатки или палочки удалить густую массу в районе патрубков. Затем в радиатор вливается небольшой объем растворителя, отверстие закрывается, после чего радиатор следует слегка потрясти. После полной очистки останется промыть внутренности радиатора проточной водой.

Далее рассмотрим способы ремонта и устранения течей в радиаторе охлаждения.

Что делать, если течет автомобильный радиатор

Переходим к самому интересному – как устранить течь в радиаторе автомобиля. Радиатор может потечь в разных местах. Одни течи удается устранить своими руками, а с другими без серьезного ремонта справиться получается не всегда.

  1. Одной из неустранимых поломок будет трещина в месте присоединения пластмассового патрубка к металлическому корпусу радиатора. Временно для ремонта можно использовать герметик или эпоксидный клей. Но со временем трещина будет увеличиваться, вынуждая автовладельца менять радиатор.
  2. Появление небольших течей в трубках радиатора устраняется специальными герметиками для системы охлаждения. Средство добавляется в охлаждающую жидкость и в процессе работы автомобиля затягивает образовавшиеся отверстия. Аналогичный принцип воздействия наблюдается у горчицы. Порошок разводится в воде и вливается в радиатор. Через некоторое время течь прекращается. Это очень простой способ, не требующий ремонта и специальной подготовки.
  3. При серьезных повреждениях радиатора, например, после лобового столкновения требуется заменить поврежденные трубочки. Для этого потребуются навыки в пайке или сварки аргоном. Гораздо проще бывает заглушить один из контуров, пережав концы сломанных трубок.
  4. В некоторых случаях автовладельцев при ремонте радиаторов может выручить холодная сварка. Предварительно обрабатываемую поверхность следует очистить от грязи и обезжирить растворителем. Затем холодная сварка наносится на поврежденный участок.

К сожалению, сложно бывает определить, удалось ли ликвидировать течь. Это становится видно только после установки радиатора на автомобиль и заправке его антифризом. Двигатель нужно запустить и дать ему поработать в течение 30 минут. Только тогда можно будет увидеть результат своего труда.

В процессе ремонта радиатора следует уделить внимание и внешней очистке теплообменника, ведь чем больше будет площадь соприкосновения воздушных масс с поверхностью радиатора, тем эффективнее будет протекать охлаждение антифриза. А создание благоприятного температурного режима для работы двигателя окупится впоследствии безотказной и долговечной работой автомобиля.

Видео: пайка радиатора охлаждения двигателя

Как запаять радиатор автомобиля видео

Большинство современных автомобилей оснащаются алюминиевыми радиаторами охлаждения. Этот металл обладает небольшим весом, неплохими антикоррозионными свойствами, а также имеет отличную теплопроводность. Кроме того, он существенно дешевле меди и латуни, из которых радиаторы изготавливались ранее.

Однако есть у алюминия и недостаток. Если медный (латунный) теплообменник в случае его повреждения можно было без особых проблем починить самому, запаяв проблемный участок привычным способом, то с алюминиевым радиатором подобный номер не пройдет. Все дело в химических особенностях этого металла. Но ничего невозможного нет. В этой статье мы рассмотрим, почему течет радиатор алюминиевый, как запаять проблемную зону и какие средства для этого потребуются.

О некоторых особенностях алюминия

Для изготовления автомобильных теплообменников этот металл был выбран неслучайно. Дело в том, что алюминий и большинство его сплавов имеют оксидную пленку, образующую природный барьер, защищающий от коррозии. Эта пленка обладает высокой температурной и химической устойчивостью. Она активно противостоит обычным флюсам и препятствует нанесению припоя. Разрушить ее можно лишь при помощи механической обработки поверхности и специальных смесей. Именно поэтому сложно восстановить радиатор алюминиевый. Как запаять и, самое главное, как подготовить его к этой процедуре, мы поговорим немного позже, а сейчас давайте рассмотрим основные причины, по которым чаще всего теплообменник выходит из строя.

Основная неисправность

Несмотря на хрупкость конструкции, радиатор может служить годами. Его главными врагами являются некачественная охлаждающая жидкость и посторонние предметы, способные вызвать механическое повреждение. Тосол или антифриз сами по себе не являются слишком активными веществами, способными разрушить защитную оксидную пленку, да и в реакцию с чистым алюминием практически не вступают. Но если охлаждающая жидкость не соответствует предусмотренным химическим стандартам, она способствует коррозионным процессам, в результате чего стенки сот устройства постепенно разрушаются.

Механические повреждения радиатора чаще всего возникают при дорожно-транспортных происшествиях, наезде на бордюры, пни и т.д. Кроме этого, устройство может быть случайно повреждено и во время ремонта автомобиля. В любом случае результат один – течь из пробитой соты. Размер пробоины определяет возможность ремонта. Если теплообменник сильно не пострадал, а размер проблемной зоны составляет несколько квадратных сантиметров, его можно попытаться восстановить. Другого варианта починить радиатор алюминиевый (как запаять его – разберемся далее) не существует.

С чего начать

Ремонт теплообменника начинаем с того, что сливаем охлаждающую жидкость и снимаем устройство с автомобиля. Далее его необходимо промыть чистой проточной водой и высушить. Если повреждения радиатора видимые, и вы уверены, что за их исключением устройство целое, можно приступать к подготовке проблемной зоны к ремонту. Но если точное месторасположение пробоины (трещины) неизвестно или известно примерно, перед тем как запаять алюминиевый радиатор , потребуется более детальная проверка.

Для ее осуществления нам потребуется большая емкость с водой (можно использовать ванну), компрессор или насос. Метод поиска места повреждения аналогичен тому, при помощи которого ищут место прокола шины. Только здесь нам потребуется закрыть крышку устройства, а также все патрубки, кроме одного (самого тонкого). Погружаем устройство в воду и подаем в него воздух при помощи компрессора или насоса. Выходящие пузырьки воздуха укажут на точное расположение места повреждения.

Как и чем запаять или заклеить алюминиевый радиатор

Переходим к следующему этапу. Найдя проблемную зону и оценив масштаб будущей работы, самое время подумать о том, как подготовить к ремонту радиатор алюминиевый, как запаять его правильно и какие средства и инструменты для этого потребуются. Сразу обозначим, что починить автомобильный теплообменник при помощи бытового паяльника и канифоли не получится. Здесь нужны:

  • мощный паяльник;
  • специальный флюс или плавень;
  • припой особого состава;
  • пассатижи;
  • набор надфилей;
  • наждачная бумага;
  • ацетон.

Рассмотрим более детально основные инструменты и средства.

Паяльник

Что касается паяльника, он должен обладать мощностью не менее 250 Вт. Только таким инструментом можно как следует прогреть поверхность металла, для того чтобы он мог удачно соединиться с припоем. Можно также использовать паяльники, которые нагреваются при помощи открытого огня. Но лучший вариант – это небольшая газовая горелка (паяльная лампа), работающая на смеси пропана с бутаном. Она без проблем прогреет обрабатываемый участок и расплавит любой припой.

Перед тем как паять радиатор , придется позаботиться и о флюсе. Именно он обеспечивает надежное соединение припоя и ремонтируемой металлической поверхности. Флюс можно либо купить либо изготовить самостоятельно. Приобрести его можно в любом магазине, специализирующемся на продаже радиодеталей. На упаковках российских флюсов, предназначенных для пайки алюминия, обычно имеется соответствующая надпись. Также их название может содержать маркировку Ф-59А, Ф-61А, 34А и др.

Как запаять радиатор автомобиля в домашних условиях , не покупая флюс? Можно ли его сделать самостоятельно? Да, флюс можно приготовить своими руками. Он, конечно, не будет обладать такими же свойствами, как заводской, но со своей задачей справится. Для его изготовления потребуется всего два ингредиента: канифоль и железные опилки.

Чтобы получить более прочное соединение припоя и металла, можно изготовить так называемый плавень. Для этого необходимо смешать следующие вещества в таких пропорциях:

  • калий хлористый – 56%;
  • литий хлористый – 23%;
  • криолит – 10%;
  • крупная пищевая соль – 7%;
  • натрий сернокислый – 4 %.

Ингредиенты нужно измельчить, смешать и ссыпать в герметичную стеклянную посуду. Хранят плавень в месте, защищенном от прямых солнечных лучей.

Припой

Использовать оловянно-свинцовые припои для пайки алюминия не рекомендуется. И дело здесь не в их составе или прочности. Дело в том, что они не в состоянии обеспечить надлежащую антикоррозионную защиту соединения. Если вы все же решили использовать обычный припой, то перед тем как запаять алюминиевый радиатор, вам придется позаботиться о приобретении специального лака, который впоследствии будет защищать отремонтированный участок от коррозии.

Но лучше сразу купить специальный припой, предназначенный именно для этого металла. Сегодня в продаже можно найти множество составов для пайки алюминия, содержащих серебро, медь, цинк, кремний и т. п. Из недорогих припоев российского производства можно отметить такие смеси, как ЦОП-40 (олово – 60%, цинк – 40%) и 34-А (алюминий – 66%, медь – 28%, кремний – 6%). Процентное содержание цинка в припое определяет прочность соединения и антикоррозионную стойкость. Иными словами, чем его больше, тем лучше.

Как запаять алюминиевый радиатор автомобиля своими руками

Переходим к процессу пайки. Сначала проблемный участок тщательно зачищается надфилем и наждачной бумагой. Если на нем расположены ламели, их нужно аккуратно удалить пассатижами. Дальше место ремонта обезжиривается при помощи ацетона.

Когда подготовка к пайке будет закончена, можно наносить флюс. После этого начинаем прогревать место соединения. Если вы используете газовую горелку или паяльную лампу, следите за тем, чтобы флюс не выгорел раньше времени. Паяльником его наносить проще. Достаточно обмакнуть его рабочий элемент в смесь и перенести ее на обрабатываемую поверхность.

Теперь пришло время нанесения припоя. Лучше, если он будет в виде прутка или проволоки. Припой прикладывается к месту соединения и тщательно прогревается паяльником (горелкой). Когда он равномерно растечется, необходимо дать ему остыть, после чего желательно нанести второй (страховочный) слой. По окончании работ образовавшиеся наплывы можно убрать при помощи наждачной бумаги.

Таки пересилил лень и решил отписаться о пайке радиатора!
Пока в БЖ была тишина, к моему удивлению, количество подписчиков перевалило за сотню! Это очень радует, значит стоит продолжать писать!

Писать я перестал на моменте пайки радиатора. К сожалению, за это время почти ничего не изменилось. Работа, потом сессия, периодические ремонты второй машины и т.д. не давали заниматься Волгой.

Теперь к делу: экспериментальная некромантия радиаторов принесла свои плоды — я неплохо научился паять радиаторы, плюс уяснил, что не все, что паяется, стоит паять.
Напомню, что после промывки радиатора, лимонной кислотой он начал изрядно течь, в связи с чем, я и решил попытаться его самостоятельно запаять.
Думаю, что будет интереснее и полезнее, если это будет не просто история, а некий мануал, по пайке. Благо опыта накопилось немало, да и в интернетах, я особо не встречал описания того, как это делается.

Инструмент и материалы:

Первая и необходимая вещь, это паяльник, даже два — один — «а-ля топорик», для хорошего прогрева больших площадей, второй — тонкий, для запайки в труднодоступных местах. Газовая паяльная лампа, тоже незаменимая вещь. Щипцы, для выковыривания «сеточки» радиатора. Ну и щетки на дрель для зачистки.
Сначала я пробовал использовать для пайки спирто-канифольный флюс, он у меня остался с тех пор, как я, в отрочестве, паял педальку для гитары. Тогда он мне очень понравился, но тут он совершенно не годится. Кроме того, что паяется им плохо, так он ещё оставляет в припое прослойки, через которые может просачиваться охлаждающая жидкость. Поэтому я решил использовать паяльную кислоту — она подходит отлично.
И конечно, припой. Его я извел более 300 грамм. С завода радиатор запаян припоем марки ПОС 40. Сначала, я тоже пробовал паять им, но это очень муторно, и радиатор быстро остывает до температуры, которой недостаточно для этой марки, поэтому я перешел на ПОС 61.

Процесс:
Сначала надо определить где течет. В худшем случае, мы просто увидим огромную дыру. Следующая степень, легкая течь, при заполнении радиатора водой. Ну и наконец когда крупных дыр не осталось, радиатор проверяется давлением. Делал это я так:

Не секрет, что радиатор автомобиля – одна из наиболее важных автомобильных деталей в системе охлаждения мотора транспортного средства. Его основным предназначением является своевременный отвод тепла от мотора внутреннего сгорания в атмосферу. Это происходит благодаря циркуляции жидкости по каналам, которых в теплообменнике авто размещено достаточно много. Так, в статье описаны актуальные для автовладельцев решения о том, как запаять радиатор авто, и какой инвентарь следует подготовить для этих целей.

Каждому водителю следует понимать, что ключевым фактором корректного функционирования системы охлаждения является ее герметичность. Это означает, что даже самая маленькая и незаметная трещина полностью выведет ее из строя. Перед работами по запаиванию детали важно изучить процесс ремонта радиатора охлаждения двигателя своими руками, а также определить, какой клей следует использовать в каждом конкретном случае.

Методы ремонта радиатора авто

Если заметили, что радиатор автомобиля стал неисправным – нужно позаботиться о его скорейшем восстановлении. Иначе придется вкладываться уже в более дорогостоящий ремонт двигателя. Для того, чтобы качественно запаять радиатор, потребуется определиться с наиболее подходящим для этого дела методом. Самыми популярными являются такие способы восстановления целостности данной запчасти:

  1. Пайка. Пластиковые корпусы запчасти всегда изготавливаются из устойчивого к воздействиям высоких температур материала. Это означает, что изделие допускается паять самым обыкновенным паяльником. Так можно добиться достаточно долгосрочного эффекта.
  2. Холодная сварка. Под этим названием понимается специальная масса из пластических смол, железа и химических добавок. Метод холодной сварки позволяет максимально быстро справиться с восстановлением детали от повреждений. Кроме того, данный способ дает возможность максимально быстро соединить две поверхности и образовать между ними качественный прочный шов.
  3. Склеивание. Такой метод наиболее оптимален для устранения не самых больших повреждений. Важно, что для этих целей подойдет далеко не каждое клеящее средство: оно должно по своим характеристикам идеально подходить для работы с материалами теплообменника.

Чем заклеить радиатор автомобиля?

Теперь давайте поговорим о том, чем заклеить радиатор и какой клей подойдет для этого наилучшим образом. Так, одним из лучших вариантов считается двухкомпонентный адгезив 3М DP 8805. Основой его состава является акрил, что дает возможность использовать состав для работы с трудно склеиваемыми материалами:

  • основными преимуществами такого клея является возможность создания достаточно прочного и надежного шва, который не будет терять свою изначальную форму при воздействии высоких температур;
  • недостатком же можно счесть довольно высокую стоимость.

Также хорошим вариантом будут специальные клеи-сварки. Они предназначены для быстрого, а главное – эффективного устранения дефектов на пластиковых поверхностях. Клеевые швы после таких составов отлично переносят не только высокие, но и низкие температуры. Кроме того, им не страшны высокие показатели атмосферного давления.

Важно, что при этом не рекомендуется использовать составы вроде суперклея, чтобы приклеить части радиатора. Обязательно учитывайте то, что клей для ремонта детали должен идеально справляться с высокими и низкими температурными режимами.

Чтобы не ошибиться в выборе, рекомендуем покупать требуемый клеящий состав в сертифицированном автомобильном магазине.

Оценка масштабов повреждения радиатора

Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.

Даже если произойдет самый незначительный удар, вероятность механического повреждения рассматриваемой запчасти достаточно высока. Особенно часто ломаются теплообменники, бачки для воды которых произведены из пластика. Поэтому принимая решение, как отремонтировать радиатор, нужно ориентироваться в первую очередь на свои возможности. Внимательно изучите все представленные выше способы и постарайтесь сориентироваться в том, какой метод будет самым удобным и простым с практической точки зрения.

Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку. Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.

Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.

Внутренний ремонт радиатора с помощью химических средств

Ремонт радиатора может быть выполнен и народными методами. Так, когда всяческие химикаты еще попросту не были изобретены, самым эффективным способом борьбы со сломанным теплообменником авто считали обыкновенную горчицу. Ее попросту засыпали в радиатор автомобиля. Так как там циркулирует горячая вода, горчица достаточно быстро разбухает и закрывает собой все небольшие трещины в патрубках.

Так, в любой момент можно приобрести химические средства, которые действуют примерно по этому же принципу. Они часто продаются под названиями «порошковый восстановитель», «восстановительные средства» или «герметики для радиатора».

Основным недостатком использования подобных химикатов является то, что вряд ли удастся узнать их точный состав или же точное место производства. Точно так, как и в ситуации с обычной горчицей, использование некоторых видов таких химикатов может привести к засорению теплообменника. Более того, иногда данные вещества могут вывести из строя и всю охладительную систему мотора.

Как запаять пластик радиатора охлаждения авто

Пайка радиатора охлаждения двигателя считается довольно простой задачей. Впрочем, с ней сможет справиться далеко не каждый из-за недостаточных знаний о том, как запаять радиатор автомобиля собственными силами. Большинство автовладельцев предпочитают отогнать свое авто на станцию технического обслуживания.

Если уверены в своих силах, то для начала стоит определить, чем заклеить пластиковый радиатор. Далее давайте рассмотрим пошаговую инструкцию, которая поможет сделать по-настоящему качественный и долговечный ремонт пластиковых частей детали.

Подготовка поверхности

Прежде, чем заклеить пластик на радиаторе машины, понадобится провести полноценную подготовку поверхности к этому процессу. С этой целью нам потребуется очистить ее от жира, пыли и грязи. Слегка смочите ветошь, и очень аккуратно протрите участки пластика вокруг полученной трещины.

Для того, чтобы достичь более качественного эффекта, рекомендуется воспользоваться спиртовым раствором. Важно, что при этом ни в коем случае нельзя переусердствовать. Дело в том, что слишком активное механическое воздействие на поврежденный участок или чрезмерное надавливание на него при очистке чревато тем, что теплообменник повредится еще больше.

Готовим клеящую смесь

Теперь нужно позаботиться о том, чем заклеить трещину на радиаторе автомобиля. Так, займемся подготовкой клеящей смеси. Если решено пользоваться исключительно специально предназначенным для таких целей клеем, то его использование будет максимально простым.

Небольшое количество клеящего вещества нужно нанести непосредственно на поврежденный участок. Когда на детали отсутствует определенный кусочек корпуса или нет зазора между двумя половинками, которые образуются из-за трещины, то рекомендуется присыпать жидкую основу порошковым компонентом клея.

Так, если сама трещина является слишком глубокой или отсутствует достаточно большая часть корпуса, необходимо выполнять склеивание в несколько этапов. Следует два или три раза наносить клей на неисправный участок, дожидаясь пока каждый из слоев практически полностью высохнет. Когда образовавшуюся щель получится полностью заполнить сухим градулянтом, рекомендуется его пропитать жидким составом. Так вы сможете быть полностью уверенными в том, что он отлично закрепится на поверхности запчасти.

Холодная сварка

Кроме того, заклеить радиатор автомобиля можно с помощью холодной сварки. Так как она поставляется в виде достаточно густой замазки, достаточно будет нанести ее на шов и подождать полного остывания. Важно, что эта самая замазка должна наноситься аккуратным и ровным слоем, чтобы шов был максимально качественным.

Холодную сварку требуется использовать в качестве:

  • основного метода восстановления работоспособности;
  • дополнительного средства закрепления результата, полученного благодаря пайке или склеиванию.

Нанесенный поверх слоя клея слой холодной сварки позволит надолго сохранить качество ремонта автозапчасти и продлить эксплуатационный срок детали.

Финальный этап

Когда клей окончательно застыл и все основные рабочие этапы завершены, нужно произвести финальную обработку поверхности. Следует добиться того, чтобы образовавшийся шов стал аккуратным и гладким. Для таких целей место спайки понадобится обработать мелкозернистой наждачной бумагой, а в идеале – шлифовальной машинкой.

Таким образом получится избавиться ото всех мелких недостатков, которые не лучшим образом повлияют на дальнейшую эксплуатацию изделия. После того, как такая обработка будет произведена, установите теплообменник обратно на его место.

Ремонт алюминиевого радиатора автомобиля своими руками

Рассмотрим как запаять алюминиевый радиатор автомобиля в домашних условиях. Обычно алюминиевые устройства ремонтируются по особому принципу. Так, в обязательном порядке придется паять область повреждения.

Прежде всего понадобится снять радиатор и слить с него все остатки жидкости. Бачки промывают под проточной водой и высушивают до тех пор, пока внутри не останется ни капли воды. Кроме того, нужно максимально тщательно оценить состояние бака. Отыщите в нем даже мельчайшие трещины и недостатки. Так, для этого возьмите большой таз с водой или ванную, подготовьте насос или компрессор. Фитинг крышки закройте ровно так же, как и патрубки системы охлаждения, при этом один из них соедините с насосной трубкой. Устройство уложите в ванную и подайте воздух. Проследите за выходом пузырьков, которые будут появляться из трещин.

Отремонтировать алюминиевый радиатор автомобиля обыкновенным паяльником не получится. Нужно достаточно мощное устройство, которое вряд ли найдется в быту. Так, потребуется аппарат, мощность которого составляет примерно 250 ватт. Сам же алюминий понадобится предварительно прогреть, для чего необходимо воспользоваться специальной газовой горелкой.

Важно, что в данном процессе требуется точное соблюдение базовых мер безопасности. Использование такой аппаратуры не по инструкции чревато получением серьезной травмы.

Меры безопасности

Ремонтируя радиатор автомобиля, стоит быть крайне осторожным и соблюдать определенные меры безопасности. Сам теплообменник в обязательном порядке должен быть отсоединен. Слейте всю жидкость в полном объеме.

Если ранее не имели опыта работы с паяльником, лучше доверить данную задачу профессионалам. При этом следует как минимум потренироваться на менее важных поверхностях и деталях авто.

В работе с холодной сваркой или клеем важно пользоваться перчатками, чтобы не повредить руки. К тому же, обязательно ориентируйтесь на инструкции по применению клея. Так можно не только добиться идеального эффекта от ремонта, но и защитить руки от вредного воздействия клеящих составов.

Выводы

Итак, следуя рекомендациям и советам в статье определить чем заклеить автомобильный радиатор не составит особого труда. При этом главное соблюдать некоторые меры безопасности и выбрать оптимальный вариант ремонта. Если не уверены в том, что сможете самостоятельно справиться с такой задачей – лучше не рискуйте и обратитесь за помощью к квалифицированным автомеханикам.

Остаются какие-либо вопросы? В таком случае советуем посмотреть видео как отремонтировать радиатор автомобиля в домашних условиях. Желаем удачи в вашем начинании!

Пайка радиатора охлаждения двигателя автомобиля: алюминиевые и медные радиаторы


На чтение 7 мин. Просмотров 319 Опубликовано
Обновлено

Радиатор – важный элемент системы охлаждения автомобиля, главная задача которого – защита двигателя от перегрева. При неисправности данного элемента двигатель может и вовсе выйти из строя.

Одной из основных причин поломки данного узла является нарушение целостности трубок, в результате чего происходит утечка охлаждающей жидкости. Соответственно починка устройства сводится к поиску течи и ее устранению. Пайка радиатора охлаждения двигателя позволяет отремонтировать данный узел.

Устройство радиатора

Радиаторы охлаждения используются не только в автомобилях, устройства широко применяются во многих приборах. Стоит хотя бы вспомнить про кондиционеры и холодильники.

Во всех применениях они выполняют одинаковую функцию. В то же время, несмотря на многие конструктивные сходства, радиаторы имеют и множество различий в зависимости от сферы использования.

В автомобилях данный узел представляет набор тонких пластин, через которые проходят алюминиевые трубки. Данная конструкция позволяет обеспечить максимальную теплоотдачу.

[box type=”fact”]По трубкам протекает охлаждающая жидкость. Ее задача сводится к переносу от нагреваемых участков двигателя к пластинам тепла, на которых происходит его рассеяние. С целью увеличения эффективности теплоотдачи, радиатор постоянно обдувается вентилятором.[/box]

Данный элемент имеет относительно простое устройство. Тем не менее важность радиатора трудно переоценить.

Как и любое другое оборудование, данный узел рано или поздно выходит из строя и появляется необходимость .

Устройство радиатора охлаждения двигателя.

К основным неисправностям следует отнести:

  • засорение трубок;
  • нарушение герметичности;
  • повреждение трубок.

Разгерметизация и появление течи в результате формирования трещин зачастую обусловлено попаданием камней в устройство из-под колес впереди едущих машин. В случае выхода из строя радиатора или нарушений в работе водитель столкнется с проблемой перегрева мотора.

Стоит также отметить, трубки, использующиеся в циркуляции жидкости, очень тонкие. В связи с чем они могут выходить из строя не только в результате механических повреждений, но и из-за коррозии. Даже незначительная ржавчина может привести к нарушению работы данного устройства.

[box type=”info”]Протекающий радиатор – серьезная проблема, требующая безотлагательного решения. А поскольку починка в сертифицированных сервисных центрах может стоить недешево, то многие водители прибегают к пайке радиатора автомобиля в «гаражных условиях» своими руками.[/box]

Стоит отметить, чтобы починить , не понадобится использование большого количества устройств и серьезных навыков. Поэтому пайка алюминиевого радиатора будет под силу практически каждому автолюбителю.

Суть ремонта сводится к необходимости запаять все места течи с помощью сварки.

Подготовительные работы

Правильно выполненные подготовительные – залог качественного и надежного ремонта. Необходимо заранее подготовить нужный инструмент и материалы.

Чтобы пайка алюминиевых радиаторов прошла успешно, место утечки жидкости необходимо хорошо прочистить и удалить всю грязь. Затем эти места необходимо запаять с помощью олова.

Не забывайте, что рабочий автомобильный радиатор – залог длительной службы движка. При появлении протечки жидкости не стоит терять время и рисковать своим транспортным средством. Поскольку ремонт возможен своими руками в гаражном помещении, не стоит откладывать это дело на потом.

По своей сути, радиатор охлаждения такой же, как и у батарей отопления, только его функции строго обратные. В то же время нетрудно представить себе, что произойдет, если в батарее появится трещина и через нее начнет протекать вода.

Конструкция радиатора охлаждения двигателя.

Тут все то же самое, нельзя терять время понапрасну, необходимо поскорее приступить к устранению неисправности.

Перед ремонтом не забудьте слить всею охлаждающую жидкость. Если используется тосол, то его лучше слить в отдельную емкость. Для этих целей можно использовать пластиковую тару объемом не менее десяти литров.

Затем необходимо будет демонтировать устройство и после разместить на ровной, устойчивой поверхности.

Следующий шаг – очистка радиатора, изнутри и снаружи. В этих целях используют мягкую щетку с неагрессивным моющим раствором, или сжатый воздух компрессора. Желательно убрать всю грязь между ребрами. Это поможет лучше увидеть источник протечки.

Очистить внутренние полости агрегата подручными средствами будет непросто. Для этих целей лучше воспользоваться специальным средством. Оно поможет удалить накипь и другие загрязнения.

Не забудьте перед использованием средства закрыть отверстия радиатора. Это необходимо, чтобы жидкость для очистки не вытекла. После того, как все загрязнения растворятся, нужно слить полученную «жижу» и промыть внутренние полости проточной водой.

Маслянистые загрязнения лучше всего удаляются растворителями, например, бензином. Небольшое количество заливается в радиатор, после чего его необходимо немного потрясти. Затем точно так же следует слить растворитель и промыть все проточной водой.

Пайка радиатора

Горелка для пайки радиатора охлаждения.

Пайка позволяет не только надежно соединять металлические детали, но и устранять некоторые дефекты в них. Одной из основных проблем алюминия является сильная подверженность окислению.

При работе с алюминием применяют специальный . Он изготавливается из висмута.

Если все же было решено отремонтировать данное устройство своими руками, тогда необходимо будет приготовить некоторые материалы. При починке латунного автомобильного радиатора необходимо запастись листовым отрезком из того же материала.

Не забудьте про обезжиривающее средство и паяльник. Если же проблема с системой охлаждения связана не с трубками, а с пластиковым бочком, тогда главным инструментом будет термофен.

В качестве присадок используют прутки. Их марка отмечена на бочке. Таким образом радиатора автомобиля не вызовет никаких проблем.

Ремонтировать технику и оборудование никто не любит. Особенно если речь идет про платную починку. Но даже и в домашних условиях не всегда появляется достаточно свободного времени для восстановления работы охлаждающей системы автомобиля.

Чтобы избежать частых поломок, необходимо придерживаться нескольких правил. Они продлят «жизнь» радиатору в несколько раз, а водителю сэкономят время и деньги.

Очень важно использовать только специализированную охлаждающую жидкость. Использование простой воды может привести к серьезным последствиям. В воде трубки будут деградировать и очень быстрой выйдут из строя.

[box type=”warning”]Не стоит забывать о своевременной замене жидкости. Эту процедуру необходимо выполнять минимум один раз на 40 000 километров. Именно после такого пробега антифриз и тосол загрязняются достаточно сильно.[/box]

Если вдруг случилось так, что поломка застала в пути, не стоит продолжать эксплуатировать машину. Возможно попытаться заделать течь на скорую руку с использованием холодной сварки. Однако этот метод является не очень эффективным.

Холодная сварка – это специальный ремонтный набор. С его помощью получится провести ту же работу, что и с обычной пайкой. То есть: устранить отверстия, восстановить прочность швов, прикрепить друг к другу металлические части.

Особенности пайки алюминиевого радиатора.

Подобные наборы продаются в авто-магазинах, а также могут встречаться в строительных торговых точках. На сегодняшний день есть много производителей данного продукта. Все они, как правило, качественные, поэтому с выбором проблем не возникнет.

С помощью холодной сварки удастся устранить достаточно крупные отверстия и трещины. Данная процедура делается с помощью жестяной заплатки. Ею заклеивают отверстие с использованием специального клея.

Если же в результате поломки сформировалась протяженная трещина, тогда лучше заменить старый радиатор на новый.

Итог

Поломка радиатора охлаждения – это серьезная проблема, которая требует безотлагательного устранения. Данная неисправность может привести к выходу из строя двигателя из-за перегрева. В связи с этим ремонт необходимо выполнить как можно быстрее.

Пайка радиатора охлаждения – это один из доступных методов починки, которую удастся осилить своими руками. Используя подручные инструменты, такие как паяльник для пайки и термофен, можно самостоятельно отремонтировать радиатор и неплохо сэкономить на сервисном обслуживании автомобиля.

Ремонт радиатора своими руками: паять или менять? — Рамблер/авто

Каждая деталь автомобиля имеет свой собственный ресурс, а работа без поломок на протяжении длительного времени невозможна ни для одного устройства.

Это относится и к радиатору автомобиля, рассматриваемого как наиболее слабая часть мотора. Его соты со временем будут забиты грязью, попадающей в них из рубашки охлаждения двигателя. И самое главное, что в него на постоянной основе прилетают камни и разного рода мусор, вылетающие из-под колес других автомобилей. В зимнее время года на него оказывают сильное влияние химические вещества, находящиеся в составе смеси для посыпки дорог. Результатом этого может стать протечка радиатора.

Действия при протекании радиатора. После того, как была обнаружена течь радиатора, перед владельцем автомобиля встает вопрос — заменить неисправный радиатор или же попробовать его отремонтировать? Естественно, что приобретение новой детали позволит предотвратить возникновение проблем еще на протяжении нескольких лет. Касательно же ремонтных работ, то современные средства для пайки дают возможность практически полного восстановления вышедшей из строя детали, потратив не это даже меньше третьей части ее общей стоимости.

Еще одним положительным моментом от выполнения ремонта становится то, что если ваш автомобиль зарубежного производства, то заказ запчастей для него может выполняться только за границей, и их доставка может занимать длительное время. Проведение же ремонтных работ может быть завершено за один день.

Но без наличия практических навыков, за это лучше не браться. Попытка устранения проблемы «народными методами» может не только не помочь, но и привести к тому, что его дальнейшее использование будет невозможно. Одним из вариантов может быть закрытие герметиком места течи, но при этом велика вероятность, что им забьются и рабочие соты.

Помимо этого, при попадании частиц герметика в систему охлаждения, они могут забить каналы, ведущие к отопителю и патрубкам, что может вызвать нарушение системы циркуляции воды или другой жидкости для охлаждения. Это намного увеличит стоимость ремонта, так как придется выполнять полную чистку системы и замену охлаждающей жидкости. Но пайка радиатора только отсрочит его замену на некоторое время, в то же время снижая его функции.

Самостоятельный ремонт. После принятия решения о попытке самостоятельного ремонта, необходимо в первую очередь снять радиатор с автомобиля и полностью слить из него всю жидкость. Это сделает ремонт намного более удобным, так как можно будет подобраться ко всем местам, требующим ремонта, и заливка припоя будет производиться равномерно. Для выявления всех поврежденных мест радиатора стоит закрыть его отверстия полиэтиленом и погрузить в воду. Поврежденные места проявят себя выходящими пузырьками.

После того, как они будут обнаружены, радиатор необходимо отмыть от грязи, и до блеска зачистить те места, где планируется проведение работ. Делается это при помощи щетки по металлу, наждачной бумаги и мелкого надфиля. Именно от качества этой работы и будет зависеть успешность соединения припоя и металла, потому очистка должна быть выполнена очень тщательно. По ее окончании зачищенные места обезжириваются ацетоном.

Проще всего производить пайку медных радиаторов, немного более трудоемкими окажутся алюминиевые.

Итог. Пайка получившего повреждения радиатора — дело несложное. Цена такого варианта будет намного меньше, чем при покупке нового. Но его эффективность будет уже не настолько большой, и в полной мере полагаться на его нормальную работу уже не стоит.

Видео дня. С 1 марта в России изменятся правила техосмотра автомобилей

Как паять радиатор автомобиля видео

Радиаторы для рассеивания тепла охлаждающей жидкости, применяемые в автомашинах, являются одними из слабых мест в моторе, так как для обеспечения высокой эффективности теплоотдачи выполняются из тонколистового материала. Под действием агрессивных сред и вибрации они нередко начинают протекать в различных местах. Кроме того, они располагаются в лобовой части под декоративной решёткой и при столкновениях или попаданиях камней пробиваются в первую очередь.

Самое слабое место в моторе — радиатор

Поэтому ремонт радиатора охлаждения является достаточно востребованной услугой в автомобильных мастерских. Восстановление радиатора в основном представляет собой заделку дырок и трещин в его рубашке и трубах. При наличии навыков в пайке металла можно восстановить радиатор самостоятельно у себя дома или гараже.

Как запаять радиатор в домашних условиях

Восстановление радиатора автомобиля включает в себя несколько этапов:

  1. Слив тосола, демонтаж радиатора с машины и подготовка его к пайке.
  2. Подготовка необходимых инструментов, материалов и приспособлений.
  3. Паяние дефектных мест.
  4. Проверка качества ремонта и установка радиатора на машину.

Для выполнения качественной пайки необходимо снять радиатор с машины, так как при этом будут доступны все дефектные места и обеспечена равномерная заливка их расплавленным припоем. Чтобы выявить на нём все щели, нужно закрыть отверстия полиэтиленовой плёнкой и опустить его в ванну с водой. При наличии трещин, над ними появится пузырьковый след, указывающий точное расположение дефектных мест.

Видеоурок о том, как запаять радиатор ВАЗ 2101

Отметив эти места, следует отмыть радиатор от грязи и зачистить до металлического блеска районы расположения трещин и повреждений с помощью железной щётки, наждачной бумаги и мелкого надфиля. Эту работу нужно проводить с особой тщательностью, так как от неё зависит качество сцепления припоя с металлом и результат всего восстановления. Чтобы достать до трещин под рёбрами рубашки, можно использовать тонкие плоские и полукруглые надфили. После тщательной зачистки повреждённые места следует обработать ацетоном или спиртом, чтобы обезжирить их.

Теперь можно приступить непосредственно к процессу пайки. Чтобы пайка была плодотворной и эффективной, нужно правильно выбрать материалы и инструменты для работы.

В зависимости от того, из чего сделан радиатор, вам может понадобиться:

  • электрический паяльник мощностью 100-150Вт;
  • газовая горелка;
  • оловянно-свинцовый припой;
  • флюс;
  • раствор канифоли в спирте.

Как паять медный радиатор

Припой ПОС-60 отлично подойдет для запаивания медного радиатора

Радиатор, изготовленный из меди, паяется легко и для него подойдёт припой марки ПОС-60, имеющий невысокую температуру плавления. Если радиатор латунный, то можно использовать более тугоплавкий припой ПОС-40, но при этом следует дольше прогревать место пайки, чтобы достичь хорошего качества и эффективности пайки. Перед нанесением припоя на повреждённую поверхность следует хорошо прогреть это место с помощью газовой горелки, а затем наложить слой жидкой канифоли.

Далее, не давая остынуть радиатору, нужно быстро наложить кусочки припоя и размазать их равномерно по всей зачищенной площади повреждённого участка с помощью разогретого паяльника. Канифоль будет способствовать хорошему лужению и сцеплению припоя с медной поверхностью радиатора. Хороший результат достигается также при использовании вместо канифоли специального флюса ЗИЛ-2.

Как паять алюминиевый радиатор

Свойство алюминия моментально окисляться на воздухе усложняет процесс пайки таких радиаторов.

Висмутовый припой нужно использовать при пайке алюминиевых радиаторов

Для запаивания трещин радиаторов из алюминия потребуется висмутовый припой ПОСВ-33 или ПОСВ-50 и специально приготовленный порошок в следующем составе:

  • хлористый калий — 56%;
  • хлористый литий — 23%;
  • криолит — 10%;
  • поваренная соль (хлористый натрий) — 7%;
  • сернокислый натрий — 4%.

Порошковую смесь следует перед употреблением расплавить в тигле и покрыть им прогретый и обезжиренный участок повреждённой поверхности радиатора. После этого накладываются кусочки припоя, которые расплавляются и распределяются по поверхности горячим паяльником. Слой расплавленной порошковой смеси не даёт окислиться алюминию и происходит лужение поверхности припоем.

Качество пайки можно испытать после остывания радиатора, заполнив его водой и проверив на герметичность. Если результат проверки положительный, то можно монтировать радиатор на двигатель. В случаях, когда повреждён пластиковый патрубок или боковина радиатора, то восстановление производится их склеиванием с помощью холодной сварки или эпоксидного клея.

Не секрет, что радиатор автомобиля – одна из наиболее важных автомобильных деталей в системе охлаждения мотора транспортного средства. Его основным предназначением является своевременный отвод тепла от мотора внутреннего сгорания в атмосферу. Это происходит благодаря циркуляции жидкости по каналам, которых в теплообменнике авто размещено достаточно много. Так, в статье описаны актуальные для автовладельцев решения о том, как запаять радиатор авто, и какой инвентарь следует подготовить для этих целей.

Каждому водителю следует понимать, что ключевым фактором корректного функционирования системы охлаждения является ее герметичность. Это означает, что даже самая маленькая и незаметная трещина полностью выведет ее из строя. Перед работами по запаиванию детали важно изучить процесс ремонта радиатора охлаждения двигателя своими руками, а также определить, какой клей следует использовать в каждом конкретном случае.

Методы ремонта радиатора авто

Если заметили, что радиатор автомобиля стал неисправным – нужно позаботиться о его скорейшем восстановлении. Иначе придется вкладываться уже в более дорогостоящий ремонт двигателя. Для того, чтобы качественно запаять радиатор, потребуется определиться с наиболее подходящим для этого дела методом. Самыми популярными являются такие способы восстановления целостности данной запчасти:

  1. Пайка. Пластиковые корпусы запчасти всегда изготавливаются из устойчивого к воздействиям высоких температур материала. Это означает, что изделие допускается паять самым обыкновенным паяльником. Так можно добиться достаточно долгосрочного эффекта.
  2. Холодная сварка. Под этим названием понимается специальная масса из пластических смол, железа и химических добавок. Метод холодной сварки позволяет максимально быстро справиться с восстановлением детали от повреждений. Кроме того, данный способ дает возможность максимально быстро соединить две поверхности и образовать между ними качественный прочный шов.
  3. Склеивание. Такой метод наиболее оптимален для устранения не самых больших повреждений. Важно, что для этих целей подойдет далеко не каждое клеящее средство: оно должно по своим характеристикам идеально подходить для работы с материалами теплообменника.

Чем заклеить радиатор автомобиля?

Теперь давайте поговорим о том, чем заклеить радиатор и какой клей подойдет для этого наилучшим образом. Так, одним из лучших вариантов считается двухкомпонентный адгезив 3М DP 8805. Основой его состава является акрил, что дает возможность использовать состав для работы с трудно склеиваемыми материалами:

  • основными преимуществами такого клея является возможность создания достаточно прочного и надежного шва, который не будет терять свою изначальную форму при воздействии высоких температур;
  • недостатком же можно счесть довольно высокую стоимость.

Также хорошим вариантом будут специальные клеи-сварки. Они предназначены для быстрого, а главное – эффективного устранения дефектов на пластиковых поверхностях. Клеевые швы после таких составов отлично переносят не только высокие, но и низкие температуры. Кроме того, им не страшны высокие показатели атмосферного давления.

Важно, что при этом не рекомендуется использовать составы вроде суперклея, чтобы приклеить части радиатора. Обязательно учитывайте то, что клей для ремонта детали должен идеально справляться с высокими и низкими температурными режимами.

Чтобы не ошибиться в выборе, рекомендуем покупать требуемый клеящий состав в сертифицированном автомобильном магазине.

Оценка масштабов повреждения радиатора

Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.

Даже если произойдет самый незначительный удар, вероятность механического повреждения рассматриваемой запчасти достаточно высока. Особенно часто ломаются теплообменники, бачки для воды которых произведены из пластика. Поэтому принимая решение, как отремонтировать радиатор, нужно ориентироваться в первую очередь на свои возможности. Внимательно изучите все представленные выше способы и постарайтесь сориентироваться в том, какой метод будет самым удобным и простым с практической точки зрения.

Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку. Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.

Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.

Внутренний ремонт радиатора с помощью химических средств

Ремонт радиатора может быть выполнен и народными методами. Так, когда всяческие химикаты еще попросту не были изобретены, самым эффективным способом борьбы со сломанным теплообменником авто считали обыкновенную горчицу. Ее попросту засыпали в радиатор автомобиля. Так как там циркулирует горячая вода, горчица достаточно быстро разбухает и закрывает собой все небольшие трещины в патрубках.

Так, в любой момент можно приобрести химические средства, которые действуют примерно по этому же принципу. Они часто продаются под названиями «порошковый восстановитель», «восстановительные средства» или «герметики для радиатора».

Основным недостатком использования подобных химикатов является то, что вряд ли удастся узнать их точный состав или же точное место производства. Точно так, как и в ситуации с обычной горчицей, использование некоторых видов таких химикатов может привести к засорению теплообменника. Более того, иногда данные вещества могут вывести из строя и всю охладительную систему мотора.

Как запаять пластик радиатора охлаждения авто

Пайка радиатора охлаждения двигателя считается довольно простой задачей. Впрочем, с ней сможет справиться далеко не каждый из-за недостаточных знаний о том, как запаять радиатор автомобиля собственными силами. Большинство автовладельцев предпочитают отогнать свое авто на станцию технического обслуживания.

Если уверены в своих силах, то для начала стоит определить, чем заклеить пластиковый радиатор. Далее давайте рассмотрим пошаговую инструкцию, которая поможет сделать по-настоящему качественный и долговечный ремонт пластиковых частей детали.

Подготовка поверхности

Прежде, чем заклеить пластик на радиаторе машины, понадобится провести полноценную подготовку поверхности к этому процессу. С этой целью нам потребуется очистить ее от жира, пыли и грязи. Слегка смочите ветошь, и очень аккуратно протрите участки пластика вокруг полученной трещины.

Для того, чтобы достичь более качественного эффекта, рекомендуется воспользоваться спиртовым раствором. Важно, что при этом ни в коем случае нельзя переусердствовать. Дело в том, что слишком активное механическое воздействие на поврежденный участок или чрезмерное надавливание на него при очистке чревато тем, что теплообменник повредится еще больше.

Готовим клеящую смесь

Теперь нужно позаботиться о том, чем заклеить трещину на радиаторе автомобиля. Так, займемся подготовкой клеящей смеси. Если решено пользоваться исключительно специально предназначенным для таких целей клеем, то его использование будет максимально простым.

Небольшое количество клеящего вещества нужно нанести непосредственно на поврежденный участок. Когда на детали отсутствует определенный кусочек корпуса или нет зазора между двумя половинками, которые образуются из-за трещины, то рекомендуется присыпать жидкую основу порошковым компонентом клея.

Так, если сама трещина является слишком глубокой или отсутствует достаточно большая часть корпуса, необходимо выполнять склеивание в несколько этапов. Следует два или три раза наносить клей на неисправный участок, дожидаясь пока каждый из слоев практически полностью высохнет. Когда образовавшуюся щель получится полностью заполнить сухим градулянтом, рекомендуется его пропитать жидким составом. Так вы сможете быть полностью уверенными в том, что он отлично закрепится на поверхности запчасти.

Холодная сварка

Кроме того, заклеить радиатор автомобиля можно с помощью холодной сварки. Так как она поставляется в виде достаточно густой замазки, достаточно будет нанести ее на шов и подождать полного остывания. Важно, что эта самая замазка должна наноситься аккуратным и ровным слоем, чтобы шов был максимально качественным.

Холодную сварку требуется использовать в качестве:

  • основного метода восстановления работоспособности;
  • дополнительного средства закрепления результата, полученного благодаря пайке или склеиванию.

Нанесенный поверх слоя клея слой холодной сварки позволит надолго сохранить качество ремонта автозапчасти и продлить эксплуатационный срок детали.

Финальный этап

Когда клей окончательно застыл и все основные рабочие этапы завершены, нужно произвести финальную обработку поверхности. Следует добиться того, чтобы образовавшийся шов стал аккуратным и гладким. Для таких целей место спайки понадобится обработать мелкозернистой наждачной бумагой, а в идеале – шлифовальной машинкой.

Таким образом получится избавиться ото всех мелких недостатков, которые не лучшим образом повлияют на дальнейшую эксплуатацию изделия. После того, как такая обработка будет произведена, установите теплообменник обратно на его место.

Ремонт алюминиевого радиатора автомобиля своими руками

Рассмотрим как запаять алюминиевый радиатор автомобиля в домашних условиях. Обычно алюминиевые устройства ремонтируются по особому принципу. Так, в обязательном порядке придется паять область повреждения.

Прежде всего понадобится снять радиатор и слить с него все остатки жидкости. Бачки промывают под проточной водой и высушивают до тех пор, пока внутри не останется ни капли воды. Кроме того, нужно максимально тщательно оценить состояние бака. Отыщите в нем даже мельчайшие трещины и недостатки. Так, для этого возьмите большой таз с водой или ванную, подготовьте насос или компрессор. Фитинг крышки закройте ровно так же, как и патрубки системы охлаждения, при этом один из них соедините с насосной трубкой. Устройство уложите в ванную и подайте воздух. Проследите за выходом пузырьков, которые будут появляться из трещин.

Отремонтировать алюминиевый радиатор автомобиля обыкновенным паяльником не получится. Нужно достаточно мощное устройство, которое вряд ли найдется в быту. Так, потребуется аппарат, мощность которого составляет примерно 250 ватт. Сам же алюминий понадобится предварительно прогреть, для чего необходимо воспользоваться специальной газовой горелкой.

Важно, что в данном процессе требуется точное соблюдение базовых мер безопасности. Использование такой аппаратуры не по инструкции чревато получением серьезной травмы.

Меры безопасности

Ремонтируя радиатор автомобиля, стоит быть крайне осторожным и соблюдать определенные меры безопасности. Сам теплообменник в обязательном порядке должен быть отсоединен. Слейте всю жидкость в полном объеме.

Если ранее не имели опыта работы с паяльником, лучше доверить данную задачу профессионалам. При этом следует как минимум потренироваться на менее важных поверхностях и деталях авто.

В работе с холодной сваркой или клеем важно пользоваться перчатками, чтобы не повредить руки. К тому же, обязательно ориентируйтесь на инструкции по применению клея. Так можно не только добиться идеального эффекта от ремонта, но и защитить руки от вредного воздействия клеящих составов.

Выводы

Итак, следуя рекомендациям и советам в статье определить чем заклеить автомобильный радиатор не составит особого труда. При этом главное соблюдать некоторые меры безопасности и выбрать оптимальный вариант ремонта. Если не уверены в том, что сможете самостоятельно справиться с такой задачей – лучше не рискуйте и обратитесь за помощью к квалифицированным автомеханикам.

Остаются какие-либо вопросы? В таком случае советуем посмотреть видео как отремонтировать радиатор автомобиля в домашних условиях. Желаем удачи в вашем начинании!

Таки пересилил лень и решил отписаться о пайке радиатора!
Пока в БЖ была тишина, к моему удивлению, количество подписчиков перевалило за сотню! Это очень радует, значит стоит продолжать писать!

Писать я перестал на моменте пайки радиатора. К сожалению, за это время почти ничего не изменилось. Работа, потом сессия, периодические ремонты второй машины и т.д. не давали заниматься Волгой.

Теперь к делу: экспериментальная некромантия радиаторов принесла свои плоды — я неплохо научился паять радиаторы, плюс уяснил, что не все, что паяется, стоит паять.
Напомню, что после промывки радиатора, лимонной кислотой он начал изрядно течь, в связи с чем, я и решил попытаться его самостоятельно запаять.
Думаю, что будет интереснее и полезнее, если это будет не просто история, а некий мануал, по пайке. Благо опыта накопилось немало, да и в интернетах, я особо не встречал описания того, как это делается.

Инструмент и материалы:

Первая и необходимая вещь, это паяльник, даже два — один — «а-ля топорик», для хорошего прогрева больших площадей, второй — тонкий, для запайки в труднодоступных местах. Газовая паяльная лампа, тоже незаменимая вещь. Щипцы, для выковыривания «сеточки» радиатора. Ну и щетки на дрель для зачистки.
Сначала я пробовал использовать для пайки спирто-канифольный флюс, он у меня остался с тех пор, как я, в отрочестве, паял педальку для гитары. Тогда он мне очень понравился, но тут он совершенно не годится. Кроме того, что паяется им плохо, так он ещё оставляет в припое прослойки, через которые может просачиваться охлаждающая жидкость. Поэтому я решил использовать паяльную кислоту — она подходит отлично.
И конечно, припой. Его я извел более 300 грамм. С завода радиатор запаян припоем марки ПОС 40. Сначала, я тоже пробовал паять им, но это очень муторно, и радиатор быстро остывает до температуры, которой недостаточно для этой марки, поэтому я перешел на ПОС 61.

Процесс:
Сначала надо определить где течет. В худшем случае, мы просто увидим огромную дыру. Следующая степень, легкая течь, при заполнении радиатора водой. Ну и наконец когда крупных дыр не осталось, радиатор проверяется давлением. Делал это я так:

Ремонт радиатора: 3 паяльника для правильного восстановления

Радиатор вашего автомобиля необходим для правильной работы двигателя, и если в нем есть дыра или течь, потребуется ремонт радиатора или пайка . Если отверстие или утечка в вашем радиаторе не слишком велики или широки, вы можете припаять его закрытым и устранить утечку. Однако для достижения наилучших результатов при пайке радиатора необходимо знать некоторые вещи.Итак, вот несколько полезных советов, как устранить утечку в радиаторе вашего автомобиля.

Тщательно очистите место для пайки

Перед тем, как приступить к устранению утечки в радиаторе вашего автомобиля, вы должны убедиться, что область вокруг утечки полностью чиста и не имеет каких-либо препятствий. Обязательно удалите краску с протекающего радиатора с помощью небольшой шлифовальной машины или щетки из стальной проволоки. Однако при очистке области для пайки будьте осторожны, чтобы не вызвать дополнительных повреждений, которые могут увеличить размер отверстия или утечки. Радиатор обычно изготавливается из более мягких металлов, и его должно быть относительно легко очистить перед использованием. При очистке поврежденного участка радиатора используйте качественное обезжиривающее средство или очиститель тормозов, чтобы обеспечить лучшее сцепление между паяльной проволокой и радиатором.

Используйте паяльник высокой мощности и толстый провод

Перед тем, как приступить к пайке радиатора, убедитесь, что у вас есть паяльник высокой мощности и толстый или очень толстый паяльный провод.Паяльники малой мощности не производят тепла, необходимого для правильного плавления паяльной проволоки и радиатора. Вообще говоря, паяльники для хобби потребляют всего около 30 Вт. Итак, выберите сверхмощный паяльник мощностью 60 Вт или более, так как эта мощность потребуется для получения соответствующего уровня тепла для пайки негерметичного радиатора.

Нагрейте радиатор паяльником

При пайке негерметичного радиатора сначала нагрейте поврежденный участок радиатора. Поднесите кончик паяльника к радиатору, пока он не станет достаточно горячим, чтобы легко принять припой и провод. После того, как вы нагреете негерметичный участок радиатора, медленно впаяйте провод в радиатор. Обязательно полностью закройте трещину или отверстие достаточным количеством припоя, чтобы предотвратить утечку после завершения ремонта.

Отшлифовать до плоской поверхности

После того, как вы завершили пайку поврежденной части радиатора, вам нужно будет отшлифовать участок до некоторой степени гладкости.Для этого можно использовать небольшой шлифовальный круг или стальную щетку. При шлифовании отремонтированной области радиатора старайтесь удалять только заусенцы или острые края, которые остались в области пайки. На самом деле нет необходимости шлифовать паяную область до уровня или на одном уровне с остальной частью радиатора. Цель состоит в том, чтобы просто добиться полу гладкой поверхности, которая продержится долго и предотвратит протекание радиатора.

Связанные вопросы и ответы

Как узнать, что ваш радиатор небезопасен для пайки?

Все Пайка радиатора безопасна.На самом деле нет условий, делающих пайку радиатора небезопасной. Если автомобиль довольно старый и радиатор разваливается, вероятность того, что пайка поможет, очень мала. Если у вас есть небольшая утечка в радиаторе, запаивание его закрытым часто является лучшим способом устранить утечку. Перед тем, как прибегать к пайке, рекомендуется попробовать герметик для герметизации, но если это не устранит утечку, следующим шагом будет пайка. При пайке радиатора важно соблюдать осторожность, поскольку металл, из которого они сделаны, очень хрупкий и его можно легко повредить. Какова наиболее вероятная причина протечки радиатора автомобиля?

Наиболее частой причиной утечки радиатора автомобиля является возраст или столкновение. По мере старения автомобиля металл в радиаторе начинает разрушаться и портиться. Чем больше миль пробегает машина, тем тоньше и слабее она. Соль на дорогах, камнях и другом дорожном мусоре может вызвать утечку в радиаторе. Другая частая причина — столкновение. Если ваш автомобиль даже слегка изгибается, это может привести к повреждению радиатора.Также важно использовать в радиаторе подходящую охлаждающую жидкость. Неправильный тип или тот, который не разбавлен должным образом, также может вызвать повреждение радиатора. Какие сети автомобильных магазинов известны тем, что обслуживают радиаторы автомобилей?

Практически любая автомастерская полного цикла выполнит сервис радиатора . Компания Midas, более известная своей тормозной системой, также хорошо известна как потребителями, так и отраслевыми экспертами за ее обслуживание радиаторов. Предлагают как ремонт, так и замену системы охлаждения двигателя.Еще одна национальная сеть, которая отлично справляется с радиаторами, — это Tyres Plus. Хотя продажа шин — их основной бизнес, они также предоставляют полный спектр услуг по ремонту. Важно помнить, что многие из этих магазинов находятся в индивидуальном владении и управлении, поэтому постарайтесь прочитать отзывы о местных магазинах, чтобы убедиться, что они работают качественно. Это нормально, когда вентилятор радиатора автомобиля остается включенным после выключения автомобиля?

Автомобильный вентилятор радиатора часто работает в течение нескольких минут после выключения автомобиля.Это не проблема, если он выключается примерно через пять минут. Если он продолжает работать, вероятно, проблема с датчиком или реле вентилятора. Если это так, вам следует передать автомобиль на проверку профессионалу. Если вентилятор продолжает работать каждый раз, когда вы выключаете автомобиль, проверьте уровень охлаждающей жидкости и, возможно, промойте радиатор. Если вентилятор работает все время, это означает, что радиатор не выполняет свою работу так хорошо, как мог бы. Промывка радиатора может улучшить его охлаждающую способность.

Процедуры ремонта и технического обслуживания алюминиевого радиатора

Ремонт алюминиевого радиатора не так прост, как ремонт радиатора из меди и латуни. Большинству медных и латунных радиаторов достаточно просто очистить поверхность и немного припоя для ремонта. Но при ремонте алюминиевого радиатора вы смотрите на прокладки, эпоксидную смолу, сварку алюминия, пластмассы разных типов, нейлон и инструменты для обжима. Когда вы читаете это, вероятно, есть миллионы алюминиевых радиаторов, протекающих в автомобилях по всей Америке.Сегодня алюминий — один из наиболее распространенных материалов, используемых в автомобильных радиаторах. Алюминиевые радиаторы прочные и легкие, они не подвержены коррозии и не забиваются, как медные и латунные радиаторы, а алюминий эффективно рассеивает тепло. Алюминиевые радиаторы также прочнее и легче, чем радиаторы из меди и латуни. В алюминиевых радиаторах можно использовать более тонкий сердечник с более широкими трубками, что обеспечивает лучший поток воздуха и охлаждающей жидкости через радиатор.

Пластиковый радиатор бака

Алюминиевый радиатор еще называют радиатором с пластиковым баком.Пластиковые баки обжимаются на алюминиевом сердечнике с помощью прокладки для завершения герметизации. Одним из преимуществ использования пластиковых резервуаров является то, что соединения, кронштейны и заливная горловина могут быть выполнены на резервуаре в процессе формования. Это избавляет от необходимости паять все вместе, как на медно-латунном радиаторе. Пластиковые баки радиатора изготовлены из особой смеси нейлона, стекла и полимеров, которые производят очень прочный материал, способный выдерживать сильное тепло, выделяемое вашим двигателем.Часто, когда вы говорите о ремонте алюминиевого радиатора, вы действительно говорите о ремонте утечки из пластикового бака.

Алюминиевый радиатор Ремонт и устранение утечек

Радиаторы, сделанные из алюминия, могут выйти из строя так же, как радиаторы из меди или латуни. Мы рассмотрим несколько основных шагов по техническому обслуживанию, которые необходимо предпринять, чтобы предотвратить утечку алюминиевого радиатора в вашем автомобиле. Затем мы рассмотрим несколько процедур, которым вы можете следовать, чтобы отремонтировать алюминиевый радиатор, если утечка все же появится.

Смените охлаждающую жидкость

Как и в случае с любым радиатором, важно менять охлаждающую жидкость в соответствии с рекомендациями производителя. Охлаждающая жидкость может выглядеть и казаться нормальной после заливки, а защитные присадки могут со временем изнашиваться. Несвоевременная замена антифриза является одной из основных причин утечек как алюминиевых, так и медных радиаторов.

Низкий уровень охлаждающей жидкости

Важно, чтобы ваша система охлаждения была заполнена.Наблюдение за приборами может помочь вам понять, что происходит с вашим автомобилем. Если манометр показывает, что ваш нагревается, а затем возвращается к нормальному диапазону, а затем снова становится горячим, возможно, у вас неисправен термостат или уровень жидкости низкий. Низкий уровень охлаждающей жидкости может создать воздушный карман или пузырь в системе охлаждения, что приведет к перегреву и серьезным повреждениям. Всегда помните, что показывают ваши датчики, и часто проверяйте систему охлаждения и уровни жидкости.

Трещины эпоксидной смолы

Многие алюминиевые радиаторы имеют эпоксидное уплотнение вокруг трубок, где трубки входят в коллектор.Иногда эта эпоксидная смола может треснуть или оторваться от коллектора, что приведет к развитию утечки. В таких случаях, вероятно, следует заменить радиатор. Остановить утечку эпоксидной смолы в радиаторе, которая представляет собой протечку трубы, ведущей к коллектору, очень сложно. Если это небольшая просачивающаяся утечка, вы можете попробовать остановить утечку алюминия в качестве временного решения.

Пластиковый резервуар с трещиной

Трещина пластикового бачка радиатора является очень распространенным явлением, и наиболее вероятное место ее возникновения — это задняя часть впускного бачка сразу за штуцером шланга, идущего к радиатору от двигателя.Впускной бак — это самое горячее место на радиаторе, и постоянное тепло, попадающее на заднюю часть бака, может привести к ослаблению пластика и растрескиванию. Если вы любитель дома, вероятно, не стоит пытаться отремонтировать трещину радиатора в этом месте. Лучше всего заменить бак или полностью заменить радиатор. Вы можете отремонтировать пластиковые резервуары, как показано в этом видео, но это то место, которое труднее всего ремонтировать.

Утечка из прокладки радиатора

Есть прокладка, в которой пластиковый резервуар садится на алюминиевый сердечник.Бачок радиатора обжат на этой прокладке, и иногда охлаждающая жидкость может просачиваться. Этот тип утечки алюминиевого радиатора является обычным явлением, и вы можете попробовать немного остановить утечку и посмотреть, поможет ли это. Если ограничитель утечки не устраняет негерметичный радиатор, вы можете попробовать выполнить ремонт своими руками с помощью пары тисков. Главное здесь — не затягивать обжим слишком сильно, так как это может усугубить утечку. Убедитесь, что давление равномерно по всей длине резервуара, установите зажим в тисках на определенный зазор и сохраните его одинаковым по всему резервуару. Наденьте тиски на обжим и нажмите на пластиковый резервуар. Это должно правильно установить резервуар на прокладку. Посмотрите это видео о ремонте пластикового бачка радиатора.

Ремонт алюминиевого радиатора с помощью эпоксидной смолы

Чистое отверстие в алюминиевом радиаторе — это то, что вы можете исправить, если все сделаете правильно. Есть много разных способов сделать это. Вы можете попробовать сварочный шов JB, суперсплав 1, эпоксидную смолу для ремонта алюминиевых радиаторов, пайку алюминиевых радиаторов и многие другие.Следуйте инструкциям и убедитесь, что все чистое и сухое, прежде чем пытаться отремонтировать. Перейдите по этой ссылке на сварку Muggy.

Система охлаждения Электролиз

Еще один враг системы охлаждения — электролиз, то есть электрический ток, проходящий через вашу систему охлаждения, который может съесть металл. Важно убедиться, что ваша система правильно заземлена, и в противном случае металлический радиатор может просто расплавиться. Стоимость замены радиатора будет полной потерей, если электролиз не будет исправлен до установки нового радиатора.Радиатор может быть поврежден электролизом в течение нескольких дней и может оказаться мусором в течение недели, если его не устранить. Если у вас есть алюминиевый радиатор, который плавится или, кажется, разъедается, проверьте электролиз.

Алюминиевые радиаторы, как и медные и латунные радиаторы, трудно отремонтировать. Многие механики, столкнувшись с негерметичным радиатором, даже не попытаются его отремонтировать. Плохая часть этого заключается в том, что стоимость ремонта радиатора может быть намного меньше, чем стоимость замены нового радиатора. Во многих ремонтных мастерских ремонт радиатора означает просто продать вам новый радиатор на замену.Попробуйте посетить настоящую мастерскую по ремонту радиаторов, прежде чем вы получите полную стоимость замены радиатора в местной ремонтной мастерской или магазине запчастей. Помните, что хотя ремонт алюминиевого радиатора может быть трудным, его можно сделать должным образом, если отнести его в настоящую мастерскую по ремонту радиаторов.

Ремонт пластикового радиатора

Если в радиаторе вашего автомобиля есть небольшая утечка, вам может быть интересно, можно ли отремонтировать пластиковый радиатор и устранить утечку радиатора. В конце концов, в бачке радиатора находится охлаждающая жидкость под высоким давлением и высокой температурой.Вы можете спросить себя: «Как может эпоксидный клей для радиатора выдерживать такие условия?» Ответ в том, что, вероятно, не может. Это может временно устранить утечку в радиаторе, но со временем клей с радиатора, скорее всего, оторвется.

Если вы отнесете свой автомобиль в мастерскую по ремонту радиаторов для ремонта протекающего радиатора, вы часто обнаружите, что они ремонтируют металлические баки радиатора, но НЕ ремонтируют пластиковые баки радиатора. Вместо этого мастерская по ремонту радиаторов, вероятно, попытается продать вам радиатор на замену.Стоимость замены радиатора может быть очень высокой по сравнению с простым ремонтом чего-то столь незначительного и легко ремонтируемого.

Ремонт бачка радиатора совсем несложный. Просто помните о нескольких вещах, когда ремонтируете треснувший пластиковый бачок радиатора. Во-первых, ремонт должен выдерживать высокие рабочие температуры (200 ° F или 94 ° C и выше).

Во-вторых, ремонт должен содержать горячую охлаждающую жидкость под давлением, чтобы сразу было видно, когда ваш сварной шов не идеален.Из-за тяжелых условий эксплуатации баки радиатора изготовлены из армированного стекловолокном нейлона — пластика с высокой температурой размягчения. Нейлоновый пластик с высокой температурой размягчения помогает пластиковому бачку радиатора выдерживать давление и температуру.

У клеев нет шансов в такой среде. Нет никакого шанса, что адгезивное соединение может продержаться долгое время при таких температурах с водой под высоким давлением за ним.

Единственный верный способ залатать пластиковый бачок радиатора — это сварка плавлением. Ремонтный комплект для радиатора позволяет расплавить чистый нейлоновый наполнитель непосредственно в основной материал, создавая цельный и прочный ремонт, который прослужит долго.

Выполнить прочный ремонт сварного шва для радиатора не так просто, как для других пластмассовых деталей из-за высокой температуры плавления нейлона и тяжелых условий эксплуатации. Однако, следуя простой пошаговой процедуре, которую мы здесь описали, вы быстро произведете качественный ремонт.

Видео о ремонте пластикового радиатора

Пошаговое руководство — Как отремонтировать пластиковый бачок радиатора

Шаг 1

Если вы ремонтируете радиатор, пока он еще находится в машине, сливайте антифриз, пока уровень антифриза не опустится ниже линии трещины. Таким образом, антифриз не вытечет из трещины и не испортит ремонт. Очистите место с трещинами с помощью очистителя для пластика Super Prep.

Шаг 2

Если у вас есть тепловая пушка, вы можете ускорить процесс ремонта, размягчив пластик.Предварительно нагрейте свариваемый участок с помощью теплового пистолета. Медленно нагрейте, пока область внутри и вокруг V-образной канавки не станет глянцевой. На длинных трещинах предварительно нагрейте двухдюймовую часть за раз и завершите сварку в этой области, прежде чем двигаться дальше.

Шаг 3

Расплавьте V-образную канавку вдоль линии трещины краем сварочного наконечника.

Шаг 4

Расплавьте нейлоновый стержень в V-образной канавке с помощью аппарата для безвоздушной сварки пластмасс. Удилище должно получиться расплавленным и немного коричневым, но не слишком сильно обесцвеченным.Дым не очень приятный, поэтому работайте в хорошо вентилируемом помещении.

Шаг 5

Вставив нейлоновый стержень в V-образную канавку, снимите стержень с наконечника сварочного аппарата и при помощи сварочного аппарата смешайте новый пластик с пластиком радиатора. Продолжайте перемешивать, пока весь пластик не станет одного цвета. Вам необходимо хорошее сочетание существующего пластика и нового пластика, чтобы получить максимальную прочность.

Шаг 6

Подождите, пока пластик остынет и затвердеет.Ремонт радиаторов сэкономит вам много денег по сравнению с заменой радиатора.

Еще один пример ремонта радиатора

Вот еще один ремонт пластикового треснувшего радиатора. Здесь используются те же методы. Мы показываем это, чтобы показать, насколько просто починить радиатор.

Пошаговое руководство — Как отремонтировать пластиковый бачок радиатора

Шаг 1

Если вы пытаетесь устранить утечку в радиаторе, пока он еще находится в автомобиле, сливайте антифриз до тех пор, пока уровень антифриза не станет ниже линии трещины. Таким образом, антифриз не вытечет из трещины и не испортит ремонт. Очистите место с трещинами с помощью очистителя для пластика Super Prep.

Шаг 2

Если вы пытаетесь устранить утечку в радиаторе, пока он еще находится в автомобиле, сливайте антифриз до тех пор, пока уровень антифриза не станет ниже линии трещины.Таким образом, антифриз не вытечет из трещины и не испортит ремонт. Очистите место с трещинами с помощью очистителя для пластика Super Prep.

Шаг 3

Расплавьте V-образную канавку вдоль линии трещины краем сварочного наконечника.

Шаг 4

Расплавьте нейлоновый стержень в V-образной канавке с помощью аппарата для безвоздушной сварки пластмасс. Удилище должно получиться расплавленным и немного коричневым, но не слишком сильно обесцвеченным.Дым не очень приятный, поэтому работайте в хорошо вентилируемом помещении.

Шаг 5

После нанесения расплавленного нейлона в V-образную канавку снимите стержень с наконечника сварочного аппарата и используйте тепло сварочного аппарата, чтобы расплавить стержень и основной материал вместе, пока область сварки не станет того же цвета, что и остальная часть резервуара. Хорошо перемешайте, чтобы получилось хорошее перемешивание стержня и имеющегося пластика. Вот как вы узнаете, что у вас хороший сварной шов.

Шаг 6

Подождите, пока пластик остынет и снова затвердеет, и все готово.Ремонт радиаторов сэкономит вам много денег по сравнению с тем, что стоит новый радиатор.

Процедуры ремонта пластикового радиатора

Вот насколько мы уверены в ремонтном комплекте радиатора.

Видео о ремонте радиатора

Эпоксидная смола радиатора — Полное руководство по ремонту трещин в радиаторе

3 октября 2020 г. Категории: DIY Projects, Guide

Ремонт алюминиевого радиатора может быть сложной задачей, но вы можете попробовать сделать это самостоятельно, используя радиатор эпоксидная смола. Первое, что вам нужно сделать, это найти утечку, затем радиатор необходимо тщательно очистить, прежде чем вы сможете наносить эпоксидную смолу.При использовании эпоксидной смолы любая поверхность должна быть очищена и очищена от грязи, чтобы смола могла правильно приклеиваться. Когда дело доходит до алюминиевых радиаторов, сварка затруднена, и эпоксидная смола является экономичным способом ремонта.

Однако эпоксидная смола может быть опасной, поэтому вам придется работать осторожно. Кроме того, держитесь подальше от опасностей, где дети и животные не могут их достать. Ниже приведено руководство по нанесению эпоксидной смолы на радиатор для ремонта и заделки трещин в радиаторе.

Ваше полезное руководство по ремонту трещин в радиаторе

Ремонт трещин в радиаторе, определение проблемы

На что обращать внимание, если вы считаете, что в радиаторе течь.Наиболее заметным будет вода под машиной. Поскольку в вашем автомобиле может вытекать много разных жидкостей, убедитесь, что это охлаждающая жидкость, а не просто вода.

Охлаждение двигателя

Ваш первый шаг к устранению утечки — это убедиться, что автомобиль выключен и полностью остыл. Это помогает снять любое давление. Уберите все с пути, чтобы можно было легко добраться до места утечки. Полное снятие радиатора может помочь вам лучше поработать, но это может быть сложно.

У старых моделей автомобилей не должно возникнуть особых проблем со снятием радиатора, но современным автомобилям, скорее всего, потребуется профессионал для выполнения этой работы.

Попытайтесь сначала найти утечку, а затем слейте воду из радиатора до уровня чуть ниже трещины или поврежденного участка. Затем вы можете начать с очистки области с помощью очистителя тормозов. Как уже упоминалось, перед нанесением эпоксидной смолы поверхность должна быть полностью чистой.

В противном случае эпоксидная смола не схватится, и утечка все равно будет.Вы также можете отшлифовать окружающую поверхность, чтобы улучшить сцепление с эпоксидной смолой.

Снова очистите область и убедитесь, что все полностью высохло. Любая влажность также повлияет на склеивание эпоксидной смолы. После высыхания подготовьте эпоксидную смолу к нанесению на место утечки.

Ремонт трещины в радиаторе: Устранение утечки

Зона ремонта теперь чистая, сухая и готова. Вы сможете найти эпоксидную смолу, которая идет полосами, отломить кусок, который вам понадобится, прижать и потереть вместе, пока он не станет мягче. Чем больше вы сжимаете и работаете с ним, тем он становится более податливым, что облегчает работу.

  • Смешиваемая вручную двухкомпонентная эпоксидная шпатлевка, армированная сталью и не подверженная коррозии, для быстрого ремонта или восстановления любых металлических предметов!
  • SteelStik схватывается за 5 минут и полимеризуется за 1 час. Цвет темно-серый.
  • SteelStik имеет сопротивление сдвигу внахлест 900 фунтов на квадратный дюйм, выдерживает непрерывные температуры до 350F (176C) и кратковременные температуры до 450F (232C), а после полного отверждения является химически стойким к нефти, гидравлическим жидкостям и другим химикатам.SteelStik можно формовать, придавать форму, шлифовать, просверливать и нарезать резьбой.

Нанесите эпоксидную смолу и покройте всю поверхность, любые излишки можно удалить. Не торопитесь, слой должен быть нанесен правильно, чтобы при повышении давления внутри радиатора эпоксидная смола оставалась стабильной. Дайте эпоксидной смоле полностью застыть, примерно через час она затвердеет, но дайте ей полностью затвердеть на ночь.

Осмотрите свою работу

Проверьте все, прежде чем заводить машину, положите снятые вещи на место и убедитесь, что в них достаточно антифриза.Осмотрите нанесенную эпоксидную заплату, убедитесь, что она красивая и надежная. Заведите машину и осмотрите устраненную утечку. Дайте двигателю немного поработать, чтобы повысить давление. Затем проверьте свою работу еще раз, чтобы убедиться, что она все еще на месте.

Примерно через десять минут и вы не видите утечек, значит, работа выполнена правильно. Теперь вы можете все поднять. При работе с эпоксидной смолой желательно носить защитные перчатки, поскольку она токсична.

В противном случае обязательно тщательно вымойте руки, чтобы удалить всю эпоксидную смолу, если вы этого не сделали.Проверьте, нет ли других пролитых химикатов, таких как антифриз, и тщательно очистите их.

Эти химические вещества токсичны и требуют надлежащего обращения. Выбрасывая эти химические вещества, делайте это правильно, так как они также вредны для окружающей среды.

Как починить треснувший пластик радиатора

Во многих случаях, когда вы отправляете свой автомобиль на ремонт радиатора, вам отремонтируют металлический радиатор, а не пластиковый.Они попытаются убедить вас установить новый радиатор. Это может оказаться дороже, чем простой ремонт.

Простой ремонт радиатора исправить несложно. Когда речь заходит о пластиковых радиаторах, стоит обратить внимание на некоторые особенности. Любой ремонт должен выдерживать высокие температуры от 94 ° C (200 ° F) и выше.

Пластиковая эпоксидная смола для ремонта радиатора должна удерживать очень горячую и находящуюся под давлением охлаждающую жидкость. Итак, вы узнаете, правильно ли сделан ваш ремонт.Пластиковые баки радиаторов состоят из армированного стекловолокном нейлона, обладающего высокой способностью к размягчению. Это помогает всей конструкции радиатора выдерживать большие нагрузки, которым она подвергается.

Теперь давайте подробнее рассмотрим, как исправить треснувший пластик радиатора:

  • Закрепив радиатор внутри автомобиля, слейте всю воду под линию утечки или трещины. Это необходимо, чтобы вода не пролилась, пока вы заняты. Очистите участок, который необходимо отремонтировать, применив немного Super Prep Plastic Cleaner
  • Используйте термофен для более быстрого ремонта, тепло размягчит пластик
  • Нагрейте участок постепенно, вы должны заметить бороздку трещины и окружающее поверхность станет глянцевой.Когда дело доходит до более длинных трещин, каждый раз медленно нагревайте 2 дюйма ремонтной зоны и обязательно заканчивайте сварку, прежде чем переходить к следующему участку. длина разрыва
  • Возьмите нейлоновый стержень и вплавьте его в канавку с помощью аппарата для безвоздушной сварки пластмасс. Стержень оплавится на поврежденный участок. Вы заметите, что цвет стержня становится слегка коричневым.
  • Выполняйте работу в хорошо вентилируемом помещении, поскольку пары могут быть неприятными. от сварщика.Затем с помощью наконечника сварщика смешайте расплавленный нейлон со старым пластиком радиатора.
  • Растушуйте, пока не получите ровный цвет
  • Обязательно попытайтесь получить равномерное сочетание старого и нового пластика, что обеспечит более надежный ремонт
  • Дайте всему остыть и снова стать твердым

Вы также можно использовать эпоксидную смолу для ремонта пластикового радиатора, чтобы устранить утечку в пластиковом радиаторе. Легко приобрести ремонтный комплект для пластика радиатора, в который входит ваша двухкомпонентная эпоксидная шпатлевка.

Пластиковая эпоксидная смола для ремонта радиатора — это метод, аналогичный приведенному выше руководству по ремонту трещин радиатора. Лучшей эпоксидной смолой для ремонта пластиковых радиаторов будет J-B Weld, которая подойдет как для пластиковых резервуаров, так и для других металлических поверхностей.

Вопросы и ответы

Можно ли отремонтировать трещину радиатора?

Вы должны найти трещину или течь в радиаторе, тогда вы сможете исправить повреждения эпоксидной смолой. Очистите область вокруг трещины, чтобы убедиться, что вы образовали прочную связь с эпоксидной смолой, образуя плотное уплотнение.

Можно ли использовать J-B Weld на своем радиаторе?

Да, J-B Weld — лучшая эпоксидная смола для ремонта пластиковых радиаторов, и она работает на нескольких поверхностях. Для устранения утечки не нужно снимать радиатор.

Можно ли использовать эпоксидную смолу для радиаторов?

Да, эпоксидная смола для радиаторов или эпоксидная смола для холодной сварки эффективны при устранении утечки. Однако это не долгосрочное решение.Вы сами устраняете утечку радиатора, и она должна продержаться некоторое время, но рекомендуется как можно скорее получить замену.

Как починить треснувший пластик радиатора? Устранить течь можно как на металлическом, так и на пластиковом радиаторе. Пластиковый радиатор можно отремонтировать с помощью эпоксидного или пластикового сварочного аппарата и нейлонового стержня.

Как долго может протекать радиатор?

Не ждите, устраните утечку как можно скорее. Если трещина или отверстие все еще небольшие и вы их ремонтируете, это должно без проблем прослужить довольно долго.Кроме того, вы захотите отремонтировать радиатор, когда он остынет, а не когда он сломался где-то в дороге.

Возможно, вы захотите заменить радиатор в случаях, когда есть более серьезные повреждения и коррозия. Убедитесь, что вы поймали проблему до того, как она станет слишком большой, — это ключ к продлению срока службы радиатора.


Применения: Автомобилестроение — Паяные медные / латунные радиаторы Инновации в конструкции

Малый вес, низкая стоимость, длительный срок службы

В ближайшие несколько лет в автомобильной промышленности появятся новые медно-латунные радиаторы для легковых и грузовых автомобилей, срок службы которых может прослужить десять лет.Они полностью конкурентоспособны с сегодняшними алюминиевыми аналогами.

Эти радиаторы, основанные на технологических достижениях и конструкторских нововведениях, разработанных при финансировании исследований Международной медной ассоциации (ICA), на 35-40% меньше по весу по сравнению с традиционными неоптимизированными медно-латунными радиаторами и, соответственно, имеют меньшую стоимость материалов.

Они имеют меньший вес, потому что они изготовлены с гораздо меньшим количеством материала в ребрах и трубках, чем предыдущие модели, а также потому, что тяжелый припой на основе свинца, традиционно используемый в медно-латунных радиаторах, заменен очень небольшим количеством легкого припоя.

Паяные медно-латунные радиаторы также обеспечивают на 30% или более меньший перепад давления со стороны воздуха, чем алюминиевые радиаторы, поскольку их медные и латунные компоненты намного тоньше, чем компоненты их алюминиевых аналогов.

В настоящее время проходят испытания основных производителей автомобилей и радиаторов. Паяные медно-латунные прототипы прослужили без сбоев более 6000 часов в лабораторных испытаниях на долговечность. Это равно 300 000 миль обслуживания. Исследователи уверены, что паяные медно-латунные модели прослужат 500 000 миль и более (8 000 часов).

Для сравнения, паяные медно-латунные радиаторы в США в среднем составляют 75 000–80 000 миль, хотя одна модель, Nippondenso NSR, проработала эквивалент 200 000 миль.

Паяные медно-латунные радиаторы могут быть адаптированы к различным требованиям к охлаждению мировых автопроизводителей.

Что не менее важно, они могут быть изготовлены в существующих печах для пайки алюминия. Для их производства производителям не нужно вкладывать большие деньги в новое оборудование.

Чтобы вывести на рынок паяные медно-латунные радиаторы, ICA продолжает свои исследования и испытания в сотрудничестве с мировой медной промышленностью.Его выводы и соответствующая техническая помощь доступны бесплатно для использования автопроизводителями и производителями радиаторов по всему миру.

Вернуться к началу

Новый мировой стандарт

Для разработки паяных медно-латунных радиаторов во всем мире медная промышленность использовала несколько технологий, которые могут быть использованы при их производстве. Главными из них являются пайка без флюса и электрофоретическое покрытие.

Технологический прогресс

Пайка без флюса

Поперечное сечение припаянного медного ребра к стенке латунной трубки

Пайка придает медно-латунным радиаторам механическую прочность в соединениях ребер, труб и коллектора, которая намного превосходит паяные медно-латунные модели. Благодаря новым конструкциям радиаторы можно дополнительно усилить.

Паяные медно-латунные радиаторы также используют более тонкие ребра и трубки. Паяные медные ребра имеют толщину не более 0,002 дюйма; паяные латунные трубки имеют толщину 0,005 дюйма. Для большинства алюминиевых пластин и труб эти значения составляют 0,005 дюйма и 0,016 дюйма соответственно.

Более тонкий металл медь-латунь приводит к меньшему падению давления со стороны воздуха, чем в аналогичных алюминиевых радиаторах. Это означает более эффективные радиаторы, меньшую стоимость модуля охлаждения, меньшие паразитные потери в двигателе и большую экономию топлива.

При пайке медно-латунных радиаторов используется нетоксичный, низкотемпературный плавящийся сплав, который хорошо работает либо в обычной вакуумной печи для пайки, заполненной азотом, либо в печи CAB (печи с электрическим нагревом, содержащей атмосферу азота). . Типичная температура пайки составляет 620–635 ° C.

Основанный на системе CuNiSnP, новый сплав состоит из 75% меди, 5% никеля, 15% олова и 5% фосфора.

Обычная конструкция ребер Компактная конструкция сердечника

Как и другие сплавы в этой системе, он самофлюсуется.Таким образом, для его нанесения не требуется флюс, в припое нет свинца или другого опасного материала, а промывка после пайки не требуется.

После пайки паяные соединения меди с латунью значительно прочнее, чем металл припоя, и не подвержены гальванической коррозии. Разработанные для этого процесса устойчивые к отжигу материалы коллектора, ребер и трубок обеспечивают прочность сердечников радиатора.

Для изготовления паяных медно-латунных радиаторов требуется незначительное или полное отсутствие изменений в прокатке ребер, сварке труб или чертеже пластин коллектора.Концы труб подвергаются реформингу в процессе сборки сердечника.

Если для соединения трубы и коллектора используется паяльная паста, она добавляется снаружи коллектора с помощью специально разработанного оборудования. Трубки покрыты пастой, которая быстро высыхает.

Конструкция боковой опоры для осевого расширения

Для получения правильной паяльной пасты порошок смешивают со специально разработанным связующим. Трубки и ребра укладываются в сердечники, с которыми можно обращаться так же легко, как и с сердечниками, покрытыми припоем.

Другие возможные методы нанесения покрытия на стыки труб и коллектора включают:

  1. напыление припоя;
  2. перед заменой припоя из проволочных колец и зажимов;
  3. нанесение расплавленного припоя непосредственно на полосу трубы до или после сварки.

Как и ожидалось, паяные сердечники в два-три раза прочнее на кручение и растяжение, чем паяные сердечники. Также важны коррозионные свойства основного металла и соединений. Во время длительного воздействия загрязняющих веществ дорожной среды (REP + сульфидные испытания) очень ограниченное воздействие было обнаружено в паяных соединениях между трубами и ребрами.С другой стороны, паяные соединения подверглись сильной коррозии.

Вернуться к началу

Электрофоретическое покрытие

Электрофоретическое покрытие, широко используемое для автомобильных компонентов, усиливает внешнюю защиту радиатора от коррозии, обеспечивая равномерное распределение краски по всему радиатору. Обычная окраска распылением в большей степени носит косметический характер и фактически ускоряет коррозию. Самое главное, E-покрытие позволяет использовать гораздо более тонкий материал ребер.

Обширные лабораторные коррозионные испытания ICA паяных медно-латунных радиаторов с электрофоретическим покрытием показали, что они обладают превосходной коррозионной стойкостью даже внутри швов и на острых кромках.Кроме того, на передачу тепла влияет очень мало или совсем не влияет.

Образцы сердечников автомобильных радиаторов:
• левое электрофоретическое покрытие
• правое стандартное распылительное покрытие

Первые электрокрасочные материалы были изготовлены в 1958 году для окраски кузовов автомобилей. Эти краски, разработанные в США и Европе, в настоящее время используются во всем мире практически полностью исключая другие системы грунтовки — для каркасов сидений, колес, тормозных колодок, крышек ракетных ящиков, анкеров ремней безопасности, подрамников шасси, систем подвески, сцепления. агрегаты, бензобаки и др.Этим методом грунтовываются кабины большинства грузовиков, кабины многих тракторов и другое сельскохозяйственное оборудование.

Четыре наиболее распространенных краски для покрытий E для радиаторов: H976-80 и H976-100 от ICI Electrocoat (Англия), подразделение ICI Autocolor и Powercron 643/501 и 643/506 от PPG Industries (США).

Во время электрофоретического покрытия вокруг радиатора образуется тонкая пленка краски, от половины до одной трети толщины краски, нанесенной обычными методами, создавая электрическую изоляцию, которая ограничивает дальнейшее нарастание.Это свойство, известное как «метательная сила», позволяет покрывать все относительно труднодоступные области, включая плотное внутреннее ядро.

После электрофоретического покрытия пленка краски запекается в печи при температуре отверждения 150 ° C-177 °. Развитие низкотемпературного отверждения сделало эту форму покрытия применимой к радиаторам, оснащенным пластиковыми баками и прокладками.

Электрофоретическое покрытие имеет и другие преимущества. Он высоко автоматизирован, поэтому его можно легко интегрировать с другими производственными операциями.Это также очень эффективно. Коэффициент использования краски составляет 95-99% по сравнению с 30-50% при окраске распылением. И это экологически чистый. Краски на водной основе, а не на основе растворителей, пожаро- и взрывобезопасны.

Вернуться к началу

Конкурентные преимущества

Паяные медно-латунные радиаторы помимо меньшего веса и габаритов имеют много других преимуществ.

Снижение производственных затрат

Медь и латунь, используемые в качестве основного металла для радиаторов, требуют меньшего количества этапов производства.Таким образом, паяные медно-латунные радиаторы можно производить легче и дешевле, чем аналогичные алюминиевые радиаторы. А поскольку паяные медно-латунные модели можно паять без флюса (чего нельзя сказать о алюминиевых радиаторах), их стоимость может быть снижена еще больше. В отличие от огромных многомиллионных капиталовложений, требуемых при первом внедрении алюминиевых радиаторов, паяные медно-латунные радиаторы можно построить с незначительным переоснащением существующих производственных линий.

Более высокая производительность

Испытания в аэродинамической трубе подтверждают меньший перепад давления воздуха со стороны паяных медно-латунных радиаторов по сравнению с алюминиевыми радиаторами.Общие характеристики могут быть улучшены за счет использования инновационных конструкций ребер и труб.

Увеличенный жизненный цикл

Для потребителей паяные медно-латунные радиаторы означают более долгий срок службы и более высокое качество. В ходе лабораторных цикловых испытаний они показали способность работать эквивалентно десяти годам.

Превосходная способность к вторичной переработке

Как один из наиболее перерабатываемых металлов в мире, медь имеет хорошо развитую инфраструктуру рекультивации на протяжении нескольких поколений. Металл из переработанных радиаторов может быть использован непосредственно для производства автоматной латуни. С паяными радиаторами возможность вторичной переработки меди будет еще выше. Поскольку они изготовлены без припоя свинец / олово, их будет значительно легче переплавить. Фактически, переработанная медь будет достаточно чистой для изготовления новой ленты радиаторных трубок. Из-за содержания кремния паяные алюминиевые радиаторы можно переработать только в менее критичный литейный сплав.

Паяная медь-латунь vs.Паяный алюминий
Сердечник радиатора Паяный алюминий Паяная медь-латунь I Меньшее падение давления воздуха, тот же размер, более тяжелый Паянная медь-латунь II Такое же падение давления воздуха, меньшее, немного более тяжелое Паяная медь-латунь III Тот же воздух давление и перепад давления охлаждающей жидкости, меньше и легче
Ширина заголовка, дюймы 17,01 17,01 17,01 15. 55
Длина трубки, дюймы 21,65 21,65 19,10 19,90
Толщина ребра, дюймы 0,0045 0,0015 0,0015 0,0015
Толщина стенки трубы 0,0150 0,005 0,005 0,004
Масса сухого сердечника, фунты 3,68 4,18 3,95 3.43
Масса во влажном керне, фунты 4,50 5,13 4,79 4,16
Падение давления охлаждающей жидкости, фунтов на квадратный дюйм 0,69 0,48 0,42 0,69
Перепад давления воздуха, дюймы водяного столба 1,24 0,87 1,24 1,24

Паяные медно-латунные радиаторы полностью конкурируют с паяными алюминиевыми радиаторами, как показано в этой таблице. Паяная медь-латунь I, , изготовленная по традиционной технологии, имеет ту же площадь лобовой части и на 30% меньше перепада давления воздуха, но немного тяжелее. Паяная медно-латунная модель II , также изготовленная по традиционной технологии, имеет такое же падение давления воздуха, как и модель из паяного алюминия, но меньше по размеру. Но Brazed Copper-Brass III , который изготовлен с использованием передовых технологий и имеет такое же давление воздуха и перепад давления охлаждающей жидкости, что и паяный алюминиевый радиатор, сочетает в себе меньшую фронтальную площадь и более тонкие стенки трубок, что обеспечивает явные преимущества как в размере, так и в весе.Все четыре ядра радиатора имеют одинаковую охлаждающую способность (168 000 БТЕ / час) и глубину ребер. Их вес включает только материал ребер и трубок. Источник: факультет машиностроения Пенсильванского государственного университета.

Вернуться к началу

Превосходная энергоэффективность

Конструкции обычных и усовершенствованных трубных ребер

Паяные медно-латунные радиаторы почти в три раза энергоэффективнее алюминиевых. Это легче всего увидеть, если посмотреть на энергопотребление каждого металла как первичного металла, так и переработанного лома.

Значения энергии для алюминия довольно согласованы, за исключением одного или двух случаев, когда оценки основаны на электроэнергии гидроэнергетики, где потери не указаны. Нормальное значение для алюминия составляет 75 МВтч / т для производства первичного металла и 5 МВтч / т для переработки чистого лома.

Для меди эта цифра зависит от нескольких факторов — качества руды, типа используемой энергии и потерь, но разумное значение для типичной 0,5% медной руды составляет 30 МВтч / т для производства первичного металла и 3 МВтч / т для переработка чистого лома.Специально применяемая для радиаторов легковых и грузовых автомобилей, медь обладает еще большей энергоэффективностью из-за высокого содержания в ней вторичного металла.

Вернуться к началу

Инновации в дизайне

В дополнение к технологиям, ICA использовала ряд конструктивных новшеств для повышения эффективности паяных медно-латунных радиаторов. Главные из них:

Реформированное соединение трубы и коллектора

Конический обкругленный конец трубы Трубка соприкасается с многорядным дизайном

Паяная труба к соединениям коллектора в паяных медно-латунных радиаторах должна быть переработана, чтобы исключить деформацию трубы в соединении коллектора во время пайки.Поскольку трубы нагреваются быстрее, чем коллектор, стороны трубы могут выгибаться внутрь, вызывая зазор, который не заполняется припоем. Один из подходов к уменьшению возможности деформации заключается в использовании овальных или круглых наконечников в коллекторе и на концах труб измененной формы. Как правило, пайка требует очень малых допусков, а изменение концов труб помогает контролировать допуск между трубкой и коллектором.

С круглыми или овальными концами трубок можно использовать принцип касания трубок. В этой конструкции наконечники в коллекторе могут быть размещены таким образом, чтобы радиусы трубок соприкасались.Таким образом, глубина ребер становится меньше. Любые потери производительности со стороны воздуха ограничены, поскольку при соприкосновении трубок эффективно используется вся площадь ребер.

Гибкая боковая сборка

Для устранения термического напряжения в трубах, коллекторах и соединениях трубы с коллектором, возникающих из-за жестко прикрепленных обычных боковых опор, был разработан новый боковой узел, допускающий осевое расширение сердечника.

Вернуться к началу

Другие технологии

Тонкая латунная трубка, сваренная лазерной сваркой «двойная» тонкая латунная трубка, сваренная лазерной сваркой

Лазерная сварка

Лазерная сварка латунных трубок, которые не уступают тончайшим трубкам с замковым швом или трубам, сваренным высокочастотной сваркой, показала себя многообещающими для современных медно-латунных радиаторов.Как процесс, лазерная сварка может быть легко интегрирована в текущие операции по производству труб со швом в замок с минимальными модификациями существующего оборудования.

Лазерная сварка также позволяет создавать новые конструкции труб. Одно из нововведений — это однорядный радиатор вместо стандартной двухрядной конструкции. Два края куска латунной полосы переходят в центральную опорную конструкцию, которая дает цельную трубу с двумя водяными проходами одинакового размера. «Двойная» труба помогает преодолеть ограничения по толщине стенок и весу обычных сварных латунных труб.Свариваемые лазерной сваркой сдвоенные трубы могут изготавливаться глубиной 30 мм и более.

Сплавы, устойчивые к отжигу

Для обеспечения общей прочности и долговечности паяных медно-латунных радиаторов были разработаны три новых сплава. Это дополнение к основному припою ОК 600.

First — это стойкий к отжигу материал для ребер, который сохраняет прочность ребер после пайки. Требуются прочные ребра, потому что они поддерживают трубы. Мягкие ласты не выдерживают давления в трубках, которое может привести к вздутию.Новый материал оребрения также обеспечивает 92% -ную проводимость после пайки и более безопасен для окружающей среды, поскольку не содержит кадмия.

Second — это устойчивый к отжигу трубный сплав (ISO № C664429), который сохраняет свою мелкозернистую структуру после пайки. Мелкозернистая структура необходима для обеспечения пластичности и усталостной прочности паяного сердечника радиатора. Новый материал трубы сваривается и формуется так же легко, как и обычная латунь.

Третий — это латунный сплав для коллектора, модифицированный для обеспечения устойчивости к отжигу.Этот новый сплав не только обладает характеристиками формования, равными или превосходящими характеристики обычного латунного материала коллектора, но и сохраняет свою первоначальную структуру после пайки.

Вернуться к началу

Список литературы

  1. Айнали М., Бил Р.Э., Сандберг Р. и Викман Л. Коррозия медных / латунных радиаторов — Механизмы коррозии — Действия по предотвращению. Технический документ SAE 910180.
  2. Айнали М., Майнер Д. и Сандберг Р. Гальваническое покрытие радиаторов автомобилей — способ повышения коррозионной стойкости. Технический документ SAE 931108.
  3. Бил Р.Е., Мельник В. и Сундберг Р. Оптимизированный паяный медно-латунный радиатор . C496, с. 289–294. Я мех E.
  4. Гарсия Дж. Дж. Защита медно-латунных радиаторов от коррозии с помощью процесса нанесения гальванического покрытия . IMechE C496 / 070/95, стр. 295-301.
  5. Маттссон Э. Ускоренное испытание на коррозию автомобильных радиаторов из медных материалов — критический обзор. Технический документ SAE 920181.
  6. Таппер Л., Сандберг Р. и Майнер Д. Новые методы соединения медных / латунных теплообменников. Технический документ SAE 931076.
  7. Webb R.L Трубки, соприкасающиеся с конструкцией многорядного радиатора . Технический документ SAE 920548.
  8. Webb R.L. Конструкция радиатора из меди / латуни по передовой технологии, конкурирующая с паяными алюминиевыми радиаторами. ICA Berlin Seminar, 1993.
  9. Фогелаар Х. Практический опыт использования разделительных пластин для OEM и вторичного рынка .

Добавить комментарий

Ваш адрес email не будет опубликован.
